Фрезерно копировальный станок по дереву своими руками

Копировально-фрезерный станок по дереву предназначен для создания изделий по заданному образцу.

Классификация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

• ручные (настольные):
• стационарные;
• автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков второй и третьей категории предусматривает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

Виды фрезерных станков

Принцип работы устройства

Копировально-фрезерные станки по дереву предназначены для обработки плоских и объемных деталей. С помощью таких устройств создаются орнаменты и надписи, фасонные профили, сложные узоры на заготовках с гранями в разных плоскостях.

Существуют модели фрезерных станков с ЧПУ, которые обрабатывают криволинейные детали методом копирования по шаблону. Благодаря использованию этих устройств стало возможным создание большого количества деталей сложной формы и одинакового размера.

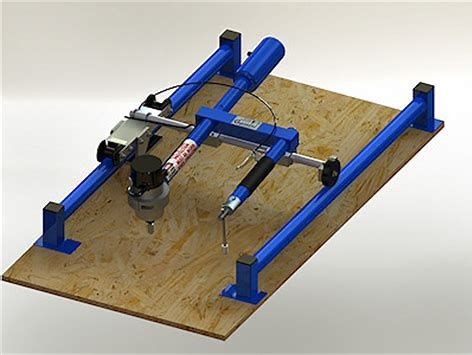

Копировально-фрезерный станок с ЧПУ

Подобные станки используются преимущественно в мебельном производстве для создания декоративных элементов сложной формы.

Кроме мебели, на фрезерных станках создаются предметы декора, архитектурные элементы (барельефы, фризы), сувениры, деревянные детали оружия, рукоятки садовых инструментов. Так как все эти изделия отличаются по форме и по размеру, то для создания каждого из них требуются фрезерные станки определенной конструкции. Но независимо от компоновки, все устройства работают по одинаковому принципу.

Для работы с деревом на станке устанавливается фреза – режущий инструмент. Обработка изделий осуществляется по следующей схеме:

• С помощью копира задается контур или поверхность. В качестве копира могут выступать плоский шаблон, эталонный образец, пространственная модель, чертеж, фотоэлемент.
• Устройство слежения связано с режущей головкой через механическую (реже гидравлическую или пневматическую) систему подачи.
• По заданному шаблону фреза создает контур или поверхность.

Принцип работы копировально-фрезерного станка

Варианты фрезеровки

Фрезеровка на копировальном станке может осуществляться одним из двух методов:

• Встречная фрезеровка, при которой деталь подается в противоположном от фрезы направлении.
• Попутная фрезеровка, при которой и заготовка, и фреза перемещаются в одном направлении.

Методы фрезерования

Фреза на таких устройствах может быть сделана из минералокерамики, синтетического или сверхтвердого материала и способна заменить процедуру шлифовки. Но для станков, работающих с изделиями из дерева, это не слишком актуально, так как этот материал не отличается особой твердостью.

Процесс создание станка своими руками

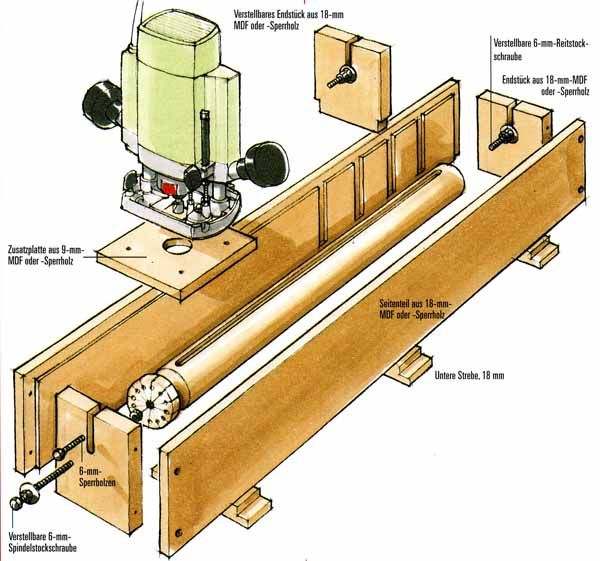

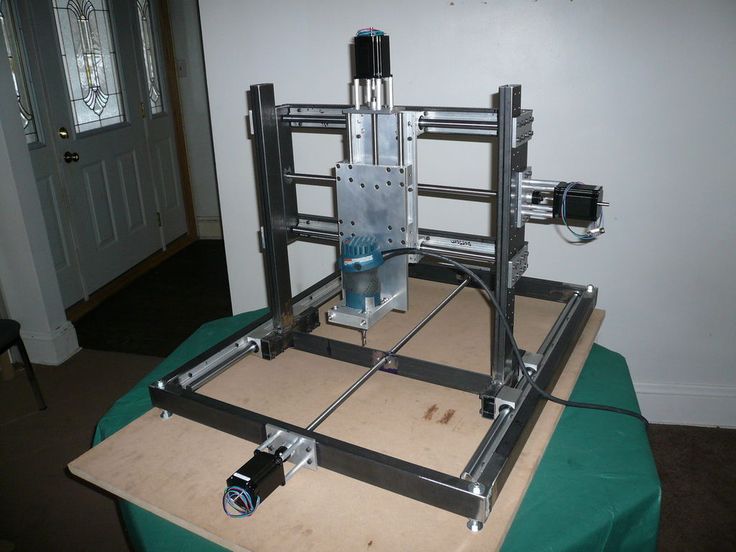

Чертежи самодельного мини-фрезерного станка по дереву

Покупка копировально-фрезерного станка по дереву, особенно оснащенного ЧПУ, выгодна для крупных производителей, в остальных случаях проще создать его самостоятельно.

Перед изготовлением станка необходимо создать чертеж и определиться с тем, как будет использоваться устройство. Если планируется работать с большими изделиями, то размер станка тоже должен быть большим, чтобы фреза производила меньше вибраций. Кроме этого, нужно подобрать электрический двигатель достаточной мощности. Выбор зависит от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, так как изменение конструкции готового станка может оказаться проблематичным. Для работы с плоскими деталями достаточно двух осей: с продольным и поперечным движением. Заготовки с небольшим рельефом требуют еще и перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут понадобиться и четыре, и пять осей.

Существует множество конструкций фрезерного станка, но все они состоят из трех элементов:

Копировально-фрезерный станок — устройство

• рабочая поверхность;
• станина;
• фрезерная головка.

Конструкция рабочей поверхности копировального станка должна предусматривать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электрическим приводом.

Компоновка копировально-фрезерного станка по дереву может быть вертикальной или горизонтальной. От этого зависит комфортность работы с инструментом и выгрузка готовых деталей.

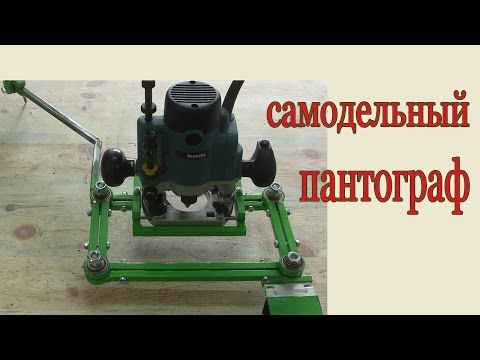

Пантограф

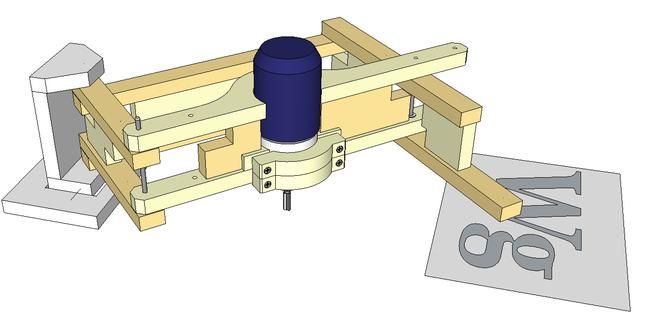

Самодельный пантограф — чертеж

Самый дешевый вариант, для изготовления которого нужны несколько досок и фрезер. Предназначен для плоской резьбы.

По форме напоминает параллелограмм. Благодаря такой конструкции при перемещении узловые точки описывают эквидистантные кривые. Чтобы масштабировать устройство, удлиняется звено.

Сторона параллелограмма в два раза короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-либо детали фреза вдвое ее уменьшит, что сокращает погрешность копира.

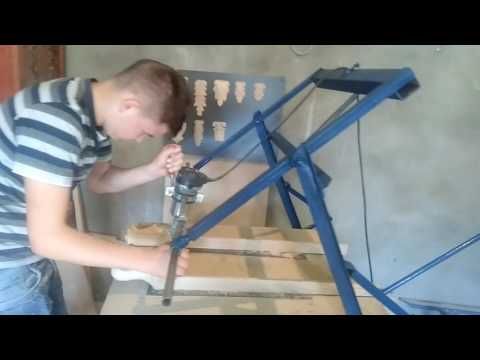

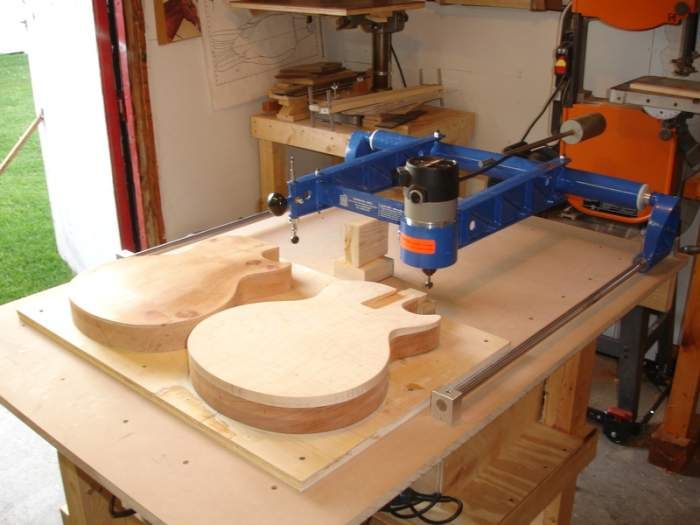

Модель с плоскопараллельным механизмом

Используется для контурного фрезерования. В отличие от предыдущей модели, криволинейной траектории добиваются, складывая две перпендикулярные друг другу оси. Третья ось внедряет фрезу в заготовку.

Чтобы уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтобы иметь возможность регулировки, его лучше размещать на резьбовой шпильке.

Копировально-фрезерный станок с плоскопараллельным механизмом

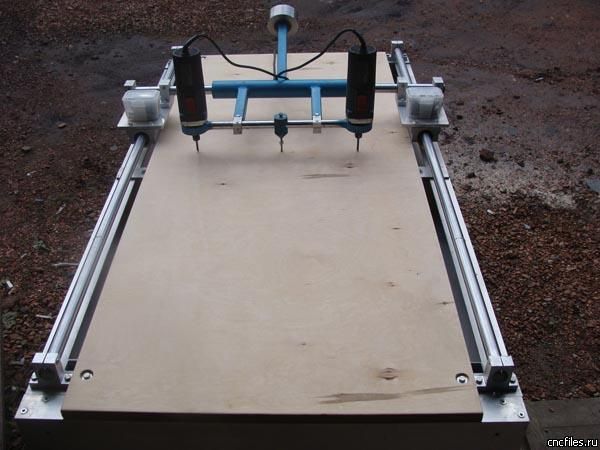

Модель для объемной фрезеровки

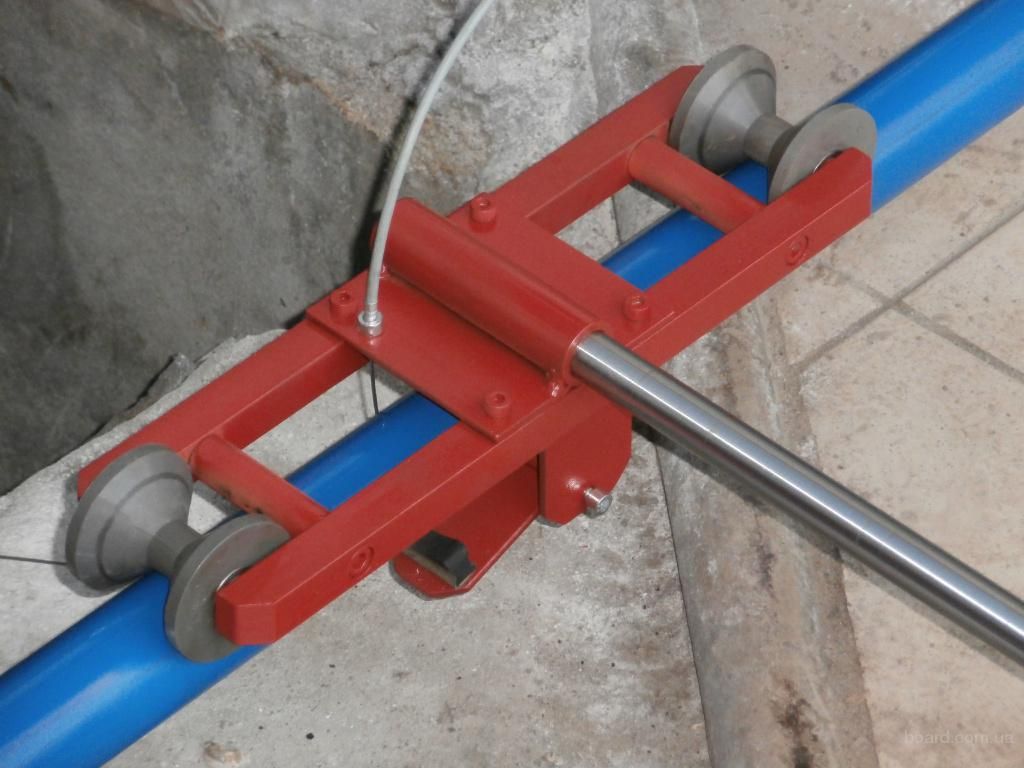

На таком устройстве фрезерная головка размещается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на двух поворотных узлах внизу основания. Открытая станина позволяет легко вычищать опилки.

Копировально-фрезерный станок для объемной фрезеровки

Дупликарвер-2

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предусмотрено пять управляемых осей:

• боковые рычаги;
• поворотная рама;
• фрезерная головка;
• рабочие столики;
• поперечное перемещение головки.

Довольно легкий (масса около 28 кг) для одного человека.

Дупликарвер-2

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две добавочные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало возможно работать с длинномерной объемной резьбой.

Преимущества станков с ЧПУ

Несмотря на то, что копировально-фрезерный станок по дереву с ручным управлением существенно облегчает работу и повышает производительность труда, его все равно нужно контролировать. Но модели, используемые в массовом производстве, оснащены числовым программным управлением (ЧПУ). При работе с таким аппаратом от человека требуется только загрузить заготовку и забрать готовую деталь.

Преимущества станков с ЧПУ

Простой фрезерный станок, оснащенный ЧПУ, работает от управляющей программы, которую создает оператор в специальной системе, по трехмерной модели, разработанной заранее инженером-конструктором.

В отличие от простого фрезерного устройства с ЧПУ, в копировальных моделях установлена программирующая система, которая сама составляет управляющую программу. У таких устройств есть дополнительная приставка ЧПУ, которая ощупывает эталонную заготовку, разрабатывает ее трехмерную модель, на основе которой делается управляющая программа.

Главная проблема в станках с числовым программным управлением – дороговизна. Для небольшого производства смысла в таком аппарате нет, так как срок окупаемости должен быть не более пяти лет. В домашних условиях с ЧПУ легче сделать не копировальный станок, а обычный фрезерный, что, впрочем, тоже не самая простая задача.

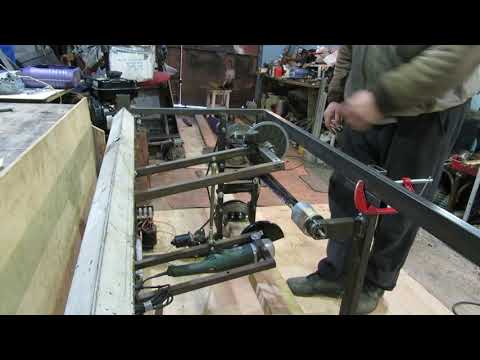

Видео по теме: Копировальный станок своими руками

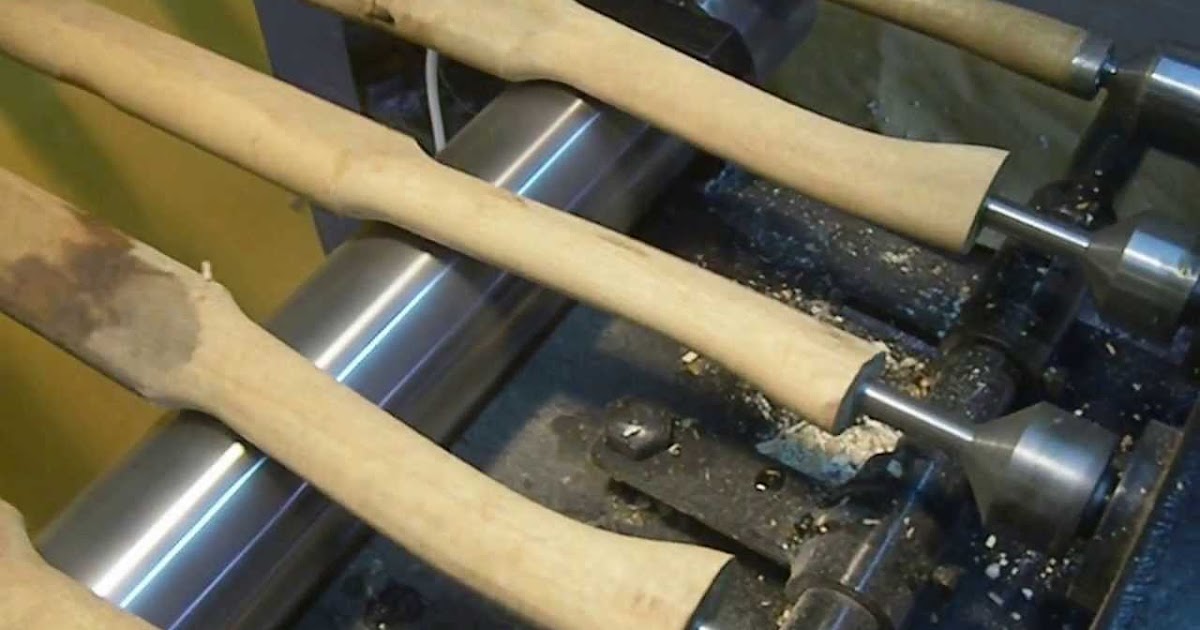

Автоматический токарно-копировальный токарный станок для продажи

Горячие продукты для продажи

Мой дорогой, если продукт, который вы просматриваете сейчас, не может удовлетворить ваши фактические требования, добро пожаловать на вышеуказанный продукт горячей продажи или отправьте подробное требование на нам, мы вышлем вам лучшую цену и полную информацию в течение 12 часов.

Описание продукта

1. Преимущества токарного станка с ЧПУ Zomai

1. Это станок с одним шпинделем, одним патроном и одним люфтом.Эта модель поддерживает обновление до двух патронов и двух люфтов. Вы можете прикрепить материал к двум патронам и одновременно обработать заготовку. Один оператор может одновременно запустить 2-3 токарных станка с ЧПУ для экономии заработной платы.

2. Наиболее продвинутый навык загрузки материала: когда вы загружаете заготовку на токарный станок с ЧПУ, вам не нужно фиксировать заготовку на патроне, а затем получить другой край заготовки, чтобы найти центр. И мы загружаем заготовку на станок, 4 точки станка могут помочь найти центр.И для загрузки всего материала требуется всего 3 секунды, с более высокой точностью, чем при автоматической загрузке. Когда вы обрабатываете вазу большего диаметра, вы можете использовать автоматический резак и регулируемый воздушный цилиндр, это улучшит чистоту поверхности заготовки и продлит срок ее службы. Опора центра фиксирует центр заготовки, когда она находится в состоянии собственного веса. Этот способ фиксации центра заготовки осуществляется с более высокой точностью.

3. Простое программирование. Как правило, программирование является важным шагом перед началом работы, и это также трудоемкая работа.Программа токарных станков с ЧПУ Zomai поможет вам сократить это время и повысить эффективность работы для большей выгоды. Программирование Zomai может быть обработано с помощью фотографии. Когда фотография сделана, то отсканируйте, а затем можете автоматически войти в программирование. И вы можете измерить и изменить размер в ПК напрямую.

2. Области применения токарного станка с ЧПУ Zomai

Различные цилиндрические заготовки, остроконечные, трубчатые и корабельные деревянные ремесла, различные ступени для лестниц, балясины для лестниц, новые стойки для лестниц, ножки для обеденных столов, ножки для торцевых столов, ножки для столов для диванов, пруток ножки стула, колонна cRoman, общая колонка, умывальник, деревянная ваза, деревянный стол, бейсбольная бита, деревянная мебель для автомобиля, колонка детской кровати, подлокотники кресла; подрамники кресла; диван и ножки для булочек; перила для кроватей; фонарные столбы; бейсбольные биты и так далее. и т. д.

3. Технические параметры токарного станка с ЧПУ Zomai

Модель	ZM-1530
Макс. длина обработки	1500 мм (возможен заказ 2000/2500/3000 мм)
Макс. диаметр поворота	300 мм
Давление воздуха	0,6-0,8 МПа
Электропитание	AC 380 В 3 фазы 50 Гц / 60 Гц (можно по заказу 220 В)
Макс. Скорость подачи	2000 мм / мин
	установка минимальной установки	0.01см
Тип передачи	шариковый винт для оси XZ, шестерня для оси Y
Направляющая	Тайвань Hiwin orbit
Скорость вращения главного вала	0-3000r / мин
Мощность двигателя	4 кВт
Материал резца	Сверхтвердый сплав
Система управления	Система управления DSP
Двигатель	Шаговый двигатель
Драйвер	Драйвер Yako
Инвертор	Best инвертор
Программное обеспечение для рисования	AutoCAD
Интерфейс	Интернет-кабель
Ручной контроллер распознает файл	*. dxf

Информация о компании

Наша компания специализируется на разработке и производстве механического фрезерного станка с ЧПУ (деревообрабатывающий фрезерный станок, рекламный фрезерный станок, фрезерный станок с гравировкой по камню), лазерный станок с ЧПУ, плазменный станок автомат для резки, режущие плоттеры, гравировальные станки по металлу и другие станки с чпу. Мы поставляем на мировой рынок высококачественное оборудование с ЧПУ. Мы являемся ведущей компанией в этой области и уверены, что предлагаем лучший сервис и лучшее качество.

У нас есть собственная запатентованная команда по технологиям и исследованиям, которая может оказать вам профессиональную и своевременную техническую поддержку. Мы заслуживаем доверия.

Узнайте больше о нас, пожалуйста, нажмите https://zomai.en.alibaba.com

Упаковка и доставка

Внутренняя упаковка

• Используйте профессиональную стретч-пленку для покрытия всего станка.
• Упаковка из стретч-пленки с защитой от пены в каждом углу.

Внешняя упаковка

• Сандард экспорт деревянных ящиков и пилонов.
• Сэкономьте как можно больше места для загрузки контейнера.

Транспорт

• Мы поддерживаем перевозки, воздушные, наземные и экспресс.
• Вы можете выбрать наиболее подходящий способ транспорта.

Если у вас есть особый запрос на упаковку, мы можем это сделать.

.

Деревообрабатывающий Токарный Станок с ЧПУ ДЛЯ СТОЛА |

Токарный станок по дереву – это устройство, которое может создавать такие предметы, как стойки лестниц, деревянные конструкции и многое другое. Токарный станок с ЧПУ

управляется компьютером, который контролируется пользователем. Использование компьютеров на токарном станке

предлагает широкий спектр преимуществ и функций, улучшая при этом функциональность.

Токарный станок предназначен для цилиндрических или конических заготовок, например, колонны, перил, ножек стула и т.

Все токарные станки работают одинаково.

Особенности токарного станка по дереву

1). Максимальная рабочая длина 3000 мм, максимальный диаметр поворота 300 мм.

2). Машина имеет 2 ножа с двух сторон станка, 2 ножа работают вместе, значительно повышая эффективность

.

3).Линейные квадратные рельсы, ШВП, некоторые электронные компоненты импортируются, высокую точность и долговечность.

4). Это сверхпрочный, тяжелый вес, не взболтать, когда шпиндель вращается быстро.

5). Простота в эксплуатацию, мы можем сделать с помощью AutoCad и других программ, передавать файлы на компьютер с помощью USB.

6). Сильный 3.5KW Changsheng воздушного охлаждения шпинделя-Китай известный бренд.

Применение токарного станка по дереву

Токарный станок по дереву с ЧПУ / деревообрабатывающий станок / бейсбольная бита Токарный станок с ЧПУ Различные цилиндрические заготовки,

острые, трубчатые острые и корабельные деревянные ремесленные изделия, такие как различные лестничная колонна, римская колонна,

общая колонна, ножки столов или стульев, умывальник, деревянная ваза, деревянный стол, бейсбольная бита, автомобильная деревянная мебель

, детская кроватная колонна и т. д.

Технические данные токарного станка по дереву .

Mc3026 Деревообрабатывающий Станок 1500мм 2000мм Вручную Деревообрабатывающий Токарный Станок

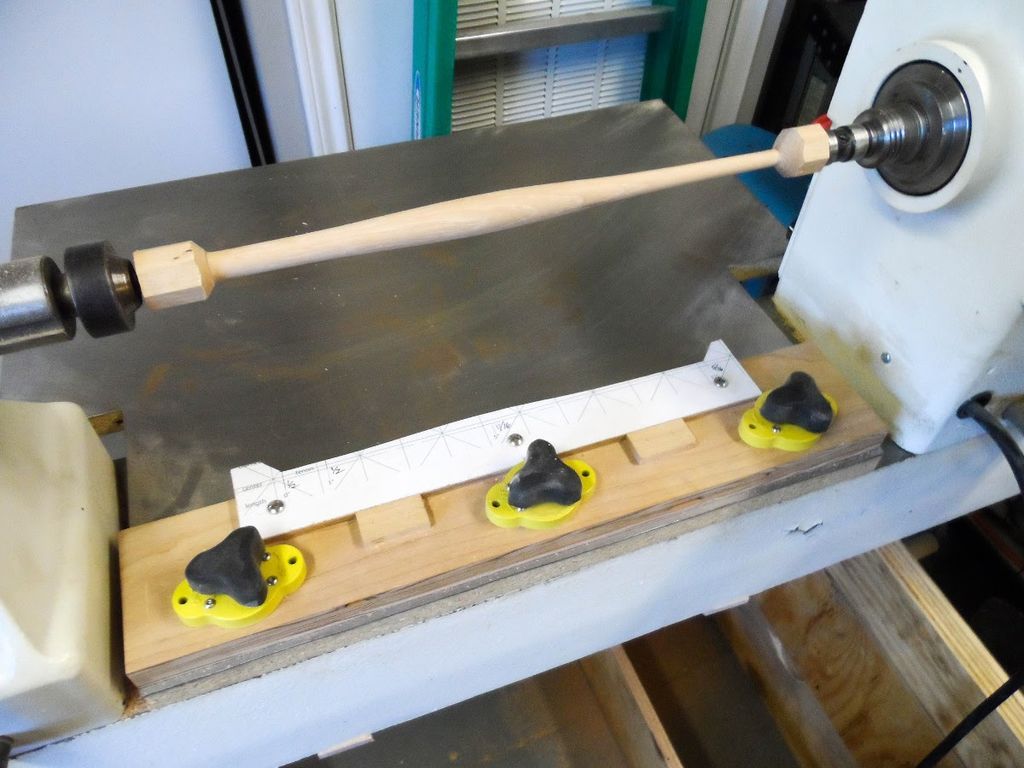

MC3026 Деревообрабатывающий станок 1500 мм 2000 мм Токарный станок с ручной копировальной техникой

Токарный станок
Токарный станок по дереву В основном используется для обработки цилиндрических поручней, перил, римской колонны и других процессов профилирования товары. Ручное профилирование обработки на скорости, После двойной рамы, грубая машина может быть тонкой рукой, после шлифования может быть шлифование.

Информация о компании

FAQ

1, Можете ли вы предложить хорошую цену также с хорошим качеством?

Конечно, если без качества мы не сможем завоевать долгого рынка. Мы потеряем долгосрочных клиентов. Мы несем ответственность за качество. Мы должны хорошо производить и тестировать машину. Так как мы всегда рассчитываем на долгосрочный бизнес. Цена.

Мы не уверены, является ли он самым низким или самым высоким, но мы будем предлагать разумные.Мы не хотим большой прибыли, мы хотим, чтобы цена была приемлемой для вас, и мы ожидаем увеличения объемов продаж для различных деревообрабатывающих станков.

2, Мы будем защищены, если будем оплачивать заказы?

Конечно, да, мы экспортируем 1000000 $ различных деревянных машин каждый год, мы получили оплату, мы должны изготовить для вас и отправить вам без промедления.

3, Какая у вас гарантия? Можете ли вы сделать больше услуг для нас? Мы хотим быть защищены после покупки машины.

Мы рады предоставить непрерывное послепродажное обслуживание. в течение 12 месяцев, если запасные части сломаны, мы вышлем вам новый для изменения. Мы хотели бы помочь решить любые проблемы, когда вы используете машину в любое время. И не беспокойтесь, мы будем открыты 24 часа для всех проблем или трудностей клиентов.Мы должны помочь принять решение в течение 48 часов.

4, какое у вас время производства? Мы хотим быстрее время доставки.

В основном машины, которые у нас есть в наличии, некоторые машины мы производим около 7-10дней. сделать быструю доставку всегда. Время доставки зависит от транспортной компании.

,
