Фрезерно копировальный станок по дереву своими руками

Копировально-фрезерный станок по дереву предназначен для создания изделий по заданному образцу. С помощью таких устройств осуществляется плоскорельефная, объемная или скульптурная резьба. Если нет возможности приобрести фабричную модель, то всегда можно изготовить станок своими руками.

Классификация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

ручные (настольные):
стационарные;
автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков второй и третьей категории предусматривает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

Виды фрезерных станков

Принцип работы устройства

Копировально-фрезерные станки по дереву предназначены для обработки плоских и объемных деталей. С помощью таких устройств создаются орнаменты и надписи, фасонные профили, сложные узоры на заготовках с гранями в разных плоскостях.

Существуют модели фрезерных станков с ЧПУ, которые обрабатывают криволинейные детали методом копирования по шаблону. Благодаря использованию этих устройств стало возможным создание большого количества деталей сложной формы и одинакового размера.

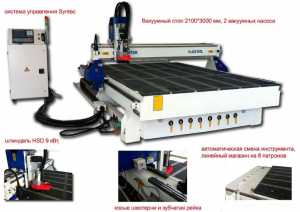

Копировально-фрезерный станок с ЧПУ

Подобные станки используются преимущественно в мебельном производстве для создания декоративных элементов сложной формы.

Кроме мебели, на фрезерных станках создаются предметы декора, архитектурные элементы (барельефы, фризы), сувениры, деревянные детали оружия, рукоятки садовых инструментов. Так как все эти изделия отличаются по форме и по размеру, то для создания каждого из них требуются фрезерные станки определенной конструкции. Но независимо от компоновки, все устройства работают по одинаковому принципу.

Для работы с деревом на станке устанавливается фреза – режущий инструмент. Обработка изделий осуществляется по следующей схеме:

С помощью копира задается контур или поверхность. В качестве копира могут выступать плоский шаблон, эталонный образец, пространственная модель, чертеж, фотоэлемент.
Устройство слежения связано с режущей головкой через механическую (реже гидравлическую или пневматическую) систему подачи.
По заданному шаблону фреза создает контур или поверхность.

Принцип работы копировально-фрезерного станка

Варианты фрезеровки

Фрезеровка на копировальном станке может осуществляться одним из двух методов:

Встречная фрезеровка, при которой деталь подается в противоположном от фрезы направлении.
Попутная фрезеровка , при которой и заготовка, и фреза перемещаются в одном направлении.

Методы фрезерования

Фреза на таких устройствах может быть сделана из минералокерамики, синтетического или сверхтвердого материала и способна заменить процедуру шлифовки. Но для станков, работающих с изделиями из дерева, это не слишком актуально, так как этот материал не отличается особой твердостью.

Процесс создание станка своими руками

Чертежи самодельного мини-фрезерного станка по дереву

Покупка копировально-фрезерного станка по дереву, особенно оснащенного ЧПУ, выгодна для крупных производителей, в остальных случаях проще создать его самостоятельно.

Перед изготовлением станка необходимо создать чертеж и определиться с тем, как будет использоваться устройство. Если планируется работать с большими изделиями, то размер станка тоже должен быть большим, чтобы фреза производила меньше вибраций. Кроме этого, нужно подобрать электрический двигатель достаточной мощности. Выбор зависит от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, так как изменение конструкции готового станка может оказаться проблематичным. Для работы с плоскими деталями достаточно двух осей: с продольным и поперечным движением. Заготовки с небольшим рельефом требуют еще и перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут понадобиться и четыре, и пять осей.

Существует множество конструкций фрезерного станка, но все они состоят из трех элементов:

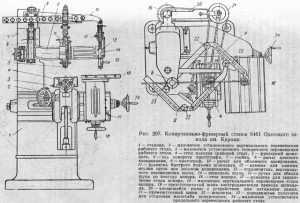

Копировально-фрезерный станок — устройство

рабочая поверхность;
станина;
фрезерная головка.

Конструкция рабочей поверхности копировального станка должна предусматривать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электрическим приводом.

Компоновка копировально-фрезерного станка по дереву может быть вертикальной или горизонтальной. От этого зависит комфортность работы с инструментом и выгрузка готовых деталей.

Пантограф

Самодельный пантограф — чертеж

Самый дешевый вариант, для изготовления которого нужны несколько досок и фрезер. Предназначен для плоской резьбы.

По форме напоминает параллелограмм. Благодаря такой конструкции при перемещении узловые точки описывают эквидистантные кривые. Чтобы масштабировать устройство, удлиняется звено.

Сторона параллелограмма в два раза короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-либо детали фреза вдвое ее уменьшит, что сокращает погрешность копира.

Модель с плоскопараллельным механизмом

Используется для контурного фрезерования. В отличие от предыдущей модели, криволинейной траектории добиваются, складывая две перпендикулярные друг другу оси. Третья ось внедряет фрезу в заготовку.

Чтобы уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтобы иметь возможность регулировки, его лучше размещать на резьбовой шпильке.

Копировально-фрезерный станок с плоскопараллельным механизмом

Модель для объемной фрезеровки

На таком устройстве фрезерная головка размещается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на двух поворотных узлах внизу основания. Открытая станина позволяет легко вычищать опилки.

Копировально-фрезерный станок для объемной фрезеровки

Дупликарвер-2

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предусмотрено пять управляемых осей:

боковые рычаги;
поворотная рама;
фрезерная головка;
рабочие столики;
поперечное перемещение головки.

Довольно легкий (масса около 28 кг) для одного человека.

Дупликарвер-2

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две добавочные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало возможно работать с длинномерной объемной резьбой.

Преимущества станков с ЧПУ

Несмотря на то, что копировально-фрезерный станок по дереву с ручным управлением существенно облегчает работу и повышает производительность труда, его все равно нужно контролировать. Но модели, используемые в массовом производстве, оснащены числовым программным управлением (ЧПУ). При работе с таким аппаратом от человека требуется только загрузить заготовку и забрать готовую деталь.

Преимущества станков с ЧПУ

Простой фрезерный станок, оснащенный ЧПУ, работает от управляющей программы, которую создает оператор в специальной системе, по трехмерной модели, разработанной заранее инженером-конструктором.

В отличие от простого фрезерного устройства с ЧПУ, в копировальных моделях установлена программирующая система, которая сама составляет управляющую программу. У таких устройств есть дополнительная приставка ЧПУ, которая ощупывает эталонную заготовку, разрабатывает ее трехмерную модель, на основе которой делается управляющая программа.

Главная проблема в станках с числовым программным управлением – дороговизна. Для небольшого производства смысла в таком аппарате нет, так как срок окупаемости должен быть не более пяти лет. В домашних условиях с ЧПУ легче сделать не копировальный станок, а обычный фрезерный, что, впрочем, тоже не самая простая задача.

Видео по теме: Копировальный станок своими руками

specnavigator.ru

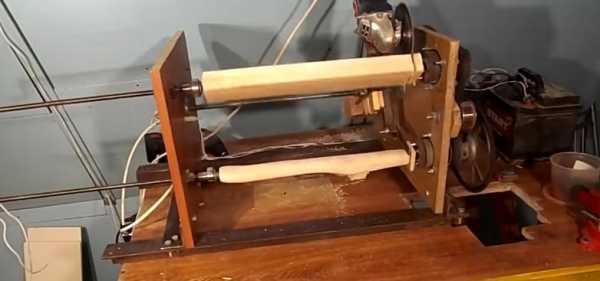

Самодельный копировальный станок по дереву

Мастер и блогер ютуба Виктор Воронов составил подробную инструкцию с рассказом о всех шагах для изготовления копировального станка по дереву. Эту конструкцию он создал своими руками и, благодаря подробной инструкции, ее можно повторить в любой столярной мастерской. Этот станок можно использовать для изготовления черенков топоров, рукоятей ножей и др. поделок.

Посмотрите на подобные станки в этом китайском магазине.

Работа была начата с создания основания станка. Из стального уголка заготовка отрезается по размеру и скрепляется болтами. Размер станины не имеет большого значения. Все другие детали изготовлены по месту сообразно получившемуся размеру основания.

Когда основа готова, можно монтировать боковые стенки копировального станка. Они имеют по три отверстия. Одно – центральное для главного вала резьбовой шпильки и по два отверстия для установки заготовки и копируемый детали. Стенки прикручиваются болтами M8 к станине. Для установки токарного центра для крепления заготовки и оригинала нужно выточить крепление в виде толстого болта с гайко. В середине болта есть отверстие с резьбой для M10 болта с токарным центром.

Центральный вал вращается на подшипниках. Подшипники вставлены в отверстия для них и фиксируются большой шайбой и с другой стороны шайбами на болтах. Центальный вал будет вставляться, а при его вращении каретка с резаком будет перемещаться.

Вторая стенка установлена на место. Центральный вал приводится в движение большим самодельным шкивом, который просто устанавливается и сильно зажимается гайками. В качестве привода для вращения заготовки и оригинала использована верхняя часть от помпы ВАЗ 2108 с чугунными крыльчатками.

Расстояние вокруг помп и большим шкивом выбрано таким, чтобы как раз был размер ремня от газораспределительного механизма ВАЗ 2108. Для натяжения ремня использован стандартный натяжитель от ВАЗа.

Двигатель станка – это движок стеклоочистителя от 2101. К нему прикручен строительный уголок, чтобы установить его на место. Прямое соединение оказалось слишком быстрым, поэтому была добавлена понижающая передача из велосипедных шестеренок. Для лучшего сцепления с заготовками и оригиналом были заточены крыльчатки помпы в виде шипов.

Для резки древесины использована шлифовальная машинка с установленным диском от циркулярной пилы.

Чтобы встроить в конструкцию копировального станка велосипедные шестеренки для понижающей передачи, были приварены болты к центру одной помпы и на вал электродвигателя и установить там шестерни. После этого осталось укоротить цепь до нужного размера. Когда цепь установлена, можно проверить и оценить качество работы механизма. Если тест пройден успешно, надо отрегулировать поводок и диск пилы.

Перед работой станка ставим оригинал – это новое топорище. Далее ставим заготовку, из которой получается такое же топорище. Теперь можно проверить работу станка. Запускаем шлифмашинку и затем приводной механизм.

Выходит древесная пыль, поэтому станок через 10 минут выключен. Чтобы не находиться все время рядом со станком, надо установить концевой выключатель, который выключит станок, когда каретка дойдет до конца заготовки. Подошел выключатель тормоза той же машины. Надо приклеить упорную пластинку, чтобы она нажимала на выключатель в нужный момент.

Итак, копировальный аппарат запущен, мастер покидает станок, поскольку он отлично работает в автоматическом режиме, надо только менять заготовки. Работа на нем совершенно не утомительна. На копировальном станке можно изготавливать детали с большой точностью, деталь почти готова на 90%, остается только отшлифовать и доработать её. Топорище показано только для примера, гораздо выгоднее копировать приклады ружей или рукояти кинжалов или ножей и т.п.

Есть познавательный материал о том, как изогнуть дерево.

Продолжение

Это показ нескольких фильмов о постройке копировального станка, анонс которого был показан ранее. Не использовал какие либо чертежи, всё делал интуитивно.

Начал с постройки основания. Отверстия по углам просверлены с расчётом, чтобы получился правильный прямоугольник. После того, как затянул четыре гайки по углам, просверлил ещё отверстия рядом с болтами и вставил и затянул гайками, чтобы рама была прочнее и не шаталась. Болты использовал м8 и длиной 3 см.

Чтобы установить валы и прочие инструменты, использовал две стенки из ДСП. В них уже просверлены отверстия нужного диаметра. Отверстия для крепления стенок сделаны по месту. Для поддержки копируемой детали и заготовки, задней части, использовал такие же детали, как и для самодельного токарного станка, на канале есть видео. Главный вал, по которому движется каретка с фрезой, изготовлен из обычной шпильки, куплена в строймаге диаметром 12 мм. Концы шпильки обработаны на токарном станке, под подшипники.

Чтобы закрепить подшипники использовал большую шайбу с одной стороны и болты 5 мм, болты сквозные, с другой стороны гайки с шайбами, которые одновременно удерживают подшипник на месте. С одной стороны вал имеет удлиненную проточку для крепления шкива. Для синхронного вращения обрабатываемой детали и заготовки использовал две помпы от ваз 2108, купил на разборке и зубчатый ремень так же от ваз 2108.

Вторая часть

izobreteniya.net

Копировально-фрезерный станок – оптимизируем работу самостоятельно + Видео

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используют на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее опишем принцип работы подобного станка и дадим рекомендации, как сделать его своими руками.

1 Принцип работы и применение станка – в чем суть?

Фрезерное оборудование с копировальной установкой используют для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, производить гравировку, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнять довольно сложный перечень работ.

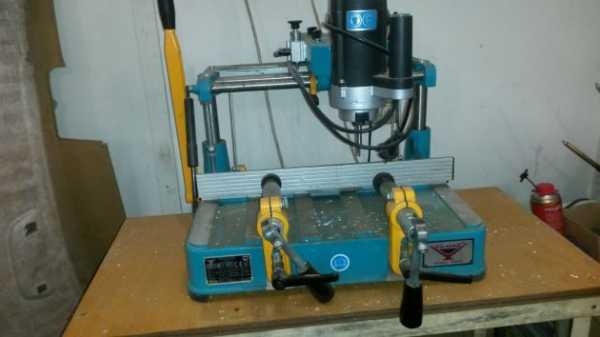

Копировально-фрезерный станок

Рекомендуем ознакомиться

У такого оборудования простой принцип работы. Специальный копировальный щуп соединяется с рабочей плоскостью. Далее он механическими движениями создает контуры с шаблона или детали. На рабочей плоскости крепится фреза под дерево или металл, в зависимости от назначения станка, которая повторяет движения копировального щупа. Помимо этих деталей, стандартный станок также оборудуется системой зажима фрезы или фрезерной установкой, электромотором и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

рабочая поверхность с несущим элементом и каркасом;
фреза или фрезерная установка с зажимным механизмом;
копировальная установка (пантограф) и копировальный щуп.

В зависимости от типа копировально-фрезерного станка, он может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для производства и рассверловки трехмерных отверстий станок должен быть оборудован пневматической прижимной установкой, сверлом и дрелью или иной сверлильной установкой. В зависимости от конфигурации и возможностей, он может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оборудуется мощными и прочными фрезами под различные материалы, а копировальное оборудование совершенствуется под определенные формы.

Станки, сделанные своими руками, часто применяют в домашнем хозяйстве для сверления замочных отверстий, производства рамок или создания пазов в деревянных или металлических деталях.

2 Копир и фрезер – как сделать надежный аппарат своими руками?

На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

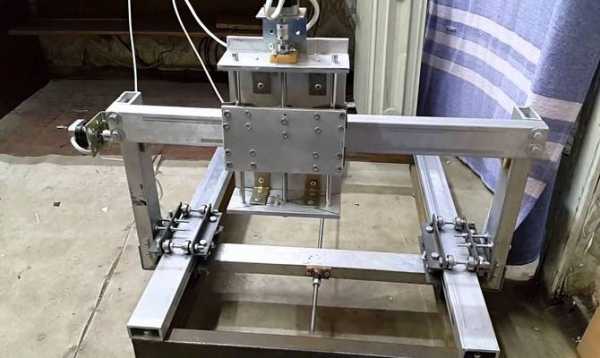

Копировально-фрезерный станок, изготовленный самостоятельно

Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

основной каркас из дерева или металла;
деревянная фанера или панель, бруски, доски и рейки;
крепеж в виде болтов, гаек, саморезов или гвоздей;
фрезерная установка;
набор ключей, пилы или ножовка по металлу для работы с деталями;
система направляющих и металлические трубы;
электромотор с приводом или ручной привод;
сверла и сверлильная установка (для более сложных вариантов).

Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат “с нуля”. В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

3 Выполняем сборку – что куда крепить?

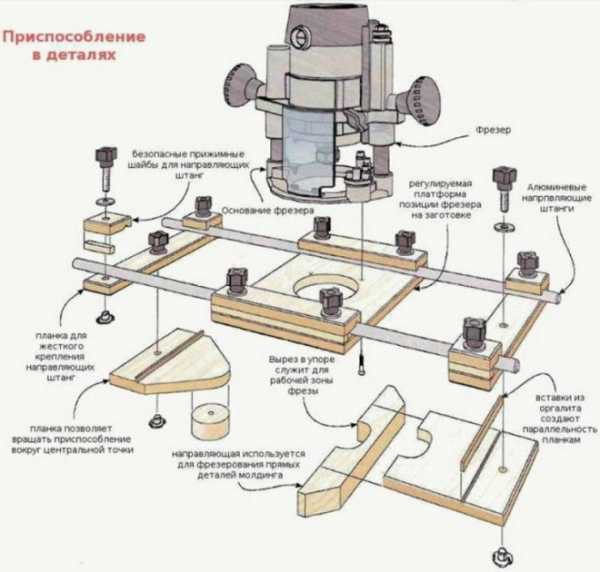

Основой для изготовления станка своими руками будет ручная фрезерная установка. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4 Практические советы по изготовлению и оптимизация работы

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

tutmet.ru

Самодельный копир для токарного станка по дереву (Homemade copy lathe for wood) | инструмент

Сохранили к себе

wlt-PictureRepostsList wlt-PictureRepostsList wlt-PictureRepostsList

и ещё 26 человек

Текст из видео:

00:00: добрый день часто возникает необходимость изготовления одинаковых деталей на токарном станке они могут быть разного диаметра больше меньше совсем маленькие вот такого плана допустим для того чтобы изготовить необходимо копировальное устройство я изготовил копировальное устройство вот такого типа она состоит из двух частей первая часть
00:30: это крепление самой заготовки с которой происходит копирование вторая часть это copper механический и приспособил для него циркулярную пилу значит сделала такую коре тачку которая крепится на 5 подшипниках она легко перемещается вдоль и также легко движется в этот сам моменте копирования
01:00: то есть когда происходит копирование нужно чтобы copper легко ходил copper легко крепится к токарному станку на 2 крепящих деталях представляется легко снимается значит сама заготовка крепится в специальном приспособлении для крепления заготовки многие делают сначала из фанеры делают профиль потом эту
01:30: фанеру ставят я решил от этого уйти почему потому что всегда как бы легче изготовить деталь в натуральную величину той или другой конфигурации сразу же видно получилось то что вы хотите или может быть не совсем там я беру не ценные породы дерева потому что ценные породы дерева жалко как выполнить на это беру соснул заготовку из сосны
02:02: вытащу из нее любой конфигурации деталь какую я вижу и потом ее уже вставлю в копир после установки детали в copper у меня сама установочное место под деталь еще имеет небольшое преимущество то есть допустим я выточил деталь вот такого диаметра а мне нужно или меньший или больший диаметр для этого у меня вот здесь вот вот в этих пор
02:32: этих сделано дана возможность то есть увеличить диаметр или уменьшить вот таким движением шпилька которая крепит зажимное устройство для заготовки она большой длины то есть я могу заготовочку маленькую крепить небольшую и могу длинную заготовку крепить вплоть до балясины этом не позволяет
03:03: делать и длина копира самого и длина для крепления заготовки как я уже говорил ранее этот станок позволяет развивать от 400 до 2000 оборотов а вот циркулярная пила она тоже самое до 8-10 тысяч оборотов в минуту что мы получаем мы получаем встречное
03:33: движение от станка и встречное движение от пилы передающие все детали значит обработка получается чистой после того как деталь пройдено остается только шкурочкой подправить и деталь будет готова уже под обработку то есть нужно там лаком или чем-то обработать вот таким образом значит то есть регулируем
04:05: устанавливаем copper включаем станок и включаем циркулярку и копир двигаясь по детали копирует один к одному деталь которая находится в станке я сейчас не могу включить потому что я сам снимаю это дело серьезное но тому кому интересно я надеюсь перспективе а сделают какой-то крепеж для камеры и
04:35: покажу как весь процесс я думаю для специалиста интересная сам принцип понять этого копировальное устройство еще раз значит сама копировальное устройство крепится к станине станка то есть я могу его вправо влево двинуть значит деталь регулируется по высоте благодаря вот этим пазом двум сам copper то же самое может
05:06: легко перемещаться вправо влево по копиру и плюс еще высота высота тоже может легко изменяться вверх вниз на то и на другой балки значит для того чтобы запустить копировальное устройство ну требуется может минут десять чтобы все поставить на место выставить желательно конечно чтобы все было нежелательно атак на то что все было по уровню и тогда детали в течение там не знает
05:36: ну не буду говорить но минуту точно минута деталь минута деталь то есть имея заготовки делайте столько сколько как бы вам виде возникает необходимость ну на этом все кому интересно пишите могу как бы заснять конкретные узлы чтобы было понятно и переслать или по почте или выставить на ю тубе до свидания всего хорошего подписывайтесь на мой
06:06: канал

postila.ru

Самодельный копировальный станок

Сделать простой копировальный станок своими руками на первый взгляд кажется легко выполнимой задачей. В сети есть немало фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие загораются желанием сделать что-то подобное. Но когда самодельный копировальный станок собран, то оказывается не всё так гладко.

Копировальные станки бывают с фрезерной и токарной обработкой. По распространённости первое место занимают именно фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии произвольной формы. О них и пойдёт речь в этой статье.

Самой большой бедой фрезерно-копировального станка, собранного в домашних условиях, является люфт и вибрации. Многие домашние мастера сетуют, что при копировании образца, получившееся изделие имеет много несоответствий и изъянов, появившихся при смене направления формовочной фрезы и дрожании опорной конструкции. Кроме того, добавляют неприятностей искривления и прогибания заготовки, связанных с возрастанием внутреннего напряжения из-за выборки древесины. Поэтому изготавливая копировальный станок невозможно сразу избежать всех недочётов. Как правило, после сборки приходится доводить конструкцию до приемлемых параметров ещё какое-то время.

В любом случае самодельный копировальный станок лучше делать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, необходимых именно вам. Например, чтобы эффективно изготовить деревянную часть ружья, винт для пропеллера и объёмный текст, нужны разные технические решения, и если их объединять в одном станке, то могут возникнуть побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать станки под какую-то определённую задачу. Такой подход позволит избежать многих трудностей и неоправданных затрат.

Также немаловажным фактором является размер станка. Чем большую заготовку вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы они не прогибались. При самостоятельном проектировании фрезерно-копировального станка оптимальные параметры для плавного хода фрезы подбираются опытным путём.

Принцип действия фрезерно-копировального станка таков: на подвижной раме установлен фрезер для выборки древесины и щуп, которым водят по оригиналу. Рама опускается до деревянной заготовки, и фрезером снимается лишняя древесина. Весь смысл проектирования состоит в том, чтобы обеспечить одновременный ход фрезы и щупа в трёх плоскостях, а также вращения вокруг поперечной оси. Для этого используют металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрации, её проще обрабатывать и она имеет меньшую стоимость. На видео внизу страницы показан самодельный копировальный станок для создания плоскорельефных изображений и объёмных надписей с нестандартным способом перемещения в пространстве. Причём в такой конструкции предусмотрено двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию, например, объёмной надписи не составит труда. Сделать шаблон для создания 3D текста также можно самому. Для этого понадобится распечатанный эскиз, пара картонных листов, клей и канцелярский нож. Лист с эскизом и картон склеиваем между собой так, чтобы бумага не сморщилась. После высыхания остриём канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высоты шаблона в 2 мм обычно достаточно для того, чтобы щуп не соскальзывал.

• Скачать схему копировального станка
