Корморезка из болгарки своими руками: изготовление самодельного ручного устройства для подсобного хозяйства из стиральной машины, болгарки, зернодробилки, корморезки, видео

alexxlab | 30.06.2023 | 0 | Разное

Садова техніка з болгарки як зробити своїми руками

Корморезка або зернодробарка – дуже корисна річ в своєму господарстві. Вона дозволяє прискорити заготовку корми для домашньої худоби і знижує приблизно в 5 разів час на підготовку кормових сумішей. Коштує вона відносно недорого – приблизно 9-10 тисяч рублів за самий бюджетний варіант. Але якщо у вас є трохи часу, стара шліфмашинка і прямі руки, ви легко зможете самі садовий подрібнювач своїми руками з болгарки, який легко замінить зернодробарку, січкарню і Кормоізмельчітель.

Дробарка-подрібнювач з болгарки: підбираємо двигун

Головним механізмом у зернодробарка з болгарки є сама шліфмашинка. Зламана болгарка не підійде – необхідно, щоб у неї був робочий двигун і вал. Взагалі, якщо ви робите подрібнювач з болгарки, це не означає, що ви потім не зможете її використовувати – конструкція такого агрегату дуже проста і при необхідності ви легко зможете використовувати болгарку по її призначенню.

Основні критерії – потужності двигуна повинна становити не менше 1200-1500 Вт, а кількість обертів – не менше 350 об / хв. Тобто за цими критеріями підходять 95% сучасних болгарок.

Схема зернодробилки з болгарки своїми руками

Робиться такий агрегат дуже просто, буквально з підручних засобів. З інструментів знадобляться декілька торцевих і комбінованих ключів, дриль зі свердлами, зубило, молоток, трохи болтів і гайок, а також ножівка по дереву і металу.

Зернодробилка з болгарки своїми руками складається з наступних елементів:

Виготовляємо дробарку-садовий подрібнювач з болгарки

Після того, як підготовлені всі матеріали і інструменти, можна приступати до виготовлення дробарки для зерна своїми руками з болгарки.

  1. З листа фанери вирізаємо прямокутну пластину – вона буде служити підставою.
  2. На підставі малюється схема отворів. Їх всього два – одне під кріплення болгарки, друге – під бункер.
  3. В отвір для бункера вставляється або невеликий відрізок труби, або шийку обрізаної пластикової ємності. Тут уже кожен робить так, як йому зручно.
  4. Закріплюємо болгарку в підставі за допомогою металевих скоб і болтових з’єднань. Вона повинна дуже міцно триматися, так як від вібрації кріплення можуть ослабнути.
  5. На вал встановлюються ножі і міцно фіксуються затискної гайкою.
  6. До нижньої стороні підстави прикріплюється корпус млина. Як було сказано вище, це може бути стара каструля або інша металева ємність. Ємність повинна мати лапки, в яких просверліваются отвори під кріпильні з’єднання – з їх допомогою вона кріпиться до основи.
  7. До млині бажано прикріпити мішок з гумкою у горлечка, щоб мука, що виникає при дробленні зерна, що не поширювалася по приміщенню.
  8. Ось і все – кілька простих і нехитрих дій і агрегат, який не поступається спеціалізованій техніці, готовий.

    ВАЖЛИВО: при роботі стежте за тим, щоб не перегрівати двигун шліфувальні машини, інакше він згорить.

    Робимо подрібнювач трави з болгарки своїми руками

    Скошена трава і дрібні гілки у власному господарстві – це не сміття, а сировину, яке може використовуватися для створення кормових сумішей або підготовки компосту. Але таке сировина повинна бути подрібнене, а робити це вручну дуже важко і клопітно. Якщо немає грошей на покупку спеціального садового подрібнювача, легко можна зробити подрібнювач з болгарки своїми руками. Причому краще відразу робити універсальний агрегат, здатний подрібнювати не тільки траву, але солому, а також гілки чагарнику і невеликих дерев.

    Від описаної вище зернодробилки подрібнювач гілок з болгарки своїми руками трохи відрізняється по конструкції, хоча працює за тим же принципом.

    Подрібнювач трави і січкарня з болгарки своїми руками

    Розглянемо варіант з нижнім розташуванням двигуна, що підходить як для різання силосу і соломи, так і для гілок.

    1. Виготовте станину. Можна зробити її з дерева, але краще використовувати метал – завдяки своїй масі, він менш чутливий до вібрації і забезпечує кращу стійкість.
    2. Підготуйте металеву ємність на 15-25 літрів. Ємність повинні бути кругла, щоб за допомогою відцентрової сили вся трава потрапляла на ножі.
    3. У нижній частині виконайте отвір, в яке буде встановлюватися вал болгарки.
    4. Збоку внизу прорежьте невеликий отвір довільної форми. До цього отвору прикріпіть закритий жолоб, по якому подрібнений силос зсипатиметься в підготовлену ємність.
    5. Виготовте верхню кришку з якої то металевої або дерев’яної пластини- при роботі подрібнювача вона не дозволить траві вилітати з млина.
    6. Подрібнювач гілок з болгарки своїми руками майже готовий. Встановіть в нижній частині саму шлифмашинку, закріпивши її за допомогою скоб і болтів.
    7. Рекомендується зробити кілька комплектів ножів. Для трави достатньо простого ножа від газонокосарки. Для соломи потрібні хоча б Чотирьохлопатевий наточені ножі. Якщо ж вам потрібен подрібнювач гілок з болгарки, то ножі повинні бути з міцнішого і товстого металу, зате їх не потрібно сильно заточувати – досить намітити ріжучу кромку. У будь-якому випадку, при необхідності ножі легко замінити для певної мети.
    8. Закріпіть ножі на валу за допомогою кріпильної гайки.


    Ось і все – подрібнювач готовий. Засинайте траву в ємність, закривайте її кришкою і включайте в розетку – все інше подрібнювач зробить за вас. Оптимальний режим безперервної роботи – до 15-20 хвилин, щоб не перегрівати двигун.

    Схожі записи

    Схожі статті
    • Рутар – як зробити сад коренів своїми руками

    • Саморобки своїми руками зроби сам – сторінка 15

    • Сервант для вітальні з вітриною своїми руками, своїми руками – як зробити самому

    Как сделать измельчитель травы своими руками: конструкции, схемы, чертежи

    Инструменты и техника

    01.03.2018

    10.5 тыс.

    7 тыс.

    5 мин.

    Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.

    • 1 Ручная сечка
    • 2 Электрические приспособления
      • 2.1 Траворезка из электродрели
      • 2.2 Шредер из пылесоса типа «Тайфун»
    • 3 Траворезка-зернодробилка из болгарки
    • 4 Самодельный шредер с мотором от стиральной машины
    • 5 Соломорезка

    1

    Ручная сечка

    Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

    Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

    2

    Электрические приспособления

    Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

    В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.

    2.1

    Траворезка из электродрели

    Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

    Схема изготовления:

    • в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
    • нож надевают на металлический стержень;
    • конец стержня закрепляют в головке дрели;
    • на свободный конец стержня накручивают гайку, чтобы нож не слетел;
    • нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.

    2.2

    Шредер из пылесоса типа «Тайфун»

    Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.

    Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.

    Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.

    Изготовление ножей:

    1. 1. Из полотна ножовки вырезают две прямоугольные пластины.
    2. 2. В центре каждой пластины пробивают квадратное отверстие.
    3. 3. Ножи затачивают на станке.

    Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.

    3

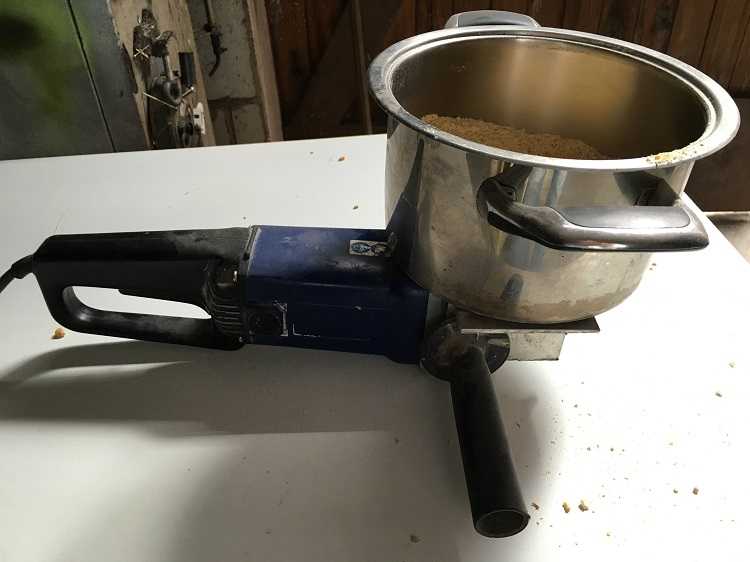

    Траворезка-зернодробилка из болгарки

    Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

    Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.

    На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

    Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

    4

    Самодельный шредер с мотором от стиральной машины

    Схема работы аппарата:

    • несколько острых ножей закрепляются на дне металлической емкости;
    • вращаясь, ножи измельчают любой растительный мусор;
    • отработанный материал выходит через боковое отверстие.

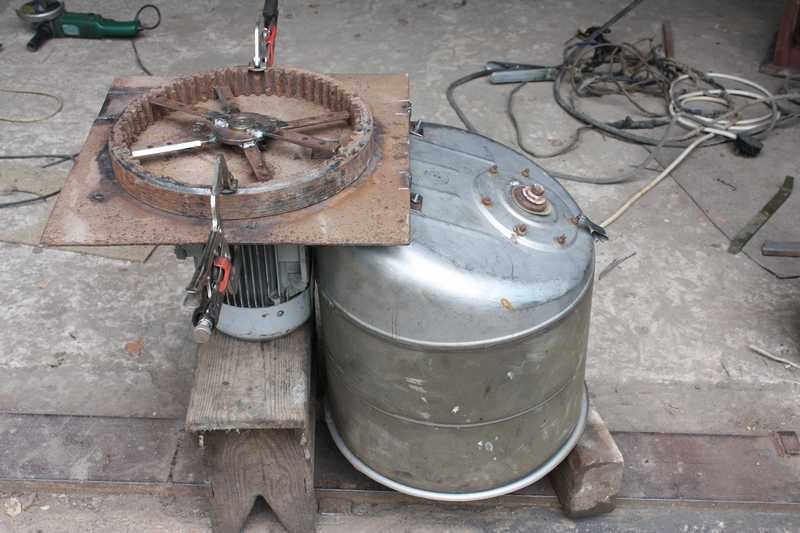

    Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.

    Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.

    Корморезка с использованием бака от стиральной машины.

    5

    Соломорезка

    В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.

    Соломорезку несложно изготовить самостоятельно:

    • Короб получают, обрезав верхнюю часть 200-литровой бочки.
    • Ножи изготавливают из рессор и располагают их крестообразно на дне короба.
    • Под бочкой закрепляют двигатель 3 КВт на 1500 оборотов.
    • Для отвода от ножей уже измельченной соломы в боковую часть короба вваривают трубу круглого сечения.
    • Верх бункера закрывают крышкой из ДСП, в центре которой оставляют отверстие для загрузки сена или соломы.
