alexxlab | 07.03.2023 | 0 | Разное

Содержание

Простая корморезка своими руками. Какие бывают измельчители кормов и как сделать его своими руками? Корморезка электрическая своими руками

Корморезка своими руками изготавливается довольно просто. При этом нужно проявить немного смекалки и поработать руками. По сути, сделать конструкцию можно из старых и ненужных вещей. Хороший измельчитель кормов может получиться из стиральной машины. В этой статье мы расскажем вам, как накормить домашних животных без особого труда.

Корморезка-тёрка

Самый простой вариант корморезки, которую можно сделать своими руками, это обыкновенная тёрка. Следует уточнить, что это изделие подойдёт лишь для небольших домашних хозяйств. Для того чтобы изготовить эту конструкцию, вам не понадобятся даже чертежи.

Берём лист нержавейки, приблизительный размер – высота 50 и ширина 30 сантиметров. Пробойником делаем отверстия, по такому же принципу, как в обычной тёрке, которая имеется на любой кухне.

Верхнюю часть каждого отверстия необходимо отогнуть. Для большего удобства, конструкцию нужно дополнить деревянной рамкой. Ручная корморезка готова к работе. Весь процесс изготовления займёт у вас не больше часа, зато польза при кормлении животных будет весьма ощутима.

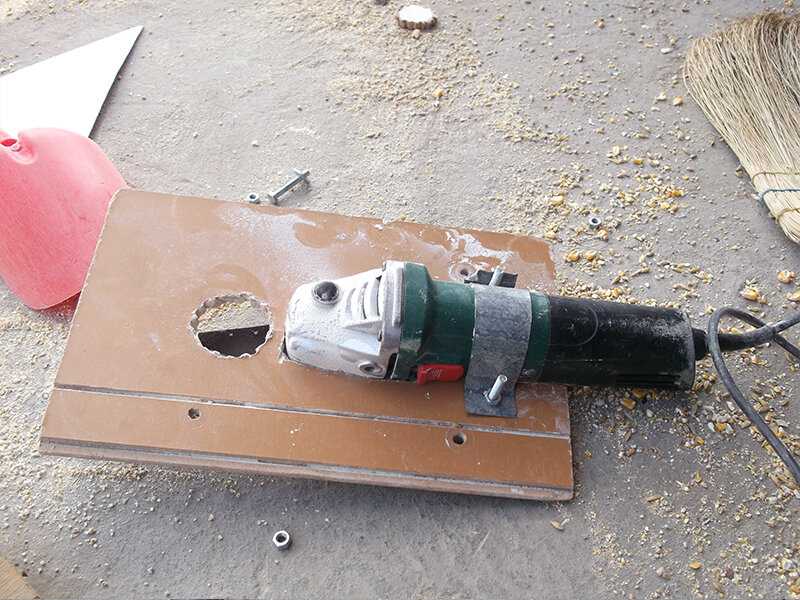

Корморезка из болгарки

Для изготовления этой модели, вам понадобится металлическое ведро. Рекомендуется использовать вёдра из нержавеющей стали, оцинкованные могут вступить в реакцию с некоторыми видами кормов, и ваши животные получат пищевое отравление.

В стенках ведра нужно сделать отверстия, диаметром примерно 1,5 сантиметра. Края отверстий можно загнуть, как в предыдущем варианте. В днище ведра тоже пробивается небольшая дыра приблизительно 1 сантиметр в диаметре.

После этого, при помощи металлических уголков и электросварки, конструируют каркас. Пробитое ведро крепят к каркасу при помощи фланца и сальников. Должен получиться подвижный барабан, это будет основная рабочая часть корморезки. Кстати, вместо ведра можно использовать барабан от старой стиральной машины, предварительно проделав в нём отверстия.

Над барабаном устанавливают приёмный бункер для кормов. Его можно смастерить из листов металла или из ещё одного ведра, у которого нужно отрезать дно. Для того чтобы придать барабану необходимую скорость вращения, к заднему фланцу, при помощи болта, прикрепляют болгарку. Проверив надёжность соединений, можно приступать к испытаниям, простая корморезка из болгарки своими руками готова.

Кормовая масса засыпается сверху, в приёмный бункер. Под действием собственного веса. Сырьё давит на барабан, который выполняет функцию тёрки. Скорость измельчения регулируется при помощи оборотов болгарки. Чтобы измельчённая масса не вылетала беспорядочно из барабана, можно сконструировать небольшую дверцу на дверных петлях.

Стоит отметить, что вместо болгарки можно приспособить обыкновенную рукоятку. В этом случае у вас получится большая копия хозяйственной мясорубки, только вместо фарша, будет выходить измельчённый ком для вашего домашнего скота.

Перед началом работ рекомендуется заготовить чертежи. Производительность такой конструкции, будет напрямую зависеть от ваших возможностей. Если приложить определённые усилия, около 50 килограмм кормов будет выходить гарантированно.

Корморезка из стиральной машины

Это более сложный вариант, поэтому перед тем как приступать к работе, необходимо сделать чертежи. От стиральной машины вам понадобится двигатель и барабан.

В задней стенке барабана необходимо пробурить отверстие, диаметр должен соответствовать валу двигателя. По краям, делают четыре отверстия для крепёжных болтов. В одной из стенок выпиливается небольшое отверстие, через которое будет выбрасываться готовый корм.

Режущая часть крепится на вал электродвигателя при помощи болтов. Стоит отметить, что для такой конструкции вам понадобится два ножа. Первый имеет вид пропеллера со слегка выгнутыми лопастями. Он устанавливается ближе ко дну барабана и его целью является подбрасывание корма вверх и выталкивание измельчённых частиц из корморезки.

Второй нож представляет собой основной режущий инструмент, его можно сделать из полотна старой пилы. Концы этого ножа должны быть немного отклонены в сторону дна, это повышает производительность конструкции.

Заточку лучше делать обоюдоострой.

Изделие устанавливается на металлическую опору, выполненную в виде табуретки, и крепится болтами. Чтобы во время работы корма не разлетались в разные стороны, рекомендуется смастерить крышку с отверстием для сырья.

Стоит отметить, что фракция кормов, напрямую зависит от времени их нахождения в рабочей зоне корморезки. Выходное отверстие рекомендуется дополнить заслонкой и сделать небольшой бункер, куда будет падать измельчённая масса.

По отзывам фермеров, такая корморезка гарантированно измельчает около 100 килограмм кормов в час. Эта конструкция хорошо подходит для измельчения различных овощей и трав.

Как видите, сделать корморезку своими руками совсем несложно. Стоит отметить, что это действующие модели, которые с успехом используются в фермерских хозяйствах. Вы можете попробовать воспроизвести одну из них на своём подворье или взять эти варианты за основу и сконструировать свой вариант измельчителя кормов.

Корморезка своими руками может быть изготовлена из любого подручного материала. При этом довольно ощутимой будет экономия. Например, самодельная корморезка может быть изготовлена из газового баллона или ведра, старой стиральной машины, болгарки и многого другого. Сделать это достаточно просто, имея под рукой соответствующие чертежи.

Изготовление корморезки из газового баллона или ведра

Кормоизмельчитель в домашнем хозяйстве незаменимое приспособление. С помощью его можно в кратчайшие сроки измельчать сырье, предусмотренное для приготовления кормовых смесей скоту и домашней птице. Измельченный корм намного быстрее усваивается, что позволяет ускорить процесс роста домашнего хозяйства.

Порой стоимость прибора, с помощью которого скот и домашнюю птицу можно обеспечить качественным измельченным кормом, недоступна для фермера. Но, аналог можно сделать и у себя дома из подручного материала. Например, измельчитель кормов можно сделать из газового баллона или ведра.

Траворезка, корморезка своими руками изготавливается из половины газового баллона, заменить который можно прочным ведром. Для начала из баллона необходимо сделать две части. От одной из них потребуется отрезать дно, после чего по всей поверхности проделать прорезы. Они должны быть в шахматном порядке, шириной примерно 10 миллиметров. Для того чтобы предать прорезам необходимой формы понадобиться пробойник, с помощью которого нижняя часть прорезов остается ровной, а верхняя приобретает округлую форму. С помощью этого самодельный измельчитель кормов будет иметь соответствующую насечку.

Оба края газового баллона следует оформить с помощью стальных полосок, для крепления которых оптимально подойдут заклепки. Для того чтобы в самодельный измельчитель кормов, сделать который можно из газового баллона, можно было протянуть прутья из стали, на имеющиеся полоски необходимо добавить еще две, имеющих отверстие диаметром 10 миллиметров. Для надежной фиксации полосы рекомендуется приварить.

Выполнив данные манипуляции, можно переходить к работе с рукоятками. Для этого их потребуется изогнуть. На ту часть, которая осталась ровной, нужно поместить корпус с подшипниками. Заключительным этапом изготовления корморезки из газового баллона является сооружение подставки. Ее рекомендовано сделать из дерева. В качестве подставки подойдет стол из дерева, на который и потребуется установить самодельную конструкцию из газового баллона. На стол необходимо установить ящик, в который будет заложено сырье для измельчения. Внизу корморезки устанавливается емкость для измельченного сырья. Ею может стать вторая часть газового баллона.

Корморезка из болгарки

Измельчитель кормов, траворезка может быть изготовленна в домашних условиях из болгарки. Сделать это достаточно просто, имея наглядный пример в виде чертей, которые могут быть разными. В качестве примера рассмотреть можно следующий чертеж.

Корморезка из болгарки предусматривает использование ведра, изготовленного из нержавеющей стали, в котором необходимо проделать отверстия, диаметром 15 миллиметров. Дно ведра также будет иметь отверстие, диаметр которого составляет 1 сантиметр. На следующем этапе траворезка, измельчитель кормов из болгарки будет снабжена каркасом. Изготовить его можно с помощью сварки и уголков из металла. Фланц и сальники необходимы для того, чтобы сделать надежное крепление ведра и каркаса. Таким образом электро траворезка, измельчитель кормов приобретает подвижную часть – барабан, являющийся основным элементом самодельной конструкции.

Будущая электро траворезка, кормоизмельчитель должна быть оснащена бункером, в который помещается сырье на переработку. Сделать его можно из ведра, из которого потребуется изъять дно. Работа электро измельчителя кормов происходит от болгарки, крепление которой осуществлено с помощью болтов к фланцу, расположенному сзади конструкции. Электро тразорезка, кормоизмельчитель может работать с разной производительность, которая зависит от того, какая скорость работы болгарки.

Корморезка из стиральной машинки

Если предыдущие варианты изготовления самодельных приборов для измельчения кормов домашним животным и птице можно было сделать без чертежей, то траворезка, корморезка, сделанная из стиральной машины, обойтись без них не может. Примером того, каким может быть чертеж, станет следующее изображение:

Траворезка, корморезка своими руками, сделанная из стиральной машины, предусматривает использование двигателя и бака. Начальный этап работы заключается в проделывании в задней стенке бака от стираной машины проема, в который без труда можно поместить вал двигателя. Крепежные болты предусматривают наличие 4 отверстий, которые и потребуется сделать по краям. Далее необходимо определиться с местом для проделывания отверстия, через которое измельченное сырье будет поступать в приемный бункер.

Измельчающий прибор следует прикрепить болтами к валу электродвигателя. Данный прибор будет работать с большей производительностью, если его предусмотрительно снабдить двумя ножами. Один из ножей рекомендуется установить в нижней части конструкции. Его работа заключается в поднятии помещенного сырья, а также продвижению уже измельченного материала в бункер. Целью второго ножа является непосредственно измельчения корма, травы.

В качестве опоры необходимо использовать конструкцию из метала, напоминающую табуретку. К ней с помощью болтов и потребуется прикрепить готовую конструкцию. Для экономного измельчения сырья траворезка может быть снабжена крышкой, предотвращающей пустое израсходование сырья. Но, в ней должно быть отверстие, через которое сырье будет поступать для переработки.

Измельчение помещенного в такую самодельную конструкцию сырья зависит исключительно от того, сколько времени проводилась его обработка. Для удобства в работе, отверстие, через которое измельченное сырье выходит из бункера, можно закрыть заслонкой, что позволит контролировать степень его измельчения.

Вариант изготовления самодельного прибора для измельчения кормов, травы, корнеплодов из стиральной машины можно назвать самым оптимальным. Ведь работая на протяжении часа, корморезка способна переработать до 100 килограмм корма. Высокая рабочая мощность позволяет сделать производительность высокой, несмотря на то, что изготовление прибора происходило в домашних условиях.

Обзавестись корморезкой непременно стоит, ведь с помощью ее можно в считанные минуты измельчить сырье и приготовить на его основе кормовые смеси, которые будут содержать все необходимые для роста скота, домашней птицы витамины и полезные вещества. При отсутствии желания тратиться на приобретение готовой модели измельчителя кормов, его можно сделать самостоятельно, при этом качество продукта на выходе не пострадает.

В качестве наглядного примера, можно использовать следующие видео, которые продемонстрируют принцип работы популярных моделей измельчителей кормов, собранный в домашних условиях. Однако, в случае, если Вы решите приобрести готовое оборудование, то с модельным рядом надежных корморезок вы можете ознакомиться .

Видеообзор

Ни для кого не секрет, сельское хозяйство является делом хлопотным и сложным. Здесь и инструмент должен быть, и подобающие помещения, а кроме этого, следует содержать скот и птицу в нормальных условиях. Особенно, если кур достаточное количество, и яиц от них хватает, то можно и обрадовать их. Вот мы и подошли к сути. Из данного материала вы узнаете, как изготавливается корморезка своими руками.

Есть, конечно, вариант купить корморезку. Но, поверьте, после длительного путешествия по рынку, вы увидите, что качественную корморезку не так уж и легко отыскать, поскольку современностью и прогрессивностью не отличается ни один прибор из имеющихся в продаже. По этой причине, лучше подключить сообразительность, и изготовить корморезку из обычного нержавеющего стального ведра.

Поверьте, радости ваших кур не будет придела, когда вы изготовите для них корморезку. Первым делом, следует произвести детальный разбор стельного ведра, а именно — разметку. После этого, нужно накеренить и просверлить ведро, проштамповать отверстия и выполнит монтаж фланца и оси, поверх которой, в будущем, будет произведена установка корпуса, подшипников и сальников.

Для обустройства кормоприемника, можно воспользоваться еще одним ведром. Для дальнейших работ по изготовлению такого прибора как корморезка своими руками вам понадобиться сварочный аппарат.

Особо мудрить не стоит, нужно просто сварить металлических каркас, на котором и будет осуществляться закрепление всех составляющих вашего агрегата. Привод в корморезке задуман ручной, и реализуется он при помощи обычной ручки от всем знакомого прибора — соковыжималка «Струмок».

На первый взгляд, кажется, что данная затея является сомнительной, но практика показывает, что самодельная корморезка, выполненная по описанному методу, работает просто прекрасно. Поскольку емкость с продуктом обладает огромными размерами, а ручной привод работает безотказно, то наполнение кормоприемника происходит почти моментально.

В полевых испытаниях «бета версия» данного агрегата показала себя вполне успешным прибором, но, в дальнейшем лучше усовершенствовать её толкателем, при помощи которого становится невозможным срезание пучков. Также, отметим, что корморезка своими руками – это далеко не редкость, и всемирная сеть, просто кишит чертежами подобных изобретений, но, если вы обладаете хотя бы минимальным навыком ручного труда, и природной сообразительностью, то для изготовления этого прибора вам не потребуется пользоваться инструкцией.

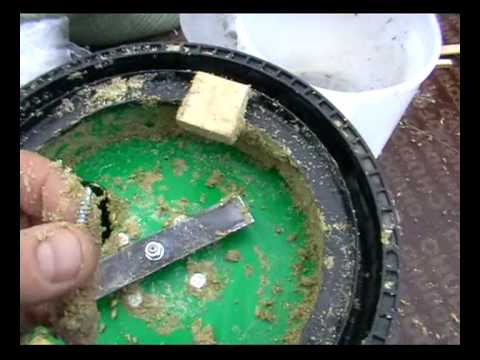

Делаем отверстия в барабане корморезки (в ведре)

Такие приспособления, как самодельная корморезка и измельчители для кормов, помогут намного быстрее и удобнее обеспечивать скот необходимым количеством еды. Наличие подобных инструментов особенно важно, если животных много, а их пища должна быть разной по качеству и степени измельчения.

Корморезку и другие инструменты можно сделать своими руками из подручных предметов или ненужных деталей бытовой техники.

Показать всё

Создание электрокорморезки из стиральной машины

Для того чтобы сделать этот агрегат, нужно использовать некоторые материалы, которые можно извлечь из старой бытовой техники. Перед тем как начать работу по созданию электрической корморезки, понадобится стиральная машина, из которой потребуется достать двигатель и барабан.

Отверстие

Такие характеристики, как ширина, высота и длина щели должны быть теми же, как и вал мотора. После того как проведено измерение, нужно приступить к высверливанию крайних сторон барабана. Здесь нужно создать три прорези для болтов – 2 одинаковых и 1 меньший по размеру, как на рисунке выше.

Одна из стенок должна иметь выход (для выброса кормов) в виде дополнительной детали из железа, которая отдельно крепится к барабану. По нему будет выходить готовый продукт. На следующем рисунке можно увидеть эту конструкцию.

Фрагмент для выброса корма из барабана

На этом завершен основной этап. Теперь нужно приступить к работе с режущей частью прибора.

Лезвие прибора

Режущая часть должна быть закреплена на валу электродвигателя с использованием болтов. Для этой конструкции нужно использовать 2 ножа:

1. Первый включает в себя пропеллер с немного вогнутыми лопастями. Он должен быть установлен ближе ко дну барабана. Его задачи: подбрасывание корма вверх и выталкивание измельченных частиц из корморезки.
2. Второй нож является основным режущим элементом, его можно сделать из лезвия старой пилы. На следующем рисуке видно, как выглядят лезвия.

Ножи по форме немного изогнутые. Это повышает производительность электрокорморезки. После завершения создания лезвия прибора нужно начать делать опору.

Подставка электрической корморезки

Опорой в этом приборе является конструкция из металла, которая напоминает табуретку. К ней прикрепить собранную конструкцию при помощи болтов.

Подставка

На картинке выше можно рассмотреть подставку более подробно. Ее можно не закрывать дополнительно листами железа.

На этом работа по созданию электрической корморезки из стиральной машины завершена. В итоге получается эффективная корморезка из стиральной машины. Это устройство способно обработать гораздо больше корма, чем обычные ручные траворезки.

Корморезка – схематичное изображение итогового результата

Изготовление измельчителя из баллона или прочного ведра

При работе по созданию прибора сначала нужно ровно отделить одну часть газового сосуда от другой, используя болгарку, так чтобы получились два практически одинаковых баллона. Далее следует взять одну половину и подготовить железную форму для лезвий, как это представлено на следующем изображении.

Дно баллона

Выполнив данные манипуляции, можно переходить к работе с лезвиями. Для этого их потребуется чуть изогнуть. Затем прикрепить ножи шурупами к подготовленному железному диску, который должен иметь заранее сделанные щели.

На рисунке ниже представлено в готовом виде то, как должен выглядеть этот фрагмент.

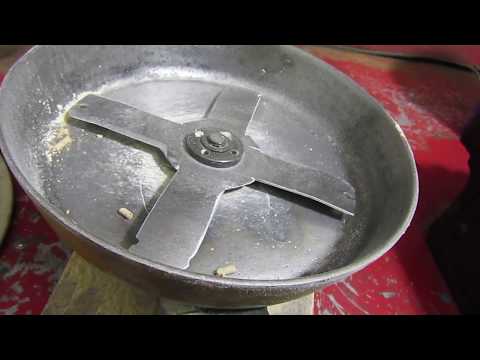

Режущие элементы

После создания режущих элементов для корморезки из баллона следует вырезать проем с помощью болгарки. Делать это нужно на боковой части газового сосуда.

Под диском с лезвиями, представленными на изображении выше, нужно установить железную подставку с вырезанным проемом, который внешне должен быть похож на табуретку, для соединения диска и режущих элементов с двигателем.

Баллон с диском прикрепленные на железную подставку и мотор под ней

Мотор, в свою очередь, устанавливается под железной подставкой. Таким образом, получается прибор для измельчения корма. К нему необходимо прикрепить ведро, куда будет сыпаться готовый продукт – как на изображении выше.

Как сделать корморезку из болгарки?

Дисковой прибор можно сделать в домашних условиях из угловой шлифовальной машины. Для этого есть разные чертежи, но самым популярным является схема корморезки из болгарки.

Схема корморезки

На схеме слева можно увидеть все необходимые элементы конструкции:

ведро;
измельчитель;
бункер;
болгарка;
крышка;
режущий элемент;
подставка;
выход для выпуска еды.

Электрическая корморезка включает в себя ведро, изготовленное из качественной стали. На изображении оно схематически представлено под цифрой 2. На дне этого предмета следует просверлить отверстие в центре диаметром 1 см – на схеме эта деталь отмечена цифрой 3. В дне ведра нужно сделать также дыры по краям (две справа и слева), размер которых должен быть 15 мм.

Далее следует подготовить подставку – ее детали отмечены цифрами 4 и 6. Затем сделать на ее основании (номер 4 на схеме) отверстия – так же, как на дне ведра по крайним сторонам. После этого скрепить два этих предмета болтами. Далее нужно соединить мотор от болгарки (цифра 7) с диском (номер 5). На этом главный этап работы завершен. Можно приступить к созданию проема выхода корма.

Необходимо вырезать на дне ведра отверстие и вставить деталь, которая будет предназначена для выпуска еды для животных (ее можно увидеть на схеме под номером 2, возле основания под цифрой 4 на месте среза). Измельчитель должен содержать крышку с дополнительным отверстием в центре (номер 1). В него помещают корм для последующей переработки. При необходимости центральную часть дополнительно закрывают более маленькой крышкой, чтобы сырье при переработке не вылетало наружу. На этом создание корморезки завершено.

Если вы решили заняться ведением фермерского хозяйства, то придется позаботиться о подготовке корма для животных. Измельчение корма – необходимый процесс при выращивании птицы, свиней и других животных, поэтому предлагаем вам узнать, как сделать корморезку своими руками в домашних условиях по чертежам и видео. Простая конструкция – хороший способ сэкономить на корме и добиться хорошего роста животных на ферме.

Изготовление простой корморезки своими руками

Самая несложная конструкция – это корморезка-терка, которая пригодится при малочисленном хозяйстве. Сделать корморезку в домашних условиях можно из куска нержавеющей стали размером примерно 50 см в высоту и 30 см в ширину. По образцу кухонной терки в дне изделия пробойником делаются отверстия с загнутым краем. Чтоб повысить комфорт при использовании, к корморезке привинчивается деревянная рамка.

Чертеж корморезки своими руками

Механизированная корморезка своими руками в домашних условиях изготавливается при помощи старых ведер и болгарки. Потребуется два металлических ведра, обязательно из нержавейки, т.к. некоторые виды кормов могут вступить в реакцию с оцинкованной поверхностью и у живности может случиться пищевое отравление.

Подробный чертеж для изготовления корморезки

В ведре пробойником делаются отверстия, в них загибаются края, а в дне ведра также просверливается отверстие для крепления.
Из кусков толстой арматуры или металлических уголков сваривают каркас-треногу.
Затем к этому каркасу, используя сальники и фланцы крепят емкость. Получается вращающийся барабан.
Над барабаном крепят еще одно ведро с отрезанным дном – это будет тара для засыпания сырья.
Болгарку привинчивают к фланцу болтом, проверяют все крепления и приступают к проверке сделанного издения.

Точный чертеж самодельной корморезки

Механизм действия корморезки, сделанной своими руками в домашних условиях такой: сырье ссыпают в приемную емкость, и при регулируемых оборотах вращения болгарки выбирается нужная скорость измельчения. На основе этой модели можно изготовить и ручную корморезку своими руками: вместо болгарки крепится рукоять и получается подобие обыкновенной мясорубки.

Как сделать корморезку из стиральной машины

Для изготовления корморезки в домашних условиях из стиральной машины понадобятся двигатель и барабан. В стенке барабана проделывается отверстие, в которое будет вставлен вал двигателя. Вокруг него сверлятся еще 4, для креплений.

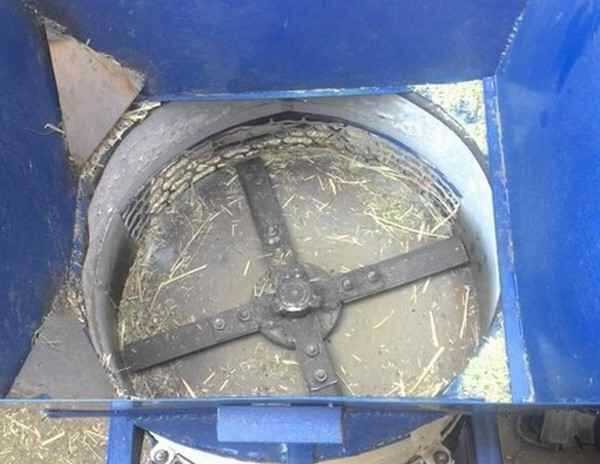

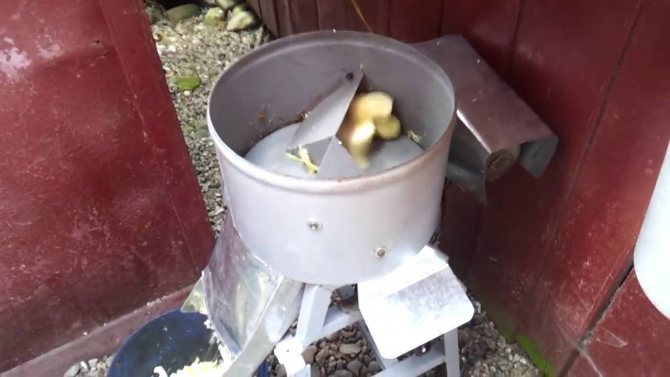

Фото измельчителя для корма

Также в произвольном месте вырезается дыра небольшого размера для выхода измельченного корма. Измельчать корм в домашних условиях будут два ножа – один в виде пропеллера, который будет установлен у дна барабана, а второй — из полотна пилы, например, и будет выполнять основную работу.

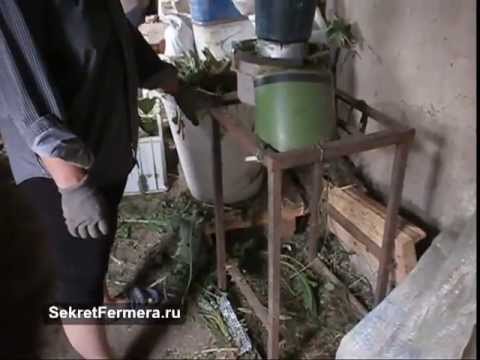

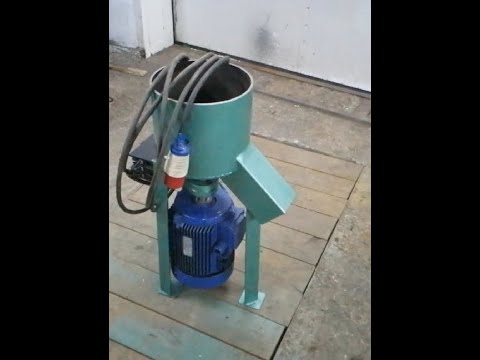

Фото корморезки своим руками в домашних условиях

Готовую конструкцию следует прикрепить к металлической раме на ножках болтами. Такая корморезка из стиральной машины подходит для травы, овощей, фруктов. Чем дольше находится сырье в агрегате, тем мельче оно на выходе.

Смотрите видео: Изготовление электрической корморезки из стиралки

Фото зернодробилки своими руками

Теперь вы знаете, как сделать корморезку своими руками в домашних условиях. Чертежи вам помогут определиться с моделью измельчителя для сухих кормов и вы сможете изготовить его из подручных материалов.

Wrenchin’ Wednesday: сделайте свои собственные заподлицо фрезы дома — бесплатно

Техническое обслуживание и техническое обслуживание

Phillip Thomas

22 апреля 2020 г.

Делиться Оставьте комментарий

Phillip Thomas

Мы немного более зависимы от стяжек на молнии, чем можем себе представить. Эти удобные пластиковые полоски бесценны для организации и фиксации практически всего, что есть в автомобиле. На ум приходит множество импровизированных исправлений, но сегодня мы поговорим об их использовании в более преднамеренной работе — организации вещей под капотом.

Когда люди очищают свои установки, обрезая неиспользуемые концы стяжки, они часто совершают ошибку. Возможно, вы сделали это сами — отрезание хвоста от стяжки приводит в порядок моторный отсек и, вероятно, не вызывает никаких затруднений при использовании того инструмента, который валяется под рукой. Обычно кусачки — удобный выбор, но их скошенные режущие кромки оставляют неприятный сюрприз для следующего человека, который залезет в моторный отсек «Медузы» и с болью обнаружит острую, как бритва, кромку.

Milwaukee Tools

Кусачки для заподлицо решают эту проблему с помощью режущих кромок, которые сходятся, образуя плоскую поверхность. Это оставляет тупой конец на застежке-молнии, а не форму пика крыши, оставленную скошенными краями ваших типичных кусачек. Резаки заподлицо в основном используются в электронике для закрепления компонентов заподлицо с поверхностью печатной платы, но они также найдут свое место в вашем ящике для инструментов.

Фрезы заподлицо получили свое название за то, что их режущие кромки образуют заподлицо. В своем обычном применении плоские зубья позволяют инженеру-электрику резать близко к поверхности печатной платы. Преимущество для нас, редукторов, однако, заключается в том, что эти заподлицо фрезы оставляют такую же гладкую поверхность на всем, что они перегрызают.

Филлип ТомасНапротив, режущие кромки типичных кусачек скошены. Это создает лезвие бритвы на плохо обрезанной стяжке. Филипп Томас

Что делать, если вы находитесь взаперти, и вам не следует идти в магазин, чтобы взять некоторые из этих изящных резаков? Помимо глобальных пандемий, иногда в вашем местном хозяйственном магазине нет этих специальных плоскогубцев. Ну, вот где вступает сегодняшняя Wrenchin’ Wednesday.

До

Phillip Thomas

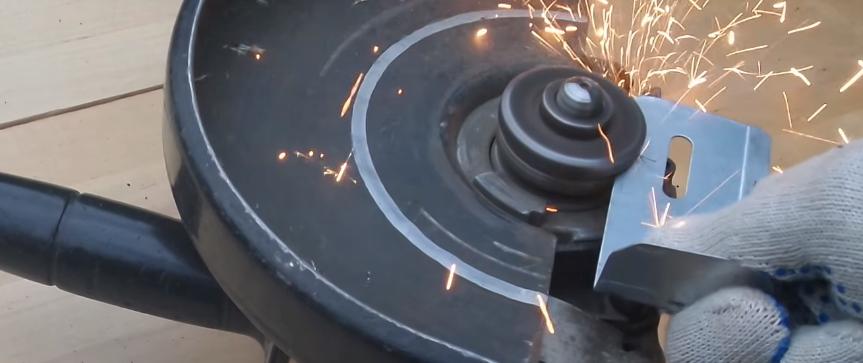

Что мы собираемся сделать, так это отшлифовать половину каждой скошенной кромки, чтобы одна сторона наших кусачек была абсолютно ровной. Именно V-образные кончики зубьев кусачек создают лезвие бритвы на наскоро перерезанной стяжке.
