Косозубые шестерни

Косозубая шестерня — усовершенствованный вариант обычной прямозубой, обеспечивающий более надежное сцепление элементов зубчатой передачи. Благодаря этому повышается плавность работы механизма, что гарантирует увеличение рабочего ресурса деталей.

Что такое косозубые шестерни?

Косозубая шестерня отличается формой нарезки зубьев. Они располагаются не параллельно, а под углом к оси вращения детали. Поверхность шестерни напоминает часть спирали. Применяется в механизмах, к которым предъявляются более жесткие требования к плавности хода и уровню создаваемого при работе шума.

Косозубые шестерни отличают следующие преимущества:

  • Способна передавать более высокий крутящий момент за счет большей площади зацепления шестерней.
  • Отсутствие рывков при запуске механизма в работу. Возможность применения в приводах и механизмах, работающих с переменной нагрузкой.
  • Меньший уровень шума даже при работе в режимах с максимально допустимой нагрузкой.
Но следует отметить и недостатки, характерные для косозубых шестерней:
  • Увеличенная площадь зацепления обуславливает возросшие значения силы трения. Исходя из этого предъявляются более жесткие требования к качеству и периодичности замены смазочных материалов.
  • Повышенный нагрев и несколько сниженный коэффициент полезного действия.
  • На вал с косозубой шестеренкой действуют более значительные силы, поэтому требуется установка на опорный подшипник.
Кроме того, производство косозубой шестерни более сложное в техническом плане, поэтому и стоит деталь несколько дороже.

Что такое модуль зуба шестерни

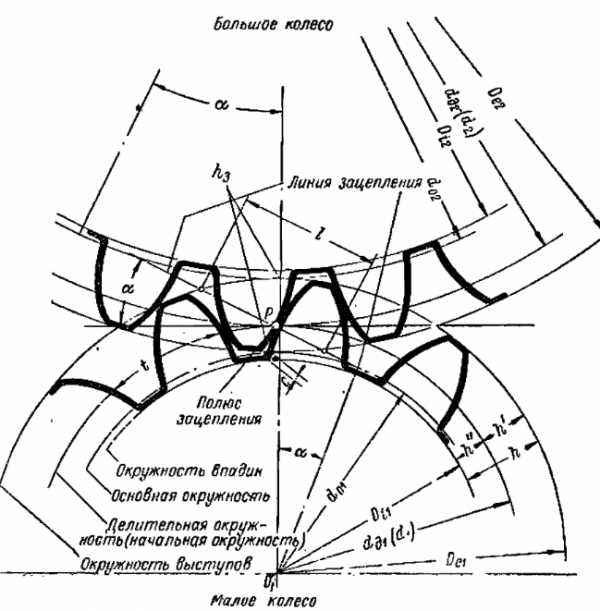

Модуль зуба шестерни — один из основных параметров, на который следует обращать внимание при выборе. Это универсальная линейная характеристика, позволяющая связать воедино все основные параметры шестерни — количество зубьев и их высоту, шаг, диаметр делительной окружности шестерни.

Именно от этого показателя прочность шестерни, чем большим будет модуль, тем меньше зубья подвержены износу, благодаря чему существенно увеличивается рабочий ресурс детали.

Модуль зацепления шестерни может быть рассчитан по нескольким формулам. Чаще всего используют отношение шага зубьев к числу Пи. Но это значение можно выразить и через высоту зуба, при этом модуль будет в 2,25 раз меньше высоты. Нередко для расчета определяют значение делительного диаметра и делят его на количество зубьев, увеличенное на 2.

Чем отличается зубчатое колесо от шестерни

Еще один момент, на который следует обратить внимание. Конечно, в разговорной речи эти понятия идентичны, но с технической точки зрения шестерня отличается от зубчатого колеса. И различие в основном связано не с особенностями конструкции, а функцией, выполняемой в механизме.

Согласно перечню основных терминов, приведенных в ГОСТ 16530-83, шестерня — зубчатое колесо с меньшим числом зубьев для редукторов и большим числом для мультипликаторов. Если в механизм входят детали с одинаковым количеством зубьев, то шестерней считается ведущая деталь, а зубчатым колесом — ведомая. Отметим, что на практике применяется еще одна разновидность — вал-шестерня, которая представляет собой вал с нарезанными непосредственно на нем зубьями. Все перечисленные детали являются основными элементами механических зубчатых передач.

Конструкция зубчатой передачи

Зубчатая передача представляет собой механизм для изменения скорости вращения и величины крутящего момента. Вращательно движение передается между валами, оси которых могут быть параллельными, скрещивающимися или пересекающимися. Различают несколько основных типов зубчатых передач, использующихся в различных механизмах:

Каждый из приведенных видов отличается сферой применения и техническими характеристиками. Один из самых распространенных типов зубчатой передачи — цилиндрическая. Она наиболее проста по конструкции, позволяет передавать значительный крутящий момент. Следует отметить, что цилиндрические зубчатые передачи обладают одним из самых высоких показателей КПД и широким диапазоном передаточного числа. Чтобы уменьшить диаметры используемых шестерней и зубчатых колес, используют многоступенчатую схему конструкции.

Для уменьшения негативного воздействия сил трения зубчатые передачи чаще всего монтируются в закрытом корпусе, который заполнен смазочными материалами. Это позволяет увеличить срок службы механизма.

www.ttaars.ru

Как определить модуль шестерни с прямым и косым зубом.

Часто мне задают вопрос: Как определить модуль косозубой шестерни. Один из самых простых вариантов — обкатать фрезой, то есть методом подбора, вставить в шестерню фрезу и посмотреть совпадает ли шаг! Этот вариант подходит для шестернь малого модуля, для более больших шестернь требуются формулы расчёта.

Давайте определим модуль косозубой шестерни. В качестве примера я возьму небольшую шестерню. Данный метод идентичен и для более больших шестернь и больших модулей.

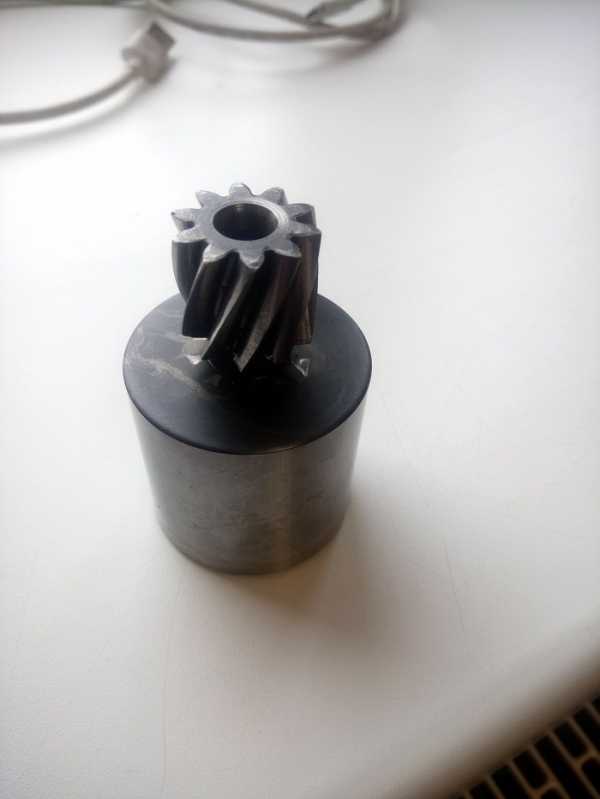

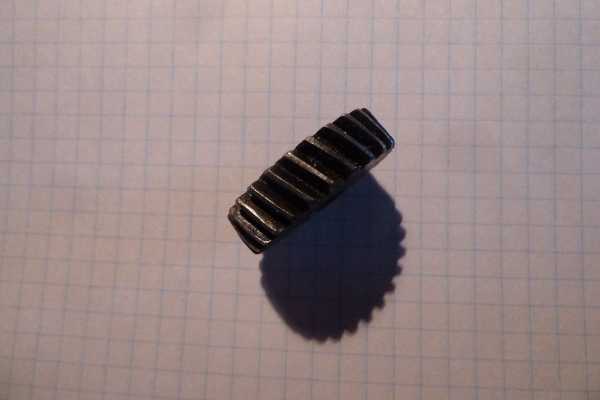

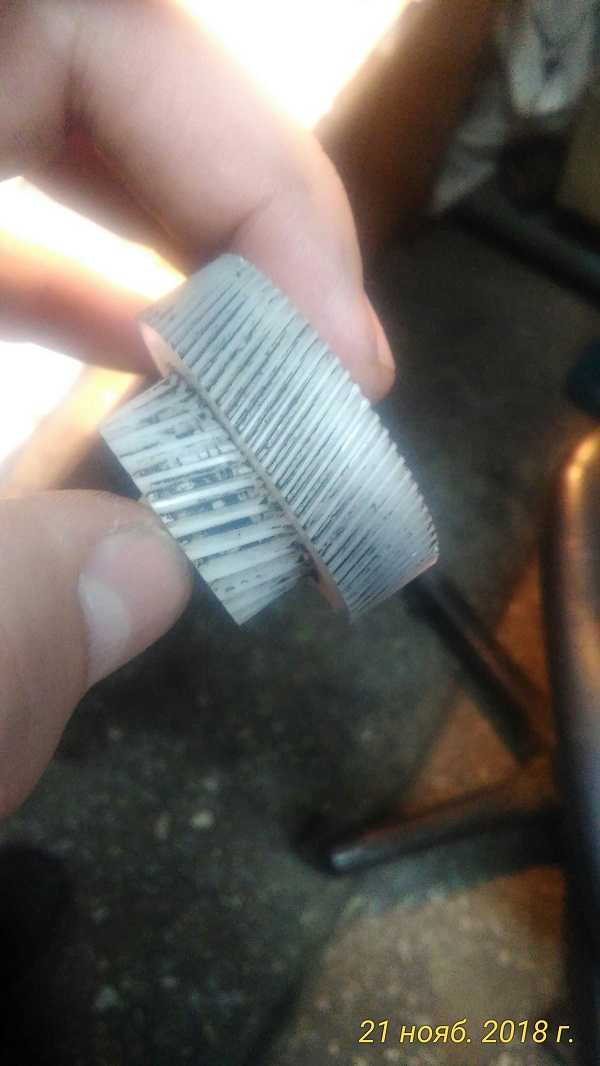

Есть вот такая шестерня:

Допустим что фрезы обкатать у нас на данный момент нет и вообще хочется просто посчитать по формуле!

Модуль = De/(Z+2). То есть диаметр окружности выступов разделить на количество зубьев плюс 2.

  • Измеряем диаметр:
  • Диаметр окружности выступов (De) равен 28,6 мм.
  • Считаем количество зубьев. Z=25.
  • Делительный диаметр (De) делим на количество зубьев 25 +2.  Равно 28,6 разделить на 27=1,05925925925926.
  • Округляем до ближнего модуля. Получается модуль 1.

Можно использовать и другой вариант — высота зуба делится на 2,25.

Я обычно или обкатываю фрезой или считаю по формуле — модуль = De/(Z+2). Диаметр окружности выступов делим на z+2.

Таким образом можно определить модуль как косозубой шестерни, так и шестерни с прямым зубом.

Поделится, добавить в закладки!

zuborez.info

Косозубая шестерня | Изготовление, чертежи, достоинства и недостатки, этапы производства – на промышленном портале Myfta.Ru

Косозубая шестерня является усовершенствованным вариантом прямозубой. У нее зубья расположены под углом к оси вращения. По форме такие шестерни похожи на часть спирали.

Изготовление косозубых шестерен в силу специфики формы зубцов является более трудоемким делом, чем производство простых прямозубых аналогов. Из-за этого работа над ними должна быть с более тщательным подходом. Сцепление происходит более плавно, по сравнению с прямозубыми, плюс шума от них гораздо меньше.

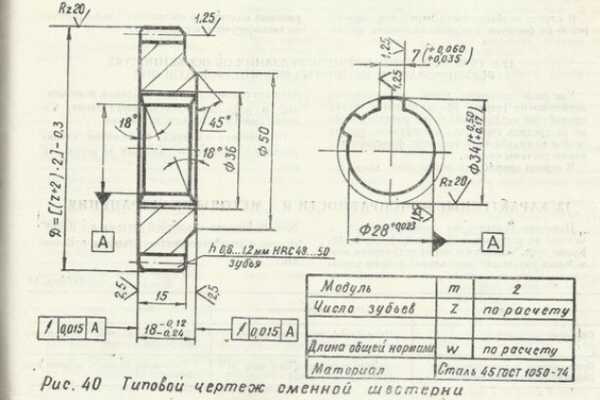

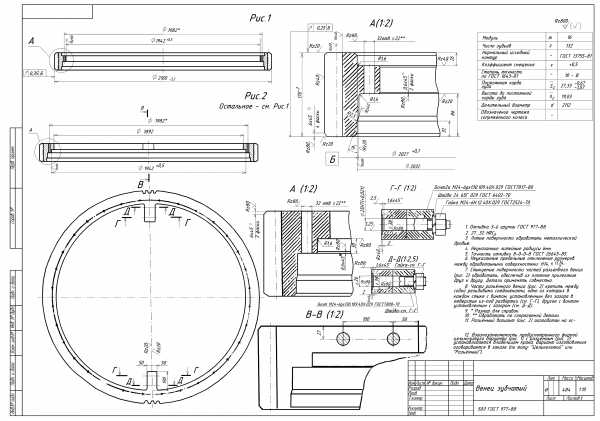

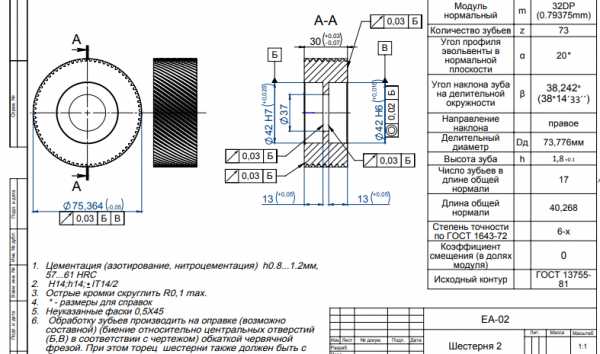

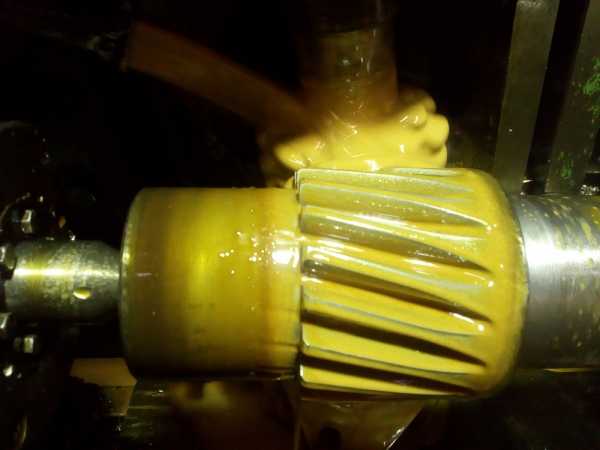

Чертеж косозубой шестерни свидетельствует о том, что эта деталь производится из разных термостойких марок стали (углеродных, хромистых) и некоторых марок чугуна, потому что дополнительный нагрев вызывает увеличение площади зубьев. Ее применяют в тех механизмах, где на больших скоростях требуется высоко крутящий момент или имеются разнообразные ограничения по уровню шума.

Чтобы производство таких деталей выполнялось на очень высоком уровне, необходимо наличие опытных специалистов и современного оборудования, что позволит соответствовать всем ОСТам и ГОСТам.

Достоинства косозубой шестерни:
  • Зацепление ее происходит с наименьшим шумом и намного плавнее, чем в случае с прямозубыми аналогами.
  • По сравнению с прямозубой передачей увеличена площадь контакта, поэтому предельный крутящий момент, который передается зубчатой парой тоже намного больше.

Недостатками можно считать следующие факторы:

  • При работе этой детали появляется механическая сила, которая направлена вдоль оси, поэтому для установки вала существует необходимость применения упорных подшипников.
  • Площадь трения зубьев увеличена, что вызывает потери мощности на нагрев, компенсирующееся применением специальных смазок.

В целом же, изготовление и расчет косозубой шестерни является сложным комплексным процессом. Все технологические этапы производства непрерывно взаимосвязаны от проектирования до технической проверки готовой детали. Продолжительность ее работы напрямую зависит от качественного выполнения производственных работ.

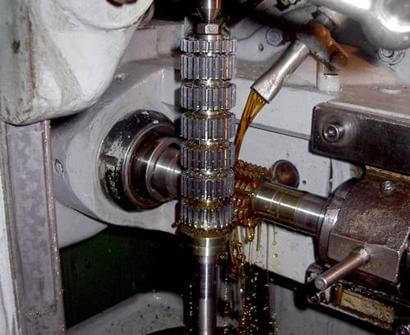

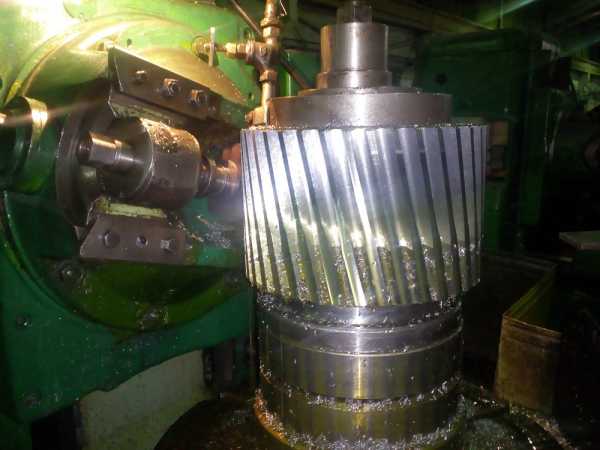

Производство осуществляется в нескольких этапах. Первый формирование заготовки, что и определит метод изготовления. Второй нарезка необходимого количества зубьев, которые будут выполнять определенную задачу. Это сложный процесс, который требует специального оборудования — технические характеристики многих станков могут позволить нарезать косые и прямые зубья, наружные и внутренние зубья, а также зубчатые рейки.

Завершение производства состоит из зубошлифования и зубохонгирования, которые предназначены для окончательного формирования поверхности деталей. Обработка осуществляется на более сложном оборудовании с ЧПУ. По причине постоянно возрастающих требований к качеству изделий, производство реализуется с цементацией рабочих поверхностей, за счет чего можно достигнуть нужной прочности и степени деформации.

Многие компании, которые выпускают подобные детали, имеют современное оборудование мировых производителей, поэтому предлагают изготовление шестерен по эскизам. Высокий уровень автоматизации приводит к высочайшей производительности, а также снижает себестоимость продукции.

Приобрести или заказать такие изделия можно на нашем сайте, воспользовавшись большим каталогом различных производителей. Также на нашем портале вы всегда можете дать объявление о том, что хотите продать или, наоборот, купить такую шестерню.

myfta.ru

Шестерни, шлицы, звёздочки - работа, формулы, заказать.

13 апреля 2019

Требуется изготовление шестерён на постоянной основе (шлифовка зуба не нужна). Конические шестерни модуль пять с прямым зубом. Контакты для связи: Александр. Россия. Московская область. Адрес электронной почты:...

- Далее - 28 марта 2019

Объявление для руководителей предприятий имеющих зубофрезерные станки для обработки шестерней, зубчатых венцов диаметром три метра и более: Требуется полностью изготовить зубчатый венец (шестерню) модуль 16, 186...

- Далее - 12 марта 2019

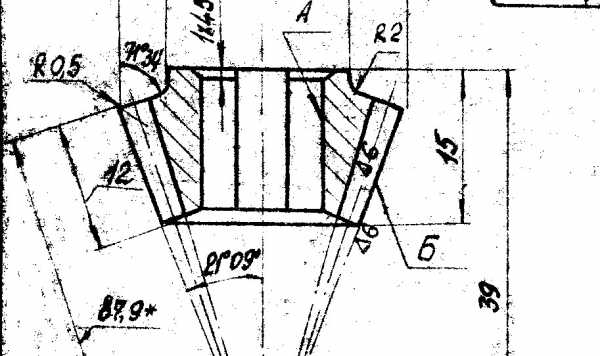

Требуется изготовление шестерней конической передачи по чертежам, а также чертежей по образцу конической передачи. Прямозубые конички с прямым зубом, модуль 1,5, число зубьев 48 и 16. Чертёж на шестерню: Чертёж на...

- Далее - 6 марта 2019

Нужно сделать шестерни модуль два на станок 16к20 для нарекания дюймовых резьб. Количество зубьев 60 и 66. Чертёж: Контакты: Сергей...

- Далее - 6 марта 2019

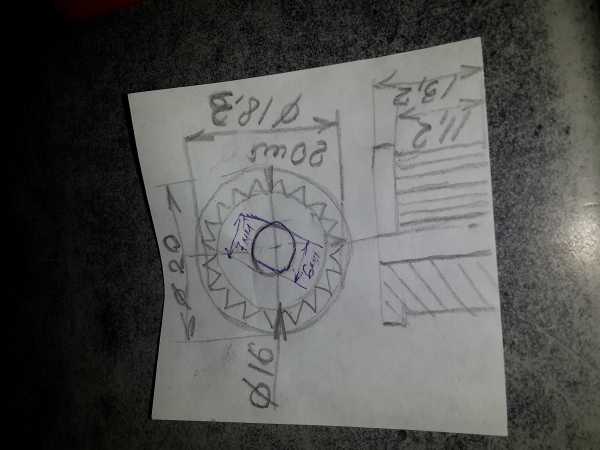

Здравствуйте! Мне нужен расчёт и чертёж шестерни. Точнее шкива. Диаметр — 270- 290 мм. Данные зуба — работать шкив будет с ремнём ГРМ авто ВАЗ-2108, шаг там дюймовый, 9,525 мм. Чертёж нужен в формате DXF, для резки шкива...

- Далее - 12 февраля 2019

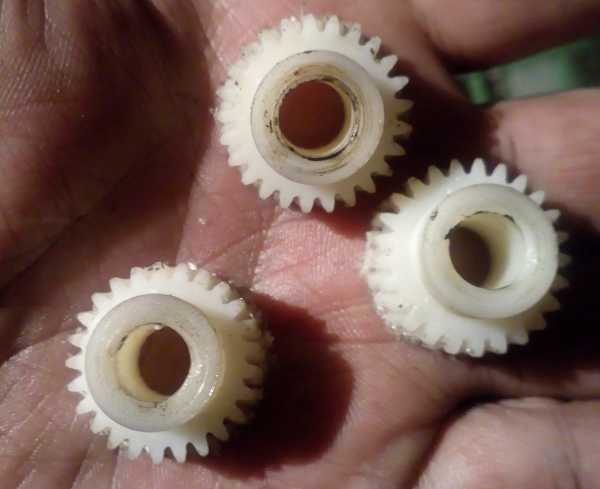

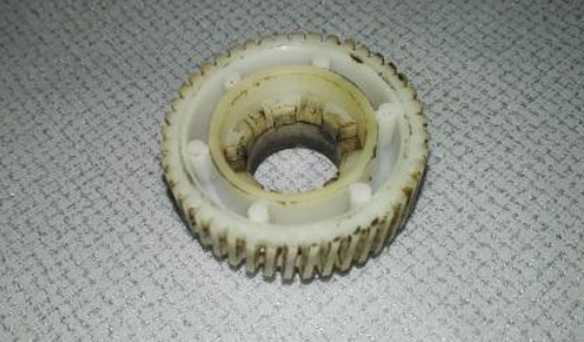

Требуется сделать две шестерни из пластика для моторчика люка. Живу в Казахстане. Подскажите сколько будет стоить? По поводу заказа пишите на электроную почту:...

- Далее - 4 февраля 2019

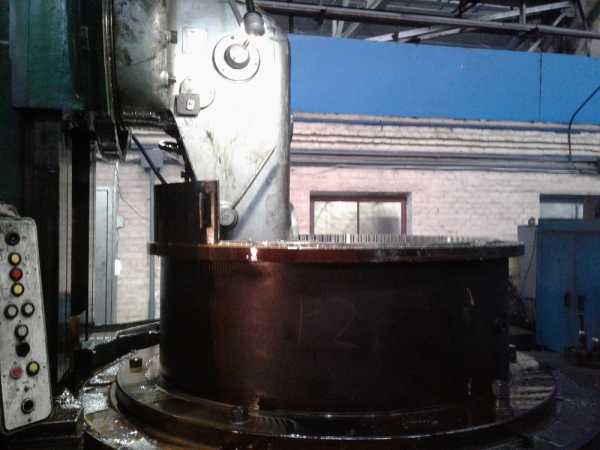

Очередной раз нарезаем шестерню модуль 20, 65 зубьев. Прямозубое колесо режим червячной фрезой «в малом корпусе». Диаметр «неудобный» — и на стойки не поставишь и на приспособлении свисает, что вызывает...

- Далее -
3 февраля 2019

Недавно нарезал звёздочку —  шаг 31,75, диаметр ролика 19,05, 29 зубьев на станке 53А30П. Размер делаем по наибольшей хорде, так как число зубьев нечётное и нет возможности измерить диаметр впадин. Но данный диаметр есть и...

- Далее - 3 февраля 2019

Нужна помощь в нарезке зуба 20 модуль, 29 зубьев. Одна деталь. Есть чертёж со всеми размерами. Нижний Тагил. Николай Александрович. +7 912...

- Далее - 26 января 2019

Давно обещал вам сделать данный обзор. К сожалению видео отснятое мной пропало, когда буду делать подобную деталь — обойму, я не знаю, может через год, может через пять лет. Тем не менее хотелось бы рассказать о...

- Далее - 26 января 2019

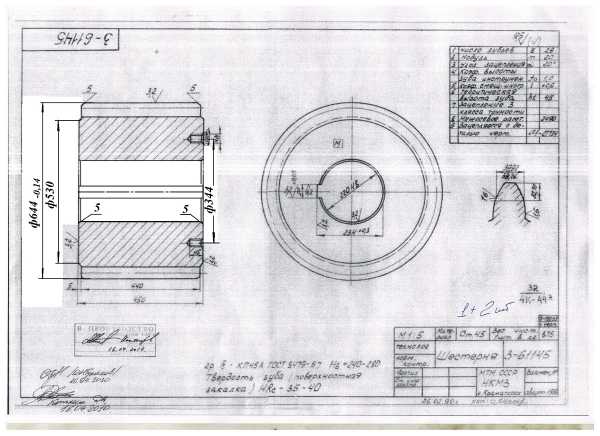

Высылаю чертежи на детали количество указано в вордовском файле. Посмотрите, можете ли изготовить, сроки изготовления (можно по временным группам). Пришлите предложение. Если возможно включите отдельной строкой...

- Далее - 25 января 2019

По работе многим зуборезчикам приходиться считать дифференциал. Для этого необходима некоторая литература и калькулятор. Подробнее я писал в статье как посчитать дифференциал. Но есть очень удобное приложение для...

- Далее - 12 декабря 2018

Шестерня на заказ. Ремень 3м-381-8. Надо пять штук из металла. Диаметр шестерни 20 мм. «Чертёж» какой сделал сам, прилагается. Евгений. Харьков. Украина. Почта:...

- Далее - 10 декабря 2018

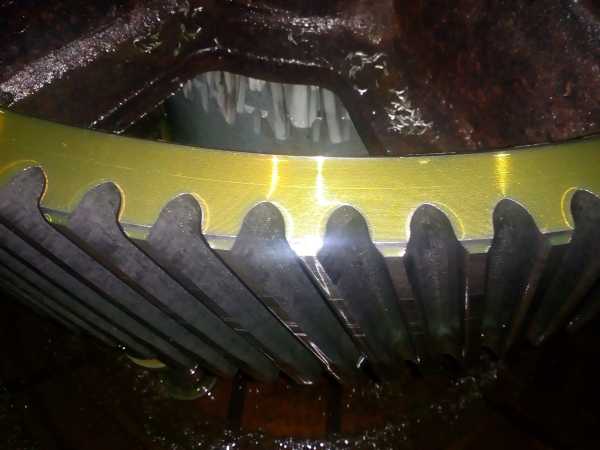

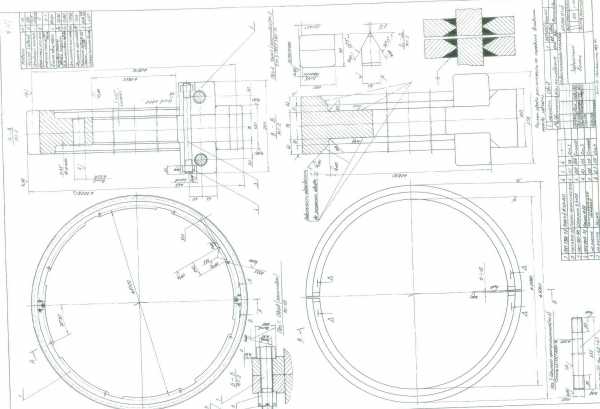

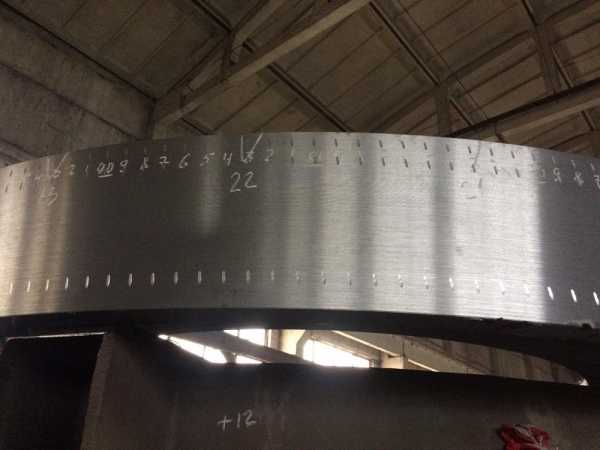

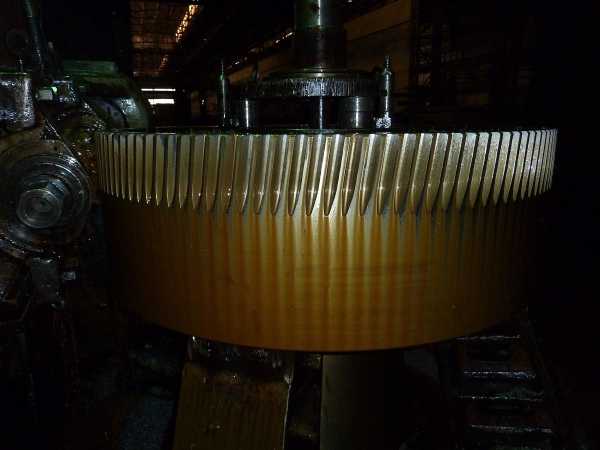

Нужен в готовом варианте зубчатый венец D 2160 мм из двух или четырех частей. На данный момент 1шт. Модуль 16, 132 зуба, косозубый. В чертеже меются все размеры. Все операции: токарная, зубофрезерная, фрезерная,...

- Далее - 10 декабря 2018

Есть возможность выполнять такую работу в Московской области, город Шатура. Ширина рейки (длина зуба) до 95 мм, только прямозубые. В отдельных случаях возможна нарезка зуба с передвижкой до 4000 мм. Это из заготовки...

- Далее - 10 декабря 2018

Добрый день. Возможно заказать такую шестерню: Необходимо определить модуль шестерни. Зубодолбёжная и зубофрезерная операции. Посоветуйте как и что! Наталья Король Адрес для связи (электронная почта):...

- Далее - 6 декабря 2018

  Нужна шестерня капролоновая косозубая с наклоном влево на 17 градусов. Количество зубьев = 80, диаметр наружний 43,5 мм. M=0,5 (модуль). H min=12 мм (толщина). Диаметр посадочный =10 мм (вообще можно любой). Количество — 2...

- Далее - 6 декабря 2018

Требуется изготовить косозубую шестерню со втулкой, со шпоночным пазом. Количество три штуки. Голубцов Борис Михайлович. Начальник производства ООО «АБТ-Пласт». http://www.abt-plast.ru/ Адрес: 445007, г.Тольятти, ул. Новозаводская,...

- Далее - 10 октября 2018

Добрый день есть возможность изготовить вал-шестерню и шестерню (прямозубые) для культиватора электрического Patriot Tesla 3. На схеме позиции 11 и 16: Сергей (Россия, Санкт...

- Далее - 26 сентября 2018

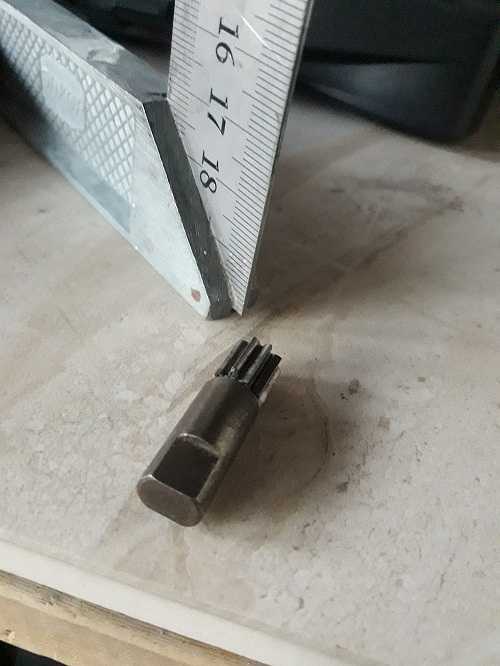

Добрый день. Лопнул от падения вал внутри редуктора небольшого шуруповерта AEG BS12C. Деталь небольшая, но в запчасти отдельно не поставляется. Редуктор в сборе стоит 2400р. — пол шуруповерта. Если сделать из хорошей...

- Далее - 24 сентября 2018

Добрый день! Есть ли техническая возможность изготовить, шестеренки для данного приводного барабана. Что для это необходимо предоставить? В связи с тем что у нас нет конструкторского отдела, мы можем отправить на ваш...

- Далее - 22 сентября 2018

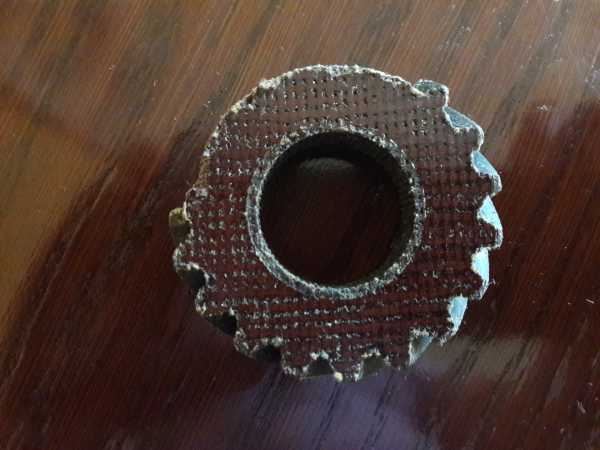

Нужна шестерня регулятора (текстолитовая) к мотокультиватору «Пчёлка». Зубья на шестерни выломаны и сама она очень выработана. Потребуется выполнить расчёт количества зубьев шестерни и размер. Поиск материала...

- Далее -

zuborez.info

Производство конических, прямозубых, секторных и др. виды шестерней.

В современных технологиях используются десятки видов различных механических передач, которые предназначены для передачи крутящегося момента от одного вала к другому. Так же есть виды передач, которые преобразуют поступательные движения во вращательные. В этих передачах используются различные виды шестерней, конические шестерни, цилиндрические и другие. Такие передачи используются там, где необходимо передать большую мощность при маленьком размере механизма.

Виды шестерней

Технологически все шестерни имеют основание с круговым (или продольным) зубчатым радиусом. Передача крутящегося момента происходит в результате зацепления зубьями двух (или более) шестерней. Практически все виды шестерней относятся к тому или иному виду:
  • Прямозубые шестерни;
  • Косозубые шестерни;
  • Шестерни с внутренним зацеплением;
  • Винтовые шестерни;
  • Секторные шестерни;
  • Шестерни с круговыми зубьями;
  • Конические шестерни;

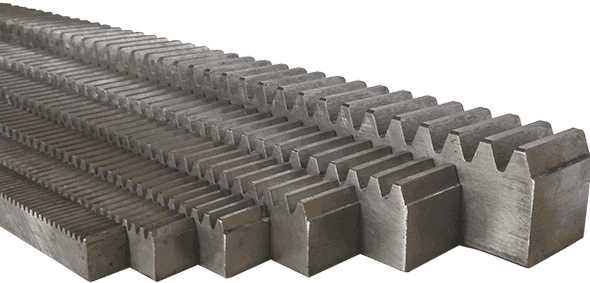

  • Зубчатые рейки;
  • Шестерня-звезда.

Прямозубые шестерни


Прямозубые шестерни используются наиболее часто и являются одними из первых придуманных зубчатых колёс. Прообразы прямозубых шестерней появились тысячи лет назад. Сейчас прямозубые шестерни изготавливают из различных материалов, металла, пластика, а так же изготавливают композитные детали используя сочетания разных металлов и пластика. Прямозубые шестерни позволяют передать поступательный момент только на валы, находящиеся в одной плоскости (параллельные).

Косозубые шестерни


Косозубые шестерни это усовершенствованные прямозубые шестерни. Здесь зубья находятся под различным углом. Данная конструкция позволяет уменьшить шум, увеличить плавность передачи и поднять допустимую передаваемую мощность, так как сами зубья имеют большую площадь, по сравнению с прямозубыми. Косозубые шестерни имеют некоторые недостатки, которые связаны с повышенным трением, в связи с увеличением площади зубьев.

Шестерни с внутренним зацеплением


Шестерни с внутренним зацеплением имеют зубья на внутренней поверхности, что позволяет ведущему и ведомому валу вращаться в одном направлении. Такие шестерни используются для создания механизмов с небольшими габаритами, в планетарных передачах, насосах. Шестерни больших габаритов устанавливаются в качестве поворотных устройств в башнях танков, для поворота крановых механизмов, вращения кабин разной строительной техники.

Винтовые шестерни

Винтовые шестерни имеют вид цилиндра, где зубья шестерней расположены по винтовой линии. Такие шестерни используются в непересекающихся валах, находящихся перпендикулярно друг к другу.

Секторные шестерни

Секторные шестерни имеют только некоторую часть обыкновенной шестерни. Такие шестерни используют там, где нет необходимости в полном обороте валов шестерней. Такие шестерни используются в шаговых механизмах, рулевых рейках.

Шестерни с круговыми зубьями

Шестерни с круговыми зубьями сделаны по оригинальной конструкции, где сами зубья шестерней имеют небольшой изгиб по радиусу. Такие шестерни имеют более плавный ход и высокую нагрузочную способность. Правда, изготовление таких элементов сложнее, а КПД механизмов снижено.

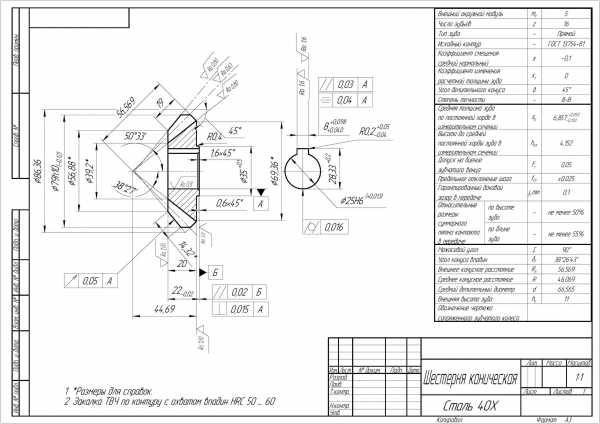

Конические шестерни


Конические шестерни имеют различные модификации, но основная их особенность – это передача вращательного движения в механизмах, где крутящиеся валы пересекаются на плоскости, то есть под углом близким к 90°. Конические шестерни бывают круговыми, тангенциальными, прямыми, криволинейными. Наиболее точный и распространённый пример использования конических шестерней – это дифференциал автомобиля. Шестерни такого вида используются в различных редукторах и сотнях разнообразных механизмов. Конические шестерни используются обычно в паре и она называется коническая зубчатая пара. Завод "Маяк" изготавливает конические шестерни на заказ, по чертежам, по образцам или на основании специфических устройств или механизмов, предоставленных заказчиком.

Шестерня звезда


Шестерня звезда используется с дополнительным элементом – цепью. Цепная передача всем известна на примере велосипеда. Такие конструкции используются для передачи вращательного и поступательного момента от одного вала к другому, которые находятся на некоторое расстояние друг от друга. Заменителем цепной передачи является ремённая. Но, в отличии от ремённой, цепная передача не вызывает проскальзывания.
Благодаря шестерённым передачам возможна работа миллионов механизмов. Во многих из них используются различные виды шестерней, благодаря чему сами механизмы имеют компактный вид.
Универсальности и компактности можно добиться, используя на одной шестерне сразу несколько видов зубьев. Несмотря на то, что изготовление сложных шестерней иногда связанно с технологическими тонкостями, и повышенной стоимости такого изделия, всё же они оправдывают себя.

Пример сложных шестерней (совокупность конической и прямозубой).

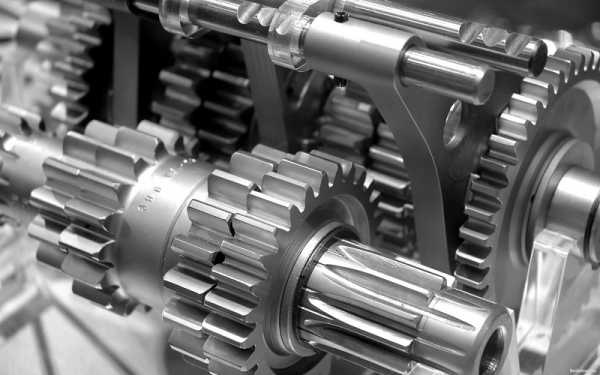

Шестерни разных видов в комплексном устройстве (коробка передач автомобиля)



zsm-m.ru

Кто как считает косозубые шестерни? - Зубообработка

Я много лет занимался изготовлением шестерён по изношенным деталям. В большинстве случаев о величине модуля можно только догадываться. Угломером замерить угол никто не сможет (поверьте опыту) у косозубых колёс нет прямолинейных повертностей. Кстати расчёт через ГОСТовские формулы ничего вам кроме заморочки не даст. ГОСТ подразумевает только расчёт пары зацепления и там необходимо знать многие исходные характеристики пары , при этом там присутствуют десятки формул зависящие друг от друга, пока все не просчитаешь данных не получишь. А получишь, то окажется, что либо диаметр не сходится, либо угол не совпадает. Единственный способ это расчётный по отпечатку. Прокатываешь шестерню по бумаге вдоль линейки, бруска(ровного), вплотную к нему. Линию вдоль линейки(бруска) прочертить. Вершины у шестерни должны быть без масла иначе отпечаток будет расплываться. Поверхность на которой это нужно проделывать должна быть деревянной. После прокатки выбираем несколько наиболее чётких отпечатков и замеряем углы от прочерченной линии. Находим среднюю величину. Зная наружный диаметр изношенной шестерни и угол, а также рассчитанный через высоту модуль решаем простую пропорцию: тангенс делительного угла равен делительному диаметру (вне зависимости от коэффициентов смещения от наружного диаметра отнимаем два модуля) делённому на наружный диаметр и умножить это отношение на тангенс угла замеренного на наружном диаметре. Найдя делительный угол делаем проверочный расчёт.



Мы пробовали так считать. Токарь получил градус 18, зуборезчик 15. Полчаса спорили. Мне так никто и не верил, что по формулам угол 20 градусов, т.к. я из них самый молодой. В итоге режем опытный образец с углом 20 гр, подсчитанный по формуле. Косинус угла=модуль(z1+z2) деленное на 2 межосевых расстояния. Получаем изделие, прикладываем к ответной шестерне. Идеальное сцепление. Но зуборезчик так и не согласился с моими расчетами. У него почему-то получился зуб острый на шестерни, хотя в зацеплении все хорошо работает. Я вот думаю, что он лишнего фрезой зашел.



Да, метод прокатки поможет только если образец принесли более меннее целый. Нам часто приносят шестерни, у которых зубья изношены до неузнаваемости. Вот тогда уж приходится помучиться.



Да, вопрос возник: кто на каком станке режет?

www.chipmaker.ru

Шестерни, шлицы, звёздочки. Нарезка зуба, настройка станков. Формулы.

Рубрика: Шестерни, шлицы, звёздочки. Нарезка зуба, настройка станков. Формулы.

В этой рубрике я расскажу вам о нарезке шестерней (косозубых, прямозубых, шевроных), звёздочек, шлицевого зацепления. Так же Вы узнаете настройки зубофрезерных станков. Всё взято из личного опыта зуборезчика! Тут я расскажу вам о самых необходимых расчётах и формулах!

Очередной раз нарезаем шестерню модуль 20, 65 зубьев. Прямозубое колесо режим червячной фрезой «в малом корпусе». Диаметр «неудобный» — и на стойки не поставишь и на приспособлении свисает, что вызывает...

- Далее -

Недавно нарезал звёздочку —  шаг 31,75, диаметр ролика 19,05, 29 зубьев на станке 53А30П. Размер делаем по наибольшей хорде, так как число зубьев нечётное и нет возможности измерить диаметр впадин. Но данный диаметр есть и...

- Далее -

Давно обещал вам сделать данный обзор. К сожалению видео отснятое мной пропало, когда буду делать подобную деталь — обойму, я не знаю, может через год, может через пять лет. Тем не менее хотелось бы рассказать о...

- Далее -

По работе многим зуборезчикам приходиться считать дифференциал. Для этого необходима некоторая литература и калькулятор. Подробнее я писал в статье как посчитать дифференциал. Но есть очень удобное приложение для...

- Далее -

Продолжаю осваивать зубострогальный станок 5А250. Второй раз работаю на данной модели. В этот раз выставлял резцы и деталь. Запускал, касался, ну и полностью нарезал. Резцы выставляются специальным приспособлением,...

- Далее -

Добрый день! Я в принципе уже «освоил» зубофрезерный станок 5К32А. В принципе обычный санок просто меньше чем на которых я работал, разница в пульте управления, ну и есть некоторые неприятные нюансы связанные с...

- Далее -

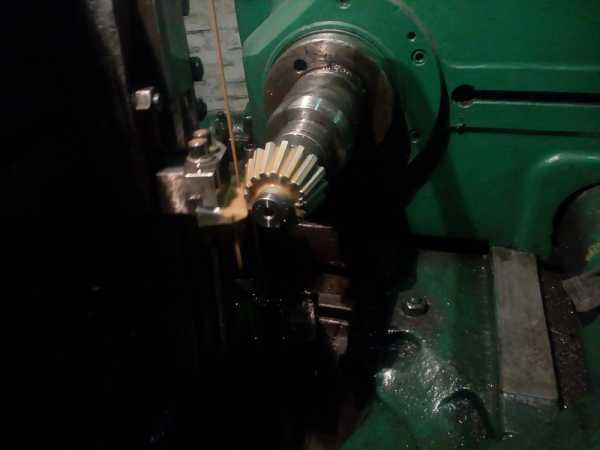

Зубострогальный станок 5А250 предназначен для нарезания конических шестернь с прямым зубом диаметром до 500 мм. По паспорту указанно что максимальный модуль нарезаемого колеса, шестерни модуль 8. На данном станке я...

- Далее -

Сообщение: Добрый день уважаемые коллеги. Прошу Вашего содействия в сложившейся ситуации: Наше предприятие специализируется на изготовлении и ремонте запасных частей к горнодобывающей и горнообогатительной...

- Далее -

По роду своей деятельности, а работаю я зуборезчиком, мне приходилось нарезать разные шестерни с разным зубом (прямым, косым, бочкообразным, 30-ти градусным). Зацепление Новикова приходилось нарезать всего лишь пару...

- Далее -

Доброго времени суток! Я далее продолжаю осваивать немецкий зубофрезерный станок GFL. Кто впервые слышит о данном станке, скажу что это небольшой валовый станок предназначенный для нарезки шестернь небольшого модуля...

- Далее -

Часто мне задают вопрос: Как определить модуль косозубой шестерни. Один из самых простых вариантов — обкатать фрезой, то есть методом подбора, вставить в шестерню фрезу и посмотреть совпадает ли шаг! Этот вариант...

- Далее -

Недавно заказали червячные шестерни модуль 0,8, угол наклона 4 08. Шестерни были выточены из материала — текстолита. Не знаю насколько долго проработают шестерни из данного материала, но думаю заказчик знает что он...

- Далее -

Понемногу осваиваю немецкий зубофрезерный станок GFL и вот очередная шестерня — модуль 1,75, число зубьев 28, угол наклона 33 градуса 26 минут. Угол наклона довольно большой, хорошо что зуб шестерни небольшой длины и...

- Далее -

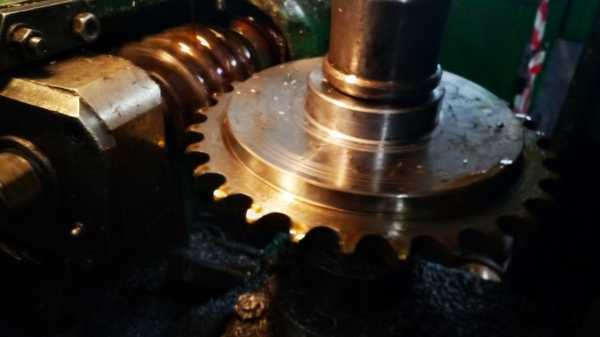

Вчера делал шестерни — червячные колёса. Шестерни очень маленькие, сейчас только осваиваю немецкий зубофрезерный станок GFL. Червячные колёса модуль — 0,8, число зубьев 25. Шестерни сделаны из специального...

- Далее -

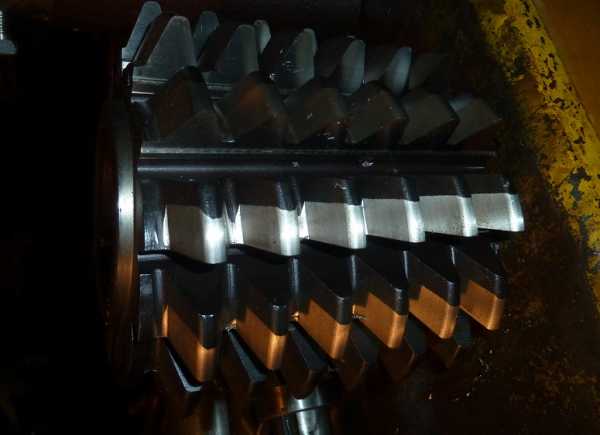

Недавно мне один человек задал такой вопрос: Какие бывают фрезы для обработки шестернь? Думаю опытные зуборезчики знают исчерпывающий ответ на это вопрос, а вот для новичков и просто интересующихся людей я с...

- Далее -

Раньше на большинстве предприятий гитару дефференциала считали технологи (по крайней мере насколько я это знаю). На данный момент на некоторых предприятиях дифференциал считают технологи, а на некоторых эта...

- Далее -

Сегодня рассмотрим как рассчитать диаметр шестерни. Сразу скажу что диаметр прямозубой шестерни имеет одну формулу, а диаметр косозубой шестерни имеет другую формулу. Хотя многие считают по одной формуле, это...

- Далее -

Данный вал шестерню я нарезал на зубофрезерном станке 5В370. Очень востребованный станок на котором можно делать шестерни от модуля 3, до модуля 20. Есть обкатка, так же есть единичное деление. Более того есть суппорт...

- Далее -

Осенью делал два вала шестерни на станке 5В375. Насколько я знаю, данный станок самый большой зубофорезерный, по крайней мере на просторах бывшего союза. О станке поговорим чуть позже, он имеет «индивидуальные»...

- Далее -

Данная шестерня лично для меня не представляет не каких сложностей в нарезке, так как диаметр хоть и довольно не маленький (для кого-то это колесо  покажется огромным, но всё относительно),  но колесо имеет жёсткость и...

- Далее -

Что такое модуль шестерни? Модуль шестерни это модель зуба, классификация, обозначение, характеристика. На моей практики встречались модуля от 0,4 до 45, есть и больше, но довольно редко. Есть основной и торцевой модуль....

- Далее -

Расчёт гитары деления на зубофрезерный станок, пожалуй одно из самых необходимых действий при настройки станка. Считать гитару деления должен уметь каждый зуборезчик (на некоторых предприятиях в чертежах написана...

- Далее -

zuborez.info
