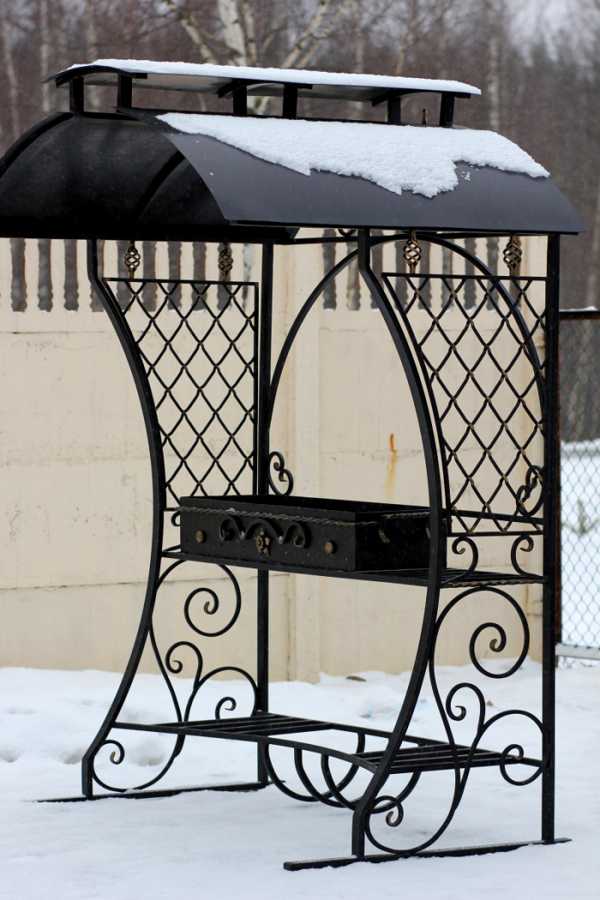

Кованые мангалы с крышей фото чертежи – оригинальные модели с металлическим навесом, виды и размеры, правильная конструкция железного изделия с крышкой

alexxlab | 13.04.2020 | 0 | Разное

Содержание

Мангал с крышей: фото вариантов для дачи

Если вы любитель дачных посиделок, то вам обязательно нужно приобрести мангал с крышей. Этот вид жаровни удобен тем, что ему не страшны никакие ливни. Ваше ароматное угощение будет защищено, по крайней мере, пока вы не отправите его в рот. Сегодня расскажем как выбрать лучший мангал с крышей, а интересные фото помогут заранее определиться с лучшей для вас моделью.

Жаровня с крышей удобна тем, что не нужно переживать по поводу дачной беседки

Содержание статьи

Мангал с крышей: его достоинства и недостатки

Если у вас нет беседки и уютной веранды, мангал с крышей – именно тот вариант, что вам необходим. Крыша мангала защитит ваши глаза и имущество от лишних испарений, а мясное блюдо от дождя.

Мангал с крышей удобен тем, что его можно расположить практически в любой точке вашего участка

Такие конструкции можно использовать даже при обильных осадках. Ведь ваша жаровня скрыта от непогоды.

Кроме того, мангальная с крышей обладает следующими преимуществами:

  • закрытая жаровня использует меньше топлива;
  • сам корпус из-за того, что осадки не попадают и не кипят, во время нагрева не ржавеет и выглядит более презентабельно;
  • мангал с крышей может служить дополнительным местом для хранения дров и других дополнительных приспособлений.

Единственное, что может служить недостатком – внушительные размеры и вес конструкции. Но это не столь важно, когда в планах большая мангальная вечеринка.

Часто мангальные имеют дополнительные аксессуары и полочки

Разновидности мангалов с крышей

Жаровни с крышей могут быть как стационарными, так и разборными. Конструкции второго типа в дождливый сезон можно разобрать и собрать. Стационарные конструкции более массивные, но и функционал у них больше.

Здесь может быть не только сам мангал, но и коптильня, а также другие дополнительные приспособления: вертел, казан или печь

Такие образцы чаще всего выполняются в индивидуальном порядке на заказ. Некоторые модели имеют съёмную крышу, либо она сменная. Такие решения весьма универсальны, габариты позволяют создать жаровню на свой вкус.

Статья по теме:

Беседка с мангалом: проекты, фото интересных решений, выбор материала, как правильно выбрать зону барбекю, особенности возведения беседки для дачи с мангалом — читайте в публикации.

Что входит в стандартный комплект мангала с крышей

Если вы присматриваете заводскую модель такой жаровни, то в стандартную комплектацию, помимо самой конструкции, обычно включены подстолье, кочерга, решётка.

Дополнительные аксессуары для мангальницы с крышей

Мастера очень любят использовать самые разные художественные приёмы в оформлении мангальной зоны. Такие арт-объекты призваны не только создать условия для приготовления шашлыка или других мясных деликатесов, но и вызвать зависть соседей.

Такие мангалы могут состоять не только из самой шашлычницы, но и вместительного столика и казана

Очень часто в такой жаровне предусмотрены отсеки для горячего и холодного копчения. В этом случае конструкцию снабжают вытяжкой.

Вариант мангальной с коптильной

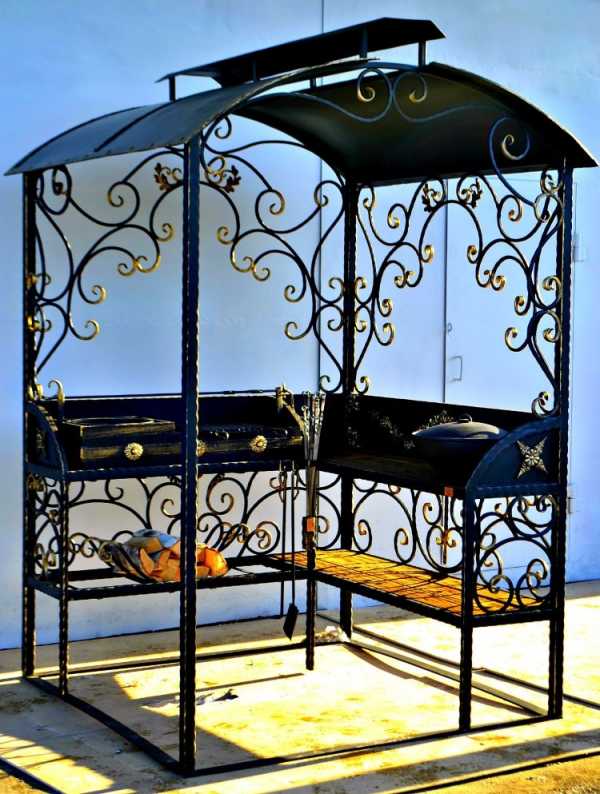

Фото интересных конструкций мангалов

Так какой же мангал с крышей лучше всего купить, спросите вы – тут всё зависит от набора функций. Если вы часто выезжаете за город – вам подойдут мобильные варианты. Если вы часто приглашаете гостей на дачу, то лучше всего выбрать многофункциональный стационарный вариант. Предлагаем изучить разные модели.

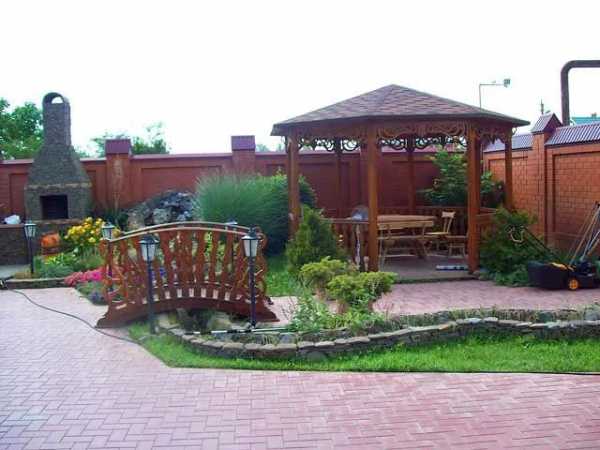

Мангалы из камня для дачи с печкой и крышей

Мангальные зоны из камня – дорогой, но долгосрочный вариант. Такие коптильни созданы, что называется «на века».

Мангалы из кирпича с печкой под казан и крышей

Достаточно интересные конструкции можно соорудить из кирпича.

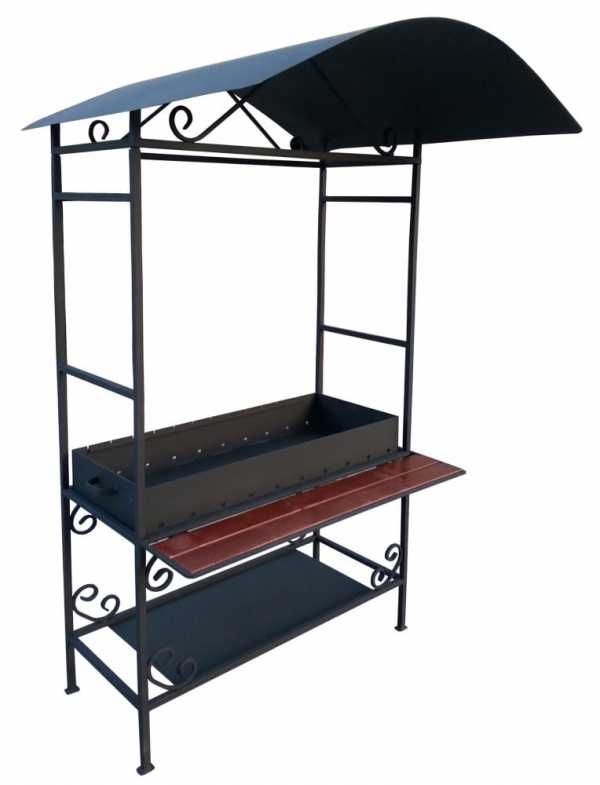

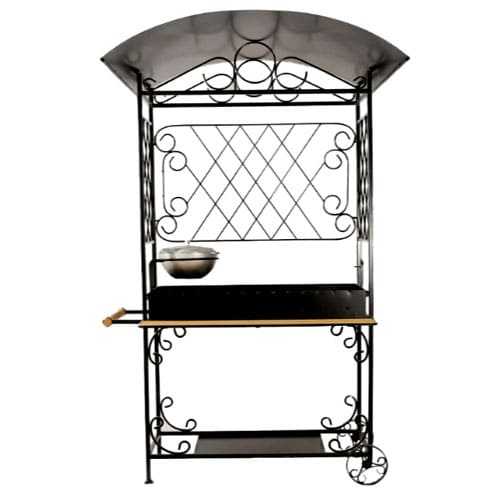

Металлические мангалы с навесами и столиками

Самыми популярными считаются мангалы из металла. Вариантов здесь множество – от самых простых, до изысканных.

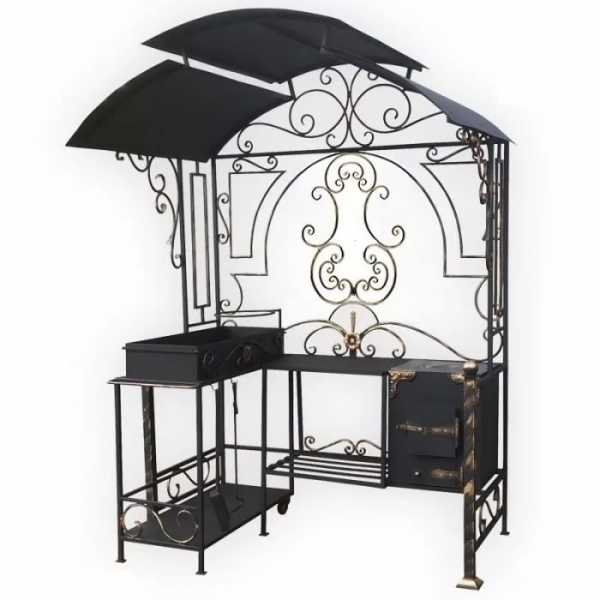

Кованые мангалы с крышей в продаже: фото моделей и цены

Давайте рассмотрим, какие модели можно найти в продаже. Для удобства, мы составили таблицу с ценами, по которой вы сможете понять, по какой цене можно купить жаровню с крышей.

Наименование моделиОписаниеСтоимость (по состоянию на апрель 2019 г.)

Мангал стальной с крышей АСК-38 Подмосковье, 155х105х220 см

  • Габариты: 220×105×155
  • Вес: 111 кг
  • Материал корпуса: сталь
  • Толщина стенок: 3 мм
  • Решетка: да
21318

Мангал дачный с крышей «Профессиональный»

  • Габариты:  950×430×210

Габаритные размеры:

  1. Диаметр: 3 мм
  2. Длина: 1340 мм
  3. Ширина: 430 мм
  4. Высота: 2190 мм
13650

Мангал для дачи профессиональный с крышей

  • Габариты: 950×430×210

Габаритные размеры:

  1. Диаметр: 3 мм
  2. Длина: 1340 мм
  3. Ширина: 430 мм
  4. Высота: 2190 мм
15500

Мангал Doorz с крышей профессиональный на колёсах МПК 2 Готика

  • Материал корпуса: сталь
  • Габариты: 71x130x200 см
  • Вес: 70 кг
  • Толщина стенок: 4 мм
  • На колесах
  • Со столиком
  • С крышей
  • С дровницей
14160

Как выбрать кованый мангал для дачи

Главное правило выбора жаровни – удобная высота. Для человека нормального роста комфортная высота топки составляет примерно 90 см. Чем тоньше металл, тем дешевле. С другой стороны, он легче деформируется.

Прежде всего, обратите внимание, где именно будет расположена жаровня

Важный момент! Обратите внимание на наличие сухой дровницы и сухой крыши для защиты от дождя и ветра.

Как сделать мангал с крышей из металла своими руками

При желании, можно сделать мангал с металлической крышей и самостоятельно. Для этого подготовьте чертёж, от этого будет зависеть расход материла и стоимость работ.

Один из вариантов мангальной зоны

Важно! На саму жаровню берите металлопрокат не тоньше 3 мм.

В идеале – нержавейку, но можно брать и чёрный металл и чугун. Металлический навес над мангалом может быть оцинковкой или профнастилом. Стойки лучше делать из квадратной трубы.

Видео мастер класс по изготовлению навеса для мангала своими руками

Если у вас есть опыт создания мангала своими руками, расскажите о нём другим читателям нашего он-лайн журнала.

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Кованые мангалы своими руками: фото и чертежи

Мангалы для многих являются обязательными элементами для дома или дачи. Они позволяют создавать очень вкусные и необычные блюда на открытом огне на природе.

Часто люди производят данные элементы своими руками. Для создания мангала используются различные материалы, но наиболее красивыми, оригинальными и яркими являются изделия, выполненные из металла путем ковки.

Элементы, для изготовления которых применяется художественная ковка, всегда будут актуальными и очень привлекательными. Изделия могут оснащаться защитной крышей, столиками, печью, казаном или другими дополнительными частями, упрощающими процесс их использования.

Характеристики кованых мангалов

Плюсы:

  • эскизы кованых мангалов многочисленны и уникальны, поэтому можно выбрать такой вариант, который будет подходить к конкретной территории;
  • художественная ковка позволяет получить изделия, которые будут неповторимыми, оригинальными, яркими и станут украшением дачи или частного участка;
  • конструкция будет удобной, причем ее форма может быть разной;
  • металл является безопасным для использования материалом;
  • уход за полученным изделием легкий, поскольку все элементы подвергаются разным способам очистки;
  • сделать такой мангал своими руками просто, если подойти к этому вопросу серьезно и обдуманно;
  • за счет качественного формирования изделия обеспечивается равномерное воздействие на мясо или иные продукты, поэтому получаются вкусные, сочные и оригинальные блюда;
  • затраты на работу являются небольшими, поскольку используется небольшое количество материала;
  • оснастить мангал можно крышей, которая будет защищать готовящиеся продукты от осадков и загрязнений, духовкой, печью или казаном для разноплановой и оригинальной готовки;
  • художественная ковка позволяет сделать такой мангал, который будет иметь долгий срок службы;
  • при воздействии огня все кованые элементы не деформируются и не прогорают;
  • поскольку кованый металл обладает большим весом, элементы из него не нуждаются в основании;
  • можно создать высокие бортики у мангала, чтобы обеспечить безопасность его использования и грамотный процесс готовки шашлыков или других блюд.

Минусы:

  • художественная ковка осуществляется с применением чугуна, который является хрупким материалом, поэтому нужно давать остывать мангалу естественным способом;
  • изделия отличаются большим весом, поэтому, поэтому они являются стационарными элементами для дачи;
  • если не делать элемент своими руками, а приобрести уже в готовом виде, то придется потратить большие деньги.

Выбор формы и размера мангала

Обычно каждый владелец дачи или частного участка желает сделать мангал оригинальным и неповторимым.

Популярными являются мангалы, сформированные в виде различных ярких элементов. Изделия могут быть выполнены в форме цветка или экзотического животного, сказочного персонажа или любого другого элемента. Если изделие оснащено крышей, то она обычно является резной.

Для создания такого мангала нужны чертежи. Часто оснащается мангал крышей, поэтому для нее также нужно найти схему.

Лучше всего для установки такого мангала выбрать на участке специальное место. Можно сформировать для дачи или частного дома отдельную зону отдыха, которая будет применяться и для готовки.

Процесс формирования кованого мангала

Нужно учитывать, что художественная ковка требует наличия хотя бы небольшой кузницы, оснащенной горном и наковальней.

Этапы формирования мангала:

  1. Находится или создается чертеж будущего кованого мангала, причем этот документ должен содержать данные о размере элемента, его параметрах и особенностях. Нужно выбрать глубину жаровни, длину, ширину и высоту самого устройства. Важно ориентироваться на то, каким ростом обладает человек, который будет самым главным пользователем мангала.
  2. Приобретаются необходимые материалы. Холодная сварка предполагает использовать листы из стали, обладающие нужными размерами, причем два листа нужны для поперечных и продольных стен, а один – для дна будущего мангала.
  3. Начинается формирование кованого мангала своими руками с создания ножек будущего изделия. Для этого можно пользоваться подходящей трубой, из которой делается 4 равных по длине элемента.
  4. Из профлиста нужно сделать небольшие отрезки, которые сгибаются под нужным углом, чтобы получить ручки жаровни.
  5. Из листов металла формируется дно и стенки будущего мангала, которые соединяются друг с другом сваркой.
  6. Далее к полученной коробке привариваются ножки.
  7. Все детали необходимо хорошо укрепить, для чего создается продольное сечение с помощью сварки.
  8. В полученной жаровне нужно сделать специальные отверстия, предназначенные для оптимальной циркуляции воздуха, поддерживающего горение.
  9. Если предполагается оснащать изделие крышей, то важно сделать ее из подходящего листа металла, или она может быть сформирована с помощью ковки.
  10. Полученная конструкция должна быть украшена элементами, для создания которых применяется художественная ковка. Для этого подготавливается ровный железный элемент, после чего в горн закидывается уголь, который нужно разогреть. Производится регулировка поддувала, и выставляется самая маленькая температура работы оборудования. Заготовки из металла накаливаются. Они укладываются на угли, далее с помощью молотка им придается нужная форма.
  11. Художественная ковка требует много усилий и времени, поэтому вся работа обычно выполняется в течение нескольких дней. Получаемые в результате работы детали прикрепляются к заранее созданному мангалу. Его можно оснастить крышей, выполненной с помощью ковки.
  12. Кованые элементы привариваются к мангалу, а швы и неровности, которые могут быть обнаружены, шлифуются с помощью болгарки.
  13. Мангал и все дополнительные части покрываются жароустойчивой краской или эмалью.

poluchi-teplo.ru

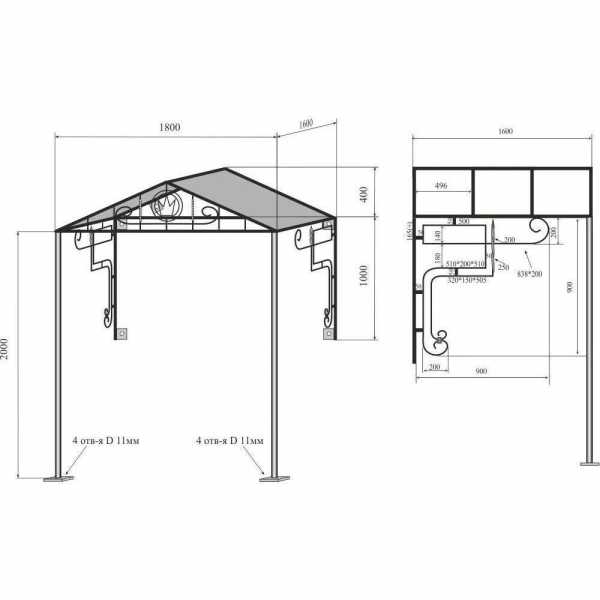

Создаем мангал с крышей своими руками для дачи: чертежи и фото

Уберечь шашлык от дождя может мангал с крышей. Он может быть как металлическим, так и кирпичным. Правда, второй вариант мангала не слишком нуждается в крыше, ведь его строение таково, что камера для приготовления шашлыка защищена от дождя. Однако, все равно есть смысл размещать его под крышей, ведь повар также нуждается в защите от дождя.

Строение металлической конструкции

Создание металлического мангала под крышей является более простым, чем строительство кирпичной печки с мангалом, коптильней, а также панелью для казана. Ведь не нужно делать очень сложную конструкцию. А она должна состоять из:

  1. Каркаса.
  2. Самого мангала.
  3. Крыши.
  4. Дополнительных столиков.

Особенности (размеры, вид) этих элементов зависят от конкретной модели. А таких моделей много. Радует то, что есть большое количество фото и чертежей. В итоге, людям, которые хотят самостоятельно сделать профессиональный крытый металлический мангал, нужно заняться поисками и выбором самого подходящего чертежа.  Выбранный чертеж позволит определить потребность в материалах.

Инструменты, материалы

Чтобы самостоятельно сделать стационарную конструкцию из металла, нужно взять следующие инструменты:

  1. Сварку.
  2. Болгарку.
  3. Уровень.
  4. Рулетку.
  5. Дрель.

В зависимости от особенностей конструкции, могут быть востребованы и другие инструменты, например, ножовка (на случай, если будет делаться своими руками деревянный столик).

Что касается материалов, то нужно запастись:

  1. Профильной трубой (размеры 40х40 мм.) или уголками.
  2. Кровельным железом (толщиной 4 мм. и более).
  3. Досками.
  4. Материалом для крыши.

Стоит сказать, что профильная труба позволяет создать наиболее простой в плане красоты мангал с крышей. Из нее будут сделаны стойки, полочка для дров, основание для закрепления крыши и жаровни. Эстетам стоит заменить трубу коваными прутьями. Они позволят создать более красивый каркас. Также можно докупить декоративные кованые изделия и приварить их к каркасу своими руками. Как видно, человек, который воплощает в жизнь увиденную на разных фото идею, имеет большой шанс реализовать свою фантазию.

Из кровельного железа будет создаваться жаровня.

Очень большое значение имеет правильный материал для крыши. Поскольку крыша будет находиться над мангалом, то ей придется «терпеть» дым, а также большую температуру. Большая температура снизу будет вызывать появление конденсата сверху. Из-за этого кровельный материал для мангалов с крышкой или без нее должен обладать такими качествами, как:

  • устойчивость к огню и жаре;
  • устойчивость к коррозии;
  • устойчивость к перепадам уровня влажности и температуры.

Лучше таким требованиям соответствует профнастил с покрытием, защищающим его от коррозии. Красоту этого материала часто изображают на фото.

Также могут подойти металлочерепица, керамическая черепица, а также шифер. Над металлическим мангалом не стоит делать навес из поликарбоната. Этот материал не любит повышенных температур. Кроме этого, он имеет способность к возгоранию. Если и делать навес из поликарбоната, то только в случае создания кирпичной печки с мангалом и коптильней.

Создаем жаровню

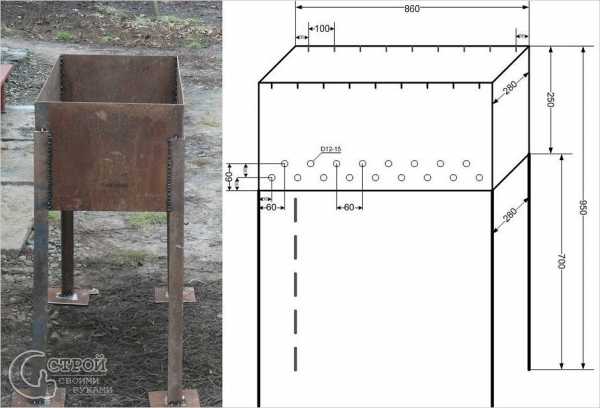

Все работы начинаются с изготовления жаровни. Хотя ее размеры могут быть указаны в чертеже, не лишним будет напоминание оптимальных величин. Практика показала, что на шампур с 6-8 кусками мяса достаточно ширины 22-25 см. Также может подойти 26 см. При этом между кусками остается место для колец лука. Что касается длины, то ее можно делать любой. При этом соблюдают правило: 80-120 мм на порцию (шампур).

Что касается высоты жаровни, то она должна равняться  180-200 мм. При этом следует делать вырезы в боковых стенках. Глубина вырезов – 50 мм. Это необходимо для соблюдения оптимального пространства между углями и шашлыком. А оно зависит от вида топлива. К примеру, между древесным углем и шашлыками должно быть 30-70 мм. Изменять высоту размещения шампуров можно, вставляя в прорези палочки. Реализацию этой хитрости часто изображают на видео.

Придерживаясь этих нюансов, сваривают своими руками профессиональную жаровню. Перед этим огнестойкий кровельный металл разрезают на пластины. В дне жаровни делают своими руками дырочки диаметром 10-15 мм. Их размещают в шахматном порядке. Они нужны для притока воздуха к очагу.

Каркас и крыша

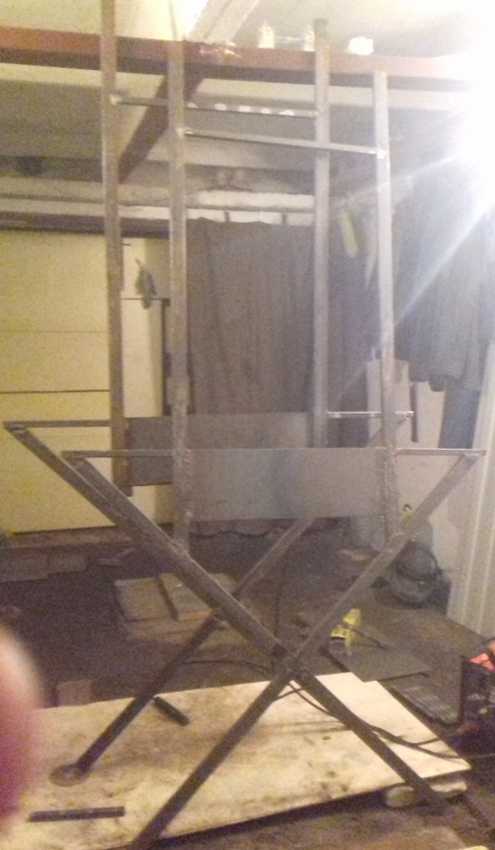

Каркас должен состоять из 4-6 вертикальных стоек, которые соединяются горизонтальными перегородками. Эти перегородки должны быть в трех местах: внизу, на уровне жаровни и вверху. При этом в передней части конструкции такие перегородки не делают. Исключение – перегородка под самой крышей. Средние боковые перегородки служат опорами для труб, на которые будет поставлена жаровня. Также на этих трубах можно сделать своими руками боковые столики. Они очень удобны, ведь можно ставить на них казан. Они бывают разные и, конечно, есть много их фото в Интернете.

Часто вертикальные стойки размещают по углам жаровни. Это не совсем хорошо, поскольку устойчивость конструкции с крышей становится плохой. Лучше сделать вертикальные опоры на углах крыши. В таком случае мангал с крышей будет стоять надежно. Он не перекинется от ветра.

Размеры крыши должны быть большими по сравнению с размерами жаровни. Чем они больше, тем лучше, ведь крыша должна защищать не только мясо, но и человека, который готовит его. Хорошо, если между краем мангала и крышей будет расстояние большее 50 см.

Некоторые хозяева также делают своими руками мангал со съемной крышей. Идея хорошая, но требует дополнительных усилий для снятия или монтажа крыши. Ситуацию может спасти профессиональный механизм. Его часто изображают на фото.

Дополнительные элементы

Целесообразно делать своими руками мангал с крышкой. Это улучшит защиту очага или шашлыка от бокового дождя. Также не лишней будет организация вытяжки и дымохода над мангалом с крышей и столом. Благодаря этому дым от огня не будет распространяться вокруг жаровни, а будет выведен подальше от профессионального повара и отдыхающих.

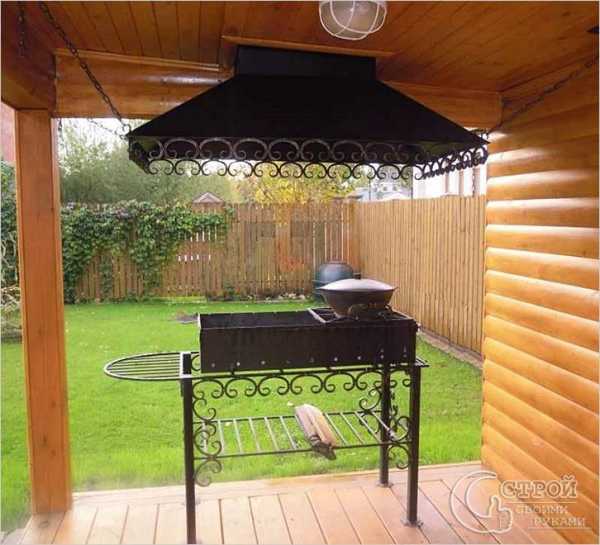

Если решено установить своими руками вытяжной колпак, то используют такой, высота которого равна 0,8 м. Эта величина является расстоянием от низа колпака до начала дымохода. По ширине и длине колпак должен быть на 0,6-1 метр больше, чем эти же параметры металлической коробки для очага. Такая особенность часто указывается на фото различных чертежей. Стоит позаботиться о том, чтобы можно было регулировать высоту вытяжки.

Также к каркасу можно приварить любые декоративные кованые изделия. Некоторые из них могут стать крючком для вспомогательных инструментов, например, лопатки для пепла. В результате получится очень удобный профессиональный мангал дачный с крышей МД 5.

Создаем кирпичную конструкцию

Строительство кирпичного мангала под крышей начинается с выбора места, на котором будет находиться конструкция и беседка, накрытая поликарбонатом. После проводится планирование размеров мангала из кирпича. Для этого стоит посмотреть различные фото и порядовки. Это позволит выбрать наиболее подходящий вариант. Хочется добавить, что в случае возведения кирпичных мангалов под крышей из поликарбоната, стоит делать такую печь, которая будет иметь коптильню и варочную панель для казана. В казане можно будет сварить много разных блюд.

Строительство мангала из кирпича начинается с заливки фундамента. Глубина бетонной стяжки должна соответствовать конструкции. Здесь есть правило: на каждый ряд кирпича должна быть стяжка в 1,5 см. То есть, если будет 26 рядов, то толщина размещенного в земле бетонного основания должна составлять 39 см. Этот фундамент должен быть длиннее и шире на 10 см., чем длина печи. Такую особенность обозначают на разных фото.

Для заливки фундамента роют котлован, засыпают на дно 7-10-сантиметровый слой песка и ставят арматурную сетку. Между ней и песком должно быть пространство. Далее своими руками заливают цементную смесь, ждут ее высыхания и стелют рубероид.

Отдельную бетонную стяжку нужно залить для беседки, которая будет накрыта поликарбонатом.

Особенности кладки

Сначала строят печь из кирпича, а затем беседку, которую накроют поликарбонатом. Печь с панелью для казана возводят так, как предусматривает выбранная порядовка. При этом важно соблюдать определённые правила.

Так, для строительства конструкции с коптильней, мангалом и топкой для казана используют глиняно-песчаный раствор. Гипсовые и цементные смеси не подходят. Жирность раствора должна быть нормальной. Для проверки этой характеристики мастерок нужно окунуть в смесь и вытянуть. Если на нем остался ровный 2-3-сантиметровый слой, то жирность нормальная. Более толстый слой говорит о чрезмерной жирности. Снижают ее добавлением песка или воды.

Швы между кирпичами стоит делать 3-4-миллиметровыми. Исключение составляет шов между шамотным и простым кирпичом. Его толщина должна равняться 6-13 мм. Ту часть печи, которая находится под мангалом, можно делать из пустотелого кирпича. Для остальной части конструкции с местом для казана используют цельный кирпич. При этом топку под казан и камеру-мангал, в которой будет очаг, обкладывают шамотным кирпичом.

Когда печь с мангалом и коптильней завершена, приступают к строительству  беседки. Работы выполняют согласно выбранному чертежу. Столбы беседки можно сделать из кирпича, труб или дерева. В качестве кровельного материала можно выбрать поликарбонат с толщиной 26 мм. или любой другой материал. После создания крыши из поликарбоната проводят декоративные работы: выкладывают плиткой пол беседки и отделывают печь.

poluchi-teplo.ru

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат – труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

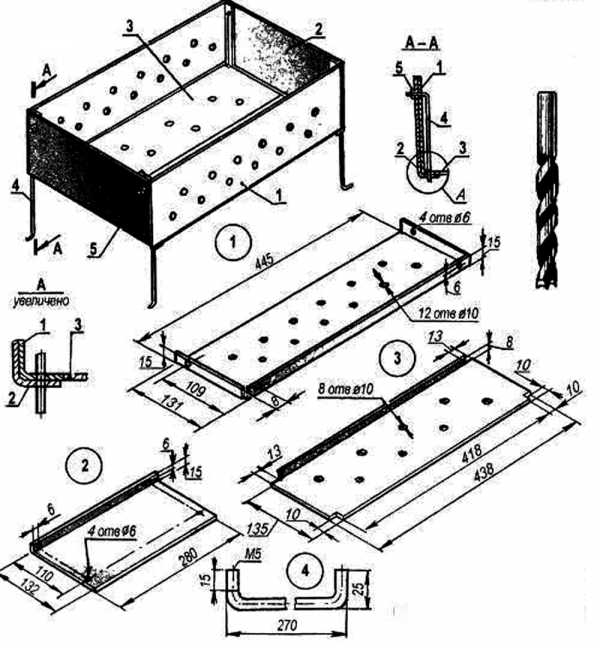

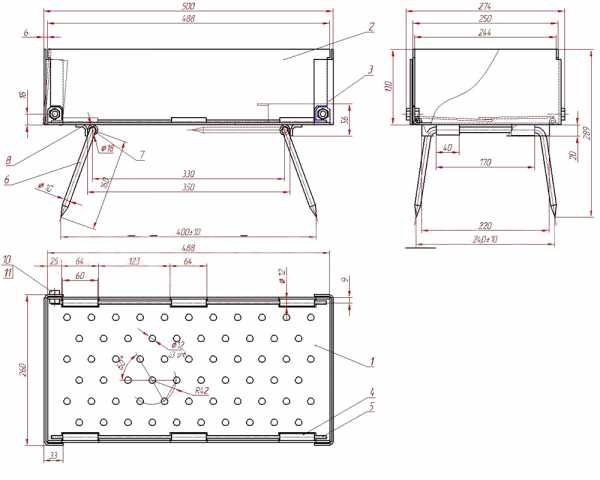

Мангал из металла своими руками самый простой (1 вариант)

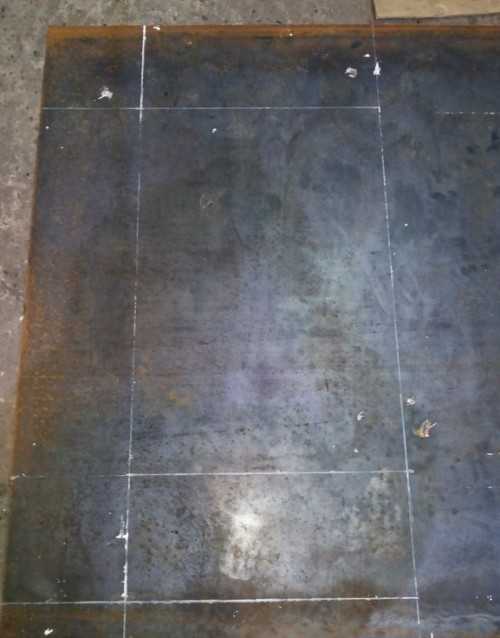

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.

 Итак, когда все готово, то необходимо пропилить проточки на металле.

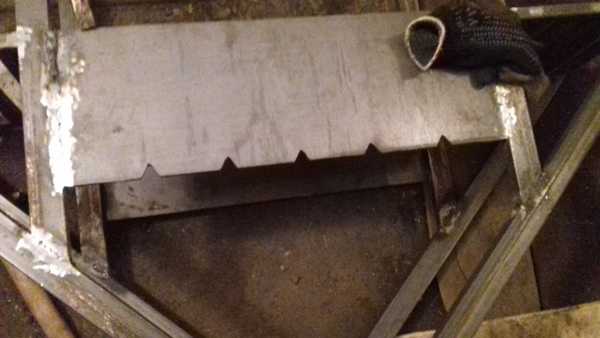

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

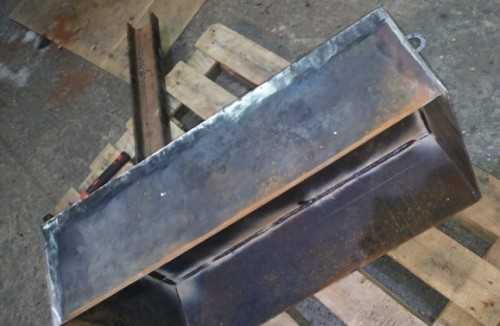

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье “Мангал из газового балона своими руками”.

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше “родного” дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

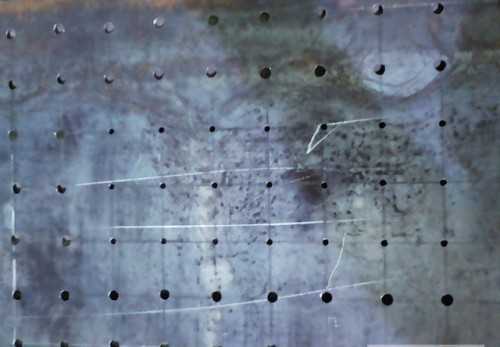

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения “второго” дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат – трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под “второе” дно.

Теперь используя болты и гайки прикручиваем “второе” дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить “первое” дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!

 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами – 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.



Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

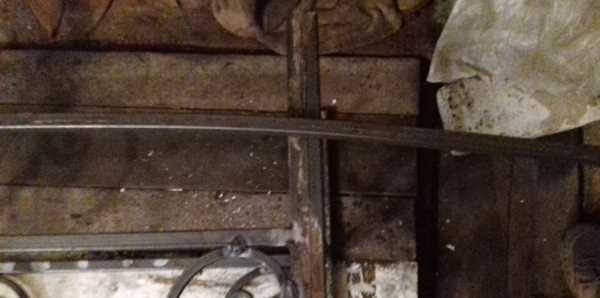

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла – профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье “Мангал из газового баллона своими руками”. Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь “Переносной разборный мангал”.

Видео мангала из металла своими руками

xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai

чертежи и схемы для изготовления

Мясные блюда имеют наибольшую популярность в кулинарии всего мира. Наиболее востребованный метод приготовления белкового деликатеса – на костре. Именно поэтому люди и придумали такое приспособление как мангал. С помощью данной конструкции насладиться блюдом с пылу, с жару можно в любое время, при этом прихоти погоды не станут помехой. Мангал может быть стационарным или мобильным. Оба варианта имеют свои достоинства и недостатки.

Приготовление мясных, рыбных и овощных блюд на огне – это неповторимый аромат и вкус, который ни с чем не сравнить. Мобильный (переносной) вариант используется для отдыха на природе. Его габариты незначительны и чаще всего все элементы складные или разборные. Для частого использования на приусадебном участке сооружают более мощную конструкцию – мангал с крышей. Самый распространенный материалы для изготовления: кирпич или металл.

Фото 1 Простая модель мангала с крышей и секцией для горючих материалов.

Дачные мангалы с крышей – это лидеры, среди всех изделий, что предназначены для приготовления блюд на огне. Несомненно, в выборе играет роль не только визуальная привлекательность, но и удобный функционал. Для декора изделия часто применяют кованные элементы.

Фото 2 Художественные кованные элементы с ажурными завитками придают изделию оригинальный шарм.

Основные достоинства

Мобильный вариант мангала можно расположить под крышей жилого дома, но такое расположение достаточно опасно и может привести к возгоранию. Стоит рассмотреть комплексные проекты мангалов с беседками представленные на нашем портале.

Явное преимущество мангала с крышей – защитные функции. Проще говоря, повару, что занимается приготовлениями, не страшны любые погодные условия, будь это дождь или палящее солнце. Мало того, защищены здесь и продукты питания, а также дрова. Такое изделие позволяет применять его круглый год.

Недостатки

Вне зависимости от существенных преимуществ, есть и недостатки у мангалов с крышей. К ним относят:

  • дороговизну материалов, особенно, если в изделии применяются кованные элементы;
  • габариты конструкции не позволяют ее перемещать. Чаще всего мангал является стационарным приспособлением.

Модификации мангалов с крышей

При выборе мангала с крышей не стоит останавливаться на простых вариантах. Существует множество моделей с расширенным функционалом, которые отвечают потребностям даже самым требовательным клиентам. Поэтому изначально необходимо определиться, какими основными характеристиками должно обладать изделие:

  1. Эстетическая сторона.
  2. Эксплуатационные требования.
  3. Финансовое соответствие.

Более подробно о правилах выбора чугунного мангала можно прочитать в дополнение к этому материалу.

Стационарные мангалы с крышей подразделяют на такие виды:

  • мангал с барбекю;

[Фото 3 Интересное сочетания мангала-барбекю с крышей.]

  • беседка с мангалом;

Фото 4 Встроенные в беседку мангал дает возможность создать уютный уголок среди приусадебного ландшафта.

  • с печью и казаном;

Фото 5 Комплект с печью и казаном позволяет готовить не только шашлыки, но и вкусный гарнир.

  • разделочным столом;

Фото 6 Столик, что располагается рядом с мангалом дает возможность производить все разделочные работы непосредственно вблизи печного устройства, что значительно сокращает время на приготовления.

  • с печным устройством.

Фото 7 Мангал с печным устройством – дуэт, который заменит даже самую современную кухонную плиту.

Все вышеперечисленные модификации обладают стойкими эксплуатационными характеристиками. Пища, приготовленная на таком изделии,имеет особый вкус. Комфортные дополнительные функции позволяют расширить возможности повара и делают кулинарный процесс более комфортным.

Конструкция крыши сделана таким образом, чтобы дымовые отходы подымались вверх и попадали в вытяжку. Но большинство вариантов представлены с покатой кровлей. Такого вида крыша, не дает застаиваться осадкам. Достаточно часто ее оборудуют желобками и отливом, что помогает отводить осадочную воду.

Процесс установки изделия

Чаще всего мангал сооружают как стационарную конструкцию. Его значительный вес не позволяет легкое передвижение, поэтому определившись с участком под печную конструкцию, можно создать неповторимое обрамление вокруг этой зоны, к примеру:

  • сделать дорожку из плитняка, тротуарной плитки или брусчатки с рисунком;
  • монтировать скамейки;
  • создать вблизи небольшую беседку;
  • облагородить участок различными кустарниками и цветами и т.д.

Фото 8 Интересное дизайн-решение для облагораживания ландшафтной зоны вокруг мангала.

Исходя из габаритов мангала с крышей будет определяться его постоянное местонахождение. Слишком близкое расположение с жилой постройкой не желательно, т.к. продукты горения могут попадать в помещение.

Совет! Определяясь с местоположением мангала необходимо помнить и о удобствах в приготовлении, т.е. коммуникации не должны находится на дальнем расстоянии.

Не стоит забывать и о важном элементе – полочке для горючих материалов (дровница). Размещенные здесь дрова защищены от осадков и будут всегда готовы к использованию. Можно выбрать усовершенствованную конструкцию, например, с дополнительными стеллажами, где можно хранить необходимый кухонный инвентарь, приправы, в общем, все необходимое для бесперебойного кулинарного процесса. Крыша же сохранит первоначальный вид мангала и убережет его от появления ржавчины.

Сооружаем мангал своими руками

Самостоятельное изготовление мангал с крышей – это творческий процесс. Автор может создать уникальный проект, который будет обладать всеми необходимыми характеристиками, исходя из личных предпочтений. Даже с небольшим конструкторским опытом можно воплотить задуманную модель печного устройства.

Совет! Проектный чертеж – это важный процесс, который можно доверить только специалисту. Точные расчеты и параметры изделия, с учетом всех требований автора помогут создать мангал, что прослужит не одно поколение.

Фото 9 Схема-чертеж классической модели мангал с крышей.

Для устойчивого размещения стационарного изделия необходима заливка фундаментного основания. Ножки конструкции погружаются в бетонную смесь. Такой способ надежно фиксирует габаритный мангал.

Важно знать: Аккуратно выполненные сварочные работы являются залогом успеха качества и эстетического вида готового изделия. По окончанию сварки швы зачищаются и обрабатываются антикоррозийными средствами.

В некоторых случаях возможны неточности в расчетах, но эти моменты могут быть легко исправлены. Для исключения поломок изделия, при изготовлении берется высококачественный металл, без производственно-технологических дефектов.

Толщина листового металла также имеет большое значение и влияет на эксплуатационный срок изделия. Стоит помнить, что постоянное воздействие высоких температур на металл, ухудшает его качество.

В днище мангала необходимо проделать отверстия для создания тяги во время процесса горения дров или угля. Помимо этого, для удобства фиксации шампуров и их проворачивания, на мангале можно сделать вертикальныепрорези, которые изготавливаются с шаговым расстоянием5 – 10 см друг от друга.

Фото 10 Схематическая инструкция по самостоятельной сборке металлического мангала.

По предварительно размеченной поверхности проводится вырезка каждого отдельного элемента будущего изделия. Стоит учитывать, что каждая сторона должна быть увеличена на 3-5 см для стыковочных швов. Болтами или сварочным аппаратом проводится процесс сборки мангала, привинчивая или приваривая детали.

По окончанию процесса сборки мангала, приходит время для монтажа крыши. Определение высоты стоек зависит от конкретных параметров конструкции.

Фото 11 Чертеж навеса над мангалом из сотового поликарбоната.

Варианты крыши над мангалом могут быть такой конфигурации:

  • полукруглой;
  • двухскатной: мансардная или разноскатная;
  • щипцовая;
  • шатровая;
  • с дымоходом и без него.


Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.
Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

stroysvoimirukami.ru

Мангалы из металла своими руками: размеры, фото и советы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Содержание статьи

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится


Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов


Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха


Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Статья по теме:

Больше видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и т.д.) можно найти на страницах популярного онлайн-журнала HomeMyHome.ru. Кроме этого, там Вы найдете множество полезнейшей информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция


В этой модели ножки в рабочем положении фиксируются специальными уголками


В сложенном состоянии ширина мангала – примерно 40 мм


Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»


Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
