Кпгсн кабель: Кабель КПГСН – технические характеристики, описание, расшифровка

alexxlab | 02.03.2023 | 0 | Разное

Кабель КПГСН — Цены, конструкция и тех. характеристики

Кабельная энциклопедия → Кабели для нестационарной прокладки

ГОСТ 24334-80,  ТУ 16.К73.05-93

КПГСН 3х25+1х10

КПГСН 3х50+1х16

Расшифровка

К

ПГ

С

Н

кабель
повышенной гибкости
с сердечником
не распространяющий горение

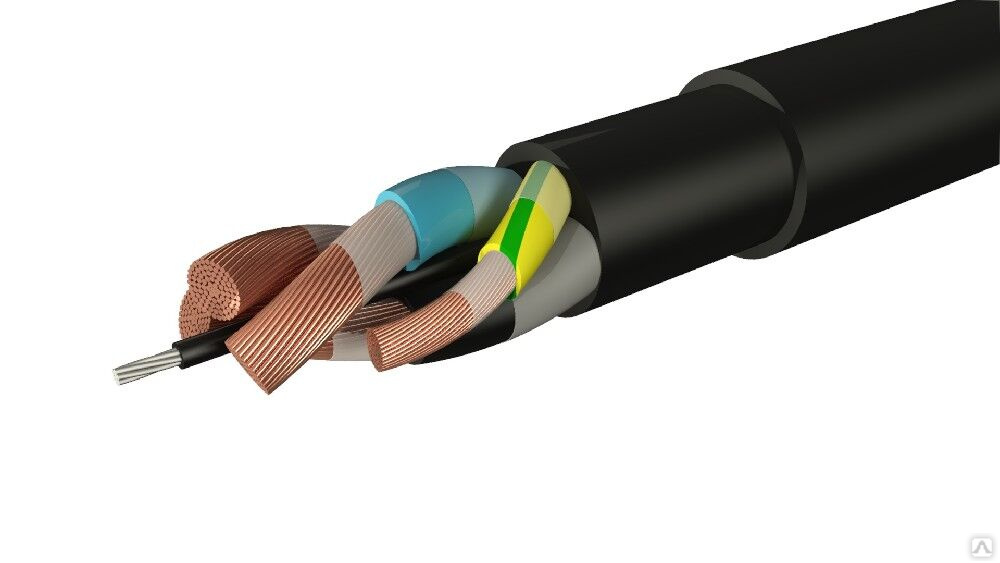

Конструкция

1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу по ГОСТ 22483-2012:
   — три основные жилы номинальным сечением 2,5…185 мм2;
   — нулевая жила или жила заземления номинальным сечением 1,5…95 мм2;
   — вспомогательные жилы номинальным сечением 1,5…16 мм2.

2. Изоляция из резины номинальной толщиной 0,8…2,2 мм. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.

3. Изолированные жилы скручены в кабель вокруг сердечника из резины круглого или профильного сечения и покрыты тальком или слоем синтетической плёнки.

4. Одно- или двухслойная оболочка из не распространяющей горение маслостойкой резины повышенной эластичности суммарной номинальной толщиной 1,9…6,0 мм.

Технические характеристики


Номинальное переменное напряжение660 В частотой до 400 Гц
Номинальное постоянное напряжение1000 В
Испытательное переменное напряжение2,5 кВ частотой 50 Гц
Время выдержки при испытании5 мин
Сопротивление изоляции при 20 °Сне менее 50 МОм·км
Строительная длина100…150 м в зависимости от сечения жил
Маломеры в партиине более 20% кусками от 20 м
Допустимая температура нагрева жил75 °С
Минимальный радиус изгиба5 наружных диаметров
Допустимая раздавливающая нагрузка8 кН, 800 кгс
Диапазон рабочих температур−30. ..+50 °C
Срок службыне менее 2,5 лет с даты изготовления

Купить из наличия


КПГСН 3х10+1х6,02,340км
КПГСН 3х10+3х6,00,012км
КПГСН 3х16+1х6,00,004км
КПГСН 3х2,5+1х1,55,306км
КПГСН 3х25+1х100,054км
показать ещё 10 ↓
КПГСН 3х4,0+1х2,52,847км
КПГСН 3х4,0+1х2,5+1х2,50,050км
КПГСН 3х6,0+1х4,02,385км
КПГСН 3х6,0+1х6,00,600км
КПГСН 3х70+1х250,063км
КПГСН 4х0,750,091км
КПГСН 4х100,044км
КПГСН 4х2,50,100км
КПГСН 4х6,00,012км
КПГСН 5х1,53,050км
Посмотреть поставщиков

Производители


ООО «Камский кабель», Пермь
ООО «Рыбинсккабель», Рыбинск
АО «Сибкабель», ООО «ХКА», Томск
Посмотреть маркоразмеры

Цены из заявок

Уже 30 дней нет предложений на КПГСН.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для КПГСН. Попробуйте подобрать муфту по характеристикам.

Маркоразмеры


  • КПГСН 3х2,5+1х1,5
  • КПГСН 3х2,5+1х1,5+1х1,5
  • КПГСН 3х2,5+1х1,5+2х1,5
  • КПГСН 3х4,0+1х2,5
  • КПГСН 3х4,0+1х2,5+1х2,5
  • КПГСН 3х4,0+1х2,5+2х2,5
  • КПГСН 3х6,0+1х4,0
  • КПГСН 3х6,0+1х4,0+1х4,0
  • КПГСН 3х6,0+1х4,0+2х4,0
  • КПГСН 3х10+1х6,0
  • КПГСН 3х10+1х6,0+1х6,0
  • КПГСН 3х10+1х6,0+2х6,0
  • КПГСН 3х16+1х6,0
  • КПГСН 3х16+1х6,0+1х6,0
  • КПГСН 3х16+1х6,0+2х6,0
  • КПГСН 3х16+1х10
  • КПГСН 3х16+1х10+1х6,0
  • КПГСН 3х25+1х10
  • КПГСН 3х25+1х10+1х10
  • КПГСН 3х25+1х10+2х10
  • КПГСН 3х25+1х16
  • КПГСН 3х35+1х10
  • КПГСН 3х35+1х10+1х10
  • КПГСН 3х35+1х10+2х10
  • КПГСН 3х35+1х16
  • КПГСН 3х50+1х16
  • КПГСН 3х50+1х16+1х10
  • КПГСН 3х50+1х16+2х10
  • КПГСН 3х50+1х25
  • КПГСН 3х50+1х25+2х10
  • КПГСН 3х70+1х25
  • КПГСН 3х70+1х25+1х10
  • КПГСН 3х70+1х25+2х10
  • КПГСН 3х70+1х35
  • КПГСН 3х70+1х35+1х10
  • КПГСН 3х70+1х35+2х10
  • КПГСН 3х95+1х35
  • КПГСН 3х95+1х35+1х10
  • КПГСН 3х95+1х35+2х10
  • КПГСН 3х95+1х50
  • КПГСН 3х95+1х50+1х10
  • КПГСН 3х95+1х50+2х10
  • КПГСН 3х120+1х35
  • КПГСН 3х120+1х35+1х16
  • КПГСН 3х120+1х35+2х16
  • КПГСН 3х120+1х70
  • КПГСН 3х120+1х70+1х16
  • КПГСН 3х120+1х70+2х16
  • КПГСН 3х150+1х50
  • КПГСН 3х150+1х50+1х16
  • КПГСН 3х150+1х50+2х16
  • КПГСН 3х150+1х70
  • КПГСН 3х150+1х70+1х16
  • КПГСН 3х150+1х70+2х16
  • КПГСН 3х185+1х70
  • КПГСН 3х185+1х70+1х16
  • КПГСН 3х185+1х70+2х16
  • КПГСН 3х185+1х95
  • КПГСН 3х185+1х95+1х16
  • КПГСН 3х185+1х95+2х16

цена и характеристики на сайте ООО «Рустехнологии»

Конструкция

1. проводящие ток многопроволочные медные жилы, соответствуют 5 классу согласно ГОСТ 22483-2012: — три основные жилы номинальным сечением 4,0 мм2; — нулевая жила либо жила заземления номинальным сечением 2,5 мм2.
2. Изоляция из резины номинальной толщиной: — 1,0 мм у основных жил; — 0,9 мм у нулевой жилы либо жилы заземления. допустимо наложение на токопроводящую жилу синтетической плёнки для избежания прилипания изоляции.
3. Изолированные жилы скручены в кабель вокруг сердечника из резины круглого или профильного сечения и покрыты тальком либо слоем синтетической плёнки.
4. Однослойная оболочка из не распространяющей горение маслостойкой резины повышенной эластичности номинальной толщиной 2,0 мм.


Применение

КПСГН — это марка силовых кабелей повышенной гибкости. Она используется для подключения подвижного оборудования и подъемной техники к электросетям, работающим под постоянным напряжением до 1 кВ или под переменным напряжением до 0. 66 кВ частотой 400 Гц. Основной район эксплуатации данных изделий — регионы с умеренным климатом, однако некоторые производители выпускают и разновидности для применения в тропических регионах.

Кабель КПСГН обладает достаточно высокой влагостойкостью. Его с одинаковым успехом можно прокладывать на суше и в несудоходных водоемах, в сухих помещениях с естественной вентиляцией и помещениях с повышенной конденсацией влаги — например, в подвалах и шахтах. Кроме того, специальная оболочка делает кабели данной марки невосприимчивыми к воздействию смазочных масел и других агрессивных веществ, что позволяет использовать их для подключения сельскохозяйственных машин.


Технические характеристики

Переменное напряжение, номинальное660 В частотой до 400 Гц
Постоянное напряжение, номинальное1000 В
Испытательное переменное напряжение на пробой2,5 кВ частотой 50 Гц
Время выдержки при испытании5 мин
Длительно допустимая токовая нагрузка50 А
Сопротивление изоляции при 20 °Сне менее 50 МОм·км
Строительная длинане менее 150 м
Маломеры в партиине более 20% отрезками от 20 м
Допустимая температура нагрева жил75 °С
Минимальный радиус изгиба5 наружных диаметров
Допустимая раздавливающая нагрузка8 кН, 800 кгс
Диапазон рабочих температур−30−+50 °C
Срок службыне менее 2,5 лет с даты производства

Обозначение наименования – Кабель КПГСН 3х4,0+1х2,5

кабель
повышенной гибкости
с сердечником
не распространяющий горение
3 основные жилы
номинальное сечение жилы 4,0 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2


Гост, ТУ регламентирующие производство

ГОСТ 24334-80
ТУ 16. К73.05-93


Дополнительные характеристики

Количество основных жил/пар жил3
Cечение основной жилы4,0
Количество дополнительных жил1
Cечение дополнительной жилы2,5
Расчётная масса410,0 кг/км
Наружный диаметр15,5 мм

Вы можете отправить заявку электронной почтой и мы сделаем Вам выгодное предожение на Кабель КПГСН 3х4,0+1х2,5
