КР-450 станок координатно-расточный двухстоечный. Паспорт, схемы, характеристики, описание
Сведения о производителе координатно расточного станка КР-450
Станок координатно расточной модели КР-450 выпускал Владимирский завод прецизионного оборудования, основанный в 1935 году
и Куйбышевский завод координатно-расточных станков, основанный в 1963 году.
Станки, выпускаемые Владимирским станкостроительным заводом
- КР-450 – станок координатно-расточный двухстоечный 380 х 520
- КШ-400 – станок круглошлифовальный сверхвысокой точности полуавтомат Ø 200 × 400
- КШ-600 – станок круглошлифовальный сверхвысокой точности полуавтомат Ø 200 × 600
- ОФ-55 – станок фрезерный широкоуниверсальный повышенной точности 260 х 630
- СФ-250 – станок фрезерный широкоуниверсальный высокой точности 245 х 630
- ТПУ-125 – станок токарный с ЧПУ Ø 125 х 320
- ФС-250 – станок фрезерный широкоуниверсальный 250 х 620
- ФС-300 – станок фрезерный широкоуниверсальный повышенной точности 300 х 630
КР-450 станок координатно-расточной двухстоечный повышенной точности.
Назначение и область примененияКоординатно-расточной станок КР-450 производился с 1945 года.
Расточной станок КР-450 предназначен для обработки отверстий в тех случаях, когда расстояние между их осями должно быть выдержано с высокой точностью 0,006 мм.
На станке КР-450 можно производить разметку и обработку фасонных контуров.
Станок КР-450 может быть использован как высокоточная измерительная машина.
Принцип работы и особенности конструкции станка
КР-450Для обработки отверстий, заданных в полярной системе координат, станок снабжен круглым и универсальными столами. Универсальный стол дает возможность производить обработку наклонных отверстий и плоскостей. Погрешность в исполнении двух отверстий:
- а) под любым центральным углом не более 1 мин
- б) под любым углом наклона не более 1,5 мин
Различные вспомогательные принадлежности, прилагаемые к станку КР-450, расширяют его эксплуатационные возможности.
КР-450 Общий вид координатно-расточного станка

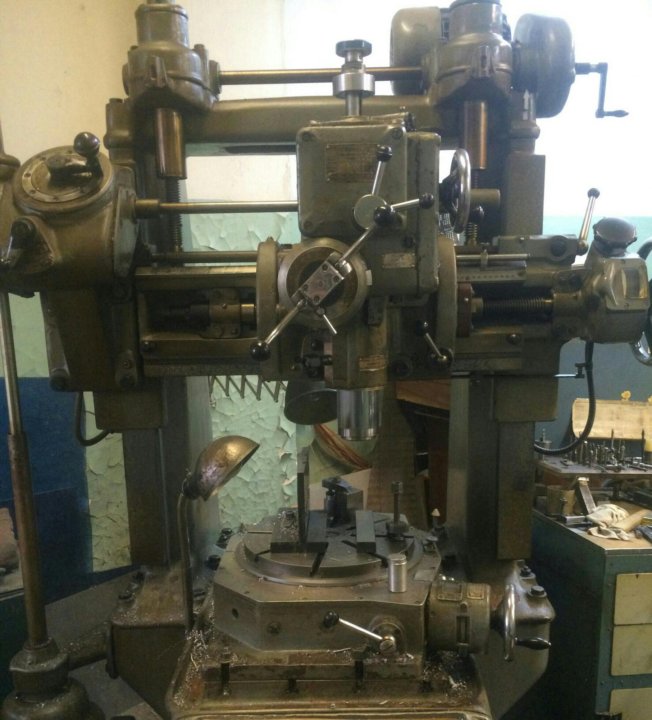

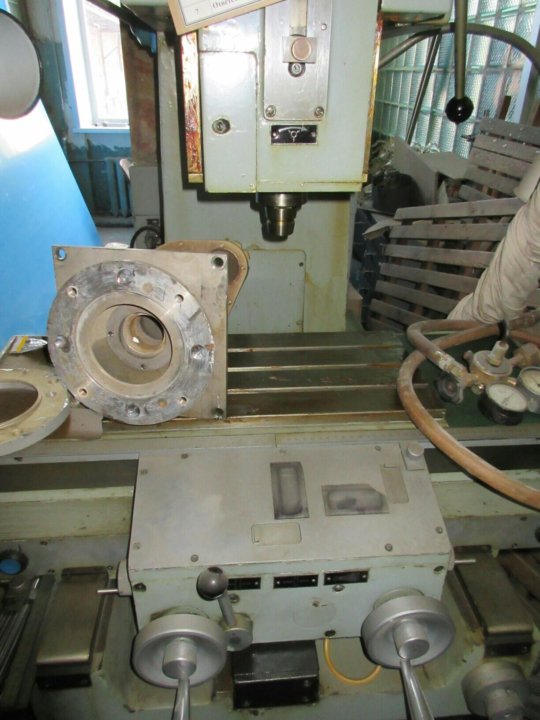

Фото координатно-расточного станка КР-450

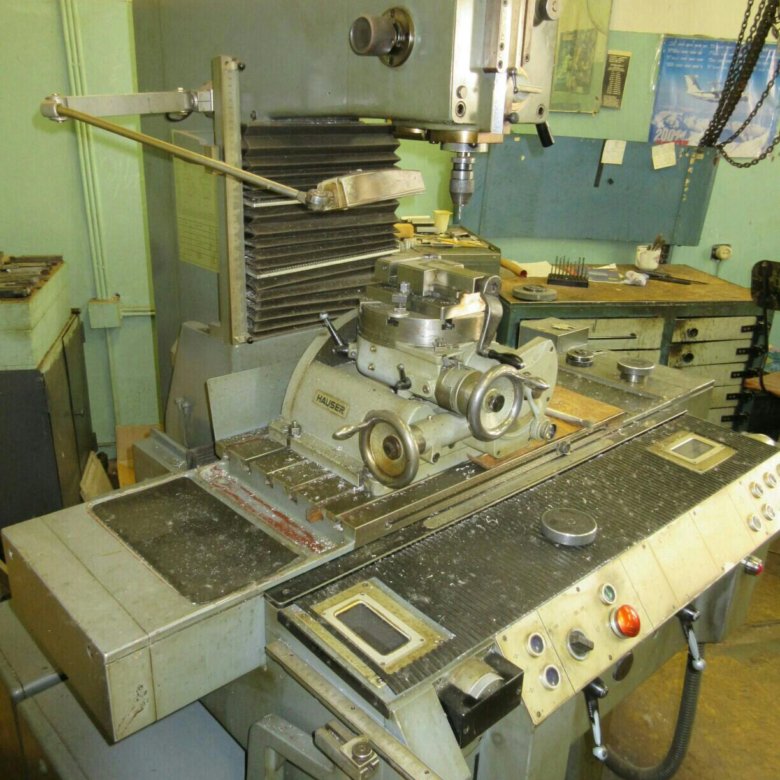

Фото координатно-расточного станка КР-450
Фото координатно-расточного станка КР-450. Скачать в увеличенном масштабе
Фото координатно-расточного станка КР-450
Фото координатно-расточного станка КР-450. Скачать в увеличенном масштабе
Фото координатно-расточного станка КР-450
Фото координатно-расточного станка КР-450. Скачать в увеличенном масштабе
КР-450 Расположение органов управления координатно-расточным станком
Расположение органов управления расточным станком КР-450
Расположение органов управления расточным станком КР-450. Скачать в увеличенном масштабе
Схема кинематическая координатно-расточного станка КР-450
Кинематическая схема координатно-расточного станка КР-450
Кинематическая схема координатно-расточного станка КР-450. Скачать в увеличенном масштабе
Читайте также: Производители фрезерных станков в России
Технические характеристики координатно-расточного станка КР-450
| Наименование параметра | КР-450 | |
|---|---|---|
| Основные параметры станка | ||
| Класс точности (Н,П,В,А,С) | П | |
| Рабочая поверхность стола, мм | 380 х 520 | |
| Наибольшее перемещение стола продольно (X), мм | 450 | |
| Наибольшее поперечное перемещение шпиндельной бабки (Y), мм | 300 | |
| Наибольшее вертикальное перемещение пиноли шпинделя (Z), мм | 120 | |
| Наибольшее вертикальное установочное перемещение траверсы, мм | 390 | |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 150. .540 | |
| Наибольший диаметр сверления в стали 45, мм | 25 | |
| Наибольший диаметр расточки в стали 45, мм | 100 | |
| Наибольшая масса обрабатываемого изделия, кг | 300 | |
| Рабочий стол | ||
| Величина ускоренного перемещения стола, мм/мин | нет | |
| Пределы рабочих подач стола при фрезеровании, мм/мин | нет | |
| Пределы медленных доводочных подач стола при фрезеровании, мм/мин | нет | |
| Перемещение стола на одно деление лимба, мм | 0,01 | |
| Перемещение стола на один оборот лимба, мм | 5 | |
| Перемещение стола на одно деление нониуса, мм | 0,001 | |
| Шпиндельная бабка. Шпиндель | ||
| Частота вращения шпинделя, об/мин (ступеней) | 55,90,340,550 150,240,910,1500 (8) | |
| Скорость установочных (ускоренных) перемещений шпиндельных головок, мм/мин | нет | |
| Внутренний конус шпинделя (внутренний конус) | Морзе 2 | |
| Пределы рабочих подач гильзы вертикального шпинделя и стола, мм/об | 0,025; 0,05; 0,1; 0,2 (4) | |
| Точность станка | ||
| Точность координатных перемещений стола и шпиндельных головок, мм | 0,001 | |
| Точность установки координат, мм | 0,004 | |
| Привод | ||
| Количество электродвигателей на станке | ||
| Электродвигатель привода главного движения, кВт (об/мин) | 0,85 (940) | |
| Электродвигатель привода перемещения стола (постоянного тока), кВт (об/мин) | ||
| Электродвигатель привода перемещения шпиндельных головок и шпинделей (постоянного тока), кВт (об/мин) | ||
| Электродвигатель привода перемещения Траверсы, кВт (об/мин) | ||
| Электронасос охлаждающей жидкости (об/мин) | ||
| Габарит станка | ||
| Габариты станка, включая ход стола и салазок с рекомендуемым расположением оборудования, мм | 1710 х 1425 х 2150 | |
| Масса станка с приставным оборудованием, кг | 1300 |
- Аврутин С.
В. Основы фрезерного дела, 1962 - Аврутин С.В. Фрезерное дело, 1963
- Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
- Барбашов Ф.А. Фрезерное дело 1973, с.141
- Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
- Блюмберг В.А. Справочник фрезеровщика, 1984
- Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
- Копылов Р.Б. Работа на фрезерных станках,1971
- Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
- Кувшинский В.В. Фрезерование,1977
- Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
- Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
- Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
- Плотицын В. Г. Наладка фрезерных станков,1975
- Рябов С.А. Современные фрезерные станки и их оснастка, 2006
- Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
- Тепинкичиев В.К. Металлорежущие станки, 1973
- Чернов Н.Н. Металлорежущие станки, 1988
- Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978
Список литературы:
В. Основы фрезерного дела, 1962
Г. Наладка фрезерных станков,1975Связанные ссылки. Дополнительная информация
Станок координатно-расточный КР450 | Станочный Мир
- Главная /
- Справочник
- Станки советские, российские, импортные – справочная информация
- Станки советские, российские, импортные – справочная информация
- Станок координатно-расточный КР450
Предназначен для обработки отверстий в тех случаях, когда расстояние между их осями должно быть выдержано с высокой точностью 0,006 мм. и На станке можно производить разметку и обработку фасонных контуров.
Технические характеристики станка КР450
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | |
| Длина рабочей поверхности стола, мм | 525 |
| Ширина стола, мм | 380 |
| Наибольшее перемещение по осям X,Y,Z, мм | 450_300_120 |
| ЧПУ | – |
| Пределы частот вращения шпинделя Min/Max, об/мин. | 55 – 1500 |
| Мощность, кВт | 0.6 |
| Габариты, мм | 1550_1450_2150 |
| Масса, кг | 1200 |
| Начало серийного выпуска, год | |
| Завод-производитель |
