ОПН 3—10 кВ УХЛ2

НАЗНАЧЕНИЕ

Скачать документацию

ОПН-РТ/TEL предназначены для гарантированной защиты наиболее ответственного электрооборудования в сетях класса напряжения 6–10 кВ с изолированной или компенсированной нейтралью. ОПН-РТ/TEL рекомендуется применять в условиях частых и интенсивных воздействий перенапряжений для защиты трансформаторов электродуговых печей, изоляции кабельных сетей, электрических генераторов, двигателей и другого ответственного оборудования.

ОПН-РТ/TEL-3 разработаны специально для защиты выпрямителей тяговых подстанций электрифицированных железных дорог и другого электрооборудования класса напряжения 3 кВ.

ОПН-КР/TEL предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью. Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей.

Ограничители серии ОПН — РT/TEL
Номинальное напряжение:	3 −10 кВ
Наибольшее длительно допустимое рабочее напряжение:	4,0; 6,9; 7,2; 10,5; 11,5 кВ
Пропускная способность:	760 А
Ток взрывобезопасности:	20 кА
Категория размещения:	УХЛ 2

org/Table”>

Ограничители серии ОПН — KP/TEL
Номинальное напряжение:	6 −10 кВ
Наибольшее длительно допустимое рабочее напряжение:	6,0; 6,9; 10,5; 11,5; 12,0 кВ
Пропускная способность:	300 А
Ток взрывобезопасности:	20 кА
Категория размещения:	УХЛ 2

Ограничители перенапряжений серии TEL | Продукция

Нелинейные ограничители перенапряжений (ОПН) серии ОПН/TEL предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты 48-62 Гц от коммутационных и грозовых перенапряжений. При их разработке были использованы последние технологические достижения и опыт эксплуатации ОПН в отечественной и зарубежной практике. Ограничители рекомендуется применять вместо вентильных разрядников соответствующих классов напряжения при проектировании, эксплуатации, техническом перевооружении и реконструкции электроустановок.

Серия ОПН/TEL включает в себя два типа серийно изготавливаемых ограничителей:

ОПН-КР/TEL предназначены для надежной защиты электрооборудования в сетях класса напряжения 6-10 кВ с изолированной или компенсированной нейтралью. Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. Изготавливаются для наружной и внутренней установки (УХЛ1 и 2 по ГОСТ 15150).
ОПН-PT/TEL предназначены для гарантированной защиты наиболее ответственного электрооборудования в сетях класса напряжения 3-10 кВ с изолированной или компенсированной нейтралью. Ограничители типа ОПН-PT/TEL-3 специально разработаны для защиты выпрямителей тяговых подстанций электрифицированных железных дорог и другого электрооборудования класса напряжения 3 кВ (например, линейных высокочастотных заградителей воздушных линий электропередачи). Остальные типы ОПН-PT/TEL рекомендуется применять в условиях частых и интенсивных воздействий перенапряжений для защиты трансформаторов электродуговых печей, изоляции кабельных сетей, электрических генераторов, двигателей и т.п. Изготавливаются для внутренней установки (УХЛ2 по ГОСТ 15150).

Все типы ОПН/TEL предназначены для эксплуатации при следующих условиях:

Высота над уровнем моря: не более 1000 м;
Температура воздуха: -60 °С до +55 °С.

Влажность окружающей среды:

Среднегодовое значение 80% при 15 °С;
Верхнее значение 100 % при 25 °C.

С начала 90-х годов 20-го века ограничители серии ОПН/TEL проявили себя в эксплуатации как надежные и необслуживаемые высоковольтные аппараты, эффективно защищающие различные типы электрооборудования от перенапряжений. В настоящее время в странах Содружества и за рубежом в эксплуатации находится более 150 000 ограничителей данного типа.

Наряду с известными преимуществами металлооксидных ограничителей перенапряжений, таких, как отсутствие сопровождающего тока после затухания волны перенапряжения, непрерывное подключение к защищаемой сети, способность поглощать большие энергии, и пр.

ОПН/TEL обладают дополнительным набором привлекательных характеристик благодаря применению металлооксидных резисторов с нестареющими характеристиками в сочетании с применением уникальной технологии сборки в полимерный корпус:

Необслуживаемость на протяжении всего срока службы;
Неограниченный коммутационный ресурс;
Глубокий уровень ограничения перенапряжений;
Широкий номенклатурный ряд рабочих напряжений;
Стабильность нестареющих характеристик;
Взрывобезопасность и сейсмостойкость;
Высокая надежность в эксплуатации;
Стойкость к атмосферным загрязнениям;
Удобство встраивания в распредустройства;

Малые вес и габариты;

При эксплуатации ОПН/TEL не тебуется применение счетчика срабатывания, в следствие неограниченного коммутационного ресурса. Ограничители перенапряжений ОПН/TEL полностью соответствуют требованиям международного стандарта МЭК 60099-4 и ГОСТ 163576-83.

Входному контролю и приемо-сдаточным испытаниям подвергаются 100% комплектующих и готовых изделий. Гарантийный срок эксплуатации — 5 лет. Изделия не требуют дополнительных проверок и испытаний как перед вводом в эксплуатацию, так и в ее процессе.

Ограничители перенапряжений типа ОПН-КР и ОПН-РТ имеет сертификаты качества и безопасности системы УкрСЕПРО, а система управления качеством производства сертифицирована на соответствие требованиям международного стандарта ISO 9001:2008 (КЕМА).

Параметр	ОПН-КР/TEL – X/X УХЛ1
Параметр	0,23/0,275	0,4/0,46	6/6,9	6/7,2	10/12,0	10/12,6
Класс напряжения, кВ	0,23	0,4	6	6	10	10
Наибольшее длительно допустимое напряжение, действующее значение, кВ	0,275	0,46	6,9	7,2	12,0	12,6
Номинальный разрядный ток (при импульсе 8/20 мкс), кА	10	10	10	10	10	5
Остающееся напряжение, кВ, не более:
– при коммутационном импульсе тока 30/60 мкс с максимальными значениями:
125 А	–	–	16,2	16,9	29,7	32,7
500 А	–	–	17,0	17,2	31,3	35,2
– при грозовом импульсе тока 8/20 мкс с максимальными значениями:
5000 А	1,0	1,6	20,0	20,8	36,9	40,2
10000 А	1,2	2,0	21,5	22,4	39,6	43,0
20000 А	–	–	24,0	25,0	44,1	47,3
Классификационный ток (амплитуда), мА	1,4	1,4	1,4	1,4	1,4	1,0
Классификационное напряжение промышленной частоты, действующее значение, кВ, не менее	0,33	0,5	7,7	8,3	13,8	15,4
Ток проводимости, мА, не более:
– амплитуда	0,6	0,6	0,6	0,6	0,6	0,6
– действующее значение	0,45	0,45	0,45	0,45	0,45	0,45
Максимальная амплитуда импульса тока 4/10мкс, кА	100	100	100	100	100	65
Удельная энергия ОПН, кДж/кВ Uнд, не менее	4	4	3,6	3,6	3,6	0,8
Пропускная способность, А	250	250	250	250	250	150
Максимальное изгибающее усилие, Н	305	305	305	305	305	305
Длина пути утечки, мм	50	50	235	235	370	310
Масса, кг, не более	0,35	0,35	1,05	1,05	1,5	1,2
Высота, мм, не более	41	43	115	115	162	158

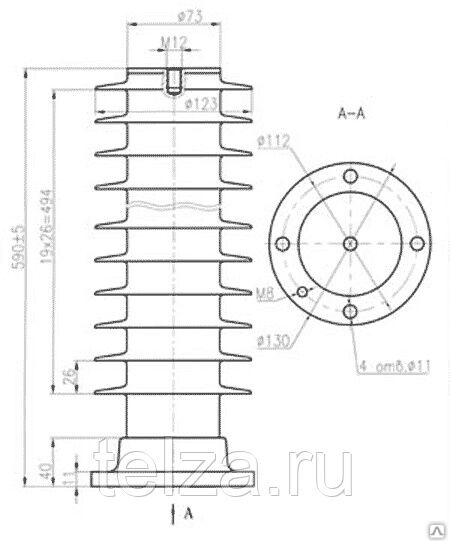

Присоединительные и габаритные размеры, мм	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок

Параметр	ОПН-КР/TEL – X/X УХЛ2
Параметр	6/6,0	6/6,6	6/6,9	6/7,2	10/10,5	10/11,5	10/12,0
Класс напряжения, кВ	6	6	6	6	10	10	10
Наибольшее длительно допустимое напряжение, действующее значение, кВ	6,0	6,6	6,9	7,2	10,5	11,5	12,0
Номинальный разрядный ток (при импульсе 8/20 мкс), кА	10	10	10	10	10	10	10
Остающееся напряжение, кВ, не более:
– при коммутационном импульсе тока 30/60 мкс с максимальными значениями:
125 А	14,3	15,4	16,2	16,9	24,8	26,9	29,7
500 А	15,0	16,2	17,0	17,2	26,1	28,3	31,3
– при грозовом импульсе тока 8/20 мкс с максимальными значениями:
5000 А	17,7	19,1	20,0	20,8	30,7	33,3	36,9
10000 А	19,0	20,5	21,5	22,4	33,0	35,8	39,6
20000 А	21,2	22,8	24,0	25,0	36,7	39,9	44,1
Классификационный ток (амплитуда), мА	1,4	1,4	1,4	1,4	1,4	1,4	1,4
Классификационное напряжение промышленной частоты, действующее значение, кВ, не менее	6,9	7,4	7,7	8,3	12,0	13,2	13,8
Ток проводимости, мА, не более:
– амплитуда	0,6	0,6	0,6	0,6	0,6	0,6	0,6
– действующее значение	0,45	0,45	0,45	0,45	0,45	0,45	0,45
Максимальная амплитуда импульса тока 4/10мкс, кА	100	100	100	100	100	100	100
Удельная энергия ОПН, кДж/кВ Uнд, не менее	3,6	3,6	3,6	3,6	3,6	3,6	3,6
Пропускная способность, А	250	250	250	250	250	250	250
Максимальное изгибающее усилие, Н	305	305	305	305	305	305	305
Длина пути утечки, мм	130	130	130	130	180	180	180
Масса, кг, не более	0,75	0,75	0,75	0,75	0,95	0,9	0,9
Высота, мм, не более	93	93	93	93	125	124	124
Присоединительные и габаритные размеры, мм	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок

Параметр	ОПН-РТ/TEL – X/X УХЛ1
Параметр	6/6,9	6/7,2	10/12,0
Класс напряжения, кВ	6	6	10
Наибольшее длительно допустимое напряжение, действующее значение, кВ	6,9	7,2	12,0
Номинальный разрядный ток (при импульсе 8/20 мкс), кА	10	10	10
Остающееся напряжение, кВ, не более:
– при коммутационном импульсе тока 30/60 мкс с максимальными значениями:
125 А	16,2	16,9	29,7
500 А	17,0	17,2	31,3
– при грозовом импульсе тока 8/20 мкс с максимальными значениями:
5000 А	20,0	20,8	36,9
10000 А	21,5	22,4	39,6
20000 А	24,0	25,0	44,1
Классификационный ток (амплитуда), мА	1,4	1,4	1,4
Классификационное напряжение промышленной частоты, действующее значение, кВ, не менее	7,7	8,3	13,8
Ток проводимости, мА, не более:
– амплитуда	0,9	0,9	0,9
– действующее значение	0,7	0,7	0,7
Максимальная амплитуда импульса тока 4/10мкс, кА	100	100	100
Удельная энергия ОПН, кДж/кВ Uнд, не менее	5,5	5,5	5,5
Пропускная способность, А	550	550	550
Максимальное изгибающее усилие, Н	305	305	305
Длина пути утечки, мм	235	235	370
Масса, кг, не более	1,05	1,05	1,5
Высота, мм, не более	114	114	161
Присоединительные и габаритные размеры, мм	Рисунок	Рисунок	Рисунок

Параметр	ОПН-РТ/TEL – X/X УХЛ2
Параметр	3/3,0	3/4,0	6/6,0	6/6,6	6/6,9	6/7,2	10/10,5	10/11,5
Класс напряжения, кВ	3	3	6	6	6	6	10	10
Наибольшее длительно допустимое напряжение, действующее значение, кВ	3,0	4,0	6,0	6,6	6,9	7,2	10,5	11,5
Номинальный разрядный ток (при импульсе 8/20 мкс), кА	10	10	10	10	10	10	10	10
Остающееся напряжение, кВ, не более:
– при коммутационном импульсе тока 30/60 мкс с максимальными значениями:
125 А	6,6	8,9	13,3	14,7	15,3	15,9	23,2	25,4
500 А	7,2	9,6	14,4	15,9	16,6	17,3	25,2	27,6
– при грозовом импульсе тока 8/20 мкс с максимальными значениями:
5000 А	8,5	11,5	17,2	18,9	19,7	20,6	30,0	32,8
10000 А	9,3	12,5	18,7	20,6	21,5	22,4	32,7	35,8
20000 А	10,4	14,0	21,0	23,1	24,1	25,1	36,6	40,1
Классификационный ток (амплитуда), мА	2,2	2,2	2,2	2,2	2,2	2,2	2,2	2,2
Классификационное напряжение промышленной частоты, действующее значение, кВ, не менее	3,6	4,8	7,1	7,9	8,2	8,6	12,5	13,7
Ток проводимости, мА, не более:
– амплитуда	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9
– действующее значение	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7
Максимальная амплитуда импульса тока 4/10мкс, кА	100	100	100	100	100	100	100	100
Удельная энергия ОПН, кДж/кВ Uнд, не менее	5,5	5,5	5,5	5,5	5,5	5,5	5,5	5,5
Пропускная способность, А	550	550	550	550	550	550	550	550
Максимальное изгибающее усилие, Н	300	300	300	300	300	300	300	300
Длина пути утечки, мм	135	135	135	135	135	135	205	205
Масса, кг, не более	1,1	1,1	1,0	1,0	1,0	1,0	1,5	1,5
Высота, мм, не более	93	93	95	95	95	95	142	142
Присоединительные и габаритные размеры, мм	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок	Рисунок
