Компания “1001 Крепеж” – более 58 000 крепежных изделий, метизов, такелажа, перфорации, мебельной фурнитуры и инструментов. Болты, гайки, винты, саморезы и многое другое, что может потребоваться в строительстве или в производстве. ЗВОНИТЕ +7 (495) 230 10 82

Уважаемые клиенты и партнеры!

Добро пожаловать на сайт компании «1001 КРЕПЕЖ».

Наша компания специализируется на оптовой продаже всех видов крепежных систем и метизной продукции, включая такелаж, анкерные системы, перфорированный крепеж, мебельную фурнитуру, инструменты, а так же расходные материалы и многое, многое другое.

В нашем интернет магазине вы найдете высококачественные крепежные изделия, широкий ассортимент метизов по стандартам ГОСТ, DIN и ISO, а так же инженерные системы и строительные материалы лидирующих производителей.

Девиз нашей компании «Найдётся всё!» и это не просто слова. Ассортимент крепежа, который мы предлагаем Вашему вниманию насчитывает более 58 000 позиций, а это значит, что мы имеем практически всё, что Вам может понадобиться для оптовой закупки на производство, строительный объект или розничный магазин.

Каталог нашей продукции:

Сегодня мы работаем с крупнейшими производителями крепежа из Европы, Китая и России. Наши специалисты изучают тенденции в сфере крепежных изделий для поддержания всегда актуального каталога продукции, в котором можно найти любой необходимый Вам крепеж для строительства или производства.

Стараясь обеспечить все потребности наших клиентов, мы расширили ассортимент крепежом европейского качества, и теперь мы рады Вам предложить полный перечень продукции FISCHER (Фишер), SORMAT (Сормат), MUNGO (Мунго), HILTI, TERMOCLIP и BRALO.

Крупнейшие производители высококачественного крепежа

Продукция FISCHER (крепеж из Германии) – высококачественный крепеж, доказавший свое лидерство в соотношении цена-качество более чем в 100 странах мира.

Продукция SORMAT (крепеж из Финляндии) – высокотехнологичный крепеж, широкий ассортимент металлических, химических анкеров и дюбельной техники.

Продукция MUNGO (крепеж из Швейцарии) – профессиональный крепеж швейцарского качества, широкий ассортимент дюбельной продукции, монтажной пены и герметиков, а так же анкерной продукции и инструмента.

Продукция HILTI (Европейское качество) – крепежные системы Хилти это широчайший ассортимент профессионального строительного крепежа. HILTI является экспертом в области анкерной техники, химических анкеров, монтажных и фасадных систем.

Продукция TERMOCLIP (Сделано в России) – Монтажные и инженерные системы termoclip, производятся в России на высокоточном оборудовании с использованием качественного российского и зарубежного сырья. TERMOCLIP – это лучший на рынке аналог высококачественных европейских производителей инженерных систем и систем крепления.

Высокопрочный крепеж

Компания «1001 КРЕПЕЖ» специализируется на высокопрочном крепеже класса прочности 8.8, 10.9 и 12.9. Мы рады предложить Вам высокопрочные болты, высокопрочные винты, высокопрочные гайки и высокопрочные резьбовые шпильки. Являясь официальным поставщиком высокопрочного крепежа, Вы можете рассчитывать на стабильные поставки высокопрочной метизной продукции всех размеров по стандартам ГОСТ и DIN.

Нержавеющий крепеж

Нержавеющий крепеж А2 и кислотоустойчивый крепеж А4 является важным и приоритетным направлением деятельности нашей компании.

Мы преуспели в этом направлении и рады предложить Вам весь ассортимент нержавеющего крепежа стали А2 и А4.

Самые продаваемые метизные изделия из нержавейки: нержавеющая гайка DIN 934, нержавеющий болт DIN 933, нержавеющая шайба DIN 125 и DIN 127, нержавеющая резьбовая шпилька по стандарту DIN 975, а так же нержавеющие вытяжные заклепки, саморезы и винты.

При этом мы поставляем и Вы можете купить у нас по хорошим рыночным ценам весь ассортимент нержавеющего крепежа, включая нержавеющий такелаж, нержавеющий трос и цепи.

Конкурентное преимущество нашей компании, как мы декларировали ранее, «Найдется все!» плюс отличная команда профессионалов, способная не только оформить заказ, но и предоставить качественную консультацию с погружением в вопросы применения того или иного крепежа.

Эти весомые преимущества по достоинству оценили наши многочисленные клиенты :

Несмотря на то, что наша команда продаж базируется в центральном офисе в Москве, мы успешно поставляем нашу продукцию по всей России и странам СНГ. С помощью современных логистических процессов передовых транспортных компаний, нам удается в сжатые сроки и с минимальной логистической составляющей обеспечивать наших клиентов из разных уголков страны высококачественной продукцией.

Уважаемые господа,
еще раз добро пожаловать на сайт компании, выгодных и нужных Вам покупок Наши консультанты готовы ответить на все Ваши вопросы и подобрать наиболее выгодные по цене и качеству предложения по крепежным изделиям. P.S. Если какой либо вид крепежа Вы не нашли на сайте, не отчаивайтесь, звоните и мы подберем нужный Вам крепеж. Мы ждем Вашего звонка по телефону: + 7 (495) 230-10-82

 или вы можете оставить заявку, которую мы обработаем в ближайшее время.

С уважением,
Компания «1001 КРЕПЕЖ»

1001krep.ru

Метрический крепеж: болты, гайки, шпильки, винты

Метрический крепеж – это весь комплекс метизов, которые могут иметь разную конструкцию и оснащаться метрической резьбой (располагается на внешней или внутренней части изделия).

Содержание статьи:

Особенности метрических изделий

Элементы выделяются своей универсальностью, они хорошо противостоят внешним негативным факторам, устойчивы к истиранию и хорошо сохраняют технические качества в течение эксплуатации (даже изношенное изделие продолжительное время может удерживать большой вес, то есть, у хороших метизов не происходит резкого отказа своих функциональных качеств).

Для производства деталей используется сталь различных марок, а готовое изделие чаще всего проходит обработку цинком – для придания метизу антикоррозийных свойств. Это дает возможность применять элементы снаружи помещений, где имеется постоянное действие атмосферных и биологических факторов.

Изделия отличаются по типу шлица (крестовой, прямой и т. д.) – профилю, посредством которого выполняется закручивание элемента.

Классификация метизов

Метизы, применяемые для крепления, можно поделить на две основные категории:

  • метрические – имеют резьбу, которая обеспечивает эффективное вкручивание элемента в поверхность;
  • крепежные – не имеют резьбы, поэтому для фиксации используется молоток или другой подобный инструмент.

Разновидности метрического крепежа:

  • болты – активно используются в строительной отрасли, в автомобильной сфере и производстве станков. Для создания надежного крепления фиксируются гайками;
  • гайки – необходимы при работе с винтами, болтами, шпильками. Основные виды: гайки соединительные, гайки шестигранные, гайки специальные с фланцем;
  • винты – элементы с резьбой, востребованные в сфере сборки мебели, строительстве и ремонте;
  • шпильки резьбовые – необходимы для фиксации различных деталей;
  • шайбы – пластины, которые способствуют более надежному креплению изделий и распределению давления на опорную поверхность. Основные виды: шайба плоская, шайба плоская усиленная.

Наиболее востребованные виды крепежа

Винты

Деталь выполняется из латуни или стали (обычной, обработанной цинком). Если метиз необходим для использования в условиях повышенной влажности, для производства применяется нержавеющая сталь.

Основные типы винтов:

  • по типу головки – с потайной, плоской головкой и т. д.;
  • по конфигурации шлица – прямые, крестовые, шестигранные и т. д.;
  • по области применения – для крепежа или установки.

При покупке винтов необходимо делать акцент на диаметре изделий и длине (значения имеются на упаковке). Нужные параметры также всегда можно уточнить у консультанта, для этого необходимо сказать, для каких целей планируется использовать метизы.

Шпильки

Востребованы в промышленности и производстве (в автомобильной отрасли, при обустройстве систем воздуховодов, водопроводов и т. д.). Выделяют элементы стандартной и повышенной точности.

Болты

Образуют разъемное соединение, что удобно при сборке мебели, в машиностроении, установке металлоконструкций. Выделяют болты полнонарезные (имеется резьба на всем протяжении стержня) и неполнонарезные (резьба не доходит до головки).

Для фиксации детали требуется гайка, которая подбирается с учетом размера болта. Для закручивания используется ключ или электрический инструмент. Болты могут оснащаться головками различных типов: плоской, полукруглой и т. д. Бывают также варианты с потайной головкой, когда после закручивания болт практически незаметен на поверхности.

Особенности выбора

Выбирать элементы крепления необходимо с учетом типа изделия, для которого они предназначены. Метрический крепеж подходит для работы с поверхностями из металла, ПВХ, дерева, стекла и других материалов. Также важно учитывать нагрузку, которую должна выдерживать деталь.

Любые крепежные изделия сразу после покупки готовы к использованию (не требуется какая-либо дополнительная их подготовка).

nznk.ru

Высокопрочные болты – требования ГОСТ и особенности изделий + Видео

Высокопрочные болты представляют собой крепеж, сопротивление которого равняется не менее 800 МПа. Изготавливаются они по ГОСТ Р 52644, имеют разный вес, диаметр и другие параметры.

1 Основная информация о болтах высокой прочности

Интересующие нас метизы производятся из низкоуглеродистых легированных сталей, в которых содержится не больше 0,4 % углерода. При их изготовлении применяется технология холодной либо горячей высадки исходных заготовок. Резьбу на высокопрочные болты (ВПБ) накатывают на специально предназначенных для этих целей станках-автоматах. Обязательной частью производства описываемых крепежных изделий является их термообработка в электрических печах. Эта операция выполняется с целью придания ВПБ высокой антикоррозионной защиты и повышенной прочности. Кроме того, термическая обработка предохраняет болты от старения.

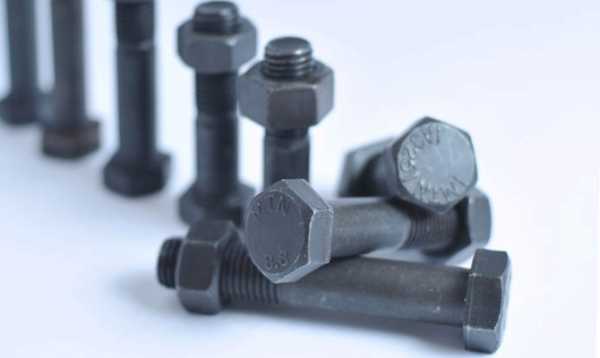

Высокопрочные болты

Рекомендуем ознакомиться

Класс прочности ВПБ не может быть ниже 8.8. Данный показатель обозначается на головке крепежа. Там же могут присутствовать литеры ХЛ, У и S. Первое обозначение указывает на то, что изделия разрешается использовать в низкотемпературных условиях (до -60 °С). Метизы с буквой У предназначены для эксплуатации при температурах не ниже -40°. А литера S указывает на увеличенные параметры головки ВПБ.

Используются рассматриваемые нами изделия в сфере производства автомобилей, машиностроении, строительстве, при возведении железных дорог и мостов для соединения разнообразных деревянных и металлических конструкций. Особые свойства такого крепежа (стойкость к экстремальным температурам, противодействие влиянию агрессивных соединений, прочность) делают его незаменимым при выполнении ряда промышленных работ. ВПБ применяются и в бытовых условиях. В подобных ситуациях они используются в качестве надежных анкеров, позволяющих зафиксировать в стеновых поверхностях из бетона практически любые конструкции и предметы.

2 Требования Госстандарта Р 52644–2006 – вес, длина, сечение ВПБ

ВПБ выпускаются с диаметром резьбы М16, М20, М24, М30, М36, М42, М48, классами прочности – 8.8, 9.8, 10.9, 12.9. Длина болтов варьируется в пределах 40–300 мм. Вес изделий зависит от их длины и диаметра. Он колеблется в достаточно широких пределах. Вес 1000 штук ВПБ М16 равняется 116–514 кг, М20 – 204–804 кг, М24 – 377–1210 кг. Масса болтов М30–М42 изменяется от 633 до 3830 кг. А вот вес 1000 ед. М48 равняется 2495–5002 кг. Изделия высокой прочности производятся со специальным покрытием либо без такового. Толщина дополнительно слоя регламентируется ГОСТ. Для метизов М16 она должна быть не выше 25 мкм, для М20 – 30, для М24 – 40, М30–М48 – не более 50 мкм.

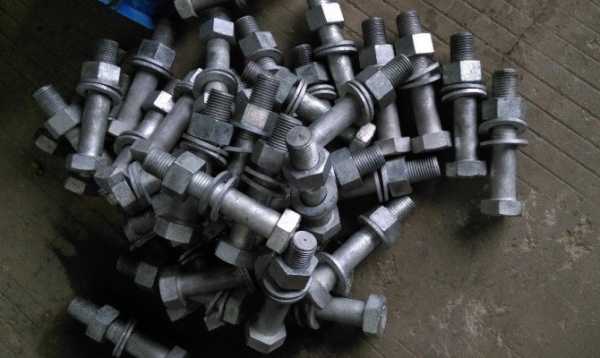

Высокопрочные болты М 20

Теоретический вес 1000 единиц ВПБ, который мы указывали выше, рассчитывается для изделий без специального покрытия. Высокопрочные метизы обязаны изготавливаться с постоянным уровнем качества резьбовой поверхности. Это является гарантией требуемого обеспечения затяжки соединений, выполняемых посредством ВПБ. Уровень качества обуславливается показателем закручивания (так называемый коэффициент или момент затяжки). Его величина зависит от типа смазки и дополнительного покрытия болтов. Высокопрочные изделия с произвольным покрытием должны иметь коэффициент закручивания в пределах 0,11–0,2. Метизы со стандартной смазкой и покрытием – 0,14–0,2. Проверяют коэффициент закручивания по Госстандарту Р 52643.

ВПБ чаще всего выпускаются из сталей 40Х и 40Х Селект. Второй из указанных сплавов по своему химическому составу является максимально качественным. Он, по сути, представляет собой выборку из нескольких партий 40Х. Сплавы с маркировкой Селект имеют стабильные механические показатели. Достигаются они именно за счет проведения выборки. Болты из стали 40Х Селект используются для соединения конструкций высокой степени ответственности (эксплуатируемых в особых условиях, имеющих большой вес). В остальных случаях применяются ВПБ из обычных сплавов 40Х. Выборка стали 40Х Селект осуществляется непосредственно на литейном производстве.

Покрытие описываемых болтов бывает следующих видов:

  • электролитическое кадмиевое;
  • электролитическое цинковое;
  • горячее цинковое.

При наличии на крепежных изделиях любого из этих покрытий обязательным является их обработка смазывающим составом.

3 Соединения на ВПБ – ключевые положения СниП III-18-75

Указанные Саннормы описывают правила производства металлических конструкций. В них рассматриваются все существующие соединения на высокопрочных болтах:

  1. С несущими метизами. В них передача сдвигающих усилий осуществляется через смятие, срез и трение.
  2. Фрикционное. В этом случае усилия передаются исключительно посредством трения.
  3. Болтосварное, болтозаклепочное и болтоклеевое.
  4. Фланцевое. Такие соединения на высокопрочных болтах используются в конструкциях, в которых крепеж работает только на изгиб (фланцы податливого типа) либо на растяжение (жесткие фланцы).

Отдельно отметим, что любое фрикционное соединение проектируется по спецнормативам. Они изложены в СНиП II-В.3-72. Прочие виды соединений разрабатываются по техусловиям конкретного производителя работ. Они могут быть разными. Все болтовые соединения имеют собственное обозначение на чертежах. Оно остается неизменным, начиная с 1968 года, когда был введен в действие Госстандарт 2.315.

Крепление высокопрочных болтов

Обозначение ВПБ при фрикционном соединении имеет вид обычного треугольника. В чертежах металлоконструкций, которые собираются при помощи ВПБ, указываются методы просверливания отверстий и их номинальные сечения, а также вид соединения. Эти данные присутствуют в первую очередь. Кроме того, в чертежах СНиП требуют указывать следующие характеристики:

  • марку сплава, из которого делаются болты (40Х Селект или другие стали), а также ГОСТ на изготовление последних;
  • осевое усилие и способ натяжения ВПБ;
  • коэффициент трения;
  • вариант обработки соприкасающихся деталей;
  • спецификацию болтов, шайб и гаек;
  • коэффициент сопротивления (временного) на разрыв крепежных элементов.

СНиП выдвигают специальные требования к отправочным частям металлоконструкций, которые соединяются рассматриваемыми в статье болтами. Они обычно собираются в предназначенных для этого приспособлениях (чаще всего в кондукторах), располагающих крепежными фиксаторами. Отверстия для монтажа метизов высверливаются под проектное сечение ВПБ (оно указывается на чертежах). Диаметры отверстий подбираются с учетом условий эксплуатации конструкции. Также в данном случае принимается во внимание коэффициент сдвигоустойчивости сооружений.

Для болтов М20 из стали 40Х Селект допускается высверливать отверстия сечением 21, 23 и 25 мм, для М24 – 25, 28 и 30 мм. Возможное отклонение от указанных параметров – не более +1,5 мм. Края отверстий в обязательном порядке обрабатываются с целью удаления с них заусенец. При этом фаски не снимаются.

4 Как крепить высокопрочные метизы – какова технология?

Операция состоит из пяти отдельных этапов. Они приведены далее:

  1. Производится обработка поверхностей деталей и элементов, которые соприкасаются друг с другом.
  2. Выполняется подготовка крепежа.
  3. Осуществляется сборка соединений.
  4. Делается затяжка (натяжение) ВПБ.
  5. Соединения герметизируются.

Обработка соприкасающихся деталей по СНиП выполняется механическими либо стальными щетками, многопламенными ацетиленовыми горелками (огневая методика), металлическим или кварцевым песком (пневматический способ). Эта операция производится максимально тщательно, так как она изменяет коэффициент трения, а значит, от нее зависит, какая у соединения будет несущая способность. После обработки сборка конструкции должна выполняться в минимальные сроки. По истечению 72 часов выполнять соединение деталей запрещается. В подобных случаях соприкасающиеся поверхности СНиП требуют обрабатывать повторно, используя ранее применявшуюся методику.

Маркировка высокопрочных болтов

Под подготовкой болтов высокой прочности понимают их расконсервацию, прогонку резьбы метизов, которые отбраковываются, очистку изделий от коррозии и грязи. Удаление смазочного слоя (он наносится на все ВПБ, его задача – выравнивать коэффициент закручивания крепежных элементов) осуществляется посредством их кипячения. Для этих целей используется обычная вода. После кипячения болты окунаются в раствор автола (15 %) и неэтилированного бензина (85 %). Подготовленные описанным способом изделия нельзя хранить более 10 суток из-за того, что коэффициент закручивания болтов может увеличиться.

Прогонка резьбы ВПБ производится специальным гайковертом пневматического типа. После этого можно приступать непосредственно к сборке соединения.

Процедура выполняется по следующей схеме:

  1. Осмотр металлоконструкции.
  2. Совмещение и фиксация монтажных отверстий (используются особые пробки) в положениях, указанных на чертежах.
  3. Установка болтов в свободные отверстия.
  4. Анализ параметров (геометрических) собранного сооружения.
  5. Стяжка (максимально плотная) пакетов.
  6. Затяжка ВПБ на оговоренное в проекте усилие.
  7. Демонтаж пробок, монтаж на их место крепежных элементов, затяжка установленных болтов. Она, опять же таки, производится на заданное усилие.

Все высокопрочные болты монтируются в металлоконструкции с двумя шайбами (они также изготавливаются высокопрочными, в противном случае несущая способность соединения снижается). Одна из них предназначена под гайку, вторая – под головку крепежного изделия. СНиП запрещают размещать две шайбы (и более) под один пакет. При монтаже болтов высокой прочности гайки обязаны накручиваться на резьбу от руки (свободно). Другие варианты не допускаются. Если гайка наворачивается с трудом, ее следует заменить (как вариант – установка другого ВПБ).

Пробки освобождаются исключительно после монтажа болтов во все свободные отверстия и затяжки крепежа на заданное усилие. При этом следует поочередно вынимать пробки и сразу же ставить на их место ВПБ. Финальное натяжение высокопрочных болтов всех видов (М20, М24) на предусмотренное в проекте усилие выполняется только после тщательного анализа геометрических параметров металлоконструкции. Подробнее о правилах затяжки метизов далее.

5 Как выполняется натяжение болтов?

Усилие при натяжении ВПБ может регулироваться несколькими способами. Мы приводим их ниже:

  1. По числу ударов гайковерта.
  2. По осевому натяжению крепежного изделия.
  3. По углу поворота гайки.
  4. По моменту закручивания.

Здесь нужно знать, что вне зависимости от варианта затяжки высокопрочного крепежа обязательно необходимо использовать стяжные болты. На начальном этапе натяжения головку ВПБ следует придерживать. Сам процесс выполняется от самого жесткого участка соединения либо от его середины. Для натяжения болта на определенное усилие пользуются динамометрическим ключом. Этот инструмент позволяет четко определять момент (коэффициент) затяжки соединения.

Порядок натяжения соединения динамометрическим ключом таков:

  • производится стягивание пакета стяжными изделиями;
  • все болты (в том числе и стяжные) затягиваются на заданное усилие;
  • пробки выбиваются, на их место монтируются ВПБ.

После этого установленный крепеж затягивается до отказа ключом. Болты М24 часто натягиваются посредством гайковерта, который тарируется по повороту гайки на определенный угол. Такой инструмент позволяет получить момент закручивания не ниже 1600 Нм. Тарировку приспособления для болтов М24 осуществляют перед началом выполнения работ. Описанный гайковерт может снабжаться сменными конусными головками. Они имеют повышенный вес. За счет этого удается снижать потери мощности от скручивания. Большой вес головок – это не единственная их особенность. Кроме того, их обязательно подвергают термообработке. Причем выполняется она так, чтобы сменные приспособления имели твердость по шкале HRC в пределах 35–45 единиц.

Натяжение выспокопрочных болтов

Болты М24 могут затягиваться не одним ключом, а сразу двумя. Такая методика дает возможность получать максимально точный момент закручивания. Используется она достаточно часто. В данном случае первым ключом (его называют малым) создают момент закручивания не более 200 Нм. После этого берут второй инструмент (большой). И уже этим ключом выполняют финальную затяжку. Он обеспечивает момент закручивания на уровне 1600 Нм. Натяжение высокопрочных болтов М20, М16, М30 и так далее (всех, кроме М24) осуществляют в большинстве случаев с ориентиром на осевое усилие. Операция выполняется электрическим либо пневматическим ключом. Его обязательно тарируют перед сборкой металлоконструкции.

Можно выполнять натяжение ВПБ М20 и других размеров, корректируя усилие на момент закручивания. Методика достаточно сложная. Для ее реализации нужно высчитать момент закручивания и постоянно измерять его при затяжке болта динамометрическим ключом. Последний способ натяжения предполагает применение ударного электрического гайковерта. Этот инструмент применяется для болтов М24 и М20. Методика проста. Все смонтированные крепежные изделия затягиваются указанным ключом посредством нанесения на гайки трех ударов (единичных). После этого производится затяжка болтов тем же способом. Но теперь уже наносится столько ударов, сколько требуется для получения в стержнях высокопрочного крепежа заданного осевого натяжения. Их число обычно находится в пределах 14–18.

6 Особенности разных видов соединений на крепежных элементах высокой прочности

Фрикционное соединение при проектировании считают неподатливым. А продольное усилие (точнее – его распределение между отдельными элементами металлоконструкции) рассматривается, как равномерное. На основании этих фактов и рассчитывают фрикционное соединение. Расчет осуществляется по усилиям. Причем обязательно принимаются во внимание усилия между разными участками рассматриваемого элемента.

Несущая способность такого соединения обязана составлять более 75 % способности детали, которая прикрепляется к конструкции. Важно! Несущая способность каждого элемента рассчитывается отдельно. При этом проводятся вычисления его прочности, выносливости и устойчивости, которые учитывают вес и другие параметры детали. Несущие высокопрочные болты применяются для сборки конструкций нескольких типов:

  1. Постоянные и временные сооружения, расчет которых выполняется на подвижные либо динамические нагрузки.
  2. Постоянные конструкции, рассчитанные исключительно на статические нагрузки.
  3. Временные сооружения, проектируемые на нагрузки статического плана.

Болтоклеевые соединения производятся тогда, когда следует учитывать изгибающий момент и иные сдвигающие усилия (обычно под таковыми понимают поперечные и продольные силы). В таких конструкциях на контактные изделия наносится специальная клеевая пленка, которую обжимают ВПБ. В качестве клея обычно используют составы ЭД-20 и ЭД-16. Они включают в себя пластификатор, эпоксидную смолу, отвердитель и корунд в качестве специального наполнителя.

Болтоклепаные соединения используются при необходимости монтажа высокопрочных крепежных изделий вместо применявшихся ранее заклепок. Отдельным типом монтажа они не являются. Следует ответственно подбирать высокопрочные болты для установки их вместо заклепок. Существуют специальные таблицы, в которых указывается соответствие диаметров заклепочных и болтовых соединений. Например, вместо заклепок сечением 21 мм необходимо использовать болты с сечением 20 мм. А вот крепежом М24 заменяют заклепочные элементы диаметром 23 мм.

tutmet.ru

Болт откидной для быстрой сборки и демонтажа конструкций + видео

Обычное винтовое соединение требует времени для обеспечения прочного совмещения деталей крепежным элементом, однако, когда нужно быстрое отсоединение какой-то части конструкции, используется болт откидной.

Что собой представляет болт откидной?

По большей части мы имеем дело с жесткими соединениями, обеспечиваемыми винтами, шурупами по дереву и, конечно же, болтами. Мало что может сравниться по прочности крепежа посредством резьбовой фиксации, которая не позволяет отделить друг от друга соединенные детали даже при значительном усилии. Однако ввинчивание крепежного элемента или накручивание на него гайки обычно занимает немало времени. Что, разумеется, не всегда удобно как при сборке конструкции либо механизма из отдельных деталей, так и при необходимости разобрать что-либо в сжатые сроки. Именно в таких случаях очень полезен болт, который за его свойства называют откидным.

Конструкция интересующего нас крепежного элемента нестандартна и чем-то напоминает по форме ключ – стержень с резьбой венчает не шестигранная головка, а кольцо с большим внешним и сравнительно маленьким внутренним диаметром. Отверстие служит для фиксации различных карабинов при организации такелажных работ, для шплинтового соединения. Встречаются также варианты с головкой сферической либо похожей на вилку, такие модели применяются для шарнирных связей между отдельными деталями конструкции или механизма.

Болты со сферическим навершием очень удобны в тех случаях, когда нужно осуществить прижатие чего-либо, например, кожуха оборудования, путем ввинчивания крепежного элемента. В этом случае через отверстие в головке пропускаются стержни, которые играют роль рукояток для обеспечения более эффективного вращения. Вилка на конце болта почти не отличается с лицевой стороны (вдоль оси отверстия) от варианта с кольцом. Но если посмотреть в профиль, сбоку обнаруживается вертикальная прорезь, благодаря которой крепежный элемент и обретает вилообразную форму. Используются такие болты как раз для шарнирных соединений.

Выбираем параметры крепежного элемента

Назначение каждого типа резьбового соединения зависит от того, под какой стандарт оно подходит. В частности, наиболее распространен ГОСТ 14724-69, болт откидной ГОСТ 3033-79 также пользуется популярностью. Разница между этими двумя стандартами заключается именно в технических характеристиках и сфере использования. Так, ГОСТ 14724-69 распространяется на болты станочных приспособлений, а к 3033-79 относятся все остальные крепежные элементы с диаметром в диапазоне между 5 и 36 миллиметрами включительно, кроме станочных фиксаторов.

Один и тот же диаметр может быть у болтовых стержней различной длины, что влияет на массу металлического изделия. Резьбовая насечка обычно выполняется неполная, то есть на 3 четверти длины стержня, однако есть крепежи с полной резьбой. Все эти критерии следует учитывать при выборе болта из того или иного материала, а изготавливаются данные метизы из легированных и нержавеющих сталей (высокая степень прочности), различных сплавов цветных металлов, а также из специальных пластмасс. Назначение болтового соединения будет целиком зависеть от материала, поскольку, к примеру, такелаж вряд ли можно качественно закрепить на пластиковом элементе, а металлический болт не годится там, где нужны диэлектрические свойства. Кроме того, пластмассовые крепежи ни в коем случае не используются там, где приходится сталкиваться с высокими температурами.

Однако производятся и крепежи сравнительно невысокой степени прочности, в частности, из углеродистой стали, чугуна, алюминия. Зачастую, чтобы защитить продукт от влияния агрессивных сред, его покрывают слоем цинка, используя метод гальваники. Данная обработка не только защищает от коррозии, но и повышает износостойкость, а также прочность металлического изделия. Таким образом, основными критериями выбора болтов откидного типа являются материал и диаметры стержня с «ушком». Наибольшим предпочтением пользуются легированные и углеродистые стали, а также латунь. Для поиска нужного типоразмера можно воспользоваться обобщенной краткой таблицей:

Или же более подробными таблицами для ГОСТ 3033-79 и 14724-69, в которых есть все необходимые размеры.

Назначение откидных болтов

Крепежные элементы прочно вошли практически во все сферы деятельности человека. В частности, вспомним упоминавшиеся ранее такелажные работы. Использование болтов откидного типа можно наблюдать сегодня довольно часто, например, когда монтируется козырек над дверью с помощью натяжных струн. В быту такие крепежные элементы хороши для того, чтобы подвешивать гамак или бельевые веревки, логично, что нужно выбирать небольшие диаметры стержней. Также болты откидного типа отлично приспособлены для создания блочной системы, которая часто бывает необходима в гараже или в сарае для поднятия тяжелых грузов, при участии электрической или ручной тали.

Существует отдельный тип болтов, называемых «автоклавные», то есть это металлические изделия высокой степени прочности, которые задействованы в автоклавах.

Очень распространено использование рассматриваемых крепежей в производстве, особенно в тех случаях, когда необходимо быстрое и надежное закрепление кожуха станка, закрытие крышки центрифуги в лаборатории. Нередко небольшие станки или приборы фиксируются в полевых условиях к стационарным платформам именно с помощью откидных крепежных элементов, что способствует быстрому демонтажу оборудования при необходимости. Иногда необходимо надежное и в то же время не жесткое фиксирование тех или иных деталей, например, заслонки в кухонном приборе, вроде фаршемешалки, и в этом случае опять может помочь откидной крепеж.

Помимо прочего откидным крепежам находится и специализированное применение, в частности – в мебельной промышленности. Соединения отдельных панелей столов и шкафов часто осуществляется с помощью небольших элементов с тонким стержнем и узким ушком, куда вставляется специальный подковообразный фиксатор. Также болты откидного типа используются для герметичного прижатия крышек различных цистерн и некоторых других емкостей к краям горловин. Это могут быть крепежи со сферической или кольцевой головкой, снабженной пропущенной через отверстие рукояткой. Рассматриваемому нами виду фиксаторов можно найти еще немало различных применений, многие из которых окажутся решением различных бытовых задач и проблем.

remoskop.ru

Вес болтов, изготовление и стандартизация, сферы применения + видео

Данный крепеж в повседневной жизни настолько распространен, что даже дети его знают, а вес болтов помогает этим самым детям чувствовать себя строителями, когда они подают изделия взрослым. Мальчишки отлично умеют обращаться с ними, ведь большинство конструкторов старого образца использовали такой предмет в сборке.

Болт-нержавейка – эволюция крепежных изделий

Сегодня даже такой простой, но надежный крепеж существует в большом разнообразии. Однако, мало кто знает, что первоначально болтом назывался гладкий, деревянный или металлический стержень, которым запирали двери и ворота. Использовался такой запор и в Древней Руси, и в Древнем Риме. История резьбового болта началась еще до нашей эры, родителем его считают древнегреческого математика, изобретателя и ученого Архимеда. Этот гениальный грек изобрел винт и с его помощью создал винтовой шнековый насос и механизм спуска галер. И после тщательного изучения принципа работы бесконечного винта предложил идею болта.

Позднее Леонардо да Винчи создал первый винторезный станок, но массовое производство болтов началось только в 15 веке. Интересно, что болты в то время были все «эксклюзивными», для каждого изделия подходила только «родная» гайка. Унификация крепежных изделий была проведена гораздо позже. В настоящее время ассортимент так многообразен и велик, что классифицируется по многим параметрам, и необходимо даже уточнить и разобраться, в чем же особенность каждого класса.

Фасонные и шестигранные болты – начинаем с шляпки

Начать попробуем с формы головки, по этому признаку типы болтов подразделяются на фасонные и шестигранные. Самая распространенная группа – с шестигранной головкой. Эта группа классифицируется по диаметрам резьбы и гладкой части стержня. Каталоги стандартных болтов объединяют крепежные изделия диаметром от 1,5 до 160 мм. Диаметр гладкой части может быть равен внутреннему, среднему или наружному диаметру резьбы. Размер «под ключ» бывает стандартным или уменьшенным. Крепежи с уменьшенной головкой применяются для соединений с пониженным требованием к прочности на смятие.

Несмотря на то, что это обычный крепеж, вроде бы простой в использовании и мало на что влияющий, кроме крепости, есть еще один важный критерий выбора – соответствие стандарту. Изготавливаются болты повышенной, нормальной и пониженной (грубой) точности. Класс точности определяется строгостью исполнения размеров, величиной отклонений от правильности геометрической формы (несоосность частей, уклон граней и т.п.) и видимыми дефектами – срез или скол металла, заусенцы, смятые или выкрошенные нитки резьбы. Наверняка, вы уже догадались, что все дефекты и отклонения регламентируются ГОСТами. Для строительства в личных целях редко эти особенности бывают крайне важны, именно поэтому наша бдительность спит при покупке болтов, но сферы производства машин и рабочих агрегатов требуют знаний всех тонкостей дефектологии используемых крепежей.

Напарник шестигранников – крепеж с фасонной головкой, имеет специальное назначение и классифицируется в первую очередь именно по назначению. Мебельные болты выпускаются с потайной головкой и усом или с полукруглой головкой и подголовником в виде квадрата. Такие разновидности применяются при сборке деревянной и пластиковой мебели, для крепления металлических петель и накладок к деталям мебели, для соединения металлических деталей применять эти крепежи не рекомендуется. Частные случаи таких изделий используются в узких сферах, например, клеммные, закладные и стыковые путевые болты служат для скрепления и фиксации рельсов на стыках через клеммную прокладку. Такие изделия комплектуются гайкой, а изготавливаются методом горячей штамповки, если вы знакомы с металлургией, то наверняка догадались, что это более крепкие и надежные изделия.

Фундаментные болты и рым-крепления – пример надежности

Далее обсудим самые ответственные формы крепежа, которые нередко обеспечивают нам твердую почву под ногами. Фундаментные болты (анкеры) широко применяются в устройстве фундаментов для домов, гаражей и под оборудование на производстве. Устанавливаться анкер может в просверленное отверстие или, чаще, «замоноличиванием». Этот прием может осуществляться двумя способами: крепеж устанавливается до начала заливки бетонного раствора и закрепляет затвердевший раствор, или же в процессе заливки фундамента устанавливается дополнительная опалубка в местах установки болта.

После затвердения основной заливки дополнительная опалубка снимается, фиксируется анкер и заливается тем же раствором. Головка анкерного болта может быть самой разной формы. Кроме того, в отдельных случаях сцепление с монолитом увеличивают за счет нескольких шайб, чаще квадратных. Анкерные болты высокопрочные, поэтому им доверяют такую ответственную миссию, как функционирование в основаниях зданий. Существует также и особый вид анкерных болтов – винт «молли», весьма симпатичный и замысловатый, но от этого еще более значимый в строительстве. Используется он для закрепления в основаниях, имеющих пустоты. Этот крепеж оснащен цангой, которая при затягивании раскрывается и жестко фиксирует стержень.

Рым-болт не так известен широкому кругу, но его хорошо знают все те, кому приходится заниматься погрузкой-разгрузкой и другими такелажными работами. Состоит он из металлического кольца, жестко соединенного со стержнем с нарезанной резьбой.

Рым-болт – компактная конструкция, которую специалисты относят к разряду универсального такелажного крепежа, потому что используется он в строительстве для подъема материалов, на причалах в качестве швартовочного приспособления и т.п. Такие изделия комплектуются соответствующими гайками. Очень часто данные крепежи устанавливаются на промышленное оборудование – электродвигатели, крупногабаритные емкости, редукторы и т.д. Для этого в корпусах механизмов предусматриваются бобышки (утолщения) с нарезанной резьбой, там гайка не требуется. Стационарные рым-болты облегчают монтажные и ремонтные работы.


Специфические типы болтов

В век высоких технологий для человека не составляет труда создавать крепежи узкого использования с особенными функциями. Например, откидные болты применяются в конструкциях, где необходимо часто откручивать и закручивать крепеж. Их еще называют автоклавными, т.к. крышки автоклавов приходится часто открывать, и применение откидных болтов необходимо. Головка – подвижная часть, а само изделие крепится шарнирно на корпусе собираемого механизма. При использовании этого крепежа нужно учитывать особенности опорной поверхности, где должно быть специальное приспособление для надежной фиксации, то есть повышенные требования предъявляются не только к болту. Самый частый материал, из которого изготавливают такой болт – нержавейка. Стали для этого производства могут быть разных марок и в разных классах точности. При необходимости их могут дополнительно покрывать антикоррозийным составом.

Секретные болты – это особая группа крепежа. Изобрели их еще тогда, когда покрышки на легковые машины были большим дефицитом. Конструкция первых «секреток» была примитивна, но это была единственная защита от «несанкционированного снятия» колес. Современные секретные болты гораздо сложнее своих прототипов, ведь умы хулиганов тоже не останавливались в своем совершенствовании. Сегодня кроме сложной конструкции, каждый комплект откручивается только «родным» ключом, никакой другой не подойдет. Ключи поставляются в комплекте. Стоит такой наборчик довольно дорого, но все-таки значительно дешевле комплекта колес, поэтому «секретки» очень популярны у автомобилистов. Такого же типа изделия используются для крепления государственных номеров на машины, а раньше приходилось делать из номера решето и вкручивать несколько десятков обычных болтиков, чтобы ворам было банально лень снимать такой номерной знак.

Болты высокопрочные – каковы условия качества?

Для изготовления болтов установлены три группы материалов: легированные и углеродистые; жаропрочные и коррозионностойкие стали; сплавы цветных металлов. Основная масса болтов изготавливается из легированных и углеродистых сталей – это изделия для машиностроения, строительства, мостостроения и т.п. Болты из материала второй группы используются в химической промышленности, авиастроении, пищевой промышленности и во всех сферах, где более жесткие требования к стойкости, габаритам и весу.

Изготавливаются болты в промышленных условиях горячей или холодной штамповкой и точением. Изделия, изготовленные холодной штамповкой без последующей термообработки, обладают пониженными пластическими свойствами и относятся к низкому классу прочности. Выбранный материал болтов должен обеспечивать сохранение крепежа в процессе эксплуатации механизмов. Термообработка изделий увеличивает прочность, снижает опасность разрушения резьбы и облегчает раскручивание-закручивание.

Введение в классификацию класса точности упрощает выбор и расчет резьбового соединения. ГОСТ предусматривает двенадцать классов точности для болтов из углеродистых и легированных сталей, из жаропрочных и цветных – шесть классов. Если вам придется столкнуться со столь тщательным выбором крепежа, то сделайте себе заметку, что в перечень свойств по классам прочности входит относительное удлинение при разрыве, предел текучести, временное сопротивление. Для некоторых классов добавлена ударная вязкость. Все данные закладываются в маркировку крепежных изделий.

Если же такие тонкости вас не интересуют, а применять крепеж вы планируете на бытовом уровне, то возникнуть сложность при покупке может в следующий момент. Придя к прилавку, вы увидите, что поштучно приобрести данный товар невозможно, его прямо, как конфеты, продают на развес. В этом случае придется немного поломать голову. Чтобы определить общий вес болтов, которые вам нужно купить, следует опять обратиться к стандартам или паспорту товара, чтобы узнать массу одной штучки, ну, а далее – арифметика. В интернете можно найти калькуляторы, где уже забиты основные параметры самых распространенных типов болтов, вам нужно будет лишь выбрать интересующий вас товар, указать количество, а в ответе получите общий вес. С этой цифрой и отправляйтесь в магазин!

remoskop.ru
