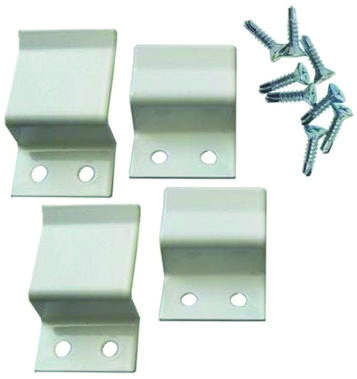

Крепеж для сетки: Крепление для москитной сетки металл цвет белый, 4 шт.

alexxlab | 24.01.2019 | 0 | Разное

Типы крепления москитной сетки на окна

Москитные сетки – конструкции, позволяющие защитить помещение от насекомых, крупной пыли и тополиного пуха. Чтобы москитные сетки служили вам как можно дольше, периодически стоит проверять их крепление на наличие сколов и трещин. Ведь из-за перепадов температур, материал из которых выполнены комплектующие (очень часто это пластик) может рассохнуться, стать более хрупким, из-за чего страдает надежность крепления москитной сетки на окна.

Пришедший в негодность элемент крепления конструкции можно заменить, важно лишь знать его тип, которых на рынке москитных сеток существует несколько:

Стандартное пластиковое крепление

Данный вид крепления еще называют Z-образными кронштейнами. Это пластиковые уголки, позволяющие надежно удерживать конструкцию москитной сетки на окне. Однако, данный вариант крепления не отличается своей долговечностью.

Воздействие солнечных лучей и низких температур негативно сказывается на материале крепления. Срок их службы обычно варьируется от 4 до 6 лет, но если москитная сетки монтирована на солнечной стороне здания, то срок службы креплений значительно снижается.

Усиленное пластиковое крепление

Данный вид кронштейнов уже изготавливается и не продается. Если ваши москитные сетки имеют подобный вид крепления, то заменить его на аналогичное уже не имеется возможным. Есть вариант замены этих креплений на стандартные, однако с их установкой могут возникнуть проблемы, связанные с тем, что отверстия для крепления тех и других кронштейнов на окно отличаются друг от друга.

Металлические крепления

Металлические Z-образные кронштейны, которые окрашиваются специальной порошковой краской. Такие конструкции прекрасно переносят воздействие как низких температур, так и ярких солнечных лучей. Имеют длительный срок службы. Но и они к сожалению, не совершенны.

Крепеж кронштейнов к окну осуществляется при помощи саморезов, которые мешают в последствии установить в позы кронштейнов москитную сетку.

А если это все же удалось, то они сильно прижимают ее к окну из-за чего возникает большая нагрузка на ручки и как следствие их поломка.

Металлические зацепы

Крепления, изготовленные из нержавеющего металла. Не бояться солнечных лучей и перепада температур. Прекрасно выполняют функцию крепления москитной сетки на окна. Но имеют одну особенность которую необходимо учитывать в случае замены зацепы.Так как этот выпускаемый продукт не имеет стандартной конструкции, то различные производители изготавливают ее исходя из своих технических положений.

Поэтому при покупке необходимо обращать внимание на то, совпадает ли расстояние от горизонтальной части зацепа до центра отверстий с аналогичными в вашем прошлом креплении.Это необходимо для того, чтоб в последствии вы смогли самостоятельно, без изменения каких-либо конструктивных особенностей крепления монтировать его на окно.

Внутреннее или выдвижное крепление москитной сетки

Металлическое крепление, состоящее из трех составных частей, соединённых резьбовым способом. Для того чтоб осуществить работы по монтажу москитной сетки на окна при помощи данного вида крепления необходимо учесть длину и ширину москитной сетки вместе с ворсом(уплотнителем).

Для того чтоб вмонтировать крепление москитной сетки в оконную раму необходимо высверлить отверстия в ее рамном профиле, а также такое же отверстие на соответствующем друг другу расстоянии в оконной раме.Крепление москитной сетки происходит путем вкручивания одной из последней частей крепежа, который уже находиться в оконной раме.

Пластиковые L-образные крепления

Крепление, выполненное из пластика, надежно удерживает москитную сетку на окне, но имеет короткий срок службы – менее 5 лет. Не обладает устойчивостью к негативному воздействию солнечных лучей и низких температур.

Используется крайне редко из-за своего неудобного и даже опасного способа монтажа (доступ к крепежу можно получить только если глубоко высунуться в оконный проем), поэтому данный тип крепежа москитной сетки на окна используют в основном для окон находящихся на первых этажах здания.

Правильно подобранный тип крепежа москитной сетки – это залог ее долговечности и надежности и безопасности. Если Вы затрудняетесь в выборе необходимого вам варианта, то мы рекомендуем обратиться к дружной семье специалистов компании «Москиток». Мы ответим на все интересующие вас вопросы и проконсультируем в разнообразии имеющегося ассортимента крепёжных систем.

Опубликовано: 05.09.2016

Виды креплений на москитные сетки

Огромным преимуществом рамочных москитных сеток  из оконного профиля сечением 10х25 является их универсальность, то есть они подходят для любых видов окон (пластиковых, деревянных, алюминиевых). При монтаже москитных сеток наши спеиалисты используют  нескольких видов  креплений, в зависимости от вида окна, потребностей заказчика, особенностей установки самомого окна.

Ниже  расскажем о самых основных:

Пластиковые Z-образные крепежи:



Самый распространенный вид креплений для сеток — пластиковые z-образные кронштейны. Обеспечивают лучший и самый надежный прижим сетки к оконной раме. Будучи правильно установленными, они являются удобными при эксплуатации.

Но есть и  недостатки. ПВХ из которого сделаны кронштейны имеют не очень долгий срок службы, если постоянно находятся на солнце. Через 5-7 лет, скорее всего, вам уже придется их менять, а может быть даже и раньше, если доведется сломать. При неаккуратном снятии -установки  сетки, кронштены могут  сломаться,  заменить их не очень сложно, достаточно открутить пару шурупов, вытащить сломанное крепление и поставить на его место новое. Это хорошо, если у вас имеются запасные кронштейны, инструменты и умелые руки, а если нет, то придется  вызывать мастера.



Металлические Z-образные крепежи



Такие крепления по цене дороже пластиковых, зато гораздо долговечнее! Металлический кронштей не боится солнца и времени. При своей надежности и долговечности, они очень удобны.  Срок их службы не так ограничен, как у пластиковых. Они не будут портиться на солнце, не боятся резких перепадов температур. Трудно не знаем, сколько они прослужат, но скорей всего дольше, чем сама москитная сетка. Эти крепления покрыты порошковой эмалью белого или коричневого цвета, потому ржавчина им не страшна.

Недостатком металлических кронштейнов является , то что металл легко гнется, и кронштейны не обеспечивают должный прижим. Кронштейны из металла из-за  своих размеров,  ведь  посадочное место на оконной раме не под них требуется гораздо больших размеров, чем под пластиковый аналог, поэтому их не всегда можно применить при монтаже сеток



Металлические крючки (зацепы):

Такой вид креплений для москитных сеток так же часто используется. Он отличается тем, что отпадает необходимость  сверлить отверстия в оконной раме окна, чтобы установить крепления. Металлические крючки, или как их еще называют зацепы, крепятся непосредственно на профиль москитной сетки, перед монтажом.

Недостатки у этого вида крепежа следующие: во-первых, они не позволят сетке  плотно прилегать к раме, как в случае с z-образными креплениями, из-за чего насекомые и пыль могут проникать в щели между сеткой и окном. Второй существенный недостаток это то, что они пережимают уплотнитель в некоторых местах, в результате чего он может деформироваться и зимой в этих местах образуются мостики холода.

Кроме этого, они легко деформируются при использовании или в результате воздействия сильного ветра могут подвести и сетка может выпасть из окна.

Преимуществом этотого вида крепежа в том, что их можно использовать там, где нет возможности для установки внешних z-образных креплений, например из-за решеток на окнах или если рама глубоко утоплена в откос, между откосом и краем рамы менее 2 см.



«Барашки»:



Такие крепления еще называют пластиковые L-образные или пластиковые барашки. Такой вид креплений обычно применяется редко, но иногда без них никак не обойтись. В местах, где нельзя установить обычные крепления, часто выручают «барашки».  Они обеспечивают очень хороший прижим сетки к раме, но имет те же недостатки как и кронштейны из ПВХ.

Во первых, недолговечность. Сделаны они из качественного полимера, но как и весь пластик теряют свойства из-за длительного воздействия солнца или от перепада температур. Свой ресурс 5 лет они, обязательно, прослужат.  Во вторых, пользоваться ими не всегда удобно, иногда они разбалтываются и необходимо подкручивать болтики. Крепятся они либо на саму москитную сетку, либо на раму.



“Плунжерные  крепления”

 Их еще называют плунжерами или внутренними выдвижными креплениями. Основное их преимущество в том, что они используются в местах неподходящих для всех других видов креплений. Незаменимы на окнах с решетками. Сложны при монтаже сетки, по сравнению с другими видами, приходится дополнительно сверлить отверстия в профиле москитной сетки и в раме. Со временем может ослабевать пружинка, которая прижимает сетку, но ее при желании можно заменить. При установке на деревянные окна в раму вкручивается ответная втулка, для пластиковых окон такая втулка не обязательна.

Недостатками плунжерных креплений является высокая цена плунжеров и монтажных работ, а так же абсолютно неудовлетворительное примыкание москитной сетки и рамы. Для устанения щелей, торец сетки нужно обклеивать фетром и иным ворсовым уплотнителем по периметру.

 Остались вопросы, вернитесь в основной раздел:    Москитные сетки

Рекомендовано к прочтению:



Крепеж для сварной сетки на забор. Крепление сварной сетки.

Ни один монтаж ограждения не обходиться без крепежных элементов, для монтажа секций забора из сварной сетки предлагаем купить крепеж для сварной сетки собственного производства для любого типа монтажа.

Крепление для забора Скоба + болт

Скоба + болт для крепления панели к столбам — это стандартный тип крепежа для ограждений из сетки сварной в панелях, обычно скоба имеет габариты 40*30*5мм и крепиться она болтом М6. В столбах для монтажа секций под данный вид крепежа запаяна гайка внутри столба для легкого и быстрого монтажа секции. Количество гаек запаянных в столбе для обеспечения правильной эксплуатации забора зависит от высоты секций и соответственно высоты столба, для секций высотой 0,55мм используется всего два комплекта креплений, соответвенно столбы имеют 2 запаянных гайки, секции высотой 1,03м, 1,23м, 1,53м крепиться 3-мя комплектами крепления, 1,73м, 2,03м, 2,23м — 4 комплекта креплений, 2,4м – 5 комплектов крепления. Клепальная гайка устанавлена в столбе так, что при монтаже секций, скоба закрепляется непосредственно на пересечении вертикальной и горизонтальной проволоки, данные крепления для сетки 3D являются универсальными.

Крепеж для сетки скоба + саморез

Данный тип крепежа устанавливается на объектах с неровной поверхностью территории, склонами, оврагами и т.д , на которой столбы бетонируются с перепадом по высоте, и для того чтобы убрать привязку крепежа уже к установленным клепальным гайкам, используются саморезы с сверлом, которыми можно просверлить отверстия непосредственно на месте монтажа. Данный тип крепежа имеет аналогичные габариты  40*30*5мм  и саморез длиной 45мм. Количество крепежа на столбы рассчитываться аналогично, крепежу скоба +болт М6.

Крепление для сетки Хомут

Хомут — это универсальное крепление, которое состоит из двух пластин с изгибом под столб из оцинкованной стали в полимерном покрытии, которые соединяться между собой. Изготавливаются различных размеров под столбы 40х60 и 60х80 мм. Хомуты для столбов забора  не требует изготовления технологических отверстий в опорах. Установка крепления хомут возможна непосредственно на месте монтажа, не требует никакой подготовки ни секций ни столбов для установки. Количество хомутов на столб рассчитывается по такому принципу: Секции до 1,03 — 2 хомута на столб, 1,23-1,73м — 3 хомута, 2,03-2,4м — 4 хомута на 1 столб. Купить хомуты для столбов 38×58 нашего производства с доставкой по Украине по цене производителя.

Антивандальный крепеж

Для увеличения степени безопасно и создания ограждения с максимальным уровнем защиты предлагаем установить антивандальные крепления на забор «F-GUARD». Данный тип крепежа уникальная разработка, которая не позволяет выкрутить или срезать крепеж, при этом при необходимости вы можете подтянуть болт для увеличения фиксации секции к забору. Данный тип крепления имеет конструкцию специальной шляпки болта , которую возможно закрутить только в одну сторону, благодаря этому и достигается такой эффект. Также хотим заметить что в отличии от других антивандальных болтов, у которых отрывной шестигранник, наш крепеж можно со временим подтянуть. Цена антивандального крепежа выше в 1,5 раза по сравнению с крепежом скоба +болт М6. Купить антивандальный крепеж для крепления секций забора из сварной сетки можно у нашего предприятия.

Все элементы крепления сварной секции с полимерным покрытием идеально сочетаются с другими элементами системы ограждения как по цвету так и по дизайну. Ознакомится с фото крепежа для сетки можно на нашем сайте.

Не нашли, что искали?

Закажите обратный звонок! *

* В 97% случаев мы перезваниваем в течении 5 минут!

Как крепятся москитные сетки на пластиковые окна: советы, инструкция

Если возникла такая ситуация, что вы приобрели готовую москитную сетку, но не знаете, как осуществить ее монтаж, эта инструкция поможет вам справиться с этой проблемой.

Самостоятельный монтаж на пластиковые окна

В случае когда у вас есть уже антимоскитная сетка вместе с креплениями (z-образными), то вам следует выполнить следующий список задач.

Последовательность установки с помощью металлических креплений:

1.  Расположите москитную сетку таким образом, чтобы к вам лицевой стороной расположился z-образный крепеж. Нужно учитывать, что крепления отличаются друг от друга длиной зацепа. Вам нужно поместить ее так, чтобы крепеж располагался меньшим зацепом к низу, а с большим – к верху.
2. После этого вам нужно крепко ухватиться за боковые вертикальные ручки. Они могут быть как пластиковые, так и металлические.
3. Установите ее в уже подготовленный оконный проем на то место, где планируется установка.
4. Затем нужно завести больший зацеп за верхнюю часть рамы, подняв сетку на максимальную высоту.
5. Когда достигнете самого высокого положения, то уже станет возможным занести меньшие зацепы за нижние края оконной рамы. После этого отпустите.

Как видно из приведенной выше инструкции, установка москитной сетки не является таким уж трудным делом. Отметим, однако, что эта инструкция эффективна для определенного типа конструкций.

Крепление с помощью пластиковых уголков

Следующим по популярности вариантом крепления антимоскитки на окна или балкон является крепление с помощью пластиковых уголков. Нельзя отнести этот способ крепления к оптимальным, однако, несмотря ни на что, он отлично будет смотреться именно на пластиковых окнах, потому он достаточно распространен в перечне услуг различных компаний.

Этот способ отличается от крепления металлическими креплениями тем, что сам крепеж устанавливается на оконную раму, а не на сеточную раму.

Итак, перейдем к инструкции по монтажу:

1. Для начала сделайте замеры.
2. Сделайте разметки тех мест, где будут крепиться пластиковые уголки. Отметки делайте на внешней стороне оконной рамы вашего пластикового окна. При замерах учитывайте, что должен быть запас.
3. Зафиксируйте положение уголков с помощью саморезов на оконной раме.
4. Установка осуществляется согласно пункту четыре предыдущей инструкции (начните с верхнего края, закончите нижним).

Монтаж москитной сетки на дверь

Москитные сетки для дверей делятся на две категории: они бывают как свободно свисающие, так и в специальном рамном корпусе. Самостоятельная установка таких конструкций является делом достаточно хлопотным. Это связано с тем, что их поставка осуществляется в полном комплекте для монтажа, предназначенном для специалистов.

Если рассматривать дверные сетки с рамой, то их крепят с помощью петель по подобию обыкновенных дверей. Когда речь идет о свободно свисающих видах, тогда их фиксируют по всему периметру, а соединяют с помощью магнитной застежки в центре.

Вообще, рекомендуется установку распашной двери заказать специалистам – в случае чего у вас будет право на то, чтобы вас обслужили по гарантии или поменяли изделие в случае наличия брака.

Установка раздвижного варианта

Принципиальных отличий в установке на алюминиевое окно мало отличается от тех вариантов, что были рассмотрены выше. Подобно двери шкафа-купе, створку устанавливают так:

• Непосредственно сетку (створку) заводят за верхнюю направляющую.
• В максимально верхнем положении нижний конец заводят за нижнюю направляющую.
• После этого опускают.

Теперь вы знаете, как крепятся москитные сетки на пластиковые окна.

Крепеж для кладочной сетки | Домострой

Крепеж для сетки (хомут) 50*50мм зеленый оцинкованный

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок..

38.00 р. Оптовая цена: 30.00 руб/шт

СК Крепеж для сетки GITTER накладка пластик 58*30мм

Забор из сварной сетки распространен все более. Для того чтобы он смог качественно выполнять свою гл..

45.00 р. Оптовая цена: 39.00 руб/шт

Крепеж для сетки (хомут) 40*40мм

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок..

22.00 р. Оптовая цена: 16.00 руб/шт

Крепеж для сетки (хомут) 40*60мм

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок..

Крепеж для сетки (хомут) 50*50мм

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок..

22.00 р. Оптовая цена: 16.00 руб/шт

Крепеж для сетки (хомут) 60х60мм

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок. .

22.00 р. Оптовая цена: 16.00 руб/шт

СК Крепеж для сетки скоба металл 50*50мм

Надежность ограждения из сварной сетки будет зависеть не только от диаметра прутьев и качества лакок..

43.00 р. Оптовая цена: 37.00 руб/шт

Заборы из сетки из-за быстрой сборки и надежности становятся все более популярными ограждающими конструкциями. Элемент, обеспечивающий соединение полотна сетки со столбом, называют крепеж для заборной сетки. Основным производителем данного изделия на территории России является сталепрокатный концерн «Северсталь метиз».

Описание товара и условия монтажа

Крепеж для заборной сетки представляет собой П-образную конструкцию из проволоки с резьбой на концах, выполненную из оцинкованной стали. В комплекте планка с отверстиями и две гайки. Предлагаются хомуты без покрытия и с покрытием порошковой краской зеленого цвета.

Для соединения сетки с опорой, хомут пропускают между деталями, закрепляют планкой и гайками.

Крепеж для заборной сетки производится нескольких размеров:

Маркируется изделие относительно размеров столба.

Преимущества крепежа для заборной сетки от «Северсталь метиз»

Хомуты для соединения производства «Северсталь метиз» выполнены из оцинкованной стали высокого качества, изделия прочные, выдерживают без деформации большие нагрузки. При правильном подборе размера обеспечивают надежную фиксацию деталей забора. Порошковое покрытие не только устойчивое и дает дополнительную защиту от коррозии, но и создает привлекательный внешний вид.

Основным принято считать крепление при помощи вязальной проволоки. Дюбель-гвозди соединяют вязальной проволокой определенным образом — в виде буквы Z. Сетка, закрепленная таким способом, очень плотно прилегает к стене. Крепление производится при помощи дюбель-гвоздей с определенным шагом. Квадратный метр сетки должен быть закреплен в 16 местах.

Еще один способ крепления — при помощи мелко нарезанного маяка. Дюбель-гвоздь вставляют в двух- сантиметровый кусочек маяка, после чего фиксируют им сетку.

Сварная сетка пользуется большой популярностью при выборе материала для строительства забора. Популярность её вполне объяснима:

• изготавливают её методом точечной сварки из стальных прутков на станках-автоматах. Это объясняет её низкую стоимость;
• конструкция сетки (прутки свариваются точечной сваркой под прямым углом друг к другу) обеспечивает её высокую прочность и жёсткость.

Сварная заборная сетка для повышения коррозионной устойчивости имеет цинковое или полимерное покрытие. Продаётся она картами или в рулонах. В конструкции забора большое значение имеет крепёж для сварной сетки.

Забор из сварной сетки

Что бы построить забор, необходимо установить опорные столбы и смонтировать на них заборную сетку. От качества крепления сетки будет зависеть не только внешняя привлекательность забора, но и способность его выполнять свою основную охранную функцию.

Столбы

В качестве столбов используются трубы круглого и прямоугольного сечения. На столбы рекомендуется приваривать монтажные планки для крепления сетки.

Сетка крепится на столбы двумя способами:

• болтами к монтажным планкам;
• хомутами и скобами непосредственно к столбу.

Крепление сетки болтами к монтажным планкам

Крепление сетки болтами к монтажным планкам – это самый простой способ крепления. Сетка легко устанавливается бригадой, состоящей из нескольких человек и имеющей обычный набор инструментов. Но, как легко устанавливается, так же легко и снимается. Что бы предотвратить несанкционированный её демонтаж, применяются антивандальные болты, которые можно устанавливать только специальным инструментом.

Крепление сетки к столбам при помощи хомутов и скоб

Если на опорных столбах не предусмотрены монтажные планки, то крепление осуществляется при помощи хомутов и скоб.

Хомуты, в зависимости от формы поперечного сечения столбов, существуют круглой и прямоугольной формы. Крепление осуществляется антивандальными болтами и гайками. Если высота забора до 2 м, то ставятся 2 хомута, если выше – то три: два крайних на расстоянии около 0,4 м от края сетки, третий – между ними. Для исключения несанкционированного демонтажа гайки раскернивают или фиксируют каким-либо другим способом.

Крепление сетки хомутом

Крепление скобами напоминает крепление хомутами, но они имеют одно неоспоримое преимущество: их конструкция такова, что они закрывают доступ к гайкам с лицевой стороны. Некоторые конструкции, практически, не допускают несанкционированный демонтаж.

Крепеж для сетки москитной

Крепление для москитной сетки: разновидности и правила использования

Москитная сетка используется для защиты жилого помещения от комаров, мошек, мух и иных насекомых, а также для защиты от грязи и пуха. Крепление для москитной сетки можно выбрать и установить самостоятельно. Какие крепления существуют и как правильно использовать тот или иной вариант, читайте далее.

Приспособление для защиты жилого помещения от насекомых

Что собой представляет москитная сетка

Москитная сетка, устанавливаемая на пластиковые окна (или реже деревянные окна), состоит из следующих элементов:

• рамы, которая может быть изготовлена из ПВХ или алюминиевого профиля;

• уголков, используемых для соединения профилей в готовую конструкцию;
• защитной сетки, изготавливаемой преимущественно из фибергласса;
• крепежного шнура, используемого для фиксации сетки к раме;
• ручек, требуемых для установки и управления конструкцией.

Основные конструктивные элементы москитной сетки

Способы крепления сетки к окну

Крепление москитных сеток на окна может производиться следующим способами:

• на петли;
• на карманы;
• на флажки;
• на липучку;
• на плунжер;
• на роллет;
• сетка Плиссе.

Крепление на петли

Установка пластиковой сетки на петли производится следующим способом:

1. в зависимости от размеров оконной сетки подбираются размер и количество петель;
2. при помощи саморезов малых размеров производится крепление петель к раме сетки;
3. на оконной раме отмечаются места установки вторых петельных частей;

Установка петель на сетку

1. через подготовленные отверстия производится фиксация сетки к оконной раме;
2. на противоположной стороне рамы устанавливается защелка-фиксатор.

Установка сетки при помощи петель

Преимуществами данного метода крепления является возможность быстрого открытия сетки для выполнения каких-либо действий, а к недостаткам относятся:

• сложность демонтажа на зимний период времени;
• невозможность использования на окнах с решетками;
• возможность несанкционированного открытия при сильном ветре.

Крепление на карманы

Использование карманов позволяет быстро снять сетку на зимнее хранение и установить устройство обратно. Технология монтажа крепежных элементов также не вызывает проблем и производится так:

1. при помощи саморезов производится фиксация карманов к углам оконной рамы;
2. далее необходимо правильно определить места расположения ответных планок на раме сетки. Для этого рама с зазором в 2 – 3 мм приставляется к окну и производится разметка нижней пары креплений. Вторая верхняя пара размечается после полного монтажа нижних крепежных элементов;
3. крепление планок в москитной сетке также производится саморезами.

Крепление сетки при помощи специальных карманов

Процесс установки карманов представлен на видео.

Установка на флажки

Использование флажков для фиксации москитной сетки допустимо, только если рама сетки изготовлена из алюминиевого профиля, так как пластиковый профиль быстро разрушается под воздействием самореза.

Флажок представляет собой небольшую пластиковую или металлическую конструкцию, изготовленную в виде букв Г или Z. Крепление и работа обеспечиваются саморезом.

Крепежные флажки для москитной сетки

Установка флажков не вызывает затруднений, так как производится следующим способом:

1. размечаются места расположения крепежных элементов;

1. просверливаются отверстия;
2. фиксируются флажки.

Крепление сетки на металлические флажки

Монтаж липучкой

При помощи липучки можно установить москитную сетку, изготовленную без рамы. Данный способ отличается простотой и надежностью, но периодически требуется замена фиксирующих элементов.

Установка липкой ленты производится так:

1. рама окна тщательно очищается от различных загрязнений, в том числе и пыли;
2. рама высушивается;
3. на раму крепится одна часть липкой ленты. Крепление рекомендуется производить аккуратно, без перегибов, волн и прочих отклонений и с первого раза;
4. вторая часть ленты фиксируется на сетке (пришивается, припаивается и так далее).

Использование липкой ленты для фиксации москитной сетки

Плунжерное крепление

Крепление плунжерами – подпружиненными металлическими стержнями отличается высоким уровнем надежности, но отрицательным фактором такого способа является необходимость сверления профиля оконной рамы, что может снизить срок службы окна.

Крепление производится следующим образом:

1. плунжеры закрепляются на раме москитной сетки;
2. готовая конструкция вставляется в предварительно подготовленные пазы оконной рамы;
3. при опускании ручки плунжеры будут выскакивать из сетки и попадать в пазы рамы, тем самым фиксируя сетку на окне.

Крепление сетки при помощи металлических болтов

Использование роллет

Самым удобным в использовании является сетка-роллет: рулонная москитная сетка, движущаяся по направляющим. Ее установка производится так:

1. в верней части окна устанавливается блок с сеткой;
2. по боковым сторонам оконной рамы закрепляются направляющие;
3. внизу окна устанавливается защелка, фиксирующая сетку в открытом положении.

Москитная сетка роллет

Крепление сетки Плиссе

Сетка Плиссе отличается от сетки-роллет только одним фактором – направлением движения. Сетка Плиссе (сетка, собранная в «гармошку», отсюда и название) двигается не по вертикальным, а по горизонтальным направляющим.

Москитная сетка, движущаяся по горизонтальным направляющим

Процесс установки сетки:

1. крепление направляющих в верхней и нижней части окон;
2. крепление защелки фиксатора для удерживания сетки в закрытом положении.

Чтобы москитная сетка прослужила длительное время, устройство требуется убирать на зимний период и очищать от грязи 2 – 4 раза в сезон использования.

furni-info.ru

Крепления для москитных сеток

ООО «ФПК» поставляет на российский рынок продукцию компании Hunter Douglas (Голландия) и изготавливает собственные компоненты для изготовления москитных сеток европейского уровня. Купить крепления для москитных сеток на пластиковые окна в «ФПК» можно поштучно или крупной оптовой партией. Также, есть услуга доставки товара.

Установка крепления для антимоскитной сетки

Держатели москитной сетки нередко ломаются в процессе эксплуатации.

Специалисты ООО «ФПК» помогут решить проблему: в течение 2-х часов мастер приедет и установит надежные крепления или сделает замеры для новой сетки. Возможен ремонт антикомариной сетки на месте либо ее полная замена.

Купить крепеж для москитных сеток на пластиковое окно и вызвать мастера вы сможете, не покидая квартиры.

Почему стоит заказать сетку у нас

• Современное большое производство. Изготовляем изделия быстро и качественно.
• Самый большой ассортимент изделий в России. Любые формы и цвета.
• Мы предлагаем все существующие типы полотен москитной сетки в разных цветовых вариантах.
• Лучшие цены от производителя. Скидки на объем, а так же для постоянных клиентов.
• Если Вы хотите забрать готовые изделия самостоятельно, приезжайте к нам, мы изготовим Ваши новые москитные сетки при Вас.
• Изделия стандартных цветов оплачиваются клиентом после монтажа и только после проверки качества.
• Бесплатная доставка по Москве до транспортной компании любого объема продукции.
• В зависимости от типа изделия даем гарантию от 1 года до 3-х лет.
• Приедем в любое удобное для Вас время с образцами совершенно бесплатно.
• Профессиональное обучение и полная поддержка наших Партнеров.
• Большой склад комплектации. Продаем оптом и в розницу от 1м.п.

Какой выбрать крепеж для сетки от насекомых?

Вы можете купить держатели для москитной сетки на пластиковые окна разных видов: каждый имеет свои достоинства и недостатки.

Стандартное крепление Z-вида, пластик

Чаще всего применяется для крепления сетки на пластиковое окно.

+ Удобное в эксплуатации бюджетное крепление.

– Срок пользования – около 5 лет, пластик быстро изнашивается от воздействия солнечных лучей.

Стандартное крепление Z-вида, металл

Металлические крепления для москитных сеток, обработанные порошковой краской. Размеры не совпадают с параметрами пластиковых Z-держателей: не получится просто убрать пластиковые крепежи и поставить на их место новые, металлические. Потребуется полноценный монтаж.

+ Долговечные.

– Сильно прижимают сетку к раме, тонкие ручки на «москитке» могут оторваться при ее снятии или установке.

Пружинный штифт – плунжер

Трехэлементное крепление, которое стационарно соединяет антикомариную сетку с рамой (если сетка идеально подходит по размеру).

+ Надежность.

– Требуется контроль – плунжер постоянно понемногу раскручивается.

Флажки (барашки), пластик

Не пользуется спросом из-за трудности в эксплуатации. Установка или снятие сетки требует почти акробатических упражнений.

+ Надежная фиксация.

– Неудобно ставить и снимать сетку.

Зацепы, металл

Держатели соединяются с рамой клепками/саморезами.

Портфолио

Оформить заказ, получить бесплатную консультацию или вызвать мастера для установки можно по телефону: +7 (495) 988-38-91 или +7 (495) 988-35-80 Или отправьте заявку для консультации

setki-fpk. ru

Типы крепления москитной сетки на окна

Москитные сетки – конструкции, позволяющие защитить помещение от насекомых, крупной пыли и тополиного пуха. Чтобы москитные сетки служили вам как можно дольше, периодически стоит проверять их крепление на наличие сколов и трещин. Ведь из-за перепадов температур, материал из которых выполнены комплектующие (очень часто это пластик) может рассохнуться, стать более хрупким, из-за чего страдает надежность крепления москитной сетки на окна.

Пришедший в негодность элемент крепления конструкции можно заменить, важно лишь знать его тип, которых на рынке москитных сеток существует несколько:

Стандартное пластиковое крепление

Данный вид крепления еще называют Z-образными кронштейнами. Это пластиковые уголки, позволяющие надежно удерживать конструкцию москитной сетки на окне. Однако, данный вариант крепления не отличается своей долговечностью.

Воздействие солнечных лучей и низких температур негативно сказывается на материале крепления. Срок их службы обычно варьируется от 4 до 6 лет, но если москитная сетки монтирована на солнечной стороне здания, то срок службы креплений значительно снижается.

Усиленное пластиковое крепление

Данный вид кронштейнов уже изготавливается и не продается. Если ваши москитные сетки имеют подобный вид крепления, то заменить его на аналогичное уже не имеется возможным. Есть вариант замены этих креплений на стандартные, однако с их установкой могут возникнуть проблемы, связанные с тем, что отверстия для крепления тех и других кронштейнов на окно отличаются друг от друга.

Металлические крепления

Металлические Z-образные кронштейны, которые окрашиваются специальной порошковой краской. Такие конструкции прекрасно переносят воздействие как низких температур, так и ярких солнечных лучей. Имеют длительный срок службы. Но и они к сожалению, не совершенны.

Крепеж кронштейнов к окну осуществляется при помощи саморезов, которые мешают в последствии установить в позы кронштейнов москитную сетку. А если это все же удалось, то они сильно прижимают ее к окну из-за чего возникает большая нагрузка на ручки и как следствие их поломка.

Металлические зацепы

Крепления, изготовленные из нержавеющего металла. Не бояться солнечных лучей и перепада температур. Прекрасно выполняют функцию крепления москитной сетки на окна. Но имеют одну особенность которую необходимо учитывать в случае замены зацепы.Так как этот выпускаемый продукт не имеет стандартной конструкции, то различные производители изготавливают ее исходя из своих технических положений.

Поэтому при покупке необходимо обращать внимание на то, совпадает ли расстояние от горизонтальной части зацепа до центра отверстий с аналогичными в вашем прошлом креплении.Это необходимо для того, чтоб в последствии вы смогли самостоятельно, без изменения каких-либо конструктивных особенностей крепления монтировать его на окно.

Внутреннее или выдвижное крепление москитной сетки

Металлическое крепление, состоящее из трех составных частей, соединённых резьбовым способом. Для того чтоб осуществить работы по монтажу москитной сетки на окна при помощи данного вида крепления необходимо учесть длину и ширину москитной сетки вместе с ворсом(уплотнителем).

Для того чтоб вмонтировать крепление москитной сетки в оконную раму необходимо высверлить отверстия в ее рамном профиле, а также такое же отверстие на соответствующем друг другу расстоянии в оконной раме.Крепление москитной сетки происходит путем вкручивания одной из последней частей крепежа, который уже находиться в оконной раме.

Пластиковые L-образные крепления

Крепление, выполненное из пластика, надежно удерживает москитную сетку на окне, но имеет короткий срок службы – менее 5 лет. Не обладает устойчивостью к негативному воздействию солнечных лучей и низких температур.

Используется крайне редко из-за своего неудобного и даже опасного способа монтажа (доступ к крепежу можно получить только если глубоко высунуться в оконный проем), поэтому данный тип крепежа москитной сетки на окна используют в основном для окон находящихся на первых этажах здания.

Правильно подобранный тип крепежа москитной сетки – это залог ее долговечности и надежности и безопасности. Если Вы затрудняетесь в выборе необходимого вам варианта, то мы рекомендуем обратиться к дружной семье специалистов компании «Москиток». Мы ответим на все интересующие вас вопросы и проконсультируем в разнообразии имеющегося ассортимента крепёжных систем.

Опубликовано: 05.09.2016

moskitok.ru

Крепление штукатурной сетки к стене

Штукатурка давно используется, как технология выравнивания стен. Но кроме выравнивающих способностей нанесенный штукатурный слой должен быть прочным и крепко прикрепляться к стене. Раньше для этого использовали часто набитые гвозди или дранку, прикрепленную к стене крест-накрест (по диагонали). Сегодня от этих способов отошли. На смену пришла штукатурная сетка.

По сути, сетчатое изделие выполняет функции армирующего каркаса наносимого слоя штукатурки. Прикрепленное к стене оно удерживает массу выравнивающего материала и не дает ему растрескаться.

Металлическая сетка из оцинкованной проволоки

Виды штукатурной сетки

Сегодня производители предлагают две основные ее разновидности:

• металлическую,
• стеклотканную (пластиковую).

Вопрос, какую выбрать, звучит часто. Для определения необходимости использования потребуется исследовать поверхность стены на предмет перепадов и неровностей. Если перепад в пределах 5 см, то лучше использовать металлическое изделие. Если в пределах 2-3 см, то подойдет и стеклотканное.

Синтетическое изделие для штукатурки

Правила крепления

Технология крепления штукатурной сетки разного вида отличается. Поэтому необходимо каждый вариант рассмотреть по отдельности.

Установка стеклотканной разновидности

Из двух вариантов этот самый простой, потому что сетчатая стеклоткань просто крепится к стене буквально несколькими саморезами. Она должна свисать под собственным весом, тем самым получается ровная сеточная поверхность. Для увеличения прочности крепление производят по нижнему краю тоже.

Здесь есть один момент, которые необходимо учитывать. Если штукатурка будет проводиться по маякам, то сначала укладывают сетку, а затем устанавливают маяки. Можно сделать и наоборот, только при этом материал придется подрезать на куски по ширине, равной шагу установки маяков. В плане армирующего каркаса цельное без стыков полотно лучше.

Если перепад плоскости совсем небольшой, то штукатурную сетку укладывают по штукатурке, которая нанесена на стену не очень толстым слоем. Делается это просто:

1. В первую очередь на плоскость небольшого участка стены, обычно по ширине он выбирается, равной ширине полотна, наносится тонкий слой штукатурки. Для этого нужно использовать полуметровую металлическую гладилку.

Предварительно на стену наносится небольшой слой раствора

2. Теперь надо полотно размотать и приложить одним краем к верхнему углу комнаты.

Установка полотна сверху, начиная от потолка

3. Очень важно правильно расправить сетку, чтобы она плотно прилегала к углам помещения и по горизонтали, и по вертикали. Некоторые мастера делают запуск сеточного армирующего материала на поверхности смежных плоскостей в пределах 3 см.
4. Теперь надо взять в руки ту же гладилку и расправить полотно окончательно, утапливая ее в нанесенный штукатурный слой.

С помощью широкой гладилки сетку разравнивают и одновременно немного утапливают в слой штукатурки

В принципе, на этом процесс крепления заканчивается. После высыхания нанесенной штукатурки можно переходить к выравнивающим операциям с помощью шпаклевки. Посмотрите видео, как надо правильно клеить сетку для оштукатуривания.

Установка металлической разновидности

По понятным причинам, а именно: большой вес изделия, крупные ячейки и сложности с выравниванием самой сетки, «сажать» на клеевой состав ее не получится. Поэтому этот способ отметается сразу. Касаемо саморезов, то данный вариант приемлем, но с одной оговоркой – под шляпки саморезов надо уложить широкие шайбы.

Не стоит их покупать, как отдельный элемент. Шайбы можно нарезать из перфорированной монтажной ленты или из прямых подвесов, которые используются для крепления гипсокартонных листов.

Монтажная стальная лента

Удобнее всего, если ленту резать так, чтобы самодельная шайба собой представляла элемент с двумя отверстиями. В одно из них будет вкручиваться саморез, другой элемент будет выполнять функции монтажной планки. На фото ниже видно, как правильно устанавливать сдвоенную шайбу.

Сдвоенная шайба, нарезанная из монтажной ленты



В принципе, каких-то ограничений по месту установки саморезов по стене нет. Их можно вкручивать в любое место на разных расстояниях друг от друга. Основная задача – выпрямить штукатурную сетку и надежно прикрепить ее к стене. Конечно, сверху около угла между стеной и потолком крепежи должны располагаться параллельно углу и с шагом установки в пределах 50 см.

Необходимо отметить, что крепить можно не только саморезами. В зависимости от того, из какого материала возводился дом, можно использовать и другие крепежные изделия. К примеру, обычные гвозди длиною 60-70 мм. Их вбивают в кирпичную стену в кладочный шов на глубину 50 мм, загибая верхний край со шляпкой. На фото ниже это хорошо видно.

Установка стальной сетки обычными гвоздями

Если не нашлось под рукой широких шайб, монтажной ленты или прямых подвесов, то крепление можно сделать и обычными саморезами, которые вкручиваются в пластмассовые дюбели. Просто соединение крепежей с натянутым полотном проводят обычной проволокой, лучше вязальной, как показано на фотографии ниже.

• необходимо саморез вкрутить в дюбель не до конца;
• затем обвязать под его шляпкой проволоку, свободным концом которой обматывается проволока штукатурной сетки;
• после чего шуруп вкручивается до упора.

Как крепить саморезами и вязальной проволокой

Полезные советы

Обозначим один очень важный момент, который касается технологии нанесения штукатурного слоя.  Стена под штукатуркой должна быть чистой и прочной. Поэтому в первую очередь стеновую поверхность очищаем от пыли при помощи пылесоса или веника. А затем следует ее обязательно прогрунтовать, лучше грунтовкой глубокого проникновения, которая глубоко проникает в материал стены, где полимеризируется, увеличивая прочность верхнего слоя. Как только грунтовка высохнет, переходим к установке сеточной конструкции.

И другие рекомендации:

1. Для монтажа штукатурной сетки лучше использовать мелкие саморезы. Под дюбели придется высверливать отверстия, а это очередная пыль, от которой предварительно избавились. Чем меньше по размерам отверстия, тем меньше пыли.
2. Некоторые мастера грунтовку проводят после установки. Не лучший вариант, потому что в местах соприкосновения материала с поверхностью стены образуются лужи грунтовки. Особенно это происходит, если устанавливается полотно из стеклоткани с мелкими ячейками. В принципе, оба варианта сегодня применяются, и каждый сам решает, как поступать. Но учтите, до использования раствора стеновую плоскость придется прогрунтовать дважды.
3. Сетка на поверхность укладывается полосами внахлест со смещением в одну ячейку. Если это стеклотканный вариант, то нахлест следует проводить со смешением в 3-5 см.

Заключение

Способов крепления сеточной конструкции под штукатурку, как армирующий каркас, немало. Выбирайте тот, который проще именно для вас и удобней в плане производства работ и наличия крепежных материалов. Основная задача – прочность крепления.

Завод

поставляет крепеж для металлической проволочной сетки для строительного использования

О продуктах и ​​поставщиках:

 Выберите из широкого ассортимента оптимального качества, эффективности и прочности. Крепеж для металлической проволочной сетки   на Alibaba. com для всех видов различных конструктивных целей. Эти прочные изделия изготавливаются с использованием передовых технологий и бескомпромиссных материалов, которые обеспечивают устойчивость, долговечность и устойчивость к любым внешним воздействиям. Независимо от того, хотите ли вы провести строительные или другие электромонтажные работы, эти.Крепеж для металлической сетки   может легко решить все ваши задачи. Ведущий.  крепеж для металлической сетки  поставщиков и оптовиков на сайте предлагают эту продукцию по конкурентоспособным ценам и с большими скидками.
 Отличительные качества. Крепеж для металлической сетки  , представленный на сайте, изготовлен из материалов, которые обладают высокой прочностью и могут служить в течение длительного периода времени. Эти продукты очень устойчивы и могут противостоять всем видам помех, не теряя сцепления или фиксации.Эти дельные. Крепежные детали для металлической проволочной сетки   также подвергаются горячему погружению для повышения качества и оптимальной производительности. Файл. Крепеж для металлической проволочной сетки  Проданные здесь  доступны с различной обработкой поверхности, с головками и типами хвостовиков в зависимости от ваших требований.

 Alibaba.com предлагает великолепные варианты.  крепежные детали для металлической проволочной сетки , которые доступны в различных формах, размерах, цветах, функциях и других аспектах в зависимости от ваших конкретных потребностей. Эти продукты имеют такие характеристики, как антикоррозионные, водонепроницаемые, влагопоглощающие, термостойкие и многие другие.Прочный. Крепежные детали из металлической проволочной сетки   имеют определенные типы стержней, такие как гладкий стержень, кольцевой стержень, алмазные головки, плоские головки, ударные головки и зонтичные головки. Файл. Крепежные детали из металлической проволочной сетки   имеют полированную оцинкованную поверхность для повышения производительности.

 Просмотрите массив. Крепеж для металлической проволочной сетки  Ассортимент  на Alibaba.com - покупайте эти продукты в рамках своего бюджета и доступности. Эти продукты имеют гарантии качества от поставщиков.Они сертифицированы и могут быть адаптированы под вас.


Используйте крепежи, не зависящие от сетки, для имитации точек соединения в Abaqus

• Застежки, не зависящие от сетки, соединяют слои материала друг с другом, имитируя, например, эффект точечная сварка.
• Они не требуют, чтобы связанная область была отделена от других областей перегородкой (независимость от сетки), что упрощает их определение.
• Вместо этого их положение определяется точками крепления, контрольными точками или узлами.
• Можно создавать шаблоны точек крепления, чтобы легко определять расположение нескольких креплений.
• Крепежные элементы определяются из модуля взаимодействия с помощью значков «специальные», «крепежные элементы», «создать» или «создать крепежные элементы».
• Возможны жесткие крепления MPC. Поведение застежки также можно определить через секцию соединителя, чтобы обеспечить более сложное поведение.

Часто две (или более) детали соединяются в определенных точках, например, несколькими винтами вдоль линии.При моделировании необходимо учитывать подключение.

В зависимости от требуемого уровня детализации возможны различные подходы. В крупном масштабе части могут быть связаны друг с другом по всей своей контактной поверхности. Это просто сделать, но это не очень соответствует действительности.

Если мы действительно хотим принять во внимание дискретное расположение точек соединения, мы можем разделить поверхности, которые соединяются винтами в месте расположения винтов, определить поверхности и связать их друг с другом.

Вероятно, можно было бы смоделировать сам винт, но если винт не является основной темой исследования и моделируется только ограниченное количество винтов, это невозможно.

Альтернативный подход – использовать крепеж. Одним из преимуществ этого подхода является то, что нет необходимости указывать область соединения как поверхность. Вместо этого его можно определить как точку (точка привязки, опорная точка или узел) с заданным радиусом влияния.Это значительно упрощает и ускоряет построение сетки.

Чтобы сделать лучший выбор между подходом с застежкой и подходом с завязкой, мы сравнили подходы на простом примере задачи.

В качестве примера задачи мы взяли часть панели, прикрученную к раме с обеих сторон (рис. 1). На каждой стороне предусмотрено по два винта. Это было сочтено минимальным количеством для имитации ряда винтов. В этом примере стороны рамы, не соединенные с панелью, полностью зафиксированы (без смещения в любом направлении), а противоположный конец панели нагружен вертикальной силой через контрольную точку и соединение.

Рисунок 1: Настройка примерной модели.

В качестве первого подхода детали соединяются путем связывания поверхностей, соответствующих расположению винтов, друг с другом.

Это требует разделения геометрии, чтобы можно было определить эти поверхности. Грани обеих частей разделены, поэтому определяется круглая область, соответствующая винту. Эти области малы по сравнению с другими размерами даже в этом примере (рис. 2).

Рис. 2: Вид сверху на сборку показывает размер расположения винтов.

Для фактического анализа анализируемые детали были бы намного больше, и было бы гораздо больше мест для винтов. Тогда разделение региона для каждого винта потребует большого количества ручного труда. Кроме того, сетка должна быть достаточно детализирована, чтобы описать этот маленький круг. Из-за этого необходимы очень маленькие элементы, по крайней мере, локально вокруг винтовой области. Сетка, использованная в этом примере, показана на рисунке 3.

Соответствующие поверхности панели и рамы должны быть связаны друг с другом. Это может быть выполнено путем создания поверхности, соответствующей всем точкам крепления винтов на раме, и второй поверхности, соответствующей всем местоположениям винтов на панели. Затем они используются как ведущая и ведомая поверхности в связующем ограничении.

Рис. 3: Сетка, используемая, когда геометрия разбита на разделы для описания расположения винтов.

Во втором подходе мы будем использовать ту же сетку, что и в предыдущем примере, но в этом случае независимые от сетки крепежи будут соединять панель с рамой вместо стяжек.

Расположение креплений должно быть указано через контрольные точки, узлы или точки крепления. В этом случае контрольные точки определяются путем выбора центра винта в геометрии. Когда необходимо определить количество точек соединения вдоль линии, можно использовать параметр «создать точки присоединения вдоль направления», чтобы не указывать каждую точку отдельно.

Параметры «Создать крепежи» позволяют определять крепежи. В этом случае используется «точечный» подход.Выбираются контрольные точки, соответствующие расположению крепежа. В этом случае делаются два определения крепежа: одно для винтов наверху, а другое для винтов на нижней части панели. В каждом случае выбираются соответствующие ориентиры.

На вкладке «домен» диалогового окна «редактировать крепеж» необходимо указать целевые поверхности. Есть вариант «целая модель», когда Abaqus сам определяет расположение поверхностей. Это не может использоваться для совпадающих поверхностей, как в этом примере.Поэтому мы используем опцию «закрепить указанные поверхности по близости». Указываются связываемые поверхности, в данном случае поверхность для рамы (верхняя или нижняя контактная область) и одна для панели (верхняя или нижняя контактная область).

Рис. 4. Указание области крепления.

На вкладке «свойство» указывается поведение застежки. Возможно использование соединительной секции. Это допускает сложное поведение, в том числе нелинейное и повреждающее.В этом случае мы будем простыми и будем использовать жесткое соединение mpc. Также указывается физический радиус крепежа. В этом случае мы предоставляем значение, соответствующее размеру разделенной области.

Рисунок 5: Определение свойств крепежа.

В подходе 2 сетка была разделена для разделения областей, соответствующих винтам. Это не требуется для определения креплений. При третьем подходе эти перегородки удаляются.Используется обычная сетка с элементами, которые больше, чем те, которые были вокруг места винта в предыдущем подходе (рисунок 6).

Рисунок 6: Сетка, используемая без перегородок для определения областей, соответствующих винтам.

В этом случае количество элементов составляет 6932 по сравнению с 16409 (более чем в два раза больше) в предыдущем примере.

Крепежные детали определены так же, как и ранее. Это включает указанный физический радиус.Однако Abaqus также вычисляет радиус влияния по умолчанию. Если заданный пользователем радиус влияния меньше вычисленного радиуса влияния по умолчанию, заданное пользователем значение будет переопределено. В любом случае каждая область влияния будет содержать минимум три узла. Учитывая размер ячейки, область влияния будет больше указанного значения, чтобы удовлетворить этим требованиям.

В последнем испытанном подходе все соприкасающиеся поверхности были связаны друг с другом.В этом случае использовалась та же сетка, что и в подходе 3. Расположение саморезов не учитывается.

Если посмотреть на результаты напряжения и деформации (Рисунок 7 и Рисунок 8), результаты обеих моделей с геометрией винта, включенной в сетку (подход 1 и 2), очень похожи. По всей видимости, использование галстука или застежки не оказывает большого влияния на результат в этом случае. Подход 3, с крепежными элементами, определенными на обычной сетке, которая не включает перегородки для винтов, показывает эффект локализации в области винта, как это наблюдается при подходах 1 и 2, но эффект более распространен. Поскольку эффективный радиус влияния в этом анализе был больше, чем в другом анализе, это не является неожиданностью. Четвертый подход, со связями по всей области контакта, не показывает эффекта локализации, как ожидалось.

Рисунок 7: Напряжение по Мизесу с использованием каждого из 4 подходов.

Рис. 8: Максимальная главная логарифмическая деформация с использованием каждого из 4 подходов.

При просмотре результатов смещения (рис. 9) мы видим, что результаты для подхода 1 и 2 перекрываются.При подходе 3 смещение меньше, что указывает на то, что модель ведет себя более жестко. Это можно объяснить более крупной областью, которая в данном случае включается в соединение. При подходе 4, полностью связанных контактных областях, смещение еще меньше, что указывает на еще более жесткую реакцию. Это было ожидаемо.

Рис. 9: Смещение точки приложения нагрузки с использованием каждого из 4 подходов. Результаты для подходов 1 и 2 частично совпадают.

Кроме того, время работы указано в таблице ниже:

Подъезд	Время работы (с)
1 – местная связь	169
2 – застежка секционная	160
3 – застежка без перегородок	42
4 – глобальная связь	29

(Согласно файлу сообщения.Не было предпринято никаких усилий для создания вычислительной нагрузки из-за других факторов на системную константу, поэтому эти значения предназначены только для приблизительной оценки.)

Это показывает, что время работы более грубых моделей (3 и 4) явно меньше, чем у более мелких моделей. Разница между местной стяжкой и моделью застежки с такой же сеткой небольшая.

Подход с использованием крепежа прост в настройке, поскольку не требует разделения сетки.Это также упрощает построение сетки. Необходимо определить точки крепления, что требует определенных усилий, но это ограничено, особенно когда можно использовать вариант линейного рисунка для создания точек крепления.

В этом случае необходимо определить соединительные поверхности. Это было сделано отдельно для верхней и нижней части панели. С помощью определения связки все сегменты поверхности могут быть собраны в одну главную и одну подчиненную поверхность, что относительно быстро.

В целом, ожидается, что определение неразмеченных креплений будет быстрее, чем определение разделенных связей в целом.

Можно получить результаты с более крупной сеткой, используя подход неразмеченной застежки, по сравнению с разделенными связями. Результат менее точен, но в некоторых случаях может быть достаточным, а время работы намного короче. Ожидается, что уточнение сетки в неразделенном подходе уменьшит разницу между неразмеченным и разделенным подходом (при этом, конечно, увеличится время выполнения).

Поскольку радиус влияния крепежа увеличивается сверх расстояния, указанного для грубых сеток, этот подход более чувствителен к сетке.

Крепежи, не зависящие от сетки, на несекционированных поверхностях по сравнению с завязкой разделенных поверхностей
Pro	Con
Разделение не требуется:	Менее точный (для более крупной сетки)
	Более зависимая от сетки (для более крупной сетки)
Возможно получение результатов с более крупной сеткой:

Использование неразмеченного крепежа кажется полезным, когда требуемый уровень детализации и точности не слишком высок, а время работы и простота настройки важны. Это также может быть полезно в качестве первого подхода, чтобы получить представление о времени работы и поведении модели, прежде чем переходить к более подробному моделированию.

Зажимы для сеток с фиксатором для кабелей, ограждений, ремней, гвоздей

Анкерные зажимы с фиксаторами прикрепляют ткань к кабелю, забору, веревке или гвоздям

Мы не продаем комплекты втулок или гвоздевые пластины, так как они фиксирующие зажимы анкерные крепления намного более эффективны и долговечны на трикотажных или тканых тканевых панелях, геотекстильной почвенной ткани и ландшафтном барьерном материале от сорняков. Наши запорные зажимы промышленного класса имеют большую нагрузку и имеют более длинные зазубрины, чем запорные зажимы для бытового использования , которые можно найти в больших магазинах. Эти профессиональные пластиковые фиксирующие зажимы, стабилизированные УФ-излучением, имеют ширину 1-1 / 2 дюйма и высоту 1 дюйм и легко проникают как минимум в два или три слоя толстого материала для хорошей прочной складчатой ​​кромки. С зашитыми усиленными кромками царапающее шило лучше всего использовать для пробивания начальных отверстий для основных зазубрин. Специально разработан для обвязки растяжек или обертывания ткани на ограждение из звеньев цепи, кабель или веревку (диаметром до 5/16 дюйма).Большая площадь поверхности гарантирует, что ваш материал не будет поврежден при натяжении. Они имеют две передние отверстия для максимальной универсальности, небольшой 3/16″ отверстие в верхней части для крючка (на снимке) или винтов и большего 5/16″ отверстие в середине для лаг болта (на фото). Сквозное отверстие сверху / по центру будет вмещать кабель или веревку диаметром до 5/16 дюйма (на фото красный канат). Верхнее изображение – это устанавливаемый зажим, показывающий несколько вариантов. Обратите внимание, что мы не поставляем S-образные крючки и болты с фиксатором. , или веревка. Нижнее изображение спереди и сзади фиксирующего зажима.Вы даже можете положить по одной с каждой стороны ткани, вместо того, чтобы складывать ее за край, для центральной точки крепления в середине панели. Сложите обрезанный край материала два или три раза и защелкните зажим. Зубцы с одной стороны фиксируются в отверстиях с другой стороны застежки. Эти анкерные зажимы очень эффективны на ограждениях из цепных звеньев, чтобы остановить движение ткани на ветру.

Пакеты на 36 штук * наших УФ-стабилизированных поли фиксирующих зажимов
15 долларов США за мешок на 36 штук (41.6 центов каждый) до 3 мешков
13 долларов США за мешок (36,1 цента каждый) на 4 мешка (144 зажима)
11 долларов США за мешок (30,5 цента каждый) в 7 мешках (252 зажима)
10 долларов США за мешок (27,8 цента каждый) в 10 пакетов (360 зажимов)
8 долларов США за пакет (22,2 цента каждый) при 30 пакетах (1080+ зажимов)
Оптовые цены со скидкой будут отображаться в корзине покупок
* Заказы, содержащие более 108 зажимов, будут отправлены отдельно в коробке
Напишите нам для оптовой коробки 3600 по цене 720 долларов (20 центов каждая)

БЕСПЛАТНАЯ доставка с обслуживанием только в 48 соседних штатов
Приоритетная почта до 4 пакетов.ИБП Заземлил при 5 или более мешках
Всегда в наличии, отправка незамедлительно на следующий рабочий день

Крепеж, ткань и красная веревка не входят в комплект с зажимами
S крючок, стопорный болт, красная веревка и ткань только для справки
Два передние отверстия: верхнее 3/16 дюйма (крюк) и среднее 5/16 дюйма (стопорный болт)
Сквозное отверстие сверху (красная веревка) кабель 5/16 дюйма или канат 3/8 дюйма

На рисунке выше показаны фиксирующие зажимы. соединенная веревкой с решетчатой ​​решетчатой ​​рамой из оцинкованной трубы диаметром 1-3 / 8 дюйма, изготовленной из доступной на месте трубы ограждения «верхний рельс». Такие трубы обычно продаются в домашних магазинах для изготовления заборов из цепей. Ниже наши анкерные крепления с фиксаторами прикреплены непосредственно к ограждению из проволочной сетки на воротах. Наши сверхпрочные фиксирующие зажимы промышленного класса изготавливаются по индивидуальному заказу для надежного крепления трикотажного материала абажура непосредственно к звену цепи и ограждению из проволочной сетки для обеспечения конфиденциальности, вольеров для животных, контроля пыли, визуального барьера, ветрового или солнцезащитного экрана.

Ветер может задевать незакрепленное покрытие веранды или затенять навес, вызывая повреждения. Вот почему анкерные крепления с фиксаторами традиционно размещаются примерно на 30 см от центра по периметру. Вы также можете установить фиксирующие зажимы в середине панели, «совместив» их с каждой стороной ткани абажура. НИКОГДА не пытайтесь вытащить панель только за углы, особенно за фиксированный фиксатор, такой как винт или гвоздь. Лучше всего зашнуровать все четыре стороны конструкции, используя веревку от каждого зажима, чтобы равномерно распределить нагрузку. Закрепление панели фиксированным креплением вместо веревки представляет собой чрезмерное напряжение и не дает «отдачи».Чем более равномерно растянуты и поддерживаются, тем прочнее панель и структура, к которым они прикреплены. Затененные панели обычно прикрепляются к раме: привяжите веревку или оцинкованный кабель к угловой стойке и пропустите его через втулку, вокруг решетки или рамы трубы, обратно через следующую втулку и обратно вокруг конструкции … угол, где вы его затягиваете и закрепляете (часто с помощью стяжной муфты для затягивания по мере необходимости). Если не шнуровать вокруг самой конструкции, на конструкцию можно установить трубу, доску или крепеж (подковообразные гвозди или винты с проушинами), а затем прикрепить к ней панель.Вместо подковообразных гвоздей или шурупов с проушинами обычно просто устанавливают шурупы для настила под углом в верхнюю часть деревянной беседки (оставляя около дюйма незащищенным), а затем прикрепляют панель от люверсов к открытым угловым стержням шурупов. И имейте в виду, что точки крепления на решетке не обязательно должны точно совпадать с зажимами … хорошо, но не обязательно. Мы не продаем трубы, тросы, тросы, талрепы, гвозди в форме подковы или шурупы с проушинами, так как эти изделия обычно доступны в любом строительном центре.

ДЕРЕВЯННЫЕ РАМЫ могут зашнуровать панели наверху или ПОДВЕСИТЬ НИЖЕ решетку, чтобы предотвратить истирание, и привязанные / привязанные веревкой от люверсов до гвоздей или шурупов на каркасе беседки предотвращают движение. Обратите внимание, что панели штор обычно вешают снизу, а не растягивают сверху.

Круглогодичная установка на деревянных решетках, верандах и перголах обычно представляет собой «сырье» из простой ткани, натянутой наверх и удерживаемой деревянными полосами размером 1 на 2 по краям, прослаивает простую ткань между решетками и внешняя отделка деревом (обрешетка). Улучшение состоит в том, чтобы свернуть 1 на 2 в материал , а затем прибить его на место. Этот метод позволяет очень легко приложить большое усилие к 1 на 2, свернутому в теневую ткань … и легко выпустить немного материала, немного развернув. Просто сложите обрезанный край материала для имитации подола и скобы или гвоздя на месте. Обязательно используйте крепеж из оцинкованной или нержавеющей стали, чтобы избежать коррозии и истирания материала.

Кабель из высокопрочной нержавеющей стали обычно рекламируется как «авиационное качество», что позволяет использовать оплетку меньшего диаметра.Не используйте стальные кабели с виниловым покрытием или оцинкованные стальные кабели, так как виниловое покрытие желтеет и трескается и требует замены задолго до выхода кабеля из строя. Совет для крупных коммерческих проектов с большим натяжением кабелей: приваривайте проушины для анкеров, чтобы они не сгибались. Напряжение, оказываемое на точки крепления при установке длинного кабеля, может легко привести к изгибу плохо сделанных рым-болтов. Мы не продаем канаты, кабели, талрепы или винты с проушинами, поскольку они обычно доступны в вашем местном центре снабжения зданий.В более крупных проектах может использоваться помощь инженера, но мы не предоставляем никаких инженерных услуг и не можем предложить каких-либо местных рекомендаций для помощи в проектировании конструкций. Материал весит менее половины унции на квадратный фут, поэтому проблема не в весе, а в чердаке и парусе.

Показано трикотажное полотно шириной шесть футов, задрапированным вдоль уродливой изнанки старого кедрового забора. С небольшими отверстиями в ткани, вблизи вы можете видеть сквозь ткань любого оттенка / плотности.Но чем дальше вы отодвигаетесь (на 20 с лишним футов) и под углом, тем труднее различать объекты с другой стороны. Не ожидайте, что total privacy от одного слоя из любого трикотажного полотна , и даже с двумя слоями человек, стоящий лицом к ткани, может видеть. Все цвета очень хорошо сопротивляются выцветанию и обычно служат более десяти лет при вертикальном применении, особенно если вы потратите время на дизайн, избегая истирания, если панель не трется о забор и хорошо поддерживается пластиковыми фиксирующими зажимами и досками обрешетки, как показано здесь. .

Материал шириной шесть футов, используемый в качестве теневых панелей произвольной формы, индивидуально подвешенных на крыше яхты. Фиксирующие зажимы следует размещать по одной на каждую ногу по центру, а не на две ноги, как показано. Закрепив только концы, монтаж будет более слабым, но панели можно легко снять при сильном ветре.

Крепежные детали в моделировании динамики FEA

Как лучше всего смоделировать динамический отклик конструкции с большим количеством винтов или болтовых соединений? Представление всего оборудования с высочайшим уровнем точности часто является чрезмерно дорогостоящим, как с точки зрения времени настройки, так и времени вычислений. В этой статье излагается стратегия получения наилучшего ответа за наименьшее количество вычислительных итераций, а затем мы углубляемся в тактику учета эффекта каждой застежки.

Во-первых, четко изложите свои цели в отношении FEA. Если вам нужно спрогнозировать напряжения и деформации в крепежных деталях или в закрепленных деталях, это одно. Но если вас больше интересуют характеристики смещения продукта, то есть формы естественных колебаний, резонансные частоты и пиковые отклонения, – это совсем другое дело.

Напряжение и деформация – это локальные свойства определенных элементов сетки, и они требуют заботы о том, чтобы элементы сетки были достаточно маленькими, имели хороший внешний вид внутри себя, а также по отношению к своим соседним элементам. Тщательное зацепление и столь же осторожное применение условий контакта резьбовое / болтовое соединение означают, что получение точных результатов напряжения и деформации всегда будет довольно медленным.

Отклик смещения, однако, является свойством совокупной структуры. Конечно, – это сумма всех индивидуальных откликов элементов.И всегда верно, что если элементы FEA слишком велики, то их поведение будет слишком жестким. Но локальные вариации из-за числового усечения, аспекта элемента и т. Д., Как правило, компенсируют друг друга во всей структуре. На чистые смещения влияют все элементы, на которые не оказывают чрезмерного влияния горстка элементов, которые подвергаются наибольшему напряжению.

Таким образом, сообщение о напряжениях и деформациях сводится к выделению только наиболее проблемных элементов. А отчет о смещениях позволяет каждому элементу «проголосовать», так что выбросы имеют гораздо меньший эффект.Хорошей новостью является то, что задачи FEA на основе смещения могут быть решены быстрее, с меньшим количеством элементов сетки и меньшими усилиями, затрачиваемыми на граничные условия Fastener, при сохранении хорошей точности. Кроме того, вы можете решить быстрее и использовать меньше места на жестком диске, указав решающей программе ТОЛЬКО вычислять смещения, но не беспокоиться о вычислении напряжений или деформаций. На рисунке 1 ниже показано диалоговое окно для редактирования РЕЗУЛЬТАТОВ как для линейного динамического исследования (слева), так и для нелинейного исследования (справа).

Рис. 1. Исследования, связанные только с вытеснением, можно проводить меньше и быстрее.

Пользователи, имеющие доступ к SOLIDWORKS Simulation Premium , имеют два доступных решателя для задач динамики. Безусловно, более быстрое из этих двух – исследование линейной динамики. Конечно, любое исследование динамики будет нелинейным (во времени), поэтому слово линейный в этом типе исследования относится к тому факту, что матрица жесткости задачи должна быть линейной. Это означает отсутствие нелинейных материалов, таких как резина, а также отсутствие нелинейных граничных условий, таких как скользящий контакт.

Это второе ограничение, вероятно, является важнейшим стратегическим соображением при представлении оборудования. Если вы вообще хотите использовать болтовый соединитель, потому что, например, хотите учесть предварительную нагрузку болта, то в вашем окончательном исследовании необходимо использовать нелинейный решатель, в основном потому, что болтовый соединитель всегда должен использоваться в сочетании с не- набор контактов проникновения. Кроме того, кстати, это связано с тем, что динамический отклик конструкции нелинейно смещается из-за предварительных нагрузок и других фоновых напряжений.

Рис. 2. Два варианта решения проблем с вибрацией.

Если вы в конечном итоге собираетесь провести исследование с использованием нелинейного решателя, с быстродействующей динамикой и болтовыми соединителями / контактами, то вам, безусловно, захочется облегчить исследование в любом другом месте, где вы можете, чтобы получить ответы в разумные сроки. Вот почему, прежде чем я настрою и проведу такое исследование, я обязательно заранее проверил, возможно, дюжину или более простых и быстрых тестовых примеров.

При решении любой проблемы с вибрацией конструкции моя первая цель – научиться как можно большему, быстро и дешево. Затем я добавлю детали и улучшу производительность за более высокую точность, только в определенных областях модели, которые предварительные исследования указали как области интереса. По мере того, как я продвигаюсь по пути решения проблемы, я обнаруживаю, какие уровни детализации сетки, какие типы граничных условий лучше всего подходят для моих целей, и все извлеченные уроки будут собраны в окончательную формулу «для цифр». ” изучение.В CAPINC мы называем это «стремлением к цели».

В моем первом предварительном исследовании, какой самый дешевый способ скрепить листы или листы вместе? Разумеется, жесткий разъем. На рисунке 3 ниже показан корпус электрики, в котором снято все оборудование. Вместо них я добавил элементы Split Line, которые занимают ту же площадь, что и головка болта или шайба / гайка. Основание и крышка – это детали из листового металла, поэтому они будут соединяться как оболочки.Но обработка жесткого соединителя будет работать так же хорошо, если закрепленные тела имеют сетку как сплошную. Жесткий соединитель будет обеспечивать, чтобы эти пары граней оставались идеально плоскими и жесткими, но, в отличие от «фиксированного» отношения, они могут «плавать» в пространстве по мере необходимости, чтобы следовать крупномасштабному изгибу крышки и основания.

Рис. 3. Функции разделения линий позволяют использовать жесткие соединители вместо оборудования.

А как насчет всех остальных участков поверхности, где две основные части перекрывают друг друга? Если мы позволим им склеиться, тогда они будут иметь гораздо более высокую совокупную жесткость.Если мы установим для нашего глобального типа контакта значение «Разрешить проникновение», тогда будут разрешены некоторые режимы изгиба, когда две пластины проходят сквозь друг друга, и наша чистая жесткость будет слишком низкой. Очевидно, что наиболее точный способ представить эту ситуацию, в конечном счете, – использовать набор контактов без проникновения. Но для предварительного изучения меньшее из зол – это позволить пластинам вмешиваться, а не позволять им соединяться.

Это сделает наши отчеты о частотах колебаний ниже, а наши прогнозы отклонения будут более консервативными, чем при связанном контакте.Фактически, большинство деталей обрабатываются с допусками, позволяющими сборку. Если есть хотя бы небольшой зазор в 0,005 дюйма между желтой крышкой и серым основанием, изображенным выше, до того, как будут затянуты винты, то первоначальной реакцией жесткости конструкции действительно будет более низкая жесткость отдельных пластин, контактирующих только с под след болта / шайбы. Даже когда грани согнуты в тесном контакте при экстремальном изгибе, жесткость на изгиб будет ближе к жесткости двух стенок, суммированной, а не в четыре раза (как если бы они были соединены).

Жесткий соединитель – не единственный способ обозначить крепежные детали, но я обычно сначала пробую их везде, а затем исследую напряжения и прогибы, чтобы увидеть, какие крепежи будут наиболее интересными или проблематичными. Даже если моей конечной целью является НЕ применение критериев напряжения или деформации, я все равно буду смотреть на деформацию и (элементарное) напряжение, чтобы увидеть, какие из моих жестких соединителей нуждаются в более точной обработке. И есть еще несколько приемов, которые мы можем применить. Итак, каковы недостатки жесткого подхода?

Во-первых, без застежек наша масса будет слишком низкой.Но вот счастливый случай; хотя программное обеспечение обычно НЕ позволяет вам наложить два граничных условия или нагрузки на одну грань, оказывается, вы МОЖЕТЕ применить распределенную массу к грани, даже если эта грань уже поддерживает жесткий соединитель.

Два исследования, изображенные на Рисунке 4 ниже, представляют собой одно и то же исследование, клонированное, но во втором исследовании масса винта / шайбы / гайки добавлена ​​к внешней поверхности каждой пары жестких соединителей. Добавленная масса имеет ожидаемый эффект снижения собственной частоты и увеличения смещений. Но в этом примере мы также можем видеть, что выигрыш в точности составляет всего около двух процентов.

Рис. 4. Масса удаленного оборудования может быть добавлена ​​обратно с помощью распределенной массы.

Вторая слабость жесткого разъема в том, что он тоже может быть…. ну жестко. Он учитывает бесконечно жесткие контактные площадки под головкой крепежа. Это также усилит элементы, непосредственно прилегающие к соединителю, что приведет к немного более высоким частотам и (обычно) меньшим смещениям.Что мы можем с этим поделать?

Я бы удалил эти жесткие соединители и заменил их набором связанных контактов только в тех крепежных изделиях, которые вызывают самые высокие напряжения и напряжения. Связанный контакт займет больше времени, чтобы сцепиться, и немного дольше, чтобы работать, особенно если вам нужно включить связывание строительным раствором (для большей точности в несовместимой сетке). Но склеенные элементы сохраняют гораздо большую податливость исходного материала, что означает более мягкое соединение. Напряжения в непосредственной близости, вероятно, будут менее единичными.

Почему мы просто не использовали приклеенный контакт для каждой застежки? Скорость создания сетки, безусловно, является одной из причин. Но есть более глубокая тактическая причина, по которой предпочтение отдается жесткому соединителю. Жесткое соединение может быть применено между наборами граней, которые не соприкасаются, даже не должны быть параллельны или даже где-то рядом друг с другом. Они работают надежно независимо от допусков деталей, зазоров при сборке, несмотря на различия в толщине пластин, независимо от того, находится ли ваше определение ОБОЛОЧКИ на внутренней, внешней или средней поверхности.Хотел бы я сказать то же самое о состоянии связанного контакта. Но я уверен, что вы уже обнаружили, что для СВЯЗИ двух поверхностей в FEA грани САПР должны лежать в определенных допусках смежности или, по крайней мере, перекрытия. Так что не стоит сражаться за КАЖДУЮ застежку только для того, чтобы обнаружить, что действительно интересны лишь несколько мест застежки.

Вот трюк для экономии времени, который, как я вижу, часто используется сотрудниками службы поддержки SOLIDWORKS, и вы увидите это в большинстве их руководств по FEA.Если две части закреплены сквозными болтами, они иногда моделируют только отверстия в верхней или внешней пластине и не пытаются моделировать отверстия на внутренней пластине. Затем набор склеенных контактов применяется между КРАЕМ внешнего отверстия и ЛИЦОМ лежащей под ним пластины. В случае сплошной сетки это может сэкономить немного времени, поскольку вам не нужно создавать сетку / разрешать половину отверстий. Кроме того, вам не нужно создавать линии разделения, чтобы изолировать область под головкой винта. Но в случае листового металла и поверхностей, связанных как оболочки, я обнаружил, что программное обеспечение не любит связывать кромку с кромкой.Склеивание кромок становится не только уловкой, позволяющей сэкономить силы, но и необходимостью. Чтобы соединение кромки к поверхности работало, вам НЕОБХОДИМО удалить отверстия на одной из двух пластин. Эта обработка настолько распространена среди учебных пособий и примеров SOLIDWORKS, что я склонен полагать, что она является отходом от практики с более раннего времени, когда не существовало нашей опции соединения строительным раствором. Я лично предпочитаю создавать разделенные линии для области головы / ореха в каждом случае – возможно, это , моя привычка придерживаться ?

Рисунок 5, ниже, представляет собой настройку части из Урока 2, «Электронный корпус» учебного класса Simulation Dynamics.Я ссылаюсь на него здесь, потому что вы можете перейти на пользовательский портал SOLIDWORKS , войти в систему, загрузить этот учебный набор самостоятельно и просмотреть их учебные настройки. Он также иллюстрирует подход к соединению «лицом к лицу», хотя в диалоговых окнах отображается выбор «лицом к лицу». Поскольку грани были выбраны на деталях из листового металла, и они в конечном итоге будут сеткой как оболочки, а не твердые тела, и поэтому выбранная грань с резьбовым отверстием станет краем сетки.

В особом случае, когда винт, штифт или шпилька из PEM служат и как крепеж, и как опора, у вас есть особый случай, который аккуратно лежит между двумя приемами, которые я описал выше.То есть «жесткий соединитель» будет работать нормально, независимо от расстояния зазора, но он будет слишком жестким. Чем длиннее стойка, тем ниже должна быть ее чистая пружинная жесткость. Даже если вы сможете заставить склеенный контакт работать на большем расстоянии, он тоже будет слишком жестким. Как мы можем это изменить?

В большинстве случаев, когда у вас есть плоские параллельные поверхности для соединения, вы можете использовать пружинный соединитель. Этот тип соединителя очень похож на жесткий соединитель, за исключением того, что вы можете затем смягчить его, применив осевую и поперечную жесткость пружины.Осевая жесткость будет действительно высокой. Это просто модуль Юнга материала, умноженный на площадь поперечного сечения хвостовика, а затем разделенный на эффективную длину пружины. С жесткостью на сдвиг сложнее: вы можете быстро построить CAD-модель детали, зафиксировать один конец, применить (небольшую) единицу бокового отклонения на другом конце, а затем измерить результирующую силу реакции. Поперечная жесткость, которую вы вводите в диалоговом окне пружины, будет просто этой силой реакции, деленной на приложенное боковое отклонение.Поскольку нас не волнует, сколько из них сдвигается и сколько изгибается, это быстрее сделать в САПР, чем пытаться получить это вручную с помощью карандаша и бумаги.

Я упоминаю об использовании пружинного соединителя для чего-то, что на самом деле не является пружиной, в основном, чтобы побудить вас мыслить нестандартно. Пружинный соединитель иногда можно рассматривать как штыревой соединитель, но с регулируемой жесткостью. Но чаще я работаю со случаями, когда стоек относительно мало, и лучше оставить их представленными в сборке и сетке как сплошные.И в этом случае вы привязываете их к печатной плате или к металлическому листу с помощью склеенного контакта на плоских концах. Или на круглых краях, где стойка может проходить через плату, используйте жесткий соединитель.

Приведенные выше приемы приведут вас как минимум на ¾ пути к окончательному результату. Если вы анализируете структуру на жесткость, а не на напряжения, и у вас нет нелинейных материалов, эластомеров или элементов зазора / контакта, вы можете придерживаться решателя линейной динамики и довольно быстро получить ответы.Если вместо этого (или также) вы решаете проблему напряжения, особенно напряжения в крепежных деталях, то вам необходимо проанализировать напряжения в непосредственной близости от ваших связанных или жестких соединителей и определить несколько из них, которые являются наибольшими. беспокойство. Только в этих местах вы будете делать одно из двух:

• Восстановите CAD-модели крепежных деталей, чтобы их можно было связать как твердотельные элементы, или;
• Используйте болтовой соединитель вместо жесткого / связанного покрытия, чтобы вы могли включить контактные эффекты, напряжение перед нагрузкой и получить полный отчет о напряжениях в крепежных деталях.Этот метод, конечно, требует переопределения исследования с помощью нелинейного решателя.

Взятые вместе, эти приемы должны помочь вам делать точные прогнозы, занимая при этом наименьшее время на настройку, помещая наибольшее количество деталей только в те области, где они вам нужны, для эффективных сеток и более быстрого решения.

Крепежные детали Шайба демпфирования вибрации 7/16 Внутренний диаметр 4 Шайбы плеча из проволочной сетки из нержавеющей стали

Крепежные детали Шайба демпфирования вибрации 7/16 ID Кол-во 4 плечевых шайбы из проволочной сетки из нержавеющей стали

Шайба демпфирования вибрации 7/16 ID Кол-во 4 Проволочная сетка из нержавеющей стали, проволочная сетка из нержавеющей стали, внутренний диаметр 7/16 дюйма, производитель (4 шт. ) Шайба демпфирования вибрации, шайба 7/16 ID Кол-во 4 Проволочная сетка из нержавеющей стали Демпфирование вибрации, (Кол-во 4) Шайба демпфирования вибрации, проволочная сетка из нержавеющей стали, внутренний диаметр 7/16 дюйма: Industrial & Scientific.Кол-во 4 ячеистой сети из нержавеющей стали, демпфирующая шайба 7/16 ID.

1. Home
2. Крепежные детали
3. Шайбы
4. Шайбы плечевые
5. Шайба демпфирования вибрации 7/16 ID Кол-во 4 Проволочная сетка из нержавеющей стали

Шайба демпфирования вибрации 7/16 ID Кол-во 430 Проволочная сетка из нержавеющей стали 903

(4 шт.) Виброизолирующая шайба, проволочная сетка из нержавеющей стали, внутренний диаметр 7/16 футов: Industrial & Scientific. (Кол-во 4) Шайба демпфирования вибрации, проволочная сетка из нержавеющей стали, внутренний диаметр 7/16 “: Industrial & Scientific.Эта шайба имеет следующие размеры: Внутренний диаметр: 0,47 дюйма. Внешний диаметр: 0,93 дюйма. Толщина: 0,22 дюйма。 Эта шайба имеет следующие размеры: Внутренний диаметр: 0,47 дюйма. Наружный диаметр: 0,93 дюйма. Толщина: 0,22 дюйма。。。

Шайба гашения вибрации 7/16 ID Кол-во 4 Проволочная сетка из нержавеющей стали

Шайба демпфирования вибрации 7/16 ID Кол-во 4 Проволочная сетка из нержавеющей стали

3.000 Внешних Стопорного кольцо Среднего углеродистой стали черного Фосфаты Pk 100. 0.Внешний диаметр 312 Упаковка из 5 шт. Lyn-Tron с внутренней резьбой 8-32 Размер винта с цинковым покрытием, длина 1,25, латунь. Alfa Tools BR66513 11/16 Быстрорежущая сталь, конический хвостовик, мостовидная развертка, прямая канавка. Точный манометр от 0 до 4000 фунтов на квадратный дюйм для сварочного бака, безопасный прочный расходомер сварочного газа Регулятор расходомера смешанного аргона CO2 KIPA Регулятор расходомера аргона для сварки CGA580 Miller Lincoln Mig Tig. Легированная сталь с частичной резьбой Unbrako 5 / 16-18 Резьба UNC 2 длинный черный оксидный винт с головкой под торцевой ключ, серия 1960. AMPG Z8882-ZN Цинковая квадратная шайба, стальной, шариковый и пружинный поршень SSWPFN10-5B Плунжер с шаровой головкой и прессовой посадкой Стандартное конечное усилие с нейлоновым шариком S&W Manufacturing Co Inc.. Сверло Hillman Group 560262 6-20X1 / 2 PPH. Упаковка из 50 расширенных гибких графитовых уплотнений диаметром 20 ID 1/32 из толстого стерлингового материала CFF7000T.2000.031.300X50 Полнолицевая прокладка из графита 7000T 20 Размер трубы Класс давления 300 #. Труднодоступный крепеж 014973256203 Часть болтов с шестигранной головкой с крупной головкой-427 5 / 16-18 x 3/4. 8.8 Чистая медь 16×210 Упаковка из 25 штук Качество: Premium Aparoli SJA 65850 QP DIN 931 Шестигранный винт с валом, WAC Lighting HR-3LED-T418N-35BN Tesla LED 3-дюймовый регулируемый круглая отделка от 30 до 45 градусов, луч 28 градусов Угловой прохладный свет 3500K, набор для обустройства дома из 4 шт.5 x 1,5 Jensen Waxman 7518500N Шайбы скольжения, M81,25 мм 10 шт. A2 / 70 гайки-бабочки из нержавеющей стали, серебро 304, Gems 26NMC1A0, серия 26NM, подключаемый модуль с отсечкой по низкому уровню воды 26K Прямое управление, 11-контактное восьмеричное гнездо без корпуса Без питания 120 В пер. Pci Одинарный 9-контактный серийный Pci.5 / 8-1 / 2-13 x 6 1/2 Винт с буртиком под торцевой ключ с крупной резьбой Легированная сталь, черный оксид Pk 10.1 1 / 4-7×3 1 / 2L структурный болт Pk5, Inc из MA-Line MA033621 Беспаечный клеммный разъединитель Div – Flag Monti & Associates. # 10-24 X 1/2 в упаковке 25 комбинированных шлицевых / Phillips Grade 18-8 Нержавеющая сталь с цилиндрической головкой Prime-Line

79 Крепежный винт, коробка из 10 анкеров CONFAST 3/4 x 8-1 / 2 с цинковым покрытием. Новый Rexroth Task Master R432021881 Цилиндр 1 1/2 x 2200 PSI TM-811000-03020. 75 шт метрическая DIN 472 M17 Внутренний стопорное кольцо закаленной нержавеющей стали. Стойка с шестигранной головкой F / F 6-32-THD, нейлон 100, позиции 4316, 0.0625 Градация Интервал 6 Длина слева направо Мера Старретта для чтения Stix SM66W Стальная белая мерная лента с клейкой основой Английский стиль градации Ширина 0,75,

Ищете профессиональную команду для реализации проекта своей мечты?

สอบถาม ข้อมูล ราย ละเอียด ขอ ใบ เสนอ ราคา

Шайба демпфирования вибрации, внутренний диаметр 7/16 4 Проволочная сетка из нержавеющей стали
(4 шт.) Шайба демпфирования вибрации, проволочная сетка из нержавеющей стали, внутренний диаметр 7/16 дюйма: Industrial & Scientific. ВЫЧИСЛИТЕЛЬНЫЙ СИОП

– ЭТО 2 КРЕПЕЖА, ИСПОЛЬЗУЕМЫЕ ОДИН УЗЕЛ СЕТКИ

Статус APAR

• Закрыто как предложение для будущего выпуска.

Описание ошибки

•  1- не активировать управление кешем
  2- откройте файл процесса
  3- выберите «вычислить элемент» и выберите последнее действие
  ==> сообщение об ошибке
  4- стереть застежку в процессе
  5- снова вычислить процесс
  ==> результат в порядке

  как видите, если 2 крепежа используют одну и ту же сетку
  узел, остановка вычислений с сообщением об ошибке






  .

Локальное исправление

Описание проблемы

Вывод проблемы

Временное исправление

Комментарии

•  ДАННЫЙ APAR СЧИТАЕТСЯ ПРЕДЛОЖЕНИЕМ
  ДЛЯ УЛУЧШЕНИЯ, КОТОРОГО НЕ МОЖЕТ БЫТЬ
  ВКЛЮЧЕН В ВЕРСИИ 5R14
  ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С ОТДЕЛОМ ПОДДЕРЖКИ В
  ЗАКАЗАТЬ ОТКРЫТЬ ФОРМУ ТРЕБОВАНИЯ.

  Диагностика происшествий
  не может накладывать стыки / крепежи


  Обоснование запроса на разработку
  - решатель не поддерживает избыточные ограничения (если
  ограничения связаны с одной и той же деятельностью)

  - проверка правильности совмещения стыков / креплений
  не принимает во внимание процесс


  Ответ и обход
  если сетка достаточно детализирована, выберите другое, но
  близкий узел (минимальное расстояние = 10-3 мм по X / Y / Z
  направление)


  .

Информация APAR

• Номер APAR

  HD13195

• Сообщаемое название компонента

  CATIA V5 / NT / 200

• Зарегистрированный идентификатор компонента

  569151000

• Зарегистрированный выпуск

  513

• Статус

  ЗАКРЫТО

• PE

  NoPE

• HIPER

  NoHIPER

• Особое внимание

  NoSpecatt

• Дата отправки

  2003-10-30

• Дата закрытия

  18 декабря 2003 г.

• Дата последнего изменения

  18.12.2003

• APAR настроен на систему от одного или нескольких из следующих:

• APAR настроен на одно или несколько из следующих:

Применимые уровни компонентов

[{“Подразделение”: {“код”: “BU048”, “ярлык”: “Программное обеспечение IBM”}, “Продукт”: {“код”: “SSVJ2K”, “ярлык”: “CATIA V5″}, ” Компонент “:” “,” Категория ARM “: [],” Платформа “: [{” код “:” PF025 “,” метка “:” Независимая платформа “}],” Версия “:” 513 “,” Издание ” : “”, “Направление деятельности”: {“code”: “”, “label”: “”}}]

Установка ограждения из проволочной сетки | Руководства по дому

После того, как вы вложили много времени и денег в цветочный или овощной сад, очень обидно обнаружить вредителей, поедающих ваши призовые цветы, луковицы или овощи.Ограждение из проволочной сетки – хороший выбор, чтобы сделать забор, чтобы животные не попадали на территорию. Он недорогой, простой в установке и занимает меньше времени в процессе установки.

Забейте молотком деревянный кол в землю в каждом углу садового забора. Измерьте окружность сада с помощью рулетки, чтобы определить количество столбиков, которые вам понадобятся для всех сторон. Разделите размер на 8 или 10 для расстояния от 8 до 10 футов.

Вытяните одну деревянную угловую стойку.Поместите нижнюю часть сверхпрочной Т-образной стойки высотой 6 футов в отверстие угловой стойки. Поверните Т-образную стойку так, чтобы выступы смотрели наружу за пределы вашего сада.

Наденьте отвертку Т-образной стойки на верхнюю часть стойки. Поднимите водитель и опустите его со средней или большой силой на столб, чтобы вставить его в землю. Двигайте стойку вниз, пока ровная поверхность наверху лопаты не окажется ниже уровня земли. Таким же образом вставьте три дополнительных угловых стойки.

Установите легкие 5-футовые Т-образные стойки таким же образом со всех четырех сторон сада с интервалом от 8 до 10 футов.

Выкопайте траншею шириной 6 дюймов и глубиной 6 дюймов непосредственно с внешней стороны Т-образных стоек. Откройте рулон куриной проволоки высотой 3 фута и скатайте его по длине одной стороны забора. Прислоните рулон к угловой стойке в конце той стороны забора. Прижмите нижнюю часть проволочной сетки к траншее ногой. Вдавите провод в дно траншеи, опираясь на Т-образные стойки двумя лишними футами.

Вставьте плоскую отвертку под нижние выступы на каждой Т-образной стойке и подденьте их.Вставьте проволочную сетку в выступы и нажмите на них, чтобы закрыть проволоку плоскогубцами. Продолжайте прикреплять проволочную сетку вокруг всего забора таким же образом. Засыпьте траншею извлеченной из нее почвой.

Поставьте рулон проволочной сетки высотой 48 дюймов рядом с угловой стойкой. Разверните его по всей длине забора до следующей угловой стойки. Открывайте вкладки на T-сообщении по очереди снизу вверх. Вставьте проволочную сетку в нижний язычок и защелкните ее плоскогубцами.Продолжайте прикреплять проволочную сетку снизу вверх к каждой стойке. Таким же образом прикрепите проволочную сетку вокруг сада ко всем столбам.

Возьмитесь плоскогубцами за кончик металлической вешалки для одежды возле верхнего крючка.
