Дюбели для тонких плит | ЦКИ
Наиболее распространенный в крепеже способ закрепления элементов – закрепление трением. Однако в случае тонких плит и пустотелых материалов закрепление трением проблематично. Дело в том, что при малой площади контакта, которая имеет место в тонких плитах, распорная фиксация не эффективна. В случае же пустотелых материалов можно просто «промахнуться» мимо материала, попасть «в пустоту» и вообще не добиться закрепления. В этих случаях следует использовать элементы крепежа, работающие на закреплении формой. Принцип работы таких дюбелей и их применения (Рис. 1).
SXL
ML
UD
PDU
FU
Рис. 1
В дополнения к ним используются специализированные системы. Условное название – «китайский фонарик».
Анкер MOLA металлический c винтом (Рис. 2а) устанавливается в отверстие втулкой с лепестками насквозь. При вращении винта втулка подтягивается к задней стенке панели, что приводит к деформации лепестков (Рис. 2б) и закреплению формой (Рис. 2в).
Рис. 2а
Рис. 2б Рис. 2в

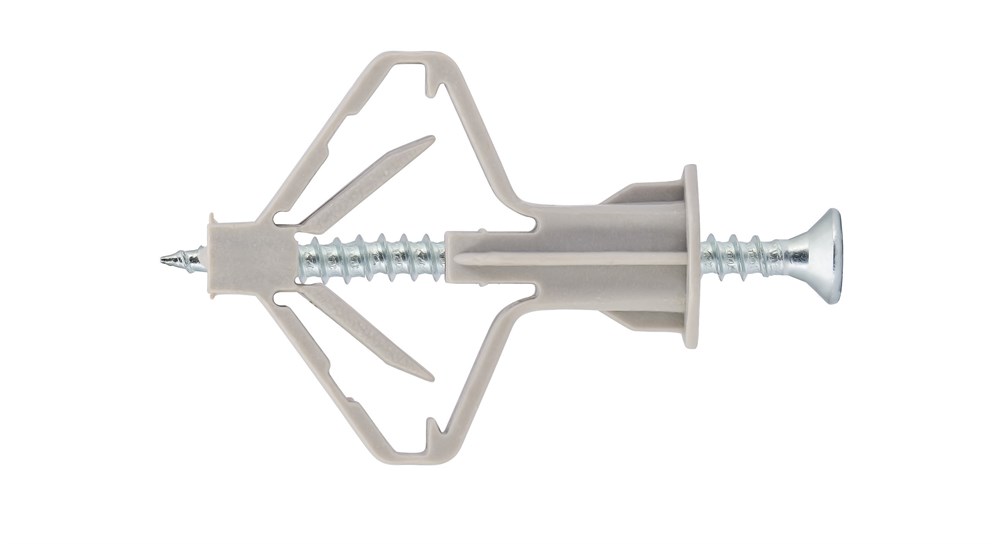

Дюбель PLA полиамидный с металлическим шурупом (Рис. 3) устанавливается в отверстие втулкой с лепестками насквозь. При вращении винта втулка подтягивается к задней стенке панели, что приводит к деформации лепестков и закреплению формой. Возможна установка в массив, один или два листа гипсокартона (Рис. 4).
Крепление в массивные материалы Крепление в 1 лист гипсокартона Крепление в 2 листа гипсокартона
Рис.
4
Дюбель fischer PD (Рис. 5) с конусным распором для крепления в плитах и панелях. При вкручивании шурупа пластиковый конус (1) втягивается во втулку и распирает крепление (2). Подходит для использования во всех листовых (панельных) строительных материалах толщиной от 6 мм. Высокий крутящий момент затяжки улучшает качество установки (дюбель плотно «застегивается»). Анкеровка формой с обратной стороны в тонких плитах (3) и за счет сил распора – в толстых (4). Малая длина дюбелей позволят устанавливать их при узких пространствах позади плит. Несколько продольных ребер дюбеля надежно предотвращают прокручивание дюбеля PD в отверстии. Небольшая, но прочная кромка дюбеля предотвращает его проваливание в просверленное отверстие. Не требуется специального монтажного инструмента (5).
Рис. 5.1
Рис. 5.2, 5.3, 5.4
Рис. 5.5
Еще одна группа дюбелей может называться «складные».
Они состоят из резьбовых стержней разной формы, складных элементов и монтажных деталей. Складные элементы могут быть откидными (Рис. 6) и пружинными (Рис. 7).
Рис. 6 Рис. 7
Все они действуют по одному и тому же принципу: в сложенном состоянии (складные элементы прижаты к стержню) через достаточное отверстие в плите дюбель вставляется в заперегородочное пространство. Там складные элементы возвращаются в исходное положение и препятствуют выпадению дюбеля из-за перегородки. Дюбель окончательно фиксируется с помощью монтажных элементов.
Выходящая наружу часть стержня имеет элементы для монтажа подвешиваемых предметов (Рис. 8а) и (Рис. 8б).
Рис. 8а Рис. 8б
Для установки в гипсокартонные плиты разработан специальный крепёж (дюбель типа Driva).
В их конструкции дюбель сперва сам выступает в роли шурупа с очень высокой крупной резьбой (Рис. 9а и б) и устанавливается в основании с помощью специального инструмента. Материал анкера – полиамид (а) (+стекловолокно (б)) или цинк-алюминиевый сплав. Затем в отверстие дюбеля вворачивается несущий шуруп (Рис. 10).
Рис. 9а. Driva пластик Рис. 9б Driva металл
Рис. 10
Крепеж для тонких плит и пустотелых блоков.
| Тип дюбеля (анкера) | Фирма | Материал основания | |||||||||||||
| Бетон |
Натур. камень |
Полнотелый кирпич | Силикатный полнотелый кирпич |
Пемзобетон. полнотелый кирпич |
Газобетон (пористый бетон) | Полнотелые гипсовые плиты | Кирпич с вертик. пустотами |
Силикат. кирпич с пустотами |
Пустотелый блок | Фиброцем. плита | Гипсокарт. плита | Древесно-стружечн. плита |
Метал. профиль
|
||
| анкер МOLA | Sormat | ++ | ++ | ++ | |||||||||||
| дюбель PLA | Европартнер | ++ | ++ | ||||||||||||
| дюбель PD | Fisher | ++ | ++ | ||||||||||||
| дюбель MF Н | Mungo | ++ | ++ | ++ | ++ | ||||||||||
| дюбель MF М | Mungo | ++ | ++ | ++ | ++ | ||||||||||
| дюбель КD | Fisher | + | ++ | ++ | |||||||||||
| дюбель КМ 10 | Fisher | ++ | ++ | ||||||||||||
| анкер MFJS | Mungo | ++ | |||||||||||||
| анкер MJPS | Mungo | + | ++ | ||||||||||||
Крепеж Mungo Россия | Официальный партнер Мунго

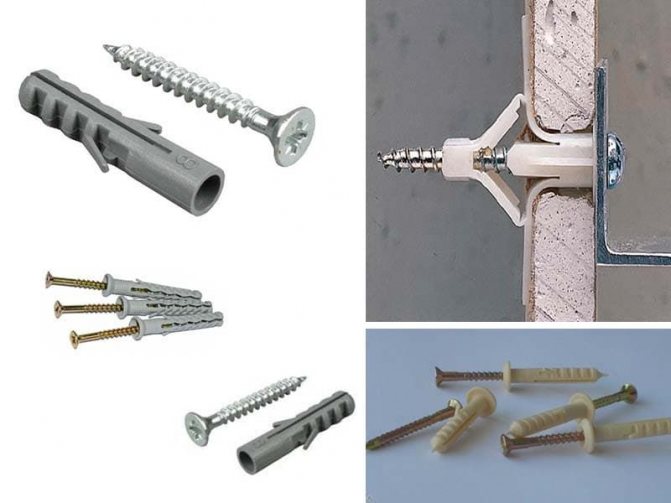

Дюбель-гвозди пользуются большой популярностью у рабочих и строителей по многим причинам.
В их число входят простая конструкция деталей, быстрый монтаж и множество типоразмеров.
Если клиенту необходимо добиться качественного результата, то первым делом следует использовать надежные элементы крепежа. Дюбель-гвозди подходят для установки элементов конструкции к поверхностям из разных видов кирпича (керамического, силикатного, пустотелого и полнотелого), бетона и натурального камня. Они часто применяются для работы с деревянными предметами, плинтусами, подвесными потолками, металлическими профилями и рядом других изделий. Также они применяются при сквозном монтаже.
Дюбель-гвозди Mungo поставляются в комплекте из двух деталей — гвоздя-шурупа и пластикового дюбеля. Именно винтовой гвоздь отличает этот элемент от стандартных крепежных деталей, имеющих стандартный шуруп. Товары вбиваются в основание молотком, а не завинчиванием, как обыкновенные дюбели. Для этого предварительно просверливается и готовится отверстие, а затем гвоздь вбивается в дюбель. При этом, гвоздь можно выкрутить из поверхности, как стандартный шуруп.
Строение таких деталей простое — оно похоже на конструкцию двухраспорных удлиненных дюбелей без стопорных элементов тангенциальной фиксации. Они не нужны, поскольку крутящий момент при установке отсутствует.
Необходимо учесть, что дюбель-гвозди следует использовать лишь с винтовыми гвоздями. Применять обычные шурупы нельзя, поскольку строение крепежа не подходит для монтажа через закручивание. Так как в строение дюбеля нет стопорных элементов тангенциальной фиксации, при закручивании он будет проворачиваться в отверстии. Помимо этого, форма осевого канала не подходит для высокой резьбы стандартных шурупов.
Разновидности дюбель-гвоздей
Дюбель-гвозди делятся на три основных вида по форме головки:
- С потайной головкой;
- С цилиндрической головкой;
- С широкой головкой.
Также существуют дюбель-гвозди с потайной головкой. Они поставляются вместе с винтовым гвоздем с соединительной метрической резьбой.
Дюбель-гвозди не способны выдерживать слишком высокие нагрузки, но при этом их можно быстро установить.
Это делает их более удобными в массовом применение, чем другие дюбельные крепежи.
Дюбельные элементы обычно создаются из качественного полиамида, а винтовые гвозди — из оцинкованной, окрашенной или нержавеющей стали. Крепеж из нержавеющих материалов не подвержен коррозии и используется для работ на открытом воздухе. Детали из оцинкованной или окрашенной стали применяются для работ внутри помещения. Окрашенные гвозди часто применяются для фиксации плинтусов.
В каталоге дюбель-гвоздей указаны габариты изделия и тип головки. Компания Mungo использует такую маркировку:
- MNA — дюбель-гвоздь;
- S — дюбель с потайной головкой;
- Z — дюбель с цилиндрической головкой;
- G — дюбель с широкой головкой;
- m — винтовой гвоздь с соединительной метрической резьбой;
- F — для фиксации плинтусов.
Так, MNAF 5 х 30 — дюбель-гвоздь для крепления плинтусов диаметром 5 мм и длиной 30 мм. А модель MNAm 6 х 35 / М6 — дюбель-гвоздь с соединительной метрической резьбой, шириной 6 мм, длиной 35 мм и типом резьбы М6.
