Крепление анкерными болтами к стене
Пятница, 22 Июль, 2016
При строительстве зданий, ремонте внутри помещений применяются анкерные болты. Они являются наиболее надежным креплением. Эти элементы нельзя чем-то заменить. Устанавливать болты достаточно легко, главное: знать правила и особенности.
Разновидности и область использования анкеров
Максимальное применение они нашли во время работы мастеров-ремонтников с плотными материалами. К примеру, с бетоном или кирпичом. Незаменимы они при работе с гипсокартонными конструкциями. Чаще всего используются механические анкеры, которые держатся за счет силы трения или упора.
Анкерные болты представляют собой соединение гайки, корпуса и болта. Конструкция также содержит пластиковую накладку, во избежание проникновения влаги. Болты действуют по принципу распорки. При закручивании болта гайка на конце всовывается внутрь стены. Это способствует плотному проникновению корпуса изделия в бетон и последующему закреплению.
Виды анкерных болтов:
- Болт цельный. Шестигранная головка, конусообразная гайка. Гайка и является распоркой, которая расширяет трубу. Болт спаян с наконечником, имеет гайку с шайбой. При вкручивании болт сразу входит в стену, и, расправляясь, ее расширяет.
- Клин. Стержень с большой шляпкой. Созданный из металла. При ударе в стержень входит клин и увеличивает площадь части, помещенной в бетонную стену.
- Ударный, с распоркой. При забивании гвоздя он увеличивается в размерах и крепко связывается со стеной.

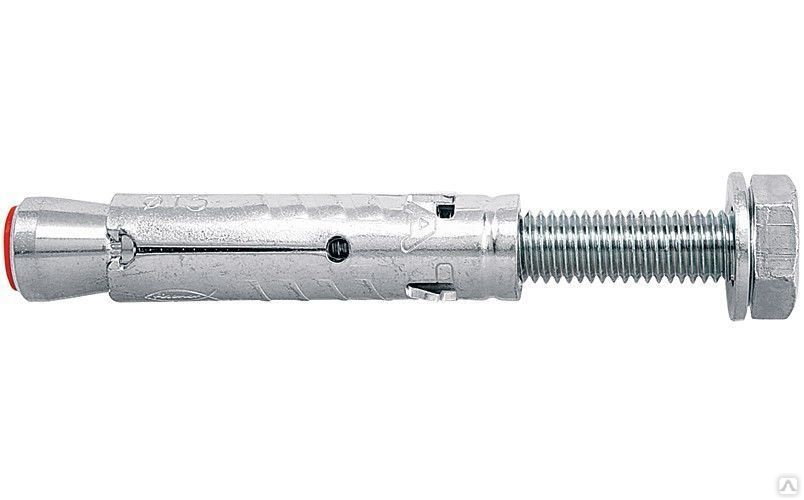

- Болт анкерный двухраспорный с гайкой. Его применяют при массивных креплениях, во время проведения ответственных работ. Этот элемент считается самым надежным.
- Забивной болт. В отверстие стены забивают крепеж. Во время процесса он увеличивается в ширине, намертво схватываясь с камнем. Болт закручивается и еще больше распирается. Такой тип крепления устанавливается быстрее всего.
- Разжимный, состоящий из четырех частей. В сборке части образуют цилиндрическую форму, не завися друг от друга.
При закручивании части преобразуются в четырехгранную распорку. Отрезки разжимаются и прикрепляются к стене. В этом типе применяется не болт, а стержни с крючком или болтом.
При закручивании части преобразуются в четырехгранную распорку. Отрезки разжимаются и прикрепляются к стене. В этом типе применяется не болт, а стержни с крючком или болтом.Установка анкерных болтов
Рассмотрим крепление анкерными болтами к стене на примере бетонной конструкции:
- Зачастую бетонные стены покрываются слоем штукатурки. Анкерный болт для надежности крепления размещается в слое бетона на определенной глубине (обычно не менее 50 миллиметров). Перед закреплением анкера обязательно определяют толщину штукатурного слоя и выбирают длину гильзы анкерного болта.
- Для распорного анкера диаметр отверстия определяется максимально точно. Гильза должна входить в стену с небольшим усилием. Необходимо придерживаться перпендикулярности входа. Глубина отверстия должна быть чуть больше длины гильзы.
- Разметка отверстий до начала манипуляции отмечается максимально точно. Зафиксированный анкер невозможно извлечь обратно.
- После сверления отверстия надежно очищаются от частиц пыли и остатков бетона. Для этого используют ершик, баллончик с воздухом, пылесос. Можно даже взять резиновую грушу или трубку.
- Легкими ударами молотка в отверстие забивают анкер. Если без усилий его вогнать не удалось, сверлом проходятся по отверстию еще раз. При этом слегка покачивают дрелью.
- Если головка болта (гайка) плотно прислонится к стене, ее закручивают ключом. Как правило, достаточно нескольких поворотов. После первых вращений усилия значительно увеличиваются. Это свидетельствует о входе в гильзу конусовидной втулки. Если по инструкции для конкретного анкера требуется максимальное закручивание, лучше всего подойдет динамометрический ключ. Во всех случаях не стоит закручивать «до упора», чтобы не повредить стену. Эта рекомендация особенно актуальна для кирпичных строений, пористых стен и пенобетонов.
- Часто гайка или головка болта во время закручивания погружается вглубь слоя штукатурки. Если гайка на резьбе, можно закручивать до погружения резьбы в стену, а крепление сделать второй гайкой сверху. Болт выкручивают и подбирают под него нужного размера шайбу.
Для этого используют ершик, баллончик с воздухом, пылесос. Можно даже взять резиновую грушу или трубку.
Болт выкручивают и подбирают под него нужного размера шайбу.В зависимости от материала стены подбирают вид анкерного крепежа. Для строений с перекрытиями и пустотами внутри незаменимы химические анкеры. В капсуле внутри дюбеля находится химическое вещество, которое при закручивании выходит из капсулы и заполняет отверстие. Однако необходимо подождать некоторое время, прежде чем выполнять монтаж конструкции к нему.
Крепление кронштейнов к стене
ТДМ – метизы и крепёж оптом
• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •
192102 г. Санкт-Петербург, Волковский проспект д. 32
8 (800) 333-15-79, +7 (812) 244-72-72
+7 (812) 677-17-27, +7 (495) 966-64-95
e-mail: [email protected]
Крепёж оптом / Кронштейны для вентилируемых фасадов / Крепление кронштейнов к стене при помощи фасадных анкеров, болтов и шин Halfen
Крепление кронштейнов к стене анкерным болтом для бетона HALFEN HCB-EH
Крепление кронштейнов HALFEN Body DT 1320 – DT 1330 к стене производится импульсным винтовёртом с помощью анкерных болтов HALFEN HCB-EN-10×160-M12x55-A4 как в сжатой, так и в растянутой зоне бетона.
Материалы:
- Сталь 1.4571/1.4404/1.4401 (A4).
| Тип HCB-EH- | Номер заказа 0436.- | Диаметр отверстия х глубина | Глубина отверстия ho | Глубина анкеровки hnom | Толщина строительной детали | Внешняя резьба | Длина зажима | Размер под винтовёрт |
|---|---|---|---|---|---|---|---|---|
| 10х160M 12х55-А4 | 020-00001 | 10 х 95 | 85 | 18 | 130 | М12 | 50 | SW 9 |
Анкер фасадный клиновой с гайкой HALFEN HB-В для крепления кронштейнов к стене в сжатой зоне бетона
| Обозначение анкера | Номер заказа | Для типов кронштейнов Body |
|---|---|---|
| HB-В – 8-10-19/75-А4 | 0432.060-00024 | HRM. ..-P / HRC…-PBA 606 – BA 1312 SOF 805 – SOF 819 |
| HB-В – 8-30-39/95-А4 | 0432.060-00007 | DT 414 – DT 430 DH 1006 – DH 1732 |
| HB-В – 10-30-36/105-А4 | 0432.060-00029 | DT 1314 – DT 1318 |
| HB-В – 10-10-16/85-А4 | 0432.060-00027 | HRM / HRC с зубчатой пластиной |
| HB-В – 12-50-65/145-А4 | 0432.060-00016 | DT 1320 – DT 1330 |
Анкер фасадный клиновой с гайкой HALFEN HB-ВZ для крепления кронштейнов к стене в сжатой и растянутой зонах бетона
| Обозначение анкера | Номер заказа | Для типов кронштейнов Body |
|---|---|---|
| HB-ВZ – 8-10/75-А4 | 0432.040-00001 | HRM…-P / HRC…-P BA 606 – BA 1312 SOF 805 – SOF 819 |
| HB-ВZ – 8-30/95-А4 | 0432.040-00010 | DT 414 – DT 430 DH 1006 – DH 1732 |
| HB-ВZ – 10-30/110-А4 | 0432. 040-00012 | DT 1314 – DT 1318 |
| HB-ВZ – 10-10/90-А4 | 0432.040-00003 | HRM / HRC с зубчатой пластиной |
| HB-ВZ – 12-50/145-А4 | 0432.040-00006 | DT 1320 – DT 1330 |
Шины Halfen HTA и болты Halfen HS для крепления кронштейнов к стене
| Шины Halfen HTA | Болты Halfen HS | ||||||
|---|---|---|---|---|---|---|---|
| Обозначение | Материал | Обозначение | Материал | Резьба | l мм | b мм | Момент затяжки Нм |
| HTA 28/15 | – A4 | HS 28/15 | – A4 | М8 М10 | 30 | 20 | 25 |
| HTA 38/30 | – A4 | HS 38/17 | – A4 | М10 М12 | 30 | 29 | 25 |
Вы можете заказать и купить анкерные болты, фасадные анкеры и шины HALFEN для крепления кронштейнов к стене по оптовым ценам.
10 типов анкеров для полых стен и гипсокартона и их выбор
К
Хуан Родригес
Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 01.07.22
Рассмотрено
Дин Бирмайер
Рассмотрено Дин Бирмайер
Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды.
Дин является членом Наблюдательного совета по благоустройству дома The Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Адриен Лего
Анкеры для полых стен и гипсокартона представляют собой типы винтов с дополнительными втулками или частями, которые крепятся к внутренней части стены для более надежного крепления. Они обеспечивают дополнительную защиту при подвешивании дорогих картин, тяжелых зеркал или полок на стене.
Выбор правильного крепежа может быть проблемой. Тип анкера для вашего проекта будет зависеть от материала стены, веса подвешиваемого груза и способа его установки и снятия. Вот список наиболее часто используемых типов анкеров для стен и их применения, которые помогут вам.
Смотреть сейчас: Как установить 3 типа анкерных винтов
Шурупы для гипсокартона: что нужно знать перед покупкой
01 из 10
Цементная плита Винтовой анкер
Ель / Адриен Лего
Подходит для: Приклеивания цементной плиты к дереву или стали
Анкеры для цементных плит представляют собой прямые стальные шурупы, не требующие предварительного сверления.
У них вафельная головка (для шурупов, не требующих предварительного сверления) и крошечные выемки под головкой, предназначенные для углубления в материал для более прочного захвата. Хотя этот тип анкера лучше всего использовать для крепления цементной плиты к дереву и стали. Его также можно использовать с наружной обшивкой высокой плотности, а также для крепления ванн, столешниц, напольных покрытий и многого другого. Они считаются специальными винтами и стоят дороже, чем обычные винты.Наконечники
Обязательно ищите устойчивые к коррозии крепежные детали, если вы используете их во влажных или влажных помещениях. Кроме того, при установке цементной подложки для плитки приобретите коррозионностойкие шурупы со специальным покрытием; у них есть выемки под головками, которые помогают винтам вонзиться в доску и сидеть заподлицо.
02 из 10
Распорный анкер
Ель / Адриен Лего
Подходит для: Усиленная рукоятка для кирпичной кладки
Распорные анкеры, также называемые клиновыми анкерами, представляют собой дорогостоящие специализированные изделия, изготовленные из оцинкованных винтов из углеродистой стали с гайками и шайбами.
Они имеют большую резьбу и предназначены для использования с бетоном, кирпичной кладкой и т. д. Менее дорогие версии изготавливаются из оцинкованной стали. Они предназначены для раскрытия после закрепления, чтобы обеспечить более прочную фиксацию.Как установить бетонные анкеры
03 из 10 шт.
Анкер для полых стен
Ель / Адриен Лего
Подходит для: работ средней тяжести
Анкеры для полых стен, иногда называемые молли-болтами, изготовлены из стали и имеют боковые стороны, которые слегка выпирают, когда они вставляются в полые стены. Они используются для средних нагрузок, таких как подвешивание легких декоративных полок (при условии, что после установки на них не помещаются тяжелые предметы) или произведение искусства, но один молибденовый болт удерживает максимум пару фунтов. Анкеры для полых стен распространены и обычно поставляются в доступных упаковках по 50 и более штук. Обычно они добавляют постоянную резьбу к любому материалу, к которому они прикреплены.
Эти типы анкеров также расширяются, когда винт затягивается и вбивается в полость. Этот анкер может быть установлен с помощью молотка или дрели и может использоваться с различной толщиной стенок.
04 из 10 шт.
Полый пластиковый дюбель
Ель / Адриен Лего
Подходит для: Легких работ
Эти пластиковые анкеры обычно используются в гипсокартоне или штукатурке для легких условий эксплуатации, таких как подвешивание произведений искусства или плавающая полка (при условии, что вы не добавите ничего слишком тяжелого на верхнюю часть полки после ее установки). Пластиковые дюбели для полых стен требуют, чтобы вы сначала просверлили направляющее отверстие. Когда винт будет установлен, заглушка расширится и зафиксируется на месте.
Как повесить полку
05 из 10
Резьбовой анкер для гипсокартона
Ель / Адриен Лего
Подходит для: Средняя удерживающая способность в гипсокартоне
Этот обычный анкер рекомендуется для применения в условиях средней нагрузки, и его очень легко установить, поскольку для его вставки не требуется предварительно просверленное отверстие.
Он также известен как самосверлящий или самонарезающий анкер. Эти анкеры могут быть изготовлены из пластика, нейлона или оцинкованы. Нити глубоко врезаются в материал, обеспечивая надежную фиксацию и устойчивость к вытягиванию. Крупная резьба предназначена для прочного крепления в гипсокартоне и подходит для шурупов для листового металла № 6 или № 8. Хотя вы можете установить его с помощью только отвертки, всегда лучше просверлить его в стене, чтобы убедиться, что он входит прямо в поверхность.Наконечник
Одним из главных преимуществ этого типа анкеров является то, что его можно снять и повторно использовать в другом месте.
Выбор правильного винта для работы
06 из 10
Рычажный болт
Ель / Адриен Лего
Подходит для: Высокая удерживающая способность в гипсокартоне
Болты с рычажным механизмом — это традиционный метод анкеровки и предпочтительное решение для тяжелых предметов. Этот тип якоря состоит из двух частей: рычажка и машинного болта.
Болты рычажного типа имеют размеры по диаметру винта и его длине. Они обычно используются для крепления раковины к стене, подвешивания тяжелых полок, крепления мебели к стене для обеспечения устойчивости и крепления настенного крепления для телевизора.По мере того, как болт становится больше, тумблер также будет увеличиваться в размерах, и по мере того, как он становится длиннее, тем больше он может вместить более толстую стенку. Для них требуется пилотное отверстие, а крылья, которые фиксируются на месте за гипсокартоном, обеспечивают сильную удерживающую способность. Болты обычные и не дорогие.
Как установить рычажные болты
07 из 10 шт.
Крыльчатый пластиковый анкер
Ель / Адриен Лего
Подходит для: работ средней тяжести
Крыльчатые пластиковые анкеры используются для средних нагрузок и также требуют направляющих отверстий. Для расширения крыльев после установки анкера используется специальный инструмент.
Они в два раза прочнее обычных пластиковых распорных анкеров.В комплекте с анкером поставляется специальный остроконечный инструмент для выталкивания центра крыльев наружу, чтобы они должным образом расширились внутри стены. Анкер не будет работать должным образом, если этого не сделать, даже если он может показаться крепким, когда он ввернут.
Крылья плотно прижимаются к стене после установки винта. Пластиковые анкеры следует устанавливать осторожно, чтобы не повредить их.
Наконечник
Крыльчатые пластиковые анкеры могут удерживать от 25 до 35 фунтов каждый при использовании в гипсокартоне.
08 из 10
Пружинный анкер
Ель / Адриен Лего
Подходит для: Удерживающие пружины на движущихся или неподвижных поверхностях
Пружинные анкеры — это настоящие пружины, которые крепятся к другим пружинам, чтобы надежно удерживать их. Они удерживают пружины растяжения, чтобы помочь выдержать вес, который несут пружины.
Они фиксируют оба конца пружин, позволяя легко регулировать удлинение. Известные своим удобством, а также простотой применения, пружинные анкеры делают все это, не будучи чрезмерно дорогими (хотя эти специальные элементы стоят дороже, чем другие типы винтов), что всегда является плюсом.09 из 10 шт.
Клейкий анкер
Ель / Адриен Лего
Подходит для: Тяжелых строительных работ по креплению металла к кирпичной кладке или кирпичной кладки к кирпичной кладке
Эти якоря часто используются в инфраструктурах с интенсивным движением, что должно дать вам представление о том, насколько они надежны. Они одинаково хорошо служат и в проектах по благоустройству дома, и в строительстве. Клей обычно на основе эпоксидной смолы, и эти анкеры работают с арматурой, а также с резьбовыми и гладкими дюбелями. Они также выдерживают практически любой климат, влажность или погодные условия.
10 из 10 шт.
Втулочный анкер
Ель / Адриен Лего
Подходит для: Тяжелая каменная кладка
Гильзовые анкеры лучше всего работают с каменной и бетонной арматурой.
Их можно использовать для таких целей, как прикрепление вывески к бетону или установка наружного освещения на кирпичной кладке. Их также можно использовать для крепления металлических люковых дверей к кирпичной кладке и фундаменту.Как и в случае с большинством анкеров, вы должны сначала просверлить отверстие для анкера, и размер отверстия должен очень точно соответствовать размеру самого анкера. Когда винт затягивается в отверстие, втулка расширяется.
У них вафельная головка (для шурупов, не требующих предварительного сверления) и крошечные выемки под головкой, предназначенные для углубления в материал для более прочного захвата. Хотя этот тип анкера лучше всего использовать для крепления цементной плиты к дереву и стали. Его также можно использовать с наружной обшивкой высокой плотности, а также для крепления ванн, столешниц, напольных покрытий и многого другого. Они считаются специальными винтами и стоят дороже, чем обычные винты.
Они имеют большую резьбу и предназначены для использования с бетоном, кирпичной кладкой и т. д. Менее дорогие версии изготавливаются из оцинкованной стали. Они предназначены для раскрытия после закрепления, чтобы обеспечить более прочную фиксацию.
Он также известен как самосверлящий или самонарезающий анкер. Эти анкеры могут быть изготовлены из пластика, нейлона или оцинкованы. Нити глубоко врезаются в материал, обеспечивая надежную фиксацию и устойчивость к вытягиванию. Крупная резьба предназначена для прочного крепления в гипсокартоне и подходит для шурупов для листового металла № 6 или № 8. Хотя вы можете установить его с помощью только отвертки, всегда лучше просверлить его в стене, чтобы убедиться, что он входит прямо в поверхность.
Болты рычажного типа имеют размеры по диаметру винта и его длине. Они обычно используются для крепления раковины к стене, подвешивания тяжелых полок, крепления мебели к стене для обеспечения устойчивости и крепления настенного крепления для телевизора.
Они в два раза прочнее обычных пластиковых распорных анкеров.
Они фиксируют оба конца пружин, позволяя легко регулировать удлинение. Известные своим удобством, а также простотой применения, пружинные анкеры делают все это, не будучи чрезмерно дорогими (хотя эти специальные элементы стоят дороже, чем другие типы винтов), что всегда является плюсом.
Их можно использовать для таких целей, как прикрепление вывески к бетону или установка наружного освещения на кирпичной кладке. Их также можно использовать для крепления металлических люковых дверей к кирпичной кладке и фундаменту.Выбор анкеров для полых стен и гипсокартона
Выбор правильного настенного анкера для вашего проекта сводится к материалу стены и, что более важно, к весу подвешиваемого предмета. Следите за тем, чтобы не превысить допустимый предел веса якоря, и лучше оставаться немного ниже максимального веса.
Для установки или «установки» некоторых анкеров могут потребоваться специальные инструменты. Химические анкеры не следует устанавливать в холодную погоду, о чем следует помнить, если вы работаете в северном климате.
Также имейте в виду, что некоторые анкеры не подходят для подвесных конструкций, таких как подвесная стойка для горшков или подвешивание стула к потолку, для которых требуются рым-болты, ввинченные в потолочные балки, или специальные подвесные комплекты.
Как использовать анкеры для гипсокартона
Как закрепить анкерный крепеж
Анкерные болты широко используются в бетоне, кирпичной и блочной кладке и полостях для крепления и соединения конструкций. На сегодняшний день имеется ограниченный объем информации, которая может помочь проектировщикам и пользователям в выборе и конструкции анкерных болтов для различных типов оснований.
В новых каменных конструкциях анкерные болты обычно встраивались в стены и колонны для поддержки балок, пластин и ригелей. Однако из-за гибкости и простоты конструкции все чаще используются постустановленные анкеры.
Системы анкерных болтов после установки
В сборных панельных конструкциях анкерные болты используются для облегчения соединений с конструктивным каркасом..jpg)
Ремонт и восстановление существующих каменных конструкций обычно требуют использования анкерных болтов для крепления подступенков лестниц, лифтовых путей и различных рамных сборок для установки оборудования.
Это лишь малая часть возможного использования анкерных болтов в каменной кладке, и с появлением новых инновационных архитектурных конструкций каменной кладки использование анкерных болтов в каменной кладке, вероятно, возрастет.
Анкеры можно разделить на две общие категории: анкеры распорного типа и анкеры клеевого или химического типа.
Распорные анкеры.
(a) Анкеры с регулируемым крутящим моментом
Анкеры-втулки приобретают свою прочность за счет расширения цилиндрической металлической втулки или экрана в основной материал при затягивании болта. Расширение втулки по длине анкера обеспечивает большую опорную поверхность, чем клиновой анкер, и рекомендуется для использования в кирпичной кладке.
Клиновые анкеры крепятся с помощью клина или клиньев, которые вдавливаются в основной материал при затягивании болта.
Клинья создают большое точечное опорное напряжение в отверстии.
Вставные анкеры изготавливаются для обеспечения малой глубины анкеровки и расширяются или устанавливаются с помощью ударного установочного инструмента. Они чрезвычайно подходят для установки в плиты крыши. Поскольку сочетание неглубокой заделки и высоких напряжений, создаваемых расширением, обычно вызывает растрескивание или расщепление кладки, их не рекомендуется использовать в кирпиче.
(b) Шуруп по бетону
Шуруп по бетону вкручивается в предварительно просверленные отверстия. Резьба врежется в бетон и создаст механическое сцепление между шурупом и бетоном. Это крепление без расширения.
(c) Анкеры и крепления на нейлоновой основе
Стенные дюбели – Нейлоновые дюбели вставляются в предварительно просверленные отверстия, а винты затягиваются в дюбель, создавая расширение. Они доступны во многих размерах и очень универсальны, полезны для Кирпича, Блока и бетона. Используется для легких грузов.
