к металлическим прогонам, к деревянной обрешетке
Высококачественный кровельный профнастил ничем не уступает металлочерепице по своим эксплуатационным качествам. У профлиста есть достаточно весомые преимущества: маленький вес, разные виды защитного слоя, обширная цветовая гамма. Для крепления профильного листа применяются кровельные саморезы, оснащенные резиновой прокладкой, предотвращающую проникновение влаги внутрь конструкции крыши через участки крепления. Как правильно крепить профлист на крыше саморезами, будет рассказано в этой статье.
Крыша из профнастила.Содержание
- Схема крепления профлиста саморезами на крыше
- Что нужно для крепления
- Как правильно подобрать профлисты
- Как правильно крепить профлист на крышу саморезами
- К металлическим прогонам
- К деревянной обрешетки
- Крепление планок на стыке скатов
- Крепление конькового элемента

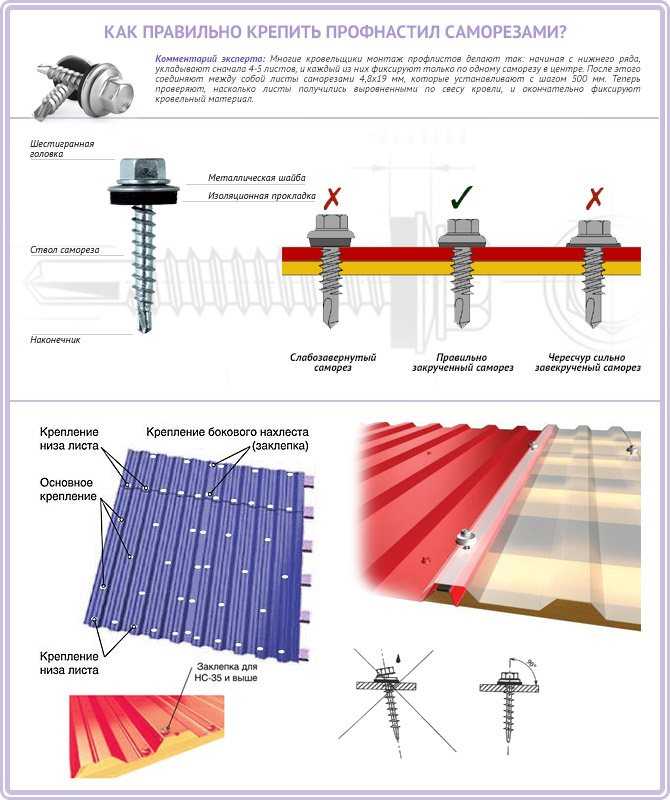

Схема крепления профлиста саморезами на крыше
Профилированные листы закрепляются к обрешетке через нижнюю часть волны.
При этом вдоль конька и карниза саморезы следует вкручивать в каждую впадину.
Схема крепления предполагает, что в рядах, находящихся вдоль фронтонов, лист необходимо закреплять на каждую доску обрешетки, то есть шаг крепежа равен шагу обрешетки. В центральной части ската листы прикручивают на 5-7 саморезов на каждый квадратный метр.
При креплении доборных элементов нужно выдерживать такой промежуток между саморезами:
- конек — в каждый гребень профлиста;
- фронтонные планки — каждый 30 см;
- пристенные профили — через 20-30 см.
ВАЖНО. Выполнение монтажа необходимо осуществлять очень аккуратно. При правильной установке саморезы необходимо направлять строго перпендикулярно к доске обрешетки. Усилие прижима должно быть не сильным, но достаточным для хорошей фиксации листов.
Во время вкручивания саморезов применяется шуруповерт или дрель со специальной насадкой. В процессе выполнения обязательно следует ограничивать крутящий момент.
Необходимо, чтобы у закрученного самореза резиновая прокладка была немного расплющенной и выступала за края шляпки на 1 мм.
Что нужно для крепления
Качественные саморезы должны обеспечивать долговечные и надежный крепеж, а также обладать определенными качествами:
- иметь острый конец, который хорошо проходит сквозь металл;
- иметь защиту от коррозии;
- иметь прочную шайбу, устойчивую к воздействию ультрафиолетовых лучей.
Оцинкованный кровельный саморез.СПРАВКА. Таким требованиям полностью соответствуют кровельные саморезы. У них цинковое покрытие, предотвращающее коррозию, и прокладка из этилен-пропилена, обеспечивающая защиту от протекания в местах фиксации листов.
При обустройстве кровли из этого материала применяют 2 вида саморезов — длинные и короткие. Первые применяются для крепежа конька, а вторые — для профнастила. Размер подбирают так, чтобы часть, входящая в доску обрешетки, была не менее 25 мм.
Как правильно подобрать профлисты
Профлисты могут быть следующих марок:
- «С». Применяются для строительства малогабаритных перекрытий. Высота гофры у листов этой марки варьируется в пределах от 8 до 44 мм.
- «НС». Такие листы можно положить в качестве основного кровельного покрытия. В этом случае высота волны может быть от 35 до 44 мм.
- «Н». Профлисты этой марки оснащены усиленными ребрами жесткости. Их производят для строительства капитальной кровли. Высота гофры соответствует значениям от 57 до 114 мм.
Для обустройства крыши лучшим вариантом будут профлисты с высотой профиля от 23 до 60 мм, которые дополнительно оснащены специальной ложбиной, которая служит для стока воды. Толщина выбирается исходя из расчетных нагрузок.
Приобретая такого вида кровельный материал необходимо учитывать особенности климата конкретного региона. Для районов со снежными зимами лучше класть профлисты с высотой волны от 20 мм. В этом случае угол ската кровли следует делать не меньше, чем 15 градусов.
Для такого плана работ подойдет материал с маркировкой «НС35» и «НС44».
Как правильно крепить профлист на крышу саморезами
Профнастил обычно закрепляют на стропильную конструкцию, шаг которой составляет 600-900 мм. При вкручивании саморезов важно соблюдать угол в 90 градусов относительно плоскости, а прокладку вдавливать не больше, чем на 1 мм. Если не соблюдать эти условия, появится большая вероятность протечек. Как крепить профнастил на крыше саморезами к металлическому или деревянному каркасу, рассказано ниже.
К металлическим прогонам
В данном случае листы закрепляют через нижнюю волну. Благодаря этому обеспечивается более плотное прилегание и снижается вероятность протечек до минимума.

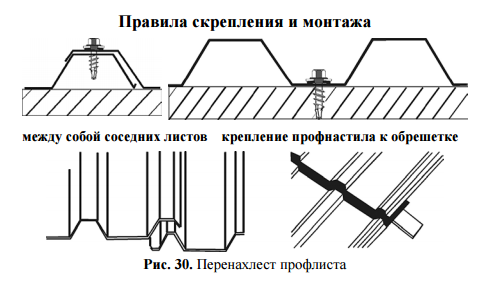

Профилированные листы располагают с нахлестом в 2 волны и в 20 см между рядами. В местах нахлеста профлисты нужно соединять между собой. Это делают при помощи заклепок.
После закручивания саморезов необходимо обязательно убрать металлическую стружку, которая накапливается во время сверления прогонов.
В ином случае коррозия, образовавшаяся на металлических отходах, может привести к разрушению защитного слоя покрытия.
Во время монтажа под саморезы предварительно сверлятся отверстия. После этого они вкручиваются с помощью дрели на скорости 1500 об/мин.
ВАЖНО. Предварительное сверление не обязательно только тогда, когда толщина профиля металлических прогонов менее 2 мм.
К деревянной обрешетки
Фиксацию листов осуществляют параллельно карнизу, снизу-вверх. В первом ряду обязательно нужно предусмотреть величину карнизного свеса, которая выбирается на основании высоты профиля:
- если высота гофры 20 мм или менее, то свес выполняют на 10 см;
- во всех других случаях величина свеса должна быть более 20 см.
Чтобы качественно крепить материал, берут саморезы диаметром от 4,9 до 6,3 мм и длиной от 2 см. Для качественного крепежа длина крепежного материала должна быть минимум на 5 мм больше, чем ширина соединяемых элементов.
Крепление планок на стыке скатов
На кровлях усложненной формы в месте соединения двух скатов образуется внутренний угол. Это место считается одним из наиболее ответственных. Кровельный элемент для стыка скатов называется ендовой. Во время осадков по ендове стекает огромное количество воды, которая собирается с большой площади.
Монтаж ендовы.При установке сначала прокладывается гидроизоляционная лента. Ее ширина должна быть больше на 10 см ширины нижней планки. Сверху устанавливаются нижние планки с нахлестом в 15-20 см.
Затем монтируется покрытие крыши. После установки листов закрепляется верхняя планка. Она обычно уже нижней, поэтому сквозное сверление может нарушить герметичность стыков. В этом случае крепеж лучше осуществлять при помощи заклепок или же короткими саморезами.
Крепление конькового элемента
Конек устанавливают после окончания монтажа профлистов. Профнастил должен не доходить до ребра примерно на 5-7 см. Это позволит циркулировать воздуху и обеспечит дополнительную вентиляцию кровли.
Перед монтажом нужно убедиться, что коньковое ребро ровное. Для этого можно использовать лазерные дальномер или шнур.
ВАЖНО. Если отклонения будут слишком большими, что крыша может протекать. Сильные неровности нужно устранять дополнительной коньковой планкой.
Установка конька осуществляется следующим образом:
- Сначала устанавливают уплотнитель.
- Коньковые элементы закрепляют с нахлестом в 20 мм.
- Крепят к верхней волне профлиста. Шаг вкручивания саморезов должен составлять 30 см.
ВАЖНО. Перехлест коньковых элементов нужно делать по направлению движения преобладающих ветров.
Фиксация профилированного листа — достаточно простой процесс. Если делать все правильно, придерживаться инструкций, то получится создать надежную и долговечную конструкции.
Крепление профнастила
Профнастил – один из часто применяемых кровельных материалов. Крыши, выполненные из него относительно недороги, не требуют никакого обслуживания, а время их эксплуатации иногда достигает 45 лет.
Но, чтобы кровля надежно служила долгие годы, необходимо знать, как крепить профнастил на крыше, и точно соблюдать всю технологию монтажа. Пожалуй, одно из важнейших условий надежности и долговечности кровли из профлиста – это его правильное крепление.
Крепление профнастила к обрешетке и прогонам
Обрешеткой называют особый каркас, к которому непосредственно монтируется профнастил на крыше. Обычно обрешетка выполняется из дерева. Также материалом может быть брус с размерами 50х50 или 40х40 мм или же обрезная доска шириной 100 мм, а толщиной 32 мм. Конструкции из дерева, которые используются для обрешетки, перед установкой следует обработать особыми антисептическими составами. Такая обработка предотвратит гниение дерева и намного продлит срок службы вашей кровли. Обрешетку можно также изготовить и металлическую. В этом случае, обычно используют тонкостенные металлические профили, у которых толщина металла составляет не более 2 миллиметров. Применение металла большей толщины сильно увеличивает нагрузку на систему стропил.
Металлические прогоны или деревянный брус крепятся точно перпендикулярно стропилам с несущим шагом от 300 до 1000 миллиметров. Величина шага будет зависеть от несущей способности и марки профнастила. Для профлиста, у которого высота волны меньше 20мм следует делать сплошную обрешетку.
Крепление профнастила на кровле саморезами – на что требуется обратить внимание
Крепление профнастила при помощи саморезов – это один из самых ответственных этапов. От того, правильно ли закреплены и уложены листы будет завесить и герметичность кровли, и ее долговечность.
В случае, если вы пока не знаете, или еще не совсем разобрались, как закрепить профиль на кровле или произвести монтаж забора из профнастила, то не рекомендуется начинать работу. Не надейтесь понять “по ходу дела”, так как такой подход однозначно приведет к порче недешевого материала или заметному снижению эксплуатационных качеств кровли.
Для закрепления профнастила к обрешетке применяются специальные саморезы. Они обычно имеют диаметр от 4,8 до 6,3 мм с длиной от 20 до 250 мм. На таких саморезах под головкой имеется специальная уплотнительная шайба, выполненная из неопреновой резины, защищающей кровлю от всевозможных протечек в местах установки крепления. Возможно, также применять и шурупы, которые имеют плоскую головку. В таком случае под головку необходимо установить уплотнительные прокладки, выполненные из резины. Монтаж профлиста к самим прогонам, обычно выполняется особыми удлиненными саморезами, а это не совсем удобно. Во избежание этого, требуется рассчитать шаг обрешетки, отталкиваясь от ширины дна волны профнастила.
Особое внимание необходимо обратить на качество используемых саморезов, так как растрескивание и пересыхание материала, из которого выполнены уплотнительные прокладки, неминуемо приведет к протеканию крыши. Брендовые саморезы обычно имеют на головке специальное клеймо производителя. Как правило, крепление профнастила к обрешетке будет полностью надежным в случае использования от 6 до 9 саморезов на 1кв.м. кровли. Монтаж листов к обрешетке делается в нижнюю волну. Так достигается его наиболее плотное прилегание, и поэтому возможность протечки в самом месте крепления снижается до минимума.
Устанавливать подготовленные листы необходимо с нахлестом в 1 или 2 волны в ряду и с 100-200 миллиметров между рядами. В нижней и верхней части кровли профнастил прикрепляется к основанию непосредственно в каждую волну, а в промежутках возможно крепление через 1 или 2 волны. Между собой листы обычно соединяются при помощи заклепок. Для этого используются особые ручные пистолеты. Саморезы необходимо завинчивать строго перпендикулярно по отношению к плоскости листа профнастила, так как любой возможный перекос может привести к неплотному прилеганию уплотнителей и, как следствие, к протечке.
Почему возможно протекание крыши, если крепление профнастила сделано правильно?
Выше мы уже рассказали, как правильно закреплять профнастил на кровле. Однако протечки и коррозия крыши могут случится не только из-за того, что профлист закреплен на крыше неправильно, но также и из-за не совсем грамотной резки листа. В случае необходимости резки удобнее всего применять электрические или ручные ножницы, а для не прямых вырезов – электролобзик.
Также постарайтесь не бросать инструменты на профнастил – применяйте для этого особые ящики или подставки из вспененных материалов. Если же все-таки покрытие во время монтажа профлиста было уже повреждено, то такие участки потребуется обработать особыми составами.
Для начала следует употреблять специальные антикоррозийные составы, а лишь только затем – краску, а еще лучше – герметизирующие смеси. Также может потребоваться дополнительная обработка требуется, если отверстия для саморезов были просверлены. Такая необходимость возникает, если происходит крепление профнастила к обрешетке или металлическим прогонам, чья толщина будет больше 2 мм. Мы рекомендуем избегать подобного, но иногда без этого не обойтись. Тогда необходимо будет залить головки шурупов специальным герметизирующим составом. Через три месяца после завершения монтажа крыши или навеса из профнастила, следует произвести крепления, которое могло бы возникнуть в случае сдвига листов относительно друг друга. Сдвиг может быть вызван как подгонкой и выравниванием листов при монтаже, так и их сильной деформацией при крупных колебаниях температуры воздуха.
