Крепление профлиста к металлическим прогонам: разновидности крепежа

Профлист – популярный материал для настила кровель, обшивки стен и заборов. Однако относится он к тонколистовым материалам. Это означает, что крепить настил к разным поверхностям и конструкциям следует разными способами.

Содержание

Виды крепежа
Особенности крепежа для профлиста
Устройство головки
Размеры и расход саморезов
Определение количества крепежа на один лист
Влияние наклона крыши на монтаж
Как правильно закрепить профлист
Крепеж профлиста саморезами
Заклепывание
Советы от строителей

Виды крепежа

Крепление профнастила производится саморезами

Крепление профлиста к металлическим прогонам выполняется несколькими методами.

Чаще всего фиксацию выполняют с помощью саморезов. При этом не нужно предварительно высверливать отверстия. Кончик у самореза заострен и при соединении выполняет роль мини-сверла. Изготавливают саморезы самые разные, в том числе оцинкованные, которые больше подходят для настила профлистом. Крепить саморезами можно без специальных инструментов. Кроме того, возможен демонтаж, при этом лист не повреждается.

Заклепки – встречаются реже, так как при заклепывании нужно сверлить отверстие. В результате метод оказывается очень трудоемким. Заклепки берут при фиксации на полые трубы и уголки. В этом случае заглубление в материал не дает дополнительной прочности, а вот заклепывание обеспечивает надежность стыковки.

Демонтаж конструкции на заклепках сложен и почти всегда приводит к повреждению профнастила.

Для крепежа профлиста к металлическим прогонам используют оцинкованные самонарезные шурупы из углеродистой стали. По ГОСТу слой цинка составляет от 12,5 до 25 мкм.

Особенности крепежа для профлиста

Саморезы для профнастила со шляпками

Саморез должен пробивать стальную рейку и лист. Для этого годится только специальное изделие из углеродистой стали марки С1022. Шаг резьбы у такого самореза маленький, кончик заостренный, но меньше чем и в саморезе для дерева. Он может пробить металл до 2,5 мм без высверливания.

Саморез для дерева проходит лист толщиной до 1,2 мм.

Есть у метизов и другие особенности.

Самонарезной шуруп отличается стойкостью к вырыванию, скручиванию, разрывам.
Специальная модель снабжается шайбой под шляпку из резины марки EDRM. Прокладка защищает от воды место фиксации. Материал – модернизированный синтетический каучук при соприкосновении с металлом вулканизируется, поэтому даже по истечении длительного срока прокладка не теряет упругости и нейтрализует тепловую деформацию.
На краю шестигранной шайбы есть выступ. Он прижимает пресс-шайбу к перекрытию. При этом настил не повреждается.

В продажу саморезы поступают с цветным покрытием. Гамма оттенков соответствует линейке RAL. Подобрать крепеж нужного цвета несложно.

Устройство головки

Выпускают метизы с цилиндрической, шестигранной, сферической, полукруглой головкой. Шлицы могут быть прямыми, фигурными в форме креста. Однако далеко не все они годятся для настила кровли или обшивки стен тонким железом.

Метиз с острым концом не просверливает, а пробивает металл. Для крепежа понадобится большее усилие, что обычно приводит к повреждению материала. Обычный шуруповерт без уплотнительной шайбы тоже не подойдет: при жесткой фиксации исчезает возможность компенсировать тепловое расширение материала, кровля коробится и трескается.

Для крепления профнастила к металлическим рейкам и балкам используют шестигранные саморезы со сверлом на конце. Такой вариант просверливает лист и не требует большого усилия.

Размеры и расход саморезов

Расход саморезов

Размеры метизов зависят от будущей нагрузки. Советуют подбирать саморез по такому правилу: длина шурупа больше, чем общая толщина скрепляемых элементов.

Выпускаются изделия следующих размеров.

Длина метизов колеблется от 1,9 до 2,5 см.
Диаметр изменяется от 4,8 до 6,3 мм. Чем толще слой покрытия, тем больше сечение метиза.

Вес саморезов определяют по диаметру и резьбе. 100 шт. метизов диаметром в 5,5 мм и 1,5 см длиной весит 18,5 кг. Такие расчеты требуются, поскольку продается крепеж по весу, а строителю нужно знать количество метизов.

Определение количества крепежа на один лист

Число точек фиксации зависит от нагрузки. При установке профлиста на конек количество креплений удваивается по сравнению с фиксацией настила на лаги. Стандартно для крепления 1 листа берут 6–9 саморезов.

При расчетах ориентироваться нужно на рекомендации производителей. Важно это не только для обеспечения надежности. Если положения, прописанные в инструкции, не выполняются при монтаже, в случае аварии и повреждений изготовитель не примет претензий от строителя или владельца здания.

Влияние наклона крыши на монтаж

Крепление профнастила на кровлю под наклоном

Угол наклона ската влияет не способ укладки. Метизы при этом используют те же самые, но нахлест приходится делать разный. Иначе возможно протекание.

Рекомендации следующие:

при величине угла менее 12 градусов, материал кладут с нахлестом не менее 20 см и дополнительно герметизируют стыки;
если угол увеличивается до 14 градусов, нахлест достигает 20 см;
при уклоне в 15–30 градусов нахлест уменьшается до 15 см;
более 30 градусов уменьшается до 10 см.

При укладке под малым углом нужно брать листы более толстые. Крепление профнастила выполняют метизами с большим диаметром.

Как правильно закрепить профлист

Технология монтажа при использовании саморезов и заклепок разная. Первый вариант проще в исполнении своими руками.

Крепеж профлиста саморезами

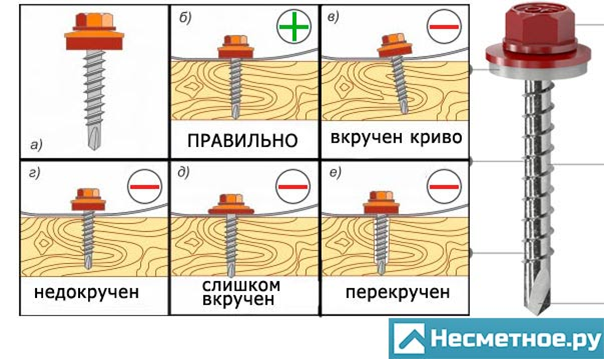

Саморез должен располагаться под прямым углом

Саморезы снабжаются инструкцией. Следуя пошаговому руководству, легче собрать крышу.

Профлист, как и плоский лист укладывают внахлест. Величина нахлеста зависит от типа поверхности и угла наклона. Накладывается волна на волну.
Крепить рекомендуется между волнами, а не на гребень. Для этого нужен более короткий метиз. В гребень фикисруют лист только на конек.

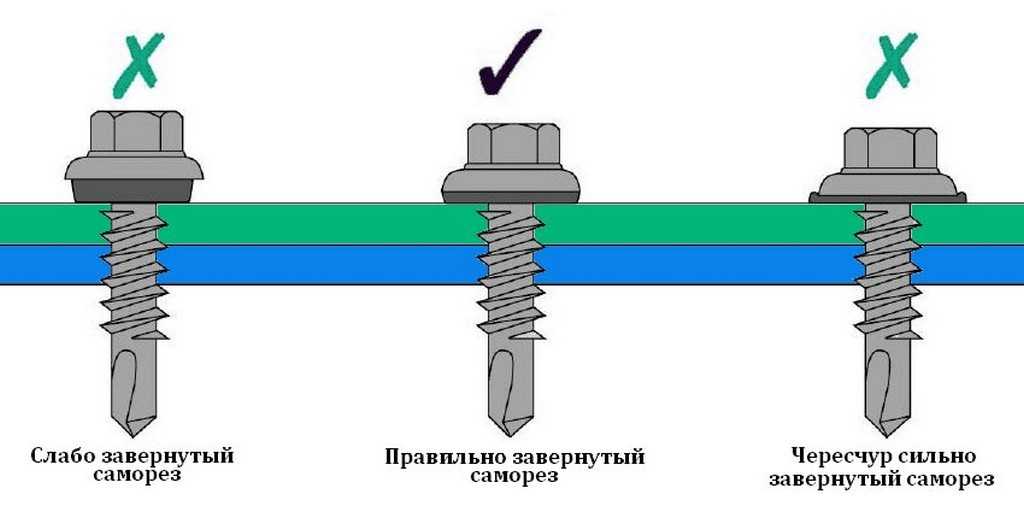

Вкручивают метизы шуруповертом. Дрель без регулятора не годится, так как вкручивание выполняется на скорости не более 1500 об/мин.
Саморез должен входить в лист под углом в 90 градусов вне зависимости от уклона ската. Шаг крепления выбирают по рекомендациям изготовителя. Обычно при установке перекрытия на стальной профиль дистанция равна 50 см.

Сверление выполняется, только если толщина металлопрофиля более 2 мм.

Заклепывание

Для такой работы требуется строительный ручной пистолет. В профлисте нужно заранее просверлить отверстия под каждую точку фиксации. Заклепки подбирают по весу листа и толщине профиля.

Схема установки, согласно СНиП, такая же. Листы монтируют внахлест, шаг крепления определяют по предполагаемой нагрузке. Заклепывание выполнят с одной стороны по месту фиксации.

Советы от строителей

Чем меньше уклон крыши, тем меньше точек крепления

Крепить профлист к деревянному или металлическому каркасу достаточно просто. Чтобы добиться надежной фиксации, советуют не забывать о следующем.

Нужно здраво оценить нагрузку. Определить вес профлиста, уклон, если монтаж производится на крышу, ветровую и снеговую нагрузку.
При монтаже на сложные конструкции – конек крыши, число точек фиксации увеличивают.
Устанавливать настил лучше вдвоем: один работник держит лист по уровню, второй шуруповертом вкручивает саморез.
После фиксации в 1–2 точках проверяют горизонтальность крепления, а только затем вкручивают следующий саморез.

Для монтажа профлистов на железный каркас используют только специальный крепеж – саморезы из оцинкованной легированной стали с кончиком-сверлом. Размеры и диаметр крепежа рассчитывают по весу листа и характеристик конструкции.

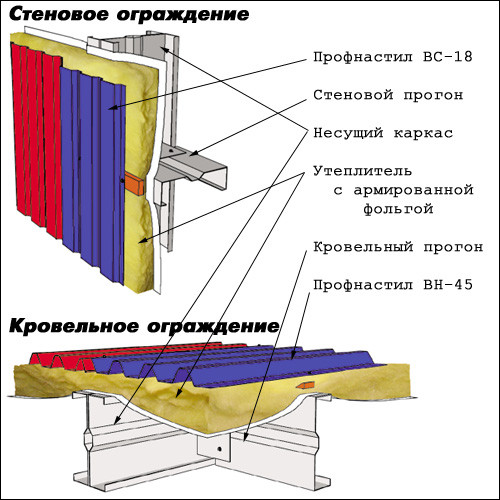

Крепление профнастила к металлическим прогонам

Профнастил имеет огромную популярность в строительной сфере. вернуться к содержанию

Виды крепежа

Крепление профнастила может быть осуществлено при помощи достаточного количества метизов. И каждый из них строго индивидуален и имеет свои особенности. Да и прочность их также различается между собой. Сюда можно отнести гвозди, специально предназначенные для кровли, шурупы, саморезы, заклепки и прочее. Но если мы будем использовать совершенно другой метиз, который не будет предназначен для крепления профнастила, то тогда качество работ будет не высоким. Да и срок службы профлиста при этом будет значительно сокращен.

Среди основных видов, когда осуществляется крепление листов профилированных, выделяют применение саморезов и заклепок. При использовании саморезов нам не потребуется делать отверстия в листах, а сразу же производить ввинчивание по прогонам. Здесь мы можем обойтись и без специального инструмента. Саморез можно при необходимости вывинтить обратно, что чаще всего случается при бурении конструкции или замене профнастила на новый.

В последующем его можно будет применить и для нового вкручивания.

А вот для заклепок нам потребуется предварительное просверливание отверстий необходимого диаметра. Чтобы отверстия получились намного точнее, то надо осуществить крепление профлиста. Удаление заклепок очень проблематичное, создает определенные трудности, может привести к повреждению самого листа профнастила, да и в дальнейшем их точно мы уже не сможем использовать.

Все это дает нам представление об областях применения того или иного крепежного материала. И заклепки имеют значительно меньшую сферу применения, чем те же саморезы. Но в обоих случаях метиз может быть использован для крепления профнастила по балкам, в том числе и металлическим.

Что касается других элементов для крепления профнастила, то они обладают меньшей популярностью, да и качество в итоге получается не совсем то, о котором люди мечтают. Но все же в определенных ситуациях и они находят свое применение. Но здесь выделяют только некоторые направления применения, где они могут быть использованы. вернуться к содержанию

Правильное крепление профнастила

Крепление листов профилированных к металлически прогонам, их фиксируют крепежными материалами по нижней волне. В таком случае мы получаем очень плотное прилегание к основанию, к балкам, да и снижается заметно вероятность протечки. В последующем, после укладки первого листа, второй лист крепится с небольшим нахлестом, примерно на 1-2 волны, в зависимости от определенных условий. Если же укладка происходит на фасаде здания, то не лишних будет осуществлять нахлест в 10-15 см между рядами. В тех местах, где листы стыкуются, между собой их можно скрепить дополнительно заклепками. Особенно, если такое случается по верхней волне профлиста.

Кроме этого выделяют особенности при креплении на фасад здания и забора.

Фиксация профлиста на крыши и стены. Это можно делать не только в вертикальном, но и горизонтальном положении. По нижнему и верхнему краю крепление осуществляется в каждую волну, для надежности, а вот в остальных местах – можно и через волну, а то и две. Все зависит от определенной ситуации. Но тут стоит отметить те моменты, что здесь профнастил подвергаются воздействию внешнему и погодным условиям только на сдвиг. То есть диаметр крепежного материала можно выбирать не такой уж и большой.
Монтаж профлиста для забора лучше всего делать на расстоянии 8-10 см от уровня земли. Крепление может быть в каждую волну, которая прилегает к металлическим основаниям, или через одну. Что касается количества используемого крепежного материала, то все зависит от площади крыши, стены, а также от высоты используемого профнастила для забора.

В завершении всех монтажных работ стоит позаботиться о том, чтобы удалить стружку, которая могла образоваться от сверления или крепления саморезами. Это поможет нам избежать преждевременной коррозии металла, да и внешний вид сразу же портиться. Те места, где повреждается полимерное защитное покрытие профлиста, следует сразу же обработать септиками или же просто покрасить специальной краской против коррозии. вернуться к содержанию

Технология фиксации профлиста

Использование различных крепежных материалов для крепления листов на основание, к прогонам, имеет свои особенности. И везде они будут играть существенное значение. Их обязательно стоит соблюдать и выполнять во время проведения работ.

Крепление саморезами. В данном случае лучше всего обойтись без дрели, которая имеет степень регуляции скорости вращения и крутящего момента. Но если такого в наличии у нас не имеется, то тогда крепление к металлическим прогонам следует осуществлять при количестве оборотов не более 1.5 тысячи оборотов в минуту. Вкручивание саморезов надо выполнять только перпендикулярно поверхности. В том случае, если перед нами профиль с толщиной более двух миллиметров, то тогда в обязательном порядке следует осуществлять предварительное сверление для саморезов. В другом случае предварительно ничего делать нельзя.

В случае с забором лучше применять саморезы, которые будут несколько большими по диаметру. Это все связано с повышенной нагрузкой, а также влиянием погодных условий. Связано с тем, что здесь они больше должны реагировать на разрыв, а не просто на сдвиг, как в случае с кровлей или стенами.

Использование заклепок. При выборе данного материала для работы нам потребуется также прикупить и ручной пистолет строительный, который специально и предназначен для этого вида крепежа. Кроме этого здесь в обязательном порядке нам следует осуществить сверление отверстий. При выборе заклепок особое внимание стоит уделять используемому профнастилу, его весу, габариту. От диаметра заклепки будет зависеть и долговечность всей конструкции, надежность. В качестве материала для них используют также оцинкованную сталь и алюминий. В зависимости от буртика заклепки могут быть с широким, потайным или стандартным. Широкий создан для того, чтобы наша конструкция получилась максимально крепкой и надежной. Потайной – в случае необходимости получения очень гладкой поверхности с внешней стороны, да и чтобы внешний вид был идеальным и эстетичным.

А стандартный может быть нами использован в совершенно различных ситуациях. Но стоит отметить, что не лишним будет правильно и в тон подобрать головку заклепки, чтобы она реально и красиво сочеталась с используемым нами профнастилом.

Есть свои особенности при использовании заклепок для фиксации листов профнастила. Они заключаются в правильном выборе их длины. До начала развальцовки, когда сам крепеж уже вставлен в отверстие, заклепка должна быть выше основания листа на 10 мм. Если длина будет меньшей, то тогда прочной конструкции вряд ли получится. А при большей длине после развальцовки он не будет плотно прилегать к самому листу, а, следовательно, профнастил не будет прочно фиксироваться. Так что тут имеет существенное значение общая длина самого материала и основание прогона.

Каждый крепежный материал имеет свои особенности и может быть использован при определенных условиях. Но стоит обращать внимание на то, что крепление профнастила не зависимо от поверхности, будь то даже металлический прогон, имеет некоторые нюансы.

На них стоит обращать внимание в процессе выполнения работы, так как это придает простоты и легкости. К тому же не только конечный результат тут будет несколько разниться, да и стоимость крепежа также будет отличаться. Но большинство крепежных изделий может быть применимо исключительно к тому или иному покрытию, а также основанию.

Крепление профлиста к металлическим прогонам: виды крепежа

Профнастил – популярный материал для кровли, облицовки стен и заборов. Однако он относится к тонколистовым материалам. Это означает, что напольное покрытие должно крепиться к разным поверхностям и конструкциям по-разному.

Содержание

Виды крепежа
Особенности крепежа для профлиста
Устройство головки
Размеры и расход саморезов
Определение количества креплений на лист
Влияние уклона крыши на монтаж
Как правильно крепить профлист
Крепление профлиста саморезами
Клепка
Советы строителей

Крепление профлиста к металлическим прогонам выполняется несколькими способами.

Чаще всего фиксация выполняется с помощью саморезов. В этом случае не нужно предварительно сверлить отверстия. Наконечник самореза заточен и при соединении действует как мини-дрель. Изготавливают различные саморезы, в том числе и оцинкованные, которые больше подходят для настила из профлиста. Закрепить можно саморезами без специальных инструментов. Кроме того, возможен демонтаж без повреждения листа.

Заклепки встречаются реже, так как при клепке необходимо просверлить отверстие. В результате способ получается очень трудоемким. Заклепки берутся при креплении на полые трубы и уголки. В этом случае углубление в материал не дает дополнительной прочности, а клепка обеспечивает надежность стыковки.

Демонтаж конструкции на заклепки сложен и почти всегда приводит к повреждению профнастила.

Для крепления профлиста к металлическим прогонам используются оцинкованные саморезы из углеродистой стали. По ГОСТ слой цинка от 12,5 до 25 мкм.

Особенности крепежа для профлиста

Саморез должен протыкать стальную полосу и лист. Для этого подходит только специальное изделие из углеродистой стали марки С1022. Шаг резьбы у такого самореза небольшой, острие заостренное, но меньше, чем у самореза по дереву. Он может пробить металл толщиной до 2,5 мм без сверления.

Саморез по дереву проходит сквозь лист толщиной до 1,2 мм.

Аппаратное обеспечение имеет другие функции.

Саморез устойчив к выдергиванию, скручиванию и разрыву.
Специальная модель поставляется с резиновой шайбой EDRM. Прокладка защищает место крепления от воды. Материал – модернизированный синтетический каучук, при контакте с металлом вулканизуется, поэтому даже по прошествии длительного времени прокладка не теряет своей эластичности и нейтрализует термические деформации.
На краю шестигранной шайбы имеется выступ. Он прижимает прессшайбу к перекрытию. Это не повредит напольное покрытие.

Саморезы поступают в продажу с цветным покрытием. Гамма оттенков соответствует линейке RAL. Подобрать подходящий цвет застежек несложно.

Головное устройство

Изготавливают метизы с цилиндрической, шестигранной, сферической, полукруглой головкой. Прорези могут быть прямыми, фигурными в форме креста. Однако не все они подходят для кровли или обшивки стен тонким железом.

Метиз с острым концом не просверливает, а пробивает металл. Крепления потребуют большего усилия, что обычно приводит к материальному ущербу. Обычный шуруповерт без уплотнительной шайбы тоже не подходит: при жесткой фиксации пропадает способность компенсировать тепловое расширение материала, кровля коробится и трескается.

Для крепления профнастила к металлическим рейкам и балкам используйте саморезы с шестигранной головкой со сверлом на конце. Этот вариант просверливает лист насквозь и не требует больших усилий.

Размеры и расход шурупов

Размеры метизов зависят от будущей нагрузки. Подбирать саморез советуют по такому правилу: длина шурупа больше общей толщины скрепляемых элементов.

Изделия доступны в следующих размерах.

Длина фурнитуры от 1,9 до 2,5 см.
Диаметр варьируется от 4,8 до 6,3 мм. Чем толще слой покрытия, тем больше сечение метизов.

Вес винтов определяется диаметром и резьбой. 100 штук. фурнитура диаметром 5,5 мм и длиной 1,5 см весит 18,5 кг. Такие расчеты обязательны, так как крепеж продается на развес, а строителю нужно знать количество метизов.

Определение количества креплений на лист

Количество точек крепления зависит от нагрузки. При установке профлиста на конек количество креплений увеличивается вдвое по сравнению с фиксацией настила на лагах. Стандартно для крепления 1 листа используется 6-9 саморезов.

При расчетах нужно руководствоваться рекомендациями производителей. Это важно не только для надежности. При несоблюдении положений, прописанных в инструкции, при монтаже, в случае аварии и повреждения производитель не принимает претензии от строителя или собственника здания.

Влияние уклона крыши на монтаж

Угол наклона ската не влияет на способ укладки. В этом случае фурнитура используется та же, но перекрытие приходится делать по-другому. В противном случае возможна утечка.

Рекомендации следующие:

под углом менее 12 градусов материал укладывается внахлест не менее 20 см и стыки дополнительно герметизируются;
при увеличении угла до 14 градусов нахлест достигает 20 см;
при уклоне 15-30 градусов, нахлест уменьшается до 15 см;
более 30 градусов уменьшается до 10 см.

При укладке под малым углом следует использовать более толстые листы. Крепление профнастила выполняется метизами большого диаметра.

Как правильно крепить профлист

Технология монтажа при использовании саморезов и заклепок отличается. Первый вариант проще сделать своими руками.

Крепление профлиста саморезами

Саморезы поставляются с инструкцией. Соблюдение пошаговой инструкции облегчит сборку крыши.

Профнастил, как и плоский лист, укладывается внахлест. Величина нахлеста зависит от типа поверхности и угла наклона. Волна накладывается на волну.
Рекомендуется крепить между волнами, а не на гребне. Для этого требуется более короткое оборудование. Лист крепится к гребенке только по гребню.
Прикрутите фурнитуру отверткой. Дрель без регулятора не подходит, так как вкручивание производится на скорости не более 1500 об/мин.
Саморез должен входить в лист под углом 90 градусов независимо от уклона ската. Шаг крепления выбирается согласно рекомендациям производителя. Обычно при установке потолка на стальной профиль расстояние составляет 50 см.

Сверление производится только при толщине металлического профиля более 2 мм.

Клепка

Для такой работы требуется строительный ручной пистолет. В профилированном листе нужно предварительно просверлить отверстия для каждой точки фиксации. Заклепки подбираются по весу листа и толщине профиля.

Схема установки, согласно СНиП, та же. Листы монтируются внахлест, шаг крепления определяется предполагаемой нагрузкой. Клепка будет выполняться с одной стороны в месте фиксации.

Советы строителей

Прикрепить профлист к деревянному или металлическому каркасу достаточно просто. Чтобы добиться надежной фиксации, советуют не забывать следующее.

Нужно здраво оценивать нагрузку. Определить вес профлиста, уклон, если монтаж осуществляется на крышу, ветровую и снеговую нагрузку.

При монтаже на сложные конструкции – конек крыши, количество точек крепления увеличено.
Устанавливать настил лучше вдвоем: один рабочий держит лист по уровню, второй вкручивает саморез отверткой.
После фиксации в 1-2 точках проверьте горизонтальность крепления, и только после этого вкручивайте следующий саморез.

Для монтажа профлистов на железный каркас используются только специальные крепления – саморезы из оцинкованной легированной стали с наконечником для сверления. Размеры и диаметр крепежа рассчитываются исходя из веса листа и особенностей конструкции.
