Крепление трубы теплого пола – способы и нюансы

Правильное крепление трубы теплого пола конечно же имеет свои нюансы, которых нужно придерживаться, чтобы установка всей системы была качественной. Есть много вариантов выполнения креплений – остановимся на самых широко используемых.

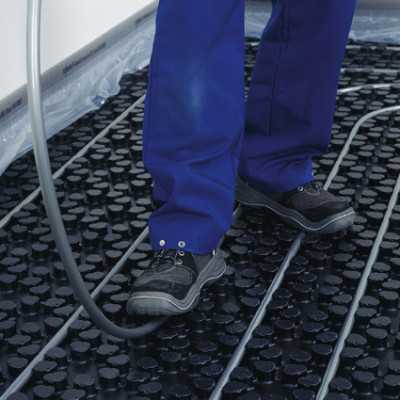

Установка труб на плитах изоляции

Эти детали специально созданы для монтажа водяных полов. В них предусмотрены крепежные каналы, в которые труба просто заталкивается. Зачастую, просто ногой.

Установление труб под теплоизоляционные плиты

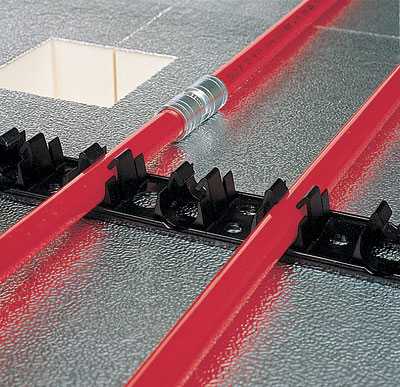

Крепление на монтажную планку

В данном случае, это могут быть плиты из экструзированного полистирола, на них наклеиваются пластмассовые планки, на которых крепится труба.

Укладка труб на гладкую поверхность, монтажную планку

Укладывая трубу на плиту из полистирола, возможно применение пластмассового хомута с зазубринами вот такого типа:

Пластмассовый хомут

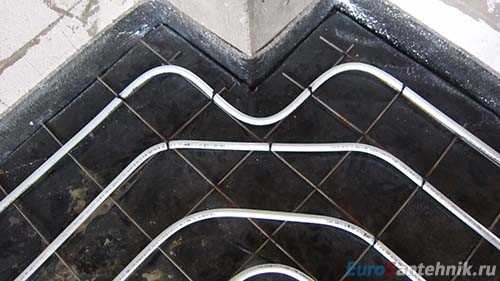

Закрепление трубы хомутами

В этом случае расстилается утеплитель, на который затем укладывается армирующая сетка (размер ячеек 5*5см или 10*10см), к которой крепится труба – хомутами или проволокой.

Закрепление трубы на хомутами

Важно!!! В случае, если крепеж производится проволокой, то ее крайне нежелательно «намертво» закручивать, т. к. расширение веществ при нагревании никто не отменял, и его результатом вполне может быть деформация или разрыв трубы.

Арматурная сетка

Важно!!! Не стоит считать эту сеть демпферным слоем, ведь будучи расположенной под трубой, она не защищает ее от нагрузок.

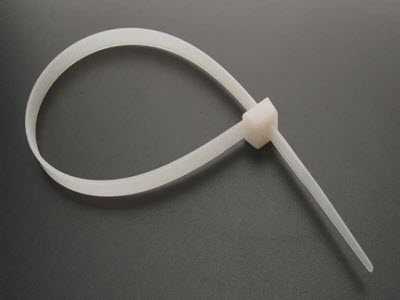

К сетке трубу прикрепляют пластиковым хомутом – кабельная стяжка.

Пластиковый хомут

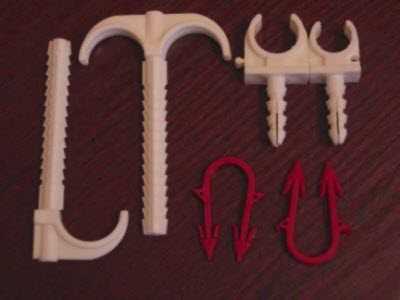

Трубы крепятся к основанию пола. Это может быть бетон или деревянные доски. Крепёжный материал выглядит так:

Крепёжный материал

Если очень уж хочется сэкономить и выполнить неправильную укладку без армирующей сетки, то можно применять металлический хомут. Он выглядит так:

Металлический хомут

Продаются они разного диаметра и крепятся обычно гвоздем- дюбелем.

Укладка труб производится от начала схемы – с коллектора. Каждый контур настоятельно рекомендуется делать из цельной трубы, поскольку на месте сочленений со временем практически гарантирована утечка воды. Число контуров прямо пропорционально форме помещения (подобие букв Г, П, Т и т.п.) или, отношению его сторон – 1:4 и меньше. В таких случаях не обойтись без деформационного шва, который накладывают демпферной лентой.

В таком случае помещение делят на секторы, каждый со своим контуром. В местах пересечения трубы с лентой, первые упаковываются в гильзы, обычно пластиковые или металлические.

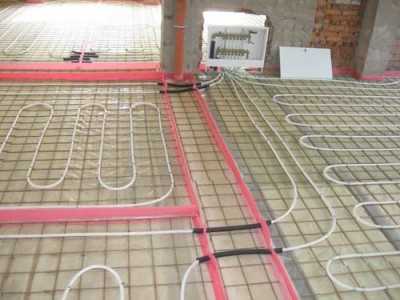

Помещение разбито на секторы при наличии компенсационного шва

Важно!!! Количество контуров вычисляется еще на этапе планировки. От этого зависит правильность выбора коллектора – одной из самых недешевых деталей системы.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Крепление трубопроводов к строительным конструкциям

Содержание статьи

Правильное крепление к строительным конструкциям трубопроводов обеспечивает их эксплуатационную надежность. Если же существующие нормативы монтажа будут нарушены, трубопровод может получить повреждения, а его долговечность снижена. При этом следует учитывать специфику материалов, из которых изготовлены трубы. В частности, возможность их расширения при изменении температуры окружающей среды. Именно физические свойства материалов обуславливают перечень технических требований, предъявляемых к крепежным элементам.

Основные и специальные свойства крепежа

Вертикальные и горизонтальные трубопроводы прикрепляются к строительным конструкциям посредством крепежных элементов – подвесок и опор. В процессе монтажа участвуют кронштейны, планки, хомуты, консоли и закладные детали крепления трубопроводов.
Крепеж должен соответствовать следующим основным требованиям:

• сохранять высокое качество и надежность даже в процессе неоднократного использования по назначению;
• обеспечивать свою функциональность при разных условиях монтажа трубопровода, в том числе при повышенных нагрузках;
• быть унифицированным и универсальным;
• иметь обязательную высокую механическую и коррозийную стойкость, способную противостоять агрессивным воздействиям окружающей среды.

Кроме того, монтаж опорных конструкций для крепления трубопроводов не должен вызывать затруднений. Нужно, чтобы работать с подвесками и опорами было легко и просто. Выполнение этого требования обеспечивает отличную эргономичность рабочих процессов.

Специальные требования предъявляются к несущим конструкциям, когда нужно учитывать специфику материала, из которого изготавливаются трубы. При закреплении полимерных трубопроводов необходимо брать в расчет такие особые требования.

• На прямолинейных участках полимерные конструкции могут изменять свою протяженность из-за высокого коэффициента линейного расширения этого материала. В этом случае опорные конструкции не должны препятствовать свободному перемещению трубопровода. А это значит, что следует применять компенсаторы, имеющие специальную конструкцию фиксирующих хомутов.
• В отличие от металла, полимеры особо чувствительные к механическим повреждениям. Поэтому детали, которые соприкасаются с таким материалом, должны быть гладкими, лишенными острых кромок и заусенцев. Хомут металлический с шурупом чаще применяют в отношении стальных конструкций, а в случае с полимерами используются плоские хомуты с гладкой внутренней поверхностью, скругленными краями и с прокладками. Популярностью пользуются пластиковые хомуты для крепления трубопроводов «Фузиотерм».
• Прочность, теплостойкость и твердость полимеров, если рассматривать их в сравнении со сталью, невысока. Поэтому трубопроводы из них нельзя использовать как несущие конструкции.
  Полимерные трубы не закрепляют в хомутах на неподвижных опорах. Это приводит к их повреждению.

Элементы для крепления гидравлических трубопроводов производят в двух конструктивных вариантах. Без сплошного основания, если температура окружающей воздушной среды или перемещаемой жидкости не превышает 30°С, и с основанием при более высоких температурах.

Расчет креплений для трубопроводов

Если конструкция не требует наличия сплошного основания, то промежутки между элементами крепления устанавливаются расчетным путем. При этом сама конструкция креплений должна выдерживать не только вес трубопровода, но и жидкости, которая будет по нему транспортироваться. А это значит, что она должна быть достаточно прочной и надежной.

Расчет креплений для трубопроводов

В отсутствии единой технической документации следует руководствоваться конструкторскими нормативами, которые были разработаны рядом специализирующихся в этой области организаций. Пользователям они представлены в виде альбомов чертежей и ОСТов. Расчет креплений производят на основании:

• ОСТ 36-17-85;
• СН 527-80;
• ОСТ 95-761-79 и др.

В этих документах расстояние между подвесками и опорами указано в зависимости от диаметра трубопроводов, давления, температуры транспортируемой жидкости и внешней среды. В СН 527-80 учтено и рекомендуемое расстояние до поверхности галерей, тоннелей, каналов и стен при креплении трубопровода к стене. При повышенной плотности перемещаемой жидкости необходимо применять поправочные коэффициенты.

Виды крепежных конструкций

Несущие крепежные конструкции подразделяются на следующие типы:

• Неподвижные опоры. При использовании этого крепежа не допускается угловое или линейное перемещение зафиксированных участков.
• Направляющие опоры. Применение этой конструкции позволяет смещение только в одном направлении. Как правило, только вдоль горизонтальной оси.
• Жесткие подвески. Перемещения допустимы, но исключительно в горизонтальной плоскости.
• Пружинные подвески и опоры. И в вертикальной, и в горизонтальной плоскости перемещения возможны.

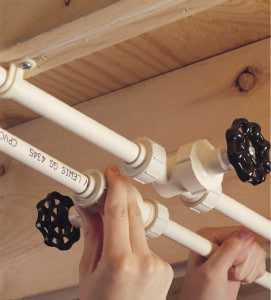

Виды крепления трубопроводов к стене

Требования к опорам и подвескам

Если фиксация происходит между двух неподвижных опор, перемещения, которые могут происходить в результате смены температурных режимов, монтажных растягов или смещения опор, должны самокомпенсироваться. Но такой компенсирующей способности, как показывают расчеты, подчас бывает недостаточно. В этом случае должны устанавливаться специальные компенсаторы.

Хомут для крепления труб оснащен винтом/болтом

Изготавливают их из труб такого же вида и диаметра, что и сооружение в целом. Чаще всего их выполняют в форме букв «П» или «Г».

Если конструкция закреплена неподвижно, крепления должны выдерживать вес самого трубопровода, жидкости, которая по нему перемещается, а также осевые нагрузки, порожденные тепловой деформацией, вибрациями и гидравлическими ударами. При выполнении монтажа изделий из полимеров чаще всего используют подвижные опоры.

Если же монтаж осуществляется в неподвижных опорах, к трубам приваривают ограничительные кольца или сегменты в 10-20 мм шириной, которые выполняют из кусков труб такого же пластика. Эти сегменты или кольца должны располагаться по обеим сторонам от опоры.

Выбор элементов крепления

Подходящие крепления подбирают с учетом многих факторов. Выбор зависит от местоположения участка монтажа, от предназначения конкретной системы и так далее.

Крепление пластиковой трубы

Иногда трубу следует изолировать от источника холода или тепла. Если использовать простой зажим, фиксирующий участок, то необходимого для решения поставленной задачи промежутка от прилегающей поверхности он не обеспечит. Зато, например, кольцевая опора, у которой имеется резьбовой удлинитель и пластина для закрепления на опорной поверхности, полностью устранит возникающую проблему.

Если закреплять приходится тяжелые чугунные трубы, то используют специальный крепеж, который выдерживает большие нагрузки. Для вертикально расположенных систем его устанавливают на перекрытиях. Горизонтально ориентированные системы закрепляют даже не по одной, а группами труб, уложенных на консоль.

Грамотный подход к выбору и размещению крепежных элементов позволяет долго и эффективно эксплуатировать трубопровод, не опасаясь возникновения аварийных ситуаций. Но не стоит забывать и об экономической составляющей данной проблемы. Ведь превышение необходимого и достаточного числа элементов может привести к неоправданному удорожанию конструкции и усложнению монтажных работ.

Видео: расчет креплений трубопроводов

Понравилась статья? Поделитесь ей:

trubsovet.ru

Крепления для трубопроводов: кронштейны, планки, хомуты, опоры

Профессиональный крепеж трубопроводов к строительным конструкциям дело не простое, но по силам многим.

Строгое соблюдение монтажных нормативов позволяет не только минимизировать риск повреждения трубопровода, но также значительно повышает срок эксплуатации и удобство обслуживания.

При выборе способа фиксации трубопроводов и крепежных элементов, необходимо учитывать технические характеристики используемых при обустройстве материалов, включая вес, а также склонность к температурным расширениям.

Ассортимент крепежных средств

В процессе монтажа металлопластиковых труб для водопровода своими руками любого типа используются специальные подвески или опоры, которые должны дополняться кронштейнами, планками, хомутами, консолями и закладными деталями.

Вне зависимости от конструктивных особенностей креплений, они, обязательно, должны быть:

• высококачественными и, максимально, надежными, пригодными для многократного применения, в соответствии с основным назначением;
• функциональными и способными выдерживать повышенные нагрузки;
• унифицированными, а также универсальными в применении;
• устойчивыми к механическим повреждениям и коррозийным изменениям под воздействием любых неблагоприятных внешних факторов.


Внимание нужно уделять доступности элементов для выполнения самостоятельного монтажа и последующего обслуживания.

На сегодняшний день практикуется использование нескольких основных видов трубного крепежа, которые отличаются несколькими параметрами (видео монтажа труб из сшитого полиэтилена посмотрите здесь).

По способу применения

Эксплуатационные особенности и конструкционные характеристики напрямую влияют на выбор крепления:

• подвижные, сохраняющие подвижность трубы по оси в процессе температурной деформации.
  Такие крепежи востребованы при монтаже полимерных трубопроводов и прокладке внутри подземных каналов;



А вы знаете, какой лучше купить стальной отвод на 90 градусов? В полезной статье описаны технические характеристики фасонины из чугуна, нержавейки и цветного металла.

Посмотрите фото схемы обвязки твердотопливного котла отопления полипропиленом на этой странице.

• неподвижные, способные демпфировать любую вибрационную нагрузку, ударные и линейные удлинения, вызванные температурными перепадами;
• скользящие, дающие возможность выполнять передвижение полипропиленовых труб (про компенсаторы написано здесь) не только в продольном, но и поперечном направлении.


Трубопроводные подвески представлены несколькими деталями, способными равномерно распределять нагрузку, вызываемую весом трубопровода.

Такие элементы используются с целью предотвращения перегрузки на отдельных опорах.

По особенностям монтажа

В зависимости от особенностей монтажных работ и основных конструктивных характеристик, крепления для труб могут быть представлены следующими видами:

• бескорпусные;
• приварного корпусного типа;
• корпусные хомутового типа;
• щитовые.

Особенностью приварных опор с корпусом является крепление к стальной трубе посредством сварки.

Хомутовая корпусная опора с плоским креплением применяется на предизолированных стальных трубах.

Корпусная опора хомутового типа с округлым креплением используется на стальных трубопроводах.

Правила выбора аксессуаров

Оптимальный крепеж должен выбираться с учётом нескольких факторов, включая материал трубопровода, назначение системы и её расположение:

• при необходимости выполнить термоизоляцию трубы, лучше всего использовать кольцевые опоры, имеющие крепежные пластины и удлиненную резьбу.
  Стандартные полимерные крепления, в этом случае, не способны обеспечить необходимое пространство между трубной оболочкой и прилегающей плоскостью;



А что вы знаете про канализационные насосные станции (КНС) Грундфос? В полезной статье написано, в каких случаях надо устанавливать оборудование в частном домовладении.

Как установить компрессор для септика своими руками, прочитайте здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/aeratsiya.html описана аэрационная колонна в сборе.

• для чугунных вертикальных трубопроводов лучше всего использовать крепежи, монтируемые на перекрытии, и способные выдерживать значительные нагрузки;
• полимерный трубопровод рекомендуется крепить при помощи стальных хомутов, опор или пластиковых креплений.


В процессе самостоятельной установки обязательно должна быть учтена сила вертикального давления.

Нужно запомнить, что для крепления металлических труб рекомендуется использовать металлические хомуты, а на пластиковых трубопроводах достаточно применять пластиковые хомуты.

Кроме всего прочего, с целью сохранения целостности конструкции, предотвращения её провисания и изгибов, а также равномерного распределения веса по всей длине, требуется обеспечить компенсацию расширения (коэффициент для полипропиленовых труб армированных стекловолокном узнайте на этой странице).

Фиксация пластиковых трубопроводов

Пластиковые трубопроводы относятся к категории наиболее популярных и распространённых конструкций, при креплении которых, должны быть учтены следующие требования:

• применение компенсаторов и специальной конструкции фиксирующих хомутов, что обусловлено значительным линейным расширением на прямых трубопроводных участках.
  Опорные крепления, например, при обвязке радиатора отопления (схемы), должны обеспечить свободное перемещение труб;
• необходимы плоские хомуты на креплениях с прокладкой или закругленными краями и гладкой внутренней поверхности, что обусловлено риском механических повреждений и повышенной чувствительностью к любым резам;
• поверхность, соприкасающаяся с трубными конструкциями, должна быть гладкой, без заострений и сильных выпуклостей;
• нельзя использовать жесткое крепление полимерных трубопроводов с применением хомутов на неподвижные опоры.


Для закрепления используются следующие виды опор и подвесок:

• лишенные сплошного основания – для любых вариантов трубопроводов с температурой рабочей и окружающей среды в пределах 30°С;
• имеющие сплошное основание – для любых вариантов трубопроводов с температурой рабочей и окружающей среды выше 30°С (какое расстояние между трубами теплого водяного пола, прочитайте здесь).


Стандартное расстояние между опорными элементами и монтируемыми подвесками устанавливается при помощи расчетов или нормативно-технических требований (примеры монтажа полипропиленовых труб посмотрите на этой странице).

Нормативно-технические требования

В настоящее время единая документация относительно опор и подвесок трубопроводов отсутствует, поэтому нужно ориентироваться на конструкторские данные, представленные ОСТами или чертежами.

Полимерные трубопроводы могут ранжироваться в соответствии с наружным диаметром, что отражается на типе применяемых креплений.

Все крепления маркируются, согласно их экспликации (технологию монтажа пластиковых труб системы отопления узнайте здесь).

Для фиксирования трубопроводов, целесообразно, с экономической точки зрения, использовать универсальные аксессуары.

Данные для крепежей с двумя винтами.

Следует отметить, что крепление трубопровода к строительным конструкциям при помощи строительно-монтажного пистолета, может осуществляться только при наличии письменного разрешения строительных организаций и только в строго определенных местах.

Посмотрите, как устанавливается крепежная планка для трубопровода в ванной комнате.
