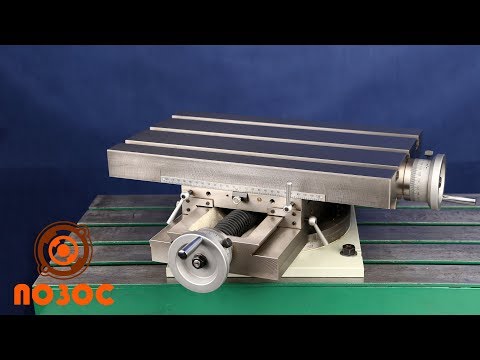

Крестовой стол для сверлильного станка

17 750

Крестовинный стол для сверлильных станков PROMA KRS-475

ПОДРОБНЕЕЕще цены и похожие товары

24 430

Стол крестовинный KRS-475 для сверлильных станков PROMA 25005758

В МАГАЗИНЕще цены и похожие товары

38 198

Стол крестовинный PROMA KRS-425 Тип: стол, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

17 750

Крестовинный стол PROMA Krs-475 Тип: стол, Производитель: Proma, Длина: 155 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 750

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Высота: 330 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 750

Тиски крестовинные PROMA KRS-475 Тип: тиски, Производитель: Proma, Длина губок: 330 мм

ПОДРОБНЕЕЕще цены и похожие товары

19 995

Стол крестовинный KRS-475 для станков PROMA 25005758 Тип: стол, Производитель: Proma, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

17 750

Крестовинный стол для сверлильных станков PROMA KRS-475 Тип: стол, Производитель: Proma,

ПОДРОБНЕЕЕще цены и похожие товары

17 750

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Ширина: 16 мм

ПОДРОБНЕЕЕще цены и похожие товары

16 200

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Ширина: 630 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 325

PROMA Крестовинный стол KRS-475 Тип: стол, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

16 685

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Назначение: фрезерные станки

ПОДРОБНЕЕЕще цены и похожие товары

16 200

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Высота: 330 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 608

Крестовинный стол Proma KRS-475 Тип: стол, Производитель: Proma, Ширина: 16 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 608

Крестовинный стол PROMA KRS-475 Тип: стол, Производитель: Proma, Ширина: 155 мм

ПОДРОБНЕЕЕще цены и похожие товары

17 608

PROMA KRS-475 Стол крестовинный Тип: стол, Производитель: Proma, Назначение: сверлильные станки

ПОДРОБНЕЕЕще цены и похожие товары

Стол координатный KT 150 Proxxon 20150

Пришла посылка – крестовой стол KT 150 Proxxon 20150. Стол предназначен для линейного перемещения и позиционирования закрепленных на нем деталей в двух координатах. Основной материал – алюминий.

Стол (как и настольный сверлильный станок TBH Proxxon 28124) отлично уплотнен пенопластом.

Удивило наличие двух досок из фанеры. Подкладки? Выяснил это позже 🙂

Нижняя часть координатного стола KT 150 Proxxon 20150. Видны ходовые винты.

Согласно приложенной инструкции, нужно разместить координатный стол маховиками влево и на себя.

Так и сделал, плюс максимально выкрутил стол влево к себе.

Внимание! Нижний ходовой винт может полностью выйти из гайки, поэтому крутить до увеличения сопротивления. Если он таки выкрутился, нужно жать подвижную часть стола от себя, чтобы помочь винту вкрутиться обратно.

Левый ходовой винт почему-то не выкручивается.

Ход стола влево – 86 мм.

Ход стола на себя – 79 мм.

Теперь сдвинул стол вправо и от себя. Маховики уперлись в неподвижную часть стола.

Ход стола вправо – 71 мм.

Ход стола от себя – 71 мм.

Суммарный ход получился немного более заявленных 150х150 мм.

Маховик вращается туго, стол из-за этого подскакивает. Нормально его вращать, если прикрутить к станку и нагрузить тисками 🙂

Полный оборот маховика дает перемещение столика на 2 мм.

Лимб подвижный: сначала выставить нужное значение напротив риски, а потом крутить маховик (лимб будет вращаться вместе с маховиком, показывая, на сколько переместился столик).

При смене направления вращения есть холостой ход маховика, примерно 3 деления (3 х 0,05 мм = 0,15 мм).

Дальше предстояло разобраться, зачем нужны деревянные доски и пригоршня болтов 🙂

Наличие шестигранного ключа на 5 мм порадовало, так как он подходит к креплениям тисков Primus и можно было вернуть используемый ключ из имеющегося у меня стороннего набора обратно в набор.

Кроме досок, интерес вызвала струбцина, на которую была накручена деталь с отверстием не под прямым углом к продольной оси 🙂

Прикрепил стол к T-пазам настольного сверлильного станка TBH Proxxon 28124 по инструкции.

Сначала установил и затянул болты с квадратными гайками справа (нужен гаечный ключ на 13).

Затем слева.

Синюю защитную пленку со стола уже снял. Видны отверстия и углубления на поверхности стола. О них ниже.

Маховик справа нужен для фиксации стола по оси к себе-от себя. Аналогичный маховик есть для фиксации по оси влево-вправо.

Положил сверху тиски и замерил расстояние, которое осталось до губок сверлильного патрона – около 75 мм при максимально поднятой бабке.

Касательно досок. Они являются частью упора для обработки деревянных изделий. В инструкции сказано, что головки потайных винтов не должны выступать.

Но отверстия в дощечках без фасок, и винты, конечно, будут выступать!

К счастью, у меня была зенковка (на фото лежит рядом с карандашем).

Фаску делал на настольном сверлильном станке Proxxon TBH 28124 🙂

Упор собран. Нужен гаечный ключ на 8.

Упор можно крепить на координатном столе поперек, вдоль и под углом 45 градусов. Он имеет прямоугольный и круглый выступы, которые входят в выемки стола, и отверстия для винтов с головкой под шестигранник, которые вкручиваются в стол.

Поперечная установка упора. Для демонстрации зажал струбциной круглую деревяшку.

Продольная установка упора.

Установка упора под углом 45 градусов.

Струбцину можно перемещать в T-пазах координатного стола, для фиксации использовать гаечный ключ на 13.

Еще крестовый стол KT 150 Proxxon 20150 имеет по 4 стержня на координатную ось для прижима направляющей.

Ее видно на углу слева, она стальная.

По инструкции нужно открутить и закрутить обратно (нужен гаечный ключ на 7). Так и сделал, хуже вроде как не стало)))

Автор: profeMaster

mysweety многофункциональный фрезерный рабочий стол фрезерный станок с перекрестным столом фрезерный станок составной сверлильный стол для настольного сверла Adjustme x y 6350 размер

Прайс.com | Многофункциональный рабочий стол MySweety, фрезерный станок с перекрестным столом, фрезерный станок, составной сверлильный стол, направляющий стол для настольной дрели, размер Adjustme x y 6350 Представляем расширение для браузера Price.com. Получите лучшую цену, купоны и кэшбэк.

Добавить в Chrome

Установите снижение цены

Получите уведомление, как только товар появится в продаже.

Вы должны установить уведомление о цене

Цвет:

Магазины

• Магазины с самым высоким рейтингом
• Устойчивый
• Купить сейчас Платить потом
• Новый
• Использовал
• Отремонтированный
• Общий
• Аренда
• Местный
• Аукцион

Продано	Цена	Финансирование	Доставка	Купон	Кэшбэк	Получить ссылку	Состояние

60-дневный максимум

60-дневный минимум

60-дневный максимум

60-дневный минимум

Средний

Волатильность

Видео обзоры

Связанные опции

Недавно просмотренные

Сохранить с повседневными приложениями

1% кэшбэк

1% кэшбэк

1% кэшбэк

1% кэшбэк

1% кэшбэк

1% кэшбэк

1% кэшбэк

Лучшие туристические предложения

Кэшбэк 4%

Кэшбэк 4%

Кэшбэк 10%

Кэшбэк 4%

Кэшбэк 2%

Кэшбэк 3%

Кэшбэк 3%

Руководство по покупке

Жаль, что я не нашел Price.

com раньше!

— Милли Около

Оценка «отлично»

на Trustpilot

CORMAK – поперечный стол 185×100 мм

• Инструкция
  по Польше
• Сервис
• Gwarancja
  24/12
  miesęcy
• Достава
  20,00 зл.

Описание стола

• Поперечный стол изготовлен из высококачественных материалов
• Поддерживает работу со сверлильными, фрезерными станками и т. д. , обеспечивая идеальное позиционирование во время процессов обработки
• Кожух винта защищает механизм подачи от стружки
• Дополнительным преимуществом таблицы является шаг, который упрощает указание положения осей X, Y таблицы
• Нониус 2,5 мм/0,02 мм

Технические характеристики

A

Б

С

Д

Е

Ф

Г

Х

я

Дж

К

Перемещение по оси X

Перемещение по оси Y

Размеры

Вес

Ход винта

185 [мм]

100 [мм]

10 [мм]

35 [мм]

102 [мм]

170 [мм]

130 [мм]

115 [мм]

10 [мм]

100 [мм]

96 [мм]

80 [мм]

50 [мм]

280 × 280 × 170 [мм]

11,5 [кг]

2 [мм]

Вас заинтересовал этот товар?

Связаться с нами

Клиенты, которые купили этот товар, также купили:

валовой €63,41

Наше предложение включает в себя широкий спектр станочных тисков: угловых, прецизионных и шлифовальных. Все они изготовлены из высококачественных материалов, обеспечивающих долговечность и универсальность.

валовой €931,59

Эффективный сверлильный станок с колонной, предназначенный для мастеров и мастеров. Машина имеет левое и правое вращение, а также двухредукторный двигатель мощностью 1500 Вт. Тиски на 150 мм и патрон в комплекте.

валовой €79,32

Наше предложение включает в себя широкий спектр станочных тисков: угловых, прецизионных и шлифовальных. Все они изготовлены из высококачественных материалов, обеспечивающих долговечность и универсальность.

8 других товаров из этой же категории:

валовой €249,77

Поперечный стол с рабочей поверхностью из точно отшлифованного чугуна. Оснащен Т-образными пазами для крепления заготовки. Предназначен для прецизионной обработки, фрезерования и сверления с сохранением высокой точности за счет точного нониуса 0,02 мм.

валовой €131,59

Поперечный стол с точно отшлифованной рабочей поверхностью из чугуна. Оснащен Т-образными пазами, которые позволяют фиксировать заготовку. Предназначен для обработки, фрезерования и сверления с сохранением высокой точности за счет очень точного нониуса 0,02 мм.

валовой €238,41

Точный поперечный стол с защитным кожухом, направляющие скольжения в форме ласточкина хвоста значительно повышают жесткость стола и предотвращают колебание подачи.

валовой €177,05

Точный поперечный стол с защитным кожухом, направляющие скольжения в форме ласточкина хвоста значительно повышают жесткость стола и предотвращают колебание подачи.

валовой €120,23

Точный поперечный стол с защитным кожухом, направляющие скольжения в форме ласточкина хвоста значительно повышают жесткость стола и предотвращают колебание подачи.

валовой €431,59

Точный поперечный стол с защитным кожухом, направляющие скольжения в форме ласточкина хвоста значительно повышают жесткость стола и предотвращают колебание подачи.
