Кромкообрезной станок двухпильный: Кромкообрезные станки для пиломатериалов

alexxlab | 14.04.2023 | 0 | Разное

Содержание

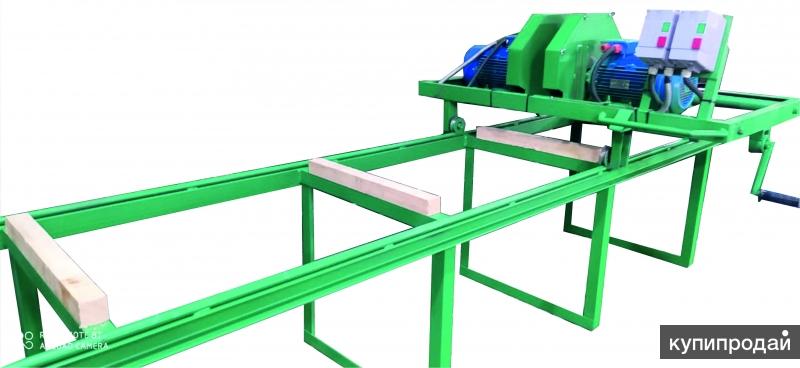

Станок кромкообрезной двухпильный КВ-2

Размеры обрабатываемого материала

Толщина 10-80 мм
Ширина до 700
Длина 800-6500 мм
Диаметр дисковых пил (2 шт.) 450 мм
Установленная мощность 11 кВт
Просвет пильной рамки 100мм
Наибольшее расстояние между пилами 320 мм
Наименьшее расстояние между пилами 50 мм
Наименьший размер выпиливаемой заготовки (с помощью размерных упоров) 20 мм
Частота вращения пильных дисков 3000 об/мин
Габариты станка 1450х1320х8500 мм
Вес станка 400кг

По желанию заказчика возможно комплектация следующими вспомогательными узлами и механизмами: лазерная линейка, рисующая линию по всей длине доски в месте прохождения пильных дисков, что увеличивает эффективность работы на станке в случае необходимости оптимизации раскроя материала.

Установка

Станок может быть установлен на любом подходящем бетонном основании. При этом должна быть учтена величина нагрузки на основание.

Станок устанавливается и при необходимости закрепляется с помощью шестнадцати анкерных болтов М10 с опорными шайбами.

Требования и рекомендации:

Предусмотрите достаточно места для подачи и съёма заготовок, а также для технического обслуживания станка. Минимальное пространство для обслуживающего персонала – 1 м вокруг пильной каретки и 0,5 м вокруг станины.
Для тяжёлых заготовок может быть предусмотрено подъёмное устройство.
Позаботьтесь о хорошем освещении на рабочем месте.

Габариты станка:

Стандартная комплектация станка

Станок поставляется частично в разобранном виде: отдельно пильная тележка, отдельно рельсовый путь.

1. Направляющая станина:

4 секции, каждая из которых имеет свою маркировку 1,2,3,4.

опорные стойки 8 шт.
уголки для натяжения троса 2 шт.
торцевые зажимы 2 шт.
трос металлический комплект
крепеж комплект

2. Пильная тележка в сборе с электродвигателями:

роликовые прижимы 2 шт.
электрический разъем (вилка, розетка) 1 шт.

3. Инструкция и паспорт по эксплуатации станка, гарантийный талон.

Внимание! Пильные диски в комплектацию станка не входят.

Подключение к электропитанию

Электрическое подключение станка к питающей сети производить с помощью кабеля с медными жилами сечением не менее

3х2,5 мм ² + 0 , через автомат защиты любого типа на ток 32А..

При подключении станка следует соблюдать порядок чередования фаз. Вращение пильных дисков должно осуществляться в соответствии со стрелками установленных на кожухах электродвигателей.

Станок необходимо подключить к контуру заземления.

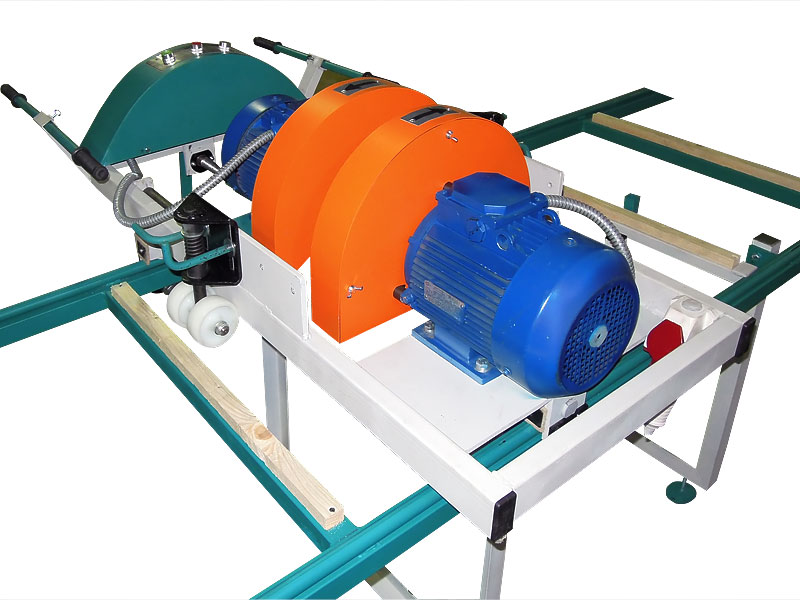

ЦОД-450 (Россия) двухпильный кромкообрезной станок

Станок двухпильный кромкообрезной предназначен для продольной обрезки и раскроя не обрезных досок с целью получения чистообрезных пиломатериалов. А также для обрезки горбыльной доски под вагонную, палетную заготовки, заготовку для мебельного щита, тарную дощечку, брусок, рейку и т. д.

Доставка Запчасти / сервис

Отправить заявку

Описание

Характеристики

Видео

Станок ЦОД-450 применяется для эффективного раскроя необрезной доски в обрезной пиломатериал.

Станок двухпильный стационарный. Одна пила устанавливается на неподвижный шпиндель, другая пила подвижна. Необходимое расстояние между пилами регулируется специальным винтовым механизмом и контролируется с помощью линейки и лазерной указки.

Станок ЦОД–450 прост и надёжен как в эксплуатации, так и в обслуживании. Благодаря тому, что пиломатериал базируется на станке неподвижно, а ходит пильная тележка с дисками есть возможность максимального выпила по ширине не обрезной доски в обрезную. Конструкция станка позволяет производить распиловку материала в двух направлениях.

Особенности станка ЦОД-450:

Распиловка материала производится в двух направлениях
Винт с трапециедальной резьбой для быстрой установки размера
Рычаги быстрой фиксации размера
Калиброванная направляющая станины
Система оптимизации раскроя
Лазерная линейка (опция, не входит в комплектацию)
Трехскоростная механическая подача (опция, не входит в комплектацию)
Возможность работы одним или двумя дисками одновременно
Надежность и простота эксплуатации и обслуживания

Перемещение пильной тележки осуществляется по станине ручным способом (возможна установка автоматизированной подачи). Привод пильных дисков осуществляется от двух электродвигателей.

Режущий инструмент – две дисковые пилы Ø450х50 с победитовыми напайками (в комплектацию не входят).

Ориентировочная производительность станка на 50 мм доске составляет 10-12м³ в смену.

Схема раскроя:

Конструктивные особенности:


Регулировка прижимных роликов	Размерная линейка	Торцевой зажим (для зажима горбыля)

Толщина заготовок, мм	10…80
Ширина заготовки, мм	700
Длина заготовки, мм	800…7000
Диаметр пил, мм	450
Просвет пильной рамки, мм	100
Частота вращения пильного вала, об/мин	3000
Макс. расстояние между пилами, мм	380
Установленная мощность, кВт	11
Габариты станка, мм	1400х1200х8550
Масса, кг	800

Обрезной станок для поварских досок

16 975,00 долларов США

Опции

Текущий запас:

$16 975,00

Описание
Информация

Информация

MPN:: Обрезной станок для досок

Описание

Нужно обрезать пиломатериалы? У нас есть вещь для вас! Обрезка досок обрезным станком – это высокоэффективный способ решения вашей проблемы. Добавление обрезного станка к вашему производству повышает эффективность и производительность, поскольку обрезные станки увеличивают выход досок, что увеличивает вашу прибыль.

Обрезая кромку на кромкообрезном станке вместо лесопилки, вы увеличите производительность как минимум на 35%. Лесопилка AC36 и обрезной станок для досок AE идеально подходят друг другу, поскольку лесопилка предназначена для перетаскивания досок непосредственно обратно к гравитационному ролику, а обрезной станок можно разместить на одной линии с этим роликом для быстрого перехода к кромкообрезной обработке.
Если вы серьезно настроены зарабатывать на своей лесопилке, то иметь обрезной станок имеет смысл только с коммерческой точки зрения.

Особенности:

Конструкция двигателя с верхним креплением для облегчения доступа к двигателю
Система подачи прижимной доски Metal Roller – обеспечивает равномерное прижимное усилие по всей ширине доски; превосходит шины
Система быстрого возврата роликов с верхним креплением
Система управления потоком с компенсацией давления – позволяет контролировать скорость подачи от 0 до 100 футов в минуту
Ширина платы 34-1/2 дюйма
Ширина обрезки кромки от 2 до 21 дюйма
Двухсекционные стробоскопические пилы с твердосплавными напайками и толщиной лезвия 3/16 дюйма
Двойные направляющие для кромкообрезного станка — позволяет легко и быстро обрезать кромки
Пальцы для защиты от отдачи
Гидравлический регулятор скорости — полностью гидравлическая система позволяет регулировать скорость подачи от 0 до 100 футов в минуту (без гидростата)
2-слойная лента на входе/выходе rufftop — обеспечивает долгий срок службы и бережно относится к пиломатериалу
Два подающих и два выходных ролика для облегчения направления доски
Основная рама из толстостенных труб для прочной и долговечной службы
Варианты питания: электрический, газовый или дизельный
Обрабатывать более 10 000 досок в день — из расчета 8 часов. рабочий день с 12-дюймовым материалом x 10-12 футов в длину
Двойные стробоскопические пилы 12 дюймов — пилят брус высотой до 3 дюймов (только для некоторых моделей)
Двойные стробоскопические пилы 14 дюймов — распил бруса высотой до 4 дюймов (имеется только в некоторых моделях)

Модели:

AE-2P

Стандартные характеристики
Газовый двигатель EFI Kohler 9 мощностью 25 л.с.0006
Пакет прицепа
Двойные 12-дюймовые стробоскопические пилы
$16 975,00

AE-4P

Стандартные функции
Газовый двигатель EFI Kohler мощностью 38 л.с.
Пакет прицепа
Двойные 14-дюймовые стробоскопические пилы
$18 520,00

AE-354P

Стандартные функции
Дизельный двигатель Yanmar мощностью 35 л.с.
Трейлер Пакет
Двойные 14-дюймовые стробоскопические пилы
27 920,00 $

AE-2E

Стандартные функции
15 л. с., трехфазный или 10 л.с., однофазный электрический
Стационарная рама с ножками
Двойные 12-дюймовые стробоскопические пилы
$14 992,00

AE-4E

Стандартные функции
20 л.с., 3-фазный электрический
Стационарная рама с ножками
Двойные 14-дюймовые стробоскопические пилы
15 932,00 $

Опции:

Стационарный лазер — 1 295,00 долларов США (только электрические модели)
Передвижной лазер — 1695 долларов США (только для электрических моделей)
Оба лазера — 2795,00 долларов США Сэкономьте 200 долларов США (только для электрических моделей)
3-я стробоскопическая пила (стационарная пила) — $595,00

Чтобы получить БЕСПЛАТНЫЙ демонстрационный DVD-диск, позвоните или отправьте электронное письмо по телефону 1-800-473-4804 или закажите онлайн.
