Для чего нужен кромочный фрезер, обработка кромки инструментом

Фрезер однозначно сложно отнести к популярной группе инструментов, в отличии от дрели, перфоратора, шуруповерта, но тем не менее в некоторых ситуациях данный инструмент может сильно выручить.
Не могу сказать что считаю себя хоть каким нибудь специалистом в плане работы с фрезерами, но в жизни несколько раз сталкиваться приходилось, потому рассказывать сегодня буду то, что понял в процессе общения. Попутно расскажу о разных типах фрезеров.

Начну обзор с того, что вообще такое фрезер и какие они бывают, но так как эта часть обзора является по сути дополнительной, то спрячу ее под спойлер.

Фрезеры

Для начала стоит опустить те фрезеры, которые являются различными насадками к другому инструменту, а также всякие мелкие модели для маникюрных работ. Речь пойдет о фрезерах, которые изначально разработаны для работы с одним из самых популярных материалов — деревом.
Я сам очень люблю работать с деревом, и признаться давно хотел себе фрезер. Но так как работаю очень редко, то дорогой покупать вряд ли бы стал, а дешевые имеют свои особенности, впрочем начну я с того, какие вообще бывают фрезеры.

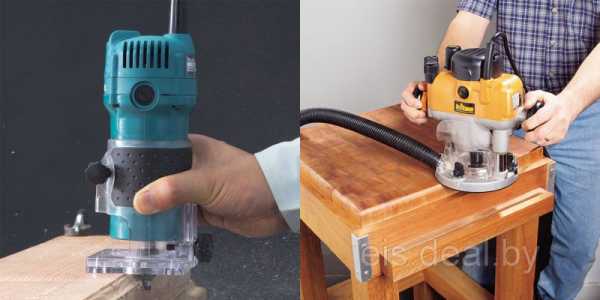

Думаю не сильно ошибусь, если самым популярным является вертикальный погружной фрезер. Это очень удобная машинка для многих типов работ. Обычно такие фрезеры имеют довольно большую мощность, порядка 800-2000 Ватт и регулируемый механизм погружения с несколькими настраиваемыми уровнями. Т.е. при нажатии на ручки фрезера он опускается по своим направляющим до установленного вами упора.

Выше показан «двуручный» вариант, лично мне такой вариант не понравился, зато я одно время пользовался «одноручным» фрезером, хотя на самом деле он также является «двуручным», но без проблем допускает работу и одной рукой. Вот просто удобно было и все 🙂

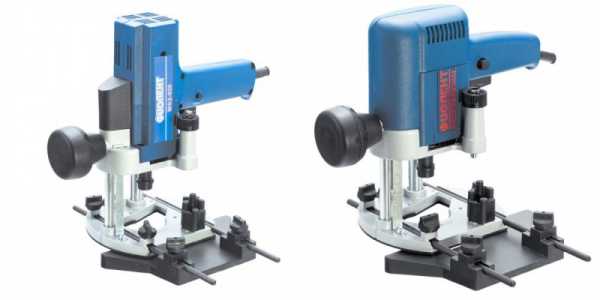

Я пробовал еще лет так 10 назад пару моделей Фиолент, 650 Ватт и 1100 Ватт, причем так вышло что сначала пользовался мощной моделью, а потом маломощной и могу сказать что — мощности много не бывает. После модели 1100 Ватт пользоваться мелкой было очень непривычно и тяжело.

К сожалению, насколько мне известно, модель с подобной компоновкой выпускает еще только одна фирма — Festool.

Попробую пояснить что меня расстроило. Дело в том, что еще лет так 8-9 назад были некоторые нарекания на работу Фиолента, ругали кривые направляющие, западающий механизм, при том что старые модели были очень даже неплохи и могли спокойно претендовать на звание «народный фрезер». Но судя современным отзывам качество сейчас упало еще ниже и брать его просто нет смысла.

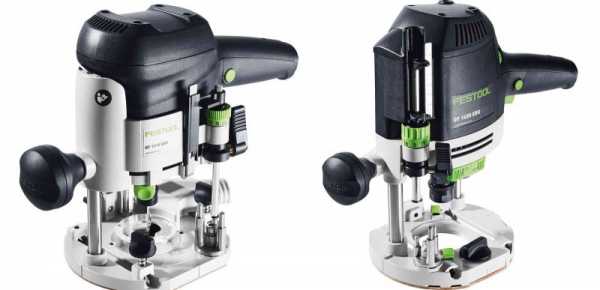

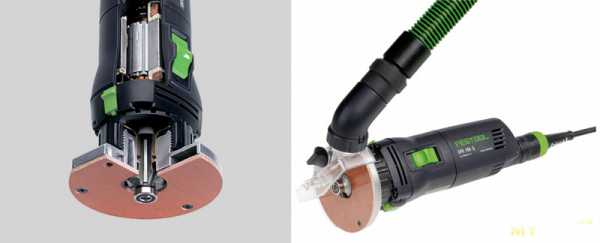

Что же плохого, спросите вы, ведь можно взять Festool и радоваться жизни, отличный инструмент. Да, можно, если бы не цена на инструмент данной фирмы, «для дома, для семьи» она однозначно мало подходит 🙁

Вот и получается как в той поговорке — Могу купить козу, но не хочу, хочу купить корову, но не могу.

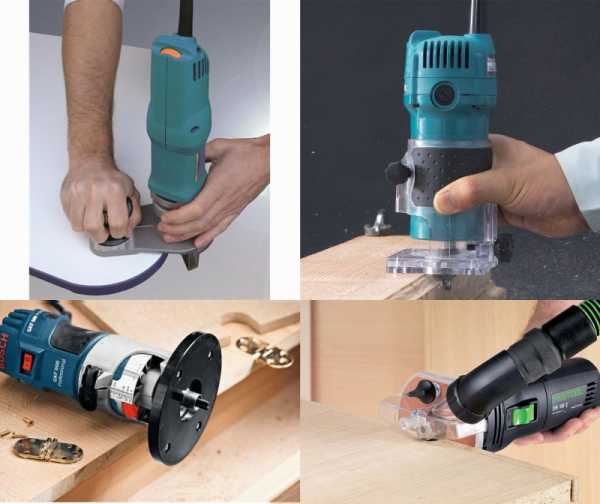

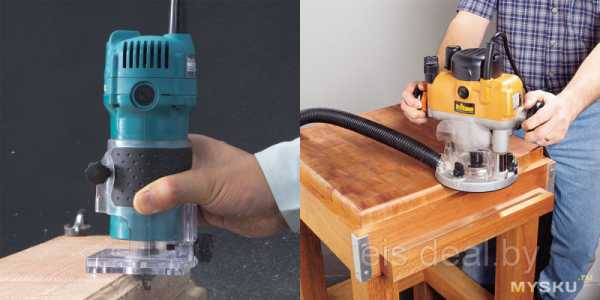

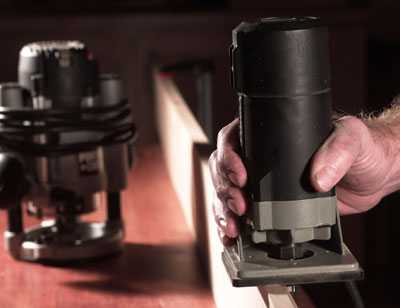

Еще один относительно популярный тип фрезера — кромочный. Он позволяет обрабатывать кромку дерева, например производить подрезку выступающей кромки под общий размер детали.
Обычно такие фрезеры маломощны, порядка 300-750 Ватт и рассчитаны на работу одной рукой.

Устроен он гораздо проще, в нем нет погружного механизма, упоров и прочего. По сути это вертикальный фрезер, но с жестко зафиксированной высотой, которую в процессе работы менять нельзя. Т.е. выставили глубину, прорезали, выставили другую глубину, прорезали. Но кроме того погружной фрезер позволяет врезаться в деталь просто сверху вниз, с кромочным такое делать очень неудобно, он больше ориентирован для захода с краю детали.

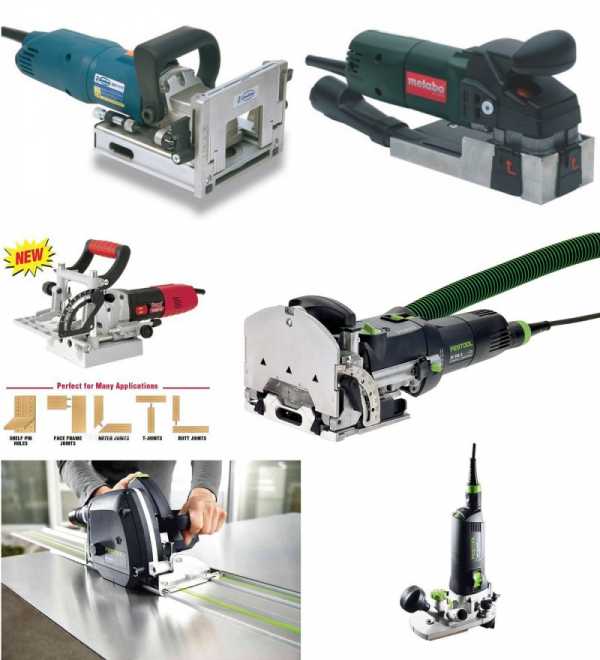

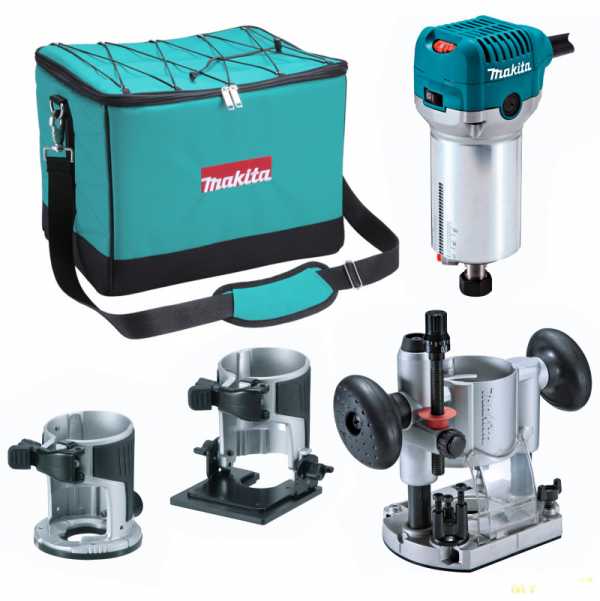

Кроме того существует еще огромное количество разных фрезеров, но они относятся к еще более редким типам, по крайней мере в «бытовом» применении и ориентированы на узкий круг задач.
Сюда входят —
Ламельные
Присадочные
Для снятия краски
Дисковые
Модульные кромочные (по сути гибрид кромочного и погружного)

Хорошая статья по выбору фрезера, рекомендую почитать.

Когда выбирал модель фрезера, то руководствовался тем, что хотел получить максимально мощную модель, хотя в магазине были и другие модели. Ключевое отличие у них было в мощности, были модели 300, 450, 500, 650, 700 и 800 Ватт. Была также и модель с чемоданчиком, я бы даже ее скорее всего выбрал, но она имела мощность 500 или 550 Ватт, что мне не очень подходило.

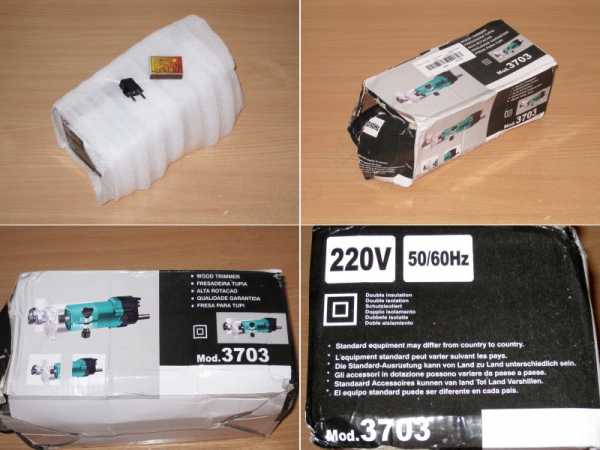

В общем выбрал самую мощную модель, заказал, получил и немного обалдел от того, в каком виде я ее получил. Коробка сильно повреждена, причем судя по видео на ютубе я не один такой «везучий», хотя судя по обзорам мне «повезло» больше всех в том смысле, что моя коробка была повреждена очень сильно.
Как потом выяснилось, на самом устройстве это никак не сказалось, но запихивать инструмент весом около 1.5кг в такую коробочку несколько оптимистично, особенно с учетом пересылки по почте.

Кстати попутно выяснилось, что в магазине есть две внешне абсолютно одинаковые модели, немного отличающиеся по цене, та что в обзоре стоит 50 долларов, а есть еще модель за 46 долларов.

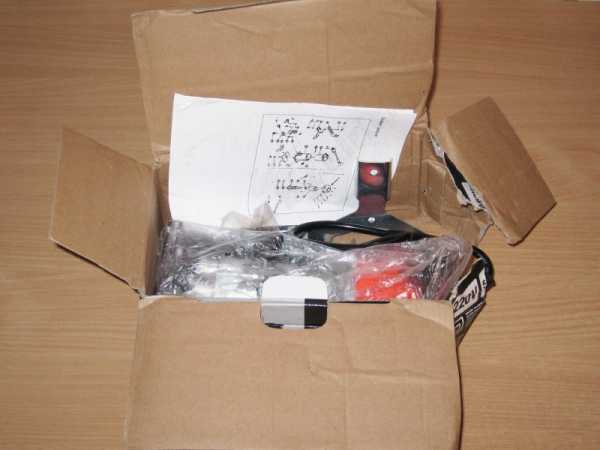

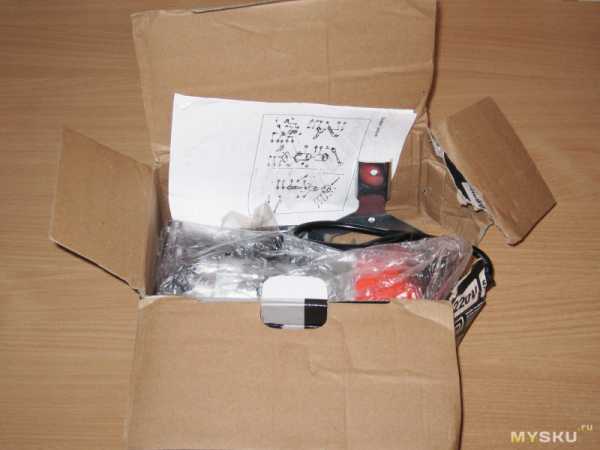

Внутри все аккуратно ссыпано в одну большую кучку, но вроде ничего не потерялось.

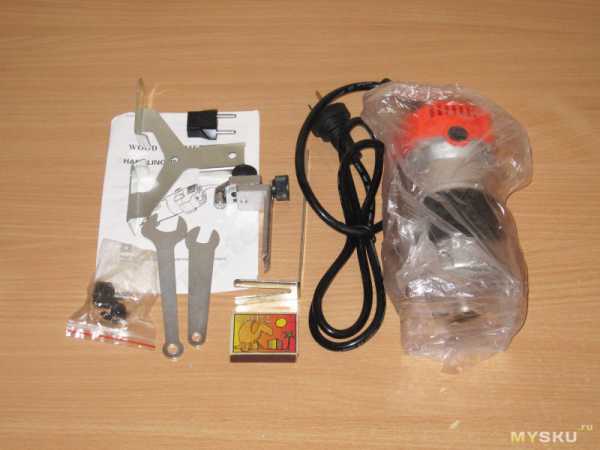

Итого в комплект входит:
1. Фрезер
2. Кромочная направляющая

3. Уголок для крепления дополнительной направляющей
4. Дополнительная направляющая
5. Винт + «барашек»
6. Фиксирующий винт
7. Два гаечных ключика
8. Инструкция.
9. Переходник

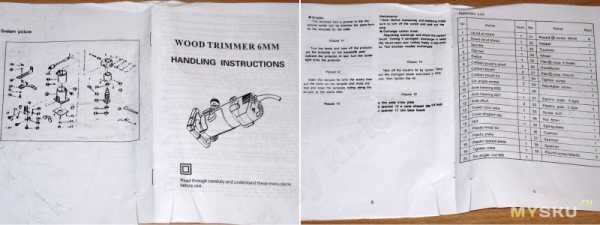

Инструкция заслуживает отдельного высказывания. Если вы не поняли что изображено на этом фото, то поясню. В инструкции отсутствуют фотографии, пояснения с отсылкой к фото есть, а самих фото нет, да и сама инструкция имеет очень низкое качество, я бы даже сказал что ее можно сразу выкинуть.

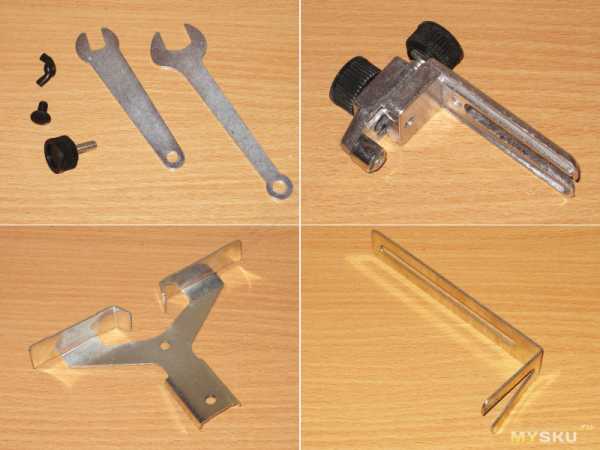

1. Два гаечных ключа и дополнительный крепеж.
2. Кромочная направляющая, качество изготовления плохое, все как-то криво и косо.
3. Дополнительная направляющая, здесь вроде все аккуратно
4. Уголок для дополнительной направляющей также немного пострадал, но не критично и был выправлен за несколько секунд.

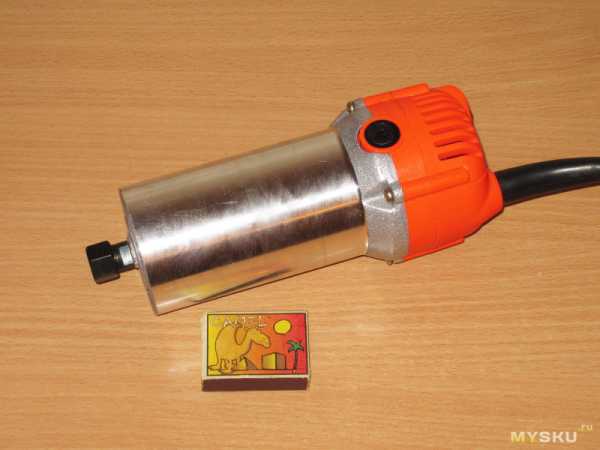

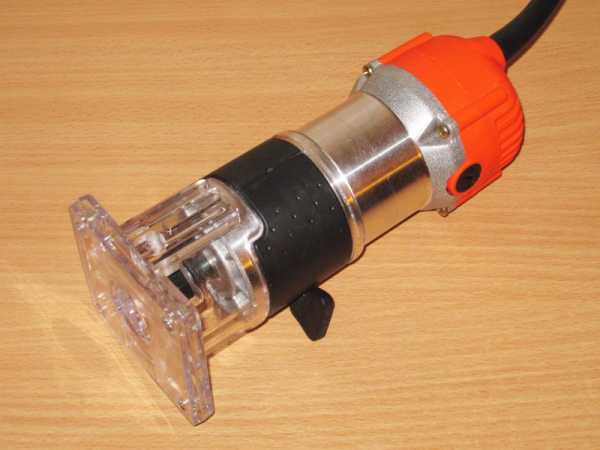

Фрезер выгляди даже довольно аккуратно, неприятного запаха нет, в руке лежит неплохо.

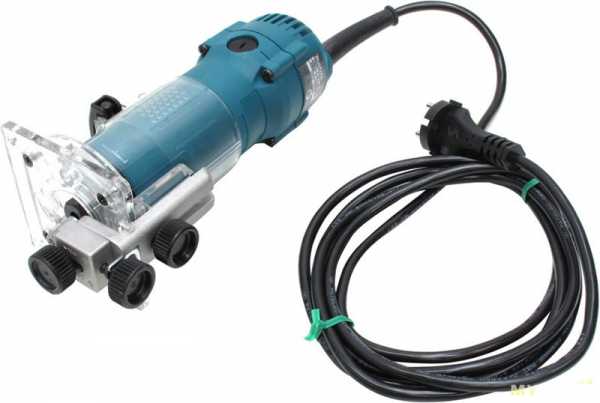

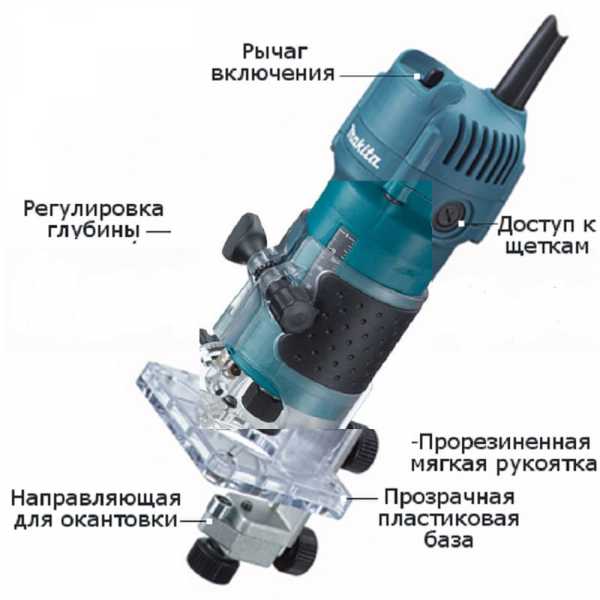

И вот тут я вспомнил, что где-то видел похожий фрезер, ради интереса вбил в гугл — фрезер Макита 3703 по аналогии с Raitool 3703 и меня выкинуло на похожие модели фрезеров.
Как говорится — найдите три отличия 🙂

Хотя нет, из-за путаницы в моделях и большой фантазии китайцев обозреваемый фрезер похож на «тушку» другой модели, Makita RT0700CX2, классная модель, но стоит под 400 баксов.

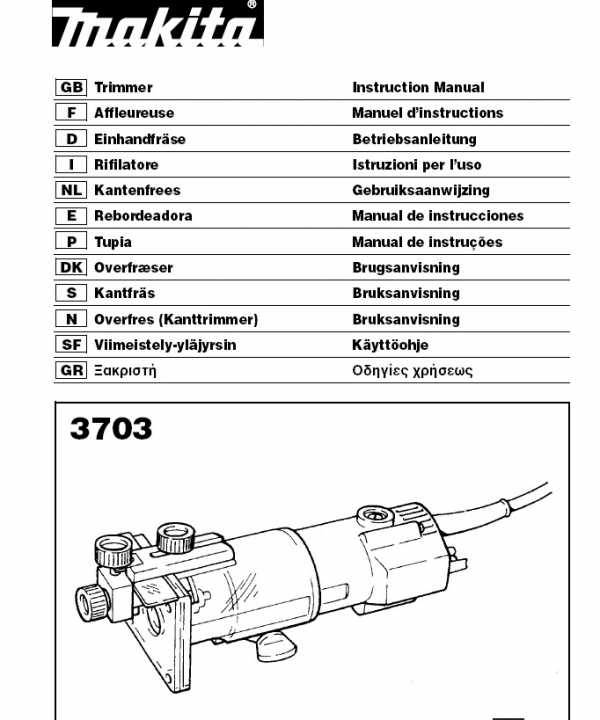

В любом случае искомое найдено, инструкция к фрезеру Макита почти полностью совместима с моделью от Raitool, практически та же комплектация, даже подошва из пластика. Собственно потому дальше по тексту я для пояснения некоторых технических моментов буду вставлять скриншоты из ее инструкции.

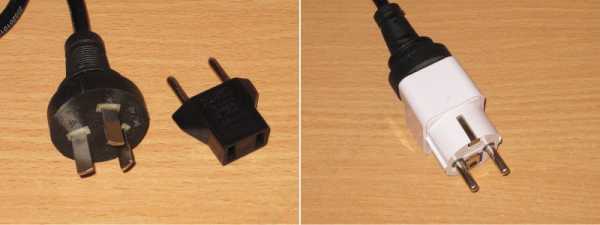

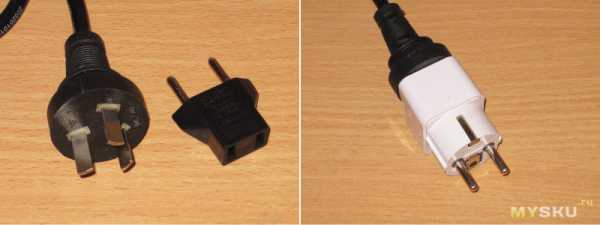

Немного поднял настроение переходник, который физически несовместим с сетевой вилкой данного фрезера. Поставил временно другой переходник, который кстати также когда-то получил с банггуда в комплекте к БП с европейской вилкой, чудеса 🙂

В верхней части корпуса расположен выключатель, регулировка оборотов не предусмотрена, впрочем это характерная черта подобных устройств. Для фрезера обычно чем больше обороты, тем лучше, в разумных пределах конечно. Выход кабеля защищен длинной резиновой трубкой, сам кабель относительно мягкий, если бы не вилка, то поставил бы 5 баллов.

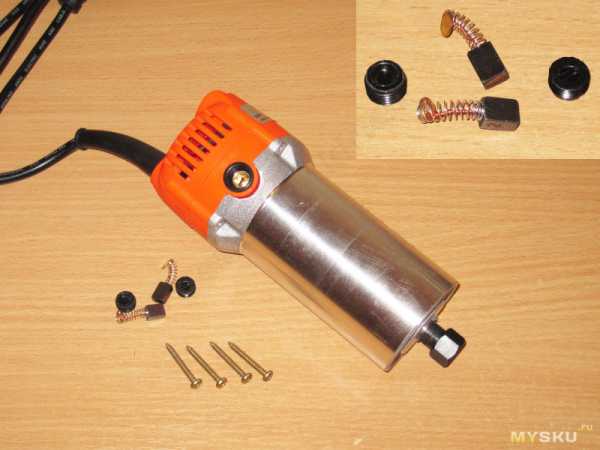

Сбоку расположены колпачки закрывающие доступ к щеткам. При этом колпачки вкручены не до конца, а просто вровень с корпусом, можно еще докрутить, но я оставил как есть.
На наклейке несколько странная информация о названии модели. Если на короке было написано модель 3703, то здесь стоит — 3701. Заявленная мощность 800 Ватт, обороты до 30000.

В списке комплектации я как-то забыл указать что еще есть подошва, которая зажимается на корпусе фрезера при помощи винтового зажима. Как по мне, то вариант так себе, но опять же, у кромочных фрезеров такое решение встречается довольно часто, к примеру у той же Макиты.

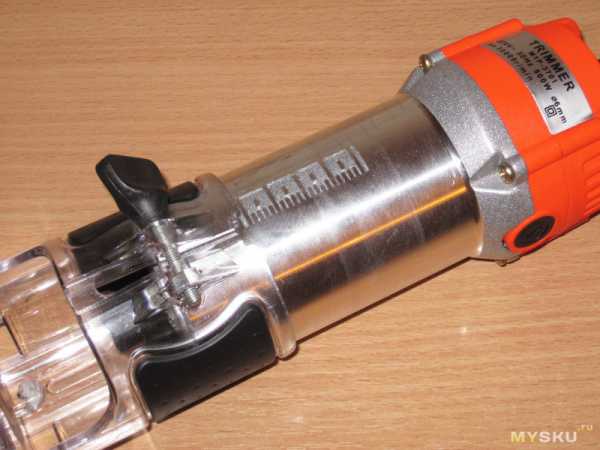

На одной из сторон металлической части корпуса расположена импровизированная линейка, на самом деле она ни к чему не привязана и служит для облегчения работы.

Фиксирующий механизм по своему даже удобен, для более удобного хвата добавили резиновую вставку. Так как фрезер довольно компактный, то человеку со средних размеров ладонью держать будет удобно.

Также здесь расположено место под механизм фиксации принадлежностей, кромочной или прямой направляющей. Но здесь винт вкручивается в резьбу, нарезанную в самом пластике, потому у меня есть некоторые сомнения насчет долговечности такого решения.

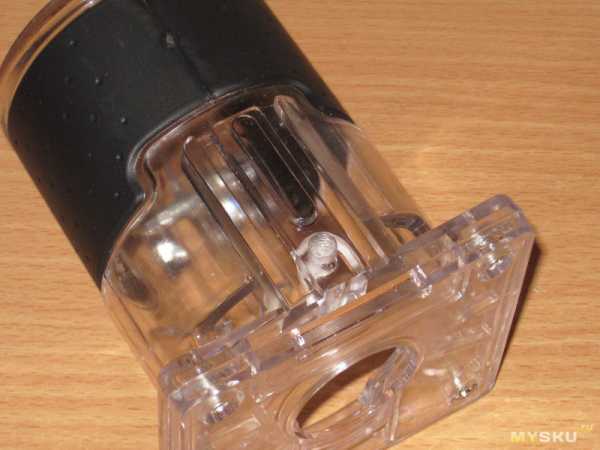

Подошва состоит из двух частей. Вообще в этом явно есть какая-то задумка, иначе подошву изготовили бы цельной, но я так пока и не разорался с этим. А вот за то, что на одном из саморезов немного задрали шлиц, хочется ругаться, пришлось его немного сошлифовать чтобы не царапал поверхность по которой будет двигаться фрезер.

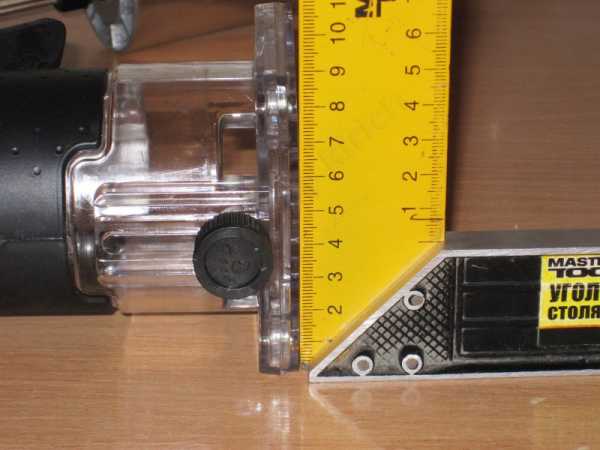

Ну и отдельно стоит сказать о неровности подошвы, она выгнута примерно по 1мм с каждого края. Кстати, погружные фрезеры обычно имеют большую подошву и некоторые работы действительно удобнее выполнять именно с большой подошвой, но у кромочных фрезеров обычно подошва маленькая. Собственно можно использовать фрезер и с мелкой подошвой для других работ, просто будет менее удобно пользоваться.
Но вот кривизна несколько напрягает, не знаю как там у Макиты, не проверял, но теперь буду думать как ее выровнять, потому как сама суть фрезера в том чтобы фреза стояла перпендикулярно подошве или как минимум подошва прилегала плотно, а не качалась.

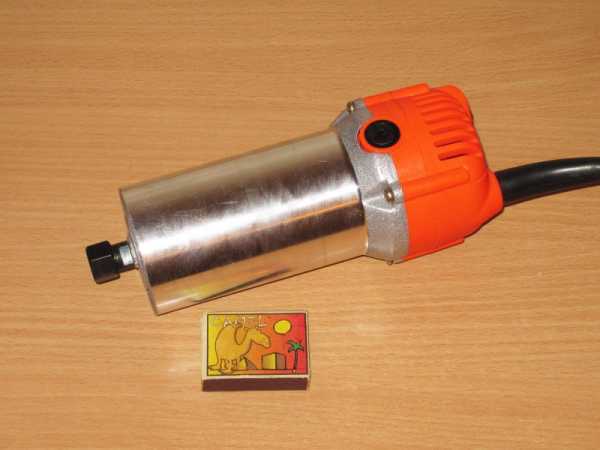

Фрезер со снятой подошвой. Я думаю что в таком виде его вполне можно применить в каком нибудь фрезерном станочке в качестве шпинделя. Диаметр металлической части корпуса составляет 64мм.

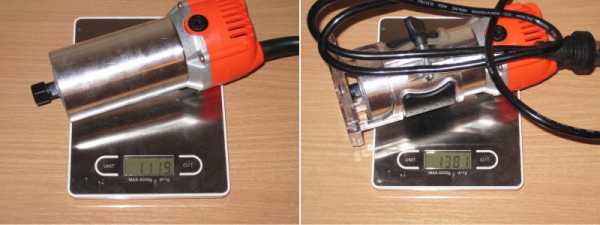

Чистый вес фрезера 1120 граммов, в комплекте с кабелем и подошвой 1380, в максимальной «комплектации» вес приближается к 1.5 кг.

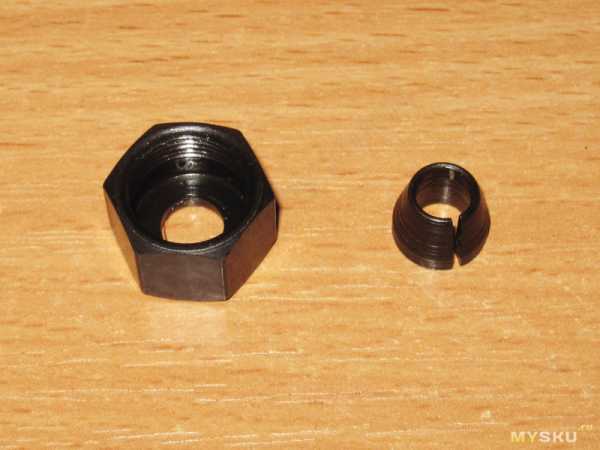

Цанговый патрон рассчитан под хвостовики только одного диаметра, 1/4 дюйма или 6мм. Размер не очень распространенный, это обязательно надо учитывать при выборе фрезера, так как иногда более дорогой фрезер, но с распространенным диаметром патрона выиграет за счет менее дорогих фрез. Потому при выборе фрезера лучше попутно поинтересоваться ценами на фрезы.
Более распространенный диаметр хвостовика фрез составляет 8мм.

ТЕст показал, что цанга рассчитана именно на 1/4 дюйма, 6.35мм и 6мм зажимать не хочет.

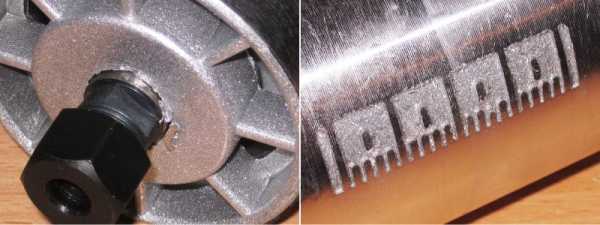

Здесь же попутно заметил огрехи изготовления. Для начала облой в районе выхода вала шпинделя, не критично, но неприятно.
«Линейка» выполнена методом фрезеровки по алюминию корпуса и также есть остатки металла, которые неплохо бы убрать. В общем контроль качества если и есть, то зарплату получает зря.

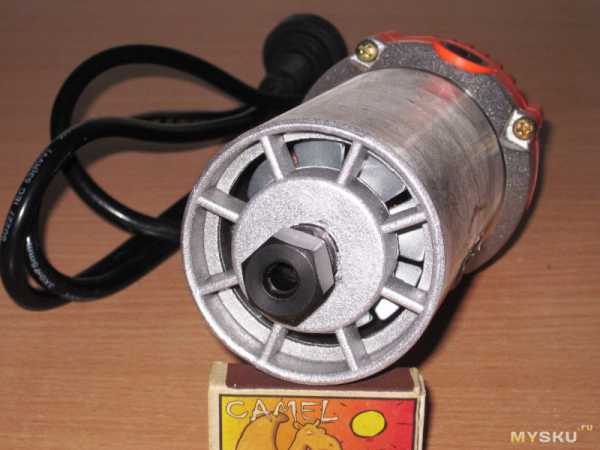

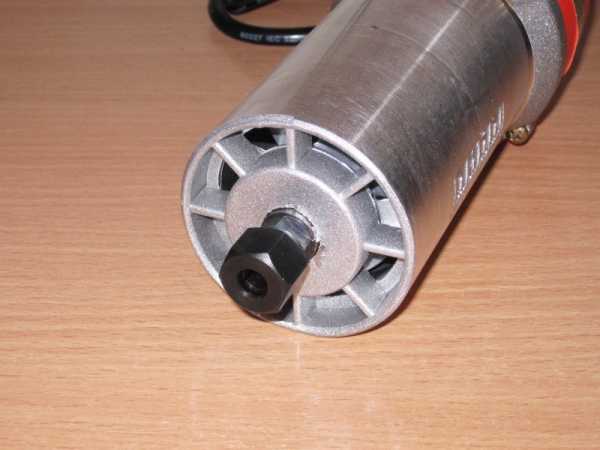

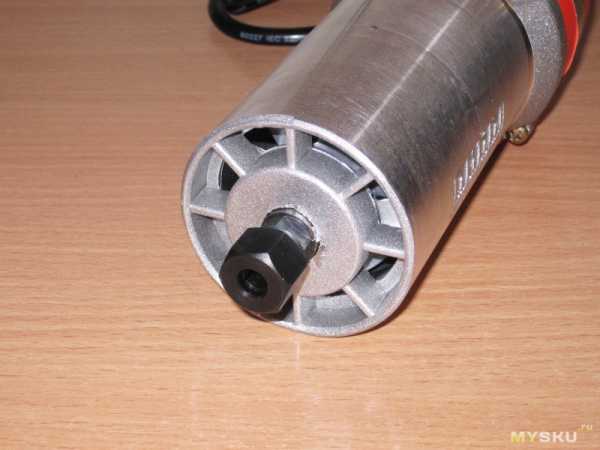

Внутри просматривается крыльчатка вентилятора охлаждения, воздух захватывается сверху и направляется в зону реза для удаления деревянной пыли (опилок от фрезера обычно не бывает) и последующего распыления ровным слоем по всем горизонтальным площадям в помещении где происходит работа. Да, к сожалению возможности подключить пылесос здесь нет.

Конструкция фиксации фрезы не отличается удобством, стопора шпинделя нет, потому приходится использовать два ключа. Кроме того сама цанга довольно тугая и имеет небольшое биение, потому процесс установки фрезы выглядит так —
Вставили фрезу, затянули посильнее.
Проверили биение
Если биение есть, ослабили фрезу, немного провернули
Затянули гайки посильнее.

При этом сам по себе шпиндель заметных биений не имеет, да и вообще ротор отбалансирован отлично, в руке инструмент практически не вибрирует.

Зная особенности «народного инструментостроения Китая» я перед эксплуатацией на всякий случай фрезер разобрал. Сначала вынимаем щетки, но чтобы не перепутать где какая и как они стоят, сделал на них отметки маркером.

Под верхней крышкой ничего кроме выключателя нет, провод заземления висит в воздухе, потому возможно вместо замены вилки питания заменю родной кабель на длинный и мягкий но двухпроводный кабель от пылесоса, все равно без дела валяется.

Выключатель самый обычный, максимальный ток 8 Ампер. В корпусе он немного утоплен чтобы уменьшить шанс случайно его выключить.

Далее разделяем корпус на две половинки. Обе части плотно притерты друг к другу и пришлось приложить приличное усилие чтобы разделить их, здесь все вполне пристойно.

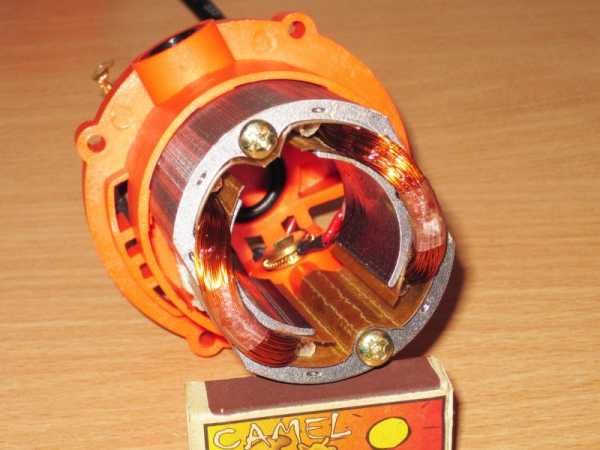

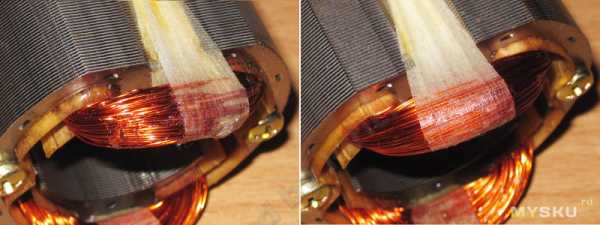

Внутри статора в качестве дополнрительной изоляции проложен довольно толстый электрокартон.

Обмотки имеют следы покрытия лаком, где-то больше, где-то меньше.

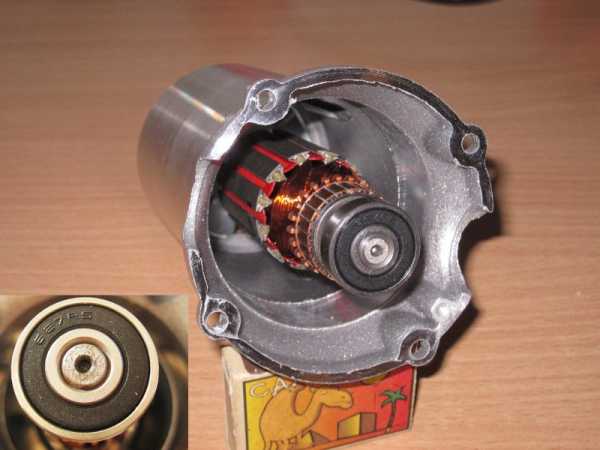

Передний подшипник выбивать не стал, сидит плотно, задний имеет маркировку — 627RS и имеет закрытое исполнение.

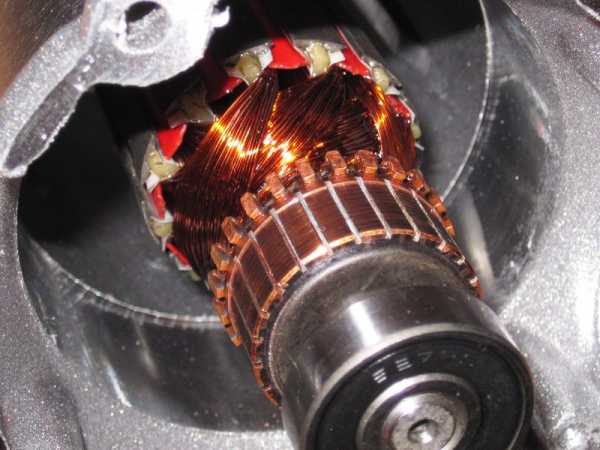

Ротор и коллекторный узел изготовлены вполне нормально, особо нареканий у меня не возникло. Можно конечно поругаться насчет того что обмотки хоть и покрыты лаком, но очень тонким слоем. Дело в том что фрезер относится к классу инструмента, где нет тяжелых опилок или металлической стружки, потому повредить обмотки тяжело, тем более что захват воздуха производится сверху, а не из зоны реза.

Так как своего фрезера у меня раньше не было, а подобные фрезы мне попадались в продаже по относительно высокой цене, то я попутно заказал фрезу и для данного обзора.

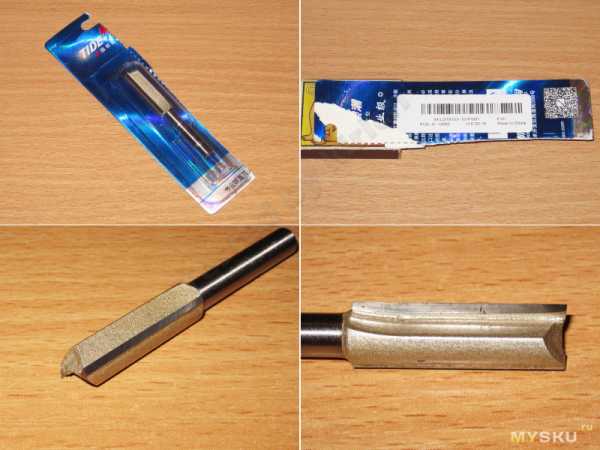

Фреза самая обычная, прямая, с твердосплавными напайками. Стоит такая фреза 3 доллара, называется — 1/4 x 3/8 Inch 60mm Long Blade Two Flutes Straight Router Bit

В самом начале обзора я писал о том, что «мощности много не бывает», собственно потому я и заказал небольшую фрезу, потому как с ростом диаметра растет и требуемая мощность, либо начнет сильно падать скорость реза и работать будет ну очень неудобно.

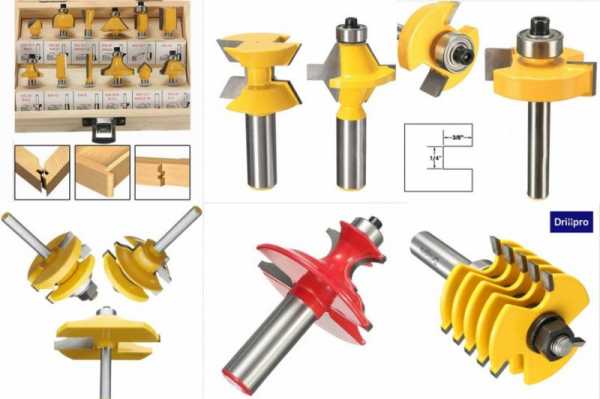

Существуют специальные фигурные фрезы, при помощи них можно делать красивые кромки, но с подобным фрезером я бы не рекомендовал такие использовать, так как здесь нужна уже мощность более 1000 Ватт, а лучше ближе к 1400-1500.
Впрочем если очень надо и работы немного, то можно даже при 500-600 Ватт фрезеровать подобными фрезами, но если работы много, то лучше поискать более мощный фрезер.

Хотя Макита для модели 3703, имеющей мощность всего 440 Ватт, допускает работу с фрезами диаметром до 20-25мм и публикует в инструкции табличку с разными типами фрез и соответствующими диаметрами. А так как я склонен считать что реально у обозреваемого фрезера вряд ли будет 800 Ватт, то данная табличка применима и к обозреваемой модели.

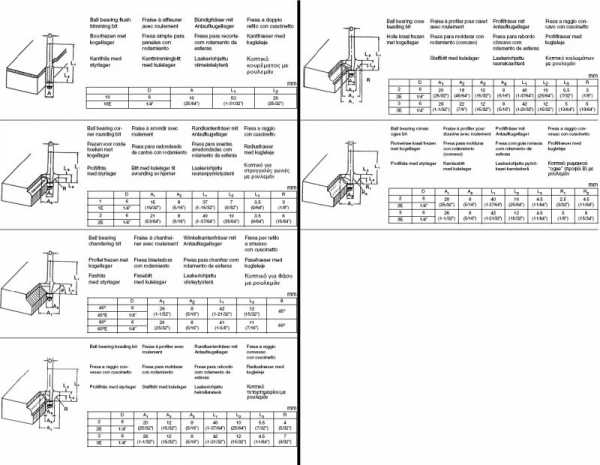

Таблица диаметров фрез.

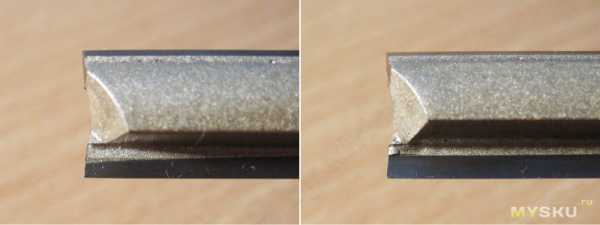

Режущие кромки фрезы не совсем симметричны, хотя сама фреза биений не имеет.

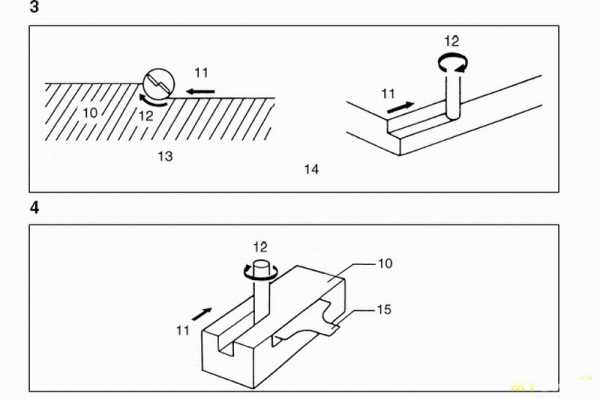

Здесь я немного отвлекусь. При работе с фрезером его надо передвигать так, чтобы фреза резала всегда в противоход к движению инструмента.

Фреза вращается по часовой стрелке, потому если обрабатывается правая кромка то двигаем инструмент от себя, если левая, то к себе, хотя второе не очень удобно и опасно.
Например на левом фото движение производится от себя, на правом — к себе. Это необходимо для того чтобы рез был чистый, без задиров и чтобы фреза не «поехала» по кромке.

При обработке кромки все происходит точно также, но из-за особенностей установки фрезера получается что по правой кромке придется двигать к себе если держать инструмент правой рукой.

Теперь о вариантах использования направляющих.
Использование фрезера совсем без направляющих также возможно, но этот вариант я пропущу и перейду к кромочной направляющей.
Ставится она на фрезер в специально выделенное место, на самой направляющей имеется два винта, один регулировочный, другой фиксирующий. Принцип установки прост, сначала регулировочным выставляем так чтобы крайняя часть шарнирного механизма была в одной плоскости с краем фрезы, затем вторым винтом фиксируем это положение.

На реальном инструменте это выглядит как-то так.

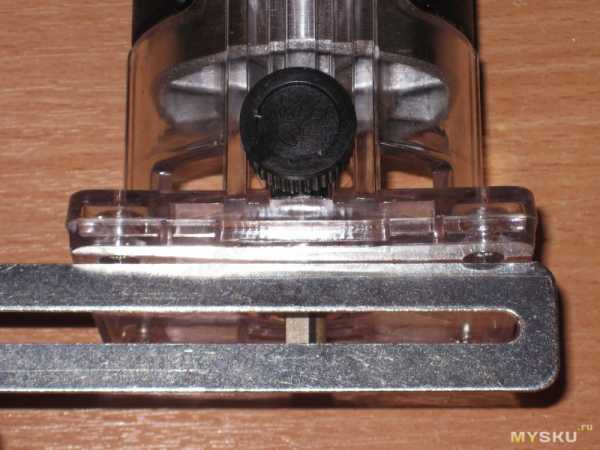

И здесь у меня большое замечание к качеству изготовления направляющей. Для начала она несколько… кривая, ее можно конечно «допилить» до нормального состояния, но в целом как-то все не так как задумывалось, в исходном исполнении точно выставить механизм реально, но трудно.

Дополнительная направляющая может быть использована для фрезеровки просто ровных пазов или работы в качестве ограничителя ширины выборки.

В принципе задумка неплохая, такой вариант применения для меня более необходим, так как в качестве кромочного фрезера данный инструмент у меня будет использоваться заметно реже, а вот вырезать место под петлю или замок на двери вполне реально.

Но и здесь меня ждал «сюрприз», весь этот механизм имеет довольно большие люфты, что мешает точной установке фрезы. У больших фрезеров, которыми я раньше пользовался, направляющая была закреплена жестко при помощи двух стержней, здесь же используется одна довольно гибкая железка. Опять же, пользоваться можно, но дискомфорт налицо и если захочется подогнать место под дверную петлю «в ноль», то придется помучаться.

Люфт в основном из-за двух вещей:
1. Направляющей на рейке не прижимается полностью из-за своей кривизны и неудачной конструкции винта.
2. Рейка нормально не прижимается к пластиковой части, винт пытается раньше упереться в выступ корпуса, чем в рейку.

Есть и второй вариант установки направляющей, в обратную от фрезера сторону. В этом случае упор делается в какую нибудь дополнительную плоскость, но вообще по задумке такой режим предназначен для фрезеровки круговых пазов и вырезания отверстий большого диаметра. В этом случае в одном из отверстий вставляется штифт или что-то острое что будет выступать осью вращения (рис 10-12).

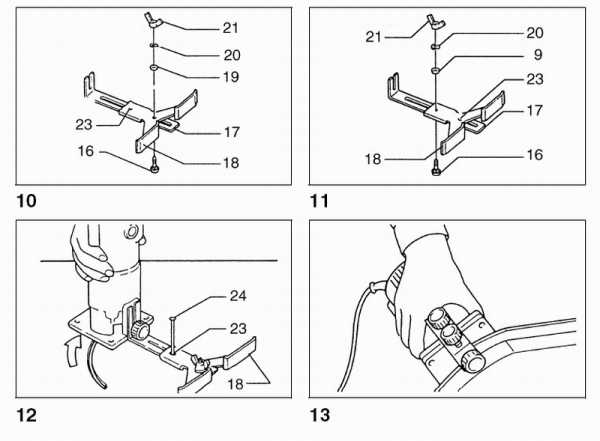

На рисунке 13 показан фрезер в режиме обработки кромки.

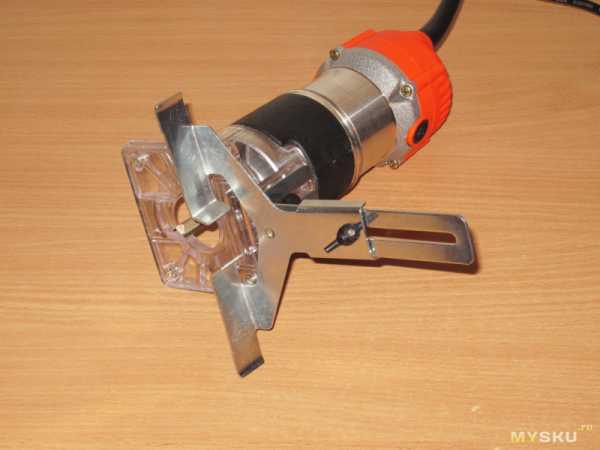

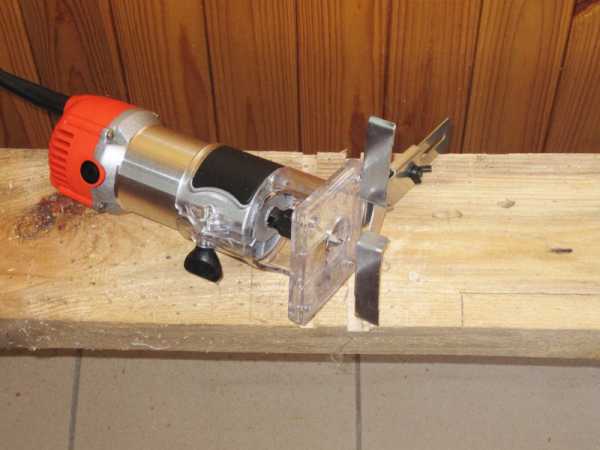

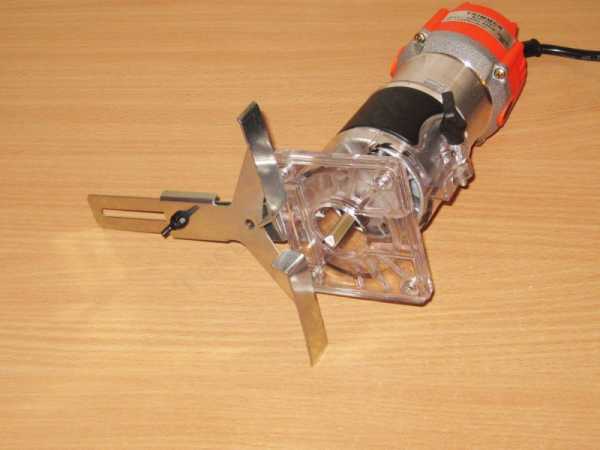

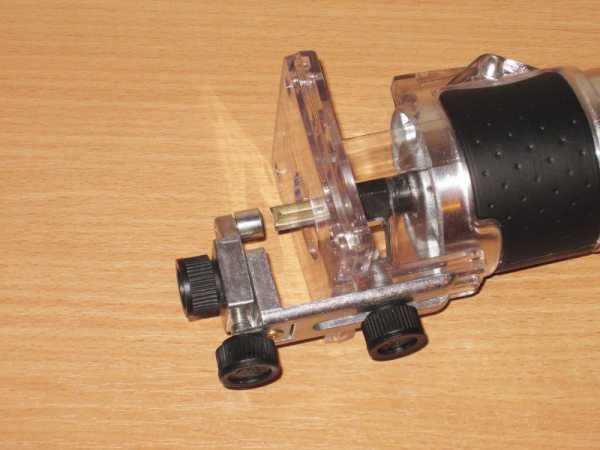

Фото направляющей на реальном инструменте.
В таком варианте люфт может быть еще больше из-за большего вылета механизма.

Конечно я немного протестировал этот фрезер. К сожалению для теста в его основном предназначении — обработке кромки, у меня дома ничего не нашлось, но меня больше интересовало то, как он ведет себя под нагрузкой и насколько им вообще реально работать.

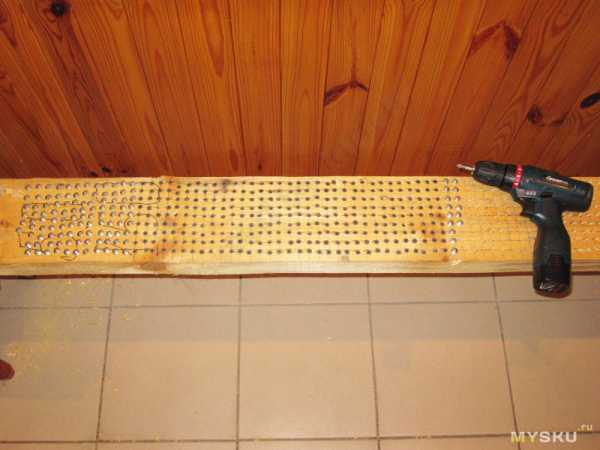

Для теста я взял многострадальную доску, которую я до этого сверлил, пилил, закручивал сотни шурупов и вообще издевался как мог. Из-за всего перечисленного она стала еще более похожей на некоторые наши дороги, т.е. гладкой поверхности у нее нет.

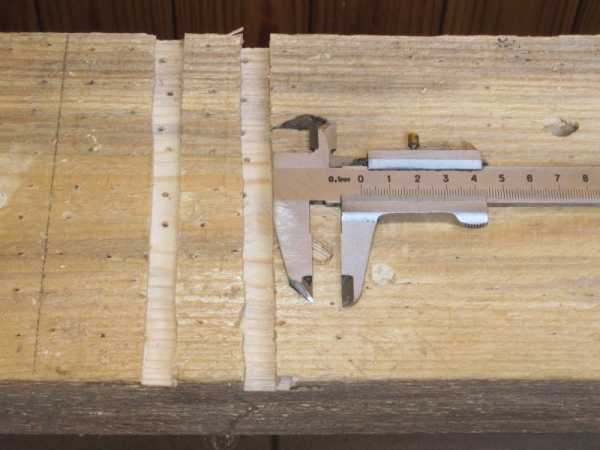

В качестве первого теста просто прогнал по линейке пару раз с заглублением 5 и 10мм, фреза имеет диаметр 10мм, оба прогона фрезер даже не особо и заметил, зато в процессе ослабло крепление фрезы и пришлось ее заново зажимать, дальше подобное не повторялось. К сожалению в процессе фиксации фрезы в патроне у меня так и не вышло выставить ее так, чтобы не было биений.

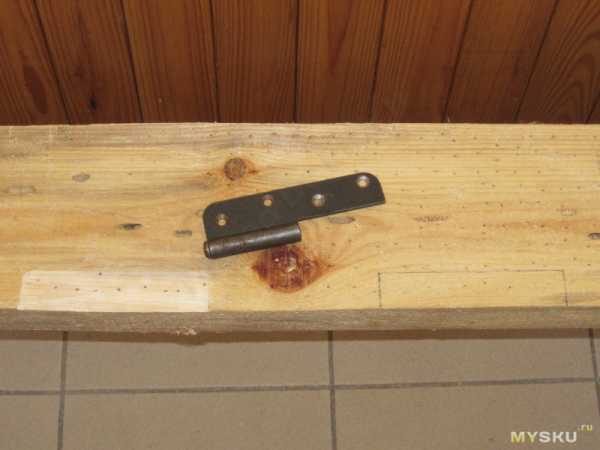

Второй тест отчасти проще, а отчасти более нагляден. Типовое применение фрезера, установке петли. В данном случае использовалась брутальная стальная петля, комплект которых лежит у меня довольно давно.

Длина петли 130мм, ширина врезки 28-29мм, толщина 3мм. Соответственно я выставил вылет фрезы 3мм, а направляющую на 28мм.

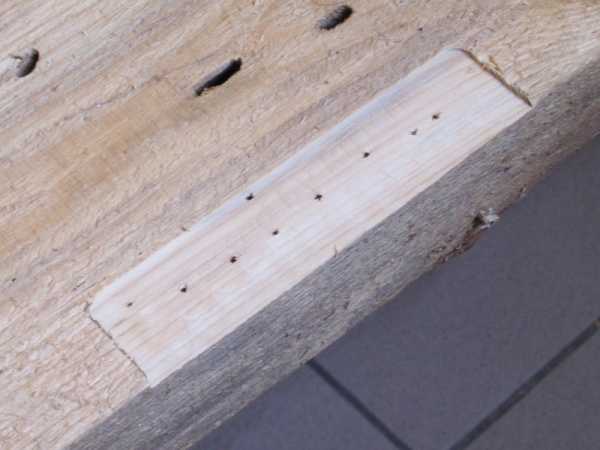

Совсем немного времени и посадочное место готово. Попутно могу сказать что в процессе оказалось удобно держаться за выступающую часть направляющей и использовать ее как ручку.

В процессе выяснились две вещи:
1. Я слишком перестарался по ширине петли.
2. Сделал слишком маленькое заглубление.

Решил повторить тест, но в этот рез сделал разметку более точно, а вылет фрезы выставлял по самой петле, т.е. приложил петлю к подошве и выставил вылет фрезы по краю петли, так оказалось даже удобнее чем по линейке.

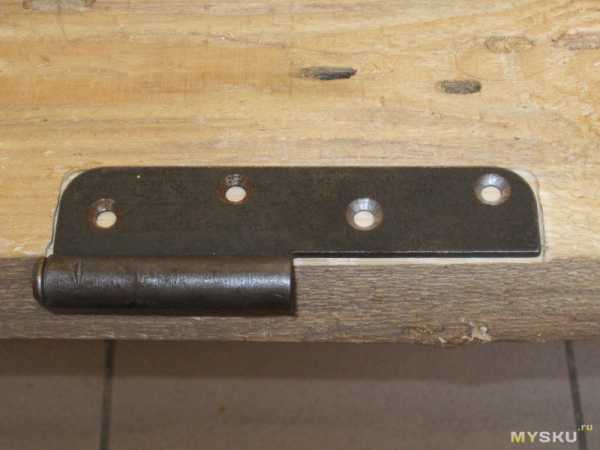

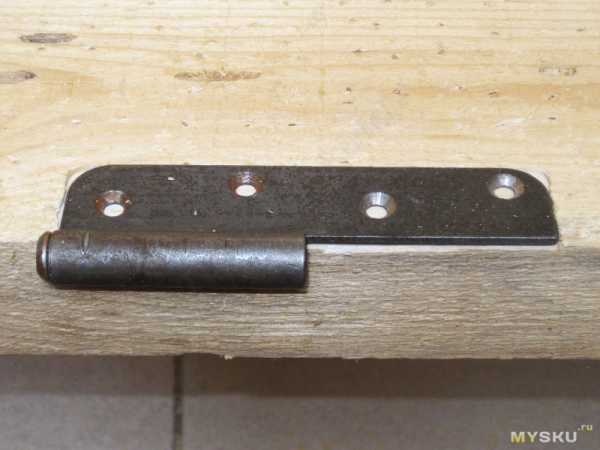

Результат стал лучше, плоскость петли попала в плоскость доски, хотя конечно данная фреза не очень подходит для петель с таким большим радиусом закругления углов, но все равно неплохо, особенно с учетом шершавости доски, которая упорно мешала фрезеру скользить.

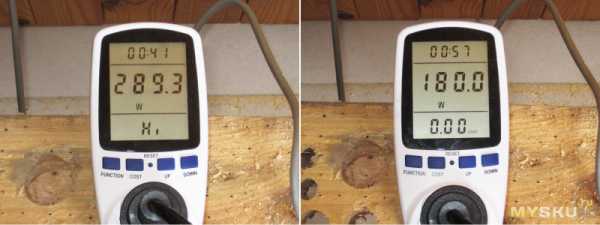

Последний тест, измерение потребляемой мощности. Для этого я выставил вылет фрезы примерно 10-12мм и довольно активно выфрезеровал некое количество доски.

Максимальная мощность во время работы составила около 290 Ватт, мощность на холостом ходу 180 Ватт. От себя могу сказать, что с такими параметрами (10мм фреза и 10-12мм заглубление) фрезер грызет дерево только в путь, думаю спокойно можно использовать и более крупные фрезы.

А это я примерно 9 лет назад пробовал фрезеровать место под петли при помощи Фиолента 1100, конечно результат далеко не идеальный, но у меня это был первый опыт.

После всех моих тестов теперь на балконе весь пол в опилках, причем опилки есть и внутри подошвы.

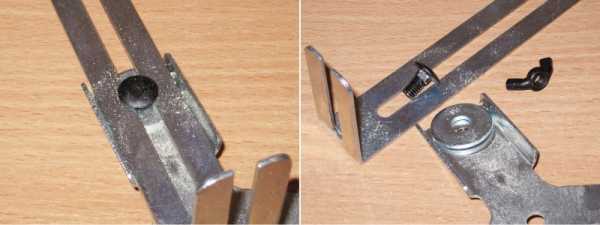

Чтобы можно было работать этим фрезером пришлось провести пару доработок.

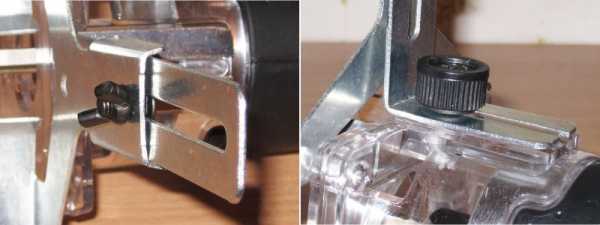

Для начала выкусить кусочек пластиковой части в районе прижимного винта чтобы он мог прижимать направляющую, до этого он просто упирался в пластик

Ну и добавить шайбу чтобы конструкция направляющей была жесткой и не сдвигалась во время работы из-за слишком высокого выступа квадратной части прижимного винта.

Буду снимать видео или нет, еще не знаю, но для лучшего понимания работы приложу ролик от другого автора, правда работает он с ним как-то уж очень нежно, вылет маленький, скорость подачи небольшая.

А вот еще один любопытный ролик, но любопытен он скорее не содержанием, а там что у человека на коробке указана модель 3703, а проверят он на виду совсем не такую модель как у меня, как минимум там заявлена мощность 500 Ватт, у меня 800 и различие в мощности я сразу заметил даже просто на слух, в видео явно слышно снижение оборотов под нагрузкой.

Вот теперь можно подвести итоги, для начала что хорошего:
1. Отличная балансировка ротора.
2. Довольно неплохая сборка самого фрезера
3. Достаточный запас мощности
4. Отсутствие заметных люфтов шпинделя

Недостатки хотя и сами по себе мелкие, но их много
1. Слабая упаковка
2. Есть сложности с установкой фрезы, могут быть биения.

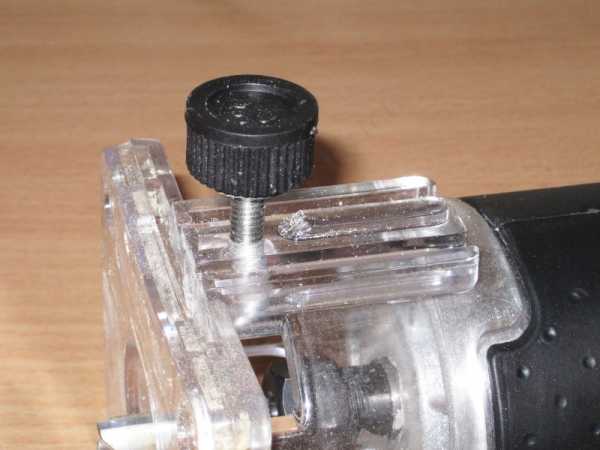

3. Неправильно подобранный винт фиксации направляющих. Исправляется установкой шайбы
4. Слишком большой винт фиксации направляющей к корпусу, упирается в пластмассу. Исправляется выкусыванием лишней пластмассы.
5. Не плоская поверхность подошвы, не сильно критично, но неприятно, думаю что можно исправить путем ослабления саморезов.
6. Кривая кромочная направляющая, еще не исправлял и не факт что буду это делать.
7. Завышенная мощность, при указанных 800 Ватт реально думаю скорее ближе к 450-500.
8. Заусеницы и облой на корпусе, не критично, но скорее говорит о низкой культуре производства.

Собственно больше сказать что либо тяжело, вся суть отражена в названии обзора, а если точнее — после сборки обработать напильником.
Получается что сам по себе фрезер довольно неплох, вибрация минимальна, тяга хорошая, режет легко, но большое количество мелких недоработок портят все впечатление.

Важное дополнение, цанга имеет размер 1/4 дюйма и хотя на странице товара указано Collet Diameter: 6mm(1/4"), 6мм зажимать не хочет, будьте внимательны.

На этом у меня все, как обычно буду рад вопросам и советам, а также приношу извинения за возможные ошибки в обзоре, так как в данной теме я «не нестоящий сварщик». Возможно кто-то из более опытных пользователей даст свои полезные советы.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Какой ручной кромочный фрезер лучше?

Содержание

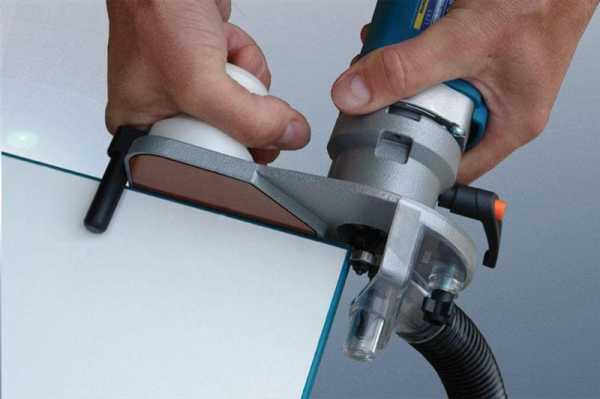

Ручной кромочный фрезер помогает без особых сложностей вырезать прямые и фигурные пазы в разнообразных заготовках а также проводить декоративную гравировку.

Кромочный фрезер Virutex

Такие устройства, как Hammer frz 710 premium или Dewalt 26200 отличаются небольшими габаритами и удобной компоновкой.

Читайте также: особенности и характеристики кромочных фрезеров Makita.

Ручной фрезер — устройство и принцип работы

Такие модели, как кромочный фрезер Virutex, несмотря на сравнительно небольшие размеры, отличаются не очень продуманным устройством и компоновкой.

Этот кромочно петлевой фрезер, в отличе от агрегатов для работы по дереву Hammer  frz 710 premium или Dewalt 26200, требует особого подхода в процессе работы.

Ручной кромочный фрезер представлен в виде инструмента для работы по дереву. Ручной аппарат может быть оснащен такой деталью, как фреза кромочная прямая маркировки 9241 с подшипником.

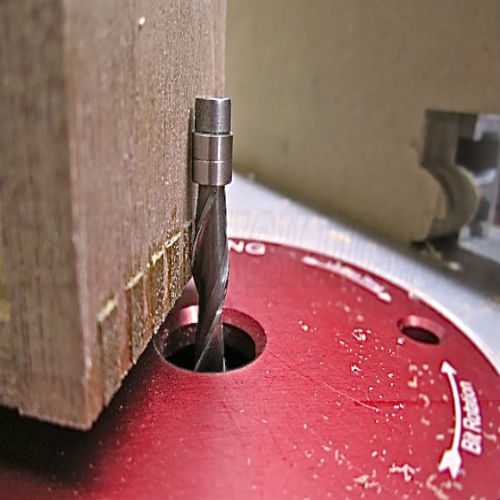

Фреза с подшипником

Она обеспечивает эффективную обработку различных древесных изделий посредством фрезерования.

Ручной кромочный фрезер Hammer frz 710 premium или Dewalt 26200, как и другие аналогичные устройства позволяет создавать фигурные пазы и отверстия.

Кроме того фреза кромочная прямая марки 9241, оснащенная подшипником может выполнять не только деревообработку, но также вырезать канавки на поверхности мягких металлов или пластика.

Еще для таких видов работ может применяться фреза кромочная калевочная или фреза кромочная фальцевая.

Принцип работы ручного фрезера по дереву Hammer FRZ 710 Premium, Dewalt 26200, как и других подобных устройств достаточно прост.

Фреза кромочная прямая с подшипником, установленная на аппарате производит обработку материала в процессе своего вращения.

При этом фреза по дереву с маркировкой 9241 перемещается в продольном направлении вместе с самим устройством.

Перед началом процесса ручной кромочно петлевой фрезер Hammer frz 710 premium или Dewalt 26200 запускается в тестовом режиме, а заготовка надежно закрепляется на рабочем столе. Ручной кромочно петлевой фрезер по дереву оснащается режущим инструментом – фрезой.

Фреза кромочная калевочная, как и фреза кромочная прямая с подшипником оборудована несколькими режущими элементами – зубьями и лезвиями.

Верхний фрезер таких агрегатов для работы по дереву как ручной Hammer premium и Dewalt 26200, как и большинство аналогичных устройств, состоит из двух главных компонентов – основания и электродвигателя.

Элементы связываются между собой с помощью направляющего подъемного механизма. С помощью него фреза кромочная прямая с подшипником может проникать на установленную глубину в заготовку.

Ручной аппарат для резьбы по дереву Dewalt может подвергаться тонкой регулировке, для чего используется специальный регулировочный винт. Фреза кромочная прямая с подшипником, как и фреза кромочная фальцевая вращается с помощью вала электродвигателя.

На валу закрепляется патрон, на котором также может быть установлена фреза кромочная фальцевая. Для обеспечения качественных работ по дереву оборудование комплектуется прямолинейной направляющей.

Направляющая фрезы

С ее помощью фреза кромочная фальцевая по дереву способна перемещаться на нужное расстояние в пределах плоскости заготовки.

Некоторые модификации устройств оснащаются круговой направляющей. С ее участием фреза кромочная прямая с подшипником может выполнять круговые движения в процессе работы.

Это обеспечивает качественную обработку кругов, отличающихся большим диаметром. Для того чтобы фреза кромочная калевочная могла фрезеровать паз нужен угловой упор, выполняющий направляющую функцию.

Читайте также: все о фрезерных станках от компании Джет.

к меню ↑

Функциональные возможности ручных фрезеров

Использование речных фрезеров по дереву позволяет выполнять следующие разновидности обработки:

  • изготовление шлицов, фальцевых, пазовых соединений;
  • выполнять гравировальные работы и резьбу;
  • выравнивать круглые и овальные отверстия;
  • производить шлифовальные работы;
  • вырезать четверти;
  • изготавливать гнезда для фурнитуры.

Кроме того при наличии оснастки фреза кромочная калевочная может использоваться для работ с оргстеклом, пластиком, цветными металлами и искусственным камнем.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Фрезерный агрегат может применяться для обработки не только, но и кромок ламелей. Устройства для работы с кромками предназначаются для точных операций и вырезки фасок.

Фреза кромочная прямая может быть неподвижной, а глубина фиксируется за счет перемещения фрезера относительно подошвы и фиксируется с помощью специального зажима.

Фреза кромочная прямая может создавать поперечные а также продольные углубления с различными параметрами сечений.

Аппарат может вырезать четверти, канавки и пазы. При этом полученные прорези могут быть открытыми (выходить за край изделия) или внутренними, закрытыми.

Фреза кромочная прямая может применяться для профилирования, с помощью устройства можно изготавливать штапики, плинтуса, карнизы и прочие изделия с разной формой поверхности. Полученные детали могут использоваться как декоративные элементы.

Также фреза кромочная прямая применяется при изготовлении и последующей обработке контуров сложного типа. Как правило, данная операция применяется  мебельном производстве и при создании изделий художественного промысла.

В серийной обработке могут использоваться шаблоны, которые позволяют с высокой степенью точности делать одинаковые элементы и детали.
к меню ↑

Ручной фрезер в работе (видео)


к меню ↑

Обзор лучших кромочных фрез

Ручной фрезерный станок по дереву Dewalt 26200 позволяет производить полноволновую электронную регулировку скорости. Устройство может обрабатывать не только разные породы дерева, но и алюминий и пластик.

Фрезер Dewalt 26200

Пользователь может выбирать оптимальную скорость от 16000 до 26000 об/мин, что обеспечивает высокую точность производимых работ. Регулировка глубины осуществляется за счет механизма фиксации. Модель  Dewalt 26200 отличается:

  • D-образным основанием, которое позволяет контролировать фрезер на рабочей поверхности;
  • наличием двойной светодиодной подсветки для улучшения видимости;
  • полной совместимостью со стандартными аксессуарами и принадлежностям;
  • наличием многопозиционного фиксатора блокировки шпинделя;
  • алюминиевым корпусом крепящемся на специальной погружной платформе.

Фрезер Hammer frz 710 premium по праву считается одной из самых компактных и универсальных моделей для работы по дереву.

В комплекте к устройству поставляются дополнительные приспособления и базы. Это дает возможность ручному агрегату выполнять функции триммера, кромочника и двуручного фрезера одновременно.

Наличие сменных цанг с диаметрами в 6, 8 и 11 мм позволяет совмещать устройство со большинством фрез разных видов.

Устройство оснащено константной электроникой, потому пуск происходит плавно. Все составные элементы крепятся посредством бесключевого крепления, что положительно сказывается на сборке и эксплуатации агрегата.

Базовая комплектация имеет параллельный упор и роликовую направляющую для работы с кромками.

Технические характеристики:

  • мощность – 700 Вт;
  • глубина рабочего хода – 30 мм;
  • Частота вращения на холостом ходу – 10 000-30 000 об/мин;
  • Диаметр хвостовика фрезы – 6, 8, 11 мм.

Фрезер Hammer frz 710

Аппарат может подключаться к пылесосу, а регулировка двигателя производится с помощью электроники. Фрезер оснащен прозрачным предохранительным щитком безопасности.

Фрезер Энергомаш ФР-11120 может использоваться для фрезерования пазов и канавок , а также для снятия фасок.

С помощью станка можно изготавливать декоративные фигуры и выполнять подгонку краев. Хорошо зарекомендовал себя при обработке твердых древесных пород.

Технические характеристики:

  • мощность -1,2 кВт;
  • частота вращения на холостом ходу – 33 000 об/мин;
  • диаметр цанги 8 и 6 мм;
  • высота хода – 45 мм.

Фрезер Energomash FR 11120

В комплектацию входит направляющая пластина, переходник для соединения с пылесосом, цанговый ключ и параллельная направляющая.

При выборе фрезера нужно обратить внимание на обязательное наличие регулировки рабочих скоростей.

При этом переключатель должен располагается в том месте, где не может произойти его случайного включения. Геометрия фрезы должна строго совпадать в отверстиями, расположенными в линейке-циркуле.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

Также обязательна возможность установки дополнительных элементов без зазоров. Предпочтение следует отдавать аппаратам, снабженным направляющими, немаловажно наличие подсветки, пылеотсоса а также прозрачного защитного кожуха.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Фрезерные

ostanke.ru

Кромочный фрезер - ручной инструмент по дереву: устройство, применение, выбор, модели

В процессе обработки листовых материалов, особую проблему составляют операции по формированию боковых граней изделий. При отсутствии специального промышленного оборудования, выполнить эти работы с приличным качество очень сложно. На помощь может прийти ручной электроинструмент, носящий название кромочный фрезер. Он способен выполнить фаску, подрезать торец или выбрать четверть на заготовке. Но его возможности не ограничены обработкой кромок и позволяют выполнять множество других операций.  Разобраться, что такое кромочный фрезер и для чего он может использоваться поможет материал, расположенный далее.

Устройство инструмента

На первый взгляд конструкция электроинструмента для обработки кромок аналогична ручной фрезерной машине. Обычный электрический шпиндель и скользящее основание делают оба инструмента очень похожими. Тем не менее, это разное оборудование, отличающееся как по конструкции, так и по назначению и приемам выполнения работ. Кромочная машина обычно меньше по габаритам и ориентирована на удержание одной рукой. Обработка граней не требует глубокого врезания в материал, поэтому инструмент оснащается электродвигателем небольшой мощности. Еще одно отличие ручного фрезера от кромочного фрезера заключено в конструкции опорной плиты. В первом инструменте реализована возможность свободного вертикального перемещения, обеспечивающая различную глубину фрезерования. При обработке кромок такое движение не востребовано. Фреза для работы по торцу практически всегда имеет постоянный вылет. Поэтому опорная плита кромочной машины проста по конструкции и обычно не оснащена дополнительными механизмами.

Производители предлагают несколько целевых модификаций кромочного инструмента, с некоторыми отличиями в конструкции. В работах по гипсокартону рекомендуется применять окантовочный фрезер. Он имеет самую простую конструкцию основания и маленькую мощность двигателя. Назначение машины обусловило и небольшой диаметр используемых фрез. Для работ по установке дверной фурнитуры позиционируется кромочно-петлевой фрезер. Эта машина отличается корпусом с отогнутой ручкой, и напоминает классическую дрель. В отдельную категорию выделяют фрезеры для обработки кромки ПВХ. Их главная особенность заключена в дополнительной рукоятке, необходимой при удержании оборудования на весу.

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

Популярные модели

Производители предлагают на выбор большое число кромочных фрезеров по дереву в различной комплектации. Крупные бренды представлены такими фирмами как Makita, DeWalt, Bosh. Наиболее распространенные кромочные машины Makita серии 37xx представляют собой высококачественные инструменты, позиционируемые для периодического использования. Двигатель мощностью 440 или 550 Вт с частотой вращения 35000 об/мин позволяет выполнять обработку с глубиной реза до 40 мм. Из недостатков следует отметить цельнопластиковую конструкцию деталей корпуса и подошвы, а также единственную цангу диаметром 6 мм. В каталоге DeWalt присутствует аналогичные Триммер модели DWE6005. Его особенностью стало наличие регулятора оборотов шпинделя. Линейка продукции Bosh ограничена профессиональной моделью GKF600. К достоинствам этой модели можно отнести электромотор мощностью 600 Вт, выполненное из металла основание и цанги 6 и 8 мм. Не остались в стороне и отечественные производители. Например, Интерскол предлагает кромочно-петлевой фрезер ФМ30/430. Небольшая мощность двигателя компенсируется удобной рукояткой. Такой инструмент легко найдет свое место в домашней мастерской.

Выбор кромочного фрезера

В отличие от многих других инструментов, важным критерием при выборе кромочного фрезера будет удобство работы. Учитывая специфику операций, выполняемых одной рукой, на первый план выходят такие характеристики, как масса и эргономика. Параметры двигателя играют второстепенную роль. Мощный, но не удобный фрезер отрицательно повлияет на результат.

Выбирать профессиональную модель рекомендуется в том случае, если инструмент будет использоваться постоянно. При нерегулярном применении вполне подойдут простейшие модели. Для домашнего использования неплохим вариантом станет кромочно-петлевой фрезер.

Из дополнительного оборудования следует обратить внимание на упоры и прижимы, используемые в конкретных видах работ. В некоторых случаях востребованной окажется поворотная подошва для фрезерования под углом.

Оснастка к кромочному фрезеру представлена только разнообразными фрезами. Следует выбирать модели с хвостовиком диаметром 6 мм. Другие варианты в большинство фрезеров установить нельзя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Знакомство с кромочным фрезером

Кромочный фрезер (он же триммер) — инструмент сугубо профессиональный и пользуется большим почетом у столяров. Каковы его возможности и почему обычный вертикальный фрезер не заменит кромочного?

На фото:

Для чего нужен такой фрезер?

Фрезерование по кромке. Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.
Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Достоинства

На фото: кромочный фрезер DWE6005 компании DeWALT.

Легкий, маневренный, удобный. Кромочные, они же окантовочные, фрезеры имеют сравнительно скромную мощность (от 450 до 720 Вт), но именно этим они и хороши. Компактные размеры и небольшой вес делают инструмент маневренным и очень удобным в обращении. Небольшая подошва позволяет развернуться в ограниченном пространстве. По заготовке триммер ведут одной рукой. В некоторых случаях это заметно упрощает работу, так как избавляет от необходимости фиксировать деталь на верстаке.

Особенности кромочного фрезера

Регулировки. Глубину погружения фрезы задают перед работой. Для этого нужно поднять и зафиксировать корпус на нужной высоте: вертикальный ход составляет 28-30 мм, имеется шкала. Для точного ведения вдоль края предусмотрена возможность установки параллельного упора, хотя инструмент можно вести и по направляющей.
Полезные приспособления. Можно встретить, например, модели с адаптером для подключения пылесоса или с наклонным основанием — для работы под углом к поверхности.
Оснастка. Специальных фрез триммерам не требуется. Подойдет стандартная оснастка с хвостовиком 6 или 8 мм.
Электронная регулировка скорости. Она у большинства кромочных фрезеров (даже у дорогих) отсутствует, при этом частота вращения очень высока — до 30000-33000 оборотов в минуту.

Универсальные фрезеры

На фото: кромочный фрезер 3707F компании Makita.

С кромочной базой в комплекте. В последнее время на рынке появляется все больше и больше универсальных фрезеров со сменными базами. Корпус мотора у них выполнен в виде съемного модуля, который можно быстро закрепить на одном из оснований: на погружном со стандартным механизмом регулировки глубины или же на кромочном. В первом случае получаем классическую вертикальную машину, во втором — кромочный фрезер.

Кромочно-петлевые фрезеры

Для фрезерования пазов под петли. Такие машины адаптированы под вырезку углублений для карты петель. У них имеется обособленная рукоятка с кнопкой выключателя и упор, позволяющий точно фрезеровать на узком крае. Подобных машин на рынке единицы, да и специализация у них очень узкая, а потому берут их целенаправленно, под конкретную задачу, а не по принципу «может пригодиться в будущем».


В статье использованы изображения: bosch-professional.com, dewalt.ru, makita.com.ru


www.4living.ru

Кромочный фрезер от Raitool или "после сборки обработать напильником"

Фрезер однозначно сложно отнести к популярной группе инструментов, в отличии от дрели, перфоратора, шуруповерта, но тем не менее в некоторых ситуациях данный инструмент может сильно выручить.
Не могу сказать что считаю себя хоть каким нибудь специалистом в плане работы с фрезерами, но в жизни несколько раз сталкиваться приходилось, потому рассказывать сегодня буду то, что понял в процессе общения. Попутно расскажу о разных типах фрезеров.


Начну обзор с того, что вообще такое фрезер и какие они бывают, но так как эта часть обзора является по сути дополнительной, то спрячу ее под спойлер.

скрытый текст↓


Для начала стоит опустить те фрезеры, которые являются различными насадками к другому инструменту, а также всякие мелкие модели для маникюрных работ. Речь пойдет о фрезерах, которые изначально разработаны для работы с одним из самых популярных материалов - деревом.
Я сам очень люблю работать с деревом, и признаться давно хотел себе фрезер. Но так как работаю очень редко, то дорогой покупать вряд ли бы стал, а дешевые имеют свои особенности, впрочем начну я с того, какие вообще бывают фрезеры.

Думаю не сильно ошибусь, если самым популярным является вертикальный погружной фрезер. Это очень удобная машинка для многих типов работ. Обычно такие фрезеры имеют довольно большую мощность, порядка 800-2000 Ватт и регулируемый механизм погружения с несколькими настраиваемыми уровнями. Т.е. при нажатии на ручки фрезера он опускается по своим направляющим до установленного вами упора. Кромочный фрезер от Raitool или "после сборки обработать напильником"

скрытый текст↓ скрытый текст↓Выше показан "двуручный" вариант, лично мне такой вариант не понравился, зато я одно время пользовался "одноручным" фрезером, хотя на самом деле он также является "двуручным", но без проблем допускает работу и одной рукой. Вот просто удобно было и все 🙂 Я пробовал еще лет так 10 назад пару моделей Фиолент, 650 Ватт и 1100 Ватт, причем так вышло что сначала пользовался мощной моделью, а потом маломощной и могу сказать что - мощности много не бывает. После модели 1100 Ватт пользоваться мелкой было очень непривычно и тяжело. Кромочный фрезер от Raitool или "после сборки обработать напильником"   скрытый текст↓

К сожалению, насколько мне известно, модель с подобной компоновкой выпускает еще только одна фирма - Festool.
Попробую пояснить что меня расстроило. Дело в том, что еще лет так 8-9 назад были некоторые нарекания на работу Фиолента, ругали кривые направляющие, западающий механизм, при том что старые модели были очень даже неплохи и могли спокойно претендовать на звание "народный фрезер". Но судя современным отзывам качество сейчас упало еще ниже и брать его просто нет смысла.
Что же плохого, спросите вы, ведь можно взять Festool и радоваться жизни, отличный инструмент. Да, можно, если бы не цена на инструмент данной фирмы, "для дома, для семьи" она однозначно мало подходит 🙁

Вот и получается как в той поговорке - Могу купить козу, но не хочу, хочу купить корову, но не могу. Кромочный фрезер от Raitool или "после сборки обработать напильником"

скрытый текст↓Еще один относительно популярный тип фрезера - кромочный. Он позволяет обрабатывать кромку дерева, например производить подрезку выступающей кромки под общий размер детали. Обычно такие фрезеры маломощны, порядка 300-750 Ватт и рассчитаны на работу одной рукой.

www.taker.im

Кромочный фрезер от Raitool или "после сборки обработать напильником"

Фрезер однозначно сложно отнести к популярной группе инструментов, в отличии от дрели, перфоратора, шуруповерта, но тем не менее в некоторых ситуациях данный инструмент может сильно выручить.
Не могу сказать что считаю себя хоть каким нибудь специалистом в плане работы с фрезерами, но в жизни несколько раз сталкиваться приходилось, потому рассказывать сегодня буду то, что понял в процессе общения. Попутно расскажу о разных типах фрезеров.

Начну обзор с того, что вообще такое фрезер и какие они бывают, но так как эта часть обзора является по сути дополнительной, то спрячу ее под спойлер.


Для начала стоит опустить те фрезеры, которые являются различными насадками к другому инструменту, а также всякие мелкие модели для маникюрных работ. Речь пойдет о фрезерах, которые изначально разработаны для работы с одним из самых популярных материалов - деревом.
Я сам очень люблю работать с деревом, и признаться давно хотел себе фрезер. Но так как работаю очень редко, то дорогой покупать вряд ли бы стал, а дешевые имеют свои особенности, впрочем начну я с того, какие вообще бывают фрезеры.

Думаю не сильно ошибусь, если самым популярным является вертикальный погружной фрезер. Это очень удобная машинка для многих типов работ. Обычно такие фрезеры имеют довольно большую мощность, порядка 800-2000 Ватт и регулируемый механизм погружения с несколькими настраиваемыми уровнями. Т.е. при нажатии на ручки фрезера он опускается по своим направляющим до установленного вами упора.

Выше показан "двуручный" вариант, лично мне такой вариант не понравился, зато я одно время пользовался "одноручным" фрезером, хотя на самом деле он также является "двуручным", но без проблем допускает работу и одной рукой. Вот просто удобно было и все 🙂
Я пробовал еще лет так 10 назад пару моделей Фиолент, 650 Ватт и 1100 Ватт, причем так вышло что сначала пользовался мощной моделью, а потом маломощной и могу сказать что - мощности много не бывает. После модели 1100 Ватт пользоваться мелкой было очень непривычно и тяжело.

К сожалению, насколько мне известно, модель с подобной компоновкой выпускает еще только одна фирма - Festool.
Попробую пояснить что меня расстроило. Дело в том, что еще лет так 8-9 назад были некоторые нарекания на работу Фиолента, ругали кривые направляющие, западающий механизм, при том что старые модели были очень даже неплохи и могли спокойно претендовать на звание "народный фрезер". Но судя современным отзывам качество сейчас упало еще ниже и брать его просто нет смысла.
Что же плохого, спросите вы, ведь можно взять Festool и радоваться жизни, отличный инструмент. Да, можно, если бы не цена на инструмент данной фирмы, "для дома, для семьи" она однозначно мало подходит 🙁

Вот и получается как в той поговорке - Могу купить козу, но не хочу, хочу купить корову, но не могу.

Еще один относительно популярный тип фрезера - кромочный. Он позволяет обрабатывать кромку дерева, например производить подрезку выступающей кромки под общий размер детали.
Обычно такие фрезеры маломощны, порядка 300-750 Ватт и рассчитаны на работу одной рукой.

Устроен он гораздо проще, в нем нет погружного механизма, упоров и прочего. По сути это вертикальный фрезер, но с жестко зафиксированной высотой, которую в процессе работы менять нельзя. Т.е. выставили глубину, прорезали, выставили другую глубину, прорезали. Но кроме того погружной фрезер позволяет врезаться в деталь просто сверху вниз, с кромочным такое делать очень неудобно, он больше ориентирован для захода с краю детали.

Кроме того существует еще огромное количество разных фрезеров, но они относятся к еще более редким типам, по крайней мере в "бытовом" применении и ориентированы на узкий круг задач.
Сюда входят -
Ламельные
Присадочные
Для снятия краски
Дисковые
Модульные кромочные (по сути гибрид кромочного и погружного)

Хорошая статья по выбору фрезера, рекомендую почитать.

Когда выбирал модель фрезера, то руководствовался тем, что хотел получить максимально мощную модель, хотя в магазине были и другие модели. Ключевое отличие у них было в мощности, были модели 300, 450, 500, 650, 700 и 800 Ватт. Была также и модель с чемоданчиком, я бы даже ее скорее всего выбрал, но она имела мощность 500 или 550 Ватт, что мне не очень подходило.

В общем выбрал самую мощную модель, заказал, получил и немного обалдел от того, в каком виде я ее получил. Коробка сильно повреждена, причем судя по видео на ютубе я не один такой "везучий", хотя судя по обзорам мне "повезло" больше всех в том смысле, что моя коробка была повреждена очень сильно.
Как потом выяснилось, на самом устройстве это никак не сказалось, но запихивать инструмент весом около 1.5кг в такую коробочку несколько оптимистично, особенно с учетом пересылки по почте.

Кстати попутно выяснилось, что в магазине есть две внешне абсолютно одинаковые модели, немного отличающиеся по цене, та что в обзоре стоит 50 долларов, а есть еще модель за 46 долларов.

Внутри все аккуратно ссыпано в одну большую кучку, но вроде ничего не потерялось.

Итого в комплект входит:
1. Фрезер
2. Кромочная направляющая
3. Уголок для крепления дополнительной направляющей
4. Дополнительная направляющая
5. Винт + "барашек"
6. Фиксирующий винт
7. Два гаечных ключика
8. Инструкция.
9. Переходник

Инструкция заслуживает отдельного высказывания. Если вы не поняли что изображено на этом фото, то поясню. В инструкции отсутствуют фотографии, пояснения с отсылкой к фото есть, а самих фото нет, да и сама инструкция имеет очень низкое качество, я бы даже сказал что ее можно сразу выкинуть.

1. Два гаечных ключа и дополнительный крепеж.
2. Кромочная направляющая, качество изготовления плохое, все как-то криво и косо.
3. Дополнительная направляющая, здесь вроде все аккуратно
4. Уголок для дополнительной направляющей также немного пострадал, но не критично и был выправлен за несколько секунд.

Фрезер выгляди даже довольно аккуратно, неприятного запаха нет, в руке лежит неплохо.

И вот тут я вспомнил, что где-то видел похожий фрезер, ради интереса вбил в гугл - фрезер Макита 3703 по аналогии с Raitool 3703 и меня выкинуло на похожие модели фрезеров.
Как говорится - найдите три отличия 🙂

Хотя нет, из-за путаницы в моделях и большой фантазии китайцев обозреваемый фрезер похож на "тушку" другой модели, Makita RT0700CX2, классная модель, но стоит под 400 баксов.

В любом случае искомое найдено, инструкция к фрезеру Макита почти полностью совместима с моделью от Raitool, практически та же комплектация, даже подошва из пластика. Собственно потому дальше по тексту я для пояснения некоторых технических моментов буду вставлять скриншоты из ее инструкции.

Немного поднял настроение переходник, который физически несовместим с сетевой вилкой данного фрезера. Поставил временно другой переходник, который кстати также когда-то получил с банггуда в комплекте к БП с европейской вилкой, чудеса 🙂

В верхней части корпуса расположен выключатель, регулировка оборотов не предусмотрена, впрочем это характерная черта подобных устройств. Для фрезера обычно чем больше обороты, тем лучше, в разумных пределах конечно. Выход кабеля защищен длинной резиновой трубкой, сам кабель относительно мягкий, если бы не вилка, то поставил бы 5 баллов.
Сбоку расположены колпачки закрывающие доступ к щеткам. При этом колпачки вкручены не до конца, а просто вровень с корпусом, можно еще докрутить, но я оставил как есть.
На наклейке несколько странная информация о названии модели. Если на коробке было написано модель 3703, то здесь стоит - 3701. Заявленная мощность 800 Ватт, обороты до 30000.

В списке комплектации я как-то забыл указать что еще есть подошва, которая зажимается на корпусе фрезера при помощи винтового зажима. Как по мне, то вариант так себе, но опять же, у кромочных фрезеров такое решение встречается довольно часто, к примеру у той же Макиты.

На одной из сторон металлической части корпуса расположена импровизированная линейка, на самом деле она ни к чему не привязана и служит для облегчения работы.

Фиксирующий механизм по своему даже удобен, для более удобного хвата добавили резиновую вставку. Так как фрезер довольно компактный, то человеку со средних размеров ладонью держать будет удобно.

Также здесь расположено место под механизм фиксации принадлежностей, кромочной или прямой направляющей. Но здесь винт вкручивается в резьбу, нарезанную в самом пластике, потому у меня есть некоторые сомнения насчет долговечности такого решения.

Подошва состоит из двух частей. Вообще в этом явно есть какая-то задумка, иначе подошву изготовили бы цельной, но я так пока и не разорался с этим. А вот за то, что на одном из саморезов немного задрали шлиц, хочется ругаться, пришлось его немного сошлифовать чтобы не царапал поверхность по которой будет двигаться фрезер.

Ну и отдельно стоит сказать о неровности подошвы, она выгнута примерно по 1мм с каждого края. Кстати, погружные фрезеры обычно имеют большую подошву и некоторые работы действительно удобнее выполнять именно с большой подошвой, но у кромочных фрезеров обычно подошва маленькая. Собственно можно использовать фрезер и с мелкой подошвой для других работ, просто будет менее удобно пользоваться.
Но вот кривизна несколько напрягает, не знаю как там у Макиты, не проверял, но теперь буду думать как ее выровнять, потому как сама суть фрезера в том чтобы фреза стояла перпендикулярно подошве или как минимум подошва прилегала плотно, а не качалась.

Фрезер со снятой подошвой. Я думаю что в таком виде его вполне можно применить в каком нибудь фрезерном станочке в качестве шпинделя. Диаметр металлической части корпуса составляет 64мм.

Чистый вес фрезера 1120 граммов, в комплекте с кабелем и подошвой 1380, в максимальной "комплектации" вес приближается к 1.5 кг.

Цанговый патрон рассчитан под хвостовики только одного диаметра, 1/4 дюйма или 6мм. Размер не очень распространенный, это обязательно надо учитывать при выборе фрезера, так как иногда более дорогой фрезер, но с распространенным диаметром патрона выиграет за счет менее дорогих фрез. Потому при выборе фрезера лучше попутно поинтересоваться ценами на фрезы.
Более распространенный диаметр хвостовика фрез составляет 8мм.

ТЕст показал, что цанга рассчитана именно на 1/4 дюйма, 6.35мм и 6мм зажимать не хочет.

Здесь же попутно заметил огрехи изготовления. Для начала облой в районе выхода вала шпинделя, не критично, но неприятно.
"Линейка" выполнена методом фрезеровки по алюминию корпуса и также есть остатки металла, которые неплохо бы убрать. В общем контроль качества если и есть, то зарплату получает зря.

Внутри просматривается крыльчатка вентилятора охлаждения, воздух захватывается сверху и направляется в зону реза для удаления деревянной пыли (опилок от фрезера обычно не бывает) и последующего распыления ровным слоем по всем горизонтальным площадям в помещении где происходит работа. Да, к сожалению возможности подключить пылесос здесь нет.

Конструкция фиксации фрезы не отличается удобством, стопора шпинделя нет, потому приходится использовать два ключа. Кроме того сама цанга довольно тугая и имеет небольшое биение, потому процесс установки фрезы выглядит так -
Вставили фрезу, затянули посильнее.
Проверили биение
Если биение есть, ослабили фрезу, немного провернули
Затянули гайки посильнее.

При этом сам по себе шпиндель заметных биений не имеет, да и вообще ротор отбалансирован отлично, в руке инструмент практически не вибрирует.

Зная особенности "народного инструментостроения Китая" я перед эксплуатацией на всякий случай фрезер разобрал. Сначала вынимаем щетки, но чтобы не перепутать где какая и как они стоят, сделал на них отметки маркером.

Под верхней крышкой ничего кроме выключателя нет, провод заземления висит в воздухе, потому возможно вместо замены вилки питания заменю родной кабель на длинный и мягкий но двухпроводный кабель от пылесоса, все равно без дела валяется.

Выключатель самый обычный, максимальный ток 8 Ампер. В корпусе он немного утоплен чтобы уменьшить шанс случайно его выключить.

Далее разделяем корпус на две половинки. Обе части плотно притерты друг к другу и пришлось приложить приличное усилие чтобы разделить их, здесь все вполне пристойно.

Внутри статора в качестве дополнительной изоляции проложен довольно толстый электрокартон.

Обмотки имеют следы покрытия лаком, где-то больше, где-то меньше.

Передний подшипник выбивать не стал, сидит плотно, задний имеет маркировку - 627RS и имеет закрытое исполнение.

Ротор и коллекторный узел изготовлены вполне нормально, особо нареканий у меня не возникло. Можно конечно поругаться насчет того что обмотки хоть и покрыты лаком, но очень тонким слоем. Дело в том что фрезер относится к классу инструмента, где нет тяжелых опилок или металлической стружки, потому повредить обмотки тяжело, тем более что захват воздуха производится сверху, а не из зоны реза.

Так как своего фрезера у меня раньше не было, а подобные фрезы мне попадались в продаже по относительно высокой цене, то я попутно заказал фрезу и для данного обзора.
Фреза самая обычная, прямая, с твердосплавными напайками. Стоит такая фреза 3 доллара, называется - 1/4 x 3/8 Inch 60mm Long Blade Two Flutes Straight Router Bit

В самом начале обзора я писал о том, что "мощности много не бывает", собственно потому я и заказал небольшую фрезу, потому как с ростом диаметра растет и требуемая мощность, либо начнет сильно падать скорость реза и работать будет ну очень неудобно.
Существуют специальные фигурные фрезы, при помощи них можно делать красивые кромки, но с подобным фрезером я бы не рекомендовал такие использовать, так как здесь нужна уже мощность более 1000 Ватт, а лучше ближе к 1400-1500.
Впрочем если очень надо и работы немного, то можно даже при 500-600 Ватт фрезеровать подобными фрезами, но если работы много, то лучше поискать более мощный фрезер.

Хотя Макита для модели 3703, имеющей мощность всего 440 Ватт, допускает работу с фрезами диаметром до 20-25мм и публикует в инструкции табличку с разными типами фрез и соответствующими диаметрами. А так как я склонен считать что реально у обозреваемого фрезера вряд ли будет 800 Ватт, то данная табличка применима и к обозреваемой модели.



Режущие кромки фрезы не совсем симметричны, хотя сама фреза биений не имеет.

Здесь я немного отвлекусь. При работе с фрезером его надо передвигать так, чтобы фреза резала всегда в противоход к движению инструмента.

Фреза вращается по часовой стрелке, потому если обрабатывается правая кромка то двигаем инструмент от себя, если левая, то к себе, хотя второе не очень удобно и опасно.
Например на левом фото движение производится от себя, на правом - к себе. Это необходимо для того чтобы рез был чистый, без задиров и чтобы фреза не "поехала" по кромке.

При обработке кромки все происходит точно также, но из-за особенностей установки фрезера получается что по правой кромке придется двигать к себе если держать инструмент правой рукой.

Теперь о вариантах использования направляющих.
Использование фрезера совсем без направляющих также возможно, но этот вариант я пропущу и перейду к кромочной направляющей.
Ставится она на фрезер в специально выделенное место, на самой направляющей имеется два винта, один регулировочный, другой фиксирующий. Принцип установки прост, сначала регулировочным выставляем так чтобы крайняя часть шарнирного механизма была в одной плоскости с краем фрезы, затем вторым винтом фиксируем это положение.

На реальном инструменте это выглядит как-то так.
И здесь у меня большое замечание к качеству изготовления направляющей. Для начала она несколько.... кривая, ее можно конечно "допилить" до нормального состояния, но в целом как-то все не так как задумывалось, в исходном исполнении точно выставить механизм реально, но трудно.

Дополнительная направляющая может быть использована для фрезеровки просто ровных пазов или работы в качестве ограничителя ширины выборки.

В принципе задумка неплохая, такой вариант применения для меня более необходим, так как в качестве кромочного фрезера данный инструмент у меня будет использоваться заметно реже, а вот вырезать место под петлю или замок на двери вполне реально.

Но и здесь меня ждал "сюрприз", весь этот механизм имеет довольно большие люфты, что мешает точной установке фрезы. У больших фрезеров, которыми я раньше пользовался, направляющая была закреплена жестко при помощи двух стержней, здесь же используется одна довольно гибкая железка. Опять же, пользоваться можно, но дискомфорт налицо и если захочется подогнать место под дверную петлю "в ноль", то придется помучаться.

Люфт в основном из-за двух вещей:
1. Направляющей на рейке не прижимается полностью из-за своей кривизны и неудачной конструкции винта.
2. Рейка нормально не прижимается к пластиковой части, винт пытается раньше упереться в выступ корпуса, чем в рейку.

Есть и второй вариант установки направляющей, в обратную от фрезера сторону. В этом случае упор делается в какую нибудь дополнительную плоскость, но вообще по задумке такой режим предназначен для фрезеровки круговых пазов и вырезания отверстий большого диаметра. В этом случае в одном из отверстий вставляется штифт или что-то острое что будет выступать осью вращения (рис 10-12).
На рисунке 13 показан фрезер в режиме обработки кромки.

Фото направляющей на реальном инструменте.
В таком варианте люфт может быть еще больше из-за большего вылета механизма.

Конечно я немного протестировал этот фрезер. К сожалению для теста в его основном предназначении - обработке кромки, у меня дома ничего не нашлось, но меня больше интересовало то, как он ведет себя под нагрузкой и насколько им вообще реально работать.
Для теста я взял многострадальную доску, которую я до этого сверлил, пилил, закручивал сотни шурупов и вообще издевался как мог. Из-за всего перечисленного она стала еще более похожей на некоторые наши дороги, т.е. гладкой поверхности у нее нет.

В качестве первого теста просто прогнал по линейке пару раз с заглублением 5 и 10мм, фреза имеет диаметр 10мм, оба прогона фрезер даже не особо и заметил, зато в процессе ослабло крепление фрезы и пришлось ее заново зажимать, дальше подобное не повторялось. К сожалению в процессе фиксации фрезы в патроне у меня так и не вышло выставить ее так, чтобы не было биений.

Второй тест отчасти проще, а отчасти более нагляден. Типовое применение фрезера, установке петли. В данном случае использовалась брутальная стальная петля, комплект которых лежит у меня довольно давно.

Длина петли 130мм, ширина врезки 28-29мм, толщина 3мм. Соответственно я выставил вылет фрезы 3мм, а направляющую на 28мм.

Совсем немного времени и посадочное место готово. Попутно могу сказать что в процессе оказалось удобно держаться за выступающую часть направляющей и использовать ее как ручку.

В процессе выяснились две вещи:
1. Я слишком перестарался по ширине петли.
2. Сделал слишком маленькое заглубление.

Решил повторить тест, но в этот рез сделал разметку более точно, а вылет фрезы выставлял по самой петле, т.е. приложил петлю к подошве и выставил вылет фрезы по краю петли, так оказалось даже удобнее чем по линейке.

Результат стал лучше, плоскость петли попала в плоскость доски, хотя конечно данная фреза не очень подходит для петель с таким большим радиусом закругления углов, но все равно неплохо, особенно с учетом шершавости доски, которая упорно мешала фрезеру скользить.

Последний тест, измерение потребляемой мощности. Для этого я выставил вылет фрезы примерно 10-12мм и довольно активно выфрезеровал некое количество доски.

Максимальная мощность во время работы составила около 290 Ватт, мощность на холостом ходу 180 Ватт. От себя могу сказать, что с такими параметрами (10мм фреза и 10-12мм заглубление) фрезер грызет дерево только в путь, думаю спокойно можно использовать и более крупные фрезы.

А это я примерно 9 лет назад пробовал фрезеровать место под петли при помощи Фиолента 1100, конечно результат далеко не идеальный, но у меня это был первый опыт.

После всех моих тестов теперь на балконе весь пол в опилках, причем опилки есть и внутри подошвы.

Чтобы можно было работать этим фрезером пришлось провести пару доработок.
Для начала выкусить кусочек пластиковой части в районе прижимного винта чтобы он мог прижимать направляющую, до этого он просто упирался в пластик

Ну и добавить шайбу чтобы конструкция направляющей была жесткой и не сдвигалась во время работы из-за слишком высокого выступа квадратной части прижимного винта.

Буду снимать видео или нет, еще не знаю, но для лучшего понимания работы приложу ролик от другого автора, правда работает он с ним как-то уж очень нежно, вылет маленький, скорость подачи небольшая.

А вот еще один любопытный ролик, но любопытен он скорее не содержанием, а там что у человека на коробке указана модель 3703, а проверят он на виду совсем не такую модель как у меня, как минимум там заявлена мощность 500 Ватт, у меня 800 и различие в мощности я сразу заметил даже просто на слух, в видео явно слышно снижение оборотов под нагрузкой.

Один из моих читателей предложил свое видео по врезке петель, думаю будет полезно потому решил добавить в обзор.
Часть 1

Часть 2

Вот теперь можно подвести итоги, для начала что хорошего:
1. Отличная балансировка ротора.
2. Довольно неплохая сборка самого фрезера
3. Достаточный запас мощности
4. Отсутствие заметных люфтов шпинделя

Недостатки хотя и сами по себе мелкие, но их много
1. Слабая упаковка
2. Есть сложности с установкой фрезы, могут быть биения.
3. Неправильно подобранный винт фиксации направляющих. Исправляется установкой шайбы
4. Слишком большой винт фиксации направляющей к корпусу, упирается в пластмассу. Исправляется выкусыванием лишней пластмассы.
5. Не плоская поверхность подошвы, не сильно критично, но неприятно, думаю что можно исправить путем ослабления саморезов.
6. Кривая кромочная направляющая, еще не исправлял и не факт что буду это делать.
7. Завышенная мощность, при указанных 800 Ватт реально думаю скорее ближе к 450-500.
8. Заусеницы и облой на корпусе, не критично, но скорее говорит о низкой культуре производства.

Собственно больше сказать что либо тяжело, вся суть отражена в названии обзора, а если точнее - после сборки обработать напильником.
Получается что сам по себе фрезер довольно неплох, вибрация минимальна, тяга хорошая, режет легко, но большое количество мелких недоработок портят все впечатление.

Важное дополнение, цанга имеет размер 1/4 дюйма и хотя на странице товара указано Collet Diameter: 6mm(1/4"), 6мм зажимать не хочет, будьте внимательны.

На этом у меня все, как обычно буду рад вопросам и советам, а также приношу извинения за возможные ошибки в обзоре, так как в данной теме я "не нестоящий сварщик". Возможно кто-то из более опытных пользователей даст свои полезные советы.

www.kirich.blog

Шесть задач для кромочного фрезера

Обманчивая компактность кромочного фрезера не должна вводить в заблуждение: эти удивительные малютки, предназначенные для работы одной рукой, выходят из тени своих старших и более солидных собратьев, чтобы занять достойное место в любой мастерской.

Не всегда Давид должен убить Голиафа, иногда вполне достаточно просто потеснить его в сторону. Встречайте Давида – одноручный кромочный фрезер (другое его название – триммер, или подрезной фрезер). При выполнении некоторых задач он явно превосходит гиганта – полноразмерный фрезер, десятилетиями господствовавший в профилировании и изготовлении соединений. Но времена меняются. И теперь порой применение подрезного фрезера помогает сберечь деньги, время и сделать работу лучше, чем использование большого фрезера.

1. Каждому фрезеру – своя работа

В журнале WOOD нередко приводятся примеры работы с четырьмя профилями декоративных кромок. Наиболее часто применяются скругления и фаски, за ними следуют выкружки и валики. Чтобы не тратить время на смену фрез и настройку, стоит держать постоянно наготове два фрезера: с фрезой для скруглений радиусом 3 мм и с фрезой для фасок под углом 45°.

ЧЕТЫРЕ ПРОФИЛЯ ФРЕЗ ДЛЯ КРОМОЧНЫХ ФРЕЗЕРОВ


СКРУГЛЕНИЕ


ФАСКА


ВЫКРУЖКА


ВАЛИК

2. Фрезерование идеальных канавок

Можно быстро фрезеровать каннелюры (желобки, канавки) пазовыми или галтельными фрезами с круглым или фасонным рабочим профилем. Если у фрезера нет съемного продольного (параллельного) упора (поставляемого в комплекте или приобретаемого отдельно), небольшие габариты основания кромочного фрезера позволяют установить направляющую вблизи рабочей зоны. Фрезеры с основанием квадратной формы идеально перемещаются вдоль направляющей, без проблем делая продольные желобки.

3. Ровные выемки под петли

Фрезерование неглубоких выемок для петель выявляет преимущество триммера. Большой мощный фрезер может покачнуться или наклониться, если балансировать им на узкой кромке (например, на двери). А легкий кромочный фрезер с узким основанием и низким центром тяжести легко справится с такой работой. Используйте шаблон и специальную фрезу с короткой режущей частью и ведущим верхним подшипником. Если требуется, подровняйте закругления в углах стамеской.

4. Выборка пазов для вставок

Декоративные вставки придают изделиям привлекательную контрастность и дорогой вид. Кромочным фрезером можно работать в тесных и узких местах, таких как царги, установленные между ножками стола. Ведите фрезер по направляющей или установите продольный упор для получения идеально прямых пазов. Используйте прямые пазовые или спиральные фрезы с нисходящей спиралью.

5. Украшение бабочками

Хотите скрыть неказистый сучок или заделать трещину в заготовке? Бабочка (или другая декоративная вставка) – одна из наших любимых заплаток для подобных случаев. Триммером вырезают и саму вставку, и углубление под нее. При этом используют шаблон и фрезу с копировальной втулкой или верхним подшипником. Для ручной фрезеровки устанавливают прямую пазовую или спиральную с нисходящей спиралью фрезу, при этом фрезер является как бы продолжением руки.
Сначала сделайте вставку-бабочку, обведите ее контур поверх дефектного места, а потом фрезеруйте углубление под заплатку, начиная от середины и постепенно приближаясь к линиям. Острые углы подрежьте стамеской.

6. И еще одно применение…

Подрезные фрезеры, кроме того, выполняют исключительную задачу – подрезку свесов шпона и ламината на кромках и обкладок из массивной древесины. В этих операциях прямая фреза с направляющим подшипником незаменима. Чтобы избежать сколов и вырывов материала на кромках, обрабатывайте их попутным фрезерованием, ведя инструмент не слева направо, как обычно, а справа налево (при работе с материалами до 6 мм толщиной).

Не всегда Давид должен убить Голиафа, иногда вполне достаточно просто потеснить его в сторону. Встречайте Давида – одноручный кромочный фрезер (другое его название – триммер, или подрезной фрезер). При выполнении некоторых задач он явно превосходит гиганта – полноразмерный фрезер, десятилетиями господствовавший в профилировании и изготовлении соединений. Но времена меняются. И теперь порой применение подрезного фрезера помогает сберечь деньги, время и сделать работу лучше, чем использование большого фрезера.

www.woodmastermagazine.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
