Профнастил (профлист) кровельный: технические характеристики

Профильный настил – один из самых популярных строительных материалов и в промышленном, и в частном строительстве. Но если в промышленном производстве характеристики профнастила учитываются проектировщиками и архитекторами, то при строительстве своего дома, дачи, гаража или сарая человеку приходится все вопросы решать самостоятельно. Выбор расцветки – не самый сложный из них. А вот выдержит ли понравившийся кровельный профлист нагрузку от нападавшего снега зимой – надо подумать…

Содержание

• 1 Применение профлиста
• 2 Сортамент
• 3 Общие характеристики
• 4 Сферы применения профнастила
• 5 Механические характеристики и выбор профиля

Применение профлиста

По своему назначению профнастил делится на три группы, обозначаемые в маркировке буквами: «С» — для применения в вертикальном положении (стены и заборы), «НС» — универсальный и «Н» — для устройства кровель и перекрытий.

Числа в маркировке обозначают высоту профиля, а если их два, то – высоту и видимую ширину. Например: НС57 или НС57-750 – универсальный профлист с высотой профиля 57 мм и видимой шириной 750 мм.

Деление весьма условное, поэтому перед покупкой нужно изучить технические характеристики и правила монтажа каждого вида, чтобы не ошибиться с выбором. Стоит отметить два важных момента в отношении применения профлиста:

1. Деление на группы обусловлено предполагаемой эксплуатацией каждого типа профлиста «как есть», без усиления и других вспомогательных ухищрений.
2. Его можно использовать многократно. После грамотного, аккуратного демонтажа он не теряет своих свойств, его технические характеристики не ухудшаются.

Это означает, что профнастил с индексом «С» не получится использовать в качестве кровельного покрытия при шаге обрешётки для профлиста с индексом «Н».

Но ничто не мешает сделать обрешётку с шагом 500 мм и спокойно устроить кровлю из профнастила С8. С другой стороны, никто не запретит поставить забор из кровельного листа марки Н114 или применить профиль Н60 вот так: Если будет принято решение сменить кровлю из профнастила на какую-то новую, то из аккуратно снятых листов можно сделать покрытие беседки, крышу сарая или гаража, забор.

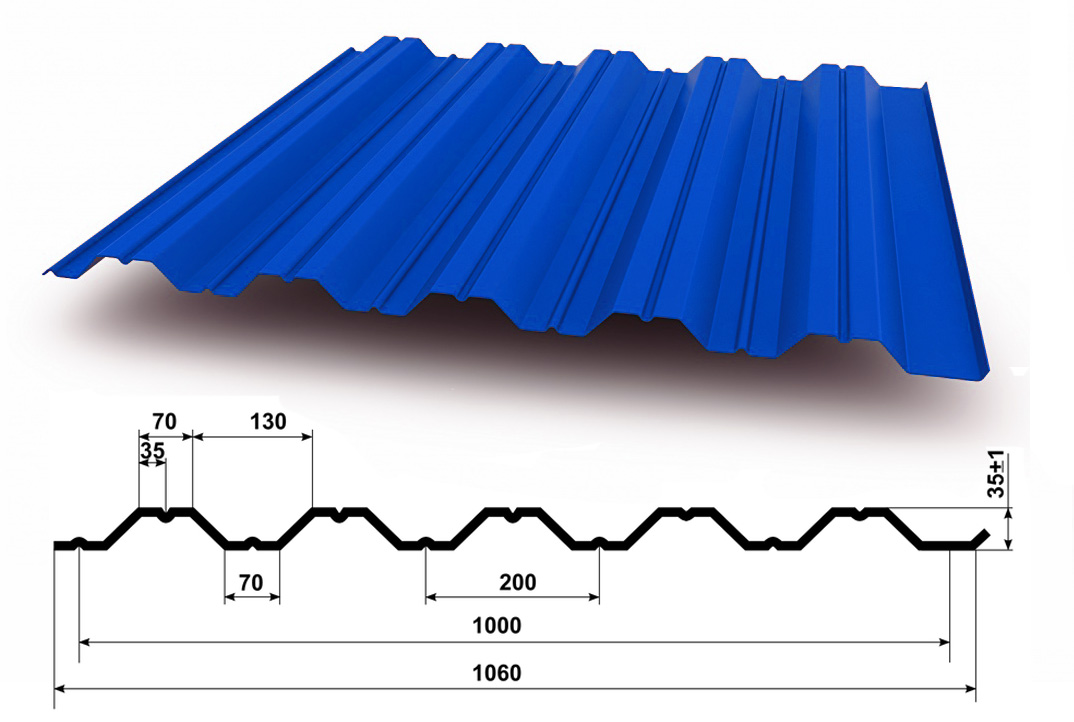

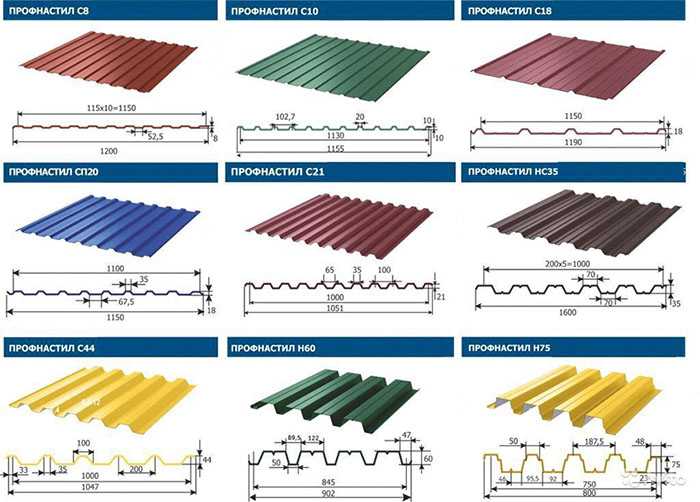

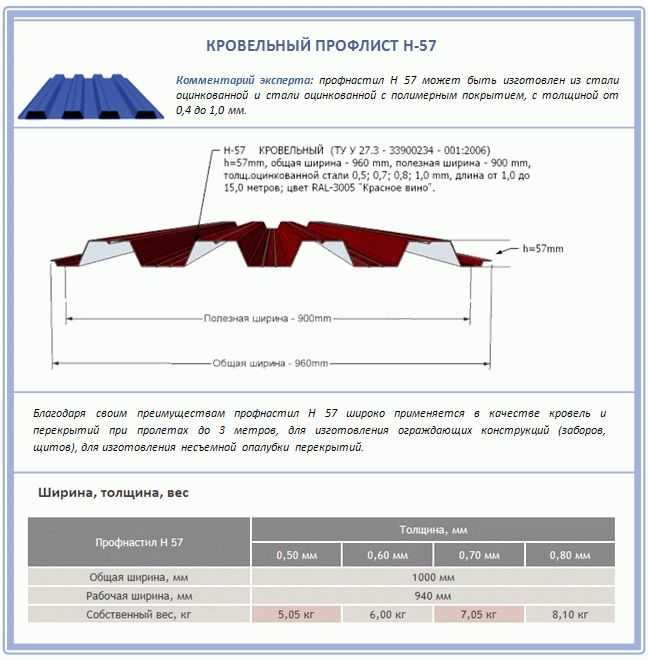

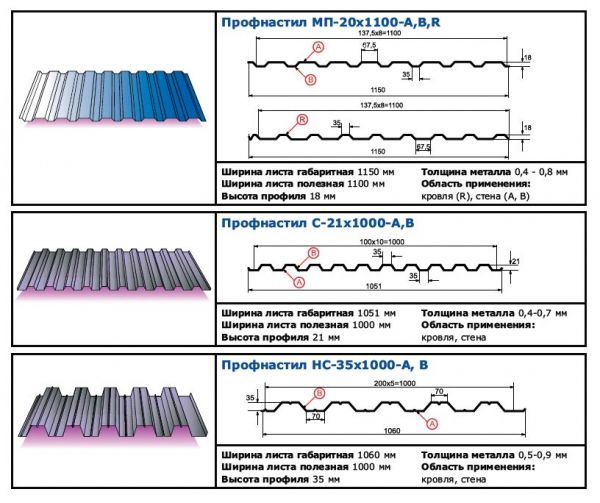

Сортамент

Существует более двух десятков типов профлиста, включая зарубежные аналоги. Вот некоторые из них:

• Профнастил С8

Очевидно, что чем больше высота профиля, тем выше жёсткость профнастила в продольном направлении. Это значит, что снижается количество необходимых точек опоры. К примеру, расстояния между стропилами или балками перекрытия можно делать больше. Кроме формы сечения на прочность профнастила влияет марка стали, из которой он произведён и толщина листа. Для производства применяется стальной лист толщиной от 0,5 до 1,5 мм. Если профлист планируется использовать в качестве ответственной несущей конструкции, он обязательно должен быть выполнен из углеродистой стали для холодного профилирования (класс ХП). В остальных случаях возможно применение профилей, изготовленных из стали общего назначения (ОН) или проката марки О1.

Общие характеристики

Растущая популярность профнастила обусловлена следующими факторами:

1. Универсальность. Один и тот же профиль можно использовать в самых разных конструкциях: забор, стены, перегородки, кровли, перекрытия…
2. Лёгкость материала. Вес одного квадратного метра не превышает обычно составляет 5–10 кг.
3. Широкая цветовая гамма. Большой выбор расцветок позволяет удовлетворить любые эстетические предпочтения заказчика.
4. Экологическая безопасность.
5. Долговечность. При соблюдении простых условий обработки и монтажа срок службы профнастила может превысить 45 лет. И даже после этого его можно использовать вторично в менее ответственных конструкциях.
6. Удобство обработки и монтажа даже для не подготовленного человека. Лист легко режется и сверлится. При работе не требует больших физических усилий и специальных подъёмных механизмов.
7. Не требует никакого специального ухода в период эксплуатации.
8. Незначительные финансовые затраты на приобретение и хранение.
9. Механическая прочность в продольном направлении. Наряду с малым весом позволяет упростить, облегчить и удешевить конструкции, к которым крепится стеновое или кровельное покрытие из профнастила.

Антикоррозийная устойчивость обеспечена покрытием листового проката цинком с обеих сторон и дополнительными слоями декоративного лакокрасочного покрытия. Но эта защита будет работать только при соблюдении правил работы с этим материалом.

Его нельзя резать и крепить газо- и электросваркой, это повредит лакокрасочное покрытие, и стальное основание быстро начнёт ржаветь. Декоративный слой боится также резки с помощью «болгарки». Искры от неё тоже вредят покрытию с теми же последствиями. Линии разреза обязательно нужно обрабатывать специальными красками, чтобы защитить сталь от коррозии.

Сферы применения профнастила

Универсальность этого строительного материала даёт возможность применять его в качестве любых конструкций зданий и сооружений как самостоятельный элемент. Это могут быть:

1. Перегородки и стены.
2. Облицовка стен и колонн.
3. Перекрытия.
4. Кровля.
5. Ограждения и заборы.
6. Навесы и стеллажи.

• Гараж и сарай

Кроме этого профнастил можно использовать как:

• Несущее основание для устройства деревянных полов на этажах промышленных зданий и складских помещений.
• Несъёмную опалубку при бетонировании перекрытий и стен.

Конструкции стен и кровли могут быть как «холодными», так и «тёплыми». В последнем случае необходимо защитить профиль от образования на его поверхности конденсата и вообще от попадания на него излишней влаги, чтобы избежать коррозии. Некоторые ограничения на применение профнастила накладывают и условия, в которых предполагается его эксплуатировать. Помещения и атмосфера территорий, прилегающих к предприятиям тяжёлой металлургии и химической промышленности, ТЭЦ, работающих на угле, городских автомагистралей относятся к средним и сильно агрессивным средам.

В этих условиях запрещается применение профнастила даже с защитно-декоративным покрытием, если при этом могут пострадать жизнь и здоровье людей, животных и растений, имущество граждан и юридических лиц, муниципальное и государственное имущество. Атмосфера городских улиц и территорий, прилегающих к магистральным трассам, на берегах морей и крупных озёр относится к слабоагрессивным средам. В этих условиях разрешается применение профнастила только с защитно-декоративным покрытием. Сельская местность и пригороды, внутриквартальные территории городов, удалённые от промышленных производств, считаются неагрессивными средами. Здесь допускается использование простого оцинкованного профнастила без покрытия.

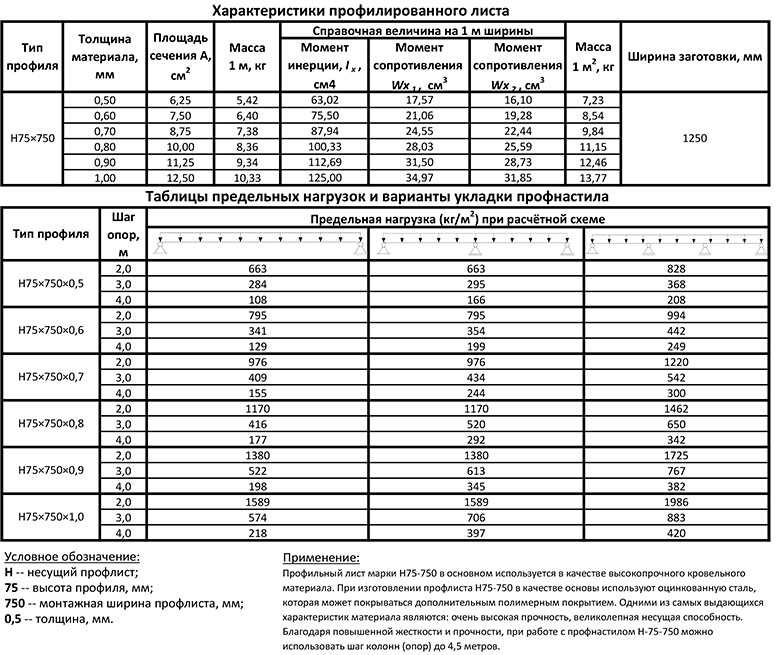

Механические характеристики и выбор профиля

Описание методик расчёта нагрузок и подбора конкретного сечения для тех или иных задач может занять много места, но ничего не даст при строительстве крупных объектов, потому что в проекте ещё на стадии технического задания заложены необходимые данные и предложены все конструктивные решения.

А в частном строительстве рекомендуется знать виды нагрузок, которые будет нести профнастил:

• Его собственный вес.
• Вес людей, животных, мебели.
• Снеговая нагрузка на кровлю зимой.
• Ветровая нагрузка.

При необходимости это нетрудно просчитать самостоятельно, применив карты снегового покрова страны и ветровых нагрузок региона строительства. Предельные нагрузки, которые может выдержать тот или иной тип профиля, можно узнать у продавца. Для добросовестного поставщика не составит труда предоставить такую информацию. Подходить к выбору профиля можно по-разному. Для одних точкой отсчёта будет внешний вид, сечение профнастила. Для других главное, чтобы он выдержал все предполагаемые нагрузки… В первом случае, выбрав тип настила, необходимо будет продумать конструкцию несущих опор для него так, чтобы он выдержал все возможные нагрузки.

Этот вариант может вылиться в лишние расходы. Во втором случае будет принято стандартное для просчитанного типа профнастила конструктивное решение опор. Останется только определиться с его цветом. На всех этапах расчёта и выбора нужно исходить из своих финансовых возможностей.

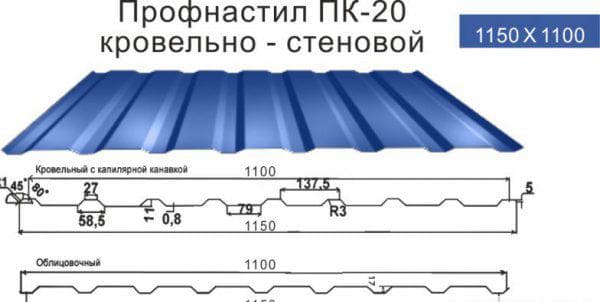

Профнастил С20 технические характеристики, описание, применение, преимущества и недостатки

Профнастил С20 довольно популярный материал применяющийся при возведения кровель и заборов. Является практически полным аналогом профнастила МП-20 и производится многогисленными компаниями по всей терриории России. За счет своих оптимальных размеров является экономически более выгодным, чем к примеру тот же самый кровельный профнастил марки С21

Оглавление:

• Область применения
• Срок службы
• Технические характеристики
• От чего зависит стоимость

  Размеры листа профнастила С20 позволяют осуществлять монтаж без применения грузового крана. Строительный материал представляет собой тонколистовую оцинкованную сталь в форме профилированного листа, изготовленного методом проката (некоторые разновидности имеют полимерное покрытие). Прочность позволяют применять его для возведения конструкций, испытывающих значительную нагрузку.

  Производство и назначение

  Толщина листа, его габаритные размеры определяются специальным нормативом – ГОСТ 24045-94. Стоимость метра погонного зависит от формы профиля, иных его характеристик. Для производства применяются:

• оцинкованные листы – они производятся из рулонной стали 01/220-350 (ГОСТ 522-46-2004), имеют покрытие из цинка;
• с маркировкой С20 – снабженный специальным покрытием декоративного назначения (производится в соответствии с ГОСТ Р52146-2003).

Можно разделить его на несколько основных групп:

• используемый для несущих конструкций – обозначается как «Н»;
• применяемый для возведения заборов, стен – «С»;
• универсальный, имеющий многоцелевое назначение – категории «НС».

Защита от коррозии и области применения

Размеры, геометрия влияют на его прочность. Чем больше толщина – тем существеннее нагрузку он может выдержать. Что позволят применять профилированный лист для возведения конструкций несущего типа. Присутствует дополнительная защита от коррозии (помимо оцинкования). В качестве таковой выступает покрытие из материалов:

• полиэстер;
• пурал;
• пластизол;
• Призма.

Осуществляется применение и иных полимерных композиций. Использование таковых позволит окрасить профлист С20 в любой цвет. Что делает его визуально привлекательным. Полимерные покрытия позволяют защитить металл от агрессивного воздействия среды. Благодаря небольшому весу, возможности выбрать любые габаритные размеры, продукт все чаще применяется в строительстве – для решения различных задач.

Данный материал хорошо подходит для возведения кровли. Причем как жилых построек, так и коммерческих зданий. Большой выбор различных цветных композиций делает материал универсальным. Важно учитывать, что при применении в жилом строительстве шаг обрешетки должен составлять не менее 0.4 м. Это связано с весом материала, создаваемой им самим нагрузки на несущие покрытия здания.

Стоимость производства стального проката невелика. Потому цена на профилированный лист доступна. Особенно если приобретается таковой с неокрашенной поверхностью. Оцинкованные листы без полимерного покрытия обойдутся дешевле. Используются чаще всего они на следующих объектах:

• на временных сооружениях;
• при строительстве промышленных объектов.

Профнастил С-20 может покрываться специальной полимерной защитой одновременно с двух сторон. За счет этого можно не только сделать забор, иные сооружения более эстетичными. Но и существенно продлить срок службы сооружения.

Срок службы

Продолжительность службы составляет несколько десятков лет. Основная причинам тому – качественная антикоррозионная защита (цинкование). Данный материал используется несколько раз на различных сооружениях. В течение ближайших 10-15 лет его потребительские качества никак не будут изменяться. Что дает возможность сэкономить на приобретении строительных материалов.

Потому с положительной стороны зарекомендовали себя заборы, настилы из данного материала. Даже при существенной ветровой нагрузке вероятность его повреждения стремится к нулю. Материал изначально позиционируется для облицовки стен сооружений, различных зданий. Это могут быть павильоны, гаражи. Размеры профнастила С 20 разнообразны. Не составит труда выбрать подходящую модель – для решения любых задач в строительстве.

Помимо основного своего предназначения профнастил С20 может использоваться для решения иных задач. Его ширина, высота и другие параметры позволяют конструировать с его помощью сэндвич-панели. Профнастил не боится высоких температур, потому нередко он применяется для создания противопожарных перегородок. Широкая область применения делает его универсальным строительным материалом. На приобретаемый в Челябинске, в нашей компании производитель дает гарантию длительностью в 30 лет.

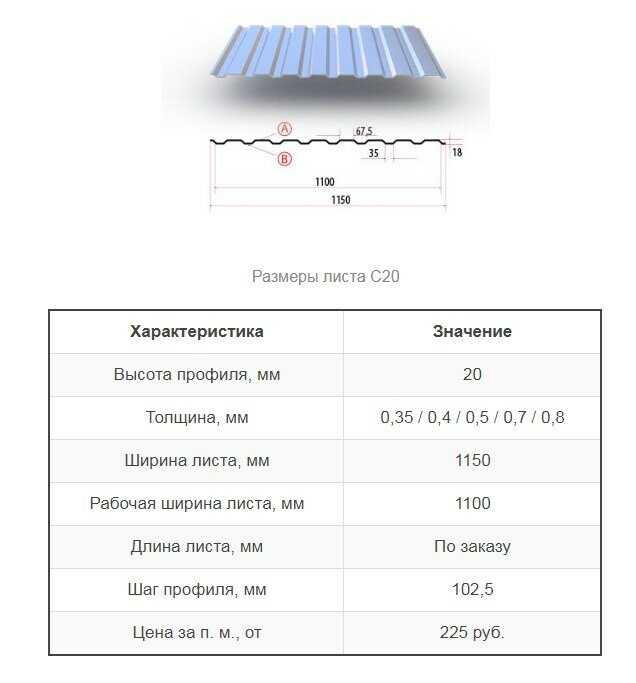

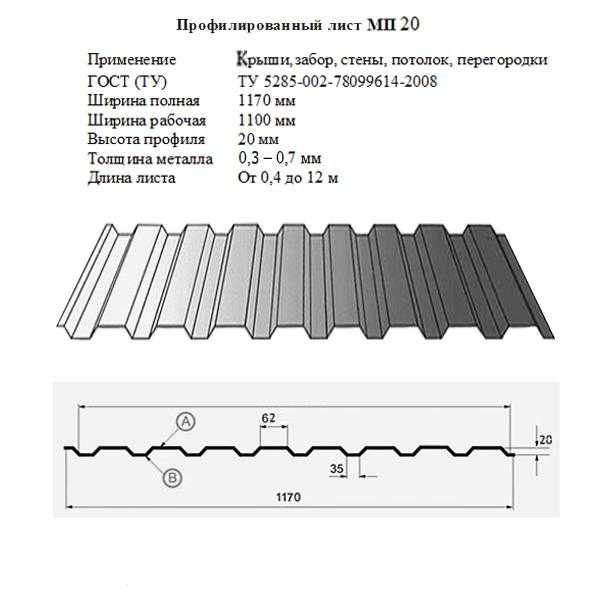

Технические характеристики

Важным преимуществом продукта является как раз удобство его использования. Вне зависимости от длины листа. Процесс подгонки таковых можно осуществлять при помощи недорого ручного инструмента.

Технические характеристики профнастила С20 позволяют вести монтаж с минимальным количеством стыков. Возможно это благодаря размерам – в длину один лист может достигать 12.5 м. Таким образом можно будет одновременно достигнуть сразу нескольких целей:

• снижается вероятность протекания крыши, герметичности таковой;
• снижается расход материалов.

Существует несколько разных видов профнастила С20. Потому прежде, чем приобрести таковой и начать вести монтаж, следует осуществить расчет его веса. Сделать это можно будет одним из двух способов:

• вес 1 м погонного профнастила С20 толщиной 0.45 мм составит 4.9 кг – необходимо умножить это значение на длину листа (6 м) = 29.4 кг;
• вес 1 м² профнастила С20 толщиной 0. 45 мм необходимо умножить на 1.1 м (ширина) и на 6 м (длина) = 29.7 кг.

Обозначенные выше способы применимы ко всем типам профнастила. Вне зависимости от назначения, места использования. Данный расчет требуется для определения нагрузки. Чрезмерно высокая нагрузка на обрешетку может стать причиной обрушения конструкции. К рабочим параметрам профнастила необходимо отнестись максимально серьезно при покупке.

От чего зависит стоимость?

Цена профнастила С20 по большому счету зависит от его количества, а также его качественных характеристик. Дешевле всего обойдется при строительстве профнастил оцинкованный, при отсутствии дополнительных полимерных покрытий. Его использование подразумевает следующие минусы:

• неэстетичный внешний вид;
• меньшая коррозионная устойчивость, чем у листов, имеющих полимерное покрытие.

В свою очередь цветной профнастил С20, покрытый армакором или аналогами, обойдется на 20-30% дороже. Срок службы его на порядок больше благодаря наличию дополнительного защитного слоя. Что особенно важно в регионах, где высокая влажность, сильные перепады температур в течение суток. Профнастил марки С20 хорошо подойдет для строительства забора или облицовки, решения иных задач. Купить профнастил возможно в нашей компании по невысокой цене.

Металлическая кровля и металлические стеновые панели Спецификации продукции

Стандартная окраска с покрытием PVDF

СТАНДАРТНЫЕ ЦВЕТА

Цвета по специальному заказу с покрытием PVDF

ЦВЕТА ПО СПЕЦИАЛЬНОМУ ЗАКАЗУ

Полиэстер, модифицированный силиконом

СТАНДАРТНЫЕ ЦВЕТА SMP

неокрашенный

Дополнительные отделки

Черная сталь и темные состаренные металлы

Серия почерневшей стали

Черные цвета с покрытием PVDF

ЧЕРНАЯ МЕТАЛЛИЧЕСКАЯ КРОВЛЯ

Медные цвета с покрытием PVDF

Медные цвета

Неокрашенная отделка

Гальванизированный/оцинкованный

Серые цвета с покрытием PVDF

Серая металлическая кровля

Серые цвета с покрытием PVDF

Серые цвета цинка

Матовая отделка с покрытием PVDF

МАТОВЫЕ ЦВЕТА

Только для T-8 Plankwall®

Крашеный металл, похожий на дерево

Только для 7/8-дюймовых гофрированных панелей

Полосатая серия

Печать специальными красками с покрытием PVDF

РЖАВЫЕ ЦВЕТА

Краска, меняющая цвет

Вари-Кул®

Дополнительные ресурсы

Статьи и видео, которые помогут вам в установке

Добро пожаловать в мир СТАЛЬНОЙ КРОВЛИ

Технические характеристики

В этой части веб-сайта содержится общая информация о технических характеристиках кровли со стоячим фальцем GALVALUME. Пожалуйста, свяжитесь с производителем фальцевой кровли GALVALUME для получения более подробной информации о технических характеристиках. Вы можете найти производителя, выбрав ссылку «Где купить» на панели инструментов, расположенной в правой части этого экрана.

Описание продукта

GALVALUME Системы фальцевой кровли (SSR) состоят из стальных листов с металлическим покрытием, соединенных друг с другом по бокам швами и прикрепленных к несущей конструкции крыши скрытыми застежками и/или зажимами. Систему GALVALUME SSR можно использовать как для структурных, так и для архитектурных крыш. Панели могут быть окрашены или могут оставаться неокрашенными. Крыши могут использоваться на зданиях в качестве замены или модернизации крыш старых зданий.

Structural GALVALUME SSR обычно наносится непосредственно на прогоны/балки основания крыши. Обычно он почти плоский с минимальным наклоном 1/4:12. Этого минимального уклона достаточно для отвода воды с крыши. Швы панелей находятся на высоте от 2 до 3 дюймов (от 51 до 76 мм) над водосточной поверхностью крыши в зависимости от профиля панели крыши. Профили гофрирования панелей могут быть плоскими или трапециевидными, а ширина панелей варьируется от 10 до 30 дюймов (от 250 до 760 мм). Панели могут быть сформированы на заводе и поставляться длиной, обычно ограниченной 45 футами (14 м) из-за ограничений на транспортировку по шоссе.

Их также можно формировать на стройплощадке с помощью переносных профилегибочных станков длиной до 200 футов (61 м). Панели сцепляются между собой по продольным швам над фасками. В зависимости от конструкции панели, соединение осуществляется полевым швом на переносной обжимной машине, Т-образным швом, скрепляемым заглушкой, прижатой к шву на переносной обжимной машине, или защелкивающимся швом.

Обычно при профилировании панели на шов наносится герметик для обеспечения герметичности соединения. Панели крепятся к основанию крыши с помощью скрытых зажимов. Эти зажимы вкручиваются или запрессовываются в швы панелей, не проникая в стальную атмосферостойкую мембрану. Они прикреплены к опорным прогонам, а некоторые предназначены для того, чтобы крыша могла расширяться и сжиматься при изменении температуры. Фальцевые панели обычно фиксируются на карнизе, а расширение и сужение компенсируются коньком.

Неокрашенный лист GALVALUME обычно используется для конструкционных систем SSR. В случае модернизации новая система каркаса крыши обычно устанавливается непосредственно поверх старой крыши. Минимальный уклон 1/4:12 предусмотрен в новой системе подрамника, а установка панелей осуществляется так, как описано выше. Поскольку вес панелей GALVALUME SSR и системы подрамника колеблется от 2 до 5 фунтов/фут2 (от 9,8 до 24,4 кг/м2), большинство оригинальных подконструкций крыши можно установить в ретро-установку без отрыва старой кровельной мембраны. Тем не менее, необходимо провести анализ старой подкровельной конструкции, чтобы подтвердить, что она может выдержать модернизированную систему GALVALUME SSR.

Изоляцию

можно легко установить как на новые, так и на модифицированные крыши для экономии энергии. Следует уделить внимание вентиляции полости между старой и новой крышами при реконструкции, чтобы избежать образования конденсата.

Архитектурные системы GALVALUME SSR используются в эстетических кровельных работах, где важны форма и цвет. Окрашенные панели обычно используются для этих архитектурных приложений. Уклон крыши обычно крутой, обычно 2:12 или больше. Этот крутой склон обеспечивает быстрый сток воды. Архитектурные панели обычно наносятся на сплошной настил, а не непосредственно на прогоны крыши. Настил может быть деревянным или металлическим.

Между панелью и декой используется войлочная бумага плотностью 30 фунтов или эквивалентная. Некоторые архитектурные системы GALVALUME SSR предназначены для непосредственного крепления к основанию крыши, как и структурная система SSR. Профили панелей обычно плоские и имеют ширину от 10 до 24 дюймов (от 250 до 610 мм). В панели могут быть сформированы небольшие продольные ребра для прочности и формы.

Архитектурные панели SSR

обычно короче по длине, чем конструкционные панели SSR. Панели могут быть сформированы на заводе или на стройплощадке. Панели соединяются по продольным швам. Швы, как правило, представляют собой вариации стоячих швов на защелках или швов обрешетки. Швы обрешетки могут быть традиционными коробчатыми или накидными, а также цельными швами обрешетки. Швы на защелках и обрешетке обычно варьируются от 3/4 дюйма (19мм) около 2 дюймов (51 мм) в высоту.

Панели со швами на защелках или традиционными швами обрешетки крепятся к настилу с помощью скрытых зажимов или планок, которые крепятся к шву или закрепляются в нем. Цельные панели обрешетки крепятся клипсами или непосредственно к настилу скрытыми креплениями. Зажимы и скобы обычно проектируются подвижными или стационарными, чтобы можно было компенсировать тепловое расширение и сжатие панелей.

Состав и материалы

Системы GALVALUME SSR изготавливаются из стальных панелей с покрытием из устойчивого к коррозии алюминиево-цинкового сплава, нанесенным методом непрерывного горячего погружения. Номинальный состав покрытия: 55 % алюминия, 43,5 % цинка и 1,5 % кремния. GALVALUME — это торговая марка этого запатентованного изделия из листовой стали. Покрытие из сплава алюминия и цинка сочетает в себе лучшие свойства обоих металлов. Обладает коррозионной стойкостью и теплоотражающей способностью, характерными для алюминиевых покрытий, с формуемостью и гальванической защитой кромок реза, характерными для цинковых покрытий.

Лист

GALVALUME поставляется с различной толщиной и шириной листа, а также с различными уровнями прочности и пластичности, подходящими для различных кровельных профилей, производимых производителями панелей SSR. Для конструкционных применений SSR лист GALVALUME обычно используется неокрашенным. Неокрашенный лист GALVALUME имеет характерную белоснежную металлическую поверхность с мелкими блестками.

Лист

GALVALUME для архитектурных систем SSR обычно поставляется с обожженным лакокрасочным покрытием. Различные типы красок наносятся в широком диапазоне цветов и заканчиваются на непрерывной покрасочной линии. Обработка на покрасочной линии включает в себя очистку, предварительную обработку, грунтование, покраску и запекание краски в одном непрерывном процессе.

На обе стороны листа GALVALUME обычно наносят два слоя краски: антикоррозионный грунт и верхний слой. Грунтовка наносится толщиной, указанной производителем краски (обычно около 0,25 мил). Толщина верхнего слоя зависит от типа краски и конечного использования. Типы красок включают полиэфиры, силиконовые полиэфиры, фторуглероды и пластизоли.

Ограничения

Панели

GALVALUME SSR готовы и готовы к установке. При разгрузке, хранении и установке необходимо соблюдать осторожность, чтобы избежать повреждений из-за изгиба, деформации, скручивания, задиров и коррозии. Необходимо соблюдать особую осторожность, чтобы не повредить пленку краски на предварительно окрашенных панелях GALVALUME SSR.

Архитектурные панели

GALVALUME SSR подвержены «масляному консервированию», как и другие легкие металлические панели. Маслянистость является присущей характеристикой и может быть определена как воспринимаемая волнистость на плоских участках панелей. Обычно период и амплитуда волны зависят от непрерывной ширины плоской области. Нефтяные банки могут быть вызваны обработкой металлических рулонов, а также изготовлением и установкой панелей. Можно предпринять шаги, чтобы свести к минимуму каждую из этих причин. Нефть считается эстетической проблемой, а не поводом для отказа от панелей. Следует проконсультироваться с производителями панелей относительно этого условия.

Неокрашенные панели GALVALUME иногда используются в архитектурных целях. В таких случаях с панелями следует обращаться в чистых перчатках, чтобы избежать следов от рук, и следует избегать движения пешком, чтобы предотвратить истирание обуви. Поставщики панелей SSR должны быть проинформированы о таких неокрашенных архитектурных применениях, а установщики должны запросить специальные инструкции по обращению с ними.

Панели

GALVALUME SSR также могут быть повреждены коррозией при неправильном хранении на стройплощадке. Стопки панелей должны храниться над землей на салазках под водонепроницаемым покрытием. Оставляйте пространство между крышкой и листами для циркуляции воздуха. Полозья должны располагаться таким образом, чтобы стопка панелей располагалась под уклоном, чтобы при попадании дождя внутрь покрытия вода могла стекать с панелей.

Технические данные

Применимые стандарты: Лист GALVALUME производится в соответствии со спецификацией ASTM A792/A792M-97a «Стальной лист, 55% алюминиево-цинкового сплава с покрытием методом горячего погружения». Он поставляется в коммерческом, замковом и конструкционном качестве. Каждый сорт доступен с плотностью покрытия AZ50 (метрическая AZ150), AZ55 (метрическая AZ165) и AZ60 (метрическая AZ180). AZ50 или 0,50 унций/кв. футов (150 г/кв. м) листов GALVALUME с покрытием обычно используется для предварительно окрашенных архитектурных GALVALUME SSR и AZ55 или 0,55 унций/кв. футов (165 г/кв.м.) для неокрашенного конструкционного GALVALUME SSR.

Конструкционные кровельные системы GALVALUME SSR, как правило, изготавливаются и устанавливаются в соответствии с требованиями UL-90 к сопротивлению подъему ветром, указанным в тесте UL 580, проведенном Underwriters Laboratories. Тем не менее, эти системы должны быть установлены точно так, как они были протестированы, потому что производительность определяется толщиной и шириной листа, зажимами, крепежными элементами, второстепенными конструктивными размерами и расстояниями, а также высотой и конфигурацией ребер панели.

Многие производители GALVALUME SSR предлагают кровельные системы, способные подниматься ветром в соответствии с недавно опубликованной спецификацией ASTM E159.2, «Метод испытаний конструктивных характеристик крыш и сайдинга из листового металла с помощью равномерной разницы статического давления воздуха».

Неокрашенный и предварительно окрашенный лист GALVALUME также был включен в технические условия для металлических строительных систем и компонентов Инженерным корпусом армии США. Вот некоторые типичные спецификации: CEGS-07413, «Металлическая кровля и сайдинг»; CEGS-07415, «Металлическая кровля и сайдинг, заводская окраска»; CEGS-07416, «Металлические здания»; и CEGS-13120, «Система металлической кровли со стоячим фальцем». Департамент военно-морского флота также признает предварительно окрашенный лист GALVALUME в спецификации руководства NFGS-13121.

Лакокрасочные покрытия на панелях GALVALUME SSR испытываются в соответствии со следующими спецификациями ASTM. Требования к производительности зависят от типа краски. Для получения конкретных данных следует проконсультироваться с производителями панелей GALVALUME SSR.

• Изменение цвета и мел – ASTM D2244, «Метод расчета цветовых различий и инструментально измеренных цветовых координат»; и D659, «Метод оценки степени меления наружных красок»
.
• Адгезия – ASTM D2795, «Метод испытаний на стойкость органических покрытий к воздействию быстрой деформации (удара)»; D3359, «Методы испытаний для измерения адгезии с помощью клейкой ленты»; и D4145, «Стандартный метод испытаний на гибкость покрытия предварительно окрашенного листа»
.
• Твердость покрытия – ASTM D3363 «Метод определения твердости пленки карандашным тестом»
• Формуемость – ASTM D3281, «Метод испытаний на формуемость прикрепленных органических покрытий с помощью устройства для ударно-клинового изгиба»
• Сохранение глянца — D523, «Метод испытания зеркального блеска»
• Влажность – ASTM D2247, «Практика испытаний водонепроницаемости покрытия при 100% относительной влажности»; и D4585, «Стандартная практика испытаний водостойкости покрытий с использованием контролируемой конденсации»
.

Поскольку GALVALUME SSR является негорючим, его можно использовать в системах, которые соответствуют благоприятным классификациям пожарной безопасности Factory Mutual и Underwriter Laboratories. Такая классификация может привести к снижению расходов на страхование.

Стойкость к атмосферной коррозии:

На основе 30-летних исследований и разработок в области атмосферной коррозии было подсчитано, что лист GALVALUME прослужит в два-четыре раза дольше, чем оцинкованный G90 в морской, промышленной и сельской атмосфере. Панели GALVALUME по-прежнему не ржавеют после 30 лет эксплуатации во всех средах, кроме суровых морских. Расчетный срок службы покрытия из 55% Al-Zn (в годах до появления первой ржавчины) на основе этих 30-летних испытаний колеблется от 14 до 40 и более лет.

Обследование 82 неокрашенных крыш GALVALUME с малым уклоном (скат 1:12 или менее) возрастом до 22 лет в восточной части США подтверждает прогноз исследований и разработок о том, что крыши GALVALUME прослужат более 30 лет. Стальные кровли GALVALUME находятся в отличном состоянии и легко соответствуют своей 20-летней гарантии. По прошествии более 20 лет 55-процентное алюминиево-цинковое покрытие остается неповрежденным и защищает стальную основу от коррозии. Судя по внешнему виду, большинство крыш должны прослужить от 30 до 40 лет, прежде чем потребуется капитальный ремонт, например, покраска в полевых условиях.

Предварительно окрашенный лист GALVALUME

также продемонстрировал превосходную коррозионную стойкость в различных ускоренных испытаниях, атмосферных воздействиях и на зданиях. Он продемонстрировал такие же или лучшие характеристики, чем предварительно окрашенный G90, оцинкованный, в отношении коррозии на плоских участках, участках, поврежденных краской, сформированных участках и кромках капель крыши.

Типичные механические свойства:

Лист

GALVALUME, используемый для панелей SSR, имеет следующий диапазон механических свойств:

• Предел текучести: 40-60 тысяч фунтов на квадратный дюйм (276-414 МПа)
• Прочность на растяжение: 55–70 тысяч фунтов на квадратный дюйм (379–483 МПа)
• Общее удлинение: 18-36%
• Твердость: 50-65 HRB

Также доступны классы конструкционного качества, включая минимальный предел текучести 50 тысяч фунтов на квадратный дюйм (345 МПа) и 80 тысяч фунтов на квадратный дюйм (552 МПа). Требования к механическим свойствам изложены в спецификации ASTM A792/A 792M.

Технические данные, такие как свойства сечения и значения нагрузки для конкретных профилей панелей SSR, можно получить у производителей панелей GALVALUME SSR.

Воздействие на окружающую среду:

Благодаря небольшому весу модернизированные системы GALVALUME SSR могут быть установлены поверх большинства существующих неметаллических крыш, что исключает затраты на демонтаж и утилизацию неметаллических кровельных материалов, а также снижает нагрузку на свалки. Снятия и утилизации опасных асбестовых кровельных панелей на старых промышленных, правительственных и военных зданиях также можно избежать, установив модифицированные системы GALVALUME SSR непосредственно на такие крыши. Устранение отрывов также позволяет избежать воздействия погодных условий на внутреннюю часть здания и нарушения деятельности, происходящей внутри зданий.

Установка

Из-за большого разнообразия профилей панелей и конструктивных особенностей системы GALVALUME SSR должны устанавливаться в соответствии с практикой и деталями строительства производителей панелей SSR. SMACNA (Национальная ассоциация подрядчиков по листовому металлу и кондиционированию воздуха) Спецификации Руководства по архитектурному листовому металлу следует использовать в качестве руководства и основы для подробностей, где это применимо.

Структурные системы GALVALUME SSR обычно устанавливаются непосредственно на прогоны новых крыш. Скрытые зажимы крепятся к прогонам, а панели и зажимы GALVALUME SSR соединяются друг с другом путем формовки, опрессовки или защелкивания по швам. Зажимы имеют прорези и выступы, чтобы компенсировать тепловое расширение и сжатие.

Изоляция из стекловолокна

чаще всего используется в новых конструкционных системах GALVALUME SSR для снижения затрат на энергию и обеспечения шумоподавления. Изоляционные полотна устанавливаются непосредственно под панелями и натягиваются на несущие элементы конструкции. Нижняя сторона (по направлению к внутренней части здания) изоляции обычно имеет замедлитель пара, чтобы предотвратить проникновение влаги изнутри здания и последующую конденсацию воды на нижней стороне панелей SSR. Укупорочные системы и швы пароизолятора должны быть правильно герметизированы, а все проколы, проникновения или отверстия в пароизоляторе должны быть заделаны лентой. Пенопластовые изоляционные блоки также обычно используются для отделения панелей от прогонов, чтобы предотвратить тепловое короткое замыкание.

Для структурных систем GALVALUME SSR доступны совместимые аксессуары, отливы и желоба. Крупные блоки оборудования монтируются на бордюрах, которые расширяются и сужаются вместе с крышей, а небольшие проемы закрываются гибкими кровельными домкратами. Обшивка фронтонов, карнизов и парапетов также используется для защиты от воды и влаги. Другие специальные компоненты включают проходы, вентиляторы, иллюминаторы и желоба.

При модернизации конструкционный GALVALUME SSR устанавливается на подкаркасную систему, которая, в свою очередь, крепится к поверхности существующей крыши, чтобы обеспечить минимальный уклон 1/4:12 для новой крыши. Конструктивные элементы большинства существующих неметаллических крыш могут поддерживать легкие панели SSR и систему подрамников из конструкционной стали, которые весят от 2 до 5 фунтов на кв. фут. (9от 0,8 до 24,4 кг/кв. м.). Тем не менее, существующая конструкция крыши должна быть проанализирована, чтобы определить, сможет ли она выдержать предполагаемые нагрузки. Изоляционные покрытия могут быть установлены на подкаркасной системе так же, как и на новых крышах, или просто уложены непосредственно на существующую неметаллическую поверхность крыши. Следует предусмотреть вентиляцию полости между новой и старой крышами, чтобы избежать образования конденсата. Следует проконсультироваться с производителями панелей SSR по вопросам проектирования и установки системы подрамника для модернизации.

Архитектурные системы GALVALUME SSR обычно устанавливаются на металлическом или деревянном настиле, прикрепленном к конструктивной системе крыши. Для крепления панелей к настилу используются скрытые зажимы. Расстояние между зажимами и количество креплений на зажим определяются производителем панели SSR. Для изоляции настила от панели GALVALUME SSR следует использовать слой войлочной бумаги плотностью 30 фунтов или аналогичный. Изоляционно-гидроизоляционный слой особенно важен при установке системы GALVALUME SSR на химически обработанном деревянном настиле.

Поскольку архитектурные панели используются в эстетических целях, следует соблюдать осторожность при обращении с такими панелями и их установке. Окрашенные панели необходимо защищать от повреждений. Царапины на краске могут быть вызваны ходьбой по панелям или использованием неподходящих инструментов во время установки. Некоторые производители снабжают окрашенные панели съемной прозрачной пластиковой пленкой для защиты поверхности во время установки. Такие пленки должны быть удалены в течение одной недели после установки панелей.

С неокрашенными архитектурными панелями SSR GALVALUME также следует обращаться осторожно во время монтажа.

Следует использовать перчатки, чтобы не оставлять следов на руках, и следует избегать пеших прогулок, чтобы исключить истирание обуви и оставление следов. При использовании неокрашенных архитектурных панелей GALVALUME SSR необходимо проконсультироваться с производителями панелей. Требуется бережное обращение с такими панелями от производства до монтажа.

Другие инструкции по проектированию, установке и техническому обслуживанию систем GALVALUME SSR:

Стоячая вода:

Следует избегать условий стоячей воды, предусмотрев дренаж воды с кровельных панелей и вокруг проходов через крышу. Производители панелей SSR могут предоставить информацию об установке.

Каскадная вода:

Попадание воды каскадом с более высоких крыш на нижние панели крыши может вызвать эрозию краски и металлического покрытия GALVALUME SSR. Следует проконсультироваться с производителями панелей в отношении ожидаемых больших объемов слива дождевой воды из GALVALUME SSR.

Снег и лед:

В районах с сильным снежным покровом требуются специальные конструктивные решения для компенсации дополнительных снеговых нагрузок, соскальзывания снега с крыши и обледенения карнизов. Рекомендации по проектированию кровельной системы следует обсудить с производителями панелей SSR.

Установка

Дополнительные материалы:

Медь, свинец и незащищенная сталь не должны использоваться с панелями GALVALUME SSR. Аналогичным образом, панели GALVALUME SSR не должны вступать в прямой контакт с влажной и/или обработанной погодой древесиной или незатвердевшим бетоном. Древесина удерживает влагу, а атмосферостойкая обработка содержит коррозионно-активные химические вещества, которые могут сократить срок службы панели при прямом контакте. Незатвердевший бетон очень щелочной и может повредить алюминиево-цинковое покрытие. Должны использоваться совместимые долговечные оклады, такие как GALVALUME и алюминиевый лист.

Крепеж:

Для систем GALVALUME SSR следует использовать совместимые крепежные детали с длительной коррозионной стойкостью. Рекомендации по подходящим крепежным элементам можно получить у производителей панелей и крепежных элементов.

Герметики:

Следует использовать герметики хорошего качества, которые обеспечивают долгосрочную упругость и гибкость, необходимые для герметизации соединений в течение всего срока службы панели GALVALUME SSR. Следует избегать герметиков с уксусной кислотой. За конкретными рекомендациями обращайтесь к производителям панелей SSR или герметиков.

Сливы кондиционера:

Сливная вода из кондиционеров содержит растворенную медь из конденсаторных змеевиков. Слив этой дренажной воды из крышных блоков на панели GALVALUME SSR может вызвать быструю коррозию алюминиево-цинкового покрытия. Конденсат от кондиционеров должен отводиться через пластиковую трубу, протянутую как минимум до водосточного желоба, но предпочтительнее до земли.

Очистка:

После монтажа панели GALVALUME SSR необходимо подмести, чтобы удалить грязь и мусор, такой как неиспользуемые крепежные детали, металлические опилки и отверстия, стержни заклепок и куски гидроизоляции. Например, металлические отверстия могут быстро заржаветь и их легко принять за ржавчину листа GALVALUME.

Стоимость

Структурная система GALVALUME SSR представляет собой недорогую альтернативу неметаллическим крышам, особенно с учетом стоимости жизненного цикла. Из-за своего меньшего веса система GALVALUME SSR также снижает требования к несущей конструкции в новом строительстве. Аналогичным образом, в проектах модернизации структурные системы GALVALUME SSR обычно могут быть установлены непосредственно поверх старой крыши, что устраняет необходимость отрыва. Это экономит трудозатраты и затраты на утилизацию, а также позволяет избежать нарушения работы внутри здания. Системы GALVALUME SSR также могут быть установлены круглогодично.

По сравнению с различными типами неметаллических кровельных систем с малым уклоном, конструкционная GALVALUME SSR, по прогнозам, будет иметь самую низкую стоимость жизненного цикла. Например, ожидается, что через 40 лет неметаллическая кровельная система для школ в Алабаме будет стоить в два-четыре раза больше, чем конструкционная GALVALUME SSR. (см. таблицу) . Для уточнения стоимости конструкционных и архитектурных систем GALVALUME SSR свяжитесь с производителями панелей.

Прогнозируемая стоимость крыши на 40 лет — школьная система Таскалуса, Таскалуса, AL

Материал	Стоимость установки	Общее обслуживание	Общая стоимость крыши за 40 лет
ССР	$5,05 кв/фут	$0,69 кв/фут	$5,74 кв/фут
Наращивание	3,00	18,15	21. 15
ПВХ	3,25	10,98	14,23
ЭПДМ	3.10	6,68	9,78
ПИБ	3,50	8,18	11,68

Гарантия

Для систем GALVALUME SSR доступны как 20-летняя гарантия качества материала, так и гарантия герметичности крыши. Гарантии на лакокрасочные системы также распространяются на цвет, выцветание, меление и целостность пленки. Производители панелей и красок GALVALUME SSR выдают такие гарантии по запросу для определенного здания. В зависимости от типа и объема гарантии может потребоваться дополнительная плата. За подробностями следует обращаться к производителям панелей и красок GALVALUME SSR.

Техническое обслуживание

Требуется минимальное обслуживание панелей GALVALUME SSR.
