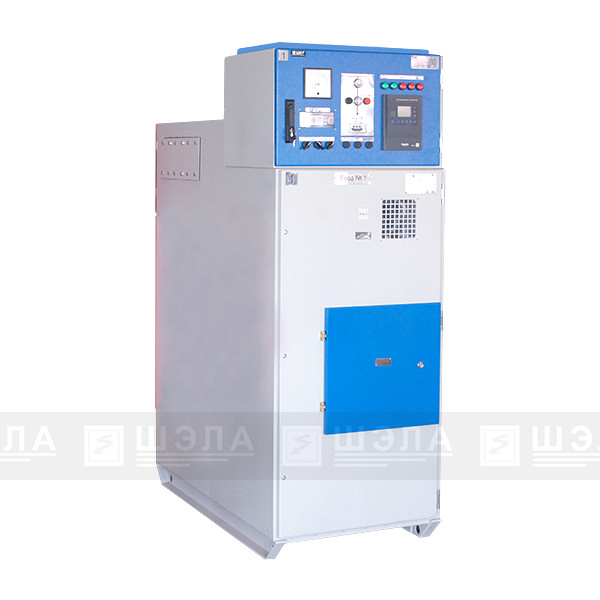

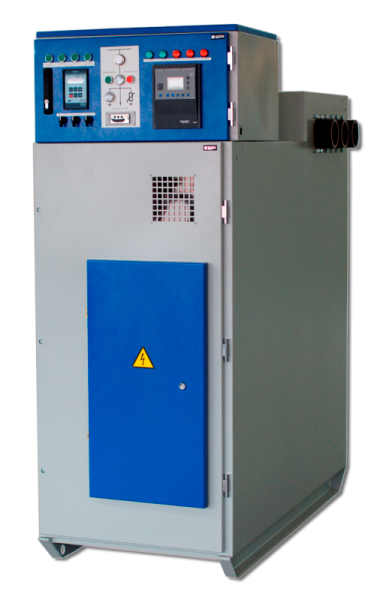

КРУ-РН-КЕМ/kz на напряжение 6 кВ
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
- Описание
- Характеристики
Описание
Назначение
Предназначены для распределения электрической энергии напряжением 6 кВ частотой 50 Гц, в условиях шахт и рудников не опасных в отношении взрыва газа и пыли.
Особенности
- Двухстороннее обслуживание;
- Пожаробезопасная конструкция;
- Вакуумный выключатель на выкатном элементе в нижней части для возможности оперативной замены, с возможностью выката на откидную площадку;
- Размещение аппаратуры вспомогательных цепей в отдельном съемном релейном шкафу, который полностью изолирован от силовых токоведущих цепей
- Поставка в полной заводской готовности с проведенными типовыми испытаниями;
- Применение современных материалов, компонентов и технологий – как следствие высокая надежность и длительный срок службы;
- Возможность подключения аппаратуры технологической автоматики, дистанционного управления, телемеханики и дополнительной защиты, установленной вне шкафов.
Характеристики
| Габаритные размеры (ШхГхВ), мм | 800x1400x1700 мм |
| Масса одного шкафа, кг | от 600 кг |
| Номинальное напряжение, Кв | 6 кВ |
| Номинальный ток главных цепей шкафов, A | до 1250 А |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | до 25 кА |
| Номинальный ток электродинамической стойкости главных цепей, кА | до 40 кА |
| Содержание рудной пыли в окружающей среде | не более 8 мг/м3, пыль невзрывоопасная, среда не содержащая едких паров и газов в концентрациях, разрушающих металл; |
| Степень защиты оболочки со стороны фасада | не менее IP 54 по ГОСТ 14254-96 |
| Условие эксплуатации | от минус 10 до плюс 35°С, У3 по ГОСТ 15150-69 относительная влажность при +35°С до 95 %; |
Документы
Декларация соответствия КРУ-РН
866.
Обязательный сертификат соответствия КРУ РН
360.9 Кб
Сертификат CT-KZ КРУ РН
1.5 Мб
Сертификат соответствия КРУ РН
1.9 Мб
ТОиРЭ КРУ РН
834.9 Кб
Буклет ШЭЛА – флипбук страница 1-16

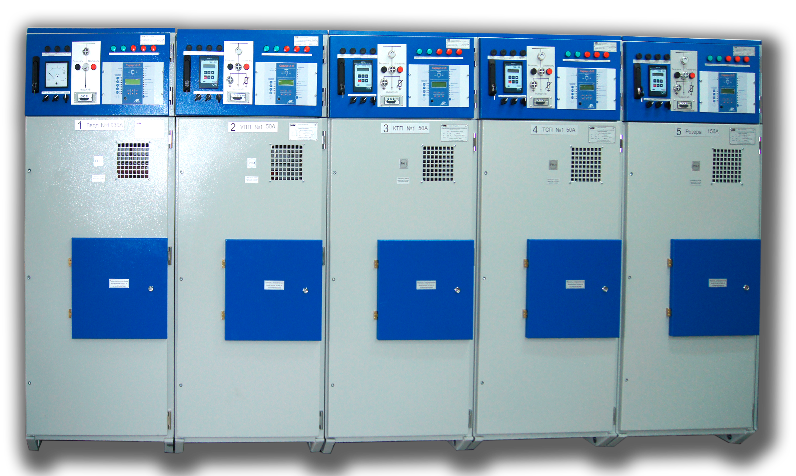

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕУСТРОЙСТВА РУДНИЧНЫЕ типа КРУ-РНДля рудников , шахт и карьеров не опасных по взрыву пыли и газа. Исполнение РН-1, степень защиты IP54.www.shela71.rucompany shela •КРУ-РН-6-ВВ Комплектные распределительные устройства с вакуумными выключателями •КРУ-РН-1ВК с вакуумными контакторами для прямого пуска одного электродвигателя •КРУ-РН-2ВК с вакуумными контакторами для прямого пуска двух электродвигателей •КРУ-РН-3ВК с вакуумными контакторами для прямого пуска трех электродвигателей •КРУ-РН-Р-2ВК – с вакуумными контакторами для реверсивного пуска одного электродвигателя •КРУ-РН-ВНТ с элегазовым выключателем нагрузки 6кВ 630А •РВВш-6-400 Реверсор шахтный •КРУ-РН-УПП-6кВ с устройством плавного пуска и останова высоковольтных электродвигателей •КРУ-РН «Каскад» для каскадного разгона нескольких эл.
двигателей от одного УПП www.shela71.ru
КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ РУДНИЧНЫЕДля рудников , шахт и карьеров не опасных по взрыву пыли и газа.Исполнение РН-1, степень защиты IP54.www.shela71.ruwww.shela71.ru •Карьерные трансформаторные подстанции КТП-РН 100-160-250-400-630-1000-1600-2500кВА 6/0,4-0,69кВ •Передвижные карьерные трансформаторные подстанции ПКТП-РН 100-160-250-400-630-1000-1600кВА 6/0,4-0,69кВ •Карьерные распределительные пункты – КРП-6кВ •ЯКНО-6кВ УХЛ1 •Комплектные распределительные устройства наружной установки КРУН-6кВ УХЛ1 company shela
РУДНИЧНОЕ ЭЛЕКТРООБОРУДОВАНИЕ ДЛЯ ЭЛЕКТРОВОЗНОЙ ОТКАТКИДля рудников , шахт и карьеров не опасных по взрыву пыли и газа. Исполнение РН-1, степень защиты IP54.www.shela71.ru •Автоматизированные тяговые преобразовательные установкиcompany shela АТПУ-500/275 500А 275В, АТПУ-500/600 500А 600В, АТПУ-1250/275 1250А 275В •Тяговые преобразовательные подстанции ТСП-РН-160кВА 6/0,23кВ, ТСП-РН-400кВА 6/0,23кВ. •Щит постоянного тока ЩПТ-1000/275В 1000А 275В •Выключатель рудничный постоянного тока ВАРП-250 УХЛ5, ВАРП-500 УХЛ5, ВАРП-1000 УХЛ5.
www.shela71.ru
АППАРАТУРА УПРАВЛЕНИЯ стрелочными переводами и транспортной сигнализацией на рельсовом и автомобильном рудничном транспортеДля рудников , шахт и карьеров не опасных по взрыву пыли и газа.Исполнение РН-1, степень защиты IP54. Блок управления светофорами БУС-2, БУС-4 Пост кнопочный ПКЕ-222 Сигнализатор рудничный СР-104 Кабельный ящик КЯ-20 Датчик троллейный ДТ-1 Светофор СФ-2КЗ Светофор СФ-2СЖ Табло сигнальное ТС-БЛ «Берегись локомотива» Табло сигнальное ТС-БП «Берегись контактного провода»www.shela71.ruwww.shela71.ru company shela
АППАРАТЫ ОСВЕТИТЕЛЬНЫЕ ШАХТНЫЕДля рудников , шахт и карьеров не опасных по взрыву пыли и газа. Исполнение РН-1, степень защиты IP54.АОШ-1 фазные и 3-х фазные Мощностью: 0,25-0,4-0,8-1,6-2,5-5,0кВА Напряжение сети: 1140/660В; 660/380В: Напряжение выходное: 380/220; 220/127; 36В Схемы АОШ с АВР ; ИБП ,; АС/DC.; АПВ; С функцией самоконтроля реле утечки тока С функцией контроля утечки тока в сетях 220-127В Микропроцессорная защита, с дисплеем на панели АОШ , от токов К.
З. по 2-м отх. фидерам ; С функциями дистанционного управления и передачи инф. по RS-485 Переходные аппараты Р=5,0кВА, Uсети 660-380/380-220В для питания электрооборудования общепромышленного исполнения – вентиляторы, насосы и т.д. Напольного и настенного исполнения Повышенной прочности , для зоны ведения буровзрывных работ Мобильные аппараты Р=4,5кВА, Uсети 660-380/220-127В для питания переносного электроинструмента общепромышленного исполнения при ведении строительно-монтажных работwww.shela71.ru Модуль универсального электропитанияcompany shela типа МУП-РН-2х63А с АВР в составе: -АОШ-1,6-1Ф-660-380/220-127-36В; -АОШ-5,0-3Ф-660-380/380-220В; -АОШ-5,0-3Ф-660-380/220-127В; -АОШ-4,5-1Ф-660-380/220-24 с ИБП. Мобильный аппарат АОШ-4,5-1Ф-660-380/220 для производства строительно- монтажных работ www.shela71.ru
РУДНИЧНОЕ ЭЛЕКТРООБО ПРОСТРАНСТВА Для рудников , шахт и карьеров не опасных по взрыву Ввод 6кВ Комплектные трансформаторные КТП-РН от 160кВА до 1600кВА наwww.shela71.ruСтанция управления электроприводамиСУЭП-2х250-14 УХЛ5 Модуль подземной подстанцииСтанция управления электроприводамиСУЭП-2х100-8 УХЛ5Шкаф распределительныйрудничный ШР-ПП-РН-400÷1600Аcompany shela Пускатели рудничные ПР-0,3÷160А навесное исполнение
ОРУДОВАНИЕ ДЛЯ ЭРГОНОМИКИ ГОРНОЙ ВЫРАБОТКИ у пыли и газа.
Исполнение РН-1, степень защиты IP54.подстанции однофидерные и многофидерные Ввод 6кВапряжением 6кВ/0,4-0,69кВwww.shela71.ru Станция управления насосами СУН Станция управления конусными и щековыми дробилкамиМПП-2х1600 с АВР Пульт управления конусными и щековыми дробилкамиМодуль универсального электропитания Пускатели рудничные Пускатели рудничныетипа МУП-РН-2х63А с АВР в составе:-АОШ-1,6-1Ф-660-380/220-127-36В; прямого пуска ПР-10÷800А с устройством плавного пуска ПРМ-10÷800А-АОШ-5,0-3Ф-660-380/380-220В; реверсивные ПРР-10÷800А с частотным регулированием ПРЧ-10÷800А-АОШ-5,0-3Ф-660-380/220-127В;-АОШ-4,5-1Ф-660-380/220-24 с ИБП. www.shela71.ru

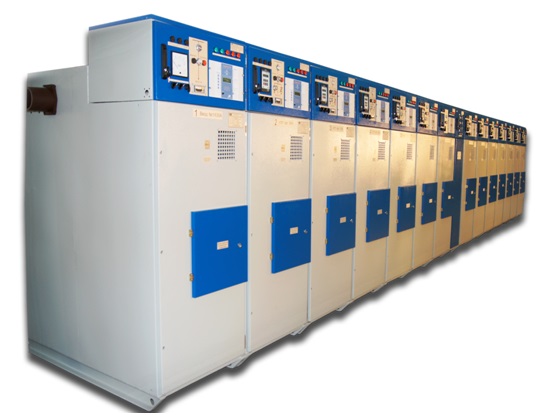

АВТОМАТИЗИРОВАННАЯ СИС ВОДООТЛИВНОЙ УСТАНОВКО Для рудников, карьеров и шахт не опасных по взрыву КРУ-РН-6-ВВ УХЛ5 РН1 Комплект коммутационных ячеек КРУ-РН для каскадного Комплектные распределительные разгона и останова нескольких электродвигателей от одного устройства с вакуумными выключателями устройства плавного пуска УППВ-6-РН Устройство плавного пуска – останова высоковольтных электродвигателей насосных агрегатов типа УППВ-6-РН 6кВ на токи 70А-140А-250А УХЛ5 РН-1 IP54ВОЛСwww.
shela71.ruКомплект электрооборудования плавного пуска высоковольтных ЭлектрозадвижкиСтанция СУЭП-250-2-14 УХЛ5 РН1 IP54электродвигателей типа КППВЭ-6 – предназначен для поочередного ЭлектрозадвижкиСтанция управления дренажными и заливочнымиплавного пуска и останова нескольких электродвигателей насосных насосами, электроприводами задвижек и другимиагрегатов от одного устройства плавного пуска – УППВ-6-РН. вспомогательными механизмами водоотлива. Типовая структурная схема автоматизации Modbus RTU (RS-48 У ЦПУ Датчики: Станция управления Датчики: Станция – температуры насосом – температуры нас ПЛК – давления СУН-1 – давления СУ – расхода – расходаАвтоматизированная система – вибрации ПЛК – вибрации оперативно-диспетчерского управления (АСОДУ) ПЛК КУ-92 Станция управления Шкаф управления КУ-92 Станция управления Шкаф электроприводами насосом электроприводами н СУЭП-1 ШУН-1 СУЭП-2 Ш – 0,4/0,69кВ – 0,4/0,69кВ – 6кВ – 6кВ – прямой пуск – прямой пуск – УПП – УПП – ПЧ – ПЧ Пульт Пульт местного местного управления управления АРМ оператора Шкаф серверный Пульт Пульт Пульт Пульт (ШТК) местного местного местного местногоcompany shela управления управления управления управления Насос Насос Насос главного Насос Насос Насос глав дренажный заливочный водоотлива дренажный заливочный водоотли
СТЕМА УПРАВЛЕНИЯ ГЛАВНОЙ ОЙ РУДНИКА АСУВ «КАСКАД»у газа и пыли.
Исполнение РН-1 степень защиты IP54. Гидравлическая схема автоматизированной главной водоотливной установки.Электрозадвижкиwww.shela71.ru Участковый водоотлив рудника, шахтыглавной водоотливной установки. Станция управления насосами Блок контроля уровня СУН-XXX-РН-УХЛ5 IP54 с функцией БКУ-РН УХЛ585) плавного пуска электродвигателей насоса.Уровень 0…10В Аварийный уровень Уровень 0…10В Верхний уровень Уровень 0…10В Нижний уровень «Сухой» ход Примеры отображения информации на панели ЦПУ управления Датчики: Станция управлениясосом – температуры насосомУН-2 – давления СУН-5 – расходаф управления – вибрации насосомШУН-2 ПЛК Блок контроля уровня БКУ КУ-92 Станция управления Шкаф управления электроприводами насосом СУЭП-5 ШУН-5 4…20мА – 0,4/0,69кВ – 6кВ – прямой пуск Водосборник главного – УПП водоотлива – ПЧ Ввод 0,4/0,69кВ Пульт (6кВ) местного управления Пульт Пульт местного местного управления управлениявного Насос Насос Насос главного www.shela71.ruива дренажный заливочный водоотлива
www.
shela71.ru АУК-2012. Аппаратура управления конвейерами и др Для рудников, карьеров и шахт не опасных по взрывуcompany shela
www.shela71.ruругими механизмами поточно-транспортной системыгаза и пыли. Исполнение РН-1 степень защиты IP54. www.shela71.ru
ПУСКАТЕЛИ РУДНИЧНЫЕ Для рудников , шахт и карьеров не опасных по взрыву пыли и газа. Исполнение РН-1, степень защиты IP54.Uсети=380-660-1140В Iном=0,3÷800А.ПР – прямого пуска ПР-10÷800А УХЛ5ПРР – реверсивного типа ПРР-10÷800А УХЛ5ПРМ – с устройством плавного пуска ПРМ-10÷800А УХЛ5ПРЧ – с частотным регулированием ПРЧ-10÷800А УХЛ5ПРШ – с ручным управлением ПРШ-10÷250А УХЛ5ПРА – для автоматизации приводов стрелочных переводов ПРА-10÷63 УХЛ5АПР – для рудничных электроинструментов АПР-2,5; АПР-5,0 УХЛ5ПП – в корпусах повышенной прочности для работ в условия забояпри ведении буровзрывных работН – навесного исполненияIT- с функциями управления, сбора и передачи информации по RS-485.www.shela71.ruwww.shela71.ru company shela
ВЫКЛЮЧАТЕЛИ РУДНИЧНЫЕ ФИДЕРНЫЕДля рудников , шахт и карьеров не опасных по взрыву пыли и газа.
Исполнение РН-1, степень защиты IP54. U=380-690В на токи до 1000АР – с ручным управлением ВР-63 УХЛ5ДУ – с дистанционным управлением ВР-160 УХЛ5ДО – с дистанционным отключением ВР-250 УХЛ5РУ – со встроенным реле утечки ВР-400 УХЛ5ДУ-РУ – с дистанционным управлением и встроенным реле утечки ВР-630 УХЛ5EL – c электронным блоком защиты управления ВР-800 УХЛ5ПП – в корпусах повышенной прочности для работ в условия забоя при ведении ВР-1000 УХЛ5буровзрывных работН – навесного исполненияIT- с функциями управления, сбора и передачи информации по RS-485.www.shela71.ru ШКАФЫ АВР РУДНИЧНЫЕ www.shela71.ru Шкаф – АВР 2х63 УХЛ5 Шкаф – АВР 2х160 УХЛ5 Шкаф – АВР 2х250 УХЛ5 Шкаф – АВР 2х400 УХЛ5 Шкаф – АВР 2х630 УХЛ5 Шкаф – АВР 2х800 УХЛ5 Шкаф – АВР 2х1000 УХЛ5company shela
КОММУТАЦИОННОЕ ОБОРУДОВАНИЕДля рудников , шахт и карьеров не опасных по взрыву пыли и газа.Исполнение РН-1, степень защиты Ip54.www.shela71.ruКабельные ящики КЯШкаф телефонный ШТККЯ-10 УХЛ5 ШТК-10, ШТК-20, ШТК-30…ШТК100 УХЛ5.
КЯ-20 УХЛ5КЯ-30 УХЛ5КЯ-100 УХЛ5Коробки соединительныерудничные повышенной прочностиКСР-400-ПП УХЛ5 690В 400А Коробки соединительные Муфта тройниковая рудничные КСР МТ-1 УХЛ5 36В 63А КСР-63 УХЛ5 690В 400А КСР-125 УХЛ5 690В 400А Светильник КСР-250 УХЛ5 690В 400А НСР-01-100-LED-36В КСР-400 УХЛ5 690В 400А КСР-630 УХЛ5 690В 400А company shelawww.shela71.ru
МЕТАЛЛОКОНСТРУКЦИИ ДЛЯ МОНТАЖАОБОРУДОВАНИЯ И ПРОКЛАДКИ КАБЕЛЯ ·Подставка под электрооборудование ПЭ ·Металлический настил СМН ·Анкер К675 ·Зажим троссовый К676 ·Муфта натяжная К805 ·Кронштейн крепления светофора КрС-1 ·Лоток НЛ ·Крышка лотка НЛ ·Полоса перфорированная К107 ·Профиль зетовый К239 ·Швеллер перфорированный К225 ·Уголок перфорированный К237 ·Кабельный лоток перфорированный КЛ ·Анкерный болт АБ ·Анкерный болт с кольцом АБКл ·Анкерный болт с крюком АБКр ·Подвес кабельный силовой ПКС ·Подвес кабельный перекидной ПКП ·Подвес кабельный контрольный ПКК ·Подвес кабельный ПК ·Элемент ограждения ЭлОР ·Дверь решетчатая ДР ·Стойка ограждения СтО ·Заземлитель 3-1 ·Полоса заземления ПЗ ·Пожарный щит комплектный ПКЩ-1 ·Комплект средств безопасности КСБ-1 ·Пожарный ящик для песка ПЯ ·Кронштейн крепления огнетушителя КрОwww.
shela71.rucompany shela www.shela71.ru
ЭЛЕКТРОЩИТОВОЕ ОБОРУДОВАНИЕ Для объектов промышленного и гражданского строительства Электрооборудование 6-10кВ. Мощностью от 25 до 2500кВАwww.shela71.ru·КТП – Подстанции наружной установки типа (2) КТПН – 250…2500 6(10)/0,4кВ-У1·Утепленные модульные типа (2) КТПНУ-250…2500 6(10)/0,4кВ-У1·Комплектные трансформаторные подстанции киоского типа (2) КТП-63…1600 6(10)/0,4кВ-У1.·Передвижные комплектные трансформаторные подстанции карьерные КТПК(ПКТПК)-25…1000/6(10)/0,4(0,69)кВ-У1·Мачтовые подстанции типа КТПМ-25…250 6(10)/0,4кВ-У1·Пункты коммерческого учета ПКУ-6(10)кВ-У1 ·Панели распределительных счетов ЩО-70, ЩО-91 ·Камеры сборные серии КСО-366 ·Камеры сборные серии КСО-386 ·Камеры сборные серии КСО-393www.shela71.ru Вводно-распределительные устройства серии ВРУ-1, ВРУ-3 company shela Вводно-распределительные устройства серии ВРУ-8500 Шкафы распределительные серии ШР-11, ШРС-1 Пункты распределительные серии ПР-11 Пункты распределительные серии ПР-8000 Шкафы распределительные низкого напряжения ШР-НН Ящики управления серии СУ-Я5000 Ящики управления серии СУ-ЯС5000 Ящики управления серии СУ-РУСМ5000 Ящики и шкафы серии УАВР-БУ(ПУ)8250 Ящики и шкафы серии УАВР-БУ(ШУ)8250 Ящики и шкафы серии УАВР-Я8300 Ящики и шкафы серии УАВР-ЩАП Станция управления насосами СУН Щиты этажные УЭРМ, ЩЭ Щиты квартирные ЩК
