Круг абразивный что такое – виды абразивных дисков, их марировки

alexxlab | 19.04.2020 | 0 | Разное

Содержание

виды абразивных дисков, их марировки

По устоявшейся традиции один из самых распространенных инструментов для абразивной обработки – круг шлифовальный. Это связано с тем, что такие изделия с незапамятных времен производились в виде диска с отверстием посередине и использовались для вращательной шлифовки металла, дерева и камня. Применяемый для этих же целей современный инструмент имеет самые разнообразные формы (диск, цилиндр, конус, тарелка, чашка), но в обиходе и технической литературе по-прежнему называется шлифовальным кругом. Материалом для изготовления таких абразивных кругов служит композит, состоящий из прочной основы, равномерно заполненной мелкими режущими зернами. В древности для этих целей использовали природные минералы, в основном твердые песчанки, а в наше время все абразивные композиты искусственные. Шлифовальные круги имеют множество разновидностей и типоразмеров и применяются как при шлифовке приводным инструментом (на болгарках и прямошлифовальных машинках), так и для работы на промышленных шлифовальных станках.

Назначение шлифовальных кругов

Шлифовальный инструмент предназначен для удаления поверхностного слоя материала в целях придания детали заданных геометрических размеров или требуемой шероховатости поверхности. Кроме того, прямой шлифовальный диск используется для обдирки литых заготовок, зачистки сварных швов, а также удаления окалины, ржавчины и других загрязнений с поверхности металлических изделий. Различные формы шлифовальных кругов позволяют производить механическую обработку и шлифовку не только прямых, но и криволинейных поверхностей. При этом абразивный инструмент может выступать в роли шаблона для профиля обрабатываемой поверхности. Тонкая шлифовка выполняется для придания поверхности изделия необходимого класса чистоты. Для этого используют полировальные диски с очень мелким зерном и мягкой связкой. Еще одна область использования шлифовальных кругов — заточка различного инструмента: столярного, слесарного и металлорежущего, используемого на станках.

Отдельную категорию составляют шлифкруги с хвостовиком, предназначенные для работы ручным приводным инструментом с зажимными патронами.

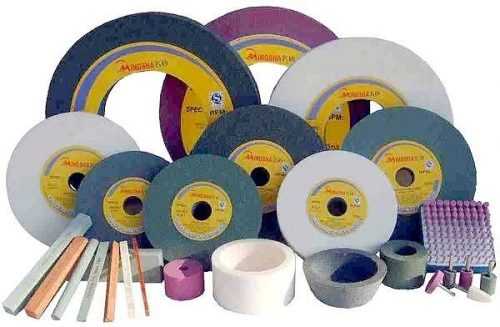

Виды шлифовальных кругов

Существуют различные классификации видов шлифовальных кругов, основанные на их технических характеристиках: по форме, по марке абразива, по виду связки, по зернистости. Совокупности таких параметров определяют вид обработки, для которой может использоваться тот или иной абразивный диск. По производственному назначению они делятся на шлифовальные (для грубой и тонкой шлифовки) и зачистные (обдирочные). Первые применяют для всех типов шлифования и заточки, а вторые — для очистки металлических поверхностей от различных загрязнений.

Один из самых распространенных подвидов шлифкругов, имеющий собственное название, — это наждачные круги, используемые в электроточилах.

Шлифовальные

Абразивные диски, используемые для механообработки, заточных операций, шлифовки и полировки, обобщенно называют шлифовальными. В основном, их применяют для удаления неровностей и уменьшения шероховатости поверхностей на изделиях из минеральных материалов и различных металлов. Существует большое количество форм и типоразмеров такого инструмента, большинство из которых предназначено для шлифовальных работ по металлу. Кроме самых обычных шлифкругов с прямым профилем, которые повсеместно используют для заточки инструмента и обработки плоских поверхностей, существует множество других типов специальной формы. К примеру, тарельчатые круги применяют для обработки зубьев долбяков и фрез, конические — для шлифовки резьбы, чашки — для торцевого шлифования. Также существуют шлифкруги для полировочных работ по плоским и профильным поверхностям.

Обдирочные

Одна из разновидностей вращательного шлифовального инструмента – круг зачистной. По этому названию можно понять, что их применяют для зачистки поверхностей перед основными операциями механообработки или сварки. Эти шлифкруги имеют прямой профиль (тип по ГОСТ № 1), и поэтому еще одно наименование такого инструмента — диск зачистной. Они используются для обработки литья и сварных швов, а также для удаления заусенцев, ржавчины и старых лакокрасочных покрытий. Если зачистной диск применяется для снятия корок и окалины с литых заготовок и поковок, то он называется обдирочный. В процессе работы зачистные круги подвергаются сильному ударному воздействию, поэтому в качестве связки в них используют бакелитовые смеси.

Обозначения шлифовальных кругов по ГОСТ

Основными характеристиками шлифовальных кругов являются его форма, геометрические размеры, типы абразива и связующего материала, твердость и скоростные параметры. При маркировке абразивных кругов различные производители ориентируется как на старые, так и на новые редакции ГОСТ, но в целом она содержит одну и ту же информацию с небольшими отличиями, которые, в основном, касаются обозначений зернистости и твердости. Технические параметры шлифкругов могут наноситься на внешнюю поверхность диска как в виде одной строки, так и отдельными информационными блоками.

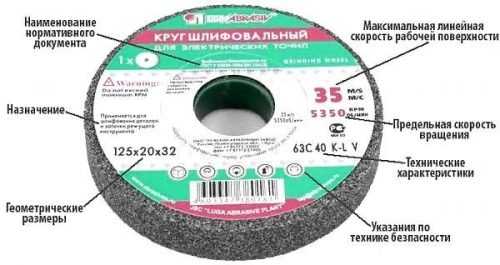

Однострочная маркировка шлифовального круга, изображенного ниже, выглядит так: 125х20х32 63С 40 К-L V 35 м/с ГОСТ 52781-2007. Если с размерами и скоростью в этой строке все понятно, то остальные параметры требуют расшифровки. 63С означает, что шлифовальный круг изготовлен из зеленого карбида кремния, 40 — код зернистости, K-L — тип твердости, V — керамическая связка. Хотя полный формат ГОСТ маркировочной строки включает в себя десять полей: [Тип] [Размеры] [Марка абразива] [Зернистость] [Твердость] [Структура] [Связка] [Линейная скорость] [Класс точности] [Класс неуравновешенности] [Нормативный документ], – обозначения некоторых характеристик в маркировке реальных изделий могут опускаться.

Форма круга

ГОСТ 52781—2007 описывает шлифовальные круги двадцати четырех форм, каждому из которых присвоено название и цифровой код, указываемый в первом поле маркировки. К примеру, самый массовый шлифкруг прямого профиля имеет код «1», а чашечный конический, который в обиходе называют «чашка шлифовальная» — «11». Кроме них, в перечне ГОСТ присутствует множество форм с различными вытачками и профилированными рабочими поверхностями, среди которых самые распространенные — это тарельчатые шлифовальные круги.

Размер

В этом же ГОСТ приводятся таблицы с нормативными размерами каждой формы шлифовальных кругов, которые указываются во втором поле маркировочной строки. Для шлифкруга прямого профиля установлен размерный ряд из тридцати диаметров в интервале от 6 до 1250 мм, при этом каждому диаметру соответствует определенный набор значений посадочных отверстий и толщин. Профильные шлифовальные круги имеют гораздо меньше вариантов диаметров: от четырех до десяти.

Вид абразива

Третье поле маркировки шлифовального круга содержит код марки абразива, использованного при его изготовлении. Самыми распространенными среди них являются электрокорунд и карбид кремния. В зависимости от процентного содержания оксида алюминия электрокорунд делится на белый (обозначение сортов — от 22А до 25А) и нормальный (12А÷16А). Кроме того, существует несколько его разновидностей с добавками оксидов хрома, циркония и титана, которые применяют в шлифкругах специального назначения. В качестве абразива используют два вида карбида кремния: черный и зеленый. Сорта первого обозначаются литерами от 52С до 55С, а второго — от 62С до 64С.

Карбид кремния тверже электрокорунда, но более хрупок, менее теплостоек и хуже удерживается связующим материалом шлифовального круга.

Зернистость

Значение зернистости указывают в четвертом поле маркировки. Этот параметр определяет класс чистоты поверхности после ее обработки шлифовальным кругом: чем меньше размер зерна абразива, тем меньше ее шероховатость. Но мелкое зерно не позволяет снимать большие припуски, что снижает производительность шлифования. Этот параметр необходимо выбирать в соответствии с видом обработки: для обдирки использовать шлифкруги с крупным зерном, а для шлифовки и заточки — с мелким.

В разных ГОСТ и для разных материалов используют отличные друг от друга системы обозначения зернистости шлифовальных кругов. В приведенном выше примере применено обозначение по ГОСТ 3647-80, в соответствии с которым код зернистости необходимо умножить на десять, в результате чего получится примерный размер зерна в микронах. «Примерный» — потому что по таблице ГОСТ числу 40 соответствует интервал в 400–500 мкм. В ГОСТ Р 52381-2005 используется международное обозначение зернистости, которое состоит из буквы F и числа. Эта кодировка подчиняется следующему правилу: чем больше число в обозначении, тем меньше размер зерна. Например, при F 10 размер зерна равен 2085 мкм, а при F 100 — 129 мкм.

Твердость

Коду твердости отведено пятое поле маркировки шлифкругов. В данном случае речь идет не об абразиве, а о твердости шлифовального круга, которая в большей степени зависит от вида и качества связующего материала. Этот параметр напрямую влияет на способность шлифовального круга самозатачиваться в процессе обработки материала, т. е. очищаться от поврежденных и затупившихся частиц абразива и таким образом восстанавливать свою режущую поверхность. В соответствии с ГОСТ Р 52587-2006 установлено восемь видов твердости, каждому из которых присвоено несколько латинских букв для обозначения диапазона твердости внутри отдельного вида. Первый вид именуется «весьма мягкий» и обозначается литерами F и G, а последний — «чрезвычайно твердый» (буквы от V до Z). В нашем примере шлифовальный круг обозначен K-L и относится к среднемягким.

Структура

В шестом поле маркировочной строки указывают код структуры шлифовального круга. В данном случае слово «структура» означает соотношение объема абразивных частиц к общему объему изделия. Этот параметр характеризуется понятием «плотность»: чем больше зерен в единице объема, тем выше плотность структуры, а ее состав более абразивен. Плотность структуры имеет 12 градаций, разбитых на четыре группы: от «плотной» (1÷4) до «высокопористой» (11 и 12). У нашего шлифовального круга этот параметр в маркировке отсутствует, но на верхней части этикетки написано: «для электрических точил». Поэтому он, скорее всего, имеет среднюю структуру (5÷7).

Вид связки

Шлифовальные круги сохраняют свою форму и эксплуатационные качества благодаря связующим материалам (связкам), которые обеспечивают работу на заданных скоростях и удерживают в своем объеме абразивные зерна. Основных видов таких связок всего три, и их коды указываются в седьмом поле маркировки шлифкругов. Керамическая состоит из смеси традиционных неорганических веществ (кварцевого песка, глины, полевого шпата и пр.), которые спекаются в жесткий и теплостойкий, но достаточно хрупкий композит. Этот вид связки обозначается буквой V. Бакелитовую связку изготавливают на основе бакелита — твердого и прочного термореактопласта, и она обозначается латинской буквой B. Это два наиболее распространенных вида связующих материалов, используемых при производстве шлифовальных дисков. Основой третьей связки, которая применяется гораздо реже, является вулканизированный синтетический каучук, поэтому она называется «вулканит» (обозначается буквой R). На рисунке ниже по центру бакелитовый, а по краям — керамические шлифкруги.

Скорость вращения

В восьмом поле маркировочной строки указано максимальное значение окружной скорости (т. е. предельной скорости резания). В нашем случае она равна 35 м/с. Скорость резания — это один из главных параметров любого режущего инструмента, и она легко пересчитывается в количество оборотов в минуту. Тем не менее, большинство производителей на своих шлифовальных кругах помимо окружной скорости также указывают предельную скорость вращения.

Класс точности

Классы точности шлифовальных кругов регламентируют допустимые отклонения всех трех геометрических размеров, допуски на эксцентричность и непараллельность, возможность наличия и размер дефектов, а также размер и плотность посторонних включений. Всего существует три класса точности, которые указывают в девятой позиции маркировки. Первый обозначается буквами АА и относится к шлифкругам, предназначенным для высокоточной обработки. По двум другим (А и Б) изготавливают инструмент общего назначения.

Класс неуравновешенности

Последний параметр, код которого завершает маркировочную строку, — это класс неуравновешенности шлифовального круга, который указывает на равномерность распределения массы по объему. Его величина зависит от качества подготовки и обработки смеси связки и абразива, а также от геометрической точности круга. Всего существуют четыре класса неуравновешенности, которые в маркировке обозначаются цифрами с 1 до 4.

Роль связок

В отличие от резиновых, войлочных, проволочных и фибровых шлифовальных кругов для болгарок и другого приводного инструмента абразивные круги являются монолитными изделиями, работающими на высоких скоростях и испытывающими при этом значительные центробежные, ударные и температурные нагрузки. И если главную роль в обеспечении качества и производительности шлифовки играют абразивные зерна, то механические характеристики, термоустойчивость и способность к самозатачиванию обеспечивают связующие материалы.

Идеальных связок с универсальными параметрами не существует. Керамические обладают достаточной жесткостью, хорошей износостойкостью, устойчивы к воздействию высоких температур и химических веществ. Но они довольно хрупки, и поэтому очень чувствительны к нагрузкам на изгиб и ударным воздействиям. Бакелитовые довольно эластичны и хорошо самозатачиваются. Но в силу особенностей связующего материала они менее износостойки и не могут работать при высоких температурах. Частичное улучшение качества связующих материалов достигается путем использования специальных добавок.

Как правильно выбрать шлифовальный круг

При выборе шлифовального круга надо хорошо представлять, для чего и на каком устройстве он будет использоваться. К примеру, если это электроточило, то для него необходим круг для работы по обычному металлу (сталь, алюминий, бронза). При этом необходимо точно знать диаметр посадочного отверстия и установочный размер. Очень важно, чтобы скорость вращения электроинструмента не превышала параметр, указанный на маркировке шлифовального круга. Зернистость и вид абразива также имеют значение, но в эти параметры можно особо не вникать, если приобретается обычный круг универсального назначения (как правило, это указано на этикетке). Если же предполагается обрабатывать какие-либо мягкие или особо твердые материалы, то к выбору шлифовального круга надо подойти более внимательно и в случае необходимости проконсультироваться у специалистов.

В маркировке многих шлифкругов почему-то отсутствует такой параметр, как структура, хотя из его описания следует, что он должен напрямую влиять на уровень биения нового диска. Так ли это и действительно ли значение структуры напрямую связано с биением? Если кто-нибудь может ответить на этот вопрос, то, пожалуйста, сделайте это в комментариях к данной статье.

wikimetall.ru

Маркировка шлифовальных кругов расшифровка по новому

Статья подготовлена при поддержке экспертов компании ДиамМаркет – товары для обработки камня.

Шлифовальный диск – один из видов абразивного инструмента наряду с головками, сегментами, брусками, абразивными лентами и шлифшкурками, активно применяемый для обработки различного рода поверхностей. Абразивами, используемыми для изготовления шлифкругов, являются прочные, высокотвердые вещества: алмаз, корунд, кварц, а также искусственные материалы – электрокорунд, синтетические алмазы, карбид кремния и бора и прочие. Зерна этих веществ подвергают механической обработке поверхность других материалов, в плане назначения их можно сравнить с зубьями обычной пилы, но расположенные не по краям, а по периметру диска. Шлифовальные круги применяются для обработки многих материалов: углеродистой стали, стекла, пластика, бронзы, кованого железа и цветных металлов. Кроме того, они применяются в инструментах для резки кирпича, камня, керамической плитки, гипсокартона.

Классификация

Непрофессиональная классификация, знакомая многим, разделяет шлифовальные круги на следующие типы:

Диски с так называемой «липучкой» – специальной тканью, которая нанесена на шлифбумагу.
Лепестковые круги – имеют поверхность из абразивного материала, расположенного в виде веерного наложения слоев. Они очень прочные, обеспечивают ровную поверхность после обработки, чаще всего применяются для шлифовки труб или деревянных поверхностей.
Фибровые диски, состоящие из вулканизированной бумаги с многослойной структурой. На станок они крепятся с помощью опорной тарелки с необходимым сечением. Применяются фибровые диски для зачистки металлических, деревянных, стальных изделий.
Алмазные круги, применяемые для финальной обработки. Как правило, имеют небольшую прочность.

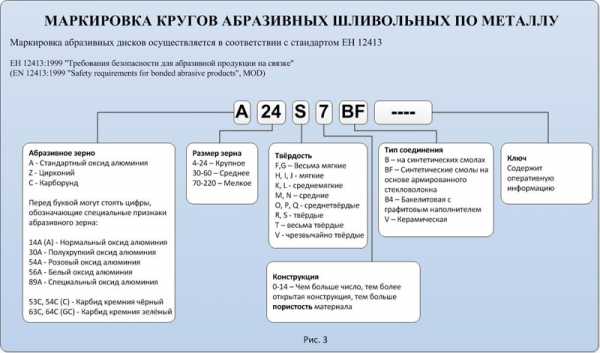

Маркировка шлифовальных кругов

Качественные характеристики абразивных кругов регламентируются ГОСТами, нормативами и техническими условиями. Каждый из шлифкругов имеет свою маркировку по следующим характеристикам:

Шлифматериал
Величина диска
Размер зерен
Тип диска
Степень твердости
Связующее вещество
Класс неустойчивости
Структура
Сегменты
Оптимальная скорость вращения

Для расшифровки этих пунктов, необходимо рассмотреть маркировку шлифовальных кругов более подробно.

Тип шлифующего абразива

Наиболее часто маркировка абразивных кругов по типу материала встречается следующая:

Электрокорунд

Маркировка 12А,13А,14А,15А,16А: электрокорунд нормальный (материал с высокой теплостойкостью, хорошей сцепляемостью со связующим веществом, механически прочными зернами). Применяется для обработки кованого железа, чугуна, стали, бронзы, хромированной стали.

22А,23А,24А,25А: электрокорунд белый (более однородный, чем тип 14А, более твердый, с острыми кромками, имеет свойство самозатачиваться, обеспечивает более однородную поверхность обрабатываемого материала). Применяется для заточки и шлифования инструментальной стали, тонкостенных деталей и инструментов, а также отделочной и финишной обработки.

Маркировка абразивных кругов

32А,33А,34А: электрокорунд хромистый.

37А: электрокорунд титанистый.

38А: циркониевый. Чем выше маркировка, тем выше прочность дисков.

Карбид кремния

Маркировка 52-55С: карбид кремния черный (обладает повышенной твердостью по сравнению с предыдущим типом абразива, и хрупкостью). Применяются для полировки чугунных, гранитных, фарфоровых, кремниевых, керамических, стеклянных поверхностей, а также вязких алюминиевых, медных, резиновых материалов, изделий из жаропрочной стали.

Маркировка 62С,63С,64С: карбид кремния зеленый. Отличается от черного большей хрупкостью.

Маркировка CBN, КНБ, кубонит, боразон: обладает прочностью алмаза, но большей термостойкостью.

Маркировка алмазных кругов: АС2 (обычной прочности), АС4 (повышенной прочности),АС6 (высокой прочности), АС32 (монокристаллы), АС50, АРБ1, АРК4, АРС3. Обладают самой высокой износостойкостью, прочностью, низкой хрупкостью. Применение алмазных кругов находит себя в обработке хрупких и высокотвердых сплавов (чугуна, керамики, кремния, оптического стекла), а также финишного шлифования, резки, заточки твердосплавных инструментов.

Шлифовальные круги, зернистость (маркировка)

Такая характеристика, как зернистость, определяет гладкость обрабатываемой поверхности. Величина зерна шлифовального диска определяет его изнашиваемость, толщину снимаемого слоя металла за один проход и т.д. Чем меньше значение одного зерна, тем более гладкой и чистой получится обрабатываемая поверхность.

Размер зерен определяет маркировку дисков:

Шлифзерно: размер фракции составляет от №200 до №16
Шлифпорошок: №№12-4
Микрошлифпорошок: М63-М14
Тонкий микрошлифпорошок: М10-М5.

Единицы измерения зернистости приведены в мкм. Маркировка алмазных шлифовальных кругов, точнее, тип их зернистости, обозначается другим способом (через дробь верхнего и нижнего значения).

Маркировка зернистости шлифовальных кругов

Размер кругов

Размеры дисков регламентируются ГОСТом 2424-75. Маркировка D – это числовое обозначение внешнего диаметра, d – внутреннего диаметра, h – высоты (ширины). Наружный диаметр может варьироваться в диапазоне 3-1100 мм, внутренний – от 1,0 до 305 мм, а высота – от 0,18 мм до 250 мм.

Класс неустойчивости (неуравновешенности)

Существует обозначение четырех классов неуравновешенности (от 1 до 4), т.е. допустимых значений отклонения диска от статического баланса. Класс неуравновешенности обозначает отношение массы абразивного диска к точности его геометрической формы. Поэтому часто маркировка неуравновешенности и точности указываются рядом. Класс точности А используется для работы на высокоточном оборудовании, класс Б является более универсальным, АА – диски идеальной формы и геометрии из абразива очень высокого качества.

Структура

Плотность структуры обозначается в зависимости от соотношения количества зерен абразива на объем диска. Чем больше абразива на единицу объема шлифкруга, тем плотнее его структура. Если производится заточка инструмента, диск с менее плотной структурой лучше подвержен очистке поверхности от частиц материала, создает меньше риска для возникновения деформации, быстрее охлаждается.

Числовое обозначение структуры следующее:

1,2,3,4 – плотная структура;

5,6,7 – средней плотности;

8,9,10 – открытая;

11,12 – пористая.

Маркировка шлифовальных кругов: старая и новая, разница по ГОСТ

Условные показатели дисков до 2008 года регламентировались согласно ГОСТ 2424-83. С 2008 года вступила в действие новая редакция ГОСТ 2424. В 2009 году началась маркировка абразивных кругов по-новому: вступили в силу современные нормы на условное обозначение твердости обрабатывающего инструмента (ГОСТ 52587-2006 взамен старого ГОСТ 18118, 19202, 21323), зернистости (ГОСТ 52381-2005 вместо ГОСТ 3647-80), связок (новый ГОСТ 52588-2006).

Также современные показатели типов шлифкругов отличаются от принятых в СССР. Существующее обозначение шлифкругов следующее (в скобках указано ранее применяемое обозначение):

– сечение круга прямого профиля (ПП). Подходит для универсального применения

5 – прямого профиля с односторонней выточкой (ПВ). Применяется для круглого шлифования.

7 – с двумя выточками (ПВД)

10 – со ступицей и двусторонней выточкой

– кольцевой тип (К)

6 – цилиндрический чашечной формы (ЧЦ). Применяются для заточки инструмента.
36 – с крепежными элементами (ПН)

11 – конический чашечной формы (ЧК)

41 – отрезной тип диска

4 – с коническим профилем двустороннего типа (2П)

– тип с коническим профилем (3П)

12,14 – тарелчатый (Т,1Т).

Маркировка лепестковых шлифовальных кругов производится с указанием типа, внешнего диаметра, внутреннего диаметра, высоты, зернистости и серии шлифшкурки.

Маркировка по типам связки

Связка скрепляет шлифовальные зерна с основой и между собой. Обычно на дисках указывается три вида маркировки связок: это вулканитовая, керамическая и бакелитовая.

Первый вид связки обозначается как R, или, вышедшее из употребления обозначение – «В». Она состоит из синтетического каучука, подвергнутого процессу вулканизации.

Керамическая связка маркируется как V, бывшее наименование – «К». Она включает в себя соединение неорганических веществ (глины, кварца). Ее преимуществами является износостойкость, термо-и химическая устойчивость, но вместе с тем и хрупкость.

Бакелитовая связка маркируется как В, ранее известное как «Б4» и «БУ». В ее состав входят искусственные смолы. Это эластичная связка, но в остальном параметры ниже, чем у керамической.

Показатели твердости

Показатель твердости шлифкруга обозначает прочность удерживания зерен связкой на поверхности при воздействии на диск обрабатываемого абразива.

Обозначения твердости диска начинаются с весьма мягкого (ВМ1, ВМ2) до чрезвычайно твердого (ЧТ), в новом обозначении маркировка осуществляется буквами английского алфавита, начиная с F (весьма мягкий) до Z (чрезвычайно твердый).

Чаще всего используются диски средней твердости, но выбор типа степени зависит от вида выполняемой работы, поверхности материала, самого инструмента.

Зернистость

Согласно ранее действовавшему ГОСТ, маркировка степени зернистости выражалась в измерении количества зерен в объеме 10 мкм, для микрошлифпорошка эти значения выражались добавлением буквы «М». Новый стандарт устанавливает обозначение буквой «F» с добавлением числа, которое указывает на степень зернистости. Чем оно больше, тем меньше зерна и наоборот.

stroypomochnik.ru

FAQ: Маркировка и строение шлифовальных кругов – Абразивы: порошки, бруски, круги и ленты

В этой статье я кратко расскажу об основных характеристиках описывающих строение шлифовального круга, как они влияют на процесс шлифования и на что нужно обращать внимание при выборе шлифовального круга. Речь в основном будет идти о шлифовальных кругах из электрокорунда и карбида кремни с керамической связкой.

Основные составляющие шлифовального круга:

Зёрна абразивного материала. Чаще всего применяется электрокорунд различных марок, карбид кремния (карборунд), эльбор (кубический нитрид бора, кубонит), алмаз (искусственный и природный). Далее речь будет идти в основном о кругах из электрокорунда и карбида кремния с керамической связкой. Собственно зёрна и выполняют всю полезную работу – т. е. срезают стружку с обрабатываемого материала.
Связка – вещество скрепляющее зёрна абразива в единое целое.
Поры – пространство между зёрнами, незаполненное связкой.
В некоторых кругах также могут присутствовать специальные пропитки улучшающие условия резания, повышающие стойкость круга, снижающие температуру в зоне резания. Такие круги называют “импрегнированными”.

Обозначение шлифовального круга

Тип зерна, связки и их содержание зашифрованы в обозначении шлифовального круга. Возьмём для примера такое обозначение:

Это обозначение соответствует ГОСТ Р52381-2005, ГОСТ Р 52587-2006 и международным стандартам ISO. До их введения в СССР и РФ действовала другая система обозначений (утратившая силу). По старой системе обозначение выглядит так:

Далее, для удобства буду приводить обозначения в обоих вариантах (старый в скобках).

Тип абразива: 14А F60 K 7 V

Буква А означает электрокорунд, буква С означает карбид кремния.

Число перед буквой означает конкретный тип абразива. Обозначение типов абразивов не регламентировано стандартами, у каждого производителя может быть своя система обозначений. Но для наиболее популярных абразивов, часто применяются общепринятые названия:

13А, 14А, 15А, 16А – нормальные электрокорунды;

23А, 24А, 25А – белые электрокорунды;

33А, 34А – хромистые электрокорунды;

37А – титанистый электрокорунд;

38А – циркониевый электрокорунд;

43А, 44А, 45А – монокорунды;

91А,92А, 94А, 95А – хромтитанистые электрокорунды;

53С, 54С – карбид кремния чёрный;

62С, 63С, 64С – карбид кремния зелёный.

Зернистость: 14А F60 K 7 V

Буква F значит, что обозначение зернистости соответствутет стандарту FEPA (Европейская ассоциация производителей абразивов) и ISO 8486. Существуют также другие стандарты определяющие размеры абразивов и сит, соответствие между ними есть здесь:

http://www.fepa-abra…dex=2&tabid=274

Число 60 обозначает набор сит через которые просеивался абразив.

В ГОСТ 3647-80 (устаревшем) число обозначающее зернистость соответствует размеру ячеки сита в сотых долях мм для шлифзерна и в мкм для шлиф. порошков

Например, F60 соответствует обозначению 25, то есть средний размер зерна равен 0.26 мм.

Соответствие старых и новых обозначений есть в приложении к ГОСТу:

ГОСТ Р 52381-2005 Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава

ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля

Иногда для производства шлифовальных кругов применяются смеси разных зернистостей, например, F70/80 или F80/100.

В большинстве случаев для шлифования сталей на станках используются круги с зернистостью F90(16) – F46(40)

Структура: 14А F60 K 7 V

Структура – важная, но часто не упоминаемая характеристика шлифовального круга. Номер структуры указывает, какая часть объёма шлифовального круга занята зёрнами абразива. Чем выше номер структуры, тем меньше суммарный объём зёрен в круге.

Какого-то стандартизированного обязательного соответствия номера структуры и объёма зёрен нет. Это зависит от рецептуры и технологии изготовления круга и у разных производителей номер структуры и соответствующий объём абразива могут отличаться.

Для справки можно привести следующие соотношения

номер структуры и объёма абразива в % от полного объёма круга

Плотные структуры:

№0 – 62…68%

№1 – 60…64%

№2 – 58…60%

№3 – 56…58%

№4 – 54…56%

Средние (нормальные структуры):

№5 – 52…54%[

№6 – 50…52%

№7 – 48…50%

№8 – 46…48%

Открытые структуры:

№9 – 44%[

№10 – 42%

№11 – 40%

№12 – 38%

Открытые высокопористые структуры:

№13 – 36%

№14 и выше – 34% и менее

Следует учесть, что для некоторых структур (особенно высокопористых) зависимость номера и объёма может сильно отличаться, или вообще быть условной и отражать характер распределения зёрен и связей между ними.

Важным является то, что структура выражает относительное объёмное содержание зёрен. То есть при равной структуре в круге с большим зерном концентрация зёрен будет ниже, чем в круге с меньшим зерном. Следовательно при шлифовании в каждую единицу времени в резании будет участвовать меньшее кол-во режущих кромок, снимающих более крупную стружку.

Для сравнения, например: при одном номере структуры в круге зернистостью F60(25) кол-во зёрен на мм³ в 4 раза больше чем в круге F46(40), а в круге F90(16) больше в 15 раз. Аналогично изменяется кол-во зёрен одновременно участвующих в процессе резания.

Это важно с технологической точки зрения – при прочих равных условиях, при шлифовании кругом с крупным зерном, тепловыделение будет меньше, требуемая мощность шлифовального шпинделя тоже будет меньше, но нагрузка на каждое отдельное зерно круга будет больше.

Твёрдость: 14А F60 K 7 V

Твёрдость шлифовального круга – это не твёрдость в общепринятом смысле и не следует её путать с твёрдостью абразивного материала. Под твёрдостью круга понимают сопротивление зёрен вырыванию из связки.

По современной международной системе твёрдость обозначается буквами латинского алфавита:

F, G – весьма мягкие;

H, I, J – мягкие;

K, L – среднемягкие;

M, N – средние;

O, P, Q – среднетвёрдые;

R, S – твёрдые;

T, U – весьма твёрдые;

V, W, X, Y, Z – чрезвычайно твёрдые.[

Соответствие между новой и старой системой есть в приложении к ГОСТу:

ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости

Степень твёрдости указывает какая часть объёма шлифовального круга занята порами и связкой. Чем выше твёрдость, тем меньше пор в круге и больше связки. Так же как и структура, твёрдость не стандартизирована и зависит от от рецептуры и технологии изготовления круга.

Для измерения твёрдости шлифовального круга существует несколько стандартизированных способов:

ГОСТ 18118-79 Инструмент абразивный. Измерение твердости пескоструйным методом

ГОСТ 19202-80 Инструмент абразивный. Измерение твердости методом вдавливания шарика

ГОСТ 21323-75 Инструмент абразивный. Измерение твердости методом вдавливания конуса

Иногда вместо характеристики твёрдости используется “звуковой индекс”. Звуковой индекс – виброакустическая характеристика круга, также зависящая от состава.

ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн

ГОСТ 25961-83 Инструмент абразивный. Акустический метод контроля физико-механических свойств

Ориентировочное соответствие звуковых индексов обозначениям твёрдости есть в приложении А к ГОСТ Р 52710-2007

Для отрезных кругов звуковые индексы даны в приложении А к ГОСТ 21963-2002 Круги отрезные. Технические условия

Твёрдость определяет важное свойство круга – самозатачиваемость.

Самозатачиваемость – это процесс вырывания из связки затупившихся абразивных зёрен или их раскалывание. При затуплении зерна сила приложенная к зерну в момент резания возрастает, и если эта сила становится выше силы удерживающей зерно в круге – зерно вылетает, либо раскалывается, образуя новые, острые режущие кромки.

Чем мягче круг, тем выше свойство самозатачиваемости, т.е. тупые зёрна удаляются быстрее, чем при шлифовании более твёрдым кругом.

При повышении твёрдости зерно держится связкой крепче. В круге будет накапливаться больше затупившихся зёрен. И, следовательно, сила резания и тепловыделение в зоне резания будет тоже возрастать. Кроме того, повысится работа трения между связкой и деталью, что тоже приводит к излишнему нагреву детали. Все эти причины могут привести к прижогам и трещинам на детали.

С точки зрения уменьшения риска прижогов, желательно уменьшать твёрдость круга.

Однако, при слишком мягком круге, если зёрна вылетают из связки слишком легко, размерная стойкость круга будет ухудшаться – круг будет “осыпаться” и потребуется более частая правка.

Пористость.

Оставшаяся часть объёма круга не занятая абразивом и связкой – поры, заполненные воздухом, или пропиткой (в случае импрегнированных кругов).

Очевидно, что при повышении номера структуры и уменьшении твёрдости кол-во пор в круге растёт. Чем больше пор в круге, тем легче удаляется стружка из зоны резания, тем легче попадает в зону резания СОЖ – круг меньше “засаливается”. Такого же эффекта в некоторой степени можно добиться увеличением размера зерна (на практике, это часто самый быстрый и дешёвый способ).

Самозатачивание, склонность к осыпанию и засаливанию, размерная стойкость в совокупности определяют эффективность шлифовального круга для каждого конкретного случая.

Соотношение зерна-связки-пор принято изображать в виде трёхмерной диаграммы:

%V абразива + %V связки + %V пор = 100 % V круга

На диаграмме отмечен круг с твёрдостью K(СМ1) и структурой 7. В таком круге абразив занимает 48% объёма, связка – 11.5% объёма, остальные 40.5% – поры.

(В этом примере относительное содержание зёрен, связки и пор взято из книги “Теоретические основы процесса шлифования. Островский В.И”).

На следующей диаграмме ориентировочно обозначены диапазоны характеристик кругов применяемых для разных видов шлифования.

Тип связки: 14А F60 K 7 V

Буква V(К) означает керамическую связку. Также применяются бакелитовые связки В(Б) и вулканитовые связки – R(В)

Существует множество различных составов связки, и во многих случаях производители могут использовать свои фирменные обозначения типов связи. Как правило, при этом к обозначению добавляются дополнительные буквы или цифры, например: VBE, V750.

Литература:

Техническая литература. Шлифовальные технологии и абразивы.

http://www.fepa-abrasives.org

ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля

ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости

ГОСТ 18118-79 Инструмент абразивный. Измерение твердости пескоструйным методом

ГОСТ 19202-80 Инструмент абразивный. Измерение твердости методом вдавливания шарика

ГОСТ 21323-75 Инструмент абразивный. Измерение твердости методом вдавливания конуса

ГОСТ 25961-83 Инструмент абразивный. Акустический метод контроля физико-механических свойств

ГОСТ 21963-2002 Круги отрезные. Технические условия

ГОСТ Р 52781-2007 Круги шлифовальные и заточные. Технические условия

ГОСТ Р 52588-2011 Инструмент абразивный. Требования безопасности

Handbook of Machining With Grinding Wheels Авторы: Ioan D. Marinescu,Mike Hitchiner,Eckart Uhlmann,Ichiro Inasaki

FAQ: Правка шлифовального круга: немного теории.

Технология шлифования: немного теории.

Изменено 18 января 2014 пользователем tmpr

www.chipmaker.ru

что это такое, сфера применения, виды

Производство металлических изделий и конструкций — сложный процесс, предусматривающий несколько этапов. На заключительном изделия в обязательном порядке подвергаются обработке для придания им аккуратного вида. Чаще всего с этой целью используют абразивный инструмент. Это наиболее оптимальное решение для выполнения подобного рода задач. Ведь он обладает множеством возможностей для применения — его можно использовать для шлифовки, а также разрезания металлических и других изделий, на которые оказывается воздействие веществами повышенной твердости.

Эти частицы могут отличаться между собой происхождением, зернистостью и ценой. Наилучших результатов обработки можно добиться, используя инструмент с микрокристаллами неправильной формы. Но в первую очередь внимание нужно обращать на степень зернистости и свойства крупиц, которые определяют качество работы.

Что такое абразивный инструмент

Под абразивным инструментом принято понимать всё разнообразие инструмента, предназначенного для механической обработки различных поверхностей.

Самыми известными разновидностями этого инструмента являются алмазные и шлифовальные круги, шкурки и бруски. Сюда же можно отнести и другие изделия, выполненные из различных связующих и абразивных материалов — например, пемзу, корунд, наждак и др.

При более тщательном изучении этих устройств для заточки можно обнаружить у него такое полезное свойство, как самозатачиваемость. К примеру, любой абразивный материал, который используется для изготовления абразивных устройств, содержит сразу несколько слоев острых зёрен. Но по мере затупления и скалывания одних частиц абразива их сразу же заменяют другие. Примечательно, что с увеличением трения верхнего слоя абразивных приспособлений ускоряется и процесс его самозатачивания.

Иногда наблюдаются нарушения этого процесса, когда изделие самозатачивается не полностью. В этом случае стоит задуматься о том, чтобы произвести правку устройства, для чего нужно просто удалить верхний слой абразива. После этого инструмент приобретает надлежащую форму для эффективного выполнения своей задачи.

Сфера использования абразивной обработки

Основными пользователями рассматриваемого инструмента выступают предприятия, специализирующиеся на изготовлении деталей или их элементов. Благодаря абразивной обработке металла готовые изделия приобретают не только более эстетичный вид, но и требуемые качественные характеристики. В первую очередь в подобных приспособлениях нуждаются производства, занятые выпуском мелких деталей для нужд машиностроения, так как для этой отрасли очень важно, чтобы выпускаемая продукция в точности соответствовала чертежам.

Относящийся к рассматриваемой категории инструмент может использоваться для обработки изделий в виде автоматизированной линии или же вручную. Последний вариант часто используется в небольших мастерских, а вот для более крупных предприятий, занятых в серийном и массовом производствах уместнее всего использовать для финишной обработки изделий автоматические агрегаты.

Виды инструмента для заточки

За последние годы этот инструмент получил распространение во многих сферах. Его активно применяют в машиностроении, строительстве зданий, ремонте и других отраслях. Логично предположить, что каждый из его видов подойдет для выполнения только своих собственных задач. Есть инструменты, которые позволяют убрать шероховатости, с помощью других можно выполнить начисто шлифовку стен или пола. Поэтому понятно, почему с каждым годом в продаже появляется всё больше разновидностей такого рода инструмента. Всё их разнообразие можно представить в виде двух больших групп — жесткие и на гибкой основе.

Жесткий абразивный инструмент

Первая группа представлена такими приспособлениями, как болгарки, станки и прочие виды ручного и стационарного электрооборудования.

Благодаря наличию множества режимов скорости вращения и высокой прочности этот инструмент позволяет быстро и эффективно выполнять шлифовку большого количества изделий за короткий срок. Его активно используют для шлифовки, выравнивания, заточки режущих кромок, а также разрезания твердого материала.

Дополнительно относящиеся к этой группе изделия можно разделить на несколько типов кругов:

заточные;
шлифовальные;
зачистные;
отрезные.

Каждое изделие обладает своими характеристиками и свойствами. Шлифовальные изделия используются для обработки изделий из камня, дерева и металла, когда нужно изменить их форму или устранить шероховатости. Особенно часто возникает необходимость использования этой продукции при производстве и ремонте домов и квартир.

Поскольку эти инструменты могут использоваться в самых разных направлениях хозяйственной деятельности, при их выборе необходимо ориентироваться на текущие задачи и на основании этого выбирать тип профиля круга, который может быть прямым, в виде чаши или тарельчатым. Основным критерием выбора следует рассматривать удобство формы.

Отрезные изделия позволяют выполнять разрезание изделий из керамики, кирпича, гипсокартона, дерева, камня и др. Эти изделия превосходят все остальные по таким рабочим параметрам, как точность, скорость и простота обработки, не требующая приложения больших усилий.

Заточные круги получили широкое распространение в качестве эффективного инструмента для затачивания поверхностей станков, пил, ножниц и ножей. Применение этого инструмента позволяет сэкономить немало времени на обслуживании другого инструмента в производстве и сельском хозяйстве.

Зачистные изделия используются для черновой обработки изделий из дерева, камня и стали, когда нужно придать им определенную форму или избавить от серьезных дефектов. Особенно востребованы эти изделия в цехах металлообработки, где используются для удаления сварочных порезов, капель, швов и прочих серьезных дефектов.

Инструмент на гибкой основе

Наряду с жёстким инструментом производители выпускают абразивы на гибкой основе. Наиболее востребованной их разновидностью является обычная шкурка, которая может иметь различную плотность. С ее помощью можно обеспечить высокоточную и более эффективную обработку изделий из камня, синтетики, металла и дерева. Наиболее распространен вариант, имеющий бумажную или тканевую основу.

Круг абразивный шлифовальный

Абразивные круги выполнены в виде очень тонких листков и имеют посадочные отверстия в центре с обрамлением в форме металлической втулки. Для создания таких дисков используют разные частицы, наполнители в сочетании со специальной связующей массой, в качестве которой может выступать вулканитовая или бакелитовая. В соответствии с технологией, все перечисленные компоненты после перемешивания отправляются в специальные формы, после чего подвергаются прессованию.

Абразивные круги бывают двух видов:

шлифовальные;
отрезные.

Первые предназначены для резки твердых неметаллических и металлических материалов, в том числе мрамора, кирпича, гипсокартона, сплавов цветных металлов и других. Шлифовальные круги чаще всего используют для шлифования и заточки деталей, выполненных из тех же самых материалов.

Оба вида абразивных кругов одинаково востребованы на производстве. Их используют для обработки на соответствующего типа станках — шлифовальных и отрезных.

Необходимый результат при использовании абразивных кругов получают путем воздействия острыми вершинами абразивных частиц, которые во время вращения круга врезаются в обрабатываемую поверхность. Как правило, эти частицы имеют размер от 100 до 2000 мкм. Следует заметить, что с увеличением размера и твердости зерен абразива повышается и производительность круга.

Шкурка шлифовальная тканевая

Тканевая шлифовальная шкурка также активно применяется на промышленных предприятиях. Широкое распространение она получила в таких сферах, как электронная и строительная, деревообрабатывающая и мебельная промышленность, а также авиация и металлургия.

Шлифовальная шкурка предназначена для выполнения чистовых, получистовых и отделочных операций. Помимо этого она незаменима при внутренней, безцентровой, плоской и наружной шлифовке деталей.

Шлифшкурка — это универсальный абразивный материал, который можно использовать для обработки любых материалов. Чаще всего же она применяется для шлифования мрамора, кожи, бронзы, стекла, конструкционных сталей, дерева, титановых сверхпрочных сплавов.

Обладая прекрасной эластичностью, шлифовальные шкурки прекрасно подходят для обработки криволинейных сложных поверхностей, а также для размерного и декоративного шлифования.

Брусок для заточки ножей и шлифования

Большой популярностью в качестве абразивного инструмента пользуются и бруски для заточки ножей и шлифования. Основное их назначение — заточка изделий, осуществляемая вручную. Тем, кто собирается использовать этот инструмент впервые, хочется дать совет — выбирайте максимально длинную модель, а вот на ширину внимание можно не обращать.

Производители выпускают бруски для заточки разных типов. Наиболее распространены бруски натуральные. В последнее время у них появилась альтернатива — синтетические бруски.

Виброгалтовка и абразивы для неё

Виброгалтовкой принято называть влажную обработку изделий с применением рассматриваемого инструмента, для выполнения которой используется специальное оборудование, которое в своем составе должно иметь подвод и устройство стока воды.

Важной характеристикой, которой должны обладать машины, предназначенные для проведения виброгалтовки, является наличие у них техпроцесса. Для выполнения виброгалтовки традиционно используются абразивы многоразового назначения. Как показывает практика, одного материала достаточно на несколько месяцев активной эксплуатации.

Процессы, относящиеся к абразивной обработке

Чаще всего к этому виду инструмента прибегают, когда возникает необходимость придать поверхностям деталей определённые свойства, чего невозможно сделать, используя другие металлообрабатывающие станки и инструменты. Для приведения изделий к необходимым параметрам они могут подвергаться следующим процессам абразивной обработки:

Шлифование;
Полирование;
Притирка и доводка;
Хонингование и др.

Шлифование — разновидность обработки, в процессе которой выполняется шлифовка поверхностей и затачивание ножей и режущих инструментов. Подобная работа осуществляется с помощью твердых типов инструмента — брусков, кругов или сегментов.

Полирование — процедура, в процессе которой поверхности приобретают идеальную гладкость. Подобный вид обработки осуществляется с помощью специальных кругов из фетра или сукна, имеющих на поверхности предварительно нанесенную абразивную пасту или смоченный жидкостью порошок.

Доводка — процесс абразивной обработки, позволяющий обеспечить изделиям более точные размеры, а также их максимально точную состыковку между собой. Этот рабочий процесс выполняется с помощью притира — инструмента, содержащего на поверхности мелкокристаллические абразивы, смоченные водой.

Абразивный инструмент широко востребован не только в промышленности, но и в бытовой сфере. Ведь часто возникают ситуации, когда необходимо придать изделиям необходимые эстетические свойства и рабочие характеристики.

Проще всего этого добиться с помощью такого рода инструмента, который сегодня производители выпускают в различных вариантах в зависимости от его назначения. Это предопределяет задачи, для решения которых он может использоваться. Именно это и должно быть основным критерием выбора такого инструмента. Но нужно учитывать и другие факторы, прежде всего, показатели твердости материала, для обработки которого приобретается изделие для заточки. Только в этом случае работа будет выполнена быстро и эффективно.

tokar.guru

абразивный круг – это… Что такое абразивный круг?

абразивный круг: abrasive disk, sand disk, abrasive wheel

абразивный инструмент
абразивный круг-червяк

Смотреть что такое “абразивный круг” в других словарях:

абразивный — ая, ое. abrasif. 1905. Рей 1998. Отн. к абразиву, абразивам, являющийся абразивом. Удельный вес янтаря чуть больше воды, и гравитация не может прижать его как следует к алчушему абразивной работы песочку. ХИЖ 1998 6 72. || Инструмент,… … Исторический словарь галлицизмов русского языка
абразивный инструмент — Режущий инструмент, предназначенный для абразивной обработки. Пояснения В зависимости от вида шлифовального материала различают, например, следующие абразивные инструменты: электрокорундовый, карбидкремниевый, карбидборный, алмазный, из… … Справочник технического переводчика
абразивный диск — 1. Шлифовальный круг, который установлен на стальной плите, с открытой плоской стороной, используемой для шлифовки. 2. Дискообразное изделие, покрытое абразивом. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Круг шлифовальный — – абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
АБРАЗИВНЫЙ ИНСТРУМЕНТ — инструмент, режущими элементами к poro являются абразивные зёрна (абразив). Различают А. и. со связанным абразивом (шлифовальные круги, бруски, сегменты), на эластичном основании (шлифов, шкурка, лента) и в виде свободного абразива (зёрна,… … Большой энциклопедический политехнический словарь
алмазный круг — Алмазный абразивный инструмент в виде тела вращения. В зависимости от формы и размеров различают типы алмазных кругов, например, алмазный круг прямого профиля, чашечный алмазный круг и др. [ГОСТ 14706 78] Тематики обработка абразивная, абразивы… … Справочник технического переводчика
шлифовальный круг — круг Ндп. шлифовальный камень Абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Недопустимые, нерекомендуемые шлифовальный камень Тематики обработка абразивная, абразивы Синонимы круг EN grinding … Справочник технического переводчика
Отрезной круг — Cutoff wheel Отрезной круг. Тонкий абразивный диск для отрезки металла. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) … Словарь металлургических терминов
полировальный круг — Абразивный инструмент в виде тела вращения, предназначенный для абразивного полирования. [ГОСТ 21445 84] Тематики обработка абразивная, абразивы EN polishing wheel DE Polierscheibe … Справочник технического переводчика
Полировальный круг — – абразивный инструмент в виде тела вращения, предназначенный для абразивного полирования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Шлифовальный круг — – абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

dic.academic.ru

абразивный круг – это… Что такое абразивный круг?

абразивный круг: abrasive wheel

абразивный карандаш
абразивный круг-червяк

Смотреть что такое “абразивный круг” в других словарях:

абразивный — ая, ое. abrasif. 1905. Рей 1998. Отн. к абразиву, абразивам, являющийся абразивом. Удельный вес янтаря чуть больше воды, и гравитация не может прижать его как следует к алчушему абразивной работы песочку. ХИЖ 1998 6 72. || Инструмент,… … Исторический словарь галлицизмов русского языка
абразивный инструмент — Режущий инструмент, предназначенный для абразивной обработки. Пояснения В зависимости от вида шлифовального материала различают, например, следующие абразивные инструменты: электрокорундовый, карбидкремниевый, карбидборный, алмазный, из… … Справочник технического переводчика
абразивный диск — 1. Шлифовальный круг, который установлен на стальной плите, с открытой плоской стороной, используемой для шлифовки. 2. Дискообразное изделие, покрытое абразивом. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Круг шлифовальный — – абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
АБРАЗИВНЫЙ ИНСТРУМЕНТ — инструмент, режущими элементами к poro являются абразивные зёрна (абразив). Различают А. и. со связанным абразивом (шлифовальные круги, бруски, сегменты), на эластичном основании (шлифов, шкурка, лента) и в виде свободного абразива (зёрна,… … Большой энциклопедический политехнический словарь
алмазный круг — Алмазный абразивный инструмент в виде тела вращения. В зависимости от формы и размеров различают типы алмазных кругов, например, алмазный круг прямого профиля, чашечный алмазный круг и др. [ГОСТ 14706 78] Тематики обработка абразивная, абразивы… … Справочник технического переводчика
шлифовальный круг — круг Ндп. шлифовальный камень Абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Недопустимые, нерекомендуемые шлифовальный камень Тематики обработка абразивная, абразивы Синонимы круг EN grinding … Справочник технического переводчика
Отрезной круг — Cutoff wheel Отрезной круг. Тонкий абразивный диск для отрезки металла. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) … Словарь металлургических терминов
полировальный круг — Абразивный инструмент в виде тела вращения, предназначенный для абразивного полирования. [ГОСТ 21445 84] Тематики обработка абразивная, абразивы EN polishing wheel DE Polierscheibe … Справочник технического переводчика
Полировальный круг — – абразивный инструмент в виде тела вращения, предназначенный для абразивного полирования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Шлифовальный круг — – абразивный инструмент в виде твердого тела вращения, предназначенный для шлифования. [ГОСТ 21445 84] Рубрика термина: Абразивное оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

dic.academic.ru

Абразивные материалы шлифовальные круги – Справочник химика 21

Первые три разновидности электрокорунда удовлетворяют требованиям производства шлифовальных кругов на керамической связке, являющихся основным видом абразивных изделий из этого материала. [c.217]

Карбид кремния нашел широкое применение как искусственный абразивный материал для приготовления шлифовальных кругов, брусков, дисков и других изделий, а также в виде шлифовальных порошков и паст. При приготовлении изделий зерна карбида кремния смешиваются со связующими материалами и из полученной массы под давлением формуются соответствующие изделия, которые после сушки и других термических операций, в зависимости от применяемой связки, используются как абразивные инструменты. [c.154]

Нитрид кремния используется в качестве компонента жаростойких и химически устойчивых композиционных материалов. Он нашел также применение в микроэлектронике в качестве диэлектрика и высокотемпературного полупроводника. Карбид кремния — абразивный материал для шлифовальных кругов, матрица для порошковой металлургии, компонент для огнеупоров. К тому же карбид кремния является основой полупроводниковых диодов и фотодиодов. [c.214]

При шлифовании с поверхности изделия удаляются окалина, заусеницы, риски, раковины и другие неровности. Его осуществляют на специальных шлифовально-полировальных станках с помощью абразивных кругов. Круги применяются двух типов круги (твердые), состоящие из зерен абразивного материала на цементирующей связке, и круги (эластичные), состоящие из эластичного материала, на шлифующую поверхность которых наклеиваются абразивные зерна. Твердые круги изготовляют из зерен искусственных абразивов карборунда (51С) корунда (АЬОз) или природного наждака (60—70% АЬОз и 30—40% Ре Оз) на керамиковой связке. Эти круги применяются главным образом для обдирки и снятия заусениц. Эластичные круги изготовляют из войлока, фетра или бязи (рис. 63). Зерна абразива на рабочей поверхности круга закрепляют столярным клеем. [c.156]

На станине 11 укреплен электромотор 5, который через посредство редуктора 4 приводит во вращение диск 2 с наложенным и закрепленным на нем кругом абразивного материала шлифовальной шкурки. Скорость вращения диска 40 5 об мин. [c.490]

Карбид кремния широко применяется в технике. В больших количествах карборунд используется в качестве абразивного материала в виде порошка, шлифовальной бумаги, точильных кругов. Он пригоден для обработки твердых и хрупких материалов, таких как чугун, твердые сплавы, камень, стекло и др. Для этих целей идет крупнокристаллический зеленый карборунд. [c.19]

В качестве абразивного материала применяют песок, наждачные корундовые круги, наждачную корундовую бумагу ( монокорунд, электрокорунд), карборундовую шлифовальную бумагу и круги или корунды в в(иде свободных зерен. [c.116]

В каждом гальваническом цехе есть отделение, где производят указанные механические операции на шлифовально-полировальных станках (рис. 175) при помощи кругов, изготовленных из эластичных материалов войлока, фетра, ткани, дерева, обитого кожей, фибры и т. п. (рис. 176). Шлифующая поверхность (ребро круга) состоит из большого количества порошкообразных зерен абразивного материала, связанных между собой и с материалом круга при помощи столярного клея, натрового жидкого стекла и т. п. [c.337]

Зернистость абразивного материала, из которого изготовлен шлифовальный круг, характеризует крупность зерна, его размеры в поперечнике. В соответствии с ГОСТ 3647—59 зернистость выражена 26 номерами. Каждый номер характеризует определенную фракцию зерен, полученную при рассеве между двумя смежными контрольными ситами. Так, например, зерно № 200 выражает фракцию зерен, полученных провесом между ситами с номинальными размерами стороны квадратной ячейки сита в свету 2000 и 2500 мк, т. е. группу зерен, прошедших через второе сито, но задержавшихся на сите первом. Следовательно, номер зерна выражает его размер в 0,01 мм. [c.151]

Шлифование заключается в механическом снятии зернами абразива тонкого слоя металла для устранения царапин, забоин, рисок и других дефектов поверхности. Шлифование осуществляется с помощью твердых или эластичных кругов, а также абразивных лент на одно- и двухшпиндельных станках или шлифовально-полировальных ленточных станках. Твердые круги (для грубой обработки) представляют собой монолит из абразивного материала на керамической или синтетической связке. Эластичные круги делают из войлока, фетра и другого текстильного материала. На них с помощью столярного клея или жидкого стекла наносится (накатыванием) 2—3 слоя абразивного материала, после чего они просушиваются. [c.274]

Шлифование заключается в механическом снятии зернами абразива тонкого слоя металла, главным образом с микровыступов. Шлифование осуществляется с помощью твердых или эластичных кругов, а также абразивных лент на одно- и двухшпиндельных станках или шлифовально-полировальных ленточных станках. Твердые круги (для грубой обработки) представляют собой монолит из абразивного материала на керамической или синтетической связке. Эластичные круги делают из войлока, фетра и другого текстильного материала. На них с помощью столярного [c.130]

Электрокорунд получил широкое применение как искусственный абразивный материал. Он применяется для изготовления шлифовальных кругов, брусков и других абразивных инструментов на керамической связке, а также употребляется для изготовления шлифовальных шкурок и в виде порошка для шлифовки металлических поверхностей. [c.175]

Основные компоненты, входящие в состав шлифовального круга, — это абразивные зерна, которые являются истирающим или режущим компонентом, и связующий материал, удерживающий абразивные зерна на подложке. Очень важно знать соотношение между абразивными зернами и связующим, расстояние между зернами, а также способность связующего материала удерживать абразивные зерна на подложке. [c.406]

Основой может быть бумага, хлопок, прорезиненная ткань нли другие материалы, например полиуретановая губка. Нз клеев употребляют животные клеи или различные смолы. Обычно используемыми абразивами являются карбид кремния, окись алюминия, стекло, кремень, наждак, крокус и гранат. В отличие от шлифовальных кругов, отделочные абразивы гибки и пригодны для окончательной отделки неровного профиля или гораздо большей площади, чем та, которая может быть обработана нли отделана любым типом абразивного материала. [c.410]

Для быстрых лабораторных испытаний применяют специальные истирающие материалы — шлифовальные шкурки, корундовые круги и барабаны, абразивные порошки, металлические сетки. В СССР [130, 131) и странах СЭВ [150] стандартным истирающим материалом служат шлифовальные шкурки на бумажной основе, которые могут быть легко заменены при потере истирающ

www.chem21.info
