Крышные радиальные вентиляторы ВКР №8 вытяжной вентиляции
ЦЕНА от 49 250
✎ Описание Крышного вентилятора ВКР 8
Вентиляторы радиальные крышные ВКР одностороннего всасывания и низкого давления, устанавливаются на кровле зданий в качестве основного звена вытяжной системы вентиляции. Производительность данной модели находится в диапозоне от 11.200 и до 54.000 м³/ч, в зависимости от мощности электродвигателя и диаметра рабочего колеса.
Вентиляторы ВКР 8 применяют для работы без сети воздуховодов, но, если производительность больше минимальной, возможно подключение и с воздуховодами. ВКР используются в вытяжных вентиляционных системах для перемещения воздуха и газопаровоздушных смесей в промышленных, общественных и жилых зданиях.
✎ Особенности Крышного вентилятора ВКР 8
- ТУ 4861-003-85589750
- Низкого давления
- Производительность 11200-54000 м³/ч
- Одностороннего всасывания
- Корпус – в виде металлического моноблока
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 12

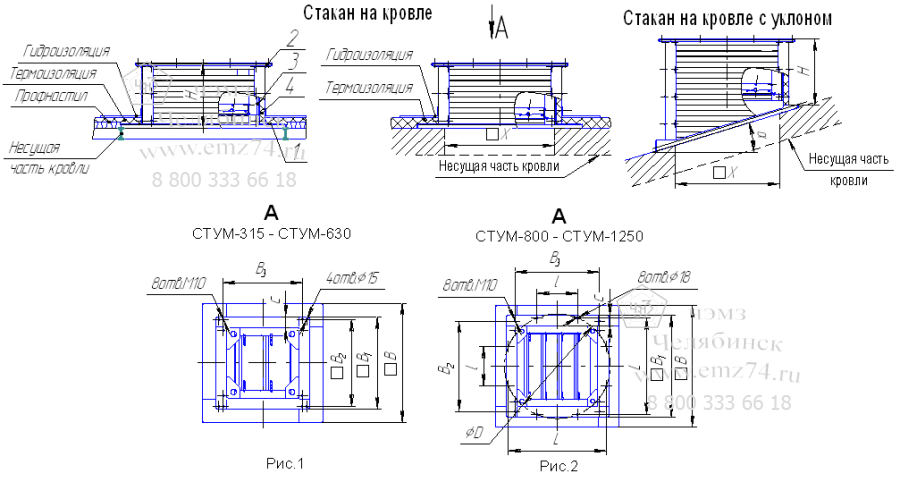

- Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Технические характеристики вентиляторов ВКРАкустические характеристики вентиляторов ВКР
Габаритно-присоедини- тельные размеры ВКРАэродинамические характеристики ВКР
| Цены на Крышные вентиляторы ВКР 8 | |||||||
|---|---|---|---|---|---|---|---|
| Двигатель | Цена с НДС, руб | ||||||
| Общепромышленное | Взрывозащита | ||||||
| P, кВт | N, об/ мин | углерод. сталь | коррозионностойкое | разнородное | коррозионностойкое | ||
| 2,2 | 750 | 49 430 | 154 270 | ||||
| 3,00 | 750 | 52 233 | 156 549 | ||||
| 4,00 | 1000 | 49 250 | 154 124 | 65 190 | 168 279 | ||
| 5,50 | 1000 | 56 683 | 160 167 | 81 685 | 184 774 | ||
| 7,50 | 1000 | 61 100 | 163 758 | 87 516 | 190 606 | ||
| 11,00 | 1000 | 79 449 | 178 677 | 107 470 | 210 559 | ||
| 15,00 | 1500 | 80 410 | 179 458 | 104 777 | 207 866 | ||
| 18,50 | 1500 | 85 131 | 183 296 | 112 345 | 215 434 | ||
| 22,00 | 1500 | 102 135 | 197 121 | 131 363 | 234 452 | ||
| 30,00 | 1500 | 110 301 | 203 761 | 146 019 | 249 108 | ||
Прайс-лист (pdf). Акция! Скидки до 35% от указанной цены | |||||||
| Технические характеристики вентиляторов ВКР 8 | |||||
|---|---|---|---|---|---|
| D рабочего колеса | Частота, об/мин. | Мощность, кВт | Параметры в рабочей зоне | Масса, кг | |
| Производительность, м³/сек | Полное давление, Па | ||||
| 0,95 | 950 | 4 | 3,1-6,4 | 575-0 | 220 |
| 1 | 960 | 5,5 | 3,6-7,5 | 650-0 | 240 |
| 1,05 | 970 | 7,5 | 4,3-8,8 | 730-0 | 260 |
| 1,1 | 970 | 11 | 4,9-10,1 | 800-0 | 300 |
| 0,95 | 1450 | 15 | 4,7-9,7 | 1335-0 | 300 |
| 1 | 1450 | 18,5 | 5,5-11,3 | 1480-0 | 325 |
| 1,05 | 1460 | 22 | 6,4-13,2 | 1655-0 | 340 |
| 1,1 | 1460 | 30 | 7,4-15,1 | 1815-0 | 360 |
| Акустические характеристики вентиляторов ВКР 8 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБa | ||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 1000 | 84 | 91 | 89 | 90 | 87 | 82 | 73 | 64 | 91 | |
| 1500 | 86 | 93 | 91 | 92 | 89 | 84 | 75 | 66 | 93 | |
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соот-ветствующего номинальному режиму работы вентилятора.
Габаритно-присоединительные размеры крышных вентиляторов ВКР 8
| Габаритно-присоединительные размеры вентилятора ВКР 8 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| h, мм | F, мм | D1, мм | D, мм | H, мм | d1, мм | d2, мм | d, мм | K, мм | |
| — | — | 1072 | 1154 | 1140 | — | — | 16 | — | |

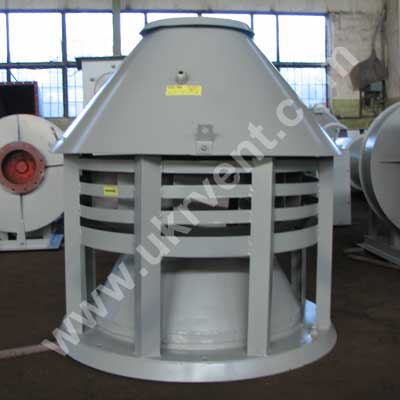

Конструкция Крышного вентилятора ВКР
Вытяжные вентиляторы для кровли изготавливаются в виде моноблока в общепромышленном, коррозионностойком и (или) взрывозащищенном исполнении.
Внутри металлического корпуса располагается рабочее колесо с лопатками, отогнутыми в противоположную вращению сторону. Рабочее колесо соединено с вертикально расположенным приводом, который защищен от воздействия атмосферных осадков металлическим кожухом. Для крепления кровельного вентилятора к крыше здания на нижнем фланце предусмотрены отверстия под анкерный крепеж. Расширенная комплектация крышного вентилятора ВКР включает в себя клапан, поддон и стакан (для повышенной защиты оборудования от воздействия атмосферных осадков).
Применение Крышных вентиляторов ВКР
Вентиляторы крышные ВКР устанавливаются на крышах зданий и сооружений с любым кровельным материалом и углом ската и выполняют функцию вытяжной вентиляции с горизонтальным выбросом воздуха в надкровельном пространстве. Вентиляторы для кровли находят широкое применение в системах вентиляции жилых, общественных и административных зданий, а также производственных помещений различного назначения и выполняют функции: общеобменной вентиляции и вентиляции дымоудаления.
ВКР также могут использоваться в составе технологических систем в санитарно-технических и производственных целях. Крышные вентиляторы не используют в составе установок, нагревающих рабочую среду до предельной температуры, а также для работы с воздухом, в составе которого могут содержаться взрыво- и огнеопасные компоненты.
Основные варианты изготовления Крышного вентилятора ВКР
В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:
| Индекс | Назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Назначение Крышного вентилятора ВКР
Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.
Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции. Такие вентиляторы предназначены для работы без сети воздуховодов.
Аэродинамические характеристики Крышного вентилятора ВКР 8
Условное обозначение крышного вентилятора ВКР 8
ВКР-№8-ВК1-7.5кВт-1000 об/мин, где
ВКР — Вентилятор крышный радиальный
№8 — Типоразмер
ВК1 — Материальное исполнение (Взрывозащищенное, Коррозионностойкое)
7.5кВт — Параметры электродвигателя (мощность)
1000 об/мин — Параметры электродвигателя (1000 оборотов в минуту)
Вентилятор ВКР-8-Ду-В-2ч – цены, описание, отзывы Оборудование для вентиляции и кондиционирования в Екатеринбурге

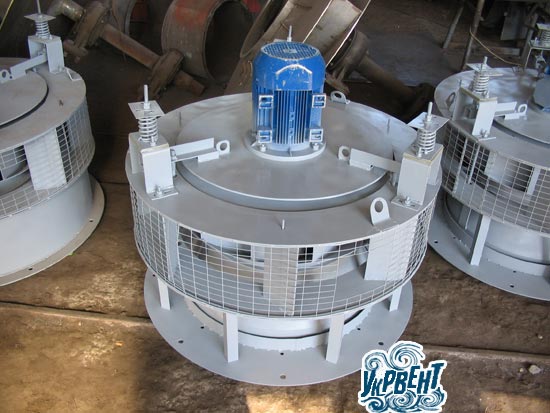

Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКР-8-Ду-В-2ч применяется для удаления высокотемпературных дымовоздушных смесей, которые возникают при пожаре, а также для отвода тепла за пределы обслуживаемых помещений.
Вентилятор ВКР-8-Ду-В-2ч используется в аварийных системах вытяжной вентиляции общественных, производственных, административных, жилых и других помещений (кроме категорий взрывопожарной опасности А и Б по НПБ 105-03).
Вентилятор ВКР-8-Ду-В-2ч предназначен для установки на кровлях зданий и сооружений и предназначается для использования на открытом воздухе. Вентилятор используется в соответствии с требованиями СНиП41-01-2003 и СНиП2.04.05-91.
Вентилятор ВКР-8-Ду-В-2ч предназначен для эксплуатации при температуре наружного воздуха от -45°С до +40°С и относительной влажности – 80% при 25°С.
В воздухе, проходящем через вентилятор, не должно содержаться липких и волокнистых материалов, взрывоопасных смесей газов, пыли и паров, а также химически агрессивных по отношению к углеродистой стали веществ.
Вентилятор ВКР-8-Ду-В-2ч поставляется в двух модификациях по допустимой температуре перемещаемой среды. Предел огнестойкости вентилятора составляет не менее 2 часов (120 минут) при температуре перемещаемой среды t = 400°C либо не менее 2 часов (120 минут) при t = 600°C.
Выбранная температура указывается в полной маркировке вентилятора.
Характеристики
Бренд: VKT
Категория: КРЫШНЫЕ ДУ
Температура среды: 400; 600 гр. С
Производительность: 39000 м3/ч
| Тип вентилятора | ВКР-8-Ду-В-2ч | ВКР-8-Ду-В-2ч/600(400)°C-11,0/1500(D=0,9Dном) | ||||
| Тип электродвигателя | АИРМ112MB6 | А132S6 | А132M4 | АИР160S4 | АИР160M4 | А132M4 |
| n, об/мин | 950 | 950 | 1435 | 1460 | 1460 | 1435 |
| N, кВт | 4,0 | 5,5 | 11,0 | 15,0 | 18,5 | 11,0 |
| Q, м3/ч | 4000. ..26000 |
4000…26000 | 5000…39000 | 5000…39000 | 5000…39000 | 4000…27000 |
| Psv, Па | 200…800 | 200…800 | 300…2000 | 300…2000 | 300…2000 | 300…1500 |
| Тип виброизоляторов | ДО40 | ДО40 | ДО41 | ДО41 | ДО41 | ДО40 |
| Количество виброизоляторов | 8 | 8 | 6 | 8 | 8 | 8 |
| Тип вентилятора | Масса кг | D, мм | D1, мм | D2, мм | D3, мм | D4, мм | D6, мм | H, мм | h, мм | h2, мм | n, мм | n1, мм | M, мм | a, мм |
| ВКР-8-Ду-В-2ч/600(400)°C-4,0/1000 | 252 | 813 | 1018 | 1072 | 830 | 800 | 1459 | 1225 | 150 | 472 | 8 | 12 | 10×15 | 8,0 |
| ВКР-8-Ду-В-2ч/600(400)°C-5,5/1000 | 267 | 813 | 1018 | 1072 | 830 | 800 | 1459 | 1368 | 150 | 472 | 8 | 12 | 10×15 | 8,0 |
| ВКР-8-Ду-В-2ч/600(400)°C-11,0/1500 | 271 | 813 | 1018 | 1072 | 830 | 800 | 1459 | 1368 | 150 | 472 | 8 | 12 | 10×15 | 8,0 |
| ВКР-8-Ду-В-2ч/600(400)°C-15,0/1500 | 337 | 813 | 1018 | 1072 | 830 | 800 | 1459 | 1458 | 150 | 472 | 8 | 12 | 10×15 | 8,0 |
| ВКР-8-Ду-В-2ч/600(400)°C-18,5/1500 | 354 | 813 | 1018 | 1072 | 830 | 800 | 1459 | 1458 | 150 | 472 | 8 | 12 | 10×15 | 8,0 |
| ВКР-8-Ду-В-2ч/600(400)°C-11,0/1500(D=0,9Dном) | 242 | 721 | 1018 | 1072 | 830 | 800 | 1425 | 1315 | 150 | 419 | 8 | 12 | 10×15 | 7,0 |
Крышные вентиляторы
Крышные вентиляторы
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Они монтируются непосредственно на крыше и могут работать как с воздуховодом, так и без него.
сеть. Воздух выбрасывается через вертикальный воздуховод. Эти вентиляторы не занимают
ни одна из полезных площадей зданий не требует сложной вентиляции
системы.
