Коробка соединительная КС-20 - ООО ”ЗАВОД УКРМАШПРОМ”

Коробка КС-20 предназначена для соединения и

разветвления электрических цепей, выполняемых контрольными кабелями с
числом жил до 27 и силовыми кабелями с алюминиевыми и медными жилами
сечением 1,5-6 мм2. В коробке используются пластмассовые сальники PG.
В комплекте 20 пар винтовых клеммных зажимов для присоединения жил проводов и
кабелей сечением не более 6 мм².

Продукция соответствует: ГОСТ Р 51321.1-2007



Коробка соединительная КС-20,
технические характеристики

Климатическое исполнение: У2

Стандарт изготовления: ТУ 3464-009-99856433-2011

Степень защиты: IP 54

Сечение жил: 1,5-6мм2

Напряжение постоянного тока: до 440В

Напряжение переменного тока частотой 50 гЦ: до 660В

Номинальный ток наборных зажимов: 25A

Материал изготовления: сталь с лакокрасочным или полимерным покрытием



НаименованиеСтепень

защиты по IP

Количество

зажимов

ВводыКол-во вводов/

пирамидок

Диаметр вводимых

кабелей, мм

Масса
Коробка соединительная КС 20 металлический вводIP6520М2026-122,4
М2538-16
М32214-22
Коробка соединительная КС 20 пластмассовый вводIP5420MG 2029-142,3
MG 25313-18
MG 32218-25

www.ukrmp.org

Коробка КС-12-10, КС-12-11, КС-12-12, КС-12-20, КС-12-21, КС-12-22 в Сургуте

Коробка соединительная КС-12-10, КС-12-11, КС-12-12, КС-12-20, КС-12-21, КС-12-22 предназначена для соединения и разветвления вторичных и силовых электрических цепей напряжением до 380 В переменного тока частотой до 60 Гц и напряжением до 220 В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5 - 6 мм

2, эксплуатируемых как внутри, так и снаружи помещений.

Модификации соединительных коробок

Исполнения коробок

Количество зажимов, шт.

Тип сальника для ввода кабеля

Обозначение сальника

Аналог

Привёртный

Втулка пластмассовая уплотнительная

Количество, шт.

Диаметры вводимых кабелей, мм

Количество, шт.

Диаметры вводимых кабелей, мм

КС-12-10

12

2

6 - 12

-

-

МG20 ИЭК

-

1

8 - 16

МG25 ИЭК

1

16 - 22

МG32 ИЭК

КС-12-11

2

8 - 16

МG25 ИЭК

КЗНС08

1

16 - 22

МG32 ИЭК

КС-12-12

4

8 - 16

МG25 ИЭК

-

1

16 - 22

МG32 ИЭК

КС-12-20

-

-

2

4 - 12

сальник

d = 20 мм

1

8 - 16

сальник

d = 25 мм

КС-12-21

1

16 - 22

сальник

d = 32 мм

2

8 - 16

сальник

d = 25 мм

1

16 - 22

сальник

d = 32 мм

КС-12-22

4

4 - 16

сальник

d = 25 мм

КЗНА08

1

16 - 22

сальник

d = 32 мм

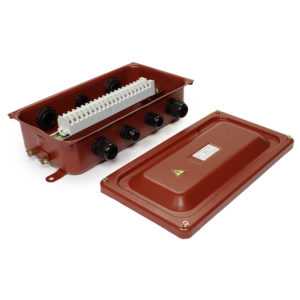

Рис. 1. Общий вид коробки КС-12-12

Технические характеристики

Параметр

Значение

Номинальный ток

20 А

Номинальное рабочее напряжение:

AC

220 В

DC

380 В

Номинальная частота переменного тока

50 и 60 Гц

Климатическое исполнение и категория размещения

УХЛ2 по ГОСТ 15150-69

Диапазон температуры окружающего воздуха

от -25 до +40°C

Относительная влажность воздуха

100% при T = +25°C

Степень защиты корпуса

IP65 по ГОСТ 14254-96

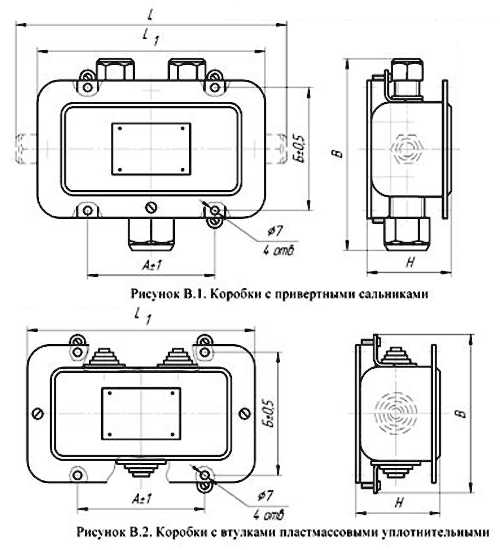

Рис. 2. Габаритные, установочные и присоединительные размеры коробок КС12

Типоисполнение коробок

Количество сальников

А

Б

В

H

L

L1

Рис.

КС12-10

4

125

114

182

81,5



224

В.1

КС12-11

3



КС12-12

5

263

КС12-20

4

150



В.2

КС12-21

3



КС12-22

5



Рис. 3. Коробка соединительная КС-12-12 УХЛ2 в открытом виде

surgut.ruskransnab.ru

Коробка соединительная КС-20 У2 IP54 пластиковый ввод ЗЭТА

Главная / Кабельная арматура / Коробка соединительная / Коробка соединительная КС-20 У2 IP54 пластиковый ввод ЗЭТА

1,260.00 руб.

Коробка соединительная КС-20 с пластмассовыми кабельными вводами предназначена для соединения и разветвления электрических цепей, выполняемых контрольными и силовыми кабелями с алюминиевыми и медными жилами сечением 1,5-4 мм2. В коробке установлена клеммная колодка на 20 зажимов.


  • Климатическое исполнение: У2 по ГОСТ 15150-69
  • Стандарт изготовления: ТУ 3464-009-99856433-2011
  • Степень защиты: IP 54
  • Сечение жил: 1,5-4мм2
  • Напряжение постоянного тока: до 440В
  • Напряжение переменного тока частотой 50 гЦ: до 660В
  • Номинальный ток наборных зажимов: 25A
  • Материал изготовления: оцинкованная сталь с грунтовым покрытием

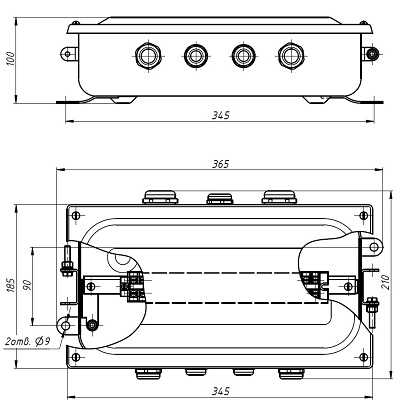

1 — отверстие Ø20

2 — отверстие Ø25
3 — отверстие Ø32

Категории товаров

Выбрать категориюUncategorized  (0)Арматура СИП  (103)Арматурорезы,арматурогибы  (10)Ввод кабель  (13)Гайколомы  (6)Гильзы,наконечники,разъемы  (457)   Болтовые соединители и наконечники  (48)   Гильзы  (54)   Гильзы изолированные  (11)   Наконечники изолированные  (91)   Наконечники неизолированные  (142)   Разъемы изолированные  (114)Инструмент  (281)   Диэлектрический инструмент  (51)   Инструмент для монтажа СИП  (27)   Инструмент для резки  (0)   Инструмент для электромонтажников  (35)   Инструменты для сетевых работ  (3)   Отвертки, Пассатижи, Утконосы  (43)      Наборы отверток  (8)      Отвертки, Пассатижи и Утконосы  (35)   Перфорирование листового металла  (7)   СЛЕСАРНО-МОНТАЖНЫЙ ИНСТРУМЕНТ  (17)   Снятие изоляции  (83)      Снятие изоляции  (72)      Стрипперы  (11)   Степлеры и скобы  (15)      Скобы для степлеров  (9)      Степлеры  (6)Кабельная арматура  (646)   Бирки  (7)   Гайки  (1)   Гибкий ввод  (1)   Заземляющие проводники  (1)   Комплект ВГ  (1)   Коробка клеммная  (1)   Коробка монтажная  (1)   Коробка с зажимами наборными  (1)   Коробка соединительная  (1)   Коробка чугунная  (1)   Непаянный комплект заземления  (1)   Оконцеватель для металлорукава  (1)   Патрубок вводный  (1)   Перемычка ПГС  (1)   Поворотный резьбовой крепежный элемент  (1)   Пружина постоянного давления  (1)   Резьбовой крепежный элемент  (1)   Сжим  (1)   Скобы  (1)   Термоусаживаемая кабельная капа  (1)   Термоусаживаемая перчатка  (1)   Термоусаживаемый ремонтный кожух  (1)   Трубка термоусаживаемая с клеем  (2)   Трубка ТУТ  (20)   Флажок  (1)   Хомутики  (1)Капы,уплотнители,аноды  (14)Клеевая трубка  (65)Матрицы и насадки  (207)Металлорукав  (7)   Металлорукав «NORD» герметичный в ПВХ-изоляции  (0)   Металлорукав в ПВХ изоляции МГПнг  (0)   Металлорукав в ПВХ изоляции РЗ-ЦПнг  (0)   Металлорукав в ПВХ изоляции РЗ-ЦПнг с протяжкой  (0)   Металлорукав из нержавеющей стали МРН  (0)   Металлорукав из нержавеющей стали МРНПИнг в ПВХ-изоляции  (0)   Металлорукав оцинкованный Р3-ЦХ  (0)Муфты  (624)   Кабельные муфты  (517)      Кабельные муфты на напряжение до 1 кВ  (328)      Кабельные муфты на напряжение до 10 кВ  (174)      Кабельные муфты на напряжение до 20-35 кВ  (15)   Компоненты муфт  (85)   Муфты  (25)   Муфты Райхем  (205)Наборы  (59)   Модульные ящики  (13)   Наборы инструмента  (28)   Сумки, органайзеры  (18)Ножницы  (90)   Ножницы гидравлические  (24)   Ножницы механические  (66)Оборудование  (57)   Насосы и насосные станции  (41)   Оборудование для работы с электротехническими шинами  (16)Перфораторы  (8)Прессы  (155)   Прессы гидравлические неавтономные  (60)   Прессы механические  (95)Рукава и краны БРС  (5)Средства безопасности при работе на высоте  (5)Съемники гидравлические  (14)Телескопические лестницы и стремянки  (15)Термоусадная трубка  (109)Трубогибы  (13)Уголкорезы,штроборезы  (3)УЗК  (96)Хомуты, крепления, колодки  (165)   Аксессуары для кабельных стяжек и монтажа проводов  (55)   Клеммная колодка  (6)   Скобы крепления  (16)   Хомуты и стяжки  (88)Шинообратка  (32)

Производитель

Нашли дешевле? Снизим цену!

Видели товар дешевле? Отправьте ссылку на данный товар. Мы постараемся сделать цену более привлекательной.

ampert.ru

Коробка соединительная КС-20 УХЛ1,5 IP65 металлические заглушки ЗЭТА

Главная / Кабельная арматура / Коробка соединительная / Коробка соединительная КС-20 УХЛ1,5 IP65 металлические заглушки ЗЭТА

1,152.00 руб.

Коробка соединительная КС-20 с металлическими заглушками предназначена для соединения и разветвления электрических цепей, выполняемых контрольными и силовыми кабелями с алюминиевыми и медными жилами сечением 1,5-4 мм2. В коробке установлена клеммная колодка на 20 зажимов.

Технические характеристики:

  • Климатическое исполнение: УХЛ 1,5 по ГОСТ 15150-69
  • Стандарт изготовления: ТУ 3464-009-99856433-2011
  • Степень защиты: IP 65
  • Сечение жил: 1,5-4мм2
  • Напряжение постоянного тока: до 440В
  • Напряжение переменного тока частотой 50 гЦ: до 660В
  • Номинальный ток наборных зажимов: 25A
  • Материал изготовления: оцинкованная сталь с грунтовым покрытием

1 — отверстие Ø20
2 — отверстие Ø25

3 — отверстие Ø32

Категории товаров

Выбрать категориюUncategorized  (0)Арматура СИП  (103)Арматурорезы,арматурогибы  (10)Ввод кабель  (13)Гайколомы  (6)Гильзы,наконечники,разъемы  (457)   Болтовые соединители и наконечники  (48)   Гильзы  (54)   Гильзы изолированные  (11)   Наконечники изолированные  (91)   Наконечники неизолированные  (142)   Разъемы изолированные  (114)Инструмент  (281)   Диэлектрический инструмент  (51)   Инструмент для монтажа СИП  (27)   Инструмент для резки  (0)   Инструмент для электромонтажников  (35)   Инструменты для сетевых работ  (3)   Отвертки, Пассатижи, Утконосы  (43)      Наборы отверток  (8)      Отвертки, Пассатижи и Утконосы  (35)   Перфорирование листового металла  (7)   СЛЕСАРНО-МОНТАЖНЫЙ ИНСТРУМЕНТ  (17)   Снятие изоляции  (83)      Снятие изоляции  (72)      Стрипперы  (11)   Степлеры и скобы  (15)      Скобы для степлеров  (9)      Степлеры  (6)Кабельная арматура  (646)   Бирки  (7)   Гайки  (1)   Гибкий ввод  (1)   Заземляющие проводники  (1)   Комплект ВГ  (1)   Коробка клеммная  (1)   Коробка монтажная  (1)   Коробка с зажимами наборными  (1)   Коробка соединительная  (1)   Коробка чугунная  (1)   Непаянный комплект заземления  (1)   Оконцеватель для металлорукава  (1)   Патрубок вводный  (1)   Перемычка ПГС  (1)   Поворотный резьбовой крепежный элемент  (1)   Пружина постоянного давления  (1)   Резьбовой крепежный элемент  (1)   Сжим  (1)   Скобы  (1)   Термоусаживаемая кабельная капа  (1)   Термоусаживаемая перчатка  (1)   Термоусаживаемый ремонтный кожух  (1)   Трубка термоусаживаемая с клеем  (2)   Трубка ТУТ  (20)   Флажок  (1)   Хомутики  (1)Капы,уплотнители,аноды  (14)Клеевая трубка  (65)Матрицы и насадки  (207)Металлорукав  (7)   Металлорукав «NORD» герметичный в ПВХ-изоляции  (0)   Металлорукав в ПВХ изоляции МГПнг  (0)   Металлорукав в ПВХ изоляции РЗ-ЦПнг  (0)   Металлорукав в ПВХ изоляции РЗ-ЦПнг с протяжкой  (0)   Металлорукав из нержавеющей стали МРН  (0)   Металлорукав из нержавеющей стали МРНПИнг в ПВХ-изоляции  (0)   Металлорукав оцинкованный Р3-ЦХ  (0)Муфты  (624)   Кабельные муфты  (517)      Кабельные муфты на напряжение до 1 кВ  (328)      Кабельные муфты на напряжение до 10 кВ  (174)      Кабельные муфты на напряжение до 20-35 кВ  (15)   Компоненты муфт  (85)   Муфты  (25)   Муфты Райхем  (205)Наборы  (59)   Модульные ящики  (13)   Наборы инструмента  (28)   Сумки, органайзеры  (18)Ножницы  (90)   Ножницы гидравлические  (24)   Ножницы механические  (66)Оборудование  (57)   Насосы и насосные станции  (41)   Оборудование для работы с электротехническими шинами  (16)Перфораторы  (8)Прессы  (155)   Прессы гидравлические неавтономные  (60)   Прессы механические  (95)Рукава и краны БРС  (5)Средства безопасности при работе на высоте  (5)Съемники гидравлические  (14)Телескопические лестницы и стремянки  (15)Термоусадная трубка  (109)Трубогибы  (13)Уголкорезы,штроборезы  (3)УЗК  (96)Хомуты, крепления, колодки  (165)   Аксессуары для кабельных стяжек и монтажа проводов  (55)   Клеммная колодка  (6)   Скобы крепления  (16)   Хомуты и стяжки  (88)Шинообратка  (32)

Производитель

Нашли дешевле? Снизим цену!

Видели товар дешевле? Отправьте ссылку на данный товар. Мы постараемся сделать цену более привлекательной.

ampert.ru

-20 IP54, 20 : ,

Коробки предназначены для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.

Главное отличие коробок КС-10, -20,-30,-40 производства КасКад энерго от продукции других производителей – это исполнение корпуса, а так же наличие сертификатов и технических условий!  ОДО"КасКад энерго" изготавливает ЦЕЛЬНОТЯНУТЫЕ КОРПУСА КОРОБОК КС-10, КС-20, КС-30 И КС-40промышленным способом, что позволяет реально обеспечить необходимую степень защиты и стабильно высокое качество продукции, а так же скорость выполнения заказа.

Коробки соединительные КС- постоянно есть в наличии на нашем складе.

Специалисты ОДО"КасКад энерго" могут изготовить Коробку КС-20 как в стандартной комплектации, так и по индивидуальному заказу.

ОДО"КасКад энерго" производит корпуса коробок КС-20 и Коробки КС-20.


Возможно изготовление КС-20 ( корпусов коробок КС-10, КС-20, КС-30 и КС-40, ящиков, шкафов) по размерам, количеству и типу клеммных колодок, сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.

Изготавливаем коробки разветвительные КС-10, КС-20, КС-30 и КС-40 профессионально, быстро, качественно в любых количествах.

Коробка КС-20 предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.

Коробка КС-20 предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.
Корпус коробки КС-20 имеет порошковое полимерное покрытие, обеспечивающее высокую коррозионную стойкость и современный дизайн. Цвет корпуса — серый, светло-серый или по заказу.
Корпус коробки КС — металлический (сталь h=1,5мм), сварной, крышка съемная, уплотненная. Конструкция коробки обеспечивает степень защиты — до IP 65. Типовая комплектация коробок — сальниками типа «С» (степень защиты до IP 55) и блоками зажимов типа БЗ-24. Варианты комплектации коробок КС кабельными сальниками типа «У» позволяют использовать ее в пожароопасных помещениях классов П-I, П-II и П-III.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ КОРОБКИ КС-20

Коробки КС предназначены для следующих условий эксплуатации: Окружающая среда, не содержит агрессивные газы и пары в концентрациях, разрушающих материалы корпуса коробки и изоляцию зажимов; Высота над уровнем моря до 2000м; Рабочая температура окружающей среды от -40 до +40 градусов Цельсия; Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при максимальном ускорении 0,5g; Степень опасности механических повреждений высокая; Максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85 градусов Цельсия. Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение в пространстве коробки – любое. Ввод и уплотнение кабелей. Монтаж и разделку кабелей в коробках производить согласно технологической инструкции на производство работ по монтажу систем автоматизации «Вводы электрических и трубных проводок» ТИ425288. 19000. Вводимые проводки должны быть закреплены к опорным конструкциям на расстоянии не более 750мм от ввода. Эксплуатация зажимов должна производиться в соответствии с инструкцией по эксплуатации зажимов ОЛХ.463.268. Концы многопроволочных жил (неоконцованых) перед присоединением должны быть скручены в направлении навивки, а алюминиевые жилы – подготовлены в соответвии с ГОСТ 10434. Потребителем должны быть приняты меры, исключающие возможность конденсации влаги в местах соединения кабелей. При невозможности избежать образование конденсата на силовых цепях со стороны устройств питания рекомендуется устанавливать устройства защитного отключения УЗО После монтажа и проверки электрической цепей винты на крышке коробки должны быть затянуты. Корпус коробки должен быть заземлен с использованием медного проводника сечением не менее 2.5 кв. мм, оконцованного стандартным наконечником. В процессе эксплуатации не реже одного раза в год следует производить проверку и техническое обслуживание коробок. При этом следует произвести осмотр на отсутствие внешних повреждений уплотнений вводов и проводок, очистить коробку от загрязнения, проверить состояние контактных соединений жил проводов и кабелей, подтянуть винты зажимов. При образовании коррозии зажимы заменить. Регламент мероприятий уточняется инструкцией, разрабатывается предприятием с учетом условий их применения. Для проведения проверок, профилактических осмотров или коробки не должны вскрываться без предварительного отключения всех входящих и, если необходимо для установок с заземленной нейтралью, отходящих цепей, в том числе нулевого рабочего проводника.

ГАРАНТИЙНЫЕ ОБЗАТЕЛЬСТВА

Срок службы коробок КС не менее 10 лет при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Коробки должны сохранияться в упаковке, в условиях хранения «2 (С) «по ГОСТ 15150. Гарантийный срок эксплуатации коробок 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня получения потребителем.

Мы можем изготовить коробки КС с любым количеством клемм и любым количеством и расположением кабельных вводов, по вашему техническому заданию. Например коробка КС-16-5, Коробка КС-16-10, Коробка КС-16-15, Коробка КС-16-20, Коробка КС-16-25, Коробка КС-16-30, Коробка КС-16-35, Коробка КС-16-40, Коробка КС-16-45, Коробка КС-16-50,   Коробка КС-16-55, Коробка КС-16-60, Коробка КС-16-65, Коробка КС-16-70, Коробка КС-16-75, Коробка КС-16-80.

Предлагаем коробки соединительные КС-10, КС-20, КС-40. Продукция предназначена для соединения и разветвления электропроводок  в электрических цепях систем автоматизации производственных процессов.

Металлические корпуса окрашены в серый цвет. Степень защиты типовой соединительной коробки ? IP54.
Возможно изготовление коробок (ящиков, шкафов) по размерам, количеству и типу сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.

energobelarus.by

-20 IP54, 20 : ,

Коробки предназначены для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.

Главное отличие коробок КС-10, -20,-30,-40 производства КасКад энерго от продукции других производителей – это исполнение корпуса, а так же наличие сертификатов и технических условий!  ОДО"КасКад энерго" изготавливает ЦЕЛЬНОТЯНУТЫЕ КОРПУСА КОРОБОК КС-10, КС-20, КС-30 И КС-40промышленным способом, что позволяет реально обеспечить необходимую степень защиты и стабильно высокое качество продукции, а так же скорость выполнения заказа.

Коробки соединительные КС- постоянно есть в наличии на нашем складе.

Специалисты ОДО"КасКад энерго" могут изготовить Коробку КС-20 как в стандартной комплектации, так и по индивидуальному заказу.

ОДО"КасКад энерго" производит корпуса коробок КС-20 и Коробки КС-20.


Возможно изготовление КС-20 ( корпусов коробок КС-10, КС-20, КС-30 и КС-40, ящиков, шкафов) по размерам, количеству и типу клеммных колодок, сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.

Изготавливаем коробки разветвительные КС-10, КС-20, КС-30 и КС-40 профессионально, быстро, качественно в любых количествах.

Коробка КС-20 предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.

Коробка КС-20 предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.
Корпус коробки КС-20 имеет порошковое полимерное покрытие, обеспечивающее высокую коррозионную стойкость и современный дизайн. Цвет корпуса — серый, светло-серый или по заказу.
Корпус коробки КС — металлический (сталь h=1,5мм), сварной, крышка съемная, уплотненная. Конструкция коробки обеспечивает степень защиты — до IP 65. Типовая комплектация коробок — сальниками типа «С» (степень защиты до IP 55) и блоками зажимов типа БЗ-24. Варианты комплектации коробок КС кабельными сальниками типа «У» позволяют использовать ее в пожароопасных помещениях классов П-I, П-II и П-III.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ КОРОБКИ КС-20

Коробки КС предназначены для следующих условий эксплуатации: Окружающая среда, не содержит агрессивные газы и пары в концентрациях, разрушающих материалы корпуса коробки и изоляцию зажимов; Высота над уровнем моря до 2000м; Рабочая температура окружающей среды от -40 до +40 градусов Цельсия; Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при максимальном ускорении 0,5g; Степень опасности механических повреждений высокая; Максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85 градусов Цельсия. Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение в пространстве коробки – любое. Ввод и уплотнение кабелей. Монтаж и разделку кабелей в коробках производить согласно технологической инструкции на производство работ по монтажу систем автоматизации «Вводы электрических и трубных проводок» ТИ425288. 19000. Вводимые проводки должны быть закреплены к опорным конструкциям на расстоянии не более 750мм от ввода. Эксплуатация зажимов должна производиться в соответствии с инструкцией по эксплуатации зажимов ОЛХ.463.268. Концы многопроволочных жил (неоконцованых) перед присоединением должны быть скручены в направлении навивки, а алюминиевые жилы – подготовлены в соответвии с ГОСТ 10434. Потребителем должны быть приняты меры, исключающие возможность конденсации влаги в местах соединения кабелей. При невозможности избежать образование конденсата на силовых цепях со стороны устройств питания рекомендуется устанавливать устройства защитного отключения УЗО После монтажа и проверки электрической цепей винты на крышке коробки должны быть затянуты. Корпус коробки должен быть заземлен с использованием медного проводника сечением не менее 2.5 кв. мм, оконцованного стандартным наконечником. В процессе эксплуатации не реже одного раза в год следует производить проверку и техническое обслуживание коробок. При этом следует произвести осмотр на отсутствие внешних повреждений уплотнений вводов и проводок, очистить коробку от загрязнения, проверить состояние контактных соединений жил проводов и кабелей, подтянуть винты зажимов. При образовании коррозии зажимы заменить. Регламент мероприятий уточняется инструкцией, разрабатывается предприятием с учетом условий их применения. Для проведения проверок, профилактических осмотров или коробки не должны вскрываться без предварительного отключения всех входящих и, если необходимо для установок с заземленной нейтралью, отходящих цепей, в том числе нулевого рабочего проводника.

ГАРАНТИЙНЫЕ ОБЗАТЕЛЬСТВА

Срок службы коробок КС не менее 10 лет при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Коробки должны сохранияться в упаковке, в условиях хранения «2 (С) «по ГОСТ 15150. Гарантийный срок эксплуатации коробок 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня получения потребителем.

Мы можем изготовить коробки КС с любым количеством клемм и любым количеством и расположением кабельных вводов, по вашему техническому заданию. Например коробка КС-16-5, Коробка КС-16-10, Коробка КС-16-15, Коробка КС-16-20, Коробка КС-16-25, Коробка КС-16-30, Коробка КС-16-35, Коробка КС-16-40, Коробка КС-16-45, Коробка КС-16-50,   Коробка КС-16-55, Коробка КС-16-60, Коробка КС-16-65, Коробка КС-16-70, Коробка КС-16-75, Коробка КС-16-80.

Предлагаем коробки соединительные КС-10, КС-20, КС-40. Продукция предназначена для соединения и разветвления электропроводок  в электрических цепях систем автоматизации производственных процессов.

Металлические корпуса окрашены в серый цвет. Степень защиты типовой соединительной коробки ? IP54.
Возможно изготовление коробок (ящиков, шкафов) по размерам, количеству и типу сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.

energobelarus.by

-20C IP54 : ,

Отличие коробки КС-20С от коробки КС-20 это Индекс "С" означающий что корпус коробки выполнен не цельнотянутым, а сварным спообом и имеет размер 300х200х85 ip54

Наилучшим вариантом размещения заказа ? обычно является изготовление коробки по индивидуальному заказу, как правило это позволяет сэкономить Ваше время и ваши деньги! Так как нестандартная коробка чаще всего оказывается дешевле стандартной!

Коробка КС-20С предназначена для соединения и разветвления электропроводок из проводов до 1000 В и контрольных кабелей с числом жил до 20, сечением 1,5— 4 мм2.

Корпус коробки КС-20 имеет порошковое полимерное покрытие, обеспечивающее высокую коррозионную стойкость и современный дизайн. Цвет корпуса — серый, светло-серый или по заказу.
Корпус коробки КС — металлический (сталь h=1,5мм), сварной, крышка съемная, уплотненная. Конструкция коробки обеспечивает степень защиты — до IP 65. Типовая комплектация коробок — сальниками типа «С» (степень защиты до IP 55) и блоками зажимов типа БЗ-24. Варианты комплектации коробок КСкабельными сальниками типа «У» позволяют использовать ее в пожароопасных помещениях классов П-I, П-II и П-III.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ КОРОБКИ КС-10

Коробки КС предназначены для следующих условий эксплуатации: Окружающая среда, не содержит агрессивные газы и пары в концентрациях, разрушающих материалы корпуса коробки и изоляцию зажимов; Высота над уровнем моря до 2000м; Рабочая температура окружающей среды от -40 до +40 градусов Цельсия; Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при максимальном ускорении 0,5g; Степень опасности механических повреждений высокая; Максимальная температура наружной поверхности контактных зажимов и жил проводов и кабелей при длительной токовой нагрузке не должна превышать 85 градусов Цельсия. Коробки могут быть установлены на строительные основания с применением перфоизделий, либо непосредственно на строительное основание с помощью дюбель-винтов. Рабочее положение в пространстве коробки – любое. Ввод и уплотнение кабелей. Монтаж и разделку кабелей в коробках производить согласно технологической инструкции на производство работ по монтажу систем автоматизации «Вводы электрических и трубных проводок» ТИ425288. 19000. Вводимые проводки должны быть закреплены к опорным конструкциям на расстоянии не более 750мм от ввода. Эксплуатация зажимов должна производиться в соответствии с инструкцией по эксплуатации зажимов ОЛХ.463.268. Концы многопроволочных жил (неоконцованых) перед присоединением должны быть скручены в направлении навивки, а алюминиевые жилы – подготовлены в соответствии с ГОСТ 10434. Потребителем должны быть приняты меры, исключающие возможность конденсации влаги в местах соединения кабелей. При невозможности избежать образование конденсата на силовых цепях со стороны устройств питания рекомендуется устанавливать устройства защитного отключения УЗО После монтажа и проверки электрической цепей винты на крышке коробки должны быть затянуты. Корпус коробки должен быть заземлен с использованием медного проводника сечением не менее 2.5 кв. мм, оконцованного стандартным наконечником. В процессе эксплуатации не реже одного раза в год следует производить проверку и техническое обслуживание коробок. При этом следует произвести осмотр на отсутствие внешних повреждений уплотнений вводов и проводок, очистить коробку от загрязнения, проверить состояние контактных соединений жил проводов и кабелей, подтянуть винты зажимов. При образовании коррозии зажимы заменить. Регламент мероприятий уточняется инструкцией, разрабатывается предприятием с учетом условий их применения. Для проведения проверок, профилактических осмотров или коробки не должны вскрываться без предварительного отключения всех входящих и, если необходимо для установок с заземленной нейтралью, отходящих цепей, в том числе нулевого рабочего проводника.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок службы коробок КС не менее 10 лет при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Коробки должны сохраняться в упаковке, в условиях хранения «2 (С) «по ГОСТ 15150. Гарантийный срок эксплуатации коробок 2 года с момента ввода в эксплуатацию, но не более 2,5 лет со дня получения потребителем.

Корпуса коробок серии КЗНА-08, КЗНА-16, У-614, У-615, КЗНС-08, КЗНС-16 — стальные, цельнотянутые, крышки съемные, уплотненные, степень защиты — до IP65. Коробки У614, У615, КЗНС комплектуются сальниками У261, 262, 263 или их аналогами. В коробках У994, У995 IP31 (54) могут быть установлены блоки зажимов на подключение 10/20 проводов сечением до 6 мм2.
Коробки КСП изготовлены из термостойкой ABS-пластмассы и предназначены для вторичной коммутации систем управления и автоматизации, соединения и разветвления электропроводок с числом жил контрольного кабеля до 36. Между крышкой и корпусом устанавливается герметизирующая прокладка. Такая конструкция обеспечивает степень защиты IP55. В типовой комплектации коробок КСП установлены блоки зажимов, для герметизации ввода кабеля предусмотрены кабельные ввод-сальники. Возможна комплектация коробок КСП сальниками типа GW, PG или MG.


Предлагаем коробки соединительные КС-10, КС-20, КС-40. Продукция предназначена для соединения и разветвления электропроводок с алюминиевыми и медными жилами, в электрических цепях систем автоматизации производственных процессов.
Металлические корпуса окрашены в серый цвет. Степень защиты типовой соединительной коробки ? IP54.

energobelarus.by
