КСО-393

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-393



РУВН БКТПБ может также комплектоваться камерами сборными одностороннего обслуживания серии 393 (КСО-393). Подключение отходящих линий к сборным шинам осуществляется с помощью выключателей нагрузки или разъединителей. Для защиты силовых трансформаторов от перегрузки или протекания токов короткого замыкания предусматривается применение выключателя нагрузки с предохранителем. Имеется возможность организации учёта активной или активно- реактивной электроэнергии. По желанию заказчика для защиты оборудования подстанции от коммутационных и грозовых перенапряжений в КСО могут устанавливаться ОПН.

В составе камер реализован необходимый набор механических и электромагнитных блокировок, исключающих ошибочные и некорректные действия обслуживающего персонала.



ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6;10
Наибольшее рабочее напряжение, кВ	7,2;12
Номинальный ток сборных шины, А	630; 1000;
Номинальный ток главных цепей, А	630; 1000
Номинальный ток отключения камер с выключателем нагрузки, А	630
Номинальный  ток термической стойкости (время протекания 3 сек), кА	20
Ток электродинамической стойкости, кА	51
Номинальное напряжение вспомогательных цепей, В Номинальное напряжение цепей учета, В Номинальное напряжение ТСН, В Номинальное напряжение освещения камер, В	220 100 380 12,36
Условия обслуживания	односторонее
Габаритные размеры КСО-, мм (ширина х глубина х высота)	800х800х1900
Климатическое исполнение и категория размещения по ГОСТ 15150	У3

Компановка и габаритные размеры

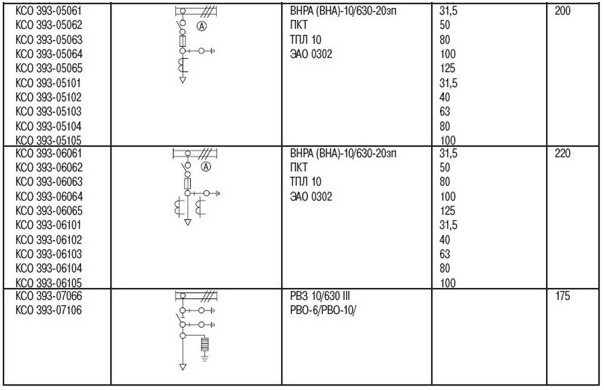

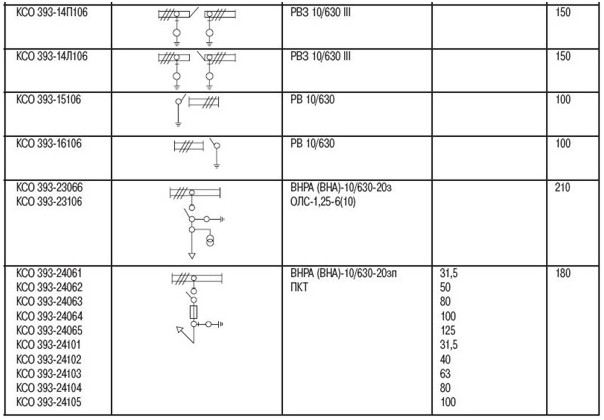

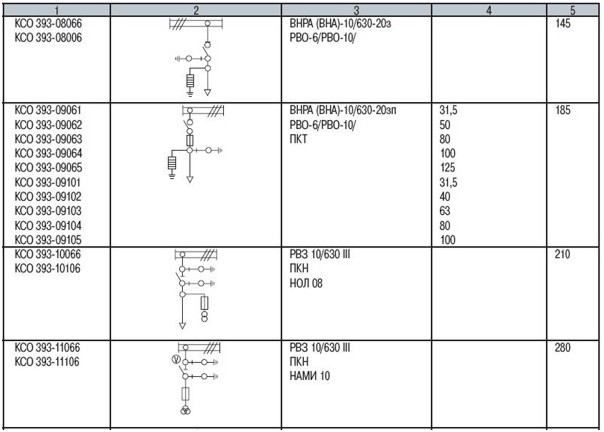

Схемы главных цепей КСО-393, КСО-393М

03_Опросный лист на КСО-393 изм 9.

11.09

Скачать EXCEL

Буклет КСО-393

Скачать в PDF

Сертификат КСО-393, 393М

Скачать в JPG

Декларация КСО-393, 393М

Скачать в JPG

Сетка схем КСО-393

Скачать в PDF

КСО-393 цена в Москве – ПанЭнергоМет

Описание

Вы можете купить этот товар на нашем сайте с доставкой в Москву.

КСО-393 – это сборные камеры одностороннего обслуживания, которые предназначены для эксплуатации в трехфазных сетях переменного тока. Оборудование рассчитано на применение в цепях с напряжением 6 и 10 кВ с частотой 50 Гц. Аппаратура является компонентом распределительных устройств и позволяет эффективно передавать и распределять энергию между потребителями.

Особенности конструкции

Для производства оборудования используются гнутые металлические профили, покрытые порошковой краской. Для максимальной надежности и прочности конструкции все детали конструкции скрепляют при помощи специальных заклепок. Смотровые окошки, расположенные в дверцах позволяют без открытия устройства контролировать процесс включения или выключения рабочих и заземляющих ножей, а также выключателя нагрузки.

В составе конструкции предусмотрены четыре рабочих блока:

• ввода;
• вывода;
• сборных шин;
• вакуумного выключателя.

В корпусной части ячейки расположена аппаратура основных цепей, измерительные приборы и счетчики. Устройства управления и разъединитель помещены в дверцы. Благодаря такой модификации можно мониторить рабочие параметры при помощи смотровых окошек, а также обеспечивать сервис аппаратуры без необходимости снимать лицевую панель.

Для крайних камер при монтаже в КРУ предусмотрена установка защитных торцевых панелей. К ней монтируются сборные шины и ограждения. На фасадной части располагается зажим для установки переносных заземлителей.

Преимущества

Данная модификация оборудования отличается такими эксплуатационными достоинствами, которые не присущи более ранним версиям:

• для обеспечения коррозионной стойкости корпусные элементы изготавливаются из оцинкованной стали;
• простая и надежная конструкция способствует удобству обслуживания;
• конструкция легко устанавливается и закрепляется в удобном месте;
• оборудованию требуется минимальный ремонт и техническое обслуживание в течение всего эксплуатационного срока;
• для установки можно выбирать выключатели отечественного или зарубежного типа в зависимости от индивидуальных предпочтений;
• для удобства контроля и мониторинга сети предусмотрено дополнительное освещение в камерах и смотровые окна.

Сфера применения

Устройства находят широкое применение в таких сферах, как:

• гражданское строительство;
• тяжелая промышленность;
• металлургия;
• распределительные сети различного назначения;
• нефтегазовая промышленность;
• организация электроснабжения индивидуальных объектов.

Надежная и универсальная аппаратура обладает высоким уровнем защиты и безопасности для обслуживающего персонала.

Наша компания под заказ изготовит оборудование КСО требуемой модификации. Оптимальный уровень цен на все варианты исполнения, учет персональных параметров при изготовлении.

Отзывы

Оставить отзыв

Камеры сборные одностороннего обслуживания (КСО 393, 366, 292, 298)

Сборные камеры одностороннего обслуживания (КСО) предназначены для комплектации распределительных устройств переменного трехфазного тока частотой 50 Гц для систем с изолированной нейтралью.

КСО применяются для комплектации трансформаторных подстанций в составе городских электросетей, на промышленных, сельскохозяйственных объектах, на строительных площадках.
КСО представляет собой сборную металлическую конструкцию. В отличие от КРУ, поставляемых в закрытых шкафах, сборные шины КСО прокладываются открыто, поверх камеры.
КСО устанавливаются в закрытых помещениях распределительных устройств.
Распределительные устройства, собранные из камер КСО, оснащаются выключателями нагрузки, вакуумными выключателями, разъединителями с заземляющими ножами, трансформаторами напряжения и тока, автоматическими реле, измерительными приборами, счетчиками, микропроцессорными блоками и другими устройствами.
Защитная автоматика может быть реализована как на электромеханических реле, так и с использованием микропроцессоров.
При проектировании комплектность УСО выбирается в соответствии с требованиями заказчика.

Камеры КСО третьей серии (393, 366) отличаются от КСО второй серии (292, 298) только габаритными размерами.

Особенности:

• возможность изготовления УСО различных размеров в соответствии с техническими требованиями заказчика;
• система встроенных замков повышает безопасность эксплуатации ЦСР;
• простота установки и ввода в эксплуатацию благодаря легкому доступу к точкам крепления шкафов, шинопроводам и кабельным соединениям;
• при реализации релейной защиты на микропроцессорных блоках камеры КСО позволяют интегрировать РУ в автоматизированные системы управления и учета.

Имя параметра	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей камер, А	400, 630, 1000; 1600; 2000 г.
Номинальный ток трансформаторов тока, А	50; 75; 100; 150; 200; 300; 400; 600
Номинальный ток сборных шин, А	630; 1000; 1600; 2000 г.
Номинальный ток шинных мостов, А	630, 1000
Номинальный ток отключения высоковольтный переключатель, кА	20
Номинальный ток электродинамического сопротивления главных цепей камер, кА	51
Ток термического сопротивления, кА	20
Номинальное напряжение для вспомогательных цепей:
– цепей защиты, управления и сигнализации постоянного и переменного тока, В	220
– цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В	100
Ток плавкой вставки силового предохранителя, А	2; 3; 5; 8; 10; 16; 12; 31,5-100
Срок службы	не менее 25 лет
