Кт829а даташит
Имя: Пароль: Забыли пароль? ChipTuner Forum. Добро пожаловать! Добро пожаловать на ChipTuner Forum. Регистрация Вход.
Поиск данных по Вашему запросу:
Кт829а даташит
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- КТ829А (2018г), Транзистор NPN, усилительный
- ШИМ для управления ДПТ
- Транзистор КТ829
- Аналог транзистора,управляющего IAC valve honda civic 1998 года
- Аналоги для кт829а
- Сирена на специализированной микросхеме SC1006
- Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить транзистор мультиметром

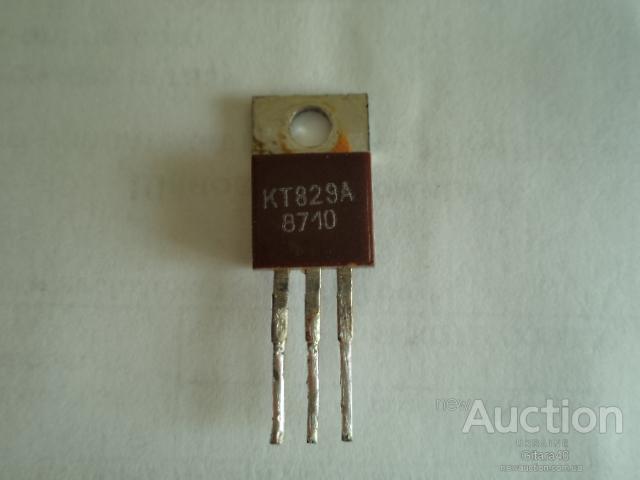

КТ829А (2018г), Транзистор NPN, усилительный
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром.
Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика. Мы знаем, что транзистор имеет два p-n перехода , причем каждый переход можно представить в виде диода полупроводника.
Отсюда получается, что один диод образован выводами, например, базы и коллектора , а другой диод выводами базы и эмиттера. Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен.
Если стрелка направлена к базе, значит это структура p-n-p , а если от базы, значит это транзистор структуры n-p-n. Смотрите рисунок выше. Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение минус. Минусовым щупом черного цвета садимся на вывод базы, а плюсовым красного цвета поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы.
Если переходы целы, то их прямое сопротивление будет находиться в пределах — Ом. Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов. Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера.
На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах. А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен.
Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы. Конечно, встречаются схемы, где p-n переходы транзистора сильно зашунтированы низкоомными резисторами. Но это редкость. Если при измерении будет видно, что прямое и обратное сопротивление коллекторного или эмиттерного переходов слишком мало, тогда придется выпаять вывод базы.
Исправность транзисторов структуры n-p-n проверяется так же, только уже к базе подключается плюсовой щуп мультиметра. Мы рассмотрели, как проверить исправный транзистор. А как понять, что транзистор неисправный? Здесь тоже все просто. Вторая распространенная неисправность транзистора — это когда прямое и обратное сопротивления одного из p-n переходов равны нулю или около того. Это говорит о том, что переход пробит, и транзистор не годен. И тут уважаемый читатель Вы меня спросите: — А где у этого транзистора находится база, коллектор и эмиттер.
Я его вообще в первый раз вижу. И будете правы. А ведь действительно, где они? Как их определить? Значит, будем искать.
В первую очередь, нужно определить вывод базы. Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр.
На данном этапе это нам ничего не говорит. Идем дальше. Плюсовым щупом садимся на средний вывод, а минусовым касаемся левого и правого. Здесь результат измерения получился почти таким же, как и на рисунке выше.
Тут опять ничего не ясно, поэтому идем дальше. Теперь садимся плюсовым щупом на правый вывод, а минусовым касаемся среднего и левого выводов транзистора. На рисунке видно, что величина сопротивления между правым-средним и правым-левым выводами одинаковая и составила бесконечность.
То есть получается, что мы нашли и измерили обратное сопротивление обоих p-n переходов транзистора. В принципе, уже можно смело утверждать, что вывод базы найден.
Он оказался правым. Но нам еще надо определить, где у транзистора коллектор и эмиттер.
Для этого измеряем прямое сопротивление переходов. Минусовым щупом садимся на вывод базы , а плюсовым касаемся среднего и левого выводов.
Величина сопротивления на левой ножке транзистора составила Ом — это эмиттер , а на средней Ом — это коллектор. Величина сопротивления коллекторного перехода всегда будет меньше по отношению к эмиттерному.
Транзистор структуры p-n-p; 2. Вывод базы находится с правой стороны; 3. Вывод коллектора в середине; 4. Вывод эмиттера — слева. А если у Вас остались вопросы, то можно дополнительно посмотреть мой видеоролик о проверке обычных транзисторов мультиметром.
Ну и напоследок надо сказать, что транзисторы бывают малой, средней мощности и мощные. Так вот, у транзисторов средней мощности и мощных, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Такие транзисторы устанавливаются на специальные радиаторы, предназначенные для отвода тепла от корпуса транзистора. Транзистор биполярный средней мощ. Это может быть рабочим условием или он на эмиттер слегка пробит, остальные транзисторы каскадов, тоже самое показывают?
Добрый день Константин! Однозначно транзистор не исправен.
Это легко понять, когда p-n переходы прозваниваются в прямом и обратном направлении, и имеют практически одинаковые сопротивления. Или когда один из переходов показывает одинаковые сопротивления и, естественно, возникают сомнения по поводу исправности этого p-n перехода. Вот в этих случаях приходится полностью выпаивать транзистор. А так, при прозвонке на платах, транзистор обычно не выпаивается.
Добрый день misha! Всегда пожалуйста. Спасибо за оставленный комментарий. А коллектор с эмитором между собой прозванивать не надо? Я всегда прозваниваю,рабочие не звонятся.
Добрый день Азат! Смотря какой тип транзистора Вы проверяли — полевой, составной, обычный. Для обычных транзисторов такое значение сопротивления — это нормально, считайте, что это единица 1. Возможно, Вы касались металлической части щупов пальцами когда держали транзистор.
Как правило, величина сопротивления прямого перехода обычных транзисторов составляет от до Ом. При измерении обратного перехода, если транзистор неисправен, мультиметр покажет величину сопротивления близкой к нулю. В моей практике попадались обычные неисправные транзисторы у которых прямой и обратный переходы звонились практически одинаково. То есть, при прямом, например, Ом а при обратном Ом.
Смело можно выкидывать. Здравствуйте Виктор! Помогите проверить ГТ Есть прозвонка в одну и другую сторону между коллектором и эммитером некое сопротивление. Проверил 6 непаянных штук-один и тот же результат. Так и должно у этого транзистора быть? Доброй ночи Николай! Это германиевый транзистор средней мощности, поэтому у него между коллектором и эмиттером в одном направлении будет некоторая величина сопротивления.
К сожалению, в данный момент помочь ни чем не могу — под рукой их нет. Если вам не критично, то давайте завтра.
ШИМ для управления ДПТ
Сейчас этот форум просматривают: Google [Bot] и гости: 0. Самоделки и всё что с ними связано Пропустить. Блокинг генератор. Вот захотел собрать блокинг генератор по вот такой схемке.
КТА, КТБ, КТВ, КТг. 10, 4, В3, 75 4,8. Транзисторы кремниевые меҙа- планарные н-р-д составные уни- версальные низкочастотные.
Транзистор КТ829
В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания.
Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор. Микросхема — стабилизатор 78L05 имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи. Зарубежным аналогом является ka Конденсатор С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций. При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.
Ниже приводятся несколько примеров использования интегрального стабилизатора 78L
Аналог транзистора,управляющего IAC valve honda civic 1998 года
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Контактные щетки для микродеталей, электробритв и т. Вход Регистрация Востановить пароль.
Технические характеристики транзистор КТ сделали его одним из известных, мощных, составных устройств советских времен данного типа, производимый по мезапланарной технологии. Схематично сделан по схеме Дарлингтона и состоит из двух биполярных транзисторов.
Аналоги для кт829а
Профиль Написать автору Все объявления продавца. КТБ 10V 0. КТА Макс. Uкбо макс ,В 10 Максимально допустимый ток к Iк макс. МГц 1шт 40 коп. КТБ p-n-p универсальные fгр,МГц h31э
Сирена на специализированной микросхеме SC1006
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.
Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.
KTA – описание производителя, аналоги, основные характеристики и параметры. Даташиты. Справочник транзисторов.
Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
Кт829а даташит
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Datasheet на Atheros AR Ищу аналог EMP на 1.
Здесь можно скачать документацию в pdf на отечественные и импортные компоненты. На большинство элементов приведено подробное описание с графиками. Каждому компоненту соответствует свой pdf- файл с описанием. Часть справочников создана сканированием, а что-то взято с сайтов производителей.
Диоды выпр. Диоды Шоттки.
Простейший лабораторный блок питания для начинающего. Приветствую всех зрителей , особенно начинающих радиолюбителей, поскольку именно они очень часто сталкиваются с проблемой поиска источников питания для самодельных конструкций и поэтому в этом ролике будет рассмотрен вариант постройки простейшего лабораторного блока питания с возможностью ограничения тока.
Предназначены для работы в усилителях низкой частоты, ключевых схемах. Выпускаются в металлостеклянном корпусе с жёсткими выводами. Для улучшения теплового контакта рекомендуется смачивать нижнее основание транзистора полиметилсилоксановой жидкостью ПМС ГОСТ Температура корпуса транзистора измеряется на поверхности основания корпуса со стороны держателя. Входные характеристики.
Транзисторы КТ для работы в схемах звуковых усилителей и радиочастот есть в наличии. Транзисторы готовы к отгрузке. Изготовление под заказ: любое количество. Наша цена будет наилучшей.
Сингулярный метод формирования ШИМ
Сингулярный метод формирования
сигналов широтно-импульсной модуляции для двигателей постоянного тока
А.
А. Шабронов [email protected]
Приведено описание формирования сигналов широтно-импульсной модуляции для управления двигателей постоянного тока и сервоприводов импульсного управления (часть 2). Это позволяет уменьшить затраты на разработку аппаратного сопряжения и использовать широко распространенный программно-аппаратный протокол обмена rs-485.
· Сингуля́рность от лат. singularis — единственный, особенный: сингулярность в философии (от лат. singularis — единственный) — единичность существа, события, явления;
1. Исходные сигналы для создания ШИМ
Для
формирования
сигнала ШИМ
от rs-485 минимально,
можно
передавать
коды
сигналов x00 до xFF (0000-0000 и 1111-1111 в
битовой
записи).
Весь
ансамбль
состоит из 9
сигналов x00, x01, x03, x07, x0F, x1F, x3F, x7F, xFF. На
рисунке 1
приведена
последовательность
5 байт x00.
На всех диаграммах отображается по оси X-время, по оси Y- напряжение на выходной шине D+ относительно общей шины питания. Противофазное напряжение формируется на D- [Л1]. Средний ток определяется, как средний ток в нагрузке на шине rs-485.
Очевидно,
что средний
(интегральный)
ток на
нагрузке при последовательности
всех x00 будет
минимальный.
И
максимальный
ток, можно
сформировать
при передаче
последовательности
сигналов xFF. Промежуточный
ток формируют
сигналы
имеющегося
ансамбля. На
рисунке 2 показана
последовательность
для x07 (0000-0111).
Утолщенной
линией
показан
уровень тока
при разных
кодах серии.
Подсчет количества «точности» проводим по тактовым интервалам. Под точностью предлагается значение количества возможных установок выходного тока. Период состоит из 8 бит, одного стартового интервала и одного стопового интервала. Всего 10. Время передачи сигнала может меняться от одного тактового интервала – это стартовый интервал и передача кода x00. До 9 – передается код xFF. Отношение сигнала к периоду (коэффициент скважности) варьируется от 1/ 10 и до 9/ 10. Итого 9 значений выходного тока. На рисунке 3 показана зависимость выходного тока от передаваемого кода для одного байта.
2. Формирование сингулярных сигналов для создания ШИМ
Для
увеличения
точности
необходимо
сформировать
такой
ансамбль
сигналов, что
бы средний (интегральный)
ток был
уникальный,
т.
е.
сингулярный. Например, рассмотрим
формирование
среднего
тока для
серии
сигналов из 8
байт. Период для
учета
среднего
тока состоит
из 8 байт, это 10*8
тактовых
интервалов. Получается, что
градация
скважности
меняется от
8 /80 до 72/80 на
интервале в 8
байт.
Использование серии из 8 байт увеличивает градацию среднего (интегрального) тока до 8*9=72 ступеней. А использование 80 байт в серии увеличивает градацию до 80*9=720 ступеней. Таким образом, увеличивая количество байт в серии, точность можно повысить до любой заданной разумной величины.
3. Практическая реализация метода для управления скоростью двигателя постоянного тока.
На рисунке 5
приведена
схема
сопряжения
силового ключа
с цифровым
интерфейсом rs-485.
Она
состоит из
диодов VD1 VD2,
разделяющих
положительный
и отрицательный
сигнал
импульса для
управления
электронным
ключом КТ829.
Ключ
открывается
от
положительной
части
импульса.
Сопротивления
R1 и R2
создают
требуемый
ток, для
открытия
силового
ключа при
положительной
части импульса,
и режим
закрытия
ключа при
отрицательной
части
импульса.
Силовой
ключ
выполнен на
транзисторе
типа КТ829.
Конденсатора
С1
сглаживает
импульсные
пульсации
электронного
ключа на
двигателе
постоянного
тока.
Напряжение
питание
зависит от
типа двигателя
и
возможностей
транзистора
и в приведенной
схеме
возможно до
45..100вольт в
зависимости
от буквы типа
электронного
ключа.
Цифровой канал
rs-485
сформирован
на схеме
конвертором usb-rs-485.
Допускается
любой другой
существующий
интерфейс
компьютера,
который
формирует цифровой
канал rs-485.
Программа управления для операционной системы Windows, использующая данный метод, размещена на сайте автора по адресу: http://www.shabronov.narod.ru/temp/temp/test_monsys.zip и доступна без ограничений.
Описание работы с программой приведено в [Л3] Дано управление двумя моторами постоянного тока, для решения задачи управления спортивными тренажерами.
Часть 2 Сингулярная модель управления сервоприводом
1. Сигналы cервопривода стандарта PPM (ШИМ для сервоприводов)
У
сервопривода
на вход
подается прямоугольный
импульс,
длительность
которого
определяет
угол
поворота вала. Значение,
через
которое
повторяются
импульсы, в
стандарте PPM – 20
миллисекунд.
Длительность
меняется от >1
до <2
миллисекунд. Описание
стандарта
приведено в [Л8]
Для установки в требуемый угол необходимо сформировать сигнал с периодом 10…20 мс и требуемой длительности. Отметим, что период допускается от 10 до 20 мс, а точность импульса максимально точно определяет установку угла вала. Важно! Допускаемая погрешность периода позволяет использовать для формирования сигналов задержки операционные системы с многозадачностью. В том числе и систему Windows.
2. Формирование сингулярных сигналов для создания ШИМ
Для
формирования
требуемого
сигнала ШИМ
от rs-485
передаем
коды
сигнала x00 (0000-0000
битовая
запись) в
количестве,
равном
длительности
требуемого
импульса.
Затем задаем
паузу
до стандартных
20мс. И снова
передаем то
же
количество
сигналов.
Получаемая
последовательность
сигналов
интегрируется
RC-цепью
и через
компаратор,
который
формирует
крутые
фронты
импульса,
поступает на
вход
сервопривода.
На рисунке 2 приведена последовательность из 1-го и 4-х байт x00 и показано интегрированное значение тока. По оси X - отображаем время, а по оси Y – значение напряжения на выводе D- относительно корпуса. Этот вывод в исходном состоянии имеет значение логического нуля.
3. Необходимость и достаточность скорости сигналов rs-485 для создания ШИМ
Для
скорости 115200
бит в
секунду,
длительность
одной
посылки кода x00
равна
одному
тактовому
интервалу 8,6 мкс
умноженному
на 9.
Итого 77,4
мкс. Две
посылки кода x00
сформируют
интегрированный
импульс примерно
в 160 мкс.
Точность позиционирования определяется как разница между максимальной и минимальной длительностью импульса, деленная на длительность одного передаваемого кода. Для более широких условий и разных моделей сервоприводов установим Тмин=300 мкс, Тмакс=2500 мкс. Получаем (2500-300)/77,4= 28 шагов итераций. Это означает, что сектор в 180 градусов мы можем установить в 28 позиций.
Вывод: скорости в 115200 бит в секунду достаточно, но мало для формирования сигнала ШИМ и качественного и точного управления сервоприводом.
Однако, современные USB-rs-485 адаптеры работают на скоростях до 3 мбит в секунду. Это и позволяет их использовать для формирования сигналов управления ШИМ сервоприводов [Л3],[Л4]
Например,
для скорости
2 400 000 бит в
секунду
тактовый
интервал
равен 416 нс.
Длительность
интегрированного
импульса для
одного кода x00 равна 416*9= 3,7
мкс.
Получаем (2500-300)/3,7=
594 шага
итераций. Это
означает, что
сектор в 180
градусов мы
можем
установить в
594 позиции, т.е.
менее 1-го
градуса, что
подходит для
многих задач
сервоприводов.
4. Практическая реализация интегратора для управления сервоприводом.
Схема управления сервоприводом от компьютера через порт usb представлена на рисунке 3.
Питание
микросхемы
интегратора,
сервопривода
и
адаптера usb-rs-485
допускается
выполнять
непосредственно
от USB-порта.
Однако,
необходимо
учитывать,
что
максимальный
потребляемый
ток от USB
равен 0,5
ампера.
Указанные
параметры RC-цепи R1,C1
соответствуют
скорости
сигнала 2 400 000
бит в секунду.
Элементы ТТЛ
логики 2и-не ИМС-1
выполняют одновременно
и задачу
компаратора
для формирования
сигнала
среднего
(интегрированного)
тока. На
выводе 6 ИМС-1
создаются
импульсы с
крутыми фронтами,
которые
поступают
на
вход сервопривода.
Программа управления для операционной системы Windows, использующая данный метод, размещена на сайте автора по адресу: http://www.shabronov.narod.ru/temp/temp/test_monsys.zip и доступна без ограничений.
Описание работы с программой приведено в [Л7] Дано управление сервоприводом, для решения задачи управления спортивными тренажерами.
Другие
применения:
управление
поворотом web-камеры,
управление в
системах
«умный дом», робототехника,
игрушки и
модели,
тестирование
различных
модификаций
сервоприводов
и т.
п.
Литература
1. Описание стандарта rs-485 [Электронный ресурс]. URL: http://ru.wikipedia.org/wiki/RS-485
2. Интерфейсы rs-485 [Электронный ресурс]. URL: http://www.bookasutp.ru/Chapter2_3.aspx
3. Описание работы с программой управления скоростью двигателем постоянного тока URL: http://www.shabronov.narod.ru/temp/tenis_bam_v2/
4. Описание конверторов интерфейсов usb-rs-485. URL: http://icbcom.ru/store/converters/icb-usb-02.html
5. Технические данные транзисторов кт-829. URL: http://lib.chipdip.ru/031/DOC001031308.pdf
6. Адаптер usb-rs-485 используемый в схеме: http://mysku.ru/blog/ebay/21100.html
7.
Описание
работы с
программой
управления сервоприводом URL: http://www.
shabronov.narod.ru/temp/tenis_bam_v4/
8. Описание стандарт PPM. URL: http://www.parkflyer.ru/blogs/view_entry/2625/
Дата документа: 24 апреля 2015 года г. Новосибирск
Электронный адрес: http://www.shabronov.narod.ru/temp/sibgutis_konf_2015_v1/singular_doklad.doc
Автор Шабронов Андрей Анатольевич, аспирант кафедры ТЭ СибГУТИ , тел. +7-913-905-8839, e-mail: [email protected]
