Транзистор КТ829

Драгоценные металлы в транзисторе КТ829 согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КТ829. Золото: 0.0003346 грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий:  0 грамм. Примечание: . Если у вас есть интересная информация о транзисторе КТ829 сообщите ее нам мы самостоятельно разместим ее на сайте. Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора, Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор, Фото транзистора марки КТ829:

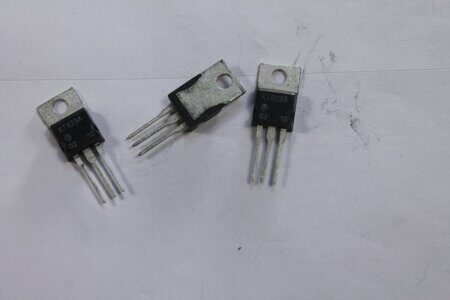

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе. Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных). Схемы включения полевых транзисторов Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а). Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется. Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) КТ829 включая его характеристики: Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто. В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

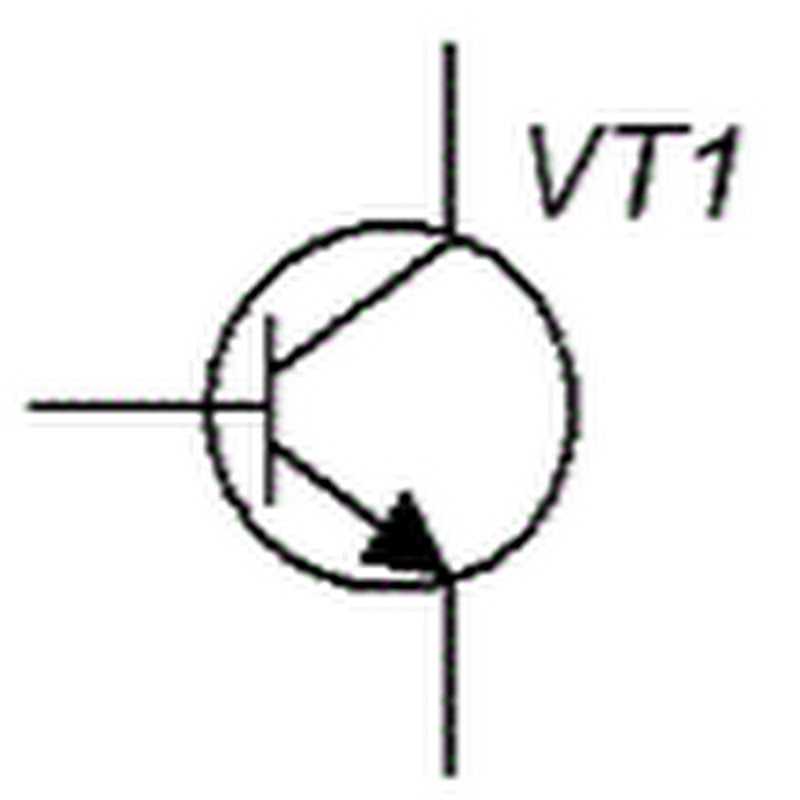

Делятся эти устройства на полевые и биполярные. В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны. Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа. Купить транзисторы или продать а также цены на  КТ829:

Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ829:

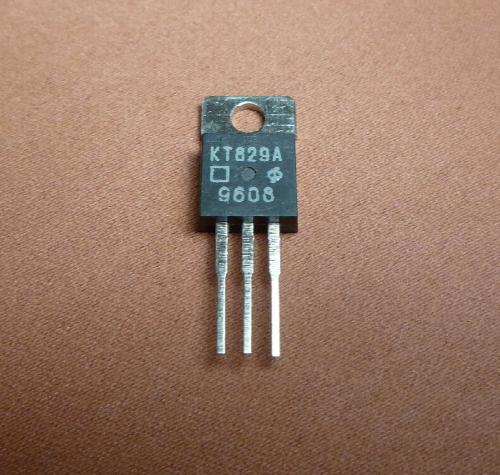

КТ829А КТ829В КТ829Г кремнієвий транзистор NPN

₴25.00

Вартість вказана за один транзистор.

Кількість та номінал можете обрати.

Стан: нові.

Партії можуть відрізнятись від тих,що на фото.

Артикул: Невідомо Категорія: Транзистори Позначка: кт829

• Опис
• Додаткова інформація
• Відгуки (0)

Опис

КТ829А КТ829В КТ829Г
Транзистори КТ829 кремнієві мезапланарні структури n-p-n , підсилювальні.
Призначені для застосування в підсилювачах низької частоти, що перемикають пристрої.
Використовуються для роботи у вузлах та блоках електронної апаратури загального призначення.

аналог:  BD647, BDW23C, 2SD686, 2SD691, 2SD692, BD265, BD267A,  BD267B, TIP122, BDX53C.

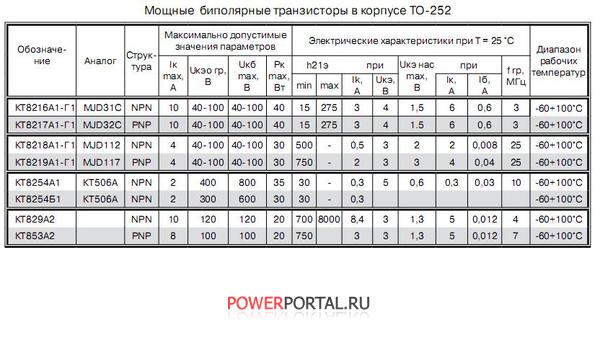

Технічні характеристики транзисторів КТ829А, КТ829Б, КТ829В, КТ829Г:

Тип транзистора	Структура	Предельные значения параметров при Тп=25°С						Значения параметров при Тп=25°С								TП max	Т max
		IК max	IК. И. max	UКЭR max (UКЭ0 max)	UКБ0 max	UЭБ0 max	РК max (РК. Т. max)	h31Э	UКЭ нас.	IКБО	IЭБО	IКЭR	f гp.	СК	СЭ
		А	А	В	В	В	Вт		В	мА	мА	мА	МГц	пФ	пФ	°С	°С
КТ829А	n-p-n	8	12	100	–	5	60	>750	<2	–	<2	<1,5	>4	<120	–	150	-40…+85
КТ829Б	n-p-n	8	12	80	–	5	60	>750	<2	–	<2	<1,5	>4	<120	–	150	-40…+85
КТ829В	n-p-n	8	12	60	–	5	60	>750	<2	–	<2	<1,5	>4	<120	–	150	-40…+85
КТ829Г	n-p-n	8	12	45	–	5	60	>750	<2	–	<2	<1,5	>4	<120	–	150	-40…+85

Магазин:

Телефони для зв’язку:
+38(050)-59-68-695 (Vodafone)
+38(099)17-45-45-8 (ТІЛЬКИ VIBER)

Адреса магазину: м. Івано-Франківськ, вул. Бельведерська 10, Ретро Магазин Радіотоварів

Час роботи:
Понеділок—П’ятниця: 9:00–16:00.
Субота: 9:00–13:00.
Неділя – вихідний!
Електронна пошта:
[email protected]
Пишіть нам в формі зворотнього зв’язку!

Інформація для Покупців:

•  Відправляємо як і по передОплаті так і по післяОплаті(накладений платіж)!
•  Запитуйте все що Цікавить! Максимально швидко і якісно постараємось надати вичерпну відповідь!
•  Робимо додаткові фото чи відео без проблем! (по запиту)
•  Кількість товару, що цікавить уточнюйте, може бути більша кількість товару в наявності!
•  Товари(лоти, оголошення) комбінуємо в одну посилку, щоб Вам було менше платити за доставку!
•  Упаковуємо Товар самі надійно, щоб все доїхало ціле та не ушкоджене та щоб Ви не переплачували за доставку!

Про сайт

Веб-сайт Магазину Радянських Радіодеталей та Радіотоварів і Ретро Техніки в Івано-Франківську

– Запитуйте, далеко не всі товари які є в наявності викладено на сайт!
– Всі Товари відправляємо!
– Приймаємо пропозиції по товарам(торг та інші пропозиції).
– Кількість уточнюйте, якщо цікавить більше!
– Є самовивіз, можна забрати в магазині.
– Замовлення тільки за телефоном що Ви бачите вище!
– Робимо додаткові фото чи відео чи інформація про товар по запиту!

Останні пости в блозі:

Наші партнери:

Ви переглядаєте: КТ829А КТ829В КТ829Г кремнієвий транзистор NPN ₴25.00

Оберіть опції

kt%20829%20b техническое описание и примечания по применению

org/Product”>

org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>

Каталог техническое описание	MFG и тип	ПДФ	Теги документов
КТ 3127 Реферат: КТ3102 ТМ100 КТ 1117 кт3117 lg схема светодиодов UF 3004 LED Tr 1121 LED LG LED Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
КТ 30 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
МА723 Резюме: ma741 420C 610C HSS102 HSU276 HSU88 MA2S784 MA4S713 MA700 Текст: Нет доступного текста файла	OCR-сканирование	PDF	HSS102 HSU88 HSU276 30 МГц) MA2S784 MA4S713 МА743 MA704A MA721В МА744 МА723 ма741 420С 610С МА700
кабель Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
2008 – КТ 6396 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
КТ920Б Реферат: KT920A KT920 FUNKAMATEUR-Bauelementeinformation Funkamateur kt9205 kt 501 920B4 920a BT320 Текст: Нет доступного текста файла	OCR-сканирование	PDF	175 МГц КТ920Б КТ920А КТ920 FUNKAMATEUR-Информация о доработках Funkamateur кт9205 кт 501 920Б4 920а БТ320
пластик Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
кт21 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
1827 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
1827 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF
кт 6306 Реферат: КТ5211 КТ6396 кт 6217 КТ6209 Текст: Нет доступного текста файла	Оригинал	PDF
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF

Предыдущий 1 2 3 … 23 24 25 Далее

Цветная музыка на светодиодной ленте 12 вольт. Делаем цветную музыку из светодиодной ленты. Цветная музыка со светодиодной лентой RGB

Дополнительно

• В: Купил ленту, на ней контакты G, R, B, 12. Как подключить?
  A: Это не та лента, вы можете выбросить ее

  AT: Прошивка загружается, но вылезает ошибка “Pragma message…” красными буквами.
  A: Это не ошибка, а информация о версии библиотеки

  AT: Что нужно сделать, чтобы подключить ленту своей длины?
  О: Рассчитайте количество светодиодов, перед загрузкой прошивки измените в скетче самую первую настройку NUM_LEDS (по умолчанию 120, замените на свою). Да просто заменить и все!

  AT: Сколько светодиодов поддерживает система?
  A: Версия 1. 1: максимум 450 штук, версия 2.0: 350 штук

  AT: Как увеличить эту сумму?
  О: Есть два варианта: оптимизировать код, взять другую библиотеку для ленты (но часть придется переписать). Или возьмите Arduino MEGA, в ней больше памяти.

  AT: Какой конденсатор нужно использовать для питания ленты?
  А: Электролитический. Напряжение 6,3 вольта минимум (можно и больше, но сам кондер будет больше). Емкость – не менее 1000 мкФ, и чем больше, тем лучше.

  AT: Как проверить ленту без Arduino? Лента горит без Ардуино?
  A: Адресная лента управляется по специальному протоколу и работает ТОЛЬКО при подключении к драйверу (микроконтроллеру)

• МОЖНО СОБИРАТЬ ЦЕПЬ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру ПОТЕНТ (в скетче в блоке настроек в настройках сигнала ) присвоить 0. Будет использоваться внутренний опорный источник опорного напряжения 1,1 Вольта. Но он не будет работать ни с каким объемом! Для корректной работы системе потребуется отрегулировать громкость входящего аудиосигнала, чтобы все было красиво, используя предыдущие два пункта настройки.

• Версию 2.0 и выше можно использовать БЕЗ ИК-ПУЛЬТА, режимы переключаются кнопкой, все остальное настраивается вручную перед загрузкой прошивки.

• Как настроить другой пульт?
  Для других пультов кнопки имеют другой код, для определения кода кнопки используйте скетч IR_test (версии 2.0-2.4) или IRtest_2.0 (для версий 2.5+), находится в архиве проекта. Скетч отправляет коды нажатых кнопок на монитор порта. Далее в основном эскизе в разделе для разработчиков есть блок определения кнопок пульта, просто поменяйте коды на свои. Можно откалибровать пульт, но честно уже совсем лень.

• Как сделать две колонки громкости на канал?
  Для этого вовсе не обязательно переписывать прошивку, достаточно разрезать длинный кусок изоленты на два коротких и восстановить нарушенные электрические соединения тремя проводами (GND, 5V, DO-DI). Лента будет продолжать работать как одна часть, но теперь у вас есть две части. Разумеется, аудиоштекер должен быть подключен тремя проводами, а режим моно (МОНО 0) отключен в настройках, а количество светодиодов должно быть равно общему количеству на двух сегментах.
  P.S. Посмотрите на первую диаграмму на диаграммах!

• Как сбросить настройки, хранящиеся в памяти?
  Если вы поигрались с настройками и что-то пошло не так, вы можете сбросить настройки до «заводских». Начиная с версии 2.4 есть настройка RESET_SETTINGS , ставим 1, прошиваем, ставим 0 и снова прошиваем. Настройки из скетча будут сохранены в памяти. Если вы на 2.3, то смело обновляйтесь до 2.4, версии отличаются только новой настройкой, которая никак не повлияет на систему. В версии 2.9была настройка SETTINGS_LOG , которая выводит в порт значения сохраненных в памяти настроек. Итак, для отладки и понимания.

Цветомузыка своими руками – что может быть приятнее и интереснее для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых сложно оспорить. Большая цветовая гамма, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое энергопотребление. Этот список преимуществ бесконечен.

Принцип работы цветомузыки: Собранные по схеме светодиоды мигают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов по сравнению с ранее использовавшимися в КМУ:

свет
• Насыщенность света и обширная цветовая гамма;
• хорошая скорость;
• низкое энергопотребление.

Простейшие схемы

Цветомузыка простая, сборная, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Вы можете собрать приведенную выше схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостаток в том, что есть зависимость частоты мигания светодиода от уровня звука. Другими словами, полный эффект можно наблюдать только на одном уровне звука. При уменьшении громкости будет редкое мигание, а при увеличении громкости останется постоянное свечение.

Убрать этот недостаток можно с помощью трехканального преобразователя звука. Ниже представлена ​​простая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для этой схемы требуется блок питания на 9 вольт, что позволит светиться светодиодам в каналах. Для сборки трех усилительных каскадов потребуются транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления используется понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. Схема содержит фильтры пропускания частот.

Диаграмму можно улучшить. Для этого добавьте яркости с помощью ламп накаливания на 12 В. Вам понадобятся управляющие тиристоры. Все устройство должно питаться от трансформатора. По этой простейшей схеме уже можно работать. Цветомузыку на тиристорах сможет собрать даже начинающий радиотехник.

Как сделать цветомузыку на светодиодах своими руками? Первое, что нужно сделать, это выбрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для этой установки требуется блок питания на 12 вольт. Может работать в двух режимах: как лампа и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Этапы изготовления

Нужно сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

• изготовление фольгированного текстолита;
• сверление отверстий под детали;
• рисунок дорожек;
• травление.

Плата готова, комплектующие куплены. Теперь начинается самый ответственный момент — разводка радиоэлементов. Конечный результат будет зависеть от того, насколько аккуратно они будут установлены и спаяны.

Собираем нашу печатную плату с напаянными на нее компонентами в вот такой доступный потолок.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны по цене, приобрести их не составит труда в ближайшем магазине электротоваров.

Для цветового и музыкального сопровождения подходят проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественными, так и импортными.

Промышленно выпускаемые конденсаторы делятся на оксидные и электролитические. Подобрать нужные не составит труда, проведя элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при установке.

Диодный мост можно взять готовый, но если его нет, то выпрямительный мост легко собрать из диодов серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование светодиодных лент RGB является перспективным направлением в радиоэлектронике.

Светодиодная лента RGB

Возможность сборки цветной и музыкальной консоли для автомобиля

Если удалось порадовать цветомузыкой из светодиодной ленты своими руками, то аналогичную установку со встроенным радио можно сделать и для автомобиля. Его легко собрать и быстро настроить. Предлагается размещать приставку в пластиковом корпусе, который можно купить на кафедре электротехники и радиотехники. Блок надежно защищен от влаги и пыли. Его легко установить за приборной панелью автомобиля.

Также подобный корпус можно сделать самостоятельно из оргстекла.

Подбираются пластины необходимых размеров, в первой из деталей проделываются два отверстия (для питания), все детали шлифуются. Собираем все термопистолетом.

Отличный световой эффект достигается при использовании разноцветной (RGB) ленты.

Заключение

Известная поговорка «не боги горшки обжигают» остается актуальной и сегодня. Разнообразный ассортимент электронных компонентов дает широкий простор для фантазии народных умельцев. Цветомузыка на светодиодах своими руками – одно из проявлений безграничного творчества.

Очень простая трехканальная цветная музыка RGB на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы найдутся у любого, даже у самого юного радиолюбителя.
Принцип цветомузыки – классический, ставший поистине самым популярным. Он основан на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Поскольку цветомузыка трехканальная, каждый канал следит за своим пределом частоты и при достижении его уровня порогового значения зажигает светодиод. В результате при воспроизведении музыкальных композиций рождается красивый световой эффект, с миганием светодиодов разного цвета.

Схема простой цветомузыки

Три транзистора – три канала. Каждый транзистор будет действовать как пороговый компаратор, и когда уровень превысит 0,6 Вольта, транзистор откроется. Нагрузкой транзистора является светодиод. Каждый канал имеет свой цвет.
Перед каждым транзистором стоит RC-цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть — высокочастотный канал. Средняя часть – среднечастотный канал. Ну и самый нижний канал по схеме это низкочастотный канал.
Цепь питается от 9 вольт. Сигнал подается через наушники или динамики. Если чувствительности не хватит, то придется собирать усилительный каскад на одном транзисторе. А если чувствительность высокая, то можно поставить на вход переменный резистор и регулировать им входной уровень.
Транзисторы можно брать любые, не обязательно КТ805, тут можно поставить даже маломощные типа ТК315, если только один светодиод будет нагрузкой. А вообще лучше использовать составной транзистор типа КТ829.

Там же можно взять все остальные компоненты схемы.

Сборка цветомузыки

Вы можете собрать цветомузыку на подвесном креплении или на монтажной плате, как это сделал я.
Настройка не нужна, собрал, и если все детали подходят, то все работает и прошивает без проблем.

Можно ли подключить на вход RGB светодиодную ленту?

Конечно можно, для этого всю схему подключаем не на 9 В, а на 12. При этом гасящий резистор на 150 Ом выбрасываем из схемы. Общий провод ленты подключаем к плюсу 12 В, а каналы RGB раскидываем по транзисторам. И, если длина вашей светодиодной ленты превышает один метр, то вам нужно будет установить транзисторы на радиаторы, чтобы они не вышли из строя от перегрева.

Цветная музыка на работе

Выглядит неплохо. К сожалению, через фотографии это не передать, поэтому смотрите видео.

Практически у каждого начинающего радиолюбителя, да и не только, было желание собрать цветную музыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки вечером или в праздники. В этой статье речь пойдет о простой цвето-музыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветных и музыкальных пультов.

Работа цветомузыкальных пультов ( ЦМП , КМУ или СДУ ) основана на частотном разделении спектра звукового сигнала с последующей передачей по отдельным каналам низких , средних и высоких частот , где каждый канал управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. конечный результат Работа приставки заключается в получении цветовой схемы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветных и музыкальных приставках используется не менее трех цветов:

Разделение частотного спектра звукового сигнала осуществляется с помощью фильтров LC- и RC , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания данного участка звукового диапазона:

1 . Фильтр нижних частот (ФНЧ) пропускает колебания с частотой до 300 Гц, а цвет его источника света выбран красным;
2 . СЧ фильтр (ПСЧ) пропускает 250 – 2500 Гц и цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) передает от 2500 Гц и выше, а цвет его источника света выбран синим.

Принципиальных правил выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению .

2. Принципиальная схема цвето-музыкального пульта.

На рисунке ниже представлена ​​схема простой четырехканальной цветно-музыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК , ОК и Общий разъем Х1 и через резисторы R1 и R2 бьют по переменному резистору R3 , который является регулятором уровня входного сигнала. Со среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предусилителя, собранного на транзисторах VT1 и VT2 . Использование усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входного сигнала отдельно для каждого канала, а также задают нужную яркость светодиодов каналов . Со средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своем звуковом диапазоне. Схематично все каналы сделаны одинаковыми и отличаются только RC-фильтрами.

на канал выше R7 .
Полосовой фильтр канала образован конденсатором С2 и пропускает только высокочастотный спектр звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, высокочастотный сигнал детектируется диодом VD1 и подается на базу транзистора VT3 . Отрицательное напряжение, появляющееся на базе транзистора, открывает его, и группа синих светодиодов HL1 — HL6 , включенные в его коллекторную цепь, воспламеняются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включаются резисторы. R8 и R9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

на канал средней частоты сигнал подается со среднего вывода резистора Р10 .
Полосовой фильтр канала образован контуром С3R11С4 , имеющим значительное сопротивление для низких и высоких частот, поэтому на базу транзистора VT4 поступают только среднечастотные колебания. Светодиоды подключены к коллекторной цепи транзистора HL7 – HL12 Цвет зеленый.

на канал низкие частоты , сигнал подается со среднего вывода резистора Р18 .
Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 поступают только низкочастотные колебания. Нагрузками каналов являются светодиоды HL19 – HL24 красного цвета.

Для разнообразия цветов добавлен канал в цветной и музыкальный пульт желтый цветов. Канальный фильтр образован контуром R15C5 и работает в диапазоне частот ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цвето-музыкальный пульт питается от постоянного напряжения 9В . Блок питания приставки состоит из трансформатора Т1 , диодного моста, выполненного на диодах VD5 – VD8 , ИМС стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 и С9 .

Выпрямленное диодным мостом напряжение переменного тока сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЭН5. Из отзыва 3 , на схему приставки подается стабилизированное напряжение 9В.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выходом 2 IC включен резистор R22 . Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе. 3 микросхемы .

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы они соответствовали размерам печатной платы. В авторском варианте конструкции применен отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. Если приобрести конденсатор С7 емкостью 0,3 мкФ затруднительно, его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не менее 10 В, конденсатор С9 не менее 16 В, конденсатор С8 не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9имеют полярность , поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов советского производства на корпусе указан плюсовой вывод, у современных отечественных и импортных конденсаторов минусовой вывод указано.

Диоды VD1 – VD4 любые из серии Д9. На корпус диода со стороны анода нанесена цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, то придется немного подкорректировать печатную плату, либо вынести диодный мост из основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с такими же параметрами, как заводской мост. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды от КД209или серии 1N4001 – 1N4007, то мост можно собрать непосредственно со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЭН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, которая будет соединять средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Трехконтактный разъем типа «джек» используется для подключения приставки к источнику аудиосигнала. Кабель взят от компьютерной мышки.

Трансформатор силовой – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 мА.

В дополнение к статье посмотрите первую часть видео, где показан начальный этап сборки цвето-музыкальной консоли

На этом первая часть заканчивается.
Если есть соблазн сделать цветную музыку на светодиодах , то подберите запчасти и обязательно проверьте состояние диодов и транзисторов, например, . А в мы произведем окончательную сборку и настройку цветного и музыкального пульта.
Удачи!
