Комплектные трансформаторные подстанции наружной и внутренней установки 6(10)/0,4 кВ
– Комплектная трансформаторная подстанции внутренней установки
Комплектные трансформаторные подстанции (КТП) мощностью от 25 кВА до 2500 кВА внутренней установки предназначены для приёма и преобразования электрической энергии высокого напряжения 6(10) кВ в электрическую энергию низкого напряжения 0,4 кВ и распределения энергии трёхфазного переменного тока частотой 50 Гц по потребителям.
КТП внутренней установки одно(двух)трансформаторные изготавливаются по технической документации заказчика на различной аппаратной базе отечественного и зарубежного производства.
– Комплектная трансформаторная подстанция в блочно-модульном здании мощностью до 3125 кВА:

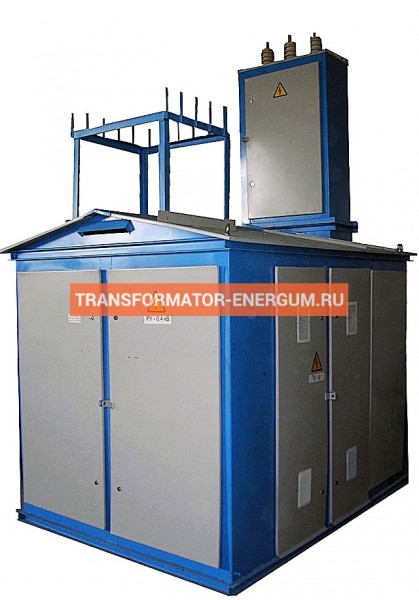

Комплектная трансформаторная подстанция наружной установки типа КТПНУ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6(10) кВ в напряжение 0,4 кВ.
Конструктивно представляет собой утепленное блочно-модульное здание, состоящее из одного или нескольких блоков с установленным оборудованием. Каждый блок имеет каркасную конструкцию, которая обшивается сэндвич-панелями различной толщины. Подстанции комплектуются шкафами ввода, масляными или сухими трансформаторами 6(10)/0,4 кВ, РУНН-0,4, системами жизнеобеспечения здания (освещение, отопление, вентиляция, охранно-пожарная сигнализация) согласно технической документации заказчика.
КТПНУ поставляются на объект отдельными блок-модулями с установленной аппаратурой. Это значительно позволяет сэкономить время на монтажные работы. Применяются в системах электроснабжения служб нефтяной и газовой промышленности и других промышленных объектах.

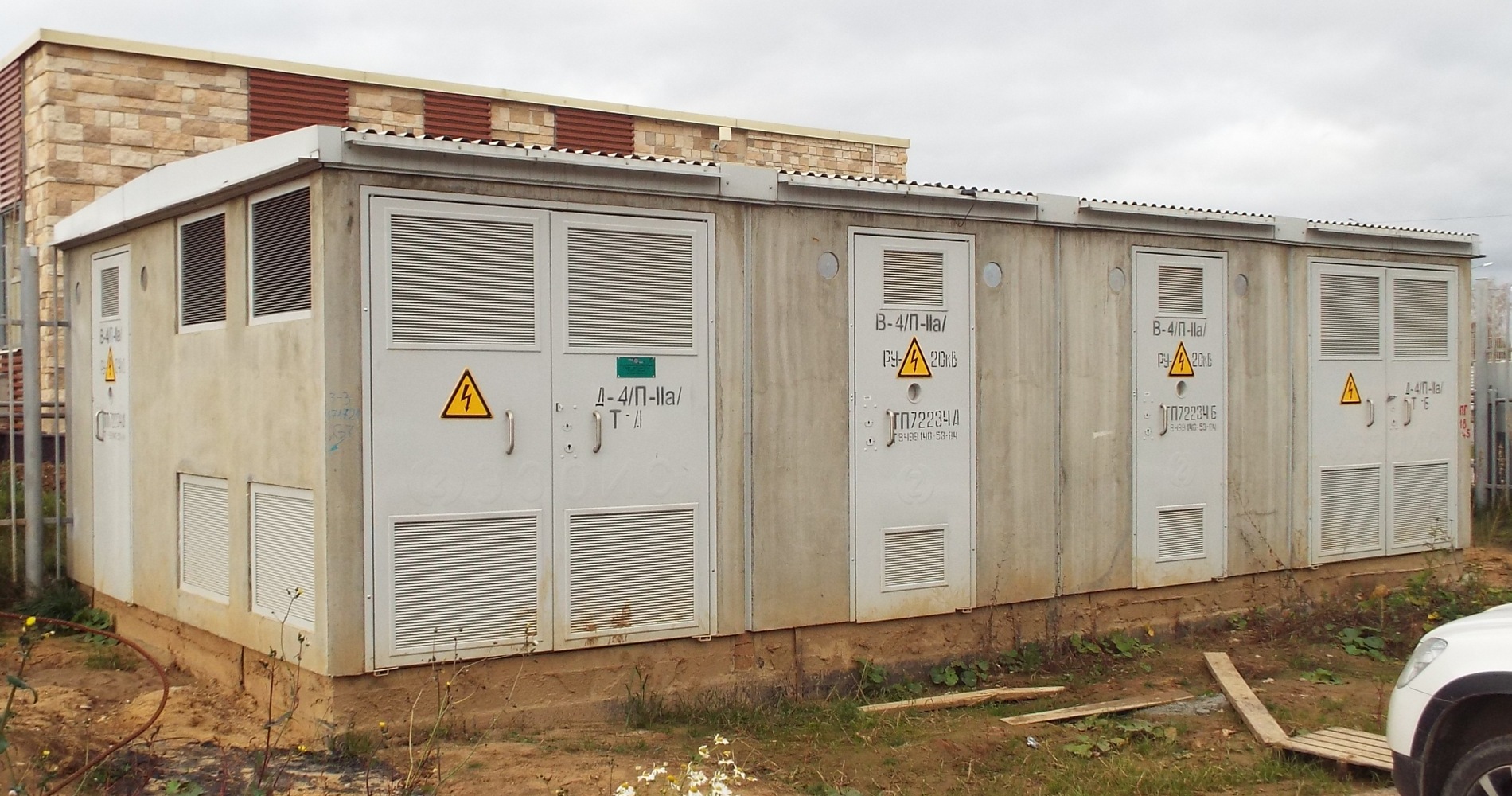

– Комплектная трансформаторная подстанция наружной установки в бетонной оболочке мощностью до 3125 кВА:
Комплектная трансформаторная подстанция наружной установки типа КТПНБ мощностью 100-3125 кВА представляет собой одно(двух)трансформаторную подстанцию в бетонном здании с подвальным, кабельным объемным блоком и служит для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением до 10 кВ.
– Комплектная трансформаторная подстанция киоскового типа мощностью от 25 до 1000 кВа:
Комплектная трансформаторная подстанция киоскового типа, КТПК мощностью 25-1000 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения отдельных населенных пунктов и промышленных объектов.
– Блок электроснабжения линейных потребителей – БЛП, БЭЛП 6(10)кВ мощностью от 25 до 250 кВа:
Блок-бокс серии БЛП предназначен для приема и преобразования электрической энергии трехфазного переменного тока частотой 50Гц, напряжением 6(10)кВ, распределения электроэнергии напряжением 0,4 кВ и электроснабжения линейных потребителей на объектах сбора, подготовки и транспортировки нефти и газа.
Применяются в системах электроснабжения служб нефтяной и газовой промышленности и других промышленных объектах. Область применения – центральный район, регионы Сибири и Дальнего Востока.
Блок-бокс линейных потребителей комплектуются:
одним трансформатором, мощностью от 25 до 160 кВА;
вспомогательными системами: охранно-пожарной сигнализацией, системой пожаротушения, рабочим и аварийным освещением;
вспомогательными устройствами для собственных нужд;
Комплектные трансформаторные подстанции КТП 10/0.4 кв
Главная / Комплектные трансформаторные подстанцииПодстанции трансформаторные комплектные предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц на объектах энергетики, нефтяной и газовой промышленности и других объектах с глухозаземленной или изолированной нейтралью на стороне низкого напряжения
Состав КТП определяется заказчиком и проектными решениями и в общем случае состоит из УВН (устройства высокого напряжения), силовых трансформаторов (одного, двух и т.
Кроме того, комплектно поставляются: соединительные устройства со стороны высокого напряжения, соединительные устройства или шинопроводы со стороны низкого напряжения, а также шинопроводы для соединения секций шин РУНН
По заказу поставляются: тележки грузоподъемные для съема выключателей, комплекты ЗИП и др.
Однотрансформаторная КТП состоит из вводного устройства со стороны высокого напряжения, силового трансформатора, кожухов для защиты выводов силового трансформатора, распределительного устройства со стороны низкого напряжения
Двухтрансформаторная КТП имеет два вводных устройства со стороны высокого напряжения (УВН), два силовых трансформатора с защитными кожухами и распределительное устройство со стороны низкого напряжения (РУНН). Кроме того, подстанция может иметь до двух вводов аварийных вводов (ДГУ или других источников аварийного питания).
В КТП применяются трехфазные двухобмоточные силовые трансформаторы отечественного и импортного производства (ТСЗ, ТМЗ, ТМГ, ТМФ, Trihal и др.
), устройство и работа которых приведена в техническом описании и инструкции по эксплуатации на конкретный тип трансформатора. По заказу трансформатору могут быть снабжены автономной системой управления принудительной вентиляцией, интегрированной в общеподстанционную АСУ.
КТП может иметь однорядное, двухрядное расположение. При двухрядном (многорядном) расположении двухтрансформаторной КТП для электрического соединения секций РУНН применяются секционные шинные мосты . По заказу КТП могут изготавливаться иных конфигураций (например, с отдельно стоящим трансформатором).
По исполнениям УВН может быть типа ШВВ1 (шкаф «глухого ввода») или типа ШВВ2 (КСО-камера сборная одностороннего обслуживания). В шкафу ШВВ1 высоковольтные кабели присоединяются непосредственно к выводам ВН силового трансформатора. В качестве ШВВ2 применяются камеры производства ЭЛЕКТРОСПЕКТР (с выключателем нагрузки), КСО-2сх (с выключателем нагрузки или вакуумным выключателем и релейной защитой высоковольтного ввода), КСО-307 с элегазовым выключателем.
По климатическому исполнению КТП внутренней установки могут изготавливаться исполнений У, УХЛ, Т; по категории размещения – исполнения 3 или в сочетании категорий: 3 – для устройства со стороны УВН, шинопровода и силового трансформатора и 4 – для исполнения РУНН.

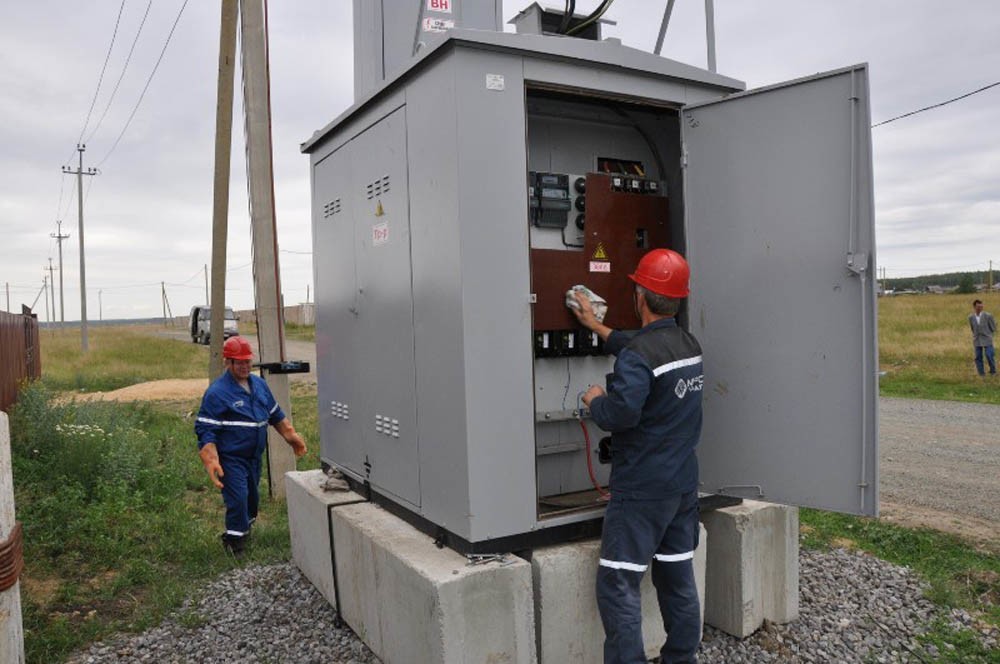

Монтаж трансформаторных подстанций, монтаж КТП, ТП 6-10, 0.4 кв
Компания «ИЦ «Промышленные системы» осуществляет монтаж и подключение трансформаторных подстанций в Санкт-Петербурге и Ленинградской области. Выполним полный комплекс электромонтажных работ для подключения и ввода в эксплуатацию трансформаторных подстанций любых типов.
От правильной работы подстанции зависит работа электросети всего объекта, поэтому ТП является ключевым элементом в цепочке системы энергоснабжения. Подстанции 6-10/0,4 кВ предназначены для питания конечных потребителей с предварительным понижением напряжения с 6(10) кВ до 0,4 кВ.
Выполнять монтаж КТП имеют право только специализированные компании, имеющие на это все требуемые разрешения. Монтаж подстанции может быть выполнен отдельно от здания или же внутри промышленного или муниципального объекта.
Существуют разные типы трансформаторных подстанций как наружной установки, так и внутренней. Это промышленные внутрицеховые КТП, встроенные в помещение или пристроенные к нему. Либо КТПН – подстанции наружной установки, БКТП, бетонные подстанции, из «сэндвич» – панелей, столбовые, мачтовые, киоскового типа. Каждый вид имеет свои особенности и тонкости в монтаже и подключении.
Этапы монтажа подстанции
После всех предварительных мероприятий, а именно разработки и согласования проекта, подбора оборудования и осуществления всех необходимых замеров происходит монтаж КТП и монтаж электрооборудования подстанций.
На первом этапе монтажа КТП происходит создание котлована под фундамент или так называемую фундаментную плиту-подушку, выкапывание траншей для прокладки труб и кабеля.
Также на данном этапе создаётся контур заземления. Монтаж заземления осуществляется путём вбивания или ввёртывания вертикальных заземлителей и укладки в неглубокие траншеи горизонтальных соединителей – металлических полос. Все подготовительные и строительные работы должны быть завершены до начала электромонтажных. После окончания земляных работ проверяются все элементы на монтажной площадке – отверстия под кабели, соответствие направляющих под трансформатор.
Следующим этапом идёт основной, на котором заливается или укладывается основание, на него устанавливается бетонная ТП или блоки комплектной трансформаторной подстанции. В случае с «бетонкой», она, как правило, состоит из двух частей – нижний блок (приямок) и монолитного железобетонного корпуса. Если подстанция, например, из «сэндвич»-панелей и имеет блочно-модульный тип, то состоит она из сварного металлического каркаса и нескольких блоков с трёхслойными утеплёнными стенками.
Внутри КТП происходит монтаж электрооборудования.
Все комплектующие, кабель-каналы и соединения должны быть в соответствии с проектной документацией и чертежами. Устанавливаются такие основные составляющие, как понижающий трансформатор, преобразующий напряжение с 6(10) кВ до 0,4 кВ, распределительные устройства высокой и низкой стороны (РУВН, РУНН) и другие устройства для собственных нужд и управления. Если используются масляные трансформаторы, то в полу предусматриваются отсеки для сброса отработанного масла. На фото выше изображён масляный трансформатор, монтируемый в бетонной КТП. Через отверстие протягиваются шины и подключают трансформатор к распределительному устройству. РУНН 0,4 кВ монтируется в помещении подстанции(фото по центру), после чего выполняются все шинные и кабельные соединения. На правом фото монтаж щитков собственных нужд КТП.

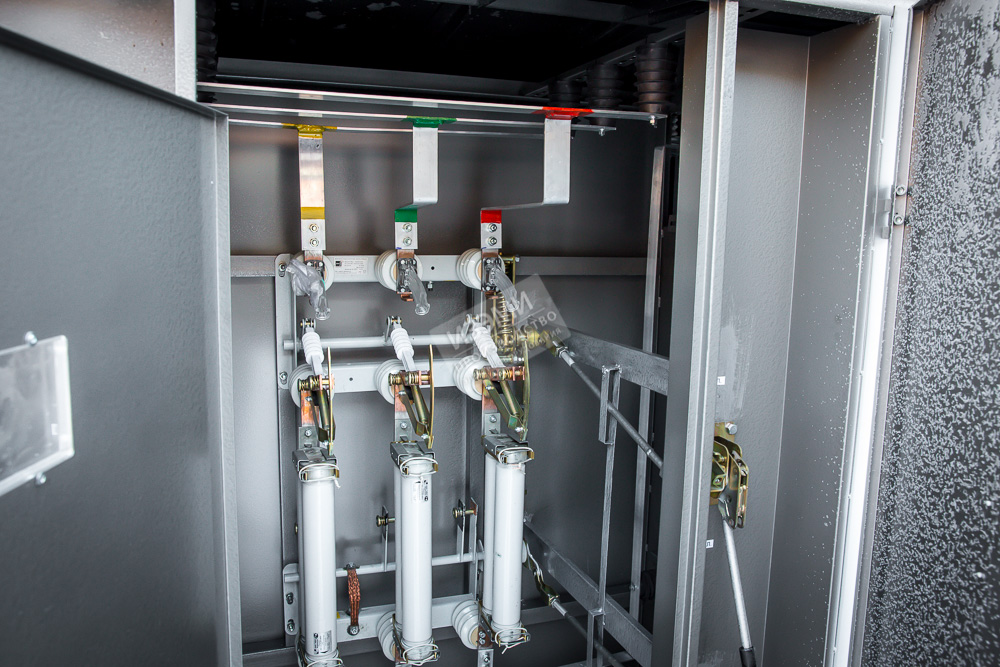

По стороне высокого напряжения производится монтаж ячеек КСО и КРУ. Данные устройства являются шкафами одностороннего или двухстороннего обслуживания и вмещают в себя оборудование для защиты, распределения и устройства автоматики.
На низкой стороне обычно устанавливаются панели ЩО-70, предназначенные для приёма и распределения энергии напряжением 380/220В и частотой 50 Гц. Щиты укомплектовываются секционной, вводными, распределительными панелями, и устройством автоматического ввода резерва АВР. Монтаж панелей КСО и ЩО-70 заключается в установке готовых изделий на предназначенные места, подключении к ним вводного кабеля и отходящих линий, а также соединение всех узлов между собой. На этом же этапе происходит монтаж шинопровода, соединяющего трансформатор и распределительные устройства.Распределительные шинопроводы и шинные мосты требуют точных расчётов, ведь система проводников распределительного устройства и шинопровода должна совпасть в местах соединений пофазно. Также учитываются все особенности помещения и внутреннего расположения оборудования подстанции.
После того, как завершены все строительные и монтажные работы, производится проверка и отладка оборудования. Проверяется качество сборки блоков, соединение всех узлов и сопротивление заземления.
Стоимость монтажа и подключения комплектной трансформаторной подстанции зависит от типа конструкции, подключаемых линий и ландшафта местности.
Ввод трансформаторной подстанции в эксплуатацию
Перед тем, как трансформаторная подстанция начинает свою работу, обеспечивая электроэнергией потребителей, должна быть произведена приёмка специальными надзорными органами. Поэтому следует, чтобы после завершения всех электромонтажных работ была проведена проверка всех важных параметров КТП. Все требования к вводу в эксплуатацию ТП отображены в отраслевых нормативных актах.
Необходимо произвести проверку на наличие необходимой нумерации всего оборудования и других обозначений и надписей. Далее проверяются все контрольно-измерительные приборы на наличие поверки. Происходит проверка всей осветительной системы, при этом, при осмотре обращается внимание не только на работоспособность светильников, но и уровень освещённости, который должен обеспечивать комфортную работу персонала.
Проверяется масляная система на отсутствие утечек и соответствие необходимым уровням. Проходят проверку все контактные соединения на предмет надёжности, а кабели и провода на уровень определённого запаса по длине. Сверяется соответствие электрических схем спецификациям оборудования, а также осматривается вся необходимая комплектация подстанции. Также могут быть проведены дополнительные проверки параметров с участием специализированных лабораторий.

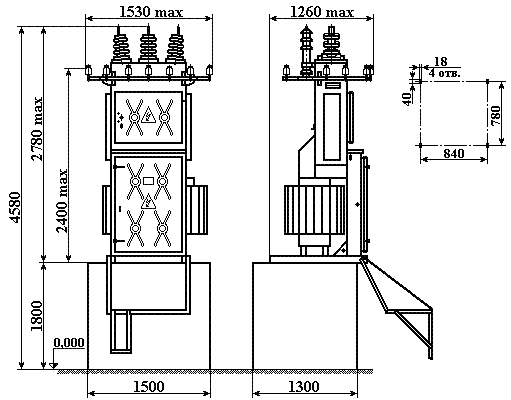

На фото выше изображены чертежи и однолинейная схема силовых цепей, присланные Заказчиком для изготовления киосковой трансформаторной подстанции. Такие чертежи входят в состав полного проекта, в котором прописывается техническое задание, нормативы, требования и другие данные. Готовая и смонтированная КТП сверяется с проектом (если не было согласовано изменений, не отражённых в проекте) и проверяется на соблюдение ПУЭ и ГОСТов.
После проверки комиссией и подписания акта приёма всех проведённых строительно-монтажных работ, оборудование проходит пробный период работы.
За это время происходит испытание работоспособности всех элементов ТП (защитного и коммутационного оборудования, обмоток трансформатора, аккумуляторов и т.д.). В режиме теста трансформаторная подстанция работает в течение трёх суток. После удачного завершения тестового периода и прохождения всех испытаний, ТП начинает эксплуатироваться. При этом последующие строительные или монтажные работы запрещены без специального допуска к данным работам, оформленного по требованиям государственных стандартов, и уведомления ответственного лица.
В последующем происходит периодический осмотр оборудования и ремонт в соответствии с разработанным графиком и зависящий от состояния устройств.
Монтаж шинопровода на трансформаторной подстанции
Для создания электрической сети на локальных, местных или районных подстанциях часто используется шинопровод. В случае больших токов шина по сравнению с кабельными подключениями будет предпочтительнее по стоимости и надёжности. Медная или алюминиевая шина выдерживает более высокие токи перегрузки или КЗ.
Смонтированные медные шины (ШМТ) лучше проводят ток и более устойчивы к продолжительным нагрузкам, нежели шины из алюминия (АД31).
Чтобы определить толщину/ширину шины или сечения кабеля на необходимые токи, используются таблицы ПУЭ. Проводники подбираются исходя из номинального тока, который данные проводники должны выдерживать. Например, на ток 800 А по 1 фазе необходимо использовать одиночную медную шину размерами 50х5 мм., алюминиевую 60х6 мм.; а для номинального тока 3200 А используется двойная шина из меди 100х10 мм.; алюминиевая двойная шина 120х10 мм. Учитываются в данном случае нормальный режим работы и аварийный режим в случае перегрузок.
Электромонтаж шинных мостов и шинопроводов на трансформаторной подстанции выполняется опытными монтажниками с использованием специального оборудования: шиногибов, гидравлических помп, шинодыров и шинорезов. При этом, процесс осуществления ошиновки занимает куда больше трудозатрат, нежели подключение кабелем. Необходимо точно рассчитать и подогнать шинопровод к трансформатору или распределительному устройству.
Присоединение шинопровода на КТП к подключаемым элементам может происходить с помощью специальных угловых блоков, встраиваемых в РУНН или же гибкой шиной в случае с трансформатором.
| Число фаз отходящих линий | информация |
1 фаза 2 фазы 3 фазы (с нейтралью) | |||
| Количество отходящих линий | информация |
1 фаза 2 фазы 3 фазы (с нейтралью) | |||
| Тип защитных устройств отходящих линий | информация |
предохранители
авт. | |||
| Характеристики срабатывания защитных устройств:Предохранители: рабочий ток (Iном) /время срабатывания (T-1 – обычные, 2 – быстродействующие, 3 – с замедлением)/Количество полюсов на отходящую линию (Np-1, 2, 3, 4)/Количество (N) | информация | ||||
| Автоматические выключатели:рабочий ток (Iном) / типы расцепителей (R1- электромагнитный +тепловой, 2-электромагнитный, 3-тепловой, 4-дистанционный) характеристика кратности срабатывания (Х- B, C, D и д.) /количество полюсов на отходящую линию (Np-1, 2, 3, 4) /количество (N) | информация | ||||
| Необходимость наличия УЗО | информация |
да нет | |||
| Ток срабатывания УЗО, мА | информация |
30 мА 300 мА другой | |||
| Необходимость наличия сигнализации состояния защитных устройств (вкл/откл, аварийное срабатывание) | информация |
да нет другое | |||
| Выдача сигналов о состоянии | информация |
«сухие» контакты мнемосхема | |||
| Доступ к органам управления защитных устройств | информация |
при закрытой двери шкафа при открытой двери | |||
| Предпочтительный изготовитель защитных устройств | информация | ||||
выключатели
Подстанция КТП-ТВ-400/10(6)/0,4
Мощностью от 25 до 1000 кВА
Общие сведения

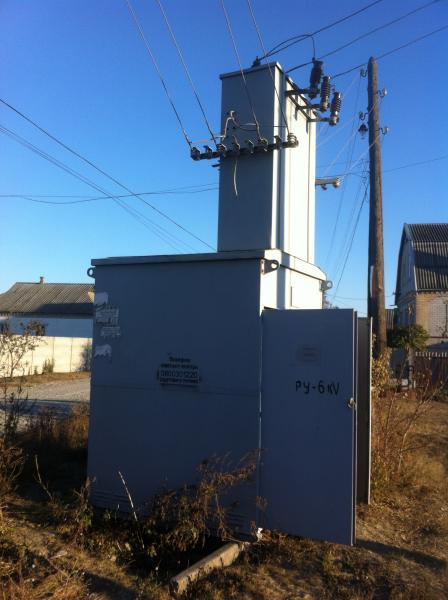

Комплектная трансформаторная подстанция киосковая типа КТПК мощностью 25-1000 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов.
| Расшифровка условного обозначения КТПК | |
Комплектная трансформаторная подстанция киоскового типа | КТПК |
Схема подключения на стороне ВН | Т (тупиковая) |
Высоковольтный ввод/Низковольтный вывод: В- воздушный, К- кабельный | В/В, В/К |
Мощность силового трансформатора, кВ·А | 400 |
Номинальное напряжение трансформатора на стороне ВН, кВ | 6/10 |
Номинальное напряжение трансформатора на стороне НН, кВ | 0,4 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1, УХЛ1 |
Технические характеристики
Наименование параметра | Значение параметра |
Тип* и мощность силового трансформатора, кВ·А | ТМ25, ТМ40, ТМ63,ТМ100, ТМ160, ТМ250, ТМ400, ТМ630, ТМ1000 |
Номинальное напряжение (линейное) на стороне высокого напряжения (стороне ВН), кВ | 6; 10 |
Номинальное напряжение на стороне НН, кВ | 0,4 |
Ток электродинамической стойкости на стороне ВН, кА | 51 |
Ток термической стойкости на стороне ВН, кА | 20 |
Количество отходящих линий, не более** | 5 |
Габаритные размеры, не более, мм | 1960х2100х2300 |
По виду оболочек и степени защиты по ГОСТ 14254-80 | IP23 |
Масса, не более, кг | 1000 |
* – Допускается замена трансформаторов типа ТМ на трансформаторы с аналогичными техническими параметрами типа ТМГ.
** -По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 10.

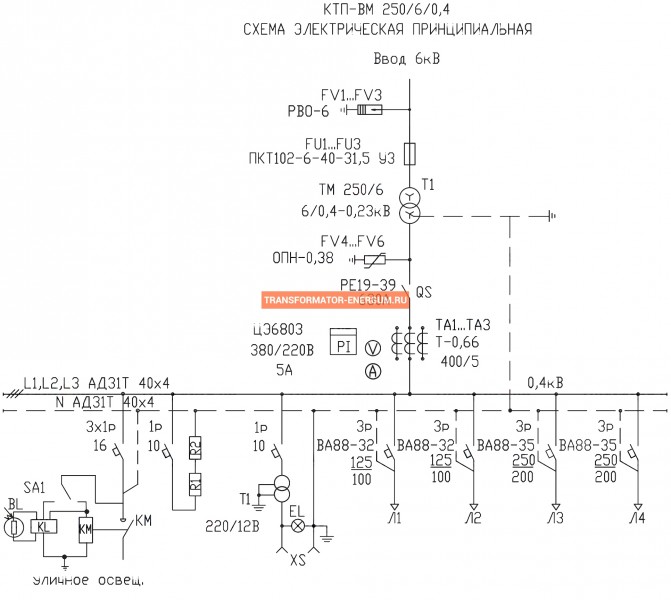

Перечень аппаратуры КТП ТВ
№ | Обозначение на схеме | Наименование | Кол-во |
1 | FV1-FV3 | Разрядник вентильный 10(6)кВ* | 3 |
2 | FV4-FV6 | Разрядник вентильный 0,4кВ* | 3 |
3 | FU1-FU3 | Предохранитель ПКТ 10(6)кВ | 3 |
4 | Q | Разъединитель 0,4 кВ | 1 |
5 | FU4-FU6 | Предохранитель 10 А | 3 |
6 | FU7-FU9 | Предохранитель 16 А | 3 |
7 | TA1-TA3 | Трансформатор тока | 3 |
8 | SA1-SA4 | Выключатель 380В/16А | 2 |
9 | SA2-SA3 | Переключатель 380В/10А | 2 |
10 | PI | Счетчик активной энергии | 1 |
11 | EK | Резистор подогрева 1OOW | 2 |
12 | BL, KL | Фотореле | 1 |
13 | KM | Пускатель магнитный ПМ | 1 |
14 | HL | Патрон потолочный Е27 | 1 |
15 | V | Вольтметр 0-500В | 1 |
16 | XS | Розетка штепсельная 36В | 1 |
17 | TV | Трансформатор понижающий 220/36В | 1 |
18 | QF1-QFn | Выключатель автоматический (или рубильник с предохранителями) | до 5 |
19 | T | Силовой трансформатор** | 1 |
* – На кабельные подстанции разрядники устанавливаются по заказу потребителя.
** – Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.Нормальная работа КТПК обеспечивается в следующих условиях:
· высота установки над уровнем моря не более 1000 м;
· температура окружающего воздуха, соответствующая исполнению У категории размещения I – от минус 40 до плюс 40°С по ГОСТ 15150-69 и ГОСТ 15543. I-89;
· окружающая среда – промышленная атмосфера типа П по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах;
· скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;
· скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм. КТПК не предназначены для:
· работы в условиях тряски, вибрации и ударов;
· ввода питания со стороны низкого напряжения;
· установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.
КТПК соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91.
Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.
КТП 6-10 кВ, что такое КТП, характеристики

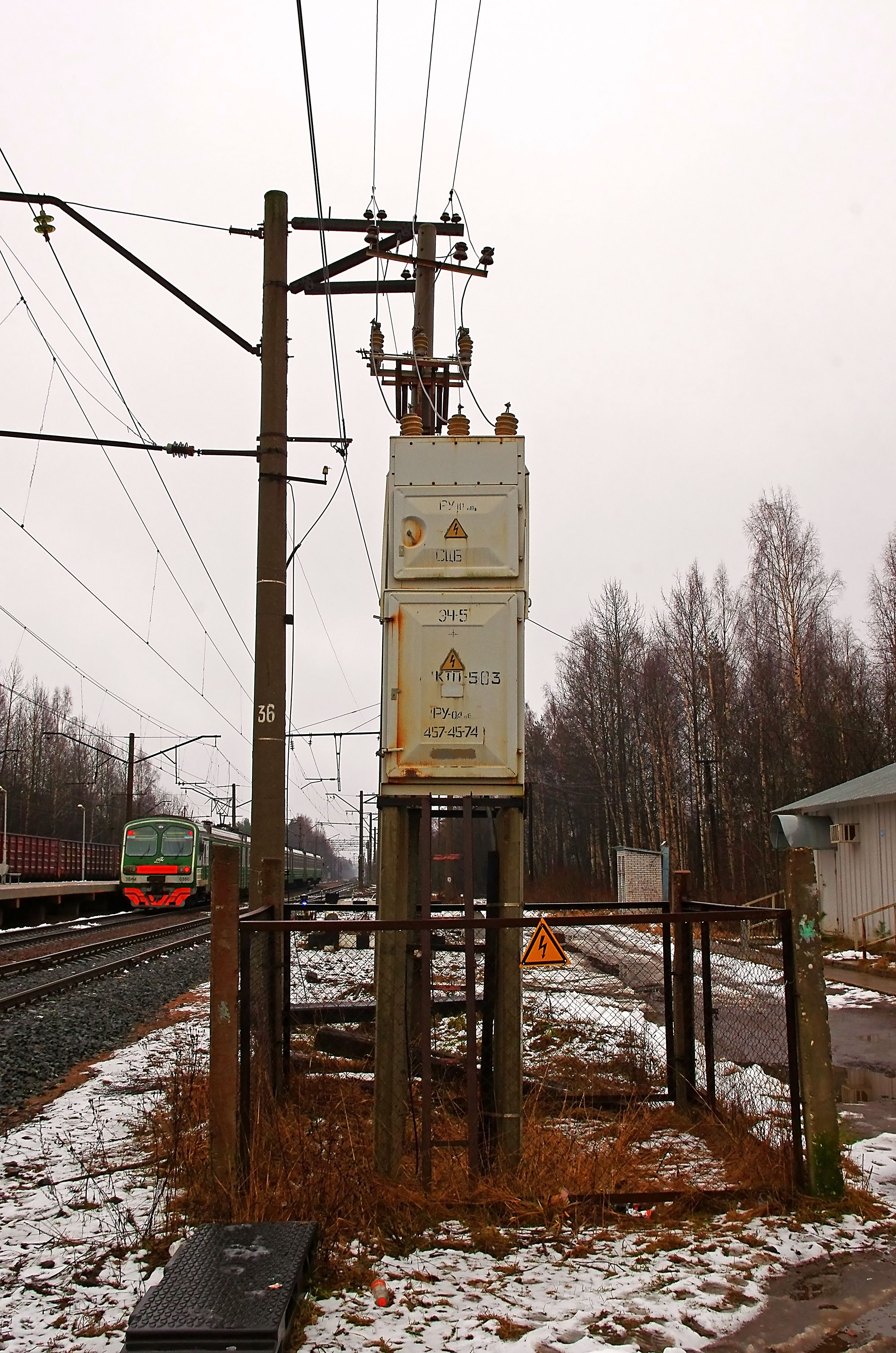

Комплектная трансформаторная подстанция – КТП
КТП – эта аббревиатура уже достаточно давно вошла в обиход любого электрика. Комплектная трансформаторная подстанция представляет из себя закрытое от посторонних людей распределительное устройство, внешне напоминающее вагон, будку, киоск и устанавливаемое в непосредственной близости от конечного потребителя.
Внутри КТП располагается силовое оборудование (вводные кабели, трансформаторы, разрядики, ограничители напряжения, разъединитель наружно установки защитные устройства в виде предохранителей и выключателей нагрузки, трансформаторы тока и отходящие кабельные линии непосредственно к потребителю), находящееся под напряжением.
Бывают и комплектные трансформаторные подстанции киоскового типа, тупикового, проходного или модульного исполнения.
Напряжение, на которое рассчитаны КТП
КТП служат для преобразования напряжения с 10 или 6 кВ до 0.4 кВ как правило рассчитаны на напряжение. Уровень первичного напряжения зависит от подходящей электрической сети. Если сеть рассчитана на напряжение 10 кВ, тогда и устанавливается КТП 10 на 0,4. Если выше стоящая сеть напряжением 6 кВ, тогда устанавливается ктп 6 на 0,4 кВ.
Помимо мощности и напряжения КТП могут различаться между собой по:
1) Типу силовых трансформаторов – масляные и сухие
2) По способы выполнения нейтрали трансформатора
3) По расположения линейных выключателей 0 однорядное и двухрядное
4) По числу силовых трансформаторов – с одним или с двумя трансформаторами.
5) По климатическому исполнению – УХЛ1-УХЛ-3
Мощность КТП
Мощность комплектной трансформаторной подстанции напрямую зависит от количества установленных трансформаторов и их мощности. Как правило в КТП устанавливают не более 2 одинаковых по мощности силовых трансформатора./f4a0fe4ed814535.ru.s.siteapi.org/img/d166b3d3149e17ca7bc76927150674133249b0f7.jpeg)
Мощность каждого может иметь значения 160, 250, 400, 603, 1000 кВА. Для учета переданной электроэнергии на стороне низкого напряжения могут быть установлены счетчики активной и реактивной энергии.
Почему подстанции КТП стали столь популярными?
1) КТП, как правило, не имеет собственного фундамента, что снижает время и стоимость работ по вводу в эксплуатацию.
2) КТП – закрытая электрическая установка с антивандальными системами. Проникнуть постороннему человеку туда очень сложно, что повышает безопасность и снижает количество несчастных случаев.
3) Оборудование поставляется же в сборе и с определенной комплектностью. Нет необходимости покупать все вразброс.
4) Простая и удобная эксплуатация
5) Современные системы защиты надежно защищают силовое оборудование от коротких замыканий и перегрузок.
Современные производители КТП
1) СЭЩ – Самарский электрощит производит порядка 5-7 различных моделей КТП, начиная от комплектных трансформаторных подстанций сельского типа и заканчиваю модульными вариантами КТП для городских электрических сетей.
2) ЧЭАЗ – Чебоксарский электроаппаратный завод. Производит КТП уже примерно 30 лет. Существует возможность заказа как КТП внутренней, так и КТП наружной установки, даже с внедрением ДГУ.
КТП-10 (6) / 0,4 кВ
Конструкция
2КТП-КС-10(6)/0,4 кВ может располагаться в двух или трех блок-модулях типа “Сэндвич”, а также в капитальном строении.
Двухблочная подстанция состоит из:
- блока распределительного устройства со стороны высшего напряжения – УВН;
- блока распределительного устройства со стороны низшего напряжения – РУНН с двумя трансформаторными отсеками.
Трехблочная подстанция состоит из:
- блока распределительного устройства со стороны высшего напряжения – УВН;
- блока силовых трансформаторов Т1 и Т2;
- блока распределительного устройства со стороны низшего напряжения – РУНН.
УВН КТП формируется на базе следующих устройств 6(10) кВ:
- КСО-306 с вакуумным выключателем ВБПП-10/20-1250;
- КСО-306 с выключателем нагрузки ВНА-10/630.
РУНН КТП формируется на базе панелей серии ЩО-70 как с устройством АВР, так и без него. Количественные и номинальные токи отходящих линий согласно заявке заказчика.
В блоке РУНН установлена панель собственных нужд, предназначенная для внутреннего освещения всех блоков, камер КСО, подстанций и питания схемы управления обогревом.
Блок силовых трансформаторов комплектуется следующими типами трансформаторов:
- для 2КТП-КС до 1000 кВА – масляными, серии ТМ, ТМГ или сухими серии ТСГЛ;
- для 2КТП-КС до 1600 кВА – масляными, серии ТМ3 или сухими серии ТСГЛ.
Оболочка блок-модулей представляет собой каркасную сварную конструкцию, которая обшита панеля- ми типа “Сэндвич” толщиной 50 или 100 мм, в которых в качестве утеплителя используется полужесткая плита из базальтового волокна.
Все каркасные конструкции покрыты составом, повышающим огнестой- кость до степени по СНиП 21-01-97.
Блоки УВН и РУНН комплектуются электроконвекторами, которые предназначены для поддержания температуры в автоматическом режиме.
Количество, типы шкафов и их расположение определяется заказчиком.
КТП-КС – в блочно-модульных зданиях транспортируются на автомобилях, железнодорожных платформах в полной заводской готовности.
Подстанция устанавливается на кирпичный или бетонный фундамент. Соединение блоков между собой болтовое. Просветы между блоками заполняются монтажной пеной и закрываются нащельниками.
Подключение силовых трансформаторов по сторонам высшего и низшего напряжения выполняется кабельными перемычками или с помощью шин.
РЭМ | Наименование электроустановки | Список потребителей, у которых будет временно приостановлено электроснабжение | ожидается отключение? | Причина отключения электроэнергии |
| Бережанский РЭС | ВЛ 0,4 кВ от ТП-300 | ул. Золочевская | с 10:00 до 16:00 | капитальный ремонт |
| Борщевский РЭМ | ПЛ-10кВ Ф-39 | село Цыганы, село Гуштын, село Бурдяковцы, село Дубовка | : 30 | Расчистка трассы 10 кВ |
| Борщевская РЭМ | ПЛ-10кВ Ф-5 | Борщев (частично) | с 09:30 до 16:30 | Расчистка трассы 10 кВ |
| Борщевский РЭМ | ПЛ-10 кВ Ф-1 | с.Верхняковцы, село Рубка | с 09:00 до 17:00 | Проведение плановых ремонтов |
| Борщевский РЭМ | ПЛ-10 кВ Ф-1 | с. Верхняковцы, село Рубка | с 09:00 до 17:00 | Проведение плановых ремонтов |
| Борщевский РЭМ | ПЛ-10 кВ Ф-1 | с. Верхняковцы, село Рубка | с 09:00 до 17:00 | Проведение плановых ремонтов |
| Бучач РЭМ | Кормушка-1 | село Зарывинцы | с 09:00 до 16:00 | Очистка трассы и затяжка троса |
| Бучач РЭМ | Фидер-11 ТП-150 | Соколец | с 09:00 до 16:00 | Очистка трассы и затяжка троса |
| Гусятин РЭМ | PL -0,4 кВ Ф-1 КТП-10 / 0,4 №247 | с. Трояновка | с 09:00 до 17:00 | Плановые отключения |
| Гусятин РЭМ | ПЛ-0,4 кВ Ф-1 КТП-10 / 0,4 №546 | с. Тудорс | с 09:00 до 17:00 | Плановые отключения |
| Гусятин РЭМ | ПЛ-0,4 кВ Ф-1 КТП-10 / 0,4 №309 | с. М.Лука | с 09:00 до 17:00 | Плановые отключения |
| Гусятин РЭМ | ПЛ-0,4 кВ Ф-1 КТП-10 / 0,4 №224 | с.Яблони | с 09:00 до 17:00 | Плановые отключения |
| Залищик РЭМ | ВЛ 0,4 кВ от КТП-232 | с. Летяче | с 10:00 до 16:00 | Эксплуатационные работы, расчистка трассы от деревьев |
| Залещик РЭМ | ВЛ-0,4кВ Ф-1 от АКТП-190 | х, Глушка) | с 10:00 до 16:00 | Эксплуатационные работы, расчистка трассы от деревьев |
| Збараж РЭМ | КТП-394 | село Черныховцы | с 09:00 до 13:00 | Профессиональный ремонт техники |
| Збараж РЭМ | 9 -0004 КТП Село Черныховцы | с 13:00 до 17:00 | Профессиональный ремонт оборудования | |
| Збараж РЭМ | ВЛ 0,4 кВ от КТП-31 | м. Збараж | с 09:00 до 17:00 | Эксплуатация и работа |
| Збараж РЭМ | ВЛ 10 кВ Ф-19 от ПС Максимовка 35/10 кВ | с. Максимовка, Грицовцы, Стривка, Кретовцы | с 10:00 до 13:00 | БМО прием |
| Збараж РЭМ | ПЛ-0,4 от КТП-55 | с. Приезжие | с 09:00 до 17:00 | Очистка подводных путей |
| Збараж РЭМ | КТП-485 | село Кинаховцы, село Казнов | с 09:00 до 17:00 | Профессиональный ремонт оборудования |
| Збараж РЭМ | ПЛ-10кВ №10 от ПС 1103510 «Збараж» | Лиски, Ивашковцы, Оприловцы, села Чумали.Залужжье, Зарубинцы (частично). | с 10:00 до 14:00 | Прием ВМО |
| Зборів РЭМ | ВЛ 0,4 кВ КТП-1 | с.Озерна | с 10:00 до 17:00 | Плановая работа |
| Зборів РЭМ | ВЛ 0,4 кВ КТП-121 | с.Олив | с 10:00 до 17:00 | Плановые работы |
| Зборів РЭМ | ВЛ 0,4 кВ КТП-171 | Поселок Пидберизцы | с 10:00 до 17:00 | Плановые работы |
| Козив РЭМ | ВЛ 0,4 кВ Ф-1 Ф-2 КТП-222 | Поселок Будилов | от 10 : 00 до 17:00 | Очистка подводных путей |
| Кременецкий РЭМ | КТПП-82 | с. Плоске | с 09:00 до 17:00 | Наладка буров |
| Кременец РЭМ | ТП-241 | село Сапанов | с 09:00 до 17:00 | Профессиональный ремонт КТП |
| Кременецкий РЭМ | ПЛ-0,4 кВ КТП-64 | село Лидыхов | с 09:00 до 17:00 | Очистка трассы проводной передачи |
| Лановецкий РЭМ | пл-0,4 кВ КТП-327.328.329.21.28.31.33.35.36.39.55.79. пл-10кВ ф-41.01. | село В. Кусковцы, село Шилы, село Рудка, село Борсуки, | с 09:00 до 17:00 | Проведение планового ремонта |
| Монастырский РЭМ | PL- 0,4 от КТП-197 Ф 1 | с.Горожанка | с 9.00: 17 до 00: XNUMX | Очистка пути |
| Монастырский РЭМ | КТП10 / 0,4 кВ №23,4 | с.Бертники | с 09:00 до 17:00 | Текущий ремонт оборудования КТП |
| Подволочиск РЭМ | ПЛ-10, Ф-6,8,9,10,11,30,50,53, 15, 16, 17,18,27,43, 29,42 | Подволочиск, Скорики, Старомищина, Ориховец, Черниловка, Шелпаки, Гнилица, Суховцы, Лисиченцы, Галущинцы, Кривянка, Зарубенци, Табацки, Остапе, Камляцы, Поляцкие поля , Богдановка, Мовчановка | с 09:00 до 16:00 | Очистка трассы, профессиональный ремонт ТП |
| Теребовля РЭМ | ВЛ-0,4 кВ Ф1,2,3 от КТП-549 | с. Зависть | с 09:00 до 16:00 | Эксплуатационные работы |
| Теребовля РЭМ | ВЛ-0,4 кВ Ф1,2,3 от КТП-503 | . Ивановка | с 09:00 до 16:00 | Эксплуатационные работы |
| Теребовля РЭМ | ВЛ-0,4 кВ F1,2,3 от КТП-459 | Мшанец | с 09:00 до 16: 00 | Очистка пути |
| Теребовля РЭМ | КТП-318,320 | с Ивановкой | с 09:00 до 16:00 | Эксплуатационные работы |
| Теребовля РЭМ 9L0007 | кл. 2,3 от КТП-456с Беневой | с 09:00 до 16:00 | Очистка пути | |
| Тернопольский РЭМ | КТП-137А РУ-10 кВ, РУ-0,4 кВ, Т -тор | “Тернопольская книга” ул. Подольская | с 09:00 до 13:00 | Ремонт оборудования; |
| Тернопольский сельский РЭМ | ПЛ-10кВ Ф-72 | На фидере. | с 08:00 до 17:00 | Очистка пути (автовышка). |
| Тернопольский сельский РЭМ | ПЛ-10кВ Ф-166. | На питателе. | с 08:00 до 17:00 | Очистка пути (автовышка). |
| Тернопольский сельский РЭМ | КТП-133. | село Березовица, улица Микулинецкая – частично, улица С. Бандеры, улица Мира, улица Б. Хмельницкого. | с 10:00 до 15:00 | Плановая работа. |
| Тернопольский сельский РЭМ | КТП-54. | село Смыковцы, ул. Р. Шухевича. | с 10:00 до 13:00 | Плановая работа. |
| Чортков РЭМ | ПЛ-10кВ Ф-20 по ТП-428 | с.Вигнанка. Чортковский район. | с 08:00 до 17:00 | Расчистка трассы ВЛ |
| Чортковская РЭМ | ВЛ-0,4 кВ Ф-1 от ТП-147 | с.Кривеньке. Чортковский район | с 08:00 до 17:00 | Расчистка трассы ВЛ |
| Чортковская РЭС | ВЛ-0,4 кВ Ф-1 от ТП-194 | с. Улашковцы..jpg) Чортковский район | с 08:00 до 17:00 | Расчистка трассы ВЛ |
| Чортковский РЭМ | ТП-98 | с. Чортковский район | с 08:00 до 17:00 | Ремонт ОРУ 10 / 0,4 кВ |
| Чортковский РЭМ | ПЛ-10 кВ Ф-6 ТП-318 – ТП-331 | Чортков. ул. Грушевского, Водна, Пидлисная, Дорошенко | с 08:00 до 17:00 | Ремонт КЛ-10кВ |
| Чортковский РЭМ | ТП-15 | со Скорынци.(в районе церкви). Чортковский район | с 08:00 до 17:00 | Замена силового трансформатора, замена коробки КТП. Прием БМО |
| Чортковский РЭМ | ВЛ-0,4 кВ Ф-1 от ТП-147 | с.Кривеньке. Чортковский район | с 08:00 до 17:00 | Расчистка трассы ВЛ |
| Шумский РЭМ | ПЛ-04кв КТП-169 Ф-1.2. КТП-172 Ф-1.2. | село Вилия. | с 09:00 до 17:00 | Проведение БИС по переоборудованию ПЛ-04кв. |
| Шумский РЭМ | КТП-09 Ф-1 оп-32. | село Боложовка | с 09:00 до 17:00 | Подключить новый ввод к точке подачи. |
| Шумский РЭМ | ПЛ-0,4 кВ КТП-72 КТП-73 КТП-191 КТП-80 КТП-29 ЗТП-30 | село Мировое, село Залицы, село Хмелище, село Рохманив | с 09:00 до 17:00 | Эксплуатационные работы. Очистка трассы |
»Услуги | СИПЭНЕРГО
Конструкторский отдел ООО «СИП-Энерго» оснащен современным оборудованием с новейшим программным обеспечением для автоматизированного проектирования и подбора оборудования.Богатый многолетний опыт работы, высококвалифицированные специалисты, оснащенные современной компьютерной техникой и оборудованием, позволяют нам качественно и профессионально выполнять работу.
ene proc Fluid Systems Design
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др. ). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
). напряжение 10 (6) 20/0,4 кВ;Строительные работы
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др.). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
комплекс АМР
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др.). напряжение 6 (10) 20/0, 4 кВ;
- внутренние инженерные системы зданий и сооружений;
инженерные изыскания
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др.). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
Электролаборатория
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др. ). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
). напряжение 10 (6) 20/0,4 кВ;Эксплуатация и обслуживание
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др.). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
комплекс АМР
- электрические распределительные сети (кабелем и напряжением до 35 кВ) КРУ и подстанции
- (РП,
- RTP, SP, TP, KTP и др.). напряжение 10 (6) 20/0,4 кВ;
- внутренние инженерные системы зданий и сооружений;
Петли гистерезиса для кристаллов КТР с переменным калием…
Контекст 1
… V K и V O представляют собой одноразовые отрицательно заряженные калиевые и двукратно положительно заряженные вакансии кислорода, образующиеся при повышении температуры. Концентрация V K достигает 1% при T R и обеспечивает высокую подвижность ионов K с энергией активации E a 0,3 эВ.
14 Исследование дефектов в кристаллах КТР 9 не показало значительной нестиохиометрии TiO и фосфатных подрешеток. Влияние ионной проводимости K отчетливо наблюдается при переключении поляризации.Ионный ток K вносит значительный вклад в измеряемый коммутационный заряд P в образце LK ͑ с более низким содержанием K через второй член Q b уравнения. ͑ 1 ͒ ͓ см. Также рис. 2 ͑ a ͔͒. Понижение температуры приводит к уменьшению прыжковой проводимости K, что проявляется в уменьшении диэлектрической дисперсии и коэффициента диссипации (рис. 1). В кристаллах IK и NK, а именно с повышенным содержанием K, обнаруживаются существенные изменения релаксационных процессов, переноса заряда и переключения поляризации.Слабый Ј ͑ Рис. 1, низкий коэффициент рассеяния tan ␦ ϳ 10 Ϫ 2, снижение проводимости постоянного тока на 4 порядка ͑ до ϭ 10 Ϫ 12 ⍀ Ϫ 1 см Ϫ 1 и наблюдаемая петля гистерезиса насыщения при TR , характерна для кристаллов HK-типа с меньшим количеством вакансий калия. Калиевые вакансии представляют собой заряженные точечные дефекты.
Они могут взаимодействовать посредством закрепления и депиннинга движения доменных стенок во время переключения поляризации. Влияние заряженных вакансий на коэрцитивное поле необычно сильно в нестехиометрических кристаллах LiNbO 3 и LiTaO 3.7,8 Наши измерения на кристаллах КТР ͑ Рис. 2 и 3 ͒ показывают, что внутреннее поле смещения E in определяется отклонением K от стехиометрического состава и зависит от температуры. Поле E in равно E в 0,5 (E ϩ C Ϫ E Ϫ C). Асимметрия петель гистерезиса и поля E in исчезает при T ϭ T 0, в то время как T 0 ϭ 330 K для кристалла HK и T 0 0 290 K для кристалла IK ͑ рис. 3 ͒. Можно предположить, что встроенное поле E in, образованное вакансиями K, экранируется ионами K ϩ, которые подвижны при этой температуре.Компенсацию отрицательно заряженных вакансий K можно рассматривать как перераспределение подвижного положительного пространственного заряда калия по вакантным узлам во время переключения поляризации t ϭ sw. Процесс определяется временем релаксации.
Заряд Q 0 вакансий K экранируется в соответствии со следующим …
Контекст 2
… петли диэлектрического гистерезиса (рис. 2) были измерены при длительности импульса 0,5 с, что дает sw ϭ 0,25 с. Измеренные ⑀ Ј и для образцов IK и HK показывают идентичные значения ϳ 0.18 с для соответствующих температур T 0 290 K IK образец ͒ и T 0 330 K HK sample. Уравнение ͑ 3 ͒ указывает, что для ϳ sw будет скомпенсировано встроенное поле «вакансия» E in, что наблюдается в точке E ϩ C ϭ E Ϫ C ͑ Рис. 3 ͒. Значение E in является функцией температуры, и оно значительно больше для образца IK, чем для образца HK при более низких температурах T 0. Фактические значения: E в 15 кВ / см при 210 K для образца IK и E в 6 кВ / см при 250 K для образца HK.Наши результаты для кристаллов KTP HK и IK-типа согласуются с предложенной моделью 7,8, где более высокая концентрация вакансий вызывает увеличение E in поля. В кристалле ИК КТР длиной 10 мм и толщиной 0,5 мм была изготовлена доменная структура ПП с удвоением частоты ϭ 1,55 ͑ м ϭ период решетки 24,7 мкм T при T T 25 ° C, где его проводимость снижается до значения value ϳ 10 Ϫ 12 ⍀ Ϫ 1 см Ϫ 1 по разработанной методике.
Это исследование было проведено при поддержке Министерства науки 46 кВ / см, которое находится в 3.5 раз Израиль. меньше поля опроса, используемого для изготовления ПП – КТП с низким содержанием K. 5 Полученная конфигурация ПП имела 50% -ный рабочий цикл без какого-либо расширения домена. В качестве источника накачки использовался перестраиваемый диодный лазер с внешним резонатором New Focus, модель 6328-H. На рисунке 4 показана зависимость мощности второй гармоники от мощности основной гармоники. Наивысшая эффективность удвоения достигается при длине волны 1549,5 нм, что прекрасно согласуется с недавно опубликованным дисперсионным уравнением 15 для KTiOPO 4.Ширина полосы длин волн полная ширина на полувысоте 1,85 нм effective соответствует эффективной длине удвоения 9 мм, что хорошо согласуется с физической длиной устройства 10 мм. При входной мощности основной гармоники 18 мВт измеренная мощность второй гармоники составляет 330 нВт. Эффективный нелинейный коэффициент составляет 6,9 пм / В.
Это исследование было поддержано Министерством науки …
Контекст 3
… Метод квазифазного согласования, основанный на сконструированных конфигурациях сегнетоэлектрических доменов, является многообещающим методом для разработки нового поколения когерентных источников света.1,2 Выращенные из флюса кристаллы KTiOPO 4 ͑ KTP ͒ 3 демонстрируют низкое значение коэрцитивного поля EC ϭ 25 кВ / см при комнатной температуре TR, но они характеризуются высокой проводимостью, обычно 10 Ϫ 7 ⍀ Ϫ 1 см Ϫ 1. . В результате полировка, выполняемая с низким электрическим полем при T R, приводит к значительному уширению доменов в структурах PP кристаллов KTP. 4 В работах 5,6 был предложен низкотемпературный метод полинга для настройки конфигураций доменов PP в кристаллах семейства KTP, выращенных из флюса. Однако понижение температуры вызывает сильное усиление коэрцитивного поля переключения с E C ϭ 25 кВ / см при T ϭ T R до E C 120 кВ / см при T 170 К.5 Исследования кристаллов LiNbO 3 и LiTaO 3 7,8 показали резкое снижение коэрцитивных полей, в четыре-пять раз в LiNbO 3 и в 13 раз в стехиометрических кристаллах LiTaO 3 по сравнению с их нестехиометрическим составом.
Известно, что отклонение от стехиометрии существует в кристаллах КТР, выращенных из флюса, и в основном это связано с нестехиометрическими дефектами в подрешетках калия и кислорода. 9 В этом письме мы представляем экспериментальные результаты по обращению поляризации и диэлектрической спектроскопии кристаллов KTP, выращенных из потока с различной нестехиометрией калия.Специально для этого исследования кристаллы KTP были выращены с переменными начальными концентрациями KTP во флюсе. 10 Диэлектрическая спектроскопия и проводимость на постоянном токе изучались с использованием компьютеризированных систем обработки данных, основанных на прецизионном измерителе LCR Hewlett-Packard, модель 4284A, диапазон частот 100 Гц – 1 МГц, и измерителе высокого сопротивления Hewlett-Packard 4339B. Электроды с серебряной краской были нанесены на обе полярные Z-грани. Электропроводность измеряли двухточечным методом. Спонтанная поляризация образцов и коэрцитивные поля измерялись по петлям диэлектрического гистерезиса с помощью сегнетоэлектрического тестера ͑ Radiant Technology Inc.
͒. Были приготовлены три типа образцов из трех разных кристаллов, выращенных с относительно высокими, промежуточными и низкими концентрациями KTP или калия во флюсе. Мы предполагаем, что кристаллы также различаются по содержанию калия соответственно, и обозначим их как HK, IK и LK для высокого, среднего и низкого содержания K соответственно. Относительная оценка содержания K в кристаллах КТР возможна по измерению температуры сегнетоэлектрика – параэлектрического перехода ì точки Кюри T C ì.10 Более высокие значения T C указывают на более высокое содержание K. 11 Хотя точки Кюри наших трех образцов KTP слабо различаются ͑ в пределах 5 ° от T C ϭ 950 ° C ͒, их экспериментально измеренные проводимости по постоянному току различаются довольно сильно. Проводимость образца LK на постоянном токе при T R составляет ϭ 10 Ϫ 8 ⍀ Ϫ 1 см 1. Она на 4 порядка превышает проводимость кристалла HK. Измерения проводимости образца LK как функции температуры показывают, что ϭ 10 Ϫ 12 ⍀ Ϫ 1 см Ϫ 1 достигается при температуре около T ϳ 170 К.
Диэлектрическая проницаемость ⑀ Ј, измеренная при T ϭ TR для кристалла LK, показывает высокую дисперсию на низкой частоте, ⑀ Ј ϳ 10 3 ͑ рис. 1 и значительные диэлектрические потери tan ␦ Ͼ 1. Эти параметры превышают диэлектрическую дисперсию ⌬⑀ Ј и tan ␦ для образца HK на 2 порядка. Снижение температуры от TR до T ϭ 170 K приводит к сильному подавлению диэлектрического отклика в образце LK почти на 2 порядка, в то время как диэлектрическая проницаемость кристаллической композиции HK уменьшается довольно слабо на 10–15%. в аналогичном температурном диапазоне.Диэлектрическая проницаемость ⑀ кристалла LK при T ϭ 173 К близка к ⑀ образца HK, измеренному при комнатной температуре (рис. 1). Измерения петель гистерезиса кристаллов LK при T R привели к электрическому пробою из-за высокой проводимости. Таким образом, образец демонстрирует петлю гистерезиса при более низкой температуре T ϭ 190 К ͓ рис. 2 ͑ a ͒ и 2 ͑ b ͔͒. Петля ненасыщенная, со значением насыщения спонтанной поляризации P S ϭ 57 Кл / см 2, что почти вдвое превышает значение P S для KTP, измеренное в работе.3 Коэрцитивное поле для образца LK составляет E C 120–150 кВ / см, что очень похоже на наши более ранние измерения, выполненные на обычных кристаллах KTP. 5 Напротив, образец HK демонстрирует классическую насыщенную петлю уже при T R. Полученное значение P S 27 C / cm 2 близко к известному для P S кристаллов КТР. 3 Измеренное коэрцитивное поле невелико, E C 29 кВ / см, что примерно в 4–5 раз ниже, чем коэрцитивное поле кристалла LK. Обе петли гистерезиса, соответствующие образцам HK и IK, асимметричны E ϩ C Ͼ E Ϫ C ͑ Рис.2 ͒. Высокая проводимость кристалла LK при низком содержании K позволила наблюдать петли гистерезиса только в области низких температур. Измерения коэрцитивных полей E ϩ C и E Ϫ C образцов HK- и IK-типов проводились для широкой области температур, результаты представлены на рис. 3. Модель переключения поляризации, предложенная Ландауэром 12. показали, что минимизация энергии деполяризации U d играет решающую роль в процессе переключения поляризации. Общее уравнение для экранирующего заряда можно записать как…
О компании «Союз –континент»
Компания «Союз –континент» – современное предприятие, производящее широкий спектр электрораспределительной аппаратуры напряжением 0,4–35 кВ. Наша компания поставляет электротехническую продукцию собственного производства, а также продукцию ведущих отечественных и зарубежных производителей. Наша главная задача – удовлетворить постоянно растущие потребности клиентов в предоставлении качественных продуктов и услуг.
Производственная база компании оснащена всем необходимым для проектирования и изготовления как стандартного, так и нестандартного оборудования.Возможно изготовление практически любого типа электрооборудования.
Надежность, качество и ценовая политика нашей компании сформировали широкий круг потребителей комплектных устройств напряжением 35/10 / 0,4 кВ. Между потребительским рынком и производителем-производителем возник взаимный спрос. Благодаря большому опыту наших специалистов и современным взглядам, компания может быстро добиваться результатов в развитии рынка электрооборудования.
Благодаря постоянному обучению нашего персонала, мы уделяем большое внимание вопросам безопасности, надежности, функциональности и удобства использования нашего выходного оборудования.
Использование современных комплектных устройств ведущих отечественных и зарубежных производителей помогает обеспечить надежность и длительный срок эксплуатации нашего оборудования, а также проводить целостную экономическую политику в рыночных ценах.
Нашими заказчиками сегодня являются крупные строительные компании, электромонтажные организации, а также предприятия металлургической и горнодобывающей промышленности.
Перечень производимой и поставляемой продукции:· Трансформаторы силовые:
– Трансформаторы масляные отечественного производства;
– Сухие трансформаторы ведущих зарубежных производителей: GBE, Tesar, Imefy, SEA и др.
· Комплектные распределительные устройства 35 кВ;
– Комплектные распределительные устройства серий HMH и ODRA-36;
· Комплектные распределительные устройства на напряжение 10 (6) кВ;
– Комплектные распределительные устройства серии КВ и приемные камеры одностороннего обслуживания серии КСО;
· Трансформаторные подстанции 10 (6) ~ 0,4 кВ заводской сборки;

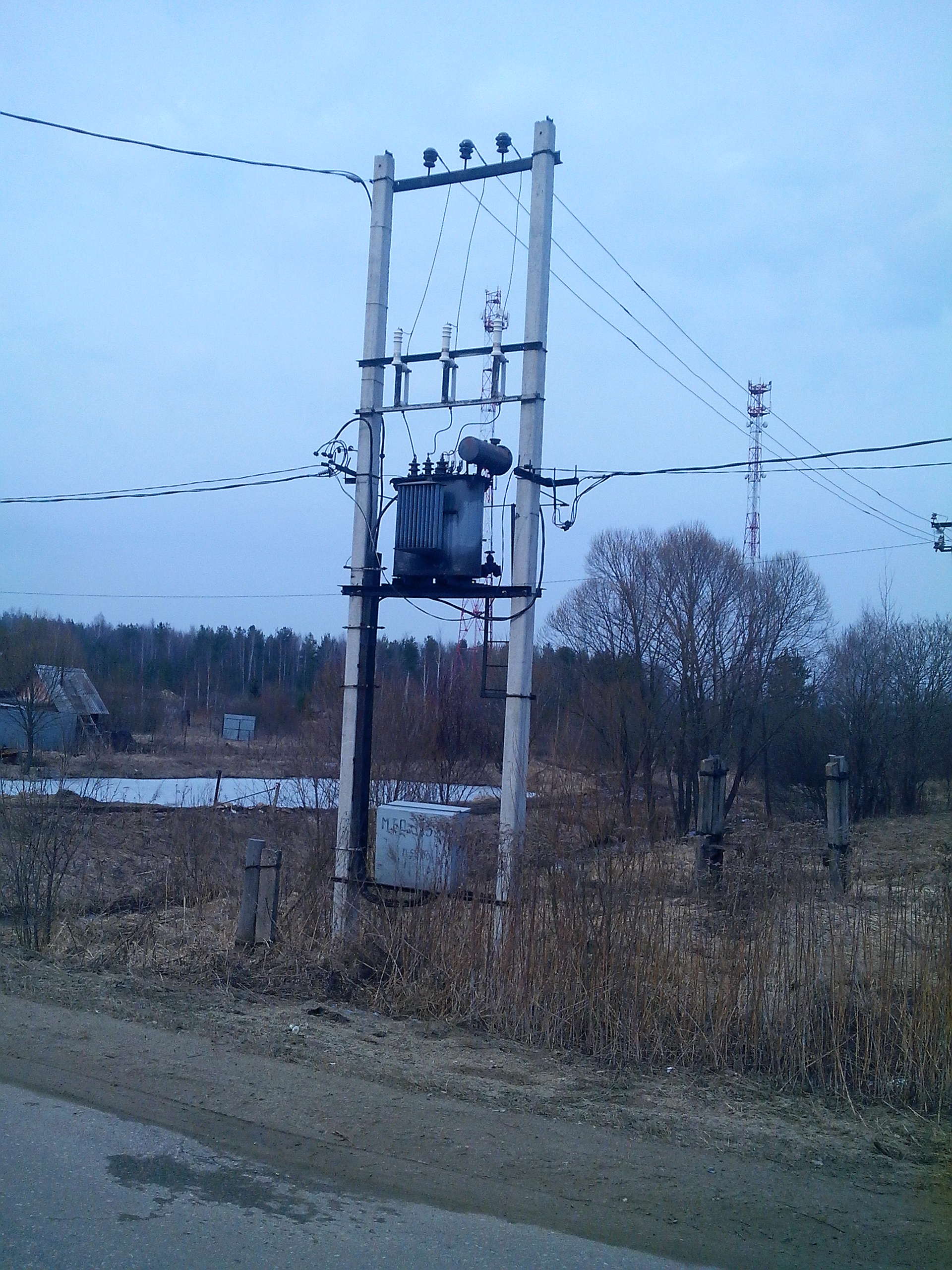

– КТПм опорный, однополярный с антенным вводом КТПв, однополярный с кабельным вводом КТПк, двухполюсная трансформаторная подстанция с кабельным вводом серии КТПп, одно- и двухтрансформаторные подстанции для городских электрических сетей КТПГС и 2КТПГС, КТП 35 / 0,4;
· Аппараты низковольтные комплектные на напряжение 0,4 кВ.
Наши рекомендации
Название проекта: Абаданский завод бетонных опалубок
Название проекта: Ячейки СН 12 кВ и панели НН 0,4 кВ
Страна: Абадан – ТУРКМЕНИСТАН
Название проекта: Мары Трактороремонтная мастерская
Название проекта: Панели НН 0,4 кВ
Страна: Мары – ТУРКМЕНИСТАН
Название проекта: ТП Абадан 5/1
Название проекта: Ячейки среднего напряжения 7,2 кВ и панели низкого напряжения 0,4 кВ
Страна: Абадан – ТУРКМЕНИСТАН
Название проекта: ТП «Векил Базар 5/2»
Название проекта: Ячейки среднего напряжения 7,2 кВ и панели низкого напряжения 0,4 кВ
Страна: Ашхабад – ТУРКМЕНИСТАН
Название проекта: ТП Байрамали 5/3
Название проекта: Ячейки СН 7,2 кВ и панели НН 0,4 кВ
Страна: Мары – ТУРКМЕНИСТАН
Название проекта: HJ-YEDİ-YER 10 / 0,4 кВ KTP
Название проекта: Ячейки трансформаторных листов 10 / 0,4 кВ 250 кВА
Страна: Мары – ТУРКМЕНИСТАН
Название проекта: HK-DEPE Gurluşyk – Школа на 300 учеников
Название проекта: Ячейки СН 12 кВ и панели НН 0,4 кВ
Страна: Балканабад – ТУРКМЕНИСТАН
Название проекта: Гуммез Гурлушык – 12-этажная резиденция
Название проекта: Ячейки СН 12 кВ и панели НН 0,4 кВ
Страна: ТУРКМЕНИСТАН
Название проекта: Hyundai – Amco TNU University
Название проекта: Мобилизационная ячейка 10 / 0,4 кВ 1000 кВА Мобилизационная ячейка 0,4 кВ Панели низкого напряжения 0,4 кВ
Страна: Туркменбаши – ТУРКМЕНИСТАН
Название проекта: Gemikaya Holding
Название проекта: Панели НН 0,4 кВ
Страна: Нахчыван – Азербайджан
Название проекта: Центральный проект Балканабадская трансформаторная подстанция
Название проекта: Ячейки СН 12 кВ
Страна: Балканабад – ТУРКМЕНИСТАН
Взаимодействие кислых фармацевтических препаратов с человеческим сывороточным альбумином: понимание молекулярной токсичности возникающих загрязнителей
Alebic-Kolbah T, Kajfez F, Rendic S, Sunjic V, Konowal A, Snatzke G (1979) Исследование кругового дихроизма и гель-фильтрации связывание прохиральных и хиральных 1,4-бензодиазепин-2-онов с сывороточным альбумином человека.Biochem Pharmacol 28 (16): 2457–2464
PubMed Статья CAS Google Scholar
Chen FF, Tang YN, Wang SL, Gao HW (2009) Связывание соединения бриллиантового красного с лизоцимом: понимание ферментативной токсичности водорастворимых ароматических химикатов. Аминокислоты 36 (3): 399–407
PubMed Статья CAS Google Scholar
Cleuvers M (2003) Водная экотоксичность фармацевтических препаратов, включая оценку комбинированных эффектов.Toxicol Lett 142 (3): 185–194
PubMed Статья CAS Google Scholar
Cui FL, Fan J, Li JP, Hu ZD (2004) Взаимодействие между 1-бензоил-4-п-хлорфенилтиосемикарбазидом и сывороточным альбумином: исследование методом флуоресцентной спектроскопии. Bioorgan Med Chem 12 (1): 151–157
Статья CAS Google Scholar
Догтон К.Г., Тернес Т.А. (1999) Фармацевтические препараты и средства личной гигиены в окружающей среде: агенты тонких изменений? Environ Health Perspect 107: 907–938
PubMed Статья CAS Google Scholar
ДеЛоренцо М., Флеминг Дж. (2008) Отдельное и смешанное воздействие выбранных фармацевтических препаратов и средств личной гигиены на виды морского фитопланктона.Arch Environ Con Tox 54 (2): 203–210
Статья CAS Google Scholar
Ding F, Zhao G, Chen S, Liu F, Sun Y, Zhang L (2009) Связывание хлорамфеникола с сывороточным альбумином человека: определение констант связывания и сайтов связывания с помощью стационарной флуоресценции. J Mol Struct 929 (1–3): 159–166
Статья CAS Google Scholar
Eftink MR, Ghiron CA (1981) Исследования тушения флуоресценции с помощью белков.Anal Biochem 114 (2): 199–227
PubMed Статья CAS Google Scholar
Ferrari B, Paxéus N, Giudice RL, Pollio A, Garric J (2003) Экотоксикологическое воздействие фармацевтических препаратов, обнаруженных в очищенных сточных водах: исследование карбамазепина, клофибриновой кислоты и диклофенака. Ecotox Environ Safe 55 (3): 359–370
Артикул CAS Google Scholar
Ge F, Jiang L, Liu D, Chen C (2011) Взаимодействие между ализарином и сывороточным альбумином человека с помощью флуоресцентной спектроскопии.Anal Sci 27 (1): 79–84
PubMed Статья CAS Google Scholar
Глейзер А.Н., Смит Е.Л. (1961) Исследования ультрафиолетовых разностных спектров белков и полипептидов. J Biol Chem 236 (11): 2942–2947
PubMed CAS Google Scholar
Hage DS, Austin J (2000) Высокоэффективная аффинная хроматография и иммобилизованный сывороточный альбумин в качестве зондов для связывания лекарств и гормонов с белками.J Chromatogr B 739 (1): 39–54
Артикул CAS Google Scholar
Heberer T (2002) Возникновение, судьба и удаление остатков фармацевтических препаратов в водной среде: обзор данных последних исследований. Toxicol Lett 131 (1-2): 5-17
PubMed Статья CAS Google Scholar
Heinze A, Holzgrabe U (2006) Определение степени связывания антибиотиков с белками с помощью автоматизированного метода непрерывной ультрафильтрации.Int J Pharm 311 (1-2): 108-112
PubMed Статья CAS Google Scholar
Hoeger B, Köllner B, Dietrich DR, Hitzfeld B (2005) Диклофенак, передаваемый через воду, влияет на целостность почек и жабр и некоторые иммунные параметры у кумжи ( Salmo trutta f. Fario). Aquat Toxicol 75 (1): 53–64
PubMed Статья CAS Google Scholar
Колпин Д.В., Ферлонг Е.Т., Мейер М.Т., Турман Е.М., Цаугг С.Д., Барбер Л.Environ Sci Technol 36 (6): 1202–1211
PubMed Статья CAS Google Scholar
Labieniec M, Gabryelak T (2006) Взаимодействие дубильной кислоты и ее производных (эллаговой и галловой кислоты) с ДНК тимуса теленка и бычьим сывороточным альбумином с использованием спектроскопического метода. J Photoch Photobio B 82 (1): 72–78
Статья CAS Google Scholar
Mote US, Han SH, Patil SR, Kolekar GB (2010) Влияние температуры и pH на взаимодействие между бычьим сывороточным альбумином и бромидом цетилпиридиния: подход флуоресцентной спектроскопии.J Lumin 130 (11): 2059–2064
Артикул CAS Google Scholar
Oaks JL, Gilbert M, Virani MZ, Watson RT, Meteyer CU, Rideout BA, Shivaprasad HL, Ahmed S, Chaudhry MJI, Arshad M, Mahmood S, Ali A, Khan AA (2004) Остатки диклофенака в качестве причины сокращения популяции стервятников в Пакистане. Nature 427 (6975): 630–633
PubMed Статья CAS Google Scholar
Østergaard J, Heegaard NHH (2003) Фронтальный анализ капиллярного электрофореза: принципы и применения для исследования связывания лекарственного средства с белками плазмы.Электрофорез 24 (17): 2903–2913
PubMed Статья Google Scholar
Østergaard J, Schou C, Larsen C, Heegaard NHH (2002) Оценка капиллярного электрофореза-фронтального анализа для исследования взаимодействий низкомолекулярного лекарственного средства и человеческого сывороточного альбумина. Электрофорез 23 (17): 2842–2853
PubMed Статья Google Scholar
Powers HJ (2003) Рибофлавин (витамин B-2) и здоровье.Am J Clin Nutr 77 (6): 1352–1360
PubMed CAS Google Scholar
Росс П.Д., Субраманиан С. (1981) Термодинамика реакций ассоциации белков: силы, способствующие стабильности. Биохимия 20 (11): 3096–3102
PubMed Статья CAS Google Scholar
Runnalls TJ, Hala DN, Sumpter JP (2007) Предварительные исследования эффектов человеческого фармацевтического препарата Клофибриновая кислота на параметры спермы взрослого толстоголового гольяна.Aquat Toxicol 84 (1): 111–118
PubMed Статья CAS Google Scholar
Santos LH, Araújo AN, Fachini A, Pena A (2010) Экотоксикологические аспекты, связанные с присутствием фармацевтических препаратов в водной среде. J Hazard Mater 175 (1–3): 45–95
PubMed Статья CAS Google Scholar
Schmitt-Jansen M, Bartels P, Adler N, Altenburger R (2007) Оценка фитотоксичности диклофенака и продуктов его фототрансформации.Anal Bioanal Chem 387 (4): 1389–1396
PubMed Статья CAS Google Scholar
Singh SS, Mehta J (2006) Измерение связывания лекарственного средства с белком с помощью ВЭЖХ иммобилизованного человеческого сывороточного альбумина и сравнение с ультрафильтрацией. J Chromatogr B 834 (1-2): 108–116
Артикул CAS Google Scholar
Tanaka Y, Terabe S (2002) Оценка констант связывания с помощью капиллярного электрофореза.J Chromatogr B 768 (1): 81–92
Артикул CAS Google Scholar
Triebskorn R, Casper H, Scheil V, Schwaiger J (2007) Ультраструктурные эффекты фармацевтических препаратов (карбамазепин, клофибриновая кислота, метопролол, диклофенак) на радужную форель и карп. Anal Bioanal Chem 387 (4): 1405–1416
PubMed Статья CAS Google Scholar
Трнкова Л., Боусова И., Станкова В., Дрсата Дж. (2010) Исследование взаимодействия катехинов с сывороточным альбумином человека с использованием спектроскопических и электрофоретических методов.J Mol Struct 985 (2–3): 243–250
Google Scholar
Vuignier K, Schappler J, Veuthey JL, Carrupt PA, Martel S (2010) Улучшение метода капиллярного электрофореза / фронтального анализа (CE / FA) для определения констант связывания: обсуждение соответствующих параметров. J Pharm Biomed 53 (5): 1288–1297
Статья CAS Google Scholar
Wang S, Gunsch CK (2010) Влияние выбранных фармацевтически активных соединений на бактерии, окисляющие аммиак Nitrosomonas europaea .Chemosphere 82 (4): 565–572
PubMed Статья Google Scholar
Wang H, Zou H, Zhang Y (1998) Количественное исследование конкурентного связывания лекарств с белком с помощью микродиализа / высокоэффективной жидкостной хроматографии. Anal Chem 70 (2): 373–377
PubMed Статья CAS Google Scholar
Wu LL, Gao HW, Gao NY, Chen FF, Chen L (2009) Взаимодействие перфтороктановой кислоты с сывороточным альбумином человека.BMC Struct Biol 9 (1): 1–7
Статья Google Scholar
Wu LL, Chen L, Song C, Liu XW, Deng HP, Gao NY, Gao HW (2010) Потенциальная ферментативная токсичность перфтороктановой кислоты. Аминокислоты 38 (1): 113–120
PubMed Статья CAS Google Scholar
Xu Z, Wang SL, Gao HW (2010) Влияние наноразмерного диоксида кремния на структуры и активность трех функциональных белков.J Hazard Mater 180 (1–3): 375–383
PubMed Статья CAS Google Scholar
Zhang X, Chen L, Fei XC, Ma YS, Gao HW (2009a) Связывание ПФОС с сывороточным альбумином и ДНК: понимание молекулярной токсичности перфторхимикатов. BMC Mol Biol 10 (1): 1–12
Статья CAS Google Scholar
Zhang YZ, Zhou B, Zhang XP, Huang P, Li CH, Liu Y (2009b) Взаимодействие малахитового зеленого с бычьим сывороточным альбумином: определение механизма связывания и сайта связывания спектроскопическими методами.J Hazard Mater 163 (2–3): 1345–1352
PubMed Статья CAS Google Scholar
Zsila F, Bikádi Z, Simonyi M (2003) Исследование связывания флавоноида, кверцетина с сывороточным альбумином человека с помощью кругового дихроизма, электронной абсорбционной спектроскопии и методов молекулярного моделирования. Biochem Pharmacol 65 (3): 447–456
PubMed Статья CAS Google Scholar
Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
