Обратный клапан для воды.

Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…

29.06.2021

Механизм простой, но выполняет очень важную функцию – стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.

Обратный клапан из латуни

Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.

Основные элементы:

• Корпус: камера для золотника и муфтовое соединения с резьбой.

• Золотник: состоит из штока, двух тарелок золотника и прокладки.

• Исполнительная часть: пружина.

Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.

Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.

Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Клапан из пластика

Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала

В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.

Установка обратного клапана

Скважинный насос

Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.

Место для установки обратного клапана на насосе зависит от типа скважины.

Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.

Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.

Насосная станция

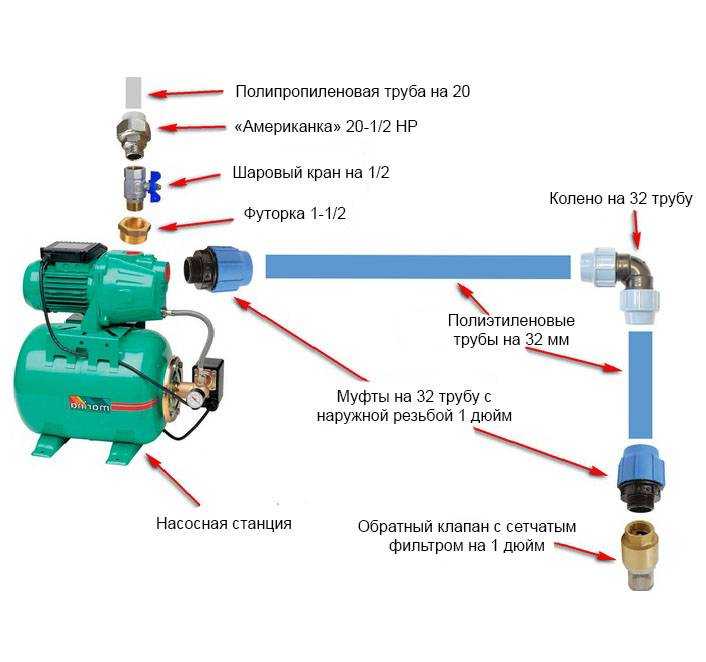

Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.

При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.

Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.

Важно! Стрелка на корпусе обратного клапана должна совпадать с направления движения воды.

Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины. Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.

Итак:

Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:

• Стабилизируете напор.

• Сохраните магистраль постоянно наполненной.

• Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.

Обратный клапан: область применения и монтаж

Содержание

• Области применения
• Разновидности
• Как работает обратный клапан
• Гидравлический удар
• Как разобрать обратный клапан
• Скважинное оборудование
• Видео

Обратный клапан – это часть арматуры гидравлических и пневматических систем, устройство, которое предотвращает движение перекачиваемой жидкости или газа в обратном направлении. То есть поток возможен только в одном направлении. Также данные конструкции ставятся для исключения утечки жидкости при отсутствии давления со стороны насоса для защиты оборудования.

Обратный клапан

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

• Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
• Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
• В замкнутых системах на устройствах подпитки;
• Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Разновидности

Центробежный насос: область применения

По конструктивным особенностям различают устройства, у которых рабочий элемент выполнен в виде золотника, и затворные клапана, у которых запирающий элемент имеет форму круглого диска. Диск у обратных затворов иногда именуют захлопкой.

Для различных областей применения используются такие виды конструкций устройств:

• Приемные. Устанавливаются на всасывающем патрубке. Приемный клапан зачастую бывает объединен с сеткой фильтра;
• Шаровые и золотниковые;
• Обратные затворы с захлопкой. Находят применение в системах перекачки жидкостей на трубах большого диапазона диаметров;
• Межфланцевые. Применяются для установки в местах фланцевых соединений трубопроводов.

Приемный клапан с фильтром

В качестве материала для изготовления используются различные металлы:

• Бронза;
• Латунь;
• Чугун;
• Нержавеющая сталь.

Для монтажа на пластиковых трубах систем водяного отопления выпускаются устройства с корпусом из полипропилена. Через них можно перекачивать горячие жидкости с допустимой максимальной температурой, которую определяет производитель.

Герметизация затворов обеспечивается прокладками из резины или иных пластичных материалов, устойчивых к действию перекачиваемой среды.

Пластиковый затвор

Для уменьшения износа от протекания грязной воды седла и заслонки покрывают антикоррозионными сплавами.

Как работает обратный клапан

Обратный клапан для канализации 110 мм

Запирающим устройством в шаровых клапанах служит шарик, в свободном состоянии прижатый к седлу пружиной. Под влиянием давления жидкости, движущейся в прямом направлении, пружина сжимается, и шарик отходит от седла, не препятствуя прохождению жидкости. При прекращении подачи шарик при помощи пружины прижимается к седлу, препятствуя обратному движению жидкости.

Аналогично работает обратный клапан на воду, в котором вместо диска установлен подпружиненный диск (золотник). Ранее такая разновидность именовалась подъемный клапан. Выглядит он как обыкновенный кран без головки. Недостаток устройств с пружинами заключается в том, что к материалу предъявляются высокие требования по коррозионной стойкости. Подъемные клапаны могут устанавливаться в любом положении.

Подъемный клапан

В обратных затворах применяется заслонка круглого типа, которая вращается вокруг оси, установленной выше центральной оси сечения. Под действием давления потока захлопка поднимается вверх, освобождая проход. При прекращении потока под действием собственного веса захлопка опускается вниз. Конструкция со свободно падающей захлопкой разрешает монтаж только строго в горизонтальном положении. Если затвор стоит не горизонтально, то заслонка может не опуститься на седло и не перекрыть канал.

Для обеспечения плотности закрытия захлопка может оснащаться пружиной. Клапана в таком исполнении могут эксплуатироваться в положении, отличном от горизонтального.

Для уменьшения массы заслонки часто она выполняется в виде двух створок, ось вращения которых проходит посередине поперечного сечения трубопровода. Такую конструкцию иногда называют лепестковый обратный клапан. Двухстворчатые заслонки имеют максимально возможный диапазон используемых размеров. Для закрытия заслонки такого типа применяются пружины.

Лепестковая конструкция

Межфланцевые заслонки по принципу действия аналогичны шаровым клапанам, только вместо шарика здесь используется подпружиненный диск. Конструкция предусматривает установку на фланцы в разрыве трубопровода. Благодаря такой конструкции, размеры и масса в несколько раз меньше, чем у обыкновенного устройства.

Установка обратного клапана должна производиться строго по направлению движения жидкости. На клапане направление, куда должна течь вода, указывается стрелкой на корпусе, для того чтобы правильно поставить устройство на трубу.

Направление потока

Гидравлический удар

Канализационный насос: виды и способы применения

Высокая скорость закрытия заслонки приводит к резкому перепаду давления внутри трубопровода. Такое повышение давление называется гидравлический удар. Скачкообразный рост давления вызывает появление продольных трещин на трубопроводах. Очень опасен гидравлический удар для всевозможного оборудования с тонкими или хрупкими стенками, например, теплообменников и чугунных радиаторов отопления. Наиболее часто гидравлический удар возникает при использовании обратных клапанов с захлопкой, особенно имеющих большие размеры. Для предотвращения возникновения гидравлического удара такие виды клапанов снабжаются специальными демпферами, предназначенными для плавного закрытия проходного сечения трубопровода.

Неудачное расположение обратного клапана на трубопроводе скважинного насоса также вызывает возникновение гидравлического удара. Если ставить обратный клапан на насос на высоте более 9 м от поверхности воды, то при отключенном насосе в трубопроводе возникает частичное разрежение, и при последующем включении насоса вода очень быстро заполняет вакуум и сталкивается со столбом воды над заслонкой клапана. Скачок давления при гидроударе способен разорвать трубопровод и повредить насос или насосную станцию.

Как разобрать обратный клапан

Загрязненный механизм не полностью перекрывает поток воды, а с поломанной пружиной не работает совсем. Порядок разборки разных типов отличается, но есть и общие черты. Обычно корпус устройства состоит из нескольких частей, которые можно раскрутить, воспользовавшись гаечными ключами соответствующих размеров. Разбирая конструкцию, нужно запомнить расположение отдельных элементов, чтобы вычистив грязь и заменив нужные элементы, собрать все обратно.

Скважинное оборудование

Нужен ли обратный клапан при установке насосной станции? Водоснабжение из скважин или колодцев в большинстве случаев осуществляется с применением аккумулирующих насосных станций. Насос в таком случае работает только для подкачки давления в системе водоснабжения до определенного уровня. Далее схема отключает насос до тех пор, пока давление не упадет до установленного минимального значения.

Отсутствие затвора приведет к тому, что давление воды в системе будет падать сразу же после выключения насоса. Обратный клапан для насосной станции также предотвращает возникновение гидроудара при включении насоса из-за падения давления. Для чего нужен обратный клапан, если вибрационные насосы имеют его в своей конструкции? Строго говоря, на вибрационном насосе стоит затвор в виде резинового лепестка, но его срабатывание происходит только во время работы в результате высокого давления в рабочем пространстве насоса. Таким образом, обратный клапан для воды для насоса в скважине является необходимым элементом системы и устанавливается сразу после насоса.

Зачем нужен приемный затвор при использовании внешнего центробежного насоса? Для того чтобы насос нормально и правильно работал, его система, начиная от конца всасывающего шланга и до крыльчатки, должна быть заполнена водой.

Любая арматура для колодца, вентили, краны, должны соответствовать санитарным нормам на водопровод. Не все материалы подходят для перекачки питьевой воды. Не стоит усугублять и без того не очень здоровую экологическую обстановку.

Видео

Где следует установить обратный клапан для бассейна?

Если вы похожи на большинство владельцев бассейнов, вы хотите сделать все возможное, чтобы ваш оазис для купания был в отличном состоянии. Один из способов защитить бассейн — установить обратный клапан. Но куда его положить?

В этом сообщении блога мы ответим на все ваши вопросы об обратных клапанах для бассейнов и дадим советы о том, как и где их установить для оптимальной защиты!

Что такое обратный клапан для бассейна?

Обратный клапан для бассейна — это устройство предотвращения обратного потока, которое устанавливается в водопроводных линиях вашего бассейна. Его основная цель — предотвратить попадание воды обратно в систему вашего бассейна, что может привести к загрязнению воды и повреждению насоса и другого оборудования.

Зачем мне нужен обратный клапан для бассейна?

Есть несколько причин, по которым вам может понадобиться обратный клапан для бассейна. Во-первых, если ваш бассейн подключен к городскому водопроводу, в некоторых штатах это требуется по закону. Во-вторых, даже если у вас есть частный колодец, установка обратного клапана — хорошая идея, чтобы предотвратить загрязнение воды в бассейне.

Что произойдет, если обратный клапан моего бассейна поврежден?

Если обратный клапан вашего бассейна поврежден, вода может попасть обратно в ваш бассейн, загрязняя воду и вызывая повреждение насоса и другого оборудования. Вы поймете, что обратный клапан вашего бассейна поврежден, если вы увидите, что из него вытекает вода или если клапан застрял в открытом положении. В этом случае следует как можно скорее заменить клапан.

Как и где установить обратный клапан для бассейна?

Теперь, когда мы знаем, что такое обратный клапан для бассейна и зачем он нужен, давайте поговорим о том, как его установить. Лучшее место для установки обратного клапана – как можно ближе к насосу. Это гарантирует, что вода будет течь только в одном направлении — из бассейна к насосу, а не обратно в бассейн.

Обратные клапаны бывают двух типов – поворотные и проходные. Поворотные обратные клапаны имеют внутреннюю заслонку, которая открывается, когда вода течет в правильном направлении, и закрывается, когда вода пытается течь обратно. Встроенные обратные клапаны имеют внутри шар или диск, который блокирует обратный поток воды.

Пошаговые инструкции по установке обратного клапана для бассейна

Установка обратного клапана для бассейна — относительно простая задача, которую большинство владельцев бассейнов могут выполнить самостоятельно. Просто выполните следующие простые шаги:

-Выключите питание насоса для бассейна.

-Слейте воду из трубопроводов вашего бассейна.

-Снять старый обратный клапан (если есть), открутив его от штуцеров.

-Установите новый обратный клапан в то же положение, что и старый.

– Затяните все фитинги и включите питание насоса для бассейна.

– Заполните водопроводные трубы бассейна водой и проверьте на наличие утечек.

Выводы по установке обратного клапана для бассейна

Установка обратного клапана для бассейна — отличный способ защитить бассейн и сохранить чистоту воды. Обязательно установите его как можно ближе к насосу и следуйте инструкциям производителя для достижения наилучших результатов.

Если у вас есть какие-либо вопросы об установке обратного клапана или других задачах по обслуживанию бассейна, обязательно обратитесь за помощью к местным специалистам по бассейну, например, к профессионалам в The Pool Butler. Мы будем рады помочь вам поддерживать ваш бассейн в отличном состоянии в течение всего сезона! Счастливого плавания!

3 основных правила для получения максимальной отдачи от ваших клапанов

Во многих случаях проблемы с клапанами связаны не с клапаном, а с проблемами конструкции трубопроводной системы, расположением клапана, неправильным монтажом или выбором неправильного клапана. для приложения.

Следующая информация является руководством по основам клапана.

Конструкция трубопровода: 3 основных правила

Правило № 1 : Все клапаны работают лучше всего при установке в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех вариантах конструкции. Рекомендуется пятикратный NPS (номинальный размер трубы — внешний диаметр [НД] трубы) прямой трубы как вверх, так и вниз по течению, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой, чем это. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с техническим обслуживанием в будущем.

Изображение 1. Предлагаемые инструкции по установке обратного клапана. (Изображения предоставлены DFT Inc.)

Правило № 2 : Используйте расчет расхода для правильного определения размера.

Обратные клапаны соответствующего размера необходимы для оптимальной работы системы при минимальном техническом обслуживании. Выполнение расчетов расхода для обратных клапанов так же важно, как и расчеты размеров для каждого двухпозиционного или регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, рассчитанный при использовании желаемого перепада давления в уравнениях определения размера расхода.

Необходимо определить, какой минимальный расход может выдержать обратный клапан. Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для условий минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном обслуживании клапана
.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и сохранять стабильное положение. Минимальное давление для открытия обратного клапана называется давлением срабатывания, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Изображение 2. Рекомендуемая установка обратного клапана вблизи насосов, колен или компенсаторов.

Правило № 3 : Найдите подходящее место.
Распространенный вопрос заключается в том, имеет ли значение размещение горизонтальной или вертикальной линии. Горизонтальная линия всегда предпочтительнее, потому что она исключает гравитацию из уравнения. В то время как многие типы обратных клапанов будут работать в горизонтальных трубопроводах, осевых потоках или бесшумных, обратные клапаны типичны для вертикальных трубопроводов.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в маленькое тесное пространство — ошибка, которой следует избегать. На изображениях 1 и 2 показаны несколько правил проектирования, которые соответствуют общепринятым методам прокладки трубопроводов.

Если насосы, колена, компенсаторы и другие клапаны находятся перед клапаном, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и выходу из строя компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток в вертикальном трубопроводе идет вверх (против силы тяжести), под действием силы тяжести диск ударяется о седло при остановке потока, что может привести к гидравлическому удару. Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не будет выполнять свою работу. Однако обратные клапаны с осевым потоком хорошо работают в вертикальных трубопроводах.

В вертикальных трубопроводах проще всего заменить поворотный обратный или двустворчатый клапан встроенным обратным клапаном с осевым потоком. Более сильная пружина осевого клапана гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана до того, как поток реверсирует, может устранить большинство гидравлических ударов.

Пружины обратного клапана осевого типа имеют разные размеры для потока вниз и потока вверх. Flow up часто может использовать стандартную пружину давления трескания.

Для потока вниз требуется более мощная пружина, чем стандартная, чтобы компенсировать вес диска, а также любую статическую головку носителя, которую вы, возможно, захотите держать над диском.

Низкое давление срабатывания

Давление срабатывания можно легко выдерживать в обратных клапанах с осевым потоком, до определенной степени.

3-дюймовый запорный клапан с давлением срабатывания 0,1 фунта на квадратный дюйм (psi) возможен, но 30-дюймовый клапан с давлением открытия 0,1 psi невозможен.

Это распространенная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как трубная смазка) будет мигрировать во внутренние области клапана.

Этот герметизирующий материал приведет к тому, что механизмы уплотнения внутри клапана (диск и седло) не будут герметизироваться, а также может вызвать заедание клапана в открытом или закрытом положении.

Отвинчивание клапана во время установки

Половины корпуса резьбового концевого клапана (обратный клапан, шаровой клапан и т. д.) могут отвинчиваться, если клапан откручивается от линии.

Изображение 3. Отвинчивание клапана во время установки

Всегда надевайте гаечный ключ на правильный конец клапана, если его необходимо отвинтить от линии. Отвинчивание клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца уплотнения корпуса.

Перед установкой обратного клапана обратите внимание на направление потока в трубопроводе.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя это не обязательно, это предпочтительно. Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не будет касаться седла и, следовательно, произойдет утечка. Осевые клапаны не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет : Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи будут удивлены тем, что остается в трубе во время строительства — сварной стержень, гаечные ключи, два на четыре и многое другое. Все это повреждает посадочные поверхности и задерживает запуск.

Изображение 4. Обратные клапаны установлены в вертикальном положении потока вверх.

Руководство по техническому обслуживанию клапанов

Еще один часто задаваемый вопрос заключается в том, следует ли использовать масла, консистентные смазки и смазочные материалы при выполнении технического обслуживания клапанов. Следуйте рекомендациям производителя и прочитайте инструкции по техническому обслуживанию перед запуском.

По возможности не рекомендуется использовать консистентные смазки или смазочные материалы, так как их присутствие может повредить процессу.

Тщательно очистите клапан, пока он находится на стенде для обслуживания. Чем чище, тем лучше.

Смазки и смазки, отслаивающаяся ржавчина или окалина на литых поверхностях – все это необходимо удалить, чтобы убедиться, что после установки клапан будет работать так же хорошо, как и при восстановлении и испытаниях на стенде.

Попытайтесь получить инструкции по техническому обслуживанию клапана, с которым вы работаете. Даже опытные профессионалы отрасли, занимающиеся восстановлением клапанов в течение 30 лет, должны проверить, есть ли у производителя особые требования.

Лучше сделать ремонт правильно с первого раза, чем потом придется делать все заново.

Факторы расположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для установки клапанов. Втиснув их куда-нибудь, вы только вызовете проблемы позже. Размер обратного клапана

важен. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Сделайте математику и получите это право.

Как правило, материал корпуса клапана соответствует материалу трубы и фланца. Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые основаны на внешних условиях окружающей среды, а также на температурах процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердая облицовка выбирается, когда твердые частицы в потоке среды могут вызывать эрозию. Если среда содержит твердые частицы, необходимо определить размеры этих твердых частиц, даже если они малы (мелкие частицы), но особенно если они превышают 10 процентов NPS.

Важная информация о прокладках

Прокладки в системе трубопроводов так же важны, как и сами клапаны. Выбирайте правильные материалы в зависимости от температуры, давления и химической совместимости.
