Кусон-3 Станок токарно-винторезный. Паспорт, руководство, схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка Кусон-3

Производитель токарно-винторезного станка Кусон-3 – КНДР, город Кусон в провинции Пхёнан-Пукто (Северная Корея – Корейская Народно-Демократическая Республика).

Станки, выпускаемые в Корее (КНДР)

Кусон 3 – станок токарно-винторезный Ø 430
Кусон S1-250 – станок токарно-винторезный Ø 500
ФУ1-250 – станок универсальный консольно-фрезерный 250 х 1250
ФУ2-250 – станок вертикальный консольно-фрезерный 250 х 1250
ФУ3-250 – станок горизонтальный консольно-фрезерный 250 х 1250

Кусон-3 Станок токарно-винторезный универсальный. Назначение, область применения

Токарно-винторезный станок Кусон-3 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.

Наиболее целесообразно использовать станок Кусон-3 в инструментальных и ремонтных службах в условиях мелкосерийного и единичного производства на чистовых и получистовых работах.

Класс точности станка Н. При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.

Чертеж шпинделя токарно-винторезного станка Кусон-3

Общий вид токарно-винторезного станка Кусон-3

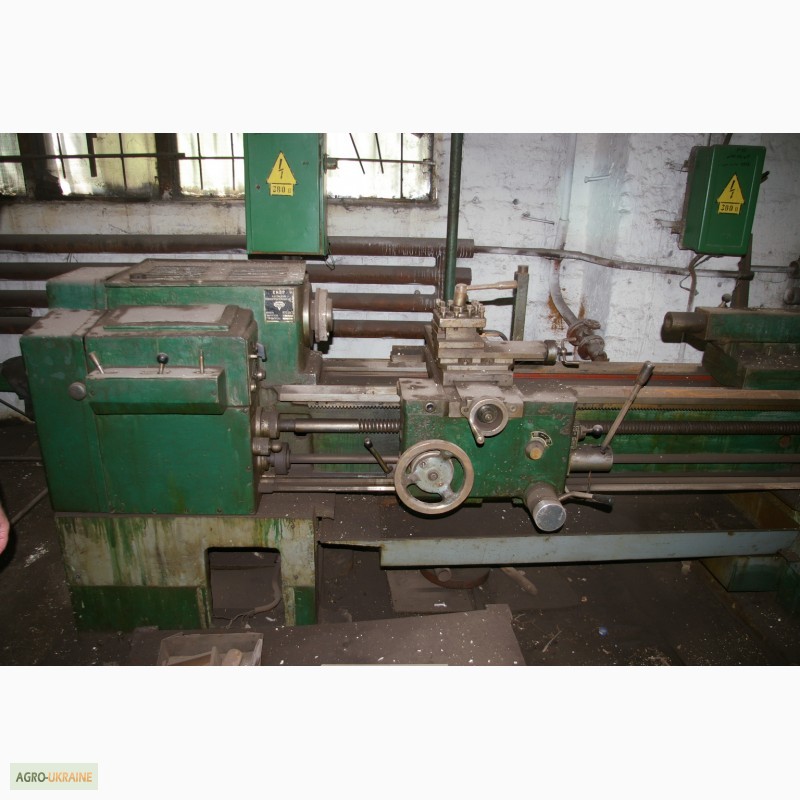

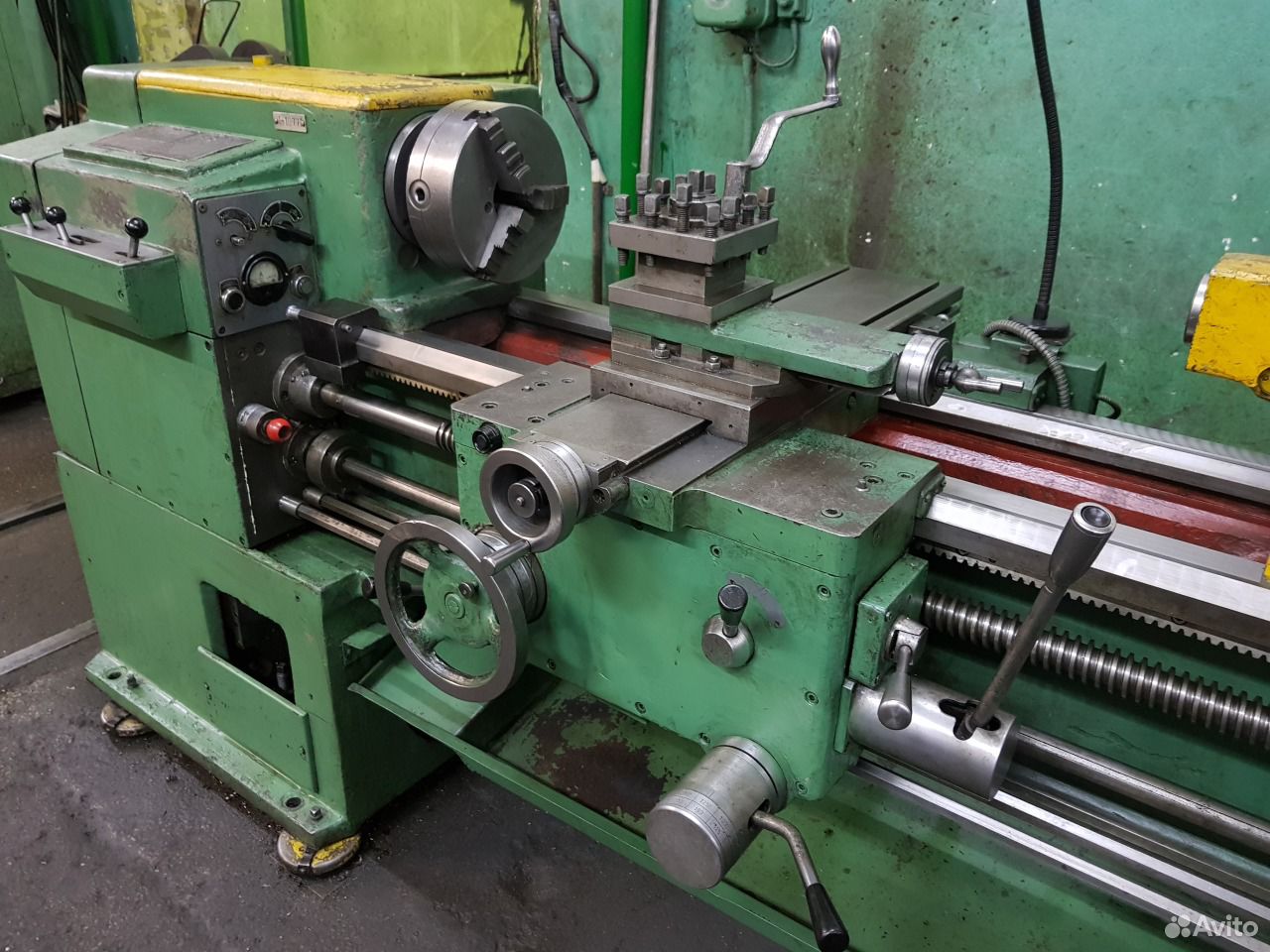

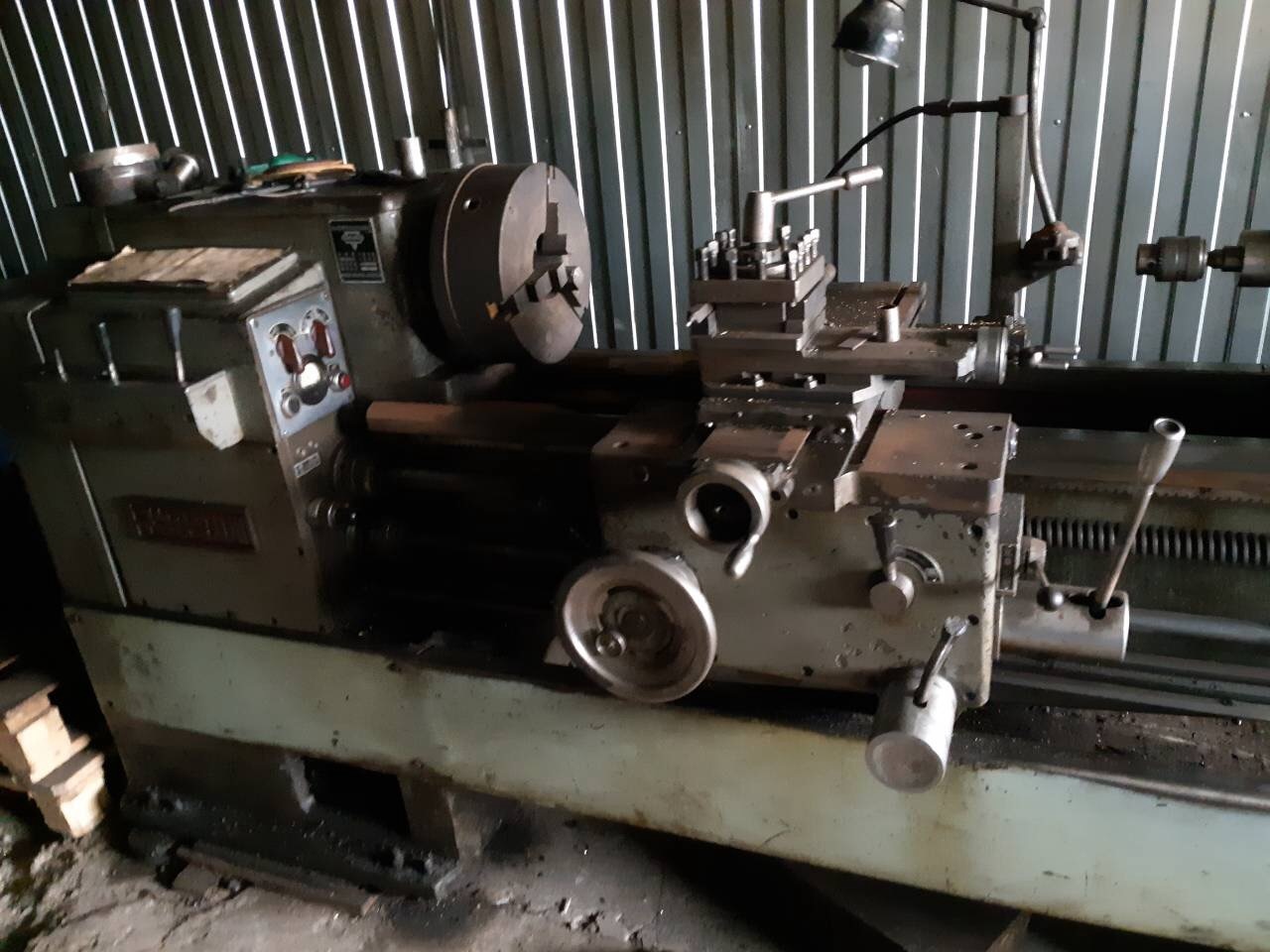

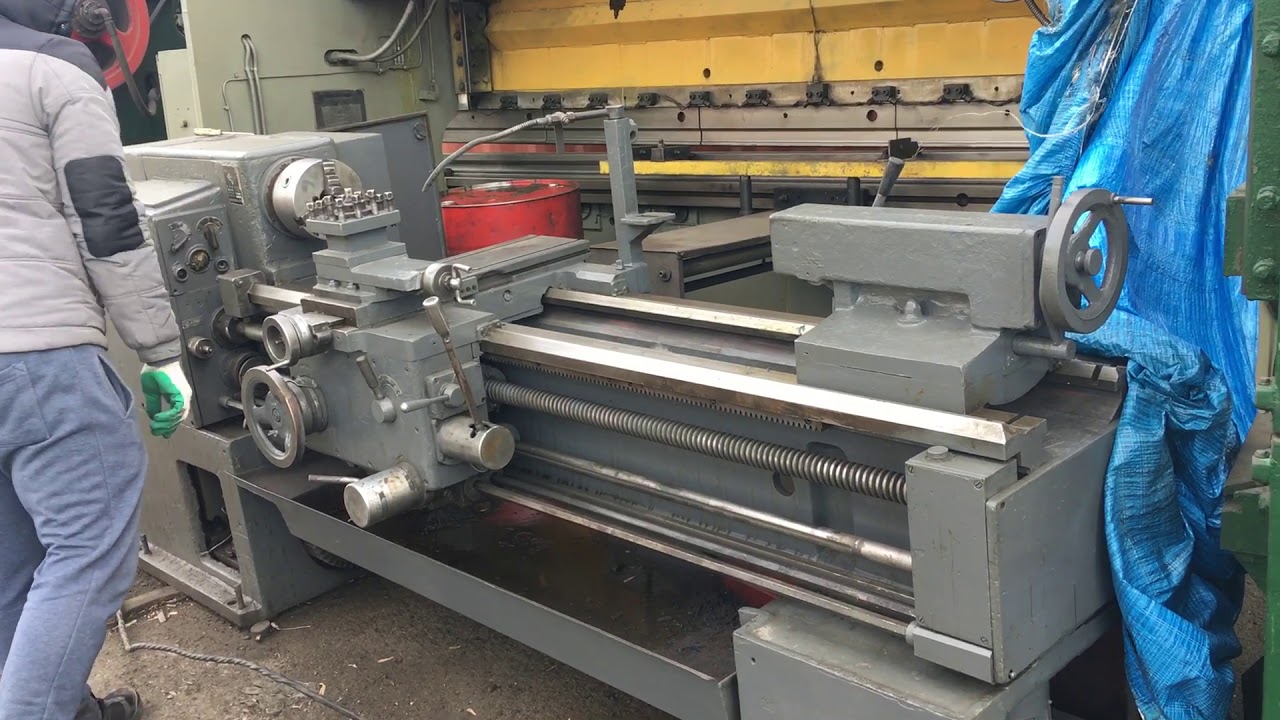

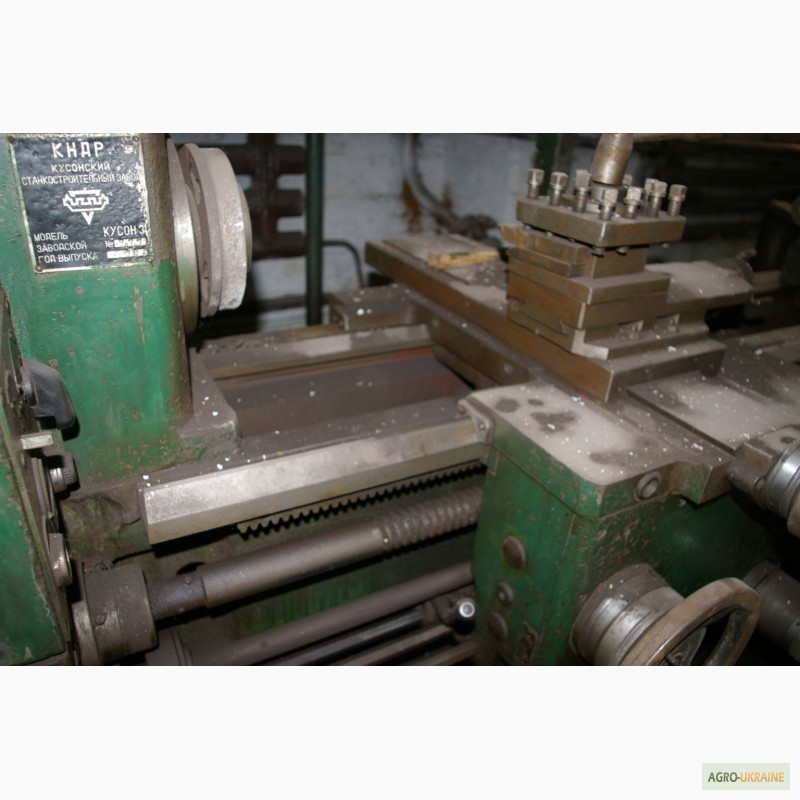

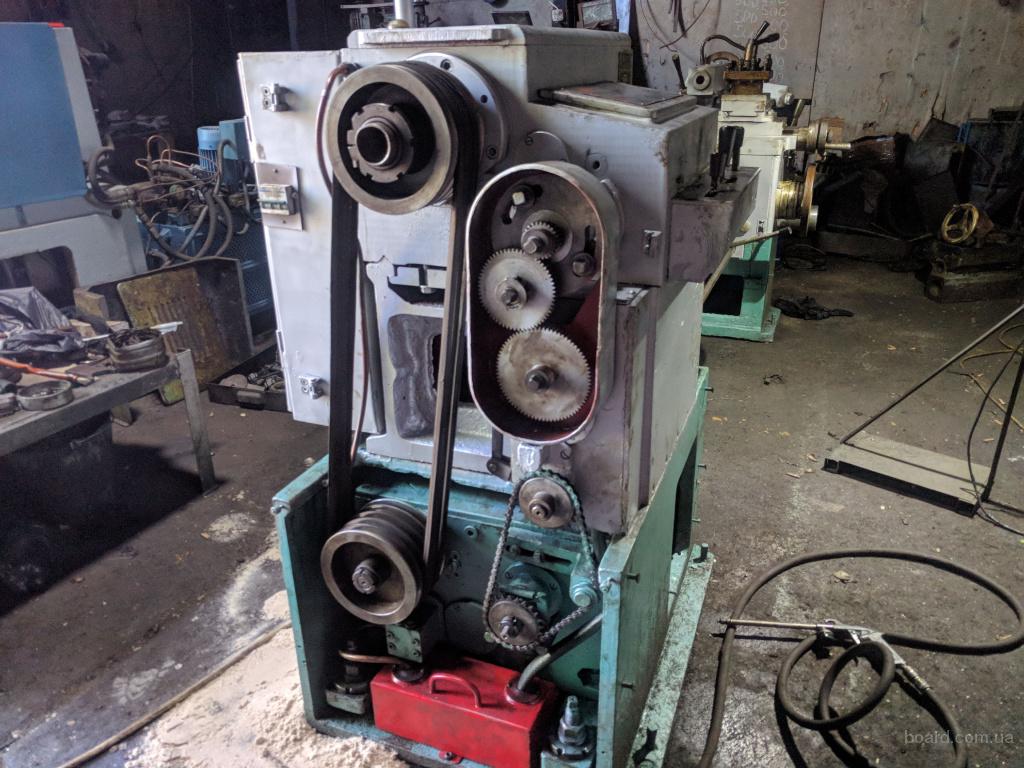

Фото токарно-винторезного станка Кусон-3

Фото токарно-винторезного станка Кусон-3. Смотреть в увеличенном масштабе

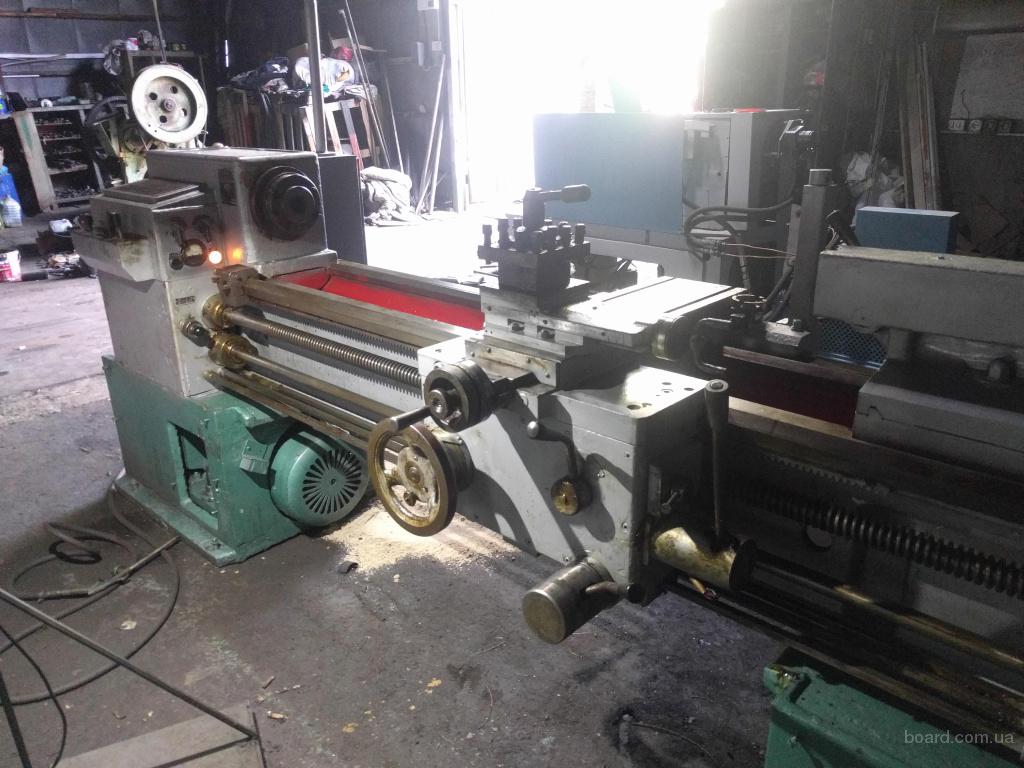

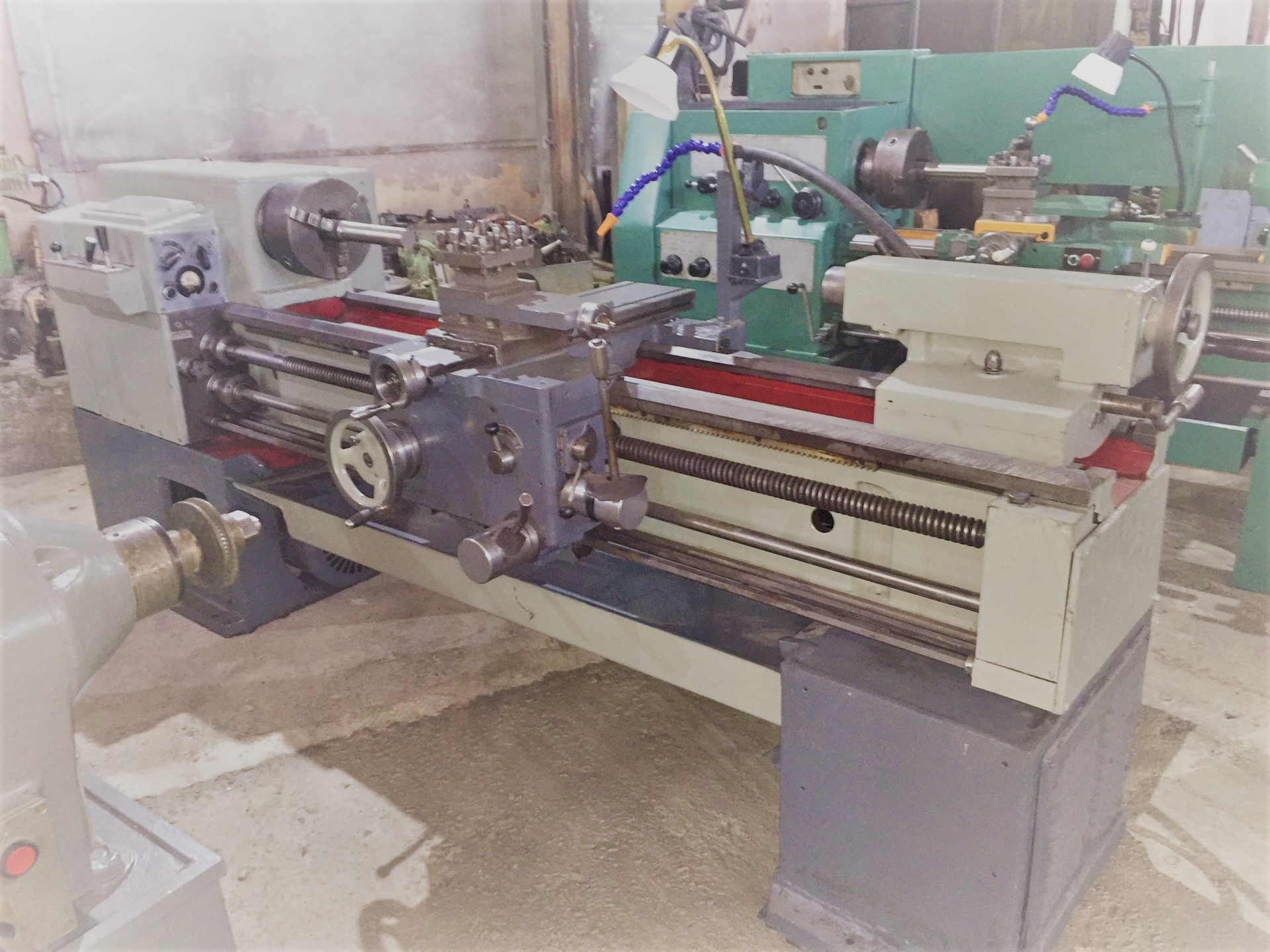

Фото токарно-винторезного станка Кусон-3

Фото токарно-винторезного станка Кусон-3. Смотреть в увеличенном масштабе

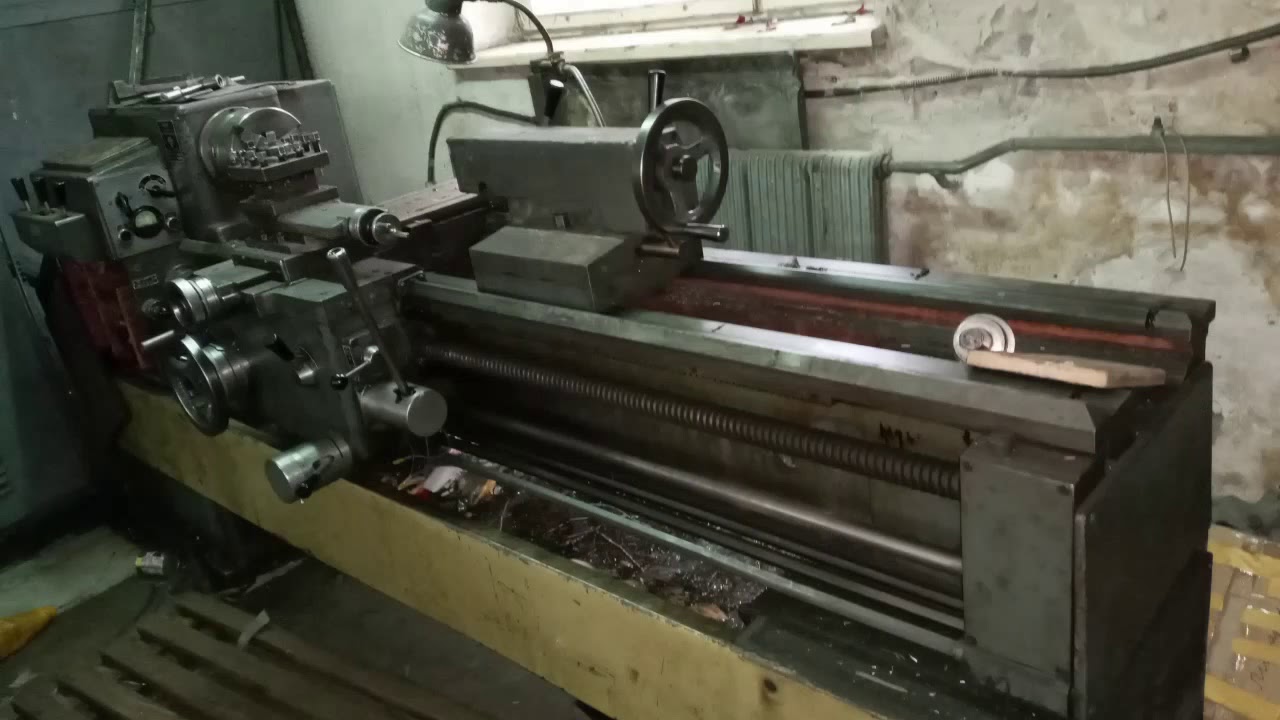

Фото токарно-винторезного станка Кусон-3

Расположение органов управления токарно-винторезным станком Кусон-3

Расположение органов управления токарно-винторезным станком Кусон-3. Смотреть в увеличенном масштабе

Перечень составных частей токарно-винторезного станка Кусон-3

I – Станина
II – Коробка скоростей
III – Коробка шпинделя
IV – Коробка подач
V – Фартук
VI – Суппорт
VII – Задняя бабка
VIII – Электрооборудование

Перечень органов управления токарно-винторезного станка Кусон-3

Рукоятка установки величины подачи и шага резьбы на 1:1 и 8:1
Рукоятка установки ряда подач и шагов резьб
Рукоятка установки величины оборотов шпинделя на 1:1 и 1:8
Рукоятка включения ходового вала или винта, 19 ниток на 1″
Рукоятка установки метрической (модульной ) или дюймовой (питчевой) резьбы

Рукоятка реверсирования ходового винта
Маховичок продольного перемещения суппорта
Рукоятка включения гайки ходового винта
Рукоятка установки чисел оборотов шпинделя и трех ступеней двукратных подач
Рукоятка пуска, останова и реверса шпинделя
Рукоятка включения продольной и поперечной подачи суппорта
Кнопка включения быстрого перемещения суппорта
Рукоятка поворота и закрепления резцедержателя
Рукоятка поперечного перемещения суппорта
Рукоятка перемещения верхних салазок
Рукоятка крепления пиноли задней бабки
Рукоятка крепления задней бабки к станине
Рукоятка установки величины перемещения пиноли на 1:1 и 1:5
Маховичок перемещения пиноли задней бабки
Кнопки кратковременного включения шпинделя на обратное вращение
Рукоятка выключателя для установки правого и левого вращения шпинделя

Рукоятка выключения и включения станка в электросеть и включение электродвигателя охлаждения
Сигнальная лампа
Кнопки кратковременного включения шпинделя на обратное вращение

Схема кинематическая токарно-винторезного станка Кусон-3

Кинематическая схема станка Кусон-3

Схема кинематическая токарно-винторезного станка Кусон-3. Смотреть в увеличенном масштабе

Описание конструкции токарно-винторезного станка Кусон-3

Станина

Станина станка имеет П-образные поперечные ребра, которые придают ей высокую жесткость.

Станина жестко крепится к левой и правой тумбам и имеет закаленные направляюще для перемещения суппорта. Внутри на правой части станины установлен электродвигатель быстрого перемещения суппорта.

В левой тумбе станины смонтированы коробка скоростей, маслобак лопастной насос, а в правой бак для охлаждения с электродвигателем.

Коробка скоростей

Коробка скоростей, установленная на двух кронштейнах с роликами внутри левой тумбы, передает движение шпиндельной бабке через клиновые ремни.

Управление коробкой скоростей посредством вращения барабанного кулачка осуществляется рукояткой, находящейся на фартуке через цепную передачу.

Для регулировки натяжения ремней надо ослабить болты, закрепляющие ролик, ослабить четыре гайки и затем, держа за квадратные головки болтов и поворачивая гайки, опускать или поднимать коробку скоростей.

После регулировки надо закрепить коробку скоростей гайками натянуть цепь роликом.

Коробку скоростей можно легко вынуть на роликах из левой тумбы, сняв клиновые ремни и цепь, трубку для подачи масла и потом опустив коробку на пол тумбы, и отвинтив болты из пола тумбы.

Шпиндельная бабка

Шпиндельная бабка уложена на призматической направляющей станины и крепится к ней болтами. Движение от коробки скоростей передается клиноремнями разгруженному шкиву на шпиндельной бабке и далее через шестерни шпинделю и коробке подач. На шпиндельной бабке смонтированы шпиндель станка и механизмы изменения оборотов шага резьбы на 1:1 и 8:1.

Шпиндель установлен на трех подшипниках. В передней опоре поставлен двухрядный роликовый подшипник с регулируемым диаметральным зазором, а в задней опоре два радиально-упорных шарикоподшипников.

Осевую нагрузку воспринимает подшипник, а радиальную – подшипник.

Для устранения зазора в подшипниках, который возникает после продолжительной эксплуатации станка, производят их регулировку.

Сняв крышку шпиндельной бабки надо ослабить стопорные болты гаек, потом путем вращения их выбрать излишний диаметральный зазор и обязательно затянуть стопорные болты.

Диаграмма для определения числа оборотов шпинделя показана на рис. 3.

Коробка подач

Коробка подач закрытого типа крепится на левой передней поверхности станины и обеспечивает широкий диапазон подач и нарезаемых резьб, соответственно таблице на шпиндельной бабке и на рис. 3.

Нарезание резьбы производится путем реверса ходового винта при помощи рукоятки 6 (рис. I) или главного двигателя рукояткой 10.

Нарезание резьбы малых шагов до 10 мм рекомендуется производить путем реверса ходового винта при установке рукоятки I в положение 1:1.

Путем реверса главного двигателя можно нарезать все шаги резьбы рукояткой 10, но рекомендуется этот метод только для больших шагов, установив рукоятку I в положение 8:1.

При нарезании резьбы 19 ниток на 1″(дюйм) рукоятка 4 (рис. I) должна находиться в положении 19 ниток на 1″(дюйм). В этом случае вращается только ходовой БИНТ, а в других случаях ходовой винт вращается с ходовым валом.

Рукоятка 5 находится во вдвинутом положении при нарезании метрической и модульной резьбы и в вытянутом положении при дюймовой и питчевой резьбы.

Величина продольной подачи суппорта равна 0,1 t мм, а величина поперечной подачи половине продольной, где – t – шаг резьбы или числа в таблице. (рис. 3)

Фартук

На фартуке сконцентрированы часто используемые рукоятки, что дают возможность переключать некоторые скорости шпинделя и подач суппорта, прямо на фартуке не подходя к шпиндельной бабке.

Ручное перемещение фартука производится маховиком 3, один оборот которого равен 30 мм.

Величина перемещения отсчитывается с помощью двух лимбов до 90 мм. Один из них имеет цену деления 0,1 мм, а другой 10 мм.

Управление механическим перемещением суппорта в продольном и поперечном направлении производится одной рукояткой II (рис. I), направление которого совпадает с направлением движения суппорта.

Дополнительным нажатием кнопки 12 (рис. I) включают на мгновение быстрое перемещение суппорта в направлении соответствующем положению рукоятки II (рис. I).

В фартуке смонтировано пружинно-рычажное устройство, отключающее подачу при перегрузке. Это устройство состоит из гитар колес 6, гитар роликов 7, пружин 8 и регулирующих болтов 9.

Для защиты от перегрузки при нарезании резьбы предусмотрен предохранительный штифт в месте соединения ходового винта с коробкой подач.

Для переключения скорости шпинделя нужно притянуть к себе рукоятку 9 (рис. I) и повернуть ее влево или вправо, а для двухкратных подач повернуть ее влево или вправо в оттолкнутом положении.

Суппорт

На суппорте находятся нижние и верхние салазки и резцедержатель. На нижней салазке имеется Т-образный паз для установки принадлежностей.

Для обработки конуса путем поворота верхней салазки надо ослабить гайки 4, после закрепить ее на необходимом угле.

Поворотный резцедержатель обеспечивает быструю смену позиции резцов при сохранении необходимой точности фиксации.

Шаг винта нижней салазки суппорта 5 мм, а верхней салазки 4 мм.

Рукоятка поперечного перемещения суппорта имеет два лимба. Кольцевой лимб 7 имеет шкалу с ценой деления 0,1 мм, а другой лимб 6 имеет только цифры от 0 до 19.

За один оборот рукоятки 14 суппорт перемещается на 5 мм, т. е. происходит изменение диаметра на 10 мм. При этом лимб в поворачивается на одну цифру. Значит с помощью этих лимбов можно точно и удобно сделать отсчет изменения диаметра изделия до 200 мм с точностью 0,1 мм.

Зазор между направляющими станины и суппорта регулируется болтами 1 и гайками 2.

Зазоры в направляющих нижней и верхней салазки регулируются клиньями, перемещаемыми винтами.

Зазор пары винта-гайки поперечной подачи регулируется болтами 3 после отвинчивания шпилек.

На суппорте установлен защитный прозрачный экран, предохраняющий рабочего от летящей стружки и от брызг охлаждающей жидкости.

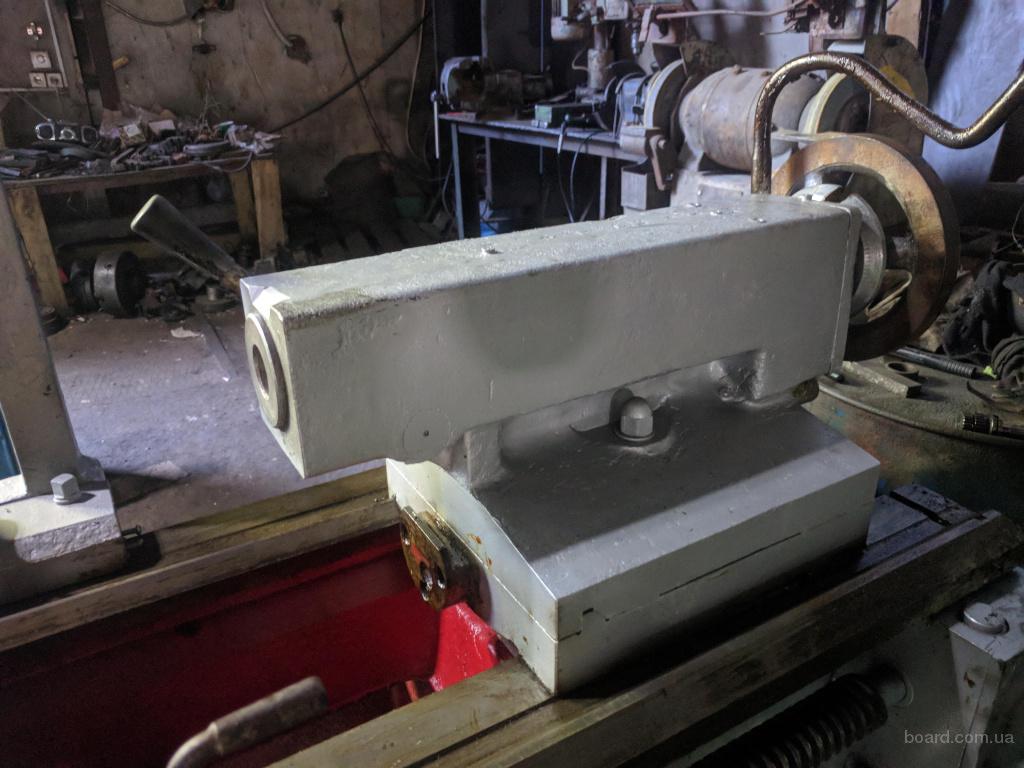

Задняя бабка

Задняя бабка крепится к. станине одной рукояткой I7 через эксцентриковый зажим.

Корпус задней бабки может смещаться в поперечном направлении, что можно использовать при точении конусов.

Пиноль имеет миллиметровую шкалу. При смене центра пиноль вдвигают в корпус бабки до отказа.

Схема электрическая принципиальная токарно-винторезного станка Кусон-3

Электрическая схема станка Кусон-3

Схема электрическая токарно-винторезного станка Кусон-3. Смотреть в увеличенном масштабе

Электрошкаф установлен на задней стороне шпиндельной бабки, а щиток управления на ее правой боковой стороне.

Силовая цепь использует напряжение 380 В 50 Гц трехфазного переменного тока, цепь управления на 110 В., а цепь освещения на 24 В.

Станок включается в электросеть переключением выключателя 1ПВ рукояткой 22 (рис. I), установленной на щитке управления в положение I. При этом зажигается сигнальная лампа 24 (рис. I).

Пуск, остановка или реверс шпинделя осуществляется переключением выключателя ЗПВ рукояткой 10 (рис. I), находящейся на фартуке.

Если рукоятка 10 (рис. I) находится на первой нижней ступени, то главный электродвигатель вращается с соединением в звезду, а на второй ступени в треугольник.

При легком режиме работы, т. е. менее 30-40 процентов нормальной нагрузки рекомендуется производить работу при соединении в звезду главного двигателя.

При работе на обратном вращении шпинделя необходимо переключить выключатель 2ПВ рукояткой 21 (рис. I), повернув ее вправо.

При переключении скорости шпинделя и для торможения его нужно применить кнопку 2П, находящуюся на щитке управления 23 (рис. I) или кнопку 1П на суппорте 20 (рис. I).

Для пуска двигателя охлаждающей жидкости нужно переключить на удобном для наблюдения щитке управления расположен амперметр, по показанию которого можно узнать загруженность главного электродвигателя.

Выключатель лампы местного освещения находится на его верхней части.

Для защиты от короткого замыкания силовой цепи предусмотрены предохранители 1ПР (35А), 2ПР (4А), 3ПР (2А), а для защиты цепей операции и освещения – предохранители 4ПР (4А) и 5ПР (2А).

Для защиты от перегрузки главного двигателя предусмотрено тепловое реле РТ (I3A).

Смазка и охлаждение токарного станка Кусон-3

Смазка станка

Система смазки станка разделяется на автоматическую и ручную. Автоматически смазываются коробка скоростей, шпиндельная бабка, коробка подач и фартук, а 15 места, показанные на рис, 6 смазываются вручную перед и после работы.

Суппорт смазывается ручным плунжерным насосом, установленным на суппорте, 1-2 раза в смену.

Коробка скоростей смазывается разбрызгиванием масла шестерней, и на ней имеются маслоуказатель и сливное отверстие.

Шпиндельная бабка, коробка подач и сменные шестерни смазываются лопастным насосом, установленным на наружной стенке коробки скоростей. При этом контроль подачи масла производят через прозрачное окно, которое находится на верху шпиндельной бабки.

Для вливания масла в маслобак и в коробку скоростей надо снять боковой кожух левой тумбы.

Фартук смазывается плунжерным насосом, установленным внутри фартука. На левой стороне фартука имеются два маслоуказателя, один для контроля подачи масла, а другой для контроля уровня масла. Внизу фартука имеется сливное отверстие.

Рекомендуется применять масло “индустриальное 20” (веретенное 3) с вязкостью 2,6 – 3,3° Е50. Заменитель этого масла “индустриальное 30” с вязкостью 3,8 – 4,6° Е50.

Первая смена всего масла станка производится через три месяца с пуска станка в работу, а в дальнейшем раз в полгода.

Система охлаждения

Охлаждающая жидкость подается электронасосом из бака, установленного в правой тумбе станка.

Гибкий стальной трубопровод, расположенный над суппортом, позволяет рационально направлять струю жидкости к режущему инструменту, а краном регулировать количество жидкости.

Читайте также: Регулирование токарно-винторезного станка 16К20

Технические характеристики токарного станка Кусон-3

Наименование параметра	16К20	Кусон-3	Кусон S1-250
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	430	500
Высота оси центров над плоскими направляющими станины, мм	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	220	250
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	710, 1000 1400, 2000	1000, 1500	1000, 1500 2000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25
Наибольшая масса заготовки, обрабатываемой в центрах, кг	460. .1300		1120
Наибольшая масса заготовки, обрабатываемой в патроне, кг	200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	41	56
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50
Внутренний диаметр переднего подшипника шпинделя, мм			105
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600	16..3200	11,2..1400
Частота вращения шпинделя в обратном направлении, об/мин	19..1900	16..3200
Количество прямых скоростей шпинделя	22	21	22
Количество обратных скоростей шпинделя	11	21
Конец шпинделя по ГОСТ 12593-72	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Метр 50	Морзе 6
Диаметр фланца шпинделя, мм	170
Наибольший крутящий момент на шпинделе, Нм	1000		3100
Диаметр 4-х кулачкового патрона, мм			490
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935
Наибольшая длина поперечного перемещения, мм	300
Скорость быстрых продольных перемещений, мм/мин	3800	2800
Скорость быстрых поперечных перемещений, мм/мин	1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10
Цена деления лимба продольного перемещения, мм	1
Цена деления лимба поперечного перемещения, мм	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,08..8	0,027..3,887
Диапазон поперечных подач, мм/об	0,025. .1,4	0,004..4	0,013..1,93
Диаметр и шаг ходового винта, мм	50 х 12
Количество подач продольных	42	54	87
Количество подач поперечных	42	54
Количество нарезаемых резьб – метрических		54
Количество нарезаемых резьб – модульных		54
Количество нарезаемых резьб – дюймовых		54
Количество нарезаемых резьб – питчевых		54
Пределы шагов метрических резьб, мм	0,5..112	0,125..80	0,5..36
Пределы шагов дюймовых резьб, ниток/дюйм	0,5..56	0,5..32	72..13/16
Пределы шагов модульных резьб, модуль	0,5..112	0,05..40	0,8. .18
Пределы шагов питчевых резьб, питч диаметральный	0,5..56	0,05..40	1 5/8..72
Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н	3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	150
Перемещение резцовых салазок на одно деление лимба, мм	0,05
Наибольший угол поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 х 25		32 х 32
Высота от опорной поверхности резца до оси центров (высота резца), мм	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли задней бабки, мм			85
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 4		Морзе 5
Наибольшее перемещение пиноли, мм	150	160	220
Перемещение пиноли на одно деление лимба, мм	0,1
Величина поперечного смещения корпуса бабки, мм	±15
Электрооборудование
Электродвигатель главного привода, кВт (об/мин)	11	7,5	2 х 5,5 = 11 (1500)
Электродвигатель привода быстрых перемещений, кВт	0,12	0,55	0,55 (1600)
Электродвигатель насоса СОЖ, кВт	0,125	0,125	0,185 (3000)
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500	2620 х 990 х 1260	3360 х 1250 х 1405
Масса станка, кг	3010	2100	3400

Список литературы:

Руководство по эксплуатации токарнго станка Кусон-3, 1987

Ачеркан Н. С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки., 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
Оглоблин А.Н. Основы токарного дела, 1967
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Полезные ссылки по теме. Дополнительная информация

Токарный станок Кусон-3: технические характеристики, паспорт, отзывы

Токарно-винторезный станок Кусон-3 Корейского производства предназначен для выполнения множества стандартных токарных операций, в том числе для нарезания метрической, дюймовой и питчевой резьбы.

Отлично подходит для использования в условиях мелкосерийного и единичного производства деталей, которые нуждаются в чистовой и получистовой обработке. Успешно используется даже после капитального ремонта, поскольку все ключевые узлы данного агрегата отличаются надежностью и способны прослужить долгое время.

Содержание:

1 История создания
2 Описание корпуса
3 Плюсы и минусы
4 Технические характеристики
- 4.1 Кинематическая схема
- 4.2 Электрическая схема
5 Сферы применения
6 Инструкция по использованию
7 Гарантия и ремонт своими руками
8 Документация и паспорт
9 Отзывы

История создания

Данный агрегат произведен в Северной Корее в г. Кусон провинция Пхёнан-Пукто. На момент производства это был агрегат, который являлся точной копией Советского станка 16К20 – один из лучших универсальных станков отечественного производства.

В середине 80-х годов прошлого века токарные станки Кусон-3 поставлялись в СССР и до сих пор используются в различных инструментальных и ремонтных мастерских. Несмотря на то, что в этот период Советский Союз сам был на пике отечественного станкостроения, Кусон-3 мог конкурировать с нашим оборудованием. Именно поэтому данные станки до сих пор приобретаются мастерами разных уровней.

Читайте также: токарный станок 16К20

Описание корпуса

Основой оборудования является станина, которая для жесткости снабжена поперечными П-образными ребрами. Основа станка слева и справа крепится к двум тумбам, а на самой станине имеются направляющие из закаленного металла. Они необходимы для перемещения суппорта, на котором расположен поворотный резцедержатель и салазки, нижние и верхние.

Передняя шпиндельная бабка расположена на призматической направляющей и закреплена к ней посредством болтов. Сам шпиндель установлен на трех подшипниках. Поворотный резцедержатель обеспечивает возможность обрабатывать конические поверхности. Чтобы установить дополнительную оснастку на верхних салазках суппорта установлен специальный Т-0образный паз.

На фартуке расположены рукоятки, которые используются чаще всего. Это позволяет переключать несколько скоростей шпинделя и подачи суппорта, не подходя непосредственно к шпиндельной бабке. Специально для предохранения от перегрузок в момент нарезания резьбы имеется предохранительный штифт, который расположен на стыке ходового винта и коробки подач.

Плюсы и минусы

К преимуществам станка относятся:

возможность нарезать резьбы самого разного типа;
надежность;
возможность установить обрабатываемые детали в центрах или в патроне;
широкий диапазон подач;
класс точности – Н.

К минусам пользователи чаще всего относят мелкие неудобства при работе, поскольку оборудование не так привычно, как стандартные советские станки. Также на данном оборудовании можно производить лишь чистовую и получистовую обработки, для черновой работы он не предусмотрен. Мастера отмечают слабость шестерен коробки подач, это одна из наиболее часто ломающихся запчастей данного оборудования.

Технические характеристики

Основные технические характеристики станка Кусок-3:

диаметр заготовки, которую крепят над станиной – до 43 см;
диаметр заготовки, установленной над суппортом – до 22 см;
максимальное значение длины заготовки, которая установлена в центрах – 1 м, 1.5 м;
диаметр отверстия в шпинделе – 41 мм;
в прямом направлении шпиндель вращается с частотой оборотов в диапазоне 16-3200 об/мин;
в обратном направлении шпиндель вращается с той же частотой;
шпиндель имеет 21 прямых и 21 обратных скоростей;
параметры скорости быстрых продольных перемещений 280 см/мин;
показатель диапазона поперечных подач – 004-4 мм/об;
диапазон продольных подач – 0.08-8 мм/об;
количество продольных подач – 54 и столько же поперечных;
количество нарезаемых резьбы всех типов – по 54 для каждого;
резцовые салазки максимально поворачиваются на угол ±90°;
резцовая головка содержит 4 резца;
пиноль максимально перемещается на 16 см.

Станок отличается средними габаритами:

длина – 262 см;
ширина – 99 см;
высота – 126 см.

Вес оборудования без дополнительной оснастки – 2100 кг.

Кинематическая схема

Электрическая схема

Сферы применения

Корейский станок Кусон-3 предназначен для выполнения самых разнообразных токарных работ: точение, сверление, подрезание, а также нарезание и отрезание резьбы. Отличается универсальностью и высокими показателями производительности.

На данном оборудовании есть возможность проводить копировальные и протяжные работы и обрабатывать прямые и цилиндрические шестерни. Используется преимущественно на мелких производствах для чистовой и получистовой обработки заготовок из разного вида металлов и сплавов.

Инструкция по использованию

После транспортировки и установки станка на фундамент необходимо правильно осуществить первый пуск оборудования. На первом этапе нужно снять антикоррозийное покрытие и произвести смазку трущихся поверхностей. Затем обязательно проверить вручную ход салазок суппорта и уровень натяжения клинового ремня. При первом пуске обязательно проверить направление вращения шпинделя, прус и стоп.

Затем проверить работу электродвигателя ускоренного перемещения и электродвигателя насоса. Примерно 10–15 минут шпиндель должен работать на холостом ходу, а в это время токарь контролирует работу подачи суппорта и всех рукояток.

Обязательно регулярно проводить смазку станка. Она разделяется на автоматическую и ручную. Автоматический вариант для коробки подач, шпинделя, осуществляется лопастным насосом, а для фартука – плунжерным насосом. Насос охлаждения включается специальным переключателем на щите управления.

при использовании станка обязательно соблюдать все правила безопасности и, в частности, работать только в спецодежде с плотно застегнутыми манжетами и убранными волосами. Запрещено подходить к станку в состоянии алкогольного и наркотического опьянения.

Гарантия и ремонт своими руками

Наиболее изнашивающиеся детали в данном оборудовании: предохранительный штифт из резины, трехзаходное червячное колесо, разъемные гайки. Эти запчасти лучше приобрести дополнительно, на случай необходимой замены.

При постоянной работе на производстве в станок, в пресс-масленки суппорта и задней бабки необходимо посредством шприца подавать масло. Через 3 месяца после первого пуска обязательно проводить доливку масла для автоматической смазки, затем эту процедуру необходимо делать каждые полгода.

Если лопастной насос по каким-либо причинам перестал подавать масло, то его необходимо разобрать, долить масло, а после сборки включить главный электродвигатель. В данной модели станка часто ломаются шестерни в коробке подач, поэтому необходимо регулярно проверять их работу и при необходимости заменять на новые.

Документация и паспорт

Подробнее о конструктивных особенностях оборудования и о нюансах его применения указано в паспорте. Паспорт на Корейский станок Кусон-3 состоит из 8 глав. Здесь можно подробно ознакомиться со всеми техническими данными станка, а также узнать обо всех компонентах с описанием их конструкций и функций.

Детально расписаны процессы транспортировки станка, его пуска и процессов смазки с охлаждением. В самом конце документа перечислены все необходимые детали, а также быстроизнашивающиеся запчасти к данному оборудованию. Паспорт токарного станка можно бесплатно скачать по ссылке – Паспорт токарно-винторезного станка Кусон-3.

Отзывы

Большинство пользователей, которые когда-либо работали на станке Кусон-3, сравнивают его с универсальным станком 16к20. Они вполне схожи по функциональности, а вот какому из них отдать предпочтение, каждый пользователь решает самостоятельно.

В любом случае, судя по отзывам, Корейский вариант токарно-винторезного станка отличается надежность и огромным количеством функций, а некоторые конструктивные особенности придают оборудованию высокую производительность, что особенно ценится в условиях мелкосерийного производства при необходимости работы станка в сменных условиях.

Токарно-винторезный станок Кусон-3 позволяет производить расточку, сверление, развертывание отверстий и нарезание многочисленных типов резьбы. При качественном уходе, регулярной смазке и замене изношенных деталей оборудование работает без сбоев. До сегодняшнего момента продолжает пользоваться популярностью, как у профессиональных токарей, так и у «гаражных» мастеров, которые занимаются токарным делом в виде хобби.

Купить Kuson 3 x 4 дюйма с верхней загрузкой для коллекционных и спортивных карточек, включая 100 x 35pt с верхней загрузкой (100 верхних загрузчиков) онлайн на сайте desertcart ИНДИЯ

Описание

【 ЖЕСТКИЕ ОБЫЧНЫЕ ВЕРХУШКИ】: стандартные 3 x 4 дюйма, прозрачные верхние загрузчики.
【УНИВЕРСАЛЬНОСТЬ】: Подходит для большинства CCG и спортивных карточек – FaB, MTG, Pokemon, Panini.
【ЦЕННОСТЬ】: 100 упаковок для всех ваших хобби.
【EASY】: Упакованы в наборы по 25 штук для удобного хранения и хранения.

Импортировано из США (размеры и характеристики основаны на рынке США).

— отлично подходит для демонстрации и защиты произведений искусства, таких как ATC (торговля художниками). карты) -Идеальное шоу для наклеек, купонов, фотокарт kpop и небольших фото – Совместимость с картами TCG, картами LCG, картами CCG. – Эти загрузчики подходят для спортивных карточек, таких как бейсбольные карточки, футбольные карточки, баскетбольные карточки, футбольные карточки, хоккейные карточки, карты наскар и др. – Эти загрузчики с верхней загрузкой также широко используются для хранения коллекционных карточек. для Magic:The Gathering(MTG), Pokemon(PM/PTCG), YuGiOh(YGO), Cardfight Vanguard, Звездные войны, Сила воли, Hearthstone, Marvel Чемпионы, Легендарный, Вайс Шварц, Dragon Ball Super, KeyForge, Рыцарь-маг, Властелин колец, Подземелья и драконы (D&D/DND), World of Warcraft(WOW), League of Legends, Ужас Аркхэма, Мрачная Гавань, Звёздные Царства, ВОЗНЕСЕНИЕ, Скайлендеры, Терраформирование Марс, One Deck Dungeon, DropMix, Карты против человечества, Вверх Козыри, карты Amiibo Animal Crossing, взрывающиеся котята и многое другое.

Отзывы

Количество

Связанные страницы

Игрушки и игры › Коллекционные игрушки › Коллекционные витрины и хранилища › Хранение карточек и витрины

Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Индию. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о устройствах Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карт, включая устройства с верхней загрузкой 100 X 35 Pt 100 устройств с верхней загрузкой в Индии

Где можно купить устройства Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карт, включая устройства с верхней загрузкой 100 X 35 Pt 100 устройств с верхней загрузкой онлайн по лучшей цене в Индии?

Desertcart — это лучшая платформа для онлайн-покупок, где вы можете купить загрузчики Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карточек, в том числе 100 загрузчиков с верхней загрузкой 100 X 35 Pt 100 загрузчиков с верхней загрузкой от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Есть ли в Индии устройства с верхней загрузкой 3 X 4 для торговых и спортивных карт, включая устройства с верхней загрузкой 100 X 35 Pt 100?

Desertcart поставляет устройства Kuson с верхней загрузкой 3 X 4 для торговых и спортивных карточек, включая 100 X 35 Pt с верхней загрузкой 100 устройств с верхней загрузкой в города Индии и другие города. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем быстро доставить загрузчики Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карточек, включая 100 загрузчиков с верхней загрузкой 100 X 35 Pt, без проблем с доставкой, таможней или пошлинами.

Безопасно ли покупать загрузчики Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карт, в том числе 100 X 35 Pt с верхней загрузкой 100 загрузчиков на тележке для пустыни?

Да, абсолютно безопасно покупать загрузчики Kuson 3 X 4 с верхней загрузкой для торговых и спортивных карточек, включая 100 загрузчиков с верхней загрузкой 35 Pt 100 загрузчиков с верхней загрузкой на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.

Магнитный браслет, Kusonkey 15 магнитов Магнитный браслет с 3×5 сильными магнитами для удерживания винтов, гвоздей, сверл, удерживающих инструменты, винты, гвозди, болты, сверла и мелкие инструменты, гвозди и винты

Магнитный браслет, Kusonkey 15 магнитов Магнитный браслет с сильными магнитами 3 × 5 для удерживания винтов, гвоздей, сверл, удерживающих инструменты, винты, гвозди, болты, сверла и мелкие инструменты, гвозди и винты

Магнитный браслет, Kusonkey 15 Магниты, удерживающие винты Гвозди Сверла Подарки Гаджеты Инструменты Подарок для мужчин Ему Папа Сделай сам Разнорабочий Электрик Муж Парень Отец Женщины Идеи дня рождения

Цена:	12,99 $
Код UPC:	763383112547
Модель:	BW-US-Магнитный браслет
Асин:	B078F6PBh2
Производитель:	КУСОНКЕЙ
Марка:	КУСОНКЕЙ

Купить

Описание продукта

КОГДА-ЛИБО БЫЛИ БЕСПОКОИМЫ ИЗ-ЗА ЗАГРЯЗНЕННЫХ ВИНТОВ, ГАЙОК?
Да, действительно неприятно. Теперь наш магнитный браслет может вытянуться. Просто наденьте этот магнитный браслет и аккуратно храните на нем свои винты, гайки, сверла, болты, гвозди и шайбы и выбирайте то, что вам нужно, не двигаясь ни на дюйм!
УСТАЛИ ОТ ТЯЖЕЛЫХ ЯЩИКОВ ДЛЯ ИНСТРУМЕНТОВ?
Ага, неудобно таскать, особенно подниматься по деревянным лестницам. Этот магнитный браслет легкий и портативный. Менее 70 г, он идеально подходит для многих проектов по дереву, обустройству дома и DIY.
ПОДХОДИТ ЛИ ЭТО ДЛЯ РЕМОНТА ЭЛЕКТРОНИКИ МОЕГО ОТЦА И РУКОДЕЛИЯ МАТЕРИ?
Да точно подходит. В него встроены сверхсильные магниты «15», охватывающие почти все запястье, идеально подходящие для удержания гвоздей, сверл, застежек, гаечных ключей и портняжно-швейных мелких инструментов.
ОН РЕГУЛИРУЕМЫЙ И УДОБНЫЙ?
Точно правильно. Этот магнитный браслет, изготовленный из 100% баллистического полиэстера 168D, с ремешком на липучке до 13,2 см, легко адаптируется под любые настройки.
