Кузнечные молоты: пневматические, гидравлические, устройство, схемы
Кузнечный молот представляет собой машину ударного действия, которая пластически деформирует нагретый до ковочных температур металл. Такие машины – просты по своему составу, а потому отличаются высокой ремонтной стойкостью, вследствие чего часто используются на предприятиях, занимающихся ковкой и горячей штамповкой.
Кузнечный молот
Содержание
Классификация и виды
В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:
- Паровоздушный молот, который использует энергию перегретого пара.

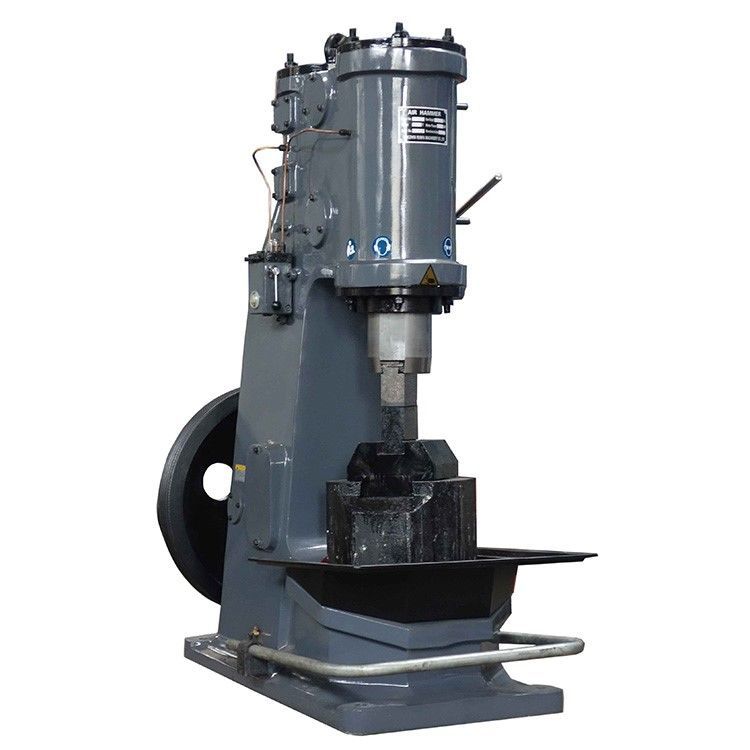

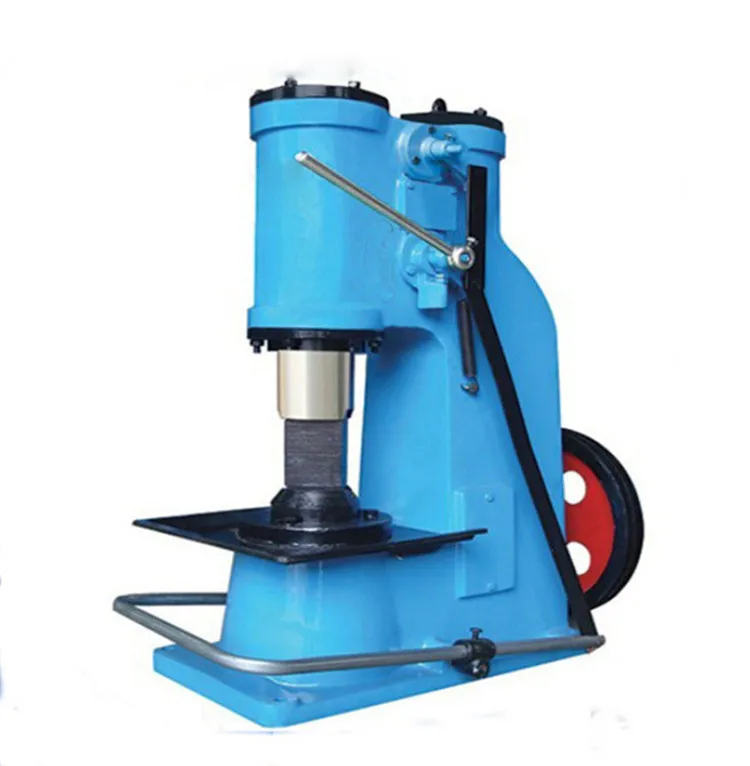

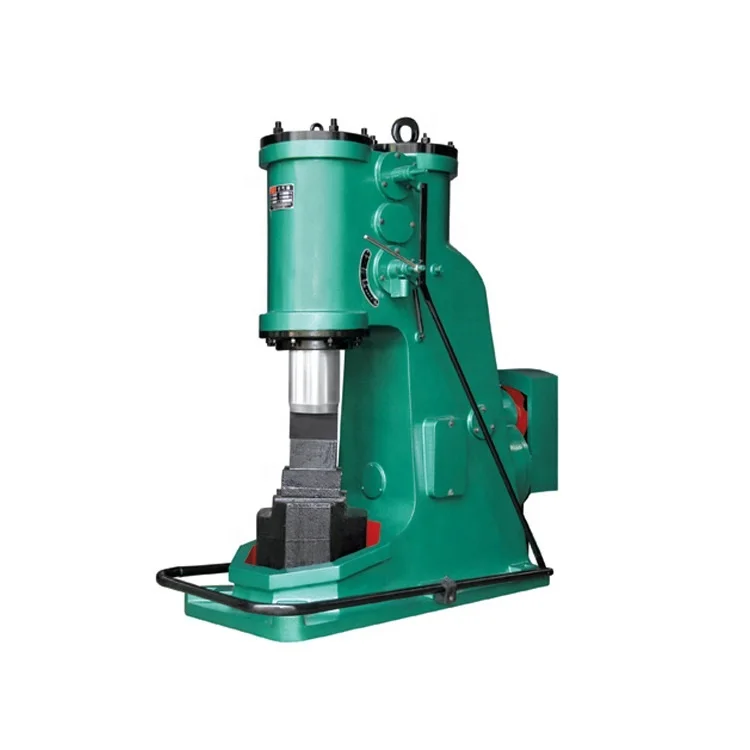

- Пневматический молот, энергоносителем у которого выступает сжатый воздух.
- Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
- Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
- Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.
- Гидравлический молот
- Паровоздушный молот

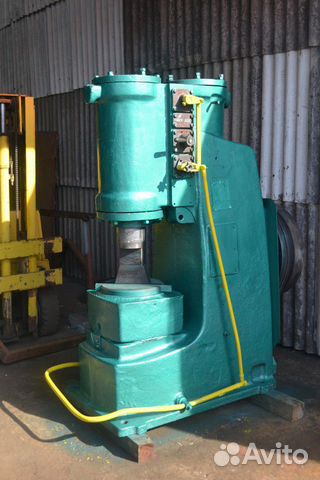

- Пневматический молот
Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.
Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.
Конструктивные составляющие
По своему устройству типовой кузнечный молот состоит из следующих узлов:
- силового цилиндра;
- штока;
- двух боковых стоек;
- шабота;
- бабы;
- системы управления.
В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

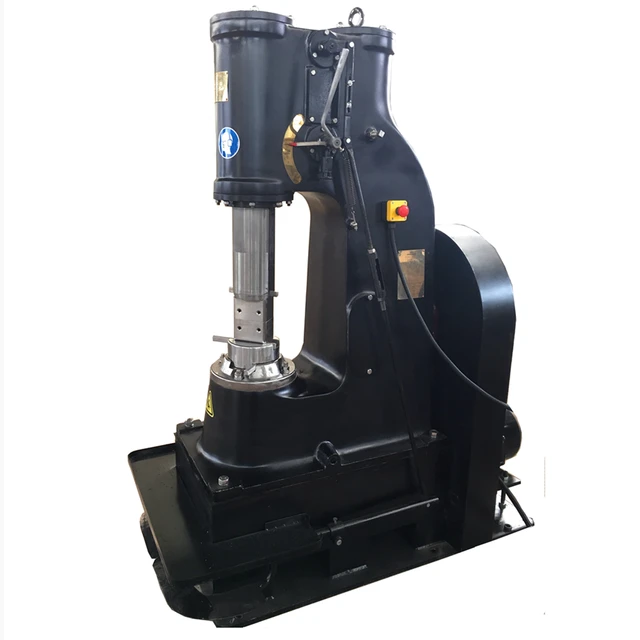

Схема работы пневматического кузнечного молота
Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.
Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.
Последовательность действия
Молот ковочный имеет довольно сложную систему управления, что требует от кузнеца высокого производственной квалификации и надлежащего опыта. Дело в том, что любой паровоздушный распределительный механизм постоянно функционирует в цикле холостого и рабочего качаний. Разница между ними состоит в амплитуде колебания: в холостом цикле она составляет, в зависимости от мощности агрегата, 10…50 мм, а в рабочем — определяется исходной высотой поковки. Поскольку с каждым новым ударом этот параметр уменьшается, а металл охлаждается, то сила следующего воздействия должна быть большей, и это зависит исключительно от угла поворота рычага, перекрывающего (полностью или частично) отверстия управляющего золотника.
Принцип работы молотов с двойным воздействием заключается в осуществлении следующих действий:
- Подъёма до своего верхнего положения (но не до крайнего, поскольку в этом случае можно выбить крышку цилиндра, размещённого на подцилиндровой плите).
- Удержание навесу в то время, когда на штамп устанавливается нагретая болванка.
- Разгон вниз, причём для первого контакта с заготовкой количество сжатого воздуха (если используется пневмомолот) или пара должно быть наибольшим.
- Подъём с верхней половинкой штампа вверх, и извлечение поковки из нижней полости (или её кантовки, если горячее деформирование выполняется за несколько переходов).
Технология горячей штамповки заключается в нанесении по заготовке до 5…6 ударов, в зависимости от сложности поковки и температуры металла. Конкретная схема деформирования устанавливается в технологической карте операции.
Особенности применения молотов иных типов
Пневматический молот, устанавливаемый в единичном количестве, обычно снабжается индивидуальной компрессорной установкой. Такой пневмомолот не отличается высокой массой падающих частей, а потому может использоваться для ковки небольших изделий. Пневмомолот имеет как правило, С-образную станину, которая скрепляется для жёсткости боковыми стойками. Штамповочная зона пневмомолота, таким образом, открыта с трёх сторон, что облегчает его обслуживание.
Гидравлический молот имеет ограниченное применение. Часто используют гидравлические ковочные агрегаты в горячей листовой штамповке, при обработке малопластичных в холодном состоянии сплавов титана. Скорость движения штампа в гидравлических молотах ниже, что объясняется различиями в показателях плотности масла/воды в сравнении с воздухом/паром. Гидравлический исполнительный механизм предполагает повышенные требования к герметизации уплотнений, в остальном его устройство принципиально не отличается от иных схем рассмотренных установок.
Скачать инструкцию для кузнечных молотов Blacksmith KM1-25R, KM1-20R, KM1-16R

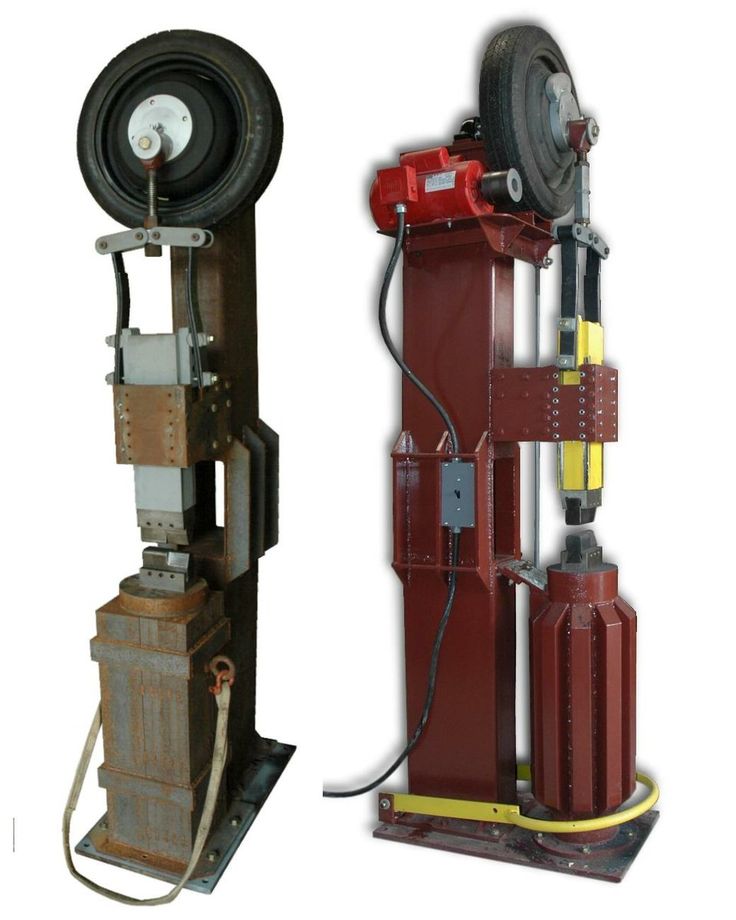

Механические приводы кузнечных машин ударного действия – с ремнём, доской, либо рессорно-пружинный — ныне встречаются редко, поскольку в этом случае дополнительная энергия в зону деформации подведена быть не может. Их устройство довольно просто, но КПД низок.
Кузнечный молот – Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
Кузнечный молот – машина, основные черты которой не меняются уже более ста лет. [1]
График работы электродвигателя с маховиком. [2] |
Кузнечные молоты работают в режиме резкопеременной ударной нагрузки. Поэтому для уменьшения мощности их электродвигателей и снижения колебаний напряжения в сети ( при толчках тока) молоты и кривошипные прессы снабжаются маховиками, которые в период снижения нагрузки и увеличения скорости запасают кинетическую энергию, а затем в период повышения нагрузки передают ее на вал привода механизма. График работы электродвигателя с маховиком приведен на рис. 4.32, где заштрихованные площадки со знаками минус и плюс характеризуют энергию, соответственно отдаваемую и запасаемую маховиком при колебаниях нагрузки.
Схема пневматического-привода молота. [4] |
Кузнечные молоты предназначены для деформации металла ударами падающих частей. На молотах выполняют все технологические операции свободной ковки и горячей штамповки. [5]
Принципиальные схемы молотов. [6] |
Кузнечные молоты весьма разнообразны по принципу действия и конструкции. [7]
Удар кузнечного молота является примером этого шума. [8]
Фундаменты кузнечных молотов должны иметь конструктивное армирование. Верхнюю часть фундамента, примыкающую к подшаботной прокладке, армируют горизонтальными сетками с квадратными ячейками размером 100 мм из стержней диаметром 10 – 12 мм; сетки располагают рядами с расстоянием между ними по вертикали 100 – 120 мм, в количестве, зависящем от веса падающей части молота Q0 ( см. стр.
[9]
Фундаменты под кузнечные молоты проектируют, как правило, из бетона марки 150 и выше. Вехнюю сетку укладывают на расстоянии 30 мм от поверхности фундамента, примыкающей к подшаботной прокладке. При возведении фундамента сетки рекомендуется соединять в пространственные армокаркасы, что позволит сократить трудоемкость и сроки производства работ. [10]
В конструкцию кузнечного молота входит система падающих частей, осуществляющих удар, стальной массив ( шабот), поддерживающий боек или штамп, на который укладывают обрабатываемую деталь, и станина с подъемным механизмом и приспособлениями для управления молотом. [11]
Паровой привод кузнечных молотов, прессов, штамповочных машин, насосов и других механизмов широко применяется на заводах металлургической, машиностроительной, химической, нефтеперерабатывающей, легкой и пищевой промышленности. [12]
Паровые двигатели кузнечных молотов, прессов, штамповальных машин и других механизмов, широко применяющихся на современных промышленных предприятиях, работают на выхлоп с противодавлением от 0 12 до 0 3 МПа, при этом потери теплоты весьма значительны.
Блок фундамента кузнечного молота был установлен ( в духе современных представлений) на стальные пружины. Вес молота Gml4 т, в том числе падающих частей В т, вес шабота ( наковальни) А 20 т, число ударов от 90 до 95 уд / мин, скорость падающих частей до удара ( в конце свободного падения) ив 7 12 м / сек. Арматура фундаментного блока для случая действия силы Р1 вниз была назначена правильно, однако верхняя арматура, необходимая для восприятия изгибающих усилий, возникающих в процессе свободных колебаний, была недостаточно мощной. [14]
Отделение оборудуется кузнечными молотами, горнами, термическими печами, закалочными ваннами. [15]
Страницы: 1 2 3 4
Кузнечные и кузнечные молоты | Кузнечное депо
Большинство профессиональных кузнечных молотов требуют доводки, чтобы они подходили вашей руке и вашей работе. Острые края должны быть скруглены. Это называется “Одевание” кованых молотков на заказ.
Более того, многие европейские кузнецы сочли бы оскорбительным, если бы производитель молотов предположил, что знает, какой радиус лучше всего подходит для мастера-кузнеца. Чтобы получить дополнительную информацию по этому вопросу и узнать о специальных типах молотков, прочитайте книгу Марка Аспери «Навыки кузнеца», том 1, глава 3.
Многоцелевой кузнечный молот, специально предназначенный для ковки с использованием кузнечного угля.
Эти кузнечные молотки не предназначены для забивания пуансонов или долот

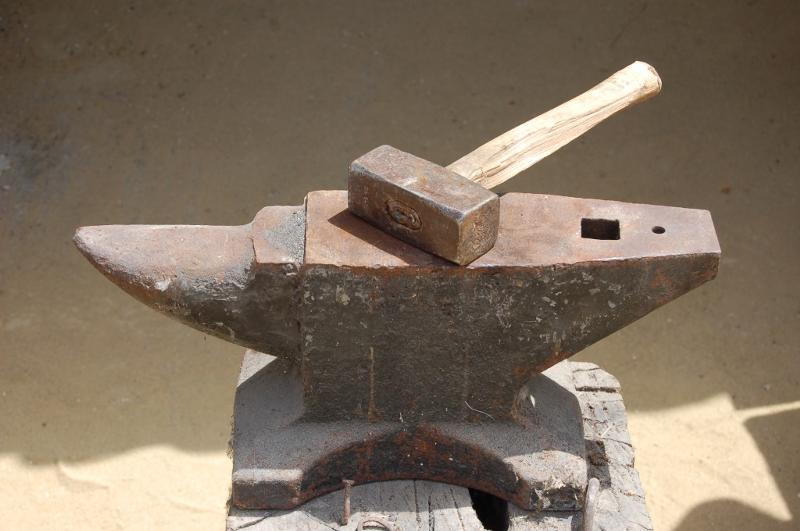

Всегда обращайте особое внимание на наковальню и кузнечный молот при работе с инструментами из стали и сплавов.
Многие кузнецы используют дешевый молоток и режущую пластину на наковальне при штамповке и долблении
Подробнее
Посмотреть как Сетка Список
Позиции 1–18 из 19
Страница
- Вы сейчас читаете страницу 1
- Страница 2
- Страница Следующий
Показывать
12 18 24
на страницу
Сортировать по
Должность
Имя
Цена
Размер запаса
размер элемента
нить
Литая бронза
Размер хвостовика
размер
тип ручки
игольчатый тип
Угол челюсти
диаметр хвостовика
финишное покрытие
длина ниже головы
материал
Финиал или острие
OC Длина повода
количество в упаковке
плоскогубцы ширина
диаметр
диам.
9 лучших кузнечных молотков 2022 года (включая варианты с прочным ударным бойком и прочной деревянной ручкой)
Добро пожаловать в справочник Томаса по лучшим кузнечным молоткам 2022 года. годы. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.
Хотя кузнечное дело уходит корнями в древнюю историю, оно все еще живо и процветает. Сегодня многие кузнецы специализируются на формовке горячего металла для изготовления прочных и долговечных инструментов, но это искусство может выйти далеко за рамки этого, создавая ножи, украшения и даже кузнечные изделия.

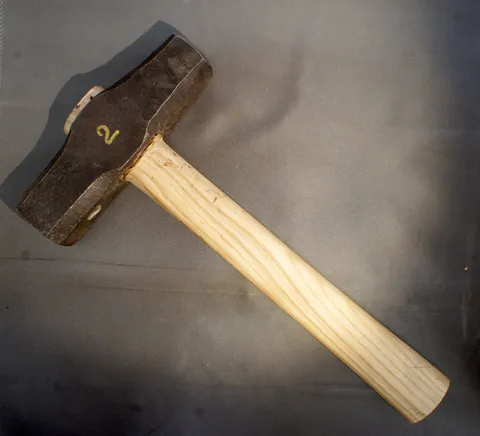

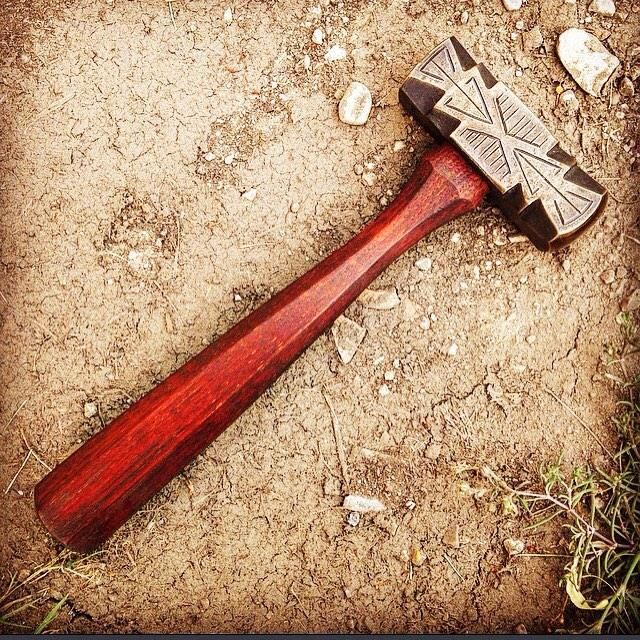

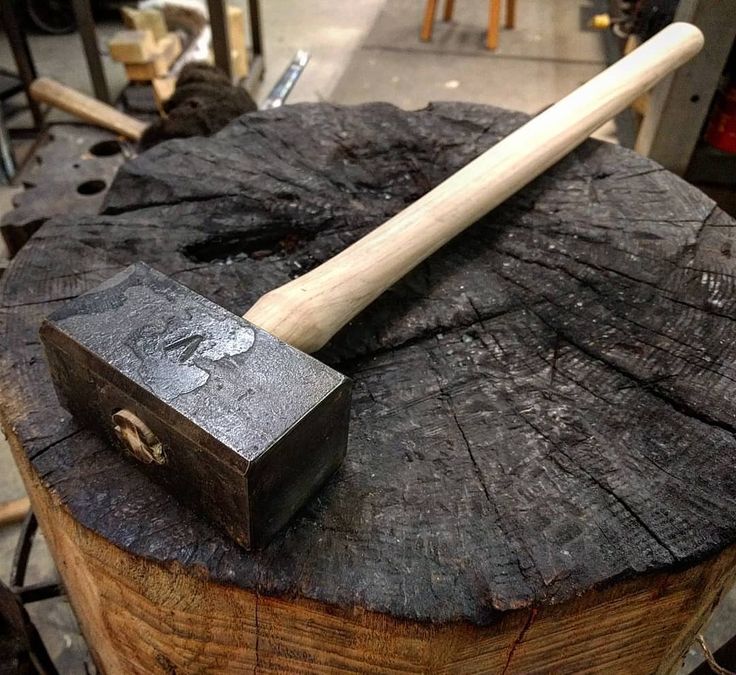

Кузнечные молотки — это специальные молотки, предназначенные для правки и придания формы стали в процессе ковки. Они используются вместе с другими инструментами, такими как наковальни и щипцы, чтобы удерживать деталь на месте во время ковки. Кузнечные молоты похожи по конструкции на обычные молотки, но есть небольшие отличия в конструкции головки, которые делают их подходящими для кузнечного дела.
Кузнечные молоты — руководство по покупке
Один молоток не может выполнять ту же работу, что и другой, поэтому важно определить, какие типы молотков лучше всего подходят для данного проекта. Большинство кузнецов запасаются несколькими типами кузнечных молотов для большего разнообразия.
Типы кузнечных молотов
Зубья кузнечных молотков бывают разных стилей, форм и углов. Каждое изменение будет определять конечную форму детали и направление распространения металла. Поскольку боек отражает функцию молотка, он также используется для обозначения различных типов молотков.
- Молотки с поперечным бойком: Молоток с поперечным бойком или поперечным бойком имеет закругленный и скошенный край, перпендикулярный рукоятке. Это для перемещения материала от или к пользователю. Поскольку этот инструмент настолько универсален, он популярен среди большинства кузнецов и его можно найти в любом местном хозяйственном магазине. Его универсальность также делает его отличным вложением, особенно для случайных пользователей или новичков.

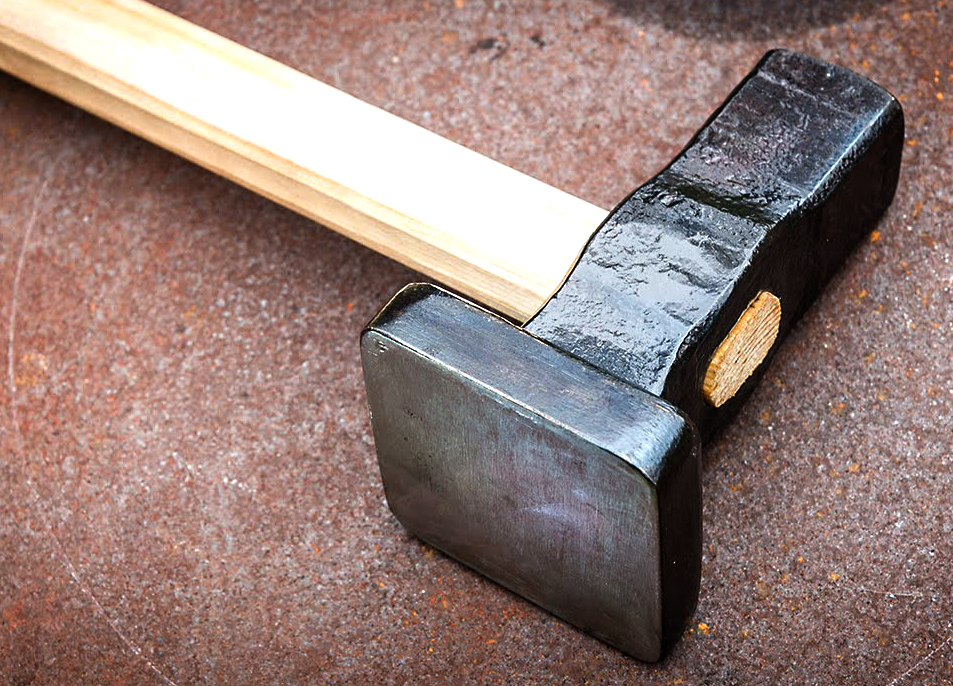

- Молотки с прямым бойком: Этот молоток очень похож на крестообразный, за исключением того, что боек параллелен рукоятке.
Это помогает перемещать металл слева и справа от пользователя. Хотя эти инструменты менее популярны на рынке, о них все же стоит упомянуть, поскольку они являются отличной покупкой для кузнецов, желающих расширить свою собственную коллекцию молотков.
- Молотки с шаровым бойком: Молоток с шаровым бойком имеет сферическую форму и может перемещать металл во всех направлениях одновременно. Его также можно использовать для удара по заклепке.
- Закругляющие молотки: Закругляющие молотки имеют приподнятую куполообразную поверхность, которая очень эффективно распределяет металл. Закругляющие молотки также можно использовать для закругления материала.
- Рубальные молотки: После сильных ударов кузнечными молотами или кувалдами всех типов в металле обязательно остаются острые края или выбоины. Рифленые молотки могут сгладить эти недостатки в конце проекта, используя плоскую ударную поверхность.
- Деревянные молотки: Молоток внешне отличается от большинства молотков, но он может быть очень полезным дополнением к любой кузнечной мастерской. Эти инструменты имеют большие закругленные блоки поверх деревянной ручки, похожие на кувалду, и их можно использовать для выпрямления и корректировки проекта. Преимущество использования деревянного молотка в том, что он не изменит форму детали.
Другие соображения
Среди упомянутых молотков есть несколько вариаций, которые отличают инструменты одного стиля друг от друга. Во время поиска важно учитывать такие факторы, как вес инструмента и его долговечность.
- Вес: Вес выбранного молотка зависит от личных предпочтений, уровня навыков пользователя и материала. Хорошо иметь удобные для покупателя молотки, особенно с учетом и без того интенсивного движения молотком. Вот почему следует учитывать собственные силы, прежде чем прыгать за четырехфунтовой кувалдой.
Даже самым сильным покупателям может быть удобнее двухфунтовый молоток, все зависит от личных предпочтений. Также важно учитывать уровень навыков при покупке, поскольку у новичков может не быть практики или контроля, чтобы получить большой и тяжелый инструмент. Имея все это в виду, бывают случаи, когда более тяжелый молот будет лучше, особенно когда необходимо эффективно перемещать толстую сталь.
- Долговечность: Молотки хорошего качества могут служить всю жизнь — при правильной конструкции и надлежащем обслуживании. Головка из высокоуглеродистой стали, изготовленная в кузнице, прочное соединение, деревянная ручка и устойчивость к ржавчине — отличные характеристики для поиска этого сигнала, увеличивающего долговечность. Следует отметить, что многие бывшие в употреблении молотки со временем потребуют повторной обработки для удаления острых краев и предотвращения сколов. Также часто требуется замена ручки.
Лучший выбор Томаса для лучших кузнечных молотов 2022
При поиске кузнечного молота следует учитывать множество различных стилей, но в нашем списке представлены все доступные типы молотов и многое другое.
Прокрутите вниз, чтобы узнать больше об этих лучших кузнечных молотах по мнению многих счастливых покупателей.
*Цены, указанные в этой статье, указаны в долларах США на сайтах amazon.com и homedepot.com (США) по состоянию на июль 2022 г.
1. Лучший молот с поперечным ударом — кузнечный молот Estwing Sure Strike
Наконечник с крестообразной головкой в стиле Новой Англии на этой Estwing Sure Strike Кузнечный молот может быстро придать заготовке окончательную форму. Поперечное упрочнение в сочетании с закругленной ударной поверхностью обеспечивает большую универсальность. Один профессиональный механик обнаружил, что «он отлично работает» и стал его «первым молотком, я использую его для всего».
Этот молот также очень прочный благодаря головке из кованой и закаленной стали. «Этот молоток великолепен, он у меня чуть меньше года, и у меня не было проблем», — объяснил один из покупателей. «Это любимый молот в моей кузнице».
Технические характеристики
Вес: 2,5 фунта
Длина: 14 дюймов
КУПИТЬ СЕЙЧАС:
19,98 долларов США, Amazon2.

Кузнечный молот Picard Hammer — это шведский поперечный молот, который является распространенным вариантом типичного поперечного молота. Он очень сбалансирован и сужается, чтобы «быстро перемещать металл там, где он вам нужен, с точными ударами», – заявил один покупатель. Другой покупатель добавил, что у молотка «красивая квадратная, слегка закругленная поверхность, которая не оставляет следов от молотка».
Легированная сталь этой головки закалена и закалена, что делает инструмент чрезвычайно прочным, способным выдерживать постоянные удары. «Голова повешена хорошо; Я абсолютно оплакивал металл, кирпич и все, что с ним связано, и оно не оторвалось и не откололось», — написал покупатель. «Голова — идеальная твердость, чтобы не звенеть и не вмятин».
Технические характеристики
Вес: 2 фунта
Длина: 15 дюймов
КУПИТЬ СЕЙЧАС:
28,75 долларов США, Amazon3.

Молотки с прямыми бойками противоположны молоткам с поперечными штифтами в том смысле, что они используются для перемещения материала влево и вправо. Чтобы действительно формировать материал с максимальной эффективностью, молоток Bon RiverWorks с прямым забивным штифтом имеет скошенную кромку и весит почти четыре фунта.
Один довольный покупатель назвал это «потрясающим прямым пинцетом». Они добавили, что «это было невероятно полезно при рисовании материала по длине». Этот инструмент также имеет конструкцию из кованой углеродистой стали для выполнения более тяжелых работ.
Технические характеристики
Вес: 3,97 фунта
Длина: 16 дюймов
КУПИТЬ СЕЙЧАС:
49,58 долларов США, Amazon4.

Шаровой палец молота Vaughan Commercial идеальной формы и отполирован для получения чистых результатов ковки без каких-либо следов маркировки. Один найденный покупатель отметил, насколько важно, чтобы этот тип молота имел форму сферы. «Более дешевые молотки имеют несферическую форму, и любой, кто действительно занимается металлообработкой или реставрацией, знает, что это действительно важно», — пояснили они.
Он также покрыт слоем антикоррозийной краски, чтобы сохранить внешний вид молотка на долгие годы. Другой рецензент написал: «Вероятно, это будет единственный молоток Vaughan, который я когда-либо куплю, потому что эта вещь прослужит всю жизнь, по крайней мере, мою жизнь».
Технические характеристики
Вес: 1 фунт
Длина: 14 дюймов
КУПИТЬ СЕЙЧАС:
15,94 долларов США, Amazon5.

Деревянные молотки по функциям и внешнему виду аналогичны обычному кузнечному молоту. Резной молоток Narex можно использовать для внесения важных корректировок в процессе ковки, поэтому он является ключевым дополнением к любому набору кузнечных инструментов и молотков. В этой конструкции используется прочная конструкция из бука для перемещения жесткого материала.
«Нужна была хорошая деревянная шайба для тормозов из листового металла», — прокомментировал один из клиентов. «Просто билет. Качественный и красивый». Один пользователь обнаружил, что для точных и контролируемых ударов молоток также «идеально сбалансирован».
Технические характеристики
Вес: 0,69 фунта
Длина: 12 дюймов
КУПИТЬ СЕЙЧАС:
22,99 долларов США, Amazon6.

Скругляющий молоток Nordic Forge имеет увенчанную ударную поверхность с одной стороны, имеющую куполообразный вид. Размеры этой головки рассчитаны на эффективное перемещение и округление материала. На другой стороне находится плоская поверхность со скошенным краем, которую можно использовать для выравнивания или отделки деталей. Двойные стороны делают этот молот более универсальным для многих различных проектов.
Конструкция также сбалансирована для повышения точности. Один пользователь также отметил: «Лица хорошо обработаны». Они добавили, что «круглая сторона была идеальной формы». Другой рецензент прокомментировал: «Чтобы удалить острые кромки, нужно зачистить головки, но это 20-минутное усилие и вуаля, отличный закругляющий молоток».
Технические характеристики
Вес: 2 фунта
Длина: 15 ½ дюйма
КУПИТЬ СЕЙЧАС:
45,20 долларов США, Amazon7.

Очень важным шагом в кузнечном деле является обеспечение того, чтобы конечный продукт был гладким и выглядел законченным. После множества ударов молотком молоток SE может удалить любые вмятины и дефекты. Это делается гладкой и плоской поверхностью на одной стороне головки молотка. Один пользователь подтвердил, что «он идеально подходит для легкой шлифовки и чеканки».
Молот также имеет шаровой наконечник для ковки на более ранней стадии. Один счастливый покупатель описал его как «очень красиво хромированный молоток с отделкой». По словам одного пользователя, это предотвращает оставление молотком «потертостей, царапин и других следов», что необходимо для гладкой поверхности. Этот молоток немного меньше и легче традиционных молотков для кузнечного дела, поэтому его можно использовать для изготовления ювелирных изделий и более легких работ.
Технические характеристики
Вес: 0,49 фунта
Длина: 10 дюймов
КУПИТЬ СЕЙЧАС:
12,99 долларов США, Amazon8.

Кузнечный молот Stanley FatMax Anti-Vibe имеет удобную резиновую рукоятку, снижающую усталость рук. Рукоятка способна поглощать удары и вибрации, которые часто могут исходить от ударов по металлу. Это дает пользователю больше комфорта, а также улучшает контроль по сравнению со стандартными деревянными ручками.
Один из рецензентов прокомментировал: «Антивибрационная рукоятка спасает руки, предотвращает онемение руки после сильного удара о что-то твердое». Другой пользователь обнаружил, что «резиновая ручка высокого качества, не слишком мягкая и не слишком жесткая», также отметив, что она достаточно прочная, чтобы выдержать много сеансов.
Технические характеристики
Вес: 2 фунта
Длина: 12 дюймов
КУПИТЬ:
27,97 долларов США, The Home Depot9.

Недорогие молотки, такие как REAL STEEL графитовый кованый молоток , позволяют приобрести множество различных типов молотков и щипцов, которые необходимы любому кузнецу. Хотя этот кузнечный молот продается по отличной цене, он по-прежнему отличного качества и очень долговечен. Это связано с кованой и термообработанной головкой из высокоуглеродистой стали, а также с графитовым корпусом.
Этот одиночный молоток даже имеет нескользящую рукоятку для большего контроля и комфорта. Один счастливый покупатель написал: «Я использую его почти каждый день, и он работает так, как задумано». Другой покупатель прокомментировал качество этого инструмента: «Кажется, что головка надежно прикреплена, и похоже, что она выдержит годы использования и неправильного обращения».
Технические характеристики
Вес: 1 фунт
Длина: 12,88 дюйма
КУПИТЬ СЕЙЧАС:
11,28 долларов США (было 12,31 долларов США), AmazonЛучший кузнечный молот — резюме
Чрезвычайно прочный инструмент, который прослужит долгие годы, кузнечный молот Picard Hammer ( 28,75 долларов США, Amazon ) изготовлен из прочных материалов.
