Кв2132 пресс: КВ2132 Пресс кривошипный простого действия двухстоечный открытый. Схемы, описание, характеристики

alexxlab | 18.11.1985 | 0 | Разное

Содержание

КВ2132 Пресс кривошипный простого действия двухстоечный открытый. Схемы, описание, характеристики

Сведения о производителе однокривошипного пресса КВ2132

Производитель однокривошипного пресса КВ2132 – Ивано-Франковский завод механических прессов Прессмаш, ИФЗМП” г. Ивано-Франковск.

Завод механических прессов создан в 1974 году, Первый пресс был изготовлен в 1978 году с 1979 по 1990 год предприятие входило в состав ПО “Карпатпрессмаш” в качестве головного производственного подразделения, с 1991 по 1998 год было арендным, с 1998 года – открытое акционерное общество.

В настоящее время пресс КВ2132 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

Станки, выпускаемые Ивано-Франковским заводом механических прессов

  • К2132 пресс однокривошипный простого действия открытый 1600 кН
  • КВ2132 пресс однокривошипный простого действия открытый 1600 кН

КВ2132 Пресс однокривошипный простого действия двухстоечный открытый.

Назначение, область применения

Однокривошипный пресс КВ2132 открытый ненаклоняемый простого действия номинальным усилием 1600 кН (160 тс), предназначен для вырубки, обрезки, гибки, неглубокой вытяжки, пробивки и других штамповочных операций. Может встраиваться в автоматические линии, комплексы, оборудования, предназначенные для механизации и автоматизации производственных процессов. Применяется в заготовительных цехах предприятий автомобильной, тракторной, приборостроительной, радиоэлектронной и других отраслей с крупносерийным и массовым характером производства.

Принцип работы и особенности конструкции пресса

КВ2132

Пресс универсальный КВ2132 с цельносварной станиной из листового проката, повышенной жесткости, что позволяет получать детали повышенного качества. Внутренние напряжения в сварных швах стабилизированы термической обработкой. Стол станины имеет увеличенные размеры окна для проваливания изготовленных деталей.

Привод пресса КВ2132 двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса. Зубчатые колеса помещены в специальном отсеке станины. Привод представляет собой совокупность передач (клиноременной и зубчатой), при помощи которых крутящий момент от электродвигателя через приемный вал передается на главный вал и далее преобразуется в возвратно-поступательное движение ползуна. Рабочие узлы машины приводятся в действие от электродвигателя через клиноременную передачу.

Муфта пневматическая фрикционная многодисковая, жестко сблокированная с тормозом. Большой диаметр регулировки хода ползуна и межштампового расстояния обеспечивает широкую универсальность пресса. Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду. Управление муфтой и тормозом кривошипных прессов КД2132 (160 тонн) – электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали. Ползун имеет восемь удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.

Режимы работы однокривошипного открытого пресса КВ2132:

  • одиночный ход – кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Возможность управление от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку;
  • непрерывные ходы – предусматривает только кнопочное управление и применяется при внедрении пресса в автоматическую линию штамповки;
  • толчковый ход – применяется наладчиком при установке штампа;
  • ручной проворот – применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Управление прессом КВ2132 кнопочное и педальное.

  • кнопочное
  • педальное

Смазка пресса КВ2132 жидкая циркуляционная комбинированная

Пресс оснащен следующим оборудованием:

  • подвижное защитное ограждение рабочей зоны, сблокированное с рабочим ходом
  • гидравлический предохранитель от перегрузок, предотвращающий поломку пресса при превышении номинального усилия со световой сигнализацией на пульте управления вмонтирован в ползун
  • пневматический уравновешиватель, предотвращающий самопроизвольное опускание ползуна
  • электроблокировки, отключающие главный привод при падении давления воздуха ниже 0,4 МПа и давления в системе смазки меньше 0,25 МПа
  • пневматическая подушка
  • механизм регулировки величины хода ползуна с устройством цифровой индикации

Пресс КВ2132 соответствует условиям безопасности работы обслуживающего персонала, имеет соответствующие блокировки, удобен в эксплуатации.

Разработчик — Производственное объединение «Карпатпрессмаш», г. Ивано-Франковск.


Однокривошипный пресс простого действия. Общие сведения

Кинематическая схема кривошипного пресса:

  1. ползун
  2. тормоз
  3. маховик
  4. клиноремённая передача
  5. электродвигатель
  6. передаточный вал
  7. зубчатая передача
  8. муфта
  9. кривошипный вал
  10. шатун
  11. плита для крепления матрицы штампа

Кривошипный пресс – машина с кривошипно-шатунным механизмом, предназначенная для штамповки различных деталей.

Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается кривошипно-шатунным механизмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка.

Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно.

Важнейшие характеристики пресса, в определяющие его технологические возможности:

  • размеры стола
  • ход ползуна
  • номинальное усилие
  • число ходов ползуна в минуту в автоматическом режиме

Кривошипные прессы различных конструкций используют для объёмной и листовой штамповки.

По конструкции прессы имеют три основных исполнения:

  • наклоняемые
  • ненаклоняемые
  • ненаклоняемые с передвижным столом и рогом для обработки деталей, имеющих большую закрытую высоту штампов, а также снабжаются специальным столом (рогом) для обработки деталей с замкнутым контуром.

Прессы наклоняемые позволяют использовать наклон станины для съема штампуемых изделий или удаления отходов под их собственным весом.

Прессы ненаклоняемые с передвижным столом предназначены для выполнения операций штамповки на деталях с широким диапазоном размеров по высоте, а при замене стола рогом обрабатывать изделия с замкнутым контуром.

Конструкция наклоняемых и ненаклоняемых прессов с неподвижным столом предусматривает возможность установки механизмов автоматической подачи металла и пневматических подушек, а также встраивать их в автоматизированные поточные линии.


Обозначение кривошипных прессов

Значения первых двух цифр в обозначениях кривошипных прессов:
  • К14хх – пресс открытый (С – типа), однокривошипный, простого действия, одностоечный, с подвижным столом
  • К21хх – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
  • К23хх – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый

  • К30хх, К31хх – пресс открытый (С – типа), двухкривошипный, простого действия

  • К25хх. .К27хх – пресс закрытый (Н – типа), однокривошипный, простого действия
  • К55хх – пресс закрытый (Н – типа), однокривошипный, двойного действия
  • К35хх..К37хх – пресс закрытый (Н – типа), двухкривошипный, простого действия
  • К60хх..К65хх – пресс закрытый (Н – типа), двухкривошипный, двойного действия
  • К40хх..К45хх – пресс закрытый (Н – типа), четырехкривошипный, простого действия
  • К70хх..К75хх – пресс закрытый (Н – типа), четырехкривошипный, двойного действия

  • К19хх – пресс дыропробивной
  • К01хх – пресс координатно-револьверный
  • И13хх – пресс листогибочный

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.


Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кН
1425 кН20100 кН301000 кН4010000 кН
1531,5 кН21125 кН311250 кН4112500 кН
1640 кН22160 кН321600 кН4216000 кН
1863 кН23200 кН332000 кН4320000 кН
24250 кН342500 кН4425000 кН
25315 кН353150 кН 4531500 кН
26400 кН364000 кН4640000 кН
28630 кН386300 кН4863000 кН

Пример обозначения механических прессов:

  • КД1424, КД1426, КД1428 – прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
  • КД2120, КД2122, КВ2132, КД2128 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
  • КД2320, КД2322, КД2324, КД2326, КД2328 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые
  • КД2122 – 160 кН, пресс однокривошипный открытый (С – типа), простого действия
  • КД2124 – 250 кН, пресс однокривошипный открытый (С – типа), простого действия
  • КВ2132 – 400 кН, пресс однокривошипный открытый (С – типа), простого действия
  • КД2128 – 630 кН, пресс однокривошипный открытый (С – типа), простого действия
  • К2130 – 1000 кН, пресс однокривошипный открытый (С – типа), простого действия

КВ2132 общий вид однокривошипного пресса с грейферной подачей штучных заготовок ПГ-9

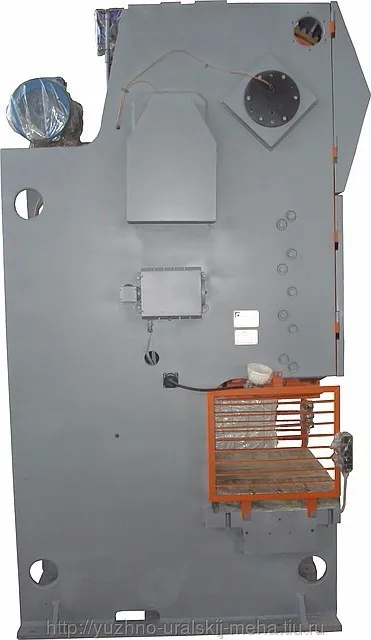

Общий вид однокривошипного пресса кв2132


КВ2132 изображение однокривошипного пресса

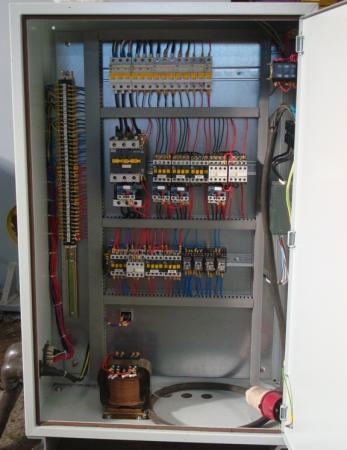

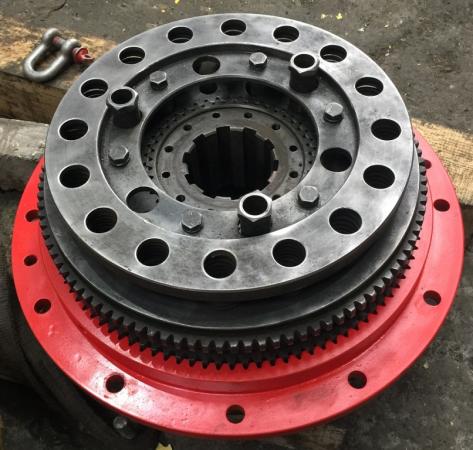

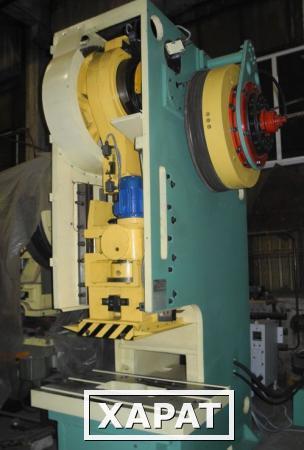

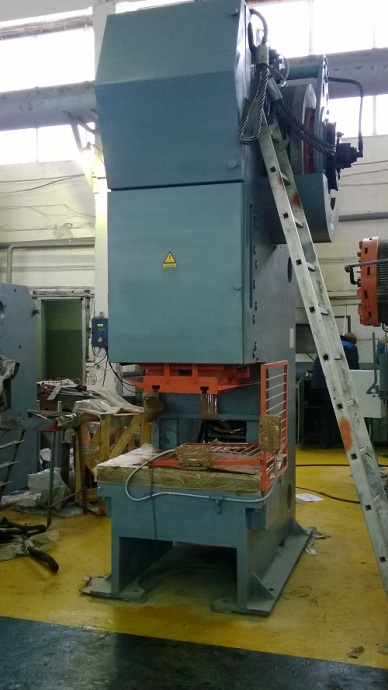

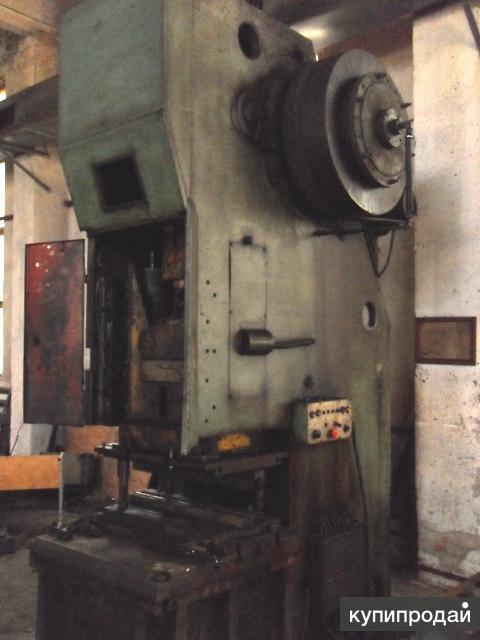

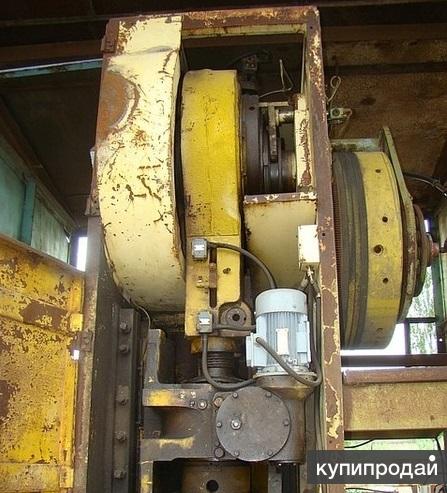

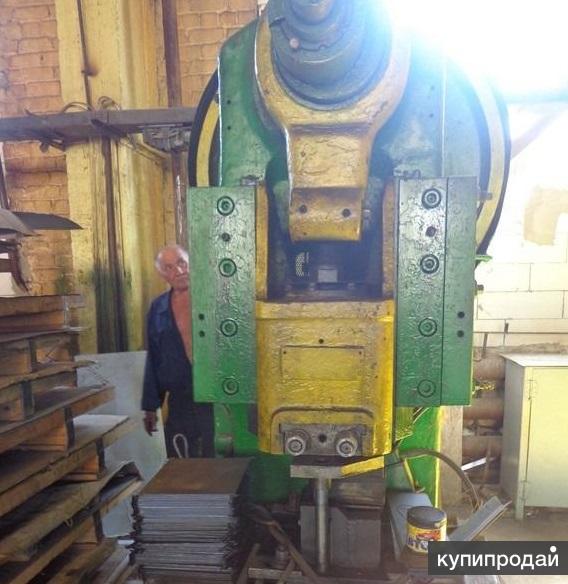

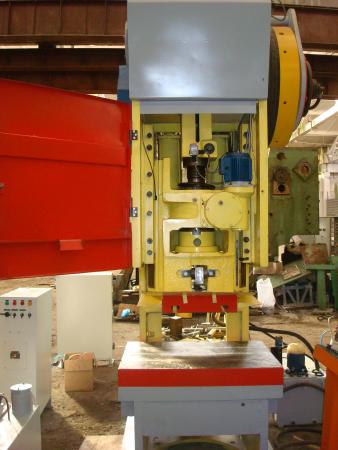

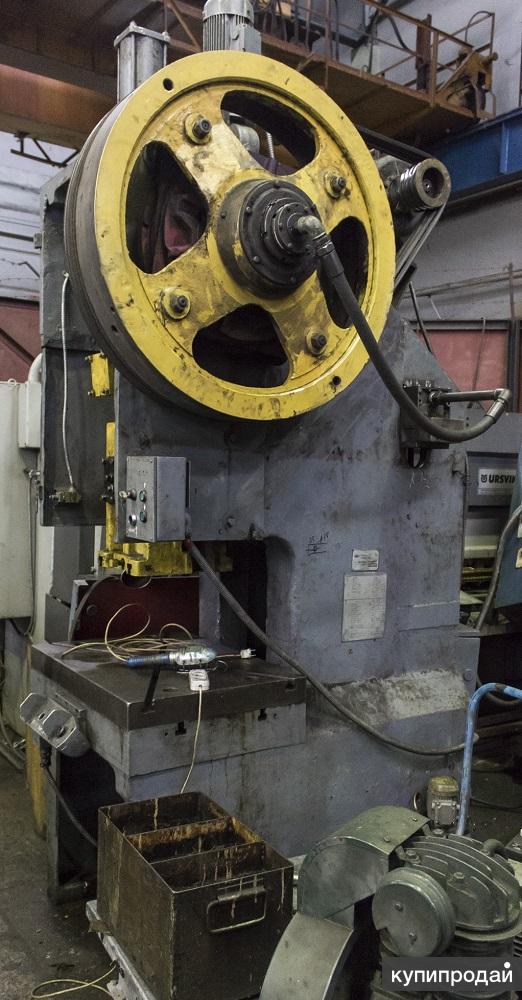

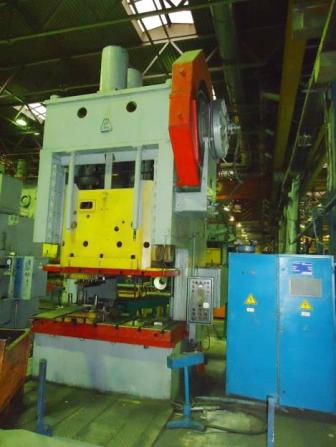

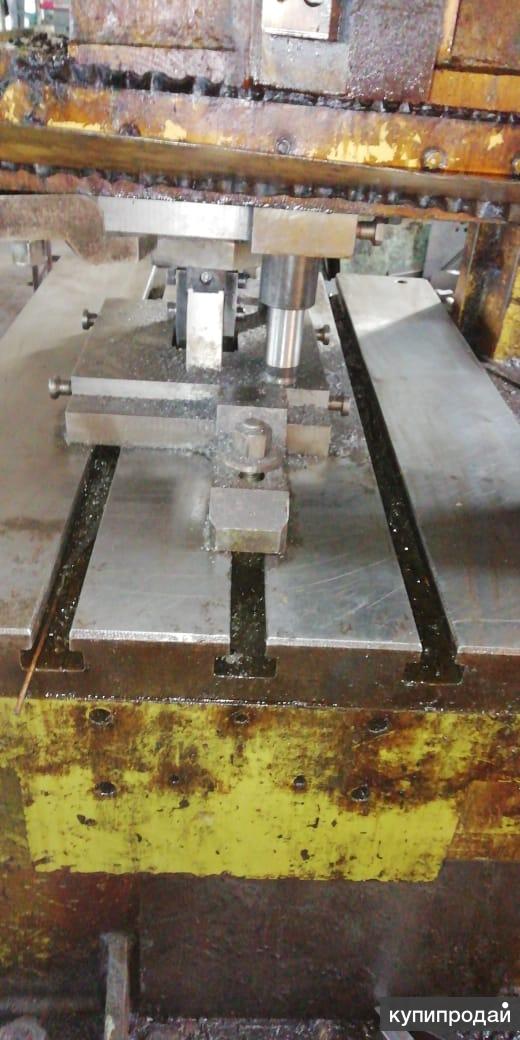

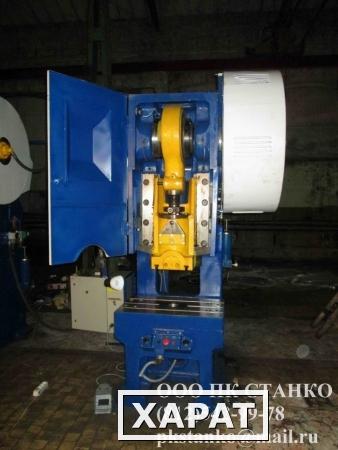

Фото однокривошипного пресса кв2132

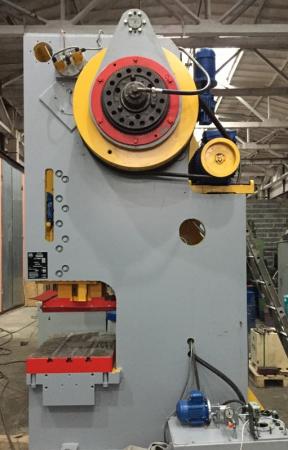

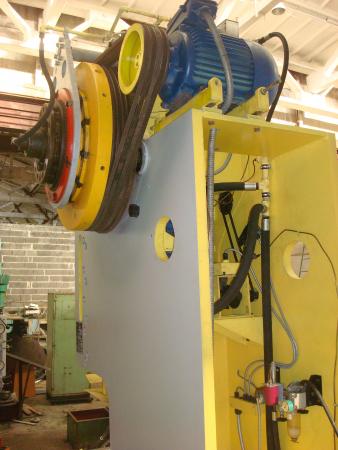

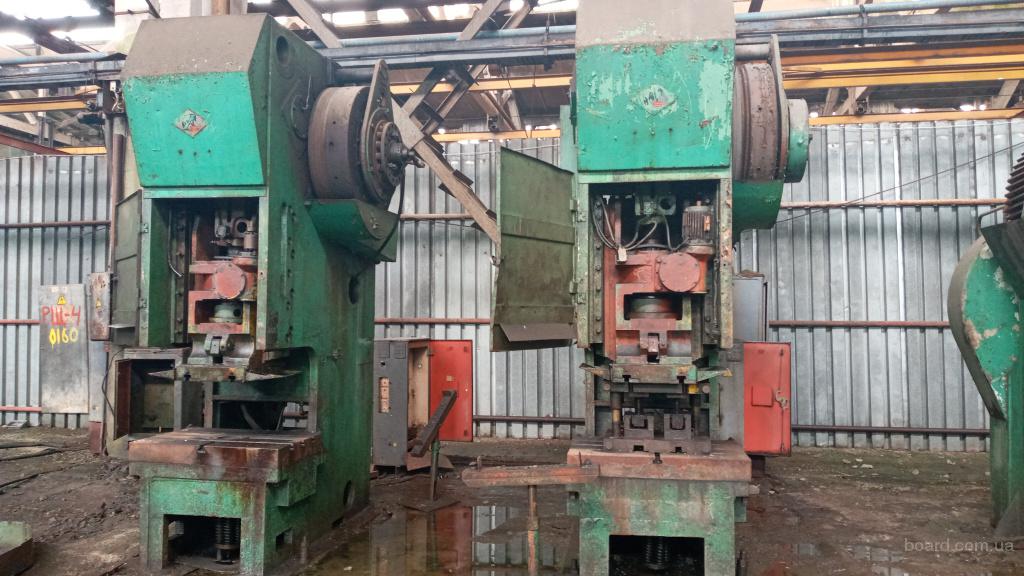

Фото однокривошипного пресса кв2132

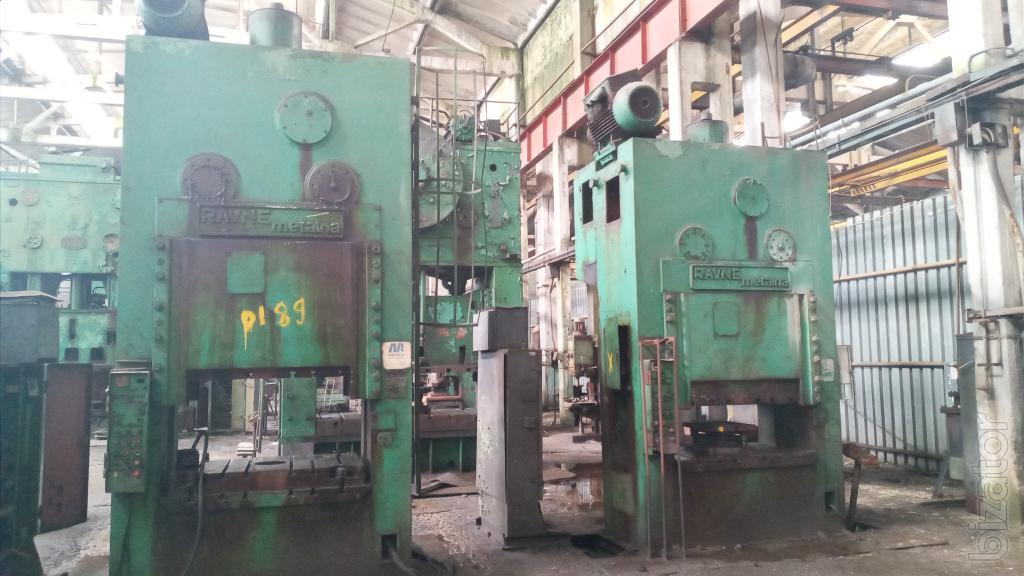

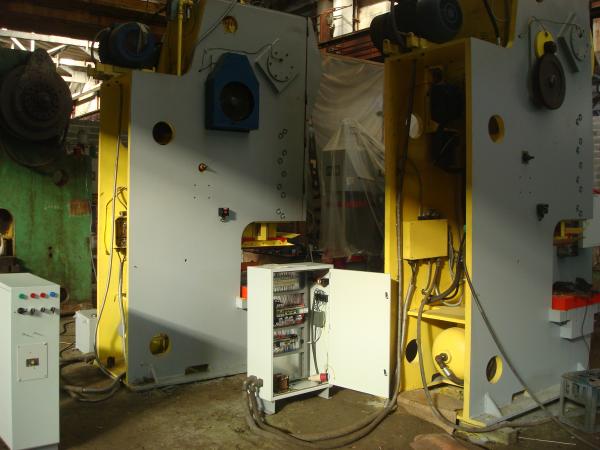

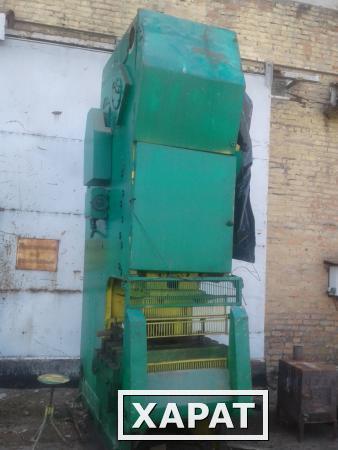

Фото однокривошипного пресса кв2132

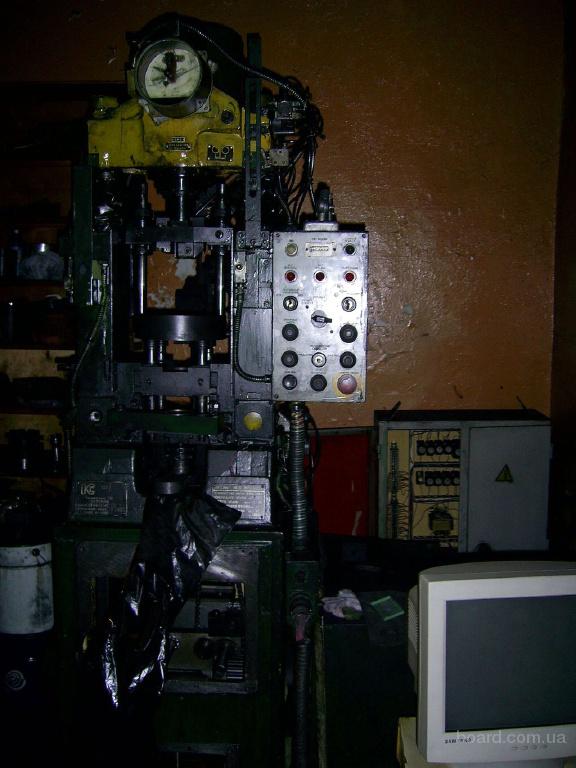

Фото однокривошипного пресса кв2132

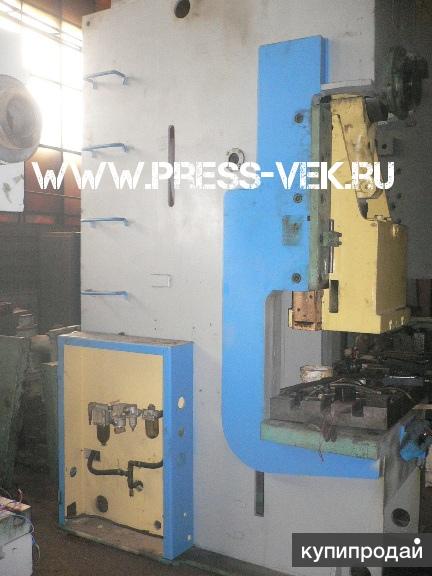

Фото однокривошипного пресса КВ2132. Смотреть в увеличенном масштабе

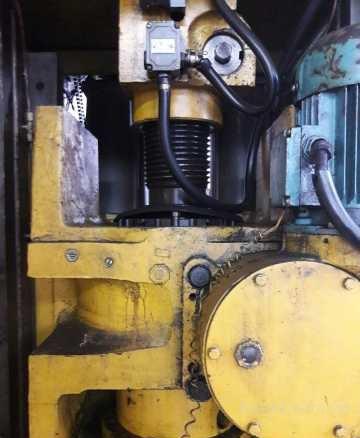

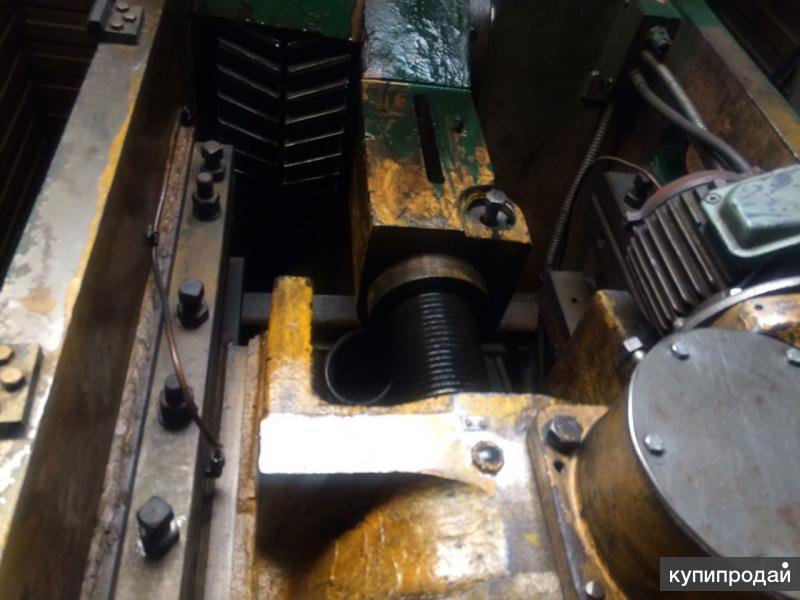

КВ2132 шатун и ползун однокривошипного пресса

Шатун и ползун однокривошипного пресса кв2132

Шатун и ползун открытого кривошипного пресса КВ2132 усилием 1600 кН, оснащенного механизмом регулирования штамповой высоты с индивидуальным приводом, приведены на рис. 24. От электродвигателя через двойную червячную передачу вращение передается червячному колесу 8 и от него через сухарь 4 — винту шатуна 3. На шатуне установлены два конечных выключателя, срабатывающие от перемещающейся с винтом шатуна планки 7 и ограничивающие нижний и верхний пределы регулирования. Шаровое соединение регулируют вращением гайки 6, в результате чего достигается необходимый зазор между головкой винта шатуна 3, подпятником 2 и вкладышем 5. Подпятник опирается либо на гидропредохранитель 9, либо на установленный вместо гидропредохранителя стакан со срезной шайбой. В нижней части расположена планка выталкивающего устройства 1.


КВ2132 фундамент однокривошипного пресса

Фундамент однокривошипного пресса кв2132



КВ2132 Пресс кривошипный простого действия двухстоечный открытый.

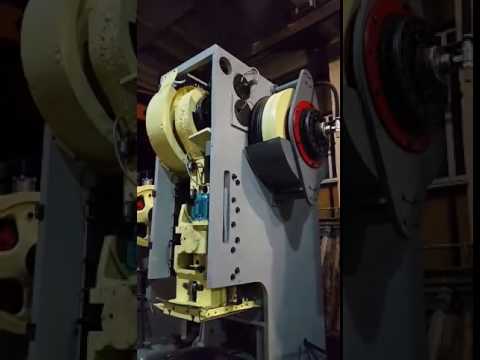

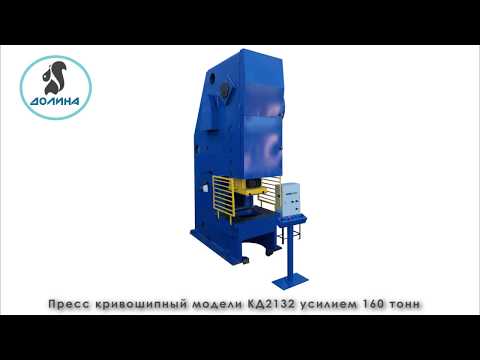

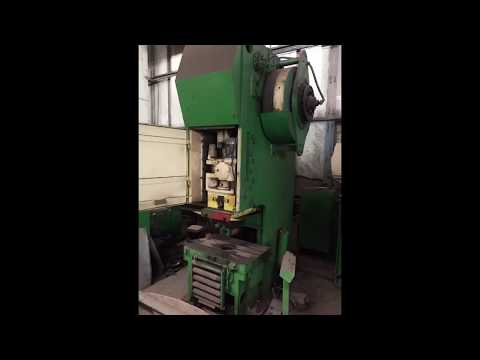

Видеоролик.


Технические характеристики пресса КВ2132

Наименование параметраК2132КВ2132КД2132КГ2132
Основные параметры
Номинальное усилие пресса, кН (т)1600 (160)1600 (160)1600 (160)1600 (160)
Наибольший ход ползуна (штока), мм25..16025..16025..16025..160
Путь номинального усилия до нижней мертвой точки (НМТ), мм85
Частота ходов ползуна непрерывных, 1/мин50717171
Частота ходов ползуна одиночных от кнопки, 1/мин2828
Размеры стола, мм1000 х 6701000 х 6701000 х 6701000 х 670
Размеры отверстия в столе, мм480 х 320480 х 320480 х 320
Диаметр отверстия в столе, мм420420420
Наибольшее расстояние между столом и ползуном в его нижнем положении – закрытая высота пресса, мм480480480480
Расстояние от оси штока до станины (вылет), мм360360360
Величина регулировки расстояния между столом и ползуном, мм120120120120
Расстояние между стойками станины в свету, мм480480480
Толщина подштамповой плиты, мм120120120110
Блок управления бесконтактный, ммБУБ-2
Максимальный ход выталкивателя в ползуне, мм
Высота стола над уровнем пола, мм
Тип муфты тормозаПневмоФрикц
ЖесткоСблок
Электрооборудование
Количество электродвигателей4
Электродвигатель главного привода (М1), кВт (об/мин)15 (700)1916
Электродвигатель привода насоса смазки (М2), кВт
Электродвигатель привода регулировки штампового пространства (М3), кВт
Электродвигатель привода регулировки хода ползуна (М4), кВт
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм2340 х 2100 х 36502340 х 2100 х 37002340 х 2100 х 37002100 х 2340 х 3700
Масса пресса, кг14135140001400012300

    Список литературы:

  1. Банкетов А. Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
  2. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
  3. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
  4. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
  5. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
  6. Розанов Б.В. Гидравлические прессы, 1959
  7. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
  8. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
  9. Берлет Разработка чертежей поковок, 2001
  10. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
  11. Романовский В.П. Справочник по холодной штамповке, 1965
  12. Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
  13. Кузьминцев В. Н. Ковка на молотах и прессах, 1979
  14. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975

Связанные ссылки. Дополнительная информация


Паспорт КВ2132 (Усилие 160т) Пресс однокривошипный открытый ненаклоняемый простого действия (Иваново-Франковск)

Наименование издания: Руководство по эксплуатации (КВ2132-00-001 РЭ)
Выпуск издания: Иваново-Франковское производственное объединение «Карпатпрессмаш»
Год выпуска издания: 1987
Кол-во книг (папок): 1
Кол-во страниц: 180
Стоимость: Договорная
Описание: Полный комплект документации

  •


Содержание:
Руководство по эксплуатации (КВ2132-00-001 РЭ)
1. Общие сведения об оборудовании
– Общий вид пресса
2. Основные технические данные и характеристики
– Подштамповочная плита
– Ползун пресса
– Стол станины
– Присоединительные размеры для проектирования технологической оснастки
3. Комплектность
4. Указание мер безопасности
5. Состав пресса
6. Устройство, работа оборудования и его составных частей
– Расположение составных частей пресса
– Пульт управления
– Схема кинематическая
– Станина
– Привод клиноременной
– Вал приёмный
– Вал главный
– Ползун
– Уравновешиватель ползуна
– Механизм регулировки ползуна
– Установка командоаппарата
7. Электрооборудование
– Схема электрическая принципиальная
– Перечень элементов к схеме электрической принципиальной
– Схема электрическая подключений
– Схема электрическая соединений
– Устройство управления. Схема электрическая соединений
– Пульт управления. Схема электрическая соединений
– Командоаппарат. Схема электрическая соединений
– Размещение электрооборудования на прессе
8. Пневмосистема и смазочная система
– Схема пневматическая принципиальная
– Схема пневматическая принципиальная при установке пневмоподушки
– Схема и карта смазки
– Схема станции жидкой смазки
9. Порядок установки
– Транспортирование пресса
– Схема установки пресса в рабочее положение
10. Порядок работы
– График усилий на ползуне, допускаемый точностью зубчатых колёс
– График недохода ползуна до крайнего нижнего положения
11. Возможные неисправности и методы их устранения
12. Особенности разборки и сборки при ремонте
13. Сведения о приёмке
14. Хранение
15. Указания по техническому обслуживанию, эксплуатации и ремонту
16. Гарантии изготовителя
Приложение: Сведения по запасным частям
Чертежи запасных частей******
– Фундамент (КВ2132-01-001СБ)

Описание станка:
Отличным вариантом приобретения для промышленной позиции оборудования, обязательно станет паспорт пресса кв2132. Тем боле, что в нашем архиве присутствует полная версия документов к этому станку, что характеризует его с позиции наиболее рациональной документации которой на наш взгляд, просто обязан обладать пресс, со столь серьёзными параметрами, а так же характеристиками. Ведь, эта единица оборудования обозначена как прессовая машина для в том числе штамповки и обработки металла с основным усилием в сто шестьдесят тонн, а это приличный вес, который позволяет применять, и вместе с этим использовать действительно универсальные параметры. Тем не менее, описываемое издание обладает не менее чем ста восьмьюдесятью страницами, которые поданы в формате А4. Все чертежи, а так же схемы присутствующие в документации в читаемом качестве, что при распечатке будут отображаться на листе бумаги в наиболее разборчивом виде. Документация произведена и выпущена предприятием под названием Иваново-Франковское производственное объединение “Карпатпрессмаш”. Собственно, данная модель пресса была произведена всё на том же предприятии, если верить табличке на станке, ещё в одна тысяча девятьсот восемьдесят седьмом году, а это без малого уже более тридцати лет назад.

Этот пример, безусловно будет являться показательным, ведь даже спустя такое количество времени, оборудование всё ещё продолжает работать и приносить пользу промышленному предприятию в производстве и реализации заказов на металлообработку. К тому же пресс кв2132 паспорт или ещё его можно назвать как руководство по эксплуатации позволят действительно в деталях ознакомиться к с механической, базовой частью, так и с разделом под названием электрика станка. Действительно, основываясь на детальных чертежах и схемах, всё той же механики, можно в наиболее доскональном ключе узел за узлом изучать документы на пресс создавая весьма перспективную предпосылку для понимания конструктива этой модели оборудования и безусловно, реализации возможностей в переносе с бумажного варианта в более реальный, механический. Ведь, как известно, что любое промышленное оборудование, для как можно более детальной и продвинутой его эксплуатации позволяет только после детального взаимодействия, а так же изучения возможностей промышленной единицы основываясь на расширенном описании возможностей того или иного промышленного станка. Соответственно, предлагаемый к продаже и реализации документ, обладает всеми необходимыми качествами для рационального обслуживания пресса.

Паспорт на пресс КВ2132 однокривошипный открытый

Состояние документа: Паспорт в электронном виде, отсканирован, проверен, готов к отправке, можно скачать в течение 30 минут после оплаты в рабочее время

Тип документации: Руководство по эксплуатации
Производитель: Ивано-франковское производственное объединение КарпатПрессМаш
Год выпуска: 1980
Листов / страниц: 258 листов формата А4,43,А2,А0
Тип файлов: DJVU
Копия: сканированная
Качество изображений: цветное, 2500*3550, 300dpi
Архиватор: WinZip
Размер архива: 149 Мб
Паспорт выложен пользователем: Administrator

Дополнительная информация (состав документации):

1) КВ2132-00-001РЭ Руководство по эксплуатации пресса КВ2132, 65 листов форматов А4, А3:
– Содержание
– Общие сведения об изделии
– Назначение и область применения
– Основные техничсекие данные
– Комплект поставки
– Указания мер безопасности
– Состав пресса
– Устройство, работа пресса
– Перечень к кинематической схеме
– Электрооборудование
– Гидро-пневмосистемы и смазка
– Порядок установки
– Порядок работы
– Характерные неисправности и методы их устранения
– Особенности разборки и сборки
– Свидетельство о приемке
– Консервация, упаковка, гарантии
Приложение 1 – Перечени:
– Перечень подшипников
– Перечень чертежей быстроизнашивающихся деталей
– Перечень уплотнительных средств
– Спецификация на фундамент
Приложение 2 – Чертежи, схемы, рисунки, разрезы:
– Место крепления штампов
– Расположение составных частей пресса
– Переносной пульт
– Пост управления
– Блок управления БУБ
– Схема кинематическая пресса КВ2132
– Станина
– Привод клиноременный
– Механизм регулировки ползуна
– Вал приемный
– Вал главный
– Ползун
– Муфта-тормоз
– Установка гидропредохранителя
– Гидроопора
– Указатель положения кривошипного вала
– Таблица установки кулачков относительно датчиков БВК201-24
– Схема электрическая принципиальная пресса КВ2132 на базе БУБ-2А
– Схема электрическая принципиальная пресса КВ2132 на базе БУБ-2М
– Вариант работы пресса с подключением УЦИ Ф5147
– Перечень элементов к принципиальной схеме
– Схема электрическая подключений
– Таблица подключений
– Схема электрическая соединений
– Таблица соединений
– Схема соединений шкафа управления (доработка)
– Схема соединений пульта управления
– Таблица соединений
– Размещение электрооборудования на прессе
– Схема принципиальная гидропредохранителя
– Схема пневматическая принципиальная
– Карта смазки
– Схема принципиальная жидкой смазки
– График допускаемых усилий на ползуне
– Транспортировка пресса
– К2132-31В-103 Колесо червячное
– КВ2132-31В-201 Вкладыш
– КВ2132-31-203 Подпятник
– КВ2132-31-204 Накладка передняя
– КВ2132-31-206 Накладка задняя
– КВ2132-31-403 Предохранитель
– К2132-32В-201 Втулка
– КВ2132-32В-202 Втулка
– КВ2132-01-001СБ Фундаментное задание пресса КВ2132
– КВ2132-01-009СБ Швеллер
– КВ2132-01-011/401 Уголок
– КВ2132-01-010/402 Уголок
– КВ2132-01-009/403 Стержень
– КВ2132-01-403 Болт
– КВ2132-01-402 Болт
– КВ2132-01-011СБ Уголок опорный
– У3514-00-001 Цилиндр
– У3514-00-002 Поршень
– 3821-03-006 Приспособление для нарезания резьбы в зажимах
– 3821-03-003 Зажим
– 3821-03-001 Гайка шатуна
– 3821-03-005 Болт
– 3821-02-001 Ступица
– 3821-02-002 Промежуточный диск
– 3821-02-003 Зажимной диск

2) Дополнительное оборудование пресса КВ2132, 193 листа формата А4:
– У3000 Муфта-тормоз У3300, У3400, У3500, У3600
– Блок пневматический П-Б1 16-10
– Блок управления бесконтактный БУБ-2, БУБ-2М
– Блок управления бесконтактный БУБ-2А
– Глушитель шума ПГ-11-16-0,63
– Клапан Электропневматический П-ЭПК
– Манометр МТ серия 72-75
– Паспорт сосуда
– Пневмоклапан П-КАП 16
– Пневмоклапан редукционный на давление 1Мпа
– Пневмоклапан редукционный П-КР
– Пневмоклапаны предохранительные П-КАП
– Пневмораспределитель сдвоенный трехлинейный У712А с пневмоблокировкой 2КП 92-4-76
– Реле давления Р-Д 8-10 ГОСТ 19486-74
– Реле давления РД-12
– Сосуд, работающий под давлением (Ресивер У69)
– Станция жидкой смазки ЗС-50
– Уравновешиватель пневматический на номинальное давление 0,63Мпа
– Фильтр-влагоотделитель 22-16Х40
– Фильтры пластинчатые Г41-1, Г41-2
– Фильтры пластинчатые Г41-1, Г41-2
– Фильтры щелевые на давление до 6,3Мпа

Инструкции по скачиванию паспорта:
Если Вы решили скачать документацию (паспорт) на пресс КВ2132 однокривошипный открытый – прочтите следующие инструкции:

Данный документ платный. Чтобы отправить документ в корзину нажмите на кнопку “купить”, расположенную ниже этого текста. Паспорт добавится в вашу корзину. Если Вы хотите добавить в корзину еще один или несколько документов – проследуйте в соответствующую категорию и закончите пополнение корзины.
Для скачивания документации Вам необходимо перейти в Вашу корзину, нажав кнопку “показать корзину”. Корзина находится в левом меню, сразу за разделом поиска паспортов. После ознакомления с выбранными документами в корзине – нажмите на кнопку “оформить заказ”. Если Вы зарегистрированный пользователь – введите свои данные, либо зарегистрируйтесь.
Для оплаты за паспорт выберите предпочитаемый способ оплаты. Если вас не устраивает ни один способ оплаты, предоставленный на портале – свяжитесь с нами по электронной почте, мы поможем вам осуществить платеж. Если вы оплачиваете документацию купонами – введите номер купона в соответствующее поле. Если вы хотите вместо оплаты совершить обмен – напишите нам, указав номер заказа и краткое описание предлагаемой вами документации.
Внимательно проверьте введенные данные и нажмите “подтвердить заказ”. После прохождения процедуры подтверждения оплаты заказа, на электронный адрес указанный Вами при регистрации придет ссылка, нажав которую Вы сможете скачать паспорт.
Если у Вас все равно возникли трудности со скачиванием или вопросы – проследуйте в раздел главного меню “Помощь по сайту”.

Удачного скачивания! И не забывайте оставлять отзывы о скачанных паспортах на оборудование – нам важно ваше мнение!


Запасные части для кривошипных прессов КД, КЕ, К2130С.

Пресс КД2122, в т.ч.:

1. Вал эксцентриковый КД2122Г (без втулки) шт.
2. Вал эксцентриковый КД2122Г (с втулкой) шт.
3. Втулка бронз. КД2122 шт.
4. Направляющая КД2122 к-т
5. Ползун КД2122 шт.
6. Шайба предохранительная КД2122 шт.
7. Шатун в СБ КД2122 шт.
8. Ремкомплект для Винта регулировочного, в т.ч.:
8.1. Винт регулировочный КД2122 шт.
8.2. Вкладыш КД2122-31-411 шт.
8.3. Опора КД2122Г 31В-409 шт.
9. Запчасти для муфты-тормоз УВ3135, в т.ч:
9.1. Пружина УВ3132-00Б-405 шт.
9.2. Кольцо079х085-36-2-1 КД2122 шт.

Пресс КД2124, в т.ч.:
1. Жгут КД2324Е-98-061(062) к-т
2. Запчасти для муфты-тормоз УВ3138, в т.ч:
2.1. Пружина УВ3138-00Б -405 шт. 18213
2.2. Манжета 125х155 ГОСТ 6969-54 шт.
2.3. Кольцо 095Х101 КД2124 шт.

Пресс КД2126, в т.ч.:
1. Букса КД2326-11И-105/106 К-т.
2. Вал эксцентриковый КД2126-23Е-001СБ шт.
3. Винт регулировочный КД2326-31И-407А шт.
4. Головка воздухоподводная 42Е-001 КД2326 шт.
5. Направляющая КД2326-31-106/107 к-т
6. Шатун в сборе КД2326-31И-050 шт.
7. Вкладыш к шатуну КД2326-31И-050 КД2326-31И-050/201-202 к-т
8. Пневмосдуватель КД2326 шт.
9. Эл.ниша КД2126 шт.
10. Запчасти для муфты-тормоз УВ3141, в т.ч.:
10.1. Диск муфты-тормоз в сборе УВ3141 КД2326 шт.
10.2. Втулка УВ3141-00-009/401 шт.
10.3. Втулка УВ3141-00-009/402 шт.
10.4. Сектора (накладки) фрикционные УВ3141-00009/801 КД2326 шт.
10.5. Пружина УВ3138-00А-405 шт.
10.6. Манжета УВ3141-00-802 шт.
10.7. Манжета 150х180 ГОСТ 6969-54 шт.
10.8. Кольцо 102-108-36-2-1 ГОСТ 9833-73 шт.

ПРЕСС КД2328, в т.ч.:
1. Вал эксцентриковый КД2328-23Е-001 СБ шт.
2. Винт регулировочный КД2328-31Е-051 шт.
3. Втулка КД2328-11-201А шт.
4. Направляющая КД2328-31Е-107А /108А к-т
5. Ползун КД2328-31И-1-101 шт.
6. Шатун в сборе 31И-050 СБ КД2128 шт.
7. Вкладыш к шатуну КД2128-31И-050 КД2328-31И-050/201-202 к-т
8. Запчасти для муфты-тормоз УВ3144,в т.ч.:
8.1. Диск опорный УВ3144-00-105 КД2328 шт.
8.2. Втулка УВ3144-00-009/401 шт.
8.3. Втулка УВ3144-00-009/402 шт.
8.4. Пружина УВ3138-00А-405 шт.
8.5. Манжета 170х200 ГОСТ 6969-54 шт.
8.6. Кольцо 135-140-36-2-1 ГОСТ 9833-73 шт.

КД

Запчасти к прессам КГ2132 КВ2132

Запчасти к прессам КД2122, КД2322

Запчасти к прессам КД2122 КД2322

Запчасти к станкам КД2124, КД2324

Запчасти к прессам КД2124 КД2324

Запчасти к прессам КД2126 КД2326

Запчасти к прессам КД2126 КД2326

Запчасти к прессам КД2128, КД2328

Запчасти к прессам КД2128 КД2328

Запчасти к прессам КД2130, КД2330

Запчасти к прессам КД2130 КД2330

Запчасти к прессам КД2126К КД2128К КД2328К КД2326К КД1426В КД1428В

КД2126К КД2128К КД2326К КД2328К КД1426В КД1428В

Запчасти к прессам КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А

КД2126Е, КД2128Е, КД2326Е, КД2328Е, КД1426А, КД1428А

Купить УВ3141-00Б-009 Диск в сборе УВ3141. Накладка фрикционная. Накладка УВ3141-00-009. Сектор КД2330-29-305 Педали ПЭ-1М. Педали ВК37К21Бугельное колесо КВ2132-32-301 Вал приёмный КГ2132-23-101 Маховик КГ2132-23-101 Под штамповая плита КГ2132-11-405-01 Ползун КГ2132-31-001 Предохранительная шайба КВ2132-31-403 Уравновешиватель КГ2132-34-001 Шатун в сборе КВ2132-32-303 в комплект входит (бронзовая втулка КВ2132-32-202 и шток КГ2132-31-404 Шкаф управления ПКЛ04 Эксцентриковая втулка КВ2132-32-302 Электрооборудование КГ2132-91-001 Букса левая в сборе КД2122-11Е-201 Букса правая в сборе КД2122-11Е-201 Вал эксцентриковый КД2122Г Винт регулировочный КД2122 Вкладыш КД2122-31-411 Клапан предохранительный пневматический Клапан К71-1-11 Клапан редукционный П-КРМ 122-16 Регулятор давления БВ57-34 Манометр МТ-2И Маслораспылитель П-МК06.16 Маслораспылитель В44-24 Маховик КД2122Е Муфта-тормоз УВ3135 УВ 3135 Направляющая КД2122 Насос плунжерный Г3-8Р Насос многоплунжерный Г3-8Р/100 Опора КД2122Г-31В-409 Пневмораспределитель У71-22А Клапан трёхходовой сдвоенный сблокированный У7122 Пневмоуравновешиватель Уравновешиватель КД2322, уравновешиватель КД2122 Ползун КД2122 Реле давления ВБ2. 12 Серьга КД2122.00 Фильтр-влагоотделитель П-МК01.16  Влагоотделитель В41-14 Шатун КД2122  Электропневмовентиль ВВ-351 Вентиль электропневматический ВВ-32 Вал эксцентриковый КД2124Е КД 2124Е Винт регулировочный КД2124-31И-407А Винт регулировочный КД2324 Вкладыш КД2124К-31И-201 Жгут КД2324Е-98-061(062) Клапан предохранительный пневматический  Клапан К71-1-11 Клапан редукционный П-КРМ 122-16 Регулятор давления БВ57-34 Манометр МТ-2И Маслораспылитель 121-25 Маслораспылитель В44-26 Муфта-тормоз УВ3138  УВ3138 Опора КД2124Е-31 Опора КД2124К-31И202 Плита подштамповая КД2324К Пневмораспределитель У71-24А      Клапан трёхходовой сдвоенный сблокированный У7124 Пневмоуравновешиватель Уравновешиватель КД2324, уравновешиватель КД2124 Реле давления ВБ2.12  Реле давления ВБ2-12  по запросу Фильтр-влагоотделитель П-МК01.16 Влагоотделитель В41-14 Шатун КД2124 Электропневмовентиль ВВ-351 Вентиль электропневматический ВВ-32

▷ 3d модели штамповочного пресса 【STLFinder 】

Штамповочный пресс

грабкад

Штамповочный пресс

Штамповочный пресс с дефлектором глушителя

грабкад

Поскольку я планирую изготовить несколько глушителей формы 1, для их изготовления было бы разумнее сделать пресс-отбойник. … Проект удался, и теперь я могу сделать набор дефлекторов за пару часов.

Штамповочный пресс WNL Design

вещьвселенная

Если вы нашли это полезным, пожалуйста, пожертвуйте столько, сколько, по вашему мнению, это стоит – напишите мне, чтобы обсудить. Это поможет покрыть время проектирования, обработки и т. д. Кроме того, прокомментируйте, чтобы помочь улучшить будущие проекты. … Спасибо, наслаждайтесь!

Кофейная ложка и штамп/пресс 50 мм

вещьвселенная

… Ложка и штамп в одном флаконе. … Размер ложки с наружным диаметром 45 мм Размер штампа с наружным диаметром 50 мм Подходит для капучинатора Содержит: 1 корпус в сборе, 1 ручку и ложку с соединением типа «ласточкин хвост». Я напечатал ручку и ложку отдельно. …Затем соединил их вместе.

Темпер/штамп/пресс для кофе, 51 мм

вещьвселенная

Дизайн полностью выполнен в Fusion 360. Нижний цилиндр имеет диаметр 51 мм и идеально подходит для кофейного фильтра/сито диаметром 52 мм. Эта конструкция была разработана для использования с кофемашиной Zelmer ZCM2052B / ZCM2052R (Piano 13Z014) — и она работает. Для окончательного использования мне пришлось…

Штамповочный пресс для футболок NeuKolln Berlin

прусапринтеры

Способ распечатать крышку люка без необходимости ехать в Берлин. …Подобно тому, как это делают здесь: https://www. youtube.com/watch?v=0iJ0bNWRZH0

Просто распечатайте это и используйте…

Штамповочный пресс для футболок NeuKolln Berlin

вещьвселенная

Способ распечатать крышку люка без необходимости ехать в Берлин. …Подобно тому, как делают здесь: https://www.youtube.com/watch?v=0iJ0bNWRZH0 Просто распечатайте это и используйте чернила для трафаретной печати, чтобы получить крутую выкройку рубашки 9.0003

Приспособление для прессования металлических штампов – три разных размера 4 мм, 6 мм, 9,5 мм

вещьвселенная

Это приспособления для прессования металлических штампов трех разных размеров. … Используйте их, чтобы устойчиво удерживать штамп во время штамповки рисунка на нужном материале с помощью молотка или пресса. … Существует конструкция приспособления для металлических штампов диаметром 4 мм, 6 мм и 9,5 мм.

Пресс для бургеров (только штамп)

вещьвселенная

В моем прессе для бургеров не было пресс-штампа, поэтому я создал его и распечатал на 3D-принтере. … Я напечатал его из Prusament Jet Black PETG и отшлифовал, чтобы удалить все линии слоев, чтобы он был полностью безопасен для пищевых продуктов.

Промышленный механический пресс-штамповочный станок КВ2132 3D модель

cgtrader

Компьютерная модель кривошипно-механического пресса типа КВ2132 представляет собой очень проработанный, детализированный вариант штамповочного станка с достаточно большим набором показателей, которые безусловно могут быть реализованы в направлении графики при определенных. ..

Промышленный механический пресс-штамповочный станок КВ2132 3D модель

cgtrader

Компьютерная модель кривошипно-механического пресса типа КВ2132 представляет собой очень проработанный, детализированный вариант штамповочного станка с достаточно большим набором показателей, которые безусловно могут быть реализованы в направлении графики при определенных…

Промышленный механический пресс-штамповочный станок КВ2132 3D модель

cgtrader

Компьютерная модель кривошипного механического пресса типа КВ2132 представляет собой очень проработанный, детализированный вариант штамповочного станка с достаточно большим набором показателей, которые безусловно могут быть реализованы в направлении графики при определенных. ..

Пресс для пиццы «4 в 1» со штампом

вещьвселенная

Пресс для котлет 4-в-1 с штампом для мяса, помогающим закрепить котлету

Штамп штурмовика для печатного станка для игрушек

вещьвселенная

… файл OpenScad, чтобы вы могли делать свои собственные штампы. Подробные инструкции см. ниже. Примечание. Для фактической печати штампом нам было проще нанести краску пальцем непосредственно на штамп, чем использовать валик, являющийся частью пресса.

Рельефный штамп рабочего пресса

вещьвселенная

Индивидуальная версия http://www. thingiverse.com/thing:140343 Создано с помощью настройщика! …http://www.thingiverse.com/apps/customizer/run?thing_id=140343 инструкции Используя следующие параметры:…

Пресс-штемпель для гамбургеров, ребристый

вещьвселенная

Эта штука была сделана в Tinkercad. …Редактируйте его онлайн https://tinkercad.com/things/iATHQ1iP2Jv

Штамп для гамбургеров Patty Press Flat

вещьвселенная

Эта штука была сделана в Tinkercad. …Редактировать онлайн https://tinkercad.com/things/2YiHGz6GtXV

Гидравлический пресс-штамповочный станок для формовки металлического листа 3D модель

cgtrader

Гидравлический штамповочный пресс для формовки листового металла. Производство промышленных металлоконструкций. …

Промышленный механический пресс-штамповочный станок AV6230 3D модель

cgtrader

Если перечислять основные, то есть размоточное устройство, подающее устройство, приемное устройство, электродвигатели, пульт управления, промышленные ограждения, сам пресс-машина, ну и конечно детально моделируется сам штамповочный механизм , который…

Ручка ящика органайзера для старых принтеров

вещьвселенная

Не смог купить новую ручку в магазине, так что да… Я напечатал ее на 3D-принтере. напечатал его с толщиной слоя 0,1 мм и заполнением 50% черным АБС-пластиком После шлифовки и ацетона выглядит неплохо. Нижняя ручка на фото оригинальная, а верхняя…

Пресс

грабкад

Нажмите

Нажмите

грабкад

Пресс

Пресс

грабкад

пресс

пресс

грабкад

Пресс

Пресс

грабкад

пресс

пресс

грабкад

Нажмите

Нажмите

грабкад

пресс

пресс

грабкад

пресс

пресс

грабкад

ПРЕСС

Пресс

грабкад

Пресса

Centre Parcs De Kempervennen in Westerhoven

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
