Размеры квадратных металлических труб

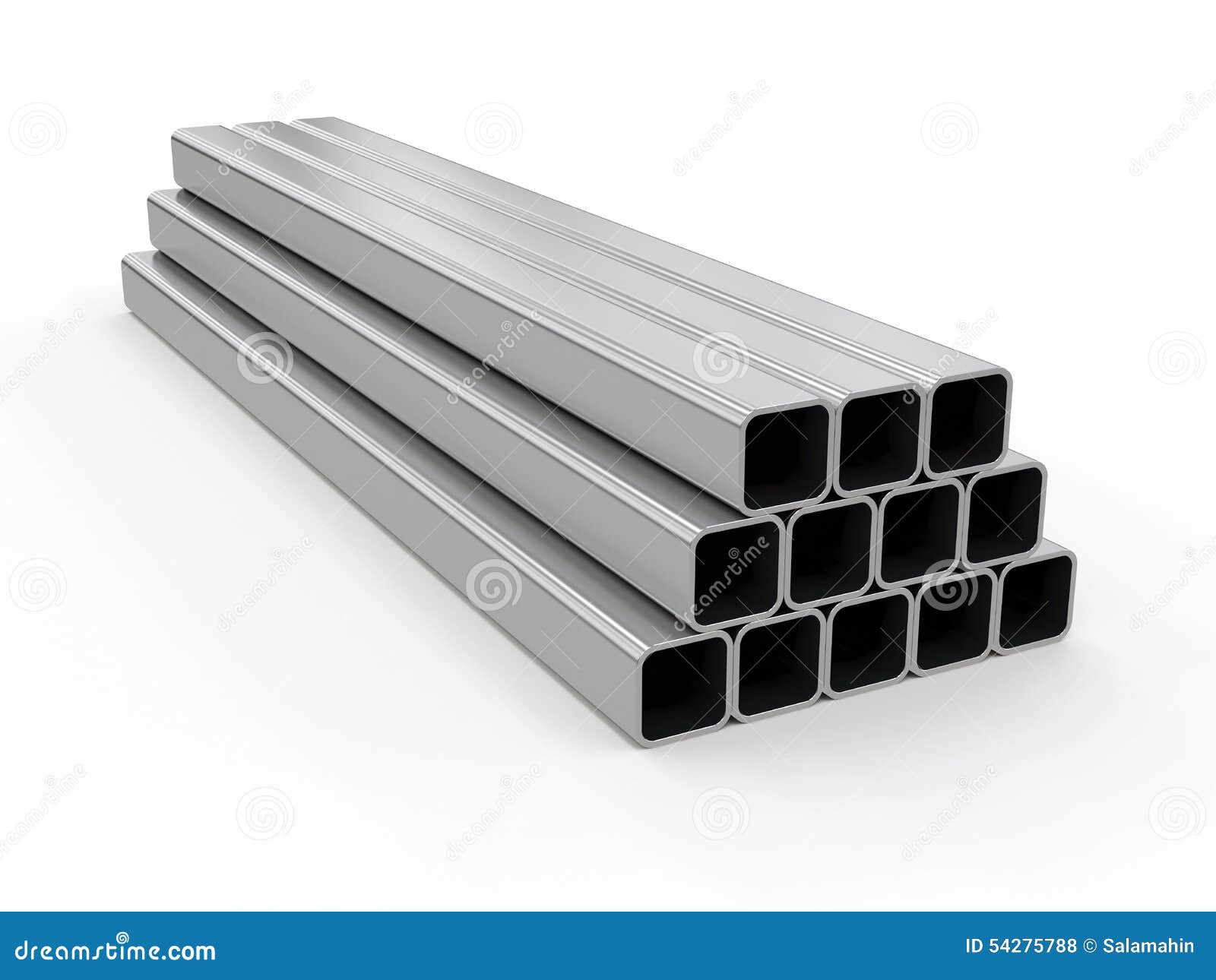

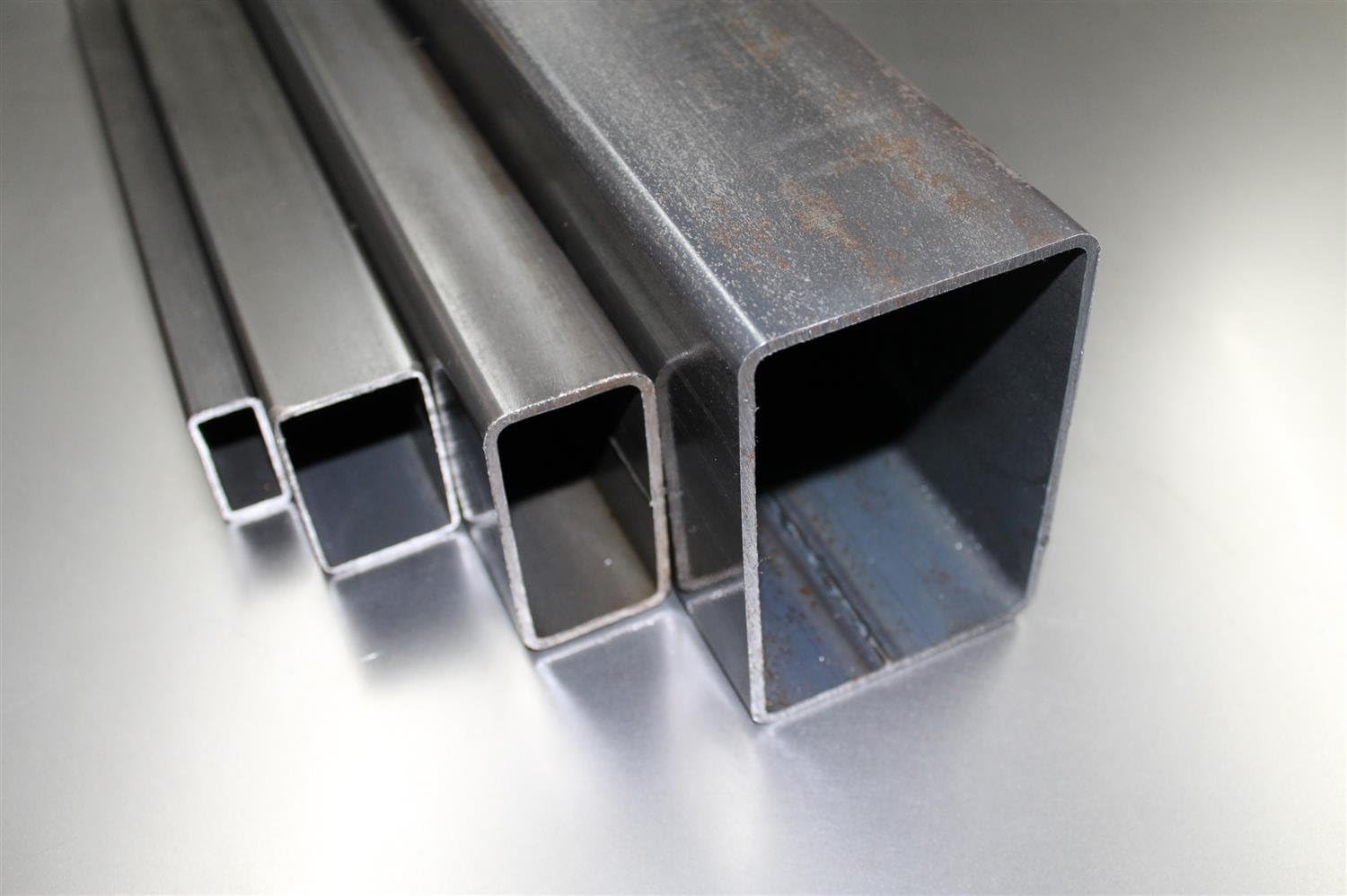

Квадратные трубы – особенная разновидность трубного проката. Они отличаются тем, что сечение их представляет собой правильный квадрат.
Назначение труб
Прежде чем говорить о размерах таких изделий, необходимо уяснить, зачем же собственно нужны трубы такой нетрадиционной формы. Все дело в том, что используются они не для транспортировки сред, как в случае с трубами круглого поперечного сечения, а в строительных целях. Их применяют в качестве каркаса для различных зданий и сооружений. Полая труба, имея те же габариты, что и цельнометаллический прокат, значительно легче, да и дешевле.
В среднем, масса профильной трубы меньше, чем масса цельнометаллического проката на 30-40 процентов. Арифметика проста: меньше металла – ниже стоимость. При всем этом, по прочности и надежности квадратные трубы не уступают металлическому брусу.
Естественно, что все описанные характеристики имеют место, если квадратная труба изготавливается по разработанным ГОСТам.
Контроль размеров: причины, особенности
Как уже было отмечено, квадратные трубы должны производиться с ориентиром на ГОСТы, а вернее, с полным соблюдением ГОСТов. Почему это необходимо?
Все дело в том, что профильная труба, используемая при сооружении каркаса, в будущем, когда здание будет полностью готово, начнет подвергаться серьезным нагрузкам. Таким образом, любое отклонение от ГОСТа приведет к тому, что здание может просто рухнуть. Трубы не смогут выдержать нагрузки, которая закладывалась при проектировании.
Нельзя говорить и о том, что если труба, например, толще, чем предусмотрено ГОСТом – это хорошо. Это тоже плохо. Так как толстая труба имеет больший, чем предусмотрено, вес. То есть, и сама конструкция будет тяжелее. А это тоже может повлиять на её надежность.
В итоге: только полное соответствие ГОСТу – залог надежности.
От чего зависят размеры квадратных труб?
Начнем с того, что профильные трубы имеют следующие основные параметры:- высота;
- ширина;
- толщина стенок.
Все они зависят от того, каким способом производится изделие. В промышленности насчитывается три способа производства:
- горячая деформация;
- тоже деформация, но холодная;
- способ с использованием сварки.
Горячий прокат
При таком способе производства заготовка из стали разогревается до высоких температур и прокатывается специальными вальцами, в результате чего получается труба с круглым сечением. Она считается неким полуфабрикатом. Далее, такой полуфабрикат направляется в специальный пресс, который и придает трубе окончательную форму. Изделие остужают и доводят до идеала калибрующими вальцами. В конце, трубу еще раз нагревают до состояния, которое называется точкой формирования зерна. После этого, труба медленно остывает на воздухе. Последняя из описанных процедур применяется для того, чтобы снять напряжение с кристаллической решетки стали.
ГОСТ говорит, что, если все сделано правильно, то сторона квадрата не может быть меньше 6 мм. Кстати, в описываемой ситуации применяется ГОСТ 8639-82, который устанавливает и максимальную длину стороны квадрата – 180 мм. Для труб с прямоугольным сечением предусмотрены несколько большие габариты, но речь сейчас не о них.
Толщина стенки также устанавливается указанным документом. Минимум – 4 мм, а максимум – 14 мм.
Длина трубы также не может быть произвольной. Она должна находиться в пределах от 4 до 12,5 м.
Холоднокатаные тубы
Если труба производится методом холодного проката, то процесс предусматривает следующие этапы:
- создание заготовки;
- производство полуфабриката, который создается, как и в предыдущем случае, в форме трубы с круглым сечением;
- придание полуфабрикату квадратной формы при помощи пресса;
- калибровка.
Можно говорить о том, что квадратная труба, произведенная методом холодного проката, несколько изящнее, чем горячекатаная труба. Минимальная длина стороны квадрата – 10 мм, максимальная – 120 мм.
Под такие габариты подгоняется около 33 типоразмеров. Это много.
Если говорить про толщину стенок, то она может находиться в пределах: от 1 до 8 мм. Установление именно таких пределов говорит о том, что холоднокатаная труба используется не во всех случаях, а только в тех ситуациях, где нужно изделие с достаточно тонкими стенками.
Длина подобных труб может составлять от 1,5 до 11 м.
Сварные трубы
Данный вид труб изготавливается следующим образом:
- формируется мерная заготовка;
- создается полуфабрикат. Для этого лист гнется под форму сечения трубы;
- производится сварка шва;
- осуществляется калибровка изделия на вальцах.
Производители подчеркивают, что наличие шва не сильно ослабляет жесткость. Называются цифры в 5-10 процентов.
Метод производства обеспечивает уникальное достижение: толщина стенок изделия может составлять 1-5 мм, при том, что длина стороны будет от 10 до 100 мм.
Труба может иметь длину от 1,5 до 9 м.
Таким образом, каждый из трех способов производства труб, а вернее – изделия, полученные каждым из трех способов, имеют свои особенности и предназначены для использования в тех или иных ситуациях. Где-то необходимы профильные трубы с тонкими стенками, а где-то используют трубы по принципу: чем толще, тем надежнее. В любом случае, металлические квадратные трубы – это те изделия, которые просто незаменимы в строительстве. Если в других отраслях постепенно отказываются от металла, то в данном направлении без металла никуда.
Как называется труба квадратная
Таблица всех размеров профильной трубы по ГОСТу

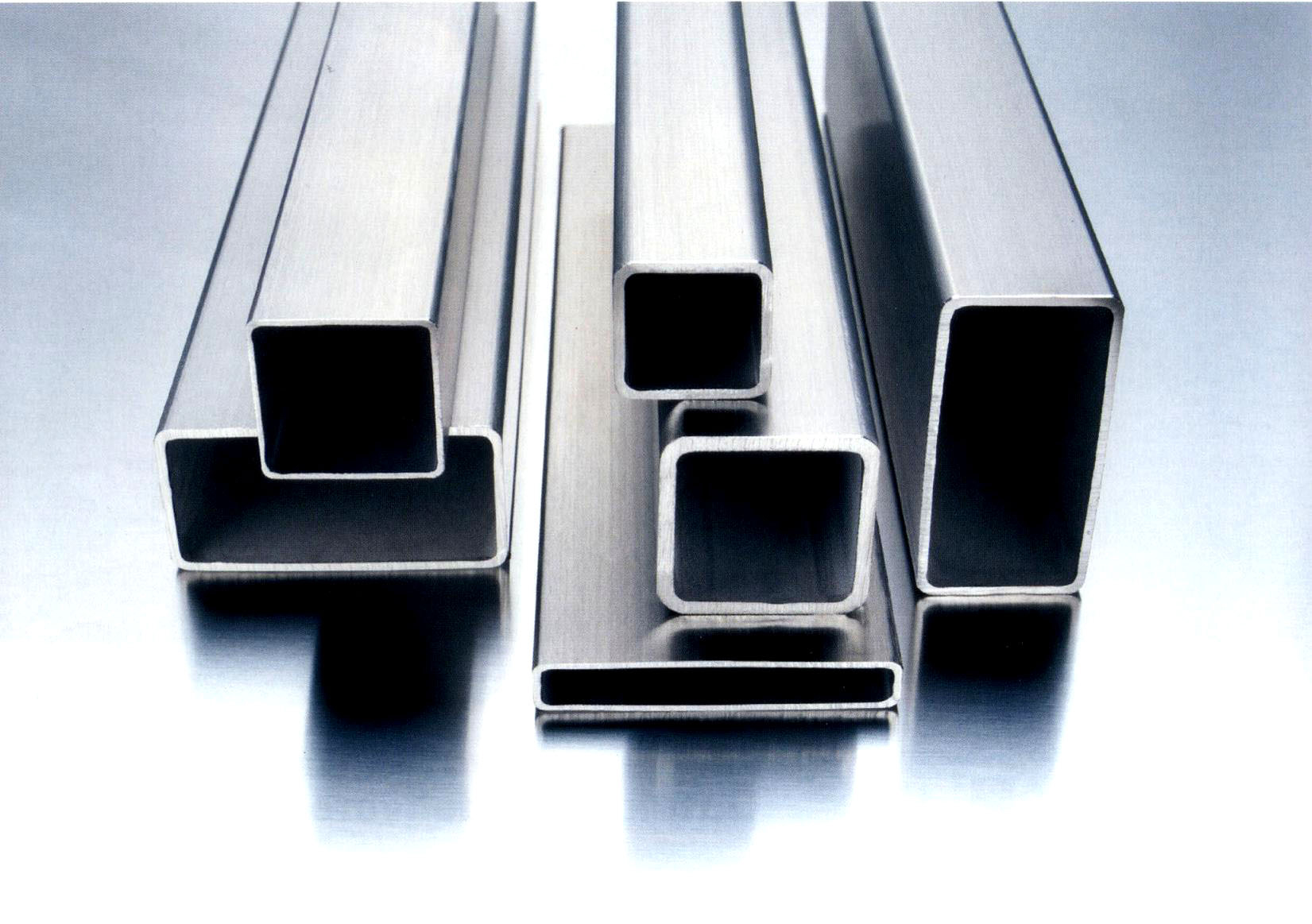

Одним из видов современного листового металлопроката являются профильные трубы. Они имеют сечение, отличное от круглого. Могут быть овальными, квадратными, прямоугольными и иметь различную толщину стенок.
Фото: tda34.ruДелаются из листов углеродистой или низкоуглеродистой стали, для уменьшения массы изделия используется алюминий. Для повышения эксплуатационных свойств и придания лучшего внешнего вида ее оцинковывают.
Размеры профильных труб
В зависимости от формы , могут быть следующие размеры:
Квадратная
- сечение: 1010 мм — 180180 мм.
- толщина стенки: 0.8 мм — 14.0 мм.
Прямоугольная
- сечение: 1510 мм — 180150 мм.
- толщина стенки: 0.8 мм — 12.0 мм.
Овальная
- сечение: 63 мм — 7222 мм.
- толщина стенки:
0.5 мм — 2.5 мм.
Профильная труба — таблица
Квадратного сечения ГОСТ 8639-82:
Размеры bxh, мм | Толщина стенки, t, мм | Масса 1м, кг | Метров в 1 тонне |
Труба квадратная 10х10 | 1,0 | 0,269 | 3717,5 |
Труба квадратная 15х15 | 1,0 | 0,426 | 2347,4 |
1,5 | 0,605 | 1652,9 | |
Труба квадратная 20х20 | 1,0 | 0,583 | 1715,3 |
1,5 | 0,841 | 1189,1 | |
2,0 | 1,075 | 930,2 | |
Труба квадратная 25х25 | 1,0 | 0,740 | 1351,4 |
1,5 | 1,070 | 934,6 | |
2,0 |
1,390 | 719,4 | |
2,5 | 1,680 | 595,2 | |
3,0 | 1,950 | 512,8 | |
Труба квадратная 30х30 | 2,0 | 1,700 | 588,2 |
2,5 | 2,070 | 483,1 | |
3,0 | 2,420 | 413,2 | |
3,5 | 2,750 | 363,6 | |
4,0 | 3,040 | 328,9 | |
Труба квадратная 35х35 | 2,0 | 2,020 | 495. |
2,5 | 2,460 | 406,5 | |
3,0 | 2,890 | 346,0 | |
3,5 | 3,300 | 303,0 | |
4,0 | 3,670 | 272,5 | |
5,0 | 4,370 | 228,8 | |
Труба квадратная 40х40 | 2,0 | 2,330 | 429.2 |
2,5 | 2,850 | 350,9 | |
3,0 | 3,360 | 297,6 | |
3,5 | 3,850 | 259,7 | |
4,0 | 4,300 | 232,6 | |
5,0 | 5,160 | 193,8 | |
6,0 | 5,920 | 168,9 | |
Труба квадратная 42х42 | 3,0 | 3,550 | 281,7 |
3,5 | 4,070 | 245,7 | |
4,0 | 4,560 | 219,3 | |
5,0 | 5,470 | 182,8 | |
6,0 | 6,300 | 158,7 | |
Труба квадратная 45х45 | 3,0 | 3,830 | 261,1 |
3,5 | 4,400 | 227,3 | |
4,0 | 4,930 | 202,8 | |
5,0 | 5,940 | 168,4 | |
6,0 | 6,860 | 145,8 | |
7,0 | 7,690 | 130,0 | |
8,0 | 8,430 | 118,6 | |
Труба квадратная 50х50 | 3,0 | 4,310 | 232,0 |
3,5 | 4,940 | 202,4 | |
4,0 | 5,560 | 179,9 | |
5,0 | 6,730 | 148,6 | |
6,0 | 7,800 | 128,2 | |
7,0 | 8,790 | 113,8 | |
8,0 | 9,690 | 103,2 | |
Труба квадратная 60х60 | 3,5 | 6,040 | 165,6 |
4,0 | 6,820 | 146,6 | |
5,0 | 8,300 | 120,5 | |
6,0 | 9,690 | 103,2 | |
7,0 | 11,000 | 90,9 | |
8,0 | 12,200 | 82,0 | |
Труба квадратная 70х70 | 4,0 | 8,070 | 123,9 |
5,0 | 9,870 | 101,3 | |
6,0 | 11,570 | 86,4 | |
7,0 | 13,190 | 75,8 | |
8,0 | 14,710 | 68,0 | |
Труба квадратная 80х80 | 4,0 | 9,330 | 107,2 |
5,0 | 11,440 | 87,4 | |
6,0 | 13,460 | 74,3 | |
7,0 | 15,380 | 65,0 | |
8,0 | 17,220 | 58,1 | |
Труба квадратная 90х90 | 5,0 | 13,000 | 76,9 |
6,0 | 15,340 | 65,2 | |
7,0 | 17,580 | 56,9 | |
8,0 | 19,730 | 50,7 | |
Труба квадратная 100х100 | 6,0 | 17,220 | 58,1 |
7,0 | 19,780 | 50,6 | |
8,0 | 22,250 | 44,9 | |
9,0 | 24,620 | 40,6 | |
Труба квадратная 110х110 | 6,0 | 19,110 | 52,3 |
7,0 | 21,980 | 45,5 | |
8,0 | 24,760 | 40,4 | |
9,0 | 27,450 | 36,4 | |
Труба квадратная 120х120 | 6,0 | 20,990 | 47,6 |
7,0 | 24,180 | 41,4 | |
8,0 | 27,270 | 36,7 | |
9,0 | 30,280 | 33,0 | |
Труба квадратная 140х140 | 6,0 | 24,760 | 40,4 |
7,0 | 28,570 | 35,0 | |
8,0 | 32,290 | 31,0 | |
9,0 | 35,930 | 27,8 | |
Труба квадратная 150х150 | 7,0 | 30,770 | 32,5 |
8,0 | 34,810 | 28,7 | |
9,0 | 38,750 | 25,8 | |
10,0 | 42,610 | 23,5 | |
Труба квадратная 180х180 | 8,0 | 42,340 | 23,6 |
9,0 | 47,230 | 21,2 | |
10,0 | 52,030 | 19,2 | |
12,0 | 61,360 | 16,3 | |
14,0 | 70,330 | 14,2 |
Прямоугольного сечения (ГОСТ 8645-68):
Размеры bxh, мм | Толщина стенки, S, мм | Масса 1м, кг | Метров в 1 тонне |
Труба прямоугольная 15х10 | 1,0 | 0,348 | 2873,6 |
1,5 | 0,488 | 2049,2 | |
2,0 | 0,605 | 1652,9 | |
Труба прямоугольная 20х10 | 1,0 | 0,426 | 2347,4 |
1,5 | 0,605 | 1652,9 | |
2,0 | 0,762 | 1312,3 | |
Труба прямоугольная 20х15 | 1,0 | 0,505 | 1980,2 |
1,5 | 0,723 | 1383,1 | |
2,0 | 0,919 | 1088,1 | |
2,5 | 1,090 | 917,4 | |
Труба прямоугольная 25х10 | 1,0 | 0,505 | 1980,2 |
1,5 | 0,723 | 1383,1 | |
2,0 | 0,919 | 1088,1 | |
2,5 | 1,090 | 917,4 | |
Труба прямоугольная 25х15 | 1,0 | 0,583 | 1715,3 |
1,5 | 0,841 | 1189,1 | |
2,0 | 1,080 | 925,9 | |
2,5 | 1,290 | 775,2 | |
Труба прямоугольная 30х10 | 1,0 | 0,583 | 1715,3 |
1,5 | 0,841 | 1189,1 | |
2,0 | 1,080 | 925,9 | |
2,5 | 1,290 | 775,2 | |
3,0 | 1,480 | 675,7 | |
Труба прямоугольная 30х15 | 1,0 | 0,661 | 1512,9 |
1,5 | 0,959 | 1042,8 | |
2,0 | 1,230 | 813,0 | |
2,5 | 1,480 | 675,7 | |
3,0 | 1,710 | 584,8 | |
Труба прямоугольная 30х20 | 1,0 | 0,740 | 1351,4 |
1,5 | 1,080 | 925,9 | |
2,0 | 1,390 | 719,4 | |
2,5 | 1,680 | 595,2 | |
3,0 | 1,950 | 512,8 | |
Труба прямоугольная 35х15 | 1,5 | 1,080 | 925,9 |
2,0 | 1,390 | 719,4 | |
2,5 | 1,680 | 595,2 | |
3,0 | 1,950 | 572,8 | |
3,5 | 2,200 | 454,5 | |
Труба прямоугольная 35х20 | 1,5 | 1,190 | 840,3 |
2,0 | 1,550 | 645,2 | |
2,5 | 1,880 | 531,9 | |
3,0 | 2,190 | 456,6 | |
3,5 | 2,470 | 404,9 | |
Труба прямоугольная 35х25 | 1,5 | 1,310 | 763,4 |
2,0 | 1,700 | 588,2 | |
2,5 | 2,070 | 483,1 | |
3,0 | 2,420 | 413,2 | |
3,5 | 2,750 | 363,6 | |
Труба прямоугольная 40х15 | 2,0 | 1,550 | 645,2 |
2,5 | 1,880 | 531,9 | |
3,0 | 2,190 | 456,6 | |
3,5 | 2,470 | 404,9 | |
4,0 | 2,730 | 336,3 | |
Труба прямоугольная 40х20 | 2,0 | 1,700 | 588,2 |
2,5 | 2,070 | 483,1 | |
3,0 | 2,420 | 413,2 | |
3,5 | 2,750 | 363,6 | |
4,0 | 3,050 | 327,9 | |
Труба прямоугольная 40х25 | 2,0 | 1,860 | 537,6 |
2,5 | 2,270 | 440,5 | |
3,0 | 2,660 | 375,9 | |
3,5 | 3,020 | 331,1 | |
4,0 | 3,360 | 297,6 | |
Труба прямоугольная 40х30 | 2,0 | 2,020 | 495,0 |
2,5 | 2,470 | 404,9 | |
3,0 | 2,890 | 346,0 | |
3,5 | 3,300 | 303,0 | |
4,0 | 3,680 | 271,7 | |
Труба прямоугольная (42)х20 | 2,0 | 1,770 | 565,0 |
2,5 | 2,150 | 465,1 | |
3,0 | 2,520 | 396,8 | |
3,5 | 2,860 | 349,6 | |
4,0 | 3,170 | 315,4 | |
Труба прямоугольная 45х20 | 2,0 | 1,860 | 537,6 |
2,5 | 2,270 | 440,5 | |
3,0 | 2,660 | 375,9 | |
3,5 | 3,020 | 331,1 | |
4,0 | 3,360 | 297,6 | |
Труба прямоугольная 45х30 | 2,0 | 2,170 | 460,8 |
2,5 | 2,660 | 375,9 | |
3,0 | 3,130 | 319,5 | |
3,5 | 3,570 | 280,1 | |
4,0 | 3,990 | 250,6 | |
Труба прямоугольная 50х25 | 2,0 | 2,170 | 460,8 |
2,5 | 2,660 | 375,9 | |
3,0 | 3,130 | 319,5 | |
3,5 | 3,570 | 280,1 | |
4,0 | 3,990 | 250,6 | |
Труба прямоугольная 50х30 | 2,0 | 2,320 | 431,0 |
2,5 | 2,860 | 349,6 | |
3,0 | 3,360 | 297,6 | |
3,5 | 3,850 | 259,7 | |
4,0 | 4,300 | 232,5 | |
Труба прямоугольная 50х35 | 2,0 | 2,490 | 401,6 |
2,5 | 3,090 | 323,6 | |
3,0 | 3,600 | 277,8 | |
3,5 | 4,120 | 242,7 | |
4,0 | 4,620 | 216,4 | |
Труба прямоугольная 50х40 | 2,0 | 2,650 | 377,3 |
2,5 | 3,250 | 307,7 | |
3,0 | 3,830 | 261,0 | |
3,5 | 4,390 | 227,8 | |
4,0 | 4,930 | 202,8 | |
Труба прямоугольная 60х25 | 2,5 | 3,050 | 327,9 |
3,0 | 3,600 | 277,8 | |
3,5 | 4,120 | 242,7 | |
4,0 | 4,620 | 216,4 | |
5,0 | 5,550 | 180,1 | |
Труба прямоугольная 60х30 | 2,5 | 3,250 | 307,7 |
3,0 | 3,830 | 261,0 | |
3,5 | 4,390 | 227,8 | |
4,0 | 4,930 | 202,8 | |
5,0 | 5,940 | 168,3 | |
Труба прямоугольная 60х40 | 3,0 | 4,300 | 232,5 |
3,5 | 4,940 | 202,4 | |
4,0 | 5,560 | 179,9 | |
5,0 | 6,730 | 148,6 | |
Труба прямоугольная 70х30 | 3,0 | 4,300 | 232,5 |
3,5 | 4,940 | 202,4 | |
4,0 | 5,560 | 179,9 | |
5,0 | 6,730 | 148,6 | |
6,0 | 7,800 | 128,2 | |
Труба прямоугольная 70х40 | 3,0 | 4,780 | 209,2 |
3,5 | 5,490 | 182,1 | |
4,0 | 6,190 | 161,6 | |
5,0 | 7,510 | 133,1 | |
6,0 | 8,750 | 114,2 | |
Труба прямоугольная 70х50 | 3,0 | 5,250 | 190,5 |
3,5 | 6,040 | 165,6 | |
4,0 | 6,820 | 146,6 | |
5,0 | 8,300 | 120,5 | |
6,0 | 9,690 | 103,2 | |
Труба прямоугольная 80х40 | 3,0 | 5,250 | 190,5 |
3,5 | 6,040 | 165,6 | |
4,0 | 6,820 | 146,6 | |
5,0 | 8,300 | 120,5 | |
6,0 | 9,690 | 103,1 | |
7,0 | 10,990 | 91,0 | |
Труба прямоугольная 80х50 | 3,0 | 5,720 | 174,8 |
3,5 | 6,590 | 151,7 | |
4,0 | 7,440 | 134,4 | |
Труба прямоугольная 80х60 | 3,5 | 7,140 | 140,0 |
4,0 | 8,070 | 123,9 | |
5,0 | 9,870 | 101,3 | |
6,0 | 11,570 | 86,4 | |
7,0 | 13,190 | 75,8 | |
Труба прямоугольная 90х40 | 3,5 | 6,590 | 151,7 |
4,0 | 7,440 | 134,4 | |
5,0 | 9,080 | 110,1 | |
6,0 | 10,630 | 94,1 | |
7,0 | 12,090 | 82,7 | |
Труба прямоугольная 90х60 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба прямоугольная 100х40 | 4,0 | 8,070 | 123,9 |
5,0 | 9,870 | 101,3 | |
6,0 | 11,570 | 86,4 | |
7,0 | 13,190 | 75,8 | |
Труба прямоугольная 100х50 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба прямоугольная 100х70 | 4,0 | 9,960 | 100,4 |
5,0 | 12,220 | 81,8 | |
6,0 | 14,400 | 69,4 | |
7,0 | 16,480 | 60,7 | |
Труба прямоугольная 110х40 | 4,0 | 8,700 | 114,9 |
5,0 | 10,650 | 93,9 | |
6,0 | 12,510 | 79,9 | |
7,0 | 14,290 | 70,0 | |
Труба прямоугольная 110х50 | 4,0 | 9,330 | 107,1 |
5,0 | 11,440 | 87,4 | |
6,0 | 13,460 | 74,3 | |
7,0 | 15,380 | 65,0 | |
Труба прямоугольная 110х60 | 4,0 | 9,960 | 100,4 |
5,0 | 12,220 | 81,8 | |
6,0 | 14,400 | 69,4 | |
7,0 | 16,480 | 60,7 | |
Труба прямоугольная 120х40 | 5,0 | 11,440 | 87,4 |
6,0 | 13,460 | 74,3 | |
7,0 | 15,380 | 65,0 | |
8,0 | 17,220 | 58,1 | |
Труба прямоугольная 120х60 | 5,0 | 13,000 | 76,9 |
6,0 | 15,340 | 65,2 | |
7,0 | 17,580 | 56,9 | |
8,0 | 19,730 | 50,7 | |
Труба прямоугольная 120х80 | 5,0 | 14,580 | 68,6 |
6,0 | 17,220 | 58,0 | |
7,0 | 19,780 | 50,5 | |
8,0 | 22,250 | 45,0 | |
Труба прямоугольная 140х60 | 5,0 | 14,580 | 68,6 |
6,0 | 17,220 | 58,0 | |
7,0 | 19,780 | 50,5 | |
8,0 | 22,250 | 44,9 | |
Труба прямоугольная 140х80 | 5,0 | 16,150 | 61,9 |
6,0 | 19,110 | 52,3 | |
7,0 | 21,980 | 45,5 | |
8,0 | 24,760 | 40,3 | |
Труба прямоугольная 140х120 | 6,0 | 22,880 | 43,7 |
7,0 | 26,370 | 37,9 | |
8,0 | 29,780 | 33,6 | |
9,0 | 33,100 | 30,2 | |
Труба прямоугольная 150х80 | 6,0 | 20,050 | 49,9 |
7,0 | 23,080 | 43,3 | |
8,0 | 26,010 | 38,4 | |
9,0 | 28,860 | 34,6 | |
10,0 | 31,620 | 31,6 | |
Труба прямоугольная 150х100 | 6,0 | 21,930 | 45,6 |
7,0 | 25,280 | 39,6 | |
8,0 | 28,530 | 35,0 | |
9,0 | 31,690 | 31,6 | |
10,0 | 34,760 | 28,8 | |
Труба прямоугольная 180х80 | 7,0 | 26,370 | 37,9 |
8,0 | 29,780 | 33,6 | |
9,0 | 33,100 | 30,2 | |
10,0 | 36,330 | 27,5 | |
12,0 | 42,520 | 23,5 | |
Труба прямоугольная 180х100 | 8,0 | 32,290 | 31,0 |
9,0 | 35,930 | 27,8 | |
10,0 | 39,470 | 25,3 | |
12,0 | 46,290 | 21,6 | |
Труба прямоугольная 180х150 | 8,0 | 38,570 | 25,9 |
9,0 | 42,990 | 23,3 | |
10,0 | 47,320 | 21,1 | |
12,0 | 55,710 | 17,9 |
Маркировка — условные обозначения таблицы: b — ширина, h — высота, t — толщина стенки, R — радиус наружного закругления.
Фото: bydom.ruУсловное обозначение гнутого сварного прямоугольного профиля высотой 180 мм, шириной 100 мм, толщиной стенки 5 мм из стали для строительных конструкций С245 по ГОСТ 27772 будет выглядеть следующим образом: При диаметре трубы, меньшем 820 мм, применяется один горизонтальный шов, при большем диаметре уже используются два вертикальных и один горизонтальный шов.
Преимущества и применениеК преимуществам ПТ относятся: малый вес при значительной длине, прочность и устойчивость к физическим воздействиям, практически не деформируются, у них небольшая стоимость, имеют широкую сферу применения и хорошие эксплуатационные свойства. Применяются профильные изделия в частном и промышленном строительстве. Используются во время ремонта и для возведения металлоконструкций, например, для постройки сараев, теплиц, беседок, навесов, гаражей, ворот, при строительства детских площадок, для возведения более масштабных каркасов. Могут применяться и для создания бытовых товаров, мебели.
Что такое труба?
Обновлено: 16.05.2020, Computer Hope
Труба может относиться к любому из следующего:
1. Что касается памяти компьютера, то канал – это временная секция памяти компьютера, способная связывать два или более компьютерных процессора для повышения общей эффективности компьютера.
2. Канал может относиться к кабелю, используемому для передачи больших объемов данных одному или нескольким людям в Интернете.Термин «труба» используется в названиях компаний, таких как FatPipe , которые предоставляют доступ в Интернет, и в жаргоне, например, « огромная труба », для обозначения кого-то с большой пропускной способностью. Смотрите наши магистральные и магистральные страницы для получения дополнительной информации.
3. Также называемая вертикальной полосой , трубка является клавишей компьютерной клавиатуры “|” представляет собой вертикальную линию, иногда изображаемую с пробелом. Этот символ находится на той же клавише клавиатуры QWERTY США, что и клавиша обратной косой черты.
Где трубка на клавиатуре?
Ниже представлен обзор клавиатуры компьютера с выделенной синим цветом клавиши вертикальной черты. Также нередко эта клавиша находится непосредственно под клавишей Backspace и над клавишей Enter.
Как создать трубу
Создание | символ на клавиатуре США
На английских клавиатурах ПК и Mac вертикальная черта находится на той же клавише, что и клавиша обратной косой черты. Он расположен над клавишей Enter (клавиша возврата) и под клавишей Backspace.Нажатие и удерживание клавиши Shift при нажатии клавиши трубы создает трубу.
Создание | символ на смартфоне или планшете
Чтобы создать символ цитаты на смартфоне или планшете, откройте клавиатуру, перейдите в раздел цифр (123), затем (# + =) или символов (симв.), Затем нажмите | символ.
Для чего используется канал на компьютере?
Компьютерное программирование
При программировании двойная труба “||” используется для представления логического оператора ИЛИ.
Использование трубы в качестве разделителя
Также нередко один или несколько вертикальных символов используются в качестве разделителя в текстовом файле.
Разделитель команд
При использовании канала в командной строке он может перенаправить вывод одной команды на ввод другой.
Какой другой символ на трубке?
На клавиатурах США клавиша вертикальной черты используется совместно с клавишей обратной косой черты, которая может отображаться рядом с символом трубы или под ним.
Термины клавиатуры, термины запоминания, сантехника, термины программирования
.14 известных городских площадей по всему миру (с картой и фотографиями)
Почти в каждом городе есть какая-то площадь, служащая важной цели как место социальных и коммерческих встреч. Обычно они окружены магазинами, ресторанами и мэрией. В их центре часто находится фонтан, памятник или статуя. Но помимо этого сходства у городских площадей есть своя уникальная история. Сегодня мы смотрим на одни из самых известных городских площадей по всему миру.
14.Plaza Mayor
Самая известная площадь Мадрида, Испания. Эта впечатляющая городская площадь является одной из основных остановок любого туристического визита. Первоначально построенная за пределами городских стен, Plaza Mayor принимала корриды, рынки, симфонии, футбольные матчи и казни. Статуя Филиппа III находится посередине напротив красиво расписанного Каса-де-ла-Панадерия, бывшей штаб-квартиры гильдии пекарей.
13. Plaza de Mayo
flickr / David StanleyПлощадь Пласа-де-Майо, ставшая ареной революции 25 мая 1810 года, приведшей к обретению независимости, является центром политической жизни Буэнос-Айреса и, возможно, Аргентины.Несколько основных достопримечательностей города расположены вокруг площади, включая Кабильдо (городской совет в колониальную эпоху). В центре площади Пласа-де-Майо находится Майская пирамида, старейший национальный памятник Буэнос-Айреса. На площади с 1977 года собираются Матери Пласа-де-Майо со знаками и фотографиями desaparecidos, их детей, которые подверглись насильственному исчезновению военной хунтой.
12. Трафальгарская площадь
Трафальгарская площадь – большая городская площадь в Лондоне, посвященная победе лорда Горацио Нельсона над флотом Наполеона в Трафальгарской битве в 1805 году.Центральный памятник на площади – единственная высокая колонна, на которой стоит фигура Нельсона, смотрящая на Лондон. Его памятник окружен четырьмя колоссальными львами и серией больших фонтанов. Гораздо больше, чем просто открытая площадь, Трафальгарская площадь является одной из самых известных городских площадей в Соединенном Королевстве и стала общественным и политическим местом для посетителей и жителей Лондона.
11. Zocalo
flickr / mdanysРасположенная в самом сердце исторического центра Мехико, Сокало – одна из самых больших площадей в мире.Он окружен кафедральным собором на севере и Национальным дворцом на востоке, а также рядом других исторических зданий. В центре расположен огромный мексиканский флаг, который каждый день торжественно опускают и поднимают. Городская площадь была местом сбора мексиканцев со времен ацтеков, так как здесь проводились мексиканские церемонии.
10. Гранд-Плас
Гран-Плас (или Гроте Маркт) – центральная городская площадь Брюсселя в Бельгии. Он окружен ратушами гильдий, городской ратушей и пекарней.Наряду с Атомиумом и Писающим мальчиком, площадь является самым важным туристическим центром Брюсселя. Каждые два года в августе на Гран-Плас на несколько дней устраивают огромный «цветочный ковер». Миллионы разноцветных бегоний украшены узорами, покрывающими большую часть площади.
9. Староместская площадь
Расположенная между Вацлавской площадью и Карловым мостом, Староместская площадь Праги летом часто бывает переполнена туристами и местными жителями. Городская площадь, построенная в различных архитектурных стилях, включая готический Тынский собор и церковь Святого Николая в стиле барокко, является оазисом для путешественников, утомленных узкими улочками Праги. Среди множества церквей туристы могут найти на этой площади Астрономические часы, а с башни Старой ратуши открывается панорамный вид на Старый город.
8. Piazza San Marco
.Завершение площади
“ Завершение квадрата ” – вот где мы …
… возьмем квадратное уравнение вот так: | и превратите в это: | |
топор 2 + bx + c = 0 | a (x + d ) 2 + e = 0 |
Для тех, кто спешит, могу сказать, что: d = b 2a
и: e = c – b 2 4a
Но если у вас есть время, позвольте мне показать вам, как « Complete the Square » самостоятельно.
Завершение площади
Допустим, у нас есть простое выражение, например x 2 + bx. Если дважды указать x в одном выражении, это может усложнить жизнь. Что мы можем сделать?
Что ж, немного вдохновившись геометрией, мы можем преобразовать это, например:
Как видите x 2 + bx можно переставить почти в квадрат …
… и мы можем завершить квадрат с помощью (б / 2) 2
В алгебре это выглядит так:
x 2 + bx | + (б / 2) 2 | = | (х + б / 2) 2 |
«Заверши квадрат» |
Итак, добавив (b / 2) 2 , мы можем завершить квадрат.
И (x + b / 2) 2 имеет x только один раз , что проще в использовании.
Сохранение баланса
Теперь … мы не можем просто прибавить (b / 2) 2 без и вычесть ! В противном случае меняется вся стоимость.
Итак, давайте посмотрим, как это сделать правильно на примере:
Начать с: | |
(в данном случае b равно 6) | |
Завершите квадрат: | |
Также вычтите из нового члена | |
Упростите это, и готово. | |
Результат:
x 2 + 6x + 7 = (x + 3) 2 – 2
И теперь x появляется только один раз, и наша работа сделана!
Быстрый подход
Вот быстрый способ получить ответ. Вам может понравиться этот метод.
Сначала подумайте о желаемом результате: (x + d) 2 + e
После расширения (x + d) 2 получаем: x 2 + 2dx + d 2 + e
Теперь посмотрим, сможем ли мы превратить наш пример в эту форму, чтобы обнаружить d и e
Пример: попробуйте уместить x
2 + 6x + 7 в x 2 + 2dx + d 2 + eТеперь мы можем «форсировать» ответ:
- Мы знаем, что 6x должно быть 2dx, поэтому d должно быть 3
- Затем мы видим, что 7 должно стать d 2 + e = 9 + e, поэтому e должно быть −2
И получаем тот же результат (x + 3) 2 – 2, что и выше!
Теперь давайте посмотрим на полезное приложение: решение квадратных уравнений. ..
Решение общих квадратичных уравнений путем заполнения квадрата
Мы можем заполнить квадрат до , решив квадратного уравнения (найти, где оно равно нулю).
Но общее квадратное уравнение может иметь коэффициент a перед x 2 :
топор 2 + bx + c = 0
Но с этим легко справиться … просто разделите все уравнение сначала на «а», а затем продолжайте:
х 2 + (б / а) х + в / а = 0
ступеньки
Теперь мы можем решить квадратное уравнение за 5 шагов:
- Шаг 1 Разделите все члены на a (коэффициент x 2 ).
- Шаг 2 Переместите числовой член ( c / a ) в правую часть уравнения.
- Шаг 3 Заполните квадрат в левой части уравнения и уравновесите его, добавив такое же значение в правую часть уравнения.
Теперь у нас есть что-то похожее на (x + p) 2 = q, которое решается довольно легко:
- Шаг 4 Извлеките квадратный корень из обеих частей уравнения.
- Шаг 5 Вычтите число, которое остается в левой части уравнения, чтобы найти x .
Примеры
Хорошо, помогут несколько примеров!
Пример 1: Решить x
2 + 4x + 1 = 0Шаг 1 в этом примере можно пропустить, так как коэффициент x 2 равен 1
Шаг 2 Переместите числовой член в правую часть уравнения:
х 2 + 4х = -1
Шаг 3 Заполните квадрат в левой части уравнения и уравновесите его, прибавив такое же число к правой части уравнения.
(б / 2) 2 = (4/2) 2 = 2 2 = 4
х 2 + 4х + 4 = -1 + 4
(x + 2) 2 = 3
Шаг 4 Извлеките квадратный корень из обеих частей уравнения:
x + 2 = ± √3 = ± 1,73 (до 2 знаков после запятой)
Шаг 5 Вычтем 2 с обеих сторон:
х = ± 1,73 – 2 = -3.73 или -0,27
А вот и интересная и полезная штука. В конце шага 3 у нас было уравнение: (x + 2) 2 = 3 Это дает нам вершину (точка поворота) x 2 + 4x + 1: (-2, -3) |
Пример 2: Решить 5x
2 – 4x – 2 = 0Шаг 1 Разделите все члены на 5
х 2 – 0.8х – 0,4 = 0
Шаг 2 Переместите числовой член в правую часть уравнения:
x 2 – 0,8x = 0,4
Шаг 3 Заполните квадрат в левой части уравнения и уравновесите его, прибавив то же число к правой части уравнения:
(б / 2) 2 = (0,8 / 2) 2 = 0,4 2 = 0,16
х 2 – 0.8x + 0,16 = 0,4 + 0,16
(х – 0,4) 2 = 0,56
Шаг 4 Извлеките квадратный корень из обеих частей уравнения:
x – 0,4 = ± √0,56 = ± 0,748 (до 3 знаков после запятой)
Шаг 5 Вычтем (-0,4) с обеих сторон (другими словами, прибавим 0,4):
x = ± 0,748 + 0,4 = -0,348 или 1,148
Почему «Завершить квадрат»?
Зачем заполнять квадрат, если мы можем просто использовать квадратичную формулу для решения квадратного уравнения?
Что ж, одна причина приведена выше, где новая форма не только показывает нам вершину, но и упрощает ее решение.
Также бывают случаи, когда форма ax 2 + bx + c может быть частью большего вопроса и переставить его как a (x + d ) 2 + e дает решение проще, потому что x появляется только один раз.
Например, «x» может быть функцией (например, cos (z) ), и его перестановка может открыть путь к лучшему решению.
Также завершение квадрата является первым шагом в выводе квадратной формулы
Считайте его еще одним инструментом в вашем наборе математических инструментов.
Сноска: значения “d” и “e”
Как я получил значения d и e из верхней части страницы?
И вы заметите, что у нас есть:
а (х + г) 2 + е = 0
Где: d = б 2a
и: e = c – б 2 4a
Прямо как вверху страницы!
.Труба профильная квадратная
Труба профильная квадратная Industriel par defaut pour les produits specifiques ! NO DELETE !Этот вид труб практически никогда не используется при возведении и монтаже инженерных коммуникаций. Труба профильная квадратная представляет из себя полый стержень с различным сечением.
Этот вид труб практически никогда не используется при возведении и монтаже инженерных коммуникаций. Труба профильная квадратная представляет из себя полый стержень с различным сечением. Их используют в качестве арматуры для строительства сооружений или как конструктивный элемент, поэтому и называются они профильными.
Какие бывают трубы профильные квадратные
Трубы профильные квадратного сечения – металлические брусья широко используется в строительстве за счет того, что имеет четыре ребра жесткости при малом удельном и без значительных изменений на сгиб. Основная часть нагрузки при изгибах приходится на крайние бортовые участки, а середина при этом не страдает от ее воздействия. Благодаря этому труба профильная квадратная и получила право на применение ее в строительстве как основной армирующий материал.Что касается сортамента, то трубы профильные квадратные ГОСТ8639-82 производятся:
- бесшовные горячедеформированные;
- бесшовные холоднодеформированные;
- электросварные трубы;
- электросварные холоднодеформированные.
Внешний вид
Стальная профильная квадратная труба в сечении выглядит как квадрат округленной формы по краям и нашла свое широкое применение в бытовом и промышленном строительстве. Особенно при возведении таких элементов конструкции как: колонны, башни, опоры или вышки. А наличие в конструкции трубы профильной квадратной ГОСТ 8639-82 плоских граней делает монтаж этих конструкций простым и удобным, невзирая на то, какой метод при этом используется даже, включая сварочные работы. Профильные трубы квадратного сечения это достойная замени в использовании таких строительных металлических материалов как: уголок, металлическая балка или швеллер.Сфера применения и преимущества
Трубы профильные квадратные, вес которых намного меньше чем в представленных выше материалах нашел свое прямое и основное применение и в сельском хозяйстве. Из него возводятся различные каркасы для животноводческих строений или теплиц. Особенно широко в этих целях применяется труба профильная квадратная 40×40.А при строительстве различных строительных элементов в частном строительстве, то здесь труба профильная квадратная размеры применяется как основной материал для возведения: гаражных ворот, навесов, парников, заборов. При изготовлении металлических дверей любой сложности уникальным строительным материалом каркаса являются трубы профильные квадратные, вес которых делают ее немного легче, не теряя своей прочности чем с любым другим аналогом металлопроката.
В мебельной отрасли труба квадратная профильная 40×40 используется для производства металлокаркасов медицинского и другого назначения, павильонов, всевозможных столов и стеллажей, при производстве щитков или металлоконструкций для детских площадок. И все это благодаря тому, что металлопрокат указанной категории имея квадратное сечение обладает высокой прочностью и жесткостью, при малом удельном весе. Размеры квадратной профильной трубы, поступающие из заводов, делают ее простой и удобной при транспортировке на объект назначения.
Недостатки трубы профильной квадратной
Главным, основным и единственным недостатком этого вида металлопроката есть то, что она производится из черного металла. Следовательно, она подвергается коррозийным процессам. Но чтобы этого избежать ее можно сверху специальным слоем цинка. Правда стоимость ее при этом значительно увеличится. При использовании в частном строительстве ее часто просто покрывают сверху краской, что также замедляет процесс коррозии.Узнайте больше
проф труба в истре, профильная труба в истре, квадратная труба в истре -Статьи
Профильной называется труба, сечение которой не является круглым. Наиболее популярны трубы квадратного и прямоугольного видов сечения. Благодаря современным технологиям такой материал получил широкое распространение в строительстве, производстве и ремонте.
Возводимые из профильных труб конструкции обладают небольшим весом и высокой прочностью к различным эксплуатационным нагрузкам. Монтаж таких конструкций производится в короткие сроки, так как не требует возведения специального фундамента. Это позволяет существенно экономить время и финансовые средства.
Изготовление и материалы
Основными материалами для производства профильных труб являются сталь и алюминий. Трубы изготавливают на специальных прокатных линиях, где металлическую заготовку формуют горячим либо холодным способом до получения профиля необходимого размера. Способ формовки не оказывает существенного влияния на прочностные характеристики трубы. Часть труб покрывается защитным порошковым или полимерным покрытием, предотвращающим появление коррозии.
Сферыры применения
Профильные трубы используют для постройки каркасов зданий, различных опор и перекрытий. В частном строительстве из профильных труб возводят заборы, перила, беседки, навесы. Кроме того, алюминиевые трубы применяют при производстве мебели, оконных и дверных рам, а также в автомобильной промышленности.
Профильные трубы из нержавеющей либо обычной стали, имеющей защитное полимерное покрытие, используют при строительстве бассейнов и подземных помещений. При прокладке газопроводов и водопроводов профильные трубы используют только в качестве каналов, обеспечивающих защиту помещенных в них коммуникаций. Для газовых или водопроводных магистралей такие трубы использовать нельзя, так как они не выдерживают высокого внутреннего давления и обладают меньшим объемом, чем их аналоги с круглым сечением.
Особенности и преимущества
Профильные трубы обладают хорошей стойкостью к изгибам благодаря боковым граням, служащим ребрами жесткости. Такая особенность позволяет использовать их при возведении конструкций, испытывающих высокие механические или ветровые нагрузки.
К преимуществам профильных труб относится удобство их перевозки и хранения, а также простота монтажа и малый вес.
Прекрасные практические характеристики профильных труб позволяют им оставаться одним из самых популярных строительных и производственных материалов.
Профильная труба
Уважаемые инженеры и строители монтажных компаний, Промышленное снабжение предлагает для вас профильную трубу самых разных типоразмеров. Наша компания металлопроката имеет деловую связь с розничными, и с оптовыми покупателями, благодаря этому приобрести данную трубу в каком угодно объеме и любым необходимым диаметром можно прямо сейчас сейчас. Покупая такую трубу, вы можете быть полностью уверенны в её качестве, трубы ихготовлены строго согласно ГОСТу . Легальность распространение этой продукции подтвержденно соответствующими сертификатами.
Такие трубы могут использоваться в самых разных отраслях. Благодаря своему долгому сроку службы трубы применяют в котельных установках для создания циркуляции горячей воды. Данные трубу используют как на нефтеперерабатывающих заводах, так и на нефтяных платформах. Доставка воды из подземных скважин. Отопления система жилых зданий целиком сделана из таких труб, а также они используются для прокладки подземных коммуникаций.
В ассортимент привозимых металлических труб имеется такой вид, который называется профильной трубой. Технические характеристики даной трубы всегда имели отличиттельные черты как долгий срок службы и очень высокой механической прочностью примерно как труба профильная и износостойкостью, а производства дает возможность выпуска подобных трубы любых диаметров как небольших, так и крупных, с разной толщиной стенок трубы.
Углеродистая сталь является основой при изготовлении такой трубы, которая используется в сфере поставок таких ресурсов как газ, нефть, уверенно работает во время отопительного сезона как жилых помещений так и в промышленных зданий. К тому же электросварная труба не доставит вам проблем при стыковой сварке, что значительно ускорит сам монтажа.
Используется в создании газопровода и нефтепровода. Используются такие трубы разных диаметров, наиболее крупного диаметра под землёй. Мы привезем заказ в самые кротчайшие сроки.
Звоните и заказываете! У нас трубы только наивысшего качества от проверенных временем поставщиков. Мы всегда внимательно смотрим за стоимостью металлопроката в городе Москва, благодооря чему предлагаем самые выгодные низкие цены на данный вид трубы.
Труба профильная Уфа. Профильные трубы в Уфе от производителя
Используется при строительстве сооружений из металлических конструкций разного уровня сложности: навесов, лестниц, ангаров, теплиц, терминалов и т.д. Виды профильных труб Уфа
|
Профильная труба Уфа
Купить профильную трубу сегодня достаточно просто, эта продукция широко представлена как на рынках строительных материалов, так и в каталогах виртуальных магазинах в интернет-сети. Группа ЧТПЗ является одним из лидеров отечественного рынка производителей труб и трубопроводов, чье качество неизменно признается потребителями.
Квадратная, прямоугольная, овальная, треугольная или любая другая конфигурация сечения полого трубного изделия, отличающимся от традиционного круглого, называется профильной трубой. Благодаря измененной форме сечения, увеличивающей площадь касания, конструкции из стали получают дополнительную прочность. Стальные профильные трубы устойчивы к механическим повреждениям, высоким и низким температурам. Срок службы зависит от типа металла, из которого они изготовлены:
- Железоуглеродистые и оцинкованные – 15-20 лет
- Нержавеющие – 25-30 лет
- Медные – от 80 лет
Труба профильная в магазинах доступна оптом и в розницу, обычно цена указывается за погонный метр профильной трубы, но может быть рассчитана в тоннах (т) и килограммах (кг). Чем ниже требования к эксплуатационным характеристикам стальной продукции, тем дешевле конечное изделие. В сравнении со стоимостью других видов проката – относительно недорогая (дешевая) продукция, для которой доступна оптовая и розничная (в штуках) продажа.
Сферы применения
Профильные трубы активно используются при строительстве зданий и сооружений, возведении объектов индустрии рекламы и дизайна, в машиностроении, тяжелой и легкой промышленности:
- металлических конструкций домов, павильонов, тепличных комплексов, заборов
- каркасов рекламных конструкций
- спортивных площадок, остановок общественного транспорта
- вентиляционных отводов, оконных рам и др.
Для определения прайса на строительные работы и применяемые материалы используют не классический метр, а единицу, которая называется погонный метр.
Технология изготовления
Профильные трубы изготавливаются из стали или пластика. Металлические профили предлагаются из нержавейки, черной (углеродистой) или легированной стали, алюминия и меди. На Первоуральском Новотрубном заводе Группы ЧТПЗ используют следующие марки сталей: 09Г2С, 10ХСНД, СТ3СП, СТ2ПС, 10, 20Х, 20, 40Х, 30, 35, 45, 50 (всего 12 штук).
По способу производства металлопрофильные трубы подразделяются на: холоднодеформированные и горячедеформированные, электросварные и бесшовные.
Профильные трубы изготавливаются профилированием круглой электросварной трубы с помощью формовочных вальцов, которые, оказывая давление на поверхность труб с различных сторон, придают изделию нужный профиль. Чтобы придать трубе форму квадрата (прямоугольника), используют станки с 4 вальцами, а для овала достаточно 2 вальцов.
Труба AISI 304 цена | ООО “АртСтальУрал”
Труба AISI 304 — это труба нержавеющей марки стали. Сталь трубы AISI 304 называется кислотостойкой за счет того, что на ее поверхности находится специальный оксидный слой. Этот оксидный слой придает материалу устойчивость при соприкосновении с некоторыми химическими смесями и веществами. Поверхность стального полотна может быть как матовой, так и шлифованной или зеркальной, это зависит от самого метода обработки листа. Такая сталь отлично выдерживает температуру до 900 градусов Цельсия, однако данное свойство действует только короткий промежуток времени. Так же стальное полотно хорошо сваривается и обладает своего рода «пластичностью». Самым ярким преимуществом данного материала является сопротивление коррозии (даже там, где имеются порезы и царапины).
Жаропрочные трубы AISI 304 активно используются как в промышленности, так и для проведения коммуникаций на крупных и мелких жилых объектах. Они весьма долговечны, неприхотливы в уходе, легко монтируются. Универсальность труб AISI 304 доказывает и повышенный спрос потребителей. Такие трубы имеют разный диаметр и длину, могут быть как круглыми, так и квадратными. Полный ассортимент труб нержавеющих AISI 304 можно всегда посмотреть в специальном прайсе.
Цена на трубу AISI 304Стоимость трубы AISI 304 будет зависеть от размера и формы. При этом оптовые поставки обходятся значительно дешевле розничных. Цена на трубу AISI 304 в Екатеринбурге, Перми, Челябинске, Тюмени, Сургуте, Ижевске напрямую зависит от курса доллара и определяется в зависимости от диаметра и поверхностным характеристикам (матовая или зеркальная). Точные цены лучше всего узнавать напрямую у закупщика, однако, если вы приобретаете нержавеющие трубы AISI 304 в специализированном магазине, стоит рассчитывать на большую накрутку за счет того, что в поставке оборудования в таком случае участвуют несколько посредников.
Выгодно и быстро приобрести трубу марки AISI 304 можно через компанию ООО «АртСтальУрал». Мы предлагаем широкий ассортимент продукции по самым привлекательным ценам и осуществляем транспортировку заказов по всей России. Перевозка крупногабаритных грузов для нас не является проблемой, так как компания имеет собственный автопарк.
Если Вам нужна труба нержавеющая Российского производства, то можете перети на страницу. указанную ниже
←Перейти на страницу труба нержавеющая Россия — 08х/12х18н10т
В чем разница между TS и HSS?
Большинству из нас этот вопрос может показаться глупым. Полый структурный профиль, или HSS, – это то же самое, что и стальная труба, или TS, верно? На самом деле мне задали именно этот вопрос, поэтому я чувствую, что может потребоваться короткое объяснение. Стальные трубы или стальные трубы – это то, что мы использовали в США для описания замкнутого стального профиля – будь то прямоугольной, квадратной или круглой формы. Эти секции обычно производятся в США в соответствии со спецификацией ASTM A500.В Канаде типичная спецификация – CSA G40. Вы даже можете увидеть историю этого термина в названии организации, созданной для продвижения стальных труб: Steel Tube Institute.
Труба – это нечто совершенно иное (потому что она производится по другой спецификации), но это тема другого дня.
В Канаде, Европе и Азии типичная номенклатура этих закрытых стальных профилей или труб всегда представляла собой некоторые вариации полых структурных профилей.В некоторых местах существуют варианты SHS (квадратное полое сечение), RHS (прямоугольное полое сечение) и CHS (круглое полое сечение).
В начале 1990-х годов Американский институт стальных конструкций (AISC) решил перейти с TS на HSS, чтобы соответствовать требованиям остального мира. Начиная со второго издания AISC LRFD Steel Construction Manual (серебряный двухтомный набор), обозначение полых структурных профилей было установлено как правильный способ обозначать стальные трубы.Это также совпало с публикацией «Руководства по соединениям из быстрорежущей стали черного цвета », опубликованного совместно AISC и Институтом стальных труб.
Следующий вопрос: «Почему я больше не могу получать определенные размеры TS?» Ответ прост: тот размер, который вы ищете, больше не производится. Этот вопрос обычно возникает, когда инженер обращается к более раннему изданию Руководства по стальным конструкциям AISC . Индустрия HSS определенно развивалась с течением времени, и некоторые размеры приходили и уходили, поэтому не все размеры, перечисленные, скажем, в девятом выпуске зеленого ASD, все еще производятся.Если у вас возникли проблемы с поиском размера, я рекомендую вам посетить страницу доступности стали на веб-сайте AISC, чтобы узнать, кто может производить этот размер, если есть. Небольшое предостережение: тот факт, что размер указан в базе данных или в руководстве, не означает, что он легко доступен. Для некоторых размеров требуется минимальный объем производства. Чтобы быть абсолютно уверенным, что размер, который вы рассматриваете, легко доступен, свяжитесь с производителем HSS, прежде чем выставлять эти чертежи на торги. Я действительно знаю дружелюбную трубную мельницу, которая может предложить некоторую помощь.Не стесняйтесь обращаться ко мне по адресу [email protected].
Поставщик труб из нержавеющей стали – Круглые и прямоугольные трубы
Для производства труб из нержавеющей стали используются три основных вида нержавеющей стали. Аустенитные нержавеющие стали обладают самой высокой коррозионной стойкостью, но самой низкой структурной прочностью. Ферритные стали менее устойчивы к коррозии, чем аустенитные стали, но более прочны. Мартенситные стали – самые прочные доступные нержавеющие стали, но они обладают самой слабой коррозионной стойкостью.Гибриды ферритной и аустенитной стали также становятся все более распространенными.
Трубки из нержавеющей сталиТрубки доступны не только с цилиндрической, квадратной и прямоугольной геометрией, но также с овальными, треугольными, шестиугольными и спиральными.
Трубки из нержавеющей стали обычно изготавливаются из стали марки 304 или 316. Сталь марки 304 устойчива к нагреванию и коррозии, ее легко сваривать. Сталь марки 316 содержит молибден, а также хром, который обеспечивает лучшую коррозионную стойкость по сравнению со сталью 304 и лучше выдерживает экстремально высокие температуры.
Трубки из нержавеющей стали отличаются друг от друга и подходят для разных случаев использования. По сравнению с трубами у трубок тоже есть преимущества и недостатки:
- Плюсы. Трубки имеют более гладкие соединения с менее острыми углами и, следовательно, менее турбулентный поток жидкости. Трубки лучше сопротивляются утечкам, чем трубы, и могут выдерживать более высокое давление. Их также проще устанавливать, обслуживать и модифицировать.
- Минусы. Трубки дороже труб и требуют больше времени для изготовления.
Отрасли промышленности, которые используют трубы из нержавеющей стали для своих применений, включают:
- Приборы
- Автомобильные детали
- Детали самолетов
- Строительство
- Обработка пищевых продуктов
- Мебель
- Медицинское оборудование
- Конструкционные детали
- Водный транспорт
Трубы и трубки переносят жидкость, и они достаточно похожи, чтобы эти термины часто использовались как синонимы.Однако между трубами и трубками есть существенные различия:
- Труба Размер ориентирован на пропускную способность и внутренний диаметр трубы. Стандартные размеры труб измеряются с использованием системы определения номинального внешнего диаметра.
- Размер трубы больше связан с конструкционной прочностью, поэтому трубы измеряются на основе их фактического внешнего диаметра, а не номинального внешнего диаметра. Это особенно важно для приложений, требующих узкой и точной ширины, например, для подкожных инъекций.
Stainless Shapes, Inc. производит различные трубы из нержавеющей стали, стали и никелевых сплавов. Наши трубки обладают превосходной структурной прочностью и коррозионной стойкостью, что делает их идеальными для использования с химическими веществами, кислотами, соленой и пресной водой. Мы предлагаем как круглые, так и прямоугольные / квадратные трубы:
- Круглые . Круглые трубы часто используются в деталях автомобилей, полой мебели и в качестве перил на коммерческих и промышленных объектах.
- Прямоугольник / квадрат. Прямоугольные и квадратные трубы, популярные для строительства в стиле ар-деко, эстетически привлекательны, но при этом остаются достаточно прочными, чтобы укреплять здания.
Stainless Shapes, Inc. является ведущим поставщиком труб из нержавеющей стали. У нас есть 25-летний опыт в обеспечении конкурентоспособных цен, быстрой доставки и первоклассного обслуживания клиентов. У нас есть офисы продаж в Иллинойсе и Флориде, а также возможность доставки в любую точку США.Мы специализируемся на труднодоступных и нестандартных элементах – если их у нас нет или мы не можем создать, мы найдем их для вас.
Нержавеющие профили сертифицированы ISO, и наши филиалы в отрасли распределения металла включают Американское общество инженеров-механиков, Американское общество сварщиков, Ассоциацию дистрибьюторов стали и Ассоциацию труб и труб FMA.
Чтобы узнать больше или запросить расценки, свяжитесь с нашими офисами во Флориде или Иллинойсе сегодня. С нетерпением ждем сотрудничества с вами!
Механические трубки vs.Структурные трубы
Не все стальные трубы одинаковы.
Хотя это может показаться само собой разумеющимся, две основные категории продукции для трубной стали оставляют место для путаницы.
Наиболее распространенными типами стальных трубчатых изделий являются механические или конструкционные изделия. Знание различий между механическими трубками и конструкционными трубками поможет вам лучше описать свои потребности производителю и получить нужный продукт.
Что это за отличия? И какие элементы в обоих случаях вызывают путаницу?
Давайте посмотрим, как производители классифицируют их.
Механические трубки Vs. Структурные трубы: сходства
На первый взгляд, механические и конструкционные трубы имеют много общего. Вот почему их легко перепутать или, что еще хуже, использовать неправильно.
Что касается сходства, то форма трубки – это общий атрибут, который они оба разделяют. К наиболее распространенным формам относятся:
Следует отметить, что механические трубки часто имеют множество других форм, например, шестиугольников.
Если материал достаточно прочен, чтобы выдерживать нагрузку на конструкцию, оба типа трубок могут быть изготовлены из следующих материалов:
Оба типа могут быть изготовлены после изготовления (хотя это будет зависеть от материала и гальванизации). Изготовлено:
- Резка
- Пробивка
- Штамповка
- Сварка
- Прочие вторичные услуги
Оба измеряются внутренними размерами (I.D.), внешними размерами (O.D.) и калибр (толщина стенки).
Оба могут также использоваться в конструкциях – хотя механические трубы используются только в очень легких конструкционных приложениях.
Ключевые отличия между механическими и конструкционными трубами
Недвижимость | Приложения | |
Механическая трубка | Жесткие допуски, точные характеристики | Машины и инструменты – автомобильные, сельскохозяйственные и др. |
Конструкционная труба | Прочность и долговечность | Использование с высокими нагрузками – здания, инфраструктура и т. Д. |
Разница между двумя типами трубок заключается в двух основных характеристиках:
- Недвижимость
- Приложения
1. Недвижимость
Механические трубки производятся в соответствии со строгими допусками и спецификациями (ASTM A513).Механические трубки требуют гораздо большей точности, чем конструкционные. Поскольку его приложения, как правило, более чувствительны, чем поддержание здания, его химический состав, размеры и требования строго определены и соблюдаются.
Бесшовные механические трубки могут помочь избежать слабых мест в компоненте. Бесшовные трубы не подвергаются сварке и, следовательно, не особо подвержены коррозии и т.п.
К конструкционным трубам, однако, предъявляются более строгие требования (ASTM A500).Поскольку его конечное использование является чисто конструктивным, этот тип трубок должен быть прежде всего прочным и долговечным. Жесткие допуски и внешний вид менее важны. Конструкционную трубу часто называют HSS, или полыми конструкционными секциями.
2. Приложения
Очевидно, что основное различие между изделиями из механической и конструкционной трубной стали заключается в том, как они используются.
Механические трубки используются в различных приложениях, требующих специальных измерений, а также в конструкциях с очень низкими напряжениями. .Механические трубки чаще всего используются в машинах и инструментах для всех отраслей промышленности, от автомобильной до сельского хозяйства.
Другие распространенные применения механических трубок включают:
- Опоры для солнечных панелей
- Детали конвейерной ленты
- Промышленное оборудование
- Игровое оборудование
- Тепличные конструкции
- Запчасти для ресторанов, кухонь и общепита
- Больничные койки и медицинское оборудование
- Навесы и прочие стенды для отдыха
- Инструменты для дома и сада
Структурные трубы используются в более высоконапряженных, длительных, коррозионных конструкциях. Общие приложения включают:
- Инфраструктура (дороги, мосты, строения)
- Строительное оборудование Знак
- поддерживает
- Буровые и подводные платформы
- Каркас безопасности
Изделия из стальных труб для механического или конструкционного назначения?
Как узнать, являются ли изделия из стальных труб механическими или конструктивными? Как узнать, какой из них вам нужен?
Если ваша трубка не поддерживает здание и не терпит ударов от ее использования, у вас, вероятно, есть механическая трубка на руках.Если он поддерживает здание или выдерживает суровые погодные условия, скорее всего, это структурная труба.
Сравнение механических и конструкционных трубок в конечном итоге не имеет значения для вашей чистой прибыли. Тем не менее, это может помочь вам быть более точным при описании ваших потребностей производителю.
(Примечание редактора: эта статья была первоначально опубликована в марте 2016 года и недавно была обновлена.)
Покупка стальной трубы для изготовления
Конструкционная стальная труба широко используется в производстве для бездорожья, поскольку она обеспечивает высокую прочность по отношению к весу.Мы написали несколько историй о производстве металла с использованием труб и листовой стали и надеемся вдохновить наших читателей сделать то же самое. Но покупка стали и стальных труб для вашего проекта внедорожника может быть пугающим и дорогостоящим для тех, кто не делал этого раньше. Конечно, вы можете купить в местном магазине бытовой техники кусок мягкой стали длиной от 3 до 4 футов, но вы заплатите за это немалые деньги (условно говоря), а от 3 до 4 футов далеко не уйти, когда дело дойдет. на строительство внедорожной установки. И действительно ли это лучшая сталь для вас? В конце концов, как только вы начнете изготавливать свои собственные детали из стали и других металлов, вам захочется обратиться к местному дистрибьютору металла.Вот краткое изложение основной информации, которую вам необходимо знать перед тем, как отправиться в магазин металла, чтобы помочь вам на этом этапе изготовления.
Steel Fab Stories Здесь Что такое стальные трубы и трубы Посмотреть все 10 фотографий Это наш хлеб с маслом, когда речь идет о производстве круглых труб. Это DOM, доступный в нашем любимом местном магазине металла. За прошедшие годы мы, вероятно, купили больше DOM размером 1,75×120 стен, чем что-либо еще.Цельный стальной стержень невероятно прочен, но при этом очень тяжел. Дело в том, что превращение стальной пластины в полую круглую или квадратную трубу (или даже просто добавление к ней изгиба или двух) делает ее немного более устойчивой к скручиванию (скручиванию) и изгибу, а также имеет меньший вес, чем аналогичный кусок твердого материала. стали. Мы называем это трубкой. Конечно, у вас может возникнуть соблазн назвать это трубой, но труба предназначена для содержания жидкостей и газов, а прочность не так прочна, как настоящая конструкционная труба из-за химических и производственных различий.Трубку измеряют по ее внешнему диаметру (OD) и толщине стенки. Для трубы используется номинальный наружный диаметр, включающий ее график или толщину, и обычно измеряется от внутреннего диаметра (ID), поскольку внутренние размеры важны для функционирования трубы. Проще говоря, трубы не соответствуют тем же производственным стандартам, что и конструкционные или механические трубы. Труба не такая прочная для конструктивных элементов.
Какие стальные трубы мы используем? Посмотреть все 10 фотоЭто сварная трубка HREW в 1.75×120-стенка в нашем местном пункте поставки стали. См. Все 10 фотографий На внутренней стороне этой сварной трубы HREW 1,75×120 стенок вы можете увидеть, что каждая труба имеет шов, который проходит по всей длине трубы. Шов – это сварной шов, и он может быть острым или заостренным. Смотрите все 10 фотографий Это крупный план DOM размером 1,75 x 120 стенок. Вы можете видеть, что внутренняя поверхность гладкая и сварной шов не выступает в полый центр трубки. Вот как можно отличить ДОМ от сварного ВРУ.В рамках данной статьи мы поговорим о трех типах конструкционных труб.
Во-первых, у нас есть сварные шовные трубы, иногда называемые HREW, что означает горячекатаные (или формованные), электросварные. Он доступен в виде круглых, квадратных и прямоугольных трубок. Этой трубке придают форму, а затем сваривают по шву. Вы можете определить это по темной линии сварного шва, идущей вниз с внешней стороны, и по шву, проходящему по внутренней стороне этого шва. Обычно мы используем HREW в прямоугольных и квадратных трубах. Мы также иногда используем его в круглых трубках, хотя обычно мы используем DOM (см. Ниже).
Во-вторых, у нас есть протяжная оправка, или, как ее чаще называют, НКТ. Это наши любимые трубы круглого сечения, потому что они прочнее, чем трубы со сварным швом, но ненамного дороже. DOM – это название процесса, который продвигает то, что по сути является сварным швом, на шаг вперед и дает более прочный продукт, который противостоит повреждениям от камней и ударам лучше, чем сварной шов. Первые шаги процесса изготовления DOM очень похожи на сварной шов, когда листовой стали формуют форму, а затем сваривают.После сварки сварной шов удаляется, а затем труба проталкивается через оправку. В результате образуется более однородный и прочный продукт.
В-третьих, мы упомянем трубки из хрома, которые структурно похожи на DOM, но имеют химические различия, которые делают их прочнее и тверже. Таким образом, вы можете использовать хромомолибденовую трубку с более тонкими стенками для экономии веса или хромомолибденовую трубку той же толщины (или более толстую) для лучшего сопротивления удару, когда вес менее важен. Хромолибден содержит хром и молибден, которые изменяют структурные свойства стали.Мы будем использовать хромолибден, если мы пытаемся построить что-то очень легкое или сверхпрочное (например, тяги подвески или рулевые тяги, которые, как мы знаем, будут неоднократно разбиваться о камни). Тем не менее, сварка хромомолибденом требует более интенсивных процедур при сохранении прочности материала. Часто область сварного шва становится слабым местом и может выйти из строя. Это вызвано перегревом, быстрым охлаждением и загрязнением сварного шва.
Размер трубы имеет значение Посмотреть все 10 фотографий На этом дисплее показаны трубы с различной толщиной стенки, доступные для квадратных и прямоугольных труб.Мы в значительной степени начинаем с 0,120-стены и будем использовать 0,188 (3/16) и .250 (1/4) -стена в зависимости от того, что мы строим. Длина основных труб горных слайдеров должна составлять не менее 188 или 0,250 мм для более тяжелых установок.Как упоминалось ранее, трубку измеряют по ее внешнему диаметру или размерам и толщине стенки. Например, нам нравится использовать DOM размером 1,75 дюйма x 0,120 стены. Он имеет внешний диаметр 1,75 дюйма и толщину стенки 1/8 дюйма. Таким образом, ID равен примерно 1,5. Это полезно для понимания того, как сваривать трубки (поскольку настройки сварочного аппарата зависят от толщины металла), но также позволяет производителю соединять вместе разные трубки.Квадратная или прямоугольная труба аналогична и может иметь размер, например, 2 дюйма на 2 дюйма 0,25 дюйма. Это будет 2 квадратных дюйма снаружи и 1,5 квадратных дюйма внутри. Выбор трубки размера для каждого приложения имеет значение, но обычно мы предпочитаем использовать DOM с 2 x 0,120 стенками для полноразмерных 4×4, 1,75 x 1,20-стены с DOM на джипах и среднеразмерных 4×4, и 1,5 x 1,20-стены на установки меньшего размера, такие как Suzuki Samurais. Другие размеры, такие как 0,75 x 0,120-стенка, подходят для изготовления втулок для болтов и т. Д.По мере того, как трубки становятся больше, они становятся прочнее и номинально тяжелее. Толщина стенки также увеличивает прочность по мере увеличения и увеличения веса. Выбор размера трубки будет зависеть от внешнего вида и функций. Знание того, как подобрать размер трубки, имеет решающее значение для покупки того, что вам нужно.
Форма трубки имеет значение Посмотреть все 10 фотографий Круглые трубки являются самыми прочными по весу, но квадратные и прямоугольные трубки также очень полезны при изготовлении, особенно для рамных перил и некоторых кронштейнов, таких как крепления двигателя или крепления каменных слайдеров.Круглая труба имеет самую прочную форму по весу. Он более устойчив как к изгибу, так и к скручиванию (скручиванию), чем квадратные или прямоугольные трубки того же веса, химического состава, метода производства и примерно одинаковых размеров. Тем не менее, квадратные и прямоугольные трубки имеют плоские поверхности, которые обеспечивают более надежное соединение и прикрепление, а также могут быть скошены или разрезаны на полезные и прочные формы.
Собственно покупка трубки Посмотреть все 10 фотографий Это область с каплями или остатками круглых трубок DOM на нашем местном складе.Принесите рулетку, чтобы определить наружный диаметр, толщину и длину стенок. См. Все 10 фотографий. Это капли и остатки квадратных, прямоугольных, двутавровых, тавровых балок и швеллеров в нашем местном пункте поставки стали. Опять же, вам понадобится рулетка, чтобы определить, что там, или вы можете попробовать купить 10 или 20 футов, но эти большие части быстро становятся дорогими. Смотрите все 10 фотографий Если вам нужна труба особого размера, чтобы сделать втулку для рулевого управления коробки или звена подвески, принесите болт, чтобы проверить соответствие вашим материалам.Это просто DOM 0,75 x 0,120 стены. Идеально подходит для затяжки болтов.Зайти в сталелитейный магазин может быть непросто, если вы не знаете, для чего вы там. Кроме того, вам необходимо знать, как предприятие по поставке стали продает сталь. Большинство продавцов стали помогут вам, но не могут держать вас за руку весь день. Вы должны знать, что вам нужно и как об этом просить.
Кроме того, обычно в магазинах металлоизделий продается сталь длиной примерно 20 футов. В некоторых местах вам продадут 10 футов или половину палки примерно за половину цены полной палки плюс плата за сокращение.В некоторых местах вам продадут половину палки или фут ее по той же цене, что и целая палка, потому что остаток или капля (оставшаяся часть целой палки) не соответствует требованиям, а затем их нужно продать по более низкой цене. Когда вы покупаете остаток / дроп или полную палку, цена определяется размерами и, следовательно, весом предмета. Как правило, если вам не нужны трубы длиной 20, 60, 80 или 100 футов (длиной 20 футов), вам лучше подойти к стальному месту с рулеткой и спросить, где капли для DOM, квадрат, прямоугольник, хромомолибден и так далее.Затем вы можете найти нужную каплю или остаток, определив ее размеры. Скорее всего, сотруднику сталелитейного завода нужно будет отметить размеры капли, чтобы вы могли заплатить за нее. Тогда вы сможете купить, например, 6 футов длины того, что вам нужно, за наименьшую сумму денег. Кроме того, некоторые места захотят узнать, есть ли у вас учетная запись, а, скорее всего, у вас ее нет. Им все равно, но это определяет, как они взимают с вас плату (из-за объема) и по причинам налогообложения.
В чем разница между TS и HSS?
Это может показаться глупым вопросом для большинства из нас.Полая часть рамы, или HSS, – это то же самое, что и труба, или TS, не так ли? Металлическая трубка или трубчатая проволока – это то, что мы использовали в Соединенных Штатах для определения сегмента замкнутого металла. прямоугольные, квадратные или круглые. Такие детали обычно производятся в США в соответствии со стандартом ASTM A500. Стандартное определение в Канаде – CSA G40. По названию компании, основанной для поддержки стальных труб, вы также можете увидеть происхождение этого термина: Институт стальных труб.
Труба из стали (TS)
Трубка или секция трубки – это длинный полый цилиндр для движения жидкостей (жидкостей или газов) или для защиты электрических или оптических проводов.
Хотя есть небольшие различия, труба имеет более строгие технические характеристики, чем труба, слова «труба» и «труба» почти взаимозаменяемы; Все трубы и трубки предполагают определенную степень твердости и вязкости, в то время как труба обычно компактна и универсальна. Стандартные обозначения размера трубы, например номинальный размер трубы или номинальный внешний или внутренний диаметр и / или толщина стенки могут указывать на трубу и трубу. Фактические размеры трубы обычно не являются номинальными размерами: 1-дюймовая труба не обязательно весит 1 дюйм как внешнего, так и внутреннего диаметра, хотя другие формы трубок определяются реальным внутренним диаметром, внешним диаметром или толщиной стенки.
Полая конструкционная сталь (HSS)
Полый структурный профиль (HSS) – это металлический профиль с полым поперечным сечением. Это слово обычно используется в Соединенных Штатах или других странах, которые принимают язык строительства или инженерии США.
HSS участников могут быть овальной, квадратной или прямоугольной формы, но есть и другие формы, например, эллиптические. HSS изготавливается из конструкционной стали только по кодировке.
HSS часто ошибочно определяют как полую конструкционную сталь.Часто их называют прямоугольными и квадратными трубами из быстрорежущей стали или коробчатого сечения. Круглая труба из быстрорежущей стали часто неправильно называют стальной трубой, тогда как настоящая стальная труба, как правило, имеет другую форму и классификацию, чем из быстрорежущей стали. Оценки УСЗ сосредоточены на внешних оценках профиля; Трубы регулярно производятся для обеспечения внешней упругости, но на альтернативном уровне. Углы из быстрорежущей стали однозначно имеют прямоугольную форму и имеют ширину, примерно в два раза превышающую длину разделителя. Толщина разделителя на участке нормализована.
Термин HSS не используется в Великобритании или в других странах, которые используют британский строительный или инженерный жаргон. Скорее, три простые формы определяются как CHS, SHS и RHS, причем полые части бывают круглыми, треугольными и прямоугольными. Эти обозначения обычно относятся к метрическим единицам, поэтому пропорции и допуски значительно отличаются от HSS.
HSS, в частности прямоугольные профили, широко используются в сварных стальных каркасах, элементы которых подвергаются разнонаправленной нагрузке.При таком многопортовом управлении квадратные и кольцевые HSS имеют довольно привлекательную структуру, так как они имеют предсказуемую структуру вокруг нескольких томагавков в поперечном сечении, и в соответствии с этим нормализованные атрибуты силы. Это побуждает их выбирать звуковые сегменты.
Как измеряется квадратная стальная труба?
Стальная труба Институт Северной Америки определяет размер квадратной трубы по ее внешней ширине. Например, трубка со сторонами шириной 2 дюйма обозначается как 2 на 2 дюйма.Размеры варьируются от 1-1 / 4 на 1-1 / 4 дюйма до 32 на 32 дюйма. От 1-1 / 4 дюйма до 2-1 / 2 дюйма размер изменяется на четверть дюйма.
Щелкните, чтобы увидеть полный ответ.
Учитывая это, как измеряются металлические трубы?
Трубка – это , измеренная по ВНЕШНЕМУ ДИАМЕТРУ (НАРУЖНЫЙ ДИАМЕТР), указанному в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 дюйма). Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Например, труба размером 1-1 / 2 дюйма на самом деле имеет внешний диаметр 1.9 ″ НЕ 1,5 ″.
Кроме того, насколько прочны квадратные стальные трубы? Самая распространенная (и, вероятно, самая дешевая) квадратная конструкционная труба изготовлена из углеродистой стали A36 с максимальным пределом текучести 36000 фунтов на квадратный дюйм. Могут быть и более прочные марки, но вам, вероятно, следует проконсультироваться с поставщиками стали (или погуглить). Максимальное напряжение сдвига должно быть ниже 14 400 фунтов на квадратный дюйм.
В связи с этим, какого размера могут быть квадратные трубки?
Труба квадратного сечения из конструкционной стали
Арт. № | Номинальный размер | Вес на фут. |
---|---|---|
Конструкционные квадратные трубы-3 1 / 2×3 1 / 2-15,46 # | 3 1/2 x 3 1/2 дюйма | 15,46 фунта |
Конструкционные квадратные трубы-4×4-9,42 # | 4 x 4 дюйма | 9,42 фунта |
Конструкционная квадратная трубка-4×4-12,21 # | 4 x 4 дюйма | 12,21 фунта |
Конструкционная квадратная труба-4×4-14,83 # | 4 x 4 дюйма | 4 x 4 дюйма |
Какая труба сильнее или квадратная?
Ответ: круглая трубка имеет более высокое сопротивление как изгибу, так и кручению, чем квадратная для данного веса.NB. Используйте трубку ERW , так как она намного прочнее , чем CHS. Если у вас круглое отверстие, пропустите через него круглую трубку максимального размера , и она будет на прочнее , чем ее аналог квадратный .
Декоративные квадратные трубки – 304 и 316 декоративные квадратные трубки из нержавеющей стали
Декоративные квадратные трубки различных размеров и марок, в том числе из 304 / 304L и 316 / 316L. В соответствии с вашими требованиями могут быть изготовлены квадратные декоративные трубы большего размера.
Диапазон размеров: от ½ “до 8” Диаметр
Толщина стенки : от 0,049 дюйма до 0,375 Толщина стенки
Все материалы производятся в соответствии со спецификацией ASTM A-554 (последняя редакция)
Квадратные трубки из нержавеющей стали – размеры и вес на фут | ||||||||
Тип 304 и Тип 316 / L | ||||||||
Калибр | 18 | 16 | 14 | 11 | 7 | 1/4 | 3/8 | |
дюймов | 0.049 | 0,065 | 0,083 | 0,120 | 0,180 | 0,250 | 0,375 | |
1/2 | 0,30 | 0,39 | ||||||
5/8 | 0.38 | 0,40 | ||||||
3/4 | 0,50 | 65,00 | 0,81 | 1,13 | ||||
1 | 0,63 | 0,83 | 1,03 | 1,45 | 2.17 | |||
1-1 / 4 | 0,82 | 1,08 | 1,37 | 1,93 | 2,99 | |||
1-1 / 2 | 0,97 | 1,27 | 1,61 | 2,26 | 3,63 | 4,41 | ||
1-3 / 4 | 1.13 | 1,49 | 1,88 | 2,66 | 3,75 | |||
2 | 1,30 | 1,69 | 2,14 | 3,06 | 4,46 | 6,01 | ||
2-1 / 2 | 2,72 | 3.88 | 5,68 | 7,67 | ||||
3 | 3,29 | 4,97 | 6,90 | 9,35 | ||||
3-1 / 2 | 5,67 | 8,06 | 10,89 | |||||
4 | 6.26 | 9,27 | 12,68 | 18,52 | ||||
5 | 8,02 | 11,90 | 16,35 | 23,53 | ||||
6 | 9,46 | 14,07 | 18,77 | 28.53 | ||||
8 | 26,03 | 38,55 | ||||||
Предлагаются все материалы, такие как шлифовка, шлифовка зернистостью 180 или полировка зернистостью 320 | ||||||||
Все материалы производятся в соответствии со спецификацией ASTM A554 (последняя редакция) |
Квадратные трубки из нержавеющей стали – размеры и вес на фут | ||||||||
Тип 304 и Тип 316 / L | ||||||||
Калибр 18 / дюйм 0.049 | ||||||||
1/2: 0,30 | ||||||||
5/8: 0,38 | ||||||||
3/4: 0,50 | ||||||||
1: 0,63 | ||||||||
1-1 / 4: 0,82 | ||||||||
1-1 / 2: 0,97 | ||||||||
1-3 / 4: 1.13 | ||||||||
2: 1,30 | ||||||||
Калибр 16 / дюйм 0,065 | ||||||||
1/2: 0.39 | ||||||||
5/8: 0,40 | ||||||||
3/4: 0,65 | ||||||||
1: 0,83 | ||||||||
1-1 / 4: 1.08 | ||||||||
1-1 / 2: 1,27 | ||||||||
1-3 / 4: 1,49 | ||||||||
2: 1,69 | ||||||||
Калибр 14 / дюйм 0,083 | ||||||||
3/4: 0,81 | ||||||||
1: 1.03 | ||||||||
1-1 / 4: 1.37 | ||||||||
1-1 / 2: 1,61 | ||||||||
1-3 / 4: 1,88 | ||||||||
2: 2,14 | ||||||||
2-1 / 2: 2,72 | ||||||||
3: 3,29 | ||||||||
Калибр 11 / дюйм 0,120 | ||||||||
3/4: 1,13 | ||||||||
1: 1,45 | ||||||||
1-1 / 4: 1,93 | ||||||||
1-1 / 2: 2,26 | ||||||||
1-3 / 4: 2.66 | ||||||||
2: 2,14 | ||||||||
2-1 / 2: 2,72 | ||||||||
3: 3,29 | ||||||||
Калибр 7 / дюйм 0,180 | ||||||||
1: 2,17 | ||||||||
1-1 / 4: 2,99 | ||||||||
1-1 / 2: 3,63 | ||||||||
1-3 / 4: 3,75 | ||||||||
2: 4.46 | ||||||||
2-1 / 2: 5,68 | ||||||||
3: 6.90 | ||||||||
3-1 / 2: 8.06 | ||||||||
4: 9,27 | ||||||||
5: 11,90 | ||||||||
6: 14.07 | ||||||||
Калибр 1/4 / дюйм 0,250 | ||||||||
1-1 / 2: 4.41 | ||||||||
2: 6.01 | ||||||||
2-1 / 2: 7,67 | ||||||||
3: 9,35 | ||||||||
3-1 / 2: 10,89 | ||||||||
4:12.68 | ||||||||
5: 16,35 | ||||||||
6: 18,77 | ||||||||
8: 26.03 | ||||||||
Калибр 3/8 / дюйм 0,375 | ||||||||
4: 18,52 | ||||||||
5: 23,53 | ||||||||
6: 28,53 | ||||||||
8: 38,55 | ||||||||
Предлагаются все материалы в виде фрезеровки, шлифованной зернистости 180 или полированной 320 зернистости | ||||||||
Все материалы производятся в соответствии со спецификацией ASTM A554 (последняя редакция) |
Нажмите здесь, чтобы запросить ценовое предложение, или свяжитесь с нами по телефону 609860 5666
.
