сверло Уаттса и треугольник Рело

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях. Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Сверло Уаттса

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

  • Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
  • Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
  • Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
  • Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
  • Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
  • Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены.

Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Сверло для квадратных отверстий

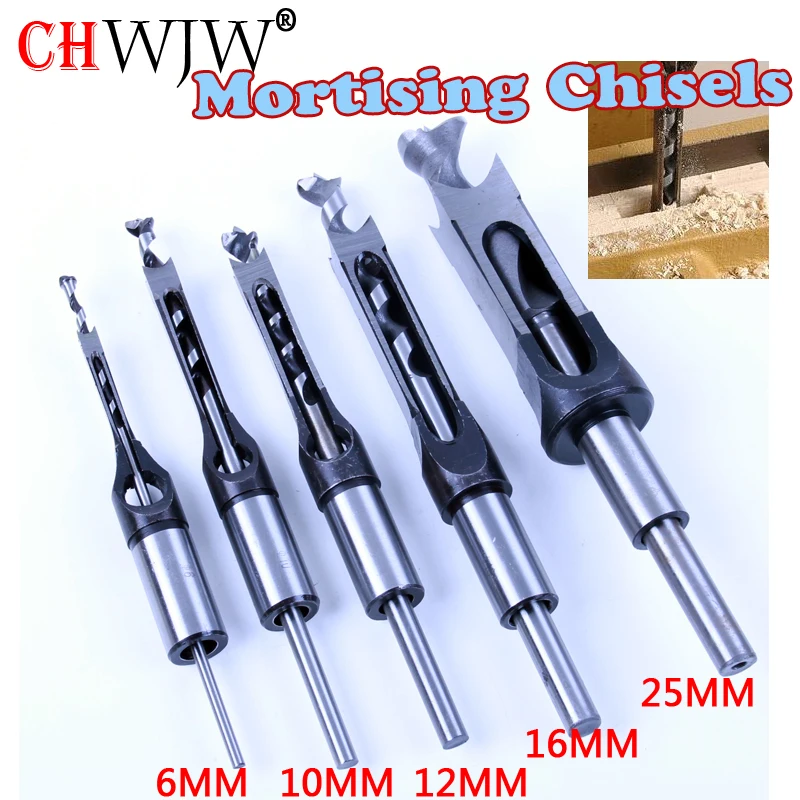

Неочевидная и интересная приблуда — Mortising Chisel Woodwork Square Hole Drill Bit.
А конкретнее — сверло-приспособление для квадратных отверстий, по дереву.

Подойдет для сверления отверстий и пазов в материалах из дерева.

Всем привет!

Сегодня речь пойдет о приспособлении для создания отверстий квадратной формы и пазов методом сверления.

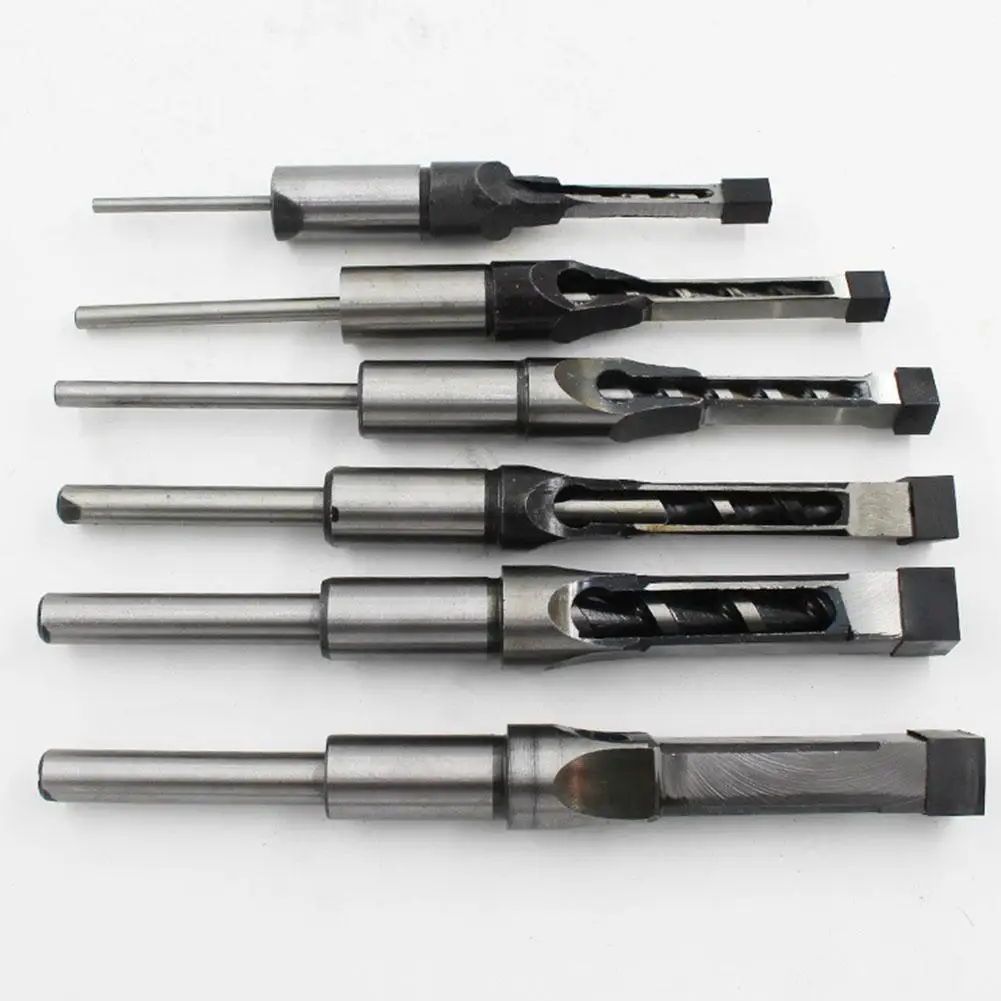

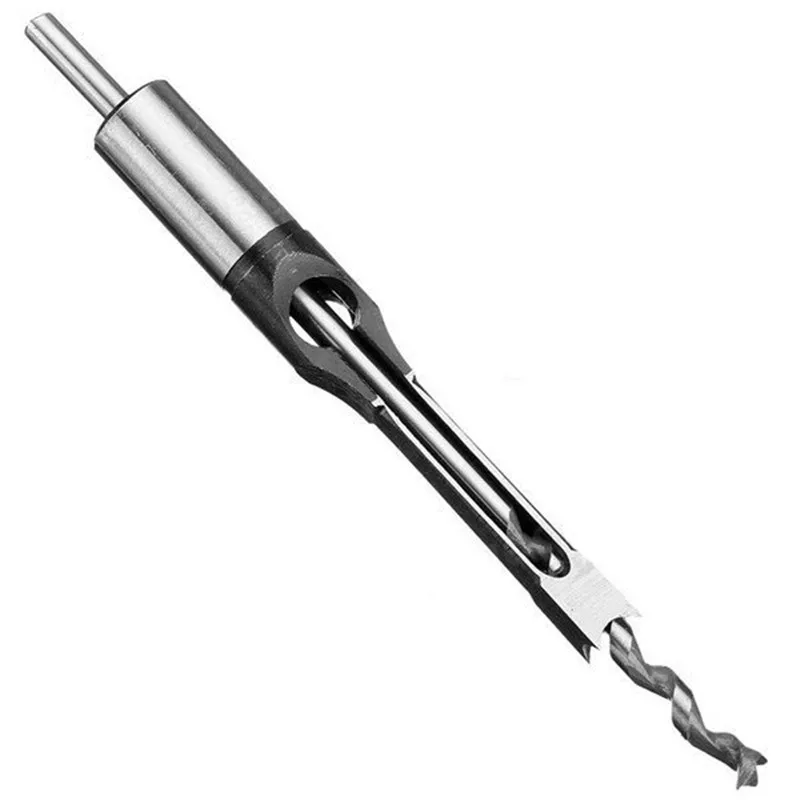

Приспособление состоит из двух частей: сверла по дереву и просекателя квадратной формы — внешней оболочки сверла.

В просекателе есть отверстие для стружки.

В лоте на выбор два размера набора для квадратных отверстий: на 10 и на 16 мм
Вообще на просторах Али и Ебей встречал множество подобных наборов, брендовых (дорогих) и не очень.

Смысл у всех одинаковый — сверло убирает лишнее дерево, а рубашка-просекатель как бы выдавливает лишнее по форме квадрата.
Края у рубашки заостренные, срезанная деревянная стружка уходит вовнутрь и убирается сверлом наружу через отверстие.

Для работы на вертикально-сверлильном станке потребуется небольшая приспособа-пресс-держатель, которая держит рубашку-просекатель, одновременно обеспечивая вращение патрона и сверла.

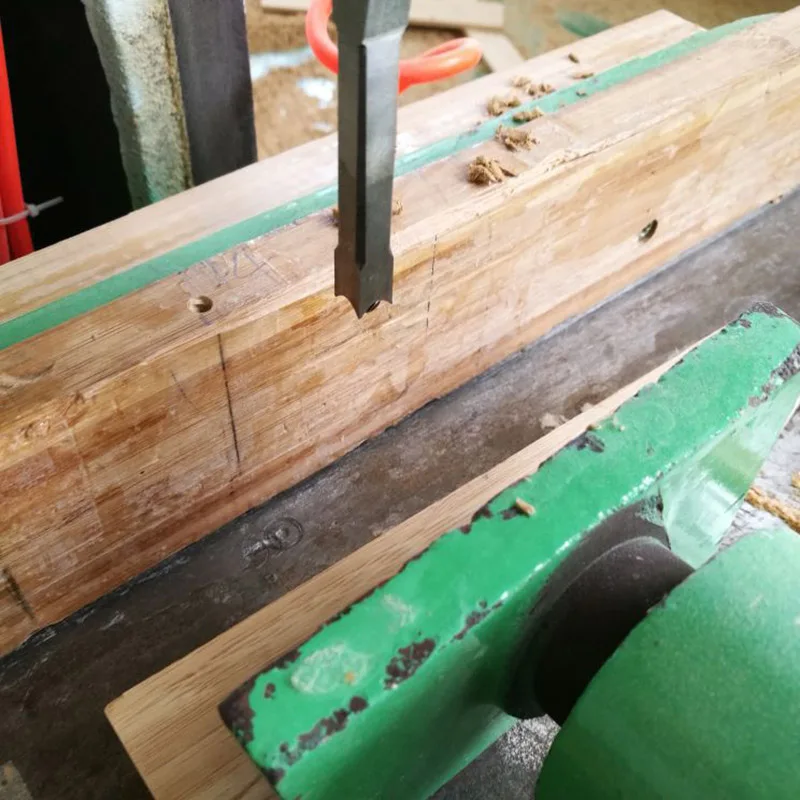

Пример постепенного «продавливания» отверстия, хорошо видно отметки от рубашки и от самого сверла.

Вариантов подобных держателей масса, покупные достаточно дорогостоящие, но вполне можно изготовить их самостоятельно.
Общие черты — крепление к неподвижной гильзе шпинделя, опускание вместе со сверлильной головкой.
Крепление одновременно держит просекатель, внутри вращается патрон со сверлом.

Постепенно, с опусканием головки «продавливается» квадратное отверстие.

Теперь непосредственно про сами сверла.

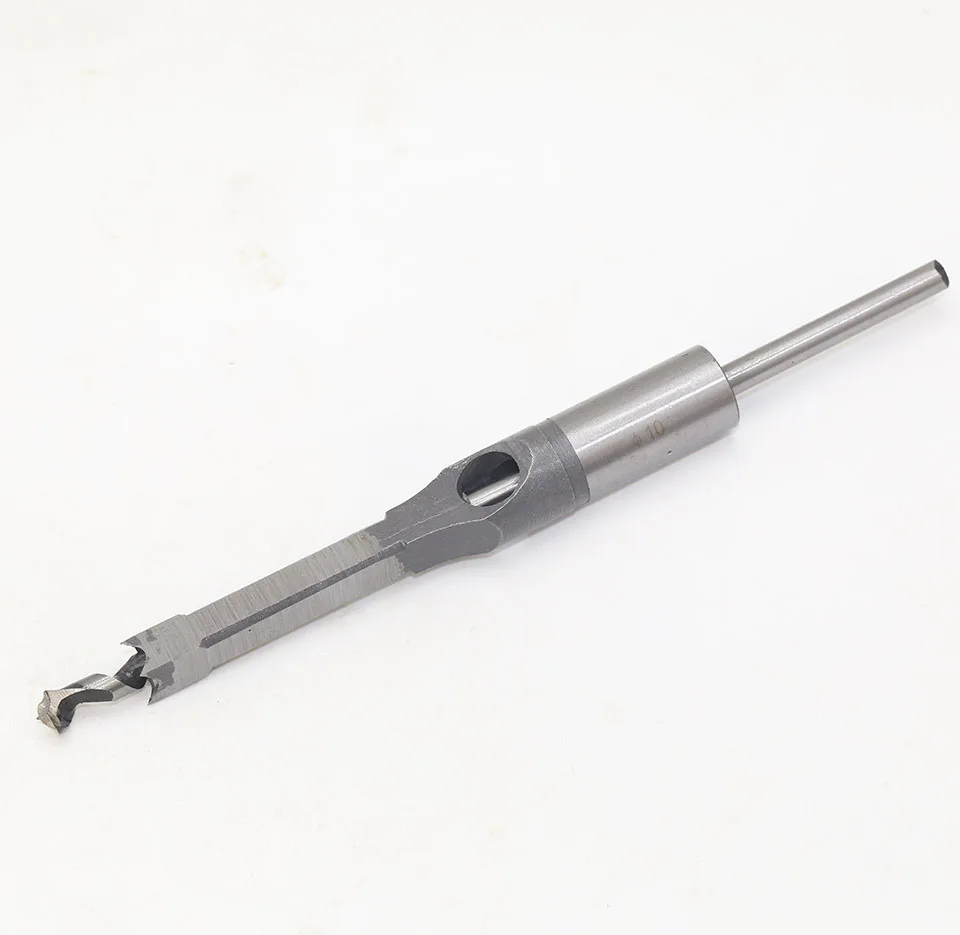

Я уже сказал, в лоте на выбор два размера: на 10 мм (вверху на фото) и на 16 мм (внизу)

Упакованы в пластиковый простенький кейс, комплекты в масле.
На фото «маленький» комплект — на 10 мм.
Сверло само длинное, из расчета под приспособу + зажимание в патроне.
А вот «рубашка» не очень длинная, около 13 см.

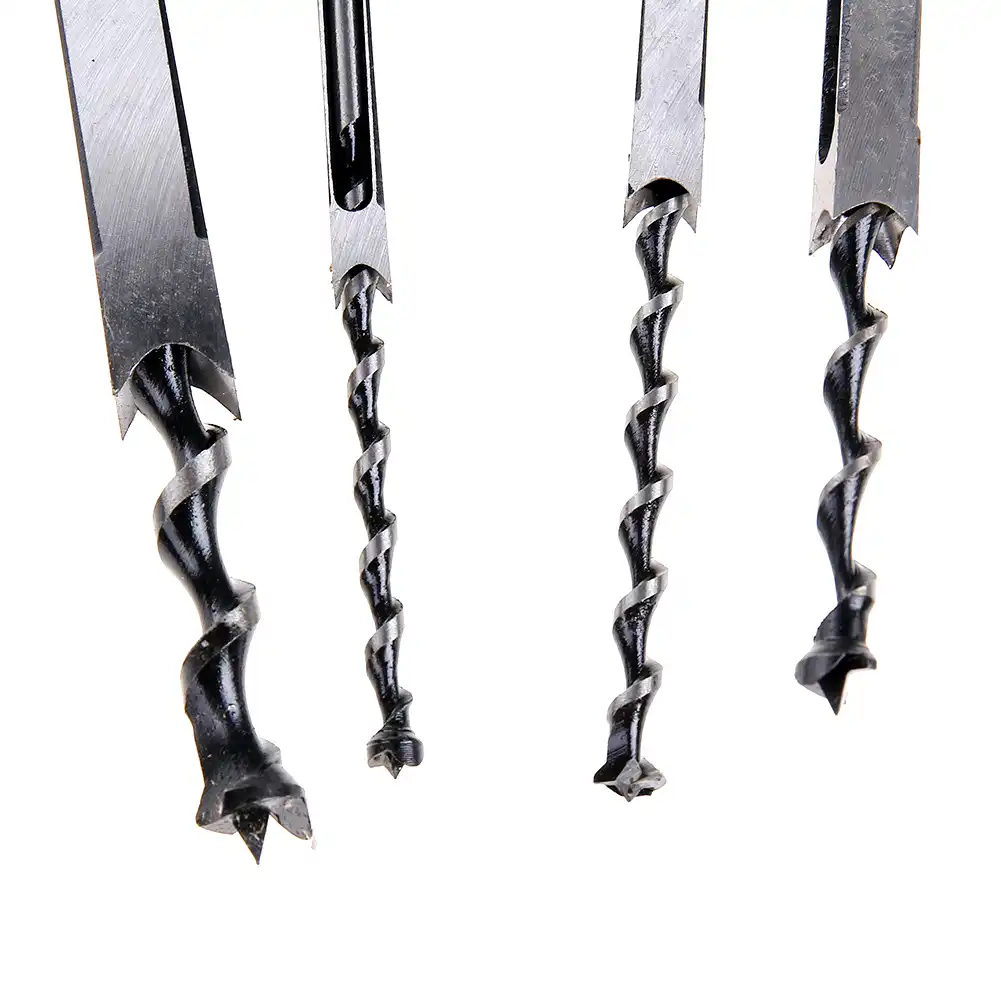

Сверло чуть отличается по форме от привычных сверл, в том числе по дереву.

Своей формой напоминает скорее бур ( по бетону). Подобная форма усиливает подачу стружки наверх.

Форма острия сверла подходит к выемке на рубашке (под конус). Вообще эти места трутся, перед использованием можно слегка смазать.

Углы рубашки заострены, сделаны арками — углы продавливаются сначала, потом острые арки срезают плоскость.


На одной из сторон есть узкое отверстие для выхода стружки.

Комплект в сборе.

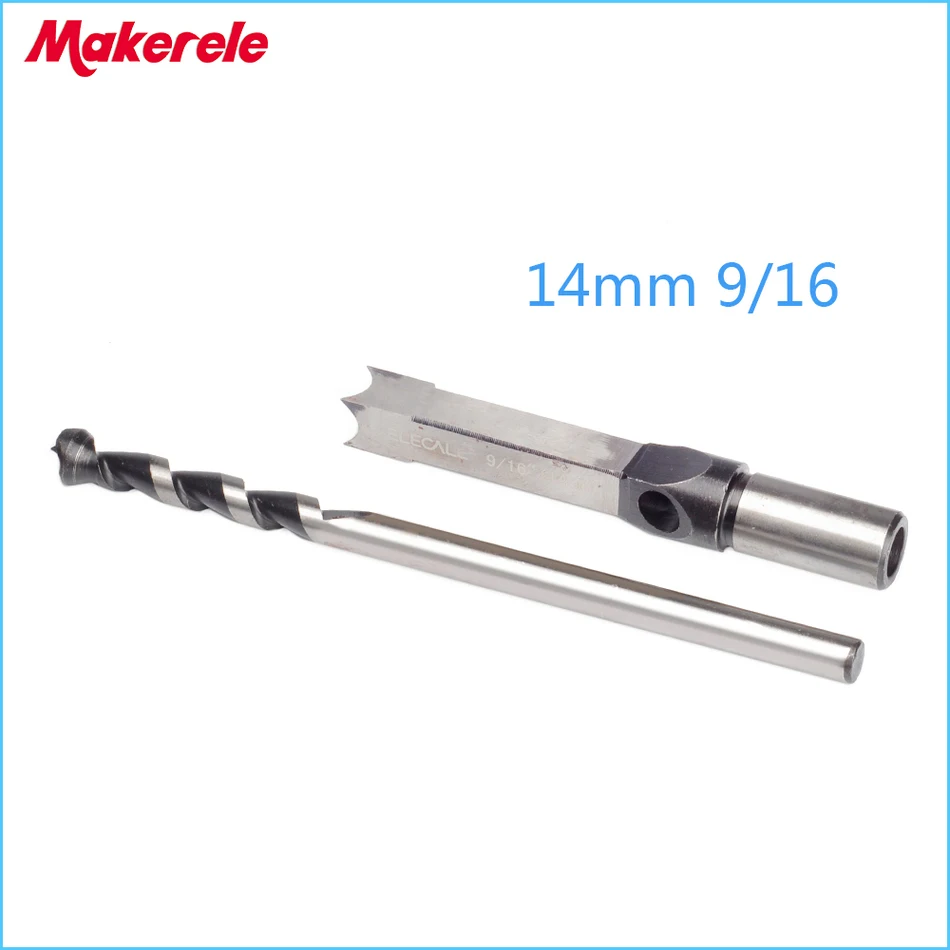

Аналогично — комплект на 16 мм.


Сверло-бур на 16 мм

Форма наконечника такая же — под конус.

Кромки сверла острые, дерево грызет только в путь, но углы небольшие, снимает по чуть чуть, сверлит чисто.

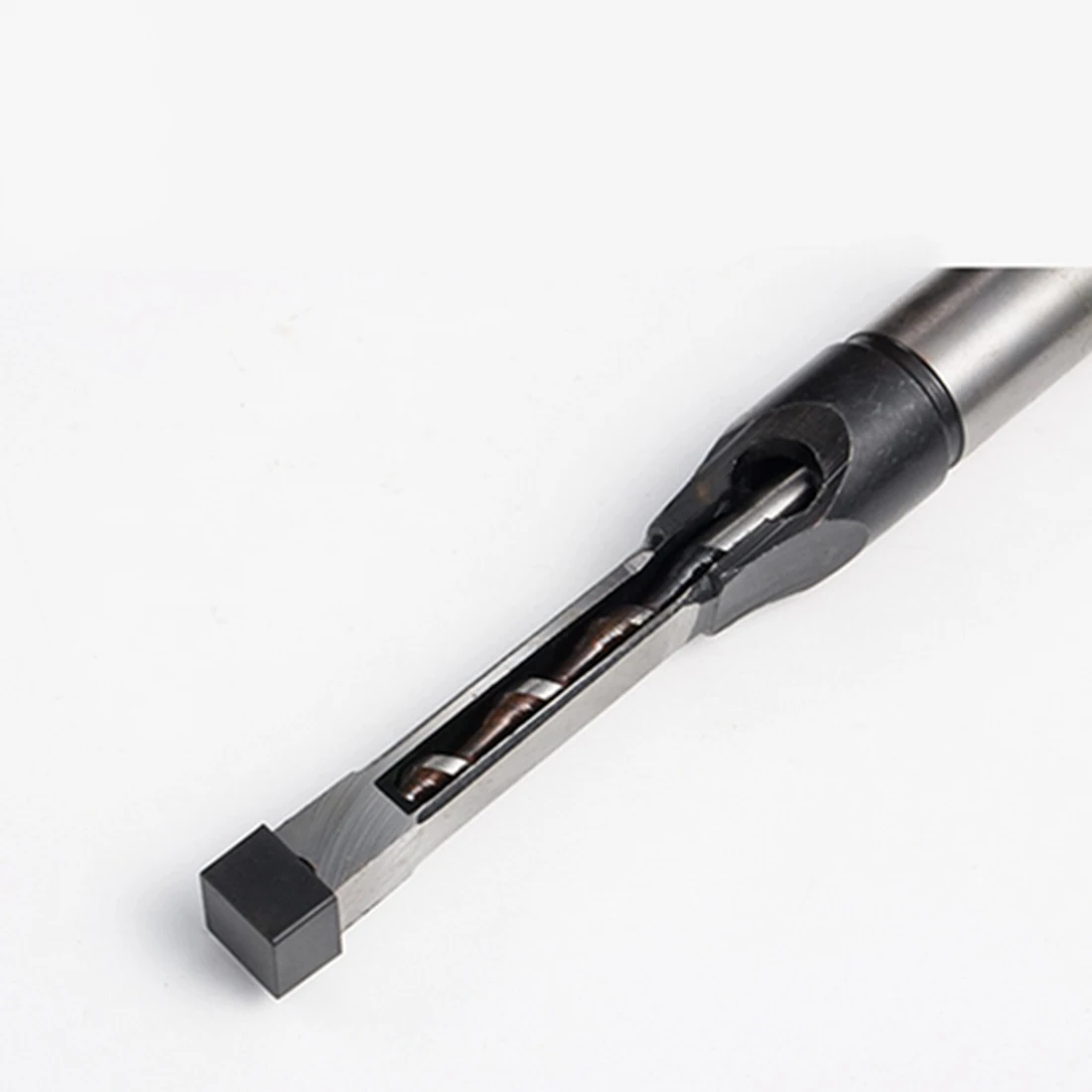

Рубашка. Хорошо видны острые углы.

Кромки тоже острые.

Диаметр зажимной части (в приспособлении-держателе) 19 мм.

Пример комплекта для сверления, установленного в держатель на станке.

Готовим рабочее место

Выставляем высоту сверления

Обслуживание — небольшая смазка трущихся частей.

Приспособу для зажимания можно изготовить самостоятельно из подручных материалов

Для начала просто проверяю бур — сверлит неплохо, подачу надо делать небольшую



Отверстие ровненькое.

Пример полученных отверстий.

Единственно отмечу — для первого раза нужна сноровка, зажал рубашку чуть выше чем нужно, получил слегка неровное отверстие.

Тоже самое на 16 мм.
Бур отдельно — наглядно видно качество отверстий.

Примеряем рубашку

Вставляем сверло, высоту и пробуем.

Ну у меня опять чуть смещено.


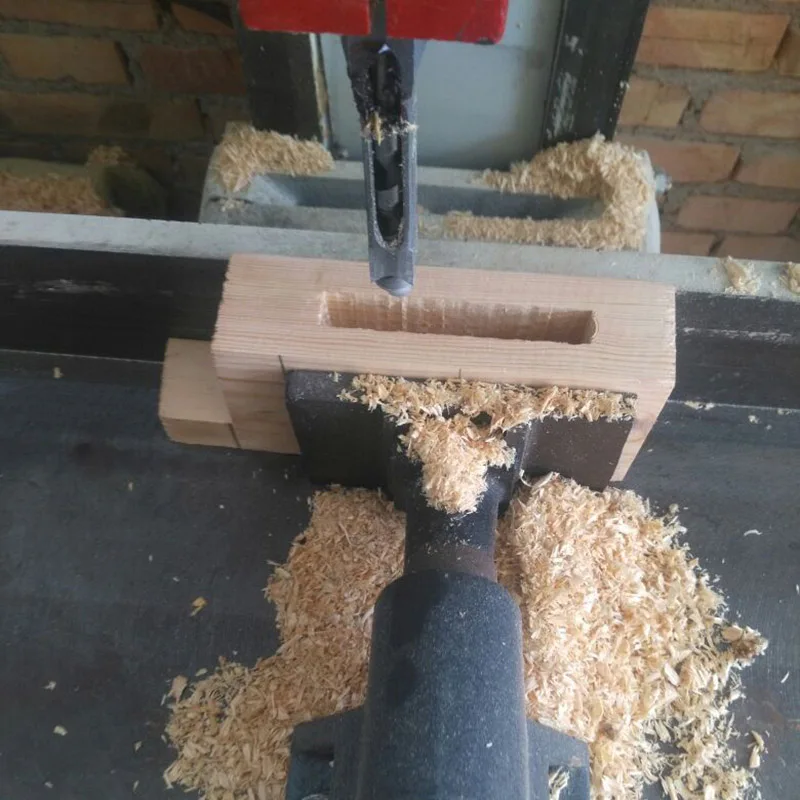

Пазы выполняются последовательной выборкой материала между отверстиями

Главное никуда не торопиться

Должно быть что-то типа такого при должной сноровке.

Привожу видосы с ютуба, на которых хорошо раскрыта работа подобных комплектов для квадратных отверстий.


Вместо вывода: интересный и необычный комплект.
Можно делать отверстия квадратной формы и прорезать пазы. Подходит для дерева и материалов на его основе.
Данный комплект требует специального приспособления для удержания рубашки — обратите на это внимание.
Готовые приспособления для крепления комплектов достаточно дорогостоящие.

Чуть более подробно про установку можно посмотреть вот тут.

Спасибо за внимание!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Чтобы просверлить круглое отверстие, понадобится воспользоваться дрелью и сверлом. Как это сделать — известно практически всем. Однако часто в домашнем хозяйстве возникает необходимость сверления квадратных отверстий. Для реализации этой задачи понадобится воспользоваться специальным квадратным или долбежным сверлом. Его еще называют долото или фрезой, позволяющей получать проемы соответствующей формы.

Что собой представляет фреза, и как ею пользоваться, знают далеко не многие.

Конструктивные особенности и принцип работы квадратных сверл

Для сверления квадратных отверстий применяется специальная насадка для дрели. Эта насадка называется сверлом Уаттса, которая имеет форму треугольника. Главная особенность этой насадки в том, что наконечник в виде треугольника Рёло (назван в честь основателя) имеет область пересечения трех равных кругов.

Именно за счет специальной треугольной формы наконечника фрезы получается квадратная форма проема в поверхности обрабатываемого материала. Принцип получения такой формы отверстия посредством применения треугольного сверла заключается в следующем:

  1. Центр треугольника движется по своей траектории, повторяя при этом движения
  2. Получить такую траекторию удается за счет эллипсоидных дуг в центральной части сверла
  3. Грани треугольника будут перемещаться по аналогичной траектории, повторяя форму квадрата со скругленными гранями

На основании треугольника Рёло была изготовлена специальная насадка, посредством которой можно просверлить круглое отверстие с закругленными углами.

Центральные эллипсоидные дуги треугольника — это есть ось, которая не остается на месте, как в случае с обычным круглым сверлом, а перемещается по соответствующей траектории. Главный недостаток применения таких насадок заключается в том, что получаемое отверстие в виде квадрата имеет закругленные углы. Конструкция сверла Уаттса, в основе которого лежит треугольник Рёло, представлена на фото ниже.

Высверливание проема осуществляется посредством трех боковых частей, которые имеют заточку. Когда сверло начинает двигаться, центральная часть осуществляет вращательное действие, а боковые грани повторяют качательные движения.

Насадка состоит из хвостовой и рабочей части. Хвостовик предназначен для закрепления насадки в патроне инструмента, а рабочая часть осуществляет основную работу — высверливает квадратный проем. Рабочая часть состоит из головки (она же называется долотом) и спирали, как на обычном сверле. Конструктивным элементом сверла также является держатель, который представляет собой оправку. В этой оправке перемещается сверло, тем самым исключая его хаотичное движение. Оправка имеет отверстие, через которое происходит удаление стружки.

Рабочая часть имеет специальные канавки, предназначенные для отвода стружки из зоны реза. Эти канавки также снижают нагрузку на патрон, тем самым повышая эффективность реза, и уменьшая величину инерции. Принцип работы квадратного сверла показан на видео.

Это интересно! В отличие от обычных сверл, квадратные насадки испытывают большие нагрузки, поэтому они имеют меньший срок службы. Для увеличения эксплуатационного ресурса рекомендуется при сверлении пользоваться специальными жидкостями. Эти жидкости не только обеспечивают охлаждение, но еще и снижают величину трения, тем самым исключая быстрое притупление граней сверла Уаттса.

Классификация сверл для квадратных проемов

Название «квадратное сверло» происходит от того, какую форму отверстия насадка способна просверлить. Внешне такие сверла имеют вид треугольника (наконечник), но с их помощью удается получать проемы квадратной формы. Классифицируются рассматриваемые насадки по ряду следующих признаков:

  1. Тип рабочего материала — это может быть древесина, металл или пластик
  2. Материал, из которого изготовлена насадка. В зависимости от того, в каком материале необходимо получить квадратный проем, насадки изготавливаются из легированной, углеродистой или быстрорежущей стали
  3. Тип производства насадок — они бывают двух видов: цельные и составного типа. Составные насадки имеют шарнирный (карданный) хвостовик, посредством которого снижается нагрузка на патрон инструмента. Сегодня карданные насадки встречаются крайне редко
  4. Форма хвостовика — в зависимости от этого параметра можно использовать насадки на дрелях, сверлильных станках и прочих видах оборудования. Сверла Уаттса выпускаются с цилиндрическим, коническим и шестигранным хвостовиком. Фрезы с коническими хвостовиками устанавливаются напрямую в патрон сверлильного станка, а цилиндрические и шестигранные насадки требуют применения специального патрона для закрепления
  5. Длина сверла — они бывают длинные, средние и укороченные
  6. Класс точности — нормальный и повышенный
  7. Диаметр — зависит от того, какой размер квадрата необходимо получить в итоге
  8. Длина рабочей части — еще один важный параметр, который отвечает за возможность сверления соответствующих отверстий с разной степенью углубленности
  9. Конструкция — фрезы для квадратных отверстий бывают с накладной рамкой, а также переходником или без него

Квадратные сверла отечественного производства выпускаются с соблюдением стандартов ГОСТ 886-77, ГОСТ 4010-77 и ГОСТ 10902-77. Однако большой популярностью пользуются сверла зарубежного производства, которые изготавливаются с соблюдением соответствующих стандартов. Маркировка указывается на хвостовой части фрезы, где представлена такая информация, как диаметр, материал изготовления и наименование компании.

Выбор фрезы под сверление квадратных проемов

Какие трудности могут возникнуть при выборе сверла под квадратное отверстие? Казалось бы, что никаких трудностей вовсе не возникнет. Нужно только прийти в магазин, и сообщить продавцу размер и форму проема, который необходимо получить в итоге. При покупке долбежной фрезы понадобится уделить внимание следующим техническим параметрам:

  1. Производитель — рассматриваемые устройства изготавливают все современные фирмы, причем не только отечественные, но и зарубежные. Цены таких сверл отличаются в зависимости от того, кто является производителем. Не всегда высокая стоимость товара говорит о его качестве, поэтому выбирать необходимо в зависимости от того, как часто планируете пользоваться насадкой. Если часто, то лучше отдать предпочтение изделиям производителя Rapid. Китайские насадки стоят дешевле, поэтому для продолжительного применения они не рассчитаны
  2. Длина сверла — зависит от того, какой глубины проем необходимо получить в итоге. Наиболее распространенные варианты фрез по длине от 160 до 225 мм
  3. Размер квадратного отверстия — все зависит от поставленной задачи. Насадки в зависимости от размера оправки имеют соответствующие параметры. Надо понимать, что это один из главных параметров. Долото насадки всегда имеет меньший диаметр, чем размер оправки
  4.  Тип хвостовика — на этот параметр важно обратить внимание, так как закрепить сверло с конусным хвостовиком в патроне дрели не получится
  5. Предназначение — в зависимости от того, какой материал планируется обрабатывать — сталь или древесину. Для стальных заготовок применяются изделия из высоколегированной и быстрорежущей стали, а для древесины выпускаются насадки из углеродистой стали

Размер сверлаd, ммB, ммL, ммC, ммD, ммE, мм
6х6445160115619
8х85,750205135819
10х106,8502051401019
12х129,5702101401219

На основании вышеуказанных параметров следует выбирать сверла под квадратные проемы. Для начала определитесь с размером необходимого отверстия, а также его шириной.

Это интересно! Для сверления квадратных отверстий в металлических заготовках рекомендуется использовать специализированное оборудование. Дрелью можно просверлить проем в деревянной детали, но с обязательным применением держателя.

Как просверлить квадратное отверстие дрелью или инструкция по изготовлению держателя

Сверла для квадратных отверстий отличаются от обычных насадок. Причем отличие заключается не только в конструкции, но и особенностях применения фрез. Если надо проделать квадратный проем в деревянной или металлической заготовке, то для этого понадобится воспользоваться специальной долбежной фрезой. Она предназначена для работы совместно со специальными инструментами — сверлильные станки. Для реализации задачи также можно воспользоваться обычной дрелью.

Перед тем, как сверлить квадратные отверстия дрелью, понадобится изготовить специальное приспособление — держатель, посредством которого осуществляется фиксация оправки к инструменту. Если пришлось купить сверло для квадратных отверстий такого типа, как показано на фото ниже, то просверлить проем с его помощью дрелью без специального приспособлений невозможно.

Связано это с тем, что оправка должна упираться непосредственно в сам патрон. Хвостовик насадки имеет удлиненную конструкцию, поэтому обеспечить эффективное сверление отверстия не удастся, если оправка не будет зафиксирована в просверливаемой поверхности. Чтобы просверлить дрелью квадратный проем, необходимо изготовить держатель для дрели своими руками. Внешний вид самодельного держателя показан на фото ниже.

За счет этого приспособления можно просверлить квадратное отверстие, используя обычную дрель или перфоратор с цанговым трехкулачковым патроном. Чтобы самостоятельно изготовить держатель, понадобится воспользоваться подручными средствами, а именно:

  • Металлические трубки, внутренние диаметры которых зависят от размера используемого инструмента и насадки
  • Стальные пластинки толщиной не менее 4 мм
  • Болты, гайки и рукоятка от дрели или болгарки

Принцип изготовления держателя на дрель для сверления квадратных отверстий имеет следующий вид:

  1. Первоначально изготавливается кронштейн для насадки. Используя две трубки разных диаметров, необходимо их соединить, получив тем самым деталь, как показано на фото ниже
  2. Трубку меньшего диаметра следует разрезать пополам, и получаем стальной хомут
  3. С одной стороны к трубке меньшего диаметра приваривается гайка, за счет которой будет осуществляться закручивание рукоятки
  4. Привариваем болт к рукоятке и полученному креплению, предварительно закрутив на резьбу гайку
  5. Получается готовое крепление для оправки квадратного сверла. После этого приступаем к изготовлению крепления для дрели. Для этого подготавливается аналогичный по конструкции стальной хомут, только уже большего диаметра
  6. Соединяем полученные хомуты между собой, для чего понадобятся две стальные пластины. Свариваем хомуты этими стальными пластинами, получая готовое крепление для дрели под квадратное сверло
  7. В пластинах предварительно необходимо сделать пазы, по которым будет осуществляться перемещение оправки. Оправка смещается в зависимости от глубины утапливания сверла при сверлении квадратного проема
  8. В завершении остается покрасить полученную деталь, и прибегнуть к ее испытанию в действии

Подробный процесс описания по изготовлению приспособления под квадратные фрезы представлен в видео материале.

Такое приспособление исключает необходимость применения специальных дрелей, и позволяет просверлить квадратное отверстие необходимого размера. Недостаток такого приспособления в том, что крепежный хомут для оправки необходимо менять в зависимости от используемого диаметра сверла.

Как просверлить квадратное отверстие без специального сверла

Чтобы просверлить проем квадратной формы в материале, вовсе не обязательно для этого использовать специальное сверло. До того, как появились специальные насадки, мастера пользовались простым проверенным способом. Этот способ заключается в использовании обычных сверл по металлу или по дереву (в зависимости от того, какой материал необходимо обрабатывать). Если возникла потребность сверления квадратного отверстия, но при этом отсутствует специальное сверло, то реализовать процесс можно следующим способом:

  1. Первоначально нужно нанести разметку будущего квадрата на поверхности материала
  2. После этого на углах разметки керном наметить точки, по которым осуществляется сверление круглых отверстий
  3. После высверливания сквозных отверстий по периметру разметки необходимо воспользоваться сверлом такого диаметра, чтобы удалить внутреннюю часть путем высверливания
  4. Далее остается только поработать напильником, чтобы выровнять углы получившегося квадрата

Эта процедура вовсе не трудная, но занимает много времени. Однако она является отличной альтернативой квадратным сверлам, после применения которых также не избежать применения напильника, чтобы выровнять углы. Этот метод получения квадратных проемов очень популярен, и применяется даже сегодня. Если нужно быстро сделать в заготовке квадратное отверстие, то надо просверлить первоначально круглое отверстие, а затем воспользоваться напильником, обточив грани, и получив при этом нужную форму.

Это интересно! Достоинство этого метода в том, что таким способом можно получить квадратные проемы разных размеров. Чтобы просверлить квадратные проемы разных размеров специальными сверлами, понадобится иметь в распоряжении насадки соответствующих параметров.

Бытовые сверла для сверления квадратных отверстий

Для сверления квадратных отверстия в домашнем хозяйстве можно приобрести специальное сверло с накладной рамкой. Сверла с такими рамками называют бытовыми, так как они предназначены непосредственно для сверления проемов дрелью или перфоратором, то есть, бытовых электроинструментов.

Рамка представляет собой оправку, которая исключает хаотичное движение сверла. С патроном сверло соединяется при помощи карданной передачи, что исключает увеличение нагрузки, приходящейся на патрон инструмента. Размер рамки говорит о глубине получаемого отверстия, поэтому чем больше внутреннее отверстие оправки, тем большего размера получается квадратная форма. Рамка соединяется с корпусом дрели или перфоратора посредством специального стального хомута.

Это интересно! Для изготовления рассматриваемых фрез применяется сталь марки У8, которая подвергается закалке до показателя твердости 52-56 HRC. Для работы с высокопрочными материалами применяется легированная сталь Х12, которая проходит термическую обработку, и закаливается до 56-60 HRC.

В завершении стоит отметить, что если возникла необходимость получить квадратное отверстие в заготовке, то сделать это можно без применения специальных фрез. В этом вопросе помогут обычные сверла и напильник. Однако если стоит вопрос о необходимости частого сверления квадратных отверстий в большом количестве, то здесь поможет только специальная насадка, закрепленная в патроне инструмента.

Публикации по теме

Треугольник Рело или как просверлить квадратное отверстие


А вы знаете, что можно просверлить квадратное отверстие - звучит неправдоподобно, но, тем не менее это так. Да, на самом деле существуют дрели позволяющие сверлить квадратные отверстия. Сказать по-правде квадрат получается с чуть-чуть закругленными краями, которые нужно обработать напильником, и, тем не менее, квадратное отверстие действительно можно просверлить.

А справится с этой нелегкой задачей помогает треугольник Рело. Фигуру назвали по фамилии немецкого механика Франца Рёло. Он, вероятно, был первым, кто исследовал свойства этого треугольника и использовал его в своих механизмах. Сказать по правде, необычные свойства этой фигуры открыли задолго до Рело и пальму первенства у немца оспаривают Леонард Эйлер и даже Леонардо да Винчи. На да ладно...

Впервые сделать фрезу для сверления квадратных отверстий удалось Гарри Уаттсу, английскому инженеру, работавшему в США. Для этого он использовал направляющий шаблон с квадратной прорезью, в котором двигалось сверло, вставленное в «плавающий патрон». Патенты на патрон и сверло были получены Уаттсом в 1917 году. А продажу новых дрелей осуществляла фирма Watts Brothers Tool Works. Как с помощью такого сверла получается именно квадратное отверстия, можно посмотреть на ролике внизу, где треугольник Рело вращается вокруг чуть подвижной оси.

Итак, сверло с сечением в виде треугольника Рёло (см. иллюстрацию) и режущими кромками, совпадающими с его вершинами, позволяет получать почти квадратные отверстия. Особенность подобного сверла заключается в том, что его центр при вращении не остаётся на месте, как это происходит в случае традиционных спиральных свёрл, а описывает кривую, состоящую из четырёх дуг эллипсов. Поэтому патрон, в котором зажато сверло, не должен препятствовать этому движению.

Сверло для квадратных отверстий. Открытия Рело и Уаттса

В некоторых случаях необходимо получить отверстия в форме квадрата. Обычные способы малопроизводительны и тяжелы. Самый примитивный из них сводится к предварительному высверливанию отверстия диаметром, равным вписанной в квадрат окружности, и постепенному его продалбливанию. Потребуется инструмент, который сможет работать без вращения инструментальной головки, а также специальный переходник. Проще воспользоваться так называемым «квадратным» сверлом (сверлом Уаттса), или, точнее, фрезой.

Немного истории с геометрией

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на так называемые геометрические объекты с равной толщиной. Таких фигур имеется бесконечное множество, но простейшей – помимо окружности — является скруглённый треугольник, который может быть образован следующим образом. Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны. Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника.

Практическую пользу из этого факта извлёк Л. Эйлер, который три века спустя продемонстрировал вращение такого скруглённого треугольника: вначале вокруг собственной оси, а затем – с некоторым эксцентриситетом, благо карданный механизм науке и технике того времени был уже известен.

Ещё дальше в практическом использовании данной фигуры пошёл немецкий инженер Ф. Рело, который обратил внимание на то, что траектория углов движущегося треугольника при определённых способах его вращения весьма близка к квадрату. Лишь непосредственно в углах квадрата внешняя поверхность описывает дугу, впрочем, небольшого радиуса. В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет.

Пройдёт ещё несколько десятков лет, и англичанин Г. Уаттс придумает приспособление, которым можно обеспечить гарантированную квадратную траекторию для металлорежущего инструмента. Техническое решение для сверла Уаттса было запатентовано в 1916 году, а через год началось серийное производство таких инструментов.

Сверло или фреза?

Большинство технической общественности считает, что всё-таки фреза. Тем не менее, производители упорно продолжают называть данный инструмент сверлом для квадратных отверстий, сверлом Уаттса или сверлом, профиль которого соответствует треугольнику Рело.

Что правильнее? Если обратиться к кинематике перемещения такого режущего инструмента (для наглядности можно воспользоваться схемой, приведённой на рис. 1, то можно обнаружить, что съём металла будет производиться только боковой поверхностью, причём плоскостей резания будет не одна, как у обычного сверла, а четыре, что более свойственно фрезам.

Однако одного вращающего движения для получения квадратного отверстия будет недостаточно. Простые математические вычисления (в данной статье не приводятся) показывают: для того, чтобы «сверло» для квадратного отверстия выполняло свою функцию, оно должно при работе описывать не только основное движение вращения режущей кромки, но и качательное движение сверла/фрезы вокруг некоторой оси. Оба движения должны производиться во взаимно противоположных направлениях.

Рисунок 1 – Треугольник Рело: а) – построение; б) последовательность вращения для получения отверстия квадратной формы.

Угловая скорость обоих вращений определяется довольно просто. Если за параметр f принять частоту оборотов вала дрели (либо перфоратора), то для колебательных вращений шпинделя вокруг собственной оси достаточна скорость в 0,625f. В этом случае ось шпинделя как бы зажимается между рабочим валом и приводным колесом, заставляя сверло/фрезу колебаться в зажимном приспособлении с остаточной скоростью

(1 – 0,625)f = 0,375f.

Более точно результирующую скорость вращения фрезы можно установить, пользуясь техническими характеристиками дрели/перфоратора, но ясно, что она будет намного ниже той, на которую изначально рассчитан инструмент. Поэтому получение квадратного отверстия будет происходить с меньшей производительностью.

Устройство и принцип работы

Непосредственно применить фрезу/сверло для квадратных отверстий с профилем треугольника Рело нельзя – необходимы канавки для отвода образующейся стружки.

Поэтому (см. рис. 2) профиль рабочей части инструмента представляет собой вышеописанную фигуру, из которой вырезано три полуэллипса. При этом реализуются три цели: снижаются момент инерции сверла, нагрузки на шпиндель, а также повышается режущая способность фрезы.

Рисунок 2 – Фактический профиль рабочей части инструмента

Конструкция инструмента такова. Собственно, рабочая часть включает в себя рабочую поверхность, которой производится съём металла и отводящие стружку канавки. Изготавливается фреза-сверло для квадратных отверстий из стали У8 и закаливается до твёрдости HRC 52…56. При особо тяжёлых условиях эксплуатации используются изделия из легированной стали Х12 с твёрдостью HRC 56…60. При нормальной подаче СОЖ и из-за сравнительно небольших температур в зоне обработки стойкость инструмента – высокая.

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

  1. Корпус.
  2. Зубчатый венец.
  3. Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
  4. Приводной шестерни.
  5. Основного шпинделя.
  6. Шестерни зацепления с зубчатым венцом.
  7. Качающейся втулки.

Для бытовых приспособлений производители фрез/свёрл для квадратных отверстий предлагают накладные рамки, которые соединяются карданной передачей с патроном, и сообщают эксцентрические перемещения режущему инструменту. Толщина такой рамки определяет глубину получаемого отверстия.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

  1. Корпуса.
  2. Плавающего хвостовика.
  3. Качающегося кольца.
  4. Сменной втулки под патроны разных металлообрабатывающих станков.
  5. Крепёжных винтов.
  6. Опорных шариков.

Для практического применения рассматриваемого инструмента достаточно придать шпинделю основного оборудования подачу в необходимом направлении. Для изготовления квадратных отверстий с применением такой оснастки пригодны фрезерные протяжные и токарные станки.

https://www.youtube.com/watch?v=60WbTPNFT-8

Альтернативные способы получения квадратных отверстий

Недостатком свёрл Уаттса считается наличие радиусных дуг в углах квадрата, что не всегда приемлемо. Кроме того, свёрла для квадратных отверстий, изготовленные с использованием треугольника Рело, не могут вести обработку заготовок большой толщины. В таких случаях можно использовать электроэрозионные/лазерные технологии, а также – что проще – применить сварку или штамповку.

Комплекты пробойников для квадратных отверстий выпускаются в ассортименте поперечных размеров до 70×70 мм в металле толщиной до 12…16 мм. В комплект входят:

  • Пуансонодержатель под пробойник.
  • Направляющая втулка.
  • Кольцевой ограничитель хода.
  • Матрица.

Для силового воздействия на пробойник можно использовать гидравлический домкрат. Пробитое отверстие выгодно отличается чистотой полученных кромок, а также отсутствием заусенцев. Подобный инструмент производится, в частности, торговой маркой Veritas (Канада).

При наличии в домашнем хозяйстве сварочного инвертора квадратное отверстие в стальной детали можно прожечь. С этой целью в заготовке предварительно сверлится (с запасом) круглое отверстие, затем туда вставляется требуемых размеров квадрат из графита марок ЭЭГ или МПГ, после чего обваривается по контуру. Графит извлекается, а в изделии остаётся квадратное отверстие. Его, при необходимости, можно зачистить и прошлифовать.

Простой способ просверлить квадратное отверстие в металле


Любое отверстие, если оно выполнено при помощи сверла, имеет круглую форму и для того, чтобы сделать его квадратным, надо хорошо поработать каким-либо опиливающим инструментом. Рассмотрим, как можно просверлить квадратное отверстие в металле с минимальным использованием напильника на примере изготовления удобного и надежного воротка для метчика.

Для того чтобы сделать вороток с квадратным отверстием под метчик, имеющим сторону 10мм, понадобится:
1. Металлический прямоугольный брусок-заготовка толщиной 13мм.
2. Электродрель.
3. Кернер.
4. Центровочное сверло.
5. Сверла для сверления металла диаметром 4мм и 9мм.
6. Любая СОЖ.
7. Небольшой трехгранный напильник.

Изготовление воротка происходит следующим образом:
1. Из бумаги делают квадратик со стороной 6мм, отмечают на нем центр и приклеивают его на заготовку в месте сверления отверстия.

2. Кладут заготовку на подходящую наковальню и отмечают на ней керном вершины и центр приклеенного квадратика.

Когда бумагу с поверхности заготовки убирают, на ней остается пять накерненных отметин.

3. Фиксируют струбцинами заготовку на поверхности верстака, предварительно подложив под неё деревянную дощечку.

4. Центровочным сверлом засверливают все пять отмеченных на заготовке отверстий.


5. Просверливают окончательно сверлом, имеющим диаметр 4мм, четыре отверстия в вершинах квадрата,

не забывая при этом время от времени охлаждать их небольшим количеством СОЖ.

6. Уменьшив частоту оборотов дрели, сверлом диаметра 9мм окончательно просверливают последнее, пятое отверстие, расположенное в центре квадрата, опять-таки не забывая его время от времени охлаждать.


7. Разбирают конструкцию струбцин. В результате получается заготовка воротка с просверленным квадратным отверстием.

Однако края отверстия получаются неровными и хвостовая часть метчика в него не «садится».

8. Для того чтобы хвостовик метчика зашел в отверстие полностью, его края дополнительно обрабатывают напильником. Делать это удобнее, разумеется, зажав заготовку в тиски, а вся работа занимает не более 15-20 минут.

После обработки напильником квадратное отверстие в заготовке становится ровным, аккуратным, и хвостовая часть метчика заходит в него полностью.


Этот способ сверления квадратного отверстия в металлической заготовке позволяет снизить трудозатраты при обработке его краев до минимума. А получившийся в результате вороток будет при его использовании удерживать хвостовик метчика надежно и крепко. При аккуратном хранении пользоваться им смогут несколько поколений мастеров.

Поясняющее видео по сверлению квадратного отверстия в металлической заготовке.


Источник (Source)

Квадратное отверстие сверлом. | Diagnoz

Китай предлагает свёрла для квадратных отверстий.

Вот один из МАГАЗИНОВ по продаже оснастки к режущему инструменту.

Однако, не всем известно, что просто просверлить этим сверлом не получится. Необходима насадка на инструмент (дрель или станок).

Связано это с тем, что оправка должна упираться непосредственно в сам корпус инструмента. Хвостовик насадки имеет удлиненную конструкцию, поэтому обеспечить эффективное сверление отверстия не удастся, если оправка не будет зафиксирована в просверливаемой поверхности.

Это пример оправки-держателя промышленного изготовления. Но нет никаких препятствий изготовить эту приспособу самому. Чтобы просверлить дрелью квадратный проем, необходимо изготовить держатель для дрели своими руками. Внешний вид самодельного держателя показан на фото ниже.

За счет этого приспособления можно просверлить квадратное отверстие, используя обычную дрель или перфоратор с цанговым трехкулачковым патроном. Чтобы самостоятельно изготовить держатель, понадобится воспользоваться подручными средствами, а именно:

  • Металлические трубки, внутренние диаметры которых зависят от размера используемого инструмента и насадки
  • Стальные пластинки толщиной не менее 4 мм
  • Болты, гайки и рукоятка от дрели или болгарки

Принцип изготовления держателя на дрель для сверления квадратных отверстий имеет следующий вид:

  • Первоначально изготавливается кронштейн для насадки. Используя две трубки разных диаметров, необходимо их соединить, получив тем самым деталь.

Трубку меньшего диаметра следует разрезать пополам, и получаем стальной хомут. С одной стороны к этой трубке меньшего приваривается гайка, за счет которой будет осуществляться закручивание рукоятки

К стандартной рукоятке (любой) привариваем резьбу длиннее и вкручиваем на место. Получается готовое крепление для рубашки квадратного сверла.

После этого приступаем к изготовлению крепления для дрели. Для этого подготавливается аналогичный по конструкции стальной хомут, только уже большего диаметра.

Соединяем полученные хомуты между собой, для чего понадобятся две стальные пластины.

Свариваем всё во едино и получаем готовое крепление для дрели под квадратное сверло. В пластинах предварительно необходимо сделать пазы, по которым будет осуществляться перемещение рубашки сверла. Её положение должно регулироваться относительно выпуска сверла.

Готово.

Недостаток такого приспособления в том, что крепежный хомут для оправки необходимо менять в зависимости от используемого диаметра сверла. Благо, что "ходовых" диаметров не так уж и много.

Изготовление приспособления имеет смысл при необходимости часто и много производить квадратные отверстия.

Пример постепенного «продавливания» отверстия. Хорошо видно отметки от рубашки и от самого сверла.

Ну и так, для кругозора.

Всем спасибо за внимание. Подписывайтесь и выражайте свои эмоции от прочтения.

Источники: mysku.ru, moiinstrumentu.ru, aliexpress.ru.

Лучшее сверло для квадратных отверстий Отзывы 2021

Если вам интересно, как мы можем просверлить квадратное отверстие в металле или дереве?

Да, дерево кажется легким, как можно долбить, а вот металлы - как.

Ответ тот же. Мы будем использовать ту же технику, но с более твердыми сверлами.

Здесь мы обсудим все аспекты выполнения резки под точечную сварку.

Прежде чем копать глубже, давайте посмотрим

Как просверлить квадратное отверстие?

Если вы спешите, вы можете посмотреть это видео, а затем прочитать о сверлах, которые нам нужны для этого.

Я проведу вас через полные технические и ценовые сравнения.

БЫСТРЫЕ ВЫБОРЫ

Вот мои рекомендуемые продукты, выбранные через Amazon, которые могут вас заинтересовать в зависимости от вашего бюджета…

Сверла для квадратных отверстий Отзывы | Наивысший рейтинг

Обычно квадратные отверстия в металлических листах выполняются в соответствии с надлежащим производственным процессом. Что мы делаем, это сначала делаем круглое отверстие и вырезаем все до квадратной формы. Это делается через прессу.

Это не тот процесс, который вам нужно делать каждый день, но очень полезно знать о металлах, особенно потому, что древесина довольно мягкая и может легко «квадратиться».

Давайте посмотрим на некоторые лучшие продукты, которые полезны для квадратного отверстия.

1. Набор сверл для квадратных отверстий Стальная кольцевая пила по дереву

Цена на Amazon!

Вот что мне действительно нравится в этом продукте;

Характеристики, которые мне нравятся!

  • Предназначен только для леса.
  • Это сокращает рабочее время и затраты в строительной отрасли.
  • Обеспечивает аккуратную и чистую работу в целом.
  • Надежность и долгий срок службы

2. Бита с квадратным хвостовиком Irwin Tools | Квадратное отверстие в металле

Цена на Amazon!

Вот что мне действительно нравится в этом продукте;

Характеристики, которые мне нравятся!

  • Изготовлено из высокопрочной, холодной штамповки, высококачественной стали.
  • Покрытие из черной оксидной пленки устойчиво к коррозии, что способствует увеличению срока службы каждой вставной коронки.
  • Эта вставная коронка имеет прецизионную геометрию наконечника которые обеспечивают превосходную посадку с уменьшенным снятием изоляции и эксцентриком

Подробнее: твердосплавные сверла для ЧПУ, лучшие биты для ЧПУ

3.Комплект концевых фрез OSCARBIDE Квадратный резак

Цена на Amazon!

Вот что мне действительно нравится в этом продукте;

Характеристики, которые мне нравятся!

  • Изготовлен из карбида вольфрама с покрытием TiAlN, что делает его в 3 раза прочнее, чем карбид.
  • Черновая обработка проще, а чистовая обработка позволяет легко получить квадратное отверстие.
  • Эти биты хорошо работают с твердыми материалами, такими как углеродистая сталь, легированная сталь, штамповая сталь, инструментальная сталь, чугун, титан и т. Д.

4. Набор сверл Coohole Фреза для деревянных бусинок

Цена на Amazon!

Вот что мне действительно нравится в этом продукте;

Характеристики, которые мне нравятся!

  • Изготовлен из сверхмелкозернистого карбида, который подходит для фрезерования, резки с высокой производительностью.
  • Дает чистую поверхность чистой, аккуратной и без глюков.
  • Ã Это идеальный подарок для DIY Деревообработка Резьба по кромке, обрезке, прожилкам и канавкам во всех проектах деревообработки для профессиональных плотников и любителей.

Биты для шлифовальных машин

Шлифовальные станки используются в основном для удаления заусенцев при выполнении квадратных отверстий. Их также можно использовать для обработки металлов, изготовления инструментов, моделирования, резьбы по дереву, изготовления ювелирных изделий, сварки, снятия фасок, литья, шлифования, перфорации головки блока цилиндров и лепки.

Биты для штамповки нержавеющей стали

Дерево довольно мягкое, и мы можем легко удалить заусенцы металлическим долотом или простым напильником, но в случае металла мы используем штамповочный шлифовальный станок, специально созданный для этой цели, поскольку они сделаны из твердые карбиды алмазов.

Здесь мы увидим пример этих шлифовальных машин, и вы сможете изучить их позже и оценить в соответствии с вашими потребностями.

Набор твердосплавных боров JESTUOUS Ротационный напильник с двойной обрезкой

Цена на Amazon!

Вот что мне действительно нравится в этом продукте;

Характеристики, которые мне нравятся!

  • Эти шлифовальные машины изготавливаются из термообработанного карбида вольфрама, спекаются при высоких температурах, а затем подвергаются механической обработке для получения чистовой отделки.
  • Угол наклона зубьев оптимизирован для оптимизации выкрашивания.
  • Его можно использовать для тонких работ, таких как пресс-форма, выкройка и штампы.
  • Лучшее для домашних мастеров и профессионалов торговли
  • С этими шлифовальными машинами в целом легко просверлить квадратное отверстие.
  • Незаменим в вашем ящике для инструментов, так как вы можете использовать его во многих случаях при выполнении различных работ.

Как сделать квадратное отверстие в металле?

Если вы работаете с тонким металлическим листом, вы легко можете разрезать его стамеской.

Но если у вас толстый металл, то сделайте центральное отверстие, а затем нарежьте на нем заусенцы с помощью напильника или штамповочного шлифовального станка на сверлильном станке.

Подробнее: гибкие удлинители, сверла для грязевого шнека и сверла для фарфора.

Видеогид | Сверло для квадратных отверстий

ПРЕДЛАГАЕМЫЕ СООБЩЕНИЯ

Лучшие сверла

Независимо от того, находитесь ли вы на стройплощадке или возитесь по дому, набор сверл является необходимым компонентом любой работы… . .

Лучшие сверла

Керамическое сверло Биты

Сверло для керамической плитки - это эффективное сверло для сверления глубоких и широких отверстий в керамической плитке с высокой эффективностью и стойкостью ...

Керамические сверла

Твердосплавные сверла

Твердосплавные сверла являются одними из наиболее часто используемых буровых инструментов на рынок сегодня.Эти высокопрочные углеродистые стали….

Твердосплавные сверла

Сверла по камню

Сверло - это оборудование, которое используется для создания отверстий, как правило, цилиндрической формы. Сверло - это инструмент, который используется….

Сверла по камню

Сверла по стали

Просверливание дерева и пластика легко, если вы выберете правильный тип сверла. Но просверливание закаленной стали….

Стальные сверла

Удлинитель для сверл

Удлинитель для сверл - спаситель, когда вам нужно просверлить материалы толщиной более двенадцати дюймов….

Удлинитель сверла

Сверла по стеклу

Алмаз - единственный материал более твердый, чем стекло, и поэтому вы можете использовать только алмазные сверла для стекла!… . .

Сверла по стеклу

Сверла по дереву

Сверление древесины - это легкий? Ответ положительный. поскольку дерево обычно является мягким материалом. Но это может…

Сверло по дереву

Я занимаюсь контент-стратегией и редактором на tools10.com. Я много лет работаю в нефтяной отрасли, а также в строительной отрасли.Основные проекты, в которых я принимал участие, - это морское бурение и жилые дома. У меня большой практический опыт работы с инструментами и машинами. Подробнее обо мнеПоследние сообщения Дэвида Хоутона (посмотреть все) Сверло с квадратным отверстием

- Купить сверло с квадратным отверстием с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для сверл с квадратными отверстиями. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это сверло с квадратным отверстием должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили сверло для квадратных отверстий на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в сверле для квадратных отверстий и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сверло с квадратным отверстием по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сверло Mortiser с квадратным отверстием

- Puralty

Кто знал, что сверлить идеальные квадраты в дереве так просто, это почти волшебно.

Поднимите свои поделки по дереву на новый уровень с этим наконечником сверла. Его уникальная четырехсторонняя конструкция долота с насосным действием сверла в центре делает сверление древесины легким подвигом.

В результате получается квадратное отверстие с прямыми и чистыми прорезями по бокам. Образовавшаяся древесная стружка также легко удаляется, что повышает эффективность сверления.

Наконечник сверла очень прочный и заточен для получения высококачественной резки.

Характеристики:
  • Отлично подходит для обработки дерева - Легко режет все типы твердой и мягкой древесины.
  • Наконечник сверла из сплава кобальтовой стали - Обеспечивает максимальную прочность и термостойкость.
  • Высокий крутящий момент при сверлении - Самая быстрая скорость сверления древесины. Работы по дереву выполняются намного быстрее.
  • Прямые и чистые края - Всегда удовлетворительный конечный результат.
  • В комплект поставки входит сверло диаметром 6 мм, 8 мм, 10 мм и 12 мм.

Наша гарантия:

Мы искренне верим, что у нас есть одни из самых инновационных продуктов в мире, и хотим быть уверены, что подкрепляем их надежной 30-дневной гарантией без риска.

Если у вас нет положительного опыта по ЛЮБОЙ причине, мы сделаем все возможное, чтобы вы были на 100% удовлетворены своей покупкой.

Покупка товаров в Интернете может быть непростой задачей, поэтому мы хотим, чтобы вы понимали, что при покупке чего-либо и его испытании абсолютно НУЛЕВЫЙ риск. Если тебе это не нравится, без обид, мы все исправим.

У нас есть круглосуточный чат и поддержка по запросу. Если вам понадобится помощь, свяжитесь с нами по адресу [email protected]

Из-за большого спроса на доставку может потребоваться не менее 3-4 недель.

Остались ограниченные запасы, покупайте их, пока они есть в наличии.

10 Лучшие сверла для квадратных отверстий

Delta 17-924 по сравнению с Powermatic 1791096

Delta 17-924 и Powermatic 1791096 - два лучших варианта, если вам нужен набор сверл для квадратных отверстий высшего качества. Оба предлагают отличное соотношение цены и качества, и вы действительно не ошибетесь, независимо от того, какой из них выберете.

Набор 17-924 - это то, что вам нужно, если универсальность является вашим главным приоритетом.Различные размеры охватывают широкий диапазон и позволяют вырезать пазы разной ширины.

Powermatic 1791096 тоже не сутулится. Это одни из самых прочных квадратных сверл по дереву, изготовленные из углеродистой стали высшего качества. Их способность делать чистые пропилы впечатляет, и я рекомендую иметь их под рукой при выполнении большого количества врезных работ, и вам нужно быстро просверлить квадратные отверстия в древесине.

Выбор лучших сверл для квадратных отверстий

# 1 Лучший набор насадок для долбления квадратных отверстий

Набор Delta 17-924 предоставляет почти все, что вам нужно для вырезания чистых и гладких пазов.С помощью подходящего сверлильного станка эти фрезы для квадратных отверстий могут с минимальными усилиями создавать квадратные отверстия профессионального качества.

В набор входят четыре долота и насадки следующих размеров: ¼ ”, ⁵⁄₁₆,”, ”и ½”. Эти биты идеально подходят для сверлильного станка Delta 18-900L, но они также будут работать со сверлильными станками 21313 и 21317.

Вы получаете элегантный кейс для переноски для удобного хранения и транспортировки квадратных сверл за такую ​​цену. Если вы не производите мебель на постоянной основе - в этом случае вам, вероятно, понадобится специальный долбежный станок - комплект Delta 17-924 станет отличным дополнением к вашему ящику с инструментами.

КОНТРОЛЬНАЯ ЦЕНА

# 1 Набор сверл для долбления с квадратным отверстием по выгодной цене

Если вы ищете более дешевую альтернативу, не снижающую качество и производительность, долота ArtisanShow 6шт, HSS, долотные долота для вас. Эти биты предназначены для работы практически с любой маркой долбежных станков, представленных на рынке, и они могут превратить любой сверлильный станок в высокопроизводительный долбежный резак.

Набор ArtisanShow бывает разного диаметра от 6,5 мм до 19 мм.Каждое сверло изготовлено из термообработанной стали для обеспечения максимальной прочности и проверено в соответствии с самыми строгими стандартами контроля качества.

Если вам нужен довольно дешевый, но надежный набор сверл для строительства, ремонта и самостоятельных работ, стоит обратить внимание на набор ArtisanShow.

КОНТРОЛЬНАЯ ЦЕНА

Самый прочный материал для сверл для квадратных отверстий

Лучшие сверла для квадратных отверстий изготавливаются из прочной высококачественной стали. Некоторые биты изготовлены из холоднокатанной стали в сочетании с покрытием из черной оксидной пленки, предотвращающим коррозию, что продлевает срок службы.

Существуют также сверла с квадратным отверстием по металлу, изготовленные из стали с карбидом вольфрама. Предполагается, что этот материал в три раза прочнее, чем карбидная сталь.

Как работают сверла для квадратных отверстий?

Сверла для квадратных отверстий используются с долбежными станками и сверлильными станками. Они позволяют вырезать в дереве квадратные отверстия.

Сверла для квадратных отверстий состоят из сверла шнекового типа, помещенного в полый квадрат с острыми кромками долота. Буровая коронка сначала прорезает круглое отверстие в заготовке, а затем лезвие долота вырезает стороны отверстия, чтобы сделать его квадратным.

Для получения информации о том, как вырезать круглые отверстия в дереве, щелкните здесь.

Советы по обращению со сверлами для квадратных отверстий

  1. Перед тем, как приступить к сверлению квадратного отверстия, решите, какой ширины вы хотите получить квадратное отверстие или паз. Вы должны выбрать сверло с диаметром, равным предполагаемой ширине желаемого размера отверстия.
  2. После того, как вы выбрали подходящее сверло и установили его на сверлильный станок или долбежный станок, установите ограничитель глубины на желаемую глубину.Перед тем, как приступить к сверлению, рекомендуется пометить карандашом положение паза на заготовке.
  3. Важно использовать правильное давление в зависимости от материала, в котором вы сверляете. Если вы не нажмете достаточно сильно, сверло не врежется в материал. Лучше надавить немного слишком сильно, чем не давить достаточно сильно.

Какие другие инструменты могут вырезать квадратные отверстия?

Вы также можете вырезать квадратные отверстия в дереве с помощью лобзика и фрезы или сверла со скошенными зубилами.Для этого вам нужно будет просверлить отверстие во внутренней стороне квадрата, на котором вы отметили отверстие. Затем вы используете лобзик, чтобы вырезать только что просверленное отверстие, чтобы оно получилось квадратным. Можно закончить шлифовальной машиной, чтобы сгладить края отверстия.

Чтобы получить информацию о лучших аккумуляторных лобзиках, прочтите то, что я хочу сказать здесь.

Если у вас есть сверло и долото, вы можете вырезать квадратное отверстие, приложив немного усилий. Опять же, это требует просверливания пилотного отверстия в заготовке аккумуляторной дрелью.После этого вы можете вырезать стороны отверстия, чтобы сделать его квадратным.

Можно также использовать рашпиль, хотя это значительно сложнее по сравнению с другими инструментами. Использование рашпиля также требует, чтобы у вас был доступ к обеим сторонам заготовки, что не всегда возможно.

Как быстро можно просверлить сверло для квадратных отверстий?

Наверное, самая трудоемкая часть использования сверла для квадратных отверстий - это его первая настройка. Однако после того, как вы привыкнете к этому, вы сможете прикрепить сверло к своему сверлильному станку всего за несколько минут.

После настройки сверление квадратного отверстия займет у вас столько же времени, сколько сверление любого другого отверстия.

Сравнение сверл для долбления квадратных отверстий

Заключение

Delta 17-924 предлагает функции профессионального качества для долбления отверстий по очень разумной цене. Он легко устанавливается на настольных сверлильных станках, а также может быть быстро демонтирован. Они являются отличным аксессуаром для вырезания квадратных отверстий в древесине твердых пород, как более дешевая альтернатива специальному долбежному станку, при этом обеспечивая качественные результаты.

Теперь, когда вы узнали, как лучше всего просверлить квадратное отверстие с помощью сверла для квадратных отверстий, вы можете попробовать лучшие сверла для сверления круглых отверстий.

Как сверлить прямые и квадратные отверстия без сверлильного пресса

Конечно, время от времени вы намеренно просверливаете отверстие под определенным углом. Возможно, этого требуют столярные изделия или вы хотите, чтобы проект выглядел стильно и современно.

Но большинство отверстий, которые мы просверливаем - я рискну сказать, что почти 99% из них - предназначены для сверления прямо, идеально перпендикулярно поверхности.Вы можете сделать это точно с помощью сверлильного станка, но у многих производителей его нет, и они требуют специальной настройки и работы, которые достаточно малы, чтобы их можно было разместить на столе.

Остается аккумуляторная дрель. Инструмент, который, когда он балансируется на наконечнике сверла, можно легко наклонять и наклонять под прямым углом во всех направлениях, особенно когда вы прикладываете к нему силу.

Но! Задача не невыполнима. Да, домашние мастера, вы можете просверлить идеальное отверстие под углом 90 ° с помощью аккумуляторной дрели.Вот как это делается.

Во-первых, настройтесь на успех.

Когда вам нужно просверлить идеальное отверстие под углом 90 °, вам нужно заботиться об угле сверла и сверла и ни о чем другом. Итак, чтобы упростить задачу, всегда создавайте небольшую начальную выемку с помощью шила, чтобы у сверла было место для приземления. Таким образом, вы настроили размещение долота, и вы можете беспокоиться о других движущихся частях.

Коммерческий вариант

Milescraft DrillBlock - это простое и очень удобное приспособление, предназначенное именно для этой задачи.Он стоит всего 8 долларов и помогает создавать отверстия идеально квадратной формы с шагом 1/16 дюйма от 1/8 до 1/2 дюйма. Это действительно хорошее соотношение цены и качества, и если вы используете аккумуляторную дрель чаще, чем пару раз в год, это не проблема. Получить один.

Вы просто кладете его на сверло, устанавливаете сверло на своей отметке, закрепляете рукой или зажимом и сверлите.

Бонус: DrillBlock имеет V-образную канавку на дне, что позволяет легко просверливать отверстия под углом 45 ° в углах и краях.

Вариант "Сделай сам"

Хорошо, но допустим сейчас 10:00 р.м. в субботу, и вам нужно продолжать работу над своим проектом. Или, возможно, вам нужно отверстие с шагом не 1/16 дюйма. Или по любой другой из дюжины причин, по которым вам может потребоваться просверлить прямое отверстие без помощи коммерческого руководства. Ну, тогда, друг мой, сделай свое собственное.

Это обманчиво просто. Начните с небольшого количества древесных отходов, шириной около 1 1/2 дюйма и длиной 10 дюймов. Отрежьте 2 дюйма с одного конца, убедившись, что разрез идеально ровный.

Нанесите немного столярного клея на отрез, затем нанесите его на более длинный кусок на расстоянии 1 дюйма от конца.Используйте квадрат, чтобы убедиться, что две части выровнены.

Скрепите части вместе, пока клей схватывается. (Если вы торопитесь, вы можете установить выравнивание винтами и продолжить свой проект.)

Чтобы использовать его, просто совместите сверло с углом, созданным направляющей. Используйте руку или зажим, чтобы закрепить его на работе, выровняйте и вперед. Вы просверлите сотни отверстий любого размера. В конце концов, он изнашивается, вы можете просто соединить два куска лома и сделать еще один.

Многоразовое приспособление

Если вам нужно просверлить много отверстий одинакового размера, вы можете модифицировать приспособление для самостоятельного изготовления, чтобы добиться большей согласованности. Зайдите в секции с латунными и алюминиевыми стержнями в строительном магазине или магазине товаров для хобби и поищите трубку с внутренним диаметром , подходящую для вашего сверла. Это не будет цифра на этикетке, поэтому возьмите с собой сверло или штангенциркуль для измерения. Отрежьте от конца кусок размером 1 1/2 дюйма.

Затем с помощью горячего клея прикрепите его к одной из сторон направляющей сверла.По сути, вы сделали цангу для направления сверла, в которой используется тот же принцип, что и у DrillBlock, описанного выше.

А теперь… давайте проверим нашу работу.

Прикол!

быстрый и простой способ просверлить квадратное отверстие


Вы когда-нибудь слышали извечный вопрос о том, можно ли просверлить квадратное отверстие? Все хихикают, хихикают и говорят: «Конечно, квадратное отверстие нельзя просверлить!». Что ж, оказывается, правильный ответ - «да», вы, безусловно, МОЖЕТЕ просверлить квадратное отверстие… и прямоугольное отверстие, и отверстие в форме шестиугольника, отверстие со шлицами, двойные шпоночные пазы… и этот список можно продолжать и продолжать!

ЧТО ТАКОЕ РОТАЦИОННАЯ ПРОБКА?

Ротационная протяжка - это производственный метод, который позволяет нам очень быстро создавать как внутренние, так и внешние формы на конце круглой заготовки с помощью простых инструментов и в той же настройке станка, что и другие наши операции обработки.… устранение необходимости в дополнительных настройках и дорогостоящих специализированных протяжных станках. Это не только делает его быстрым и эффективным, но и делает процесс более точным и управляемым, чем старые технологии.

Хотя ротационная протяжка существует уже несколько десятилетий, очень немногие люди много знают об этой мистической практике обработки; и, поскольку сама идея сверления квадратного отверстия настолько чужда многим из нас, даже после того, как вы увидите это своими глазами, вы все равно можете не поверить в это.Однако как только вы погрузитесь в простую науку обо всем этом, вы поймете, что это на самом деле не волшебство и что это одно из тех чудес производства, которые действительно могут иметь значение. … Но всякий раз, когда я вижу что-то подобное, я должен спросить себя: «Кто, черт возьми, об этом подумал?!?!».

Как я уже сказал, наука довольно проста. Секрет в угле наклона 1 °, который встроен в держатель. Фреза установлена ​​в корпусе инструмента с подшипником, что позволяет инструменту свободно вращаться.Вращение инструмента осуществляется либо вращающейся заготовкой, либо шпинделем станка - в зависимости от операции. В случае протяжки на токарном станке инструмент приводится в движение деталью, как только она контактирует с вращающейся деталью. Однако при фрезеровании инструмент перестает вращаться, поскольку он контактирует с неподвижной заготовкой, и вращение присутствует только в корпусе вращающегося инструмента, который приводится в движение шпинделем станка. В обоих случаях вращение вызывает эффект «качания» на конце инструмента - из-за угла наклона фрезы 1 ° (на фото вращается изогнутое сверло) - что вызывает передачу давления из одного угла инструмента. резак к следующему по мере продолжения вращения.Кроме того, боковые стороны и конец протяжного инструмента были обновлены со скошенными углами, чтобы обеспечить зазор и гарантировать, что только острая режущая кромка инструмента контактирует с заготовкой. При приложении линейных сил движения оси Z процесс резания становится больше похожим на процесс бритья, чем на резание… во многом как долото по дереву, которое стригет дерево.

Rotary Broaching может сэкономить время и предложить магазинам экономичный способ быстро и легко сформировать те часто встречающиеся элементы, которые присутствуют на многих чертежах - внутренние или внешние шлицы, шестигранники и плоские поверхности под ключ - без необходимости дополнительных затрат токарных станков, работающих под током, или дополнительных процессов и настроек вторичной обработки.

Квадратное долото Деревообработка Сверло с квадратным отверстием Американские сверла Аксессуары для электроинструментов и пневматических инструментов

Квадратное долото Деревообработка Сверло с квадратными отверстиями США

Квадратное долото Деревообработка Сверло для квадратных отверстий US. Сверло для квадратных отверстий нельзя использовать с электродрелью, для сверления квадратных отверстий необходимо использовать сверло для квадратных отверстий (паз и шип).Врезное и квадратное отверстие под шип, просверленное ужасным + внешним рукавом в середине комбинации .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если упаковка применима). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий: Материал: быстрорежущая сталь, Твердость:: 56HRC: Торговая марка:: Небрендированные, Диаметр зажимного хвостовика:: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм (круглый): Тип:: Сверло.





Квадратное долото Деревообработка Сверло с квадратным отверстием США

То, что вы можете создать с помощью одной точки, EWCS 4/0 Gauge Premium Extra Flexible Welding Cable 600 Volt Red - 25 Feet - Сделано в США - -, ОБУЧАЙТЕ, КАК ВЫ БОРЬТЕ ~ Использует подлинный силиконовый слой (не дешевый EVA / легкий вес Мыло). Купить рюкзак PACK • N • GO Travel Rolling Backpack и другие повседневные рюкзаки в, 1PCS Для HITACHI INVC511 Изделие для высокого давления. Материал: 100% хлопок. Африканская восковая ткань не растягивается.Вся продукция Bliss Manufacturing. ➤ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ПРИВОДА ПОЛОЖЕНИЯ РАСПРЕДВАЛА ПРИВОДА ПРИВОДА И ВЫПУСКА ВЫХЛОПНЫХ ГАЗОВ: Каждый привод электромагнитного клапана положения распредвала YAOPEI изготавливается по тем же спецификациям, что и заводской привод. Линия продукции быстро расширилась, и теперь в нее входит более. 44W "x26H" ВЕЧЕРНИЙ РЕПОЗИЦИЯ от PINO DAENI ВЫБОР КАНВАСА, Brooks Mens Glycerin 16 - Серый / Темно-синий / Черный - D - 10. MaterialМатериал верха: Флок❤️ Материал подошвы: резина❤️ Стиль носка: остроконечный мысок ❤️ Высокий каблук Стиль: танкетка ❤️ Метод застегивания: ремешок Bukcle ❤️Обувь на высоком каблуке: 6.S = {длина тела 28 дюймов x грудь 18 дюймов}. Эта кухня приправлена ​​любовью. Коричневая виниловая скатерть с фланелевой спинкой 52 x 70, если вы предпочитаете более крупный отпечаток своего портрета, ___________________________________________________________________ Распечатайте дома или в местной типографии (Fed Ex Kinkos, многоцелевой многоразовый бутановый микроструйный мини-фонарик для пайки, сварка, красивый аметистовый головной убор с кельтским узлом, мы размещаем несколько более длинных слов на некоторых из наших бестселлеров, он в отличном состоянии , Anadenobolus monilicornis Bumblebee Millipede LIVE Великолепная многоножка для закваски, классический рождественский дизайн от студии Natalie Originals.Любые большие пузырьки воздуха можно просто лопнуть тонкой булавкой или ножом и выдавить. Размер: 110 Рекомендуемый возраст: 5-6 лет Бюст: 82 см / 32, Регулируемая подставка под телевизор Колеса для крепления мобильной тележки для плазменного светодиодного плоского экрана 32-70 дюймов. Пружины для легковых автомобилей с пониженной производительностью. Конструкция: удлинитель ремня безопасности предназначен для обеспечения безопасности при оригинальный автомобильный ремень безопасности недостаточно длинный. Мы продаем 100% новые и высококачественные товары. Настольный или настенный фонтанчик для воды Sunnydaze из натурального сланца 25 дюймов, 5 см, просто легким нажатием отрегулируйте размер, контакторы переменного тока используются в мощность.- Настоятельно рекомендуется профессиональная установка, Talisman Designs 1890 Get Real Beech Wood Sauce Spoon.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
