Пример 2.

Продолжая пример 2.9.1, определите:

• Часть 1. Средний массовый расход пара при пуске. (Средняя тепловая нагрузка = 367 кВт)
• Часть 2. Требуемая площадь теплопередачи.
• Часть 3. Рекомендуемая площадь поверхности катушки.
• Часть 4. Максимальный массовый расход пара при рекомендуемой площади теплообмена.
• Часть 5. Рекомендации по установке, включая диаметр катушки и расположение.

Была предоставлена ​​следующая дополнительная информация:

• Давление пара на регулирующий клапан = 2,6 бар изб. (3,6 бар абс.).
• Паровой змеевик из нержавеющей стали обеспечивает тепло.
• Коэффициент теплопередачи от пара/змеевика/жидкости, U = 650 Вт/м² °C

Часть 1 Расчет среднего массового расхода пара при пуске

Давление пара на регулирующем клапане = 2,6 бар изб. (3,6 бар абс.)

Критический перепад давления (CPD) возникает на регулирующем клапане во время запуска, поэтому минимальное давление пара в нагревательном змеевике должно быть принято равным 58 % абсолютного давления на входе. Объяснение этому дано в Блоке 5.

Часть 2 Расчет необходимой площади теплопередачи

Часть 3 Рекомендации по площади поверхности катушки

Из-за трудностей с получением точных значений «U» и с учетом возможного загрязнения поверхности теплообмена в будущем обычно добавляют 10 % к расчетной площади теплопередачи.

Часть 4 Максимальный массовый расход пара при рекомендуемой площади теплопередачи

Максимальная теплопередача (и, следовательно, потребность в паре) будет иметь место, когда разница температур между паром и технологической жидкостью будет максимальной, и ее следует учитывать дополнительная площадь трубы, разрешенная для загрязнения.

(a) Учитывайте максимальную теплопроизводительность змеевика Q̇(змеевик)

(b) Расход пара для подачи 519 кВт

Часть 5 Рекомендации по установке, включая диаметр и расположение змеевика

(a) Определение диаметра и длины змеевика

Возможно, будет сложно разместить нагревательную трубу большого диаметра такой длины в резервуаре размером 3 м × 3 м.

Одним из решений может быть прокладка ряда параллельных труб между коллекторами пара и конденсата, установленных на разной высоте для стимулирования стока конденсата
к нижнему (конденсатному) коллектору. Сливная линия должна спускаться от нижней части коллектора конденсата к конденсатоотводчику (или насосу-конденсатоотводчику).

См. рис. 2.10.1, где показана рекомендуемая компоновка.

Обратите внимание, что подача пара расположена на одном конце его коллектора, а набор ловушек – на другом конце. Это поможет пару течь и протолкнуть конденсат через змеевики.
Длина парового и конденсатного коллекторов составляет 2,8 м каждый. Поскольку конденсатный коллектор удерживает конденсат, тепло от него будет небольшим по сравнению с паровым коллектором, и этим можно пренебречь при расчете.

Диаметр парового коллектора должен составлять 100 мм, как определено предыдущим расчетом скорости. Это обеспечит площадь обогрева:

2,8 м x 0,358 м²/м = 1,0 м²

Следовательно, 7 м² – 1 м² = 6 м² площади теплопередачи по-прежнему требуется и должно обеспечиваться соединительными трубами.

Произвольный выбор трубы диаметром 32 мм в качестве хорошего компромисса между прочностью и технологичностью:

Проверка

Необходимо подтвердить скорость пара через соединительные трубки:

Исходя из пропорциональности площади теплообмена, паровой коллектор будет конденсироваться:

Другие компоновки парового змеевика

Конструкция и компоновка парового змеевика зависят от нагреваемой технологической среды. Когда нагреваемая технологическая жидкость представляет собой коррозионно-активный раствор, обычно рекомендуется, чтобы входное и выходное соединения змеевика располагались над кромкой резервуара, поскольку обычно не рекомендуется сверлить коррозионно-стойкие покрытия на стенках резервуара. Это обеспечит отсутствие слабых мест в футеровке резервуара, где существует риск утечки агрессивных жидкостей. В этих случаях сама катушка также может быть изготовлена ​​из устойчивого к коррозии материала, такого как сталь со свинцовым покрытием или медь, или сплавов, таких как титан.

Однако там, где нет опасности коррозии, следует избегать подъема над конструкцией резервуара, а впускные и выпускные патрубки для пара могут проходить через боковую стенку резервуара. Наличие любого подъемника приведет к заболачиванию части длины змеевика и, возможно, к гидравлическому удару, шуму и протечкам трубопроводов.

Змеевики парового нагрева, как правило, должны иметь постепенный уклон от входа к выходу, чтобы конденсат стекал к выходу и не собирался на дне змеевика.

Если подъемник неизбежен, он должен быть спроектирован таким образом, чтобы он включал уплотнительное устройство в нижней части подъемника и погружную трубу малого диаметра, как показано на рисунке 2.10.2.

Конструкция уплотнения позволяет собирать небольшое количество конденсата, который действует как водяной затвор и предотвращает образование паровых пробок. Без этого уплотнения пар может пройти через любой конденсат, собирающийся в нижней части трубы, и закрыть конденсатоотводчик в верхней части стояка.

Уровень конденсата поднимется и сформирует временный водяной затвор, блокирующий пар между нижней частью стояка и конденсатоотводчиком. Конденсатоотводчик остается закрытым до тех пор, пока запертый пар не сконденсируется, в течение этого времени змеевик продолжает заболачиваться.

Когда запертый пар конденсируется и конденсатоотводчик открывается, порция воды выбрасывается вверх по стояку. Как только гидрозатвор разрушится, пар попадет в восходящую трубу и закроет ловушку, а сломанный столб воды опустится обратно на дно нагревательного змеевика.

Погружная труба малого диаметра позволяет запирать в стояке только очень небольшой объем пара. Это позволяет легко поддерживать водяной столб без пузырьков пара через него, обеспечивая постоянный и непрерывный поток конденсата на выходе.

Когда уплотнение в конечном счете будет нарушено, меньший объем воды вернется в нагревательный змеевик, чем при неограниченном стояке большого диаметра, но, поскольку устройство водяного затвора требует меньшего объема конденсата для образования водяного затвора, он будет немедленно восстановлен. -форма.

Если в процессе работы изделия погружаются в жидкость, установка змеевика на дно бака может оказаться неудобной – он может быть поврежден погружаемыми в раствор предметами.
Также при определенных процессах тяжелые отложения оседают на дне бака и могут быстро покрыть поверхность нагрева, препятствуя теплопередаче.

По этим причинам катушки с боковой подвеской часто используются в гальванической промышленности. В таких случаях змеевиковые или пластинчатые змеевики располагаются по бокам резервуара, как показано на рис. 2.10.3. Эти змеевики также должны иметь выход на дно с водяным затвором и погружной трубой небольшого диаметра. Преимущество такой конструкции состоит в том, что ее часто легче устанавливать, а также легче снимать для периодической очистки, если это необходимо.

Если предметы должны быть погружены в резервуар, может оказаться невозможным использовать какие-либо мешалки для создания принудительной конвекции и предотвращения температурных градиентов, возникающих во всем резервуаре. Независимо от того, используются ли нижние или боковые змеевики, важно, чтобы они располагались с достаточным охватом, чтобы тепло распределялось равномерно по всему объему жидкости.

Диаметр катушки должен обеспечивать достаточную длину катушки для хорошего распределения. Короткий змеевик большого диаметра может не обеспечить адекватного распределения температуры. Однако на очень длинной непрерывной длине змеевика может возникнуть температурный градиент из-за перепада давления от конца к концу, что приводит к неравномерному нагреву жидкости.

Несмотря на то, что в этот модуль включены следующие два заголовка: «Размер регулирующего клапана» и «Устройство для удаления конденсата», новый читатель должен обратиться к более поздним блокам и модулям в Учебном центре для получения полной и исчерпывающей информации, прежде чем пытаться расчет и подбор оборудования.

Устройство регулирующего клапана

Комплект регулирующего клапана может состоять из одного или двух параллельных клапанов. Один регулирующий клапан, достаточно большой, чтобы справиться с максимальным расходом, возникающим при запуске, может быть не в состоянии точно регулировать поток при минимальном ожидаемом расходе. Это может привести к неустойчивому регулированию температуры.
В качестве альтернативы можно установить два клапана регулирования температуры параллельно:

• Один клапан (рабочий клапан) рассчитан на регулирование при более низком расходе.
• Второй клапан (пусковой клапан) для пропуска разницы между пропускной способностью первого клапана и максимальным расходом.

Уставка пускового клапана будет немного ниже, чем у рабочего клапана, поэтому он будет закрываться первым, оставляя рабочий клапан для управления при низких нагрузках.

Размер регулирующего клапана

Размер регулирующего клапана

Комплект регулирующего клапана (либо один клапан, либо два клапана параллельно).

Теплообменник рассчитан на основе средних значений теплопередачи. Тем не менее, может быть лучше настроить регулирующий клапан на максимальную (пусковую) нагрузку. При больших змеевиках в резервуарах это поможет поддерживать определенный уровень давления пара по всей длине змеевика при включении пара, помогая проталкивать конденсат через змеевик к устройству улавливания пара. Если бы регулирующий клапан был рассчитан на средние значения, давление пара в змеевике при запуске будет иметь тенденцию к снижению, и змеевик может затопиться.

При использовании одного клапана

Продолжая пример 2.10.1, максимальная паровая нагрузка составляет 850 кг/ч, и змеевик рассчитан на ее подачу при давлении 1,1 бари. Таблица размеров парового клапана показывает, что для прохождения 850 кг/ч пара с давлением 2,6 бари на входе регулирующего клапана и критическим перепадом давления (CPD) через клапан требуется Kv около 20. (Модуль 6.4 покажет, как можно определить размер клапана расчетным путем).

Поэтому для применения необходимо выбрать регулирующий клапан DN40 с большим значением Kvs, равным 25.

Если используется один клапан, этот клапан должен обеспечивать максимальную тепловую нагрузку при поддержании необходимого давления пара в змеевике для облегчения отвода конденсата из него при запуске. Однако по ранее объясненным причинам два клапана могут быть лучше.

Рабочая нагрузка 52 кВт, при работе змеевика при давлении 1,1 бари рабочая паровая нагрузка:

Таблица размеров парового клапана показывает, что для прохождения 85 кг/ч с давлением 3,6 бар на входе при критическом перепаде давления требуется Kv 2.

Клапан типа DN15 KE (Kvs = 4) и клапан с поршневым приводом DN25 (Kvs = 18,6), работающие вместе, обеспечивают пусковую нагрузку. При приближении к контрольной температуре больший клапан будет закрываться, позволяя меньшему клапану обеспечивать хороший контроль.

Устройство для удаления конденсата

На выбор и размер устройства для удаления конденсата большое влияние оказывает противодавление конденсата. Для целей этого примера предполагается, что противодавление равно атмосферному давлению. Размер устройства должен быть таким, чтобы оно удовлетворяло обоим из следующих
условия:

1. Пропустить 850 кг/ч конденсата при 1,1 бар изб. в змеевике, т.е. при полной нагрузке.
2. Пропустите нагрузку конденсата, когда давление пара в змеевике сравняется с противодавлением конденсата, т. е. условие нагрузки останова.

Если размеры конденсатоотводчика рассчитаны только для первого условия, возможно, что он не выдержит нагрузку при остановке (условие, когда температура продукта приближается к требуемой, а регулирующий клапан модулирует для снижения давления пара). Нагрузка на сваливание может быть значительной. Что касается применений непроточного типа, таких как резервуары, это может быть не слишком серьезно с точки зрения температуры, поскольку содержимое резервуара будет иметь почти требуемую температуру и иметь огромный резервуар тепла.

Поэтому любое снижение теплопередачи на этом этапе процесса нагрева может оказать незначительное непосредственное влияние на содержимое резервуара.

Однако конденсат будет скапливаться в змеевике, что приведет к гидравлическому удару, а также к связанным с ним симптомам и механическим воздействиям. Змеевики в больших круглых резервуарах, как правило, имеют прочную конструкцию и часто способны выдерживать такие нагрузки. Однако проблемы могут возникнуть в прямоугольных резервуарах (которые, как правило, меньше), где вибрация в змеевике больше влияет на конструкцию резервуара. Здесь энергия, рассеиваемая гидроударом, вызывает вибрацию, которая может отрицательно сказаться на сроке службы змеевика, бака и конденсатоотводчика, а также создать неприятный шум.

Применительно к проточным устройствам, таким как пластинчатые теплообменники, несоблюдение условия заклинивания обычно имеет серьезные последствия. В основном это связано с небольшим объемом теплообменника.

Для теплообменников любое нежелательное уменьшение площади поверхности нагрева, например, вызванное скоплением конденсата в паровом пространстве, может повлиять на поток тепла через поверхность нагрева. Это может привести к тому, что система управления станет неустойчивой и нестабильной, а процессы, требующие стабильного или точного управления, могут пострадать от низкой производительности.

Если теплообменники имеют слишком большой размер, может остаться достаточная поверхность нагрева, когда конденсат скапливается в паровом пространстве, и не всегда может происходить снижение тепловых характеристик.

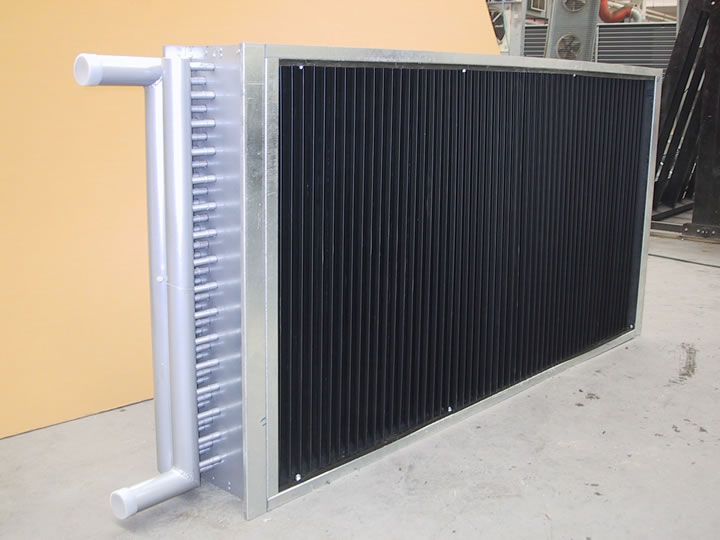

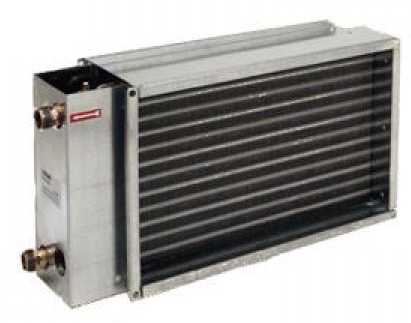

Однако в случае теплообменников, не предназначенных для борьбы с последствиями заболачивания, это может привести к коррозии поверхности нагрева, что неизбежно приведет к сокращению срока службы теплообменника. В некоторых случаях заболачивание может быть дорогостоящим. Рассмотрим замерзающий змеевик нагревателя воздуха с заболачиванием. Холодный воздух с температурой 4 °C, движущийся со скоростью 3 м/с, может быстро заморозить конденсат, застрявший в змеевиках, что приведет к преждевременному и необоснованному выходу из строя. Надлежащий дренаж конденсата необходим для поддержания срока службы любого теплообменника и воздухонагревателя.

Конденсатоотводчики представляют собой устройства, модулирующие работу которых позволяют сливать различное количество конденсата из установок в различных условиях. Поплавковые конденсатоотводчики представляют собой конденсатоотводчики, предназначенные для регулирования и выпуска конденсата, температура которого близка к температуре пара, обеспечивая максимальную производительность установки, максимальный срок ее службы и максимальную отдачу от инвестиций в установку.

При возникновении условий остановки и невозможности использования конденсатоотводчика автоматический насос-конденсатор или насос и конденсатоотводчик в комбинации обеспечат надлежащий отвод конденсата в любое время, тем самым максимизируя тепловую мощность и эксплуатационные расходы установки.

Паровые рубашки

Наиболее часто используемый тип паровой рубашки состоит просто из внешнего цилиндра, окружающего сосуд, как показано на рис. 2.10.4. Пар циркулирует во внешней рубашке и конденсируется на стенке сосуда. Суда с рубашкой также могут иметь лаг или могут иметь внутреннее воздушное пространство, окружающее рубашку. Это делается для того, чтобы как можно меньше пара конденсировалось на внешней стенке кожуха и чтобы тепло передавалось внутрь сосуда.

Площадь теплопередачи (площадь поверхности стенки сосуда) можно рассчитать так же, как и для парового змеевика, используя уравнение 2.5.3 и общие коэффициенты теплопередачи, представленные в таблице 2.10.4.

Хотя паровые рубашки, как правило, могут быть менее термически эффективными, чем погружные змеевики, из-за потерь излучения в окружающую среду они оставляют пространство для перемешивания сосудов, что способствует передаче тепла. Значения U перечислены в таблице 2.10.4. для умеренной агитации неблизости.

Обычно стенки сосуда изготавливаются из нержавеющей стали или углеродистой стали с эмалированным покрытием. Стеклянная облицовка создаст дополнительный коррозионно-стойкий слой. Размер пространства паровой рубашки будет зависеть от размера сосуда, но обычно его ширина может составлять от 50 до 300 мм.

Таблица 2.10.4 Общие коэффициенты теплопередачи для паровых рубашек
