Коробки зажимов КЗ-16, КЗ-40

Товар сертифицирован

Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток

Транспортной компанией

Доставка в Москву от 1-2 дней

Стоимость доставки: 2910 ₽*

*Ориентировочная стоимость за 1кг (куб.м)

Гарантия и сервис

Гарантия 12 месяцев

Связаться с нашим менеджером и сообщить о неисправности

• Описание
• Отзывы(0)

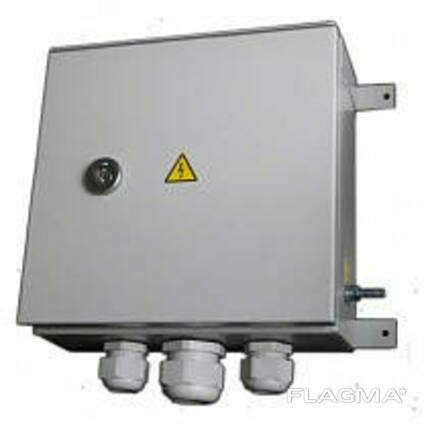

Коробки зажимов КЗ-16, КЗ-40 выполняют функцию соединения/разъединения проводов, кабелей и жил во время монтажа устройств вторичной коммуникации.

Выпускаемые модификации

КЗ-16 для АЭС	КЗ-40 для АЭС	КЗ-16-01Д1 для ТЭС и других объектов	КЗ-16-01Д2 для ТЭС и других объектов

Условия эксплуатации

Климатическое исполнение	УХЛ4 по ГОСТ 15150
Класс безопасности	2НУ согласно НП.306.1.02/1.034- 2000
Группа условий эксплуатации	1.2 согласно НП 306.5.02/3.035-2000
Группа условий размещения	3Б согласно НП 306.5.02/3.035-2000
Категория сейсмостойкости	I по ПНАЭ Г-5-006-87
Рабочее значение температур	от -40 до +120°C и кратковременно до 150°C
Мощность поглощенной дозы ионизирующего излучения	не менее 9·10-4 Гр/с
По способу защиты человека от поражения электрическим током коробки кабельных зажимов относятся	к классу I по ГОСТ 12. 2.007.0
Устойчивы:	к воздействию землетрясения 9 баллов по шкале MSK-64 при уровне установки над нулевой отметкой 45 м
	к воздействию дезактивации наружных поверхностей к кислотным и щелочным растворам

Технические характеристики

Параметр		Значение
Номинальный ток:	для исполнений 0145	32 А
	для исполнений 4655	140 А
	для исполнений 56	240 А
Номинальное напряжение:	при переменном токе частотой 50 Гц	660 В
	при постоянном токе	440 В
Степень защиты оболочки		IP67 по ГОСТ 14254
Средний срок службы		не менее 20 лет

По индивидуальным заказам, коробки КЗ-16, КЗ-40 могут комплектоваться специальными зажимами, размыкателями, предохранителями и другим, а также могут быть оборудованы различным количеством кабельных зажимов, термопреобразователями сопротивления и другими датчиками.

При использовании жёсткого кабеля, вместо полиамидных сальников, могут быть установлены латунные кабельные зажимы.

Рекомендуемое оборудование и аналоги

• Под заказ

  Регистратор-устройство резервной МТЗ РЗЛ-02.2н АР01

  Купить

• Под заказ

  Разъем МР-2

  Купить

• Под заказ

  Щиток ЩПС

  Купить

• Под заказ

  Теплотест Н-101

  Купить

• Под заказ

  Реле АЛ-4(АЛ-4-1, АЛ-4-2)

  Купить

• Под заказ

  Устройство защиты электрических машин СЕЗАМ-М

  Купить

• Под заказ

  Прерыватель импульсный ЕЛ-20

  Купить

• Под заказ

  Интегральные микросхемы

  Купить

• Под заказ

  Пульт руководителя ПР.Ц

  Купить

• Под заказ

  Аппаратура связи СДПС-Ц2МД

  Купить

• Под заказ

  Ящик ЯКП-32

  Купить

• Под заказ

  Устройство релейной защиты микропроцессорное серии РЗЛ-04

  Купить

• Под заказ

  Блок аварийного отключения БАО

  Купить

• Под заказ

  Шкаф ШРУ-З

  Купить

• Под заказ

  Система измерения СМИ-30П

  Купить

• Под заказ

  Указатель положения ИЦ407

  Купить

• Под заказ

  Усилители УТ200М, УТ600М

  Купить

• Под заказ

  Реле ЕЛ-11М2 380В

  Купить

• В наличии

  Механизм счета оборотов МСО-66 (СО-66)

  Купить

• Под заказ

  Приемник-дешифратор ПДК

  Купить

Коробки зажимов КЗВ | Аврора ООО

Описание

• 7 типоразмеров
• Изготовление из цинкового или алюминиевого сплава
• Надёжность, прочность, удобство в подсоединении кабелей

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и неброниро­ванных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной, угледобываю­щей и других отраслей промышленности.

Особенности

• Большое число типоразмеров коробок позволяет выполнить оптимальный подбор оборудования.
• Использование винтовых и пружинных клемм, кабельных вводов различных типов, дренажные устройства, заглушки, колец заземления и другого оборудования, позволяет обеспечить любую требуемую заказчику конфигурацию коробки.
• Внешние кронштейны обеспечивают удобство монтажа.
• При указании маркировки взрывозащиты 1 Ex d IIC T6 (Т5/Т4/T3) Gb X запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

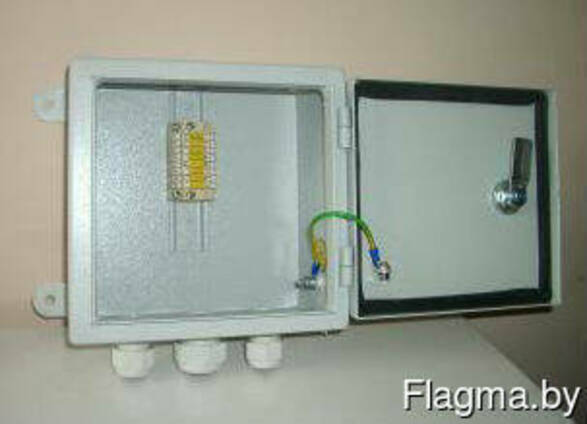

Коробка состоит из корпуса и крышки. На боковых стенках корпуса расположены кабельные вводы. Внутри коробки на монтажной панели расположены клеммные зажимы. Крепеж крышки к корпусу из нержавеющей стали в виде винтов с внутренним шестигранником или болтов. Конструкция коробок зажимов предусматривает наличие внешних и внутренних болтов заземления. Для крепления коробки используются скобы крепления.

Условные обозначения

КЗХ1Х2-Х3/Х4П-(Х5/Х6)-Х7(Х7.1)/Х7.2-Хn х Хm(Х8)-Х9-В1,5

КЗ – коробка зажимов.

Х1 – исполнение коробки:

• В – взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование».

Х2 – для коробок типа КЗВ не указывается.

Х3 – номинальный ток зажимов.

Х4 – количество зажимов на указанный номинальный ток.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.

Х5 / Х6 – номинальный ток и количество применяемых вспомогательных зажимов и индекс «П» при применении пружинных зажимов.

Х7 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолирован­ной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается. (изол. шина РЕ и шина РЕ в коробки типа КЗРВ2 и КЗВ не устанавливается)

Х7.1 – индекс, указывающий:

• для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается.
• для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х7.2 – индекс, указывающий:

• для клемм заземления – количество клемм;
• для шин заземления – количество шин и при необходимости, сторона установки.

Хn х Хm – условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства и их количество.

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х9 – маркировка взрывозащиты:

• 1Ex d IIC T6 (T5/T4/T3) Gb, 1ExdIICT6(T5/T4/T3).

В1,5 – вид климатического исполнения коробок В1,5 по ГОСТ 15150.

Пример формулировки заказа:

КЗВ-24/8-(Л-2-М20)х1(А)-(Л-2БМ-М25)х1(С)-1Ex d IIC T6 Gb-В1,5, что соответствует – взрывозащищенная коробка зажимов из алюминиевого сплава с маркировкой взрывозащиты 1Ex d IIC T6 Gb, с 8 винтовыми зажимами на номинальный ток 24А, с одним кабельным вводом для небронированного кабеля ВК-Л-ВЭЛ 2-М20-Exd-В1,5, расположенным по стороне А, и одним кабельным вводом для бронированного кабеля ВК-Л-ВЭЛ 2БМ-М25-Exd-В1,5, расположенным по стороне С, климатическим исполнением и категорией размещения В1,5.

Технический характеристики

Маркировка взрывозащиты: 1Ex d IIC T6 (T5/T4/T3) Gb, 1ExdIICT6(T5/T4/T3)

Материал изготовления коробки: модифицированный алюминиевый или цинковый сплав (в зависимости от требований потребителя)

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

• стандартное исполнение – от – 60°С до + 50°С;
• спец. исполнение – от – 70°С до + 50°С.

Номер технических условий: ПИНЮ.685564.001ТУ
