Лак лбс: Лак бакелитовый ЛБС-1 от производителя с доставкой по России

alexxlab | 12.06.2023 | 0 | Разное

Содержание

Лак бакелитовый ЛБС-1 от производителя с доставкой по России

Категории:

ЛКМ для приборов и оборудования

для склеивания, пропитки и покрытия различных материалов, для изготовления лакотканей и т. п.

Заказать

Состав материала

Лак бакелитовый ЛБС-1 раствор фенолоформальдегидных смол резольного типа в этиловом спирте.

Внешний вид

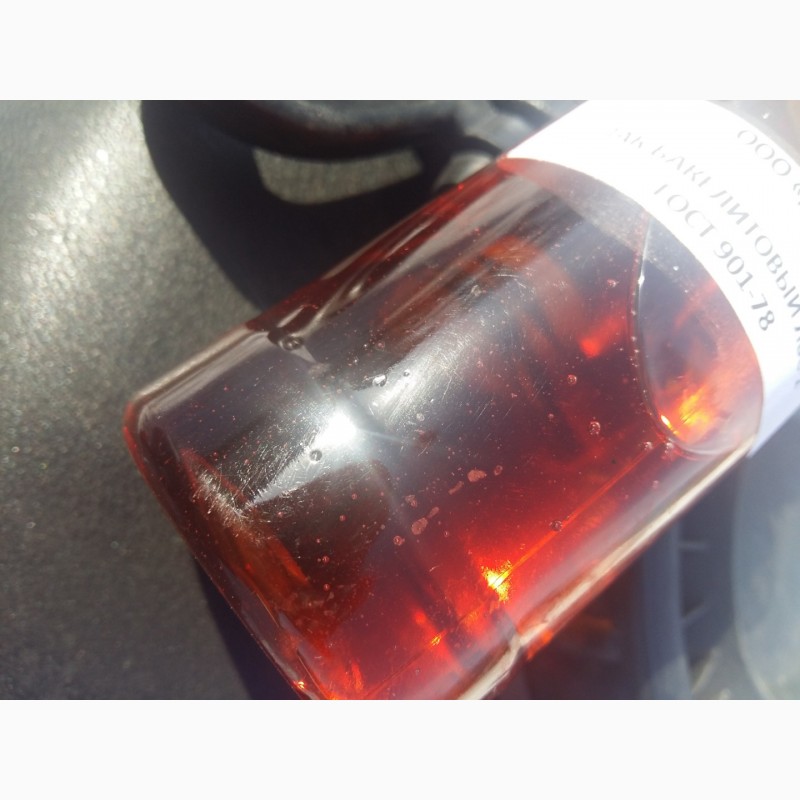

ЛБС-1 — прозрачный раствор от красноватого до красно-бурого цвета.

Не содержит взвешенных частиц.

Назначение

Бакелитовый лак ЛБС-1 предназначен для склеивания, пропитки и покрытия различных материалов, а также для изготовления лакотканей и т. п.

Основные показатели

Массовая доля смолы, %
…………………………………………………………………………………….. ………………………………. 52-60

Вязкость динамическая, мПА-с
……………………………………………………………………………………………………………………… 100-900

Массовая доля свободного фенола, %, не более
……………………………………………………………………………………………………………………… 9

Время желатинизации, с
……………………………………………………………………………………………………………………… 50-100

Массовая доля воды, %, не более
……………………………………………………………………………………………………………………… 10

Хранение

Хранение бакелитового лака марки ЛБС-1 при t° не выше 20°С в плотно закрытой таре в крытом складском помещении.

Попадание прямых солнечных лучей и атмосферных осадков должно быть исключено.

Гарантийный срок хранения бакелитового лака — 3 месяца со дня изготовления.

Стандарт

ГОСТ 901-78

Характеристики товара

По типу материала

Лак, Клей, Прочее

По типу защищаемой поверхности

Стекло / Керамика, Пластмасса / Оргстекло, Бумага / Картон, Ткань / Ковровое покрытие

По области применения

Машиностроение / Станкостроение, Полуфабрикатные материалы, Бытовая техника и оборудование, Радиотехническая промышленность / Приборостроение

По специальным свойствам

Износостойкое покрытие, Авторемонтные материалы, Глянцевая / Полуглянцевая, Матовая / Полуматовая, Для внутренних работ, Быстросохнущее покрытие

По стойкости к воздействию

Влагостойкость, Износостойкость, Стойкость к ультрафиолетовому излучению, Устойчивость к моющим средствам

Купить лак бакелитовый ЛБС-1

Лак для бань и саун LBS

ЛАК ДЛЯ БАНЬ И САУН

Фасовка: 0,9кг; 2,5кг
Упаковка: гофротара 0,9кг*12 шт, 2,5кг*4 шт

Для внутренних работ

Предотвращает рост грибка и плесени

Без запаха

Защита от влаги

ГОТОВЫЙ СОСТАВ	ПЛОЩАДЬ ПОКРЫТИЯ в 1 слой
0,9кг	12 м²
2,5кг	35 м²

НАЗНАЧЕНИЕ

Для для пропитки и обработки деревянных поверхностей во всех помещениях бань и саун за исключением полов и полков. Использование лака позволяет выделить и сохранить эстетические свойства древесины. За счет применения в составе высокотемпературных восков и специальных полимеров обеспечивается высокая грязе- и водостойкость в условиях повышенной влажности и резкого перепада температур.

ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ

Продукт наносится кистью с синтетическим ворсом, валиком, краскопультом. Перед применением тщательно перемешать. Работы проводить при температуре окружающей среды и поверхности не ниже 15 ˚С. При нанесении на ранее окрашенные или очищенные поверхности необходимо сделать пробный выкрас для проверки на совместимость.

УСЛОВИЯ НАНЕСЕНИЯ

Обрабатываемую поверхность очистить от пыли, грязи, смолы. Для получения более качественного покрытия перед нанесением лака (также перед нанесением каждого слоя) необходимо зашкурить поверхность мелкозернистой шкуркой и обеспылить.

При наличии биопоражений (синева, плесень) обработать поверхность отбеливателем ZERWOOD OT-1.

Для максимальной защиты рекомендуется обработать поверхность антисептиком для бань и саун ZERWOOD ABS-30.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

расход	70-90 г/м²
рекомендованное кол-во слоев	1 слой для парильного помещения 2 слоя для остальных помещений
высыхание	полное высыхание наступает через 3 суток при температуре 20˚С и отн. влажности воздуха 60% , при более низкой температуре время высыхания увеличивается. Межслойная сушка – 1 час при температуре 20˚С и отн. влажности воздуха 60%. Перед эксплуатацией протопить баню или сауну до рабочей температуры, остудить и проветрить.
допустимая влажность древесины	20%
температура окружающей среды	от +15˚С
состав	смесь акриловой и уретановой дисперсии, высокотемпературный воск, композиция высокоэффективных антисептических и биоцидных добавок, функциональные добавки, вода.
условия хранения	от+5˚С до +30˚С, предохранять от воздействия прямых солнечных лучей. Выдерживает 5 циклов замораживания-размораживания.
срок годности	24 месяца

ПРЕИМУЩЕСТВА

гладкое шелковистое полуматовое покрытие;
подчеркивает структуру и рисунок древесины;
связывает остаточную смолу;

содержит натуральный воск;
создает водо- и грязеотталкивающее покрытие;
в составе нет веществ, запрещенных в РФ и ЕС.

Burn Barrier 133A Лак на водной основе класса «B»

Описание

BURN BARRER 133A — огнезащитный полиуретановый лак на водной основе для использования на всех новых или ранее покрытых деревянных поверхностях (кроме полов). Купить сейчас!

Burn Barrier 133A Описание продукта:

Burn Barrier № 133A представляет собой огнезащитный полиуретановый лак на водной основе с полуматовым блеском. Он
предназначен для использования на всех новых или ранее покрытых деревянных поверхностях (кроме полов). Лак не будет
выщелачиваются или белеют при старении или стирке.

BB № 133A Рекомендуемое применение:

Хорошо перемешать материал перед использованием: Для нанесения на все деревянные поверхности, где требуется снижение характеристик горения поверхности
для соответствия требованиям строительных норм.

Информация о характеристиках:
класс огнестойкости «B» для дерева при нанесении в два слоя при 450 кв. футах/галлон. Высыхает за счет испарения воды.
Не выщелачивается при воздействии высокой влажности или воды. Отсутствие пожарной опасности во время нанесения или высыхания. 9Покрытие 0009 несколько термопластично. Необходимо соблюдать осторожность, когда две поверхности с покрытием соприкасаются друг с другом
, чтобы предотвратить прилипание и блокировку.

Характеристики:
Отделка . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . Очистить
Скорость разбрасывания . . . . . . . . . . . . . . . . . . . . . . . . .1ст. пальто, 450 кв. футов/гл.
2-й. пальто, 450 кв. футов/гл.
[Совокупный (общий) охват . . . . . . . . . . . . . . . 0,356 кв. футов/гл.]
Объем твердых веществ . . . . . . . . . . . . . . . . . . . . . . . . . .30%
Масса твердых веществ . . . . . . . . . . . . . . . . . . . . . . . . . .35%
Толщина мокрой пленки на слой . . . . . . . . . . . . . .3,6 мил
Толщина сухой пленки на слой . . . . . . . . . . . . . 0,1,1 мил
Температура нанесения
(поверхность и воздух) . . . . . . . . . . . . . . . . . . . . . . . .60F минимум
Время высыхания при 77F и относительной влажности 50%: . . . . . . . . . . . . На ощупь от 15 до 30 минут
Верхний слой 30 минут
Ручка 60 минут

Тип отверждения . . . . . . . . . . . . . . . . . . . . . . . . . . .Испарение воды и коалесценция

Точка воспламенения . . . . . .

. . . . . . . . . . . . . . . . . . . . . .Не до кипения
Разбавитель/очиститель . . . . . . . . . . . . . . . . . . . . . . . . . Вода
ЛОС. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,20 фунта/гл. (24 г/л)
2-й. пальто, 450 кв. футов/гл.
Срок годности 12 месяцев (в закрытом виде)
Вес на галлон 8,95 фунтов.
Доставка за галлон (4 галлона) . . . . . . . . . . . . 0,40 фунтов.
(5 галлонов). . . . . . . . . . . . 0,48 фунта.
Приложение. . . . . . . . . . . . . . . . . . . . . . . . . . . .Кисть, поролоновая кисть, обычная
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .или безвоздушное распыление.

Подготовка поверхности:
Подготовка поверхности должна выполняться в соответствии с передовой практикой окраски. Вся грязь, жир, масло, воск
, ржавчина и другие посторонние вещества должны быть удалены. Может наноситься на ранее окрашенные поверхности в хорошем состоянии

. Глянцевые поверхности необходимо зашлифовать наждачной бумагой или стальной ватой.

Все шлифование, заполнение
отверстий для гвоздей и т. д. должны быть завершены до применения № 133А.

Класс пожароопасности:
Класс распространения пламени «B» при нанесении на деревянные поверхности. При испытании в соответствии со стандартом ASTM
E-84 (NFPA 255, ANSI/UL 723 и UBC 8-1) покрытие получило следующий класс пожарной опасности
;

Подробная информация о системе покрытия
Герметик – нет
Базовое покрытие № 133A Наносится на площади
450 кв. гл. (11,0 м/л)
Верхнее покрытие № 133A, нанесенное на
450 кв. футов/гл США. (11,0 м/л)

(применительно к пихте Дугласа)

Распространение пламени	Разработан дым
55	170

Упаковка: Стандартная упаковка, ведра по 1 галлону, 5 галлонов.

Барьер против возгорания 133A Меры предосторожности

ОСТОРОЖНО! Не принимать внутрь. Закройте контейнер после каждого использования.

ХРАНИТЬ В НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ месте. Защита от замерзания
Представленная здесь информация основана на информации, доступной на момент печати. Тем не менее, мы не даем никаких гарантий того, что этот продукт соответствует требованиям федерального, местного или иностранного правительства. Поскольку мы не можем предвидеть все условия, при которых эта информация и наши продукты или продукты других производителей в сочетании с нашими продуктами могут быть использованы, мы не несем ответственности за результаты, полученные в результате применения этой информации, или безопасность и пригодность наших продуктов. продукты, либо по отдельности, либо в сочетании для своих собственных целей. Мы продаем наши продукты без гарантии, и покупатели и пользователи берут на себя всю ответственность и ответственность за убытки или ущерб, возникающие в результате использования этой информации, обращения и использования нашего обращения и использования наших продуктов независимо от того, используются ли они отдельно или в сочетании с другими продуктами. .

UPIA – Покрытие, материалы покрытия (подробности о сортах)

“UPIA®” представляет собой полную линейку полиимидных лаков, основанную на торговой марке UBE “U-лак”, с новыми классами лаков, разработанными на основе обширного опыта UBE и превосходной технологии.

Характеристики “UPIA®”

(1) Состав полиимида UBE

«UPIA®» представляет собой предшественник полиимида, образованный из запатентованных UBE мономеров «BPDA (диангидрид бифенилтетракарбоновой кислоты)». Это оригинальный лак UBE.

Полиимидная пленка UBE “UPILEX®” производится с использованием этого уникального предшественника полиимида UBE, что дает ему различные и уникальные преимущества. Такими же свойствами обладает пленка с полиимидным покрытием, полученная из лака той же марки.

Подробная информация о [UPILEX®] находится здесь.

(2) Общие свойства “UPIA®”

Собственность	Категория	Термостойкий /Высокотермостойкий (Существующий класс)	NMP Бесплатно	Для держателя вторичной батареи	Измерение состояние
Собственность	Блок	УПИА-АТ/СТ (У-лак-А/С)	УПИА-НФ	UPIA-LB	Измерение состояние
Растворитель	–	*НМП	Вода	*NMP, Вода
Твердое содержимое	мас. %	17-19	10-15	10-30	350°С, 30 мин
Плотность	×10 ³ кг/м ³	1,10-1,11	1,05-1,10	1,05-1,15	25°С
раствор вязкость	Па·с	5-100	1-10	0,1-10	E-тип, 30°C

(3) Температурная зависимость вязкости раствора

(4) Зависимость вязкости раствора от концентрации

“UPIA®” можно использовать в любой желаемой концентрации путем разбавления безводным NMP или DMAc (N,N-диметилацетамидом).

(5) Стабильность при хранении

“UPIA®” обладает превосходной стабильностью при хранении по сравнению с обычными полиимидными лаками. Он демонстрирует очень низкое увеличение вязкости при комнатной температуре, в то время как обычный полиимидный лак необходимо охлаждать или замораживать.

Другие меры предосторожности при обращении здесь

Базовый класс

Лак термостойкий УПИА-АТ (У-Лак-А) / Лак высокотермостойкий УПИА-СТ (У-Лак-С)

УПИА-АТ, УПИА-СТ аналогичны У-Лаку-А, У-Лаку-С.
UPIA-AT, UPIA-ST получили высокую оценку за удобство использования и высокую производительность.

(1) Термические свойства

Полиимидная пленка, полученная от «UPIA®», обладает высокой температурой термического разложения. В частности, “UPIA®-ST(U-Varnish-S)” имеет температуру термического разложения выше 550°C, поэтому он не размягчается, не флюидизируется и не разлагается при температуре использования, и его можно используется в высокотемпературных процессах.
Кроме того, полиимидное покрытие обладает отличной размерной стабильностью даже при высоких температурах.

Собственность		Блок	УПИА-АТ (У-лак-А)		УПИА-СТ (У-лак-С)				Измерение состояние Метод измерения
Собственность		Блок	1001		1001		1002
Толщина		мкм	20	50	20	50	20	50
Растворитель		–	НМП		НМП		НМП
Твердое содержимое		мас. %	18,0±1,0		18,0±1,0		18,0±1,0		350°С, 30 мин
Вязкость раствора		Па·с	5±1		5±1		100±10		E-тип, 30°C
Термическая обработка самая высокая темп.		°С	350		450		450
Свойства пленки	Стеклование темп.Tg	°С	274	278	322	324	327	327	Динамическая вязкоупругость
	5% веса темп.	°С	592	599	619	620	609	615	ТГА
	Тепловое линейное расширение коэффициент (50-200°С)	частей на миллион/К	33	29	3	8	3	6	Тонкий линейный дилатометр

(2) Механические свойства

Полиимидное покрытие, полученное из «UPIA®», демонстрирует отличные механические свойства, особенно высокую прочность на растяжение и стойкость к истиранию.

Собственность		Блок	УПИА-АТ (У-Лак-А)		УПИА-СТ (У-лак-С)				Метод измерения
Собственность		Блок	1001		1001		1002
Толщина		мкм	20	50	20	50	20	50
Свойства пленки	Прочность на растяжение	МПа	229	238	526	482	540	465	АСТМ D882
	Удлинение	%	92	99	35	40	35	37	АСТМ D882
	Модуль упругости при растяжении	ГПа	3,7	3,7	9,8	9,3	10,1	9,6	АСТМ D882

(3) Электрические свойства

Полиимидное покрытие, полученное от «UPIA®», обеспечивает высокую электрическую надежность, такую как изоляция.

Собственность	Блок	УПИА-АТ (У-лак-А)		УПИА-СТ (У-лак-С)				Измерение состояние Метод измерения
Собственность	Блок	1001		1001		1002
Толщина	мкм	20	50	20	50	20	50
Диэлектрическая прочность	кВ	7,7	10,3	7,0	10,2	6,7	9,0	АСТМ Д149
Объемное удельное сопротивление	Ом·м	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	АСТМ Д257
Удельное поверхностное сопротивление	Ом	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	АСТМ Д257

(4) Химически стойкие свойства

“UPIA®” обладает отличной стойкостью к обычным органическим растворителям и растворам солей металлов, а также демонстрирует лучшую устойчивость к кислотам и щелочам, чем обычные продукты. Кроме того, он обеспечивает превосходные характеристики, когда речь идет о стойкости к истиранию и не- воспламеняемость.

Данные по химической стойкости UPIA-AT-1001(U-Varnish-A)

Химическая	Характеристическое значение (Толщина: 20 мкм)
Химическая	Прочность удержание (%)	Удлинение Удержание (%)
Метиленхлорид	95	96
Хлороформ	88	90
Трихлорэтилен	93	102
Метилэтилкетон	92	89
Этанол	89	100
Ксилол	99	84
м-крезол	90	90
N-метил-2-пиридон	98	107
Ледяная уксусная кислота	91	108
10% соляная кислота	91	82
10% серная кислота	93	94
2% гидроксид натрия	99	91
10% гидроксид натрия	82	81

Условия измерения: 30°C, 24 ч погружение

Специальная марка (детали)

Мы продолжим разработку специальных марок лаков, обеспечивающих уникальные преимущества для конкретных областей применения, основанные на свойствах высокой термостойкости и химической стойкости.

(1) Лак без NMP UPIA-NF

Мы разработали UPIA-NF, используя воду в качестве растворителя, устраняя высокую полярность и высокую точки кипения (NMP и т. д.) системы органических растворителей, которые обычно используются в обычных лак на полиимидной основе.

В дополнение к уменьшению проблем, связанных с окружающей средой и здоровьем, затраты на утилизацию, связанные с органических растворителей значительно снижается.

Способ применения и свойства водорастворимого лака аналогичны лаку на основе NMP.
Получено однородное полиимидное покрытие по сравнению с лаками водно-дисперсионного типа конкурентов.
Мы также можем предоставить системы лаков на основе растворителей, отличных от NMP.

Собственность		Блок	УПИА-АТ (У-лак-А)		УПИА-СТ (У-лак-С)		УПИА-НФ				Измерение Состояние Метод измерения
Собственность		Блок	1001 Термостойкие		1001 Высокая термостойкость		1001 Термостойкие		2001 Высокая термостойкость
Толщина		мкм	20	20	20	20	20	20	20	20
Термическая обработка самая высокая темп.		°С	200	350	200	450	200	350	200	450
Растворитель		–	НМП		НМП		Вода		Вода
Твердое содержимое		мас.%	18,0±1,0		18,0±1,0		9,0±1,0		10,0±1,0		350°С, 30 мин
Вязкость раствора		Па·с	5±1		5±1		5±1		1±0,5		E-тип, 30°C
Классификация Закона о противопожарной защите Японии		–	Нефтяное вещество типа 3, опасный материал типа 4		Нефтяное вещество, тип 3, опасный материал, тип 4		Неопасные материалы		Неопасные материалы
Свойства пленки	Стеклование темп. Tg	°С	243	274	267	322	240	254	297	331	Динамическая вязкоупругость
	Прочность на растяжение	МПа	175	229	235	526	195	196	204	450	АСТМ D882
	Удлинение	%	70	92	23	35	64	59	12	50	АСТМ D882
	Модуль упругости при растяжении	ГПа	3,2	3,7	7,5	9,8	3,9	4,2	7,0	7,9	АСТМ D882
	5% веса темп.	°С	546	592	514	619	559	566	545	604	ТГА
	Пробой Напряжение	°С	546	592	514	619	559	566	545	604	ТГА
	Прочность диэлектрика	кВ	7,2	7,7	6,5	7,0	3,4	5,4	4,5	6,0	АСТМ Д149
	Объем Удельное сопротивление	Ом·м	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	>10 ¹⁴	АСТМ Д257
	Поверхность Удельное сопротивление	Ом	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	>10 ¹⁶	АСТМ Д257

(2) Для крепления вторичной батареи UPIA-LB

Мы оптимизировали UPIA-LB для применения в литий-ионных батареях.

Мы усилили и оптимизировали необходимые характеристики аккумуляторных батарей в соответствии с потребностями наших клиентов.
UPIA-LB обладает необходимой прочностью для преодоления значительного расширения материала электрода.
Этот лак имеет высокую адгезию к меди, алюминию и SUS, поэтому вам следует улучшить адгезию к токосъемнику по сравнению с другими типами связующего.
Это полиимидное связующее обладает высокой устойчивостью к химическому воздействию, оно сохраняет такие характеристики, как устойчивость к растрескиванию и адгезионная прочность, даже при погружении в раствор электролита
Обладает превосходной термостойкостью в течение длительного времени, поэтому его можно использовать в условиях высоких температур.
UPIA-LB обладает превосходными физическими свойствами даже при относительно низкотемпературной обработке.

Недвижимость	Блок	УПИА-АТ (У-лак-А)	UPIA-LB	Измерение Состояние	Измерение Метод
1001	1001	2001
Толщина	мкм	20	20	20	20	20	20
Термическая обработка самая высокая темп. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики 2019 © Все права защищены. Карта сайта

Недвижимость

Блок

УПИА-АТ
(У-лак-А)

UPIA-LB

Измерение
Состояние

Измерение
Метод

1001

2001

Толщина

мкм

Термическая обработка
самая высокая темп.
