Ламельные и присадочные фрезеры
В столярном деле есть ряд простых, но ответственных задач, когда невозможно обойтись без ламельного или присадочного фрезера. Как устроены эти машины и как правильно отрегулировать их перед работой?
- 1 из 1
На фото:
Основное назначение
Фрезерование «гнезд» под закладные дюбели. Это нужно, чтобы обеспечить высотокоточное соединение деталей.
Ламельные фрезеры вырезают округлый паз под овальные пластины (ламели), работая горизонтально расположенной дисковой фрезой с зубьями. Ламельным фрезером можно проделывать узкие пазы для стенки из оргалита или вырезать декоративные полукруглые выступы на поверхности.
Присадочные фрезеры проделывают отверстия под шканты двумя спиральными фрезами.
Ключевые достоинства
Точность соединения. Ламельные и присадочные фрезеры обеспечат правильный угол соединения, без портящих вид перекосов и выступов.
Добиться такой точности с дрелью и спиральным сверлом вам не удастся (если, конечно, у вас нет специального кондуктора). Стоит добавить, что присадочные и ламельные фрезеры могут работать как в горизонтальном, так и в вертикальном положении.
Быстрота работы — очень важна при серийном фрезеровании, когда надо соединить много деталей.
Конструкция
Как у малых болгарок. Ламельные и присадочные фрезеры имеют горизонтальный корпус, на котором закреплена прецизионная база.
Процесс фрезерования

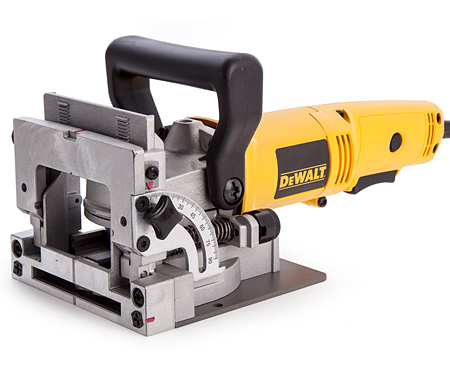

На фото: ламельный фрезер DW682K компании DeWALT.
Предельно прост. От пользователя требуется прижать базу к заготовке и надавить на подпружиненный корпус, утопив тем самым фрезу в материал. Но сначала надо правильно настроить инструмент, для чего имеется целая система регулировок.
Система регулировок ламельного фрезера
- Глубина фрезерования. У «ламельников» глубину погружения фрезы задают при помощи револьверного упора, ограничивающего продольный ход корпуса инструмента.
- Отступ от верхнего края
- Угол наклона. Вертикальный угол фрезерования настраивают наклоном «козырька» вверх или вниз. Точность в горизонтальной плоскости достигается благодаря меткам, обозначающим середину и края дисковой фрезы. Просто совместите центральную метку с начерченной линией, и паз образуется строго в нужном месте.
Система регулировок присадочного фрезера
- Настройки те же. Только здесь револьверный упор присутствует в механизме настройки отступа от верхнего края, а регулировка глубины фрезерования оснащена шкалой.
- Два небольших упора. Находятся по бокам базы. Это очень важное дополнение: они обеспечивают постоянный шаг от края заготовки либо от уже проделанного отверстия. На «козырьке» инструмента есть метки, обозначающие центр фрез.
Характеристики
На фото: ламельный фрезер 800 FDF компании Kress.
Мощность мотора и у ламельных, и у присадочных фрезеров составляет 590-800 Вт.
- «Ламельники» оснащены фрезой диаметром 100 или 105 мм, которая совершает 9, 10 или 11 тысяч оборотов в минуту и погружается в материал на глубину до 20 или 22 мм.
- Присадочные фрезеры — у них режущая оснастка сменная, ведь шканты бывают разными по диаметру. Можно установить фрезы «калибром» от 3 до 12 мм. Скорость вращения составляет 18500 об/мин на холостом ходу, а максимальная глубина фрезерования — 40-43 мм.
Регулировка частоты у ламельных и присадочных фрезеров отсутствует. Этим узкоспециализированным машинам она попросту не нужна.
В статье использованы изображения: dewalt.ru, kress-tools.com, milwaukeetool.ru
