Ламельный фрезер: особенности конструкции, назначение, выбор

Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

Содержание

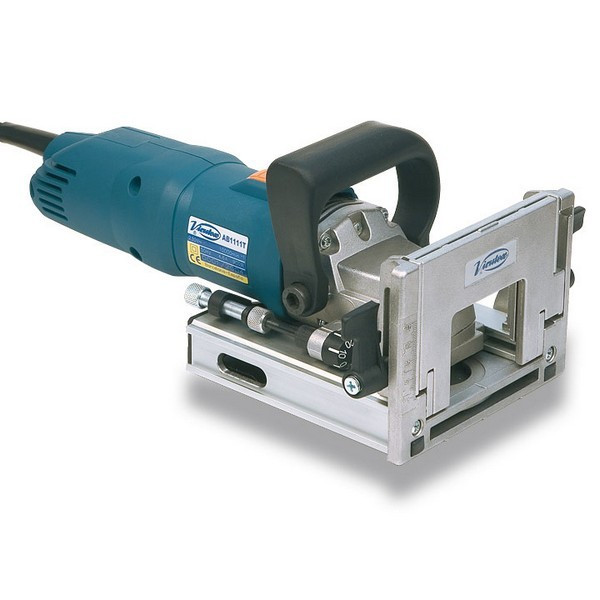

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

электродвигатель;
редуктор;
фреза дисковая;
корпус;
кабель с вилкой;
упор;
подошва;
ручка;
уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

При большом объеме работ и для изготовления небольших партий мебели используют средний фрезер мощностью 1100 Вт.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

При фрезеровании образуется мелкая легкая стружка, способная забить сам механизм инструмента и попасть в органы дыхания человека. Для ее устранения устанавливается пылесборник с мешком, своеобразный маленький пылесос. Он портит эстетичный вид фрезера, зато не допускает засора и перегрева механизма.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Назначение инструмента

Ламельные фрезеры предназначены для выборки пазов под фигурные шпонки при соединении деревянных деталей. На практике их применение значительно шире. Ручными станками кроме дерева обрабатывают:

оргстекло;
пластик;
ДВП и ДСП;
гипс;
алюминий;
бронзу;
камень мягких пород – туф, ракушечник, песчаник.

Для чего нужен ламельный фрезер, инструмент узкой специализации, в домашней мастерской. По прямому своему назначению он используется редко. Значительно чаще владелец выполняет на нем другие работы:

выборку четверти;
профилирование кромки;
выборку длинных пазов;
вырезку нестандартных шипов;
формирование зазоров в обшивке;
создание узоров на наличниках;
выравнивание доски по толщине;
удаление дефектов.

Снять угол, сделать четвертной паз можно другими инструментами. Преимущество ламельного фрезера в том, что он не переводит всю вырезаемую древесину в стружку. Пройдя по двум перпендикулярным плоскостям, мастер получает квадратные брусочки малого сечения 20 – 40 мм. Рейки можно использовать при утеплении и обшивке, сделать из них декоративное украшение фасада. Работать с ламельным фрезером значительно легче, чем делать аналогичные выборки другими электрическими инструментами.

Фрезы легко меняются, имеют разную форму. При движении инструмента вдоль кромки, производится фигурная обточка торца с последующей шлифовкой.

Для нестандартного соединения двух досок под прямым углом используют фрезер для вырезания паза по плоскости одной детали и создания длинного шипа в торце другой. Аналогичным образом создаются соединения для крепления ножек стола и тумбочки.

При обшивке деревянного дома изнутри не надо подгонять с большой точностью торцы планок на потолке и стенах. Достаточно настроить фрезер и пройти вдоль углов по всему периметру. Равномерный зазор для расширения обеспечен.

Настилать пол и подшивать потолок необходимы доски одинаковой толщины. Ламельный инструмент значительно упрощает эту работу.

Надо выровнять на досках одну плоскость.
Выставить высоту реза – толщину доски.
Пройти по периметру на всю глубину фрезы, опираясь на базовую плоскость.
Перевернуть доску и снять все лишнее по созданным фрезой маркерам.

После этого пройтись фрезером по углам и можно стелить пол. Он будет идеально ровный без циклевки.

Использование ламельного инструмента для резьбы по дереву придумано мастерами, увлекающимися созданием оригинальных украшений для своего дома внутри и фасада.

При обнаружении в доске смоляного мешка, это место вырезается лодочковой фрезой. Затем в выборку вставляется вставка соответствующей конфигурации. Выступающая древесина сошлифовывается. Большую доску не надо выбраковывать из-за мелкого дефекта.

Ламельный фрезер. По каким параметрам выбирать?

Осторожно! Электрический ток |

24.03.2019

Практически в любом мебельном изделии, а также в составном столярном объекте присутствуют разнообразные пазы и отверстия. Их выполняют с помощью специализированных, ламельных фрезеров. Давайте, узнаем принцип работы и настройки этого инструмента и постараемся выбрать лучший.

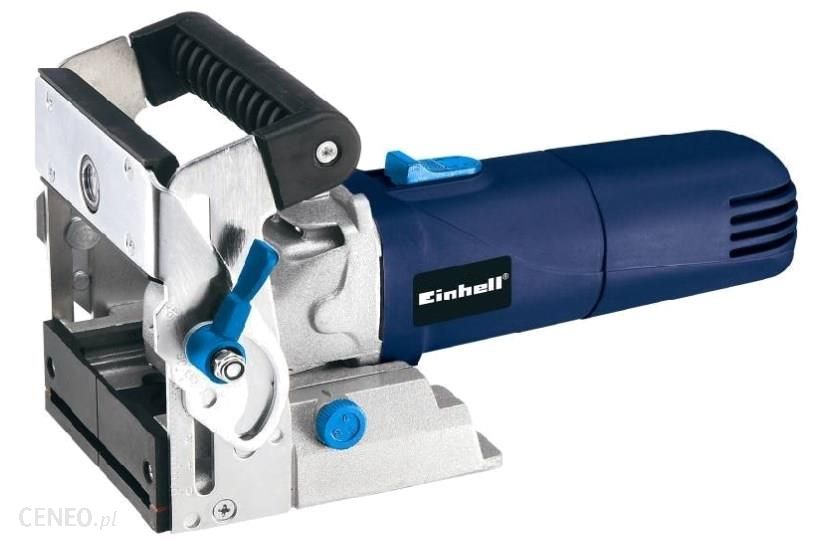

Конструкция

Внешне ламельные фрезеры относятся к ротационному типу деревообрабатывающего инструмента, и во многом схожи с присадочными фрезерами. Основное различие заключается в типе фрез: у присадочных они – спиральные, поэтому более приспособлены для выборки полостей овальной или круговой формы, преимущественно в древесине. Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами.

Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:

наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
горизонтальным перемещением фрезерной головки;
комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.

Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках. Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы.

Типовой ламельный фрезер состоит из следующих узлов:

Электродвигателя.
Подошвы.
Понижающего редуктора.
Корпуса с откидной крышкой.
Ручки, на которой располагается панель управления.
Переустанавливаемого упора.
Стружкосборника.

Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях. Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.

Прочими параметрами выбора ламельных фрезеров являются:

Ход фрезерной головки (до 60 мм).
Предельная глубина выбираемого паза или отверстия.
Число оборотов фрезы (до 24000 мин^-1 у полупрофессиональных типоразмеров).
Размеры фрезы – не менее 100 мм в диаметре.

Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.

Фрезы для ламельных фрезеров

Высокопроизводительные фрезы сочетают в себе высокие показатели резки с длительным сроком службы инструмента и способствуют повышению производительности обработки. Но, учитывая специфические условия эксплуатации инструмента, при его выборе необходимо учитывать определённые факторы.

Традиционные концевые фрезы с четырьмя концами особенно хорошо подходят для бокового фрезерования и пазов. Другие фрезы также могут выполнять эти задачи, но фрезы с поворотной головкой не оставляют после себя такой гладкой поверхности, поэтому для ламельных фрезеров не подходят.

Специализированный инструмент для фрезерования кромок, пазов и отверстий должен отвечать следующим требованиям:

Обеспечивать плавный, без вибраций, рез.
Устойчиво работать при высоких скоростях вращения (и, следовательно, температурах).
Иметь поверхностное износостойкое покрытие.
Отличаться наличием подготовленных кромок.

Последнее обстоятельство особенно важно именно для электроинструмента рассматриваемого типа, хотя существенно также и для шпоночных фрезеров. Дело в том, что гомогенизированная, намеренно закруглённая режущая кромка предотвращает рост трещин и сколов, замедляет износ, обеспечивает медленное и равномерное истирание. Фрезы с такими характеристиками могут быть использованы для обработки материалов с различной твёрдостью.

Тип фрезы определяется характером производимой полости. При боковом фрезеровании хорошо работают обычные черновые концевые фрезы с четырьмя режущими кромками из обычной конструкционной стали. Вследствие оптимизированного профиля зуба эти фрезы обеспечивают меньшее давление резания и меньше нагружают фрезерную головку. Надёжность процесса обработки повышается также из-за сокращения пути удаления стружки.

При полупрофессиональном применении ламельных фрезеров более целесообразны инструменты с увеличенным количеством зубьев, которые увеличивают эффективность процесса. Например, фрезы с пятью зубьями особенно эффективны, если подача на зуб в процессе обработки постоянна.

При получении отверстий часто требуется производить нарезку, спиральное фрезерование или сверление для вырезания пазов. В этих случаях применение обычных фрез ограничено, поскольку при сверлильно-винтовом фрезеровании, либо обработке с изменяемой скоростью удаление стружки замедляется. По этой причине стружечные канавки на торце должны быть максимально больших размеров, а конструкция четырехконцевых фрез этого не допускает. Поэтому следует использовать фрезы с тремя режущими кромками.

При обработке глубоких пазов и отверстий (особенно наклонных) важно своевременно и качественно удалять образующуюся стружку. Для этого рекомендуются фрезы с точечной геометрией, рабочая зона которых смещается ближе к хвостовику. Такая конструкция обеспечивает достаточное пространство для надёжного удаления стружки из рабочей зоны.

Успешное применение на ламельных фрезерах инструмента дискового типа связано с увеличением количества лезвий (до семи). Тогда возможна работа с увеличенными подачами, и на повышенных скоростях вращения.

Повышение стойкости фрез, а также снижение боковых усилий и уровня шума достигается использованием дискового инструмента, изготовленного из быстрорежущих сталей и оснащённого твердосплавными вставками.

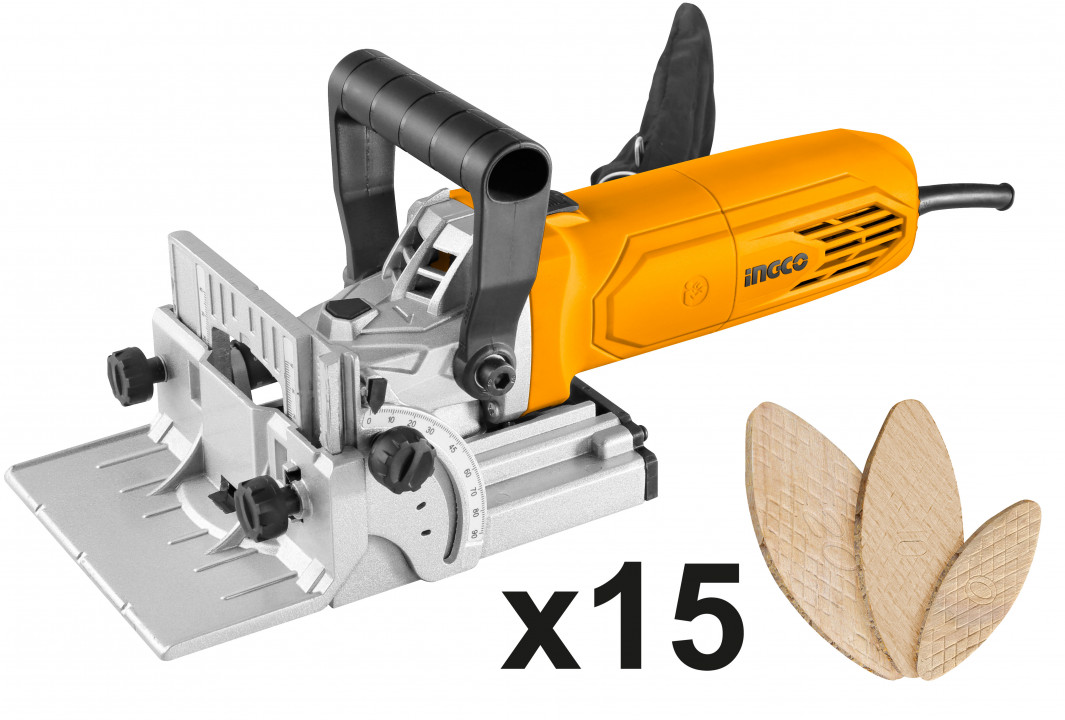

Ламели для ламельных фрезеров (шканты)

Ламельные шканты представляют собой плоские овальные шпонки с фиксированными размерами. Они производятся из плотной древесины или многослойной фанеры; некоторые домашние мастера изготавливают их самостоятельно. Ламели выполняют роль шаблонов, поскольку по своей форме копируют конфигурацию пазов и полостей, выбираемых при помощи ламельных фрезеров.

Ламели под обычные фрезы, диаметром до 110 мм различают по номерам – 0,10,20 — и по размерам выбираемых с их помощью пазов (толщина шканта обычно постоянна, и составляет 4 мм). Такой набор обычно достаточен для изготовления и ремонта в домашних условиях мебельных изделий и иных столярных конструкций.

В случае приобретения ламелей в магазинах обращают внимание на следующее:

Качество просушки: пересохшие шканты будут хрупкими и прослужат недолго.
Точность выполнения размеров: качественные ламели имеют вид эллипса с ромбовидными насечками, облегчающими фиксацию приспособлений на обрабатываемой поверхности.
Твёрдость ламели, которая должна на 5…10 единиц НВ превышать аналогичный параметр для материала заготовки.
Плоскостность качественной ламели должна быть не более 0,1 мм на длине 50 мм.
Плотность посадки ламели: с учётом вероятного теплового расширения не должна превышать 0,5 мм.

Технические требования на ламели для фрезеров должны соответствовать нормам ОСТ 1 10733-72.

Каретка к бензопиле для продольной распиловки. Купить или сделать самому?

Как пользоваться оптическим квадрантом?

Фрезер ламельный

Преимущества

Описание

Фрезер ламельный позволяет точно выполнять пропилы под ламельные соединения. Настройка высоты и глубины ламели, а также угла наклона диска. Четкая работа благодаря легкому скольжению по направляющим

Применение

Для формирования линейных пазов для обеспечения ламельного соединения деревянных конструкций

На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Техническая информация

Артикул
Мощность, Вт	950
Число оборотов, об/мин	12000
Рабочий ход фрезы, мм	18
Размер фрезы, мм	100х22х4
Резьба шпинделя	М10
Высота паза, мм	0-40
Точная подстройка глубины фрезерования	есть
Угол фрезерования	0-45
Патроубок пылеотвода	есть
Диаметр патрубка (внут. /наруж.), мм	25 / 30
Плавный пуск	нет
Поддержание постоянных оборотов под нагрузкой	нет
Наличие подсветки	нет
Защита от случайного включения	нет
Фиксация кнопки включения	есть
Длина кабеля, м	3
Напряжение, В/Гц	230 / 50
Габариты, см	48х22. 5х25
Масса изделия, кг	2.9
Масса в упаковке, кг	5.2
Комплектация
Фрезер	1
Ключ	1
Фреза	1
Мешок для пыли	1
Ключ шестигранный	1
Комплект ламелей	1
Кейс	1
Руководство по эксплуатации	1

Документация

Инструкция
(скачать pdf, 2. 71 МБ)

Рекламная брошюра
(скачать pdf, 2.64 МБ)

Инструкция для печати
(скачать pdf, 2.77 МБ)

ФПЛ-950К_Приложение к инструкции

(скачать pdf, 181.33 КБ)

Сопутствующие товары

Защита глаз и лица

Защита рук

Фрезы по дереву

Защита органов слуха

Одежда защитная

для чего нужен и что это такое, а также обзор 7 самых популярных моделей

Ламельный или шпоночный фрезер – ручной электрический инструмент, который применяется при ремонте и изготовлении мебели, а также при работах с деревянными конструкциями. Наверняка, многие мастера хотели бы приобрести такой инструмент для домашнего пользования, но сталкиваясь с высокой ценой и проблемой подбора отказывали себе в этом. Об их разновидностях и устройстве, а также о критериях, которые необходимо учитывать при покупке пойдет речь в сегодняшней статье.

Содержание

Что это такое и для чего нужен
Виды шпоночных фрезеров
Устройство и принцип работы
Обзор популярных моделей
Makita PJ7000
ЗУБР ФПЛ 950К серия профессионал
DeWalt DW682K
Makita 3901
Lamello Zeta p2

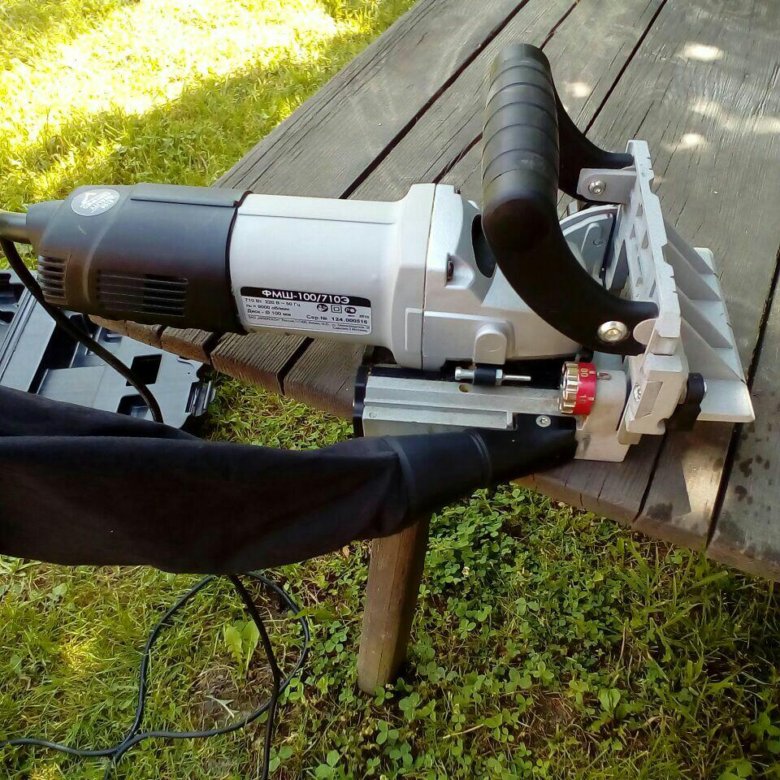

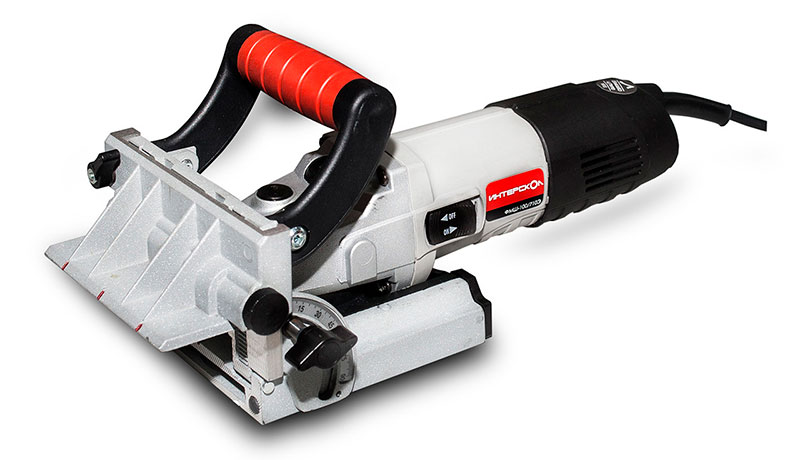

Интерскол ФШМ 100 710
Mafell lnf 20
Рекомендации по выбору
Сейчас читают

Что это такое и для чего нужен

Ручной ламельный фрезер применяется для изготовления шпоночных пазов под установку ламелей в мебельной промышленности, а также при ремонте и возведении деревянных перекрытий. С его помощью можно ускорить процесс крепления деталей и сделать его более надежным.

Оригинальная конструкция позволяет производить контролируемый рез необходимой ширины и глубины. Кроме выборки пазов он используется для:

профилирования кромки детали;
выборке четвертей и длинных пазов;
вырезании шипов нестандартной формы;
вырезания наличников;
обрезки досок по толщине;
шлифования и удаления мелких неровностей с поверхности заготовки.

Использование различных видов фрез позволяет применять его для работы с пластиковыми и керамическими материалами, а также с изделиями из цветных металлов.

Виды шпоночных фрезеров

Внешне шпоночный фрезер похож на угловую шлифмашинку. Однако в отличие от нее, режущий элемент фрезера движется параллельно корпусу и имеет возможность регулировки по высоте и глубине погружения. Основное отличие заключается в сфере их применения. В зависимости от этого различают следующие типы ламельных фрезеров:

ручной. Компактный инструмент невысокой производительности. Используется в бытовых условиях или небольших мебельных цехах. Позволяет ускорить процесс ремонта и изготовления мебельных элементов. Как правило, имеет невысокую мощность электромотора и позволяет производить шпоночные пазы небольшого размера;
промышленный. Дорогостоящие стационарные станки, которые используют на крупных мебельных фабриках для ускорения процесса изготовления и улучшения качества произведенной мебели. Имеют большое количество дополнительных настроек и функций. Способны непрерывно работать в течение 24 часов. Кроме того, многие современные модели оснащены числовым программным управлением, что значительно повышает качество производимых деталей и ускоряет процесс их изготовления.

Кроме того, ручные фрезеры дополнительно классифицируют исходя из мощности электромотора. В зависимости от этого параметра они бывают:

Малой мощности. Используются в бытовых условиях для непродолжительного ремонта мебели. Мощность электродвигателя в таких моделях не превышает 750 Вт;
Средней мощности. Применяется в небольших мебельных цехах и строительных мастерских. Мощность электромотора достигает отметки 1100 Вт;
Высокой мощности. Относится к классу профессионального оборудования и используется в качестве промышленного инструмента. В данном случае, мощность электродвигателя превышает 1200 Вт.

Для бытового использования не стоит приобретать дорогостоящие модели. В этом случае оптимальным выбором будет фрезер малой мощности с минимальным набором дополнительных функций.

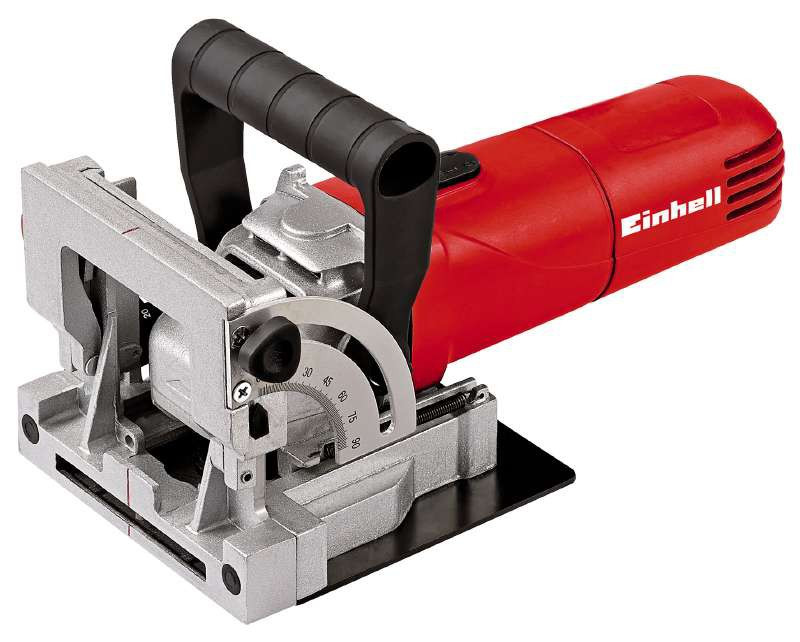

Устройство и принцип работы

В основе работы инструмента лежит принцип преобразования электрической энергии бытовой сети переменного тока в механическую. Поступая на двигатель, ток заставляет вращаться ротор мотора, который через редуктор приводит в движение дисковую фрезу. За счет ее вращения происходит выработка шпоночного паза в заготовке.

Конструктивно фрезер состоит из следующих элементов:

корпус. Является основным несущим элементом конструкции, на котором закрепляются остальные элементы. Внутри него расположен электромотор, проводка и предохранители, а также планетарная передача, передающая вращение на фрезерный редуктор;
рукоятка. Служит для удержания и направления инструмента вдоль предполагаемой линии реза;
фрезерный редуктор. Основной рабочий орган инструмента. Именно в нем фиксируется дисковая фреза и происходит процесс выборки паза под шпонку. На некоторых моделях установлен транспортир со шкалой, который позволяет изменять угол проникновения, а также регулятор глубины выборки.

Для большего удобства корпус может быть оснащен силиконовой вставкой, которая обеспечивает безопасный и надежный захват инструмента в руке.

Обзор популярных моделей

На сегодняшний день на отечественном рынке электроинструмента представлен широкий ассортимент ламельных фрезеров от различных производителей. Они отличаются не только мощностью и глубиной реза, но и, конечно же, стоимостью. Чтобы разобраться и выбрать модель, которая полностью соответствовала бы вашим требованиям, мы составили небольшой рейтинг популярных моделей.

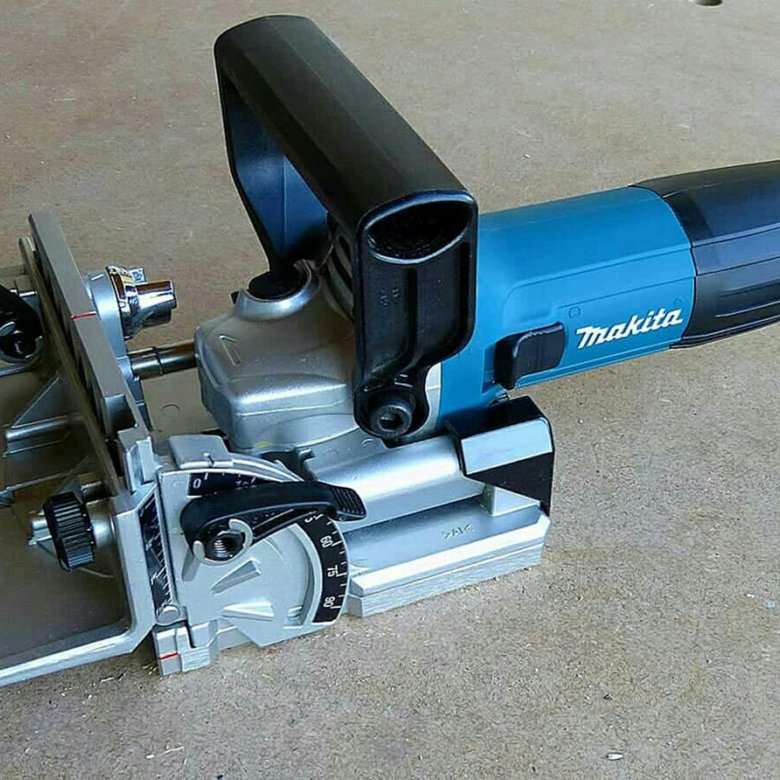

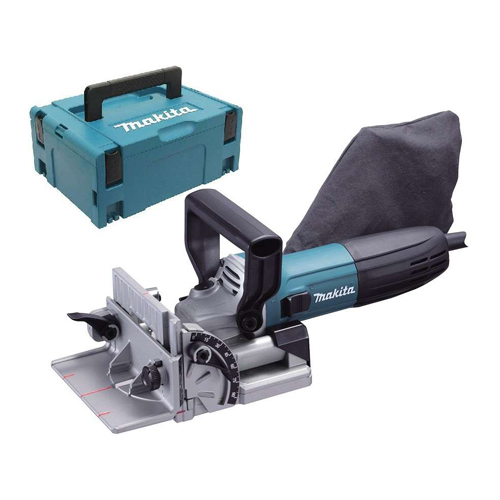

Makita PJ7000

Ручной ламельный фрезер бытового класса. Предназначен для выемки шпоночных пазов и изготовления шипов нестандартной конфигурации. Корпус выполнен из устойчивого к механическим повреждениям и выгоранию цвета пластика.

Электродвигатель оснащается двойной обмоткой, что обеспечивает надежную защиту от перегрева и продлевает срок его эксплуатации. Фрезерный редуктор из литого алюминия обеспечивает легкость и простоту в работе, а также надежную защиту инструмента от коррозии.

Для надежной фиксации инструмента на поверхности заготовки и отсутствия проскальзывания, внутренняя поверхность оснащена резиновой вставкой. Фрезер имеет возможность изменения угла наклона и глубины выборки с шестью предустановками.

Технические характеристики:

производитель – Makita;
модель – PJ7000;
Родина бренда – Япония;
страна производства – США;
класс – бытовой;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 20;
диаметр пропила, мм – 22;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,7;
габариты, мм – 302х139х145;
гарантия, мес – 12;
вес, кг – 2,8;
цена, в руб – 17 291.

Достоинства	Недостатки
высокая производительность	отсутствие адаптера для пылеудаления в комплекте
механизм погружения фрезы с предустановкой
точная вертикальная настройка рейки

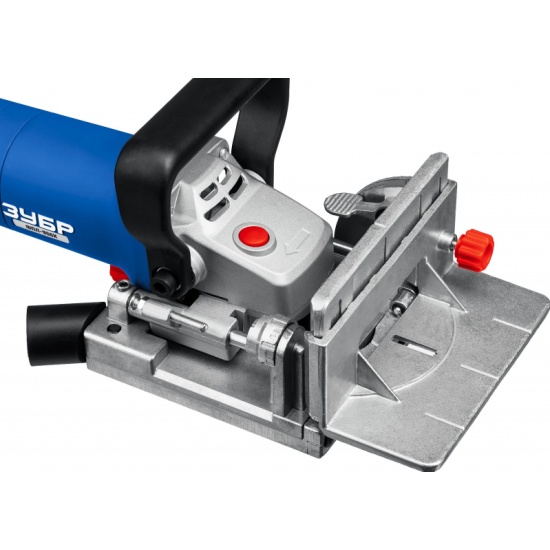

ЗУБР ФПЛ 950К серия профессионал

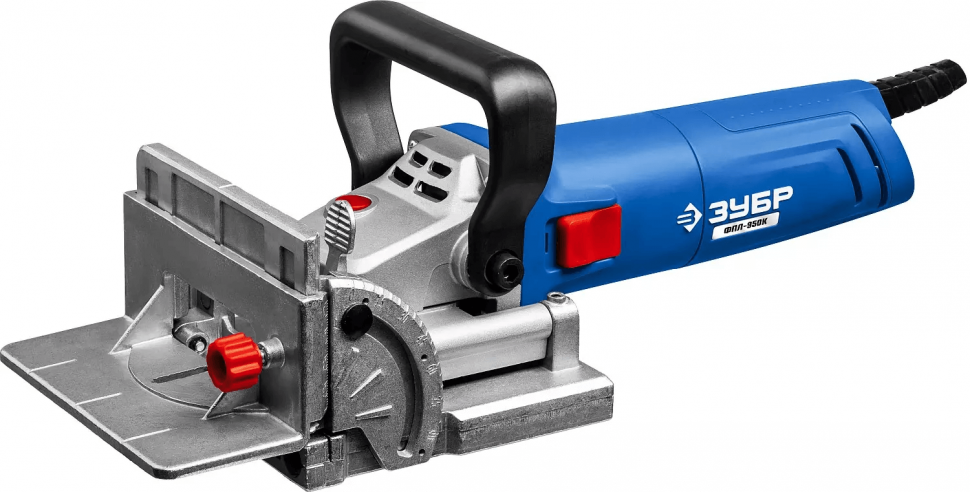

Недорогой шпоночный фрезер, относящийся к профессиональному классу инструментов. Предназначен для выборки пазов при изготовлении и ремонте мебели в домашних условиях. Благодаря корпусу из ударопрочного пластика и точной подгонки материалов обеспечивается долговечность эксплуатации.

Литой алюминиевый фрезерный редуктор и направляющая уменьшают вес и надежно защищают его от коррозии. Рукоятка эргономичной формы обеспечивает надежную фиксацию инструмента в руке, и уменьшают усталость пользователя от работы.

Особенности конструкции позволяют производить точную настройку глубины выборки паза в диапазоне от 1 до 18 мм. К тому же выпиливание можно производить под фиксированным углом 45ᵒ и 90ᵒ. В комплект поставки входит мешок для сбора стружки.

Технические характеристики модели:

производитель – ЗУБР;
модель – ФПЛ 950К;
Родина бренда – Россия;
страна производства – Китай;
класс – профессиональный;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 22;
диаметр пропила, мм – 18;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,95;
габариты, мм – 460х225х235;
гарантия, мес – 12;
вес, кг – 3;
цена, в руб – 6690.

Достоинства	Недостатки
невысокая стоимость	отсутствие функции плавного пуска
мощный электромотор
возможность быстрой замены фрезы

DeWalt DW682K

Высокопроизводительный ручной ламельный фрезер, относящийся к бытовому классу. Пластиковый корпус с теплообменными каналами и алюминиевый фрезерный редуктор обеспечиваю эффективное охлаждение рабочих элементов инструмента, и позволяют увеличить время непрерывного использования до 30 минут.

Система регулировки глубины фрезерования имеет возможность точной настройки, а также трех предварительных положений. Благодаря оснащению фрезера функцией блокировки вращения шпинделя удалось ускорить процесс смены режущего элемента.

Благодаря наличию 8 направляющих пазов и высокооборотистого электромотора, удалось добиться хорошей производительности.

Технические характеристики инструмента:

производитель – DeWalt;
модель – DW682K;
Родина бренда – США;
страна производства – США;
класс – бытовой;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 20;
диаметр пропила, мм – 18;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,6;
габариты, мм – 390х240х170;
гарантия, мес – 12;
вес, кг – 3;
цена, в руб – 25 400.

Достоинства	Недостатки
точная регулировка направляющей	высокая стоимость
наличие восьми направляющих пазов
возможность блокировки шпинделя для быстрой замены фрезы

Makita 3901

Компактный ламельный фрезер бытового класса. Разработан для выборки горизонтальных и вертикальных пазов в деревянных и пластиковых заготовках. Небольшой вес и удобная система фиксации направляющего полотна позволили одинаково эффективно использовать инструмент для фрезерования в вертикальном и горизонтальном положениях.

Направляющая и фрезерный редуктор выполнен из литого алюминия. Для большей защиты от коррозии покрыты порошковой краской. Изменение глубины пропила регулируется при помощи продуманной системы точной настройки, которая позволяет выполнить регулировку в одно касание.

В комплект поставки, кроме твердосплавной фрезы и пылесборника, входит пластиковый кейс, облегчающий хранение и транспортировку инструмента.

Технические характеристики фрезера:

производитель – Makita;
модель – 3901;
Родина бренда – Япония;
страна производства – Япония;
класс – бытовой;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 22;
диаметр пропила, мм – 12;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,59;
габариты, мм – 480х250х180;
гарантия, мес – 12;
вес, кг – 2,8;
цена, в руб – 25 400.

Достоинства	Недостатки
двойная обмотка двигателя	высокая стоимость
предустановка глубины фрезерования
высокая производительность

Lamello Zeta p2

Универсальный ламельный фрезер профессионального класса с возможностью выполнения профильных пазов. Наличие такой функции обусловлено использованием системы P-System собственной разработки. Она позволяет быстро переключаться между режимами работы и экономит время на обработку заготовки.

Литая алюминиевая направляющая и фрезерный редуктор покрыты порошковой краской с низким коэффициентом трения. Это позволяет не только защитить инструмент от коррозии, но и облегчить процесс проведения работ.

Удобство использования достигается благодаря небольшому весу, настраиваемой эргономичной рукоятке и возможности визуального контроля за глубиной фрезерования деталей.

Технические характеристики:

производитель – Lamello;
модель – Zeta p2;
Родина бренда – Швейцария;
страна производства – Швейцария;
класс – профессиональный;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 22;
диаметр пропила, мм – 12;
ширина паза, мм – 2-7;
потребляемая мощность, КВт – 0,8;
гарантия, мес – 12;
вес, кг – 3,7;
цена, в руб – 117 202.

Достоинства	Недостатки
универсальность использования	высокая стоимость
богатая комплектация
высокая точность производимых работ

Посмотрев видео, вы узнаете о практическом применении инструмента на практике.

Интерскол ФШМ 100 710

Профессиональный ручной шпоночный фрезер. Применяется для выборки материала для установки ламелей при изготовлении и ремонте мебели. Корпус из ударопрочного пластика надежно защищает электродвигатель и прочие элементы от механических повреждений.

Продуманная система вентиляции позволяет быстро отводить тепло, образовавшееся в процессе работы.

Регулируемая рукоятка эргономичной формы с гофрированной силиконовой вставкой обеспечивает надежную фиксацию инструмента в руке пользователя. Этот фактор, в совокупности с небольшим весом снижает усталость от работы. Удобно расположенная шкала позволяет быстро и точно настроить угол и глубину фрезерования.

Особенности конструкции позволяют использовать инструмент с лодочковой фрезой для выборки некоторых видов дефектов на заготовках, а также как угловую шлифмашинку со шпинделем М14.

Технические характеристики инструмента:

производитель – Интерскол;
модель – ФШМ 100/710;
Родина бренда – Россия;
страна производства – Испания;
класс – профессиональный;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 22;
диаметр пропила, мм – 12;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,71;
габариты, мм – 410х340х180;
гарантия, мес – 12;
вес, кг – 3;
цена, в руб – 8630.

Достоинства	Недостатки
универсальность применения	высокая вибрация во время работы
невысокая стоимость
эргономичная рукоятка

Mafell lnf 20

Бытовой ламельный фрезер. Применяется при изготовлении и ремонте мебели, а также для вырезания шипов различной формы в деревянных заготовках. Небольшой вес и низкая степень вибрации позволили снизить усталость пользователя от работы.

Для удержания и направления инструмента используется рукоятка револьверного типа. Одновременно с этим она служит для регулировки глубины фрезерования детали. Направляющая оснащена резиновой вставкой для препятствия скольжения фрезера во время работы.

Кабель длиной 4 м обеспечивает относительную мобильность инструмента.

Технические характеристики модели:

производитель – Mafell;
модель – lnf 20;
Родина бренда – Германия;
страна производства – Германия;
класс – бытовой;
диаметр фрезы, мм – 100;
максимальная глубина фрезерования, мм – 19;
диаметр пропила, мм – 12;
ширина паза, мм – 4;
потребляемая мощность, КВт – 0,75;
габариты, мм – 440х360х260;
гарантия, мес – 12;
вес, кг – 3,1;
цена, в руб – 60 900.

Достоинства	Недостатки
длинный шнур питания	высокая стоимость
хорошая производительность
богатая комплектация

Как работать ламельным фрезером – работа регулировка и применение | Своими руками

Содержание ✓

✓ УСТРОЙСТВО И ОСНОВНЫЕ ПАРАМЕТРЫ ЛАМЕЛЬНОГО ФРЕЗЕРА
✓ СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ
✓ ЛАМЕЛИ
✓ ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ЛАМЕЛЬНОГО ФРЕЗЕРА

✓ УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ
✓ Ламельный фрезер: видео (сборка рамок)

Этот инструмент считается узкоспециализированным, и домашние мастера обычно обходят его вниманием. Но ламельный фрезер куда более универсален, и для любителей мастерить своими руками он пригодится во множестве повседневных дел. О некоторых из них можно узнать из статьи.

Ламельный или шпоночный фрезер — это инструмент для формирования линейных пазов различных глубины и длины в изделии из древесины для установки в них плоских шкантов — шпонок или ламелей. Как и другие шканты, ламели используют для придания дополнительной прочности при склеивании деталей различных конструкций.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Такое соединение надёжно, а использование ламельного фрезера для нарезания пазов делает этот способ доступным для любого мастера. Шпоночное соединение используют для соединения и сращивания при изготовлении мебели и рам, при сплачивании щитов. Основное назначение ламельного фрезера: нарезка пазов под плоские шканты — ламели.

Читайте также: Работа ламельным фрезером – зачем он нужен и для чего применяется

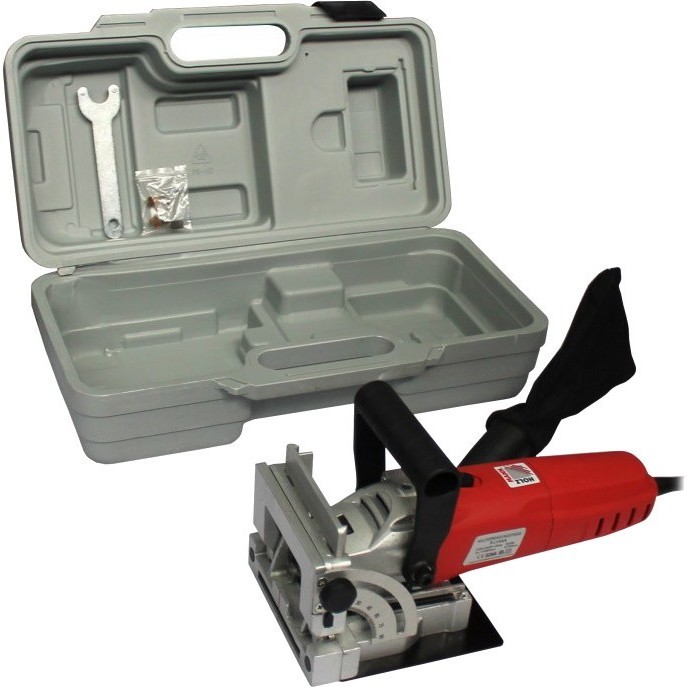

УСТРОЙСТВО И ОСНОВНЫЕ ПАРАМЕТРЫ ЛАМЕЛЬНОГО ФРЕЗЕРА

Устройство ламельного фрезера сходно с устройством болгарки: в корпусе расположен двигатель, от которого вращательный момент через редуктор передаётся на фрезу, помещённую для безопасности в специальный кожух. В комплект большинства ламельных фрезеров входит мешок для сбора пыли.

Возможность регулировки по углу и высоте в соответствии со шкалой настройки позволяет выполнять паз в различных плоскостях и под заданным углом. Револьверный упор легко позволяет настраивать глубину выборки паза. Основной параметр любого электрического инструмента — мощность. Однако применительно к ламель-ному фрезеру эта характеристика не так уж важна. Дело в том, что в данном случае не предполагается большой объём работ, и если для обычных фрезеров мощность в 700 Вт — минимальная, то для ламельных этого достаточно. Практически у всех предлагаемых моделей мощность — 590-800 Вт.

Не так важна и максимальная скорость вращения фрезы: этот инструмент обычно используют на довольно мягких материалах, главным образом — на дереве. Поэтому минимальные трудности могут возникнуть лишь при работе на твёрдых породах дерева. Ламельный фрезер похож по устройству на болгарку. В отличие от неё здесь используются специальные фрезы, помещённые в металлический кожух.

Закрытый кожух гарантирует безопасность использования фрезера.

При надавливании на кожух фреза выступает за его пределы на расстояние, равное установленной глубине паза.

На многих фрезерах предусмотрена возможность подключения к пылесосу.

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.

Читайте также: Как и какой выбрать фрезер и что им можно сделать

ЛАМЕЛИ

Ламельные фрезеры обычно используют фрезу 100 или 105 мм, которая погружается в материал на глубину до 22 мм. Исходя из размера ламелей подбирают параметры фрезерования. Обычные размеры ламелей (длина х ширина х толщина): 60 х 24 х 4 мм, 54x20x4 мм, 48 х 18×4 мм.

Для удобства ламели этих размеров обозначают номерами: 20,10, 0. Ламели изготавливают из твёрдых пород дерева, хранить их нужно в герметичной таре: при повышенной влажности они могут разбухнуть и перестанут помещаться в пазах. Не рекомендуется экстренная просушка в духовке, поскольку она может ослабить материал.

Профессионалы часто изготавливают ламели для своей работы самостоятельно. При наличии необходимого инструмента эта работа не будет очень сложной.

Вот как описывает изготовление ламелей пользователь mirniy на форуме мебельщиков.

На циркулярке нарезаем реечки из остатков твёрдых пород дерева (дуб, бук, карагач). Главное — чтобы толщина ламели соответствовала толщине паза, который делает фрезер.
Используя готовые ламели в качестве шаблона, размечаем заготовку.
Опиливаем на лобзиковом станке (можно использовать ручной, закреплённый вверх пилкой).
Домашним мастерам обычно требуется не очень большое количество ламелей, и их лучше приобрести готовыми. Такие ламели называют ещё бисквитами.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ЛАМЕЛЬНОГО ФРЕЗЕРА

Ламельный фрезер — инструмент более универсальный, чем об этом обычно думают. Им можно сформировать равномерные зазоры между деревянной обшивкой стен и потолка, благодаря чему не нужно думать о сверхточном раскрое монтируемых досок или панелей, выбрать пазы под сплачивание досок на рейку или вырезать своеобразные узоры на наличниках. Устройство также используется для удаления дефектов древесины (смоляных карманов), для чего необходимо установить лодочковую фрезу и запастись специальными вставками (лодочками) из дерева соответствующей породы. В выбранный паз на месте смоляного кармана вклеивают лодочку, излишки которой спиливают, а поверхность шлифуют. Этот инструмент можно использовать и для выполнения протяжённых пазов в заготовках. Он может понадобиться для крепления элементов из ДВП или фанеры. Рассмотрим подробнее два примера «нетрадиционного» использования ламельного фрезера.

Выборка четверти

Конечно, способов выбрать четверть в доске или бруске существует множество: с использованием ручной дисковой пилы, электрорубанка, фрезерной машинки, можно это сделать и при помощи ламельного фрезера. Последний в отличие от других инструментов очень легко настраивать. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым.

Обойдёмся без рейсмусового станка

Ламельный фрезер поможет и в случае, если надо выровнять пласти доски относительно друг друга.

Для начала нужно тщательно обработать одну пласть доски электрорубанком. Затем простругать одну из кромок перпендикулярно обработанной пласти. От этой кромки нужно разметить позицию противоположной (они должны быть параллельными) и простругать её.

УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ

Выставив угловой упор инструмента по имеющейся шкале на нужную толщину доски, приступают к её фрезерованию по периметру.

В результате остаётся чёткий ровный поясок, вровень с которым нужно электрорубанком вывести и центральную часть пласти. Автор этого способа сообщает, что на превращение 17 некалиброванных досок толщиной примерно 50 мм (длиной по 3,5 м) на доски толщиной строго 40 мм по этой технологии у него ушло около шести часов.

Инструмент после работы нужно очищать от древесной пыли, что не сложно сделать с помощью небольшой кисточки, которая обычно входит в комплект. Самые мелкие частицы убирают пылесосом, при этом рекомендуется не всасывать пыль, а сдувать её. Въевшуюся грязь убирают моющими препаратами, пригодными для электротехники, или обычным бензином. При этом действовать надо аккуратно, не допуская попадания жидкости внутрь корпуса, особенно на двигатель или выключатель.

Если всё же такое произошло, то использовать инструмент можно только после полной просушки. Качественный инструмент оборудован механизмом автоматического удаления пыли.

На фрезерах используют подшипники закрытого типа, которые не нуждаются в обслуживании. В случае износа их просто меняют. Признаки износа подшипника: подозрительные шумы, значительные вибрации или даже люфты. Для снятия их нужны специальные приспособления,поэтому не стоит делать это самостоятельно — лучше обратиться в специализированные мастерские.

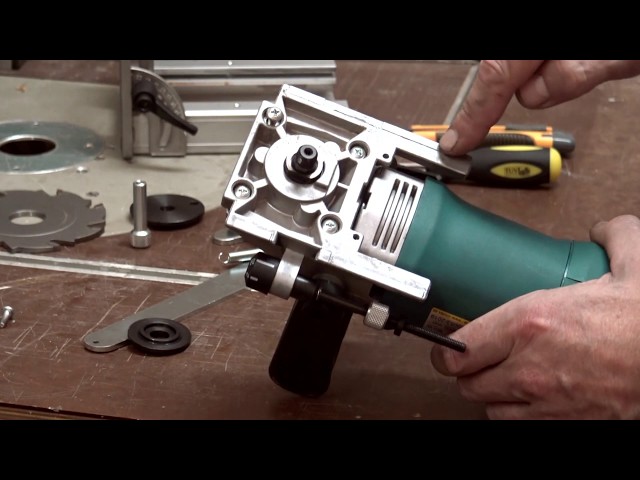

Ламельный фрезер: видео (сборка рамок)

ламельный фрезер сборка рамок

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Работа ламельным фрезером – зачем он нужен и для чего применяется. Дюбельный фрезер | Своими руками

Содержание ✓

✓ Работа с ламельным фрезером – фото
✓ Дюбельный фрезер

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках. Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

На фото:

(вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

Работа с ламельным фрезером – фото

Автор: Д. Андреев

Дюбельный фрезер

(Пример использования дюбельного фрезера из “инструкции по применению” Интерскол)

Дюбельные фрезерные машины относятся к специальным фрезерам и применяются в основном для соединения деталей из дерева, пластика и композитных материалов.

В качестве частных случаев применения можно отметить удаление дефектов древесины (смоляных карманов) с помощью специальной лодочковой фрезы, выборку пазов и фальцев, а также раскрой листовых материалов и декоративную обработку с помощью ламельных фрезеров, проделывание присадочными фрезерами отверстий, строго перпендикулярных поверхности.

Основное назначение этих электроинструментов – точное позиционирование деталей в соединениях. Соединительные элементы, вставляемые в гнезда, имеют свои названия. Они высушены по специальным технологиям, легко вставляются в гнезда, после этого набирают влагу из клея и разбухают, отчего соединение становится плотным.

Каждое соединение имеет свои преимущества, например, соединение, выполняемое с помощью ламельного фрезера, позиционирует соединяемые детали в поперечном направлении. Одно из свойств этого типа соединений – до схватывания клея можно в небольших пределах слегка перемещать детали вдоль оси ламелей, поэтому особая точность в продольном направлении не требуется, а в поперечном она автоматически получается благодаря конструкции фрезера. Способы установки ламелей ограничиваются только фантазией столяра. Ниже можно увидеть самый простой из них:

Соединение но круглых шкантах, выполняемое присадочным фрезером, обеспечивает настолько жесткую фиксацию соединяемых между собой частей, что иногда клей вовсе не используется, например при сборке корпусной мебели. В этом соединении важна точность.

Круглые шканты имеют больше стандартных типоразмеров (5;6;8; 10; 12 мм), слегка отличается и длина, впрочем, она стандартна для каждого диаметра. Соединение позволяет особо точно позиционировать детали между собой. Круглые шканты ставятся в различных местах, определение которых зависит от опыта и квалификации столяра, однако это не должно смущать – в интернете много пособий по их использованию, начиная от схем, нарисованных от руки, и заканчивая профессиональными видеофильмами. Иногда в сложных случаях используются оба типа соединения.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Если сломалась рулетка (возвратная пружина)
Окончательная отделка дерева–инструменты и виды. Шпонирование и антипирены
Сверление от А до Я (сверла, металл, дерево, камень и пластик и др. )
Как нарезать шипы на циркулярке своими руками (шипорезка)
Опора, регулируемая своими руками (для станка, верстака, стола)
Насадка-фрезер на болгарку своими руками
Шлифовальный станок своими руками
Как и какой плиткорез выбрать – марки и виды
Всё о струбцинах – какие бывают и какие лучше для чего
Просеиватель песка своими руками

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Резак для ламелей

Номер заказа: 2677-0000-00-10
Глубина обработки: 65 мм
Ширина реза: 20 мм

Как работать пластинчатой фрезой – настройка работы и применение | Своими руками

Содержание ✓

✓ УСТРОЙСТВО И ОСНОВНЫЕ ЧАСТИ ЛАМЕЛЬНОЙ ФРЕЗЫ
✓ СИСТЕМА НАСТРОЙКИ И ПОРЯДОК РАБОТЫ
✓ ЛАМЕЛИ
✓ ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛАМЕЛЬНОЙ ФРЕЗЫ
✓ УХОД ЗА ЛАМЕЛЬНОЙ ФРЕЗОЙ
✓ Ламеллярный фрезер: видео (сборка каркасов)

Этот инструмент считается узкоспециализированным, и домашние мастера его обычно обходят стороной. А вот пластинчатый фрезер гораздо универсальнее, и любителям мастерить своими руками он будет полезен в самых разных повседневных делах. Некоторые из них можно найти в статье.

Ламельный или шпоночный фрезер – это инструмент для формирования линейных пазов различной глубины и длины в деревянном изделии для установки плоских нагелей – нагелей или ламелей. Как и другие дюбели, ламели используются для придания дополнительной прочности при скреплении деталей различной конструкции.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Такое соединение отличается надежностью, а использование пластинчатого фрезера для нарезки пазов делает этот способ доступным любому мастеру. Шпоночное соединение применяют для соединения и сращивания при изготовлении мебели и каркасов, при сплачивании щитов. Основное назначение пластинчатого фрезера: нарезание пазов под плоские шканты – ламели.

Читайте также: Работа пластинчатой фрезой – зачем она нужна и для чего применяется

УСТРОЙСТВО И ОСНОВНЫЕ ЧАСТИ ЛАМЕЛЬНОЙ ФРЕЗЫ

Устройство пластинчатого фрезера аналогично устройству болгарки: в корпусе имеется двигатель, от которого вращательный момент через редуктор передается на фрезу, помещенную для надежности в специальный кожух. Большинство пластинчатых фрез имеют пылесборник.

Регулировка угла и высоты в соответствии со шкалой позволяет делать паз в разных плоскостях и под заданным углом. Револьверный упор позволяет легко регулировать глубину паза образца. Основным параметром любого электроинструмента является мощность. Однако применительно к пластинчатой фрезе эта характеристика не столь важна. Дело в том, что большого объема работы в этом случае не предвидится, и если для обычных фрез мощность в 700 Вт минимальна, то для пластинчатых вполне достаточно. Практически все предлагаемые модели имеют мощность – 590-800 Вт.

Не так важна и максимальная скорость вращения фрезы: этот инструмент обычно используется на достаточно мягких материалах, в основном — на дереве. Поэтому минимальные трудности могут возникнуть только при работе с твердыми породами дерева. Ламельный фрезер по конструкции аналогичен болгарке. В отличие от него здесь используются специальные фрезы, помещенные в металлический кожух.

Закрытый корпус гарантирует безопасное использование роутера.

При приложении давления к корпусу фреза выходит за его пределы на расстояние, равное заданной глубине паза.

Многие фрезы можно подключить к пылесосу.

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование пластинчатого фрезера гарантирует точность соединяемых деталей. Перед началом работы необходимо выполнить ряд подготовительных действий.

Исходя из размеров используемых ламелей, устанавливается глубина фрезерования – это делается с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируется поднятием или опусканием подвижного углового стопора – опорного навеса на основании фрезера. Поскольку в подавляющем большинстве случаев канавка находится посередине, отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и выставить нужное значение на шкале фрезера.

Для нарезки пазов под углом опору следует снять, а угол фрезерования зафиксировать стопором. Саму заготовку также необходимо закрепить на верстаке струбцинами.

При работе фрезерный станок прижимается к заготовке с усилием, достаточным для выдвигания фрезы из корпуса.

При снятии углового упора для выбора канавок в кромке заготовок фреза плотно прижимается к плоскости, на которой лежит заготовка.

Читайте также: Как и какой выбрать роутер и что они умеют

ЛАМЕЛИ

Ламеллярные фрезы обычно используют фрезу 100 или 105 мм, которая погружается в материал на глубину 22 мм. Исходя из размеров ламелей выбираются параметры фрезеровки. Обычные размеры планок (длина х ширина х толщина): 60 х 24 х 4 мм, 54 х 20 х 4 мм, 48 х 18 х 4 мм.

Для удобства ламели этих размеров обозначены цифрами: 20,10, 0. Ламели изготовлены из массива дерева, хранить их нужно в герметичной таре: при повышенной влажности они могут разбухнуть и перестать помещаться в пазы. Не рекомендуется сушить духовку в экстренной ситуации, так как это может ослабить материал.

Профессионалы часто изготавливают рейки для своей работы самостоятельно. При наличии необходимых инструментов эта работа не составит большого труда.

Вот как пользователь mirniy описывает изготовление ламелей на форуме мебельщиков.

На циркулярке вырезают тростник из остатков твердой древесины (дуб, бук, карагач). Главное, чтобы толщина ламели соответствовала толщине паза, который делает фрезер.
Используя готовые ламели в качестве шаблона, разметьте заготовку.
Выпиливали на лобзиковом станке (можно ручной, закрепленный пильным полотном).
Домашним мастерам обычно не требуется очень большого количества ламелей, и их лучше всего приобретать готовыми. Такие ламели еще называют бисквитными.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛАМЕЛЬНОЙ ФРЕЗЫ

Ламеллярный фрезер — более универсальный инструмент, чем принято думать. Они могут создавать равномерные зазоры между деревянной обшивкой стен и потолка, поэтому вам не нужно думать о сверхточной раскройке смонтированных досок или панелей, выбирать пазы для сплочения досок на рейку или вырезать оригинал узоры в наличниках. Устройство также используется для удаления дефектов древесины (смоляных карманов), для чего необходимо установить лодочную фрезу и запастись специальными вставками (лодочками) из древесины соответствующей породы. В выбранный паз на место смоляного кармана вклеивается лодочка, излишки которой обрезаются, а поверхность шлифуется. Этот инструмент также можно использовать для создания длинных канавок в заготовках. Его можно использовать для крепления элементов из ДВП или фанеры. Рассмотрим подробнее два примера «нетрадиционного» использования пластинчатого фрезера.

Выбор четверти

Конечно, выбрать четвертинку в доске или брусе можно множеством способов: с помощью ручной циркулярной пилы, электропистолета, фрезерного станка, можно сделать это пластинчатым фрезером. Последний, в отличие от других инструментов, очень легко настраивается. Работать с ним безопаснее, чем с циркулярной пилой, а рез получается чистым.

Без рейсмусовой машины

Ламеллярный фрезер поможет и в случае, если нужно выровнять пластины доски относительно друг друга.

Для начала нужно тщательно обработать одну доску электроветки. Затем обрежьте один из краев перпендикулярно обрабатываемой пластине. От этого края необходимо разметить противоположное (они должны быть параллельны) и простругать его.

УХОД ЗА ЛАМЕЛЬНОЙ ФРЕЗОЙ

Выставив угловым упором инструмента по имеющейся шкале необходимую толщину доски, приступают к ее фрезерованию по периметру.

В результате остается четкий ровный пояс, вровень с которым нужно вывести электробанку и центральную часть пластины. Автор этого метода сообщает, что ему потребовалось около шести часов, чтобы преобразовать 17 некалиброванных досок толщиной примерно 50 мм (длиной 3,5 м) в доски толщиной строго 40 мм.

Инструмент после работы нужно очищать от древесной пыли, что несложно сделать небольшой щеточкой, обычно входящей в комплект. Самые мелкие частицы убираются пылесосом, при этом пыль рекомендуется не всасывать, а сдувать. Попавшую грязь очищают моющими средствами, подходящими для электротехники, или обычным бензином. При этом необходимо действовать осторожно, не допуская попадания жидкости на корпус, особенно на двигатель или переключатель.

Если все это произошло, то пользоваться инструментом можно только после его полного высыхания. Качественный инструмент оснащен механизмом автоматического удаления пыли.

На мельницах используют закрытые подшипники, не нуждающиеся в обслуживании. В случае износа их просто меняют. Признаки износа подшипников: подозрительные шумы, значительные вибрации или даже люфты. Для их удаления нужны специальные приспособления, поэтому не стоит делать это самостоятельно – лучше обратиться в специализированные мастерские.

Ламеллярный фрезер: видео (сборка каркасов)

пластинчато-фрезерная сборка рам

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяин!”

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Станок для фрезерования ламельных дюбелей DeWALT DW 682 K мощностью 600 Вт

Чтобы использовать sautershop.com в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

НОВЫЙ. ИННОВАЦИОННЫЙ. ПРОФЕССИОНАЛЬНО.

ГОРЯЧАЯ ЛИНИЯ ДЛЯ ПРОФЕССИОНАЛЬНОЙ КОНСУЛЬТАЦИИ +49 (0) 8143 99129-0

MO. – Фр. 08:30 – 12:30 часа / 14:00 – 17:30 часа

Меню закрытия

закрыть вид

Lamell 20 мм
Регулировка под углом 0-90°, ширина паза 4 мм

Количество:

1 шт.2 шт.3 шт.4 шт.5 шт.6 шт.7 шт.8 шт.9 шт.10 шт. .11 шт.12 шт.13 шт. 14 шт.15 шт.16 шт.17 шт.18 шт.19 шт.20 шт.21 шт.22 шт.23 шт.24 шт.25 шт.26 шт.27 28 шт.29 шт.30 шт.31 шт.32 шт.33 шт.34 шт.35 шт.36 шт.37 шт.38 шт.39 шт.40 шт.41 шт.42 шт.43 шт. 44 шт.45 шт.46 шт.47 шт.48 шт.49 шт.50 шт.51 шт.52 шт.53 шт.54 шт.55 шт.56 шт.57 шт.58 шт.59 шт.60 шт .61 шт.62 шт.63 шт.64 шт.65 шт.66 шт.67 шт.68 шт.6970 шт.71 шт.72 шт.73 шт.74 шт.75 шт.76 шт.77 шт.78 шт.79 шт.80 шт.81 шт.82 шт.83 шт.84 шт.85 шт. 86 шт.87 шт.88 шт.89 шт.90 шт.91 шт.92 шт.93 шт.94 шт.95 шт.96 шт.97 шт.98 шт.99 шт.100 шт.101 шт.102 шт 103 шт.104 шт.105 шт.106 шт.107 шт.108 шт.109 шт.110 шт.111 шт.112 шт.113 шт.114 шт.115 шт.116 шт.117 шт.118 шт.119 120 шт.121 шт.122 шт.123 шт.124 шт.125 шт.126 шт.127 шт.128 шт.129 шт.130 шт.131 шт.132 шт.133 шт.134 шт.135 шт. 136 шт.137 шт.138 шт.139140 шт.141 шт.142 шт.143 шт.144 шт.145 шт.146 шт.147 шт.148 шт.149 шт.150 шт.151 шт.152 шт.153 шт.154 шт.155 шт. 156 шт.157 шт.158 шт.159 шт.160 шт.161 шт.162 шт.163 шт.164 шт.165 шт.166 шт.167 шт.168 шт.169 шт.170 шт. 171 шт.172 шт 173 шт.174 шт.175 шт.176 шт.177 шт.178 шт.179 шт.180 шт.181 шт.182 шт.183 шт.184 шт.185 шт.186 шт.187 шт.188 шт.189 190 шт.191 шт.192 шт.193 шт.194 шт.195 шт.196 шт.197 шт.198 шт.199 шт.200 шт.201 шт.202 шт.203 шт.204 шт.205 шт. 206 шт.207 шт.208 шт.209210 шт.211 шт.212 шт.213 шт.214 шт.215 шт.216 шт.217 шт.218 шт.219 шт.220 шт.221 шт.222 шт.223 шт.224 шт.225 шт. 226 шт.227 шт.228 шт.229 шт.230 шт.231 шт.232 шт.233 шт.234 шт.235 шт.236 шт.237 шт.238 шт.239 шт.240 шт.241 шт.242 шт. 243 шт.244 шт.245 шт.246 шт.247 шт.248 шт.249 шт.250 шт.251 шт.252 шт.253 шт.254 шт.255 шт.256 шт.257 шт.258 шт.259 260 шт.261 шт.262 шт.263 шт.264 шт.265 шт.266 шт.267 шт.268 шт.269 шт.270 шт.271 шт.272 шт.273 шт.274 шт.275 шт. 276 шт.277 шт.278 шт.279280 шт.281 шт.282 шт.283 шт.284 шт.285 шт.286 шт.287 шт.288 шт.289 шт.290 шт.291 шт.292 шт.293 шт.294 шт.295 шт. 296 шт.297 шт.298 шт.299 шт.300 шт.301 шт.302 шт.303 шт.304 шт.305 шт.306 шт.307 шт.308 шт.309 шт.310 шт.311 шт.312 шт. 313 шт.314 шт.315 шт. 316 шт.317 шт.318 шт.319 шт.320 шт.321 шт.322 шт.323 шт.324 шт.325 шт.326 шт.327 шт.328 шт.329 330 шт.331 шт.332 шт.333 шт.334 шт.335 шт.336 шт.337 шт.338 шт.339 шт.340 шт.341 шт.342 шт.343 шт.344 шт.345 шт. 346 шт.347 шт.348 шт.349350 шт.351 шт.352 шт.353 шт.354 шт.355 шт.356 шт.357 шт.358 шт.359 шт.360 шт.361 шт.362 шт.363 шт.364 шт.365 шт. 366 шт.367 шт.368 шт.369 шт.370 шт.371 шт.372 шт.373 шт.374 шт.375 шт.376 шт.377 шт.378 шт.379 шт.380 шт.381 шт.382 шт. 383 шт.384 шт.385 шт.386 шт.387 шт.388 шт.389 шт.390 шт.391 шт.392 шт.393 шт.394 шт.395 шт.396 шт.397 шт.398 шт.399 400 шт.401 шт.402 шт.403 шт.404 шт.405 шт.406 шт.407 шт.408 шт.409 шт.410 шт.411 шт.412 шт.413 шт.414 шт.415 шт. 416 шт.417 шт.418 шт.419420 шт.421 шт.422 шт.423 шт.424 шт.425 шт.426 шт.427 шт.428 шт.429 шт.430 шт.431 шт.432 шт.433 шт.434 шт.435 шт. 436 шт.437 шт.438 шт.439 шт.440 шт.441 шт.442 шт.443 шт.444 шт.445 шт.446 шт.447 шт.448 шт.449 шт.450 шт.451 шт.452 шт. 453 шт.454 шт.455 шт.456 шт.457 шт.458 шт.459 шт.460 шт. 461 шт.462 шт.463 шт.464 шт.465 шт.466 шт.467 шт.468 шт.469 470 шт.471 шт.472 шт.473 шт.474 шт.475 шт.476 шт.477 шт.478 шт.479 шт.480 шт.481 шт.482 шт.483 шт.484 шт.485 шт. 486 шт.487 шт.488 шт.489490 шт.491 шт.492 шт.493 шт.494 шт.495 шт.496 шт.497 шт.498 шт.499 шт.500 шт.

Есть вопросы по этому товару?

Advantages

Professional consulting
Online, by phone & on site

More than 10.000 articles
available from stock

Safe
buy and pay

Fast delivery
в Германии, Австрии, Швейцарии и по всему миру

Наши бренды

Магазин

Сервис

Горячая линия

Номер ламели	Длина, мм	Ширина, мм	Толщина, мм
0	48	18	4
10	54	20	4
20	60	24	4

Марка:
Модель:	4300-МЛК-1021-000
Количество штук в упаковке:	1 шт.
Размеры изделия:	920 мм х 320 мм х 490 мм
Максимальные размеры разрезаемого кирпича:	430 мм x 120 мм
Минимальная высота среза:	10 мм
Масса ножа: 9 шт. 0273	62 кг
Характеристики ножа:	Пластинчатый нож, закаленный, 17 верхних, 17 нижних
Обработка поверхности:	Желтое порошковое покрытие (RAL 1021)
Документация:	Маркировка CE и сертификат
