Светодиодные коммутаторные лампы СКЛ, индикаторные лампы – ЗАО «Протон-Импульс»

Каталог

Производство ламп на основе оптоэлектронных приборов для нужд энергетики в России ЗАО «Протон-Импульс» освоило уже в 1996 году.

Светодиодная лампа СКЛ 1, применяемая в арматуре АС220, была первой. В настоящее время количество модификаций ламп СКЛ достигает более 2000.

ЗАО «Протон-Импульс» является разработчиком всех существующих типов ламп CКЛ, их конструкции защищены ЗАО «Протон-Импульс» свидетельством на полезную модель №10.005.

Смотреть Декларацию соответствия Таможенного союза

созданы, как выгодная альтернатива лампам накаливания. Необходимость использования ламп СКЛ определяется всеобщей тенденцией к энергосбережению.

Преимущества светодиодных ламп СКЛ:

  • Надёжность;
  • Долговечность;
  • Низкое энергопотребление - 2Вт.;
  • Высокая яркость: сила света достигает 1000 мКд.;
  • Универсальность использования;
  • Устойчивость к вибрации;
  • Взрывобезопасность;
  • Лампы СКЛ привлекают разнообразием цветовой гаммы, яркости, широким диапазоном рабочих температур, наличием мигания и порога срабатывания. Лампы СКЛ по цоколю полностью совпадают с лампами накаливания, имеющими цоколи B15s/18, B15d/18, B22, E27, BA9S, E10/13, поэтому легко их заменяют.
  • Технические условия на лампы ЕНСК.433137.ххТУ, где хх соответствует номеру лампы от 01 до 33.
  • Наработка на отказ 50 000 часов.
  • Срок хранения ламп СКЛ — 10 лет с момента изготовления.
  • Степень защиты IP-54 по ГОСТ 14254-96.
  • Работоспособность при температурах от -40oС до +60oС.
  • Угол обзора 120
    o
    .
  • Стандартный ряд напряжений питания ламп СКЛ 6…380 В. — Цвет свечения: красный, желтый, зеленый, оранжевый, синий, белый.

Выпускаются лампы, с нормальной, повышенной и высокой яркостью, а также с матовыми, прозрачными и окрашенными колбами.
Имеется возможность изготовления мигающих ламп, двух и трёхцветных ламп.
Для использования в устройствах высоковольтной техники выпускаются лампы СКЛ с порогом срабатывания, что исключает подсвечивание лампы от наводок.
Возможность изготовления ламп СКЛ тропического исполнения со степенью защиты IP-66 по ГОСТ 14254-96.



  • Производители электроэнергии — в устройствах управления и контроля энергообъектами в электроцехах и цехах ТАиИ, в качестве индикаторных ламп.
  • Региональные, межрегиональные электрические сети — в устройствах РЗиА, КИПиА.
  • Нефтегазодобывающие, перерабатывающие и распределяющие предприятия — в устройствах автоматики и энергооборудовании.
  • Предприятия по добыче и переработке чёрных и цветных металлов — в технологическом оборудовании.
  • Машиностроительные и приборостроительные предприятия — в выпускаемой продукции.
  • Предприятия ОАО «РЖД» в системах электроснабжения, автоматики и в электрооборудовании подвижного состава.

Специалисты нашего предприятия постоянно анализируют изменяющиеся потребности российских предприятий. Новые разработки индикаторных ламп затрагивают темы освещения и особо яркой индикации. Новые серии светодиодных ламп получили название ЛПО (лампа полупроводниковая осветительная) и ЛПС (лампа полупроводниковая светосигнальная).

Если Вам нужны современные решения  индикации и освещения – мы готовы разработать лампы конкретно для Вас.

В настоящее время ЗАО «Протон-Импульс» выпускает серию ламп СКЛ и ЛПО, ЛПС заменяющих лампы накаливания, применяемые в железнодорожном транспорте.

Смотрите статью: Замещение ламп накаливания на светодиодные

Обращаем Ваше внимание, что с первого января 2007 года все светодиодные коммутаторные лампы СКЛ маркируются логотипом компании ЗАО «Протон-Импульс».









Лампы СКЛ | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про светодиодные коммутаторные лампы (СКЛ), об их преимуществах и выявленных недостатках в процессе эксплуатации.

Светодиодные лампы СКЛ мы начали использовать взамен коммутаторных ламп накаливания КМ 24-35, КМ 24-50, КМ 24-90, КМ 48-50, КМ 60-50, которые установлены у нас на ячейках КСО и КРУ, на панелях и щитах управления в качестве индикации положения высоковольтных выключателей, а также в схемах сигнализации, автоматики и телемеханики.

В упаковочной коробке размещается 100 лампочек КМ.

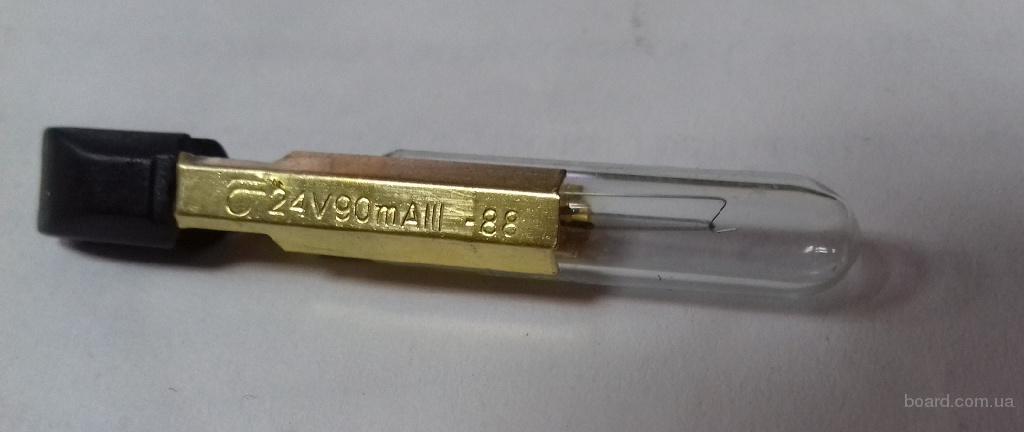

Расшифровка обозначения коммутаторных ламп КМ Х-Х:

  • КМ — коммутаторная лампа накаливания
  • Х - номинальное напряжение лампы в вольтах (6, 12, 24, 48, 60)
  • Х — сила тока в миллиамперах (35, 50, 90)

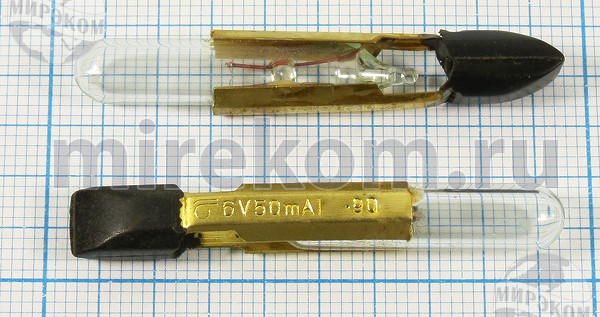

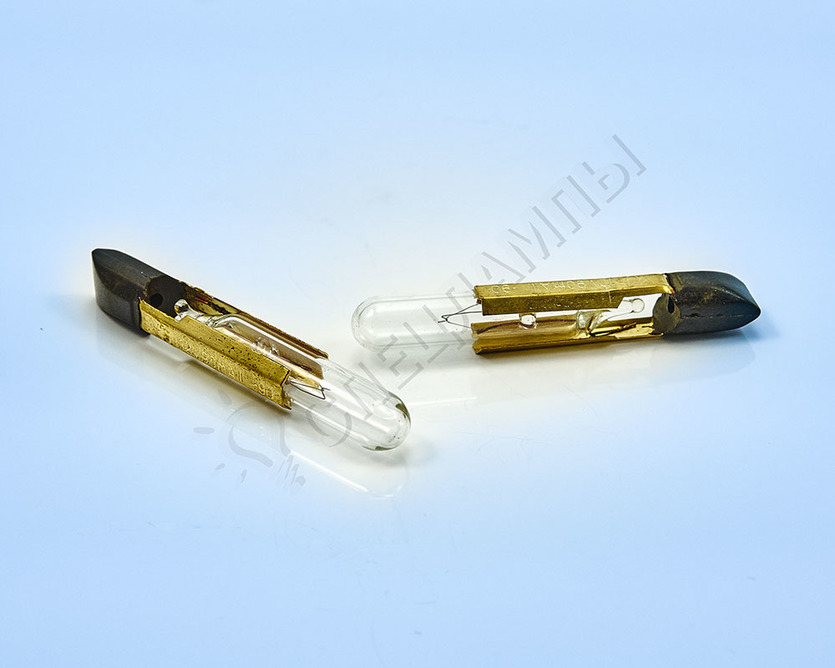

Лампы КМ имеют цоколь Т6,8, который состоит из двух контактных пластин, изготовленных из латуни. На конце имеется изолирующий пластиковый наконечник.

Колба лампы стеклянная, которая внутри заполнена вакуумом. По словам производителей спираль обладает повышенной прочностью и выдерживает различные удары и вибрации. Хотя на самом деле это не совсем так, но об этом чуть позже.

Положение ламп КМ должно быть строго горизонтально, а напряжение не должно превышать 10% от номинального. При этом заявленный средний срок службы ламп КМ составляет порядка 2000-3000 часов. Здесь, пожалуй можно согласиться.

Вот несколько примеров различных ячеек с лампами КМ.

На фотографии ниже показана индикация положения высоковольтного масляного выключателя на ячейке КСО одной из наших подстанций. Красная лампа (ЛВ) — это индикация положения «включено», зеленая (ЛО) - это индикация положения «выключено». Подробнее об этом я рассказывал в статье про технические мероприятия при выводе фидера в ремонт.

Вот еще один пример, только не на ячейке КСО, а на комплектном распределительном устройстве КРУ.

Красная лампа (ЛВ) - положение ВВ «включено», зеленая (ЛО) - положение ВВ «выключено».

На зеленой лампе отсутствует светофильтр («глазок»), так что не обращайте на это внимания — это я его успел уже снять, когда приступил к замене ламп КМ на светодиодные лампы СКЛ.

Для наглядности покажу схему цепей сигнализации приведенного выше фидера. Напряжение питания цепей сигнализации =220 (В).

Индикация положения высоковольтного выключателя выполнена на коммутаторных лампах накаливания КМ 24-90 с последовательно включенными добавочными проволочными резисторами ПЭ-20 номиналом 5,1 (кОм).

Добавочные резисторы установлены чуть выше сигнальных арматур ламп КМ.

Добавочный резистор может быть номиналом от 4,7 (кОм) до 5,3 (кОм). Как вариант, его можно собрать из двух резисторов, например 2х2,7 (кОм). Главное, чтобы он подходил по мощности и его номинал был не менее 4,7 (кОм), иначе лампа КМ быстро выйдет из строя, а резистор будет сильно греться и в итоге сгорит.

Желтая лампа (ЛС) установлена на дверце релейного отсека. Это сигнальная лампа «Блинкер не поднят» или «Автомат отключен».

Сигнальная лампа ЛС загорается только в том случае, когда на фидере сработает указательное реле РУ от какой-либо защиты (токовая отсечка ТО, максимальная токовая защита МТЗ, земляная защита ЗЗ, технологические защиты и прочее), или же будет отключен или выбит, автомат оперативных цепей (цепей управления) или цепей соленоидов.

Да, кстати, на сленге релейщиков указательное реле  называют «блинкером».

Лампы КМ работают не продолжительное время, согласно заявленного срока службы, при этом еще раньше выходят из строя из-за постоянных вибраций, которые свойственны высоковольтным выключателям при их коммутациях, особенно с электромагнитными приводами. Также лампы КМ относительно тускло горят, а в последнее время и вообще стали производиться не качественными в плане их конструкции. При установке лампы в арматуру у них разъезжаются латунные пластины, при этом отваливается пайка отводов на саму лампу.

Поэтому было решено, что все коммутаторные лампы накаливания КМ повсеместно заменять на светодиодные коммутаторные лампы СКЛ.

Ну а теперь подробнее про расшифровку ламп СКЛ и их технические характеристики.

Расшифровка и технические характеристики ламп СКЛ

Расшифровка обозначения светодиодных коммутаторных ламп СКЛ:

Думаю, что здесь объяснять нет необходимости. Выбирайте необходимую яркость, цвет, колбу, род тока, рабочее напряжение (6В, 12В, 24В, 36В, 48В, 110В, 220В, 380В) и прочие дополнительные параметры.

Единственное, что из всего указанного выше Вам необходимо будет выбрать для себя необходимый тип лампы из существующего огромного ряда по каталогу:

  • СКЛ-11, СКЛ-12, СКЛ-14
  • СКЛ-15, СКЛ-16, СКЛ-17, СКЛ-18
  • СКЛ-1, СКЛ-2, СКЛ-3, СКЛ-4, СКЛ-10
  • СКЛ-5, СКЛ-6, СКЛ-7, СКЛ-9
  • СКЛ-8, СКЛ-13, СКЛ-23
  • и т.д.

Замена ламп КМ на лампы СКЛ

Вернемся к нашему примеру.

Демонтируем лампы КМ с сигнальной арматурой ЛС-53 и добавочными резисторами ПЭ-20.

Для замены ламп КМ с сигнальной арматурой ЛС-53, как в моем примере, выбираю лампы СКЛ-11 диаметром 27 (мм). Они как раз соизмеримы с диаметром старой арматуры и получаются 100% взаимозаменяемыми. Также лампами СКЛ-11 можно заменять лампы с сигнальной арматурой АЕ, АС и т.п. с диаметром 27 (мм).

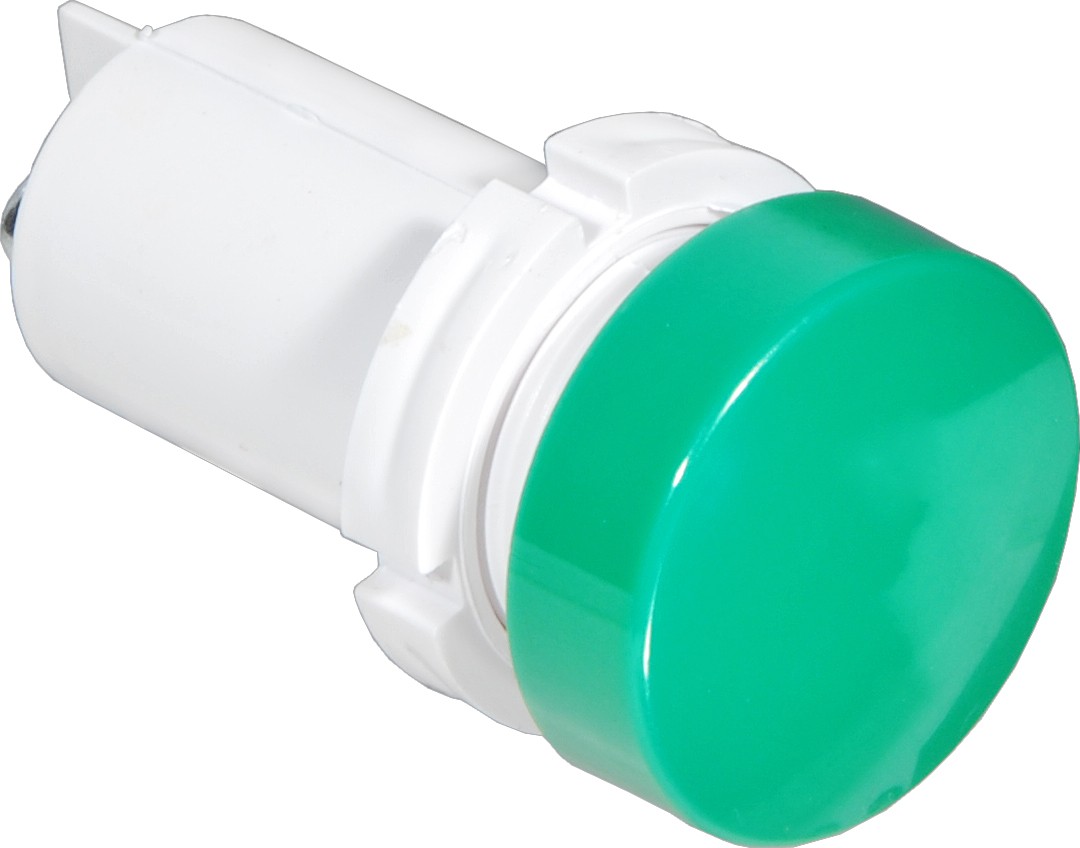

Для установки в новых ячейках обычно я устанавливаю лампы СКЛ-14 диаметром 22 (мм), чтобы не сверлить огромные отверстия в панелях и щитах на 27 (мм). А отверстия на 22 (мм) мы сверлим проточенным сверлом с помощью обычной дрели.

Я всегда устанавливаю лампы с винтовыми зажимами (контактами). Контакты под пайку не беру (в редких исключениях), т.к. не всегда имеется с собой паяльник, да и винтовые контакты меня вполне устраивают.

Лампа СКЛ крепится к поверхности с помощью пластиковой гайки, которая закручивается по резьбе с обратной стороны панели или щита.

Никаких ограничивающих и добавочных резисторов для лампы СКЛ не требуется. Главное, правильно выбрать лампу по роду тока и напряжению сети.

А вот так это смотрится после замены — ярко, наглядно и аккуратно.

А вот остальные ячейки на этой же подстанции.

А теперь поговорим об их достоинствах и недостатках. Почему мы решили перейти на лампы СКЛ?!

Достоинства ламп СКЛ

Оперативные цепи у нас выполнены на постоянном напряжении =220 (В) — об этом я уже не раз Вам говорил в этой статье. Поэтому для снижения напряжения для коммутаторных ламп накаливания КМ 24 (В), 48 (В) и 60 (В) приходилось в схему устанавливать добавочный резистор ПЭ-20 номиналом порядка 4,7-5,3 (кОм).

В процессе эксплуатации эти резисторы выходили из строя. Не сказать, чтобы часто, но выходили.

В основном было две причины, либо обрыв, либо ухудшение изоляции, например, через треснутый корпус появлялась утечка на «землю» в оперативных цепях. Естественно, что во втором случае на подстанции у нас сразу же срабатывал контроль изоляции постоянного тока и выдавался сигнал в предупредительную сигнализацию.

В рабочем режиме сами резисторы сильно грелись (хотя были правильно выбраны по мощности), тем самым нагревая подходящие к ним провода, рядом установленные приборы, реле и т. п. Да и к тому же высокая температура — это всегда источник пожароопасности.

Чтобы уйти от всего перечисленного и немного модернизировать подстанционное оборудование мы стали переходить с коммутаторных ламп КМ на светодиодные коммутаторные лампы СКЛ.

Основные достоинства и преимущества светодиодных ламп.

1. Повышенный срок службы

Заявленный срок службы ламп СКЛ составляет порядка 25000-50000 часов. Это почти в 10-15 раз превышает срок службы ламп КМ, у которых он составляет всего 2000-3000 часов. А ведь лампы горят в распределительных устройствах, на панелях и щитах круглосуточно, поэтому я считаю, что это одно из основных преимуществ.

За все время моей работы всего лишь одна лампа СКЛ вышла из строя.

Это достоинство также можно отнести и к уменьшению эксплуатационных расходов, т.к. теперь нет необходимости так часто менять лампы. Как говорится, установил и забыл.

2. Хорошая светоотдача и угол обзора

Лампы СКЛ яркие и их наглядно видно даже под углом и в светлое время суток. Опять же по сравнению с лампами КМ, разница на лицо. Кстати, угол обзора у СКЛ составляет порядка 120º. У ламп КМ подобное достигалось лишь установкой светофильтров к сигнальной арматуре, но из-за светофильтров еще больше терялась и без того малая яркость.

3. Устойчивость к вибрациям, ударам и прочим механическим воздействиям

По причине отсутствия в лампах СКЛ нитей накаливания, они устойчивы к вибрациям, ударам и прочим воздействиям, что нельзя сказать про лампы КМ, которые раньше заявленного срока службы выходят из строя из-за вибраций на подстанциях, особенно при коммутациях высоковольтных выключателей с электромагнитными приводами.

4. Широкий диапазон напряжений

Лампы СКЛ выпускаются на широкий диапазон напряжений от 6 (В) до 380 (В) и не требуют установки дополнительных ограничивающих резисторов, про которые я также упоминал в статье.

5. Экономия и малое потребление электроэнергии

Для нас это не совсем критично, т.к. практически все оперативные цепи у нас запитаны от аккумуляторных батарей (АКБ). В других случаях, из-за низкого потребления ламп СКЛ будет некоторая экономия электроэнергии.

6. Температура эксплуатации и степень защиты корпуса

Температура эксплуатации ламп СКЛ находится в пределах от -40°С до +60°С, а степень защиты корпуса — IP54, чего нельзя сказать про лампы КМ. Отдельно можно заказать лампы СКЛ со степенью защиты аж IP66. Здесь читайте подробнее про расшифровку всех кодов степеней защиты.



Недостатки ламп СКЛ

Среди недостатков ламп СКЛ я хотел бы выделить следующий, и наверное, единственный момент.

На некоторых ячейках, где длины контрольных кабелей составляют относительно большие расстояния, на лампах СКЛ видны наводки, т.е. кажется, что лампа чуть-чуть подсвечивает.

Масляный выключатель отключен, зеленая лампа горит в полный накал, а красная — светится в полнакала, хотя не должна. Выглядит это все примерно вот так.

Красная лампа немного подсвечивает (примерно в полнакала), что вводит в заблуждение оперативный персонал подстанций. По первым признакам проблематично определить, то ли действительно лампа горит, то ли подсвечивает от наводок.

Кто-то из оперативного персонала передает замечания, кто-то нет. Так дело не пойдет и нужно решать проблему.

Дело в том, что ток потребления лампы СКЛ напряжением 220 (В) составляет примерно 5 (мА), а значит мощности наведенного напряжения от рядом проложенных силовых кабелей, вполне хватает, чтобы лампа немного светила.

При этом на всех фидерах с подобной проблемой я измерял сопротивление изоляции контрольных кабелей, и она (изоляция) была вполне удовлетворительной. Таким образом, я сразу отсек причину, что свечение СКЛ происходит от возникновения каких-либо утечек и обходных цепочек в кабеле.

Изначально пробовал решить эту проблему следующим способом. Установил в цепь постоянного тока лампу для переменного тока, но это не помогло. Лампа все равно подсвечивала от наводок.

Но, как оказалось, об этой проблеме уже знают производители СКЛ ламп и уже успели разработать несколько решений для подобных ситуаций.

1. СКЛ лампы с защитой от наводок с индексом «Р»

Порог свечения таких ламп начинается от 140 (В). Я заказал их, но пока еще не получил. Как только получу, то сразу отпишусь о результатах.

2. Устройство защиты от наводок (УЗН-50)

Вторым решением является установка и подключение лампы СКЛ через дополнительное устройство защиты от наводок (УЗН-50).

Внешний вид и габаритные размеры УЗН-50.

Это устройство приобретается отдельно, устанавливается около лампы СКЛ и подключается следующим образом.

Данное устройство начинает работать при появлении напряжения в сети от 72 (В) и выше. А значит СКЛ лампа, подключенная через УЗН-50, при наведенном напряжении светиться не будет, что нам и нужно.

Лично я подобные устройства не заказывал, т.к. определил для себя первый способ решения проблемы. Нет у меня желания дополнительно занимать пространство около каждой лампы, плюс это дополнительные соединения проводов, которые время от времени необходимо будет протягивать и обслуживать. Да и само устройство УЗН-50 тоже имеет определенный срок службы.

3. Дополнительный резистор

Как альтернатива, первому и второму способу, можно установить параллельно лампе резистор МЛТ-2 на 35-50 (кОм). По отзывам моих коллег в большинстве случаев это решает проблему.

Попробовал, но установленный резистор проблему не решил. Да и, как я уже говорил, нет у меня желания опять же загромождать и усложнять схему питания лампы. Так сказать, от чего ушли, к тому и пришли.

Видеоролик по материалам статьи, но уже c учетом новых выявленных недостатков ламп СКЛ:

P.S. На этом, пожалуй, все. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Коммутаторные лампы с цоколем T4,6 (4,6мм. х 22мм.) MINIATURE T4.6, T4.6 x 22mm, цена

Лампы накаливания коммутаторные с цоколем T4,6 (T4.6 x 22mm), используются как индикаторные (сигнальные) лампы для световой сигнализации в телефонных коммутаторах, автоматических телефонных и телеграфных станциях, щитах автоматики, мнемосхемах, пультах управления, для подсветки кнопок аппаратуры связи и др. оборудовании.

Подробное описание

462221000 Лампа коммутаторная 6V 20mA 0.12Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 10.000 часов

462221200 Лампа коммутаторная 6V 40mA 0.24Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 10.000 часов

462221400 Лампа коммутаторная 6V 50mA 0.30Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 5.000 часов

462222200 Лампа коммутаторная 6V 200mA 1.20Ватт (4.6 х 22мм) цоколь T4.6, C-2R, 5.000 часов

462229600 Лампа коммутаторная 12V 20mA 0.24Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 10.000 часов

462229900 Лампа коммутаторная 12V 40mA 0.48Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 10.000 часов

462230000 Лампа коммутаторная 12V 50mA 0.60Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 10.000 часов

462230400 Лампа коммутаторная 12V 100mA 1.20Ватт (4.6 х 22мм) цоколь T4.6, C-2V, 5.000 часов

462238100 Лампа коммутаторная 24V 20mA 0.48Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 10.000 часов

462238300 Лампа коммутаторная 24V 30mA 0.72Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 10.000 часов

462238500 Лампа коммутаторная 24V 40mA 0.96Ватт (4.6 х 22мм) цоколь T4. 6, C-2F, 10.000 часов

462238600 Лампа коммутаторная 24V 50mA 1.20Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 10.000 часов

462243100 Лампа коммутаторная 28V 40mA 1.12Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 5.000 часов

462245100 Лампа коммутаторная 30V 20mA 0.60Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 10.000 часов

462245300 Лампа коммутаторная 30V 30mA 0.90Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 5.000 часов

462245400 Лампа коммутаторная 30V 40mA 1.20Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 10.000 часов

462247000 Лампа коммутаторная 32V 33mA 1.06Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 15.000 часов

462247300 Лампа коммутаторная 36V 20mA 0.72Ватт (4.6 х 22мм) цоколь T4.6, C-2F, 5.000 часов

462253000 Лампа коммутаторная 48V 20mA 0.96Ватт (4.6 х 22мм) цоколь T4.6, CC-2F, 5.000 часов

462253200 Лампа коммутаторная 48V 30mA 1.44Ватт (4.6 х 22мм) цоколь T4.6, CC-2F, 5.000 часов

462253400 Лампа коммутаторная 48V 40mA 1.92Ватт (4.6 х 22мм) цоколь T4.6, CC-2F, 5.000 часов

462256400 Лампа коммутаторная 60V 20mA 1.20Ватт (4.6 х 22мм) цоколь T4.6, CC-2F, 5.000 часов

Лампы коммутаторные (Telephone Switch Boards Lamps (Taunus Lamps)

79 07 50 24V 20ma Лампа коммутаторная, цоколь T4.6, 4,6х22мм
79 07 51 24V 40ma Лампа коммутаторная, цоколь T4.6, 4,6х22мм
79 07 52 30V 20ma Лампа коммутаторная, цоколь T4.6, 4,6х22мм
79 07 53 30V 40ma Лампа коммутаторная, цоколь T4.6, 4,6х22мм

Телефонные лампы (Telephone indicator Lamps)

73.247.01 6V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.02 6V 40mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.03 6V 50mA Лампа коммутаторная, цоколь T4. 6, 4,6х22мм
73.247.04 6V 200mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.05 12V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.06 12V 40mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.07 12V 50mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.08 12V 1000mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.09 24V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.10 24V 30mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.11 24V 40mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.12 24V 50mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.13 28V 40mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.14 30V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.15 30V 30mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.16 30V 40mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.17 32V 33mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.18 36V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.19 48V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм
73.247.20 48V 30mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

73.247.21 60V 20mA Лампа коммутаторная, цоколь T4.6, 4,6х22мм

Светодиодные коммутаторные лампы CКЛ и AD22

С щитах управления в основном используются лампы с посадочным отверстием диаметром 22мм (30мм), но производители светодиодной продукции выпускают и другие малогабаритные лампы. Рассмотрим самые основные из них.

Сверия светодиодных коммутаторных, сигнальных ламп (СКЛ).

СКЛ-11 (30 мм), СКЛ-12 (22 мм), СКЛ-14 (22мм)

Светодиодные коммутаторные лампы красного, зеленого, желтого, синего, оранжевого, белого цвета свечения конструктивно являются аналогами коммутаторных ламп накаливания и сигнальных ламп.

Светодиодные лампы превосходят лампы накаливания по эксплуатационным параметрам:

  • Высокая надежность. Гарантийная наработка на отказ – 50000 часов
  • Степень защиты IP-54
  • Высокая экономичность, меньше энергопотребление в 5-10 раз (ток потребления 10-20 мА, потребляемая мощность 2Вт)
  • Устойчивы к вибрации.Взрывобезопасны.
  • Стантартный ряд напряжений питания 6-380В.
  • Угол обзора 120°. Возможность универсального использования.

Выпускаются лампы с прозрачными, окрашенными и матовыми колбами, нормальной, повышенной
яркости.

Серия светосигнальных индикаторов AD, AL (IEK, TDM)

лампы серии AD-22DS

лампы серии AL-22

лампы серии AL22TE

Светосигнальные индикаторы серии AD, AL предназначены для индикации (сигнализации) состояния электрических цепей и рабочего состояния электрического оборудования. Применяются на объектах энергоснабжения и в электрощитовом оборудовании. Светосигнальные индикаторы выпускаются на напряжение 24 и 220B как переменного, так и постоянного тока.
Диаметр посадочного отверстия (в зависимости от исполнения) - 16мм (AD-16), 22 (AD-22), 30мм (AD-30)

  • Подсветка светодиодной матрицей на 24 и 230 В (110В, 36В)
  • Цвет: красный, желтый, зеленый, синий, белый.
  • Подключение проводами под зажимной винт.

габариты AD22DS

Серия светосигнальных индикаторов других производителей с идентичными характеристиками: AD22-30AS, LXB2(3SA8), LJXB2-EV

лампы серии AD22-30AS

лампы серии LXB2

лампы серии LJXB2

Все эти лампы используются в устройствах управления и контроля на пультах, щитах энергообъектов (ТЭЦ, ГРЭС, АЭС) в цехах ТАИ, электроцехах. В региональных электрических сетях в устройствах РЗиА, КИПиА. На предприятиях нефтегазовой, химической, металлургической, горнодобывающей промышленности в энергооборудовании и устройствах автоматики и контроля. На предприятиях машиностроения, приборостроения в выпускаемой продукции.

✅ Завод производит Коммутаторные светодиодные лампы LED Лампа светодиодная коммутаторная СКЛ 1 - купите оптом по заводским ценам | Завод Светорезерв - производство светотехники, электротехники и металлоконструкций

Весь товар находится в наличии на складе, на производстве или будет изготовлен под заказ. По Вашему запросу по телефону или на электронную почту.

Вы также можете разместить заказ на изготовление необходимой Вам продукции под ваши технические, светотехнические, электротехнические требования и условия, в этом случае сроки оговариваются в зависимости от сложности задачи, необходимости разработки проектной документации, согласования технических условий ТУ и иных параметров.

Стандартно мы предлагаем на изготовление изделий с вольтажом от 6 до 600 вольт, мощностью от 0,1 до 5000 W, постоянного или переменного напряжения, различной цветовой температуры (в том числе в строго заданном диапазоне), яркости, угла рассеивания, цвета корпуса изделия, его материала и веса, параметров виброзащиты, пожаробезопасности, пылестойкости, влагостойкости, ветровой нагрузки, работы в сложных и экстремальных погодных и температурных режимах, ситуациях допускающие механические повреждения, ускоренного износа, химическое или радиактивное воздействие, установку на высоких объектах, дополнительные опции по защите упаковки, изготовление изделий под ваши размеры, в том числе сверхбольшие габариты до 5 метров.

Наша компания в поставках не ограничена географическими границами Москвы, или рамками Московской области и осуществляет доставку во все уголки и регионы РФ транспортными и экспедиционными компаниями и курьерскими службами. У нас большой опыт доставки в Беларусь, Казахстан, Украину и другие страны СНГ и в любую страну мира, благодаря отработанной процедуре таможенного оформления и знаниям к требованиям, которые предъявляются к светодиодным лампам, светильникам, прожекторам и панелях, в том числе в комплектах автономных систем освещения на солнечных батареях или ветровых генераторах. Мы доставим Ваш заказ в любой регион и город России. Доставка до склада – места приема или пункта забора транспортной компании за счет компания, а для клиентов бесплатно! Наши стандартные партнеры – это ведущие транспортные компании России, которые имеют многолетний опыт и положительные рекомендации и отзывы, осуществляют отправку заказов всеми видами транспорта. На ваш выбор мы предлагаем «Деловые Линии», «ЖелДорЭкспедиция», «Байкал Сервис», EMS, DHL, TNT, UPS, FEDEX, Pony-express. Если у Вас есть предпочтения в выборе перевозчика, то Мы после согласования сроков и условий страхования груза осуществим отправку указанной Вами компанией.

Стандартная доставка при наличии товара на складе осуществляется в течение 1-2 дней, после оформления заказа, а в случае производства нестандартной продукции – сроки могут быть увеличены до 25-30 дней.

Мы сотрудничаем с наиболее эффективными, выгодными и быстрыми курьерскими фирмами и службами, которые обеспечивают оперативную, недорогую и надежную доставку в разумные сроки, обычно в течение 24 часов, в пределах городской черты города Москвы.

В случае если отправка осуществляется в выходные дни, по предварительной договоренности, мы согласуем дату заранее с транспортной компанией.

Светодиодная коммутаторная лампа СКЛ11

Светодиодная коммутаторная лампа СКЛ 11



1. Назначение.

Светодиодные коммутаторные лампы СКЛ применяются для замены стандартных ламп накаливания в системах автоматики, регулирования и контроля с целью увеличения срока службы и повышения надёжности соответствующих элементов систем, а также для улучшения экономических и эксплуатационных показателей.



2. Основные технические характеристики:

- цвет свечения СКЛ: К - красный; Л - зелёный; Ж - жёлтый; С - синий; Б - белый; Р - оранжевый;

- категория изготовления по силе света: А - 20 мКд; Б - 40 мКд;
- номинальное напряжение постоянного тока 3, 6, 12, 24, 28, 36, 48, 55, 60, 75, 110, 127, 220, 380 В;

- номинальное напряжение переменного тока 127, 220, 380 В частоты 50Гц;

- ток потребления от 2,5 до 20 мА.

Род тока

Ток, мА, при напряжении, В

3

6

12

24

28

36

48

55

60

75

110

127

220

380

127,
50 Гц

220,
50 Гц

380,
50 Гц

Постоянный однонаправленный ток

20

20

20

20

20

20

20

20

20

20

10

10

5









Переменный ток произвольной частоты и формы или постоянный ток любого направления

20

20

20

20

20

20

20

20

20

20

10

10

5

2,5







Переменный ток





























10

20

10

Переменный ток, двухцветные лампы































20





Род тока

Сила света группы А, мкд

Сила света группы Б, мкд

К

Ж

Л

С

Ж

Л

Б

С

Постоянный однонаправленный ток

15

15

15

36

36

36

50

50

Переменный ток произвольной частоты и формы или постоянный ток любого направления

15

15

15

36

36

36

50

50

Переменный ток

15

15

15

36

36

36

50

50

Переменный ток, двухцветные лампы

20

20



3. Структура условного обозначения.



Пример заказа: Светодиодная коммутаторная лампа  СКЛ-11-З-2-220.



4. Общий вид и габаритные размеры СКЛ11.







Лампа накаливания коммутаторная КМ 48-50

Описание

Лампа накаливания коммутаторная КМ 48-50 предназначена  для работы в сетях переменного тока частотой 50 Гц с номинальным напряжением 220 В. Лампа  выпускаются с цоколем Т6,11. Средняя продолжительность горения - 2200 часов. Лампа накаливания КМ предназначена для использования в качестве источника света для световой сигнализации.

• ОБЛАСТЬ ПРИМЕНЕНИЯ

Используются в автоматических телефонных и телеграфных станциях, телефонных коммутаторах, работает от сетей постоянного и переменного тока.

• ПРИНЦИП ДЕЙСТВИЯ

Лампа представляет собой прозрачную пальчиковую (цилиндрическую) колбу, цоколь которой состоит из двух латунных контактных пластинок и наконечника и з пластмассы. В качестве тела накала используется моноспираль с повышенным уровнем механической прочности.

Технические характеристики:

  • Напряжение: 48 В
  • Сила тока: 50 мА

  • Мощность: 2.4 Вт
  • Световой поток: 8,6 лм
  • Тип цоколя: Т 6,11
  • Размеры: 46х6,6 мм
  • Количество в коробке: 100 шт.
  • Средний номинальный срок службы: 2200 часов
  • Тип колбы: линейная

Для приобретения данных ламп по оптовым ценам перейдите по ссылке: опт – лампа накаливания коммутаторная КМ  48-50

Не нашли интересующую Вас коммутаторную лампу?

Коммутаторные лампы Вы можете приобрести в нашем интернет магазине или заказать в случае, если данного товара не окажется на сайте.

Отправьте нам запрос по адресу: [email protected] Мы с радостью проконсультируем Вас по любому вопросу о коммутаторных лампах.

Доставка в регионы РФ осуществляется через транспортные компании по предоплате. До транспортной компании бесплатно. До Почты России бесплатно. Дата отгрузки товара согласовывается с менеджером.

Способы оплаты:

  • Наличный расчет
  • Безналичный расчет
  • Банковские карты (VISA, MASTERRCARD, MAESTRO, МИР)
  • Интернет деньги (YANDEX, WEBMONEY)

Переключатель лампы - SPST (встроенный) - COM-11477

У вас определенно (как сначала сказал Камиквази) есть канал под переключателем для прокладки некоммутируемого проводника. У меня есть как минимум дюжина светодиодных ламп IKEA JANSJO (10 долларов). «Очень красивый рабочий свет с полностью нестабильным выключателем. Я уже установил 5 с помощью своей первой партии переключателей, и я здесь заказываю еще 10. «Работает как шланг! Вы должны разбить выключатель IKEA, чтобы снять его, отрезать примерно восемь дюймов от каждого переключаемого провода, немного зачистить и обжать их на выводах выключателя.Финис! Переключатель приятен на ощупь и имеет дизайн, который должен содержать контакты намного чище, чем в оригинальном переключателе. Выключатель выглядит так, как будто он подходит к стандартному американскому шнуру с молнией для лампы, но я не пробовал. (Низковольтные) шнуры-молнии на светильниках IKEA немного меньше по размеру и их легко установить.

Итак, вы разделите проводники шнура на молнию, вставив между ними лезвие ножа в том месте, где вы хотите установить переключатель. Разделите их ровно на один дюйм от любого из проводников, оставив два коротких разделенных провода длиной чуть более полдюйма.Снимите половину дюйма изоляции с каждого провода, оставив примерно одну восьмую дюйма изоляции на каждом проводе. Очень туго скрутите оба оголенных провода, чтобы все тонкие провода были вместе. Уложите один зачищенный провод в обжим и согните его тремя острыми пальцами с помощью плоскогубцев (установленных близко). Затем согните остальные 3 пальца с другой стороны обжима. Протяните неразрезанный провод под переключателем. Обожмите другой зачищенный провод. Спаяйте два соединения достаточно быстро, чтобы не расплавить пластик.На низковольтных лампах я просто плотно сжал обжимки и не стал заморачиваться с пайкой, так как они держатся очень крепко, а половинки корпуса зажимают молнию, когда вместе. Соберите половинки корпуса вокруг переключателя и сожмите корпус вместе, чередуя два конца с помощью плоскогубцев (широких), пока корпус не закроется полностью. Дело закрыто!

Мне нравится, как работают эти переключатели. И это разумная цена за встроенный коммутатор. И нет, я не работаю на Sparkfun!

Switch - Освещение, мебель и дизайн

  • Instagram
  • Facebook
  • Твиттер
  • Houzz
  • Напишите нам
  • Google
  • О нас
  • Освещение
    • Потолок
    • Этаж
    • на открытом воздухе
    • Кулоны
    • Стол
    • Стенка
    • Стены и потолок
  • Мебель
    • Кровати
    • Кресла для отдыха
    • Обеденный стол и стулья
    • Журнальные столики и пуфики
    • Офис
    • на открытом воздухе
    • Диваны
    • Стенка
  • Проектов
    • Коммерческий
    • Жилой
  • Бренды
  • Свяжитесь с нами
    • Связаться
    • Забронируйте наше пространство
  • Блог
  • маг.
  • О нас
  • Освещение
    • Потолок
    • Этаж
    • на открытом воздухе
    • Кулоны
    • Стол
    • Стенка
    • Стены и потолок
  • Мебель
    • Кровати
    • Кресла для отдыха
    • Обеденный стол и стулья
    • Журнальные столики и пуфики
    • Офис
    • на открытом воздухе
    • Диваны
    • Стенка
  • Проекты
    • Коммерческий
    • Жилой
  • Бренды
  • Связаться с нами
    • Связаться
    • Забронируйте наше пространство
  • Блог
  • маг.
Современный.Освещение. Мебель. Дизайн. Кулоны Стулья Настольные лампы Стеновые блоки Диваны Электрические схемы переключателя лампы

- Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп.Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» не подходят для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы.Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока - горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни - горячим.

Еще один ключ к определению полярности - это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий - горячим.У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового выключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку.Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками. Эту схему можно использовать для замены старой кнопочной лампы новым переключателем.Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного переключателя розетки лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной установкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Подробнее Like This на Самостоятельной помощи.com

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить выключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Прежде чем переходить к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже:

Конструкция и работа одностороннего SPST (однополюсного однополюсного) переключателя

Ниже приведен простой пошаговое руководство со схемой и схемой подключения, в котором показано, как подключить выключатель света для управления лампочкой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

  • Однопозиционный переключатель (SPST = однополюсный, сквозной) x 1 Нет
  • Лампа (лампочка) x 1 Нет
  • Короткие отрезки кабелей x 3 Нет

Процедура :

Это похоже на последовательную схему i. е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S 1 должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение переключателя света

На рисунке ниже показаны принципиальные и электрические схемы переключателей света, которые показывают , как подключать переключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

  • Переключатели и предохранители должны быть подключены через линию (под напряжением).
  • Последовательное подключение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
  • При таком подключении проводки требуется меньше проводов и кабелей.

Предупреждение:

  • Электричество - наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке электропроводки:

Преобразователи сенсорных ламп и осветительные аксессуары для артрита, слабовидения и мобильности

Преобразователи сенсорных ламп и осветительные аксессуары для артрита, слабовидения и мобильности

БЕСПЛАТНАЯ доставка для всех заказов на сумму свыше 50 долларов00 *

Нужна помощь? Звоните (800) 910-7790


Товар № WP359

12,85 долл. США |

Большую ручку переключателя лампы легко увидеть, взять и повернуть для тех, кто испытывает трудности с маленькими ручками.


Товар № WP1059

14,79 $ |

Превратите имеющуюся лампу в сенсорную лампу!
Удобное решение для людей с артритом или тех, кто из-за плохого зрения испытывает трудности с нахождением шишек.
Вставная модель


Продукт № WP1060

7 долларов.96 |

Добавьте безопасности в свой дом!
Автоматически включает свет в сумерках и выключает на рассвете, чтобы вы всегда приходили домой к освещенному входу. Идеально подходит для настольных ламп, темных коридоров, крыльца, проезжей части и т. Д.
Винт в модели


Товар № WP1061

9,95 долл. США |

Добавьте безопасности в свой дом!
Автоматически включает свет в сумерках и выключает на рассвете, чтобы вы всегда приходили домой к освещенному входу.Идеально подходят для настольных ламп, торшеров, гирлянд и огней елки.


Товар № WP699

10,95 долл. США |

Прозрачный пластиковый удлинитель делает настенные переключатели в пределах досягаемости для инвалидов-колясочников или людей с ограниченными возможностями. Обеспечивает удлинение на 12 дюймов для любого стандартного настенного переключателя.
Каждый пакет содержит 2 удлинителя переключателя.

С гордостью обслуживаем опекунов более 19 лет!
* Бесплатная доставка для всех заказов на сумму более 50 долларов США в 48 смежных штатах.

11 различных типов выключателей и светильников

Ожидайте несколько моментов с лампочками, поскольку мы проливаем свет на различные типы выключателей и светильников, которые добавят идеальный штрих в схему украшения вашего дома.

Выключатели света датируются 1884 годом, когда Джон Генри Холмс изобрел механизм быстрого размыкания. Даже сегодня механизм быстрого отключения используется в некоторых электрических выключателях света.В 1917 году Уильям Дж. Ньютон разработал механизм быстрого размыкания и изобрел первый тумблерный выключатель света.

Тумблерный выключатель света с тех пор эволюционировал и привел к появлению нескольких выключателей света в соответствии с потребностями и требованиями общества. Некоторые из последних инноваций включают сенсорные переключатели, интеллектуальные лампы, которыми можно управлять через мобильное приложение, переключатели света с дистанционным управлением и переключатель света, которым можно управлять по взмаху руки.

Связанные: Типы огней

1.Тумблерный выключатель света

Когда вы думаете о выключателях света, первое, что приходит на ум, - это тумблер. Тумблерные выключатели света - это обычные выключатели, которые есть почти у всех в своих домах. Эти выключатели света размещены практически в каждой комнате большинства жилых домов, и их легко установить. У вас не возникнет проблем, пытаясь понять, как работает простой тумблер.

Вы поднимаете тумблер, чтобы включить свет, а затем опускаете его, чтобы выключить его.Это простое решение ваших потребностей в освещении, которое помогает людям много лет. Если вы хотите установить освещение в новой комнате, то использование тумблера, вероятно, будет вашим предпочтительным вариантом. Есть некоторые другие переключатели, которые будут предлагать лучшие функции, чем стандартный тумблер, но он будет хорошо работать для любых целей общего освещения.

Однако есть несколько тумблеров со специальными функциями. Этот здесь действительно способен взаимодействовать с вашим смартфоном.Вы можете настроить таймеры на включение света в определенное время и даже просто активировать его, не вставая с места. Он даже имеет полную интеграцию с Alexa, что делает его действительно удобным вариантом.

Если вам нужно что-то менее технологичное, вы можете вместо этого приобрести стандартный тумблер. Вы сможете найти обычные тумблеры света практически в любом хозяйственном магазине, о котором вы только можете подумать. Установка должна пройти гладко, и у вас будет надежный выключатель света, который вам нужен.

2. Кнопочный выключатель света

Кнопочные переключатели света, вероятно, вторые по распространенности переключатели света, которые вы можете использовать. Это действительно простые переключатели, которые отлично подойдут для вашего дома. Вы часто видите такие переключатели в ванных комнатах людей. Иногда они подключаются как к освещению, так и к вытяжному вентилятору.

Среди этих кнопочных выключателей также есть несколько вариаций. Некоторые из них сконструированы таким образом, что при нажатии кнопки она остается утопленной, пока вы не нажмете ее снова.Есть также модели, в которых вы нажимаете кнопку, и она возвращается в нормальное положение. Какой тип кнопочного переключателя света вы предпочитаете, действительно зависит от личных предпочтений.

Некоторые люди предпочитают выключатели, которые остаются утопленными, потому что это дает им визуальную подсказку о том, в каком положении или режиме свет сейчас находится. Это может сообщить вам, когда что-то не так, если ваш свет должен быть включен, но этого не происходит на. Это может помочь вам понять, что вам нужно заменить лампочку или исправить какую-то проблему с проводкой.Однако это не очень важно, так как вы сможете разобраться в этих вещах и с другим типом переключателя.

Кнопочный выключатель света, показанный здесь, представляет собой красивую и простую однокнопочную модель. У него есть удобная особенность, заключающаяся в том, что внутри установлен синий светодиод. Это поможет вам узнать, когда свет находится в положении «включено». Это делает вещи очень простыми, так что это определенно хороший выключатель света для покупки.

3.

Датчик приближения света

Нажмите, чтобы узнать цену

Бесконтактные переключатели света очень полезны для установки в вашем доме, когда вы хотите сократить потери энергии.Эти выключатели могут включить свет в вашем доме, когда вы находитесь в комнате. Когда в комнате больше нет людей, выключатель света выключит все. Это упрощает экономию энергии, и вам даже не придется искать выключатель света, когда вы входите в комнату.

В наше время проблемы окружающей среды волнуют многих. Возможность сократить потребление энергии - очень привлекательная перспектива. Вы можете сэкономить небольшую сумму денег на ежемесячных счетах за электроэнергию, если воспользуетесь этим типом выключателя света.Если вы не очень расточительный человек, когда дело касается энергии, маловероятно, что вы заметите существенную разницу.

По общему признанию, этот тип выключателя света понравится только определенным людям. Большинству людей нравится иметь возможность управлять своим освещением. Если позволить бесконтактному переключателю просто включиться, когда вы входите в комнату, это может вызвать неудобства, в зависимости от вашей точки зрения. Некоторым людям нравится, чтобы вещи были немного тусклее, и включение света на полную мощность каждый раз, когда вы входите в комнату, может быть неприятной мыслью.

Если вам нравится эта идея, то вы сможете настроить переключатель, не будучи слишком сложным. Этот переключатель присутствия здесь должен хорошо работать для настройки освещения. Было бы неплохо использовать этот переключатель в определенных комнатах, которые являются общественными зонами в вашем доме. Многие люди предпочитают использовать эти выключатели в своих гостиных.

4. Селекторный выключатель света

Нажмите, чтобы узнать цену

Селекторный переключатель может быть очень важен, когда вы пытаетесь настроить освещение, которое имеет два разных режима.Селекторный переключатель позволит вам эффективно переключаться между двумя различными настройками. Эти типы переключателей обычно используются для вентиляторов. Они позволяют переключать скорость вращения вентилятора, а также различные режимы вентилятора.

Когда дело доходит до освещения, вы можете выбирать из различных режимов освещения. Иногда люди используют переключатели такого типа, когда у них есть осветительные установки с разноцветными огнями. Это позволяет им выбрать, какой из них они хотели бы использовать в любой момент.Это довольно простое решение для настройки вашего освещения, и вы найдете такие типы выключателей света, которые используются во многих местах.

Наиболее распространенным типом селекторного переключателя света является поворотный переключатель. Это своего рода функции, такие как циферблат, который позволяет переключаться между различными режимами. Существуют и другие типы селекторных переключателей, например, те, которые имеют разные кнопки для нажатия, или даже те, которые работают аналогично тумблерам. Какой бы тип вы ни выбрали, он подойдет для ваших целей.

Здесь показан переключатель положения с поворотным переключателем. Он очень прост в использовании и позволяет быстро переключаться между различными источниками света. Он также имеет четыре разных светодиода. Вы также можете купить автономные переключатели без подсветки, если это то, что вы ищете.

5. Выключатель затемнения

Вы обнаружите, что бывают моменты, когда вам нужно немного света, чтобы создать надлежащее настроение.Некоторые люди называют тусклый свет освещением настроения, а другие считают свет романтичным. Чтобы иметь возможность эффективно приглушать свет, вам понадобится какой-то переключатель затемнения. К счастью, эти переключатели света на самом деле очень распространены и довольно просты в настройке.

Очень полезно иметь возможность приглушить свет. Как упоминалось ранее, это может помочь создать правильное настроение для определенных случаев. Также будет неплохо иметь возможность приглушить свет, чтобы уменьшить нагрузку на глаза. Иногда свет может стать слишком ярким, и после долгого дня он может казаться невыносимым, поэтому очень важно иметь возможность приглушить его.

Диммерные переключатели света выпускаются в нескольких различных вариантах. Вы сможете найти переключатели с регулируемой яркостью света, которые имеют циферблат и позволяют точно регулировать интенсивность света. Некоторые переключатели с диммером оснащены сенсорным переключателем, который позволяет медленно регулировать уровень освещенности одним движением пальца. Тот, что показан здесь, на самом деле поставляется с удобным пультом дистанционного управления.

Этот пульт дистанционного управления позволит вам приглушать свет именно так, как вы хотите. Вы сможете гарантировать, что ваши огни всегда будут на нужном уровне. Вы можете настроить освещение так, чтобы у вас было достаточно света, чтобы наслаждаться чтением книги, или сделать его ярче, когда вам нужно рассмотреть мелкие детали. Это удобный выключатель света, который идеально подойдет для вашего дома.

6. Фотоэлектрический выключатель света

Нажмите, чтобы узнать цену

Фотоэлектрические выключатели света не так часто используются в домах, как другие, включенные в этот список.Тем не менее, этот тип переключателя света очень полезен и может иметь некоторые приложения, которые вы сможете использовать. Если вы хотите настроить свет, который будет автоматически включаться, когда начинает темнеть, вам понадобится фотоэлектрический выключатель света. У него есть датчик, который может определять, когда уровень освещенности становится низким.

Как только датчик обнаружит, что уровень освещенности начинает падать, он включает свет. Это позволяет всегда иметь свет там, где он вам нужен больше всего.Вам не придется искать выключатель или споткнуться о предметы. Свет просто загорится, когда это необходимо.

Очевидно, что у этого типа выключателя света есть несколько интересных потенциальных применений. Нужен ли вам выключатель света, такой как этот, - в воздухе. Некоторые люди предпочитают использовать такие выключатели для освещения крыльца, чтобы люди могли видеть снаружи. Если вы живете в районе, где нет уличных фонарей, это может быть хорошей идеей.

Говоря об уличных фонарях, на самом деле они используются в первую очередь для этих выключателей. Фотоэлектрические выключатели света используются в уличных фонарях и уличных фонарях, чтобы они включались в темноте. Многие люди не задумываются о том, откуда эти фонари узнают, когда загораться, но теперь вы знаете, что это происходит из-за фотоэлектрических выключателей света. Вы должны иметь возможность использовать эти переключатели в своем саду, на крыльце или в других местах на улице, где вам нужно будет видеть ночью.

7. Выключатели освещения, активируемые движением

Нажмите, чтобы узнать цену

Есть большая вероятность, что вы уже видели выключатели света, активируемые движением. Если вы когда-нибудь подходили к чьей-то собственности и видели, как автоматически включается свет на крыльце, то вы столкнулись с переключателем света, активируемым движением. Эти выключатели света имеют различное применение, но чаще всего они используются в целях безопасности. Они могут быть очень эффективными инструментами, отпугивающими потенциальных взломщиков.

Многие люди решают установить у себя во дворе фары, активируемые движением. Это предотвратит проникновение людей в вашу собственность в ночное время. Внезапной активации света обычно бывает достаточно, чтобы отпугнуть потенциальных злоумышленников. Он отлично работает как сдерживающий фактор, и настроить переключатели света, активируемые движением, тоже не составит большого труда.

Обычно вы можете купить чувствительные к движению фонари с переключателем. Этот переключатель, который продается здесь, представляет собой автономный переключатель, который не имеет подсветки.Настройка переключателя должна быть быстрой и несложной. Вам просто нужно правильно расположить его и прикрепить к нему фонари в соответствии с инструкциями.

На самом деле может быть проще купить фары, активируемые движением, которые поставляются со своим собственным переключателем. Но какой маршрут выбрать - решать вам. В любом случае вы сможете настроить освещение, активируемое движением, которое будет хорошо работать для защиты вашего дома. Это хорошая мера безопасности, которая поможет вам немного легче отдыхать ночью.

8. Звуковые переключатели света

Нажмите, чтобы узнать цену

Иногда люди ищут более удобные выключатели света. Если вы хотите иметь возможность использовать выключатель света, не вставая, чтобы нажимать или щелкать выключатель, ваши возможности будут ограничены. Переключатели света, активируемые движением, существуют, но они чаще используются для наружных целей. Как отмечалось выше, вы увидите, что они используются в целях безопасности.

Один из наиболее удобных способов включения и выключения света - активация звука.На рынке есть выключатели света, которые могут обнаруживать звук. Определенные звуки могут включать и выключать свет. Движение, необходимое для включения и выключения света, может быть таким же простым, как хлопок или щелчок пальцами.

Эта технология существует уже очень давно. Возможно, вы помните рекламный ролик о выключателе света, который можно активировать, просто хлопнув в ладоши. Этот выключатель света стал настоящим феноменом, и миллионам людей действительно понравилось то, что он принес на стол.Этот тип переключателя света по-прежнему доступен, и со временем технология стала еще более надежной.

Это очень простой выключатель света, который подключается к обычной электрической розетке. Вы можете подключить к розетке лампу или другой светильник. Когда вы хлопнете в ладоши, загорится свет. Просто хлопните в ладоши, и свет снова выключится, и вы получите удобный выключатель света.

9. Светильники потолочные

Один из самых распространенных типов светильников, которые вы увидите в доме, - это потолочные светильники. Эти светильники были основным продуктом домов в течение очень долгого времени, и в обозримом будущем они останутся популярными. Это один из наиболее удобных типов осветительных приборов, когда вы пытаетесь осветить большую площадь одним или двумя лампами. Вот почему потолочные светильники так часто можно увидеть в гостиной.

Эти светильники действительно типичны для любого помещения дома. Вы найдете потолочные светильники в ванных комнатах, спальнях и даже на кухнях. Это удобное решение для освещения, которое может дать вам много света, не занимая много места.Если вы хотите иметь возможность эффективно осветить свой дом, тогда вам стоит заглянуть в этот светильник.

Эти светильники в некоторых случаях могут оказаться довольно декоративными. Если вы хотите найти освещение, которое дополнит ваш общий интерьер, то вы сможете найти множество интересных вариантов, глядя на потолочные светильники. На рынке представлены всевозможные потолочные светильники, и не составит труда найти тот, который будет соответствовать вашему особому чувству стиля.Просто посмотрите немного вокруг, прежде чем принять окончательное решение о том, что покупать.

Представленный здесь потолочный светильник имеет очень интересный классический дизайн. Он вызывает образы освещения начала 1900-х годов и определенно хорошо впишется, если вы хотите, чтобы ваш дом выглядел более старым. Этот светильник в старинном стиле имеет действительно красивую бронзовую отделку, которая действительно выделит его. Это хороший вариант для потолочного светильника, если это ваш стиль, но есть и другие современные потолочные светильники, которые стоит рассмотреть.

10. Освещение пути

Направляющее освещение очень часто используется как в бытовых, так и в коммерческих целях. Этот тип осветительных приборов предполагает использование навесных или подвесных светильников на потолке. Вдоль дорожки будет проходить несколько источников света, чтобы обеспечить значительное количество света. Многие решают установить в своих жилых комнатах светильники на треке.

Вы также можете использовать трековое освещение как способ выделить что-то в комнате. Например, светильники, размещенные на трассе, можно наклонять в определенном направлении.Если у вас есть произведение искусства на стене или какой-либо другой интересный предмет, вы можете направить на него свет, чтобы привлечь внимание к нему. Это одна из причин, почему этот тип освещения широко используется в коммерческих кругах.

Установить трековое освещение на самом деле довольно просто, если вы знаете, что делаете. Вам нужно будет убедиться, что вы устанавливаете все равномерно, чтобы освещение было правильно выровнено. Как только работа будет выполнена, вы сможете насладиться очень интересным и динамичным источником света.Вы сможете использовать это освещение по-разному, чтобы выделить свою комнату.

Показанный здесь осветительный прибор трека может поддерживать четыре различных источника света. Это хорошее решение, когда нужно выделить одну конкретную область. Этот осветительный прибор достаточно доступен по цене, чтобы сделать покупку более практичной. Вы можете легко установить несколько из них, если вам нужно более надежное решение для освещения.

11. Встраиваемое освещение

Встраиваемые осветительные приборы могут быть действительно хорошими, если вы знаете, как правильно их настраивать.Это позволит вам создать небольшое окружающее освещение или освещение для настроения, если вы того пожелаете. Светильники можно разместить, например, под шкафами или на потолке. При этом светильник размещается в углублении.

Скорее всего, у вас в доме уже есть утопленное освещение. Если у вас есть приспособление, которое создает отверстие в стене, где идет освещение, то это утопленное освещение. Люди используют эти типы светильников для создания всевозможных уникальных вариантов освещения.Он может предоставить вам более узкую полосу света, которая идеально подходит для акцентного освещения.

Установить встраиваемый светильник не так уж сложно, если у вас есть ноу-хау. Если вам неудобно выполнять эту работу в любое время, вы всегда можете вызвать электрика, чтобы он закончил работу. Крайне важно, чтобы вы были в безопасности при работе с электричеством, поэтому убедитесь, что вы знаете, во что вы ввязываетесь заранее.

Если вы установите утопленное освещение в определенных местах по всему дому, вы сможете создать действительно динамичный свет.Это будет ваш предпочтительный стиль осветительных приборов для акцентного освещения и многих других целей. Ваш дом определенно будет иметь нужную атмосферу, если вы будете использовать встроенное освещение в полную силу. Просто не забудьте вызвать электрика, если вам понадобится небольшая помощь.

Как работает выключатель света?

В большинстве комнат вашего дома есть один или несколько настенных выключателей, используемых для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно включаются и выключаются с помощью настенного переключателя, который обычно находится рядом с дверным проемом.В комнатах без установленных осветительных приборов этот настенный выключатель может управлять электрической розеткой, к которой подключен торшер. Обычно мы не особо задумываемся о самом выключателе, но кое-что знаем о том, как работают настенные выключатели, и о различных типах доступных выключателей. это важно, если вы хотите отремонтировать или заменить систему.

Есть только три вида настенных выключателей, которые используются для управления осветительными приборами: простой однополюсный (ВКЛ / ВЫКЛ) переключатель, трехпозиционные переключатели и четырехпозиционные переключатели.Каждый из этих типов имеет разные стили работы, включая тумблер, качельку и кнопку. Они также могут быть доступны в виде переключателей диммерного типа, которые позволяют изменять уровень освещенности осветительной арматуры. Важно выбрать переключатель, обеспечивающий нужную вам функцию.

Однополюсные переключатели (ВКЛ / ВЫКЛ)

Однополюсный выключатель - это выключатель, который просто выключает или включает свет с одной стены. По этой причине их иногда называют коммутаторами с одним расположением.Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ / ВЫКЛ, напечатанной на рычаге переключения переключателя; ни на одном другом переключателе нет такой маркировки.

С технической точки зрения этот простой переключатель ВКЛ / ВЫКЛ известен как однополюсный однопозиционный переключатель (SPST). Однополюсный означает, что к нему можно подключить только один горячий провод. Одноходовой означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу - проводу, идущему к осветительной арматуре.

В однополюсных переключателях внутри переключателя есть подпружиненный металлический затвор, который открывает и замыкает электрическую цепь, ведущую к осветительной арматуре.Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и позволяя току течь через переключатель и далее к осветительной арматуре. Когда вы переводите тумблер в положение «ВЫКЛ.», Шлюз открывается, прерывая поток энергии к осветительной арматуре.

Для внутреннего шлюза на коммутаторах используются разные конструкции. Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами. Эти типы могут изнашиваться, поскольку пружины теряют свою упругость.В выключателях нового типа может использоваться пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного «щелчка» при повороте рычага, и они значительно более долговечны, чем механические щелчковые переключатели. Иногда они продаются как «тихие» переключатели, они значительно дороже, но они редко изнашиваются.

Трехходовые переключатели

Трехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из двух мест на стене, например, вверху и внизу лестницы, с обоих концов коридора или с двух входных дверей в большой комнате. Этот переключатель не имеет маркировки ВКЛ / ВЫКЛ на рычаге.

Помимо зеленого винта заземления, трехпозиционные переключатели имеют три винтовые клеммы, которые выполняют самые разные функции в зависимости от того, где переключатель находится в конфигурации схемы. Один винтовой зажим темного цвета, называемый common , подключен к горячему проводу, который либо подает питание на переключатель от источника питания, либо подключен к горячему проводу, который подает питание на осветительную арматуру.Две другие винтовые клеммы более светлого цвета (обычно из латуни), и они подключаются к паре проводов, называемых «путешественниками» , которые проходят между двумя переключателями.

Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V - это клемма, к которой подключен горячий провод, идущий от вашей сервисной панели (линейный провод) или ведущий к осветительной арматуре (провод нагрузки). Два бегущих провода, проходящие между двумя переключателями, подключены к клеммам с ходовым винтом, соединенным с открытыми рычагами на V.

По сути, это означает, что есть два возможных пути, по которым электричество может течь к осветительной арматуре, и путь считается полным, когда два рычага настенного переключателя находятся в одном и том же положении - оба вверх или оба вниз. Когда рычаги находятся в разных положениях, пути нет, и светильник остается темным. Эта конфигурация позволяет любому из настенных переключателей включать или выключать светильник в любое время.

С технической точки зрения трехпозиционный переключатель известен как однополюсный двухпозиционный переключатель (SPDT).Однополюсный, опять же, означает, что к нему подключен только один «горячий» провод. Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что поворот рычага переключает электрический путь вперед и назад между двумя другими исходящими бегущими проводами, которые проходят между двумя переключателями.

Переключатели на четыре направления

Четырехпозиционный переключатель используется, когда вы хотите управлять осветительной арматурой из трех или более мест. Многим домам такая конфигурация не нужна, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным светом из трех или более мест.Например, большой потолочной люстрой можно управлять с помощью одного переключателя на главном входе, другого - у проходной двери, ведущей в пристроенный гараж, и третьего переключателя, расположенного в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением прихожей с помощью переключателей, расположенных возле каждой двери спальни.

Четырехпозиционный переключатель используется вместе с парой трехпозиционных переключателей - один расположен на переднем конце цепи, где питание поступает от источника, а второй - в точке, где питание поступает на осветительную арматуру.Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.

Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому винту заземления). Технически четырехпозиционный переключатель известен как двухполюсный двухпозиционный переключатель (DPDT). Это означает, что к нему от источника питания подключены два горячих (или потенциально горячих) провода, которые в данном случае являются бегущими проводами, идущими от вышестоящего переключателя в конфигурации схемы.Элемент с двойным ходом обеспечивается двумя бегунками, которые проходят от четырехпозиционного переключателя к следующему переключателю.

Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления осветительной арматурой из всех трех мест, может быть непросто визуализировать. По сути, четырехпозиционный переключатель можно рассматривать как имеющий X-образный внутренний механизм, который переключает электрический путь туда и обратно между уже установленными путями между двумя трехходовыми переключателями. Таким образом, он может изменить полностью завершенный путь, чтобы прервать прохождение тока (тем самым выключив осветительную арматуру), или изменить маршрут, который прерван, чтобы завершить цепь (тем самым включив осветительную арматуру). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или закрытия открытого пути.

Две вещи, которые следует запомнить

Если вы хотите заменить один из существующих переключателей новым переключателем, переключателем таймера или переключателем яркости, новый элемент управления должен иметь те же функции, что и переключатель, который он заменяет.То есть однополюсный настенный выключатель требует однополюсного диммера или таймера, а трехпозиционный настенный выключатель требует трехпозиционного диммера или таймера. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях четырехпозиционного переключателя вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым тумблером.

Во-вторых, важно помнить, что питание в цепи переключателя никогда не отключается полностью, если только вы не отключите питание с помощью автоматического выключателя.Тот факт, что настенный выключатель выключен, а осветительный прибор не светится, не означает, что на провода не подается питание. Лучше всего всегда выключать автоматический выключатель, даже если вы просто заменяете одну или две лампочки. Это исключит возможность того, что кто-то может включить питание прибора, щелкнув настенный выключатель.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
