✅ Сборник ВИДЕО инструкций по юстировке лазерного станка, гравера, резака, Чтобы сделать самостоятельно, своими руками
Что такое юстировка лазерного станка с ЧПУ? Это настройка точности передачи лазерного луча в точку реза с помощью корректировки положения зеркал и других элементов лазерного оборудования. Чем точнее будет юстировка, тем качественнее у вас будет лазерная резка и гравировка.
Как отюстировать лазер?
Если у вас есть лишние деньги на юстировку лазерного станка, то вы можете заплатить их нам, и мы точно все настроим так, чтобы зеркала передавали лазерный луч четко по центру и он идеально попадал в середину линзы, сопла, а рез у вас был ровный без скосов, непонятных утолщений, округлений и равномерной глубины. И так будет в любой точке рабочего поля. Стоимость этих настроек, кстати, у нас приемлемая.
Если же вы хотите научиться юстировке лазерного станка с СО2 излучателем самостоятельно, и делать это в последствии, как говорится, своими руками, то мы подготовили для вас доступную инструкцию с понятными шаблонами, которую записали на видео с подробным описанием каждого шага.
Инструкция состоит из 2 частей
- Юстировка полупрофессиональных аппаратов (граверов, резаков) на примере лазерного станка MCLaser 3020 (Китай)
- Юстировка промышленных профессиональных лазерных станков на примере MCLaser 1390 (Китай)
Посмотрев эти учебные пособия, вы узнаете порядок юстировки лазерного станка, поймете, с чего начинать, какое зеркало за что отвечает, на каком этапе настройки их нужно регулировать и почему, какой калибровочный винт нужно подкрутить, чтобы лазерный луч попал в нужную точку, как выравнивать лазерную трубку, а также другую информацию по юстировке лазерного станка, гравера или резака.
ВИДЕО. Юстировка полупрофессионального лазерного оборудования
На примере настольного лазерного станка MCLaser 3020 (оригинальная модель).
ВИДЕО.
Юстировка профессионального лазерного станкаНа примере промышленного аппарата для лазерной резки и гравировки MCLaser 1390 (оригинальная модель).
Требуется консультация по лазерным станкам с ЧПУ?
Отвечаем на все звонки, письма, сообщения и всегда рады гостям.
Пишите
[email protected]
Звоните
+7 (812) 309 50 46
+7 (499) 350 85 33
+7 (911) 972 62 63 + Viber, WhatsApp, Telegram
Заходите в гости
Санкт-Петербург, ул. Республиканская, 22, литера Е, помещение 4Ш
Мы работаем
пн.-пт. с 9:00 до 19:00 (мск)
Больше интересного во Вконтакте
- Полезные советы по лазерной резке и гравировке
- Секреты и лайфхаки
- Макеты для лазерной резки
- Актуальные акции и скидки
Подписывайтесь
Лазерный граверрезак по дереву на Ардуино на 2 Вт своими руками
На уроке инженерии в старшей школе нам была предоставлена возможность сделать независимый мастер-проект.
Я широко использовал классный лазерный гравер ЧПУ, и я подумал, что будет круто сделать мой собственный, так как он объединит несколько различных дисциплин, включая электротехнику и машиностроение. Конечно, я также был мотивирован желанием иметь свой собственный лазерный резак.
После четырех месяцев работы я очень доволен результатами! Всего 2 Вт, он не очень мощный, но он может гравировать на дереве и пластике и может резать бальзовое дерево. Это уже пригодилось для вырезания шаблонов для использования в других проектах. Наконец, я нашел способ как сделать гравер своими руками. Надеюсь, это поможет и / или вдохновит некоторых из вас сделать самодельный лазерный гравер на Ардуино!
Вот ссылка на полный перечень материалов, а также все используемые файлы STL, аннотированные изображения, показывающие детали, и принципиальные схемы.
Также я добавил PDF-файл с инструкцией для Inkscape и Universal Gcode Sender, чтобы создавать и отправлять рисунки в гравер.
Файлы
- Laser Engraved Filled Images and Letters Instructions Corrected.pdf
Шаг 1: Макет дизайна в Inventor
Я начал с того, что создал базовую рамку в Autodesk Inventor. Дизайн изменялся и совершенствовался на протяжении всего процесса сборки, но каркас остался в основном таким же.
Шаг 2: 3D-печать и сборка оси Y
Первый элемент для печати служит трем целям:
- Удержание шагового двигателя по оси Y
- Поддержка стальных стержней оси Y
- Скольжение вдоль одного из стержней оси X
После печати вставляются два маленьких бронзовых подшипника. Эти подшипники пропитаны маслом для уменьшения трения. Я обнаружил, что они являются дешевой и эффективной альтернативой более дорогим подшипникам линейного перемещения, предназначенным для 3D-принтеров и тому подобного.
Стальные стержни — простые буровые штанги 8мм из нержавеющей стали, которые прекрасно работают. Я разрезал одну 90-сантиметровую штангу пополам ножовкой, чтобы сделать две 45-сантиметровых детали.
Файлы
- motor gantry.stl
Шаг 3: Доделываем ось Y
Лазер, который я использовал, представлял собой диод M140 мощностью 2 Вт. Он поставляется с металлическим корпусом и проводами, но для безопасной работы без перегрева требуется радиатор. Я сделал простой радиатор из блока алюминия и нескольких ребер охлаждения от старого контроллера робота. Я просверлил отверстие 12 мм в блоке 25 х 25 мм для лазера, а также добавил стяжной винт с одной стороны. Затем я прикрутил его к другой части, напечатанной на 3D-принтере, которая скользила бы вдоль оси Y и зажимала ремень ГРМ.
Готовый узел радиатора был надвинут на стержни оси Y из шага 2. Затем другой конец был снабжен напечатанной на 3D-принтере деталью для удерживания натяжного шкива и скольжения вдоль другого стержня оси Х. Шаговый двигатель по оси Y был привинчен на место, и шкивы и зубчатые ремни были прикреплены.
Файлы
- gantry2.
stl - idler gantry.stl
- clip.stl
- pulley2.stl
stlШаг 4: Построение рамы и оси X
Я построил каркас из дерева (подробности в перечне из начала статьи). Самым сложным было убедиться, что два стержня оси X выровнены и идеально параллельны. Вместо того, чтобы использовать два двигателя для привода оси X или использовать сложную систему шкивов и ремней для одновременного привода обеих сторон, я выбрал двигатель оси X и приводной ремень в центре крана оси Y. Это выглядит немного некрасиво, но все просто и работает.
Сначала поперечная балка, соединяющая ремень с любым концом крана Y-оси, была слегка приклеена суперклеем. Однако это оказалось проблематичным, поэтому, как вы увидите на последующих этапах, в конечном итоге его заменили на более прочный L-образный кронштейн из 3D-печати.
Файлы
- idler plate.stl
Шаг 5: Тестирование и установка электроники
На первом рисунке показан использованный мной лазерный диод M140, хотя теперь у него еще более мощные модули.
Мне потребовался объектив для фокусировки и регулируемый источник питания, поэтому я купил драйвер и объектив G-2. Они были установлены на радиатор с термопастой. Обратите внимание, что крайне важно использовать красные лазерные защитные очки при работе с этими лазерами!
Я временно подключил всю электронику вне рамки для проверки (схема прилагается). Я также использовал компьютерный кулер для вентиляции. Машина управляется Arduino Uno с запущенным grbl, и я использую Universal Gcode Sender для потоковой передачи команд gcode. Чтобы фактически превратить векторные изображения в gcode, я использую Inkscape с плагином gcodetools. Я использовал направляющий штифт шпинделя для включения и выключения лазера, поскольку это было легко сделать с помощью gcodetools.
Третье изображение показывает успешную первую гравюру. На данный момент лазерный гравер технически готов, но чтобы он выглядел немного лучше и был намного безопаснее, далее мы построим корпус вокруг всего этого.
Файлы
- Laser Engraver Circuit (2).pdf
Шаг 6: Сборка корпуса
Я построил стороны из материала для рисовальных досок и прикрутил их. Для задней стенки мне пришлось вырезать прямоугольное отверстие, так как шаговый двигатель торчал слишком далеко. Я также вырезал отверстия для вентиляции, для шнура питания и USB-порта, а также для компьютерного кулера. Углы лицевой и верхней части были закрыты той же доской, а центр оставлен открытым для прозрачной акриловой крышки. Наконец, поверх электроники была добавлена плоская деревянная платформа 3 мм, служащая основой для гравировки.
На пятой картинке я гну оранжевый акрил, который станет крышкой. Она оранжевая, чтобы заблокировать синий свет лазера, даже отраженные лучи могут серьезно повредить ваше зрение! Я закрепил её шарниром после сокращения длины, и вуаля! Готовый лазерный гравер. Гравировальный станок своими руками почти похож на то, что вы можете купить в магазине.
Шаг 7: Тесты

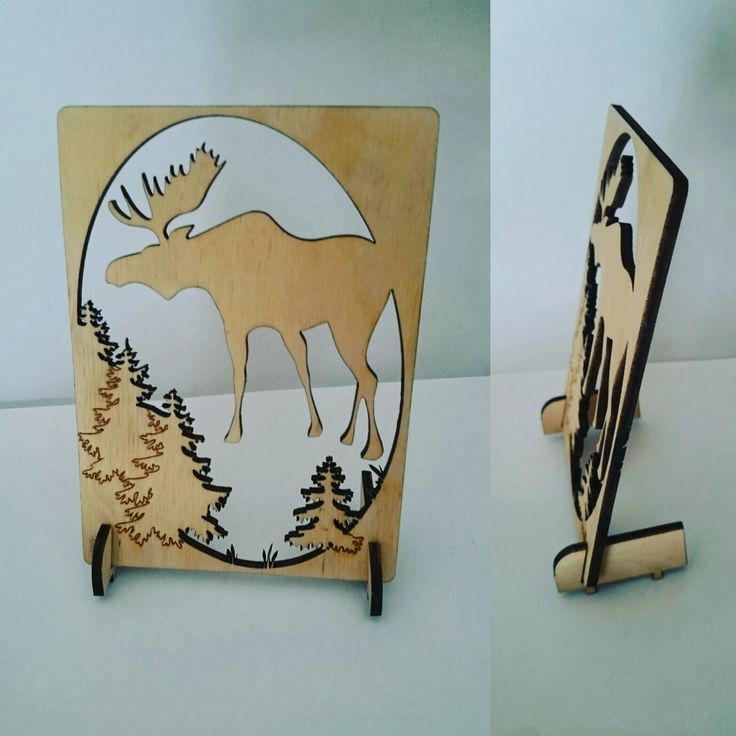

Вот лишь несколько примеров того, что я выгравировал с помощью этого лазерного гравера.
Мона Лиза получилась не очень хорошо, но более простые черно-белые рисунки, такие как дракон, выглядят довольно симпатично. Он может также вырезать тонкую древесину бальзы, как Вы можете видеть на третьем рисунке. Спасибо за прочтение!
ideaLAB Лазерная резка и гравировка
Мы внесли некоторые изменения в методы лазерной резки и гравировки!
Мы рады предоставить вам (да, именно вам!) возможность попрактиковаться в работе с лазерами и выполнить свою работу самостоятельно. Использование лазера осуществляется по предварительному заказу – пожалуйста, зайдите или позвоните в отделение, чтобы забронировать время. Для предварительного бронирования вам понадобится карточка публичной библиотеки Денвера. Максимальное время, которое вы можете зарезервировать, составляет два часа. Мы просим людей делать заказы только один раз в неделю, чтобы как можно больше людей могли пользоваться принтерами. Пожалуйста, ознакомьтесь с полной Политикой лазерной резки и гравировки ниже для получения подробной информации.
У нас также есть FAQ ниже для общих вопросов о лазерах.
В компании Hampden and Sam Gary ideaLABS есть лазеры Dremel LC40. Посетите один из этих филиалов, чтобы узнать больше. Обратите внимание: это машина, отличная от той, которую использовала компания Hampden в прошлом, и имеет другие ограничения по материалам и размерам.
Публичная библиотека Денвера Правила использования станков для лазерной резки и гравировки ideaLAB
По мере возобновления работы центров ideaLB использование инструментов может несколько отличаться от того, что было раньше. Одно из больших изменений, которое мы вносим, заключается в том, чтобы предоставить клиентам больше практического опыта использования лазерного резака Dremel LC40.
Чтобы помочь вам успешно (и безопасно) использовать лазерный резак, мы просим вас ознакомиться со следующими правилами:
- Все клиенты должны иметь заполненный отказ от безопасности в файле (вы можете сделать это, когда придете) . Перед первым визитом было бы также полезно ознакомиться с основами лазерного резака Dremel.
- При первом посещении мы покажем вам основы и подготовим вас к выполнению собственных заданий.
- Если вам покажется, что вы еще не можете управлять лазером самостоятельно, мы продолжим с вами общаться или предложим альтернативные варианты, например пригласить родителя или опекуна, если вы младше.
- Использование лазера возможно только по предварительному заказу. В настоящее время бронирование дает вам право использовать лазерный резак в течение двух часов один раз в неделю. Мы просим, чтобы семьи и группы не делали многократных или последовательных бронирований под разными учетными записями — это значительно усложняет другим людям доступ к лазеру.
- Учтите, что если вы не явитесь в течение 10 минут после забронированного времени, система автоматически аннулирует его.
- Если лазер сломался во время бронирования, мы сделаем все возможное, чтобы сообщить вам об этом заранее, но иногда это может быть невозможно.
- Вы должны зарегистрироваться у персонала ideaLAB перед использованием машин, чтобы вы могли получить одобрение используемого материала персоналом лаборатории и получить набор инструментов для лазерной резки.
- К сожалению, мы не можем предоставить материалы, хотя обычно у нас есть немного картона, если вы просто хотите попробовать идею. Помимо этого, вы должны принести свои собственные материалы.
- Следующие материалы являются единственными материалами, которые можно использовать в лазерном резаке в ideaLABs. Пожалуйста, принесите доказательство покупки или другую документацию о том, что это за материал. Если есть какие-то сомнения в том, что что-то безопасно, мы не можем поместить это в лазер. Использование неутвержденного материала в лазере приведет к немедленной потере доступа к лазерному резаку, потому что вы подвергли опасности всех в библиотеке. Хотя лазер может резать древесину толщиной до 1/4 дюйма, для этого требуется несколько проходов. Мы рекомендуем резать только материал толщиной до 1/8 дюйма, чтобы завершить работу в пределах окна резервирования.
- Древесина
- Фанера из липы, березы и ореха, необработанная (гравировка/резка до 1/8″)
- Пробка (только гравировка)
- Клен, цельный, необработанный (гравировка/резка до 1/8 дюйма)
- Дуб, массив, необработанный (гравировка/резка до 1/8 дюйма)
- Орех цельный, необработанный (гравировка/резка до 1/8 дюйма)
- Бумага
- Картон (гравировка/резка до 1/4 дюйма)
- Матовая доска (гравировка/резка до 1/4 дюйма)
- Бумага (для гравировки/резки)
- Ткань
- Ткань из 100% хлопка (гравировка/вырез)
- Джинсовая ткань (гравировка/крой)
- Войлок, шерсть (только отрез)
- Пластик
- Акрил (гравировка/резка до 1/4″)
- Древесина
- Мы дадим вам несколько основных советов по устранению неполадок, но, пожалуйста, не пытайтесь устранять неполадки, связанные с открытием или разборкой какой-либо части лазера, водяного насоса или фильтра. Это приведет к потере прав на использование машины. Пожалуйста, сообщите нам, если возникнет проблема, и мы поможем!
- Всякое бывает. Иногда порталы не возвращаются в исходное положение, кровати обгорают и случаются мелкие бедствия — это понятно, это часть процесса обучения использованию лазера, и это не повлияет на вашу способность резервировать и использовать машины. Если вы сделаете что-то намеренно опасное или что мы просим вас не делать — использование неутвержденных материалов, снятие деталей с машин и т. д. — вы потеряете свое право на использование машин.
- Время подготовки и уборки входит в ваше 2-часовое бронирование, поэтому планируйте его соответствующим образом! Пожалуйста, завершите работу с лазером как минимум за 10 минут до окончания сеанса, чтобы у вас было время привести в порядок свои материалы и станцию. Задания нельзя оставлять на ночь или по истечении двухчасового резервирования.
Перед первым визитом было бы также полезно ознакомиться с основами лазерного резака Dremel.
Хотя лазер может резать древесину толщиной до 1/4 дюйма, для этого требуется несколько проходов. Мы рекомендуем резать только материал толщиной до 1/8 дюйма, чтобы завершить работу в пределах окна резервирования.
Это приведет к потере прав на использование машины. Пожалуйста, сообщите нам, если возникнет проблема, и мы поможем!Часто задаваемые вопросы по лазерной резке и гравировке
Что можно делать с помощью лазерного резака?
Лазерный резак, как следует из названия, может резать и травить различные материалы с лазерной точностью.

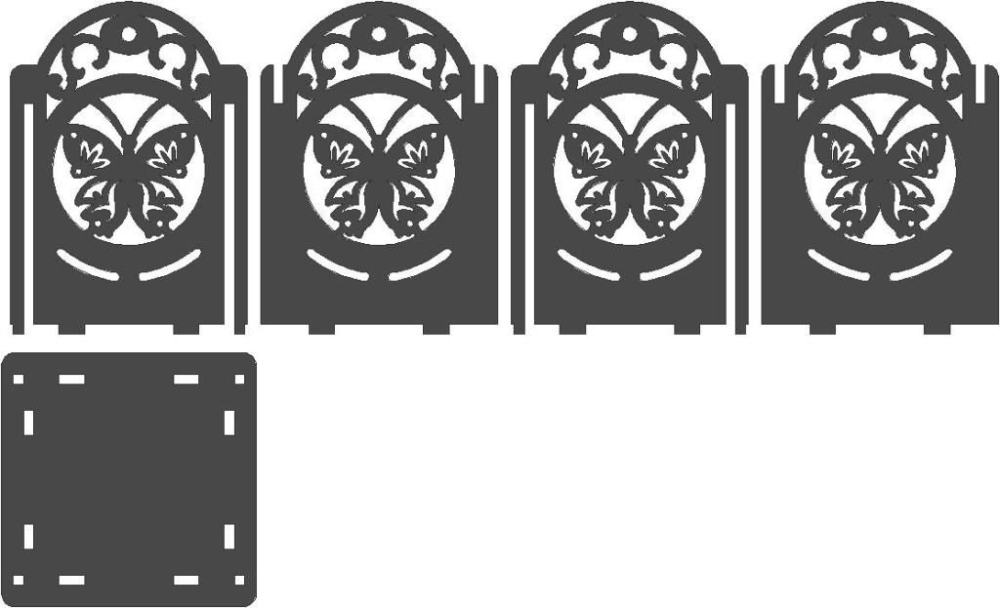

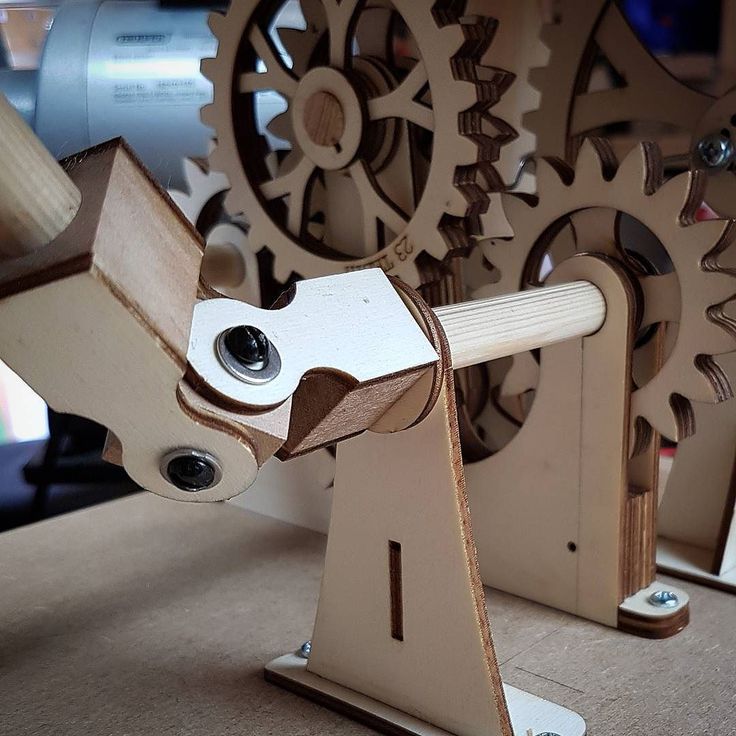

Это используется в различных коммерческих приложениях, таких как изготовление и украшение деревянных вывесок, изготовление ювелирных изделий, индивидуальный дизайн коробки / футляра, травление бутылки с водой или стекла и многое другое. Для любителей он использовался для изготовления небольших игровых предметов, корпусов для электроники, художественных скульптур и многого другого. Хотя основная идея проста, вот несколько приложений, демонстрирующих лишь несколько возможностей.
Так что же
нельзя поставить в лазер?Следующие материалы никогда не должны помещаться в лазер. Некоторые материалы могут выделять токсичные пары при воздействии высокой температуры, опасно отражать сфокусированный лазер, создавать высокий риск возгорания и другие риски. Если вы точно не знаете, что представляет собой ваш материал, он не может пройти через лазер.
Поливинилкарбонат (ПВХ)
Поликарбонат
Пенопласт
Металл и пластмасса с высокой отражающей способностью или без покрытия
МДФ > ⅛” (за исключением травления)
Любой материал > ¼ дюйма (за исключением травления)
Всегда связывайтесь с персоналом по поводу вашего проекта, и они могут дать рекомендации по материалам и возможностям каждой машины.
Насколько большими могут быть мои материалы?
Станина лазерного резака может удерживать материал размером 20 дюймов на 12 дюймов, хотя область, которую может достичь лазер, немного меньше. Сквозной рез на этом лазерном резаке невозможен.
Если вам нужно распилить материал, у нас в лаборатории есть пилы и зажимы.
Можно ли гравировать круглые предметы, например бутылки или стаканы?
Нет на лазерах, доступных в настоящее время, нет.
Опасен ли лазер?
Нет при правильном использовании. В ideaLAB приняты все необходимые меры безопасности, включая вентиляцию дыма/дымов; подача воздуха для предотвращения возгорания; корпус с лазерной обработкой; лазерная трубка с водяным охлаждением. Пока в лазере используются только приемлемые материалы, лазер является очень безопасным, креативным и мощным инструментом.
Вы платите за использование лазера? Предоставляете ли вы какие-либо материалы для использования на лазере?
Мы не взимаем плату за использование лазера или любого другого инструмента в ideaLAB.
Мы можем предоставить небольшое количество картона на одного клиента в день, а персонал может помочь вам выбрать материалы для более крупных проектов.
Какое программное обеспечение следует использовать для создания дизайна для лазера?
Вам понадобится файл SVG (масштабируемая векторная графика) с вашим дизайном. Хотя существует множество программ, которые могут сохранять объекты в формате SVG, мы рекомендуем использовать Inkscape, бесплатную программу редактирования векторной графики с открытым исходным кодом, сравнимую с Adobe. Иллюстратор. Существует также множество онлайн-инструментов, которые могут преобразовать растровое (JPG, PNG, TIF и т. д.) изображение в файл SVG, или вы можете использовать этот полезный учебник Inkscape для трассировки изображений.
Лазерный резак также может травить файлы JPGS, PNG и PDF. Программное обеспечение имеет некоторые особенности, поэтому, пожалуйста, поговорите с сотрудником о вашем проекте и конечном результате, который вы хотите, чтобы мы могли лучше всего оценить, какой тип файла использовать для вашего проекта.
Лазерный комплект Endurance
Создайте свой собственный диодный лазерный модуль. Подробное руководство по сборке собственного лазера — все, что вам нужно знать.
Если вам нравятся диодные лазеры и вы хотите собрать свой собственный лазер, вы можете сделать это, следуя нашим подробным инструкциям.
БЕСПЛАТНОЕ РУКОВОДСТВО ОТ ENDURANCE LASERS LLC!
На этой странице мы расскажем, как вы можете создать свой собственный лазерный модуль для лазерной резки/лазерной гравировки.
Все компоненты можно приобрести у компании Endurance Lasers LLC или вы можете купить их самостоятельно на eBay, Amazon и других интернет-магазинах.
Одним из самых важных моментов является то, что для сборки лазера необходимо хорошее знание электроники, навыки пайки и наличие дополнительного оборудования, такого как мультиметр, измеритель мощности лазера и т. д.
Также рекомендуем использовать калориметр, осциллограф.
Еще один важный момент — все компоненты нужно тестировать самостоятельно. Тестирование всех компонентов является ключевой частью. Например, некоторые DC/DC не стабилизируют ток или не работают в импульсном режиме или имеют неожиданные скачки напряжения и тока. Весь процесс контроля качества очень важен, пока вы делаете свой собственный лазер.
Итак, если вам нужно готовое решение, приглашаем посетить наш интернет-магазин и оформить там заказ. Все лазеры Endurance протестированы и готовы к работе. Если вы все еще хотите сделать свой собственный диодный лазер — вы можете прокрутить эту страницу вниз и узнать больше о диодных лазерах!
Готовые лазерные головки Endurance
Проведите быструю и безопасную оплату. Бесплатная доставка DHL по всему миру. Получите лазер через 3-5 дней.
ЛАЗЕРБОТ Endurance. Создайте свой собственный лазер на основе наведения Endurance. Полностью с открытым исходным кодом.
Самый простой способ сделать собственный диодный лазер, следуя руководству Endurance
Зачем делать собственный лазер?
Нравится ли вам делать вещи своими руками?
У вас есть 3D-принтер или фрезерный станок с ЧПУ?
Хотите собрать собственный лазерный модуль?
Получите лазерный комплект Endurance и соберите свой собственный (нестандартный) лазерный модуль — 3D-принтер и надстройку с ЧПУ.
Endurance предоставляет клиентам максимальную техническую поддержку, полное руководство
и учебные пособия, рассказывающие, как сделать и настроить собственный лазерный модуль.
Сборка. Установить. Наслаждайтесь и получайте удовольствие.
Какой лазер вы хотите построить?
Комплекты лазерных модулей Endurance.
Ультра мощный диодный лазерный прикрепление
8,5 Вт+ (8500 МВт)
345 $
Читать больше купить сейчас
“INSINCIBLE” Diode Laser GADGET
10 Вт (10000 MW)
395 $
2.
Недорогой дополнительный диодный лазер
2,1 Вт (2100 мВт)
145$
Подробнее Купить
Расширенный лазерный модуль
3,5 Вт (3500 мВт)
195$
5 Подробнее0005
Мощный диодный лазерный инструмент
5,6 Вт (5600 МВт)
245 $
Читать больше купить сейчас
Ультра-мощный диодный лазерный устройство
8 Вт (8000 МВт)
295 $
Сделайте свой собственный лазер и сэкономьте больше.
Преимущества и то, что вам нужно для сборки вашего лазера
- Совместимость с большинством 3D-принтеров и фрезерных станков с ЧПУ.
- Собирается в течение 2-8 часов.
- Имеет TTL для управления выходной мощностью лазера.
- Доступны дополнительные полезные аксессуары Endurance.
- Все лазеры Endurance режут дерево, фанеру, пластик, войлок, ткань, акрил, кожу.
- Качественные и надежные комплектующие.
- Все лазеры Endurance могут гравировать на коже, акриле, пластике, фанере, дереве.
- Лазеры мощностью 5,6 Вт, 8 Вт могут гравировать на анодированном и окрашенном алюминии, стекле и камне.
- Лазеры мощностью 8,5 Вт+ и 10 Вт могут гравировать нержавеющую сталь, медь, латунь.
Блок питания лазера
Лазеры Endurance работают в диапазоне 9–16 вольт. Для работы с напряжением 24 вольта требуется понижающий преобразователь (доступен при размещении заказа).
Чтобы сделать диодный лазер своими руками, нужно уметь:
- Электроника и пайка.
- Металлоконструкции.
Чтобы сделать собственный лазер, вам понадобятся:
- Паяльник.
- Отвертка и плоскогубцы.
- Мультиметр: вольтметр + амперметр.
| Что вам нужно? | 2.1 / 3.5 / 5.6 / 8 / 8.5 watt | 10 watt |
| Required soldering skills | Advanced | Intermediate |
| Required electronics skills | Intermediate | Beginner |
| Necessary equipment | Soldering iron, voltmeter, ammeter, screwdriver & pliers | |
| 3D printer | not needed | 3D print a laser control board |
Endurance provides full tech guidance on how to make a лазер себе.
Дополнительные видеоинструкции, текстовые и фотоуроки доступны по запросу.
На сборку собственного лазера у вас уйдет не более 8 часов.
(Некоторым из наших сверхопытных клиентов удалось это сделать, потратив всего 60 минут.)
Мы отправим вам все необходимое одной посылкой.
Совместимые 3D-принтеры и станки с ЧПУ
Узнайте больше о совместимых 3D-принтерах/координатных плоттерах и станках с ЧПУ
Что вам нужно, чтобы сделать свой собственный 2 – 2,1 (2000-2100 мВт – 3 Вт) Вт. (3000–3500 мВт) ватт / 5–5,5 (5000–5500 мВт) ватт / 7–8,5 (7000–8500 мВт) лазерные комплекты (перечень спецификаций):
| # | Название детали | Количество415 |
|---|---|---|
| 1 | Copper plated PCB | 1 |
| 2 | Laser module housing | 1 |
| 3 | Resistors 2. 7 Ohm | 10 |
| 4 | LM338 | 1 |
| 5 | 13N10 | 1 |
| 6 | R100K | 1 |
| 7 | D540 | 1 |
| 8 | DC/DC | 1 |
| 9 | Лазерный диод в медном модуле https://endurancelasers.com/a-list-of-powerful-laser-1diodes-with-with -watt-1000-mw-optical-power/ | 1 |
| 10 | Heatsink | 1 |
| 11 | Jack input | 1 |
| 12 | Laser wires | 2 |
| 13 | Строительная проволока | 4 |
| 14 | M3 – 25 screws | 2 |
| 15 | M3 – 16 screws | 4 |
| 16 | M3 – 10 screws | 1 |
| 17 | M3 screws | 1 |
| 18 | 50x50x10 mm 12VDC Fans | 1-3 |
| 19 | Blow-off casing (optional) | 1 |
| 20 | TTL Wire (AVG24) | 1 |
Что вам нужно, чтобы начать
Необходимые навыки
Имейте в виду, что для собрания 2. 1 Watt, 3,5 Watt, 5.6 Watt, 5. Модуль вам нужно быть продвинутым пользователем в проводке, пайке.
Комплект поставки лазерного комплекта мощностью 10 Вт (полный список спецификаций):
| # | Название детали | Количество |
|---|---|---|
| 1 | Special DC/DC converter (step-down) | 1 |
| 2 | Laser module housing | 1 |
| 3 | Endurance MO1 PCB components (Power Transistor IRFZ44N , Набор из 4 резисторов для платы Endurance MO1, PC817 Оптопара | 1 |
| 4 | Лазерный диод в медном модуле | 1 | Heats 50349 | 1 |
| 6 | Jack input | 2 |
| 7 | Laser wires | 2 pair |
| 8 | Fans (50 x 50 mm) | 5 |
| 9 | TTL wires | 2 |
| 10 | Button (2 postion switch) | 1 |
| 44 | Zener diode | 1 |
Necessary skills
Чтобы собрать лазерный модуль мощностью 10 Вт, вы должны быть средним пользователем паяльника и электроники. Однако построить собственный 10-ваттный лазер намного проще, чем собрать другие лазеры.
Кроме того, при размещении заказа вы можете получить дополнительные аксессуары, в том числе:
Эти аксессуары очень полезны.
- Защитные очки для лазера
- Всегда надевайте красные или зеленые очки при работе с лазером. Помните, что лазеры Endurance относятся к классу 4, и вы никогда не должны целиться ими в живое существо. Имейте в виду, что мы всегда отправляем лазерные очки OD5+.
- Объектив A G2
- Короткофокусный объектив с фокусным расстоянием 5–30 мм (1/4–6/4’’) является необходимым аксессуаром для лазерной резки и гравировки металла.
- Печатная плата Endurance MO1
- Электронная плата для питания лазера от внешнего источника питания (необходима, когда выходной мощности материнской платы недостаточно.)
- Лазерные разъемы подключите лазер к вашей доске.
- Крепления для лазера
- алюминиевые крепления для крепления лазера к машине. 4 типа с винтами М3: L, П, I, T
- Лазерный привод
- Привод оси Z для изменения положения лазера по оси Z. Хороший вариант для плоттеров XY без механизма оси Z.
- AC/DC 12V 5A
- дополнительный блок питания для лазеров Endurance.
- AC/DC 12V 1A
- дополнительный блок питания для лазерных вентиляторов мощностью 10 Вт.
- Понижающий преобразователь постоянного тока в постоянный Преобразователь постоянного тока в постоянный для снижения напряжения до 12 В, необходимых для лазеров Endurance.
- Коробка для выносливого лазера
- приятный гаджет (дополнение) для вашего лазерного модуля для измерения входного напряжения, исходящего входного напряжения и тока на лазерном диоде, модуле драйвера лазера, печатной плате Endurance MO1, датчике температуры и Arduino. плата для изменения мощности лазера.
- Плата Arduino с эскизом Endurance
- для изменения мощности лазера (скважности) и частоты лазера. Можно перевести лазер в импульсный режим.
- Датчик температуры
- Дополнительный датчик температуры для контроля температуры лазера.
- Вольтметр
- Дополнительный вольтметр для измерения входного напряжения.
- Вольтметр и амперметр
- Дополнительный вольтметр и амперметр для измерения выходного напряжения и тока, поступающего на лазерный диод.
- Воздушный насос
- лазерное дополнение для обдува заготовки лазерной резки/лазерной гравировки. Увеличивает скорость лазерной резки до 50% и уменьшает обугливание.
- Модуль ТЭО
- Система охлаждения Пельтье для лучшего охлаждения лазера (увеличивает мощность до 10%).
Сделать собственный полупроводниковый лазер проще, чем вы думаете!
Процесс сборки лазера. Все, что вам нужно знать
Схема (схема подключения)
Для 2-2,1 Вт (2000-2100 мВт) / 3-3,5 Вт (3000-3500 мВт) / 5-5,5 Вт (5000-5500 мВт) / 7-8,5 Вт (7000- 8500 мВт) лазеры
Руководство по сборке диодного лазера мощностью 5,6 Вт (pdf). (Также подходит для лазеров мощностью 2,1 Вт, 3,5 Вт, 8 Вт, 8,5 Вт)
PWM.
Схема 10-ваттного (10000 мВт) диодного синего лазера с длиной волны 445 нм.
Обзор лазерного комплекта Endurance мощностью 10 Вт, автор Карл Брандтман ([email protected]) и тесты программного обеспечения и обзор выносливого лазера. By Karl Brandtman
Повышение мощности лазера (сборка 10-ваттного лазера)
Проверить в инструкциях | Комплект для сборки лазера Endurance 10 Вт
Демонстрационное видео – синий диодный лазер 445 нм
Полное фото и видео руководство по сборке лазера Endurance мощностью 8,5 Вт+
Подходит для лазеров мощностью 2,1 Вт, 3,5 Вт, 5,6 Вт, 8 Вт.
Видеоруководство по диодному синему лазеру с длиной волны 445 нм
Распечатайте корпус вентилятора для лазеров мощностью 8 и 8,5 Вт. Загрузите файл STL с нашей страницы загрузки.
Измерение потребляемой мощности лазера 8,5 Вт
Измерение тока/напряжения для
8,5-ваттного лазера
Потребляемая мощность лазера для 3,5-ваттного / 5,6-ваттного / 8,5-ваттного / 10-ваттного лазера
После размещения заказа вы можете распечатать плату управления лазером. Загрузите файл STL с нашей страницы загрузки.
Настройка напряжения и потребляемого тока для 10-ваттного лазера (БУДЬТЕ ОЧЕНЬ ВНИМАТЕЛЬНЫ)
Будьте внимательны при настройке напряжения и тока, потребляемого лазерным диодом.
Не используйте для этого неавторизованные источники питания. Если вы хотите протестировать лазерный диод, следуйте этому видеоруководству.
Рекомендуемые параметры Напряжение: 4,5-4,7 В | Ток: 3,8-4,2 А
Перенапряжение повредит ваш лазерный диод. Никогда не устанавливайте напряжение выше 5,5 В
10-ваттный лазер — это самый простой в сборке блок.
Всегда надевайте защитные очки при работе с лазером

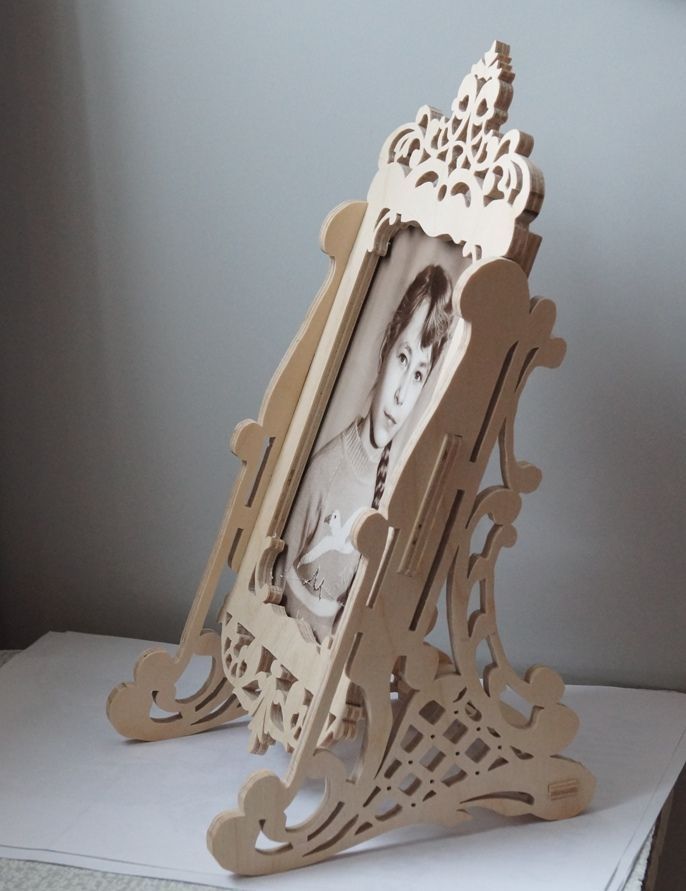

Наши клиенты делают и показывают!
Закажите лазерный комплект сейчас.
95$)8 Получить специальный набор лазерных коробок
Лазерная коробка Endurance — превосходный инструмент для вашего диодного лазера.
Узнайте, как подключить лазерный блок к лазерному модулю.
Файлы для загрузки
Посетите нашу страницу Thingiverse>>>
Есть вопрос?
- Какой вопрос у вас есть? (обязательно)
- Ваше имя (обязательно)
- Ваш адрес электронной почты (пожалуйста, введите действительный адрес электронной почты)
Специальная гарантия на лазерный набор Endurance DIY
1 Подробнее
1
Лазерный комплект Endurance (лазерный робот) представляет собой мощную лазерную насадку для вашего 3D-принтера или станка с ЧПУ с гарантированным временем непрерывной работы 48-72 часа.
