Лазерная сварка IPG LightWELD 1500 от LASERCUT
В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте
Система ручной лазерной сварки IPG LightWELD 1500
- Мощность излучателя
- 1500 Вт
- Тип излучателя
- Иттербиевый (Волоконный)
- Габариты (ДхШхВ)
- 641x534x316 мм
- Тип оборудования
- Ручной сварочный аппарат
- Охлаждение
- Воздушное
Все характеристики
Описание IPG 1500 LightWELD
Опережая настоящее
Первая и единственная на рынке компактная система ручной лазерной сварки IPG LightWELD 1500 — высокопроизводительный аппарат нового поколения, компоненты которого, специально подобраны и выверены производителем — лидером мирового рынка лазерных технологий — компанией IPG.
По сравнению с традиционными сварочными системами, ручная лазерная сварка сокращает время рабочего процесса до 4 раз, не требует длительного этапа обучения и большого опыта сварочных работ.
Предназначена для сварки стыковых, угловых, тавровых, и кольцевых швов, а также для сварки плохо подогнанных изделий.
Замена TIG
- Гарантирует высококачественные сварные швы на любых поверхностях
- Высокая скорость сварки. Сваривает материал до 4-х раз быстрее даже если оператор без большого опыта.
- Сваривает детали сварочным пистолетом за один проход.
- Осуществляет сквозное и частичное проплавление в любом пространственном положении
- Качественная сварка высокоотражающих металлов.
Медь, алюминий.
Медь, алюминий.Описание преимуществ IPG 1500 LightWELD
- Обеспечивает разные типы сварных соединений без присадочной проволоки или с ее минимальным использованием
- Минимальная постобработка деталей (шлифовка или полировка)
- Экономит время и затраты на поиск и обучения оператора лазерной сварки. Можно быстро научить качественной сварке даже новичка
- Аккуратный шов даже при повторном проплавлении соединения (без зачистки и переподготовки шва, на случай, если выбрали не достаточные настройки проплавления и нужно пройти по шву второй раз)
Преимущества IPG 1500 LightWELD
Толщины проплавления
При односторонней сварке
- нержавеющая сталь – 4 мм
- низкоуглеродистая сталь – 4 мм
- алюминиевые сплавы – 4 мм
- оцинковка – 4 мм
- медь -1 мм
При двусторонней сварке
- нержавеющая сталь – 10 мм
- низкоуглеродистая сталь – 10 мм
- алюминиевые сплавы – 10 мм
- оцинковка – 10 мм
- медь -2 мм
Отдельные преимущества IPG 1500 LightWELD
Что в ней особенного?
IPG 1500 LightWELD
Самая компактная и мобильная среди лазерных сварок.
Лазерный источник, система управления, автоматическое воздушное охлаждение, объединены в одном блоке. Поэтому вес сварки всего 53 кг. (Вес других лазерных сварок на рынке не менее 150-200 кг).Возможность сварки без расходных материалов и с присадочной проволокой. Аппарат качественно сваривает без электродов и других расходных материалов. При необходимости, совместим с присадочной проволокой самых востребованных диаметров – 0.8, 1.0, 1.2 и 1.6 мм
Встроенная электронная картотека режимов сварки. Широкий диапазон предустановленных параметров проплавления под любые металлы и толщины. Удобный помощник и для новичка и для опытного оператора.
Экономит время настройки. Сохраняет до 50 индивидуальных режимов пользователя, которыми чаще всего пользуется оператор.
Лазерный источник, система управления, автоматическое воздушное охлаждение, объединены в одном блоке. Поэтому вес сварки всего 53 кг. (Вес других лазерных сварок на рынке не менее 150-200 кг).Гарантирует максимальную надежность – лазерный источник от IPG – мирового лидера в сфере волоконных лазеров – не требует технического обслуживания и обеспечивает максимальную надежность в промышленных условиях.
Высокая стабильность лазера. Всегда гарантируются качественные швы, которые обеспечены стабильностью лазера с постоянной мощностью во всем выходном диапазоне от 150 до 1500 Вт.
Сварка на мощностях выше заявленных. Доступны режимы проплавления с мощностью выше заявленной (1500 Вт). При необходимости можно сваривать детали с пиковой мощностью проплавления до 2 500 Вт.
Сварка плохо подогнанных деталей. Сварочный пистолет имеет встроенную функцию колебания луча (Wobble). Что дает возможность сварки с расширением лазерного луча от 0,5 мм до 5 мм, т.е сварки деталей тонких металлов с зазором до 0,2 мм, и толстых металлов до 0,5 мм.
Сварка плохо подогнанных изделий
-
Встроенная функция колебания луча (Wobble)
Управление изменением параметров качания луча (расширение луча от 0,5 мм до 5 мм), что улучшает внешний вид швов и делает возможным сварку деталей с плохой подгонкой кромок.
На тонких металлах с зазором – до 0,2 мм, на толстых деталях – до 0,5 мм.
Параметры колебания луча предустановлены или могут быть сохранены оператором, с возможностью быстрого вызова
Лазерный аппарат заслужил доверие пользователя во многих странах!
Описание преимуществ IPG 1500 LightWELD

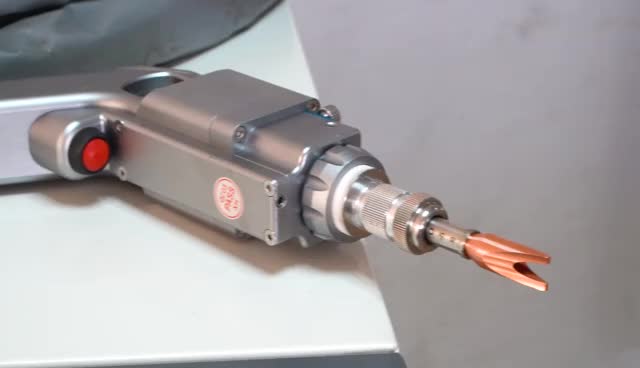

В руках у сварщика
Сварка имеет эргономичный, легкий удобный в использовании лазерный сварочный пистолет.
На нем есть две кнопки, одна из которых отвечает за подачу газа, а вторая — за подачу лазерного луча.
К сварочному пистолету идет набор наконечников для оптимальной сварки различных типов соединений.
Также, пистолет совместим со всеми ведущими системами подачи проволоки
Безопасность оператора
-
Помимо стандартных защитных аксессуаров к станку, сварочный аппарат обеспечен многоуровневыми датчиками и блокировками системы безопасности, подстраховывающими сварщика.
Например, лазерный пистолет имеет функцию проверки наличия электрического контакта сопла со свариваемой деталью. Лазер отключается, если сопло пистолета не прижато к детали.
Станок обеспечивает максимальную защиту оператору станка от травм на производстве.
Описание преимуществ IPG 1500 LightWELD
Обучение в подарок
Кроме обязательного бесплатного предоставления доступа к следующим обучающим ресурсам, который вы можете получить, введя серийный номер сварочного аппарата:
- начальная настройка и обзор системы
- базовая лазерная безопасность оператора
- основы лазерной сварки
- ваш первый сварной шов
- режимы программирования и настройки управления
- компьютерное управление для индивидуальных настроек
Мы даем к сварке в подарок оффлайн полное индивидуальное обучение от наших инженеров
Описание дополнительных преимуществ IPG 1500 LightWELD
Что говорят блогеры?
“Аппарат вообще достойный, в каждой сварке я удивлялся, в чермет.
., алюминий, нержавейка.. настолько, что аж не верил. Швы прям идеальные получаются.”
“Варит разные металлы как и TIG, но TIG – она более медленная, здесь скорость просто отличная. И еще интересно, что у сварки тепловложение минимальное, не деформирует металл и потом после сварки можно фактически сразу держать руками.”
“Разбрызгивания металла нет и плюс еще в том, что если плохо заварил, то можешь тут же переделать, рядом прошелся тут же сверху и никаких проблем”.
Блогер Сварщик в городе
Демонстрация наших станков в более 50 городах России или Online
Подберем оборудование для вашей задачи с учетом всех тонкостей.
- Демо-залы
- Выставки
- Онлайн
- У клиентов
Укажите телефон
Характеристики
IPG 1500 LightWELDОсновные
- Тип оборудования
- Ручной сварочный аппарат
Габариты
- Вес
- 53 кг
- Габариты (ДхШхВ)
- 641x534x316 мм
Механика
- Охлаждение
- Воздушное
- Мощность излучателя
- 1500 Вт
ПО
- Тип излучателя
- Иттербиевый (Волоконный)
- Потребляемая мощность
- 5000 Вт
- Электропитание
- 220 В
Комплектация
- Руководство пользователя
- 1 шт
- Секретные ключи вкл/выкл питания установки
- 2 шт
- Ручная сварочная голова
- 1 шт
- Защитный колпачок и втулка для хранения
- 1 шт
- Контактный наконечник
- 1. 2 и 0.8 мм
- Кабель питания
- 1, 1 шт
- Сопла
- 1 комплект
2 и 0.8 ммПоможем подобрать станок
Ваше имя
Ваш телефон *
нажав на кнопку вы даете согласие на обработку персональных данных
Порядок покупки
Выбор оборудования
Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.
Заключение договора
Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.
Оплата
Если вы покупаете оборудование со склада, то вносите 100% оплату.
Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.Трёхэтапная проверка качества
Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.
Доставка или самовывоз
Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!
Пусконаладочные работы. В процесс…
Сервис
В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.
Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.
Часто задаваемые вопросы
Лазерная очистка убирает:
- коррозию,
- ржавчину,
- масляные пленки,
- лакокрасочные покрытия,
- окалину,
- нагар,
- продукты нефтяных отложений,
- гальванические покрытия,
- адгезивные покрытия,
- органические отложения.
По сравнению с механическими и химическими методами воздействия, этот метод не травматичен — нет контакта человека с обрабатываемой поверхностью, и экологичен — нет выделения токсичных испарений.
Также нет риска повреждения металла, с которого вы удаляете ржавчину или краску.
Аппарату необходимо минимальное количество расходных материалов: азот/аргон и электричество, расходные электроды не требуются.
Сваривание деталей происходит без присадочной проволоки, хотя опционально можно подключить ее подачу.
Не нужно беспокоиться о чистке или шлифовке рабочей поверхности перед и после сварки. Лазерная сварка не требует, чтобы металл был настолько чистым, как при сварке MIG.
Можно сварить такие швы:
- стыковые,
- угловые,
- тавровые,
- кольцевые,
- плохо подогнанные изделия.
Сварка обеспечивает высококачественное формирование сварного шва: без деформаций, прожогов, постобработки (ввиду ограниченной зоны термического влияния на материал).
Поможем подобрать станок
Ваше имя
Ваш телефон *
нажав на кнопку вы даете согласие на обработку персональных данных
Лазерная сварка металлов и сплавов
Контрактные работы по сварке металлов
Мы выполняем сварочные работы с использованием аргонодуговой, полуавтоматической, конденсаторной и лазерной сварки.
Аргонодуговая сварка и сварка с использованием полуавтомата обеспечивает возможность изготавливать сложные силовые и каркасные конструкции, изделия из листовых материалов, сварку силовых элементов с высокой точностью и качеством сварных швов.
Конденсаторная сварка позволяет устанавливать приварные крепёжные элементы (втулки резьбовые, шпильки резьбовые) без повреждений лицевых поверхностей.
Лазерная сварка позволяет осуществлять ручную и автоматизированную точечную и шовную сварку линейных, круговых и 3D сварных соединений при изготовлении деталей точной механики, узлов приборостроения, при производстве изделий с повышенными требованиями к точности, качеству и надежности.
Заказы на обработку принимаются в виде чертежей в любом векторном формате.
Мы так же готовы подготовить для вас чертежи по вашим эскизам, ТЗ или описанию.
Написать нам
Цены на услуги
Стоимость услуг зависит от сложности и срочности работы рассчитывается индивидуально для каждого заказа
рассчитать стоимость
В штате нашего предприятия работают высококвалифицированные специалисты, опытные конструктора и технологи , которые окажут БЕСПЛАТНЫЕ консультация по услугам, ответят на все Ваши вопросы, при необходимости изготовят пробы.
Примеры выполненных работ
Сварка нержавеющей стали
Сварка корпусов
Сварка датчиков
Лазерная сварка датчиков
Лазерная сварка датчиков
Сварка меди и латуни
svarka_diodov_mlk4
svarka_diodov_mlk4_s-vrashalkoi
Каждый из видов сварки имеет свои преимущества и области применения.
Аргоновая сварка проводится в среде инертного газа – аргона. Это максимально надежный метод электрической дуговой сварки, в процессе которого в среде аргона образуется сварочная дуга между кромкой детали и электродом. При этом используются, как плавящиеся, так и неплавящиеся электроды. Аргон поступает через горелку в сварочную ванну автоматически и непрерывно в течение всего процесса. Он обеспечивает защиту от атмосферного воздействия и тем самым надежно защищает от возникновения дефектов в образующихся сварочных швов. Аргоновая дуговая сварка дает лучшее качество и прочность из всех прочих методов дуговой сварки.
Преимущества данного вида сварки
- Аргон для сварки тяжелее воздуха, поэтому при соблюдении технологии кислород не проникнет в сварочную зону и не вызовет окисления шва.
- Дуга обеспечивает высокую тепловую мощность, поэтому работа проводится быстро и качественно.
- Можно сварить металлы, которые при других типах сварки не соединяются.
При сварке полуавтоматом в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки. В процессе сварки происходит нагрев обрабатываемых поверхностей, так как между находящимся под напряжением электродом и металлом, в смеси газов и паров образуется электрический разряд. Качество шва улучшается за счет инертного газа, предотвращающего образование окислов. Полуавтоматическим этот метод сварки называется потому, что проволока подается автоматически, а контроль подачи и, собственно, процесс сваривания осуществляется сварщиком вручную.
Преимуществами полуавтоматической сварки по сравнению с ручной дуговой сваркой являются:
- Повышенная производительность и экономичность
- Возможность автоматизации
- В некоторых случаях лучшее качество шва
В конденсаторной сварке генерируется короткий импульс тока, который плавит металл и соединяет детали. Импульс тока формируется путем разряда конденсаторов за время 1-3 мс.
Короткое время разряда минимизирует зону термического влияния в сварном соединении. Кроме того, простота дозирования энергии и усилия осадки приводит к стабильно высокому качеству соединений. Этот метод эффективно используется для приварки крепежа.
Лазерная сварка имеет ряд неоспоримых преимуществ, которые выделяют ее на фоне других способов соединения деталей путем плавления. Особенностью лазерной сварки является то , что образование сварной ванны осуществляется путем нагрева материала лазерным пятном малых размеров. Формирование лазерного пятна осуществляется с помощью оптической системы. Таким образов лазерная сварка является бесконтактным методом сварки.
Лазерная сварка позволяет:
- Осуществлять локальное воздействие на материал без перегрева всей поверхности изделия, что сохраняет целостность его форм и ровность линий.
- Сформировать глубокий провар, без образования наплывов с обратной стороны.
- Реализовать возможность соединения тонких элементов, которая невозможна в аргоновой сварке;
- Производить сварочные работы на деталях малых размеров за счет точной концентрации энергию в определенном месте детали.
- Проплавлять металл на большую глубину при этом добиваться небольшой ширины шва,
- Реализовать повышенную скорость производственного процесса;
- Выполнять сварку в труднодоступных местах
Важным преимуществом лазерной сварки является то, что этот метод легко поддается автоматизации.
Лазерная сварка металлов: технология, оборудование (аппараты)
Среди используемых способов сварки металлических частей и конструкций наиболее передовым способом, обеспечивающим качественный аккуратный шов, является лазерная сварка металлов.
Ее применяют, когда к точности получаемых форм предъявляются высокие требования. Достигается это за счет высокой точности сварного шва, который при лазерной сварке имеет небольшую ширину и достаточную глубину.
Тонкий шов получается при воздействии на металл мощного лазерного излучения в ограниченной области его воздействия, вызывающего нагрев в этой зоне до высоких температур за короткий период времени.
Содержание
- Технология лазерной сварки
- Условия и способы осуществления сварочного процесса
- Оборудование для проведения лазерной сварки
- Аппараты лазерной сварки металлов
- Лазеры с твердым активным элементом
- Аппараты с элементами на основе газовой среды
- Особенности сварки лазером тонкостенных металлов
- Различия в технологии проведения лазерной сварки разных металлов
- Ручная сварка
- Заключение
Технология лазерной сварки
Рассмотрим природу теплового воздействия лазера на металл и последующего расплавления сварной зоны.
Поток лазерных лучей монохроматичен и характеризуется одинаковой длиной волны по сравнению со световым потоком, обладающим различными длинами волн. Поэтому он хорошо поддается фокусировке с помощью зеркал и оптических линз, позволяющих добиться резонанса (когерентности) лазерного луча, что приводит к увеличению мощности потока.
Принцип проведения сварки с помощью лазера основан на фокусировке лазерного луча, полученного с помощью квантового генератора. В основе его работы лежит излучение, которое является источником электромагнитных волн, индуцированных с помощью усилителя.
Направленный пучок лучей при проникновении внутрь металла воздействует на него на электронном уровне, отдавая свою энергию. Это происходит путем поглощения атомами металлов концентрированной лучистой энергии в виде фотонов.
В результате атомы переходят в возбужденное состояние и становятся способными сами излучать энергию в виде фотонов. При совпадении энергии фотонов падающей электромагнитной волны пучка с энергией фотонов возбужденных атомов металлов происходит индуцированное усиленное излучение.
В результате высвобождается тепловая энергия, за счет которой металл в этой области нагревается до температуры плавления. После кристаллизации расплавленных кромок металла образуется прочное межкристаллическое сцепление атомов и формируется качественный сварной шов.
Видео:
https://www.youtube.com/watch?v=Q38MpPsrF_Q
Условия и способы осуществления сварочного процесса
Для обеспечения эффективности энергии луча нужно его сфокусировать. Для этого используют отражающие и фокусирующие лазерный луч зеркала. Когерентные лучи имеют минимальный разброс и оказывают действие на точно определенные участки сварной области.
Такой вид сварки можно проводить:
- в разных положениях и при любом расположении свариваемых кромок;
- с помощью сплошного и частичного расплавления сплавляемой области металла;
- непрерывно или импульсами.
При помощи такого метода можно соединять, как тонкостенные металлические листы, так и изделия, имеющие большие габаритные размеры.
Чем точнее сфокусирован лазерный луч, тем выше мощность его излучения.
Оборудование для проведения лазерной сварки
Для выполнения сварки с помощью лазера применяется следующее оборудование:
- источник лазерного излучения;
- блок транспортировки и системы для фокусировки луча;
- при необходимости наличие газовой среды для защиты металла;
- система для перемещения луча и самого изделия.
Устройство лазера включает излучатель и источник электропитания. Излучение обеспечивает генератор, продуцирующий лучи в специальной среде.
В качестве такой среды применяется две разновидности лазеров: твердотельные и на основе газов.
Видео-обзор станка лазерной сварки E-fiber AF с вращательным приводом:
Аппараты лазерной сварки металлов
Все аппараты лазерной сварки металлов работают в импульсном или непрерывном режиме.
Аппараты с твердым активным элементом отличаются от устройств на основе активной среды из газов длиной излучающей волны. У них она короче и мощность излучения слабее газовых устройств.
youtube.com/embed/SdgoqTGfGhw?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> https://www.youtube.com/watch?v=eivXKfNn-Rs
Лазеры с твердым активным элементом
Твердотельные аппараты функционируют в основном с помощью импульсного лазера, но иногда может использоваться непрерывный и импульсный рабочий режим. Их работа осуществляется таким образом:
- Твердый элемент, имеющий форму стержня, являющийся источником лазерного луча, расположен внутри специальной камеры, освещенной лампой для накачки.
- Она обеспечивает при работе световые импульсные вспышки, приводящие в активное состояние рабочее тело.
Твердотельный элемент чаще изготавливают в виде стержня, изготовленного из так называемого «розового» рубина, представляющего собой окись алюминия (Al2O3) с примесью ионизированного хрома (Cr3+).
После воздействия лучей ионы Cr3+ переходят в активное состояние и начинают светиться.
С торцов стержень покрыт веществом, отражающим свет, чаще серебром. Лучи хромовых возбужденных ионов, отражаясь от посеребренных зеркал, перемещаются вдоль оси, передавая возбуждение другим ионам. Процесс возбуждения ионов становиться массовым и сопровождается мощным выделением лучистой энергии. Они фокусируются с помощью линзы в сварной области.
Такие лазеры обычно являются источниками импульсов периодического действия с длиной волны 0,69 мкм и максимальной импульсной энергией от 10-2 до 10-3 Дж.
Средние значения мощности излучения элементов на основе твердотельных стержней может доходить до сотен ватт.
Аппараты с элементами на основе газовой среды
Аппараты, использующие для работы активную газовую среду, функционируют как в непрерывном, так и импульсном режиме. Это оборудование является более мощным, работающим при высоком напряжении.
В качестве активной среды может использоваться газ на основе смеси (СО2), (N2) и гелия (He). Он подается под давлением от 2,66 до 13,3 кПа.
Возбуждение газовой смеси осуществляют с помощью электрического разряда. Гелий (Не) и азот (N2) осуществляют передачу полученной при возбуждении энергии молекуле СО2 и обеспечивают условия для создания разряда. Газоразрядные аппараты излучают длину волны до 10,6 мкм.
Кпд работы аппарата может достигать от 5 до 15%.
Схема работы аппаратов на основе газовой среды показана на рисунке:
Особенности сварки лазером тонкостенных металлов
В отличие от толстостенных металлов, которым для успешного соединения требуется глубокое расплавление, для тонких металлов глубина проплавления существенный фактор. При лазерной сварке тонких металлов с ней нельзя переборщить.
Параметры, влияющие на эту величину, это:
- мощность лазерного излучения;
- скорость выполнения работы;
- степень фокусировки луча лазера.
В случае непрерывного процесса t — это длительность его проведения. Если работа осуществляется в импульсном режиме, то t – это продолжительность импульса.
При высоких показателях мощностной плотности (Е) может наступить кипение металла в области воздействия луча, приводящее к сквозным дефектам.
Для тонких металлов особенно важна характеристика этого показателя. На него влияет кроме времени воздействия степень фокусировки луча. Для уменьшения плотности излучения для тонких металлов производят расфокусировку луча с помощью электронного управления настройкой работы аппарата.
Изменяя показатели (Е) и (t) можно обеспечить режим работы для разных металлических конструкций, имеющих минимальную толщину.
Различия в технологии проведения лазерной сварки разных металлов
Технология проведения сварки с помощью лазера для различных сплавов металлов имеет свои особенности.
Например, перед проведением работ со стальными изделиями их нужно обязательно очистить: снять окалину, избавиться от коррозии.
Изделие должно быть сухим. Это поможет избежать образования пор, оксидной пленки и трещин в самом шве. Последнее особенно важно при сваривании труб из стальных сплавов.
Зону сварки нужно обезжирить.
Предварительная обработка нужна и изделиям из алюминия, магния и цветных металлов.
Если изготавливаются трубы из нержавейки, то их сваривают строго встык. Шов внахлест не допускается из-за возникающих напряжений в металле.
Быстрота проведения лазерной сварки исключает образования окисных соединений в зоне расплава, поэтому при ее проведении не требуется создания защитной среды или вакуума в отличие от других видов сварки.
Это свойство особенно важно при сварке титановых сплавов. Они используются в ответственных изделиях атомной и авиационной промышленности. Поэтому, чтобы избежать образования зерен в зоне нагрева этого металла до высоких температур, часто применяют лазерную сварку.

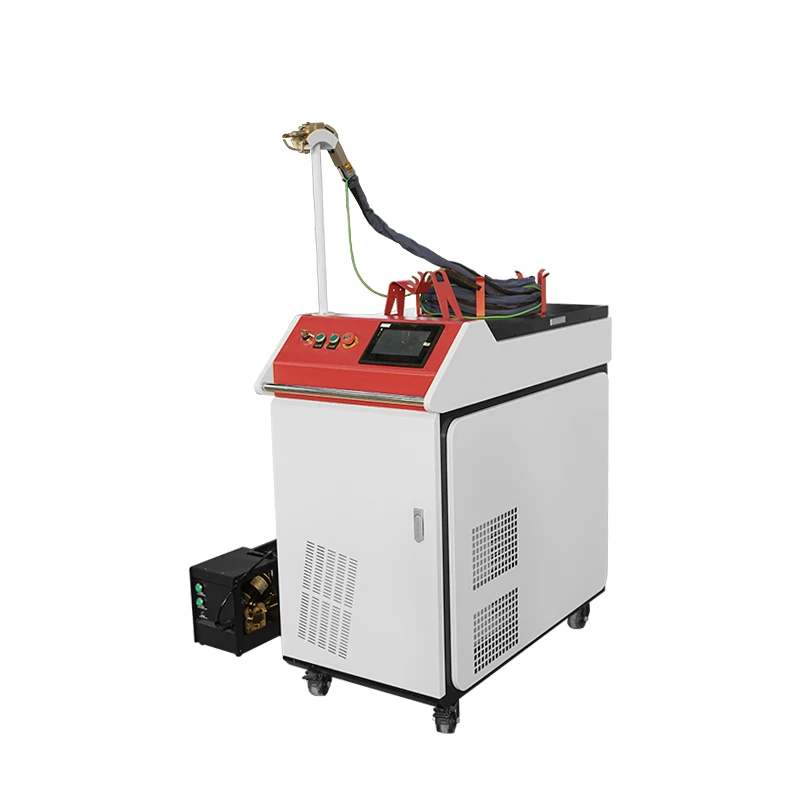

Ручная сварка
Соединение деталей можно осуществлять с помощью ручной лазерной сварки.
Миниатюрный станок для ее самостоятельного проведения сейчас можно выбрать без труда. Их достаточно много в продаже по приемлемой цене с разными параметрами настройки режимов работы.
С помощью такого станка легко можно провести:
- ремонт с помощью сварки миниатюрных изделий, например, ювелирных, оправы для очков;
- точечную спайку (сварку) в стык;
- наплавку;
- ремонт пресс-форм;
- обрабатывать предметы медицинского назначения;
- сварочные работы в области микроэлектроники.
Заключение
Лазерный способ сварки металлов сегодня особенно востребован во многих областях. С помощью этой технологии можно бесконтактно соединять материалы с разными электрохимическими свойствами. Это позволяет проводить работы в труднодоступных местах. Работы можно проводить на малых площадях с большой точностью.
Однако ее применение ограничено значительной стоимостью из-за высокой цены оборудования.
| LaserStar
Теперь доступны модели мощностью 60, 80 и 100 Вт!
Рабочие станции для лазерной сварки LaserStar отличаются универсальностью и компактностью, а также современной компактной системой охлаждения. Результат – значительное преимущество в энергии импульса при сохранении минимальных температур водяного охлаждения и 24-часовой производительности.
Серия 7000 Системы ручной лазерной сварки LaserStar доступны с линейным напряжением 110 В и 220 В, а также обеспечивают лучшую в отрасли трехлетнюю гарантию.
Пользовательские конфигурации доступны по запросу.
- Technical Specs
- Performance Features
| System Platform | Pedestal | |||
| Welding Chamber Safety Certification | Class 1 | |||
| LaserStar Lasing System | Class 4 | |||
| Wavelength | 1064nm | |||
| Output Pulse Energy | 0,1 – 150 Joules | |||
| Maximum Peak Power | 10. 0 kW | |||
| Internal Power Supply | 400 Volt | |||
| Средняя мощность | 60 Вт / 80 Вт / 100 Вт. Сварка | В зависимости от энергии (макс. 100 Вт) | ||
| Диаметр луча 1 | 0,05 мм-2,00 мм | |||
| Система охлаждения | Внутренняя вода-воздух | |||
| . 120 В (± 10%), 50/60 Гц | ||||
| Binocular Microscope | 15x (optional 25x, 40x) | |||
| Lynx Stereo Scope | Дополнительно | |||
| Система освещения камеры | Светодиодное естественное освещение (Quad) | |||
| EZ-LINK™ Software | Exclusive Integrated Feature | |||
| Soft-Touch™ Resonator Technology | ||||
| Optional | ||||
| Pulse Performance Profile Technology 2 (P 3 ) | Exclusive Integrated Software | |||
| Автоматический спящий режим | Эксклюзивное интегрированное программное обеспечение | |||
| Регулировка параметров | Внешний сенсорный экран | Да, | ||
| Настройки применения программы | Да | |||
| Профилактическое обеспечение для обслуживания программного обеспечения | Да | |||
| Пользователь «Direct Connect» | ||||
| Пользователь «Direct Connect | ||||
| Пользователь». | Да, (доступны несколько конфигураций) | |||
| Совместимость с устройством движения | Limited | |||
| Shield Gas Supply | Интегрированная газопровод | 2 | Интегрированная газопровод | |
| Интегрированная газопровод | ||||
| Интегрированная газопровод | ||||
| ograded | ||||
| ograded | ||||
| . | ||||
| Welding Chamber Dimensions | 13.3”L x 13.6”W x 7.5”H | |||
Pedestal Workstation | 37. | |||
| Вес (без упаковки) | 200 фунтов / 90 кг | |||
| Гарантийный охват (детали и труд) | AS CIT | |||
| Расширение гарантии | ASTED | |||
| . , CSA, CE, ETL | ||||
| Страна происхождения (детали и сборка) | Сделано в США |
5”L x 15.8” Ш x 44 дюйма В 1 Размер пятна 0,05 мм требует сборки апертуры. 2 Pulse Performance Profile Technology ® (P3) — это встроенная программная функция для формирования профиля волны для каждого разряда лазерного импульса. 4 Дополнительные языки доступны по запросу. Английский язык является программным обеспечением по умолчанию. *Скоростная сварка позволяет оператору оптимизировать максимальную выходную мощность (Вт) на основе значений энергии (параметров), выбранных для коротких вспышек лазерной энергии.
(The following advanced features are available on select
7000 Series LaserStar Advanced Workstations)
- Pulse Performance Profile Technology
- Soft-Touch Technology
- Multiple Viewing Systems
- Custom Color Options
- Digital Messaging Дисплей
- Дополнительные аксессуары
- Большое окно просмотра
- Эргономически разработанные предвзятые порты
- Дизайн внутренней камеры
- Возможности автоматизации
- Сервисная панель сборов
- Accents
- EZ-LINK Shiply
- WIRTH ACCENTS
- EZ-LINK Shiply
- WIRTH ACCENTS
- EZ-LINK.0014
X-WELD I Ручная лазерная сварка от ZELTWANGER
X-WELD I Ручная лазерная сварка от ZELTWANGER НАШЕ РЕШЕНИЕ
ДЛЯ РУЧНОЙ
ЛАЗЕРНАЯ СВАРКА
Хотите комфортно работать на ручной лазерной сварке, несмотря на ограниченное пространство? С X-WELD это не проблема!
Благодаря эргономичному дизайну ручная лазерная сварка может выполняться без усталости в течение длительного времени.
ЭРГОНОМИЧНОСТЬ И МНОГОФУНКЦИОНАЛЬНОСТЬ
X-WELD — это компактный, эргономичный лазер для ручной сварки, специально разработанный для длинных деталей сложной геометрии. Передняя часть просторной рабочей зоны оснащена створками из многослойного пассивного защитного материала, что означает отсутствие необходимости в громоздком дверном проеме. Благодаря компактному дизайну X-WELD может вписаться в любое пространство в любых условиях.
ПРЕИМУЩЕСТВА X-WELD
X-WELD В ДЕТАЛЯХ
С сильными партнерами к успеху:
Подробнее о Trumpf TruPulse
Вы можете найти наши комплексные решения для сектора медицинской техники здесь:
СТРАНИЦА МЕДИЦИНСКИХ ТЕХНОЛОГИЙ
КРАТКИЙ ОБЗОР ТЕХНИЧЕСКИХ ДАННЫХ
| Габаритные размеры | 800 х 1 200 х 1 500 мм |
| Размеры рабочей зоны | 800 х 500 х 300 мм |
| Лазерный источник | Trumpf TruPulse, IPG, другие возможны по запросу |
Макс. пиковая мощность импульса | 10 кВт |
| Макс. энергия импульса | 100 Дж |
| Элементы управления | 10-дюймовая панель управления HMI, вкл. панельный ПК управления параметрами лазера |
| Дополнительные характеристики | Интерфейс для внешней вытяжной системы, центральная подача среды, ножной переключатель, обучение применению в собственной лазерной лаборатории |
Получите обзор всей информации о X-WELD, бесплатно загрузив техпаспорт
.
Технический паспорт X-WELD (PDF)
Сопутствующие товары
Связаться с нами
Остались вопросы?
Наш сайт использует файлы cookie. Некоторые из них необходимы, а другие предназначены для того, чтобы помочь нам улучшить этот веб-сайт и сделать его более удобным для вас.
- Существенный
- Статистика
- Внешние носители
Принять все
Сохранять
Принимать только необходимые файлы cookie
Индивидуальные настройки конфиденциальности данных
Сведения о файлах cookie Уведомление о конфиденциальности данных Официальное уведомление
Настройки конфиденциальности данных
Здесь вы можете найти обзор всех файлов cookie, которые мы используем.
Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и принять только определенные файлы cookie.
Принять все Сохранять Принимать только необходимые файлы cookie
Настройки конфиденциальности данныхОсновные (2)
Основные файлы cookie позволяют выполнять основные функции и необходимы для обеспечения бесперебойной работы веб-сайта.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Имя | Печенье Борлабс |
|---|---|
| Провайдер | Владелец веб-сайта, официальное уведомление |
| Назначение | Сохраняет настройки посетителя, выбранные в поле Cookie Borlabs. |
| Имя файла cookie | borlabs-cookie |
| Продолжительность файла cookie | 1 год |
| Имя | Диспетчер тегов Google |
|---|---|
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Файл cookie Google для управления расширенным сценарием и обработкой событий. |
| Уведомление о конфиденциальности данных | https://policies.google.com/privacy?hl=en |
| Имя файла cookie | _ga,_gat,_gid |
| Продолжительность файла cookie | 2 года |
Статистика (1)
Статистика
Статистические файлы cookie собирают анонимную информацию, которая затем помогает нам понять, как наши посетители используют наш веб-сайт.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Принять | Гугл Аналитика |
|---|---|
| Имя | Гугл Аналитика |
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | куки Google для аналитики веб-сайта. Генерирует статистические данные о том, как посетители используют веб-сайт. |
| Уведомление о конфиденциальности данных | https://policies.google.com/privacy?hl=en |
| Имя файла cookie | _ga,_gat,_gid |
| Продолжительность файла cookie | 2 года |
Внешние носители (3)
Внешние носители
Контент с видеоплатформ и социальных сетей по умолчанию заблокирован.
Если вы принимаете файлы cookie с внешних носителей, вам больше не нужно вручную предоставлять доступ к этому контенту.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Принять | Фейсбук |
|---|---|
| Имя | Фейсбук |
| Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия |
| Назначение | Используется для включения контента Facebook. |
| Уведомление о конфиденциальности данных | https://www.facebook.com/privacy/explanation |
| Хост(ы) | .facebook.com |
| Принять | Инстаграм |
|---|---|
| Имя | Инстаграм |
| Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия |
| Назначение | Используется для включения контента Instagram. |
| Уведомление о конфиденциальности данных | https://www.instagram.com/legal/privacy/ |
| Хост(ы) | .instagram.com |
| Имя файла cookie | голубь_состояние |
| Продолжительность файла cookie | Сессия |
| Принять | YouTube |
|---|---|
| Имя | YouTube |
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Используется для включения контента YouTube. |
| Уведомление о конфиденциальности данных | https://policies.google.com/privacy?hl=en&gl=en |
| Хост(ы) | google.com |
| Имя файла cookie | НИД |
| Продолжительность файла cookie | 6 месяцев |
на базе Borlabs Cookie
Уведомление о конфиденциальности данных Официальное уведомление
Handbook of Laser Welding Technologies
Select country/regionUnited States of AmericaUnited KingdomAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDemocratic Republic of the CongoDenmarkDjiboutiDominicaDominican РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФедеративные Штаты МикронезииФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияГабонГамбияГрузияГерманияГанаГибралтарГрецияГринлан dGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaoLatviaLesothoLiberiaLibyaLiechtensteinLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint Martin (French part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth G eorgia and the South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUruguayUS Virgin IslandsUzbekistanVanuatuVatican CityVenezuelaVietnamWallis and FutunaWestern SaharaYemenZambiaZimbabwe
Purchase options Bundle (eBook, Hardcover) 50% Off $630. $315.00
00
eBook$315.00
Print – Hardcover$315.00Available
Sales tax will be calculated at check-out
Free Global Shipping
Нет минимального заказа
Описание
Лазерная сварка — это быстро развивающаяся и универсальная технология, которая находит все большее применение в промышленности и производстве. Он позволяет выполнять прецизионную сварку небольших и труднодоступных мест и особенно подходит для работы под управлением компьютера или робота. В Справочнике по технологиям лазерной сварки рассматриваются последние разработки в этой области и то, как их можно использовать в различных областях. Первая часть представляет собой введение в основы лазерной сварки, прежде чем перейти к изучению разработок в уже существующих технологиях, включая лазерную сварку CO2, дисковая лазерная сварка и технология лазерной микросварки.
Во второй части рассказывается о технологиях лазерной сварки различных материалов, включая алюминиевые и титановые сплавы, пластмассы и стекло. Третья часть посвящена разработкам в новых технологиях лазерной сварки с главами, посвященными применению робототехники в лазерной сварке, а также разработкам в области моделирования и симуляции лазерной и гибридной лазерной сварки. Наконец, в четвертой части рассматриваются применения лазерной сварки в автомобильной, железнодорожной и судостроительной промышленности. Справочник по технологиям лазерной сварки представляет собой технический ресурс для исследователей и инженеров, использующих технологии лазерной сварки, специалистов, которым требуется понимание методов лазерной сварки, и ученых, заинтересованных в поле.
Основные характеристики
- Дает введение в основы лазерной сварки, включая характеристики, сварочные дефекты и эволюцию лазерной сварки такие материалы, как сплавы легких металлов, пластмассы и стекло
Читательская аудитория
Специалисты, занимающиеся исследованиями и разработками, инженеры и сварщики, работающие с технологиями лазерной сварки (особенно в аэрокосмической и автомобильной промышленности)
Содержание
- Часть 1 Развитие технологий лазерной сварки: Введение: Основы лазерной сварки; Разработки в области лазерной сварки CO2; Разработки в области лазерной сварки Nd:YAG; Разработки в дисковой лазерной сварке; Разработки в технологиях импульсной и непрерывной лазерной сварки; Кондукторная лазерная сварка; Развитие технологии лазерной микросварки. Часть 2 Технологии лазерной сварки различных материалов: Лазерная сварка сплавов легких металлов: алюминиевых и титановых сплавов; Лазерная сварка и пайка разнородных металлов; Лазерная сварка пластмасс; Лазерная сварка стекла; Механизмы образования дефектов и профилактические мероприятия при лазерной сварке; Остаточные напряжения и деформации при лазерной сварке. Часть 3 Развитие новых технологий лазерной сварки: применение робототехники в лазерной сварке; Разработки в области технологий сканирования луча (удаленного) и интеллектуальной обработки луча; Разработки в технологии двухлучевой лазерной сварки; Разработки в технологии многопроходной лазерной сварки с присадочной проволокой; Разработки в области технологий гибридизации и комбинированной лазерной сварки; Разработки в технологии гибридной лазерно-дуговой сварки; Разработки в области моделирования и симуляции лазерной и гибридно-лазерной сварки. Часть 4 Применение лазерной сварки: Применение лазерной сварки в автомобильной промышленности; Применение лазерной сварки в железнодорожной отрасли; Применение лазерной сварки в судостроении.
Часть 2 Технологии лазерной сварки различных материалов: Лазерная сварка сплавов легких металлов: алюминиевых и титановых сплавов; Лазерная сварка и пайка разнородных металлов; Лазерная сварка пластмасс; Лазерная сварка стекла; Механизмы образования дефектов и профилактические мероприятия при лазерной сварке; Остаточные напряжения и деформации при лазерной сварке. Часть 3 Развитие новых технологий лазерной сварки: применение робототехники в лазерной сварке; Разработки в области технологий сканирования луча (удаленного) и интеллектуальной обработки луча; Разработки в технологии двухлучевой лазерной сварки; Разработки в технологии многопроходной лазерной сварки с присадочной проволокой; Разработки в области технологий гибридизации и комбинированной лазерной сварки; Разработки в технологии гибридной лазерно-дуговой сварки; Разработки в области моделирования и симуляции лазерной и гибридно-лазерной сварки. Часть 4 Применение лазерной сварки: Применение лазерной сварки в автомобильной промышленности; Применение лазерной сварки в железнодорожной отрасли; Применение лазерной сварки в судостроении.
