Самодельная лазерная установка «Lightsaber» — как это было, часть 1 / Habr

Приветствую всех, в данной статье пойдет речь об одном из моих самых сложных проектов – самодельной установке с лазером на парах меди. Оговорюсь сразу, что проект выполнен успешно, доведен до полностью готового изделия и оправдывает то название, которое я ему дал. Я считаю нужным рассказать во всех подробностях, как он осуществлялся и с чем пришлось столкнуться на пути к его осуществлению. История создания установки довольно длинная, поэтому её придется разделить на несколько частей.

И ещё один небольшой дисклеймер: этот проект был осуществлен из-за моей большой любви к искусству получения лазерного излучения, во многом ради процесса его реализации, посему попрошу не задавать вопрос «зачем это надо» в комментариях. Представленная информация показана в ознакомительных целях, автор не несет ответственности за последствия попыток повторения описанного.

Картинка для привлечения внимания.

А продолжение — под катом.

Сначала придется сделать некоторое лирическое отступление. Все дело в том, что я, наверное, один из тех многих людей, которые когда-то мечтали о своем световом мече или лазерной пушке, по крайней мере в том виде, в котором это возможно при нынешних технологиях. И как оказалось, всё возможно, если над этим поработать. С начала студенческих времен я увлекся электротехникой, а именно – получением высоких напряжений и высоких частот. Так я для себя открыл такое интересное устройство как трансформатор Тесла в его многочисленных проявлениях с использованием самых разных топологий и самой различной элементной базы. Одновременно с этим я понял, что меня особенно притягивает эстетика дизельпанка, а именно хотелось, чтобы все мои изделия выглядели, будто попали ко мне прямиком из лабораторий Франкенштейна или самого Теслы. Именно поэтому я пускал в ход элементную базу, состоящую из старых масляных трансформаторов, мощных радиоламп, мотор-генераторов повышенной частоты (умформеров), измерительных щитовых приборов в карболитовом корпусе итп. Тем не менее, оказалось, что уже трудно кого-то удивить даже довольно длинным разрядом от трансформатора Тесла. Поэтому я решил изменить направление деятельности, заняв ту нишу, в которую рискнули пробраться очень немногие люди. А именно – посвятить свое хобби лазерной технике. Моей мечтой всегда было разобраться в том, какие бывают лазеры, раскрыть секреты их устройства и работы, наконец, построить свой собственный генератор когерентного излучения. Шло время, я изучал много литературы, общался с разными людьми, накапливался постепенно опыт по изучению, настройке и ремонте лазеров в лабораториях и добытый «хабар» в виде целых лазеров и их фрагментов, которые изучались мной самым подробным образом.

Среди всего многообразия лазеров, один из них заслуживает куда большего внимания чем остальные – лазер на парах меди. Когда удалось увидеть и пощупать такой лазер в работе в одной из лабораторий, он создал у меня самые мощные впечатления. А все дело вот в чем. Это самый эффективный лазер, работающий в видимом диапазоне спектра, способный иметь мощность излучения в десятки Ватт на длинах волн 510 нм (ярко-зелёный) и 578 нм (насыщенный жёлтый). Луч, содержащий обе линии излучения, имеет неповторимый зеленовато-лимонный цвет и способен прожигать различные горючие материалы не хуже луча инфракрасного СО2-лазера. Была поставлена цель обзавестись таким лазером.

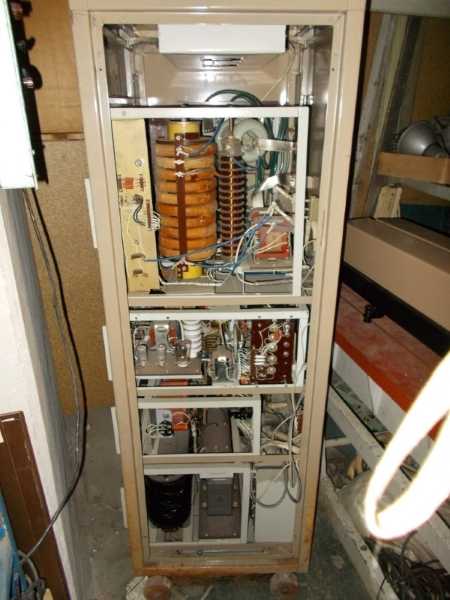

Во время работы с подобным лазером в лаборатории, я понял, что рассчитывать на приобретение готовой установки не могу, не смотря на предпринятые попытки. Слишком она крупная, тяжелая и дорогостоящая. Как и любой лазер, она состоит из двух основных частей – излучателя и источника питания. Вот как выглядит одна из самых ранних моделей такого лазера – ЛГИ-101. Излучатель почти 2 метра длиной, а источник питания имеет размер «полновесного» домашнего холодильника. А весит как 4 холодильника. Заявленная мощность лазерного излучения суммарно по обеим линиям излучения составляет 5 Ватт при потребляемой в 2.5 кВт. Внешний вид излучателя и источника питания можно видеть на фотографиях:

Излучатель в свою очередь состоит из своего набора частей: самой главной – активного элемента, потом зеркал резонатора, системы охлаждения и корпуса в котором это все собрано воедино. Источник же питания состоит из ряда функциональных блоков, о которых ниже. Посему пришлось ограничиться поисками лишь незаменимой части — активного элемента (газоразрядной лазерной трубки), а потом мобилизовать весь свой опыт и хабар на то, чтобы построить всё то, чего не хватает. Через ещё некоторое время, с неоценимой помощью от моих знакомых, мне наконец-то пришел по почте заветный деревянный ящик, с совершенно новым активным элементом типа УЛ-102 «Квант», более свежей разработкой по сравнению с ЛГИ-101. По сравнению с ЛГИ-101, УЛ-102 почти вдвое меньшего размера, выдает точно такую же мощность излучения, а потребляемая мощность в 1.5 раза меньше, т.е. он гораздо экономичнее. «Голый» активный элемент (АЭ) УЛ-102 выглядит так.

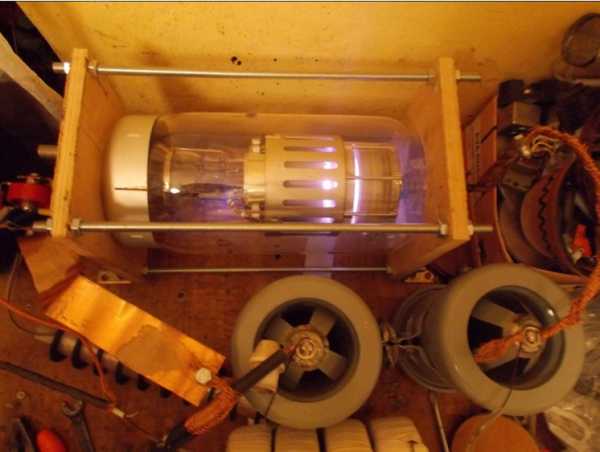

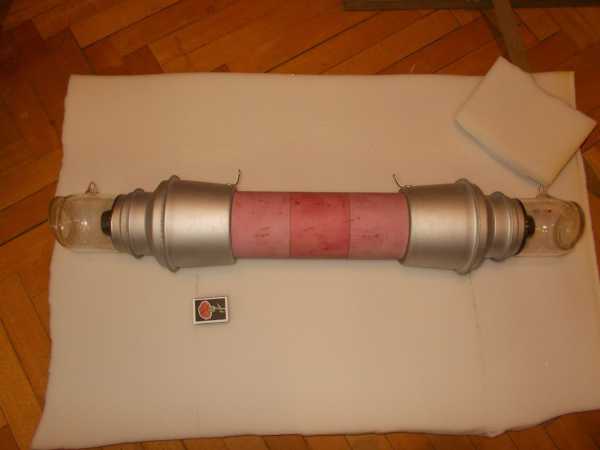

Это массивное устройство из металла, керамики и стекла. Именно внутри него происходит преобразование электрической энергии в сильноточный газовый разряд, от тепла которого испаряется металлическая медь, и в котором атомы меди переходят в возбужденное состояние. При переходе из возбужденного состояния в основное атомы излучают фотоны, которые, сталкиваясь с другими возбужденными атомами, вызовут излучение новых фотонов, итак пока свет не усилится до максимально возможной величины, которая определяется степенью возбуждения активной среды. Для того чтобы свет беспрепятственно мог проходить через лазерную трубку и усиливаться в ней, на торцах находятся массивные оптические окна, а чтобы на нагрев меди до температуры её испарения затрачивать меньшую мощность требуется хорошая теплоизоляция внутренней керамической разрядной трубки, которая заключена в наружный корпус из розовой керамики. Электрическая энергия подводится к двум металлическим электродам снаружи, а внутри трубки находится неон под пониженным, относительно атмосферного, давлением. Именно разряд в неоне служит первичным источником тепла для испарения меди, расположенной в виде небольших кусочков внутри разрядного канала, в холодной трубке паров никаких нет, и разряд зажечь было бы невозможно, будь там полный вакуум. Вместе с лазерной трубкой мне достался и набор зеркал резонатора.

Таким образом, самые важные детали уже у меня появились.

У меня уже было представление о принципе работы этого лазера и что нужно для того, чтобы из набора запчастей получить мощное когерентное излучение. Нужно было придумать оптимальную систему термостабилизации активного элемента, собрать все воедино в виде лазерного излучателя, и самое главное – построить источник питания.

Из литературы известно, что лазер на парах меди может работать только в импульсном режиме. Частота следования импульсов для трубки УЛ-102 может меняться от 6 до 16 кГц. Каждый отдельный импульс питания должен иметь крутой фронт нарастания тока через разряд. Идеально, если крутизна фронта тока через разряд будет на уровне 50 наносекунд, что соизмеримо со временем жизни возбужденного состояния атомов меди, а величина тока в импульсе составит несколько сотен ампер при длительности импульса от 300 до 1000 нс. Вообще говоря, лазерная генерация получится и при меньшей крутизне фронта, на уровне 100 нс, и даже 300 нс, но эффективность её будет гораздо хуже. Надо ещё отметить, что напряжение на электродах трубки в предпробойный момент должно быть не менее 10 кВ, а лучше больше. Средняя мощность, вкладываемая в разряд отдельными импульсами, должна быть достаточной для разогрева и поддержания оптимальной температуры паров меди, и для УЛ-102 минимальное значение этой мощности равно 1600 Вт. Были и хорошие новости: у паров меди высочайший коэффициент усиления. Это значит что требования к точности юстировки резонатора очень либеральные (не нужны специальные высокоточные приспособления для крепления и регулировки положения зеркал). Кроме того коэффициент усиления тем выше, чем выше концентрация атомов меди в разряде, т.е. если разогреть достаточно сильно, то генерация может быть получена не с двумя, а одним зеркалом, а то и вовсе без них (однопроходное усиление спонтанного излучения или «сверхлюминесценция»). Это очень облегчало задачу постройки первичного макета, т.е. задача упрощалась до постройки только лишь источника питания, а постройку излучателя можно отложить на тот момент, когда будут отработаны тонкости с питанием. Теперь о питании. Если глянуть на схему питания трубки, то на первый взгляд все предельно просто. Буквально несколько деталей, при использовании простейшей топологии, которая в литературе называется «схема прямого возбуждения».

Все просто – 2 индуктивности, 2 конденсатора, коммутирующий тиратрон, трансформатор управления тиратроном. Все просто пока не присмотреться к номиналам деталей и предъявляемым к ним требованиям. Поскольку стоит задача получить хорошую крутизну фронта импульса тока через активный элемент, то тиратрон нужен быстродействующий, с водородным наполнением, высоким обратным напряжением и высоким коммутируемым током. Желательный минимум импульсного тока для тиратрона — 500 ампер. Лучше – 1000 или более. Обратное напряжение нужно хотя бы 20, лучше 25 кВ. Такие тиратроны обычно применялись в радарах и достать их не просто. Но мне повезло. Парочка завалялась в завалах хабара. Взгляд пал на красивый стеклянный ТГИ-700\25, размером с двухлитровую бутылку газировки. По номинальным параметрам подходит, смутило только сравнительно низкое (700 Гц) заявленное быстродействие, но решено пока попробовать воспользоваться им. Конденсаторы. От 1000 до 3300 пФ основной накопительный и 235-470 пФ дополнительный между электродов трубки. Тьфу, всего-то. Но! Рабочее напряжение нужно от 15 кВ. И крайне желательны малые потери на высокой частоте, паразитная индуктивность должна быть сведена к минимуму. Мне ведь нужно получить короткий фронт тока через трубку, иначе не видать когерентных фотонов как собственных ушей. Значит, годятся только керамические конденсаторы с высокой допустимой реактивной мощностью, которые применяются в ламповых радиопередатчиках и тех же радарах. Фффух, можно выдохнуть, такие у меня тоже есть, ведь накопились со времен, когда я занимался «теслами». Индуктивности. А вот с ними уже сложнее… До текущего момента мне не были нужны дроссели в моих поделках, по крайней мере такой величины, в 0.5 Гн, да ещё и без сердечника, с высокой электропрочностью. Такой дроссель нужен для т.н. «резонансного заряда» накопительных конденсаторов. В таком режиме процесс заряда происходит с максимальной эффективностью, а напряжение на конденсаторе можно удвоить относительно питающего. Пришлось наматывать такой дроссель из нескольких секций, благо опыт имеется. Соединяя нужное число секций можно было индуктивность регулировать ступенями, а изменяя расстояние между ними, индуктивность можно подстраивать плавно в некоторых пределах. Со вторым, блокирующим дросселем, который нужен для предотвращения протекания постоянного тока через активный элемент намного проще – там необходимая индуктивность составляет 100-300 мкГн, но электропрочность нужна тоже высокая. Поэтому я тоже намотал на каркасе, разделенном на секции. Вот так выглядел первый «суповой набор» для самой главной, как я её назвал, силовой части источника питания.

Но, этого всего мало. Для того чтобы тиратрон нормально работал – нужен источник напряжения для накала катода – появляется первый увесистый трансформатор. Для того чтобы поджигать разряд в лазерной трубке и коммутировать его – нужен источник высокого постоянного напряжения, при этом очень желательно иметь возможность регулировать его от 0 до 7-8 кВ. Наконец нужен генератор достаточно мощного управляющего сигнала для отпирания тиратрона. Появляется ещё один непростой блок для его генерации. С последним тоже было проще, так как остались блоки от неудачного проекта ламповой катушки Тесла с импульсным режимом работы, достаточно было перенастроить их для работы на нужной частоте.

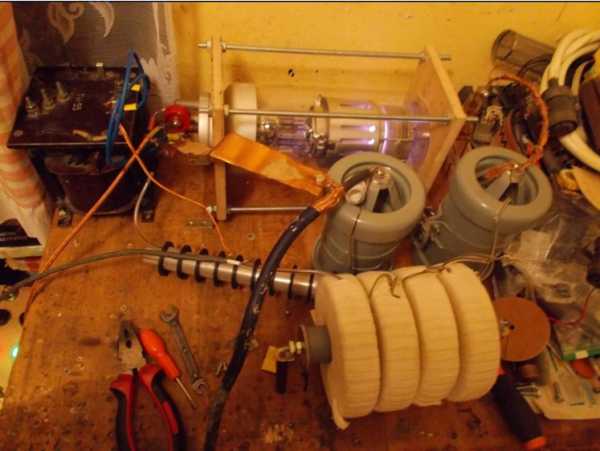

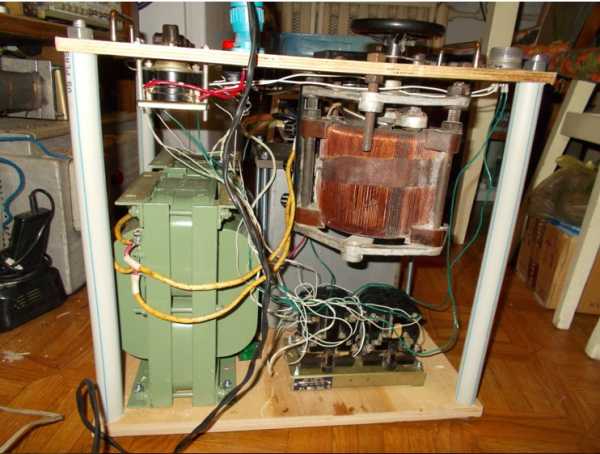

Был собран вот такой макет подсистемы анодного напряжения силовой части, названный «ИВН» — источник высокого напряжения. Он состоял из двух силовых трансформаторов, дававших в последовательном включении до 8 кВ переменного напряжения, выпрямителя в виде диодного моста на столбах КЦ201Д, фильтрующего конденсатора к41-1а на 2 мкФ 10 кВ, ЛАТРа на 9А в первичной цепи силовых трансформаторов, кнопок включения и отключения по отдельности управляющего генератора и ИВН, приборов для контроля напряжения и тока.

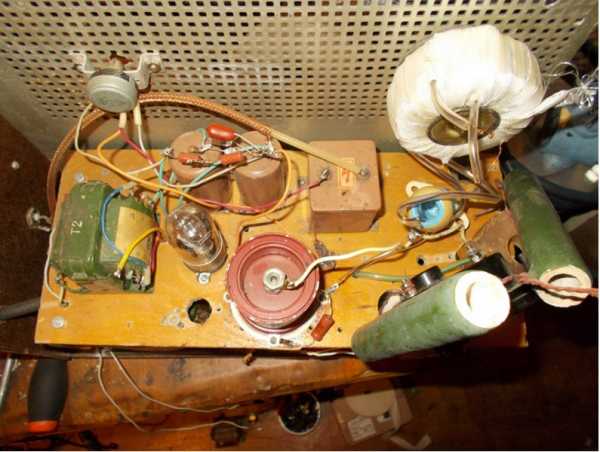

Управляющий генератор (подмодулятор) состоит из двух основных блоков – задающего генератора и усилителя мощности. Оба блока выполнены на лампах – в задающем используется блокинг-генератор на лампе 6н6п с предварительным усилителем на тиратроне ТГИ1-10\1. Питание анодных цепей выпрямляется кенотроном.

Второй блок – усилитель мощности, на данном этапе был собран на лампе ГМИ-5, состоит из собственно усилителя и обвеса в виде источников смещения для первой и второй сетки, также на кенотронных выпрямителях. Анодное напряжение в 2 кВ получается с помощью удвоителя напряжения, также на кенотронах 6д22с. Оттого и так много в этом блоке ламп.

Наступил момент, когда нужно соединять все элементы в единую схему. Это выглядело вот так.

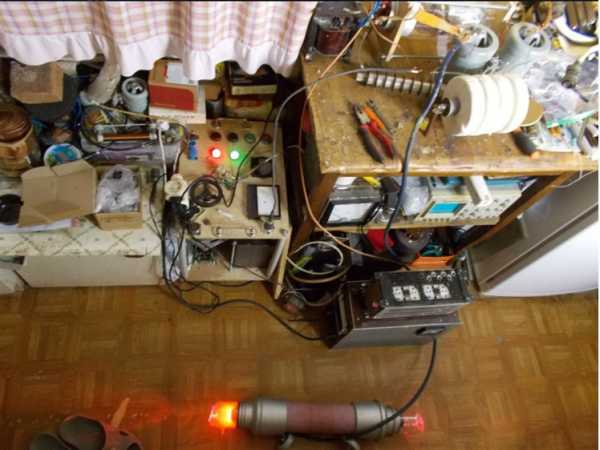

Схема же силовой части расположилась на столе рядом, и была собрана «на соплях», так как возможно придется что-то переделывать, подстраивать номиналы деталей.
Запуск последовал незамедлительно.

На первый взгляд все компоненты взаимодействуют правильно. Трансформаторы гудят, в лазерной трубке зажегся разряд, слышен характерный писк с частотой 10 кГц, коммутирующий тиратрон светится, но ещё предстоит увеличить напряжение питания до «проектных» 6 кВ. Строго говоря, напряжение не играет определяющую роль, важно достичь определенной средней мощности вкладываемой в разряд лазера, которая для данной трубки должна быть не менее 1600 Вт. Тут-то дело и застопорилось. На рубеже в 500 Вт тиратрон терял управляемость, попросту зависая в открытом положении приводя к КЗ у ИВН. Поигравшись с частотой следования импульсов (далее – ЧСИ), емкостью основного и дополнительного конденсатора, индуктивностью зарядного дросселя (из больших секций) удалось этот рубеж преодолеть и выйти на рубеж сначала в 1000, а потом и 1500 Вт. Оставалось только ждать постепенного нагрева и выхода трубки на рабочий температурный режим.

Однако, через небольшое время, порядка 10 минут снова тиратрон потерял управляемость, замкнув ИВН. Да и стало заметно, что с тиратроном что-то не так! Его анод раскалился докрасна!

За время, пока устройство работало стабильно, разрядный канал в лазерной трубке тоже успел нагреться докрасна, для него это в отличии от тиратрона более чем штатная работа. Но этой температуры для разрядного канала ещё совершенно недостаточно.

После нескольких попыток перезапуска стало ясно, что в тиратроне данного типа потери мощности слишком велики, нужен другой тиратрон, более подходящий. Пришлось извлекать из другого импульсного лазера тиратрон ТГИ1-1000\25, заодно я поменял топологию силовой части на более «продвинутую» схему, т.н. «генератор Блюмляйна».

Да и макет полностью преобразился – исчез длинный соединительный кабель между лазерной трубкой и силовой частью.

В такой топологии дела сразу пошли лучше. Схема работала вполне устойчиво и удалось достичь энерговклада в разряд на уровне 2000 Вт. Начался устойчивый разогрев разрядного канала.

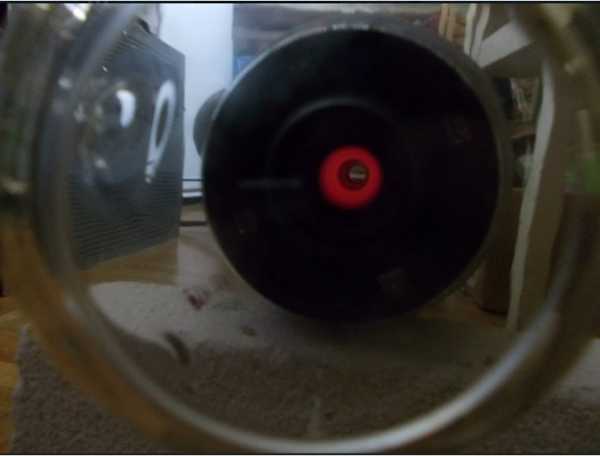

Примерно через полчаса работы, стало заметно изменение цвета разряда. С оранжевого неонового он становился сначала розовым, потом светлел, пока не становился практически белым, после этого он приобретал грязный зеленовато-желтый оттенок. Появлялось спонтанное излучение меди, которая начинала испаряться. Наконец на фоне света от разряда стало проявляться сравнительно яркое зеленое пятно переливающееся «спеклами». Началась лазерная генерация в форме сверхлюминесценции, т.е. без зеркал резонатора. Яркость пятна лазерного света быстро увеличивалась, за несколько минут оно стало ослепительно-ярким.

Если с одной стороны трубки установить глухое зеркало резонатора и поймать правильное его положение то яркость увеличивается ещё примерно в 5 раз, а расходимость пучка сильно уменьшается

Хорошо виден лазерный луч!

А если на пути луча поставить линзу – то он уже способен выжигать на фанере. Что говорит о том, что световая мощность как минимум 0.5-1 Вт. И это только с одним зеркалом резонатора. Так что имеется ещё большой резерв выходную мощность увеличить путем установки второго зеркала. Для самодельной лазерной установки это уже большой успех! Особенно когда такие схемы питания осваиваются впервые.

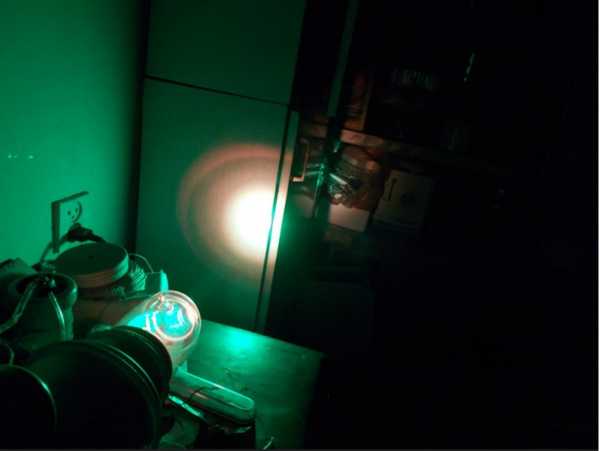

Если отразить луч осколком CD-диска в стену, то видно что в луче есть 2 компонента – зелёный и желтый, желтая составляющая пока ещё выражена слабее зелёной.

Тем не менее, не смотря на полученные результаты, оставалась одна проблема, которая никак не позволяла перейти к окончательной сборке. А именно – неустойчивость работы тиратрона в режиме, когда лазер уже разогрет до рабочей температуры. Новой тщательной подгонкой режима работы удалось немного улучшить стабильность, а добавленная быстродействующая защита от КЗ позволяла просто перезапускать ИВН раз за разом. Но ЛАТР уже находился в аварийном состоянии, изоляция его обмотки была серьезно повреждена. Эксперименты пришлось на время прекратить. Решено было сосредоточить усилия на постройке излучателя. В первую очередь был изготовлен кожух с водяной рубашкой, внутрь которого помещалась лазерная трубка. Он нужен для того, чтобы термостабилизировать весь излучатель, чтобы от очень горячей боковой поверхности АЭ не нагревался корпус лазера. Также он выполняет функцию обратного проводника тока, расположенного коаксиально с АЭ. Это позволяет несколько уменьшить паразитную индуктивность АЭ. На его изготовление пригодился кусок трубы от фонарного столба, купленный в приемке металлолома и фрагменты обшивки старого холодильника. Труба была обточена до нужного размера, а из обшивки были вырезаны кольца и наружная часть. Кольца наделись на трубу, поверх обернут один слой листовой обшивки, и все это было пропаяно твердым припоем. Получилась металлическая труба с двойными стенками. Снизу был приварен крепежный фланец, которым эта часть стыкуется с алюминиевым диском. Помимо этого было сделано ещё 2 алюминиевых диска, на которых крепятся зеркала резонатора, и один текстолитовый, на котором размещено секторное крепление АЭ. Все эти диски стянуты между собой резьбовыми шпильками для получения цельной и жесткой конструкции. «Горячий» электрод АЭ во избежание пробоя отделен от кожуха самодельным текстолитовым изолятором. Текстолит был тоже самодельный – из стеклотканевой ленты моталась втулка, каждый слой промазывался эпоксидкой. Потом втулка сохла. После полного засыхания эпоксидки втулка была обточена на токарном станке до получения нужных размеров.

Каркас излучателя с водяной рубашкой.

С установленным активным элементом.

Так выглядит изолятор активного элемента.

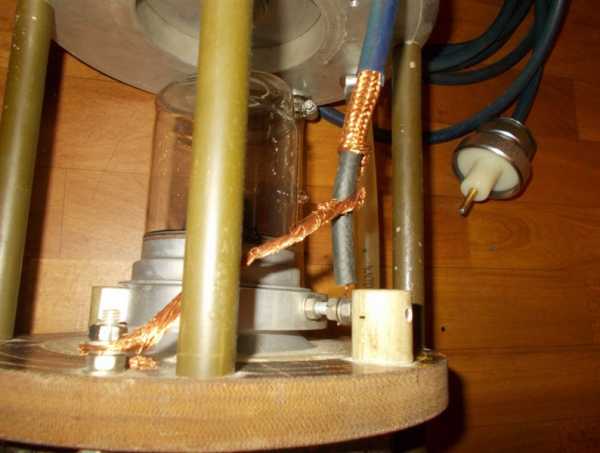

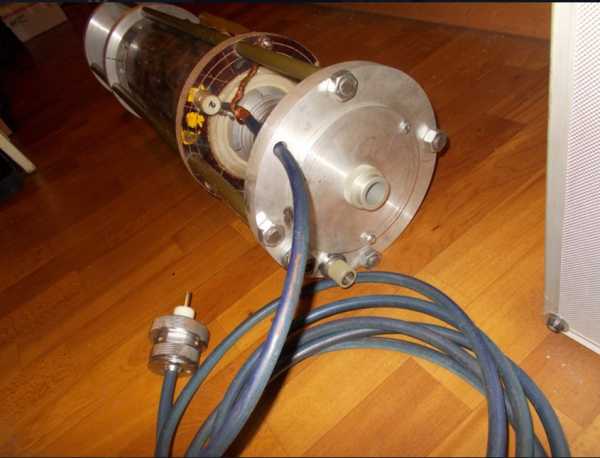

Был изговтолен соединительный кабель с большим коаксиальным разъемом, рассчитанным на напряжение 50 кВ. Корпус разъема позаимствован от серийного лазера ЛГИ-21, сердцевина разъема самодельная. Кабель – антенный РК-50 из радара, с монолитной изоляцией центральной жилы. Роль дополнительного конденсатора 470 пФ теперь играет распределенная емкость этого соединительного кабеля совместно с паразитной емкостью монтажа.

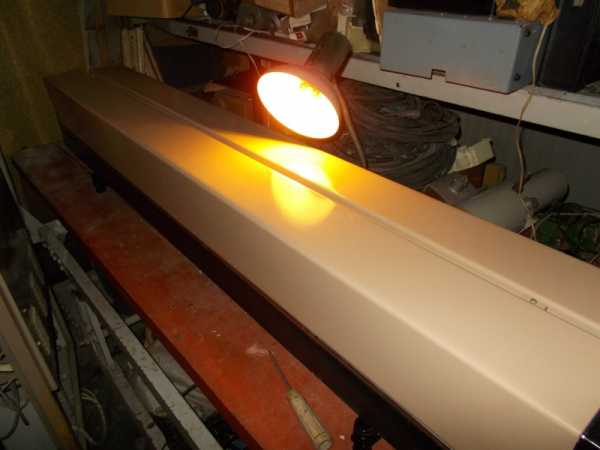

В итоге была получена вот такая конструкция собранного излучателя. Оставалось сделать только наружный декоративный кожух, для которого уже была припасена канализационная труба диаметром 250мм. Но эту часть работы я пока откладывал. Нужно было убедиться, что излучатель работает нормально.

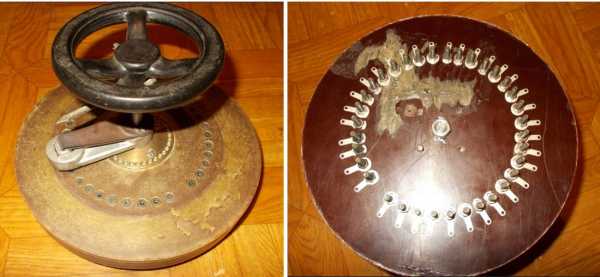

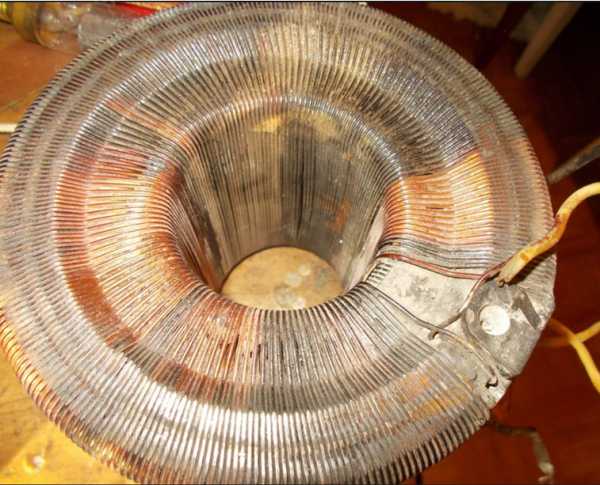

Продолжать работу с практически сгоревшим ЛАТРом было нельзя, поэтому решено было ЛАТР перемотать, превратив его в автотрансформатор с фиксированными отводами. Состояние обмотки «до»:

И «после»

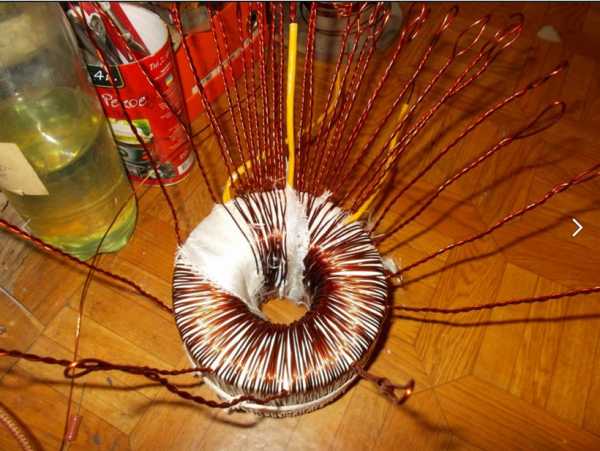

Под эту обмотку и каркас бывшего ЛАТРа пришлось изготовить специальный многопозиционный переключатель. В ход пошли компоненты подвижной части ЛАТРа.

В сборе с обмоткой получилось вот так.

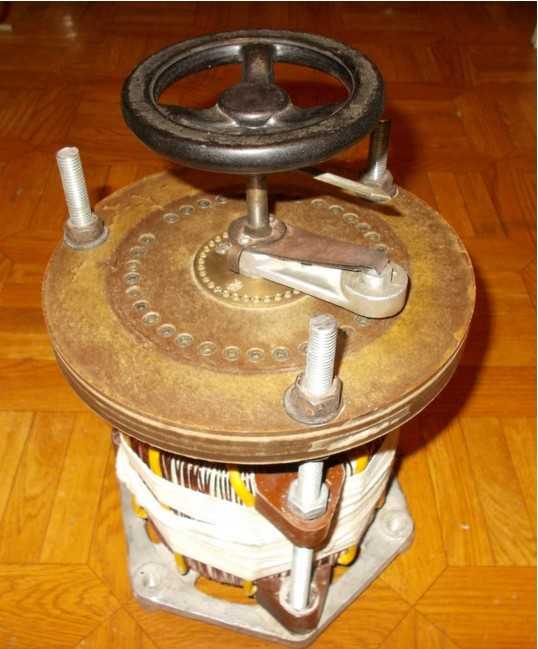

Переделанный автотрансформатор установлен на свое место.

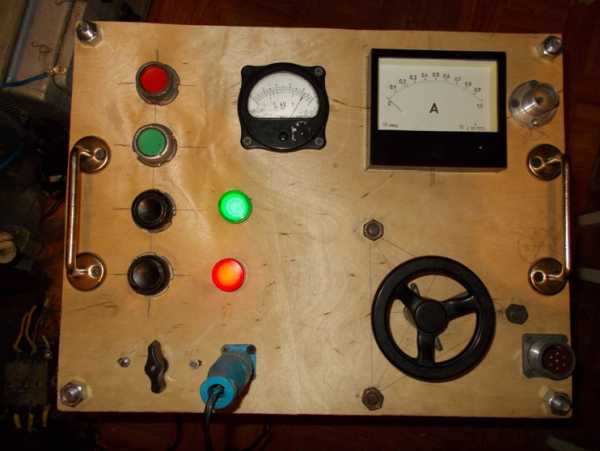

Также была добавлена к быстрой защите от КЗ «медленная» в виде автомата в белом корпусе. Можно начинать новую серию экспериментов. Попытка запуска не задалась – по непонятным причинам обнаружена испортившейся лампа ГМИ-5 в усилителе мощности управляющего сигнала. Она натекла воздухом по спаям ножек со стеклом. Возможно от недостаточного охлаждения. В немедленном порядке лампа заменяется керамическим тиратроном ТГИ-270\12. Это потребовало некоторых переделок в схеме усилителя, в частности теперь цепи питания сеток стали не нужны.

Должен отметить, что на все потребовавшиеся переделки понадобилось примерно 2 месяца времени – на изготовление каркаса излучателя, переделку автотрансформатора и усилителя мощности. Все это время активный элемент лежал в коробке. После окончания всех переделок, он был оттуда извлечен, излучатель полностью собран и была предпринята попытка запуска. Снова неуспешная. Активный элемент обнаружен натекшим воздухом. Так выглядит разряд в нем, для фотографии АЭ был изъят из излучателя.

В тот момент проект пришлось останавливать на неопределенное время. Продолжение смотрите в следующей части

habr.com

5 самых мощных боевых лазерных установок

Лазерное оружие давно перестало быть элементом научно-фантастической культуры и год за годом все прочнее занимает свое место в военном арсенале. Конечно, мощных лазеров, которые способны разрезать на части звездолеты и здания, пока не изобрели, но многие современные лазерные установки все равно заслуживают особого внимания. О них мы сегодня и поговорим.

Компания Lockheed Martin создает боевой лазерный модуль, мощность которого можно наращивать путем простого добавления новых излучателей. В апреле 2104 года компания произвела и испытала боевой волоконный лазер мощностью 60 киловатт. Установка в будущем войдет в состав боевой машины HEL MD.

Американская компания Boeing производит не только самолеты, но и лазерное оружие для перехвата ракет. Система, установленная на самолете Boeing YAL-1, представляет собой химический лазер и способна уничтожать ракеты и минометные снаряды на расстоянии до 1,5 км даже в сложных погодных условиях.

Лазер КБ «Точного машиностроения им. Нудельмана» — это оружие, предназначенное для поражения оптических приборов и живых сил противника. Лазер работает как сканер: лучи, излучаемые в невидимом для человеческого глаза спектре, сканируют потенциально опасный участок. Как только в поле зрения машины попадает вражеский оптический прибор, по нему наносится удар лазером. Это выжигает не только саму оптику, но нередко и глаза наблюдателя.

Еще одно детище Boeing предназначено для уничтожения дронов, которые за последние пару лет обретают все большую популярность. Компактный аппарат отличается умением наносить повреждения отдельным частям беспилотного модуля (что может быть полезно, если вражеский аппарат нужно не уничтожить, а захватить), правда устанавливать его можно только на неподвижные поверхности.

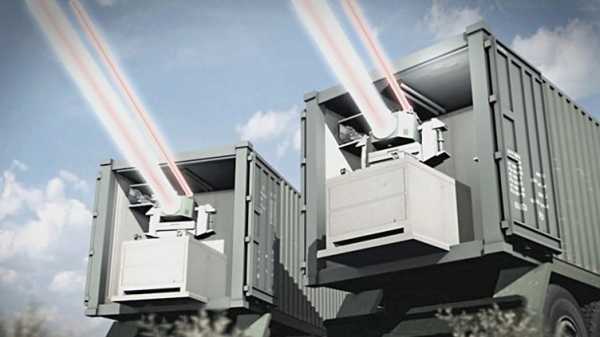

Израильская лазерная установка Rafael Advanced Defense Systems была создана с целью поражать в полете артиллерийские снаряды. Она способна уничтожить ракеты малой дальности, минометные мины и снаряды при помощи лазерного луча. Этот комплекс может быть использован против боеприпасов на расстоянии до 7 километров.

Устройства, испускающие лазерные лучи, применяют в основном против высокоскоростных снарядов или оптических систем противника. Так, лазерная установка — один из самых надежных способов сбить вражескую ракету или мину еще на подлете, что позволяет свести на нет ее поражающее воздействия. Впрочем, использование в качестве оружия массового наступления не за горами — мало что может сравниться по силе с мощными излучателями, и как только человечество сможет решить вопрос надежного источника энергии, которая будет питать машины в полевых условиях, начнется новая эра военных технологий.

www.popmech.ru

Лазерные установки

Лазерные установки

Существует большое количество видов лазеров, использующих в качестве рабочей среды все агрегатные состояния вещества. Некоторые типы лазеров, например лазеры на растворах красителей или полихроматические твердотельные лазеры, могут генерировать целый набор частот (мод оптического резонатора) в широком спектральном диапазоне

Лазерный комплекс КЛИН предназначен для исследования режимов генерации лазерного излучения на колебательно-вращательных переходах молекул (CO2, CO, N2O и др.), для изучения возможности создания эффективных лазеров на благородных газах, для исследования процессов при взаимодействии излучения таких лазеров с веществом.

KrF лазерная система с накачкой электронным пучком включает в себя два лазерных усилителя «Гарпун» и «Бердыш». В лаборатории имеется соответствующая оптика, диагностическое оборудование.

Компактный щелевой СО лазер с накачкой поперечным высокочастотным разрядом. Лазер работает на основных (l~5-6 мкм) или обертонных (l~2.5-4 мкм) колебательно-вращательных переходах молекулы СО и может служить для решения как фундаментальных, так и прикладных задач.

Лазер предназначен для использования в качестве источника когерентного ИК излучения в диапазоне 5-6 мкм для решения различных спектроскопических, калибровочных и других прикладных задач.

Непрерывный криогенный СО-лазер низкого давления с накачкой разрядом постоянного тока с медленной прокачкой газовой смеси. В неселективном режиме (несколько десятков линий) лазер позволяет получать мощность генерации до ~30 Вт в диапазоне длин волн от 4.9 до 6.3 мкм.

Третья гармоника титан-сапфирового лазера (рисунок слева) усиливается в KrF лазерной системе с накачкой электронным пучком (рисунок справа). В лаборатории имеется соответствующая оптика, диагностическое оборудование.

Источник импульсного лазерного излучения с пиковой мощностью (в основной полосе) десятки гигаватт. Может применяться для изучения взаимодействия лазерного излучения с различными веществами, в том числе и в существенно нелинейных режимах.

lebedev.ru

Лазерная Установка (Два способа) | Мастер-класс своими руками

Это простой лазерный световой эффект для дискотеки, наружной рекламы, а также дома, в кафе...

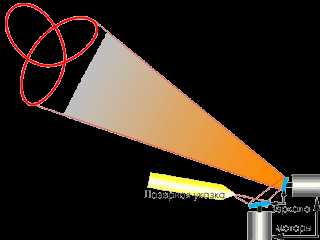

Вещь очень просто устроена и всё видно из прилагаемого рисунка. Зеркальца (размером меньше сантиметра) в всё прочее крепится к гнутой палочке от конструктора на пластилине, жвачке, клею... Батареек хватает на несколько часов. Важно - угол между валами моторов - близок к 90 градусам, зеркальца на валах - криво на 3-5-15 градусов. Результат: на стене или потолке рисуется класическая «фигура Лиссажу» (эпи-/гипо-циклоида), с некоторым количеством лепестков, она всё время крутится, а количество петель зависит от неодинаковости моторчиков, и по мере разряда батарей меняется. Для детей и тех, кто не видал осцилографа - «ух как здорово!» Собирается за полчаса. Для "продвинутых": батарейки можно ведь и одни и те же - не забудте только, что указке надо 4.5 вольта, а моторчикам - какие достанете... Для "совсем продвинутых" - указка потребляет ~40 миллиампер, и чем вы ей их обеспечите - ваше дело (просто приходится последовательно-паралельно включать указку и два мотора) от внешнего 5v источника. Не забудьте поместить устройство в солидный корпус и говорить что купили за $300:)) Вот фотографии (с разными выдержками) работы этого лазерного светового эффекта.В этой конструкции Вам понадобятся два меленьких кулера от старого компа. На них супер клеем наклеиваем зеркала. Вы спросите - Где взять зеркала ?! - Я отвечу в практически любом канцелярском магазине продаются китайские точилки с зеркальцами, и соответственно лазерная указка. Дальше всё понятно без слов !




ВТОРОЙ СПОСОБ.

sdelaysam-svoimirukami.ru

Установка лазерной резки: особенности, процесс

Установка лазерной резки способна помочь изготовить изделия различной формы и размеров. Такое оборудование характеризуется высокой скоростью выполнения работы, а также высоким уровнем точности.

При помощи установки для лазерной резки из листового металла можно вырезать по эскизу абсолютно любые фигуры.

Процесс лазерной резки металлических деталей

Резка с помощью лазера — довольно новая технология, занявшая лидирующие позиции в области обработки металлических деталей. Этот процесс происходит с помощью систем большой мощности, направленных на материал. Концентрация их луча настолько велика, что может обработать любую поверхность.

Производимый луч в месте контакта с поверхностью металла создает температуру, равную температуре его плавления. Резка металла происходит в среде с активным газом. Им чаще всего выступает кислород, который подается для увеличения скорости процесса, удаления продуктов горения. Благодаря действию кислорода происходит равномерное нагревание всех слоев металла. Это продолжается до тех пор, пока поверхность металлического изделия не будет прорезана до конца.

Точность подобного процесса достигается автоматически. С помощью заданной компьютерной программы можно получить металлическую деталь любой конфигурации. Этот метод обработки позволяет обрабатывать детали, имеющие особо сложные контуры.

Эскизная установка для лазерной резки.

Для листового металла чаще всего используют оборудование, основанное на работе твердотельных или газовых лазеров. Благодаря таким установкам контур на металлическом изделии не деформируется, что обычно характерно для механической обработки. Установки лазерной резки металла способны выполнить данную процедуру очень быстро. К тому же эта процедура характеризуется высокой точностью. Процесс обрабатывания детали выполняется с образованием минимального количества отходов.

Лазерная резка может применяться для твердосплавных металлов. Этот метод используют для обработки стали, алюминия и его сплавов, цветных металлов.

Оборудование для лазерной резки металла способно решить такие нелегкие задачи, как получение отверстий небольшого диаметра в сверхтвердых материалах. Кроме того, эти установки могут обработать утолщенные детали и изделия сложной формы. Оборудование для подобного процесса применимо к обработке деталей, выполненных из тонких и хрупких материалов.

В связи с тем, что механическое воздействие на материал отсутствует, полученная деталь имеет ровные и качественные края, которые не требуют дальнейшей обработки.

Вернуться к оглавлению

Особенности лазерной резки металлических изделий

Технология лазерной резки металла.

Процесс обработки металла с помощью лазера благодаря своим преимуществам очень распространен. К плюсам можно отнести следующее:

  • высокая точность;
  • автоматизация процесса;
  • минимизация отходов;
  • возможность изготовления изделий любой формы и размеров;
  • возможность вырезания деталей сложной конфигурации;
  • получение ровного и качественного среза, не требующего дополнительной обработки;
  • возможность резки сверхтвердых, тонких и хрупких материалов.

Вернуться к оглавлению

Установки для резки металлических изделий с помощью лазера

В качестве оборудования для резки металла могут выступать различные станки.

Чаще всего они состоят из рабочей поверхности и лазерной головки, управление которой происходит в автоматическом режиме. Это стало возможным благодаря применению блока-управления, содержащего компьютер со специально разработанным программным обеспечением.

Лазерная головка перемещается по направляющим с высокой точностью, что позволяет получить четкий и ровный контур.

Схема устройства лазерного резака.

Программное обеспечение обработки изделий с помощью лазера позволяет определить последовательность производимых операций. С ее помощью можно регулировать мощность самого луча, что позволяет следить за глубиной проникновения. Для того чтобы раскроить лист, необходимо перенести в блок-управления установки заранее выбранный чертеж.

Установки не требуют подготовленного фундамента, поэтому устанавливать их можно в любом месте. К тому же процесс обработки металла требует незначительных затрат электроэнергии.

Единственным недостатком подобного оборудования с использованием лазера является его высокая стоимость. Разброс цен на такие аппараты довольно велик, однако если правильно их эксплуатировать, то они быстро окупятся. Готовые изделия, полученные с помощью обработки лазером, имеют высокую рентабельность.

Вернуться к оглавлению

Виды установок для резки с помощью лазерной головки

Классификация оборудования для обработки металлических изделий с помощью лазера производится по его рабочим параметрам:

  • материалу используемой металлической заготовки;
  • мощности излучения лазера;
  • составу применяемого газа;
  • давлению газа, используемого для резки.

Станки для резки лазером головкой делятся на кислородные, испарительные, термоскалывающие, а также на установки резки в инертном газе и кислородные с поддержкой лазера.

Вернуться к оглавлению

Сферы применения установок для лазерной резки

Схема лазерной указки.

Данные установки используются не только для лазерной резки металла, но и для гравировки. Кроме того, на таком оборудовании можно организовать производство изделий мелкими сериями. Это стало возможным после того, как стали применять раскройку листов с помощью специального программного обеспечения, что позволяет снизить расходы на изготовление форм для литья. Для мелкосерийного производства чаще всего используют аппараты небольшого размера и оснащенные прибором невысокой интенсивности.

Установки для выпуска крупных партий продукции представляют собой целые системы. Они состоят из рабочего координатного стола, лазера и блока-управления. Для работы нужна специальная программа с поддержкой векторной графики.

Данное оборудование призвано вырезать детали сверхсложных контуров, а также объемные изделия.

Высокоточные установки используют, например, для изготовления металлических форм для производства газобетона своими руками.

Обработка металла на оборудовании, в основе которого лежит применение лазера, завоевывает лидирующие позиции среди современных технологий. Этот процесс позволяет упростить процедуру резки и увеличить ее скорость. В результате получается готовое изделие с ровными краями. Кроме того, этот метод можно применять для различных поверхностей, которые трудно обработать другими способами. К таким можно отнести сверхтвердые, хрупкие или тонкие материалы.

moiinstrumenty.ru

Лазерная установка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Лазерная установка

Cтраница 1


Лазерная установка выпускается в двух вариантах: GL и GM, отличающихся по выходной мощности.  [2]

Лазерная установка состоит из генератора, блока питания, стола с конденсаторами и стереоскопического микроскопа.  [3]

Лазерная установка компактнее установки для обработки электронным лучом, не требует вакуума, обеспечивает выполнение тех же работ с более высокой производительностью.  [4]

Лазерная установка состоит из генератора, блока питания, стола с конденсаторами и стереоскопического микроскопа.  [5]

Лазерные установки используются для измерения расстояний до ИСЗ, а также для освещения ИСЗ при его фотографировании на фоне звездного неба, в последнем случае мощность излучения должна быть намного выше.  [6]

Лазерная установка состоит из генератора, блока питания, стола с конденсаторами и стереоскопического микроскопа.  [7]

Лазерные установки должны быть закрытого типа, экранирующие зону воздействия луча на детали и луч лазера на всем его протяжении.  [8]

Лазерные установки должны быть оборудованы блокировочными устройствами, препятствующими доступу персонала в пределы опасной зоны во время работы лазеров, и светозвуковой сигнализацией, извещающей персонал об опасности.  [9]

Лазерные установки должны быть обеспечены защитными ограждениями ( экранами, кожухами), препятствующими попаданию лазерного излучения на рабочие места. Оградительные устройства должны быть огнестойкими и при повышении температуры, в результате воздействия лазерного излучения, не должны выделять токсических веществ.  [10]

Лазерная установка должна быть максимально экранирована: а) лазерный луч целесообразно передавать к мишени по волноводу ( световоду) или по огражденному экранному пространству; б) линзы, призмы и другие с твердой зеркальной поверхностью предметы на пути луча должны снабжаться блендами; в) в конце луча следует устанавливать диафрагмы, предупреждающие отражение от мишени в стороны на большие расстояния. Генератор и лампа накачки должны быть заключены в светонепроницаемую камеру. Лампы накачки должны иметь блокировку, исключающую возможность вспышки лампы при открытом положении ее экрана. Устройства для визуальной юстировки необходимо оборудовать постоянно вмонтированными защитными светофильтрами, поглощающими излучение как на основной частоте, так и наиболее интенсивное излучение на высших гармониках. Для основного луча каждого ОКГ в помещении необходимо выбирать направление в зоны, в которых пребывание людей должно быть исключено.  [11]

Лазерная установка представляет собой комплекс оптико-механических и электрических приборов, основным звеном которого является оптический квантовый генератор на рубиновом или другом кристалле.  [12]

Лазерная установка должна быть максимально экранирована: а) лазерный луч целесообразно передавать к мишени по волноводу ( световоду) или по огражденному экранному пространству; б) линзы, призмы и другие с твердой зеркальной поверхностью предметы на пути луча должны снабжаться блендами; в) в конце луча следует устанавливать диафрагмы, предупреждающие отражение от мишени в стороны на большие расстояния. Генератор и лампа накачки должны быть заключены в светонепроницаемую камеру. Лампы накачки должны иметь блокировку, исключающую возможность вспышки лампы при открытом положении ее экрана. Устройства для визуальной юстировки необходимо оборудовать постоянно вмонтированными защитными светофильтрами, поглощающими излучение как на основной частоте, так и наиболее интенсивное излучение на высших гармониках. Для основного луча каждого ОКГ в помещении необходимо выбирать направление в зоны, в которых пребывание людей должно быть исключено.  [13]

Лазерная установка Яхрома с перестраиваемой длиной волны / / Лазерная техника и ее применение в медицине: Матер.  [14]

Страницы:      1    2    3    4

www.ngpedia.ru

Лазерная установка — украсим праздник

Это простой лазерный световой эффект для дискотеки, наружной рекламы, а также дома, в кафе…


Вещь очень просто устроена и всё видно из прилагаемых рисунков.

Зеркальца (размером меньше сантиметра) крепится к моторчикам на клей или с помощью других материалов (все зависит от Вашей фантазии).



Батареек хватает на несколько часов. Важно — угол между валами моторов — близок к 90 градусам, зеркальца на валах — криво на 3-5-15 градусов(нужно эксперементировать). Результат: на стене или потолке рисуется класическая «фигура Лиссажу» (эпи-/гипо-циклоида), с некоторым количеством лепестков, она всё время крутится, а количество петель зависит от неодинаковости моторчиков, и по мере разряда батарей меняется.

Для детей и тех, кто не видал осцилографа — «ух как здорово!». Собирается такая установка за полчаса. Для «продвинутых»: выяснив какой ток и напряжение потребляет указка и моторчики можно запитать всю установку от БП(блока питания) и тогда нужда в батарейках отпадет.

Вот пример такой установки:



В этой конструкции Вам понадобятся два меленьких куллера (вентилятора) от старого компьютера. На них супер клеем наклеиваем зеркала. Зеркала можно приобрести практически в любом канцелярском магазине ( китайские точилки с зеркальцами ), а указки — продаются во многих киосках и магазинах игрушек. Дальше всё понятно без слов! А вот и пример работы лазерной установки:

http://www.youtube.com/watch?v=RlA4y5rT6Xw

(Источник)
