Лазерный дальномер – рейтинг лучших изделий, советы по выбору и как правильно его использовать?
Измерение расстояния необходимо производить как в бытовых строительных и ремонтных работах, так и в более сложных геодезических задачах. Если нужна высокая точность и скорость измерений, то стоит вооружиться специальным прибором, который носит название лазерный дальномер.
Что такое лазерный дальномер?
Для точного и оперативного измерения относительно небольших расстояний используется бытовой лазерный дальномер, характеристики которого отличаются от приборов профессионального назначения. Устройство представляет собой пластиковый корпус, в который встроены излучатель светового сигнала и его приемник. На специальном дисплее моментально выводится информация о размерах нужного объекта или дальности расположения предметов друг от друга.
Более сложные модели снабжены микропроцессором, который способен проводить некоторые расчеты. Лазерный строительный дальномер может посчитать:
- площадь;
- объем;
- угловые величины;
- неизвестную сторону треугольника;
- разделить расстояние на равное количество отрезков или метраж, подчиняющийся определенной пропорции;
- все найденные параметры могут быть записаны на специальную карту памяти.
Как работает лазерный дальномер?
Изначально высокоточные устройства для измерения расстояния были разработаны для военной промышленности. Со временем эти компактные приборы перекочевали в гражданскую сферу. Принцип работы лазерного дальномера основан на сдвиге фазы отраженного лазерного луча. При включении прибора, встроенный излучатель генерирует световой пучок известной длины волны и частоты. Отраженный от измеряемой поверхности луч воспринимается фотоприемником.
Полученные показания фазы отраженного луча сравниваются с изначальными данными в специальном устройстве – микропроцессоре. После несложных вычислительных операций лазерный дальномер выдает показатель измеренного расстояния. Все эти расчеты производятся в кратчайшие сроки за доли секунды. Погрешность бытовых приборов составляет не более 3 мм, тогда как профессиональные девайсы рассчитывают расстояние с точностью до 1 мм.
Какой дальномер лучше – лазерный или ультразвуковой?
При проведении строительных или ремонтных работ бывает важно быстро и точно измерить расстояние в одиночку, без помощи других людей.
Встречаются и ультразвуковые модели. Работают они также, как и лазерные, только вместо светового луча посылают звуковую волну. Встроенный приемник засекает отраженный звук, рассчитывает прошедшее от точки начала измерения время и выдает искомое значение. Отличия таких устройств следующие:
- Дальность измерений. У ультразвука она редко превышает 30 м, тогда как лазер можно применять до 200 м.
- Точность. У ультразвуковых моделей она может доходить до 0,5-1% от измеряемой длины, что не всегда приемлемо. При неблагоприятных погодных условиях (снег, дождь) погрешность может увеличиваться.
Виды лазерных дальномеров
В зависимости от принципа, который положен в работу устройства, световые измерители могут быть двух видов:
- Фазовый телеметр (второе название дальномера), который еще называют бытовым.
В его основе лежит принцип изменения световым лучом фазы модуляции.
- Импульсный прибор, который является более дорогим и точным измерителем, применяющимся для проведения больших и сложных расчетов.
Фазовый лазерный дальномер
Самым распространенным и популярным в строительстве, ремонте и охоте, считается фазовый дальномер. Он фиксирует изменения модуляции (параметров колебания) посылаемого и отраженного световых лучей, делая на основе этого сравнения расчеты расстояний. Дальность действия самых мощных устройств такого типа не превышает 1 км, а более простые модели справляются с расстояниями всего в несколько десятков метров.
Для мастеров, которые работают с наклонными поверхностями, такими как крыши домов или лестничные перила, был разработан лазерный дальномер с угломером. Прибор вычисляет угол наклона нужной поверхности. Удобными функциями в девайсе считаются автоматический поворот изображения на дисплее и звуковой сигнал при переходе угла из положений в 0 и 90°.

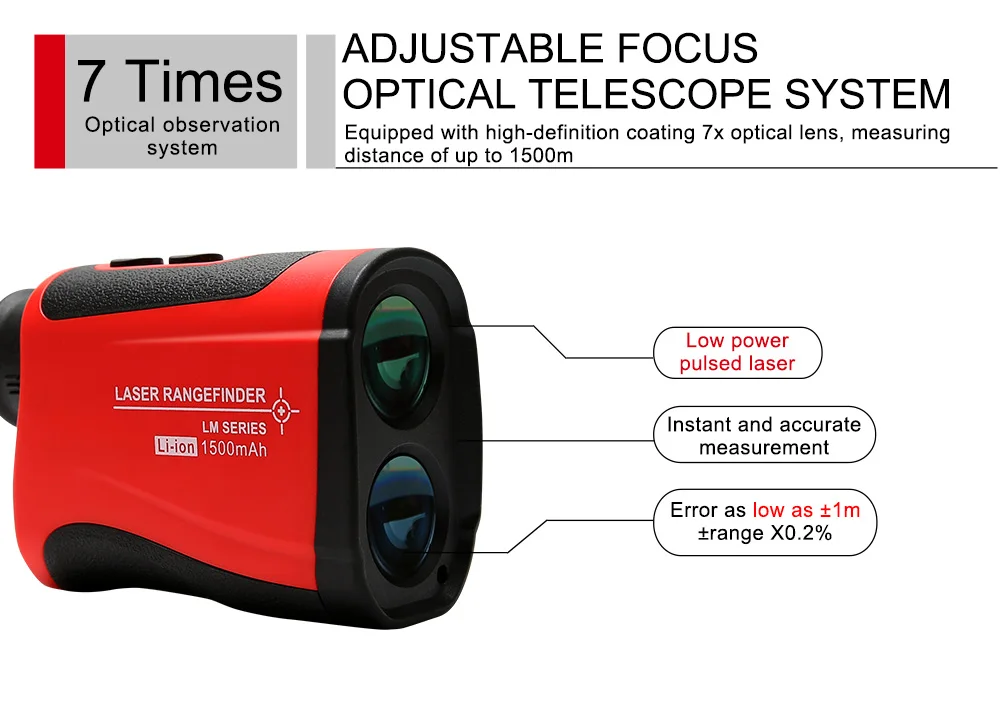

Импульсный лазерный дальномер
Приборы, которые подают световой поток короткими импульсами, имеют значительно более точные показатели измерения, так как учитывают не изменение фаз лазерного луча, а скорость, с которой он возвращается. Для столь точных вычислений в устройство вмонтирован высокоточный измеритель времени, рассчитывающий даже несколько наносекунд. Такой дальномер применяют для измерения больших расстояний от 1 км. Используется он и в астрономии и космической навигации.
Как выбрать лазерный дальномер?
Измерять расстояния требуется в совершенно разных условиях, поэтому выбор конкретной модели лазерной линейки дальномера будет зависеть от ряда параметров:
- Дальность измерения. У самых простых устройств она не превышает 40 м, полупрофессиональные модели могут измерить до 200 м.
- Точность. Недорогая лазерная рулетка имеет погрешность не более 0,3 см, тогда как более продвинутые модели не более 0,1 см.
- Прочность.
Из-за того, что устройство может применяться в непогоду и при большом количестве пыли, оно должно быть выполнено из ударопрочного пластика, не бояться воды и пыли.
- Наличие упора. Это может быть выдвижной или откидной штырь или скоба. Аксессуар нужен для измерения расстояния из неудобной точки, например, от угла.
- Возможность проведения дополнительных расчетов и измерение уклонов.
- Наличие пузырькового уровня на корпусе прибора, который помогает правильно располагать устройство по горизонтали и вертикали.
- Крепления для установки на штатив бывают полезны для проведения земляных работ на открытой местности.
- Работа от аккумулятора или батарей. Разряженный аккумулятор нужно ставить на зарядную станцию на определенное время, тогда как батарейки можно легко и быстро заменить.
- Укомплектованность дополнительными аксессуарами
, например, портом для подключения к компьютеру, слотом для карты памяти и защитным чехлом.
Лазерный дальномер – функции
Помимо основной функции измерения расстояния, лазерная линейка может иметь дополнительные возможности:
- Измерение площади и объема даже сложных по форме объектов.
- Вычисление сторон по теореме Пифагора и свойствам трапеции.
- Настройку точки отсчета. По умолчанию она считается от излучателя светового луча, но можно учесть и длину самого прибора или выдвижного штифта.
- Непрерывное измерение. В этом режиме работы прибор с определенной периодичностью измеряет расстояние и выводит показатели на дисплей.
- Определение максимальных и минимальных расстояний. Эта опция удобна при вычислении сложных величин.
Чехол для лазерного дальномера
Очень часто строительный дальномер используется в различных погодных условиях, будь то жара, дождь или снег, и на определенной высоте, с которой он может упасть. Все это предусматривают ответственные производители и выпускают устройства с повышенной прочностью и в защитном чехле.
- съемный, тогда прибор нужно каждый раз вынимать для проведения замеров;
- постоянный, который защищает корпус девайса даже во время измерительных работ.
Рейтинг лазерных дальномеров
Выбирая в магазине нужную модель лазерного дальномера, можно ориентироваться не только на характеристики конкретного прибора, но и отзывы о нем. Самые востребованные модификации это:
- ADA Robot 40 А00241 – простой и надежный прибор для домашнего применения, снабженный рядом базовых функций.
- Зубр Эксперт ДЛ-50 34933 – модель, дополнительно оснащенная пузырьковым уровнем.
- Лазерный дальномер Bosch DLE 40 – удобный ударопрочный прибор с защитой от влаги и пыли.
- Bosch GLM 80 – модель, оснащенная угломером.
- Condtrol X2 Plus – многофункциональный телеметр с ярким и контрастным дисплеем.
Как пользоваться лазерным дальномером?
Каждый строительный лазерный дальномер в своей комплектации имеет подробную инструкцию по эксплуатации. Некоторые нюансы могут изменяться в зависимости от конкретной модели, однако основные этапы работы стандартны для всех устройств:
- Включить прибор с помощью специального переключателя.
- Выбрать нужную функцию из возможных.
- Установить требуемую единицу измерения.
- Непосредственно во время измерения лазерная рулетка дальномер устанавливается точно в точку, от которой нужно начинать отсчет и направляется в точку его окончания.
- Нажать на кнопку измерения, которая в основном располагается по центру девайса.
- Дождаться отображения информации на дисплее.
Поверка лазерного дальномера
Как и любой другой электронный измерительный прибор, лазерный автодальномер в обязательном порядке проходит первичную поверку. Цель этой процедуры – уточнение рабочих характеристик устройства и определение соответствия реальных показателей и данных, заявленных в паспорте прибора. По желанию можно заказывать периодическое тестирование имеющихся телеметров в специальных лабораториях проверки качества электронных устройств. Стоимость услуги варьируется в зависимости от сложности устройства.
Лазерный дальномер со временем вытесняет стандартные измерительные рулетки и метры в сфере строительства и ремонта. Точность таких девайсов сравнительно выше, их удобно использовать в одиночку для больших расстояний и при любых погодных условиях. К тому же, прибор способен самостоятельно производить некоторые расчеты, что очень облегчает труд дизайнеров и архитекторов.
Лазерные дальномеры – Как они работают? Какой из них выбрать?
Лазерные дальномеры незаменимый измерительный инструмент, который пригодится при проведении строительных, ремонтных, отделочных работ, в армии, лесном хозяйстве, спорте, энергетике, охоте, сельском хозяйстве и везде, где требуется быстрое и точное измерение расстояния, угла или уклона необходимы. Как работает это устройство и как выбрать правильный лазерный дальномер ?
Вот что обсудим:
- Как работает лазерный дальномер ;
- Каковы преимущества использования лазерного дальномера ;
- Как вы измеряете расстояние ;
- Какой лазерный дальномер выбрать.
Лазерные дальномеры являются наиболее часто используемыми измерительными инструментами, позволяющими выполнять быстрое
Как работает лазерный дальномер?
Лазерные дальномеры излучают электромагнитные импульсы в лазерных лучах через свои оптоэлектронные системы. Лазерный луч отражается от поверхности цели и возвращается в дальномер. Затем системы дальномера обрабатывают луч для измерения расстояния. Система устройства измеряет расстояние , анализируя время прохождения в двух плоскостях на основе фазовой задержки излучаемой и отраженной электромагнитной волны. Этот метод измерения используется в фазовых лазерных дальномерах.
Другой метод измерения расстояния на основе лазера заключается в непосредственном измерении времени прохождения импульса от дальномера до цели и наоборот. Этот метод используется в импульсных лазерных дальномерах. Существуют также лазерные дальномеры , которые выполняют интерферометрические измерения расстояний . Это, без сомнения, самый точный и быстрый метод измерения расстояния , но интерферометрические дальномеры дороги и подвержены повреждениям. Это делает их ненадежными в полевых условиях.
Лазерные дальномеры позволяют проводить измерения как в помещении, так и на улице с точностью 1 мм на километр. Профессиональные строительные лазерные дальномеры могут измерять расстояние примерно до 150 метров. Дальномер дальнего действия может измерять расстояние до 1500 метров. Эти дальномеры в основном используются в охоте, сельском хозяйстве, лесном хозяйстве и строительстве дорог.
Каковы преимущества использования лазерных дальномеров?
По сравнению с оптическими и ультразвуковыми аналогами, 9Лазерные дальномеры 0005 являются наиболее функциональными и технологичными средствами измерений. Их основным преимуществом, кроме чрезвычайно точных измерений (+/- 1-5 мм на км), является тот факт, что ими может пользоваться только один человек. Оптические дальномеры, используемые для точного измерения расстояний на строительных площадках и на больших открытых площадках, требуют одновременной работы не менее двух человек. Именно поэтому использование лазерного дальномера позволяет снизить потребность в персонале и значительно ускорить процессы измерений.
Лазерные дальномеры также менее подвержены ошибкам измерения, вызванным неправильным позиционированием инструмента и другими ошибками оператора. Более того, большинство профессиональных лазерных дальномеров оснащены электронной системой юстировки, функцией автоматической калибровки и предлагают возможность проводить измерения на основе уравнения Пифагора или функции «рисования». Эти инструменты также позволяют выполнять непрерывные измерения, измерения с задержкой, измерение суммы или разности поверхностей и измерение объема. Усовершенствованные процессоры и четкие экраны, отображающие результаты измерений, установлены в 9Лазерные дальномеры 0005 значительно повышают их функциональность и полезность, а также удобство повседневного использования.
Как вы измеряете расстояние?
Basic Измерения расстояний с помощью лазерных инструментов выполняются очень быстро и легко. Все, что вам нужно сделать, это включить устройство, поместить лазерную точку на поверхность и начать измерение. Большинство лазерных дальномеров имеют внутреннюю память, в которой хранится до 100 измерений.
Особенно интересна функция непрерывного измерения, поскольку она позволяет измерять самые высокие и самые низкие значения, а затем сравнивать разницу в одном цикле измерения. Лазерные дальномеры также позволяют проводить точные измерения помещения.
Процессоры и алгоритмы быстро рассчитывают площадь поверхности или объем помещения. Чтобы выполнить эти измерения, просто выберите нужный параметр в меню устройства, измерьте длину поверхности, а затем выполните перпендикулярное измерение. Чтобы измерить кубический объем, вам нужно измерить длину, ширину и высоту комнаты.
Профессиональные лазерные дальномеры , такие как EXTECH DT60M, также позволяют проводить измерения с использованием математических функций. Эта функция основана на алгоритме уравнения Пифагора. Это помогает оператору измерять высоту объекта, используя две точки измерения в качестве ориентира. Это чрезвычайно полезная функция, которая позволяет вам, в т.ч. Измерьте высоту объекта, просто перемещая лазерную точку сверху и снизу этого объекта.
При выполнении пространственных измерений лазерными дальномерами необходимо помнить, что лазерные лучи опасны для человеческого глаза. Вот почему вы должны убедиться, что никому поблизости не угрожает опасность, прежде чем направить лазерный луч на объект. Кроме того, лазерные дальномеры необходимо регулярно обслуживать, особенно если они используются в неблагоприятных погодных условиях.
Какой лазерный дальномер выбрать?
Много 9Лазерные дальномеры 0005 доступны на рынке и они сильно отличаются друг от друга. Тем не менее, есть несколько ключевых характеристик, на которые необходимо обратить внимание при выборе профессионального измерительного прибора, которым будут пользоваться специалисты.
Конструкция и технические параметры устройства должны соответствовать отрасли, типу измерений, а также местности и погодным условиям, в которых оно будет использоваться. Вам нужен специальный дальномер для измерений на строительных площадках или объектах, и совершенно другой дальномер для больших расстояний. измерений в сельском хозяйстве, лесном хозяйстве или энергетике. Вот атрибуты, на которые следует обратить особое внимание:
Рабочий диапазон
Рабочий диапазон является ключевым параметром каждого лазерного дальномера . Большинство устройств для строительства – напр. AXIOMET AX-DL 100 – обеспечивает эффективную дальность действия 40–80 метров. Более продвинутые модели позволяют проводить измерения на расстоянии до 120 метров. Лазерные дальномеры дальнего действия предлагают еще более впечатляющую дальность примерно 1500 метров.
Точность измерения
Рабочий диапазон лазерного дальномера важен, но точность его измерения не менее важна. Большинство дальномеров малого и среднего радиуса действия производят измерения с допуском 5 мм. Однако самые передовые лазерные дальномеры, такие как EXTECH DT40M, обеспечивают чрезвычайно точные измерения с допуском 1–2 мм.
Диаметр лазерной точки
Диаметр лазерной точки зависит от расстояния до измеряемого объекта и его типа. Например, лазерная точка будет гораздо менее заметна на влажной штукатурке, чем на старой кирпичной стене или бетонном основании. Обычно лазерные точки лазерные дальномеры имеют диаметр 6–60 мм. Мы рекомендуем использовать специальные высококонтрастные очки при измерениях, требующих длительного наблюдения за лазерной точкой.
Отображаемая минимальная единица измерения
Этот параметр напрямую влияет на точность измерительного устройства. Чем меньше отображаемая минимальная единица измерения, тем выше точность измерения. Самые точные лазерные дальномеры отображают результаты измерения с разрешением 0,1 мм.
Степень защиты IP
Лазерный дальномер Прочность и устойчивость к воде и пыли имеют решающее значение при его использовании в полевых условиях. Для строительных работ рекомендуется выбирать продукт с правильным рейтингом IP. Это снизит риск повреждения прибора при транспортировке и при проведении измерений в тяжелых условиях или во влажной среде, а также во время осадков. Самые качественные профессиональные лазерные дальномеры имеют класс защиты IP54 или выше.
Символ | Описание |
AX-DL100 | Лазерный дальномер; ЖК; 40 м; Измерение в соотв.![]() |
ДТ40М | Лазерный дальномер; ЖК-дисплей с подсветкой; 0,05÷40м; Измерение согласно: ±2 мм |
ДТ60М | Лазерный дальномер; ЖК-дисплей с подсветкой; 0,05÷60м; Измерение согласно: ±2 мм |
Поделитесь этой статьей
Военные Лазерные дальномеры | Сафран Вектроникс
Практически незаменимы в боевой экипировке спецподразделений или вооруженных сил: Лазерные дальномеры для профессионального использования. Точное измерение расстояния особенно важно в критических ситуациях для надежного прицеливания огнестрельного оружия. Таким образом, лазерные дальномеры являются стандартным военным оборудованием во всем мире для многих сил обороны.
Наблюдение и определение местоположения цели для каждой миссии
В настоящее время точное определение дальности необходимо для наблюдения и определения местоположения цели. Чтобы обеспечить его бесперебойную работу даже в сложных условиях, Safran Vectronix предлагает широкий спектр сложной продукции для военного наблюдения и обороны: от чрезвычайно легких, но, тем не менее, очень прочных дальномеров для оружия, транспортных средств или шлемов или портативных биноклей-дальномеров до сложных но тем не менее компактные системы наблюдения.
Портативный бинокль-дальномер
В области портативных биноклей-дальномеров военные и тактические силы могут выбирать из большого разнообразия лазерных дальномеров, например, чрезвычайно легкий дальномер JIM COMPACT. Произведенный из проверенного семейства продуктов JIM LR, он весит всего 2 кг, но оснащен всем необходимым для многофункциональной бинокулярной системы дальнего действия. Или семейство MOSKITO, уже зарекомендовавшее себя во многих миссиях. Текущий MOSKITO TI сочетает в себе несколько функций, малый вес и интуитивно понятное управление лучше, чем любое другое устройство в своем классе. Оба семейства JIM и MOSKITO включают модели продуктов со встроенными функциями для дневного и ночного наблюдения, например, вариант ночного видения. Safran Vectronix JIM HR дополнительно оснащен встроенным тепловизором. Здесь также следует упомянуть успешное семейство VECTOR. Например, VECTOR 23 позволяет выполнять точные измерения на расстоянии до 25 километров. Идеально соответствует требованиям вооруженных сил и групп специального назначения.
Системы наблюдения
В случае с навесными системами наблюдения профессионалы могут выбирать из различных моделей в соответствии с целью и задачей миссии и комбинировать их с портативными системами. Например, проверенное семейство STERNA можно комбинировать с устройствами семейства JIM, VECTOR или MOSKITO. Это позволяет точно адаптировать варианты наблюдения к соответствующей миссии. GONIOLIGHT сочетает в себе функции портативных систем с возможностями определения севера цифрового (немагнитного) компаса.
ГониоЛайт V-TI
Совершенная система для обнаружения, распознавания, идентификации и захвата целей. GonioLight V-TI обеспечивает точность в 1 мил и может работать днем и ночью — даже в самых суровых условиях окружающей среды.
- Немагнитное определение севера
- Возможность выполнения миссии до 7 дней
- Высокоточная система наведения и определения местоположения
- Человеко-машинный интерфейс с подсветкой
ГониоЛайт ТИ
Благодаря тепловизору системы ваши передовые наблюдатели могут проникать в полную темноту и даже видеть сквозь самые плотные песчаные бури.
- Немагнитное определение севера
- Возможность работы до 7 дней
- Высокоточная система наведения и локации
- Человеко-машинный интерфейс с подсветкой
ГониоЛайт V
Базовая система GonioLight V поставляется в комплекте с дальномерным биноклем VECTOR. Система может быть легко интегрирована с вашим существующим оборудованием.
- Человеко-машинный интерфейс с подсветкой
- Немагнитное определение севера
- Возможность работы до 7 дней
- Высокоточная система наведения и определения местоположения
СТЕРНА + PLRF25C
Самая легкая конфигурация для системы STERNA (
- Индикация точности азимута
- 72 часа расширенных возможностей миссии
- Немагнитное определение севера
- Механизм блокировки нагрузки
СТЕРНА + Семья ДЖИМ
Компактный многофункциональный тепловизор JIM LR является близким партнером STERNA TNF.
- Пакет безопасности
- Индикация точности азимута
- Механизм блокировки нагрузки
- 72 часа расширенных возможностей миссии
СТЕРНА + ВЕКТОР Семья
Повышение производительности для всех миссий с хорошо зарекомендовавшим себя вектором.
- Немагнитное определение севера
- Механизм блокировки нагрузки
- 72 часа расширенных возможностей миссии
- Превосходная точность
СТЕРНА + МОСКИТ
Вызов огня в дневное или ночное время с этой облегченной конфигурацией (
- Запирающий механизм загрузки
- Немагнитное определение севера
- Индикация точности азимута
- 72 часа расширенных возможностей миссии
СТЕРНА + МОСКИТО ТИ
Чрезвычайно легкая конфигурация, компактная трехканальная (прямой обзор, неохлаждаемое тепловое изображение и слабое освещение) многофункциональная система.
- Индикация точности азимута
- 72 часа расширенных возможностей миссии
- Немагнитное определение севера
- Механизм блокировки нагрузки
Навесное оборудование
Одной из специальных дисциплин Safran Vectronix являются лазерные дальномеры для использования непосредственно на оружии, шлеме или транспортном средстве. Как и их более крупные собратья, они предлагают все функции, необходимые для эффективного и точного наблюдения и определения местоположения цели: дальномер, функции ночного видения, лазерное наведение и многое другое.
01 | 06MOSKITO TI легкий многоцелевой целеуказатель и лазерный дальномер
02 | 06VECTOR – единственная модель наблюдательных и лазерных биноклей-дальномеров
03 | 06JIM LR Многофункциональный инфракрасный бинокль дальнего действия
04 | 06STERNA Немагнитная система обнаружения целей
05 | 06GonioLight цифровая станция наблюдения
06 | 06NiteSpotMR — ночной прицел средней дальности с клипсой
Какими бы разнообразными ни были области применения и характеристики универсальных моделей лазерных дальномеров Safran Vectronix, в отношении качества и отделки все они ориентированы на ожидания и требования вооруженных сил и их задач. И мы постоянно работаем над улучшением и улучшением всех компонентов нашей продукции. В результате вы автоматически получаете и наш опыт, который вы больше нигде не купите. Наш многолетний опыт в области оптоэлектроники, контрольно-измерительных приборов и позиционирования сделал нас ведущим производителем и разработчиком высокоточных систем наблюдения, обнаружения, геопозиционирования, дальномера и определения местоположения целей. Какой бы ни была ваша задача, наши интегрированные, портативные, адаптируемые или модульные лазерные дальномеры работают для вас в любой ситуации, в самых экстремальных условиях и с максимальной надежностью.
Определение дальности и наблюдение в любых условиях
Наряду с интуитивно понятным управлением, которое делает все данные измерений — расстояние, местоположение цели и наблюдение — быстро доступными даже в стрессовых ситуациях, надежность и доступность важны для безопасности вооруженных сил. Лазерные дальномеры Safran Vectronix доказали свою эффективность в тысячах миссий по всему миру. В вечных льдах, влажных джунглях и палящей жаре, среди грязи, пыли и песка они надежно справляются со своим долгом. Они выполняют наше обещание: максимальная производительность и надежность при минимуме операций. Благодаря сотрудничеству с нашими клиентами и их отзывам мы можем постоянно делать нашу продукцию легче, прочнее и эластичнее. Поэтому неудивительно, что все больше и больше вооруженных сил делают их частью своей стандартной экипировки.
