Лазерный дальномер назначение: Лазерный дальномер – как он работает и какой выбрать? | Электронные компоненты. Дистрибьютор и магазин онлайн

alexxlab | 30.05.2023 | 0 | Разное

Содержание

Лазерные дальномеры. Принцип работы и использование

Никого не удивляет наличие техники, которая помогает любому человеку решить множество задач. В этот список вошли и лазерные дальномеры.

Лазерный дальномер – это оптический прибор, который используется для точного определения дистанции – от точки отсчета (месторасположения) до конкретной цели наведения.

Основы устройства лазерного дальномера

Главными составляющими прибора, именуемого лазерным дальномером, являются: излучатель и приемник.

Слово излучатель говорит само за себя, в данном приборе это генерирование лазерного луча определенной силы, что определяет длину волны. Луч абсолютно безопасен как для человека, так и для окружающей среды. Приемник предназначен для приема отраженного луча от выбранного вами объекта наведения. Для улучшения параметров дальномера в его конструкции всегда присутствует качественная оптика, которая позволяет самым точным способом сфокусировать сгенерированный луч и принять рассеянный луч на приемнике.

Этот оптический усилитель имеет название – видоискатель. Если говорить доступной терминологией, то оптический видоискатель данного типа дальномера имеет принцип действия монокуляра с величиной кратности – 6х,12х.

Виды лазерных дальномеров

По типу обработки излучаемого сигнала такие устройства делятся на два вида:

Фазовые дальномеры – принцип работы основан на сравнении величины фазы посланного и отраженного луча. Такие приборы имеют доступную стоимость и просты в эксплуатации. Обычно в приобретении такого оборудования заинтересованы охотники и любители стрелкового оружия.

Импульсные дальномеры – работают на основании определения времени отклика, посланного лазерного луча.

Особенности дальномеров, применяемых в охотничьих угодьях

Дальномер является отличным аксессуаром для стрельбы, как для охотничьего оружия, так и для спорта – стрельбы из лука.

Размер прибора можно соизмерить с большим яблоком. Дальномер имеет автономное питание.

Охотники предпочитают приобретать приборы, которые могут измерить путь (дистанцию) от 500 м до 1,5 км. Погрешность вычисления расстояния зависит от типа оптики и самого прибора. Таким образом, у более дорой техники меньше погрешность измерений предполагаемой дистанции.

Немаловажным фактором для лазерного дальномера считается водозащищенность. Ведь процесс охоты происходит в любых погодных условиях, поэтому этот параметр очень важен. Водонепроницаемость защитит не только оптику, но и элементы питания от выхода из строя. Очень популярными становятся приборы такого назначения со встроенным баллистическим калькулятором. На охоте они особенно удобны: вы точно знаете расстояние до цели. Поэтому стрельба на критических дистанциях нуждается в применении дальномеров.

Охотимся с помощью дальномера

Охота на медведя: дальность прицельной и безопасной стрельбы равна от 50 до 150 метров.

Варминтинг – зимняя охота на лис, стрельба только с дальней дистанции.

Охота на лося и косуль – неплохо применять дальномер с баллистическим калькулятором.

Охота в горной местности тоже нуждается в таком приборе, желательно наличие опции «угломер».

Какой прибор купить решать только его будущему владельцу. Ведь он конкретно знает, какие задачи будут поставлены перед устройством. Лидами рынка стали мировые компании, давно зарекомендовавшие себя как надежные и качественные производители оптических приборов:

дальномеры Leupold

дальномеры Nikon
дальномеры Redfield
дальномеры Bushnell

Приобретая прибор такого назначения, вы можете быть полностью уверенными, что ваш выстрел будет произведен в выбранную цель.

Дальномеры просты в использовании, достаточно один раз прочесть инструкцию и попробовать измерить расстояние до цели, которое вам известно заранее. Таким образом, вы точно будете знать, какая погрешность измерения в этой модели.

Уход за лазерными дальномерами аналогичен всем оптическим приборам. Это содержание в сухих помещениях, протирание оптики, чистка крепежей, своевременная замена элементов питания, которые исчерпали свой часовой ресурс.

Принцип работы лазерного дальномера

В ходе ремонта многочисленные промеры рулеткой и вычисления площади объектов требуют высокой концентрации и времени. Справиться с этим помогают лазерные рулетки (дальномеры) — простые в эксплуатации приборы с высокой точностью измерения. Они не только мгновенно определят расстояние, но и вычислят площадь, объем и другие характеристики объекта.

Принцип работы лазерного дальномера

Лазерный дальномер называют по-разному. Из-за умения измерять расстояние его окрестили электронной или лазерной рулеткой, хотя на самом деле традиционного для рулетки колеса в нем нет. Этим же объясняется и название лазерной линейки. Дальномеры бывают импульсные и фазовые. Принцип действия импульсных дальномеров схож с принципом работы эхолотов. При включении лазерного дальномера в нем генерируется лазерный луч и посылается излучателем до объекта, например до ближайшей стены комнаты (в звуковых дальномерах генерируется ультразвук). Луч отражается от объекта и поступает в приемник устройства.

По времени, которое проходит с момента передачи до приема луча, и определяется расстояние до объекта. Полученный сигнал обрабатывается микропроцессором умного устройства и передается на дисплей в понятном для восприятия виде. Фазовые дальномеры измеряют разность фаз волны (подробнее ниже). Для проведения замера достаточно включить функцию лазерного луча, навести дальномер на объект и нажать кнопку измерения расстояния. Расчет площади, объема и прочих характеристик также происходит при нажатии на предусмотренные для этого кнопки.

Функции лазерных дальномеров

Определение расстояния из разных точек отсчета

У лазерного дальномера есть несколько точек отсчета, что связано с особенностями измерения. Луч лазера исходит из корпуса прибора, так что при измерении расстояния от одной стены до другой придется учитывать длину этого корпуса. Чтобы не пришлось вести такие подсчеты в уме, в дальномерах настраивается точка отсчета. Она ведется от заднего торца устройства, от переднего торца или от упорной скобы (при ее наличии). Когда нужно узнать точную длину объекта, скобу выдвигают на 90 градусов (фактически цепляют за край объекта). Если нужно мерить из угла, то скобу выдвигают на 180 градусов, ведь сам прибор строго в угол не поместится.

Измерение площади и объема

Для измерения лазерным дальномером площади прямоугольника нужно определить его длину, ширину и нажать на специальную кнопку. Прибор рассчитает площадь фигуры и выведет результат на экран. Для определения объема параллелепипеда придется измерить его длину, ширину и высоту. Некоторые электронные рулетки умеют измерять углы, площади и объемы более сложных фигур. Такие измерения помогут быстро определить площадь пола, потолка, стен или узнать объем конструкции. Последнее потребуется, например, при строительстве бассейна или установке кондиционера, когда нужно знать объем воздуха кондиционируемых комнат. В некоторых приборах есть специальная функция маляра, которая складывает длины стен помещения и умножает на высоту, чтобы узнать общую площадь окрашиваемого или оклеиваемого обоями помещения.

Непрерывные измерения

У лазерных рулеток есть один минус по сравнению с обычными рулетками. В то время как мерной лентой легко отступить от стены на заданное расстояние, лазерной линейке нужна поверхность, от которой отразится луч. Для решения этой проблемы придумана функция непрерывных измерений. То есть если нужно отступить от стены, положим, на полтора метра, нужно включить эту функцию и постепенно отходить от стены. В это время прибор будет делать промеры через 1 секунду (зависит от настроек), что поможет отступить на точно заданное расстояние.

Измерения на основе вычислений

Если длину линии по каким-то причинам измерить прибором не получается, можно рассчитать ее по определенным формулам. Представим, что у помещения наклонная крыша. Тогда для определения длины наклонной линии понадобится не прямоугольник, а трапеция. Измерить три линии этой трапеции дальномером труда не составит, в то время как длину четвертой линии прибор рассчитает сам по функции трапеции.

Аналогично рассчитывается и высота до объекта, если напрямую измерить ее затруднительно. Тогда измеряется расстояние до этой точки по диагонали (гипотенуза) и по горизонтали (первый катет). По известной со школьного курса геометрии теореме Пифагора прибор рассчитает вертикаль (второй катет). Такой расчет возможен только для прямоугольных треугольников, то есть в случае вертикальных, а не наклонных поверхностей.

Определение минимума и максимума

Определить с помощью лазерной рулетки длину диагонали большой комнаты не так-то просто, поскольку нужно четкое попадание из угла в угол. Режим максимума помогает снизить риск ошибки и предполагает проведение нескольких последовательных замеров. Прибор ориентируется на первый замер и считает его наименьшим. Если при последующих замерах найдется большее значение, то оно и будет считаться длиной диагонали. Это делается из соображений, что длина диагонали всегда является наибольшей величиной из всех возможных длин помещения.

Режим минимума аналогичен предыдущему и снижает риски измерить расстояние не строго под прямым углом, а по диагонали. Например, нужно измерить расстояние от пола до потолка. Тогда в режиме минимума прибор найдет наименьшее из всех измеренных значений.

Виды лазерных дальномеров

По назначению лазерные дальномеры делят на бытовые и профессиональные. Первые чаще всего имеют небольшую (до 10 м) или среднюю (до 50 м) дальность измерения, и ограниченный функционал. Профессиональные электронные рулетки способны измерять расстояния более двухсот метров, имеют широкий набор функций и могут работать в сложных погодных условиях. Большая дальность необходима при возведении крупных объектов, измерении территории и в других случаях.

По области применения лазерные рулетки делятся на разные категории. Есть дальномеры для промышленности, военной сферы, геодезии, строительства. Есть гаджеты для рыбалки, охоты и даже для гольфа! Они отличаются друг от друга как по внешнему виду, так и по набору функций, так как призваны решать разные задачи. Например, качественный лазерный дальномер для охоты ориентирован на работу в условиях дождя, пыли, высокой влажности, мороза, умеет игнорировать траву, ветки деревьев и рассеянные в воздухе частицы вроде снежинок или дождинок.

По принципу работы бывают импульсные дальномеры и фазовые. Импульсные содержат встроенный таймер, с помощью которого определяют время отражения луча от объекта. На основании времени и скорости света рассчитывается расстояние. У импульсных лазерных рулеток мощный лазер, так что они могут измерять значительные расстояния, но обладают меньшей точностью по сравнению с фазовыми. Снижение точности связано с тем, что на расстоянии даже в несколько сот метров световой луч отражается слишком быстро (скорость света 300 тыс. км/с), что требует сверхточного таймера. Свое название импульсные рулетки получили из-за того, что в них луч лазера посылается импульсами.

В фазовых лазерных дальномерах луч посылается постоянно и модулируется сигналом определенной частоты. Отраженная от объекта волна фиксируется фотоприемником. Волна посылается в одной фазе, а отражается в другой, так что разность фаз и позволяет вычислить расстояние до объекта. Фазовые рулетки более точны, но из-за постоянной работы лазера теряют в мощности луча, потому используются в основном для измерения на небольших расстояниях.

Как выбрать лазерный дальномер

При выборе лазерного дальномера советуем определиться с теми задачами, для которых он приобретается. От этого будут зависеть и характеристики гаджета.Максимум и минимум измерений. Для дома подойдет лазерная линейка с дальностью до 30 метров. Но для измерений на улице или в больших помещениях имеет смысл покупать прибор с высоким максимумом (100 и более метров). Минимум связан с тем, что лазерный дальномер не может измерять маленькое расстояние, как обычная линейка. У одних приборов этот показатель составляет около полуметра, у других — только пять сантиметров (чем дороже, тем шире шкала измерений).

Количество точек начала отсчета. Отсчет можно вести от верхнего края электронной рулетки, нижнего края и скобы (см. выше). Чем больше точек отсчета, тем точнее измерения.

Функционал. Помимо функциональных возможностей (расчета площади, объема, непрерывных измерений, сохранения измерений в память и пр.) советуем обратить внимание и на наличие автоотключения, жидкостного уровня для точной установки прибора, возможности установки на штатив, наличие дополнительных функций (уклономера, видоискателя, цифрового уровня и пр.).

Длина волны и класс лазера. Чем короче длина волны, тем лучше видно луч. Измеряется эта величина в нанометрах. Класс лазера характеризует его мощность и безопасность для глаз. Чем выше класс, тем мощнее луч. Его лучше видно в сложных условиях, но и опасность повреждения глаз при попадании в них лазерного луча возрастает. Безопасным и наиболее распространенным считает второй класс, в то время как использовать дальномер с лазером третьего класса рекомендуется только в защитных очках.

Другие характеристики. Среди них диапазон рабочих температур, подсветка и звуковая индикация, комплектация (наличие USB-зарядки, штатива, сумки, ремешка, адаптера), степень защиты от ударов, влаги и прочего и габариты прибора.

Лазерные дальномеры — устройства для измерения расстояния с широкой сферой применения

Дальномеры при работе постоянно излучают сигнал, частота которого не превышает 500 МГц. Волна имеет неизменную длину (500-1100 нанометров). Фотоприёмник принимает отражающийся от объекта импульс. Расстояние определяется на основании расчёта разницы между изначальной и конечной фазами сигнала. Такие приборы обеспечивают высокую точность измерений при удалённости объекта не более 1 км.

Сфера применения

Строительство.
Некоторые виды геодезических работ.
Сканеры.
Робототехника.
Навигация.
Геодезия.
Военное дело.
Астрономия и т.д.

Характеристики прибора

Вне зависимости от того, какими дополнительными опциями оснащён лазерный дальномер, он обладает следующими характеристиками:

Диапазон измерений (показывает максимальное расстояние, на котором прибор может измерить параметры объекта с точностью, заявленной производителем. У современных моделей этот показатель достигает 100 м).
Точность (допустимая погрешность в измерениях. Обычно находится в пределах 3 мм).
Питание. Обычно осуществляется от элементов АА или ААА (так называемых «пальчиковых» или «мизинчиковых» батареек). Некоторые модели питаются от аккумуляторов или элементов питания нестандартных типов, однако лучше выбрать прибор на классических батареях, которые без труда можно найти в магазине.

Масса. Современные компактные дальномеры весят до 150 грамм. Более тяжёлые модели неудобны в использовании, особенно если с прибором приходится работать постоянно.

Дополнительные функции

Наиболее популярными являются следующие дополнения:

Уровень (с его помощью можно определить отклонения плоскостей по вертикали и горизонтали).
Угломер (в совокупности с уровнем позволяет производить одновременно несколько измерений).
Защита от пыли и влаги. Дальномеры являются точными электронными устройствами. Попадание внутрь пыли или влаги может привести к выходу его из строя. Защищёнными корпусами оснащаются практически все современные модели. Однако если прибор планируется эксплуатировать в неблагоприятных условиях, рекомендуется выбрать вариант с повышенной защитой. Дополнительно можно приобрести специальный чехол.

Подсветка. Даже на дорогостоящих моделях со множеством дополнительных опций иногда можно встретить монохромный дисплей и клавиатуру без подсветки. Такие приборы не очень удобны в эксплуатации. Лучше выбрать устройство с активируемой либо постоянной подсветкой и цветным дисплеем.
Дальномер, оснащённый этой функцией, можно подключить к смартфону, планшету или ноутбуку для сохранения, анализа и передачи данных. Если выполнять все эти действия вручную, темп работы существенно снизится.

Критерии выбора лазерного дальномера

Главное, чтобы прибор мог справиться с поставленной задачей. Чтобы не ошибиться, рекомендуется обратить внимание на несколько важных факторов.

Место проведения измерений

При ярком солнечном свете лазерный луч можно визуально распознать на расстоянии до 10 м. Для замеров на более дальних дистанциях в дальномер должен быть встроен оптический или цифровой визир. При работе на больших открытых площадках следует выбирать устройства с повышенной дальностью и точностью. В помещениях можно использовать любую модель.

Точность и диапазон

Стандартные дальномеры обеспечивает точность 1-3 мм на расстоянии от 50 см до 100 м.

Условия

Уровень защиты большинства современных дальномеров — IP54. Первая цифра обозначает степень пыленепроницаемости. Показатель 5 говорит о том, что попадание пыли внутрь корпуса в малых количествах не исключается, однако работе прибора это не помешает. Вторая цифра – защита от влаги. Дальномер с уровнем 4 вряд ли выдержит полное погружение в воду, однако вполне может работать под дождём и брызгами.

В большинстве случаев таких параметров бывает достаточно для бесперебойной работы устройства. Однако если на площадке в большом количестве присутствует мелкая пыль или на прибор может попасть вода, рекомендуется выбрать модель с усиленной защитой либо купить специальный чехол.

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений.

Основные элементы строительного дальномера

Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
Оптический отражатель — принимает отражённый луч.
Компьютерный преобразователь или микропроцессор.

Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
Фиксатор дальномера.
Оптический прицел — позволяет направить луч точно в нужное место.
Пузырьковый уровень. Строительный лазерный дальномер: выбор и эксплуатацияПузырьковый уровень, встроенный в лазерный дальномер, позволяет устанавливать прибор ровно на поверхности

В строительных лазерных дальномерах есть блокнот и калькулятор. Прибор сам будет производить вычисления и сохранять данные в памяти.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер. Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Видео: принцип работы лазерного дальномера

Применение и функции лазерного дальномера

С помощью лазерной рулетки можно рассчитать объём, вычислить площадь помещения, замерить сложные недоступные отрезки, определить длину ската крыши и угол его наклона, найти площадь стены с наклоном у потолка, а также её диагональ.

Дополнительные функции некоторых современных дальномеров

Подсветка.
Ватерпас или пузырьковый уровень. Это приспособление чаще всего устанавливают на строительных лазерных рулетках. Оно поможет определить, ровно ли располагается прибор на поверхности.
Визир — специальное устройство, приближающее точку, до которой ведётся измерение. Функция работает аналогично цифровому увеличению (зуму) на видеокамерах и особенно актуальна для работы на больших расстояниях.
Дисплей с цветным экраном.
Измеритель температуры воздуха. Допустимые погодные условия для использования каждого прибора указаны в инструкции. В любом случае при работе на морозе необходимо дать устройству некоторое время на адаптацию к окружающей температуре.
Датчик для измерения наклона в пределах до 45°. Он нужен для проведения расчёта угла ската крыши, наклона навеса и других аналогичных операций. Лазерный дальномер со встроенным датчиком измерения угла наклона позволяет вычислять расстояния на криволинейной поверхности
Индикатор уровня зарядки батареи.
Функция Bluetooth.

Трекинг — непрерывное измерение расстояний. При перемещении дальномера трекинг производит замеры не один, а несколько раз с определённой периодичностью и показывает получаемые результаты. Такая опция необходима для того, чтобы отмерить нужную длину конструкции или помещения.
Различные математические функции.

Работа с лазерной рулеткой

Установить и зафиксировать прибор в точке начала измерений.
Включить дальномер при помощи специальной кнопки.
Выбрать нужную точку отсчёта. Во многих моделях для удобства встроена возможность выбора точки — от передней части корпуса прибора или от задней. Такая функция нужна для определения расстояния без учёта размеров корпуса. Некоторые устройства также оснащены специальными скобами, позволяющими проводить измерения в неудобных местах. Точку отсчёта в них можно выбрать от края корпуса либо от самой скобы.

Выбрать необходимые единицы измерения.
Начать измерения, нажав функциональную кнопку.
Просмотреть результат на дисплее прибора.

Например, если нужно определить расстояние от одной стены до другой, необходимо провести следующие действия:

Установить прибор на одной стене.
Убедиться, что прибор зафиксирован ровно на поверхности и плотно у стены.
Назначить точкой отсчёта прижатую часть корпуса. Это позволит учесть в расчётах толщину самой рулетки.
Включить функцию начала замеров.
Посмотреть полученные результаты на экране. Для того чтобы измерить необходимое расстояние, нужно приложить прибор к стене и нажать функциональную кнопку — все остальные действия прибор произведёт сам.

Для получения более точных расчётов не рекомендуется держать прибор в руках при измерении. Запрещается направлять лазерный луч прибора в лицо, потому что он может обжечь сетчатку глаза.

Видео: как пользоваться лазерной рулеткой

Правила эксплуатации дальномера

Лазерную рулетку следует эксплуатировать согласно технической инструкции.
Нельзя допускать попадания влаги и грязи в прибор, а также перегрева и переохлаждения дальномера.
Необходимо беречь прибор от падения и ударов.
Проводить ремонт дальномера следует только в специальных мастерских.
Хранить лазерный дальномер рекомендуется в специальном чехле.

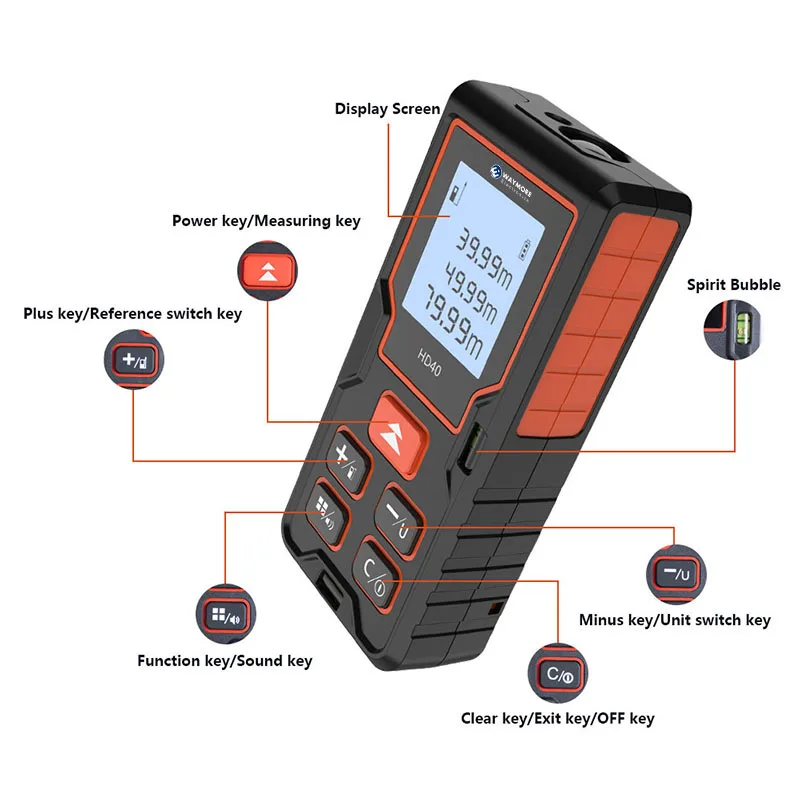

Устройство компактного лазерного строительного дальномера

Устройство лазерного дальномера состоит из следующих узлов:

Схема работы лазерного дальномера

Излучатель – он генерирует луч и отправляет его в нужную точку.
Отражатель – он необходим для приема, отраженного от объекта луча.
Микропроцессор, для выполнения необходимых расчетов.
Предустановленная программа необходимая для обработки полученных при замерах данных.
Прицел, позволяющий направить луч в необходимое место.
Уровень, с помощью которого прибор можно строго выставить в горизонтальной или вертикальной плоскости.

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.

2. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 11 чел.
Средний рейтинг: 4.3 из 5.

Лазерный дальномер – Optics Trade Blog

Дальность не угадывается, а измеряется

Лазерный дальномер является очень современным охотничьим аксессуаром, хотя он используется в охотничьих кругах всего около двух десятилетий. Ранее это оборудование использовалось только в военных целях и не было доступно широкой публике. Цель лазерного дальномера во время охоты – только одна, и – точно определить расстояние до животного / цели , чтобы мы могли получить наиболее подходящие шансы на точное попадание. Зная дистанцию, стрелок может точно учесть падение пули.

Современные лазерные дальномеры обычно показывают нам угол наклона и эквивалентную горизонтальную дальность , что очень важно при охоте в горах. Охотникам, обладающим знаниями, опытом и подходящим снаряжением для дальней стрельбы, обязательно нужен лазерный дальномер. Выстрелы по дальним целям без этого оборудования являются более или менее слепыми выстрелами, а не продуманными и обдуманными. Определение цели на ощупь обычно сопровождается большими ошибками, которые можно быстро предвидеть с помощью дальномера. В одной из наших предыдущих статей было описано, насколько сложно стрелять на большие расстояния, однако в этой статье более подробно будет представлен лазерный дальномер и его особенности. Это будет полезно при выборе правильного лазерного дальномера.

Принцип использования

Принцип использования лазерных дальномеров объяснить достаточно просто; Дальномер сначала посылает лазерный луч, а затем фиксирует отражение этого луча от объектов на подходящем датчике . При достаточно точном измерении времени между подачей лазерного луча и приемом его отражения легко рассчитать расстояние до объекта, от которого отражается лазерный луч. Конечно, использование современных лазерных дальномеров несколько сложнее, так как разные производители с разработкой отработали основной принцип использования и добились большей его точности и надежности. Стоит упомянуть о разнице между лазерными дальномерами гражданского и военного назначения. Эти гражданские устройства имеют встроенный лазер с маркировкой «9».0006 класс 1 », что означает, что его мощность не превышает предела, который был бы вреден для глаз . Максимальная дальность действия гражданских лазеров составляет около 3000 метров и не вредна для здоровья человека или животных. Большинство лазеров дальномеры отображают расстояния в метрах или ярдах

Фактический диапазон измерения

Лазерный луч в идеальных условиях может распространяться без изменений очень далеко, но его диаметр увеличивается с расстоянием в атмосфере, а также его сила уменьшается из-за столкновений с примесями в атмосфере. воздуха, поэтому все лазерные дальномеры имеют ограниченный диапазон измерения . Диапазон измерений зависит от многих различных параметров – мощности лазерного луча, чувствительности датчика, частоты лазерного луча и многих других технологических параметров. В целом более дорогие и технологичные дальномеры имеют больший диапазон измерения, чем более дешевые. Последние, в любом случае, используют ложные подходы к продажам, поскольку многие более дешевые дальномеры часто имеют гораздо более высокие значения в своих тегах, чем их реальный диапазон измерения. Следует также отметить, что для достижения максимальной дальности измерения необходимо измерять расстояние до объектов с большой отражающей поверхностью, таких как дома, крупные камни и т.п. В случае измерения расстояния до более мелких объектов, таких как дичь, эффективная дальность каждого устройства уменьшается. Чем меньше поверхность, тем меньше лазерных лучей отражается .

Методы измерения: по первому объекту, под дождем, непрерывный
Большинство лазерных дальномеров можно настроить на возможность различных способов измерения расстояния до наблюдаемых объектов. Последнее особенно важно в определенных ситуациях, потому что может быть измерено неправильное расстояние, что может привести к ненужному травмированию игры. В базовом режиме лазерные дальномеры измеряют расстояние до наблюдаемого объекта, от которого отражается большинство лазерных лучей. Конечно, бывают случаи, когда мы хотим измерить расстояние до животного или цели, которая стоит на лугу перед лесом. В это время больше лазерных лучей будет отражаться от большого фона, чем от небольшого объекта на переднем плане, и лазерный измеритель будет отображать неверные измерения, если не выбран правильный метод измерения. В основном все лазерные измерители имеют Английский как основной язык меню и настроек . Метод, который позволяет измерять расстояние до первого объекта, а не самого большого объекта, называется « приоритет первой цели ». Приоритет первой цели используется на охоте и в гольфе. Очень частым случаем, который также требует изменения метода измерения, является использование лазерного дальномера во время дождя. Самые современные и дорогие лазерные дальномеры уже позволяют автоматически настраивать способ измерения расстояний в дождь в течение более дешевые еще нужно вручную настроить режим работы при дожде . Существуют также некоторые другие способы работы с лазерными дальномерами, которые обычно можно настроить, но они не обязательны для охотничьих целей. Необходимо упомянуть метод непрерывного измерения, который дает расстояние без перерыва, даже если мы не фокусируемся только на одном объекте, а дальномер перемещается во время измерения. Этот режим работы называется « режим сканирования ».
Измерение наклона
Охотничьи лазерные дальномеры предназначены в первую очередь для определения дистанции до дичи перед стрельбой на дистанциях где необходимо учитывать значительное падение пули . В горах при знании фактического расстояния также необходима информация о наклоне линии измерения. Подробнее о том, как считать наклон при дальней стрельбе, рассказано в одной из предыдущих статей “ Оптика для дальней стрельбы 9″. 0007». Усовершенствованные лазерные дальномеры также позволяют измерять угол наклона и также дают угол наклона в угловых градусах на расстоянии. С дополнительным программным обеспечением (баллистическая программа) такие измерения также дают эквивалентное горизонтальное расстояние ( EHR-эквивалент горизонтального диапазона ) до цель или дичь С EHR стрелок учитывает только горизонтальную составляющую дистанции до цели/дичи
Типы лазерных дальномеров
Рисунок 1
Лазерные дальномеры для охоты всегда принципиально добавляются к оптическому устройству. В отличие от других лазерных дальномеров, применяемых в лесном хозяйстве, строительстве и др., при охоте принципиально важно, чтобы дальномер выдавал расстояние до объекта (дичи, мишени и т.п.), которое стрелок видит через оптический прибор. Охотничьи дальномеры имеют внутренний дисплей для отображения измеренного расстояния (в поле зрения), а не снаружи корпуса. На рис. 1 показаны оба варианта внутреннего отображения измеренного расстояния, а именно прозрачный вид и отображение расстояния в темной рамке внизу поля зрения. Охотничьи дальномеры чаще всего добавляют к монокулярам, биноклям или оптическим прицелам.

Монокуляры с лазерным дальномером
Рисунок 2
Первый монокуляр с дополнительным лазерным дальномером был выпущен компанией Leica в 2000 году , и с тех пор это самая распространенная и популярная форма лазерного дальномера. Практически все лазерные дальномеры этого типа имеют отдельную оптическую часть и лазерную измерительную часть, что видно на рисунке 2. Последняя не влияет на оптическое качество соединения, предназначенного для наблюдения, как это возможно у некоторых других форм дальномеров. охотничьи лазерные дальномеры. В большинстве этих устройств оптическая часть имеет 6-кратное увеличение и объектив с диаметром объектива от 20 до 32 мм . Более продвинутые монокуляры с лазерным дальномером позволяют измерять угол наклона, баллистическую программу и измерять расстояние до объектов до 2500 метров . Основными преимуществами дальномеров этого типа являются их небольшие размеры и доступная цена.
Бинокль с лазерным дальномером
Рисунок 3
Первый лазерный дальномер входил в состав Leica Geovid 7×42 бинокль 1992 года выпуска. Тем не менее, эти устройства не так быстро распространялись на рынке, как монокуляры с лазерным дальномером. Основной причиной были их размер, вес и гораздо более высокая цена. Из-за стремления к минимально возможным размерам многие из этих устройств имеют лазерную систему, встроенную внутрь оптической части. Через эти же линзы проходит видимый свет, позволяющий вести наблюдение, и лазерные лучи, позволяющие измерять расстояние. В таких биноклях к конструкции линз и призм добавлены элементы лазерной измерительной системы. Хотя такая конструкция способствует уменьшению размера, часто очень серьезно ухудшаются оптические свойства бинокля. Чаще всего изображение в таких биноклях имеет слегка желтоватый или синеватый оттенок, а светопропускная способность значительно хуже. Большинство биноклей с добавленным лазерным дальномером имеют более темное изображение и использование их в сумерках ниже среднего. Тем не менее, такой бинокль также является существенным преимуществом для охотника, так как нет необходимости носить с собой на охоте два предмета снаряжения (бинокль и монокуляр с дальномером). Это также самый простой и быстрый способ измерить расстояние между наблюдениями за игрой. Бинокль с лазерным дальномером показан на рис. 3.
Нужна помощь в выборе правильной пары биноклей LRF?
Рисунок 1: В левой части показано, как отображается измеренное расстояние в центре поля зрения, что чаще всего встречается в монокулярах и биноклях со встроенным лазерным дальномером. Справа показано, как обычно отображается отображение дистанции для прицелов со встроенным лазерным дальномером, в нижней части поля зрения.
Рис. 2. Монокуляры с дополнительным лазерным дальномером обычно имеют лазерный измерительный комплект, установленный под оптическим компаундом, через который пользователь наблюдает за удаленными объектами во время измерения.
Рисунок 3: Бинокль с добавленным лазерным дальномером имеет кнопку или несколько кнопок для измерения расстояния и установки режима работы на центральном «мостике».
Оптические прицелы с лазерным дальномером
Оптические прицелы с дополнительным лазерным дальномером последовали вскоре после того, как были представлены первые подобные наблюдательные бинокли. Первый оптический прицел этого типа был представлен Swarovski , модель LRS 3-12×50 в 1997 году . В дальнейшем развитие таких прицелов шло в основном по двум направлениям. Многие производители решили выпускать недорогие оптические прицелы, в оптическую конструкцию которых добавлена лазерная измерительная система. Этот подход, однако, обеспечивает меньшую массу, меньшие размеры, а также более низкую цену, но из-за электронного лазерного оборудования в оптической конструкции они обладают худшими оптическими свойствами и худшим светопропусканием. Престижные европейские производители выпускают прицелы, в которых лазерный измерительный прибор отделен от оптической системы. Такие прицелы обладают такими же хорошими оптическими свойствами, как и обычные, и в то же время обладают всеми преимуществами знания дистанции стрельбы. В общем, стрельба на дальние дистанции с помощью такого рода лазерных дальномеров намного проще, так как расстояние стрельбы можно определить в поле зрения. На рис. 4 показаны два таких прицела: прицелы с внешним лазерным компаундом и прицелы с лазерной измерительной системой, встроенной в конструкцию оптической линзы. Большинство оптических прицелов, однако, позволяют вам измерять расстояние, но вам все равно придется вручную устанавливать сетку на турелях. Исключение составляет 9.0006 Модель Burris Eliminator , которая перемещает точку прицеливания за счет изменения подсветки сетки.
Заключение и рекомендации
Рисунок 4
Лазерный дальномер сегодня является незаменимым помощником для всех охотников, которые часто решаются на дальнюю стрельбу. Стрельба на дальние дистанции не может быть точной и этичной, если мы не знаем расстояние до дичи, которую хотим добыть. Конечно, как и во всех других областях, здесь вечный вопрос , как выбрать наиболее подходящий лазерный дальномер 9.0007 . Безусловно, бинокли и, в частности, оптические прицелы со встроенным лазерным дальномером — лучший выбор для простого использования. Тем не менее, есть довольно много ограничений, которые необходимо упомянуть. В настоящее время достойными оптическими свойствами обладают только самые дорогие бинокли, бинокли европейского производства и оптические прицелы этого типа. Для большинства американских, японских и китайских изделий этого типа все же лучше подбирать отдельные компоненты и иметь отдельно лазерный дальномер в виде монокуляра, а также классические бинокли и классические оптические прицелы. Монокуляры с добавленным лазерным дальномером имеют такое же (даже самое дешевое) оптическое и лазерное соединение, и поэтому обычно менее проблемны при слабом освещении картинки и неестественных цветах. Из-за их небольшого размера их очень легко положить в небольшой карман, и они могут быть очень полезным инструментом на охоте.
Рисунок 4: С левой стороны находится прицел с внешним лазерным измерительным устройством, прикрепленным к боковой стороне корпуса, а с правой стороны находится прицел, в оптическую конструкцию которого добавлена лазерная прицельная часть. В таких прицелах лазерные лучи и видимый свет проходят через одни и те же линзы.
Автор:
Teodor Štimec
— опытный автор в области спортивной оптики. Он пишет статьи и обзоры о биноклях, зрительных трубах, прицелах, стрельбе на большие расстояния и на другие темы для таких журналов, как Lovec и блог Optics-Info.com. В настоящее время он является членом команды Optics Trade.
View All Posts
5 главных причин использовать дальномер для гольфа –…
Дальномер для гольфа необходим для улучшения вашей игры. Если вы новичок в мире гольфа, позвольте нам объяснить, что делает дальномер для гольфа, и некоторые причины, по которым вам следует использовать его, чтобы повысить уровень своей игры в гольф.
Дальномер для гольфа помогает игроку в гольф оценить расстояние и точность удара. Оценка поможет улучшить их игру, сообщив игроку в гольф, насколько сильно он должен бить по мячу. Есть два типа дальномеров: GPS и лазер; оба имеют свои преимущества.
GPS-дальномер использует сигналы различных спутников для определения расстояния между вами и вашей целью. Некоторые говорят, что GPS-дальномеры быстрее лазерных. Но следует также отметить, что они не столь точны.
Лазерные дальномеры используют лазерный луч для определения расстояния между вами и вашей целью. Дальномер использует время, необходимое лазеру, чтобы отразиться от него, чтобы определить прицел. Новички в гольфе и опытные ветераны согласны с тем, что лазерные дальномеры более точны, чем GPS-дальномеры.
В этом посте мы сосредоточимся на лазерных дальномерах для гольфа и на том, почему они вам нужны. Вот пять основных причин, по которым вам нужен дальномер для гольфа, независимо от того, новичок вы или профессионал.
#1 Это избавляет от необходимости угадывать
Теперь вы можете подумать, что можете определить расстояние до цели, используя маркеры-флажки. Хотя эти маркеры, безусловно, помогают, они не дают нам точного представления о том, как далеко они находятся.
Дальномер для гольфа точно измерит расстояние между вами и лункой. Это устранит часть работы по угадыванию, необходимой для определения того, как вы должны ударить по мячу. Вы также можете использовать измерение, чтобы помочь оценить и улучшить свои навыки. Попробуйте лунку с дальномером и без него; посмотрите, улучшится ли ваша точность, когда вы его используете.
#2 Это ускоряет вашу игру
Мы все можем согласиться с тем, что когда мы пытаемся потренироваться на грине, мы не хотим, чтобы это занимало весь день. И мы также знаем, что угадывание при оценке расстояния может занимать больше половины игры. Лазерный дальномер для гольфа здесь, чтобы спасти положение в этом аспекте.
Ваша игра пролетит незаметно, если вы избавитесь от угадывания. Дальномер сможет быстро определить, насколько далеко находится отверстие. Как только вы определите расстояние, возьмите правильную клюшку и приступайте к замаху. Играйте в тренировочные игры без стресса.
#3 Он информирует вас о том, какую клюшку использовать
Когда вы новичок в мире гольфа, может быть трудно определить, какую клюшку использовать в какое время. Знание и использование правильной клюшки может значительно улучшить вашу игру. Чтобы знать, какую клюшку использовать, вы должны знать, как далеко находится лунка. Вы можете быстро вытащить дальномер, чтобы определить это.
Какое расстояние между вами и дырой? Должны ли вы использовать утюг, дерево или клюшку? Точность вашего лазерного дальномера обязательно даст вам знать. Наблюдайте за своей игрой и улучшайте ее с помощью одного небольшого гаджета.
#4 Удобно использовать и носить с собой
Согласитесь, дальномер для гольфа звучит довольно круто. Но вы можете быть обеспокоены тасканием с собой другого оборудования. Что ж, мы здесь, чтобы сказать вам, чтобы вы не беспокоились, дальномеры легко носить с собой. Небольшой и компактный дизайн практически не увеличивает вес вашего груза.
Лазерные дальномеры для гольфа по размеру имитируют небольшие видеокамеры и могут носиться на запястье. Большинство дальномеров также поставляются с небольшим компактным футляром для переноски, который можно положить в сумку для гольфа. Если вы все еще находите это неудобством, есть некоторые GPS-дальномеры, которые крепятся к головным уборам. Вы также можете найти те, которые вы носите как часы.
#5 Это улучшит ваши общие навыки
Независимо от того, являетесь ли вы опытным профессионалом или новичком в гольфе, каждый хочет улучшить свои навыки. Есть несколько способов сделать это. И мы все можем согласиться с тем, что практика имеет решающее значение для улучшения. Но есть небольшие гаджеты, которые увеличивают пользу от наших тренировочных игр. Лучшим примером этого является дальномер для гольфа.
Поднимите свою короткую игру и броски с ти на новый уровень. Всегда есть возможности для улучшения. Возможность определить правильный клуб и под каким углом вы должны ударить по мячу, является обязательным для всех игроков в гольф. Лазерный дальномер для гольфа поможет вам в принятии решений.
Подойдет любой дальномер для гольфа, но наш дальномер ProVision для гольфа — лучший из существующих. Мы разработали наш дальномер таким образом, чтобы он был точным, универсальным и простым в использовании. Мощный 8-кратный зум и три режима делают его точным и удобным для пользователя.
Режим наклона был в восторге и может определить, как он влияет на ваше расстояние. Режим поиска кеглей предназначен для вертикальных целей, а режим быстрого измерения — для широких целей.
Вы можете взять его с собой куда угодно. Он легкий и эргономичный, имеет удобный ремешок на запястье для переноски. Он также поставляется с футляром для переноски и салфеткой из микрофибры, чтобы защитить его от пыли и безопасно.
