Мой опыт использования лазерного гравера / Habr

Привет, Geektimes! Пишет студент института ИТМО программы «лазеры для информационно-коммуникационных систем». Этим летом у меня появился шанс поработать с лазерным гравером. Хочу поделиться своими наблюдениями по этому поводу и описать свою работу.

Сначала про сам аппарат — табличка с обратной стороны говорит:

— Machine Name: Fiber Laser Machine
— Model: LP-FLM 50
— Manufacturer: LaserPower Technology (Suzhou) Co., Ltd.
— Power Supply: AC220V, 50/60hz
— Программное обеспечение станка — Ezcad 2.0.

Прогуглив модель, по первой ссылке про него можно найти больше информации:

— Мощность: 50 Вт
— Длина волны: 1064
— Маркировка площадь: 110ммx110мм, 200ммx200мм, 300ммx300мм
— Минимальная ширина линии: 0,03 мм
— Минимальный размер символов: ≤0.05 мм
— Скорость маркировки: ≤7000 мм/с
— Ширина импульса: ≤60микро с
— Охлаждение: охлаждение воздухом
— Требование к питанию: однофазный, переменный ток 220В, 50/60Гц

Особенности:

Станок оснащен лазерным источником с длительным сроком службы. Он не требует расходников, подходит для глубокой гравировки. Высокая скорость, точность и качество маркировки.

Применение:

Лазер может наносить логотипы, символы, серийные номера, штрих-коды или QR-коды на металл (углеродистая и нержавеющая сталь, алюминий, медь, латунь, цинк и т.д.) и некоторые неметаллы (пластик, резина, кожи, бумаги и т.д.).

Мне предложили провести эксперименты по нескольким направлениям, проработать несколько мини-проектов:

  1. Изучение воздействия лазера при изменении трех его параметров (мощность, частота модуляции, скорость).
  2. Создание печатной платы.
  3. Генерация\воплощение идей для создания изделий под заказ.

Обработка металлов в разных режимах


Хотелось понять, как отдельные параметры лазерного гравера влияют на глубину прожига. Изначально гравировка в глубину не особо шла, делал много проходов, уменьшал шаг штриховки, но ничего не помогало. Оказалось, что обрабатываемая поверхность просто была не в фокусе. После регулировки высоты источника излучения дело пошло.

В Ezcad я нарисовал квадрат и сделал тройную штриховку. Все три слоя с одинаковым шагом 0.01 и разницей в наклоне: у первого слоя 0 градусов, у второго 45, у третьего -45.

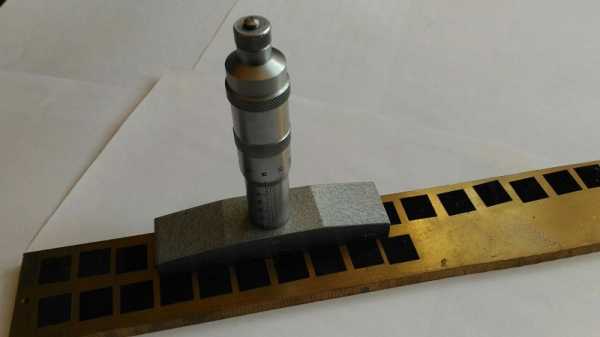

После прожига с помощью микрометра была замерена глубина участков подвергшихся лазерному излучению.

По итогам составлены графики зависимости глубины от изменяемой величины (мощность, скорость, частота модуляции). Графики получились очень даже логичными:

Чем выше частота модуляции, тем больше воздействия лазера на поверхность, значит больше глубина.

Чем выше скорость луча, тем меньше воздействия лазера на поверхность, значит меньше глубина.

Самый логичный график, чем больше мощность тем глубже.

Создание печатной платы

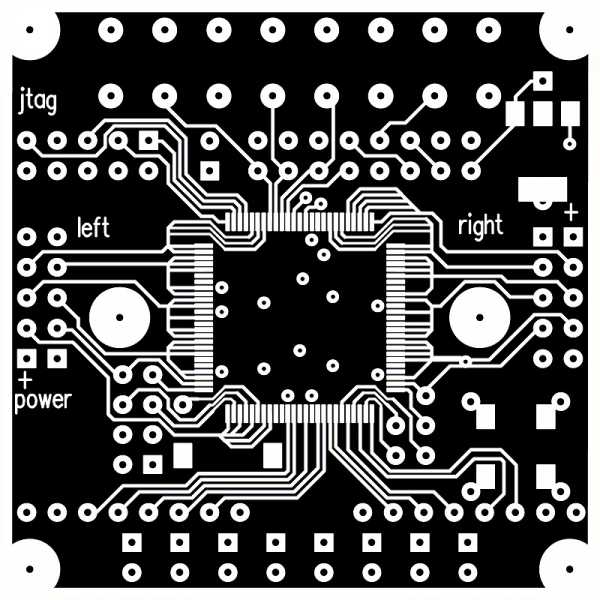

Я решил сделать плату марсоход. Для этого создал инверсное изображение .bmp-формата.

Изначальная идея состояла в том, чтобы выжечь медь с поверхности, оставив дорожки. Хотел снимать медь послойно малой мощностью. Думал, что после 5-10 проходов прожига останется чистый гетинакс.

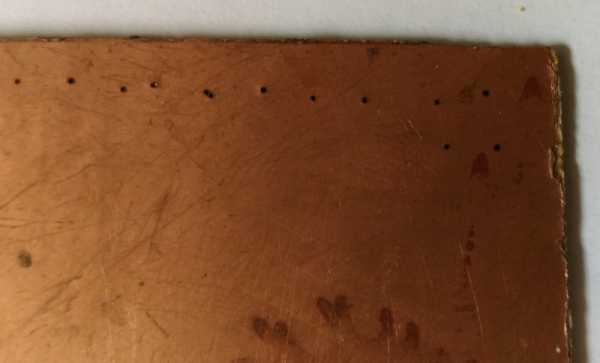

От этой идеи пришлось отказаться, так как при воздействии лазера на медь в определенный момент фольга прожигалась, и начинал испаряться гетинакс.

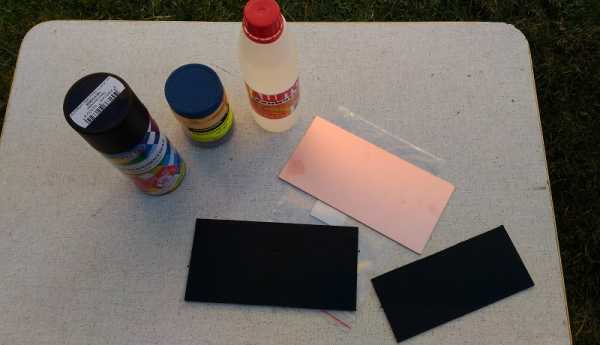

Возникла идея покрыть пластины краской и сжигать ее. Правда в этом случае теряется желаемая технологичность, ведь в этом случае придется выполнять обычную операцию травления платы хлорным железом.

Первые платы были с пятнами.

Скорее всего при испарении краски дым, задерживающийся над рабочей поверхностью, рассеивал луч. При втором проходе от пятен не осталось и следа.

Однако, здесь нас и поджидала следующая проблема, скрытая в конструкции аппарата. Лазерный луч отклоняется системой двух зеркал. И чем дальше от центра, тем большее получается искривление изображения.

На пластине должны были получиться перпендикулярные прямые (увы, нет). Это, конечно же, непозволительно для печатной платы. Покопавшись в настройках программы, было найдено специальное диалоговое окно учета и коррекции этого искривления.

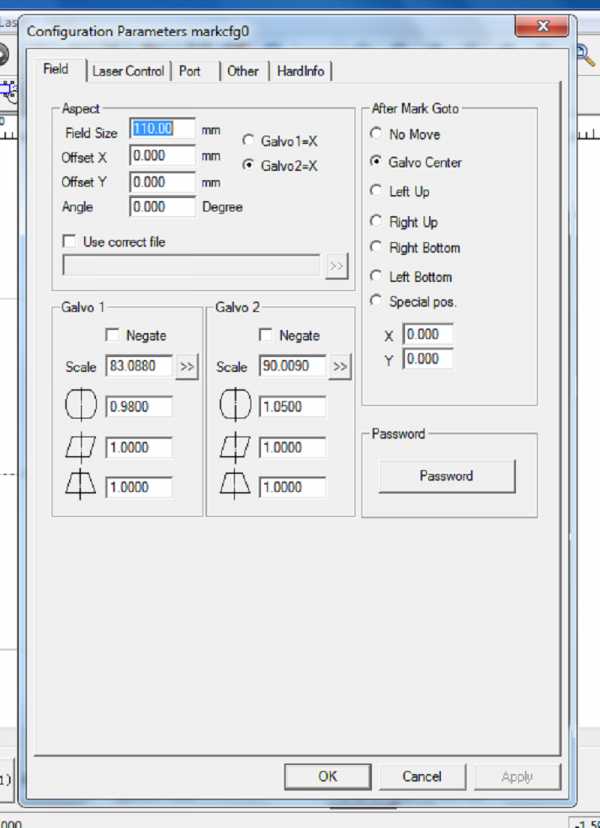

Изменением параметров в программе искривления были сведены к минимуму. Также пытался прожигать отверстия в плате.

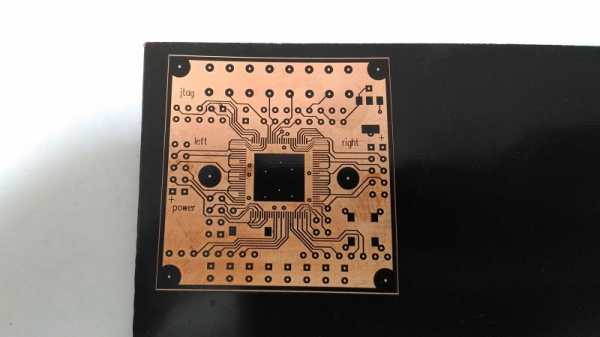

Сначала были неаккуратные края, потом началось получаться чище. В итоге получил отверстие с одной стороны чистое, с другой нет. Если тщательнее подобрать режимы, то получатся красивыми обе стороны. Однако, чуть позже работа над платой была приостановлена из-за надвигающейся проблемы стыковки двух поверхностей платы top/bottom. Но эту работу думаю продолжать.

Генерация\воплощение идей для создания изделий под заказ


Возникла идея печати изображений на ложках. Были куплены чайные и столовые ложки из нержавейки. Я создал для них векторное изображение. Поискал красивые рамки для вензелей, взял несколько идей и создал свою рамку в Corel Draw. При отсутствии опыта работы с этой программой получилось за 30-45 минут разобраться и перерисовать изображение (для столовой ложки).

Так прошло мое первое знакомство с лазерным гравером, 2 пункта из 3 выполнены. Если будут вопросы или идеи, пишите в комментарии.

habr.com

Какой лазерный гравер выбрать

Гравировка — это метод декорирования и идентификации изделий, пришедший к нам из далекой древности. Несмотря на массу других способов украшения, гравирование поверхностей до сих пор остается одним из самых востребованных. Полученные изображения придают вещам эффектность, эксклюзивность и статусность.

Гравировка может осуществляться вручную, при помощи фрезера, с использованием пескоструйной обработки и т. д., однако такие процессы либо занимают много времени, либо не отличаются качественным конечным результатом. Единственным оборудованием, которое показывает оптимальное соотношение скорости и качества работы является лазерный гравер — универсальный станок, который может не только воспроизводить изображения на любой поверхности, но и резать ее при необходимости или наносить сквозные отверстия. Такие аппараты используют в ювелирном и рекламном деле, при выпуске сувенирной продукции, для создания печатей и штампов и еще во множестве направлений.

Лазерный гравер позволяет получить максимальную степень детализации изображений с сохранением высокого разрешения

Ключевые достоинства лазерных гравировщиков

  • Высокий уровень детализации при воспроизведении любых изображений, вплоть до фотографических. Это объясняется тем, что оборудование такого плана обеспечивает максимальную точность при позиционировании инструмента над поверхностью при любой скорости его перемещения. Еще одним фактором является диаметр луча, который имеет крайне малые размеры (около 0,01 мм), что позволяет ему без погрешностей выжигать на поверхности мельчайшие элементы узора.
  • Отсутствие механического и термического воздействия на поверхность изделия исключает появление царапин и прочие деформации. Несмотря на то, что лазерный инструмент представляет собой сфокусированный высокотемпературный поток, разогрев материала происходит строго в зоне реза, соответствующей диаметру луча.
  • Исключительно высокая скорость гравировки (до 7000 мм/с), в несколько раз превышающая этот показатель в сравнении с фрезерным оборудованием, и в сотни раз в сравнении с ручным методом. При этом, как уже упоминалось, качество работы остается безупречным.

Как выбрать лазерный гравер

Перед приобретением станка для лазерной гравировки необходимо определиться с некоторыми аспектами, влияющими на дальнейшее качество и эффективность работы. Основными из них являются:

  • Материал для работы

Фактически, этот пункт является определяющим при выборе устройства. Несмотря на то, что лазерное оборудование считается «всеядным», то есть, может работать с очень широким спектром материалов, есть поверхности, которые не под силу некоторым типам станков. В первую очередь, речь идет о металлах. Для их гравировки не подойдут углекислотные аппараты, так как луч, сформированный в газовой среде, отражается от металлических поверхностей, вместо того, чтобы погружаться в них.

Нанесение изображения на металлические поверхности возможно только при помощи оптоволоконных лазерных аппаратов, длина волны у которых составляет 1,06 мкм

Для работы с металлами и некоторыми видами пластиков используют волоконные граверы, создающие лазерный поток в процессе диодной накачки оптоволокна (в большинстве моделей используется иттербиевое). Этот тип устройств характеризуется высокой интенсивностью излучения и очень точной фокусировкой. Кроме того, волоконные станки отличаются намного более продолжительным сроков эксплуатации (100 000 часов). Однако сами по себе они довольно дорогие, а замена вышедшего из строя излучателя практически сопоставима по цене со стоимостью самого устройства.

Если же планируется гравировать с фанеру, оргстекло, камень и прочие твердые поверхности, следует приобретать граверы с газоразрядной трубкой. Они генерируют стабильный и качественный луч, имеют посильную стоимость и потребляют значительно меньше электроэнергии в сравнении с волоконными.

  • Рабочая поверхность

Для гравировки небольших изделий и заготовок вполне достаточно настольных устройств с зоной обработки 15×15 см. Такие аппараты, в силу своей легкости и компактности, могут использоваться даже дома. Для работы с более габаритными поверхностями подойдут граверы с рабочим полем 20×20 или 30×30 см.

Важный пункт, во многом определяющий выбор лазерного гравера. Чем выше мощность, тем быстрее луч будет справляться с процессом гравирования. При выпуске штучных изделий или небольших объемов продукции высокоскоростные перемещения режущей головки не столь важны, поэтому можно ограничиться аппаратом на 20 Вт. Для более интенсивной работы стоит приобрести гравер на 30, 50 или даже 100 Вт.

Имеются в виду дополнительные возможности гравера, облегчающие пользование им или расширяющие его функционал. В эту категорию можно отнести:
– наличие отверстия для установки поворотного устройства, позволяющего гравировать тела вращения;

– функция подъема рабочего стола или опускания гравировальной головки. Таким образом можно регулировать фокусировку линзы или освободить место для размещения более габаритный, чем обычно, заготовок;
– наличие педали для запуска устройства, которая ускоряет рабочий процесс.

infolaser.ru

Лазерная гравировка — что это такое

Лазерная гравировка дает возможность превратить любую вещь в уникальное изделие. Ценятся такие предметы гораздо больше, чем обыкновенные экспонаты.

На сайте http://logoprom.com.ua/ можно купить сувениры, которые станут прекрасным подарком для ваших друзей и родственников. Но что же представляет из себя данная процедура?

Особенности лазерной гравировки

Технологии процесса дают возможность нанести гравировку на тот предмет, который вы выбрали. Лазер позволяет сделать изделие оригинальным и неповторимым, поэтому вы сможете сделать такой подарок даже своему боссу.

Изображение, которое было нанесено подобным методом, отличается высокой устойчивостью к истиранию. Значит, изделие прослужит вам очень долго, сохраняя свой первоначальный вид.

Процесс гравировки не подразумевает под собой различное негативное воздействие на материал. Вы сможете нанести изображение на изделия разного типа, не переживая о том, что оно будет не слишком привлекательным.

Особенности нанесения изображения на пластик

В таком случае изображение получается за счет коррекции цвета или структуры поверхности изделия. Существует несколько основных вариантов нанесения гравировки.

Вспенивание дает возможность изменить структуру материала, ведь на него воздействует высокая температура. Это похоже на тот вариант, когда пластик, согнутый в несколько раз, становится более светлым.

Если повысить интенсивность излучения, то температура материала становится очень высокой, в результате чего он начинает плавиться. Структура поверхности становится похожа на канавку.

В некоторых случаях происходит распад молекул веществ, которые входят в состав пластика. В результате цвет изделия изменяется.

Поверхность изображения получается гладенькой и красивой. В результате вы преподнесете сюрприз любому человеку.

Преимущества лазерного гравирования

С особенностями данной процедуры вы ознакомились. А теперь стоит узнать более подробно о преимуществах гравирования:

  • весь процесс полностью автоматизирован, поэтому ручная работа сведена к минимуму;
  • нанести гравировку можно на любой материал, что дает больше возможностей для фантазии;
  • изображение сохраняет свой первоначальный вид в течение длительного времени;
  • это прекрасная идея для подарка важному человеку.

Это основные моменты, которые касаются нанесения лазерной гравировки на поверхность изделий. Если вы сделаете выбор в пользу такого варианта, то сможете приходить на праздники с достойным подарком.

Смотрите также:

Как выбрать напольное покрытие для магазина http://domkrat.org/kak-vyibrat-napolnoe-pokryitie-dlya-magazina/.

Интересное по теме: Благородная античность в современном санузле

Советы в статье "Как самому построить каркасный дом" здесь.

Лазерная гравировка на металле:

Источник №1: http://logoprom.com.ua/

Tweet

domkrat.org

Чем отличаются недорогие лазерные граверы, использующие лазеры с диодной накачкой?

Всем привет! У меня есть доступ к различным китайским ЧПУ-устройствам, которые были куплены на свободных просторах интернета. На всех используется технология лазерных диодов. Я сравню устройства по их возможностям и удобству использования.

Для начала посмотрите видеосюжет, где я рассказываю и одновременно наглядно показываю граверы и 3D-принтер. Если не разобрали названия, которые я произносил, читайте текст ниже или в ютубе. Тем более стоит прочитать статью, потому что текст немного дополняет стенографию — я редактировал его после видеозаписи.

Видеосюжет

Начнем с терминов

Гравировка — это нанесение надписи или рисунка на поверхность материала. Это всегда быстро: от 1 минуты до пары часов. Резка – это резка материала. Т.к. рассмотренные китайские ЧПУ-устройства используют лазерные диоды, мощность которых пока не превышает 5 Вт, резка фанеры или дерева — это многочисленные проходы, длительность всей процедуры может занимать до суток.

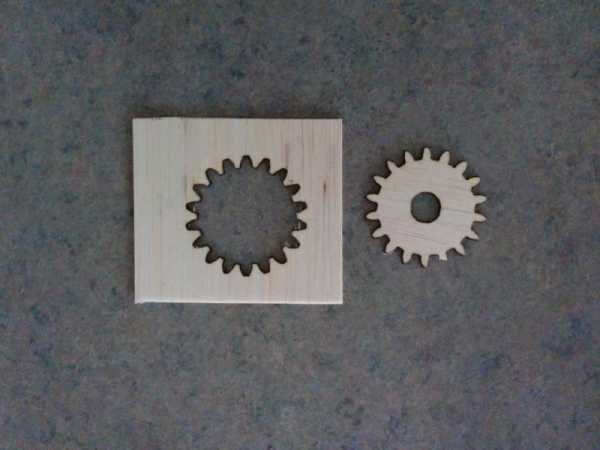

Каких результатов можно достигнуть с помощью гравировки и резки? Смотрите самые разные ролики в ютубе!

Какие материалы мне удавалось гравировать — это бумага, картон, фанера, дерево, пленка, пластик, акрил, стекло, кожа, резина. Да, ещё алюминий, но только с помощью химического травления.

Какие программы наиболее распространены для работы с этими граверами?

Чтобы получить векторные изображения и далее gcode, используйте InkScape, Sketch Up, Repetier host, Cura. Для простоты и быстроты работы используйте программы, которые работают сразу с растровыми изображениями: GRBL controller, AS-3, Benbox. Об этих программах смотрите и читайте обзоры. GRBL controller позволяет использовать ось Z для 3D-гравировки, AS-3 удобна для получения полутонов с помощью выставления разной мощности лазера, Benbox удобен понятным простым интерфейсом.

Метод прохода лазера задается в настройках программ и может быть поточечным либо по непрерывным линиям. Естественно, с помощью прохода по линиям результат получите быстрее.

Применение

Любое из этих устройств вы можете использовать в домашних условиях! Помните: при работе лазера всегда одевайте очки! Вы можете увидеть их в видеосюжете.

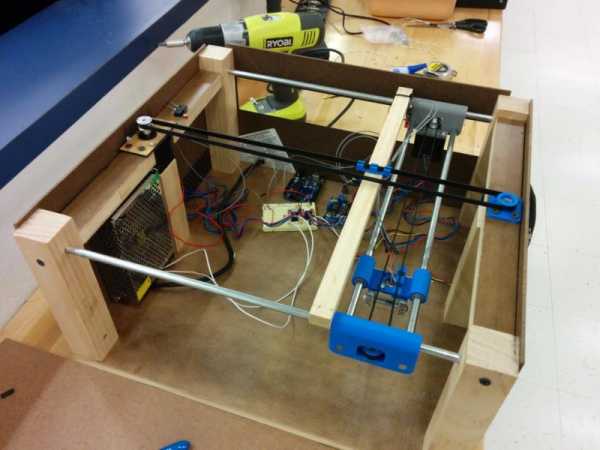

Перейдем к самим ЧПУ-устройствам

Все рассмотренные мной устройства используют шаговые двигатели. Для перемещения лазера используются либо ремни натяжения либо металлические направляющие в виде цилиндров.
Чем же устройства отличаются друг от друга?

  • площадью рабочей поверхности. От формата А6 до целого листа А3. Немаловажно сколько места займет устройство в вашем доме или мастерской!
  • наличием дополнительной степени свободы (перемещение по оси Z). В основном этим могут похвастаться только 3D-принтеры. Либо устанавливайте на 2D-гравер корпус лазера с актуатором.

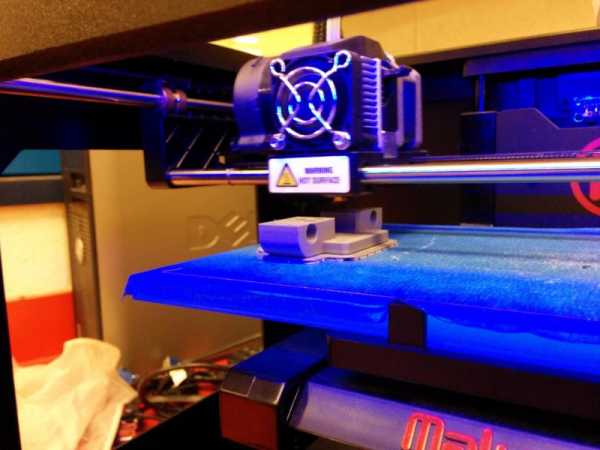

  • двойным назначением (например, 3D-печать и гравировка как «2 в 1»).
  • возможностью установить мощный лазер более 2 Вт, которому потребуется более 2 ампер. В основном базовые версии рассчитаны на маломощные лазеры до 1 Вт. И в комплектации китайцы обычно поставляли лазеры 500 мВт.
  • методом крепления лазера к устройству: вертикальное или горизонтальное
  • подключением к компьютеру. Все используют кабель с USB. Ванхао дополнительно использует SD-карту.
  • отличаются ценой, которая увеличивается ОТ самого маленького по размеру, стоимостью около $100, ДО самого большого, стоимостью около $500.
  • отличаются доступностью комплектующих в России. Например, для Мэйкблок и Ванхао легко найдете их, т.к. это известные поставщики. Остальные используют Arduino подобные платы.

habr.com

Преимущества китайских лазерных граверов широкоуниверсальные лазерные граверы лазерные граверы по камню лазерные станки для резки металла

В задачи лазерного гравера входит резка материала, и гравировка материала с высокой точностью, поэтому для определения его характеристик достаточно знать какой мощности и какого типа установлен лазерный излучатель, какой тип двигателей установлен, и какая установлена управляющая электроника. Эти 3 характеристики позволяют сразу понять, какой толщины и какие материалы будет резать лазерный гравер, с какой скоростью, какова будет точность позиционирования луча, и какое ПО поддерживается. Китайские производители не утруждают себя в подробных описаниях второстепенных технических характеристик, спорных преимуществ, и необходимости обосновании завышенной цены на оборудование, как это, например, вынуждены делать «именитые» производители.

1. Продавцы американских лазерных граверов заявляют, что срок службы металлической лазерной трубки составляет около 20 000 часов. Из практики, стандартный срок службы такой лазерной трубки порядка 3-5 лет работы.

Для сравнения, все китайские лазерные граверы JQ (например лазерный гравер JQ-9060 или лазерный гравер JQ-1325) комплектуются надежными стеклянными трубками производства SPT (Китай) и RECI (Китай). Каждый, кто имеет дело с лазерной техникой знает, что реальный ресурс лазерных трубок RECI, 1-2 года. однако разница в стоимости трубки RECI и американских металлических трубок почти в 10 раз, компенсирует эту разницу в ресурсе.

2. Стекло действительно не может длительно удерживать газ в трубке лазерного гравера, уже через 2 года после выпуска, газ выходит. Чем трубка новее, тем она ближе к заявленной мощности. Все китайские производители указывают на трубке дату изготовления, поэтому уточняйте, какой даты выпуска у трубки у Вашего поставщика, а лучше сразу обращайтесь в компанию САЙН СЕРВИС, из-за высокого оборота продаж, на складе компании всегда только новые трубки.

3. Воздушное охлаждение металлических лазерных трубок, делает пользователей очень зависимыми от температуры в помещении, и в летние жаркие месяцы, или в сильно отапливаемом помещении зимой, можно легко перегреть трубку, потерять мощность трубки, и существенно сократить ее ресурс работы.

На стеклянных трубках лазерных ЧПУ граверов устанавливается водяная система охлаждения – чиллер, на базе фреонового компрессора. Подходящая система охлаждения всегда идет в комплекте с лазерными граверами мощностью от 80Вт. Менее мощные граверы также можно укомплектовать чиллером, стоимость которого соизмерима со стоимостью китайской стеклянной трубки. Этот промышленный «холодильник» позволяет не беспокоиться о изменении температуры окружающей среды, и позволяет поддерживать заданную температуру лазерной трубки с точностью до десятых долей градуса.

4. Металлический корпус американских лазерных трубок не несет никаких преимуществ при эксплуатации, т.к. трубки устанавливаются в металлический корпус лазерного гравера, и защищены от внешних воздействий.

5. В современных лазерных граверах китайского производства легко менять фокусировку луча под материалы разной толщины, не только ручной регулировкой лазерной головки, но и с помощью механического или моторизованного подъемного стола. Разрекламированная «известными» производителями лазерных граверов система автоматической фокусировки, во-первых, приводит к существенному удорожанию станка, а во-вторых позволяет осуществлять фокусировку только на поверхности материала, что абсолютно не приемлемо для резки толстых материалов, для чего фокусировку луча нужно делать на середину толщины материала, иначе рез будет иметь конусную форму.

6. Все современные китайские лазерные ЧПУ граверы оснащаются лазерной указкой, которая обеспечивает точное позиционирование на изделии в начале работы.

7. Китайские лазерные граверы комплектуются как шаговыми двигателями, так и серводвигателями. Современные шаговые двигатели обладают шагом 0,9°/шаг (400 шаг/оборот), а трехфазные шаговые двигатели позволяют еще разбить шаг на микрошаги и фиксировать ротор в промежуточных положениях шага, тем самым точность позиционирования трехфазного шагового двигателя сравнима с позиционированием серводвигателя, на которые ставятся диски растра 500 линий/оборот или 1000 линий/оборот. Поэтому гравировка на шаговом двигателе, с разрешением 2500dpi – реально!

Недостаток шаговых двигателей перед серводвигателями -  отсутствие обратной связи, из-за этого при превышении положенной нагрузки на шаговый двигатель, ротор может провернуть шаг. Но так как перемещаемая двигателями лазерная головка очень легкая, то на практике проворачивания не случается.

Второй недостаток – вдвое меньшая скорость перемещения. Но этот недостаток с лихвой компенсируются разницей в цене. Или же можно купить лазерный гравер на серводвигателях, и китайский лазерный гравер на серводвигателях будет все-равно значительно дешевле лазерного гравера «известного» производителя на серводвигателях.

8. Гарантия на лазерные граверы обычно дается на 12 месяцев, одинаково у любого производителя, будь то Европа или Китай. Гарантия на китайские лазерные трубки дается 3 месяца, соответственно минимальному ресурсу при максимальной нагрузке. Хотя это такой же расходный элемент, как линзы или зеркала.

Покупатель должен понимать, что решив приобрести дорогой «известный» лазерный гравер, он должен смириться с тем что для его обслуживания придется приобретать дорогие оригинальные расходные элементы (линзы, зеркала), и рано или поздно дорогую лазерную трубку стоимостью как китайский лазерный гравер целиком.

Продавцы американских граверов обещают недорогую заправку этих лазерных трубок СО2, но умалчивают, что нельзя заменить непрозрачное и полупрозрачное зеркала в ней, а ведь известно, что они подвергаются старению и деградации как фокусирующие линзы, что приводит к падению мощности, искривлению геометрии светового пучка, вплоть до полного разрушения зеркал и разгерметизации трубки.

9. Многие «именитые» производители лазерных граверов заявляют о применении в своих граверах технологии (PPI – pulses per inch – «импульсы на дюйм»). Однако, если разобраться – это просто характеристика работы маломощного металлического излучателя с высокочастотным возбуждением в импульсном режиме, в непрерывном режиме они работать не могут. И если вы выставите в управляющей программе малое значение PPI, то вместо задуманного сплошного реза получите – пунктирный рез. Стеклянные лазерные излучатели могут работать в непрерывном режиме, и не имеют этого недостатка.

10. Китайские лазерные ЧПУ граверы укомплектовываются всем необходимым ПО нужным для резки и гравировки (в зависимости от назначения). В ПО есть множество различных комбинаций работ с растровыми и векторными изображениями. На нем вы сможете делать штампы и печати. Вы можете работать напрямую из популярных графических редакторов (CorelDraw, Photoshop), с помощью встраиваемого плагина. Сейчас самый популярный контроллер лазерных граверов - это Ruida RDC6442G, и ПО в комплекте с ним RDWork - не имеет защитного USB ключа, имеет русский интерфейс, поддерживает многослойную работу и богатый набор инструментов по преобразованию растровых изображений для гравировки.

11. По скорости и качеству резки китайские лазерные граверы не уступают аналогичным европейским. Мощность трубок измеряется по международным стандартам, и мощность оптического излучения 40Вт одинакова и в Европе, и в Китае.

Однако «именитые» производители просто не ставят мощные трубки в свои ЧПУ граверы (возможно это связано с направленностью Европы на энергосбережение), а вместо этого ставят маломощные трубки, и с помощью нанесения просветляющих пленок на линзы и зеркала, снижают потери мощности на внутреннем отражении. Это действительно дает визуальный прирост мощности около 10% за каждую поверхность. Поэтому граверы с трубкой 25Вт, с оптикой с просветляющим покрытием режут также эффективно, как граверы с трубкой 40Вт, но с оптикой без покрытия.

Но оптика с такими покрытиями дороже оптики без покрытия в несколько раз! И когда, например, треснет линза, ее нельзя будет заменить на более дешевый аналог без покрытия, без потери фактической мощности.

12. Размеры рабочего стола лазерного гравера должны соответствовать обрабатываемому материалу. Очевидно, что если материал идет листами 1х2м, то проще и эффективнее положить его целиком в гравер и раскроить его разом, чем сначала пилить его вручную и по небольшим кускам обрабатывать его в гравере с меньшим рабочим столом. Так и изготавливать печати и штампы на таком большом станке уже будет тоже неудобно. Поэтому китайские производители для пользователей своих станков разработали модельные линейки с размерами рабочих столов от 20х30см, до 2х4м, под соответствующие задачи.

Если на большом рабочем столе, в правом нижнем углу вы замечаете потерю мощности более 10% - перенастройте зеркала, чтобы лазерный пучок, не рассеивался мимо них и мимо линзы в головке, или вызовите для этого специалиста.

13. Для полноценной технической поддержки граверов любых производителей, хоть китайских, хоть брендовых марок необходимо чтобы у поставщика был склад расходных элементов и запчастей, а также квалифицированные инженеры, как в компании САЙН СЕРВИС.

14. Лазер – это просто, лазерные технологии везде вокруг нас. Не менее 50% мировой лазерной промышленности находится в Китае. Благодаря этому можно купить дешевый лазерный гравер по металлу, дереву, оптико-волоконные сети, дальномеры, резаки, нивелиры, и т.д., почти все производится в Китае. Европейские производители заказывают лазерные граверы под своей торговой маркой в Китае и продают их в Европе, европейской части России как свои.

15. Маркетологи «именитых» производителей лазерных граверов, с каждой новой моделью тратят баснословные суммы на продвижение, формируют общественное мнение, и сочиняют оправдания своим неуемным ценовым аппетитам. Выставляют за ноу-хау привычную реализацию, или выставляют свои недостатки за преимущества, пишут всякий бред про радиацию в китайских станках, и т.д.

Наша же цель объективно показать факты, мы хотим донести что заводское качественное китайское оборудование, которое котируется на внутреннем рынке Китая, а это оборудование дороже других китайских предложений, может достойно конкурировать технологически с «именитыми» производителями, и оставляет их в аутсайдерах по практичности эксплуатации и обслуживания. Просто приезжайте на демонстрацию и оцените станки JQ в работе.

В ассортименте компании САЙН СЕРВИС есть следующие лазерные граверы:

Мини лазерные граверы

Мини лазерный гравер Alfa 5030

Мини лазерный гравер Alfa 6040

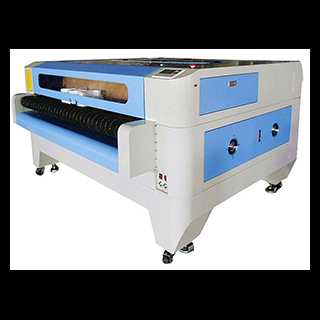

Широкоуниверсальные лазерные граверы

JQ-4030

JQ-6040

JQ-9060

JQ-1290

JQ-1390

JQ-1412

JQ-1610

JQ-1325

JQ-1530

RJ6040

RJ1060

RJ1280

RJ1590

RJ1325

Лазерные граверы по камню

Лазерный гравер JQ-1060 по камню

Лазерный гравер JQ-1060L по камню

Лазерный гравер JQ-1390 по камню

Лазерный гравер JQ-1390L по камню

Лазерный гравер JQ-1325 по камню

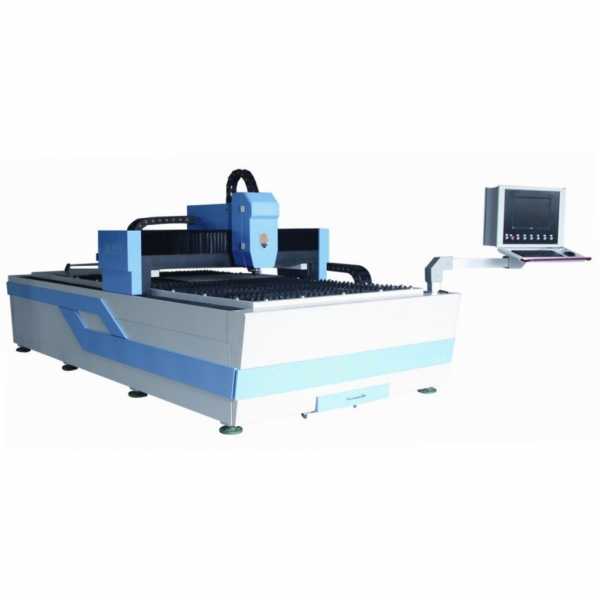

Лазерные станки для резки металла (твердотельный)

JQ-1325 YAG

JQ-1325 Fiber

JQ-1530 Fiber

Лазерные маркираторы

Волоконный маркиратор JQ-20

Волоконный маркиратор JQ-30

Волоконный маркиратор JQ-50

CO2 маркиратор JQ-80

Предложенный ассортимент позволяет закрыть любые потребности в резке или гравировке дерева, фанеры, МДФа, акрила, оргстекла, пластика, кожи, ткани, картона, резины, композиционных материалов, стали, алюминия, золота, алмазов и практически любых других материалов, сотрудники компании САЙН СЕРВИС помогут купить лазерный гравер под необходимые задачи, помогут с доставкой из Москвы или Новосибирска, осуществят инсталляцию, обучение работе и обслуживанию, окажут гарантийную и послегарантийную поддержку. В наличии штат сервисных инженеров, а также расходные элементы и запчасти на все поставляемое оборудование.


© 2017 САЙН СЕРВИС. Все права защищены.

Любое копирование информации с сайта sign-service.ru должно производится с ссылкой на источник и с согласия администрации ресурса.

Возврат к списку

sign-service.ru

Лазерная маркировка или лазерная гравировка

Современный лазерный аппарат очень гибкий инструмент. Лазерный гравировальный станок можно использовать для различных материалов, процессов и получить различные результаты. Здесь предлагается классификация по областям применения, процессам, принципам обработки и конечным результатам.

Терминология

При работе с лазерными аппаратами часто используются термины лазерная маркировка или лазерная гравировка. Здесь мы различаем обработку поверхности лазерным излучением и удаление материала лазерным излучением.



Лазерная маркировка

При таком виде обработки материала лазерным излучением происходит локальный разогрев поверхности изделия. Под воздействием высокой температуры лазерного излучения металлы изменяют цвет и может происходить удаление металла толщиной слоя 0,5-3 мкм.

Лазерная маркировка



Лазерная маркировка получается при создании контрастности цвета на обработанных участках по сравнению с необработанными областями изделия. Этот цветовой контраст можно получить либо при изменении окислением или внесением изменений в его структуру.

Пример лазерной маркировки металла для Gillet Venus Sivirl

Еще примерами могут быть анодированный алюминий, латунные и стальные заготовки для гравировки

Лазерную маркировку можно использовать для различных целей и на различных изделиях.

Техническая лазерная маркировка

В большинстве случаев при заказе услуги лазерной гравировки вам будет предложена именно лазерная маркировка. При лазерной маркировке просто наносится информация, что часто требуется для промышленной продукции (таблички, бирки, панели приборов). При этом с помощью лазерного маркера наносится информация в соответствии с требования заказчика: логотип, наименование изготовителя, модель прибора, серия и дата изготовления.

Лазерная маркировка, наносимая с помощью лазерных маркеров очень гибкая, быстрая, не требуется специальных шаблонов, надежная, так как нет необходимости в работе с чернилами или другими добавками, лазерная маркировка устойчива к физическому и химическому воздействию – теплу, растворителям, смазкам и др.

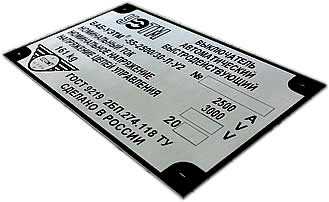

Пример технической лазерной маркировки на металле



Декоративная Лазерная маркировка

Распространенным примером является лазерная маркировка логотипа или названия компании на флешках, ручках или брелоках. Помимо нанесения информации лазерная маркировка также может выполнять декоративную функцию, когда она нацелена на повышение ценности объекта. Внешний вид в этом случае играет большую роль.


Пример лазерной маркировки флешки для Газпрома



Сюда также можно включить лазерную маркировку обручальных колец, весь спектр рекламных материалов и сферу подарков высокого класса.
Помимо этих двух задач лазерную маркировку также можно использовать для защиты продукции от подделок, Например, детали часов, очков. В настоящее время настоящие бриллианты получают микро лазерную маркировку и имеют свой идентификационный номер, что защищает от подделок. В зависимости от материала и фокусного расстояния фокусирующей оптики диаметр пучка лазера может быть менее 100 микрон!

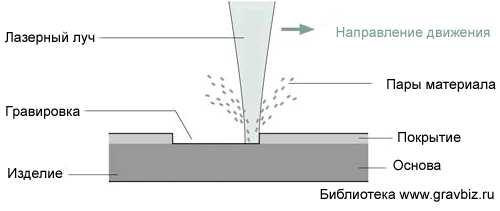

Лазерная гравировка

Лазерную гравировку можно разделить на обычную лазерную гравировку и глубокую лазерную гравировку. В области лазерной техники обычная лазерная гравировка не превышает глубину 50 микрон,а глубокая лазерная гравировка начинается с 50 мкм и до 1 мм в глубину обрабатываемого материала.



Лазерная гравировка



Обычно лазерная гравировка используется для декорирования ювелирных изделий и товаров массового потребления. Часто лазерную гравировку используют для гравировки оружия (ножи, мечи, охотничье оружие и др.).

В отличие от традиционной механической, алмазной или ручной гравировки, лазерные граверы делают гравировку гораздо быстрее. Производительности при использовании лазерных граверов гораздо выше.

После установки изделия, оператор может посвятить свое внимание другим задачам, так как лазерную гравировку контролировать не требуются. В креплении изделий также нет необходимости, т.к. лазерная гравировка проводится бесконтактно. Диаметр лазерного пучка можно уменьшить до фокусного диаметра в несколько десятков микрон, что открывает принципиально новые возможности по сравнению с механической гравировкой.

Пример 3D лазерной гравировки

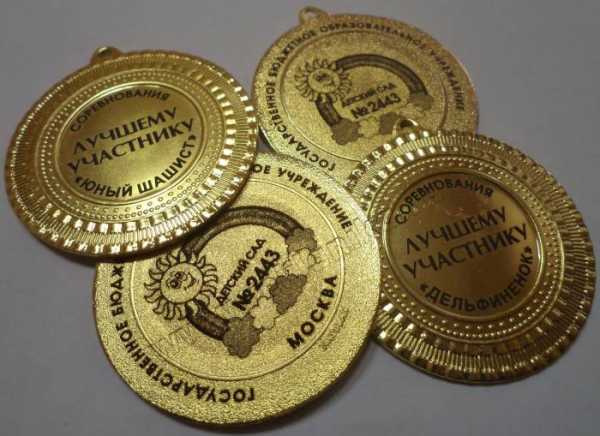

Для лазерной гравировки CO2 лазерами и волоконными часто используются многослойные пластики для лазерной гравировки или алюминиевые пластины для лазерной гравировки

Лазерный луч испаряет верхнее покрытие и под ним обнажается материал другого цвета. Такие материалы используются для изготовления табличек, плакеток, шильдов.



Пример лазерная гравировка табличек

www.gravbiz.ru

Лазерный гравер / DIYtimes

Работа над этим проектом лазерного гравера на Arduino заняла около четырех месяцев. Мощность гравера составляет 2 ватта, он не такой уж мощный, но может гравировать большинство пород дерева и пластик. Может резать пробковое дерево. Отлично подойдет для гравировки и резки деталей для ваших дальнейших проектов на Arduino. Надеюсь, приведенная инструкция вдохновит вас на создание подобного проекта или полной копии этого станка для лазерной резки.

Практически полный список необходимых материалов, STL файлы для печати узлов конструкции и схемы подключения электроники: Arduino, моторы, лазер и т.п.

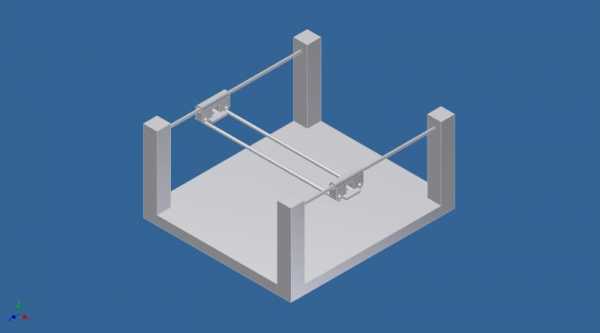

3-D модель лазерного гравера на Arduino в Inventor

Начало - разработка каркаса станка для лазерной резки в Autodesk Inventor. Конструкция по ходу разработки несколько изменялась, однако рама осталась по сути такой же.

Печать на 3-D принтере и сборка оси Y

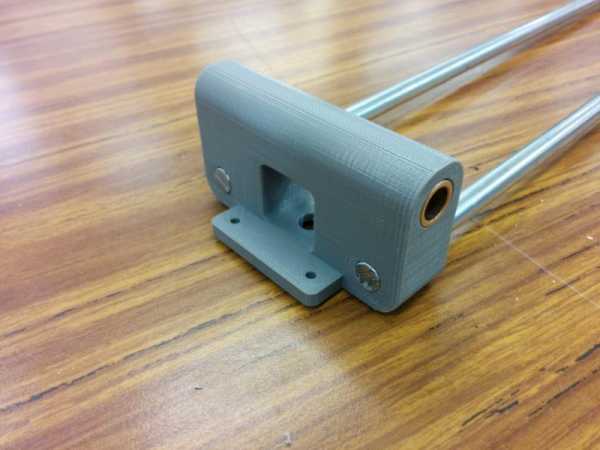

Первая деталь, которую надо напечатать на 3-D принтере выполняет следующие функции:

1. Установка шагового мотора для оси y.

2. Поддержка стальных валов оси y.

3. Скольжение вдоль одного из валов оси x.

После того как деталь готова, в отверстия надо установить две бронзовые втулки, которые служат в качестве опор скольжения. Для уменьшения трения, втулки желательно смазать. Отличный недорогой вариант опор, которые используются в 3-D принтерах и подобных мехатронных проектах.

В качестве направляющих используются простые стержни из нержавеющей стали 5/16". Нержавеющая сталь хорошо подходит для подшипников скольжения, так что смазанные бронзовые втулки ходят очень легко. Изначально использовался кусок 36", который был разрезан на две части по 18".

motor gantry.stl

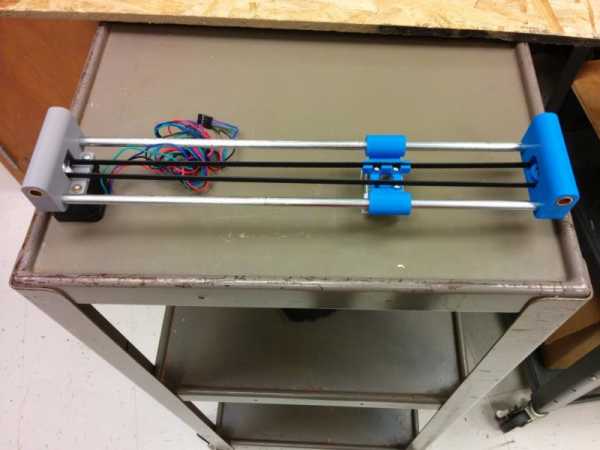

Завершение оси Y

В лазере используется диод М140 на 2 Вт. Диод продается в металлическом корпусе и контактами. Греются они достаточно сильно так, что пришлось предусмотреть охлаждение. Для этого был сделан алюминиевый блок радиаторов и использованы кулеры со старого контроллера робота. Кроме того, в блоке для лазера 1" x 1" сделано отверстие 31/64" и добавлен болт к боковой грани. Блок также соединен с другой напечатанной на 3-D принтере деталью, которая будет перемещаться вдоль оси y. Движение передается с помощью зубчатого ремня.

Завершенный модуль лазера установлен на направляющие оси y. Другой конец был установлен на напечатанной детали таким образом, чтобы ремень был зафиксирован и корпусная деталь могла скользить вдоль направляющих оси x. На этом же этапе устанавливается шаговый двигатель, устанавливаются шкивы и зубчатые ремни.

gantry2.stl

idler gantry.stl

clip.stl

pulley2.stl

Разработка основания и оси X

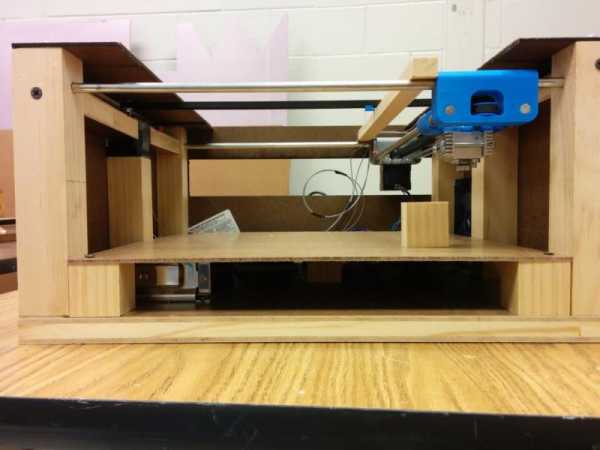

Основание было сделано из дерева. Самая ответственная часть - убедиться, что две направляющие по оси X параллельны. Вместо того, чтобы использовать два мотора для перемещения вдоль координаты X или использования сложной системы ремней/шкивов, был использован отдельный мотор для оси X и приводной ремень в центре по оси Y. Выглядит немного несуразно, но зато система простая и хорошо работает.

На первом этапе поперечная балка, которая соединяет ремень с осью y была держалась на простом суперклее. Не лучшее решение, от которого в дальнейшем пришлось отказаться и напечатать на 3-D принтере специальные кронштейны для крепежа.

idler plate.stl

Установка Arduino и проверка электроники

На первом рисунке ниже показан лазерный диод M140, который можно купить в DTR's Laser Shop. Можно купить и более мощный диод, но цена, соответственно, тоже вырастет. Кроме того, надо купить линзу для фокусировки и регулируемый источник питания. Так что были дополнительно куплены драйвер и линза G-2. Линза установлена на модель лазера с помощью термопасты.

Важно! При работе с подобными лазерами надо использовать защитные очки!

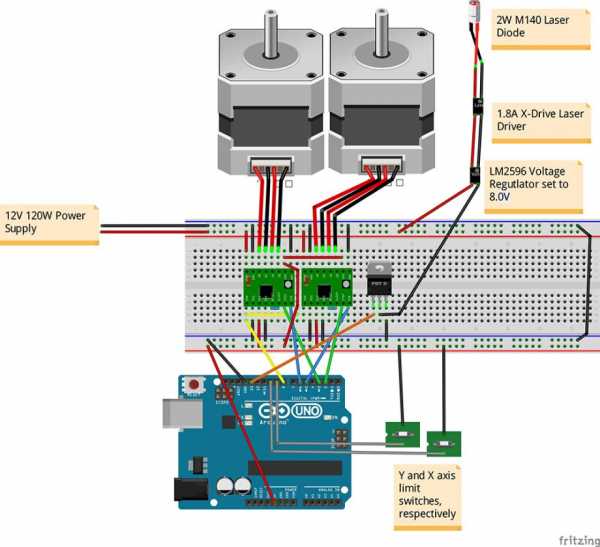

Для проверки вся электроника (Arduino, блок питания, макетка, доайвера) была подключена за пределами основания лазерного гравировочного станка. Для охлаждения использовался кулер с персонального компьютера. Станок управляется с помощью платы Arduino Uno, который взаимодействует с grbl (https://github.com/grbl/grbl/wiki). Для передачи сигнала в режиме онлайн используется Universal Gcode Sender. Для преобразования векторных изображений в G-код используется Inkscape с плагином gcodetools. Для включения/выключения лазера используется контакт, который предназначен для управления направлением вращения шпинделя. Это один из самых простых вариантов с использованием gcodetools.

На третьем рисунке показан пример первой удачной гравировки. На этом этапе можно сказать, что лазерный гравировщик готов. Но для того, чтобы сделать его красивее и безопаснее, надо сделать для него корпус.

На видео ниже показан один из первых запусков лазерного гравера на Arduino.

Корпус лазерного гравера

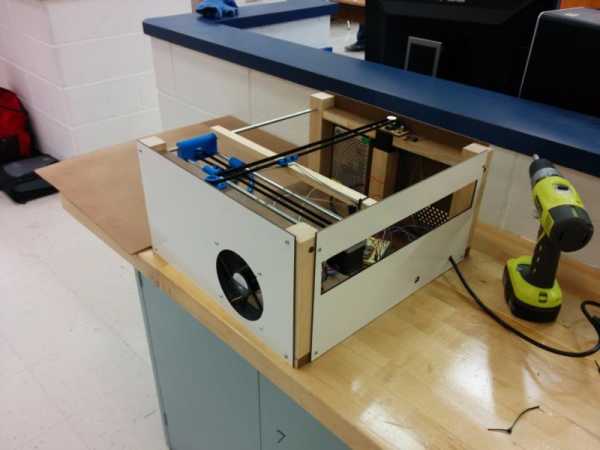

Боковые грани корпуса сделаны из фанеры с белым покрытием. Боковушки крепятся болтами. На задней грани пришлось сделать прямоугольное отверстие, так как шаговый двигатель немного выходит за пределы корпуса в крайнем положении. Кроме того, предусмотрены отверстия для охлаждения, кабелей питания и USB порта. Края передней и верхней частей корпуса сделаны из той же фанеры, центральная часть остается свободной для установки акриловых стенок. Над Arduino, драйверами и т.п., которые установлены на нижней части бокса установлена дополнительная деревянная платформа. Она служит базой для материала, который режется лазером.

На 5-й фотографии показан процесс резки акрила для корпуса. Акрил специально выбран оранжевого цвета, чтобы блокировать излучение от лазера. Не забывайте, что даже отраженные лучи подобного лазера могут серьезно повредить ваши глаза! Акриловые стенки установлены на петлях. Вуаля! Лазерный гравировщик готов! Выглядит он впечатляюще. Уверен, можно спокойно выставлять на витрину магазина!

Запуск лазерного гравера на Arduino!

На фото выше приведены несколько примеров изделий, изготовленных на этом лазерном гравировщике. Конечно, Мона Лиза получилась не очень, но более простые вещи вроде черно-белого изображения дракона, выходят неплохо. Можно использовать этот станок и для лазерной резки. Например, можно резать пробковое дерево (шестерня вырезана именно из пробкового дерева).

На видео ниже показаны основные этапы проекта и гравировка на завершенном гравере.

Оставляйте Ваши комментарии, вопросы и делитесь личным опытом ниже. В дискуссии часто рождаются новые идеи и проекты!

diytimes.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
