Лебедка УАЗ Патриот своими руками. | Offroad.su

Установка лебедки на УАЗ Патриот своими руками.

Вы видите здесь лебёдку? А она есть. Увы, в нашей реальности полезные вещи и редкие способности часто приходится прятать от посторонних глаз. Главный вопрос в том, как это правильно сделать, чтобы было удобно пользоваться.

Большой дутый бампер современной реинкарнации «Патриота» выглядит вместительным. Он и на самом деле по внутреннему объёму, защищённому прочной пластиковой скорлупой от чужих взглядов и непогоды, тянет на мечту колумбийского курьера. Но лебёдка – не пакетики, её по углам не распихать. Тем более, ей ещё работать по прямому назначению. А потому вопрос, влезет или нет, волнующий всякого, кто задумывается о лебёдке в бампере, актуален даже на «Патриоте».

Взявшись установить Comeup GIO 100s на УАЗ 2019 года выпуска, мы не сомневались в успехе. Важно было только определить, насколько легко всё получится и сколько ульяновский внедорожник оставляет свободного пространства для инженерного манёвра.

Почему для опытов была выбрана именно эта модель лебёдки? Всё просто: новинка от известного бренда с доступной ценой и отличными для бытового применения характеристиками. Бонусом идут очень лёгкая свободная размотка благодаря изменениям в конструкции редуктора и простота в монтаже, так как тянуть надо всего два силовых провода. Выбор в пользу «синтетики» тоже однозначен: она менее требовательна к ровной намотке чем «сталь», а потому намного предпочтительнее при скрытой установке, когда очень сложно контролировать, а уж тем более поправлять трос.

У всех ComeUp GIO есть две геометрических особенности, которые отличают этот модельный ряд от остальных офф-роудных лебёдок Comeup. С одной стороны, благодаря убранному в барабан тормозному механизму, они короче на несколько сантиметров. С другой, надстройка силового блока управления, стационарно закреплённая на корпусе электродвигателя, делает их выше. Но только с одной стороны, в отличие от классических моноблоков.

Конечно же, можно контактор снять и перенести, но эта лишняя работа лишает конструкцию заложенного в неё инженерного изящества. Тем более, что в новом бампере «Патриота» места много. Так, может быть, влезет? Именно это нам предстояло прояснить в процессе установки лебёдки.

Редкий владелец УАЗа собирается завещать его своим внукам. К тому же пластиковые элементы этого брутального вездехода в наши дни стоят каких-то фантастических денег. А значит, ставить лебёдку надо так, чтобы потом при продаже рачительному уазоводу пришлось минимально вкладываться в приведение авто в состояние «не бит, не крашен, в покатушках не участвовал».

Установка лебёдки всегда начинается с выбора и установки площадки для неё. Геометрическое сочетание «Патриот-2019» + Comeup GIO благодаря обилию совершенно разных по дизайну площадок от разных производителей открывает два пути. Лебёдку можно поставить поверх рамы или утопить между лонжеронами. В первом случае применяется дешёвая плоская площадка и остаётся почти бесконечный манёвр влево-вправо, но возникает жёсткое ограничение по высоте.

Чтобы корпус блока соленоидов не упирался в задний край бампера и радиаторную решётку, лебёдку придётся сместить максимально назад, насколько позволяет пространство до радиатора. Наш случай потребовал пересверлить на два сантиметра все четыре отверстия для лебёдочных болтов в площадке. Но… делать мы этого не стали. Потому что проблема решилась другим способом: у этого автомобиля уже был отлифтован кузов (боди лифт), поэтому бампер отлично наделся поверх блока управления.

Длина корпуса GIO позволяет поставить её на фигурную площадку внутри пространства между лонжеронов. Площадка, правда потребуется более дорогая, позволяющая опустить плоскость крепления ниже рамы. Место для лебёдки там будет почти в притык – останется миллиметра по три с каждой стороны и, возможно, тоже придётся пересверливать отверстия. Зато в этом случае и бампер совершенно не помешает, и точка приложения лебёдочной силы получится более выгодная.

Какой вариант выбрать – зависит от личных вкусов и готовности раскошелиться на более дорогую площадку. Главное, что резать ячейки декоративной решётки радиатора не придётся. А вот отверстие в бампере и в нижней накладке понадобится.

А как ещё вывести трос наружу? От посторонних глаз оно будет скрыто номерным знаком. Как раз его размера достаточно и чтобы разместить клюз, и чтобы следить, как наматывается трос на барабан. Туда же, над клюзом оказалось удобным убирать и крюк.

Для удобства пользования бюджетный Comeup сразу же дооснастили радиопультом для лебедки ComeUp. В этом случае он чрезвычайно удобен, так как когда машина собрана, подлезать к разъёму, чтобы воткнуть штекер довольно сложно.

Как вариант, можно заморочиться и аккуратно вырезать незаметную дверку на петлях в радиаторной решётке. Но… если учитывать уже упомянутую предстоящую продажу машины, будет дешевле купить оригинальный радиопульт Comeup чем декоративную деталь для УАЗа.

По той же самой причине доступ к ручке свободной размотки оказался недоступен. Чтобы ей пользоваться, тоже надо делать дверцу, от которой хозяин машины категорически отказался.

В остальном же подключение свелось к стандартным процедурам: в отверстие под левой фарой протянули силовые провода и кабель радиомодуля Comeup, «плюс» подсоединили через стандартный механический размыкатель, а «минус» напрямую к аккумулятору. Проверили все соединения, подтянули хомутами провода и вернули на место снятый пластик. Всё. Можно пользоваться!

чертежи. Как сделать лебедку своими руками? :: SYL.ru

Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.

Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.

Механические лебедки

Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.

Электрические лебедки

Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное – не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.

Самостоятельное изготовление лебедки из стартера

Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.

Особенности проведения работ

Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.

Процесс проведения работ

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Произвести сопряжение стартера с редуктором нужно по определенной технологии. Первоначально нужно монтировать переходник, который понадобится для установки стартера в верхней части редуктора, после первичный вал нужно дополнить шестерней, которая имеет зуб подходящих габаритов. Если данные манипуляции были произведены верно, то при включении стартера вал и шестерня должны соединяться с редуктором. Когда изготавливается лебедка из стартера своими руками, на следующем этапе нужно надеть шестерню, в роли которой может выступить венец маховика, надеть его нужно на первичный вал редуктора.

Заключительные работы

На следующем этапе нужно зафиксировать все узлы конструкции. К стартеру подключается электропроводка и производится фиксация пульта управления. Не стоит забывать о том, что механизм нужно очистить от пыли, грязи, масляных пятен, а также веществ, которые могли бы препятствовать работе конструкции. Теперь можно произвести грунтование устройства, а после покрыть его краской в один слой. Произвести данные работы вы можете по своему собственному желанию.

Особенности проведения сборки

Лебедка из стартера своими руками изготавливается с использованием барабана с тросом, которые являются главным рабочим узлом конструкции. Работу можно будет завершить в более короткие сроки, если в наличии есть подобный узел. Но барабан, как было сказано, можно изготовить самостоятельно, главное – использовать для этого наиболее толстую сталь. На одну из щечек, которые привариваются к трубе, нужно зафиксировать шестерню, последняя будет передавать усилия от редуктора посредством передаточной цепи.

Перед тем как сделать лебедку своими руками, нужно учесть, что барабан может быть выполнен из двух ступиц, которые могут быть позаимствованы от старых “Жигулей”. Для чего будет достаточно сварить их по тонкой стороне. Производить такие работы нужно на оправке, только так удастся соединить оси элементов. Когда вы выбираете редуктор, следует руководствоваться мнением о том, что самостоятельно изготовленная лебедка способна работать без стопора. Специалисты рекомендуют использовать в таком случае редуктор, который применяется для функционирования троллейбусных дверей. Хорошо, если вам удастся найти такой элемент. Если такой возможности нет, можно собрать конструкцию, как было сказано выше, из стартера. Если использовать планетарный редуктор, то он будет удобен по той причине, что имеет незначительный вес и не занимает много места. Именно эти параметры принимаются в расчет, когда мастера конструируют изделие.

В заключение

После того как сделать лебедку своими руками удалось, можно на последнем этапе осуществить установку конструкции на верхнюю часть бампера, так как именно данная зона автомобиля имеет высокую надежность и прочность. В противном случае конструкция может не удержаться. Далеко не каждый автомобиль обладает прочным бампером, в этом случае специалисты рекомендуют использовать насадку для фиксации лебедки. Если вам нужна лебедка на УАЗ, своими руками ее можно изготовить по вышеописанной схеме.

Лебедка своими руками электрическая, ручная, из стартера

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Лебедка своими руками

Содержание

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
5. Самодельная таль.

Чертеж самодельной лебедки

Чертеж лебедки

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

Самодельная лебедка

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

1. Барабана с тросом.
2. Механического элемента, передающего вращение барабану.
3. Гидравлического привода.
4. Масляным насосом или компрессором.
5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
4. Конструкция барабана крепится на корпусе вместе со стартером.
5. Стартер соединяется с валом.
6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
8. Лебедка устанавливается на автомобиле и проверяется в деле.

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Лебедка для трелевки леса своими руками

Разновидности лебедок для трактора

Вне зависимости от своего типа, лебедка на трактор служит для перемещения грузов в горизонтальном направлении. Подобными приспособлениями чаще всего оснащаются специализированные виды техники, а также внедорожные автомобили. Это обусловлено тем, что они чаще всего используются в условиях плохого дорожного покрытия или его отсутствия и могут застрять при передвижении.

Лебедка на трактор потребуется не только в тех случаях, когда транспортное средство застряло, но и при подъеме под большим углом, если мощности двигателя не хватает для его преодоления. Также подобные механизмы активно используются в хозяйственных целях. Например, трелевочная лебедка на МТЗ 82 от вом может использоваться для перемещения спиленных бревен или других грузов.

Изучая существующие разновидности лебедок, целесообразно выделить несколько больших групп. Среди них:

• ручные;
• гидравлические;
• электрические;
• трелевочные.

Каждая из этих групп включает в себя множество разновидностей подобного рода изделий, что позволяет потребителям подобрать оптимальный для конкретной задачи вариант. Однако, следует помнить, что для тракторов чаще всего используются трелевочные лебедки. При желании их можно изготовить самостоятельно для последующей установки на тракторную технику МТЗ.

Преимущества лебедки на трактор МТЗ

Наличие подобного механизма позволяет значительно расширить функциональные возможности трактора, а также облегчить выполнение целого ряда задач. Помимо прочего, лебедка на данную модель трактора обладает следующими преимуществами:

• расширение возможностей тракторной техники;
• улучшение проходимости;
• увеличение производительности работ.

Последнее достоинство особенно заметно во время лесозаготовок, когда требуется оперативно перемещать внушительный по объемам и массе груз.

Что нужно для изготовления

Самостоятельное изготовление лебедки позволяет владельцу техники существенно сократить финансовые затраты, так как реализуемый в магазине аналог данного механизма стоит значительную сумму. Если рассматривать техническое устройство самодельной лебедки, можно отметить его простоту и эффективность.

В качестве основы для будущей лебедки чаще всего используют стартеры от отечественных автомобилей, что обусловлено их ценой и доступностью. Его двигатель не рассчитан на продолжительную работу и подвержен быстрому перегреву, однако для выполнения простых задач он отлично подойдет.

Для изготовления изделия, помимо стартера, мастеру потребуется:

• понижающий редуктор, например, от перфоратора или дрели;
• металлическая труба и листовой металл;
• вал с шестерней;
• крепежные элементы.

Из инструментов потребуется наличие болгарки, а также сварочного аппарата для соединения металлических узлов будущего механизма.

Пошаговая инструкция для умельца с видео

Сооружение лебедки осуществляется в несколько основных этапов:

1. Изготовление корпуса/рамы.
2. Монтаж основных узлов конструкции.
3. Электрические работы.

Каждый из вышеназванных этапов следует рассмотреть подробнее. При изготовлении рамы необходимо учитывать габариты самого стартера, являющегося ключевым элементом конструкции, а также намоточного вала. Подобные узлы должны без каких-либо проблем помещаться в предполагаемый корпус. При этом следует оставить дополнительное свободное пространство для установки блока управления, ручек и тому подобных элементов.

При выполнении любых манипуляций целесообразно сверяться с чертежом, чтобы убедиться в правильности осуществляемых действий. Это особенно важно перед выполнением сварочных работ, так как позволяет избежать досадных ошибок.

После того, как мастеру удалось изготовить корпус, необходимо начинать монтаж основных узлов. Первым устанавливается барабанный вал — если конструкция изделия предусматривает наличие шестерной пары, потребуется расположить вал сверху. Настоятельно рекомендуется изготовить направляющую для троса с помощью двух пластин с валиком между ними, что позволит избежать его спутывания при работе агрегата.

Как было сказано ранее, заключительным этапом при изготовлении самодельной лебедки является монтаж электрических элементов. Для подключения используемых в конструкции узлов можно применять стандартные провода, которые используются для аккумуляторов. Они оснащены клипсами-крокодилами, которые упрощают выполнение задачи. В дальнейшем, готовый агрегат может работать с помощью автомобильного аккумулятора.

После успешного подключения потребуется намотать трос на барабан. При этом следует помнить, что использование лебедки, подключенной к аккумуляторной батарее, при выключенном моторе приведет к быстрому разряду аккумулятора.

Если планируется использовать самодельную лебедку не только для притягивания или подъема грузов, но и для их опускания, целесообразно оснастить конструкцию редуктором. Когда подобной функции не требуется, устройство можно упростить, отказавшись от использования данного узла.

Конструкция изделия

Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:

• барабан с тросом;
• двигатель;
• редуктор;
• основа (шасси).

Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты, которые понадобятся в процессе работы.

ЛЕБЕДКА-ТЯГАЧ

Большое лесное хозяйство страны оснащено сегодня мощной и высокопроизводительной техникой. Однако и здесь остается немало вспомогательных операций, для выполнения которых еще не придуманы механизмы и приспособления, облегчающие труд, повышающие его эффективность и качество.

В списке немаловажных лесных дел — проведение так называемых рубок ухода. Расчистка от больных, старых деревьев, прореживание лесного массива повышают его рентабельность, улучшают качество заготавливаемой затем древесины.

До недавнего времени большинство операций на рубках ухода приходилось выполнять вручную: мощной технике сюда просто не подступиться.

Новаторы лесного хозяйства решили взять за основу небольшие, но сильные тракторы «Беларусь», оснастить их комплектом вспомогательных навесных приспособлений. Одно из таких устройств — гидроуправляемый щит для трелевки древесины с навеной лебедкой (ЛТН-1) — создано сотрудниками ЦОКБ Лесхозмаша совместно с Всесоюзным научно-исследовательским институтом лесоводства и механизации лесного хозяйства. Работающее от вала отбора мощности и гидросистемы трактора устройство позволяет транспортировать за один рейс до 3 м3 древесины. Обслуживают его тракторист и помощник — чокеровщик.

Рис. 1. Навесная трелевочная лебедка ЛТН-1 на тракторе «Беларусь»:

1 — лебедка, 2 — гидроцилиндр щита, 3 — трелевочный щит, 4 — трактор «Беларусь», 5 — ограждение кабины.

Рис. 2. Внешний вид и схема трактора с универсальным трелевочным оборудованием:

1 — трактор, 2 — ограждение кабины, 3 — центральная подвеска, 4 — двухбарабанная лебедка, 5 — прижимной ролик, 6 — трос лебедки, 7 — опорно-погрузочный щит, 8 — прицепной узел, 9 — вал отбора мощности, 10 — гидрораспределитель, 11 — отвал бульдозерный.

Рис. 3. Схемы работы универсального трелевочного оборудования:

1 — трелевка хлыстов, 2 — выравнивание торцов бревен, 3 — погрузка на транспорт с применением наклонной эстакады, 4 — погрузка с применением двух подъемных мачт, 5 — перевозка короткомерных дров

Если трактор не может подъехать близко к сваленным деревьям — разматывают трос лебедки (его запас рассчитан на 45 м). Тракторист, используя гидросистему, опускает трелевочный щит, а затем и корпус лебедки на землю, а помощник в это время обвязывает тросом — чокерует — хлысты. По его сигналу тракторист включает фрикционную муфту лебедки и вал отбора мощности трактора, лебедка подтягивает и втаскивает хлысты на щит. Затем гидросистема приподнимает его — деревья можно транспортировать к месту погрузки.

лебедка на МТЗ

телегу на последнем фото груженую 5-6 кубами леса вместе с трактором лебедка вытягивает из болота не напрягаясь

отлично сделано .а с чего такие огригаты с какой техники. ?

лебедка с ЗИЛ 131 и раздатка оч похожа, или это она и есть?

нет не угадали это с БТР лебедка

у нас хуторок дворов на восемьсот на которые приходятся примерно 500 тракторов и все практически так оборудованы

вот со 131 лебедка стоит. еще нужно обязательно пластину металлическую прикрутить к лонжерону и к промежутке иначе эта лебедка просто порвет трактор попалам.так и крепление нужно делать основательное. так же из плюсов передок не поднимается при трелевке по пустякам

это не раздатка это коробка отбора мощности. она стоит с правой стороны кпп зил 131

а может есть варианты установки на заднюю навеску, в лесу на трелевке удобнее, или я ошибаюсь

а она в обе стороны может крутится?

если ставить сзади от вала отбора мощности то она будет крутиться только в одну сторону. в данном варианте она реверсивная. может сзади и удобнее но нужно реверс иначе если не расхолостишь лебедку будешь рубать трос что не очень приятно. а так бампером уперся в дерево подтащил хлысты к себе перецепился и поволок их на склад. лично мне сзади лебедка даром не нужна так как бывает приходится по пол километра плыть на лебедке даже у кого передки стоят все равно ставят себе лебедки спереди. сзади можно поставить но только от гидромотора наверно. у нас на практике не зарекомендовали себя эти гидромоторы некоторые пробовали ставить но впоследствии отказались

Раздатки и лебёдки где берёте. Тем более с БТРов.

Работа любит того кто работает

Поподробней про установку КОМ можно?

лебедки раньше прям вояки продавали.даже заказать можно было.сейчас не продают они вроде.в объявлениях еще продают зилы и запчасти к ним.я недавно купил за 6 тыщ лебедку. между КОМом и трактором расстояние 16мм в которое ставится плита изготовить которую можно из металла или из толстой резины шаблон на изготовление плиты беру у знакомого что значительно упрощает задачу.можно взять материал меньшей толщины и отрегулировать прокладками.ком соединяется с неподвижной шестерней вала.та м она одна такая как крышку снимете сразу увидете. я скоро буду ставить лебедку выложу сюда процесс

лебедки раньше прям вояки продавали.даже заказать можно было.сейчас не продают они вроде.в объявлениях еще продают зилы и запчасти к ним.я недавно купил за 6 тыщ лебедку. между КОМом и трактором расстояние 16мм в которое ставится плита изготовить которую можно из металла или из толстой резины шаблон на изготовление плиты беру у знакомого что значительно упрощает задачу.можно взять материал меньшей толщины и отрегулировать прокладками.ком соединяется с неподвижной шестерней вала.та м она одна такая как крышку снимете сразу увидете.я скоро буду ставить лебедку выложу сюда процесс

Хорошо бы увидеть фото шаблона с размерами. А КОМ от 66-го не ставили?

с 66-го не пойдет потому что там косая шестерня на выходе. времени у меня пока нет. появится выложу

вот плита. делал все на глаз. сначала нужно сделать дырки по крышке кпп а парасенок подгоняется после

вот плита. делал все на глаз. сначала нужно сделать дырки по крышке кпп а парасенок подгоняется после

Крутится она за большую или за малую шестерёку? Файлы: sam_0305. jpg

Работа любит того кто работает

ставится как на предыдущем фото и никак подругому.

К верху какок

.На зиловской корбке она стоит справа,а здесь слева.Хотя можно вал розвернуть ипоставить наоботот.

Работа любит того кто работает

да нужно просто развернуть вал и все. я с трех поросят один собрал..еще и корпус варил. поэтому сразу поставил как надо

Здравствуйте,с огромным интересом прочёл тему и хочу посоветоваться. У меня ЮМЗ и слева уже есть ВОМ под привод мощного маслонасоса экскаваторного оборудования-от него лебёдку можно крутить? Есть у меня лебёдка от газ-66,в чём её отличие от лебёдки ЗИЛ и какую лучше применить?

Лебедка из стартера своими руками

Лебедка – необходимый элемент снаряжения автомобиля, если планируется поездка по бездорожью. Она может пригодиться и в городских условиях, если застрянет колесо, но в труднопроходимой местности, где нет возможности вызвать помощь, а машина села на самый мост, лебедка незаменима.

Часто внедорожники этим устройством оснащаются еще на этапе сборки или его можно купить. Но и самодельная лебедка для автомобиля, если смотреть на нее как обычную задачу, вполне по силам любому и не требует инженерного образования.

Кроме того, такое устройство может заменить строительный кран, если все подробно рассчитать, сделать чертеж и схему работы. Это будет эффективней, чем использовать таль. Такой механизм можно установить на трейлер или прицеп МЗСА.

Т-16М [ править | править код ]

После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М

. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.

Характеристики Т-16М	Значение
Годы выпуска	1967-1995
Общее количество выпущенных машин, шт	470 000
Мощность двигателя, л. с.	25
Эксплуатационная масса, кг	1810
Число передач вперед/назад	7 / 1
Скорость движения вперед, км/ч	5,5-23,2
Скорость через ходоуменьшитель, км/ч	1,6

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

• Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
• Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
• Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

ВАЖНО! Нередко в роли двигателя применяется генератор от большегрузного транспорта, трактора или любой подходящий по крутящему моменту электромотор. Важно, чтобы такой двигатель потреблял минимум энергии, в противном случае аккумулятор быстро сядет.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Виды самодельных лебедок

Любой чертеж подскажет, как можно собрать полезное устройство. Автомобильная лебедка остается необходимостью, поэтому не стоит отказываться от нее. Сначала стоит познакомиться с доступными вариантами, которые гарантируют простоту сборки. Существуют следующие виды этих устройств:

Самодельная лебедка – несложное устройство

В соответствии с используемыми схемами удастся подобрать оптимальную лебедку. При желании человек самостоятельно сделает подходящую модель, которая будет соответствовать его запросам. Из-за чего стоит подробно рассмотреть каждый вид, дав ему общую характеристику.

Ручная

Самодельная ручная лебедка – отличный выбор, гарантирующий простоту эксплуатацию. Это ее главное преимущество, позволяющее свободно пользоваться устройством, не сталкиваясь с проблемой разряженного аккумулятора. Единственной проблемой остается необходимость прикладывания немалых усилий.

Схема устройства такого аксессуара становится сложной. Следует произвести расчеты, чтобы получить достаточную мощность. В ином случае она будет соответствовать только физической силе человека. Ему не удастся вытащить внедорожник из кювета, поэтому установка не даст успешных результатов.

Ручная лебедка из стартера – наиболее доступный вариант, который можно выбрать для собственного автомобиля.

Воспользовавшись им, удастся в короткий срок собрать надежную конструкцию, способную справиться с задачей в любую погоду.

Практика показывает, что именно такие аксессуары оказываются незаменимыми во время длительных путешествий.

Электрическая

Постаравшись упростить себе задачу, люди должны выбрать иную схему конструкции. Электрическая лебедка также удобна и доступна, ведь для ее создания придется воспользоваться всего лишь небольшим двигателем. Он наверняка найдется в любом гараже, оставшись от стиральной машины или шлифовального станка.

Электрическая самодельная лебедка

Электро или ручная лебедка? Такой выбор оказывается перед каждым человеком. Если хочется свободно перемещать крупные грузы, даже вытаскивая собственный трактор из оврага, человеку лучше воспользоваться доступным подключением. Для этого подойдет аккумулятор, находящийся под капотом.

Многие владельцы транспортных средств предпочитают такую конструкцию. Она поначалу представляется сложной для исполнения, но после быстрого изучения получается выявить трудные моменты и справиться с ними. Только во время эксплуатации вскроется неприятный недостаток. Им является невозможность использования устройства при разряженном аккумуляторе.

Гидравлическая

Выбирая подходящего «помощника», автовладелец обязательно постарается найти лучшее соотношение всех показателей. Гидравлическая самодельная лебедка окажется оптимальным вариантом, совпадающим с пожеланиями профессионалов. С одной стороны она сохраняет простоту ручных конструкций, а с другой – обеспечивает повышенную мощность.

Конструкция гидравлики сложнее, чем может показаться на первый взгляд. Для учета всех требований чертежа придется подобрать различные детали, а потом объединить их в единую действующую систему. После ее установки поездки станут полностью безопасными и спокойными.

Самодельная гидравлическая лебедка

Гидравлические конструкции обычно применяются крупными производителями. Пусть они не во всем идеальны и требуют регулярного обслуживания, но отлично справляются со своими функциями. По этой причине их популярность остается на высоком уровне, который поддерживается постоянными разработками и дополнениями.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

ВАЖНО! Чтобы аккумулятор не сел быстро, стоит снизить потребление электропривода. Лучше использовать 12 вольтовый стартер с планетарным редуктором. Это самый компактный и лёгкий вариант.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

ВАЖНО! Местом использования такого устройства часто бывает гараж, где требуется перемещать тяжелые грузы. Гаражный вариант используется для работы с крупными деталями автомобилей. Такой механизм можно установить на катер, чтобы облегчить погрузку-разгрузку или поднятие-сброс якоря. Якорный механизм такой лебедки должен предусматривать функцию автосброса.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т. д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

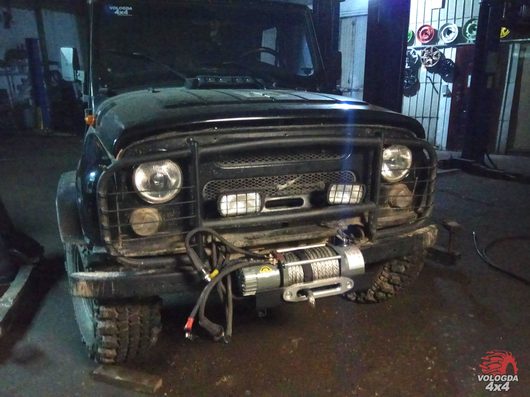

Самодельная лебедка на УАЗ

Технические характеристики позволяют монтировать на УАЗ самодельные лебедки любого типа, наиболее популярный вариант – электролебедка. Она позволяет вытащить уазик, даже если заглох мотор. Проста в эксплуатации и надежна. Минусы – небольшой срок автономной работы и уязвимость к влаге. При установке самодельной лебедки на УАЗ, если она электрическая, имеет смысл увеличить мощность аккумулятора или возить запасной.

ВАЖНО! Возможна установка гидравлической лебедки, но только при наличии гидроусилителя. Также применяются ручные и механические (валовые) лебедки.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Лебедка на трактор

Необходимо сделать лебедку на трактор ЛТЗ (у меня Т-40).

Основное назначение лебедки это трелевка леса. Можно сделать ее от гидравлического привода (правда считаю это не разумным) или от вала отбора мощности — ВОМ (540 об. мин.)

Надо, чтобы тяговая сила лебедки была в только в одну сторону, а трос что бы разматывался когда его руками тянут.

У кого какие мысли есть по этому поводу?

В общем надо что то типа вот этого вот » >

Но лучше попроще.

Возьми стандартный от ГАЗ-66 или армейского ЗиЛа.

самое простое- механизировать что-нибудь армейское для натяжки антенных оттяжек.

Профан2 написал : Возьми стандартный от ГАЗ-66 или армейского ЗиЛа.

А где взять то? У меня военной части в радиусе 250 км. нет

Вездеходы были (и есть) у связистов, энергетиков, лесников, колхозников, фермеров, в школах ДОСААФ. Обычно стоят раскуроченные.

ilionor написал : Основное назначение лебедки это трелевка леса.

как вам такое решение

хочу написать некоторые собственные изыскания в данном вопросе у меня тоже вставали такие вопросы, данный трактор абсолютно универсален с ним можно делать ВСЕ:

вариант 1. у меня взята крановая лебедка пионер, таких много везде встречается, сварена рама, на болты прикручен угольник под планки, привод от ВОМ идет на КПП от ГАЗ-53 поставленную в обратном направлении (т.е. кардан приходит к фланцу барабана ручника) на первичном валу КПП установлены две звездочки с распредвалов жигулей и на первичном валу редуктора две такие же передача идет двумя двухрядными моторными цепями, на барабан легко наматывается до 100 метров троса диаметром 10 мм, возможность данной схемы: — может тянуть с 4 скоростями в одну сторону и 1 в другую, — при положении рычага КПП в нейтрали трос легко разматывается недостатки: — трос тащит перепендикулярно трактору (можно в обе стороны), трактор стаскивает в сторону приходится во что-то упирать (у меня сделаны 4 острых зуба которыми лебедка зацепляется за землю но этого не достаточно), при работе на больших оборотах ДВС легко рвет данный трос, — достаточно громоская конструкция

Создание самодельной лебёдки с ручным приводом своими руками

Лебедка своими руками: из стартера, дрели, или шуруповерта

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей.

Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов.

Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа.

Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет.

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи.

В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Способы сделать своими руками

Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно.

Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием.

Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

• напряжение питания — 12 В;
• скорость вращения якоря — 5000 об/мин;
• ток потребления на холостом ходу — 35 А;
• крутящий момент на максимальной мощности — 0,76 кгм;
• ток на максимальной мощности — 250 А.

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме.

Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах.

К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию.

Придется придумать крепление для шуруповерта и переходник на редуктор.

Самодельная лебедка из дрели

Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности.

Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении.

Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

• Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
• Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
• Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции.

Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра.

В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Источник: https://pochini.guru/modernizatsiya/lebedka-iz-startera

Лебедка из стартера своими руками: 3 варианта конструкций

Лебёдка является наиболее востребованным грузоподъёмным механизмом. Её цель заключается в перемещении груза в горизонтальной плоскости.

Водители транспортных средств повышенной проходимости нуждаются в данном механизме в первую очередь, поскольку такие автомобили используются для передвижения по дорогам без асфальтного покрытия и городского комфорта. Такие условия приводят к тому, что машина может застрять в песке или грязи, откажет при подъёме на возвышенность.

Для таких ситуаций внедорожники оснащены лебёдкой на переднем бампере, но если её нет, можно сделать самостоятельно. Как изготавливается лебёдка из стартера своими руками, и какие рекомендации стоит соблюдать?

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями.

Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя.

Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической. Рассмотрим их:

1. Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.
2. Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора. При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн. Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
3. Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Самостоятельное изготовление: ограничения и рекомендации

Итак, как сделать самодельную лебёдку, какие ограничения необходимо взять во внимание? Вот они:

1. Запуск автомобильного стартера осуществляется посредством втягивающего реле с бендиксом. В соленоиде нет никакой необходимости, но контактный пускатель лишним не будет. Это обеспечит больший ток на контактах. Схему включения лучше оставить штатную. Фиксация бендикса осуществляется посредством сварки в положении максимального сцепления, но, в зависимости от используемого редуктора, его можно удалить из втягивающего реле.
2. Работа стартера не может быть продолжительной. Но это не значит, что продолжительные нагрузки приведут к его немедленному сгоранию. Тем не менее, корпус двигателя не обеспечит обмотке достаточного охлаждения. Регулярная эксплуатация лебёдки с учётом продолжительных периодов работы следует обеспечить механизму дополнительное охлаждение. В качестве рёбер охлаждения подойдут наваренные на корпус алюминиевые уголки.
3. Допускается самостоятельное изготовление редуктора для лебёдки, но можно подобрать подходящий от электрического инструмента с учётом необходимой нагрузки.
4. Для предотвращения перегрева позаботьтесь о том, чтобы питающие провода были с большим сечением.

Поэтапное выполнение работ

Далее представлена подробная инструкция о том, как сделать лебёдку своими руками, используя стартер от «Жигулей». Выбор данного стартера обусловлен тем, что он максимально компактен и отличается высокой степенью надёжности. Дополнительным преимуществом является возможность его приобретения практически за бесценок на любом стихийном автомобильном рынке.

1. Силовые контакты втягивающего реле можно оставить, если нагрузки на лебёдку будут существенными. Механизм бендикса, в свою очередь, необходимо вместе с конусным кожухом удалить.
2. Поскольку механизм в данном случае маломощный и компактный, в создании редуктора из шестерни маховика нет никакой необходимости. Просто подберите узел от большой дрели. Редуктор должен быть понижающим.
3. Отделите корпус бендикса от лебёдки и выполните по месту сопряжение вала редуктора с соответствующей частью стартерного мотора. Сделать это можно как посредством создания переходной муфты со шплинтами, так и путём классической электросварки.
4. В установке демпферов нет необходимости, поскольку они всё равно сломаются.
5. Использование планетарного редуктора позволит повысить передаточное отношение при необходимости.
6. Используйте трубу соответствующего размера для закрытия пространства между двигателем и редуктором, чтобы оператор был защищён от вращающихся элементов.
7. Корпус двигателя и редуктора необходимо надёжно соединить, но не простыми шпильками с резьбой.
8. Изготовьте барабан их отреза листового железа толщиной в пару миллиметров и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала по центру каждой боковой части.
9. Силовой вал должен быть со штатной парой рабочих шестерён, в противном случае сопряжение основной звёздочки с выходом редуктора выполнить будет проблематично.
10. Надёжно сварите между собой все элементы на станине из швеллера. Люфты недопустимы.
11. Из листового железа толщиной до 5 мм выполните боковые стенки. Толщина менее 3 мм не подойдёт.
12. С помощью мощных подшипников с подиумами зафиксируйте барабан. Данный этап один из самых ответственных. Приварите подиумы к боковым стенкам.
13. Редуктор на станине следует зафиксировать так, чтобы его шестерёнка цеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
14. Соедините электромотор от стартера с редуктором и придайте лебёдке презентабельный внешний вид – зачистите швы, устраните ржавчину и покройте поверхность краской.

Рекомендации к эксплуатации

Длительный эксплуатационный срок самодельной лебёдки напрямую зависит от соблюдения следующих условий:

• качественная смазка подшипников;
• надёжная фиксация механизма на фундаменте;
• установка цепных пар в одной плоскости;
• проверка деталей перед запуском;
• следите за нагрузкой и не превышайте допустимые нормы;
• контролируйте перемещение груза;
• не прикасайтесь к тросу, если он под нагрузкой;
• следите за витками, когда трос наматывается на барабан.

Выводы

Водитель с элементарными навыками ремонта авто сможет самостоятельно изготовить лебёдку и не беспокоиться о проходимости автомобиля в условиях бездорожья. Используйте только проверенные и качественные расходные материалы, поскольку от них напрямую зависит надёжность механизма и длительность эксплуатационного срока лебёдки.

Оценка статьи:

(1

Источник: https://motorsguide.ru/tuning/lebedki

Лебедка своими руками – простые способы изготовления

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Популярное:  Делаем листогиб своими руками из подручных материалов

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Самодельные лебедки

Трещотка от Камаза
Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Популярное:  Строительные пистолеты: особенности выбора

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео — как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке
Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка
Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете.
Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Источник: http://obinstrumente.ru/ruchnoj-instrument/lebedka-svoimi-rukami.html

Изготовление барабанной лебёдки своими руками

В гараже, домашнем хозяйстве не обойтись без лебёдки. С помощью инструмента можно в одиночку вытащить автомобиль из ямы, поднять строительные материалы на второй этаж, спустить в яму картошку в мешках. Да мало ли дел, которые под силу выполнить только с помощью лебёдки.

Лебёдка, ворот горизонтальный, получила своё ласковое название от славянского «лебедь». Журавель — так называли подъёмные механизмы в деревнях за рычаг, похожий на вытянутую шею птицы.

Лебёдка — механизм барабанного типа, приспособление для подъёма тяжестей или горизонтального перемещения грузов с ручным или электрическим приводом.

Разновидности ручной барабанной лебёдки

Принцип действия лебёдки основан на законе физики «правило рычага». Момент силы действия равён моменту силы противодействия.

F1*L1=F2*L2

Выиграешь в силе, проиграешь в расстоянии. Архимед собирался перевернуть Землю, если бы ему дали точку опоры. Удлиняя плечо рычага с помощью ручки лебёдки, человек многократно увеличивает силу для поднятия грузов.

Корпус с местом установки лебёдки является точкой опоры, поэтому требует надёжного крепления.

Классическая ручная лебёдка имеет шкив для наматывания троса и ручку, выполняющую роль рычага, с помощью которой осуществляется вращение барабана. Равномерную навивку троса обеспечивает тросоукладчик.

Шкив — колесо, имеющее обод или канавку по окружности.

Для увеличения эффективности приспособления применяются различные виды привода:

• Ручная лебёдка с односкоростным шестерёнчатым приводом. К приводному валу барабана лебёдки жёстко крепится большая шестерня. За её зубцы цепляется шестерёнка меньшего размера. Коэффициент усиления будет равён соотношению зубьев шестерней. Для вращения барабана ручного механизма на вал надевается рукоятка, от длины которой зависит, сколько сил потребуется приложить для вращения барабана.
• Ручная лебёдка с многоскоростным шестерёнчатым приводом. Шестерёнчатая передача такого типа привода имеет несколько пар шестерней, коэффициенты усиления которых складываются, многократно увеличивая усилие. Оборотной стороной является потеря скорости и увеличение времени перемещения груза. Рукоятка, зацепленная на прямой паре шестерён, позволяет перемещать груз с большой скоростью. При использовании двух пар шестерней увеличим силу в два раза, но потеряем время. Чтобы предотвратить обратное раскручивание барабана, используется стопор, или «трещотка», как элемент храпового механизма.
• Храповый механизм — преобразовывает возвратное вращательное движение в прерывисто- вращательное в одном направлении. При прекращении поступательногодвижения шестерни упираются в стопор, который предотвращает разматывание троса с висящим грузом. Другое название стопора — трещотка, во время работы он трещит, перепрыгивая с одного зуба шестерни на другой. Если необходимо опустить груз, бесполезную собачку откидывают для освобождения от стопора храпового устройства.
• Механизм с червячным приводом. Принцип работы червячного механизма заключается в замене одной из плоских шестерёнок винтовой. Преимущество привода — в большом коэффициенте усиления и самостопорящейся конструкции. Винтовая шестерня небольшого диаметра вращает основную. Груз может перемещаться в любую из сторон. Механизм безопасный, сохранность груза обеспечена. Устройство имеет трущиеся поверхности, которые изнашиваются на глазах без использования смазочных материалов. Конструкция компактная, но имеет ограничения по весу. Тем не менее лебёдка востребована на рынке.
• С планетарным редуктором. Дорогостоящее устройство с высокой компактностью, с коэффициентом усиления в сотни раз, имеющее до десятка пар шестерней, редко применяется в домашних условиях именно из-за цены.
• Блок в рабочей схеме лебёдки. Если требуется переместить груз по горизонтальной поверхности — вытащить забуксовавший автомобиль во время весенней распутицы, то лебёдку устанавливают и закрепляют на полу или столе.

Для того чтобы переместить предмет в вертикальной плоскости — поднять на другой этаж или спустить в яму, требуется дополнительный механизм — блок, который состоит из шкива и подвеса.

Через шкив перекидывается ремень или трос, с другой стороны троса устанавливается подвес, на который цепляется груз.

С увеличением количества блоков во столько же раз увеличивается усилие передачи, что используется при такелажных работах.

Создание барабанной лебёдки своими руками

Все перечисленные механизмы удобные в использовании, но дорогостоящие. Выход один — смастерить устройство своими руками.

Варианты изготовления самодельной лебёдки:

1. из трещотки от КАМаза;
2. из бензопилы «Дружба».

Вариант первый — используется трещотка от КАМаза с червячным редуктором — из механизма, отвечающего за работу тормозов. Приспосабливаем барабан на основную ось, а к червячной паре прилаживаем рукоятку. Коэффициент усиления составит 1:20.

Можно обрезать штатную тормозную ось болгаркой и насадить на неё барабан. Использование блочного соединения усилит мощность лебёдки вдвое. Требуется смазывать трущиеся поверхности, чтобы самодельное приспособление имело долгий срок службы.

Мощности самодельной лебёдки хватит для подъёма строительных материалов и тяжёлого груза из ямы. Но тяжёлый двигатель вытащить из капота она не поможет.

Мотолебёдка своими руками изготовляется из бензопилы. Этот вариант подойдёт там, где нет электричества. Это изобретение лесорубов, которым требовалось обвязывать срубленные стволы.

С бензопилы «Дружба» снимают кожух, к самодельному барабану приделывают большую звёздочку от мотоциклетного колеса и присоединяют мотоциклетную цепь к ведущей основной звёздочке бензопилы.

Получили два редуктора в одном механизме: редуктор бензопилы и цепной редуктор на звёздочках, имеющий передаточное отношение 1:10.

За счёт распределения нагрузки увеличивается срок службы рабочих элементов.

Использование ручной рычажной лебёдки

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

Источник: https://ObInstrumentah.info/izgotovlenie-barabannoj-lebyodki-svoimi-rukami/

Самодельная лебедка из трещотки

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

Самодельная лебедка из трещотки

Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.

Это может быть, например, массивная крышка в подвал или большие части от автомобиля.

Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.

Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения.  Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

Для изготовления грузоподъемного приспособления такого типа понадобиться:

Две задние трещотки автомобиля Камаз: левая и правая

Крюки для буксировки в количестве 2шт.

Трос диаметром 4-5 мм.

Кулак для разжимания тормозных колодок на автомобиле Камаз

Болт для крепления крюка

Шаг №1

Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.

Шаг №2

Далее из разжимного кулака срежьте собачку и  при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы,  идентичные расположенным с другой стороны.

Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

Шаг №3

Возьмите крышки от ненужной трещотки б/у и изготовьте  две шайбы для будущей лебедке.

Шаг №4

Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.

Шаг №5

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

Шаг №6

На свободный конец троса устанавливаем второй буксировочный крюк.

Шаг №7

Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.

Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Самодельная электро лебедка

Самодельная электро лебедка пригодится вам в самых сложных ситуациях.

Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.

В основу ее работы положен принцип использования мощности всяческих устройств, таких как:

—          разнообразные двигатели;

—          генераторы от тракторов;

—          стартеры, переделанные под двигатели.

Интересно! Стартер для бензокосы, тут!

Изготовить лебедку с электрическим приводом своими руками не сложно.  Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с  перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.

Для начала нужно определить необходимые комплектующие:

Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть.  Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.

Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5

Редуктор 1:40.

Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.

Подшипник 180306 в корпусе (2шт).

Вал барабана.

Шлицевая часть с наружной гранаты(2шт).

Ступица.

Металлопрокат различной толщины и сечения для изготовления рамы и барабана.

Метизы для крепления двигателя, редуктора и барабана.

Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.

Кинетическая схема лебедки с электродвигателем

Этап №1

Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров.

Для этого нужно  взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе.

 Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.

Этап №2

Из трубы прямоугольного сечения свариваем общую раму, на которую  монтируем  электродвигатель и редуктор  с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.

Этап №3

Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.

Этап №4

Переходим к изготовлению барабана.  С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.

Этап №5

Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.

Этап №6

Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.

Этап №7

Подключаем электрооборудование лебедки и делаем пробный пуск.

Этап №8

Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводомготова.

Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.

Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.

Самодельная лебедка для хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.

Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.

А некоторые умудряются использовать самодельную лебедку для вспахивания земли.

Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.

Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.

Самодельная механическая лебедка

В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.

Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.

Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.

Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут

Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.

Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.

Вам понадобится:

—          отрезок от трубы;

—          крепкий трос;

—          крепкая палка.

Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.

Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!

При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.

И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.

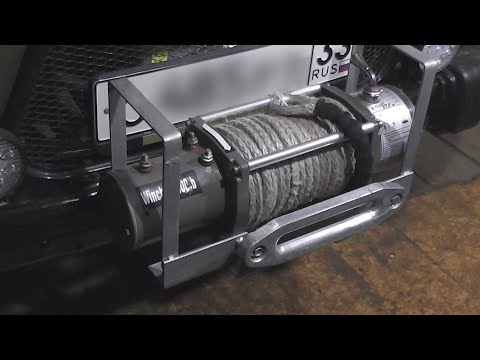

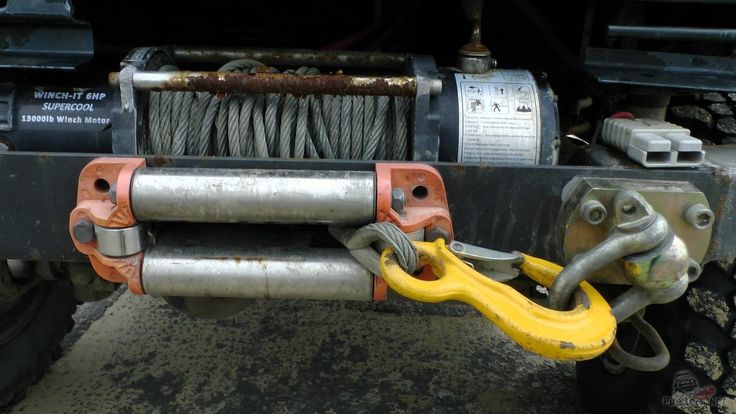

Самодельные лебедки для автомобиля

Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.

Можно запросто застрять где-нибудь и надеяться на помощь посторонних.

Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.

Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.

Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.

Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.

Источник: http://stroysvoy-dom.ru/samodelnaya-lebedka-iz-treshhotki/

Ручная барабанная лебёдка своими руками

Сильно заблуждаются те, кто считает, что сделать своими руками ручную лебедку очень сложно. На самом деле это довольно простая задача, с которой легко может справиться каждый, кто знает простые законы физики и механики.

За последние годы ручные лебедки получили широкое распространение в различных областях. Их активно применяют в строительстве, на приусадебных участках. Также они есть у многих автовладельцев, которым они помогают выбраться из бездорожья в пути.

Плюсы ручной лебедки

Главная причина высокой популярности ручных лебедок связана с их преимуществами:

• Компактность. Благодаря своим небольшим размерам это приспособление можно легко разместить в багажнике своего автомобиля;
• Простота применения. Чтобы воспользоваться ручной лебедкой, не нужно тратить время на ее подготовку к работе;
• Мобильность. При необходимости это приспособление всегда можно развернуть в нужном направлении и создать необходимое усилие в горизонтальной и вертикальной плоскостях;
• Универсальность. Основное предназначение ручной лебедки — это тянуть и поднимать груз. При этом не имеет никакого значения, какой он имеет вес. Единственное, в чём должен быть уверен владелец этого приспособления — лебедка сможет создать необходимое тяговое усилие, чтобы переместить груз в нужное место;
• Простота в обслуживании. Научиться работать с этим устройством может даже человек, который никогда их раньше не видел. При этом у владельца не возникнет проблем с его ремонтом.

Убедиться, что изготовить своими руками лебедку просто, может каждый. Для этого достаточно найти любую инструкцию по сборке этого приспособления и внимательно ознакомиться с ней.

Однако прежде чем приступать к практической части этого процесса, вначале стоит более подробно ознакомиться с разновидностями, принципом работы, устройством и пошаговой инструкцией по изготовлению этого приспособления для подъема грузов.

Виды ручных лебедок

Как было сказано выше, основное предназначение ручной и электрической лебедки — перемещение грузов на различные расстояния. Это можно делать как по горизонтали, так и по вертикали, используя упор или обходясь без него. На сегодняшний день чаще всего используется три основных вида ручных лебедок:

Рычажная

Эта разновидность лебедки в отличие от электрической имеет в своей конструкции несколько обязательных элементов: помимо троса в ней предусмотрена трещотка либо храповый механизм, а также рычаг. От других видов лебедок она отличается тем, что способна работать в подвешенном состоянии и ее не требуется закреплять к прочному основанию.

Для запуска храпового механизма рычагом совершаются качательные движения. Еще в конструкции этой разновидности предусмотрен встроенный барабан, имеющий фиксаторы-кулачки, не дающие ему разматываться.

Из недостатков, которыми обладает эта разновидность лебедки, главным является короткий трос, длина которого достигает 6 м. Но здесь гораздо важнее, какое усилие она создает в тяге. Этот параметр у лебедки может составлять от 750 кг до 4 тонн усилий. Этого достаточно для того, чтобы поднимать груз на высоту до 4 м.

Барабанная

Этот тип лебедки по сравнению с электрической имеет в своем оснащении следующие основные элементы — опора, рукоятка, редуктор и барабан. Последний элемент бывают двух типов — зубчатые и червячный. Причём именно первый более предпочтителен, поскольку в этом случае значительно сокращается износ барабана.

У этой лебедки имеется и другое название — тросовая. Она получила его неслучайно, ведь она оснащена барабаном с длинным тросом. Принцип ее работы заключается в следующем: оператор вращает рукоятку, создаваемая в результате вращения энергия передается через барабан редуктору, в результате барабан начинает производить необходимые тяговые усилия.

Перед тем как начинать работу с лебедкой, ее нужно надежно закрепить. В конструкции барабана предусмотрен важный стопорный механизм. Он присутствует здесь на случай неожиданного падения груза и автоматически отключает ее.

Создаваемое в процессе использования барабанной лебедки тяговое усилие имеет значение от 250 кг до 5 тонн. Стандартная длина троса составляет порядка 30-40 м, а его толщина не превышает 15 мм.

По мере увеличения толщины троса заметно расширяются возможности оператора по использованию ручной лебедки. С ее помощью можно вытащить автомобиль из кювета, а также совершать различные манипуляции с тяжелыми бетонными блоками, в том числе поднимать их на высоту.

Монтажно-тяговая

Фактически она является лебедкой рычажного типа, но имеет одно отличие — у неё нет барабана. На корпусе присутствуют зажимы-кулачки, посредством которых создается необходимое усилие.

Кулачки имеют параллельное расположение. Это объясняет, почему оказываемое на трос давление распределяется равномерно по всем направлениям, а это продлевает срок службы троса.

Присутствующий в конструкции рычаг позволяет блокировать кулачки. Рычаг лебедки, который дополнительно оснащен резным штифтом, обеспечивает надежную защиту механизма от перегрузки.

Рассматриваемая разновидность ручной лебедки является наиболее популярной, поскольку имеет наиболее продуманную конструкцию и может использоваться для решения различных задач в любой сфере.

Для того чтобы реже приходилось ремонтировать такую лебёдку, достаточно выполнять главное условие — регулярно смазывать ее механизм.

Как сделать лебедку своими руками из стартера?

До того как перейти к практической части изготовления ручной лебедки из металла своими руками, стоит рассмотреть старый дедовский способ, который может оказаться очень полезен в том случае, если механизма рядом не оказалось, а извлечь из грязи автомобиля требуется позарез:

• Первым делом следует подготовить необходимые материалы и инструменты — лом, трос и кусок трубы.
• В землю на максимальную глубину вкапываем лом. В конструкции лом будет выполнять функцию оси вращения.
• Теперь на этот стержень нужно одеть кусок трубы. Он будет выполнять функцию рычага. Однако имейте в виду, что располагаться кусок трубы должен таким образом, чтобы между ним и ломом возник угол 90 градусов. Тогда вам не составит труда вращать эту конструкцию в любом направлении.
• Следующим шагом необходимо зафиксировать трос с помощью карабина к лому, а второй его конец нужно подвести к крепежу автомобиля.
• Используя рычаг, наматываем трос на лом. Чтобы всё сделать правильно, вам следует знать об одном нюансе: желательно использовать рычаг большей длины, в этом случае вам будет легче накручивать трос. По этой причине выбирайте рычаг длиной около 1 м.

Несмотря на то, что мы делаем лебедку с некоторыми отступлениями от принятой технологии, она всё-таки будет работать по тому же принципу, который используется во всех лебедках.

Конструкция лебедки

Теперь настало время перейти к сборке лебедки из металла. Конструкция ручной лебедки из стартера будет включать в себя несколько базовых элементов: шестерню, вал для намотки троса, втулку, ручку и корпус.

Рассмотрим подробнее основные компоненты этого приспособления:

• От шестерни-глисты вращающий момент передается валу, на который накручивается трос. И здесь основная задача заключается в правильном выборе деталей, имеющими крепкие зубья. Они должны иметь достаточно большую толщину. Это позволит в значительной степени увеличить запас прочности.
• Вал намотки троса. Его можно изготовить самостоятельно, используя доступные детали. Нам понадобится литой цилиндр из металла. К нему с одной стороны приваривается «ухо», которое можно сделать из круглого листа металла. Важно убедиться, что оно по диаметру соответствует внутреннему кольцу шестерни. Обязательно в вале нужно сделать сквозное отверстие. Тогда у оператора будет возможность продеть трос и впоследствии зафиксировать его снаружи.
• Втулка. Основная ее задача заключается в обеспечении скольжения вала при вращении. Если вам необходима самодельная лебедка для постоянной эксплуатации, то желательно установить в ее конструкцию подшипник качения. Даже если он выйдет из строя, то вы легко сможете заменить его новым.
• Корпус. Этой части ручной самодельной лебедки также стоит уделить большое внимание. Во время изготовления отверстий для крепления необходимо удостовериться, что между шестерней, валом, рукояткой и подшипником/втулкой отсутствуют зазоры.

Особое внимание обращаем на то, что работа механизма должна осуществляться плавно. Он должен иметь подвижную и в то же время достаточно жесткую конструкцию, чтобы можно было избежать преждевременного истирания элементов конструкции друг от друга.

Теперь после рассмотренных выше моментов можно переходить к тому, как собирать самодельную лебедку.

Процесс сборки

Для ручной самодельной лебедки нам понадобится стальной швеллер или листовой металл толщиной 4 мм. Корпус будем делать из короткого и длинного швеллеров, которые скрепляют с обеими пластинами корпуса при помощи болтовых соединений.

Пошаговая инструкция

• Для самодельной лебедки нам понадобится два швеллера, один из которых должен иметь длину 40 см, а другой — 30 см.

  Самый длинный из этих фрагментов станет правой частью лебедки, на которую мы впоследствии установим шестерню и ручку вращения;

• Теперь наносим метки на швеллеры на одном уровне, чтобы потом сделать сквозные отверстия. Уже в них в конце работы будет вставлен вал.
• Далее необходимо в каждом швеллере проделать отверстия на одинаковом уровне, причём их должно быть четыре. В этих местах мы соединим конструкцию с параллельными пластинами корпуса посредством болтовых креплений.
• Далее нам понадобится обычный металлический лист толщиной 4 мм, из которого нам нужно будет вырезать две детали.

  По своему виду они должны выглядеть как прямоугольник, у которого в правом нижнем углу должен присутствовать выступ треугольной формы. В одной такой детали нужно проделать отверстие, чтобы впоследствии можно было стационарно зафиксировать это приспособление .

  Помимо этого, в двух таких деталях нам придется проделать сквозное отверстие на одном уровне. Оно нам понадобится для того, чтобы установить вал шестерни Глиста.

• Теперь можно надеть на вал шестерни Глиста два подшипника. После этого настает черед металлических пластин с треугольными выступами, которые нужно одеть на вал шестерни Глиста.

  Для большей надежности их крепим на болты, пружинные шайбы или гайки.

• Теперь на вал намотки нужно посадить шестерню. В завершение останется только надеть металлическую втулку.
• Теперь нужно поставить вал в длинный швеллер.
• Заключительным нашим действием будет установка короткого швеллера на латунную втулку и ее крепление с помощью пружинных шайб, гаек и болтов.

Заключение

Ручная лебедка — очень полезное приспособление. Оценить ее по достоинству можно в самых разных ситуациях, когда возникает необходимость в перемещении грузов значительного веса и габаритов.

При желании это приспособление можно изготовить самостоятельно, однако иногда на этапе реализации этой идеи могут возникать определенные трудности. Это может произойти даже в том случае, если вы решили сделать лебедку из стартера своими руками.

Чтобы избежать подобного, необходимо в самом начале ознакомиться с процессом изготовления ручной лебедки своими руками из стартера от УАЗ. Это в конечном итоге поможет понять, что собой представляет ручная лебедка и как она работает, и избежать многих грубых ошибок в процессе ее изготовления.

Источник: https://instrument.guru/svoimi-rukami/ruchnaya-barabannaya-lebyodka.html

Самодельные подъёмные механизмы. Лебедка своими руками – простые способы изготовления

Поднимать тяжелые грузы на высоту, пусть даже не очень большую – задача для человека очень сложная. Однако придумано достаточно много различных механизмов и приспособлений, облегчающих этот процесс. К числу таких механизмов в обязательном порядке следует отнести полиспаст. В нашей статье подробнее поговорим об этом устройстве, а также расскажем о технологии создания полиспаста дома.

Как можно упростить подъем грузов

Полиспаст представляет собой систему, которая состоит из неподвижных и подвижных блоков, соединенных друг с другом цепными или канатными передачами. Это устройство было изобретено очень давно, ведь еще древние греки и римляне пользовались аналогичными механизмами. За последующие тысячелетия составляющие данного аппарата и его предназначение практически не изменились. На сегодняшний день это устройство используется практически в первозданном виде, лишь с небольшими изменениями.

Схема работы полиспаста

Полиспасты применяются в основном в стреловых механизмах строительных кранов. К полиспастам, несмотря на все их многообразие, предъявляют два основных требования: увеличение скорости (за это отвечают скоростные механизмы) и увеличение силы (так называемые силовые полиспасты). В подъемниках обычно используются первые, тогда как вторые нашли применение в подъемных кранах. Следует отметить и тот важный факт, что схемы силовых и скоростных устройств являются практически полностью взаимно обратными.

Обычный полиспаст представляет собой устройство, основными компонентами которого являются:

• система блоков с подвижными осями;
• блоки с неподвижными осями;
• обводочные барабаны;
• обводные блоки.

За счет эффективного взаимодействия блоков и веревок появляется возможность существенно выиграть в силе. В силе мы выигрываем во столько раз, во сколько раз проигрываем в длине. Это одно из фундаментальных правил механики, благодаря которому обычный человек может с легкостью поднимать тяжелые массы, затрачивая минимум физических усилий.

Гораздо выгоднее приобрести данный прибор или сделать его самостоятельно, нежели брать в аренду подъемные краны или аналогичные механизмы. Особенность устройства заключается в том, что одна из сторон, которую закрепляют на грузе, находится в подвижном состоянии, тогда как вторая сторона, крепящаяся к опоре, является статичной. Именно подвижные блоки обеспечивают такой существенный выигрыш в силе. Статические же блоки требуются для контроля траектории движения веревки и самого груза.

Существуют различные виды полиспастов, которые отличаются по кратности, четности и сложности. Показатель кратности определяет, во сколько раз вы выиграете в силе, используя данное приспособление. Так, покупая механизм с кратностью 6, вы теоретически имеете выигрыш в силе в 6 раз.

Простые и сложные полиспасты – разбираемся в их конструкции

Для начала поговорим о простых механизмах. Получить такое устройство можно, добавив блоки на груз и опору. Четный полиспаст – это устройство, в котором веревка прикрепляется к опоре. Если же требуется нечетный, то веревка устанавливается на подвижной точке поднимаемого предмета. Добавление блока увеличивает кратность прибора на два пункта.

Так, чтобы вручную сделать полиспаст для обычной лебедки, кратность которого составляет 2, достаточно использовать только один подвижный блок, крепящийся к грузу. Веревка же при этом крепится на опоре. В результате мы будем иметь четный полиспаст с кратностью 2. Сложные полиспасты включают несколько простых механизмов. Естественно, такое устройство дает существенно больший выигрыш в силе, который можно рассчитать путем перемножения кратностей каждого из используемых полиспастов. При этом не стоит забывать о силе трения, из-за действия которой происходит небольшая потеря в мощности устройства.

Есть несколько способов уменьшить силу трения веревки. Самый эффективный заключается в том, чтобы использовать ролики как можно большего радиуса. Ведь чем больше радиус, тем сила трения оказывает меньше воздействия на веревку и подъемный механизм в целом.

Как на эффективность работы влияет веревка

Избежать зажатия и перекручивания веревки можно, если использовать дополнительные приспособления, к примеру, монтажные платы, которые позволяют разнести ролики относительно друг друга. Категорически не рекомендуем применять в полиспастах растягивающиеся веревки, поскольку в сравнении с обычными статическими изделиями они очень серьезно проигрывают в эффективности. Собирая блок для подъема грузов, специалисты используют и грузовую, и отдельную веревки, которые прикрепляются к объекту независимо от подъемного приспособления.

Эксплуатация отдельных веревок дает некоторое преимущество. Суть заключается в том, что отдельная веревка предоставляет возможность предварительно или заранее собрать всю конструкцию. К тому же, можно существенно облегчить проход узлов, поскольку используется вся длина веревки. Единственный недостаток – это невозможность фиксировать груз в автоматическом режиме. Грузовые же веревки могут похвастаться именно такой особенностью, поэтому в случае возникновения необходимости в автофиксации груза воспользуйтесь именно грузовой веревкой.

Большое значение имеет обратный ход. Данный эффект является неизбежным, поскольку в момент снятия, а также при перехватывании веревки или остановке на отдых груз непременно двигается в обратную сторону. От качества используемых блоков, а также всего устройства в целом зависит то, насколько сильно груз уйдет обратно. Можно предотвратить возникновение данного явления, если приобрести специальные ролики, обеспечивающие пропуск веревки исключительно в одном направлении.

Расскажем немного о том, как правильно крепить грузовую веревку к подъемному механизму. Далеко не всегда даже самый предусмотрительный мастер обладает веревкой необходимой длины, которая требуется для крепления динамической части блока. Поэтому разработано несколько способов крепления механизма:

• При помощи схватывающих узлов. Эти узлы завязываются в пять оборотов из репшнуров, сечение которых не превышает 8 мм. Использование подобных узлов является самым эффективным и, соответственно, распространенным. По словам специалистов, узлы являются очень прочными и надежными. Лишь нагрузка свыше 13 кН способна привести к сползанию такого узла. Важно то, что даже при сползании узел никоим образом не деформирует веревку, оставляя ее в целости и сохранности.
• Применение зажимов общего назначения. Данные приспособления можно использовать даже в сложных климатических условиях, к примеру, на мокрых или обледенелых веревках. Нагрузка в 7 кН способна привести к сползанию зажима, что приводит к повреждению веревки, хотя и не очень сильному.
• Персональные зажимы. Они применяются только при небольших работах, поскольку нагрузка свыше 4 кН приводит к сползанию зажима и последующему обрыву веревки.

Запасовка – изучаем самые популярные схемы

Данная технологическая операция предназначена для изменения расстояния между блоками, а также для изменения положения указанных блоков. Необходимость запасовки обусловлена изменением высоты или скорости подъема предметов посредством установки конкретной схемы прохождения веревки по блокам и роликам механизма.

Используемая схема во многом зависит от типа грузоподъемного прибора. Запасовка для лебедок проводится только с целью изменения длины вылета стрелы. Выполняется же она путем изменения взаимного расположения направляющих блоков. Очень часто такую операцию проводят в грузовых кранах, где она требуется для предотвращения такого эффекта, как криволинейность перемещения тяжестей.

Запасовки, в зависимости от используемых схем, подразделяются на следующие категории:

• Однократная. Такой тип нашел применение в грузоподъемных кранах стрелкового типа, где крюк необходимо подвести на одной веревке каната. После этого требуется последовательно проводить статические блоки. В финальной стадии крюк наматывается на барабан. Как показывает практика, данный тип запасовки является самым неэффективным.
• Двухкратная. Этот тип применяется в кранах, которые оборудованы балочной и подъемной стрелой. В этом случае требуется неподвижные блоки установить на головке стрелы, тогда как на грузовой лебедке крепится другой конец веревки.
• Четырехкратная. Востребована среди полиспастов, которые используются для поднятия предметов огромной массы. Обычно применяют одну из схем запасовки, которые были описаны ранее, с той лишь разницей, что они используются отдельно для каждого блока крюковой подвески.

Делаем полиспаст из бумажных стаканов и шестеренок

Устройства, используемые в строительстве, отличаются большой сложностью, что и логично, ведь здесь требуется поднимать большие грузы на достаточно большую высоту. Разобраться в их конструктивных особенностях бывает весьма проблематично. Чего нельзя сказать о домашних полиспастах, которые применяются в быту. Они настолько просты и понятны, что соорудить полиспаст своими руками сможет любой человек. Для этого нам потребуются следующие приспособления:

1. 1. несколько стаканов из бумаги;
2. 2. ножницы;
3. 3. шнурок или крепкая нить, выступающая в качестве веревки;
4. 4. пластилин;
5. 5. пластиковые вешалки.

В первую очередь потребуется сделать корзину, в которой будет перемещаться груз. Для этих целей будем использовать бумажные стаканы, через которые продеваем веревку. Сам же полиспаст собираем из вешалок. Веревку или нить фиксируем на верхней части вешалки, после чего несколько раз наматываем на перекладину. Полученную из стаканов корзинку следует подвесить на нижней вешалке за крючок. В принципе, на этом сбор полиспаста можно считать оконченным. Для поднятия грузов достаточно лишь правильно пользоваться механизмом. Для этого понадобится тянуть за свободный конец нитки, что приведет к соединению вешалок. Теперь можно попробовать поднять тяжелые предметы на высоту.

Существует еще один способ изготовления полиспаста своими руками, который несколько сложнее, но отличается большей эффективностью и надежностью конструкции. Здесь нам потребуются подшипники, шестеренка, крючок, тросы с блоками, а также резьбовая шпилька. Сначала на шпильке закрепляем подшипники, после чего устанавливаем шестеренку на конец шпильки, чтобы было удобнее и проще пользоваться самодельным полиспастом. Остается только перекинуть трос через шестеренки и закрепить его, свободный же конец будет оборудован крюком, который необходим для подъема предметов.

Напоследок напомним, что при работе с любыми полиспастами, купленными в магазине или сделанными дома, обязательно следует помнить о технике безопасности. Необходимо тщательно проверить конструкцию на прочность и целостность. Сами же грузы следует поднимать плавно и осторожно, не располагаясь в этом время под подвешенным предметом.

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

• Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
• Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
• Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
• Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
• Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
• Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
• Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

На крышу или верхние этажи, и без специальных приспособлений это весьма затруднительно. Мы опишем процесс сборки своими руками простого и надежного строительного подъемника, которым в одиночку можно поднять до 300 кг.

Устройство, собранное по приведенной схеме, является абсолютно мобильным и может быть без проблем привезено на строительный объект даже легковым автомобилем с верхним багажником.

Для сборки потребуется:

• брус клееный 60х40 мм — 10 м;
• брус 40х40 — 9 м;
• доска 25х80 — 16 м;
• блок такелажный с подшипником — 2 шт.;
• ролик на подшипнике с осью — 4 шт.;
• капроновый трос — 12 м;
• фанера 15 мм — менее 1 м 2 .

Сборка направляющих

Подъемник представляет собой тележку, скользящую на роликах между двумя тавровыми направляющими. Чтобы их изготовить, потребуется лес хорошего качества влажностью не более 12%: брус 60х40 и доска 25х80. Нежелательны какие-либо искривления, дерево не должно иметь пороков.

Брус в направляющей играет роль дистанционной прокладки, задающей расстояние между полками тавра. Оно должно быть больше диаметра роликов на 2-3 мм, при необходимости строгайте брус по узкому торцу и доводите до нужной толщины.

Для сборки направляющей нужно вложить брус между досками и выровнять их по одному краю. Чтобы конструкция была полностью монолитной, рекомендуется перед сборкой промазать соприкасающиеся грани клеем ПВА.

Сложите детали, выровняйте их под угольник и зафиксируйте струбцинами. Затем скрепите доски и брус белыми анодированными саморезами длиной 55 мм, вкручивайте их в шахматном порядке с шагом в каждом ряду 30-35 см. Крепить саморезами нужно обе доски, так направляющие будут меньше подвержены короблению.

Если вы хотите сделать направляющие длиной, больше имеющихся пиломатериалов, укладывайте брусья и доски с перехлестом в половину длины. При правильном сращивании конструкция получится исключительно крепкой, останется лишь вывести внутренние стыки досок в ноль для плавного движения роликов.

После сборки обеих направляющих покройте их двумя слоями олифы. Проверьте ширину зазора под ролики, при необходимости доведите наждачной шкуркой. На расстоянии в 30 мм от торца по центру бруска в тавре проделайте сквозное отверстие диаметром 14 мм. Используйте его для болтового соединения направляющих с поперечинами, под гайку и головку болта подложите широкие шайбы. Чтобы избежать смещения диагоналей, сделайте соединение с подрубкой в полдерева.

Конструкция тележки

Начните со сборки рамки: вставьте между 130 см отрезками бруса 40х40 мм три перекладины длиной по 75 см. Среднюю перекладину устанавливайте в 40-45 см от нижнего края. Скрепите места соединений саморезами, а лучше — соберите рамку на шиповых соединениях.

Прикрепите к нижнему брусу перпендикулярно рамке два отрезка бруса по 80 см, между их концами вставьте перекладину длиной 75 см и скрепите конструкцию. Для усиления поддона изготовьте из бруса или доски две наклонные косынки длиной по 60 см, срежьте края под угол 45°. Крепите косынку к поддону на расстоянии в 40 см от угла.

Вырежьте лист фанеры размерами 83х84 см и просверлите отверстия в 20 мм от каждого края с шагом в 7 см. Через проделанные отверстия прикрутите саморезами длиной 45 мм дно поддона к рамке.

Если вы планируете увеличить грузоподъемность вашей тележки, места соединения рамки поддона и косынок необходимо укрепить накладными пластинами и уголками, а фанеру на дне — металлическими скобами. К верхним углам рамки прикрепите петли для навесного замка с длиной хвоста не меньше 70 мм. Вставьте в отверстия болт M14 и накрутите на него самоконтрящуюся гайку. Под болты нужно пропустить отрезок троса длиной около 2 метров и завязать его в петлю, к которой через карабин или коуш будет прицеплен тяговый канат.

Кронштейны для блоков

На верхней и нижней перекладинах между направляющими стойками нужно закрепить по одному такелажному блоку. Крепление возможно только посредством болтового соединения с обязательной установкой под гайки широких шайб, а лучше — металлических пластин.

Рекомендуется приобрести альпинистские блок-ролики с подшипником или такелажные шкивы с канавкой. Большинство изделий имеют сплошной корпус с плотно прилегающими щечками, следовательно, сброс троса со шкива невозможен.

Если вы пытаетесь приспособить имеющиеся у вас ролики, снабдите их ушком-успокоителем. Сверните стальную проволоку толщиной 6 мм до образования петли, а затем отогните края конструкции на нужном расстоянии для крепления под гайку к оси блока. Если оснастите блок-ролик вертлюгом, поднимать груз будет удобнее и трос прослужит дольше.

Ролики и их крепление

Для гладкого скольжения тележки ее следует оснастить четырьмя роликовыми колесами, установленными по бокам в 20-25 см от углов. Приобретайте ролики с необслуживаемым подшипником и односторонней стальной осью длиной не менее 20 мм. Вместо стандартных роликов могут быть использованы шариковые подшипники с закрытым сепаратором и шириной обоймы не менее 25 мм либо колеса от старых роликовых коньков.

Ось ролика нужно извлечь и просверлить под ее диаметр отверстие в центре пластины 40х80 мм. Вставив ось в отверстие, установите ее строго перпендикулярно пластине и приварите, затем проделайте в углах четыре отверстия под болт М8.

Как усовершенствовать подъемник

Очень полезным дополнением, существенно повышающим безопасность использования, будет устройство посадочных карманов для фиксации передних колес тележки в поднятом положении. Это не только очень удобно при разгрузке, но и дает возможность использовать подъемник самому.

Для устройства карманов необходимо вырезать часть тыльной доски направляющей, на которую опираются ролики тележки. При подъеме колесо проскочит в образованный проем и остановится о П-образную колодку, собранную из трех брусьев. Чтобы предотвратить случайное выскакивание колеса, оставляйте на доске небольшой выступ. После разгрузки тележку можно легко извлечь из посадочных карманов и спустить вниз, придерживая за трос.

Чтобы поднимать за один раз больше груза, вы можете укрепить вертикальную раму тележки и установить на ней подвижный блок, но при этом длина веревки увеличится в 1,5 раза. Тяговый канат, в таком случае, крепится к одному из углов между направляющей и соединительной перекладиной, пропускается в подвижный блок на тележке, затем укладывается в неподвижные верхний и нижний шкивы.

Также возможна установка ворота как на колодце для удобной намотки тягового каната. Изготовить его можно из отреза бруса 100х100 мм, доведенного рубанком до шестигранника. Для установки ворота понадобятся дополнительные Г-образные стойки и замена болтов крепления нижней перекладины на шпильки соответствующей длины. Освободившиеся болты нужно использовать для косого сопряжения стоек с направляющими.

Использование ворота подразумевает повышенную опасность, ведь человек находится все время у подъемника. Чтобы исключить обрыв и падение тележки, рекомендуется рядом с верхним блоком установить самый простой жумар из альпинистского снаряжения.

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая – на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, и необходимы для ножниц.

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Самодельная лебедка на колесах УАЗ. Лебедка колесная кабестанная “Авто Шпиль

”

Чтобы понять, зачем нужна автомобильная лебедка, необходимо рассмотреть, на какие автомобили устанавливается данное устройство. Чаще всего производители оснащают такими агрегатами машины, предназначенные для езды по бездорожью.

Дело в том, что когда транспортное средство начинает буксовать или не может подняться по склону, именно лебедка позволяет выйти из этой ситуации. По своей сути это тяговый механизм, который может работать как за счет физической силы водителя, так и при помощи электродвигателя.

Когда машина застряла и не может выбраться из ловушки, достаточно закрепить один конец троса на каком-нибудь статичном предмете. Допустим, вы можете обернуть его вокруг валуна или нескольких деревьев. После этого водителю останется только нажать на кнопку или взяться за ручку устройства, с помощью которого автомобиль будет вытащен из ловушки.

Как тянуть машину лебедкой показано на видео:

Зачем нужна лебедка для обычного автомобиля

Вы не раз видели серьезные внедорожники оборудованные автомобильной лебедкой. Таким образом, автомобильные компании дают возможность покупателю заранее понять, что этот автомобиль рассчитан на суровые условия эксплуатации. Езда по бездорожью, гористой местности и буреломам – вот зачем нужен такой автомобиль.

К сожалению, при нашем состоянии дорог каждая поездка за город превращается в настоящее приключение. Особенно сложно добраться до любимой дачи или дачи в дождливую погоду. Дорога превращается в настоящее месиво, а застрять в очередной яме, заполненной мутной жижей, запросто.

Внимание! Автомобильная лебедка, установленная на легковой автомобиль, позволяет безопасно ездить практически по любому бездорожью.

Вот только цена на такой девайс в магазине совсем не маленькая. К счастью, сама конструкция не представляет особой сложности, и сделать ее своими руками сможет каждый водитель.

Видео об электролебедке:

Как классифицируют лебедки

Автомобильная лебедка – один из самых популярных инструментов среди автомобилистов. Дело в том, что благодаря своей универсальности его можно использовать не только для буксировки транспортного средства, но и для перемещения грузов.

Неудивительно, что многие конструкции этого устройства были придуманы профессиональными инженерами и автомобилистами. Условно все их можно классифицировать по следующим параметрам:

• размер,
• конструкции,
• спецификации.

Соответственно существует несколько классификаций. Тем более что от этих параметров во многом зависит возможность сборки автомобильной лебедки своими руками.

Внимание! Для того, чтобы собрать действительно сложную конструкцию с выдающимися техническими параметрами, вам потребуются техническое образование и дорогие комплектующие.

Классификация лебедок в зависимости от типа конструкции

Все конструкции можно разделить на два типа: стационарные и съемные. Первые «намертво» крепятся к передней части туловища. Главный их недостаток в том, что из-за особенностей эксплуатации коррозия начинает разъедать основную конструкцию автомобиля.

Важно! Стационарные автомобильные лебедки отличаются высокой надежностью.

Среди водителей принято считать, что съемные автомобильные лебедки лучше стационарных. Главное преимущество таких изделий в том, что водитель сам может улучшить свой автомобиль, если возникнет такая необходимость.

Съемная лебедка может быть установлена ​​как спереди автомобиля, так и сзади. Все зависит от конкретной ситуации. Более того, устройство можно хранить в багажнике. Поэтому он не испортит внешний вид вашего автомобиля.

Ручная лебедка

Самыми простыми являются ручные автомобильные лебедки. Их проще всего сконструировать своими руками. Но их эксплуатация потребует от вас немало усилий.

Конечно же, рычаг позволяет значительно снизить физические усилия, необходимые для перетаскивания автомобиля. Однако вряд ли вы сможете сделать это в одиночку.

Обычно для того, чтобы тянуть автомобиль ручной лебедкой, необходимо, чтобы один человек находился за рулем, плавно нажимая на педаль газа, а другой крутил рычаг. В противном случае у вас вряд ли получится.

К преимуществам данной конструкции относятся:

• компактный размер,
• надежность,
• простота эксплуатации и монтажа.

Если брать стандартные стандарты, то автомобильные ручные лебедки способны работать с грузами, вес которых не превышает 1000 килограммов. Обычно такие устройства берут с собой для собственного самоуспокоения. Они не подходят для серьезных испытаний.

механическая лебедка

Автомобильная механическая лебедка работает от двигателя. Его главное отличие от механизма, работающего за счет физической силы, в том, что водителю не нужно прилагать никаких усилий для буксировки автомобиля.

Важно! Основным недостатком автомобильной механической лебедки является то, что она будет полностью выведена из строя, если двигатель не работает.

Устройства этого типа часто устанавливаются на автомобили УАЗ. Неоспоримым преимуществом механических лебедок является мощность. Этого было вполне достаточно, чтобы справиться с такими крупными машинами. Несмотря на это, сама конструкция громоздкая и тяжелая.

Механическая лебедка может очень хорошо смотреться в заводской установке. Но спроектировать и установить такой агрегат своими руками крайне сложно. Тем не менее, есть еще энтузиасты, которые решаются на столь непростую задачу.

Лебедка для электромобилей

Лебедка для электромобилей пользуется наибольшей популярностью среди водителей внедорожников. Вращение барабана осуществляется благодаря электродвигателю. Его питание происходит от автомобильного аккумулятора. На самом деле, даже если у вас заглохнет двигатель, вы сможете выйти из сложной ситуации благодаря заряду аккумулятора.

Самое сложное в использовании автомобильной электрической лебедки — это правильное потребление батареи. Если вы потратите слишком много энергии, вы не сможете вернуться домой самостоятельно.

Внимание! Грузоподъемность эклектичной автомобильной лебедки может достигать 4000 килограммов.

Теоретически мощности этого устройства достаточно, чтобы повесить машину на дереве. Пока держатся ветки. Также стоит отметить высокую надежность агрегата.

Гидравлические лебедки

Считается, что именно этот тип автомобильных лебедок имеет самую сложную конструкцию из всех. В принципе, это не удивительно. Гаджеты работают благодаря масляному насосу. Сама конструкция состоит из следующих основных элементов:

• масляный насос,
• привод,
• масляный бак.

Гидравлическая автомобильная лебедка обеспечивает плавность хода и большую мощность. К недостаткам можно отнести повышенную взрывоопасность.

Лебедка стартерная

Автомобильную лебедку из стартера можно сделать своими руками, используя базовый набор материалов, которые есть в любом гараже. Основой устройства будет обычный автомобильный стартер. Сам блок будет работать от аккумулятора.

Совет! Крайне желательно, чтобы в конструкции автомобильного стартера был планетарный редуктор.

Отличные стартеры для автомобильных лебедок можно найти в старых Жигулях. Эти устройства снабжены планетарными редукторами, поэтому ломать голову над их установкой не придется.

Обучение

Чтобы что-то создать, нужно хорошо подготовиться. Так что возьмите лист бумаги и составьте список материалов, которые вам понадобятся для лебедки вашего стартового автомобиля. В него нужно не забыть включить следующие предметы:

1. Барабан – эту деталь можно сделать из простой трубы. К нему достаточно приварить щечки, их толщина должна быть около пяти миллиметров.
2. Шестерни.
3. Переходник.
4. Кабель.
5. Сварочный аппарат.
6. Металлический лист. С его помощью в дальнейшем вы будете осуществлять весь процесс проектирования.
7. Болгарский.
8. Кабели.
9. Измерительная техника.
10. Стартер.

После того, как вы соберете весь этот комплект, вам нужно будет четко, в соответствии с инструкцией, собрать устройство и установить его.

Внимание! Если у вас нет ненужной машины, вы можете найти стартер на свалке или купить его на авторынке.

Делаем автомобильную лебедку из стартера своими руками

Перед тем, как приступить к процессу сборки, вам потребуется подготовить соответствующую вашей задаче площадку. Он будет состоять из толстого листа стали. Именно на него и будет происходить установка конструкции, далее последуют следующие шаги:

1. С помощью сварочного аппарата и болтов с гайками прикрепите посадочные места для барабана. Выполните установку.
2. Подсоедините барабан к редуктору. Входной вал направлен вверх.
3. Подсоедините коробку передач и стартер. Для этой операции вам понадобится переходник. С его помощью можно установить стартер.
4. Оснастите первичный вал шестерней. Размер зуба должен идеально подходить ко всей конструкции.
5. Включить стартер. Если вал соединяется с шестерней быстро и легко, значит, все в порядке, и можно продолжать процесс сборки автомобильной лебедки.
6. Наденьте шестерню на вал редуктора. Для этого можно использовать венец маховика.
7. Надежно закрепите все элементы конструкции.
8. Подсоедините электропроводку.
9. Установите панель управления.

В процессе сборки на автомобильную лебедку могло попасть масло, пыль или другая грязь. Тщательно очистите устройство. Только после очистки можно будет производить грунтовку.

Совет! Цвет краски лучше всего выбирать в соответствии с цветом автомобиля.

В качестве места крепления лучше всего использовать верхнюю часть бампера. Он хорошо адаптирован к максимальным нагрузкам. Если вы сомневаетесь в надежности этого элемента, сделайте площадку для крепления автомобильной лебедки своими руками.

На видео как сделать лебедку из стартера:

Ручная лебедка своими руками

Ручную автомобильную лебедку можно сделать из минимума материалов. Именно поэтому в критических ситуациях эта информация поможет вам самостоятельно вытащить автомобиль на ровную поверхность.

Чтобы сделать ручную автомобильную лебедку, вам понадобится прочная ось. По своему качеству обычный лом лучше. Его мощности достаточно для буксировки автомобиля.

Ось вбита в землю. Возможны и другие варианты, главное, чтобы основание было надежно закреплено. Конец трубы нужно надеть на получившуюся конструкцию. Под катушкой находится рычаг.

Внимание! В качестве рычага можно использовать лопату или крепкую палку.

Другой конец кабеля необходимо прикрепить к автомобилю. Как видите, подобную конструкцию можно собрать в чистом поле, используя только то, что есть под рукой. Это идеальный вариант, когда других нет.

Гидравлическая лебедка своими руками

Основная сложность в создании гидравлической автомобильной лебедки своими руками – найти подходящий мотор. Очень важно, чтобы гидромотор подходил к переднему бамперу.

Внимание! В качестве насоса можно использовать НШ-100, с этой задачей неплохо справится и гидроусилитель руля.

Вырежьте швеллер, по которому в дальнейшем будет осуществляться вся установка. Для лучшей фиксации можно приварить еще два элемента. Надежно закрепите их концы на радиаторе.

После этого отрежьте вал в соответствии с размерами будущей конструкции автомобильной лебедки. Сделайте кольца для шпульки. Установите латунные шатунные подшипники.

После того, как вы сварите все элементы между собой, на машину можно будет установить автомобильную гидравлическую лебедку. Не забудьте сделать на валу шестерню скольжения для быстрого разматывания.

Общий принцип создания механической лебедки своими руками

Конструктивно устройство напоминает описанные выше варианты. За исключением того, что механическая автомобильная лебедка соединена с валом. Платформой для взаимодействия является передача.

Внимание! Скорость намотки в автомобильной лебедке механического типа регулируется понижением и увеличением оборотов двигателя.

Устройство этого класса можно привести в движение с помощью раздаточной коробки. К сожалению, из-за сложностей установки и подключения немногие водители рискнут собрать именно эту конструкцию.

Правила эксплуатации

Чтобы устройство прослужило верой и правдой долгие годы, его нужно правильно использовать. Вот общие правила:

• Устройство можно использовать только для перемещения объектов по горизонтали.
• Установка не может быть использована для монтажа элементов мостов и ЛЭП.
• При обращении с кабелем обязательно надевайте перчатки.
• Перед началом работы необходимо проверить все элементы конструкции на работоспособность.
• К кабелю можно приближаться или прикасаться только после выключения устройства.

Эти простые правила позволят вам застраховать себя от различных неожиданностей и избежать несчастных случаев при использовании устройства.

Результаты

Как видите, собрать автомобильную лебедку своими руками вполне реально. Тем более что для создания простейшей конструкции можно использовать подручные средства вроде лома или лопаты. Более сложные варианты требуют наличия двигателя или возможности подключения к двигателю.

На первый взгляд наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать стартер в качестве основного силового агрегата и какие трудности возникают при изготовлении самодельной лебедки?

Требования к конструкции и ее составным частям

Назначение лебедки – перемещение груза (автомобиль, прицеп). Представляет собой барабан с механизмом намотки троса. Последний крепится к опорному объекту (столбу, дереву). В отличие от моделей, устанавливаемых на автомобили, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной трос.

Самодельная конструкция

Чтобы сделать самодельную лебедку, следует обратить внимание на следующие нюансы:

• Рекомендуется использовать стартерную модель с планетарной передачей.
• В конструкции намоточного барабана должен быть предусмотрен тормозной механизм. Альтернативой является установка червячной передачи с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера.
• Кузов должен выдерживать максимальную нагрузку, включающую в себя массу автомобиля и усилие на его тягу.

Конструкция лебедки

В стальной раме из листового железа (минимальная толщина 1,5 мм) и арматурной обвязки установлен вал с червячной передачей, соединенной посредством шестерни со стартером. Номинальная нагрузка стального троса должна составлять 1,5 веса автомобиля.

Изготовление рамы

Первым шагом является создание проектного чертежа. Он напрямую зависит от размера стартера и вала обмотки. Эти компоненты должны помещаться внутри корпуса и при этом иметь достаточно места для установки блока управления и ручек для удерживания.

Можно предусмотреть 2 вида передачи энергии вращения от стартера к валу – с помощью зубчатой ​​передачи или ременной передачи. Все зависит от типа подручных материалов. При наличии надежной пары колес (большего и меньшего диаметра) с концевым пазом для установки ремня можно сделать такую ​​лебедку. Но нужно помнить, что полезной мощности у него будет значительно меньше, что объясняется спецификой конструкции.

Для изготовления корпуса Вам потребуется:

Все заготовки изготавливаются по заранее составленному чертежу. Следует учитывать не только места крепления стартера и вала, но и дополнительные ребра жесткости, выполненные из тяг. После того, как все элементы изготовлены, но еще не приварены друг к другу, следует проверить правильность их фактических размеров. Для этого компоненты собираются в единый блок, в котором устанавливаются стартер и вал. Только после этого можно проводить сварку.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать тросопровод простого типа. Он состоит из двух пластин, между которыми находится валик. По нему будет скользить трос, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью зубчатой ​​пары, то первичный вал должен располагаться сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Таким образом можно добиться оптимального сцепления между шестернями.

Завершающим этапом изготовления лебедки своими руками является монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами типа «крокодил». Обязательно установите выключатель между проводкой и стартером. В итоге получившийся механизм должен питаться от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала нужно дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки, можно опытным путем определить максимальную массу, которую может «осилить» получившаяся лебедка.

Каждый автомобилист должен знать, как сделать лебедку своими руками. В его основу предпочтительнее положить стартер; технология проведения этих работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве самого распространенного подъемного механизма. Его задача — перемещать всевозможные грузы с помощью волоков в горизонтальной плоскости. С его помощью можно не только вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье речь пойдет именно о них.

Если вы будете делать лебедку своими руками, то вам следует знать, что эти устройства отличаются друг от друга размерами, техническими характеристиками, а также конструктивными особенностями. В зависимости от этого можно выделить несколько типов лебедок. Они могут быть ручными, представляя достаточно простую конструкцию как при создании, так и при монтаже, не предполагают особых финансовых затрат и имеют небольшие размеры. Эта разновидность выступает самой трудоемкой среди остальных. Как следует из названия, такая лебедка предполагает приложение значительной физической силы. Этот механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда бывают исключения, лебедку можно установить самостоятельно. Эта разновидность выступает как самая идеальная, если говорить о разных случаях, которые могут встречаться на пути. Но не стоит возлагать на такую ​​конструкцию больших надежд, так как она не покажет себя положительно в особо сложных случаях.

Механические лебедки

Существуют механические лебедки, которые работают за счет мощности двигателя. Этот вариант самый надежный, но автомобилисты, активно занимающиеся отдыхом на бездорожье, находят его неоднозначным. Этот тип лебедки имеет большую мощность, но занимает больше места. Если в машине при покупке была лебедка такого типа, то водитель будет чувствовать себя защищенным в сложных условиях. Однако довольно редко такие конструкции устанавливаются на автомобиль, изначально их не имеющий. Но можно прибегнуть и к такому решению, такую ​​лебедку своими руками, чертежи которой необходимо учитывать, можно изготовить.

Электрические лебедки

Можно выделить электрические лебедки, которые пользуются наибольшей популярностью среди автомобилистов. Вращение барабана такого агрегата происходит за счет действия электродвигателя, который питается от аккумулятора машины. В этом случае главное не переусердствовать и не израсходовать энергию двигателя так, чтобы можно было добраться до дома. Эти приспособления самые практичные, и с их помощью можно поднять груз, вес которого превышает 4 тонны. Лебедку на УАЗ можно сделать своими руками, она станет отличным помощником в сложных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Такие устройства имеют помпу, бак, а также приводной насос.

Самодельная лебедка из стартера

Лебедку своими руками можно сделать достаточно просто. Как было сказано выше, наиболее распространенными на сегодняшний день являются электрические лебедки. По этой причине стоит подумать, как сделать такое устройство своими руками из самых простых материалов. В основе конструкции будет автомобильный стартер. Рекомендуется использовать стартер с планетарной передачей.

Особенности работы

Лебедка своими руками может быть изготовлена, если мастер заранее подготовил некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электропроводку, редуктор, стартер.

Рабочий процесс

Необходимо сделать барабан, в основе которого могут быть трубы. К последним следует укрепить щеки. Их толщина должна варьироваться в пределах 5 мм. Необходимо создать платформу, в основе которой предпочтительнее использовать листовую сталь, именно на нее будут устанавливаться все элементы. На этом участке придется укреплять шайбы, болты, гайки, а также посадочные места под барабан. Используйте для этого сварочный аппарат. На следующем этапе необходимо состыковать редуктор с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе можно использовать плуг для лебедки, такую ​​конструкцию можно сделать своими руками.

Необходимо выполнить сопряжение стартера с коробкой передач по определенной технологии. Изначально нужно смонтировать переходник, который понадобится для установки стартера в верхнюю часть редуктора, после чего первичный вал необходимо дополнить шестерней, имеющей зуб подходящих размеров. Если эти манипуляции были выполнены правильно, то при включении стартера вал и шестерня должны быть соединены с коробкой передач. Когда делается лебедка из стартера своими руками, следующим этапом является надевание шестерни, в качестве которой может выступать венец маховика, надевается на первичный вал редуктора.

Завершающие работы

На следующем этапе необходимо закрепить все узлы конструкции. К пускателю подключается электропроводка и закрепляется панель управления. Не забывайте, что механизм необходимо очистить от пыли, грязи, масляных пятен, а также веществ, которые могут помешать работе конструкции. Теперь можно загрунтовать устройство, а затем покрыть его краской в ​​один слой. Вы можете выполнять эту работу по своему усмотрению.

Особенности сборки

Лебедка своими руками из стартера изготавливается с использованием барабана с тросом, которые являются основным рабочим узлом конструкции. Работа может быть выполнена в более короткие сроки при наличии аналогичного агрегата. А вот барабан, как было сказано, можно изготовить самостоятельно, главное использовать для этого самую толстую сталь. На одной из щек, которые приварены к трубе, нужно закрепить шестерню, последняя будет передавать усилия от редуктора через цепь передачи.

Перед тем, как сделать лебедку своими руками, нужно учесть, что барабан можно сделать из двух ступиц, которые можно позаимствовать у старых Жигулей. Для чего достаточно будет приварить их с тонкой стороны. Выполнять такую ​​работу необходимо на оправке, только так можно будет соединить оси элементов. При выборе редуктора следует руководствоваться мнением, что самодельная лебедка способна работать без стопора. В этом случае специалисты рекомендуют использовать редуктор, который используется для работы троллейбусных дверей. Хорошо, если вам удастся найти такой элемент. Если такой возможности нет, можно собрать конструкцию, как было сказано выше, из стартера. Если использовать планетарный редуктор, это будет удобно по той причине, что он имеет небольшой вес и не занимает много места. Именно эти параметры учитываются, когда мастера проектируют изделие.

Наконец-то

После того, как вам удалось сделать лебедку своими руками, можно на последнем этапе установить конструкцию на верхнюю часть бампера, так как именно эта область автомобиля имеет высокую надежность и прочность. В противном случае конструкция может не держаться. Не каждый автомобиль имеет прочный бампер, в этом случае специалисты рекомендуют использовать приспособление для крепления лебедки. Если вам нужна лебедка на УАЗ, вы можете изготовить ее самостоятельно по приведенной выше схеме.

С помощью этой самоделки можно без посторонней помощи вытащить заглохший автомобиль из грязи, песка или снега.

Устройство представляет собой лебедку, которая надевается на колесо автомобиля. На фото показан пошаговый процесс изготовления самодельного приспособления для буксировки автомобиля в полевых условиях.

Для нашей самоделки понадобится вот такой разборный диск от самоката.

Берем половинку диска, прикладываем к ободу автомобильного диска, затем отмечаем маркером точно по центрам отверстий на диске. На нашем диске 16 отверстий, для каждой марки автомобиля они могут отличаться.

Из прута делаем восемь крючков. Конец крючка по длине равен половине диаметра отверстия.

Крючки привариваем к диску через одну метку, каждый раз прикладывая к диску, чтобы не было смещений от маркировки и легко входили в отверстия на диске автомобиля.

Затем крюки можно немного укоротить, чтобы в полевых условиях было несложно установить и снять устройство с колеса. Соединяем две половинки диска болтами и гайками.

Так выглядит самодельная колесная лебедка после покраски.

А вот и процесс испытаний устройства для буксировки автомобиля в полевых условиях. Берем трос или прочную веревку, вставляем диск в отверстие для ниппеля и вяжем простой узел.

Второй конец веревки привязываем к вбитому в землю колышку или к ближайшему дереву, столбу. Заводим двигатель, включаем передачу, и в процессе движения машина сама вытянется из грязи.

Лебедка незаменимый прибор как в хозяйстве, так и в гараже. Поднимите рулон рубероида на крышу, бросьте пару мешков цемента в окно второго этажа строящегося частного дома, вытащите двигатель из подкапотного пространства, а саму разбитую машину затащите в гараж. .. Это неполный список вещей, которые вы легко сможете сделать в одиночку с ее помощью.

Устройства барабанного типа для подъема или перемещения тяжелых грузов различаются по способу передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Проигрывая в скорости или дистанции – выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип действия лебедки.

ВАЖНО! При работе с таким приспособлением точкой опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка с помощью прикрепленного плеча настолько увеличивает силу человека, что один оператор может передвигать автомобили или поднимать грузы в несколько сотен килограммов. При одинаковом (с точки зрения механики) принципе действия эти устройства имеют разные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – классика жанра. Помимо общего элемента – шкива, на который наматывается трос, устройства имеют разные типы привода.

Большая главная шестерня прочно прикреплена к барабану. На него и на крепление ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с главной передачей находится малая ведущая шестерня.

Отношение количества зубьев является значением передаточного числа. Другими словами, коэффициент усиления. Ведущая шестерня выполнена за одно целое с приводным валом. Так как речь идет о ручном инструменте, то на вал надевается ручка для вращения.

Длина рычага также влияет на степень усиления. Чем больше плечо рычага, тем меньше усилий необходимо приложить.

С помощью таких устройств можно в одиночку поднять несколько центнеров груза или передвинуть автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Конструкция состоит из двух и более пар шестерен, каждая из которых имеет коэффициент усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. С такой лебедкой можно осуществлять медленный вертикальный подъем груза более тонны, но если придется работать с двумя мешками цемента, время подъема растянется на десятки минут.

Усиление кузова нового УАЗ Буанка своими руками. Самостоятельный тюнинг УАЗ “Буанка. Решаем косметические проблемы кузова

Знаменитая буханка довольно часто подвергается различным апгрейдам, поскольку имеет для этого значительный потенциал, а также обходится владельцу не так дорого. Тюнинг УАЗ 452 своими руками возможен при ответственном подходе и со знанием дела. Как раз об этом мы и поговорим: узнаем несколько советов, которые помогут сделать правильный подъем.

Основы основ

Перед тем, как рассказать, как поднять УАЗ Буанку, разберемся, что существует две разновидности подъема автомобиля (в зависимости от того, как осуществляется вмешательство в конструкцию автомобиля):

• подъем кузова;

Первый вариант отличается большей простотой и в то же время гораздо большей степенью безопасности. Причем тут безопасность? Дело в том, что боди-лифтинг практически не меняет центр тяжести автомобиля, поэтому сохраняется устойчивое поведение буханки на поворотах, бездорожье.

Что касается лифта подвески, то есть определенный риск из-за увеличения центра тяжести, но этот способ значительно улучшает периоды проходимости.

О каждом из этих способов поговорим подробнее.

Лифт кузова.

Лифт кузова УАЗ Буанка осуществляется с помощью проставок, которые располагаются между рамой автомобиля и его кузовом. При выборе конкретных проставок учитывайте, что наиболее ответственным по соотношению цена-качество являются алюминиевые проставки. Они прочны и обеспечивают жесткое крепление кузова к раме, к тому же представлены на рынке в достаточно богатом ассортименте. Примечание:

Абсолютное большинство проставок, которые выпускают иностранные фирмы, идеально подходят для УАЗ 452.

Установив проставки, владельцу буханки в любом случае придется резать арки и крылья. После того, как это будет сделано, рекомендуется установить боковые брызговики, которые защитят стекло от грязи.

Существуют различные виды проставок, благодаря некоторым из которых Рама УАЗ Буанка выделяется от кузова на расстояние до 80 мм. А в совокупности с большими колесами увеличивает дорожный просвет на целых 15 см.

Подъемная подвеска

УАЗ Лифт Буанка, выполненный за счет увеличения подвески, как уже было сказано, существенно увеличивает центр тяжести автомобиля. Поэтому при выборе, на какую высоту подъема подвески, нужно учитывать:

• разумное соотношение повышенной проходимости и серьезного риска опрокидывания;
• предельный угол наклона карданных валов, при превышении которого они теряют работоспособность.

Высокая опасность опрокидывания может быть устранена следующим образом:

1. изначально необходимо расширить колею за счет проставок;
2. далее нужно установить широкую резину и диски с отрицательным вылетом;
3. также не будет дополнительной замены мостов на модели «Барс» или «Специя».

Расширение колеи, в том числе, достигается установкой дисковых тормозов, а проблема с карданными валами легко решается установкой валов удлиненных и проставок между фланцами кардана и моста.

Способы подъема подвески

Существует несколько специальных способов подъема подвески. Каждый из методов зависит от конечной высоты возвышения:

1. Легкий лифт

Если предпочтительная высота небольшая, то лифтовый комплект УАЗ Буанка будет состоять только из дополнительных листов для рессор. Возможна установка вместо пружин других, с большим количеством листов, или установка пружинных серег подлинных.

2. Средний лифт и высокий лифт

Когда есть необходимость в подъеме на 30 миллиметров, то нужно только установить прокладку между пружиной и перемычкой, это очень эффективно. Если такой вариант не устраивает, то можно сделать распорки крепления шпраннера кронштейнами. Эти способы хороши тем, что сохраняют все оригинальные детали, а также позволяют придерживаться разной высоты.

Важно: Подъем должен выполняться правильно, иначе подвеска может сильно затянуться.

РЕЗУЛЬТАТЫ

Как видите, сделать Лифтинг УАЗ Буанка вполне реально: своими руками или нет, но все же возможно. Только нужно уметь правильно совмещать лифт кузова и лифт подвески. Очень хорошо, если отдельные элементы этих двух вариантов будут сочетаться. В результате удастся добиться существенного изменения показателей.

“Букака” для охоты

Тюнинг УАЗ “Буанка” своими руками предусматривает установку модифицированного блока отопления, модернизацию кузовов УАЗ и различные переделки салона.

При проведении таких работ особое внимание уделяется проходимости автомобиля.

Этот критерий зависит от массы внедорожника и нагрузки, оказываемой на подвеску. Тюнинг УАЗ 452 проводится с учетом данных нюансов.

• 225/75 R16;
• 235/70 R16.

Моделирование колес заключается в установке шин с внешним диаметром 31, 33 и 35 дюймов. Диски заменены на R15. Рисунок и модель протектора зависит от условий, в которых будет эксплуатироваться автомобиль. На УАЗ “Буанка” можно установить Шины All Terrain (под любое покрытие).

Доработка Кузова УАЗ Хантер предполагает лифт. Как поднять УАЗ, знают самоклейщики. Они рекомендуют устанавливать специальные накладки между кузовом и рамой. Арки крыльев вырезаны. Такое увеличение кузова УАЗ положительно сказывается на подвеске, что повышает проходимость внедорожника. Ознакомившись с фото, автовладелец 452 модели автомобиля может увидеть, как будет выглядеть его транспортное средство после такой доработки. Для самостоятельной работы по усилению кузова УАЗ потребуется помощник.

Для модификации подвески необходимо докупить листы для рессор. Амортизаторы заменены аналогичными конструкциями с большей энергоемкостью. Нормальное поведение внедорожника на трассе обеспечивается за счет установки подвески со значительной угловой жесткостью, при этом центр тяжести находится в смещенном положении.

Для УАЗ “Буанка” тюнинг предусматривает замену мостов. Автомобиль заводской сборки комплектуется военными или гражданскими мостами. Можно купить “буханку” с мостами облика “Спайсер”. Каждый рассматриваемый тип конструкции имеет неблокируемые межколесные дифференциалы. Для повышения проходимости установите блокирующее устройство.

На старые и базовые модели УАЗ монтируются дисковые тормозные механизмы, отличающиеся от барабанных аналогов большим ресурсом. Кроме того, дисковые тормоза способны к самоочищению.

Независимая установка защиты

На внедорожник УАЗ можно установить бампер, представленный в виде толстой и мощной трубы. Подобный элемент легко купить в готовом виде (Бампер «Риф») или изготовить самостоятельно. Также некоторые устанавливали на УАЗ кенгурятник. Эта решетка необходима для защиты автомобиля от соприкосновения с различными препятствиями, в том числе с грязью и снегом.

Овощи

предназначены для сохранения целостности передних стоек и лобового стекла. Пороги устанавливаются для защиты автомобиля от боковых ударов. В то же время они являются опорами для домкрата High Jack, что позволяет вывешивать колеса в больших сугробах.

На крыше вездехода монтируется воздухозаборник мотора. Предотвращает попадание воды в цилиндры двигателя. Автомеханикам рекомендуется провести герметизацию заливной горловины. Электрика расположена высоко с качественным высоковольтным проводом. Система вентиляции КТК и другие агрегаты нуждаются в герметизации. Для этого вам нужно будет вывести сапуанца на крышу либо в пространство лобового стекла.

Установка лебедки – доп.тюнинг. В этом случае используются 2 батареи. Конструкция крепится на задний бампер. Для установки лебедки нужно учитывать ее грузоподъемность. Этот показатель для «буханки» должен быть в пределах 3 тонн.

Лебедка – механизм с тяговым усилием, передаваемым через трос, цепь или барабанный трос. На УАЗ можно установить лебедку ручную или электрическую. Это устройство позволит поднимать различные грузы вертикально. В конструкцию агрегата входят электродвигатель, редуктор, барабан и рама. Можно установить лебедку, совмещенную с полиастом.

Улучшение внешнего вида автомобиля

Вместо колес – Гусеницы!

Тихоходный мотор лучше работает с КПП и раздаткой старого образца (за счет понижающего коэффициента 2). Для езды на высоких скоростях рекомендуется установка мостов «Спайсер», мелкомодульных раздач, 5-ступенчатой ​​коробки передач и мотора ЗМЗ-409.

Можно решить проблему освещения дорожного покрытия в темное время суток, поставив ксенон. Это значительно снизит нагрузку на генератор.

Проблема заработка в салоне свежего воздуха решается несколькими способами.

1. Демонтаж заводских приводов дверей и вынос.
2. Установка электростеклоподъемников.

Система отопления “Буханка” нуждается в модернизации. Это связано с тем, что печка имеет кран, расположенный под капотом автомобиля. Этот кран быстро выходит из строя. Печку “буханку” желательно оснастить электромагнитным клапаном от БМВ 5 серии. Устанавливается в разрыв впускной или выпускной трубы. Клапан является непреднамеренным устройством. Чтобы сделать его разборным, вам нужно будет просверлить крышку с 4 заклепками. После очистки клапан собирается на винты.

Печка зимой плохо греет. Устранить проблему можно, установив на «буханку» дополнительный электронасос от Газели. Этот пункт необходим потому, что система охлаждения устроена таким образом, что жидкость не попадает в радиатор. Предварительно разобрать. Саморезы заменяются шурупами. Печка дорабатывается хомутами и тусольным шлангом. При подаче напряжения насос запускается. Клапан перекрывает магистраль. Для эффективной работы печки потребуется установить 2 выключателя. Клапан включается с помощью одного элемента, второй запускает насос. Подобная конструкция блокирует систему от случайного запуска выключателя при закрытом вентиле.

Дополнительные элементы тюнинга

Для обеспечения притока свежего воздуха на УАЗ 452 установлен люк. Рассматриваемая модель автомобиля нуждается в большом дополнительном баке, который позволит передвигаться на «Буанке» на значительные расстояния. Перед снятием штатного бензобака следует учесть, что дополнительный баллон имеет плоскую форму. Если в нем осталось мало топлива, он может прекратить свою подачу. Автомеханикам рекомендуется постоянно следить за уровнем бензина в баке.

Люк, вмонтированный в крышу “буханки”

Для повышения комфорта передвижения на внедорожнике рекомендуется установка мягких сидений с подогревом и электроприводом. Установка демпфера снизит нагрузку, оказываемую на рулевой механизм при сильном столкновении колес с различными препятствиями.

На старых моделях УАЗ не предусмотрен ГУР. Руль крутится с большим усилием. С помощью Гора водитель сможет улучшить управление транспортным средством. Для установки устройства потребуются дополнительные руки. Это связано с необходимостью одновременной разборки нескольких элементов.

При желании вам установят новый руль, который не будет бить по пальцам при езде и наезде на препятствие. Подобное устройство имеет оригинальный внешний вид и отвечает всем требованиям безопасности. Установка Бранки значительно увеличит пространство перед водителем. Если внедорожник оснащен каркасом безопасности, вам понадобится бесшовная труба.

Одним из самых приятных свойств как всего модельного ряда УАЗ, так и конкретно Буханки является то, что они дают практически неограниченные возможности по трансформации автомобиля. Благодаря очень удачной платформе и небольшой стоимости над машиной можно ставить очень удачные эксперименты, способствующие улучшению их ходовых качеств и возможность смело экспериментировать с дизайном и настройкой салона. Убежден в разнообразии вариаций тюнинга, сделанных своими руками народными умельцами.

Важно! Хотя тюнинг может быть стильным для поездок по городам, Буанка в большинстве случаев используется именно как автомобиль для выездного бездорожья, рыбалки, охоты. Поэтому в статье будут рассмотрены вариации и основные проблемы настройки под живую природу.

Что можно использовать в качестве тюнинга для буханки? Все зависит от личной фантазии каждого человека, но есть самые популярные варианты каравая. О них и будет обзор:

• тюнинг бортовых частей машины;
• багажник для перевозки вещей;
• установка крана и дополнительных средств погрузки/разгрузки;
• инструменты осветительные;
• усиленная подвеска и амортизаторы;
лебедки
• ;
• бампера и кенгурятник;
• запоминание заполнения.

Борт вагона

Что за тюнинг без смены стандартной заводской покраски и бортов? Для дополнительного увеличения прочности, а также противодействия негативным воздействиям природы, которые неизбежны при движении по бездорожью или при поиске мест рыбалки, применяется усиление бортовых деталей нержавеющим алюминием с последующей покраской по кузову. цвета окружающей среды или под военный камуфляж. При обшивке буханки своими силами используется конструкция алюминиевого профиля бортов автомобиля снизу вдоль дверной ручки. Как выглядит первичный результат, на котором останавливаются некоторые умельцы, видно на этом фото:

Багажник.

Как и у каждой машины, которая используется для поездок в сложных условиях, а также для охоты и рыбалки, требуется значительное количество свободного места, в котором можно взять необходимые снасти. УАЗ Буанка за счет собственных заводских параметров в салоне может предусмотреть необходимое место. Для многих этого достаточно, но не для всех. Есть люди, которые просто любят таскать с собой много вещей, а есть и такие, что делают с запасом. Такие люди решают защитить нехватку места, устанавливая при тюнинге значительный багажник на его площади. Надо сказать, что он полностью оправдывает возложенные на него задачи по предоставлению дополнительного места.

Сам ствол имеет ряд свойств, кроме предоставления полезной площади. В первую очередь используется для защиты крыши автомобиля от веток деревьев, которые легко могут ее поцарапать и повесить краску, снижая внешнюю привлекательность. Помимо явно полезных качеств, такое дополнение в сочетании с увеличенными колесами радует и более уважительным видом машины. Вот фото хорошего багажника “УАЗ Буанка”:

Внимание! Багажник при тюнинге смещает центр тяжести вверх, поэтому перед установкой необходимо рассчитать – во вред машине это не пойдет. Также из-за смещенного центра тяжести необходимо быть осторожным на поворотах, так как при сильной езде шансы автомобиля перевернуться увеличиваются.

Мини-кран для багажника

Сама машина достаточно высокая, и закидывать наверх багажника вещи, а тем более тяжелые вещи очень сложно физически. Для упрощения выполнения такой задачи используются либо ручные средства подъема тяжестей, в виде ручной рычажной системы, либо собранные вручную мини-краны, помогающие с меньшим усилием совершать работу. Для тех, кто не хочет заниматься созданием своего крана для автомобиля УАЗ, были разработаны и проданы мини-краны, большинство модификаций которых, легко погружает груз на багажник массой до 50 килограммов. Могут тянуть и больше, но при этом соблюдают технику безопасности и следят за тем, чтобы вес поднимаемого груза не сломал багажник или не привел к тому, что машина перевернется. Краны выглядят после тюнинга так:

Подвеска и амортизаторы

Понятно, что при добавлении дополнительных деталей, утяжеляющих автомобиль, не обойтись без увеличения запаса прочности – ведь будет весьма прискорбно, если амортизаторы выйдут из строя через десятки или сотни километров от цивилизации. И это в лучшем случае из самых безобидных. Поэтому за подвеской и амортизатором нужно проследить определенным образом, чтобы они были очень качественно сделаны, если они были сделаны не в специализированных центрах Тюнинг УАЗ Гидравлика, а своими руками. После доработки автолюбители делятся по своим разработкам, одна из лучших выглядит так:

Многие автовладельцы недовольны родным мостом и заменяют его. Его заменяют, чаще всего, на расширенный, который удаляется из «Барсы». Это настолько популярное действие при тюнинге, что заслуживает отдельного упоминания в статье. Дифференциалы заменяются на те, которые имеют повышенное трение, чтобы избежать ситуаций, когда машина застревает в грязи и едет, а также благоприятствует долговременной службе трансмиссии. Как – никак, а сломанная трансмиссия не нарушила ни одного плана даже путешествующих по бездорожью путешественников.

Светотехника

На тот транспорт, который планируется использовать в ночное время или в длительном, хотя бы несколько дней, путешествии, можно установить дополнительное освещение, кроме обычных автомобильных фар. Прочность конструкции буханки настолько велика, что при тюнинге можно устанавливать даже небольшие прожекторы. Главный вопрос, который необходимо решить умельцу, это обеспечить его электроэнергией в условиях бездорожья и отсутствия населенных пунктов. Но, учитывая то, что большинство ставит их на багажник, то блок питания может быть и там. Кроме того, установка дополнительного оборудования позволяет освещать дорогу не только себе, но и светить по бокам, чтобы не пропустить стоящий знак или другую табличку для путешественников на отечественном автомобиле УАЗ Буанка. Пример такой реализации изображен на фото ниже:

Девки

Так как такие машины как буханка, используют в своем весе для бездорожья, а часто и в группе, то будет полезно оснастить их во время тюнинга и лебедками, с помощью которых можно вытащить машину из кваггера или просто перетащите его, если он остановится. Для практического использования лебедки устанавливаются в 2-х местах: спереди или сзади. Каковы различия в их практическом использовании? Передние лебедки очень ценны, если нужно вытащить машину, а расширить машину нет возможности. Это, пожалуй, единственное преимущество. Если поставить заднюю лебедку, то такую ​​машину можно не только вытаскивать, но и тащить на буксировке, если нет специального буксирного канала. При этом возможность использования на Земле со сложными условиями прохождения понять очень сложно – ведь разворачиваться будут, скажем, в болоте и не попасть в трясину – дело не легкое. В то же время они могут добавить и эстетической красоты, если при тюнинге батонов все сделать аккуратно своими руками.

Бамперы и кенгурятники

Усиленные бампера можно устанавливать только на автомобиль, который имеет рамную конструкцию, а УАЗ Буханка не просто так имеет, а имеет проверенные временем и различными состояниями. Под усиленными бамперами обычно подразумевают изготовленные из стали, которые смогут эффективно защитить автомобиль от встреч с поваленными деревьями, пеньками или от легких столкновений с другими автомобилями.

Усиленные бампера бывают двух видов: передний и задний. Они защищают соответственно переднюю и заднюю части кузова автомобиля. Благодаря своей относительной дешевизне они для сокращения трат более ценны, так как позволяют потратить меньше денег, чем на ремонт кузова машины. Отдельные народные промыслы не покупают силовые бампера, а создают их для тюнинга буханки своими руками. Об эстетических качествах в таких случаях обычно умалчивают, но некоторые работы действительно достойны похвалы.

Также кенгурятники используются для дополнительной защиты бампера и двигателя. Благодаря простоте конструкции и изготовления сделать их для тюнинга можно с помощью нескольких нержавеющих труб и сноровки. Кроме того, их намного проще переделать, в случае неудачного замысла исполнения. Кенгурятники можно использовать не только как дополнительную защиту, но и как место для запаски, что видно на фото выше.

Смена автомобильной начинки

Как бы ни была хороша машина, а что улучшить в ней при тюнинге всегда можно найти. Запуск следует из автомобильного сердца буханки – двигателя. На бездорожье установлены инжекторные двигатели старой конструкции. Многих устраивают их ходовые качества, которые выше всяких похвал, но есть и отдельные личности, считающие, что нет предела совершенству. Заменять двигатель при тюнинге или нет – решает только сам владелец, но для нашего бездорожья этого вполне достаточно.

Если двигатель заменяется только при желании, то есть отдельная поляризация при тюнинге, которые выполняются почти все. Среди них установка более широких дисков вместе с широкими шинами на буханку для снижения давления на дороге (или бездорожье, тут уже надо смотреть) и избежание ситуации, когда машина «сидит брюхом на дороге».

Заключение

Конечно, всевозможных вариантов и вариаций тюнинга этого замечательного и поистине универсального автомобиля очень и очень много, и вышеописанный инвентарь лишь один из них. Но вовсе не это было главным в статье. Главной мыслью была мысль о том, что УАЗ Буханка это простой автомобиль, и значительно улучшить его проходимость и качество при тюнинге может любой человек, дружящий с инструментами и не боящийся работы. Какая получится буханка – решать только тем, кто работает над ее улучшением, над ее видами и техническими характеристиками, но можно сказать одно – при прямых руках при тюнинге это будет отличная машина, на которой можно спокойно ездить не тысячу километров без проблем. И, наконец, видео, в котором будет показано и рассказано об одной из таких буханок, о которой рассказывалось в статье, и которая предназначена для рыбалки и бездорожья:

Кузов УАЗ под названием Буанка индексируется марками 452 или 3741. Кроме того, эти модификации УАЗа принято называть 2206 и 39625. Особняком являются бортовые версии этого кузова, имеющие неофициальное прозвище «Головастик». Как и все модели, выпускаемые автомобильным самолетом в Ульяновске, Буханка или Буханка отличается улучшенной сцепкой, рамным кузовом, полным приводом и наличием классической «четверки» двигателя.

Немного истории

• 1 Немного истории
• 2 Тюнинг и модернизация

Выпуск легковых автомобилей УАЗ и малотоннажных грузовиков начинается с 50-х гг. К концу пятого десятилетия прошлого века отечественный автопром выпускает УАЗ 450. Модель создана как замена устаревшему ГАЗ-69.

Спустя семь лет появится универсальная модификация 452 с усовершенствованными силовыми установками, соответствующими значительно меньшему количеству топлива. Так вот, мотор поднимали уже с Волги, а не с «Победы», как раньше. КПП – от ГАЗ-24. Длина кузова также изменена.

Следующая реформа была проведена производителем в 1985 году. УАЗ получил новые индексы, хотя кардинальных изменений, и как следует сказать, рестайлинга не произошло.

По конструктивным особенностям кузова:

• Кузова автобусного типа, вмещающие до десяти пассажиров;
• Фургон типа «Рамосажир», способный вместить шесть седел и 450 кг груза;
• Фургон, легко забрасывающий 800 кг груза, оснащенный новыми сиденьями.

УАЗ

Буанкка отличается достаточно теплым кузовом, что легко объяснить наличием 2-х отопителей.

Также отметим, что Кузов УАЗ может иметь деревянную или металлическую платформу. Кроме того, из особенностей УАЗа можно выделить аскетичное внутреннее пространство салона, большое количество окрашенных деталей кузова, приборы с простейшим оборудованием и т. д.

Некоторые кардинальные изменения проводились только с 90-х годов. Именно с этого времени были переработаны двигатель, коробка передач и ходовая часть. Естественно, компоненты салона были в чем-то усовершенствованы.

УАЗ Буанка всегда отличался большой проходимостью. Этому способствовала надежная рама, высокий дорожный просвет, наличие полного привода и раздатки с демультипликатором. Подвеска УАЗ буханка зависимая, стоят полуэллиптические рессоры, два амортизатора с каждой стороны – все это дает возможность осуществлять удобный подъем подъемной силы.

Что касается тормозной системы, то она у УАЗ 2-контурного типа с гидравликой и вакуумом для моделей до 90-го года выпуска, и “барабанная” для моделей после 9-го0s выпуска.

Компоновка-макет кузова Buckka выполнена с точки зрения безопасности на должном уровне. С другой стороны, нельзя не отметить характерный «косяк» инженеров, не предусмотревших достаточный запас свободного места в салоне. Перед лобовым столкновением возрастает риск повреждения без движения.

Примечание. Кстати, Узики РБ стали оснащать только с 2000 года. Интересно, что модели УАЗ до 2003 года оснащались фиксаторами под статические ремни, а для моделей, выпущенных после 2003 года, предусматривались инерционные крепления.

Тюнинг и модернизация

Тюнинг УАЗ Буанка проводится достаточно часто. Речь идет о переделке кузова, либо под чисто мужские радости – выезд на рыбалку, охоту и т. п., либо в практических целях: усиление, увеличение технических параметров. Улучшения, в частности, касаются достижения максимальной проходимости и повышения комфорта. Работа в ходе модернизации идет как по элементам шасси, так и непосредственно по кузову.

Лифт

Кузов лифта осуществляется путем установки стальной 50-миллиметровой проставки. Также расширяем калибр. Спереди и сзади установлены силовые бампера, к переднему бамперу добавлена ​​лебедка.

Также есть багажник на крыше с лестницей и местом для крепления запаски. Коммуникируемая защита рулевого управления, установка газовых амортизаторов, установка нового топливного бака с предусмотренной защитой.

Подъемник также должен включать в себя следующие процедуры: низ кузова необходимо тщательно обработать антикором, а штатный руль снять и заменить на “люксовую” модель, дополненный ГУР.

В настоящее время лифт можно вести 3-мя способами:

• Установка более увеличенных штоков. В этом случае невозможно кстати правило золотой середины. Как бы вы ни знали идеи тюнинга, нужно уметь вовремя останавливаться, ведь все это в итоге может сказаться на управляемости. Кроме того, устанавливая большие по размеру серьги, необходимо максимально придерживаться техники стяжки;
• Установка различных прокладок. Большинство тюнеров используют Spring Spring Spring. Преимуществ у этого способа масса: и простота, и минимальные финансовые и временные затраты, и возможность проведения операции в собственном гараже. С другой стороны, у этой технологии есть недостаток, связанный с меньшинством;
• Еще одна разновидность лифта подразумевает пружинную пружину. Эту технологию рядовые автолюбители почему-то возложили на плечи профессионалов, считая манипуляцию контролируемой, хотя на самом деле это не так. Принцип работы заключается в подкладывании дополнительных подушек под пружины. Неважно, будут они металлическими, резиновыми или полиуретановыми – главное, чтобы они смогли продержаться достаточно долго.

Существует также концепция внутренней тюнинг-кабины. Сюда входят следующие свойства:

• Сменная торпеда;
• Установка верхней полки;
• Материалы серповидной ШВИ;
• Установка мягких сидений откидного типа.

Существует еще такой вид тюнинга, как обрезка. Эта процедура дает возможность усилить низу и улучшить защиту от ржавчины. Вдобавок к этому УАЗ Буанка получает породистый экстерьер, за счет увеличения колесных арок.

Обрезку выполняют следующим образом:

• Диск берут тонкий на 0,8-1,0 мм;
• Резка производится аккуратно, строго по намеченной линии (не забудьте снять размеры).

В процессе резки не допускаются неровности. Необходимо помнить, что профильная труба будет привариваться к подготовленной поверхности.

Продолжаем:

• Все детали склеиваем стежками (через каждые 100 мм ставить 5- или 10-миллиметровые швы).

Примечание. Уже потом, когда будет произведена окончательная варка, швы можно увеличить до 30 мм, установив их через каждые 60 мм, создавая постепенно сплошную сварную линию.

Профиль также приварен изнутри. При этом принято ставить 10-миллиметровые стежки через каждые 80-100 мм.

Узнайте больше о методах кузовного ремонта, читая интересные публикации нашего сайта. Изучайте фото – материалы, схемы и инструкции, смотрите таблицу, откуда можно узнать много нового.

Как платить за бензин в два раза меньше

• Цены на бензин растут с каждым днем, а автомобильный аппетит только увеличивается.
• Вы бы и рады сократить расходы, но можно ли обойтись в наше время без машины!?

Но есть совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. И теперь экономит на бензине 35 000 рублей в год! Подробнее об этом читайте по ссылке.

Кузовспец.ру.

Ремонт автомобиля УАЗ своими руками: Усиление кузова, Сварка, Ремонт бамперов

Машины Ульяновского автозавода изначально предназначались для военных и народнохозяйственных нужд, поэтому шасси, рама и ходовая часть изготавливались из высокопрочных материалов . После распада Союза очень много автомобилей из государственной собственности перешли в частный сектор, продолжая служить так же верой и правдой. Правда, кузов УАЗ требует определенного внимания к систематическому восстановлению лакокрасочного слоя и удалению коррозии.

УАЗ вполне ремонтопригодный и выносливый автомобиль

Решение косметических проблем кузова

Перед началом ремонта кузова УАЗ определите степень повреждения. Иногда коррозия начинается с внутренней стороны кузова, хотя внешний слой краски выглядит целым.

Прежде чем планировать ремонт автомобиля, тщательно вымойте его и высушите. Осмотрите кузов на наличие повреждений. В зависимости от количества и размеров коррозии вы решаете, будете ли вы ремонтировать своими руками, или отправляете машину в автосервис. Есть капитальный ремонт, или средний.

Итак, вы решили осуществить ремонт УАЗ своими силами.

• Очистите проблемные места до металлического блеска.
• Если ржавчина продвинет металл насквозь, придется ставить метки, приваривать их изнутри. Сварочные швы выравнивают наждачным диском;
• Во-первых, исключить вмятины на металле;
• Перед шпаклевкой кузова протрите пыль, высушите частицы старой краски и затем обезжирьте.
• Кузов автомобиля обработан фосфатирующим грунтом. Эта мера локализует очаги коррозии, даже если остались островки ржавчины, и предохраняет металл от дальнейшего окисления. Защитный грунт разводится растворителем и наносится тонким слоем обвала.

Кузов УАЗ должен быть запрессован по металлу, без сварочного аппарата не обойтись

После фосфатирования грунта проходит акриловый грунт, чтобы фосфат не вступал в химическую реакцию со шпаклевкой.

• Теперь приступайте к штлоку. Нанесите шпаклевку тонкими слоями, заглаживая неровности металла, оставшиеся после механического ремонта. Шпаклевку накладывают не менее трех раз с промежуточной просушкой и шлифовкой каждого слоя.
• Пространственная поверхность перед картиной грунтуется в один или два слоя. Для грунтовки используйте пейнтопульт. Высохший грунтовочный слой вскрывается для формирования гладкой поверхности, возможно удаление сверл.
• Затем на обрабатываемую поверхность наносится 2-3 слоя автоэмали соответствующего цвета. Каждый слой выдерживается в соответствии со временем, указанным на банке. Учтите, что время сушки на банке указано для комнатной температуры. Если температура в помещении ниже, время высыхания краски увеличивается. Влажность воздуха также влияет на высыхание краски не меньше, чем температура. Каждый высохший слой зашпаклевать и протереть от пыли липкой салфеткой.

Ремонт без сварочного аппарата

Вместо сварки для лат рейдов на УАЗ используйте жесть

В этой главе вы узнаете интересный способ как отремонтировать УАЗ своими руками без использования сварочного аппарата. Про стеклопластик и эпоксидку ни слова не будет – оставим их для пластика, а для тех горе-мастеров, которые работают не на совесть, а только на то, чтобы закрыть глаза заказчику. Отдохнув себе и своей машине, владелец, не наносит на пораженный ржавчиной кузов стеклопластик с эпоксидной смолой. Потому что коррозия под такой защелкой продолжит свое разрушительное действие, и в результате через пару месяцев вы получите на этом месте увеличенную дыру.

На металлическом кузове, особенно если это кузов УАЗ Букака, накладки должны быть выполнены из металла. Найдите обрезки стального листа, близкие к толщине корпуса. Болгаркой, или кустарной по металлу, вырезаем из нее заплатку по размерам, перекрывая отверстия на корпусе машины. Вырежьте вырезанные детали, чтобы не торчали края секций, распишитесь, и приступайте к монтажным местам. Сильный паяльник оставит места стыков. Прогреть защелку и поставить на облучаемое место, припаять, при этом разровнять расплавленным оловом, чтобы не образовались выступы. Осторожно постучите молотком.

Дайте копюре охладиться. Проверить на прочность. Если все сделано правильно, прочность и долговечность гарантированы. Собери свой патч. Итак, с помощью паяльника и олова можно припаять небольшие лоскутки на кузов, на дверь, обработать остальные детали кузова. Олово, кроме того, что соединяет, еще защищает металл от коррозии.

Этот способ не дороже лоскутного шитья из стеклохолста, но надежнее. Этот способ позволяет выполнить мелкий кузовной ремонт любого ульяновского автомобиля.

Подъем

Все чаще владельцы моделей УАЗ 452, прозванных в народе Буанками, приходят к необходимости модернизировать эту машину. Кузов УАЗ буханка подъемный, приподнят для повышения проходимости. Есть 2 способа подъема.

Подъем кузова.

Этот вариант более легкий, и он дает большую устойчивость машины в условиях бездорожья и поворотов, за счет того, что центр тяжести не смещен. Подъем кузова осуществляется благодаря распоркам, которые вставляются между рамой и кузовом и обеспечивают жесткую связку данных элементов. Проставки поднимают кузов на 8 см, а если при этом установить большие колеса, то машина станет выше на 15 см. При этом необходимо вырезать проходные арки и крылья, чтобы колеса не цеплялись за них за них, и обязательно повесить брызговики.

Подъем подвески

Подъем подвески вернет машину на наши дороги

Повышает способность УАЗ преодолевать препятствия. Правда, появляется риск смещения центра тяжести, машина потеряет в управляемости и устойчивости. Спасти положение может только комплексный ремонт Кузова УАЗ Буанка.

• Для начала определяем оптимальную высоту подвеса;
• Обратите внимание, что карданные валы ограничиваются подъемом;
• Уменьшить вероятность опрокидывания машины можно за счет увеличения межстолбикового расстояния.

Для этого берутся широкие колеса, диски большего размера. Задние мосты меняются на «Барс» или «Распорку». Увеличить межгусеничное расстояние поможет замена тормозных дисков. Дисковые тормоза от автомобиля Волга устанавливаются без пригонки.

Усиление кузова

При эксплуатации буханки перекос задних дверей, которые начинают самопроизвольно открываться.

Каркас усиления кузова – лекарство от деформации и расхождения суставов

Усиление кузова УАЗ своими руками начало от пола. Для этого пол поднимают и осматривают состояние днища кузова. Усиление кузова выполняется профильной трубой 20×40. Нижний профиль приваривается к волнам днища. Первую трубу кладут на край кузова, чтобы на нее опиралась задняя дверь. Второй – параллельно, на расстоянии полуметра. Вдоль боковой стенки кузова также приварены ребра жесткости из того же профиля. Вдоль потолка устанавливаются профили параллельно напольным трубам. Таким образом, профильные трубы образуют каркас, к которому привариваются стенки кузова. Между верхней и нижней трубами устанавливаются распорки на расстоянии 50см. Получившаяся сварка рамы притягивает предполагаемые углы кузова, благодаря чему задние двери выровнены. Если профили приварены к бортам кузова, а стойки приварены к приветственной листовой стали, то будет удобный шкаф для удочек и ружей. Сверху также формируется полка-форма для разных мелочей. Таким же образом усиливается установка ребер жесткости, боковины и дверного проема боковой двери.

Усиление кузова, увеличение жесткости, предусмотрены “напайки”, вварены места соединения тканей кузова. Только регулировочные банки следует приваривать на расстоянии не более 15 см. Друг от друга.

После ремонта УАЗ выглядит очень привлекательно

Перед закрытием пола осмотрите днище на наличие ржавчины, сноровка, при необходимости проведите сварку и обработайте мастиками от ржавчины. Пока мастика сохнет, вырежьте из фанеры детали пола, покройте их олифой 2-3 раза, дайте олифе высохнуть и усадите Фанер на пол. Затем сверните вспененный полиэтилен. Сверху еще один слой фанеры, покрытый маслом. На вершине Oliflats верхний этаж. Это может быть линолеум, или листовая сталь, в зависимости от того, что планируется перевозить на УАЗике.

Боковые стены внутри тоже требуют реконструкции. Снять старые панели, очистить боковые стенки кузова от коррозии, обработать мастикой. Когда мастика впитается, сверните для теплоизоляции стекольный рулет, наклейте на него и поверх корпуса панели выбранным материалом вспененный полиэтилен. Это может быть и фанера, и органит, и органит с дермантином. Вам решать.

Тюнинг

К бамперу автомобиля предъявляются два требования:

1. Надежность и безопасность;
2. Внешний вид, эстетика.

Автомобили Ульяновска не исключение. Автовладельцы этих машин устанавливают на УАЗ 469 или «буханку» бампера с кенгуринами, которые, с одной стороны, придают машине солидности, а с другой защищают от повреждений фары и радиатор.

Посмотреть видео конструкция

Бамперы и кенгурины заявлены в том, что должны соответствовать нормам безопасности, поэтому, чтобы не было проблем с доблестным техосмотром авто, подвеска закупается у проверенного производителя.

Красимавтомобиль.ру.

Подготовка буханки (УАЗ 452,2206,3741), кузовной лифт – этапы строительства.

Что у нас было в исходнике – УАЗ 2005 года выпуска, в среднем состоянии, то есть коррозия везде, но гниющего железа нет.

Пассажирский салон сначала разобрал, так как пол был зачищен фанерой и иначе добраться до болтов крепления рамы к кузову. Совет, для владельцев буханки – если хотите сохранить кузов, то обработайте его внутри антикоррозийной мастикой и сделайте пару, сверху отверстий под шлейф в полу. Мы, сняв фанеру, вытащили оттуда 7-10 кг! Влажный песок и земля. Напольное покрытие печальное, но это тема отдельного разговора.

Итак, продолжайте. Кузов к раме крепится на десять «мебельных болтов» и это не шутки. Шесть из них в салоне «Пасажир», два за арками передних колес, по два в ногах водителя и пассажира. Нижние болты комплектуются вторыми гайками.

Перед началом болтовой разборки выключите аккумулятор, отсоединив массу от двигателя – за отсеком ловушки и поднимите машину на подъемнике.

Следующее, отсоединяем – крепление радиатора снизу или сверху (мы отсоединяли снизу, но потом при установке оставили штатное нижнее крепление, а верхнее немного доработали по месту)

Разъединитель – редуктор рычага привода тяги и усилитель упорного тормоза.

Затем слейте охлаждающую жидкость (не забудьте открыть пробку радиатора) и снимите шланг с отопителя.

Откручиваем крепления тросовых рычагов и крепления фильтра отстойника линии подкачки между баками.

После этого откручиваем гайки с шести задних болтов кузова и откручиваем передние гайки. При этом, так как крепеж старый и ржавый, а болты напоминают “мебель” с четырехгранником под шляпкой, то действовать нужно аккуратно, если болт проверен в корпусе, то надо будет удерживать его, а это лишняя работа, привариванием к нему гаек или болтов и т. д. Поэтому удерживая шпонку в одной гайке, головкой откручиваем ручку, а уж потом основную гайку.

Под машиной больше делать нечего, опускаем машину на колеса и отсоединяем рулевую колонку и откручиваем пыльник на полу.

Собственно, когда все это будет сделано, можно приступать к подъему кузова над рамой. Делаем операцию, подкладывая под колеса упоры, что бы машина не двигалась. Подъем начинается с задней части автомобиля, учтите, что снимая нагрузку с рамы, она поднимается на рессорах и если, поднимая кузов домкратами, то нужен хороший запас по высоте. Мы подняли подъемник, и у нас не было этой проблемы.

Итак, отрываем кузов от рамы примерно на десять см. И вы должны вложить страховочный широкий деревянный брус между рамой и кузовом. Далее вынимаем штатные болты и сверлим отверстия диаметром 12 мм. Обычные болты 10 мм.

Потребуется отражающая прокладка. В нашем случае это были сварные сапоги высотой 6,5 см. На последней и средней проставках необходимо вырезать небольшой сектор под углом 45 градусов, т.к. на раме есть выступы. А задние “бочки” должны быть на 1 см выше всех остальных, а у нас было все одинаково, поэтому пришлось поставить 5 широких шайб.

Далее вставляем четыре задние проставки, вставляем болты и запугиваем гайки на два болта ближе к середине кузова. Еще лифтинг кузова и вставка средних проставок. В этом случае увеличьте размер обшивки люка с помощью досок примерно до 150 мм. Снимите гайки с передних болтов. Снимаем страховку, опускаем кузов.

Перекатываем машину, фиксируем, снимаем штатные болты и начинаем подъем кузова в перед. Сначала вставьте проставки и передние болты, наденьте на них гайки. Передние болты должны быть 180-200 мм. Остальные 150 мм.

Далее еще поднимаем кузов и вставляем вторую пару проставок и болтов. Опустите тело. Затяните весь крепеж от центра к корме и потом до. Мы использовали широкие шайбы и самоконтрящиеся гайки, но можно и мантийные шайбы и обычные гайки, кому как больше нравится. Болты с прочностью не ниже 8,8, а лучше больше. И желательно с тонкой резьбой.

Теперь самое интересное, нужно закрепить все, что мы открутили, но корпус поднялся на 6,5 см.

Делаем следующее, удлиняем тяги с помощью вставок (не забываем их покрасить или обработать антикором)

Ставим тяги на место и закрепляем их хомутами.

Далее делаем опору для крепления рычага управления раздаткой

Ставим на место и закрепляем длинными (90мм) болтами М8

Делаем опору фильтра и тоже ставим на место

4

4

Теперь самое сложное, после поднятия кузова руль стал лежать на яйцах. .. ах извините на животе. Нужно сделать переходную скобу под рулевой механизм, вот такой.

Пробуем…

Обратите внимание, ножки нижних болтов нужно обрезать, чтобы не повредить их. После этого закрепили рулевую колонку и ее пыльник.

Одеваем новый, более длинный шланг к отопителю, затягиваем хомуты, заливаем анифрис.

Ну собственно осталось прикрутить новую удлинённую массу массы и радиатора, подключить аккумулятор, поставить большие колёса (на самом деле всё ещё лечится) и можно на волю в пампасы.

Напоследок фото проставок, между кузовом и рамой. Буцпили жестко, безо всякой резины, так как рама и кузов у ​​буханки не слишком крепкие, а так было некоторое усиление. Хотя, если по уму, то раму лучше усилить дополнительными распорками и подкосами.

В хорошем смысле, батон!

smirnoffroad.ru.

Внедорожная подготовка УАЗ Буанка

Эту буханку вы обязательно съедите. Даже перегреть. Он сделан не из печеного теста, а из закаленного металла. Время также не подвластно этому автомобилю. Поэтому многие называют его динозавром в царстве млекопитающих.

Пробег в истории УАЗ-452

Два его имени остались в народе: “Батон” и “Буханки”. Такое ассоциативное название автомобиль получил благодаря своему корпусу, имеющему выступающие вверху (на крыше) продольно расположенные ребра жесткости. Они напоминают надрезанный буханку хлеба или надрезы сверху дубинкой.

Существует множество модификаций этого автомобиля, но экстерьер модели практически не изменился за последние пять десятков лет.

Технические характеристики “Батон”

4 440 длинн. 2 102 мм высотой. 2 100 мм ширина. Клиренс 22 см. База колес обеих осей 2 300 мм. Рекомендуемая глубина преодолеваемого плавления 0,5 м. Масса буханки 2 790 кг, из них 850 кг приходится на грузоподъемность. Комплектуется двигателем 2,7 л. Выдает 112 лошадей. Расходует на 100 км 13. 5 литров 92-го. Максимальная скорость составляет 127 км/ч. В бак заливается до 77 литров топлива. КП – механика на 4 передачи. Раздача – два шага.

Тормоза двухконтурные (барабанные), с вакуумным усилением.

Резина на буханку

Родная для дубинки с размером шин 235/75 R15. Если перевести в дюймы, то этот размер будет выглядеть так: 29 х 9,5 R15. То есть высота покрышек не более 31 дюйма, а диаметр дисков не менее 15 с вылетом 7-22 мм. Такие шины будут «в самый раз» для автомобиля в заводской комплектации. Самые популярные внедорожники для таких планшетов — BFGoodrich MUD-terrain KM2 и Bridgestone Dueler M/T.

Если буханка немного лежит с проставками для передвижения по среднему классу бездорожья, то ей подойдет: резина на высоте не более 33 дюймов, диски не менее 15 дюймов (с вылетом до 26 мм). Наиболее востребованными на такие повышенные буханки являются модели внедорожных шин:

Safari 500 – Simex Extreme

На фото – буханка на сим.

Для бездельников в экстремальном исполнении, пережил полный тюнинг ходовой, кузова и подвески, размеры резины при высоте 33-35 дюймов и катков 15 дюймов (с вылетом до 44 мм). Популярные модели внедорожных шин:

INTERCO BOGGER – OTANI KING COBRA EXTREME – FBEL 160

На фото ниже – буханка на ФБЕЛЕЧ:

Основы внедорожного тюнинга 452-го УАЗа

Хотя стиль исполнения буханки и тд но даже этого мало для настоящего бездорожья. Поэтому «износ» нашей дубинки усилен дополнительным тюнингом.

Чаще всего для перекрестка внедорожнику впихивают 33 колеса. Но чтобы шины такой высоты могли спокойно попасть в габариты арок, кузов немного приподнят. Некоторые Кулибины умудряются использовать для этого обычные хоккейные шайбы. Они вкручиваются (по 4 штуки на каждое крепление) между кузовом и рамой. Так можно увеличить просвет на целых 10 сантиметров. Дополнительно используйте установку проставок между пружиной и мостом (около 12 см).

После такого конкретного подъема необходимо поднять раздатки на нужную высоту. Для чего к раме автомобиля привариваются дополнительные площадки для силомбусной рычажной базы.

Также для серьезной прокачки бездорожья на Буанке придется менять родные амортизаторы. В качестве замены следует выбирать модели с пружинами. За счет этого значительно уменьшается вертикальное перемещение колеса и заметно снижается затекание автомобиля на боковое опрокидывание. Также необходимо расстаться с родными буханными рычагами и втулками. Иначе на бездорожье не хватает.

Зад отлично подходит к модели амортизаторов OLD MEN EMU N53. Можно поставить нефтегазовое производство Габриэль с клапаном типа ВСТ.

Самым слабым звеном родной подвески дубинки являются пружинные пружины. Наиболее экономичным вариантом их усиления будет установка дополнительных вазовских пружин. Для их крепления на мосты к раме привариваются площадки и стаканы.

Тормоза в буханке тоже не всегда подходят для поездок по специфическому дерьму. Поэтому их тоже следует менять. Чаще всего ставят Газ от 24 Волги. При установке на буханку их главный цилиндр связывают с педалью тормоза через тягу и коромысло и прикрепляют к раме. Труи сделаны из Торсиона от Ситроена. Также стоит замена цилиндров на самоходные.

Особенности использования “Батона”

Если вы собрались приобретать буханку для внедорожных нужд, то будьте готовы. Этот автомобиль создан для настоящих спартанцев и терпеливых. Он часто ломается, постоянно скрипит и отказывается нормально заводиться. Но не забывайте, что цена подержанных экземпляров может составлять всего 50-70 тысяч рублей. Да и запчасти для Buckka Navalal.

Для крутого внедорожного апгрейда подойдет недорогой подержанный автомобиль. Для использования в качестве основного автомобиля лучше приобрести новую буханку (от 500 тысяч).

Также в наличии внедорожная техника “Трофи” за 547 шт. В него входят:

АБС. – Рулевое колесо с гидроусилителем. – Внедорожные шины и диски 16 дюймов. – Лестница и багажник на крыше. – Защита валков. – Пятнистая камуфляжная окраска кузова.

Корпус цельнометаллический.

Не густой, но для старта подойдет! Что не говори, а по популярности «буханка» немного отстает от УАЗ 469-го, это две машины, созданные для наших дорог — мощные, проходимые и с большим потенциалом доводки. Готовить их можно бесконечно, проверено многими любителями джеджеров.

Фото подготовленной буханки для бездорожья

Ну и на затравку: (Спасибо сайту DRIVE2.RU за фото)

предназначены изначально:

Ну и конечно позитивное видео, песня-ода буханке, смотрите на что она способна:

Другие обзоры шин и дисков:

Варианты подъема УАЗ Буанка

Владельцы буханки, приступая к тюнингу этого автомобиля, в первую очередь задаются вопросом: «Как поднять УАЗ Букаку?». Мы постараемся ответить на этот вопрос в этой статье. Итак, сначала рассмотрим способы лифта УАЗ. Это может быть:

• Лифт кузова УАЗ
• Подъемная подвеска для буханки

Оба варианта имеют как преимущества, так и недостатки. Таким образом, ковшовый кузовной элеватор проще в реализации, а также отличается большей степенью безопасности. Это объясняется тем, что такой способ лифта лишь незначительно смещает центр тяжести автомобиля, что позволяет обеспечить устойчивое поведение буханки на поворотах и ​​других сложных участках пути.

Если говорить о подъеме подвески, то здесь присутствует некоторая опасность из-за увеличения центра тяжести. Но в то же время этот метод существенно меняет показатели проходимости в лучшую сторону.

Выбрать комплект на подъемник УАЗ Буанка

Как видим, есть несколько способов поднять буханку. Поэтому нужно будет определить какой лифт комплекта УАЗ Ковш будет необходим, это можно определить только с выбором метода лифта. Если вы планируете проводить свой подъем самостоятельно, вы можете купить набор для подъемника в магазине. Такие комплекты отличаются составом входящих в них деталей и элементов.

Итак, в набор для подъема буханки может входить:

• проставки “Пружина – Рама”;
• Проставки “Пружина – Рама”
болты
• ;
• гайки и т. п.

Замена колеса

Как известно проходимость машины напрямую зависит от колес. Учитывая тот факт, что Колеса УАЗ перед тем, как приступить непосредственно к лифту, впихивают в довольно жесткие и не слишком большие размеры резины, то необходимо упомянуть и о колесах. К тому же рисунок протектора на шинах Буски оставляет желать лучшего. Все это говорит о том, что не лишним будет установить на легендарный автомобиль подходящие колеса импортного производства.

Как вариант, при выборе новых колес на автомобиль УАЗ УАЗ можно использовать резину BF GOODRICH 33X10.5 R15, и соответственно диски диаметром 15 сантиметров. Что касается выбора дисков к ним, то это зависит от желания владельца. Это могут быть легкосплавные или легкосплавные диски. А можно оставить обычные штатные диски.

Однако на этом этапе останавливаться не стоит, т. к. такой тюнинг затрудняет управление, т. к. на крутых поворотах передние колеса цепляются за края рулевой рейки, а при эффекте пересечения колесные мосты располагаются прямо на арки. Это вызывает трение шины о крыло. Поэтому лифт кузова УАЗ Буанка становится обязательным этапом тюнинга после установки колес.

Как это ни странно, Рама УАЗ Буанкка крепится к кузову с помощью десяти мебельных болтов, шесть из которых расположены в области пассажирских сидений, два за арками передних колес и еще два в ног водителя и пассажира. Нижние болты фиксируются вторыми гайками.

Перед тем, как приступить к демонтажу болтов, нужно отключить аккумулятор, отсоединить массу от двигателя – за отсеком ловушки и поднять автомобиль на подъемнике.

• Отсоедините провода от стартера;
• Снизу или сверху отсоединить крепление радиатора;
• Распланируем привод рычага трансмиссии и усилителя тяги тормозов;
• Слить всю охлаждающую жидкость и снять шланги, которые подключаются к печкам УАЗ Буанка;
• Отсоединить тягу педали тормоза к вакуумному усилителю;
• Отсоедините трубку, ведущую к крану управления баком.

Последний пункт может показаться не столь важным, но несоблюдение его может привести к заклиниванию пластины под креплением, в результате чего его придется выравнивать.

Проведя Подъем УАЗ Буанкка своими руками, будьте внимательны и осторожны, ведь крепеж на таком автомобиле, как правило, ржавый и устаревший. Если болт проверен в корпусе, его нельзя удержать. Это создает дополнительные трудности при приварке к нему гайки или болта.

Чтобы все сделать правильно, нужно удерживать одну гайку шпонкой, переходящей в головку контргайки, а после этого основную гайку.

Далее следует опустить машину на колеса, т.к. под ней работы больше не требуется. Также отсоединяем рулевую колонку и опускаем багажник на пол. И можно приступать к подъему кузова над рамой. Подъем нужно начинать с обратной стороны буханки. Высота подъема должна в итоге составить около 10 сантиметров.

Неплохо будет вставить, положив между рамой и кузовом широкий деревянный брус.

Выкручиваете штатные болты и увеличиваете отверстия под них до 12 мм путем сверления. Далее необходимо провести некоторые работы с проставками. Недорогой и подходящий вариант в качестве проставок – обычные хоккейные шайбы. Следующими действиями будет вставка проставок, болтов и подрезка гаек постепенно, начиная с задней части кузова, продолжая посередине и заканчивая спереди.

В результате кузов поднимется на 6,5 сантиметров. Осталось только все исправить и можно ставить большие колеса.

Плюсы и минусы лифтовой подвески

Теперь рассмотрим следующий способ проведения лифта УАЗ Букака – лифт подвески. Как уже было сказано, у этого метода есть как плюсы, так и минусы. Можно выделить два основных плюса лифтовой подвески на УАЗ:

• повышение показателей лояльности буханки, обеспечиваемое тем, что колеса остаются на месте, а другая часть поднимается вверх;
• возможность установки больших колес, которые лифт подвески не помещал в арки УАЗ.

Ну и главный минус такого способа – обязательное увеличение углов крестовины кардана. При этом карданы включаются в работу на износ.

Есть несколько вариантов выполнения лифта подвески. Рассмотрим некоторые из них.

Установка более длинных серых пружин

Самый простой и доступный вариант – установить более длинную серую пружину. Выполняя подобным образом подвесной элеватор, увлекаться этим не нужно, чтобы не устанавливать слишком долго. Слишком длинные серьги штока могут негативно сказаться на работе подвески и отразиться на управляемости. Чтобы не было проблем с управляемостью, рекомендуется тянуть серьги по центру.

Пружина Пружина

Не нарушая конструкции рессоры, есть возможность немного приподнять подвеску буханки, установив проставку между мостом и рессорами. При этом большой лифт ждать не приходится, также рекомендуется не увлекаться процессом.

Разумеется, при установке такой распорки необходимо определиться с ее фиксацией в месте установки, а также рассчитать, чтобы хватило длин сиреневых ростков. Есть возможность восстановить старые пружины, либо приобрести новые. Существуют и специальные элементы для такого тюнинга, но они, как правило, довольно дорогие.

Весна Весна не так сложна, как может показаться на первый взгляд. Этот процесс полезен не только ради лифтовой подвески, а также для того, чтобы жесткая подвеска УАЗа стала достаточно мягкой. Однако, несмотря на то, что улучшения работы подвески от этого метода есть, они весьма незначительны.

Если решили попробовать, то изначально надо вырезать, заточить или купить проставки, резину, конвейерную ленту и металл. И самое главное, при лифте подвески ОАЗ потребуются более долгоживущие амортизаторы, потому что первые начнут начинаться раньше.

В заключение хотелось бы отметить, что главное во всем знать меру. Держа для тюнинга УАЗ 452 своими руками, помните и о своей безопасности. Ведь у вас не будет гарантий при моем собственном выполнении Подъема Подъема.

доводим до езды по тяжелому бездорожью. Чем выделяется внедорожник

Российский рамный внедорожник УАЗ Патриот уже много лет подтверждает статус настоящего покорителя бездорожья. При всех достоинствах настоящего автомобиля для экстремальных дорожных условий он тем не менее предлагает достаточно высокий уровень комфорта для водителя и пассажиров.

Общие характеристики автомобиля впечатляют. Длина около пяти метров, высота с рейлингами на крыше 2 метра – патриот в своем классе считается довольно крупным автомобилем.

Дорожный просвет в 210 мм обеспечивает отличную проходимость по бездорожью, а при использовании в городе препятствий для водителя практически не будет.

Покупателю на выбор предлагается два типа силовых агрегатов – бензиновый агрегат объемом 2,7 литра мощностью 128 лошадиных сил и дизельный агрегат. Оба мотора отечественного производства и зарекомендовали себя с положительной стороны.

Главной особенностью двигателя в паре с 5-ступенчатой ​​МКПП является отличный крутящий момент и широкие тяговые возможности.

На видео УАЗ Патриот бездорожье:

Защита топливопровода

При поломке топливной системы автомобиль будет обездвижен и никакое дополнительное оборудование ему не поможет.
Для защиты этих агрегатов предусмотрены комплекты стальной защиты, монтируемые по всей длине топливопровода под днищем машины;

Защита других важных элементов

В днище патриота находится множество важных деталей, требующих особой защиты при движении по бездорожью. Хозяин часто самостоятельно защищает такие места стальными листами.

Багажник Экспедиционный

Этот багажник, в отличие от простого навесного багажника, имеет ряд неоспоримых преимуществ:

Стоимость багажника колеблется в пределах 20 000 -40 000 руб. Установка вполне возможна своими силами.

Автомобиль советского производства УАЗ-469был подготовлен Ульяновским автомобильным заводом практически по спец. дачный заказ. Планировалось, что такой внедорожник будет использоваться в армейских воинских частях и МВД. Также были планы обойти американский Wrangler, который США использовали дома.

В общем, внедорожник удался – четкие рубленые линии УАЗика привлекли внимание обывателей, а тех, кто не дружил с законом, бросили в бегство. Проходимость «козлика», как его до сих пор называют в народе, была на высоком уровне, простые автомобили не могли за ним угнаться на бездорожье.

Вскоре машина отправилась работать в предназначенные ведомства, в стране прошли реформы и преобразования, а УАЗ-469 остался прежним, без шансов на закономерный и желанный рестайлинг. Многие семьи смогли позволить себе покупку автомобиля для личного пользования, и многие владельцы задумались о том, как сделать автомобиль еще более привлекательным, проходимым и функциональным. Именно здесь началось увлечение внедорожниками, покатушками и модификациями автомобилей.

Стоит учитывать сразу – если вы решили модифицировать штатный УАЗ-469, этим улучшениям не будет конца. Лично я не знаю тех “Переделкиных”, которые отказались от этой идеи. Наоборот, я знаю многих, кто купил УАЗ, доработал его, продал и купил новый. Абсолютно голая машина, и снова занялся ее рестайлингом. Подготовка автомобиля к бездорожью – это образ жизни, он затягивает и не отпускает. Не отчаивайтесь, это увлекательное занятие приветствуется даже некоторыми дамами. Итак, начинаем готовить машину в первый раз. Идти!

Классификация тюнинга или на что обратить внимание первые

Тюнинг — доработка автомобиля с целью улучшения его потребительских качеств. Для начала стоит определить для себя, что именно хочет улучшить владелец и где он готовит свой автомобиль. Существует два вида тюнинга внедорожников, первый – это доработка автомобиля и создание экспедиционного, второй – получение автомобиля для участия в соревнованиях. Тут есть принципиальные отличия, первый тюнинг проще, владельцы экспедиционных машин предпочитают не убивать свою машину, но те кто ездит на соревнования понимают, что из машины надо выжимать все, иначе третьего места не увидишь в общем зачете. Соответственно монстра в полном смысле этого слова из УАЗа готовят к участию в гонках и шоу.

Так как до конкурентов при первом знакомстве с автомобилем еще далеко, то будем рассматривать экспедиционный тюнинг.

Внешний тюнинг

Покраска, или как спрятать машину среди бела дня

Первое, что бросается в глаза, это цвет машины, по крайней мере кажется, что этот цвет непрезентабелен, а если посмотреть на год выпуска автомобиля автомобиль, получаем совершенно не трендовый цвет. Многие владельцы перекрашивают своих железных коней в камуфляж, просто закрашивают пятна на кузове машины. Как человек, испытавший такие улучшения на собственной шкуре, скажу, что это физически затратное дело. Если вы хотите получить качество, то здесь не стоит скупиться, ведь цвет вашей «козочки» — это ваше лицо.

Покраска начинается с того, что убираются все выступающие элементы автомобиля, фары и стекла заклеиваются старыми газетами, кузов автомобиля обрабатывается антикоррозийным покрытием. Затем основной цвет приводится в норму, их может быть три: УАЗ-469 выпускался в сером, светло-коричневом и цвете хаки; затем контуры пятен выкладываются скотчем и закрашиваются краской.

Есть три этапа покраски, так же камуфляж имеет три разных оттенка. Для автомобиля цвета хаки нужно выбирать коричневый, зеленый (темный) и черный плашечные цвета, к серой основе подходят белый, серый (темный) и черный оттенки, для серого цвета стоит покупать коричневые (темные), бледно-желтые и черные тона. светло-коричневая машина. Сначала окрашивание проводится светлыми красками, иначе будут просвечиваться черные пятна, идеально подойдут краски в баллончиках, для каждого цвета понадобится 2 баллончика определенной цветовой гаммы.

На покраску уйдет примерно 3-4 полных дня, деньги в районе 5-8 тысяч, при условии самостоятельной работы, но нервов отнимет больше, ибо поначалу мало что получится. Зато потом, когда машина заиграет новыми красками, владелец в полной мере ощутит на себе преимущества такого тюнинга: в лесу машину не видно, зато в городе ее все заметят. Машиной будут восхищаться все без исключения.

Силовые обвесы или что такое кенгурин

Комплекты кузова

Power представляют собой железные или металлические бамперы. Силовые комплекты нужны тем, кто ездит на охоту и рыбалку, они незаменимы в лесу, редколесье и снежных завалах. Конечно, чем толще сталь силового бампера, тем тяжелее автомобиль, но для УАЗа это скорее плюс, чем минус, утяжеленная машина легче идет по бездорожью.

Передний и задний бампера изготавливаются в основном из куска швеллера, для его создания нужно сделать соответствующие замеры и примерно представить, что вы хотите получить в итоге. Думаю этому разделу стоит посвятить отдельную тему и выложить рисунок. При покупке можно также порекомендовать купить бампер Reef или Hunter (на фото ниже).

Кенгурин представляют собой специальные дуги из металлических труб, которые привариваются поверх переднего бампера. Кенгурин служит отличной защитой от поломок оптики и передней части кузова. Да и при встрече с лосем на трассе машина останется целой, ну или лишь слегка помятой.

Стоимость силовых бамперов в магазинах в среднем 30-40 тысяч за штуку, при самостоятельном изготовлении затраты сократятся в 7-8 раз. При покупке обратите внимание на силовые передние бампера в сборе от компании Риф – классный и надежный силовой обвес.

Электрическая лебедка, или почему УАЗ лебеди

Бездорожье – это бездорожье, где водитель будет только встречать направление. Причем это направление водитель увидит только на карте, а не перед капотом машины. Лебедка – замечательная вещь и отличный помощник в таких ситуациях. Это устройство с мотором и редуктором, оснащенное металлическим тросом, оно вытащит машину из засады, если ее туда посадить.

Принцип работы любой лебедки заключается в подтягивании или подтягивании автомобиля тросом. На УАЗ-469 установлены электрические лебедки с усилием 5 тонн.. Меньше устанавливать не стоит, а то хозяин тоже будет танцевать с бубном, пытаясь таким образом волшебным образом вытащить машину.

В простонародье уазоводы называют своего помощника лебедем, а каждый уазовод хоть раз в жизни “лебедем”. Лебедь – это песня! Водитель, выходя из машины, мудрым взглядом осматривает местность и то место, куда его занес нелегкий. С ненавязчивым свистом отпускает тормоз и разматывает трос лебедки. Водитель уже посмотрел на дерево или куст, где он будет поднимать этот кабель. Так же насвистывая, водитель пристегивает трос и возвращается к машине, не забыв по дороге вспомнить чью-то мать. Видимо, она притащила его сюда. Водитель садится в машину, берет джойстик лебедки и начинает немного натягивать трос, тогда усилие лебедки увеличивается. При этом стоит добавить газа, чтобы нагрузка от этих манипуляций не порвала ремень генератора. Пять-семь минут, и вот УАЗ снова попадает в колею или уезжает на небольшую полянку.

Какие модели электролебедок подходят на Уаз и сколько стоят -.

Электрические лебедки устанавливаются как в передний, так и в задний бампер. Одной лебедки на УАЗ достаточно. Производителей такой фурнитуры достаточно, поэтому цена на электролебедку может быть разной. Минимальные вложения: покупка лебедки и ее установка выльется владельцу в сумму 20-25 тысяч рублей.

Экспедиционный багажник, или куда возить все необходимое

Экспедиционный багажник – необходимый атрибут любого здравомыслящего водителя. Только здесь водитель возит с собой запаску, хай-джек и кучу всего необходимого. Багажник визуально сделает машину выше, впрочем, как и ворота в гараж.

Багажник можно сварить самому или купить готовый, стоимость приобретения составит около 5-15 тысяч рублей. Но багажник нужен не только для перевозки груза, но и для установки люстры.

Дополнительное освещение, или зачем люстра на УАЗ

Люстра, которая висит в холле дома, вполне привычна и не вызывает вопросов. Понятно, что люстра необходима для освещения. Автомобиль класса SUV также использует дополнительный свет, с которым можно передвигаться в темное время суток.

Люстра в переводе со Старого Уазика означает установку на автомобиль четырех и более фар. Фары устанавливаются на багажник, установка осуществляется владельцем самостоятельно. Есть дополнительное освещение фар и световые полосы. Фара представляет собой 5-8 светодиодов за стеклом, а световая полоса представляет собой продолговатую конструкцию с количеством светодиодов от 32 штук. А если фар на люстре требуется 4 – 2 с ближним направленным светом, их устанавливают посередине, а с дальним рассеянным световым потоком пару по краям, то достаточно одной световой полосы.

Стоимость такого освещения в среднем составит: фары, 4 штуки – 8000 рублей, и световая планка, 1 штука – от 8 до 16 тысяч. Что лучше, а что хуже – вопрос в данном случае некорректный, ведь установка бюджетной, фары, освещения ничем не хуже покупки световой балки.

Что такое тапочки и зачем их менять

Уазоводы по натуре люди суровые, но очень добрые. Своей машине они дают ласковые прозвища и называют отдельные части своего стального коня непонятными словами.

– Пора менять тапочки, хочу на размер больше.

Наверняка многие непосвященные не поймут, что за тапочки и почему размер больше. Объясняем: тапочки – это колеса. Тапочки есть АТ и есть ГРЯЗИ. Эти слова образованы от класса резины: All Terrain и MUD Terrain. Резина АТеш имеет ярко выраженный рисунок протектора, используется в лесу (30%) и преимущественно на асфальте (70%), шина MUD имеет агрессивный рисунок протектора, массивные грунтозацепы, заходящие на плечевую поверхность колеса, славится своим отличная уборка, используется в лесу (80%), на асфальте лучше не использовать, быстро стирается и резины на всех не хватает, а учитывая что стоимость добротных МТ шин очень приличная , ездить под горку по асфальту экономически не выгодно.

Тапочки для стандартного УАЗа на простые мосты без бодилифта (бодилифта) входят в размер 31 дюйм. Для того, чтобы установить шины большего диаметра, потребуется поднять автомобиль и подрезать колесные арки. Если арки не вырезать, резину тоже будет рвать на больших кочках при максимальной подвеске.

Стоимость шины зависит от размера дисков, класса шин, производителя и марки. Например, BF Goodrich, самые трендовые в маленьком размере будут стоить 10 000 за цилиндр, самые дорогие в своем сегменте – TSL Boggers, стоимость колеса в 35 размере может достигать 30-35 000 за штуку.

Учим нашу машину плавать или что такое трубка

Помните секцию лебедки? Так что посадить машину в грязь не самое страшное, как может показаться, самое страшное это попасть в воду на неподготовленной машине. Вода опасна для двигателя и топливной системы в целом, поэтому дальновидные уазоводы устанавливают на автомобиль шноркель, специальную пластиковую трубу, которая всасывает воздух с высоты крыши автомобиля. С правильно установленным шноркелем можно спокойно залезать в ручьи и заводи, вашему автомобилю не грозит «водная болезнь».

Сделать шноркель самостоятельно не получится, вернее, не стоит. Доверим эту задачу профессионалам, тем более, что они разработали не одну модель этого устройства для УАЗ. Установить шноркель можно самостоятельно, его стоимость варьируется в пределах 2500-4500 рублей.

Все, что узнал читатель в этой статье, это малая толика знаний, которыми владеет опытный уазовод. Учиться никогда не поздно, а тем более научиться создавать шедевры.

Конкретно по каждому пункту хотелось бы сказать больше, и показать читателю, что такое УАЗ-469 для хорошего хозяина. Научить правильно выбирать и устанавливать электролебедки, рассказать все хитрости и тонкости при выборе той или иной шины. А неопытным новичкам в этом деле пожелать терпения и уверенности в себе, помните, после доработки машина отблагодарит вас своей проходимостью и своей преданностью. И вы увидите много завистливых взглядов на дорогах, ведь прокачанный УАЗ выглядит внушительно.

Что может быть достойнее, чем отпраздновать 70-летие Великой Победы, построив боевой УАЗ из специальной юбилейной версии УАЗ Хантер?

Очевидно, происходящий непосредственно от ГАЗ-67Б, этот настоящий железный истребитель бездорожья лучше подходит для постройки боевой машины, чем популярнейший УАЗ Патриот.

ПОБЕДА В ДЕНЬ ПОБЕДЫ

Юбилейный День Победы было решено отметить выездом на серьезное бездорожье. Поэтому был приобретен Маэстро. Надо сказать, что в заводской версии “победоносная” версия мало чем отличается от обычного Хантера. Черные диски с черными колпаками, чуть более «злая» резина, окраска кузова в защитный цвет и защита рулевой тяги из штампованного стального листа. Но самое главное, к машине прилагался солдатский вещмешок с котелком и саперным инструментом. И, конечно же, аэрография по бокам – по мотивам фильма “В бой идут одни старики”.

БЕЛОК ДЛЯ ОБУВИ

Конечно, в стандартном виде машина пройдет там, где владельцы других машин уже будут ходить пешком. Но для полной и абсолютной победы над бездорожьем было решено немного доработать машину, хотя бы для того, чтобы проехать там, где не поедут владельцы машин на 35 колесах. Поэтому сразу решили оснастить машину коренными шинами от трактора ФБЭЛ-160М высотой 36,5 дюймов. Именно под эти покрышки и стали строить машину. Для этого специалисты мастерской тюнинга «Вездеход 777» в первую очередь заменили заводские детали трансмиссии на усиленные полуоси и ШРУСы производства завода «Серп и Молот». Естественно, главные пары были установлены с увеличенным до 1:5,125 передаточным числом. В раздаточную коробку был добавлен специальный комплект, увеличивающий передаточное число до 1:3,3, иначе мотор не смог бы крутить в грязи огромные «шестерни» колес. Сцепление тоже требовалось усилить – был установлен комплект TAYA-Trophy. Теперь осталось поднять машину так, чтобы огромные колеса поместились в арках. Вездеход подняли на 130 мм, но этого, как оказалось, было недостаточно. Также приподняли кузов на 60 мм. А потом пришлось немного подрезать арки – и только тогда огромные “шестерни” тракторных покрышек перестали цепляться за них на полном ходу подвески.

Лифт. Поднятый кузов с прокладками 60 мм

Вместе. Используется в передней подвеске
и удлиненных пружинах, и проставках к ним

БОЕВАЯ ЧАСТЬ

Для подъема подвески использовались рессоры и рессоры РИФ, проставки под рессоры и пружинные серьги. Амортизаторы выбрали голландский бренд Hola. А для того, чтобы машина ехала прямо, а не рыскала, угол продольного наклона шкворня (кастора) был увеличен до 9 градусов.градусов. Колесная база была немного увеличена за счет смещения передней оси вперед на 30 мм и задней оси на 20 мм. В результате автомобиль обладает хорошей курсовой устойчивостью и уверенной управляемостью на высоких скоростях. И даже прыгать!

Что такое боевой внедорожник без замков? Разумеется, автомобиль был оборудован блокировками колес производства «Ижтехно Блокка». Это жесткие неуправляемые замки, предназначенные для серьезного бездорожья.

Мягкий ход. Дополнительные рессоры в задней подвеске
компенсация недостаточной жесткости листовых рессор

Двигатель оставлен без изменений. Но чтобы ему было легче «дышать», из выхлопной системы убрали резонатор. В качестве бонуса автомобиль имеет породистый звук. Забор воздуха через шноркель изменил систему впуска. Заменили блок управления на тюнинговый, герметичный, работающий без лямбда-зондов. В результате тяга на низах, и без того неплохая, выросла еще больше. Но это не все. Система охлаждения двигателя была переделана. Вместо механического вентилятора охлаждения с вискомуфтой установили два электрических. Теперь ремень не рвется даже в грязи и проблем с охлаждением нет, тем более что алюминиевый радиатор заменен на трехрядный медный. И сапуны агрегатов подвели, но масло в них все равно после каждой поездки меняют.

Из пней и камней. Защита защищает рулевые тяги и
раздаточную коробку от вынужденного контакта с твердыми препятствиями

БРОНЯ

Силовой обвес для боевого “Маэстро” не то чтобы нужен, но без него как-то не то. Поэтому спереди и сзади поселились силовые бампера РИФ. Спереди – с кенгурином. В него сразу установили лебедку 4х4 грузоподъемностью 5500 кг (12000 фунтов). Позже такую ​​же лебедку установили в задний бампер (на момент съемки ее там не было). Чтобы обеспечить мощные лебедки достаточным количеством электроэнергии, слабый штатный генератор был заменен на 150-амперный Rif, а вместо штатной батареи установлена ​​гелевая батарея емкостью 110 А/ч.

Военный вид. Световые маскировочные полосы на фарах
однозначно говорят об армейском происхождении автомобиля

Не волнуйтесь, прорываемся! С мощностью лебедки
12000 фунтов теоретически можно поднять «УАЗ» вертикально вверх

Защита рулевых тяг и раздаточной коробки «РИФ» также являются необходимыми аксессуарами для боевой машины.

Для качественного освещения на кенгурин были дополнительно установлены танковые фары и, когда этот материал уже верстался, светодиодная балка вместе с экспедиционным багажником РИФ.

ПОБЕД В ПОБЕДНЫЙ ГОД

Автомобиль участвовал в ежедневном трофи-марафоне «Стариза-24», и, по словам владельца, ни разу не приходилось использовать лебедки даже там, где их использовали котлетообразные прототипы. Во время нашей съемки поблизости не было никаких препятствий, достойных автомобиля. Тогда мы решили попробовать разбить машину, прыгнув с трамплина. Увы, машина показала настоящую военную выносливость и надежность, резво скакала, подпрыгивая со всеми вывешенными колесами, но не ломалась и уверенно управлялась.

Благодарим владельца Марка за предоставление автомобиля

Как правильно модифицировать «козлика» для бездорожья

В прошлом номере нашего журнала (ОРД №11/2011) мы начали рассказывать об УАЗике и нюансах его выбора и приобретения. Теперь обсудим следующий этап – доработку для эксплуатации по бездорожью. Ведь грамотная подготовка значительно повысит проходимость, а неправильная только потратит деньги.

Прежде чем приступить к подготовке УАЗа, следует определиться с концепцией. Потому как построить экспедиционную, «проходимую» и гоночную машину одновременно не получится. Разные марки и модели более или менее подходят для тех или иных условий. УАЗ 469 и его модификации – тяжелые внедорожники, их стихия – минимум асфальта, максимум грязи. В этой статье я дам несколько советов, какие доработки стоит делать и в какой последовательности. Разделим их на несколько групп по значимости.

То, без чего никак

Первое, что нужно установить на внедорожник, это грязевые колеса и лебедку. Если вы много ездите на одной машине, и нет возможности купить сразу оба колеса и лебедку, лучше начать с лебедки, ведь именно она способна вывести застрявший внедорожник, колеса помогают застрять меньше, но не исключают такой возможности, скорее, наоборот, провоцируют езду по более грязной дорожке, что, как правило, приводит к необходимости использования лебедки.

Но в финальном варианте нужна и лебедка и колеса. С лебедкой все просто – оптимальным для УАЗика будет электродвигатель объемом 9,5 л. С. С колесиками несколько сложнее, но есть и готовые рецепты. Для обычных мостов (спайсер, «колхоз») максимальный размер колес, которые они легко повернут, составляет 33 дюйма; при установке занижающего комплекта в трансмиссию можно поставить колеса до 36 дюймов. Военные мосты легко справляются со штатными 36 колесами, а с нижним рядом легко крутят колеса до 38 дюймов и даже больше.

Хорошо бы сделать

Использование электролебедки повлечет дополнительные затраты на электроэнергию, поэтому желательно установить на автомобиль второй аккумулятор. У УАЗа достаточно места под капотом, поэтому, сделав нехитрый крепеж, второй аккумулятор можно разместить рядом со штатным.

Чтобы при движении по бродам вода не попала в трансмиссию, сапуны лучше вывести вверх (в подкапотное пространство или полости кузова).

Штатный свет УАЗа не выдерживает никакой критики, а при езде по бездорожью ночью без хорошего освещения все может закончиться плачевно. Поэтому стоит позаботиться об установке дополнительных фар и (или) модернизации имеющихся.

Для защиты лобового стекла от веток и сучков, и стремящихся разбить его при движении по лесу, между крыльями и крышей или, если планируется силовой обвес, можно натянуть рейлинги (веткоотбойники) из металлического троса между кенгурином и верхний ствол. Если на автомобиле изначально отсутствует гидроусилитель руля, то его необходимо установить при переходе на колеса увеличенной размерности, поскольку его может не хватить для вращения спущенных до минимального давления грязевых шин нормальной физической силы. Рулевой демпфер тоже поможет. На потолке автомобиля можно сделать несколько сетчатых карманов для оборудования, боящегося влаги, чтобы надежно закрепить его при проезде глубокими бродами. (Если вы думаете, что УАЗ достаточно герметичен, чтобы вода не попадала в салон, то вы фатально ошибаетесь.)

Ну и, конечно же, туристическая машина не будет мешать радиосвязи и навигационной системе.

Полезные излишества

Если вы поставили перед собой задачу превратить свой УАЗ не только в суперпроходимый, но и в мегакомфортный внедорожник и готовы положить на алтарь этой цели солидные деньги, то вот это список дополнительных переделок, которые уж точно не будут лишними в борьбе с бездорожьем.

Снять тормозные барабаны и заменить их дисковыми тормозами – это поможет сохранить эффективность тормозной системы после прохождения водных преград и избавит от постоянного запаса колодок. Заменить штатные сиденья на спортивные с умеренной боковой и нижней поддержкой, пол и борта корпуса лодки обшить алюминиевым листом через шумо- и теплоизоляцию. Так в салоне будет намного комфортнее находиться и к тому же не придется тратиться на пылесос и химчистку салона, пол после поездок по грязи легко моется керхером. Машина может быть оснащена пневматической системой с подкачкой колес и возможностью использования пневматических инструментов. Переделайте задние фонари и габаритные огни на диодные – это поможет избежать постоянного дрожания лампочек и потери контакта – болезни УАЗа.

Столько всего можно сделать, глаза разбегаются, но спешить со строительством не стоит, начните ездить на стандартной машине. Во-первых, это позволит вам отточить навыки вождения по бездорожью, а во-вторых, вы сможете принимать решения о необходимости тех или иных переделок, исходя из собственного опыта.

Автомобили УАЗ

давно славятся своей проходимостью и неприхотливостью к качеству дороги. Можно даже утверждать, что они спокойно переносят его полное отсутствие. Однако если вы покупаете внедорожник УАЗ, лучше модернизировать основные элементы его конструкции. Конечно, для автомобилей УАЗ бездорожье – это уже родная стихия, но дополнительные возможности только улучшат характеристики внедорожника.

Что включает в себя настройка?

настроенная модель

Любители и профессионалы тюнинга придумали и реализовали множество различных фишек для этого всенародного любимца, прозванного «козликом» из-за жесткой подвески. Всех их можно разделить на две категории:

• в обязательном порядке – замена или переделка тех узлов машины, которые непосредственно влияют на ее ходовые качества: колеса, подвеска и т.п.;
• доп – это модернизация, больше влияющая на повышение комфорта езды, чем на сам процесс движения.

Сразу стоит отметить, что процедура настройки длительная, требует разных инструментов и определенных навыков. Поэтому лучше, если работа будет проводиться в специальном сервисном центре. Конечно, при желании вы можете модернизировать машину самостоятельно. Если все сделать правильно, результат оправдает ожидания, автовладелец даже сможет принять участие в гонках УАЗ по бездорожью. Тюнингованные автомобили показывают себя просто отлично.

Подготовка УАЗа к покорению грязи начинается с замены штатных элементов, таких как колеса и подвеска. Дальнейшая переделка в основном связана с установкой более-менее необходимых для езды по бездорожью агрегатов, например лебедки.

Обязательные элементы

На первом этапе необходимо поднять кузов автомобиля на раму, чтобы в дальнейшем можно было установить специальную грязевую резину, имеющую больший диаметр, чем стандартные колеса. Для этого проводится лифтинг кузова: между ним и рамой ставятся специальные прокладки. Такую операцию легко выполнить своими руками.

Материал прокладок обычно либо алюминий (как бюджетный вариант), либо капролон – это более дорогие прокладки, не менее прочные, чем металлические, имеющие ряд преимуществ. Например, они не создают гальваническую пару, как алюминий, что может привести к усилению окислительных процессов. А при подготовке УАЗа к бездорожью важна каждая мелочь.

увеличенный дорожный просвет

Такой тюнинг УАЗа позволяет увеличить расстояние между кузовом и рамой на 50-80 мм. При этом центр тяжести автомобиля практически не смещается, сохраняется устойчивость автомобиля на дороге при поворотах и ​​кренах. Главное, использовать достаточно прочный крепеж для крепления в местах стыков. Речь идет о болтах с классом прочности не ниже 8,8 и гайках с тефлоновым покрытием, предотвращающим самопроизвольное откручивание при движении по бездорожью.

Следует учитывать, что такие переделки требуют модернизации других элементов: тросов ручного тормоза, спидометра, амортизаторов, крыльев, арок. Только комплексный подход к тюнингу позволяет добиться достойных результатов при езде по бездорожью. Подготовленные УАЗы позволяют преодолевать участки любой сложности.

Амортизаторы заменены на те, у которых ход больше, чем у штатных. Это можно сделать своими руками, без привлечения специалистов. Деталь подбирается в зависимости от высоты подъема, то есть размера прокладок.

Все дальнейшие изменения по кузову производятся в зависимости от того какая резина будет установлена. Если выбор пал на размер 285х75 (то есть 33 дюйма), необходимо делать расширители арок. При диаметре 315х75 (35 дюймов) придется немного подрезать крылья, а у модели УАЗ 452 есть и двери. Это необходимо для того, чтобы при больших кренах, высокой загруженности и динамичной езде кузов не цеплялся за резину и не повреждал ее.

В случае установки колес диаметром более 37 дюймов потребуется серьезная переделка всех арок и крыльев. Самостоятельно справиться с такой работой будет сложно, потребуется специальное оборудование, поэтому лучше обратиться за помощью к опытным специалистам.

Внедорожный тюнинг УАЗ своими руками. Основное и дополнительное освещение

Всем известно, что при вложении определенных средств в какое-либо начинание оно, скорее всего, увенчается немалым успехом. И, кстати, тюнинг УАЗ 469 своими руками не исключение. При желании вы можете превратить этот автомобиль во внедорожник представительского класса, на который наверняка будут смотреть с завистью и удивлением.

Стоит отметить, что тюнинг своими руками делается на УАЗ, как правило, с целью его адаптации под различные варианты эксплуатации:

• дальние поездки;
• рыбная ловля;
• охота;
• экспедиции и так далее.

Кстати, что примечательно, УАЗы в основном используются для езды по бездорожью, но, как показывает практика, эти автомобили, увы, не рассчитаны на такие нагрузки, так что если вы преследуете эту цель, то вам следует начать , в первую очередь, с колес автомобиля.

На УАЗ лучше ставить 15-дюймовые колеса, но шины следует выбирать размером не менее 31 дюйма, при этом рисунок протектора должен быть таким, чтобы он мог месить непроходимую грязь. Установка таких больших колес соответственно требует расширения колесных арок, то есть подрезки крыльев. Учтите, что в сумме вся проделанная работа может обойтись вам в достаточно крупную сумму (не менее 50 тысяч рублей).

Установка лебедки, как же без нее, ведь это один из важнейших внедорожных аксессуаров, который всегда поможет выбраться из сложной ситуации.

Теперь можно переходить к самому интересному, а именно к покраске кузова. Здесь все делается легко и просто: шкурим, делаем гидроизоляцию и покрываем яркой краской.

Неплохо бы еще и всю оптику авто заменить. Новое есть новое, но иногда все же приходится ездить по бездорожью ночью. Человек, хоть немного разбирающийся в электрике, тоже спокойно способен с этим справиться.

Установка веткоотбитника – обязательная процедура тюнинга любого автомобиля, предназначенного для езды по бездорожью. Работа тоже не сложная. Все, что вам нужно сделать, это купить две гайки с проушиной, два болта с проушиной и стяжки, а также кабель 4 мм.

Для красоты, да и для практичности обшиваем борта автомобиля гофрированным алюминием. Достаточно будет листа размером 1,2х2 м. Крепим его на алюминиевые заклепки, предварительно обработав бока мовилем.

Не забудьте установить кенгурятник, который нужен не только для красоты, но и для защиты. передний бампер.

Далее своими руками вырезается огромное отверстие в потолке УАЗика для установки люка. Люк нужен не только охотникам, но и для проветривания салона кстати. В данном случае был взят обычный люк из паза, который можно закрепить самодельными петлями, но необходимо обшить люк алюминием и утеплить, чтобы не образовывался конденсат.

Закончив внешний тюнинг УАЗа своими руками, можно позаботиться и о комфорте в салоне. Требуется замена первого колеса на более удобное и эргономичное. Без этого водитель вряд ли почувствует комфорт от езды.

Далее делаем автомобиль полностью шумо- и водонепроницаемым. Для этого укладываем виброизоляцию во внутренние боковины и полы автомобиля, затем шумоизоляцию и сверху обшиваем алюминием.

Однозначно замена сидений. Кстати, габариты салона позволяют установить сиденья таким образом, что с открытым люком можно стоять прямо и полностью вытянуть ноги во время поездки. При этом были установлены кожаные сиденья от Honda, которые имеют возможность трансформироваться и без проблем задние сиденья превращаются в удобное спальное место для двоих человек.

На этом можно рассмотреть своеобразный ремонт УАЗ 469 своими руками, однако при желании можно добавить кучу всяких наворотов, а также, если есть возможность и навыки самостоятельной замены двигателя для увеличения мощности машины и снижения расхода топлива.

Конечно, тюнинг автомобиля – дело серьезное и ответственное, но результатом будет автомобиль, в который вам будет приятно сесть и не стыдно показать друзьям и знакомым. Главное, чтобы у вас не было финансовых затруднений в процессе работы и было желание сделать свой автомобиль комфортным для вас.

О тюнинге УАЗ 469 серии написано наверное не одна тысяча статей. Этот я нашел на УАЗбуке и отличаю его от всех остальных своей красочностью, наличием большого количества фото, ценой тюнинга УАЗа и простым языком написания. В будущем я напишу свою историю, а пока…

469 Сделай сам

Идея, как особо отметить 30-летие “Юбилейного” автомобиля, подготовленного в Мастерской внедорожного туризма – “МВТ”, зрела давно.

И как только поступило предложение от Дмитрия Волкова, основателя компании OJ, продвигать передние силовые бампера новой серии, соответствующие новой тех. Требования и наличие ряда оригинальных идей, воплощенных в металле – решение было принято.

В автосалоне был приобретен новый УАЗ— 469новый с КПП ДИМОС, а после оформления доставили в компанию ОБТ. Вот несколько фото “старых” УАЗ 469

Почему выбрали 469?

На наш взгляд, это лучшее соотношение цены и качества.

Старые добрые “колхозные” мосты с ГП 4.625, при желании без проблем и доработок возможна установка 5.125, что недоступно “спайсерам”, дисковые тормоза и рессорная подвеска обеспечивают такой же уровень комфорта, как и этот из “Охотника”.

Дефорсированный двигатель “Евро-1”, без электронной педали газа, с обычным механизмом натяжения приводных ремней и более простой электроникой.

Пятиступенчатая коробка передач DYMOS обеспечивает правильное сопряжение оборотистого двигателя и трансмиссии.

Багажник или дверь, что удобнее? Вопрос дискуссионный, так сказать: «на вкус и цвет, товарища нет», однако нам кажется, что вариант с задним бортом для экспедиций более удобен.

Простые металлические бампера, которые все одно на выброс, и не нужно переплачивать за их стоимость.

Стоимость автомобиля в данной комплектации составила 339 тысяч, естественно от активно навязываемых “допов” с боем мы отказались, это удалось сделать, лишь приблизительно описав предстоящий объем работ, что явно всколыхнуло уважение руководителя.

Концепция подготовки автомобиля: Охота – Экспедиционный вариант, однако, как ни стыдно было бы подъезжать к ресторану с барышней.

Мастера с энтузиазмом принялись за дело, тем более что, как обычно в начале строительного процесса, реализуется живущая в каждом страсть к разрушению. С машины почему-то кем-то было демонтировано все – подогнано и прикручено “ненужное”, а именно: штатные колеса, бампера, салон, вместе с вечно набиравшей влагу кожей, печка, кроме того, демонтирована обивка потолка для безопасности. Автомобиль был поставлен на колеса разных цветов и размеров, собранные по всей мастерской. Штатные диски, салон, обшивка и задний бампер, довольно быстро нашли своих новых владельцев.

разборка бедного УАЗ 469

Тюнинг салона УАЗ 469

После разборки салона своими руками вырезана огромная дыра в потолке, куда с помощью установки усилителей вставлен огромный охотничий люк , который можно открыть в положение: вентиляция, а также вынув шплинты (которые остаются висеть на цепи, и не теряются), люк полностью откидывается, а в получившемся отверстии 2-х стокилограммовые дяди зимой одежда легко помещается. Люк обшит алюминием и утеплен, чтобы ни какой конденсат не образовывался.

Люк откидывается целиком и в откинутом положении фиксируется самостоятельно на ответных частях, закрепленных на багажнике.

Вверху положение проветривания, внизу люк полностью откинут.

Полы и внутренние борта автомобиля, дверь багажника и полость дверей были полностью проложены сначала виброизоляцией, позже шумоизоляцией и только после этого обшиты алюминием, все стыки загерметизированы, и также был сделан ровный пол вместо «черепахи». Такой технологии по шумо- и водонепроницаемости завод УАЗ наверное не знает! 🙂

Сделана верхняя полка, в которой, помимо ниши для карт, сигарет и прочего, располагались: магнитола, рация, штурманский фонарь, блок реле и предохранителей для дополнительного света, в консоли м/у полки и потолка салона клавиши управления “люстрой” и доп фарами на бампере.

Торпеда обтянута стильной накладкой из нержавеющей стали, структура повторяет рисунок кожаного салона, кроме того, кожух рулевой колонки переработан и обтянут винилом. Фото радует:

Тюнинг салона УАЗ 469 на этом не закончился! Штатная печка, уступила место печке НАМИ-7 с салонным фильтром, для дополнительных пользователей количество розеток прикуривателя на приборной панели увеличено до 3.

Установлен кожаный салон Honda CRV, с раздельными наклонными и продольными регулировки задних сидений и подогрев передних, салон имеет множество возможностей трансформации и легко превращается в удобную кровать для 2-х человек. Безусловно! В этом и весь тюнинг салона УАЗика 🙂 Взяли и выкинули салон и вставили все от Хонды! Норм, а! Также благодаря огромной продольной регулировке задних диванов в люке очень удобно стоять в полный рост, а во время движения задние пассажиры могут ехать с полностью вытянутыми ногами. При полностью сложенных задних сиденьях остается много места для хранения.

Рулевое колесо заменено на более эргономичное и удобное. В центре, в который органично вписалась эмблема компании MBT.

Задние стекла тонированы.

Вентилируемый отсек для второго аккумулятора смонтирован в полу задней части кузова, кнопки отключения обоих аккумуляторов расположены слева от руля и имеют индикацию включения.

Из моторного отсека шноркель выведен на уровень крыши.

Тюнинг подвески УАЗ 469

В подвеске автомобиля. Также было решено внести существенные изменения. Агрессивный тюнинг УАЗ 469, такой агрессивный до конца!

Заменены пружины, амортизаторы, рессоры и сайлентблоки на комплект австралийской фирмы DOBINSONS, разработанный специально для автомобилей УАЗ, которые дают лифт подвески +5 сантиметров и значительно улучшают поведение автомобиля на дороге.

Внешний тюнинг УАЗ

На передней части бампера OJ – защищенные противоударные галогеновые фары с переменным фокусом фирмы LIGHTFORCE.

Ниже можно увидеть разницу в фокусировке м/у с правой и левой фарами – левая настроена на рассеянный свет, правая собрана в пучок, на правом фото фары LIGHTFORCE установить на дальний свет и привести в луч.

Для сравнения фото с той же точки и ракурса, с включенным штатным ближним и дальним светом:

Кроме переднего света на бампере, на экспедиционном багажнике OJ – установлена ​​люстра и рабочий свет.

На багажник также крепятся песковозы.

После лифтинга кузова и подвески на 5см были выбраны диски NOKIAN размерностью 285х75х16, которые были собраны на легкосплавных дисках корейской фирмы SWIGER.

Для уверенной эвакуации в задний и передний бамперы установлены хорошо зарекомендовавшие себя лебедки U4x4 с дистанционным управлением и тяговым усилием 12 500 фунтов.

После того, как все детали были собраны воедино, началась установка силового обвеса, предоставленного OJ, и монтаж доп оборудования на обвес.

Сначала установили силовые пороги с защитой топливного бака.

Позже был установлен передний бампер, с площадкой под лебедку, защитные решетки, рожки для быстрой сматывания троса. Бампер и пороги соединены м/у съемными защитными дугами.

Так же были установлены рулевая тяга и защита боковых стекол, кстати защита боковых стекол (при правильном креплении) отлично служит ступеньками для доступа в багажник.

Сзади установлен эксклюзивный на сегодняшний день бампер OJ, который сочетает в себе: силовой бампер, площадку под лебедку, ворота, площадку под хай-джек, кронштейн для съемного фаркопа, рамка номерного знака с подсветкой и подстаканник (куда без подстаканника, во время привала).

В итоге, собрав все компоненты воедино, мы получили: практичный, простой в управлении, максимально удобный, сохранивший все положительные черты и обретший новые достоинства – старый, добрый, брутально красивый УАЗ-469 НОВЫЙ от ОБТ Компания.
(Довольно интересно сравнить фотографии, прикрепленные ниже, с фотографиями этого же автомобиля в начале статьи.) стоимость расходных материалов.

На первый взгляд не гуманный ценник, но оно того стоило! Цена тюнинга:

г. г. г. г. г. г. г. г. г. г. г.

		ПРИКАЗ № 34 от 12 декабря 2010 г.
Модель		УАЗ – 469
Государственный номер
ВИН
Клиент		Мастерская внедорожного туризма “МВТ”
Телефон
Адрес клиента
Работы:
№ п/п	Имя			Кол-во	Цена	Сумма
1	Боди-лифт 5 см			1	8 000 руб.	8 000 руб.
2	Изготовление площадки для задней рессоры			2	2 500 руб.	5 000 руб.
3	Замена пружины			2	2 500 руб.	5 000 руб.
4	Замена амортизаторов			4	700р.	2 800 руб.
5	Изготовление ящика для 2-й батареи.			1	3 500 руб.	3 500 руб.
6	Установка для шноркеля			1	5 000 руб.	5 000 руб.
7	Установка люка			1	20 000 руб.	20 000 руб.
8	Установка расширителей арок			4	1 000 руб.	4 000 руб.
9	Магистральная установка			1	2 500 руб.	2 500 руб.
10	Установка защиты бокового стекла			2	1 000 руб.	2 000 руб.
11	Установка защиты. рулевые тяги			1	2 500 руб.	2 500 руб.
12	Изготовление полок			1	8 000 руб.	8 000 руб.
13	Установка печи НАМИ			1	5 000 руб.	5 000 руб.
14	Внутренняя обивка из плоского алюминиевого пола			1	65 000 руб.	65 000 руб.
15	Установка кожаного салона			1	10 000 руб.	10 000 руб.
16	Установка силовых бамперов			2	3 000 руб.	6 000 руб.
17	Производство накладок из нержавеющей стали для торпед			1	5 000 руб.	5 000 руб.
18	Установка порога			2	1 500 руб.	3 000 руб.
19	Вывод сапунов под капот			1	2 500 руб.	2 500 руб.
20	Замена пружины			2	800р.	1 600 руб.
21	Доработка кожуха рулевой колонки			1	2 500 руб.	2 500 руб.
22	Изготовление центрального подлокотника			1	2 500 руб.	2 500 руб.
23	Тонировка			5	500р.	2 500 руб.
24	Изготовление проставки для стабилизатора			2	750р.	1 500 руб.
25	Изготовление подкладки капота			1	1 500 руб.	1 500 руб.
26	Доработка и крепление брызговиков			2	1 000 руб.	2 000 руб.
ВСЕГО выполнено работ:						178 900 руб.
Мастер:
		Подпись
Электромонтажные работы:
№ п/п	Имя			Кол-во	Цена	Сумма
1	Подключение 2-го аккумулятора.			1	5 000 руб.	5 000 руб.
3	Подключение системы управления батареями			1	5 500 руб.	5 500 руб.
4	Установка доп. фары			8	800р.	6 400 руб.
5	Проводка			1	15 000 руб.	15 000 руб.
6	Изготовление задних подиумов			2	1 500 руб.	3 000 руб.
7	Установка CB-радио			1	1 500 руб.	1 500 руб.
9	Подключение лебедки со снятием блока соленоидов			2	5 000 руб.	10 000 руб.
10	Установка и подключение радио			1	2 000 руб.	2 000 руб.
ВСЕГО выполнено работ:						48 400 руб.
Мастер:		________________________________________
		Подпись
Запасные части и расходные материалы:
№ п/п	Имя			Кол-во	Цена	Цена
1	УАЗ-469-НОВЫЙ			1	339 000 руб.	339 000 руб.
2	Силовой передний бампер OJ			1	15 000 руб.	15 000 руб.
3	Защитные решетки на передний бампер OJ			1	5 000 руб.	5 000 руб.
4	Задний бампер Power с воротами OJ и фаркопом			1	32 500 руб.	32 500 руб.
5	Экспедиционный багажник под люк OJ			1	22 000 руб.	22 000 руб.
6	Пороги			1	12 000 руб.	12 000 руб.
7	Защита бокового стекла OJ			2	1 750 руб.	3 500 руб.
8	Защита поперечной рулевой тяги OJ			1	3 600 руб.	3 600 руб.
9	Пороги защитные дуги – бампер			1	5 000 руб.	5 000 руб.
10	Пружина передняя Dobinsons УАЗ+50мм.С45-083 / пара			1	7 292 руб.	7 292 руб.
11	Лестница Добинсона УБ 59-453-2К / пара			2	1 080 руб.	2 160 руб.
12	Полиуретановый комплект Dobinsons на рессоры УАЗ / комплект			1	3 112 руб.	3 112 руб.
13	Рессоры Dobinsons УАЗ 4+2 лист. УАЗ-006-Р / шт.			2	8 200 руб.	16 400 руб.
14	Фары Lightforce (комплект из 2 шт.)			1	10 000 руб.	10 000 руб.
15	Колесные диски SWIGER			5	4 200 руб.	21 000 руб.
16	Комплект шин NOKIA 285x75x16			5	8 000 руб.	40 000 руб.
17	Шноркель УАЗ (Хантер)			1	4 500 руб.	4 500 руб.
18	Комплект для установки охотничьего люка			1	18 000 руб.	18 000 руб.
19	Алюминиевый лист 1,5*1200*3000 АМГ2НР			3	4 200 руб.	12 600 руб.
20	Салон черный (кожа)			1	20 000 руб.	20 000 руб.
21	Расширители колесных арок Flex Line 5см			1	3 800 руб.	3 800 руб.
22	Шумо- и виброизоляционный лист			12	97р.	1 164 руб.
23	Виброфильтр листовой.40×60			12	238 руб.	2 856 руб.
24	Салонное зеркало			1	150р.	150р.
25	Электромонтажный комплект для лебедки, доп. свет и оборудование (провода, гофра, разъем, обжим, термоусадка, зажимы)			1	25 380 руб.	25 380 руб.
26	Лебедка U 4×4 12500 с дистанционным управлением			2	18 000 руб.	36 000 руб.
27	Плита НАМИ			1	7 000 руб.	7 000 руб.
28	Рабочие фары			6	500р.	3 000 руб.
29	Фары дальнего света			2	900р.	1 800 руб.
30	Sand Truckee (металл)			2	4 500 руб.	9 000 руб.
31	Крылья (комплект)			1	850р.	850р.
32	Отделка капота			1	2 500 руб.	2 500 руб.
33	тонировочная пленка			2	250р.	500р.
34	Комплект сапуна			1	3 500 руб.	3 500 руб.
35	Лопата Fiskars			1	455 руб.	455 руб.
36	Противотуманная фара			2	150р.	300р.
37	Корпуса редукторов, РК			2	250р.	500р.
38	Брызговики (комплект)			1	250р.	250р.
39	магнитола			1	3 500 руб.	3 500 руб.
40	Cb-радио			1	2 500 руб.	2 500 руб.
41	Оборудование			1	5 933 руб.	5 933 руб.
42	Расходные материалы			1	10 280 руб.	10 280 руб.
ВСЕГО:						713 882 руб.
Окончательная стоимость заказа – вместе с:					941 182р.

Заказывая тюнинг вашего УАЗ в нашем Автотехцентре, вы обращаетесь к профессионалам и любителям своего дела! Мы любим эту марку автомобиля так же сильно, как и вы, и мы также знаем, как улучшить этот автомобиль для вас.
На нашем сайте вы можете прочитать о вариантах тюнинга автомобилей УАЗ и посмотреть, что мы можем сделать.
У нас вы можете сделать тюнинг любой УАЗ модели . Звоните нам прямо сейчас, если вы уже знаете, что хотите сделать со своим автомобилем или ознакомьтесь с популярными вариантами тюнинга УАЗ .

	УАЗ Хантер		УАЗ Патриот
	Работа	запасные части	Работа	запасные части
лифт кузова	10050	5000	10000	4000
Подъем подвески	7050	из 10000	7000	из 17000
Установка рулевого демпфера	2550	от 5500	2500	из 5550
Установка переднего силового бампера	4500	с 20000	4200	из 20000
Установка заднего силового бампера	4500	с 20000	4000	из 20000
Установка и изготовление порогов и защиты бензобака с усилением	Х	Х	с 20000	6500
Шумоизоляция кузова	25000	15000	30000	17000
Установка усиленного кожуха переднего моста	1000	5500	1000	5500
Установка лебедки	2100	4000	2000	4000
Соединение лебедки	2550	из 28000	2500	из 28000
Вывод сапунов	3500	3000	2500	3000
Установка трубки	6000	7000	5100	7000
Установка защиты поперечной рулевой тяги	2100	из 4500	2100	из 4500
Изменение угла наклона	5100	для рессорных автомобилей + 2100р	5100	для рессорных автомобилей + 2100р
Усиление передней оси	13500	1000	13500	1000
Усилитель заднего моста	13500	1000	13500	1000
Установка самоблока	RZM/RPM 11500	18000	РЗМ/об/мин 7000/9000	18000

Тюнинг автомобилей УАЗ включает в себя следующие услуги:

Лифт автомобилей УАЗ (бодилиф УАЗ, лифт подвески УАЗ)

Одним из основных элементов тюнинга автомобиля, особенно внедорожника, является лифт, т. е. автомобиля относительно дорожного покрытия.
Лифты бывают двух видов: боди-лифты (бодилифты) и подъемники подвески. Подробнее об этих вариантах ниже.
Самым простым и безопасным способом тюнинга является боди-лифт или боди-лифт УАЗ , который выполняется с помощью проставок между кузовом и рамой автомобиля. Основным способом повышения проходимости автомобиля является лифтовка или лифт подвески УАЗ . Существует множество способов ослабления подвески в зависимости от конструкции автомобиля. Но люфт подвески влияет на устойчивость автомобиля, повышая его центр тяжести, тем самым уменьшая крены и делая автомобиль склонным к опрокидыванию. Для устранения этой проблемы используется метод расширения колеи с помощью проставок колес. И самое главное, при подъеме подвески меняются углы наклона карданных валов.

Установка лебедки

Лебедка важный элемент при тюнинге автомобилей УАЗ. Он используется, чтобы помочь автомобилю выбраться из ловушки бездорожья.

Лебедки различаются по принципу действия и бывают следующих типов:

Лебедки механические . Эти лебедки обычно устанавливаются на заводе и редко используются для тюнинга.

Электрические лебедки. Самый распространенный тип лебедок, т.к. можно установить на любой автомобиль УАЗ. Эти лебедки отличаются удобством использования, простой конструкцией, возможностью работы при выключенном двигателе. Главный недостаток – использование большого количества энергии автомобиля, поэтому необходимо устанавливать дополнительные аккумуляторы.

Лебедки гидравлические. Эти лебедки отличаются высокой ценой, надежностью гидромотора, устойчивостью к перегрузкам, возможностью работы под водой. Но есть и минусы: медленная скорость сматывания троса, невозможность использования лебедки при выключенном двигателе.

Установка передних и задних дисковых тормозов на оси автомобилей.

Дисковые тормоза улучшают поведение автомобиля на бездорожье и асфальте, делая торможение более безопасным.

Установка воздухозаборника

Чтобы двигатель УАЗ не захлебнулся водой при погрузке автомобиля под воду, необходимо поднять волну. Так как попадание воды в цилиндры двигателя очень критично для автомобиля. Для этого предусмотрите вынос шноркеля двигателя на крышу УАЗ.

Тюнинг салона УАЗ

Включает в себя изготовление и установку кожаного салона, установку теплоизоляции и шумоизоляции кузовного салона.

Установка кенгурятника и бампера.

Кенгурятники устанавливаются на УАЗ с целью защиты автомобиля при движении по бездорожью и от столкновений с животными. Тюнинг бампера УАЗ включает в себя установку переднего и заднего бамперов для защиты автомобиля и установку дополнительного оборудования(для крепления запаски, лебедки, буксирных проушин, фар, кронштейнов)

Установка светотехники (ксенон, биксенон)

Для увеличения безопасность вождения автомобиля в сложных погодных условиях, устанавливаются ксеноновые и биксеноновые фары.

Установка блокировки моста

Для повышения проходимости автомобилей УАЗ на гражданские, военные мосты, а также мосты типа «спайсер» устанавливаются устройства с принудительной и самоблокирующейся блокировкой.

Установка багажника и лестницы

Установка багажника на УАЗ позволит взять с собой в поездку много полезных вещей (палатка, лодка, запаска). Дополнительное освещение также можно установить на багажник.

Другие варианты настройки

Также к популярным вариантам тюнинга УАЗ относятся:

• тюнинг кузова
• Герметизация вентиляционной, топливной, электронной и других систем автомобиля
• Установка систем навигации (GPS, ГЛОНАСС), систем связи
• Смазка всех узлов и агрегатов для увеличения срока службы
• Антикоррозийная обработка автомобиля
• Установка гидроусилителя руля
• Установка КПП-5
• Установка электростеклоподъемников
• Установка рулевого демпфера
• Модернизация системы охлаждения двигателя
• Обрезка порога
• и другие

Тюнинг УАЗ, выполненный в нашем автосервисе, повысит уверенность и надежность вождения. Модернизация УАЗ позволит вам использовать свой автомобиль для участия в трофи-рейдах, экспедициях, экстремальных видах спорта, а также для выездов на рыбалку и охоту.

Многие решили отметить юбилей автомобиля УАЗ 469. Этот автомобиль внедорожный, можно купить новый в салоне, дабы упростить тюнинг.

Для того, чтобы оценить результат тюнинга, рекомендуется сначала сделать фото до его завершения, а потом уже после.

Почему УАЗ 469?

Существует огромное количество автомобилей из класса внедорожников, которые можно модифицировать. Однако многие ценители качественных внедорожников выбирают его.

Причины выбора именно этой модели:

1. На новые модели устанавливается двигатель Евро-1. Этот двигатель прост в исполнении, не имеет электронной педали газа или сложной системы натяжения ремня. Также стоит отметить простую электронику, которая установлена ​​в этой модели. Все эти особенности можно связать с высокой надежностью такого двигателя, а также возможностью тщательного тюнинга.
2. Старые мосты имеют хороший показатель надежности, а их конструкция допускает доработку для улучшения качества проходимости или комфорта вождения.
3. Автомобиль комплектовался пятиступенчатой ​​коробкой передач, идеально подходящей к установленному двигателю.
4. Будут заменены простой задний и передний металлические бампера, но они мало что добавляют в стоимость автомобиля.
5. Багажник или дверь – этот вопрос задают себе многие. Если учесть этот нюанс, то можно сказать, что предпочтения у всех разные. Поэтому тип задней двери особого значения не несет.

Стоимость автомобиля без различных активных опций составила почти 340 тысяч рублей. Такая цена привлекательна, так как на время тюнинга будет сделана определенная сумма вложений. Тюнинг УАЗ 469 – лучший выбор для тех, кто хочет получить автомобиль с хорошей проходимостью, который будет уникальным.

Выбор вида тюнинга и подготовительный этап

Перед проведением работ стоит отметить для себя какой автомобиль вы хотите получить в результате:

• Охотничий вариант повышенной проходимости.
• Экспедиционная машина, которая сможет преодолевать сложные участки дорог.
• Универсальный тюнинг, который позволит вам использовать автомобиль каждый день и выезжать на охоту или природу.

Работа по смене УАЗа начинается с полного демонтажа всего ненужного – штатных колес, бамперов, всей внутренней отделки, печки и тд. Все, что останется после демонтажа, можно продать для повторного использования.

Тюнинг салона

Приобретая автомобиль отечественного производства, многие обращают особое внимание именно на салон, так как он всегда выполнен с ужасным качеством. При создании проекта по изменению салона в данном случае было принято решение создать многофункциональный люк, который будет полезен на охоте или просто при выезде на природу по бездорожью.

Созданный хэтч, полученный путем тюнинга УАЗ 469, имеет следующие особенности:

1. Большие габариты сразу определяют, что люк охотничий.
2. Люк имеет два положения: с минимальным открытием для вентиляции и полностью открытое состояние.

В открытом проеме могут поместиться два парня в зимней одежде. Поэтому данное дополнение будет полезно для автомобиля, который будет использоваться на охоте или в качестве экскурсии. средство передвижения. Для предотвращения образования конденсата на поверхности во время использования крышка люка была утеплена. В открытом состоянии люк фиксируется.

Улучшение интерьера на этом не остановилось. С целью улучшения звукоизоляции автомобиля были демонтированы двери и внутренние борта салона, также демонтирована дверь багажника. Образовавшиеся полости были облицованы виброизоляцией, а затем звукоизоляцией. После укладки теплоизоляционных материалов кабина была обшита алюминиевыми листами. Все стуки надо обработать герметиком, пол тоже поменяли: вместо черепахи сделали ровный. Все автомобили отечественного производства имеют просто ужасную степень тепло- и шумоизоляции. Кажется, завод УАЗ никогда не слышал об изоляционных материалах. После завершения работ в машине станет тепло, тихо, вибрация будет в меньшей степени передаваться с дороги на элементы салона.

Еще одно полезное дополнение — верхняя полка, которая стала местом для хранения карт и других мелочей. Верхняя полка предназначена для размещения различных клавиш управления и многого другого. Таким образом, передняя консоль значительно разгрузилась.

Следующим изменением можно назвать установку еще одной печки, которая имеет большую мощность, больше выходов для обогрева салона. Следует учитывать, что автомобиль будет эксплуатироваться в зимнее время. Еще одно дополнение, которое может быть и не проведено, но в нашем случае было проведено – увеличение количества гнезд прикуривателя до 3-х штук.

Отделка не осталась без внимания. Салон был взят от Honda CRV. Внесены следующие изменения:

• Кожаная отделка. Несмотря на множество нареканий, этот материал достаточно прочен и практичен в использовании.
• Передние сиденья с подогревом, что немаловажно для такого автомобиля.
• Хорошая возможность для трансформации. Стоит отметить, что при грамотной расстановке сидений можно добиться эффекта, когда при трансформации салон превращается в спальный мешок.
• Именно большой диапазон регулировки задних сидений в продольном направлении позволяет полноценно использовать люк.
• Задние пассажиры при определенном положении сидений могут ехать с полностью вытянутыми ногами.

Кроме того, можно поставить сиденья заднего ряда так, что объем багажника значительно увеличится для размещения багажа.

Замена подвески

Если рассматривать, то можно учесть, что можно улучшить показатели комфорта при движении за счет замены подвески. Несмотря на хорошую проходимость, надежность отечественной версии, австралийская компания DOBINSONS выпускает лучший комплект именно для УАЗа.

При замене заводской комплектации пружин, комплектом пружин австралийской фирмы, вы можете рассчитывать на следующее:

1. Люфт подвески и дополнительные 5 сантиметров клиренса.
2. Значительно улучшает поведение автомобиля на дороге.
3. Повышенный комфорт при вождении.

Такое изменение достаточно дорогое и требует много времени на выполнение работы, но оно того стоит.

Внешний вид автомобиля

Полный тюнинг автомобиля невозможно провести без изменения внешнего вида.

В данном случае были внесены следующие изменения:

1. Учитывая назначение автомобиля, особое внимание было уделено свету. Дополнительное освещение установлено с учетом наилучшего расположения: передняя часть бампера дает лучший обзор для освещения дороги. Также на экспедиционный багажник устанавливается основной и рабочий свет.
2. Также следует обратить особое внимание на то, какие колеса установлены. В целях повышения проходимости следует выбирать колеса с хорошим протектором и большим диаметром. Идеально подойдет вариант размерностью 285х75х16.
3. Чтобы обезопасить свой автомобиль, стоит задуматься об установке задней и передней лебедки. При выборе рекомендуется обратить внимание на хорошо зарекомендовавший себя вариант U4x4.
4. Для усиления конструкции кузова устанавливается силовой обвес. кузов выполняется с установкой усиленных порогов, переднего бампера с площадкой под уже выбранную лебедку и решетки с дугами, которые необходимы для быстрой фиксации троса.
5. Важным дополнением может стать специальная защита рулевых тяг. При преодолении некоторых препятствий больше всего страдают именно рулевые тяги.
6. Боковые окна часто защищены решетками. Если автомобиль будет использоваться только для бездорожья, можно установить защиту на заднее и переднее стекло. Если внедорожник будет ездить в городских условиях, такая защита значительно ухудшит степень обзора.
7. Задняя часть автомобиля модифицирована универсальным бампером OJ, совмещающим в себе огромное количество функций. Так что при его установке можно рассчитывать на наличие следующих элементов: площадки для лебедки и хай-джека, кронштейн для крепления съемного фаркопа, рама с подсветкой и хорошая защита номерного знака.

Тюнинг кузова позволяет значительно повысить защиту автомобиля от внешних воздействий при движении по бездорожью. При этом стоит отметить, что некоторые мелочи, например, дополнительное освещение, позволяют значительно повысить безопасность движения. Некоторые работы по модификации кузова также требуют модернизации электрооборудования и других работ.

Тюнинг двигателя

Проведение тюнинга двигателя – ответственный шаг. Несмотря на то, что изначально двигатель имеет очень хорошие характеристики, многие решаются на внесение изменений в двигатель.

Осуществить тюнинг двигателя УАЗ 469 можно следующим образом:

1. Поршень – один из важнейших элементов двигателя, модернизация которого приведет к существенному изменению работы всего двигателя. При поиске поршней стоит обратить внимание на кованые варианты, а кольца – от проверенных и популярных производителей.
2. Не рекомендуется менять ГРМ, так как неправильный его подбор и установка могут привести к совершенно нежелательному результату.
3. Замена впускного и выпускного коллектора – типичный тюнинг для рассматриваемого автомобиля. Для начала необходимо устранить образовавшиеся ступеньки между головками и коллекторами. Внутри каналов коллекторов следует удалить «зубья». Это изменение заставит двигатель дышать более свободно и равномерно заполнить цилиндры.
4. Родные карбюраторы отличаются отсутствием ЭПХХ. Хорошей заменой, которая достаточно популярна, можно назвать ДААЗ-4178.
5. Воздушный фильтр также может влиять на работу двигателя. Многие решают заменить фильтр на волговский вариант. С помощью такого фильтра можно подготовить площадку для снижения сопротивления выхлопного тракта.
6. Система охлаждения тоже оставляет желать лучшего. Учитывая достаточно высокие нагрузки, которые могут возникнуть при движении по бездорожью, следует приобрести заводской радиатор ШААЗ. Обладает лучшим коэффициентом теплопередачи. Также можно установить дополнительные вентиляторы, которые будут включаться в момент высокой температуры.
7. Более горячий термостат улучшит работу печки, сделает ее теплой.
8. Выхлопная система представлена ​​штатным глушителем, которым рекомендуется заменить резонатор от Газели.
9. Электрооборудование также может быть изменено. Рекомендация для всех владельцев – стоит установить генератор от ГАЗ 53.

В заключение отметим, что внеся такие изменения, можно получить практичный, продуманный автомобиль, который подходит как для повседневного использования, так и для выезда на природу. дорожное вождение.

Видео Русский тюнинг УАЗ 469 4Х4

Тюнинг УАЗ 469 для дорог и бездорожья национального класса, постройка серьезных внедорожников на базе УАЗов давно стала популярным хобби. высокий уровень Большинство известных специалистов по бездорожью хвастаются доработкой и переделкой внедорожников, но у всех разный опыт и предпочтения, а потому найти мастеров в соответствии со своими вкусами бывает непросто. Владельцу этого отечественного джипа повезло: заядлый охотник обратился в «Тюнинг-центр 4Х4», где знают и умеют подготавливать автомобили этой марки «Под ружье».

Дизель нам не нужен

Пожалуй, главное при постройке внедорожника — точно определить, в каких условиях и для чего он будет использоваться, иначе «совместная жизнь» владельца с его автомобилем превратится в сущий ад: удовольствия никакого, а продавать жалко – потраченные на подготовку деньги не вернуть. Владелец этого внедорожника в розыгрыше трофея не участвует, он предпочитает путешествовать на другой машине, а хочет отправиться из города в лес на «козе» – провести несколько дней наедине с природой. Это значит, что «исходник» должен быть максимально простым, надежным, подготовленным так, чтобы его можно было вытащить из «засады» в одиночку, а на асфальте, в потоке транспорта, не отставать.

Автомобиль 2010 года выпуска, но с практически нулевым пробегом, оснащенный неприхотливым двигателем ЗМЗ-409, выполненный под эконом-нормы Евро 3, идеально подходит на эту роль. Мотор инжекторный, но с механической, а не электронной педалью газа. Кроме “мозгов” из электроники, только датчики детонации и положения коленвала – “глючить” практически нечему. Двигатель не трогали, он “в стоке” выдает 115 лошадиных сил и при крейсерской скорости 110-120 км/ч потребляет около 15 литров 92-октановый бензин, который сегодня намного дешевле солярки, так что не надо возиться с ненадежным, хоть и более экономичным заволжским дизелем. При желании «мозги» можно «расшить» до 130 лошадей и выкинуть катализатор, а пока решили оставить все как есть, только воздух теперь забирается через аккуратный шноркель РИФ. Колпачки, через которые проходят высоковольтные силиконовые провода, хорошо защищают свечи, расположенные в «колодцах», от влаги. Под капот выведены сапуны всех агрегатов трансмиссии.

Больше комфорта

469 УАЗ уже с завода имел рессорную переднюю подвеску и дисковые тормоза на передней оси, но этого недостаточно для комфортной езды по разбитым дорогам, поэтому заднюю подвеску тоже сделали рессорной. комплект переоборудования, специальный , предназначенный для автомобиля УАЗ , состоит из штатных запчастей Ульяновского автозавода: тяги Панара и продольные рычаги. Приварить пришлось только кронштейны для их крепления и площадки для задних рессор. Заодно поставил обратно дисковые тормоза. Кстати, и пружины, и амортизаторы здесь Ironman, с их помощью удалось поднять кузов на семь сантиметров и при этом избежать «бодилифта». Пришлось поработать и с передним мостом: родные пластиковые шкворневые подшипники ненадежны, если «рысить» по разбитым дорогам, то обычно ломаются через несколько тысяч километров. Решение этой проблемы было придумано давно: установка подшипников в шкворневые узлы. «Хабы» заменены на ручные от АВМ.

Блоки и лебедки

Правильный выбор шин – это пятьдесят процентов успеха на бездорожье. Шины Super Swamper Bogger 33×12.5 на штампованных Offroad Wheels как раз то, что нужно, правда пришлось немного подрезать колесные арки, чтобы их вставить. Без блокировки тоже тяжело, поэтому винтовые самоблокирующиеся дифференциалы тольяттинской фирмы VAL Racing поселились в обеих осях: сзади с 50%, а спереди с 70% степенью блокировки; v комплект для установки раздаточной коробки. Но в одиночной борьбе с грязевыми «засадами» главные помощники все-таки лебедки: две РУНВА 9В переднем и заднем силовых бамперах РИФ поселились 500 «лебедей» со стальными тросами тяговым усилием по 4350 кг каждый.

ФЕЙСЛИФТ И РЕСТРАЙЛИНГ

Внедорожная мода, как и любая другая, постоянно меняется. новый тренд сезона – защитное покрытие Раптор. УАЗ переработан под “Раптор” целиком. Внутри все «голые» металлические поверхности, даже торпедо, покрыты черным матовым синтетическим составом, а «болотный» камуфляж снаружи надежно защищает кузов не только от веток, но и от лишних глаз.

Бампера РИФ, разумеется, с площадками под лебедки. Передний с мощным «кенгурином», на котором закреплена дополнительная светодиодная оптика, задний с калиткой и двумя фаркопами: «родной» УАЗовский крюк и «американский», под квадрат. Штатные бензобаки защищены, рулевые тяги тоже, установлен стационарный компрессор с ресивером для накачки колес и подачи воздуха в пневмосигнал.

Все четыре фрамуги дверей на петлях – жарким летом вам не придется беспокоиться о том, чтобы открутить крепления, чтобы снять их. Место бедных штатных сидений заняли два шикарных кожаных кресла от BMW X3 с электрорегулировками во всех направлениях, задний диван убрали, два раскладных кресла от Nissan Patrol, которые занимают гораздо меньший объем в грузовом отсеке. Вместо штатной установлена ​​печка производства НАМИ: она крупнее, мощнее и удобнее в использовании. Блок управления заслонкой под рукой, моторчик вентилятора имеет три скорости, не нужно лезть под капот, чтобы перекрыть подачу горячего теплоносителя. Завершает внедорожную картину рестайлинга пластиковая полка со встроенным магнитолой, она не мешает снять тент и остается на месте при УАЗ превращается в кабриолет.

ВОПРОС ЦЕНА

Все мы хорошо знаем, что построить машину мечты невозможно, нужно только уметь вовремя остановиться. Одержимые «Уазоводы» от азарта могут «ввалить» в свои детища несколько миллионов. Общая стоимость этого автомобиля, подготовленного по охотничьему рецепту в «Тюнинг Центре 4х4», – один миллион сто пятьдесят тысяч рублей , при этом голый УАЗ цена составляет 450000 рублей.

Образовательная программа для непосвященных.

Подготовка УАЗа к бездорожью

УАЗ 469, или просто “бобби” по народу, один из излюбленных объектов для тюнинга. Умельцы разными способами переделывали его в транспортное средство для поездок на охоту и рыбалку, а в качестве раллийного автомобиля есть даже пляжный вариант со срезанной крышей…

Выбор варианта тюнинга УАЗ 469 зависит только от возможностей владельца и особенностей эксплуатации. Наиболее распространенный способ модификации этого транспортного средства — переделка его в функциональный внедорожник, используемый для поездок на природу.

Поэтому рассмотрим подробнее этот вариант его модернизации. Большинство работ, необходимых для такой переделки УАЗа, несложные, поэтому их можно выполнить самостоятельно.

Внешний тюнинг

Каркас и конструкция кузова автомобилей УАЗ по-прежнему считаются прочными и качественными, хотя и слегка тяжеловатыми.

Конструкцию УАЗ 469 чаще всего изменяют, прикрепляя различные функциональные внешние элементы: лебедки, кенгурины, воздухозаборники, дополнительное освещение, накладки на двери и пороги – все, что может укрепить кузов и помочь при эксплуатации автомобиля на бездорожье.

Чтобы защитить кузов от царапин и кардинально изменить внешний вид этого автомобиля, можно сделать своими руками бампер из пенопласта, пенопласта, стекловолокна и эпоксидной смолы.

Отдельно стоит обратить внимание на покраску кузова: даже если вы решите оставить заводской цвет, качество покраски должно быть на высоте, ведь автомобиль эксплуатируется в тяжелых условиях.

Также не помешает вскрыть нижнюю часть автомобиля с краской, которая часто повреждается от ударов камней и гравия. Есть также множество пластиковых деталей кузова, с которыми необходимо обращаться, так как они больше всего страдают от внешних повреждений.

Если вы хотите выделить свой УАЗик, то можете нанести эксклюзивную окраску: камуфляж для охоты, пятнистый – военная тематика. Стильно будет смотреться на таком автомобиле правильно подобранное изображение аэрографии.

Тюнинг салона

УАЗ

не является образцом комфорта, поэтому оснащению салона следует уделить достаточное внимание, особенно если вы планируете совершать на этом автомобиле дальние поездки. Количество вносимых изменений зависит от финансовых возможностей владельца, но есть улучшения, которые необходимо сделать:

1. Установить шумозащиту и теплоизоляцию салона, так как без этого автомобиль будет менее приспособлен к поездкам на охоту и рыбалку. Добиться хорошего утепления можно, просто постелив на пол линолеум с утеплителем.
2. Ремни безопасности не устанавливаются на старые автомобили этой марки, они есть только на новый УАЗ 469, поэтому обязательно побеспокойтесь об их наличии.
3. В салоне следует установить более мощную печку, не помешает установка дополнительного отопительного оборудования в задней части салона.

Если позволяют средства, можно провести полноценный внутренний тюнинг УАЗ, включая замену обшивки салона, сидений, приборной панели, руля, накладок и т.д. Эта работа достаточно проста, поэтому каждый владелец может самостоятельно реализовать все свои идеи для тюнинга салона.

Технический тюнинг

Технический тюнинг Бобби чаще всего включает в себя следующие этапы:

• замена или модернизация двигателя;
• настройка подвески под условия эксплуатации;
• повышена управляемость автомобиля.

Тюнинг двигателя

Двигатель УАЗ 469 можно заменить или доработать некоторые его детали.

Для замены чаще всего используются следующие двигатели:

1. ЗМЗ-409.10 – инжекторная силовая установка того же производителя, что и стандартный 469 карбюраторный двигатель.
2. Andoria 4CT90 — дизельный двигатель, преимущественно отечественной сборки.

Установка одного из этих двигателей является наиболее предпочтительным вариантом, так как это позволит увеличить мощность автомобиля и снизить затраты на топливо. Кроме того, эти моторы идеально подходят по конструкции УАЗ 469.и нет проблем с их установкой.

Существует ряд двигателей иностранного производства, которые значительно увеличат мощность УАЗ, но их установка связана с полным изменением передней части автомобиля, поэтому не считается целесообразной.

Многие владельцы пытаются модернизировать серийный двигатель автомобиля. Для снижения расхода топлива передний мост часто отключают, что делает автомобиль практически непригодным для езды по бездорожью.

Одним из самых эффективных способов увеличения мощности двигателя является чип-тюнинг. Для этого электронный блок управления двигателем подключается к бортовому компьютеру и на него устанавливается соответствующее программное обеспечение. Для проведения данной процедуры следует обратиться в специализированный автомобильный сервис.

Тюнинг подвески

Модификация подвески в зависимости от условий эксплуатации автомобиля:

• Новые амортизаторы (жестче или мягче) выбираются с учетом этих требований; также заменить стандартные пружины (на более короткие или более длинные). Эти детали чаще всего берутся от автомобилей ГАЗ.
• Повышение проходимости за счет замены колес. Лучше заменить стандартные 16-дюймовые шины на 15-дюймовые.
• Модификации подвески можно произвести, подрезав арки, приподняв кузов и установив более длинные амортизаторы. Это также позволит использовать шины большего размера.
• Установка блокируемого дифференциала хорошо скажется на управляемости автомобиля. Для выполнения этой работы требуются серьезные навыки, поэтому лучше всего довериться опытным механикам.

При значительном изменении ходовой части автомобиля, особенно если одновременно производился лифт кузова, необходимо установить гидроусилитель руля.

Тюнинг других моделей автомобилей УАЗ

Ульяновский автомобильный завод выпустил множество популярных моделей внедорожников. Самыми популярными среди них были УАЗ 3303 и УАЗ Хантер.

“Головастик” – УАЗ 3303 сравнительно редко модернизируется. Тюнинг его в основном касается улучшения ходовых качеств и комфорта в салоне, при этом внешний вид этого автомобиля редко видоизменяется.

УАЗ Хантер, пришедший на смену модели 469, является более благодатным материалом для доработок. К улучшению внешнего вида и технических характеристик относится тот же совет, что и для модели 469.

Отличается только внутренний тюнинг УАЗ Хантер. У этой машины уже современный руль и передняя панель, а салон утеплен. Поэтому внесенные в салон изменения носят скорее декоративный характер. … ​​Но это совсем другая история.

Автомобиль советского производства УАЗ-469 был подготовлен Ульяновским автомобильным заводом практически по спец. дачный заказ. Планировалось, что подобный внедорожник будет использоваться в армейских воинских частях и МВД. Также были планы обойти американский Wrangler, который США использовали дома.

В общем, внедорожник получился отличным – четкие рубленые линии УАЗа привлекали внимание обывателей, а тех, кто не дружил с законом, бросали в бегство. Проходимость «козлика», как его до сих пор называют в народе, была на высоком уровне, простые автомобили не могли угнаться за ним на бездорожье.

Вскоре автомобиль отправился на работу в назначенные ведомства, в стране произошли реформы и преобразования, а УАЗ-469 остался прежним, без шансов на закономерный и желанный рестайлинг. Многие семьи смогли позволить себе покупку автомобиля для личных нужд, а многие владельцы задумались, как сделать автомобиль еще более привлекательным, проходимым и функциональным. Именно здесь началось увлечение бездорожьем, покатушками и модификациями автомобилей.

Стоит учитывать сразу – если вы решили модифицировать штатный УАЗ-469, этим модификациям не будет конца. Лично я не знаю тех “Переделкиных”, которые отказались от этой затеи. Наоборот, я знаю многих, кто купил УАЗ, доработал, продал и купил новый. Абсолютно голая машина, и снова занялся ее рестайлингом. Подготовка автомобиля к бездорожью – это образ жизни, он никого не отпускает и увлекает. Не отчаивайтесь, это увлекательное занятие приветствуется даже некоторыми дамами. Итак, начинаем готовить машину в первый раз. Идти!

Классификация тюнинга или на что обратить внимание в первую очередь

Тюнинг – это доработка автомобиля с целью улучшения его потребительских качеств. Для начала стоит определить для себя, что именно хочет улучшить владелец и где он готовит свой автомобиль. Существует два вида тюнинга внедорожников, первый – это модификация автомобиля и создание экспедиционного, второй – получение автомобиля для участия в соревнованиях. Здесь есть принципиальные отличия, первый тюнинг проще, владельцы экспедиционных машин предпочитают не убивать свою машину, но те, кто ездит на соревнования, понимают, что надо выжимать из машины все, иначе третьего они и не увидят место в общем зачете. Соответственно монстра в полном смысле этого слова из УАЗа готовят к участию в гонках и шоу.

Так как до конкурентов при первом знакомстве с автомобилем еще далеко, то будем рассматривать экспедиционный тюнинг.

Внешний тюнинг

Покраска, или как спрятать машину среди бела дня

Первое, что бросается в глаза, это цвет машины, по крайней мере кажется, что этот цвет непрезентабелен, а если посмотреть на год выпуска автомобиля автомобиль, получаем совершенно немодный цвет. Многие владельцы перекрашивают своих железных коней в камуфляж, просто закрашивают пятна на кузове машины. Как человек, испытавший такие улучшения на своей шкуре, скажу, что это физически затратное дело. Если вы хотите получить качество, то здесь не нужно хитрить, ведь цвет вашей «козочки» — это ваше лицо.

Покраска начинается с того, что убираются все выступающие элементы автомобиля, фары и стекла заклеиваются старыми газетами, кузов автомобиля обрабатывается антикоррозийным покрытием. Затем основной цвет приводится в норму, их может быть три: УАЗ-469 выпускался в сером, светло-коричневом и цвете хаки; затем контуры пятен выкладываются скотчем и закрашиваются краской.

Есть три этапа покраски, так же камуфляж имеет три разных оттенка. Для автомобиля цвета хаки нужно выбирать коричневые, зеленые (темные) и черные пятна, для основного подходят серый, белый, серый (темный) и черный оттенки, для светло-коричневого автомобиля стоит покупать коричневый (темный), бледно-желтые и черные тона. Сначала покраску проводят светлыми красками, иначе будут просвечиваться черные пятна, идеально подойдут краски в баллончиках, для каждого цвета понадобится 2 баллончика определенного цвета.

Времени на покраску уйдет примерно 3-4 полных дня, деньги в районе 5-8 тысяч при условии самостоятельной работы, но нервов отнимет больше, так как поначалу мало что получится. Зато потом, когда машина заиграет новыми красками, владелец в полной мере ощутит на себе преимущества такого тюнинга: в лесу машину не видно, а в городе все заметят. Все без исключения будут восхищаться автомобилем.

Силовые комплекты или что такое кенгурин

Силовые обвесы автомобиля представляют собой железные или металлические бампера. Силовые комплекты нужны тем, кто гоняется за охотой и рыбалкой, они незаменимы в лесу, редколесье и снежных завалах. Конечно, чем толще сталь силового бампера, тем тяжелее машина, но для УАЗа это скорее плюс, чем минус, утяжеленная машина легче идет по бездорожью.

Бампера передний и задний изготовлены в основном из куска швеллера; для его создания необходимо произвести соответствующие замеры и примерно представить, что вы хотите получить в итоге. Думаю этому разделу стоит посвятить отдельную тему и выложить рисунок. Если покупать, то можно еще порекомендовать купить бампер “Риф” или “Хантер” (на фото ниже).

Кенгурин

– это специальные арки из металлических труб, которые привариваются поверх переднего бампера. Кенгурин служит отличной защитой от поломок оптики и передней части кузова. И даже при встрече с лосем на трассе машина останется целой, ну или лишь слегка помятой.

Стоимость силовых бамперов в магазинах в среднем 30-40 тысяч за штуку, при самостоятельном изготовлении затраты сократятся в 7-8 раз. При покупке обратите внимание на силовые передние бампера в сборе от компании Риф – классный и надежный силовой комплект.

Электрическая лебедка, или зачем УАЗу лебеди

Бездорожье – это местность, где водитель будет сталкиваться только с направлением. Причем это направление водитель увидит только на карте, а не перед капотом автомобиля. Лебедка замечательная вещь и отличный помощник в таких ситуациях. Это устройство с мотором и редуктором, оснащенное металлическим тросом, именно это устройство вытащит машину из засады, если ее туда посадить.

Принцип работы любой лебедки заключается в подтягивании или подтягивании автомобиля с помощью троса. На УАЗ-469 устанавливаются электрические лебедки с усилием 5 тонн. Меньше устанавливать не стоит, иначе хозяин тоже будет танцевать с бубном, пытаясь таким образом волшебным образом вытащить машину.

В простонародье уазоводы называют своего помощника лебедем и каждый уазовод хотя бы раз в жизни “лебедь”. Лебедь – это песня! Водитель, выходя из машины, мудрым взглядом осматривает местность и то место, куда его занесло трудное. С ненавязчивым свистом отпускает тормоз и разматывает трос лебедки. Водитель уже присмотрел дерево или куст, где он будет поднимать этот кабель. Так же насвистывая, уазовод закрепляет трос и возвращается к машине, не забыв по дороге вспомнить чью-то маму. Судя по всему, это она притащила его сюда. Водитель садится в машину, берет джойстик лебедки и начинает немного натягивать трос, тогда усилие лебедки увеличивается. При этом стоит добавить газа, чтобы нагрузка от этих манипуляций не порвала ремень генератора. Пять-семь минут, и вот УАЗ снова попадает в колею или выезжает на небольшую полянку.

Какие модели электролебедок подходят на Уаз и сколько стоят -.

Электрические лебедки устанавливаются как в передний, так и в задний бампер. Для УАЗа достаточно одной лебедки. Производителей такой фурнитуры достаточно, поэтому цена на электролебедку может быть разной. Минимальные вложения: покупка лебедки и ее установка выльется владельцу в сумму 20-25 тысяч рублей.

Экспедиционный багажник, или куда возить все необходимое

Экспедиционный багажник – необходимый атрибут любого здравомыслящего уазовода. Только здесь водитель перевозит запаску, хай-джек и кучу всего необходимого. Багажник визуально сделает машину выше, как и гаражные ворота.

Багажник можно сварить самому или купить готовый, стоимость его приобретения составит около 5-15 тысяч рублей. Но багажник нужен не только для перевозки груза, но и для установки люстры.

Дополнительное освещение, или зачем люстра на УАЗ

Люстра, которая висит в холле дома, вполне привычна и не вызывает вопросов. Понятно, что люстра нужна для освещения. Внедорожник также использует дополнительный свет, с которым можно передвигаться в темное время суток.

Люстра в переводе со Старого Уаза означает установку на автомобиль четырех и более фар. Фары устанавливаются на багажник, установка осуществляется самим владельцем. Различают дополнительное освещение фарами и световыми полосами. Фара представляет собой 5-8 светодиодов за стеклом, а световая полоса представляет собой продолговатую конструкцию с количеством светодиодов от 32 штук. А если для люстры с ближним направленным светом нужно 4 – 2 фары, они устанавливаются посередине, а по краям пара с дальнорассеивающим световым потоком, то достаточно одной световой полосы.

Средняя стоимость такого освещения составит: фары, 4 штуки – 8000 рублей, и световая балка, 1 штука – от 8 до 16 тысяч. Что лучше, а что хуже – вопрос в данном случае некорректный, ведь установка бюджетной, фары, освещения ничем не хуже покупки световой балки.

Что такое тапки и зачем их менять

Уазоводы люди по натуре суровые, но очень добрые. Своей машине они дают ласковые прозвища и называют отдельные части своего стального коня непонятными словами.

– Пора менять кроссовки, хочу на размер больше.

Наверняка многие непосвященные не поймут, что за тапки и почему они больше. Поясним: кроссовки — это колеса. Тапочки есть АТЕШ и есть ГРЯЗИ. Эти слова произошли от класса резины: All Terrain и MUD Terrain. Резина АТЭШ имеет ярко выраженный рисунок протектора, используется в лесу (30%) и преимущественно на асфальте (70%), шина ГРЯЗЬ имеет агрессивный рисунок протектора, массивные грунтозацепы, заходящие на плечевую поверхность колеса, славится отличными очищаемость, используется в лесу (80%), на асфальте лучше не использовать, быстро стачивается и резины на всех не хватает, а учитывая, что стоимость качественной МТ резины очень даже приличная, ездить на дне по асфальту экономически не выгодно.

Тапочки для стандартного УАЗа на простые мосты без бодилифта (подъема кузова) входят в размер 31 дюйм. Для того, чтобы установить резину большего диаметра, потребуется поднять автомобиль и подрезать колесные арки. Если арки не подрезать, резину тоже будет рвать на крупных кочках при максимальном вывешивании подвески.

Стоимость покрышки зависит от размера колес, класса резины, производителя и марки. Например, BF Goodrich, самый трендовый в маленьком размере будет стоить 10 000 за цилиндр, самые дорогие в своем сегменте – TSL Boggers, стоимость колеса 35 размера может достигать 30-35 000 за единицу.

Учим нашу машину плавать или что такое трубка

Помните секцию лебедки? Итак, посадить машину в грязь не самое страшное, как может показаться, самое страшное – попасть в воду на неподготовленной машине. Вода опасна для двигателя и топливной системы в целом, поэтому прозорливые уазики устанавливают на машину шноркель, специальную пластиковую трубку, всасывающую воздух с высоты крыши автомобиля. С правильно установленным шноркелем можно спокойно залезать в ручьи и заводи, вашему автомобилю не грозит «водная болезнь».

Самому трубку сделать не получится, вернее, не стоит. Доверим эту задачу профессионалам, тем более, что они разработали не одну модель этого устройства для УАЗ. Установить шноркель можно самостоятельно, его стоимость варьируется в пределах 2500-4500 рублей.

Все, что узнал читатель в этой статье, это малая толика знаний, которыми владеет опытный водитель УАЗа. Учиться никогда не поздно, а тем более научиться создавать шедевры.

Конкретно по каждому пункту хотелось бы сказать больше и показать читателю, каким может быть УАЗ-469 от хорошего хозяина. Научить выбирать и устанавливать электрические лебедки, рассказать все хитрости и тонкости при выборе той или иной шины. А неопытным новичкам пожелать терпения и веры в свои силы, помните, после доработки машина скажет вам спасибо за свою проходимость и свою преданность. И вы увидите на дорогах немало завистливых взглядов, ведь выглядит прокачанный УАЗ внушительно.

Если вложить определенную сумму денег и времени в какое-либо начинание, то оно непременно увенчается успехом. не исключение – при должном усердии можно превратить наш «Бобик» в брутальный и респектабельный внедорожник, на который с завистью будут смотреть даже владельцы иномарок.

При обновлении вы осознаете скрытый потенциал автомобиля и адаптируете его для самых разных вариантов эксплуатации – экспедиция, рыбалка, охота, дальние путешествия и многое другое. Не секрет, что в первую очередь УАЗ 469используется для езды по бездорожью, но он не совсем предназначен для использования в таких условиях.

Поэтому речь пойдет в основном о внутренней доработке основных узлов, а не о внешнем тюнинге. Также есть специальные программы и онлайн-тюнинг, которые значительно облегчат вам задачу. Для того, чтобы направить вас на правильный путь и посоветовать несколько дизайнерских решений, рекомендую посмотреть фото с примерами внешнего тюнинга УАЗ 469:

Вы можете выполнить тюнинг УАЗ 469салон на основе этих примеров. Стоит обратить внимание на тюнинг приборной панели УАЗ 469, здесь он выполнен с учетом удобства использования и сохранения эргономики:

Самое главное тюнинг двигателя УАЗ 369

Самым недорогим и эффективным вариантом модификации будет на замену стандартному бензиновому двигателю. Сейчас на дорогах делать совершенно нечего, а стандартный двигатель на УАЗ 469 — карбюраторный. Проще говоря, это уже прошлый век. Можно заменить, например, на аналогичный по свойствам двигатель того же производителя, только инжекторный, например, ЗМЗ-409.10.

По характеристикам и динамическим свойствам вполне подходит, ведь имеет рабочий объем 2,7 литра и мощность 128 лошадиных сил. Этой мощности вам вполне хватит для совершения как загородных поездок, так и преодоления бездорожья. Помимо увеличения мощности, этот двигатель также значительно снизит расход топлива. Кстати, у УАЗ 469 при замене двигателя со штатного на ЗМЗ-409.10 расход топлива упал с 15-17 литров на 100 км до 11-12 литров.

Согласитесь, прирост мощности значительный, расход топлива снижен – как минимум эти две причины должны побудить вас потратить время на замену штатного двигателя. Кроме того, эти операции станут отправной точкой для дальнейшего тюнинга вашего УАЗ 469.

Если причина только в снижении расхода топлива, то можно поступить как некоторые владельцы УАЗ 469 – намеренно отключить передний мост. Но и тут есть подводный камень – с одной передней осью на серьезном бездорожье делать нечего.

Поэтому есть хорошая альтернатива снижения расхода без отключения моста – установка газового оборудования (благо места внутри хоть отбавляй), даже в тандеме со штатным двигателем. Таким образом, в смешанном режиме работы расход тоже будет прилично снижен.

По мнению спецлюбителей модели 469, для увеличения мощности возможна замена двигателя не на инжекторный, а на дизельный, например на Andoria 4CT90. Также радует, что этот двигатель почти полностью отечественного производства и очень часто встречается на автомобилях УАЗ. Результат будет примерно таким же, как и при замене на инжекторный, только он не вылетит вам в серьезную копейку и потребует чуть меньше времени и усилий. Как показывает практика, мощности в 90 лошадей вполне достаточно для комфортной езды по бездорожью. Кроме того, этот двигатель по своему строению очень похож на штатный, поэтому вопросов по обслуживанию и установке возникнуть не должно.

Очень часто возникает вопрос об установке двигателя иностранного производства на УАЗ 469. Ответ на вопрос прост – без изменения конструкции передней части автомобиля это сделать невозможно, и потребуется колоссальный времени, сил и средств, а результат вряд ли себя оправдает.

Поэтому, раз вы уже приобрели отечественный автомобиль, то будьте патриотами до конца и устанавливайте детали тоже отечественного производителя, они как минимум дешевле. А о стоимости ремонта экзотического двигателя, установленного на старенький УАЗ 469, и говорить не приходится..

Следующий этап – чип-тюнинг УАЗ 469

Если вы, как рекомендовано, установили новый двигатель, то можно переходить к следующему и очень важному этапу улучшения характеристик автомобиля – . Для этого нужно подключить электронный блок управления двигателем к компьютеру и установить на него соответствующее программное обеспечение.

Для подключения необходимо использовать специальные переходники с диагностическими разъемами на концах – переходники K-Line. Лучше всего использовать адаптеры со специальной оптической изоляцией, чтобы предотвратить выгорание портов на вашем компьютере. Результаты чип-тюнинга в первую очередь будут зависеть от измененных параметров и записанной программы. Как правило, все тюнинговые прошивки улучшают неработающие системы и устраняют заводские ошибки.

Советовать что-то здесь было бы опрометчиво, ведь у каждого из вас разные условия эксплуатации автомобиля, не говоря уже о характере езды и установленном двигателе. В этом случае не бойтесь обращаться за консультацией или даже за самим чип-тюнингом в автосервис – там вас проконсультируют и подберут оптимальные параметры.

Не бойтесь выбирать эталонный автомобиль для тюнинга. Например, в этом видео отличный пример тюнинга своими руками, не грех взять за пример:

Читать про тюнинг УАЗ 469

Как по техническим характеристикам, так и по внешней привлекательности, о которой раньше водители только мечтали.

УАЗ 469 получает полный тюнинг. Чаще всего люди даже не задумывались о том, что внедорожник советских времен может измениться, чтобы добраться до современных стандартов. Профессиональные механики и дизайнеры упорно трудились, чтобы доказать обратное. В результате сейчас на дорогах страны часто встречаются интересные автомобили, лишь немного напоминающие бывшего неповоротливого трудяги.

Улучшенные ходовые качества

В первую очередь специалисты предпочли изменить ходовые качества. Да, полный привод давал водителю немалые возможности, но все же были препятствия, которые не удавалось преодолеть. Кроме того, о комфорте пассажиров не могло быть и речи, так как жесткость подвески всегда была серьезной проблемой. По этой причине активно ведется работа сразу по нескольким направлениям, что гарантирует улучшение всех показателей.

• Замена подвески;
• Увеличение мощности двигателя;
• Изменение диаметра дисков;
• Изменение впрыска топлива.

Можно с уверенностью сказать, что даже опытные автомобилисты не ожидали таких сложных действий. Советский джип постепенно превратился в мощный автомобиль, способный преодолевать различные препятствия и даже обгонять соперников на трассе. Поэтому необходимо детально оценить проводимую работу, чтобы убедиться в ее целесообразности. Ведь для этого потребуются приличные денежные вложения.

Замена подвески

Самый простой способ улучшить внедорожные качества — увеличить дорожный просвет и усилить подвеску. За счет этого механика обеспечивает возможность беспрепятственного преодоления различных препятствий, вплоть до проезда рек по мелководью. Такие работы не занимают много времени, но дают самые интересные результаты. По этой причине специалисты часто советуют автовладельцам серьезно задуматься над этим вариантом.

При необходимости подвеска также смягчается. Да, в этом случае внедорожник не везде проедет по пересеченной местности, но пассажиры не будут страдать от вездесущих ухабов. Из-за этого профессионалы давно сделали выбор в пользу высокой и мягкой подвески, которая помогает им комфортно пробираться сквозь заросли во время охоты.

Многие российские внедорожники, кроссоверы и пикапы обладают хорошей проходимостью и пользуются заслуженной популярностью у автовладельцев. Другой пример — пикап «Нива 2329», который не гарантирует высокой скорости, но проедет по бездорожью и сможет преодолеть даже очень крутые подъемы.

Увеличение мощности двигателя

Еще одним важным действием является увеличение мощности двигателя. Такую сложную работу должны выполнять профессионалы. Они проводят тщательную диагностику, а затем тщательно подбирают новые оригинальные детали, чтобы настроить совместимость всех систем. Таких работ на советском джипе, пожалуй, еще никто не делал.

После завершения работ увеличивается тяговое усилие, что вместе с усиленной подвеской гарантирует дополнительную грузоподъемность. Соответственно, приходится признать, что профессионалы способны на многое. Теперь водители могут свободно пробираться сквозь любые заросли и одновременно перевозить пассажиров с грузом.

Изменение диаметра диска

Еще одним сложным этапом для механиков является установка дисков большого диаметра. Они отлично подходят для хорошей подвески и мощного двигателя, повышая скоростные характеристики. Конечно, старый «УАЗ» никогда не считался пригодным для гонок, но все же отказываться от него не стоит. После некоторых изменений он повышает порог скорости.

Сначала может быть страшно разгоняться в такой машине, но со временем люди привыкают. Они начинают обходить конкурентов на трассе и стараются показать себя с лучшей стороны. Это стало возможным при условии, что к машине идеально подходят даже 19 диски, что гарантирует новые достижения.

Изменение впрыска топлива

Если массивный автомобиль продолжает заводиться слишком медленно, необходимо заменить систему впрыска топлива. На фото тюнинга УАЗ 469 может остаться таким же невзрачным, но под капотом у него будет новейшая система. Он обеспечит стартовую скорость, о которой водители и мечтать не могли.

При правильной настройке и использовании всех ресурсов машины можно набрать 100 километров в час за 12 секунд. По сравнению с современными иномарками этот показатель невысок, но некоторые владельцы всегда считали, что их отечественный внедорожник не может достичь даже этой отметки скорости. Из-за этого достижения механики оборачиваются колоссальным прорывом.

Тюнинг кузова старого УАЗа

Под капотом много возможностей, но стоит ли оставлять корпус прежним? Вовсе нет, даже простая живопись сегодня становится искусством, когда тело становится ярким и вызывающим или, наоборот, прячет охотника в лесу. Гораздо полезнее смотреть на сложные преобразования, которые обеспечили привлекательность и полезность. Какие важные моменты следует учитывать?

• Крыша;
• Дополнительный обвес.

Пусть некоторые водители немного расстроятся, но все же такой тюнинг сейчас более привлекателен. Специалисты долго с этим мучались, но превратили сырую машину в шедевр. И для этого вам не придется вкладывать много денег или приобретать дорогие детали.

Крыша

Тюнинг крыши – неожиданный шаг со стороны мастеров. К вопросу попытались подойти абстрактно, чтобы удивить любителей советского внедорожника. Из-за этого сейчас при желании можно найти парочку сложных вариантов.

• Складная крыша;
• УАЗ без крыши.

При тюнинге УАЗа своими руками люди часто идут на самые непредсказуемые шаги. Такой пример — складная крыша, которая меняет советский внедорожник до неузнаваемости. В мгновение ока он превращается в шикарный кабриолет, что можно увидеть на многих фото тюнинга УАЗ 469.

Большой популярностью пользуются УАЗики

без крыши. Такие машины уже давно встречаются на отечественных дорогах, поэтому уже никто ими не удивляется. Практика показывает, насколько свободно может выполняться такой тюнинг. Из-за этого он получил такое широкое распространение. Конечно, можно было бы просто снять тент, но машина становится шероховатой. Соответственно, потребуются дополнительные действия.

Дополнительный обвес

Для кузова УАЗ сегодня часто используется дополнительный обвес. Так же используются новые бампера, специальные фары, лебедки и многое другое. Перечислить все устройства невозможно, поэтому бессмысленно тратить свое время. Это оборудование никоим образом не влияет на ходовые качества, но обеспечивает удобство в путешествии. Из-за этого от него также нельзя отказываться.

Наверняка опытные водители давно задумались о смене своего старого автомобиля. Теперь военный внедорожник способен обзавестись многочисленными тонкостями, которые понравятся каждому владельцу. Лучше всего ознакомиться с предложениями специалистов, чтобы насладиться неожиданными результатами работы.

Всем известно, что вложив определенные средства в любое начинание, оно увенчается успехом. Тюнинг УАЗ 469 своими руками не исключение.

При желании можно превратить машину в представительский внедорожник, на это будут смотреть с завистью и удивлением. Следует отметить, что тюнинг на УАЗе делается для того, чтобы можно было адаптировать его под разные варианты эксплуатации:

• дальние поездки;
• рыбалка;
• охота;
• различные экспедиции и так далее.

Инструменты и материалы для тюнинга автомобилей

Итак, инструменты и материалы, которые нужны для тюнинга салона автомобиля:

• ткань;
• ножницы;
• прямая или изогнутая отвертка;
клей
• ;
Швейная машинка
• .

Для изготовления бампера бампера на УАЗ потребуются следующие инструменты и материалы:

• Пенополистирол;
пенополиуретан
• ;
• стекловолокно;
наждачная бумага
• ;
эпоксидная смола
• ;
файл
• .

Тюнинг УАЗ “буханка”

Обновленный автомобиль УАЗ “Буханка”

Тюнинг УАЗ “Буханка” предусматривает установку блока отопителя, модернизацию кузова и переделку салона. При проведении таких работ особое внимание уделяется проходимости автомобиля.

Возможна установка шин повышенной проходимости (для различных поверхностей) на УАЗ “Буханка”.

Для модификации подвески необходимо приобрести дополнительные листы для рессор.

Амортизаторы могут быть заменены аналогичными конструкциями с большей энергоемкостью. Для УАЗ “буханка” будут заменены мосты.

Автомобили заводской сборки уже оснащены военными или гражданскими мостами. Возможно приобрести «буханку» с мостами типа «спайсер». Каждый рассматриваемый тип конструкции имеет неблокируемые межколесные дифференциалы.

Для повышения проходимости установлено блокирующее устройство. Тихоходный мотор будет лучше работать с коробкой передач и раздаточной коробкой старого образца. Для движения на большей скорости рекомендуется установка мостов Спайсер, мелкомодульной раздаточной коробки, 5-ступенчатой ​​коробки передач и ЗМЗ-409.двигатель на «буханке».

Проблема освещения дорожного покрытия в темный период времени решается установкой ксенона своими руками.

Тюнинг салон УАЗ “Буханка”

Система отопления УАЗ “буханка” нуждается в обязательной модернизации. Это связано с тем, что печка имеет кран, расположенный под капотом автомобиля. Этот кран очень быстро ломается.

Печку предпочтительнее оснастить электромагнитным клапаном от BMW. Он может быть встроен в разрыв входной или выходной трубы. Этот клапан является неразборным устройством. Чтобы сделать его разборным, в крышке нужно просверлить 4 заклепки.

Для повышения комфорта передвижения на внедорожнике рекомендуется установка мягких сидений с подогревом и электроприводом. Так, установка демпфера позволяет снизить нагрузку, которая приходится на рулевой механизм при наезде колес на различные препятствия.

При желании можно установить новый руль, который не способен отбивать пальцы во время движения, а также наезда на препятствие. Такое устройство имеет оригинальный внешний вид, отвечающий всем требованиям безопасности.

Установка руля значительно увеличит пространство перед водителем. При оснащении каркасом безопасности требуется бесшовная труба.

Тюнинг УАЗ “Хантер”

В этом видео вам покажут как можно проапгрейдить такой автомобиль как УАЗ “Хантер”. Приятного просмотра!

Тюнинг УАЗ “Хантер” дает возможность превратить авто в оригинальный автомобиль с неповторимым дизайном. Так как автомобиль этого типа отличается невысокой ценой и облегченной конструкцией, владелец может воплотить все свои фантазии как в смене его шасси, так и в повышении проходимости.

Тюнинг УАЗ «Хантер» требует индивидуального подхода с учетом условий эксплуатации автомобиля. В основном заводской двигатель заменен на дизельный, заменены родные амортизаторы, заменены пружины на более длинные и жесткие.

Кроме того, и рычаги, и прокладки заменены на те, которые обладают лучшим качеством и надежностью. Тюнинг данного автомобиля включает в себя перекраску под камуфляж, не обойдется без тонировки стекол, работы по установке люков, лебедок, воздухосборников, силовых бамперов.

Автомобиль УАЗ «Охотник» предназначен для использования в военных целях, вследствие чего его простой внешний вид при высокой проходимости является благодатной почвой для реализации самых интересных, неожиданных идей.

Итак, требуется агрегатный тюнинг для увеличения производительности, мощности двигателя, так как заводская комплектация данной модели не соответствует возможностям. Благодаря различным работам по улучшению внешнего вида автомобиля удается подчеркнуть индивидуальность модели, а ее оригинальный, неповторимый вид придаст владельцу значительный статус.

Владелец, благодаря изменению внешнего вида автомобиля и преображению салона, будет чувствовать себя более комфортно, комфортно и уверенно за рулем своего обновленного автомобиля.

Тюнинг УАЗ 31514

Многие владельцы УАЗ 31514 начинают задумываться о его тюнинге. Так, улучшенный автомобиль можно использовать для проезда в труднодоступных местах. В этом видео вам покажут преображение УАЗ Z31514. Приятного просмотра!

Сначала нужно поднять, переобуть УАЗик в колеса BF Goodrich, что увеличит клиренс до 35-40 сантиметров. Возможна установка переднего бампера из труб, чтобы обеспечить возможность без проблем преодолевать различные препятствия.

На бампер автомобиля можно установить лебедку усилием 3-4 тонны. А заднее стекло нужно будет оборудовать обогревом, а также дворниками с омывателями. Для более легкого прохождения бродов и препятствий нужно установить шноркель из алюминиевой трубы, обеспечивающий доступ воздуха к мотору.

С целью комфортной езды по лесу возможна установка силовых порогов, которые позволят выполнять наибольший разворот в труднопроходимых местах. Порог позволяет удачно упереться в дерево, затем оттолкнуться задней осью, развернуть машину на одном месте. Для большего движения без дозаправки автомобиль должен быть оборудован топливным баком (100-120 литров).

Имеет смысл установить такие диски и шины, с помощью которых можно легко преодолеть бездорожье и обеспечить хорошее управление автомобилем на асфальте. Здесь вам может понадобиться доработать колесные арки. Глушитель следует заменить на прямоточный, так как заводские глушители недостаточно хорошего качества.

Вариант тюнинга УАЗ 31514 для севера

Вместо свободных дифференциалов мосты могут быть оборудованы собственными механизмами самоблокировки, повышающими проходимость автомобиля на слабых грунтах. Изменения можно внести и в салоне.

Обшивка двери может быть изготовлена ​​из алюминия внизу и высококачественного винила вверху. Также возможна установка дверной ручки внутри салона, установка более удобных кожаных сидений.

Крыша УАЗ 31514 может быть оснащена люком в проходе между передними и задними сиденьями. Усилители вварены в крышу по периметру люка.

На крышу УАЗа полезно прикрепить багажник, на нем можно разместить различные рыболовные и охотничьи вещи. Полезно установить компрессор, предназначенный для накачивания колес.

Переделка УАЗ 469 не потребует больших капитальных вложений, а также навыков выполнения сложных работ.

Владельцу не составит труда сделать тюнинг на УАЗ 469 самостоятельно, сэкономив деньги. Первое, с чего стоит начать, это внешний вид автомобиля. Поскольку УАЗ 469 в основном эксплуатируется в условиях, приближенных к экстремальным, важным элементом является качественная покраска.

Если нет необходимости в полной покраске кузова, можно применить точечную или частичную покраску. В этом случае не потребуется много времени и сил, таким образом, можно устранить повреждения в виде царапин, сколов от камней или щебня.

Следует уделить внимание покраске пластиковых накладок, установленных на автомобиле. Дополнительного усиления кузова не требуется, так как он смонтирован на прочной жесткой балочной раме. С помощью пенопласта можно сделать оригинальный тюнинг бампера: внести изменения в его форму, убрать дефекты, повреждения.

В момент крепления пенопласта с помощью пенополиуретана возможно изготовление бампера любой выбранной формы.

, стоимость и другую информацию вы найдете только на нашем сайте в уникальной статье.

Как выбрать радар-детектор вы узнаете из этого уникального. Рекомендуем всем тем, кто еще не определился с выбором.

Вы узнаете, как сделать шумоизоляцию своими руками в автомобиле Приора.

При необходимости в пенопласте можно сделать отверстия, куда будут вставляться подфарники, противотуманки или другие элементы светодиодного освещения. В дальнейшем эту конструкцию обрабатывают стеклотканью, эпоксидной смолой.

Итак, стеклоткань наносится в несколько слоев, хорошо пропитывается эпоксидной смолой для повышения прочности конструкции. После высыхания смолы полученную поверхность необходимо обработать. Обнаруженные дефекты необходимо хорошо заполнить шпаклевочной смесью, а также отшлифовать и отшлифовать до гладкой поверхности.

Тюнинг салона УАЗ 469 должен включать работы, направленные на повышение его комфорта. Это установка необходимых дополнительных устройств, перетяжка обивки с использованием новых качественных материалов или кожи. Следует установить мощную акустику, ЖК-монитор и мультимедийную систему.

Итак, в салоне УАЗ 469 будет интересно смотреться передняя панель, обтянутая кожей, отделанная деревом или накладками из качественного пластика.
Усиление и модернизация ходовой части автомобиля УАЗ 469предусматривает:

• замена амортизаторов;
• установка поперечного стабилизатора поперечной устойчивости;
• установка литых дисков, резины и т.д.

Тюнинг УАЗ 469 требует обязательной модернизации колес этого автомобиля.

Для улучшения работы двигателя необходимо установить прямоточный глушитель.

Как купить ретро УАЗ из Европы?

Какие услуги вы предоставляете?

• Помощь в покупке ретро фургона УАЗ в хорошем состоянии (включая его поиск онлайн и офлайн техосмотр)

• Кастомизация фургона под свои цели: от простого техосмотра до изготовления полностью оборудованного фургона для арктического вождения. Для всех микроавтобусов настоятельно рекомендую заменить расходники: подшипники, ремни, шланги, датчики и так далее. Это будет дешево и сэкономит ваше время.

• Покупка запчастей в России для отправки вместе с фургоном.

• Перегон фургона в вашу страну/доставка к вам

• Техническая поддержка по обслуживанию УАЗ (бесплатно, если вы покупали фургон у меня)

Какова стоимость ваших услуг?

Мы только начали помогать людям в покупке УАЗов (наш основной бизнес – это туры на УАЗах, поэтому я много знаю об этих микроавтобусах…) Поэтому нам интересны люди за разумную цену, чтобы понять, что такое плюсы и минусы сами. Я не могу сказать единую цену, потому что это зависит от множества необходимых услуг.

• Если вы хотите купить ретро-автомобиль в хорошем состоянии, я помогу вам найти нужный фургон, затем проверить и модернизировать его в Москве (намного проще и дешевле, чем в Европе), затем отправить/перегнать фургон в другую страну и сделать все документы для таможни. Я могу оценить цену около 1000 евро + расходы, если я потрачу на это около 5-7 дней, но это можно обсудить.

Как я могу оплатить?

Для вашего комфорта лучше приехать и купить фургон самостоятельно. Вы можете оплатить наши услуги позже. Счет-фактура (с подписанным контрактом), наличные или PayPal в порядке. Мы гибкие.

Что насчет доставки?

· Вы приезжаете в Россию, покупаете фургон с моей помощью и привозите его обратно в свою страну. В течение одного дня мы купим фургон, зарегистрируем его в России, чтобы получить официальные транзитные номера на машину со всеми документами, чтобы вы могли ехать на ней в Европу.

· Вы НЕ приезжаете в Россию. Также возможно зарегистрировать автомобиль в России и получить номера, после чего пригнать его в вашу страну/Польшу, где я вам его официально продам. На самом деле, я думаю, что это более проблематично, но в некоторых случаях это может быть лучшим вариантом.

В каком городе лучше купить УАЗ?

Если вы хотите купить старый УАЗ, то фургон лучше искать в пределах европейской части страны. Обычно лучшими являются Московская и Санкт-Петербургская области.

Сложно ли обслуживать фургон?

Моей машине 10 лет и она требует моего внимания. Иногда я использую фургон в течение нескольких месяцев, ничего не делая. Однако обычно я трачу несколько дней/месяцев на его обслуживание и замену некоторых деталей. Хорошо, что запчасти у нас в России действительно дешевые, а фургон достаточно прост в ремонте (никакой сложной электроники и т.п.). Делать это можно где угодно, особенно если есть с собой запчасти (у каждого опытного владельца УАЗа их много…)

УАЗ больше похож на конструктор LEGO. Даже если кажется, что он отлично работает, всегда есть много вещей, которые нужно обновить, чтобы сделать его лучше! НЕ ПОКУПАЙТЕ, если не готовы проводить время со своей машиной 🙂

Слышал, что УАЗики часто ржавеют, правда ли это?

Да! Конечно, можно найти ПОЧТИ без ржавчины старый фургон, но… они все немного ржавые (даже только что выпущенные). Не критично, если климат лучше, чем в России 🙂

Как улучшить фургон?

• Шкворень (поворотный ремень?): ссылка

• Хорошо установить дополнительные электрические крылья, так как этот фургон легко перегревается амортизатор) для системы рулевого управления. У меня на руле нет электропривода, поэтому он мне нужен. Для нового фургона это не так важно!

• Второй бак 27л тоже хочу поменять на газовый.

• Переместите седельно-сцепное устройство к задней двери (обычно оно находится под рамой сзади). Вместо пятого колеса можно установить газовый баллон. УАЗ официально не сертифицирован для установки газового баллона, поэтому мы ожидаем некоторых бюрократических проблем с этим.

• Иногда полезно купить новый двигатель здесь, в России, и установить его на старый фургон (тип двигателя ЗМЗ-409). Это очень хороший двигатель для современных УАЗов, его легко установить на старый фургон.

• Кабина слабовата, поэтому хорошо усилить фургон изнутри: ссылка

• Также можно добавить звукоизоляцию

Нужен ли багажник на крышу?

Багажник на крышу фургона Trophy плохого качества Я бы рекомендовал купить другой. Что касается BF Goodrich и колесных дисков, то их тоже можно поменять самостоятельно. Я рекомендую использовать колеса большего размера (30-32 дюйма вместо стандартных 29) для лучшей проходимости по бездорожью.

Нужна ли мне защитная пластина двигателя?

Защитная пластина двигателя вообще не нужна, так как двигатель защищен осью. У нас ни одной царапины внизу двигателя за 10 лет бездорожья. Так что если вы не планируете путешествовать за полярным кругом, это не будет проблемой.

Как насчет экспедиционного переднего бампера?

Насчет экспедиционного переднего бампера не уверен, он слишком тяжелый. У нас такой же 10 кг вместо 40 кг и легко снимается с фургона. У нас в фургоне два передних бампера, один оригинальный, который вы видите на фото, а другой – стальной 5-мм бампер, который прячется под первым. Тяжелый 5-миллиметровый стальной бампер предназначен для хайджека, ударов по деревьям и так далее. Легкая оригинальная – для полицейских и для красоты 🙂 Корыто снимается быстро и крепится теми же болтами.

Как установить лебедку?

Поскольку у УАЗа ужасная балансировка веса (70% приходится на переднюю ось…), лебедку нужно ставить как можно ближе к центру фургона. Основание лебедки крепится к раме с помощью сварки. Он находится перед радиатором. Лебедка тоже спрятана от полицейских 🙂 (мы не такие криминальные, просто в России действуют строгие и странные правила модификации машины. Официально это сделать сложно).

Сложно ли оформить визу в Россию

Можно, только немного долго и бюрократично. Не то что яблоки в супермаркете 🙂

С регистрацией фургона внутри вашей страны помочь не можем. Может потребоваться модернизация автомобиля, чтобы следовать всем техническим правилам страны. Если вы спросите о правилах в ГИБДД, мы можем помочь вам с этим даже в России (может быть дешевле и проще).
