Лебедка на УАЗ своими руками — Лада мастер

Водители, кому нравится активно отдыхать, частенько заезжают на своих машинах в такие места, которые считаются малодоступными для простых легковых транспортных средств. Чтобы справиться с бездорожьем, можно прибегнуть к помощи пассажиров либо сильных тягачей. А если дорога проходит по малолюдным местам, и попутчиков нет, то все надежды возлагаются только на собственные силы. В подобных ситуациях неплохую помощь может оказать лебедка.

Содержание:

  1. Особенности лебедок
  2. Достоинства и недостатки
  3. Устройство механизма лебедки
  4. Как установить лебедку
  5. Виды лебёдок по способу установки

Особенности лебедок

Механический вариант этого устройства отличается некоторыми преимуществами, к которым следует отнести устойчивость и большую силу тяги. Механическая лебедка работает от автомобильной раздатки, высокий уровень мощности может быть достигнут с помощью крутящего момента.

Установленная на Уаз лебедка бывает и ручной, и ее показатель мощности будет полностью зависим от физических усилий, которые создаются водителем. Механизм устраивается таким же образом, как и иные типы конструкции. Достоинство в том, что нет необходимости подключать его к автомобильным устройствам. Чтобы лебедкой было удобно работать, рекомендуется предусмотреть удлиненную ручку, которая и вращение упростит, и улучшит производительность.

Достоинства и недостатки

Монтаж данных устройств не всегда обусловлен их использованием по назначению. Лебедка может применяться для буксировки тяжелых грузов. При этом нет необходимости демонтировать лебедку либо изменять порядок ее крепления – достаточно переставить машину в место расположения груза.

Наличие тяги принесет свою пользу, если необходимо корчевать пни, перевозить бревна и брус. Лебедку заводского изготовления можно даже применять в качестве подъемного устройства для легковых машин, которым требуются ремонтные работы.

Есть и свои ограничения, которые обуславливаются отсутствием уровня безопасности в момент работы. В самодельных устройствах редко устанавливается стопор, по этой причине их не стоит использовать, как подъемники.
Но если решено использовать лебедку по назначению, то для опасений причин нет. Это устройство, изготовленное самостоятельно, вытащит машину из любой канавы.

Устройство механизма лебедки

Состоит он из нескольких важных элементов, которые могут различаться размерами и конструктивно:

  • Барабан. Наиболее важный узел, предназначен для намотки троса. Изготавливаться может из толстостенной трубы, и листа металла, толщина которого достигает четырех – пяти миллиметров. Ряд моделей имеет ведомую шестерню, для понижения трения в барабан вставляют подшипник;
  • Редуктор. Лучше всего установить червячный механизм, имеющий большое передаточное значение. Водители в качестве редуктора устанавливают механизм, с помощью которого открываются троллейбусные двери;
  • Пульт управления. Он должен размещаться сбоку от барабана. В случае, если трос лопнет, водитель не будет травмирован;
  • Стартер и генератор. Нужны в электролебедке.

Как установить лебедку

Самодельное устройство может устанавливаться как спереди, так и сзади автомобиля.

Но правильней всего, если монтаж проводится на центральную часть переднего бампера на уаз 469, под лебедку он подходит лучше всего. Если на машине стоит бампер из пластмассового материала, его однозначно следует менять.

На бампере должна быть специальная площадка для лебедки, изготовленная из металлических пластин. На ней размечаются проемные точки, засверливаются дрелью отверстия. Площадка устанавливается на бампер, но лебедка пока не крепится.
Если лебедка будет электрической, то следует продумать порядок ее подключения к электрической сети машины. Как правило, подсоединение выполняется к клеммам аккумуляторной батареи. Монтажные работы завершены, можно проводить испытания.

Виды лебёдок по способу установки

Лебедки могут быть стационарными или съемными, которые устанавливаются только в случае необходимости.
Первая группа монтируется на переднем бампере. При эксплуатации автомобиля механизм постепенно загрязняется, подвергается коррозии, что оказывает влияние на работоспособность.

Снимаемые лебедки более выгодны. Большинство водителей на машине выполняют доработки, чтобы была возможность использовать лебедку спереди и сзади. Механизм будет находиться в багажнике, сохраняя свою работоспособность, и устанавливаться в случае необходимости.


Выбирая лебедку, водитель должен учитывать характеристики машины. Ведь не каждая заводская модель подойдет к определенному транспортному средству.

Лебедка на УАЗ своими руками: Основные нюансы монтажа

Как грамотно установить лебедку на УАЗ? Тонкости правильного монтажа.

Автомобильная лебедка — незаменимое приспособление для тех, кто часто ездит по бездорожью. Хорошая автоматическая или механическая лебедка на УАЗ способна выручить в сложных ситуациях и помочь преодолеть возникающие в пути трудности. В специализированных магазинах можно отыскать десятки таких конструкций, однако их можно сделать и самостоятельно.

Самодельные электрические системы

Зачастую в качестве двигателей самодельных электролебедок на УАЗ используются переделанные генераторы от тракторов и различной грузовой техники, стартеры автомобилей, электродвигатели.

Учтите, что электрическая лебедка должна питаться от 12 вольт. Только в данном случае ее можно будет без проблем подключить к электрооборудованию УАЗа. Электропривод конструкции обязан обладать большой силой, высоким крутящим моментом и потреблять минимум тока. Также важно, чтобы площадка под лебедку была прочной. Это касается не только «буханок», но и любых других автомобилей.

Механические конструкции

Самодельные механические лебедки, как и фабричные модели, не оснащаются движками. Вместо мотора их приводит в движение физическая сила человека. В определенной степени мощность таких лебедок зависит от длины их рычага.

Рассчитываем тяговое усиление

Чтобы самодельная лебедка была эффективной, при ее изготовлении важно принять во внимание такой параметр, как тяговая сила. Рассчитать его несложно. Допустим, что «буханка» с водителем весит 2000 килограммов. Чтобы вычислить необходимое тяговое усилие лебедки, данный параметр нужно умножить на 1.15 – коэффициент утяжеления условий.

Важные нюансы монтажа

  1. Грамотная установка лебедки своими руками предполагает тщательную подготовку площадки. Но перед этим нужно определиться, где именно лучше установить конструкцию – спереди или сзади. В качестве площадки можно использовать кусок швеллера, который обязан идеально «встать» в автомобильную раму. Его рекомендуемые параметры: ширина – 240 мм, длина – 1 м, толщина – 6 мм, высота – 90 мм.
  2. Монтируется лебедка на болты. Располагать ее нужно не под углом, а прямо, в противном случае при вытягивании автомобиля агрегат может сломаться. Блок соленоидов разумно убрать под капот или в салон. Второй вариант более предпочтителен. Ведь блок, находясь в салоне, не будет замерзать или подвергаться воздействию влаги.
  3. Если вы используете не самодельную, а фабричную лебедку для УАЗ, замените ее штатный генератор на движок от автобуса «Бычок». В этом случае вы сможете быстро вытаскивать транспортное средство из ям и грязи, не «сажая» аккумулятор.

Порядок установки лебедки (на примере UAZ Patriot)

Монтируя лебедку на UAZ Patriot, нужно отсоединить провода от противотуманных фар, снять кенгурятник (если он установлен), бампер и решетку радиатора. На швеллере следует разметить площадку под лебедку и выпилить ее. После этого не забудьте выполнить примерку деталей, ведь расчеты не всегда идеально совпадают с настоящим положением дел.

Под крепеж лебедки следует просверлить отверстия на площадке. Чтобы выполнить более точное позиционирование, прикрученную площадку следует просверлить под 4 болта. После этого можно проделать отверстия под крепеж роликов, установить их и подготовить отверстия для троса. Если все выполнено правильно, приступайте к покраске швеллера специальным спреем. Когда металл высохнет, к раме можно привинтить площадку, установить лебедку, подсоединить блок соленоидов и провода.

Установите каркас бампера. Случается, что это мешают сделать его горизонтальные трубки (если в расчеты вкралась ошибка). В данной ситуации достаточно срезать мешающую трубку и усилить каркас, вварив в него 2 отрезка трубы соответствующего размера.

На завершающем этапе нужно прорезать в бампере отверстия под ролики и прикрутить его к каркасу. После этого остается только подключить провода к противотуманным фарам и парктронику, установить кенгурятник и прикрутить номерной знак.

Как сделать лебедку из стартера (3 действенных шага)

Как сделать лебедку из стартера

Вы же не хотите, чтобы ваш первый год поездки был испорчен в грязной ловушке, не так ли? Болотистая неразбериха, прервавшая ваше радостное путешествие, станет трагедией!

Этот тип сценария является дружеским напоминанием для многих людей. Все может стать более управляемым с лебедкой на вашей стороне. Их можно найти в супермаркетах или сделать своими руками.

Это довольно простой процесс, и есть несколько способов сделать его с нуля. Наиболее распространенный процесс – сделать Стартер с приводом от лебедки .

Для вашего удобства мы узнаем как сделать лебедку из стартера и какие виды бывают.

Типы автомобильных лебедок

Существуют разные виды автомобильных лебедок. Здесь мы поговорим о трех основных типах автомобильных лебедок.

Электрические лебедки

Этот тип лебедки используется чаще всего. Две батареи питают их. Одна батарея от самого автомобиля, а другая не зависит от автомобильного аккумулятора. Использование электрической лебедки не повлияет на другие функции вашего автомобиля.

Электрические лебедки, такие как Zeak 3500lbs, являются одними из самых доступных на рынке.

Механическая лебедка

Это самая простая форма действия. Механические лебедки, такие как Mile Marker 77-50112BW, приводятся в движение исключительно человеческой силой и другими вспомогательными формами энергии. Они подразделяются на три типа.

  • Механическая барабанная лебедка

Эти лебедки питаются от работающих двигателей. Они тянут больше энергии, чем любая электрическая лебедка.

Механические барабаны не имеют связи с прикрепленной передачей или нет. Они могут бесперебойно работать при работающем двигателе.

  • Механическая лебедка на шпиле

Лебедки на шпиле имеют некоторое сходство с барабанными лебедками. В отличие от барабанных лебедок, лебедки с механическим шпилем имеют удлиненную часть, закрывающую канат.

Однако механический шпиндель передает мощность от коленчатого вала через устройство, называемое кулачковой муфтой.

  • Механическая ручная лебедка

Это лебедки, работающие исключительно на физической силе. Он сделан из каната, удерживаемого и ослабляемого последовательностью зажимов.

Также есть переносная лебедка, тоже механическая, и работает от движущей силы. Для их крепления используются двигатели бензопилы, и они не зависят от транспорта, к которому они прикреплены.

Гибридная лебедка

Наш следующий тип лебедки не оставит вас равнодушными. Он более эффективен, мощен и имеет очень низкий бюджет.

Многие делают гибридные лебедки из запчастей старых автомобилей. Гибридные лебедки подключаются к вашему транспорту, а затем приводятся в движение гидравлическим насосом или двигателем.

Гидравлическая барабанная лебедка

Вам нужны лебедки, которые могут работать в воде? Гидравлическая барабанная лебедка – именно то, что вам нужно.

Приводит мощность от работающего двигателя с помощью гидравлических насосов. Поскольку гидравлические барабанные лебедки получают энергию от гидравлических насосов, они полностью функциональны под водой.

Промышленная гидравлическая лебедка Vevor наиболее подходит для этой работы. Он весит 15 000 фунтов и может тянуть почти все.

Это типы автомобильных лебедок, которые вы можете иметь под рукой. Однако наиболее распространены лебедки с приводом от стартера и механические лебедки с ручным приводом.

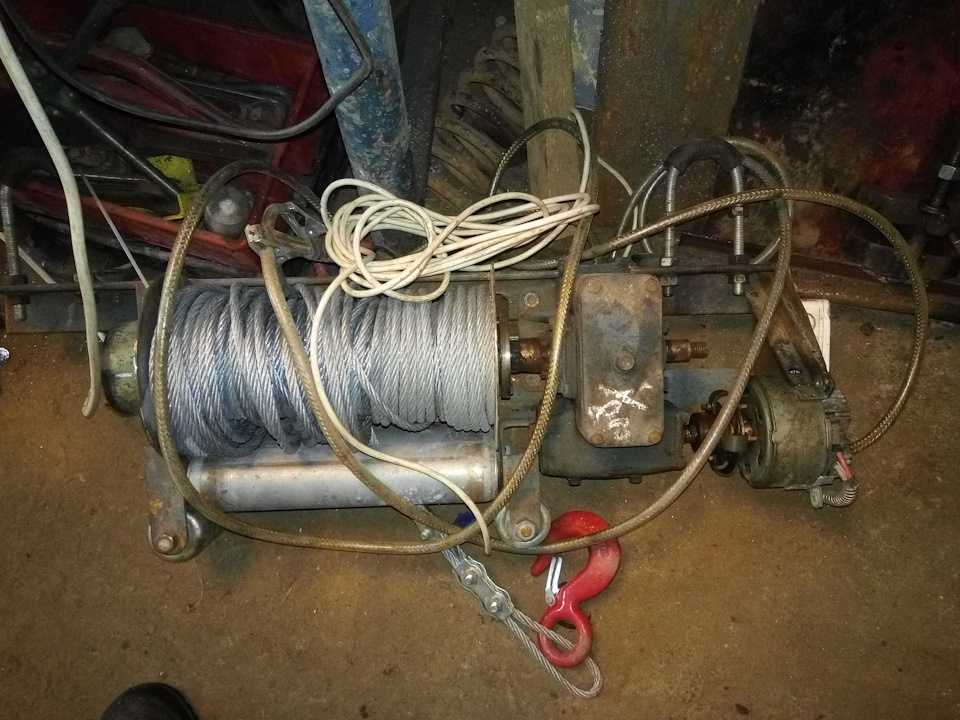

Как сделать лебедку из стартера (электрическая лебедка своими руками)

Самодельную лебедку сделать несложно, если разобраться в деталях.

Вам потребуется:

  • Drum ( with 4-5 mm thick cheek made from a pipe
  • Gear and gearbox
  • 12V Starter
  • Welding machine
  • Metal Sheet
  • Cable and wiring
  • Other measuring instruments

Шаг 1. Создайте платформу

Подготовьте платформу, на которой вы сможете выполнять все задачи. Поместите все структурные компоненты поверх листа, чтобы начать работу.

Шаг 2: Соединение деталей

Следующая часть включает установку соединения между барабаном и коробкой передач. Первичный вал шестерни нужно смотреть вверх.

Далее вам нужно соединить коробку передач со стартером. Посмотрите это видео, чтобы получить подробное описание процесса.

Шаг 3. Подсоединение шестерни

Последний шаг заканчивается установкой шестерни на коробку передач. Если вы не можете справиться с зубчатым колесом, вы можете выполнить работу и с венцом маховика. Он используется для размещения всей проводки.

Теперь ваша самодельная лебедка готова к работе.

Примечание: Во избежание дополнительных затрат мы рекомендуем использовать автомобильный стартер. Это и оптимально, и бюджетно одновременно.

Однако, если обычные лебедки слишком велики для вас и вы предпочитаете ручную мини-лебедку, вы можете следовать этому руководству.

Самодельная мини-лебедка имеет разумные размеры и удобна для транспортировки. В целом не плохой вариант.

Часто задаваемые вопросы (FAQ)

Нужен ли моей лебедке автоматический выключатель?

Нет. Лебедкам не нужны автоматические выключатели или какие-либо переключатели. Однако производители могут включать автоматические выключатели с лебедкой, если считают, что это необходимо. Сообщений о возгорании какой-либо лебедки не поступало.

Можно ли использовать электрические лебедки вручную?

Да, электрические лебедки можно использовать вручную. Поместите ручку лебедки на пустую лебедку. При этом он автоматически отключит электродвигатель. Теперь вы можете запустить его как ручную лебедку в случае отключения электроэнергии.

Лебедка должна тянуть сверху или снизу?

Лебедку всегда следует тянуть снизу. Вытягивание лебедки сверху увеличивает риск поломки и разрывов, а также создает дополнительную нагрузку и может привести к блокировке конусного тормоза.

Нужна ли мне монтажная пластина для моей лебедки?

Да, для установки лебедки вам понадобится монтажная пластина. Некоторые монтажные пластины специально изготовлены для лебедки.

Заключительные слова

Обучение тому, как сделать лебедку из стартера всегда пригодится, когда вы попадете в неприятную ситуацию с вашим квадроциклом или грузовиком.

Однако изготовление лебедки из стартера является наиболее распространенным методом из-за доступности материалов. Вы все еще можете выбрать другие типы лебедок. Все дело в том, какие типы лебедок вам удобны.
