Как сделать лебедку своими руками и какие виды лебедок бывают

Лебёдка – очень нужный и даже необходимый в ряде случаев инструмент. Разработанное для передвижения и перемещения тяжёлых грузов устройство стало незаменимым и для внедорожников в ненастную погоду. Для легковых авто, как правило, достаточно обычного домкрата, но случаются ситуации, когда и лебёдка не помешала бы. В экстренных ситуациях можно соорудить её самостоятельно.

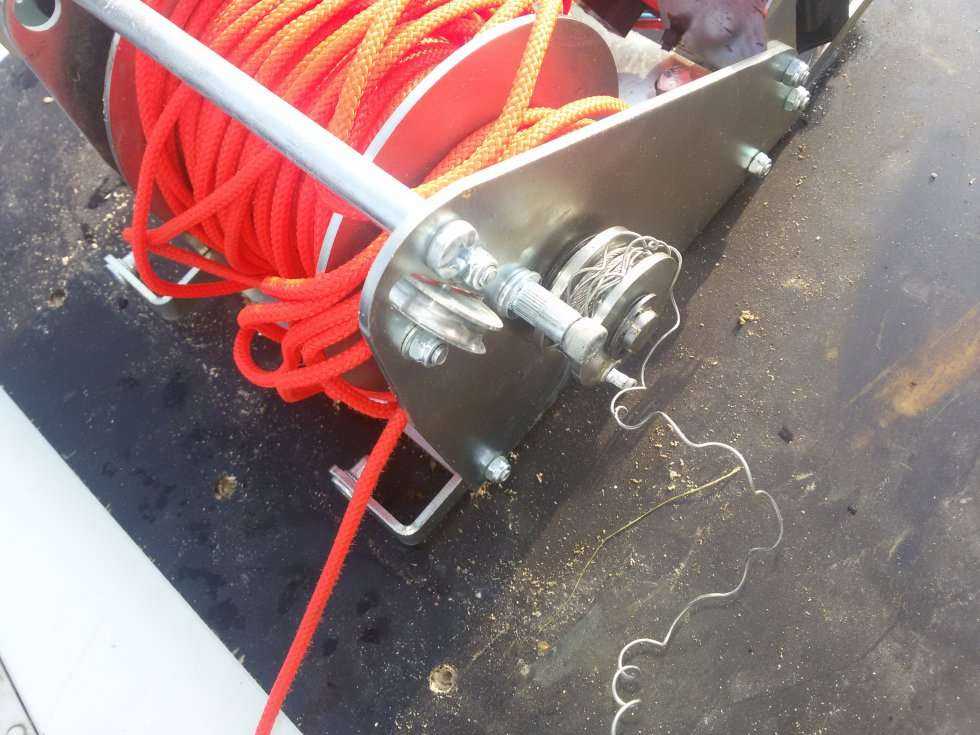

Лебёдка своими руками

Лебёдка сама по себе представляет довольно простую конструкцию и её легко изготовить из подручных материалов, что сэкономит деньги, пока вы не купили полноценное устройство. Соорудить можно электрический и ручной вариант инструмента.

Проще и быстрее всего изготовить лебедку можно из троса и трубы. Для этого необходимо вбить в землю ось и надеть на неё трубу с закреплённым тросом. Далее под нижний виток троса подсунуть рычаг любого происхождения, с помощью которого можно осуществлять наматывание троса на трубу.

Для электроверсии понадобится рукоятка для вращения или стартерный мотор от советского автомобиля в качестве силового агрегата. Хотя он не особо мощный, но функцию подъемника выполнить вполне сможет. Присматривая редуктор лучше остановиться на советской электродрели с придаточным числом одного к двадцати. Понадобится так же вал с шестерней, подшипники, две пластины из металла. В качестве барабана можно использовать кусок трубы. Необходимые расходники в виде болтов, гаек, листового материала тоже нужно предусмотреть. Для работы с этими запчастями понадобится болгарка, разводной ключ и сварочный агрегат.

• Соединение редуктора с мотором (или рукоятью)
• Создание барабана. Две круглые металлические пластины с отверстиями по центру привариваются к концам металлической трубы, внутри которой вложен вал с шестернёй. Таким образом получается некая катушка.
• Ещё две пластины квадратной формы, диагональю не менее окружности получившейся катушки, оснащаются по центру подшипниками, на которые надевается катушка.
• Квадратные пластины послужат корпусом. Просверленные по углам, они стягиваются длинными болтами.
• Стартер устанавливается так, чтобы произошло сцепление с шестерней вала. Работы аппарата можно производить от пульта, либо от простой кнопки.

Необходимо понимать, что самодельные лебёдки не смогут полностью заменить профессионального инструмента, который вы можете заказать в «ПК СКиТ».

Ручная или барабанная?

Выбирая себе лебёдку, необходимо представлять функции, для которых она понадобилась. Барабанные больше подойдут для несложных работ. Все операции с ним проводятся на уровне человеческого роста и созданы для увеличения тяги.

Ручные лебёдки используются в труднодоступных местах. С их помощью облегчается проведение бытовых, ремонтных монтажных работ. Компактность инструмента позволяет постоянно возить его с собой.

Хай джек

Новое поколение реечных домкратов Хай Джек во многом упрощают жизнь владельцам внедорожников. Поменять, колесо, вытащить автомобиль из трясины, оттащить поваленные деревья – всё возможно, если при себе есть такой домкрат. Такой инструмент обладает целым рядом качественных показателей, среди которых: высокая грузоподъемность и универсальность. Универсален Хай Джек тем, что использовать его можно как домкрат и как лебедку.

Производители предлагают дополнительные комплекты к домкрату, среди которых есть и лебёдочный. Такой набор дополнен отрезками цепи с крюками и перехватами, стропом и перчатками. Благодаря технологии хай джек, сдвинуть или поднять тяжёлые предметы с его помощью можно даже в самых затруднённых условиях.

как сделать своими руками, пошаговая инструкция с фото

Лебедка для гаража является устройством, предназначенным для того, чтобы упрощать перемещение габаритных предметов. Принцип ее работы основывается на правиле рычага. Прикладывая усилие к рукояти, возможно осуществлять поднятие и перемещение грузов большой массы. Лебедка для гаража может работать как от ручного привода, так и от электропривода.

Ременные передачи не используются, так как ремень может проскальзывать.

Содержание

• 1 Виды лебедок
  • 1.1 Шестеренчатые
  • 1.2 Червячные
  • 1.3 Цепные
• 2 Обзор лучших производителей
• 3 Лебедка своими руками
• 4 Что понадобится
• 5 Блок для работы лебедки
• 6 Простой вариант для гаража
• 7 Как сделать более сложный и надежный вариант

Виды лебедок

Лебедка включает в себя барабан/шкив для каната, приводной агрегат, тормоз и станину. Устройства могут перемещать груз горизонтально либо поднимать вверх. По методу монтажа они подразделяются на стационарные и переносные. Если классифицировать оборудование по конструкции, можно выделить 3 его типа: шестеренчатое, червячное, цепное.

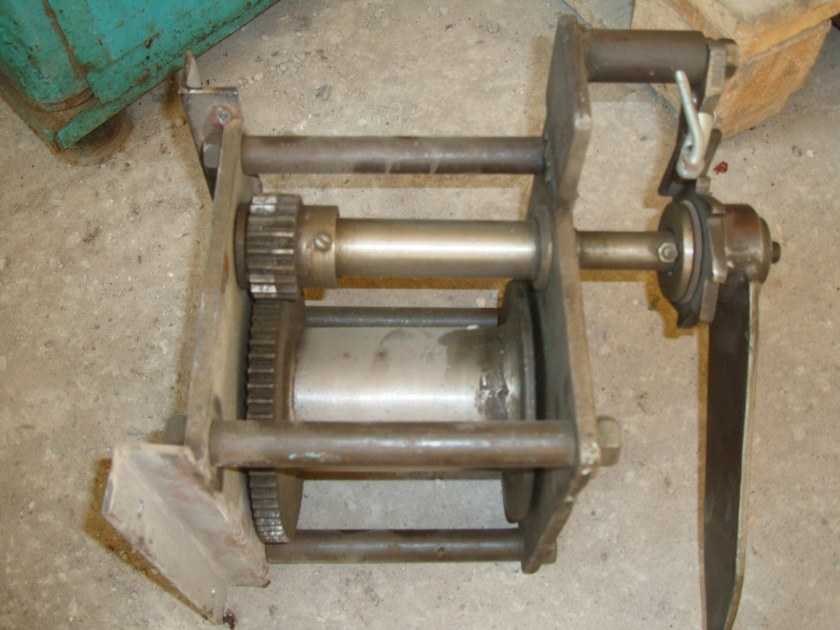

Шестеренчатые

Считаются самыми распространенными. Функционируют за счет усилия оператора. Делятся на одно- и многоскоростные. Лебедки первого типа представляют собой барабан, на котором закреплены основная и ведущая шестерни. Многоскоростные устройства состоят из минимум 2 пар шестерен, что позволяет перемещать более тяжелые грузы.

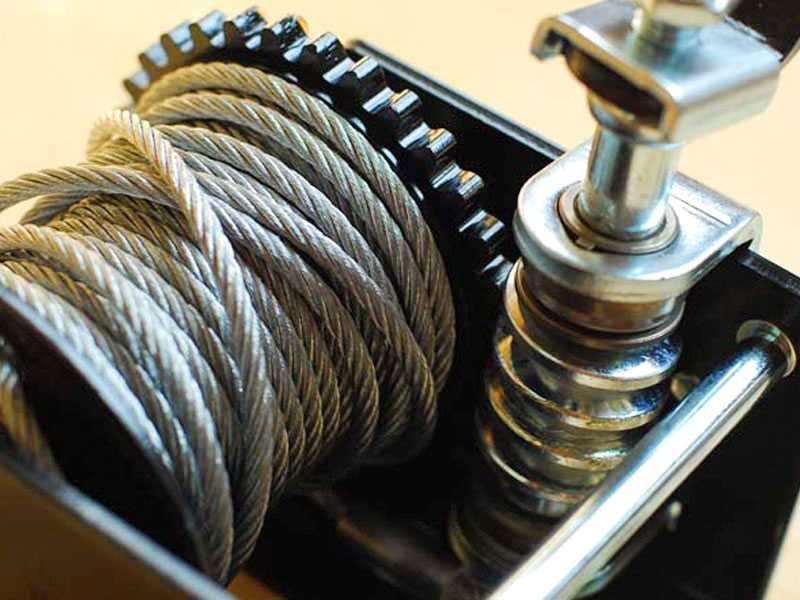

Червячные

Состоят из винтовой шестеренки, которая вращает основную, зафиксированную на барабане. Валы располагаются под углом девяносто градусов к земной поверхности. Основным плюсом подобного оборудования считается высокий индекс усиления, что делает работу эффективнее. К минусам возможно причислить повышенную нагрузку на передачу.

Цепные

Конструктивно цепные лебедки основаны на цепной передаче, напоминающей ту, которой оснащаются велосипеды. Подобное устройство возможно сделать своими руками.

Обзор лучших производителей

Для использования в бытовых условиях оптимальными считаются следующие модели:

1. «Спрут-9000» – способна перемещать крупногабаритные грузы большого веса.
2. Master Winch MW X8288 – скоростная лебедка с тросом большой длины.
3. «Сорокин» 1.1 т на ATV – устройство считается одним из самых дешевых в своем классе.

Профессионалы отдают предпочтение таким устройствам:

1. Bison 20 – высокомощная лебедка на гидравлике.
2. COMEUP Seal Gen2 9.5 s – устройство с тросом из синтетики.
3. Master Winch MW X18000 24V – позволяет перемещать даже очень тяжелые грузы.

Лебедка своими руками

Если вы решили сделать устройство собственноручно, вам нужно помнить, что оно обязательно должно быть оснащено тормозом или специальной рукоятью, выполняющей, кроме всего прочего, функцию останова. Это позволит безопасно проводить работы по перемещению грузов.

Что понадобится

Для сбора потребуются такие материалы:

• маленький кусок трубы;
• рычаг;
• ось вращения;
• трос.

Блок для работы лебедки

Блок полиспаста предназначается для того, чтобы усиливать тягу. Он обеспечивает двукратное усиление тяги. При этом скорость перемещения снижается в два раза. Полиспаст оптимален, если нужно менять направление перемещения груза.

Простой вариант для гаража

Прежде всего, в землю вставляется ось вращения (допускается использование лома, лопаты), на которую устанавливается кусок трубы. На тросе создается петля, и фиксируется на оси вращения так, чтобы, поворачиваясь, трос закручивался вокруг оси. Другой конец троса будет прицепляться к грузу, который требуется переместить. После монтажа рычага (можно использовать монтировку), которым будет осуществляться вращение, созданную конструкцию можно применять по назначению.

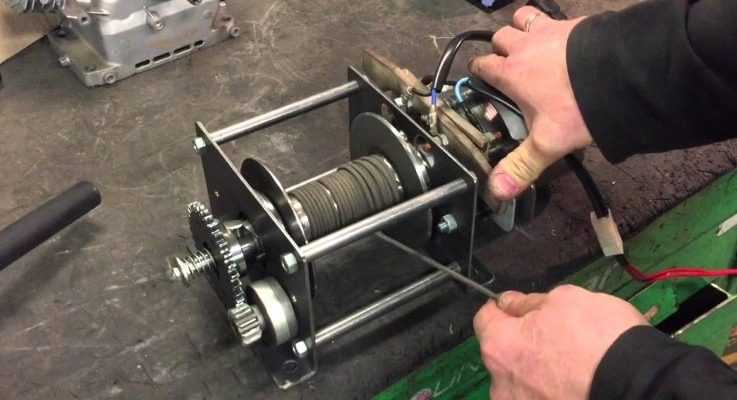

Как сделать более сложный и надежный вариант

Ручная лебедка способна справиться не с каждым грузом. Улучшенным ее вариантом считается устройство с электрическим приводом. Оно работает на электромоторе, существенно упрощающим процедуру передвижения груза.

Алгоритм изготовления электролебедки следующий:

1. Изготовление платформы. Для этого потребуются металлический профиль и пластинка из стали, имеющая толщину от четырех до пяти миллиметров. Они соединяются посредством сварочного аппарата, электродом диаметром 3 миллиметра. Вместо сварки можно применять болтовое соединение.
2. Обработка сварочных швов кругом для шлифования. Это позволяет устранить окалины и притупить кромки.
3. Проверка прочностных показателей сделанной рамы.
4. Изготовление катушки для намотки троса. Для этого потребуются 2 металлические пластинки и несколько шпилек с резьбой на обоих концах.
5. Подготовка трубчатых втулок для скрытия резьбы.
6. Создание крепления для звездочки, по которой будет перемещаться цепь.
7. Закрепление 2 дисков на валу, закрепление ступиц посредством болтового соединения. Это позволит лебедке равномерно вращаться.
8. Покупка маленького мотора, который позволит барабану вращаться.
9. Насадка второй звездочки на вал двигателя.

• Грунтовка и покраска всех элементов, которые подвержены коррозийному воздействию.
• Установка основных компонентов на платформу, разметка мест их фиксации. Двигатель нужно закреплять на салазках.
• Сверление пазов для крепежных компонентов посредством электродрели.
• Установка съемных колес для перемещения лебедки.
• Создание кожуха для защиты катушки.

Лебедку для гаража также возможно сделать из:

1. Автомобильного стартера. Тут вместо мотора устанавливается стартер, а также планетарный редуктор с движка для «Жигулей».
2. Трещетки. Здесь используется червячный агрегат, входящий в систему тормозов грузовиков.
3. Мотоцикла. Мотоциклетный мотор устанавливается на раму. Ведущая звездочка закрепляется на вале движка, а ведомая – на барабане.

Благодаря собственноручно сделанной лебедке автомобилист может существенно упростить процедуру перемещения предметов в гаражном помещении. Подобное устройство пригодится как при ремонте авто, так и при вытягивании застрявшего в грунте автомобиля.

Комплект переднего бампера для грузовиков/внедорожников Classic Aftermarket — бамперы MOVE

Настройте свой комплект бампера серии Classic, включив в него вырезы для отверстий под фары в крыле, вырез для центральной световой балки или монтажную пластину для лебедки. Каждый комплект бамперов изготавливается по индивидуальному заказу, чтобы соответствовать вашему конкретному грузовику или внедорожнику. 3/16-дюймовая сталь США, вырезанная лазером для вашего автомобиля. Поставляется в виде необработанных неокрашенных стальных деталей.

Начиная с был $ 530,00 $495.00

Ваша сумма:

Итого:

Выберите свой грузовик

Недоступно для вашей сборки.

Заполните форму ниже, и мы сообщим вам, как только она будет запущена. Сообщите мне

Варианты бампера

Классические отверстия для фонарей крыла

Нет световых отверстий – $0. 00 1 комплект квадратных световых отверстий – 30 долларов США. 2 комплекта квадратных световых отверстий – 55 долларов США.

Отверстия для центрального светильника Classic

Нет световой полосы – $0.00 Вырезанная 20-дюймовая световая полоса – 30 долларов США. Вырезанная 30-дюймовая световая полоса – 55 долларов США.

Классическое обновление для бездорожья

Нет – 0,00 долларов США Обновление для бездорожья — $155.00 Внедорожник + крепление для лебедки – 185,00 долларов США.

Размещение логотипа

Стандарт – $0.00 Внизу справа — $50.00 Горы – $50.00 Рога – $50. 00 Флаг США — 50 долларов. Рыба – $50.00 Рога – $50.00 Военные – 50 долларов США. Звезды – $50.00 Бабочка – $50.00 Круги – $50.00 Форма ЕМТ – 50 долларов США. Дизайн ЕМТ – 50 долларов США. Форма огня – 50 долларов США. Огненный дизайн — $50.00 Полицейская форма – 50 долларов США. Полицейский дизайн — $50.00

Это набор для самостоятельного изготовления бампера. Для сборки требуется сварка.

• Комплект бампера Classic, который можно сварить самостоятельно, изготовлен из стального листа толщиной 3/16 дюйма
.
• Включает ½-дюймовые плоские крюки с отверстием 1 дюйм
• Добавьте дополнительный вырез для световой полосы 20 или 30 дюймов, чтобы он подходил к вашей световой полосе.
• Измените внешний вид своего переднего бампера, добавив 1 или 2 квадратных отверстия для фонарей с каждой стороны. Идеально подходит для добавления светодиодных стручков к переднему бамперу.
• Дополнительное обновление для бездорожья (без крепления лебедки), которое включает в себя 1/4-дюймовую модернизированную центральную секцию, 1/4-дюймовые крепления рамы и 3/4-дюймовые скобы с плоской вилкой 3/4 дюйма с отверстием 1,5 “X 2,25” для нескольких навесных приспособлений ( буксирные ремни, цепи, крюки).
• Дополнительный апгрейд для бездорожья + крепление для лебедки включает специальный готовый к лебедке центр, сделанный из 1/4-дюймовой пластины, и включает приварную монтажную пластину для вашей лебедки. В этом варианте логотип MOVE Bumpers становится меньше и перемещается в центр, а по бокам логотипа вырезаются дополнительные отверстия для потока воздуха.

• Возможность переместить логотип в правый нижний угол бампера (несовместимо с креплением для лебедки Offroad Upgrade)

Комплект переднего бампера Classic ~ 110 фунтов

Комплект переднего бампера Offroad Classic ~ 120 фунтов

Необработанная сталь, произведенная в США.

Отверстия для фонарей в крыльях соответствуют нашим стандартным светодиодным кубическим фонарям размером 3 x 3 дюйма. Некоторые клиенты использовали лебедку большего размера (10000+ фунтов), и это может быть возможно в зависимости от вашего грузовика/внедорожника. Свяжитесь с нами, если вам нужна дополнительная информация о размерах лебедки в классическом комплекте переднего бампера.

Классический комплект переднего бампера включает в себя все детали, специально вырезанные для вашего грузовика/внедорожника, включая основные детали, крепления на раму, детали отделки и крюки с вилками. Вы будете использовать свои собственные заводские болты для крепления переднего бампера к вашему автомобилю после того, как комплект бампера будет приварен.

Обновление для бездорожья включает в себя центральную часть 1/4 дюйма, крепления рамы 1/4 дюйма и крюки с проушинами толщиной 3/4 дюйма. с монтажной пластиной для лебедки 1/4 дюйма и логотипом MOVE меньшего размера. Кроме того, сверху добавлены дополнительные отверстия для потока воздуха, чтобы обеспечить поступление достаточного количества воздуха в ваш грузовик.

Включены инструкции по сварке этого конкретного комплекта переднего бампера вместе с монтажными изображениями для конкретного автомобиля.

Добавлено в корзину

Товар добавлен в корзину!

Вы успешно добавили товар(ы) в корзину. Вот еще несколько вариантов, которые могут понадобиться для вашего бампера.

Перейти в корзину Продолжить покупки

LED Cube Pod Lights + жгут проводов

Начиная с

143,99 $

1 пара прожекторов + жгут проводов ярко-белого цвета — $143,99 1 пара прожектора + жгут проводов золотисто-янтарного цвета — $143,99 1 пара точечного луча + жгут проводов ярко-белого цвета — $143,99 1 пара точечного луча + жгут проводов золотисто-янтарного цвета — $143,99

Двухрядные светодиодные полосы + подвеска

Начиная с

199,99 $

20-дюймовая двухрядная световая панель — SpotFlood Combo — 19040 люмен ярко-белого цвета — $319,99 20-дюймовая двухрядная световая панель — SpotFlood Combo — 19040 люмен, золотой янтарь — $319,99 30-дюймовая двухрядная световая панель — SpotFlood Combo — 28560 люмен ярко-белого цвета — $399,99 30-дюймовая двухрядная световая панель — SpotFlood Combo — 28560 люменов, золотой янтарь — $399,99 10-дюймовая двухрядная световая панель — SpotFlood Combo — 9520 люмен ярко-белого цвета — $199,99 10-дюймовая двухрядная световая панель — SpotFlood Combo — 9520 люмен, золотой янтарь — $199,99 40-дюймовая двухрядная световая панель — SpotFlood Combo — 38080 люмен ярко-белого цвета — $519,99 50-дюймовая двухрядная световая панель — SpotFlood Combo — 47 600 люмен ярко-белого цвета — $599,99 50-дюймовая двухрядная световая панель — SpotFlood Combo — 47 600 люмен, золотой янтарь — $599,99

Металлические значки

Начиная с

16,99 $

ДВИЖЕНИЕ (Необработанная сталь) — 16,9 долларов США. 9 Американский флаг (необработанная сталь) — 16,99 долларов. Сварочный свинец (необработанная сталь) – 16,99 долларов США. Горная сцена (Raw Steel) — 16,99 долларов.

Металлическая опорная пластина

Начиная с

10,00 $

Название по умолчанию — 10 долларов США.

Пошаговое руководство

Изреель



Ваш грузовик — ваш лучший друг, когда дело доходит до полезности, поэтому он заслуживает некоторых улучшений и дополнительных аксессуаров. От отдыха на бездорожье до коммунальных работ, вашему грузовику предстоит выполнять тяжелую работу. Ваш грузовик всегда должен быть в отличной форме, особенно для коммунальных работ. Риск того, что он сломается или застрянет при выполнении каких-либо внедорожных или коммунальных работ, велик. Если ваш грузовик сломается, вы пропустите целый рабочий день.

Лебедка поможет вам улучшить рабочие характеристики и эффективность вашего грузовика по низкой цене. В какой-то момент, независимо от того, используется ли грузовик для коммунальных или внедорожных развлекательных мероприятий, вы застрянете. Хотя есть ситуации, когда вы можете позвать на помощь, они могут занять слишком много времени, особенно в дикой местности. Лебедки особенно помогают выпутываться из трудных ситуаций. Они не только выручат вас из трудных ситуаций, но и могут быть использованы в служебных целях.

Краткий обзор

Что такое лебедка и как она работает?

Лебедка — это устройство, которое используется для буксировки или подъема. Обычно он состоит из каната, барабана, двигателя и зубчатой ​​передачи. Лебедки используются уже давно. Они используются для буксировки или подъема тяжелых предметов, и они могут быть особенно полезны, когда вы застряли.

Лебедка состоит из различных частей, которые работают вместе. Основные части лебедки:

• Трос/трос: Лебедки всегда поставляются с цепью или стальной проволокой, намотанной на барабан. Длина провода может составлять от 9 метров до 36 метров в длину.
• Барабан : Барабан представляет собой горизонтальный цилиндр, который аккуратно удерживает проволоку вокруг себя и предотвращает ее запутывание. Барабан вращается при наматывании и разматывании проволоки.
• Двигатель: Двигатель приводит в действие всю лебедку. Существуют разные модели мотора, они могут быть как электрическими, так и гидравлическими. Есть и ручные моторы, но они долго работают.
• Корпус редуктора и зубчатая передача: Эта часть лебедки преобразует мощность, получаемую от двигателя, в тяговое движение. Это дает движения, которые тянут или поднимают объект.

Нужна ли мне лебедка для моего грузовика?

Ваш грузовик способен справляться с задачами по бездорожью, но при длительном использовании он может начать изнашиваться. Лебедка может помочь вам уменьшить износ вашего грузовика, заставив его выполнять задачи с помощью лебедки. Вот некоторые преимущества наличия лебедки для вашего грузовика.

1. Отдых : Лебедка, несомненно, может быть полезна для вашего отдыха, например, для поездок по бездорожью. Тяжелый грузовик, безусловно, может справиться с пересеченной местностью, но могут быть и непредсказуемые или скользкие местности. На этих участках ваш автомобиль может глубже зарыться в грязь или песок, и лебедка может помочь вам избежать этого. Лебедка может помочь вам закрепиться в любом устойчивом положении, чтобы вы могли держаться за нее, пока выбираетесь.
2. Полезность: Лебедки могут не только спасти вас в трудных ситуациях, но также могут быть использованы для удобства. Их можно использовать для перевозки тяжелых грузов, таких как бревна и кустарники.
3. Спасение других: С помощью лебедки вы можете поднять не только себя, но и других. Вы также можете использовать лебедку для буксировки чужих транспортных средств.

Какую лебедку купить для моего грузовика?

Учтите, что для разных моделей автомобилей существуют разные типы лебедок. Некоторые лебедки приводятся в действие электродвигателями, а некоторые – гидравлическим приводом. Поэтому подумайте, какие факторы связаны с вашим грузовиком и вашим предполагаемым использованием.

Вот несколько рекомендаций с нашей стороны, чтобы выбрать лучшую лебедку для вашего грузовика.

1. WARN 26502 M8000 Series Electric 12V Winch
2. WARN 68801 16.5ti Series Electric 12V Heavyweight Thermometric Winch
3. WARN 17801 M12000 Series Electric 12V Heavyweight Winch
4. WARN 97720 M12-S Electric 12V Heavyweight Winch

Mounting Your Winch

Теперь, когда вы выбрали лебедку для своего грузовика, пришло время узнать, как ее установить. Попросить кого-нибудь установить его для вас может быть дорого, поэтому вот несколько руководств по установке его самостоятельно.

Безопасность: Самое важное перед установкой любой лебедки – это безопасность. Вот несколько советов, которые обеспечат вашу безопасность. Дополнительные сведения о советах по безопасности и мерах предосторожности см. в этом руководстве.

• Содержите территорию в чистоте : Перед началом любой работы убедитесь в чистоте территории, поскольку вокруг могут лежать какие-либо предметы, которые могут представлять опасность.
• Наденьте перчатки : Вы собираетесь работать с тяжелым оборудованием, и ваши руки могут за что-то зацепиться. Поэтому наденьте перчатки, чтобы защитить себя, если произойдут какие-либо ошибки.
• Не носить свободную одежду : Не носить свободную одежду. Они могут попасть в движущиеся части лебедки и нанести травмы.

Выберите монтажную пластину: Вам необходимо приобрести монтажную пластину для вашего автомобиля. Грузовики обычно не поставляются со встроенной монтажной пластиной для лебедки.

• Выберите монтажную пластину, предназначенную для вашего автомобиля.
• Монтажная пластина должна иметь характеристики, способные выдержать тяговое усилие лебедки, которую вы собираетесь установить.
• Убедитесь, что монтажная пластина подходит по размеру.

Крепление Монтажная пластина: Выровняйте лебедку перпендикулярно центральной линии автомобиля в желаемом месте. Отметьте расположение отверстий в основании лебедки. Затем установите монтажную пластину, надежно закрепив ее болтами .

• Убедитесь, что на пути нет электрических проводов.

Установка лебедки: Просто установите лебедку на монтажную пластину и надежно закрепите болтами. Лебедка должна быть установлена ​​в подходящую стальную монтажную раму с использованием четырех монтажных конфигураций.

• Нога внизу: В этой монтажной конфигурации четыре монтажных отверстия лебедки находятся внизу.
• Нога вперед: В этой монтажной конфигурации четыре монтажных отверстия лебедки обращены вперед.

• Нога вниз ИЛИ вперед: Лебедка может быть установлена ​​либо в положении ногой вниз, либо в положении ногой вперед.
• Нога вперед И нога вниз: Лебедка имеет четыре болта, которые используются для монтажа в положение «нога вперед», и два болта, используемые в положении «нога вниз». Эти лебедки не могут быть установлены только в положении опущенной ногой.

Электрическое соединение

Большинство лебедок, которые продаются на рынке, имеют электрический привод, поэтому этот шаг очень важен. Самый простой способ установки лебедки — установить ее спереди и использовать от автомобильного аккумулятора. Вот пошаговое руководство по подключению лебедки к аккумулятору вашего автомобиля.

1. Подсоедините положительный провод (+), обычно красного цвета, к положительному выводу (+) лебедки
2. Подсоедините отрицательный провод (-), обычно черного или коричневого цвета, к заземляющему выводу лебедки
3. Переместите оба провода спереди в секцию двигателя.
