Легированные и углеродистые стали: Производство легированной стали в Екатеринбурге

alexxlab | 31.08.2018 | 0 | Разное

Содержание

Производство легированной стали в Екатеринбурге

Сталь является одним из самых востребованных материалов, она используется для производства самого разнообразного оборудования, различных металлоконструкций и изделий. Существуют десятки марок сталей, отличающихся своими свойствами, но в целом их можно разделить на две большие группы:

  • углеродистые;
  • легированные.

Углеродистые и легированные стали используются очень широко, каждая из групп обладает своими свойствами. Конкретная марка стали для производства той или иной продукции выбирается, исходя из требуемых характеристик металла.

Углеродистые стали

Основные компоненты таких сталей – железо и углерод, содержание последнего может достигать 2%. Также в состав углеродистых сталей входят марганец, кремний, сера и фосфор. Сера и фосфор – вредные примеси, снижающие качество материала, их содержание не должно быть выше 0,06%.

Углеродистые стали делятся на инструментальные и конструкционные

. Инструментальные стали, по сравнению с конструкционными, обладают большей твердостью, но при этом имеют повышенную хрупкость, особенно после закалки. В названии углеродистых инструментальных сталей присутствует буква «У».

Конструкционные стали более мягкие и пластичные, из них изготавливают различные виды листового и фасонного проката и другие металлические изделия, используемые для строительства, создания различных металлоконструкций.

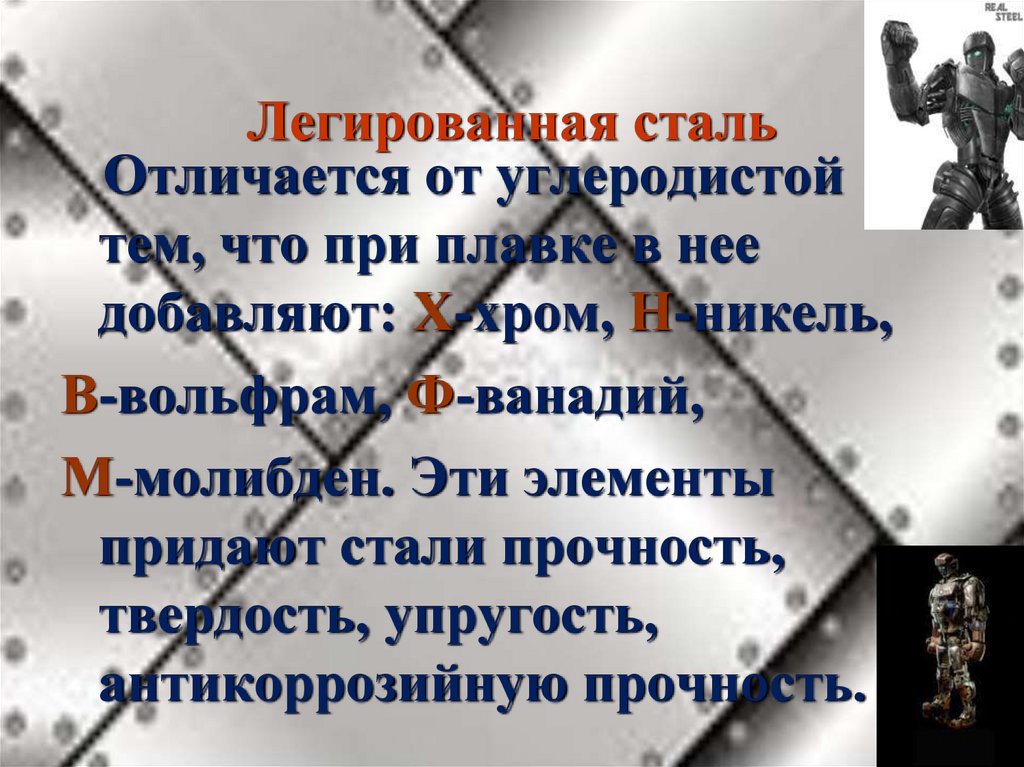

Легированные стали

В состав легированных сталей вводятся специальные добавки, улучшающие их свойства. Конкретные свойства стали напрямую зависят от того, какая используется добавка, легирующая сталь. Могут использоваться такие добавки, как марганец (в название марки стали входит буква «Г»), кремний (С), хром (X), никель (Н), молибден (М) и т.д.

Каждая добавка придает стали свои свойства. Так, марганец придает твердость, кремний – упругость, никель и хром повышают жаростойкость и устойчивость к коррозии, молибден улучшает механические свойства.

Производство легированной стали является очень ответственным процессом, требующим точного соблюдения пропорций компонентов стали и технологии плавки. По назначению выделяют три основных типа легированных сталей:

  • конструкционные;
  • инструментальные;
  • специального назначения.

Кроме того, легированные стали делят на низколегированные (до 2,5% легирующих добавок), среднелегированные (до 10%) и высоколегированные (от 10 до 50%).

Конструкционные низколегированные стали используются для производства особо ответственных конструкционных элементов: мостовых ферм, трубопроводов, строительной арматуры и т.д. Такие стали обладают достаточно высокой прочностью и пластичностью и при этом хорошо свариваются.

Инструментальные легированные стали используются для производства инструментов. Особого внимания в этой группе заслуживают легированные быстрорежущие стали, предназначенные для изготовления режущих инструментов (резцов, сверл, фрез и т. д.), работающих при высоких скоростях. Обычные углеродистые инструментальные стали в таком режиме резки быстро раскаляются и теряют свою прочность. Чтобы придать стали дополнительную прочность, ее легируют такими добавками, как вольфрам, молибден, ванадий, кобальт. В маркировке быстрорежущих сталей присутствует буква «Р».

Легированные стали специального назначения отличаются особыми свойствами и создаются под конкретные сферы использования. К ним можно отнести стали для шарикоподшипников, рессор и пружин, стали с высокой жаростойкостью и коррозионной устойчивостью, уже упомянутые быстрорежущие стали и т.д.

Изготовление изделий из углеродистых и легированных сталей в Екатеринбурге

Учитывая, какой высокой прочностью обладает легированная сталь, изготовление из нее различных изделий является сложной технологической задачей. Наиболее простым и выгодным вариантом является отливка необходимой детали с ее последующей механической обработкой.

Наша компания принимает заказы на изготовление различных изделий из всех марок сталей. Мы работаем с такими материалами, как углеродистые и легированные стали, чугуны, варианты литья – кокильное и по выплавляемым моделям. Гарантируем точное соответствие состава используемых сталей их марке, высокое качество готовых изделий и выгодные расценки.

Вы можете задать любые интересующие Вас вопросы, обратившись по телефонам:
  • 8 (800) 222-79-79 (многоканальный)
  • +7 (343) 345-79-79 (многоканальный)

Легированная сталь: особенности, классификация и характеристики – Метинвест

В век перепроизводства разве что младенец не знает, что существует легированная сталь. Но часто происходит подмена понятий и многие обыватели считают, что единственным достоинством такого материала является его высокая антикоррозионная стойкость. На самом деле, кроме нержавейки, существует колоссальное количество сплавов, содержащих легирующие добавки и имеющих различные механические и эксплуатационные характеристики. Ну а теперь все по порядку.

Легированные стали: определение и классификация

Легированные сплавы имеют сложный состав на основе железа и углерода и содержат различные химические элементы, которые влияют на структурные преобразования металлов на молекулярном уровне. Процентное содержание таких добавок и организация процесса раскисления, легирования и модификации сталей определяют их физико-химические свойства.

Интересный факт. Началом массового производства немагнитных сплавов считается выплавка стали англичанином Робертом Гадфильдом в конце XIX века. Конечно, человечество и раньше знало, что такое легированная сталь, но организовать потоковое производство и оценить все преимущества ее применения люди смогли только в эпоху глобальной индустриализации и, к сожалению, с появлением новых военных технологий. Благодаря высокому сопротивлению износу и ударным нагрузкам сталь Гадфильда вплоть до середины XX века становится наиболее используемым сплавом для производства железнодорожных крестовин, танковых траков, пехотных шлемов и даже тюремных решеток.

Она и сейчас применяется при изготовлении зубьев ковшей экскаваторов и других элементов техники, подвергаемых ударным и истирающим нагрузкам во время их эксплуатации.

Отличия от углеродистых сталей

Любая сталь содержит железо и углерод. Причем содержание последнего может составлять 0,02 – 2,14% и напрямую определяет его свойства и марку. Он повышает твердость и прочность, но при увеличении концентрации снижает пластичность. Увеличивает режущую способность, электрическое сопротивление и коэрцитивную силу. Снижает температуру плавления и плотность.

Обыкновенные углеродистые стали, также как и легированные, могут содержать кремний, марганец, медь, серу, хром, фосфор, водород, азот и алюминий, только их количество значительно ниже. При этом Si и Mn вводятся для улучшения прочностных показателей и физико-химических свойств. Другие вещества попадают в расплавленную сталь из шихты или печных газов и соответственно считаются примесями. Некоторые их них (например, сера и фосфор) являются постоянными вредными примесями. При плавке легированных сталей их свойства формируются счет целенаправленного введения модифицирущих элементов.

Легирующие добавки

Наиболее распространенными элементами, использующимися для улучшения физических, химических и механических свойств стали являются: хром, марганец, никель, кремний, вольфрам, молибден, ванадий, титан, медь, кобальт, алюминий, бор, ниобий, цирконий и другие. Но, несмотря на такой обширный список, все же наиболее используемыми являются лишь несколько из вышеперечисленных элементов.

Таблица 1 – Легирущие добавки

Элемент

Химическое обозначение

Обозначение в маркировке СНГ

Типичное содержание, %

Особенности применения

Марганец

Mn

Г

0,8 – 13

Аустенитобразующее вещество, улучшает прокаливаемость и увеличивает порог жидкотекучести металла. Повышает сопротивление истиранию и ударным нагрузкам.

Кремний

Si

С

0,5 – 14,0

Ферритообразующий компонент. Не влияет на вязкостные свойства, при этом повышает предел прочности и текучести, магнитную проницаемость и электропроводимость. Улучшает пластичность, кислотостойкость и прочностные показатели.

Алюминий

Al

Ю

0,02 – 0,07

Минимизирует процессы старения. Повышает пластичность. Связывает кислород

Фосфор

P

П

0,05 – 0,35

Улучшает антикоррозионные свойства и обрабатываемость. В количестве более 0,03% провоцирует хладноломкость.

Хром

Cr

Х

0,3 – 30

Ферритообразующий компонент. Широко используется как самостоятельный легирующий агент, так и в комплексе с другими веществами. Его введение способствует расширению температурного интервала затвердевания, увеличивает прочность и твердость без изменения показателей пластичности. Содержание 1% улучшает механические свойства. С повышением концентрации хрома до 5% увеличивается теплостойкость, а кислотостойкие и жаропрочные сплавы уже содержат более высокий процент хрома, который может достигать 28%.

Никель

Ni

Н

0,3 – 25

Аустенитообразующий компонент. Улучшает ударную вязкость и термоокислительную стабильность. Повышает прокаливаемость и окалиностойкость.

Молибден

Mo

М

0,2 – 6,5

Значительно повышает показатели твердости, прочности и прокаливаемости. В наибольшей концентрации содержится в жаропрочных и быстрорежущих сталях, а в конструкционных марках его количество обычно не превышает 0,4%.

Вольфрам

W

В

1,0 – 18,0

Карбидообразующая присадка, повышающая пределы прочности и твердости. Вводится в быстрорежущие инструментальные сплавы до 18% и оптимизирует термопрочность и сопротивление ударным нагрузкам.

Ванадий

V

Ф

0,09 – 2,0

Карбидообразующий агент, который увеличивает прочность и повышает вязкость. Ванадийсодержащие сплавы демонстрируют отличную ударную стойкость и инертность к напряжениям, но очень дорого стоят.

Титан

Ti

Т

0,03 – 0,15

Связывая углерод в прочные карбиды, измельчает зерна аустенита и снижает склонность к межкристаллической коррозии. Повышает кислотоустойчивость и, наряду с другими карбидообразующими, способствует самозакалке стали.

Ниобий

Nb

Б

0,01 – 1,5

Сильный карбидообразующий элемент. В нержавеющие сплавы вводится для минимизации межкристаллической коррозии, в марганцовистую – для снижения отпускной хрупкости.

Медь

Cu

Д

0,03 – 4,0

Ее присадка увеличивает предел текучести, пластичность, сопротивляемость коррозионным процессам. В судостроении позволяет эффективно решить проблему обрастания подводной части корпуса водорослями и ракушками.

Бор

B

Р

0,0008 – 0,005

Увеличивает прокаливаемость. Является лучшей альтернативой для замены дорогостоящего молибдена и никеля.

Кобальт

Co

К

5,0 – 30,0

Используется для жаростойких и быстрорежущих марок. Его присадка позволяет режущей плоскости сохранять свои свойства даже при температурах красного каления и защищает конструктивные части теплогенерирующих элементов от окисления при воздействии агрессивных сред и критических температур.

Редко-земельные

металлы (РЗМ)

Ce, La и др.

Ч

0,02 – 0,05

Одновременно выступают дегазаторами и десульфураторами. В значительной мере оптимизирующее влияют на обрабатываемость и физико-механические свойства. Улучшают жидкотекучесть, свариваемость и ковкость.

Сера

S

0,03 – 0,3

Несмотря на то, что наличие серы активизирует процессы ржавления и охручивания стали, она используется в автоматных марках для облегчения станочной обработки.

На заметку. Даже в составе технически чистого железа обязательно присутствуют около 20 химических примесей. Но их суммарное количество не превышает 0,25 процента.

Общая классификация легированных сталей

Она основывается на том, в каком количестве добавка введена в состав сплава, и определяет основные группы, исходя из химической структуры, целевого назначения и уникальных свойств. Таким образом, различают следующие категории.

Классификация стальных сплавов по процентному содержанию всех легирующих компонентов:

  • не более 2,5 % – низколегированные;
  • в интервале от 2,5 до 10,0% – среднелегированные;
  • более 10% – высоколегированные.

Классификация легированных сталей по назначению:

  • конструкционные. Используются для изготовления металлоконструкций, деталей машин, агрегатов и механизмов;
  • инструментальные. Применяются при изготовлении высококачественного мерительного и режущего инструмента и ударо-штамповочной оснастки;
  • с особыми свойствами (жаростойкие, нержавеющие и прочие).

В своей профессиональной деятельности металлурги и инженеры часто прибегают к более широкой номенклатуре. Например, профессионалами используется классификация таких сплавов по их микроструктуре в нормализованном состоянии (перлитные, аустенитные, карбидные и мартенситные) или в равновесном состоянии (доэвтектоидные, эвтектоидные, заэвтектоидные).

Характеристика легированных сталей

Фазовые превращения в твердых растворах железа определяются общими законами взаимной растворимости и межатомных взаимодействий всех элементов, включая углерод и легирующие добавки. Поэтому легированная сталь имеет одновременно схожие и уникальные характеристики:

  • химические: жаростойкость, кислотостойкость, коррозионная стойкость;
  • физические: тепловые, магнитные, электрические;
  • специальные: износостойкость, сопротивляемость ползучести.

Среди преимуществ и достоинств, которыми обладает данный металлопрокат, следует выделить повышенное сопротивление хладостойкости, ударным и пластическим деформациям, улучшенная прокаливаемость, повышенная вязкость. При этом для большинства сплавов, содержащих разное количество легирующих присадок, характерно:

  • наличие остаточного аустенита после закалки;
  • склонность к образованию флокенов;
  • механическая прочность;
  • тугоплавкость.

На заметку. В зависимости от химической природы вводимых элементов легированная сталь изменяет свойства жидкотекучести и поверхностного натяжения. А также снижает температуру плавления следующим образом:

Элемент

Снижение T для 1% элемента в жидком р/р, ˚С

Элемент

Снижение T для 1% элемента в жидком р/р, ˚С

Элемент

Снижение T для 1% элемента в жидком р/р, ˚С

Углерод

90

Кремний

6

Никель

2,9

Сера

40

Фосфор

28

Титан

17

Марганец

1,7

Медь

2,6

Бор

100

Хром

1,8

Молибден

1,5

Вольфрам

1

Алюминий

5

Ванадий

1,3

Кобальт

1,5

Данные таблицы показывают, что по сравнению с малоуглеродистым нелегированным сплавом у высоколегированной марки, содержащей около 50% присадок, температура ликвидуса ниже почти на 100˚С.

Маркировка легированных сплавов и основные марки

В мировой практике используется несколько документов, регламентирующих маркировку легированных сталей. Но в любом случае они все предполагают использование буквенно-цифровых обозначений.

Стандарты стран СНГ

При обозначении легированной конструкционной стали процентная величина массовой доли углерода маркируется первыми двумя цифрами без использования буквенного обозначения. Далее в порядке уменьшения указываются легирующие компоненты и их доля в сплаве в среднем эквиваленте. Буквенные обозначения химических элементов указаны в таблице 1. Легирующие присадки, количество которых менее 1,0% указываются только в расшифрованной номенклатуре, так как обозначение тогда бы приняло очень громоздкий вид.

Учитывая обширный сортамент, также марка стали может включать дополнительные симвноменклатуре, так как обозначение тогда бы приняло очень громоздкий вид. олы, более расширенно описывающие свойства или особенности: А – автоматные, Е – магнитные, Ж – нержавеющие, Р – режущие, Х – хромистые, Ш – шарикоподшипниковые, Э – электротехнические, Я – хромоникелевые. Также маркировка может предполагать исключения от общих правил обозначения. Так в зависимости от химического состава конструкционные сплавы разделяют на качественные и высококачественные. Например, в конце маркировки буква «А» указывает, что сплав является особо чистым в части содержания фосфора и серы, а буква «Ш» относит их к высококачественным.

Маркировка легированных сталей для речного и морского судостроения часто осуществляется в соответствии с ГОСТ 5521-86 и требованиями Международной ассоциации классификационных обществ. Это означает, что такие сплавы классифицируют на категории A, B, D и Е с учетом предела текучести, показателям прочности, хрупкости и сопротивления ударным нагрузкам.

Европейские стандарты

EN 10027 определяет порядок обозначения всех сталей. Легированные сплавы имеют маркировку 1.20ХХ – 1.89ХХ, где первая цифра определяет, что данный материал относится к сталям, вторая и третья цифра определяют номер группы сталей и две последние – порядковый номер сплава в этой группе. Например, категория инструментальных сталей идентифицируется как 1.20ХХ – 1.28ХХ, а нержавеющих как 1.40ХХ – 1.45ХХ.

Североамериканские стандарты ASTM/ASME и AISI

В США действует наиболее обширная система маркировки сталей. Например, маркировка ASTM предполагает обозначение основных химических элементов, предел прочности и форму проката. В системе AISI используют 4 цифры, где первые две указывают номер группы, две последующие – процентное количество углерода. Буквенные символы демонстрируют наличие соответствующих присадок.

Марки, наиболее востребованные в инжиниринге

  • 09Г2С – низколегированная сталь, сочетающая механическую прочность, хорошую обрабатываемость и доступную стоимость;
  • 40Х и ее аналог AISI 5135 – основной конструкционный материал для изготовления деталей и оборудования промышленного сектора и трубопроводной арматуры;
  • 10Г2С1 – кремнемарганцевая марка, демонстрирующая хладостойкость, неплохую свариваемость и повышенную коррозионную стойкость, благодаря чему востребована при сооружении мостов, газопроводов и объектов повышенной надежности;
  • 10Х11Н23Т3МР – жаропрочный сплав аустенитного класса, использующийся для производства пружин, деталей крепежа, работающих при температурах до 700ºС.

Использование легированных сталей

Сегодня практически невозможно перечислить все сферы, где применяется легированная сталь. Это тракторостроение и машиностроение, химико-технологический и промышленно-производственный комплекс, нефтегазодобывающая отрасль и сельское хозяйство. Например:

  • из хромосодержащих сплавов изготавливают детали для оборудования, эксплуатируемого в условия прямого или вероятного контакта с агрессивными средами: плунжеры и шлицы, валы и зубчатые колеса, поршневые пальцы и карданные крестовины;
  • низколегированные конструкционные сплавы чаще всего востребованы в строительстве, массово используются при сооружении каркасных металлоконструкций и для изготовления труб, сортового и фасонного металлопроката. Несмотря на обширный сортамент, легированная сталь марки 09Г2С является наиболее популярной в этой сфере;
  • инструментальный сплав – универсальный материал для клейм, пресс-форм, эталонных калибров и штампов, ручного инструиента. А из ледебуритных марок изготавливаются быстрорежущий инструмент и шарошечные долота.

Также не стоит забывать, что физические особенности легированных сплавов проявляются в термообработанном состоянии. Именно поэтому их широко используют для термонапрягаемых деталей, высокоскоростных и тяжелонагруженных пар трения.

В связи с интенсивным развитием современных технических отраслей, легированная сталь находит применение в гражданской и военной авиации, в турбостроении и в альтернативной электроэнергетике. Так же можно купить металл в Украине, а именно легированную сталь для изготовления мультикоптеров и беспилотников, ядерных реакторов, ракетно-космических систем. В то же время стремительное расширение сферы применения легированных сталей обуславливает ужесточение требований к их качеству и мотивирует к разработке новых сплавов.





Легированная сталь: двигатель прогресса

Легированная сталь – это металл огромной универсальности, щедрый дар науки человечеству в нынешний технологический век (и все это при разумных экономических затратах).

Существуют тысячи различных видов сталей, которые были созданы для использования в самых разнообразных целях. По большому счету, их можно подразделить на легированные и углеродистые. Отличие легированной стали от углеродистой можно описать в двух словах. Если сталь имеет в своем составе железо и углерод (плюс малое количество постоянных примесей – марганец, кремний, серу, фосфор и некоторые газы), то такую сталь называют углеродистой. Если в процессе плавки углеродистой стали для получения особых механических или физических характеристик к ней добавляют легирующие добавки (хром, никель, ванадий и т.д. – подробнее о них ниже), то такую сталь называют легированной.

Классификация легированной стали

Легированная сталь бывает низколегированной, среднелегированной и высоколегированной. Первая содержит до 2,5% легирующих добавок, вторая – не более 10%. Высоколегированная сталь в своем составе может содержать до 50% легирующих «дополнений». В современной металлургии применяют десятка два элементов, которые по отдельности или в различных комбинациях и пропорциях добавляют в углеродистую сталь для производства различных видов легированных сталей. Вот, к примеру, лишь некоторые из них (обозначение легирующих элементов в стандартах СНГ указано в скобках):

  • Алюминий (Ю) – способствует удалению из стали фосфора, серы и кислорода
  • Хром (Х) – увеличивает прочность, стойкость к коррозии и окислительным процессам
  • Медь (Д) – повышает коррозийную стойкость
  • Марганец (Г) – повышает жаропрочность, износостойкость, пластичность и прокаливаемость
  • Никель (Н) – увеличивает ударную и коррозийную стойкость
  • Кремний (С) – улучшает магнитные свойства
  • Вольфрам – увеличивает прочность и твердость
  • Ванадий – повышает антикоррозийную прочность, ударную прочность и вязкость

Все эти сплавы, конечно, систематизированы и имеют оригинальные буквенно-цифровые обозначения. Особая маркировка легированных сталей, выпущенных по некоторым стандартам СНГ, позволяет сразу определить, какие легирующие элементы были добавлены в сталь, в какой пропорции и какие свойства, в результате, имеет полученный материал.

Исторический экскурс

Самая первая в истории человечества легированная сталь содержала хром и была запатентована в 1865 г. американским металлургом Джулиусом Бауром. Ее производство наладила бруклинская Chrome Steel Co., но успеха на рынке проект не имел. Тем не менее, новация вызвала живой интерес у металлургического сообщества. Французский металлург Анри-Ами Брустляйн начал собственные эксперименты со сталью и хромом. Вскоре Брустляйн усовершенствовал процесс производства хромистой легированной стали и превратил ее в коммерчески успешный продукт. Брустляйн наладил производство пушечных снарядов, брони и инструментов, и его продукция доминировала на рынке легированной стали около 15 лет.

Кстати, инструментальные легированные стали популярны до сих пор и широко используются для выпуска режущих, измерительных, ударно-штамповых и других инструментов.

Раз уж мы коснулись классификации легированных сталей, то отметим, что кроме инструментальных, также различают легированные конструкционные стали (как понятно из названия, их применяют для выпуска строительных металлических конструкций) и стали с особыми физическими и химическими свойствами (сюда относится, например, высокая степень электрического сопротивления, магнетизм, жаропрочность и т.п.).

Но вернемся к г-ну Брустляйну. За свою работу по созданию хромированной стали, изучению особенностей термической обработки и применения этого сплава французского металлурга заслуженно называют «отцом легированных сталей».

В то время как Брустляйн разрабатывал хромистые стали, англичанин Джеймс Райли организовал производство никелевой стали в Шотландии. Одна из созданных им сталей, содержащая примерно 0,2% углерода и 5% никеля, обладала прочностными свойствами, которые представляли значительный интерес для строительства и машиностроения. Эта сталь, обработанная прокаткой и отжигом, примерно на 40% была прочнее аналогичной стали без никеля.

Также на рубеже XIX и XX веков выпуск никелевой стали начал свое широкое распространение в США. Так, сталь, содержащая 5% никеля, массово применялась при производстве велосипедов (из нее делали цепи и другие элементы конструкции).

Постепенно легированная сталь «добралась» и до автомобилестроения. Пионер производства автомобилей в штате Индиана, Haynes-Apperson Company придумал один из первых автомобилей с бензиновым двигателем в США. Он назывался Brass Era или карета-автомобиль. Оси Brass Era были изготовлены из никелевой стали. К 1898 г. Haynes-Apperson Co выпускала одну машину каждые две-три недели и продавала диковинки за $2 тыс. (по тем временам баснословные деньги).

Несколько позже никелевые стали начали использовать и при строительстве крупных инфраструктурных объектов, включая Манхэттенский мост и мост Куинсборо в Нью-Йорке. В целом, по данным ASM International (Информационное общество по материалам) в 1900 г. в США было произведено около 3000 т легированной стали.

Собственно, именно автомобилестроители и положили начало великой эпохе легированного материала. В первые два десятилетия XX века количество видов легированной стали, используемых в автомобильной индустрии, резко возросло. В 1920 г. Уолтер Джомини из Мичиганского университета, специализировавшийся в области металлургии и работавший в Studebaker Automobile Co., опубликовал список из 12 легированных сталей. Особые свойства этих сплавов, описанные ученым, по его заключению, могли полностью удовлетворить все потребности автоиндустрии того времени. Дополнительным «трамплином» для дальнейшего распространения легированных сталей стала первая мировая война. По подсчетам ASM International, в тот период количество легированной стали, производимой в США, достигает уже 1 млн. т ежегодно.

Применение легированной стали

Прошло более, чем сто лет, и сегодня существуют сотни промышленных изделий, которые могут быть изготовлены из легированной стали различного состава. К ним относятся трубы, пластины, листы и рулоны, прутки, фитинги, фланцы, крепежные элементы и многое другое. Они применяются в самых разных отраслях промышленности – автомобильной и горнодобывающей индустрии, машиностроении, дорожном и жилищном строительстве, производстве бытовой техники и т.п.

К примеру, в строительстве легированные стали используются при возведении масштабных современных конструкций – аэропортов, мостов, небоскребов и стадионов, дизайн которых предполагает возведение стального каркаса. Свойства легированной стали придают металлическим каркасам высокую прочность, столь необходимую для таких больших объектов. Для увеличения прочности и снижения общего веса легированную сталь также применяют в качестве усиления конструкций из бетона. Упомянем и о винтах, гвоздях и болтах – эти мелкие изделия из легированной стали также распространены очень широко.А вот при строительстве мостов используются и специфические легированные сплавы, например, так называемые кортеновские стали. За счет присутствия никеля, меди и хрома они обеспечивают мостам улучшенную защиту от коррозии.

Тут уместно вспомнить и о высокопрочном стальном прокате.Чаще всего промышленные покупатели продукции Метинвеста останавливают свой выбор на высокопрочной стали, подвергшейся термомеханической прокатке или закалке с отпуском. При производстве высокопрочного стального проката на предприятии используют ряд систем легирования стали, несколько спецрежимов горячей прокатки и особую термообработку. По сравнению с традиционными марками стали, высокопрочный металл служит дольше и менее затратен в производстве и эксплуатации. Кроме хороших показателей прочности, материал отличает повышенная ударная вязкость (он проявляет это свойство и на морозе), свариваемость и пластичность.

Перечисленные факторы, а также снижение металлоемкости высокопрочной стали сделали ее востребованной у потребителей, и продукт нашел применение в различных индустриях. Впрочем, как и другие современные легированные стали. Их универсальность и прекрасные потребительские качества позволяют дизайнерам не сдерживать полет своих фантазий, а строителям придает уверенности в том, что грандиозные современные сооружения из легированной стали возводятся на века.

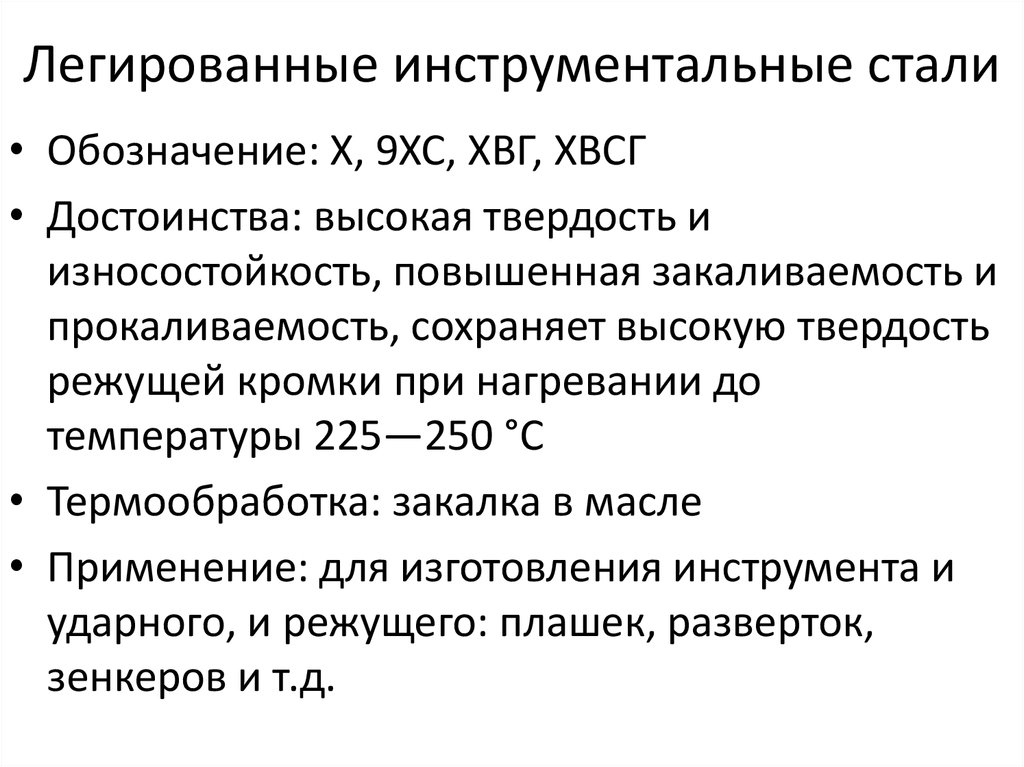

Инструментальная легированная сталь

Инструментальная легированная сталь. Эта сталь идет для изготовления различного инструмента: ударно-штампового, измерительного, режущего. Она имеет ряд преимуществ перед инструментальной углеродистой сталью. Штампы из углеродистой стали обладают высокой твердостью и прочностью, но плохо сопротивляются удару. Метчики, развертки и другие длинные и тонкие инструменты из углеродистой стали при закалке получаются хрупкими, они ненадежны в работе и часто ломаются.

Режущий инструмент – резцы, фрезы, сверла из углеродистой стали при незначительном нагреве (около 200°C) теряют свою твердость, поэтому применение их при обработке металла с большой скоростью резания невозможно. При введении определенных легирующих примесей сталь приобретает красностойкость, износоустойчивость, получает глубокую прокаливаемость; она имеет высокую прочность, твердость и хорошо противостоит ударным нагрузкам.

Важнейшие легирующие примеси инструментальной легированной стали: хром, вольфрам, молибден, марганец, кремний. Содержание углерода в этой стали может быть ниже, чем в углеродистой, и колеблется от 0,3 до 2,3%.

В отдельную группу выделяют быстрорежущие стали. Они применяются для изготовления режущего инструмента – резцов, сверл, фрез. Важнейшие свойства этой стали – высокая твердость и красностойкость до 600°C (такой нагрев вызывается высокой скоростью резания). Благодаря применению быстрорежущей стали повышается стойкость инструмента и увеличивается производительность обработки. Важнейшими легирующими элементами являются вольфрам (в количестве не менее 9%), ванадий (1-2%), хром (не менее 4%). Кроме того, в быстрорежущей стали могут находиться молибден, кобальт и в небольшом количестве – никель.

В настоящее время широко применяются стали марок Р18, Р9, Р9Ф5, Р18Ф2, Р9К5, Р9К10, Р10К5Ф5, Р18М, Р9М, Р6М5 и др. Буква Р обозначает быстрорежущую сталь. Цифра, стоящая за буквой Р, показывает среднее содержание вольфрама в процентах.

Применение инструментальных легированных сталей


Х12МФ Детали, работающие под большим давлением (до 1400-1600 Мпа). Не применяется для сварных конструкций. Обрабатываемость резанием – в горячекатаном состоянии. Сталь склонна к отпускной хрупкости. Профилировочные ролики сложной формы, эталонные шестерни, накатные плашки, секции кузнечных штампов сложной формы, сложные дыропрошивные матрицы и пуансоны вырубных и просечных штампов со сложной конфигурацией рабочих частей, пуансоны и матрицы холодного выдавливания, работающие при больших давлениях.
4-9ХС, ХВГ Ответственные детали, материал которых должен обладать повышенной износостойкостью, усталостной прочностью при изгибе, контактном нагружении, а также упругими свойствами. Не применяется для сварных конструкций. Допустима контактная сварка. Сверла, развертки, метчики, плашки, гребенки, фрезы, машинные штампели, клейма для холодных работ.
4Х5МФС Мелкие молотовые штампы, крупные (сечением более 200 мм) молотовые и прессовые вставки при горячем деформировании конструкционных сталей и цветных сплавов в условиях крупносерийного и массового производства, пресс-формы литья под давлением алюминиевых, цинковых и магниевых сплавов.
3Х3М3Ф Инструмент горячего деформирования на кривошипных прессах и горизонтально- ковочных машинах, подвергающихся в процессе работы интенсивному охлаждению (как правило, для мелкого инструмента), пресс-формы лить под давлением медных, ножи для горячей резки, охлаждаемые водой.
Р6М5, Р6М5К5, Р6М5Ф3, Р6М5К8, Р18, Р7М2Ф6, Р12МФ5, Р9М4К8, Р12М3К5Ф2, Р12М3К8Ф2, Р10М4К14, Р12М3К10Ф2, Р12М3К10Ф2 Дисковые фрезы, сверла развертки, зенкеры, метчики, протяжки, фрезы червячные, концевые, дисковые, долбяки, шеверы.

1. Углеродистые и легированные конструкционные стали: назначение, термическая обработка, свойства. Материаловедение: конспект лекций [litres]

Читайте также

Термическая обработка готовых изделий

Термическая обработка готовых изделий Термическая обработка проводится с готовой уже поковкой и служит для того, чтобы изменить структуру металла. От правильного ее выполнения зависит качество изделия и его долговечность.ЗакалкаОна предназначена для придания

6. Химико—термическая обработка: цементация, нитроцементация

6. Химико—термическая обработка: цементация, нитроцементация Для изменения химического состава, структуры и свойств поверхностного слоя деталей осуществляется их тепловая обработка в химически активной среде, называемая химико—термической обработкой. При ней

7. Химико—термическая обработка: азотирование, ионное азотирование

7. Химико—термическая обработка: азотирование, ионное азотирование Химико—термическая обработка – азотирование применяется с целью повышения твердости поверхности у различных деталей – зубчатых колес, гильз, валов и др. изготовленных из сталей 38ХМЮА, 38ХВФЮА, 18Х2Н4ВА,

Термическая обработка

Термическая обработка Термической обработкой называется процесс тепловой обработки, суть которого в нагреве стекла до определенной температуры, выдержке при этой температуре и последующем охлаждении с заданной скоростью с целью изменения или свойств стекла, или формы

6.  Термическая обработка ювелирных сплавов. Общие положения

6. Термическая обработка ювелирных сплавов. Общие положения Термическая обработка включает следующие основные операции: отжиг, закалку, старение и отпуск (для черных металлов). Применение того или другого вида термообработки диктуется теми требованиями, которые

6.1. Термическая обработка литейных сплавов

6.1. Термическая обработка литейных сплавов Согласно классификатору ювелирных сплавов (рис. 3.36) основными являются благородные сплавы на серебряной, золотой и платиновой основах, а также медные, алюминиевые и цинковые сплавы. Преимущественными операциями термообработки

13. Термическая обработка ювелирных сплавов

13.  Термическая обработка ювелирных сплавов Основной вид термической обработки ювелирных сплавов – рекристаллизационный отжиг. Он назначается или как промежуточный этап между операциями холодной пластической деформации, или как заключительный – для того, чтобы

13.1. Термическая обработка сплавов на основе серебра

13.1. Термическая обработка сплавов на основе серебра Термически обрабатываются сплавы системы Ag – Си, так как медь ограниченно растворима в серебре и ее растворимость изменяется с температурой.Режим термообработки состоит в закалке сплава с температурой 700 °C в воде с

13.2. Термическая обработка сплавов на основе золота

13.2. Термическая обработка сплавов на основе золота Двойные сплавы золото – серебро термически не упрочняемые, так как серебро и золото неограниченно растворимы в твердом состоянии. Тройные сплавы системы Au – Ag – Си упрочняются термической обработкой. Эффект упрочнения

§1. БОЕВЫЕ БРОНЕПОВОЗКИ, ИХ СВОЙСТВА И НАЗНАЧЕНИЕ.

§1. БОЕВЫЕ БРОНЕПОВОЗКИ, ИХ СВОЙСТВА И НАЗНАЧЕНИЕ. Танк, с одной стороны, можно рассматривать, как гусеничною самоходную пулеметную или артиллерийскую установку, покрытую со всех сторон броней, с другой стороны, как броневой автомобиль, снабженный гусеничным ходом. Таким

28. Конструкционные и инструментальные углеродистые стали. Маркировка, применение

28. Конструкционные и инструментальные углеродистые стали. Маркировка, применение Углеродистые конструкционные стали подразделяются на стали обыкновенного качества и качественные.Марки сталей обыкновенного качества Ст0, Ст1, Ст2,…, Ст6 (с увеличением номера возрастает

38.  Химико-термическая обработка стали. Назначение, виды и общие закономерности. Диффузионное насыщение сплавов металлами и неметаллами

38. Химико-термическая обработка стали. Назначение, виды и общие закономерности. Диффузионное насыщение сплавов металлами и неметаллами Химико-термической обработка (ХТО) – обработка с сочетанием термического и химического воздействия для изменения состава, структуры

41. Конструкционные стали: строительные, машиностроительные, высокопрочные. Инструментальные стали: стали для режущего инструмента, подшипниковые, штамповые

41. Конструкционные стали: строительные, машиностроительные, высокопрочные. Инструментальные стали: стали для режущего инструмента, подшипниковые, штамповые Углеродистые инструментальные стали У8, У10, У11,У12 вследствие малой устойчивости переохлажденного аустенита

Качественные стали Конструкционные, легированные и углеродистые стали – ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МЕТАЛЛОПРОКАТ

ООО “СЕВЕР МЕТАЛЛЦЕНТР” предлагает к продаже широкий перечень конструкционных, легированных и углеродистых сталей. Ниже вы можете выбрать необходимый раздел металлопроката с качественными сталями. Если вы не знаете где купить конструкционную сталь или легированный металлопрокат, обращайтесь к менеджерам компании удобным вас способом тел. +7(812) 425-1288, 642-2032 на e-mail:  [email protected]

Легированная сталь

Качественные конструкционные и легированные стали получают путем использования дополнительных легирующих элементов, которые повышают качественные свойства стали. Легированные стали при воздействии легированных элементов получают улучшенные механические и химические свойства состава сплава. Легированная сталь имеет повышенную стойкость к коррозии, более высокую прочность по сравнению с не легированными сплавами.

Как правило при легировании сталей и сплавов применю различные добавки, чаще все используют медь, хром, никель, кремний, марганец и др. Легирующие элементы добавляются в сплав путем введения в металл непосредственно при плавке металла.

Свойства и характеристики легированной стали

Легированная сталь по сравнению с другими углеродистыми сталями имеет более лучше качества. Стальные сплавы подверженные легированию применяются в машиностроении и др. отраслях производства, т.е. обладает хорошими качествами износостойкости и прочности. С легированными стальными сплавами возможно применять различные методы механической обработки.

Виды легированной стали

Виды легированной стали по названиям

Виды легированной стали по хим. составу

  • доэвтектоидные легированные стали
  • эвтектоидные легированные стали
  • заэвтектоидные легированные стали
  • ледебуритные легированные стали
  • сталями с особыми свойствами

Продажа и поставка конструкционных легированных сталей.

ООО”СЕВЕР МЕТАЛЛЦЕНТР” предлагает к поставке весь спектр конструкционных сталей различного назначения. Сортамент металлопроката легированных сталей содержит более 300 наименований, чаще всего заказывают.

  • сталь 40х
  • сталь 20х13
  • Круг
  • Квадрат
  • Лист

Конструкционный металлопрокат

Углеродистые стали, применяемые для изготовления крепежных изделий

Более 90% производства стального крепежа в мире осуществляется на основе углеродистой стали. Эта сталь обладает отличной работоспособностью, широким спектром манипулирования различными комбинациями прочностных свойств, а по сравнению с другими широко используемыми материалами, применяемыми для производства крепежа, менее дорогая.

Механические свойства крепежных изделий напрямую зависят от содержания углерода, который составляет обычно менее 1,0%. Наиболее распространенные стали для крепежа, как правило, подразделяются на три группы: низкоуглеродистая, среднеуглеродистая и легированная.



Углеродистые стали, нашедшие свое применение при изготовлении крепежных изделий, прежде всего, метрического крепежа – болтов, винтов, гаек, а также шайб, принято подразделять на три основные группы:



  • низкоуглеродистые стали
  • среднеуглеродистые стали
  • легированные стали



Низкоуглеродистая сталь



Низкоуглеродистая сталь обычно содержит менее 0,25% углерода и не может быть усилена путем термообработки, усиление может быть достигнуто только путем холодной обработки. Низкоуглеродистая сталь является относительно мягкой и слабой, но имеет высокую пластичность и прочность, кроме того, эта сталь легко обрабатываема, свариваема и относительно недорога в производстве.



Низкоуглеродистые стали соответствуют ГОСТ 380-71. Их поставляют в виде качественного проката в нормализованном состоянии и применяют, как правило, для изготовления метизов общего назначения с пределом прочности на разрыв до 600 МПа.



Стандартизированная маркировка таких сталей имеет буквенно-цифровое написание: «Ст» и цифры от 0 до 6. Цифры — это условный номер марки. Большее число означает более высокое содержание углерода, следовательно, большую прочность и более низкую пластичность. Кроме того, для обозначения тех или иных свойств стали применяют следующие индексы (стоящие справа от цифрового обозначения):



  • кп – кипящая;
  • пс – полуспокойная;
  • сп -спокойная сталь.



Между индексом и номером марки может стоять буква Г, это означает повышенное содержание марганца.



Среднеуглеродистая сталь (конструкционная)



Концентрация углерода в среднеуглеродистой стали составляет 0,25 – 0,85%. Эта сталь может подвергаться термообработке по аустениту, закалке и отпуску для улучшения механических свойств крепежных изделий.



Стали углеродистые качественные конструкционные соответствуют ГОСТ 1050-74. От сталей обыкновенного качества они отличаются меньшим содержанием серы, фосфора и других примесей, более узкими пределами содержания углерода в каждой марке и в большинстве случаев более высоким содержанием кремния (Si) и марганца (Мn). Эти стали нашли свое применение при изготовлении крепежных изделий (болтов, в первую очередь) с пределом прочности на разрыв свыше 600 Мпа.



Сталь маркируют двузначными числами, которые обозначают содержание углерода в сотых долях процента, и поставляют с гарантированными показателями химического состава и механических свойств. Буква Г в марках сталей указывает на повышенное содержание марганца (до 1%).



Сталь углеродистую качественную поставляют для производства метизной продукции в виде качественного сортопроката.



МЕХАНИЧЕСКИЕ СВОЙСТВА КАЧЕСТВЕННОЙ КОНСТРУКЦИОННОЙ СТАЛИ



Марка стали

Предел прочности на разрыв

МПа

Относительное удлинение

Твердость

НВ

08

330

33

131

10

340

31

143

15

380

27

149

20

420

25

163

25

460

23

170

30

500

21

179

35

540

20

207

40

580

19

217

45

610

16

229

50

640

14

241

55

660

13

255

60

690

12

255

65

710

10

255

70

730

9

269

75

1100

7

285

80

1100

6

285

85

1150

6

302

60Г

710

11

269

70Г

800

8

285



Легированная сталь



Углеродистая сталь может быть классифицирована как легированная сталь, когда содержание марганца превышает 1,65%, кремния или меди 0,60% или когда содержание хрома составляет менее 4%. Углеродистая сталь также может быть классифицирована как сплав, если указанный минимум содержания алюминия, титана, ванадия, никеля или любого другого элемента был добавлен для достижения конкретных результатов. Добавки хрома, никеля и молибдена улучшают способность изделий из этих сплавов к дальнейшей термической обработке и улучшают химические и механические свойства крепежных изделий.



Стали могут содержать один или несколько легирующих элементов, которые и придают им заданные свойства.



Основной структурной составляющей в конструкционной стали является феррит, занимающий в структуре не менее 90% по объему. Растворяясь в феррите, легирующие элементы упрочняют его. Твердость феррита (в состоянии после нормализации) наиболее сильно повышают кремний, марганец и никель — элементы с решеткой, отличающейся от решетки Fe. Молибден, вольфрам и хром влияют слабее. Большинство легирующих элементов, упрочняя феррит и мало влияя на пластичность, снижают ударную вязкость (за исключением никеля). При содержании до 1% марганец и хром повышают ударную вязкость. Что требуется, прежде всего, при использовании крепежных изделий в условиях больших перепадов температур, снижая тем самым возможное разрушение изделий. Свыше этого содержания ударная вязкость снижается, достигая уровня нелегированного феррита при 3% Сr и 1,5% Мn.



Повышению конструктивной прочности при легировании стали способствует увеличение прокаливаемости. Улучшение прокаливаемости стали достигается при ее легировании несколькими элементами, например Cr+Мо, Cr+Ni, Cr+Ni+Мо и другими сочетаниями различных элементов.



Высокая конструктивная прочность стали обеспечивается сбалансированным содержанием в ней легирующих элементов. Избыточное легирование после достижения необходимой прокаливаемости приводит к снижению вязкости и облегчает разрушение стали.



Хром оказывает благоприятное влияние на механические свойства конструкционной стали. Его вводят в сталь в количестве до 2%; он растворяется в феррите и цементите. Кроме того, хром – основной элемент, значительно уменьшающий проникновение водорода в кристаллическую решетку стали при определенных технологических процессах, уменьшая тем самым основную проблему высокопрочных крепежных изделий – водородное охрупчивание.



Никель характеризуется прочностью, тугоплавкостью, способностью к пассивации. Его вводят в сталь в количестве от 1 до 5%. Никель заметно повышает предел текучести стали, но делает сталь чувствительной к перегреву. В связи с этим для измельчения зерна одновременно с никелем в сталь вводят карбидообразующие элементы.



Марганец вводят в сталь до 1,5%. Он распределяется между ферритом и цементитом, придавая тем самым, дополнительные свойства стали, прежде всего – упругость.



Кремний является некарбидообразующим элементом, и его количество в стали ограничивают до 2%. Он значительно повышает предел текучести стали и при содержании более 1% снижает вязкость и повышает порог хладноломкости.



Молибден и вольфрам являются карбидообразующими элементами, которые большей частью растворяются в цементите. Молибден в количестве 0,2— 0,4% и вольфрам в количестве 0,8—1,2% в комплексно легированных сталях способствуют измельчению зерна, увеличивают прокаливаемость и улучшают некоторые другие свойства стали.



Ванадий и титан — сильные карбидообразушие элементы, которые вводят в небольшом количестве (до 0,3% V и 0,1% Ti) в стали, содержащие хром, марганец, никель, для измельчения зерна. Повышенное содержание ванадия, титана, молибдена и вольфрама в конструкционных сталях недопустимо из-за образования специальных труднорастворимых при нагреве карбидов. Избыточные карбиды, располагаясь по границам зерен, способствуют хрупкому разрушению и снижают прокаливаемость стали.



Бор вводят для увеличения прокаливаемости в очень небольших количествах (0,002— 0,005%).



Марка легированной качественной стали состоит из сочетания букв и цифр, обозначающих ее химический состав. Легирующие элементы имеют следующие обозначения (ГОСТ 4547-71):

  • хром (X)
  • никель (Н)
  • марганец (Г)
  • кремний (С)
  • молибден (М)
  • вольфрам (В)
  • титан (Т)
  • алюминий (Ю)
  • ванадий (Ф)
  • медь (Д)
  • бор(Р)
  • кобальт (К)
  • ниобий (Б)
  • цирконий (Ц)



Цифра, стоящая после буквы, указывает на содержание легирующего элемента в процентах. Если цифра не указана, то легирующего элемента содержится до 1,5%.



В качественных конструкционных легированных сталях две первые цифры марки показывают содержание углерода в сотых долях процента. Высококачественные легированные стали имеют в конце марки букву А, а особо высококачественные — Ш (электрошлаковый переплав).

Различия между легированной сталью и углеродистой сталью

В мире насчитывается около 36 миллионов различных марок стали. Однако трудно разделить каждую из них по отдельности. Поэтому в этой статье мы познакомим вас с двумя основными типами стали: легированной и углеродистой. Углеродистая сталь – это железо с добавлением углерода (включая следы других элементов), а легированная сталь также включает другие элементы.

Легированная сталь:

Легированные стали имеют высокий процент других элементов, кроме железа и углерода.Другие элементы, такие как марганец, кремний, никель, титан, медь и хром, также называют элементами сплава, потому что они образуют сплав. Добавляются легирующие элементы для повышения твердости и долговечности стали. Кроме того, он улучшает коррозионную стойкость из-за большого количества других элементов, таких как хром. В зависимости от пропорции каждого компонента свойства легированной стали меняются.

Обычно легированная сталь имеет сравнительно низкую прочность, высокую свариваемость, высокую температуру плавления, высокую пластичность и высокую коррозионную стойкость.

Кроме того, есть общие элементы сплава и признаки:

– Марганец:
  • Добавлен для точной настройки требований к термообработке.
  • Требуется быстрая закалка от высокой температуры до очень низкой температуры для затвердевания. Однако быстрая закалка имеет высокий риск появления трещин.
  • Более низкая скорость охлаждения. Его можно закаливать в теплом масле, воде, воздухе комнатной температуры. Пример стали для закалки на воздухе: инструментальная сталь A4 с содержанием марганца от 1,8% до 2,2%.
– Хром:
  • С более чем 11% хрома получается нержавеющая сталь, которая значительно снижает коррозию.
  • Существенно влияет на прочность, твердость и термическую обработку.
  • Комбинация кобальта и хрома дает очень высокую износостойкость.
  • Обычно используется для резки штампов, формования, ножниц для шин и пуансонов.
– молибден:
  • Повышение коррозионной стойкости. Работает с марганцем, чтобы снизить требуемую скорость закалки.
  • Повышение ударной вязкости и прочности на разрыв. Приложение с большой нагрузкой.
  • 4140 Сталь является наиболее распространенной комбинацией молибдена и хрома.Также называется хромомолибденовой сталью.
  • Применяется в тяжелых передачах, больших валах, «рабочая лошадка» в мире стали.
– Ванадий:
  • Во время термической обработки помогает контролировать размер зерна металла. Тяжелее и сильнее.
  • Стали, такие как O1 и D2.
– Никель:
  • Смотрите это из нержавеющей стали, такой как нержавеющая сталь 304.
  • Из 18% или более хрома и 8% или более никеля получается аустенитная нержавеющая сталь.
  • Повышает коррозионную стойкость, что увеличивает ударную вязкость.

Углеродистая сталь:

Углеродистые стали содержат высокий процент других элементов, кроме железа и углерода. Другие небольшие количества элементов включают кремний, марганец, серу и фосфор. Обычно углеродистая сталь имеет высокую прочность, низкую свариваемость, низкие температуры плавления, низкую пластичность и низкую коррозионную стойкость.

Углеродистая сталь

также подразделяется на высокоуглеродистую, среднеуглеродистую и низкоуглеродистую сталь.Однако, в отличие от легированной стали, это основное различие между типами углеродистой стали. Подробная информация по каждому типу:

– Низкоуглеродистая сталь:
  • Содержание углерода от 0,05% до 0,25% с максимальным содержанием марганца 0,4%
  • относительно дешевле
  • Самый распространенный вид стали, не требующий особых требований.
  • Очень хорошо свариваются и обрабатываются (относительно). Легко работать.
  • Отвердить можно только цементированием (термообработкой).Это добавляет углерод к поверхности – более твердый внешний слой и более мягкое ядро.
– Сталь среднеуглеродистая:
  • с содержанием углерода от 0,29% до 0,54% с содержанием марганца от 0,6% до 1,65%
  • Более прочная сталь с хорошей износостойкостью, но более толстая при формовании, сварке и резке.
  • Может подвергаться термообработке и отпуску.
– Высокоуглеродистая сталь:
  • Содержание углерода от 0,55% до 0,95% с содержанием марганца от 0,3% до 0,9%
  • Обычно специализированный.Используется не обычный материал.
  • Очень прочная, обычная сталь для пружин и проволоки. Большое количество сжатий для получения пластической деформации
  • Подходит для термообработки, но плохо поддается обработке и сварке. Перед механической резкой требуется отжиг.

We are Steel Available, онлайн-платформа для управления отношениями с поставщиками и поиска поставщиков. Мы стремимся соединить поставщиков и покупателей из тяжелой промышленности. Мы разрабатываем первую экосистему в тяжелой промышленности, которая позволит клиентам эффективно управлять и автоматизировать свои цепочки поставок с помощью веб-инструментов и сервисов.Наша цель – снизить скрытый риск в цепочках создания стоимости. Мы делаем это, предоставляя важную информацию, от соблюдения нормативных требований до обеспечения качества, создавая ценность для всех заинтересованных сторон.

Для получения дополнительной информации загрузите нашу брошюру.

Что такое легированная сталь | Легированная сталь VS Углеродистая сталь

Прежде чем мы исследуем все о легированной стали, давайте поразимся несколькими фактами о стали, держу пари, о которых вы никогда раньше не слышали.

  1. Сталь примерно в тысячу раз прочнее, чем самая чистая форма железа, и ее можно перерабатывать без потери прочности.
  2. Сталелитейная промышленность открывает дома для более чем 2 миллионов человек по всему миру по мере роста занятости.
  3. 25% среднего компьютера состоит из стали.
  4. При нагревании сталь и железо расширяются. Это свойство стали увеличивает высоту Эйфелевой башни летом на шесть дюймов.
  5. 200 миллиардов банок ежегодно производятся из стали.
  6. Ежегодно в Северной Америке перерабатывается более восьмидесяти миллионов тонн стали.
  7. Кровли из стали служат более пятидесяти лет, в то время как традиционные крыши служат всего семнадцать лет.

Довольно интересно, правда? В этой статье мы обсудим легированную сталь и ее связь с нержавеющей и углеродистой сталью.

Что такое легированная сталь?

Каждый наверняка слышал о нержавеющей стали раньше. Это лучший материал для посуды, такой как кастрюли и сковороды. Но знаете ли вы, из чего состоит нержавеющая сталь? Это смесь железа, хрома, кремния, углерода и марганца (все добавленные в разных порциях). Любая смесь металлов называется сплавом.Другой пример сплава, который мы сегодня обсудим, – это легированная сталь. Это тип стали, которая смешана с различными уровнями одного или нескольких следующих элементов: марганца, кремния, никеля, титана, меди, хрома и алюминия. Разница между нержавеющей сталью и легированной сталью состоит в том, что легированная сталь состоит из таких элементов, как никель и медь.

  • Марганец упрочняет сталь при более высоких температурах, поскольку он устраняет образование ненужных соединений, таких как сульфид железа.
  • Никель и медь повышают прочность и твердость стали, а также поддерживают устойчивость к коррозии и окислению.
  • Медь добавляется в очень небольших количествах, но она также повышает прочность и коррозионную стойкость стали.
  • Алюминий ограничивает образование и рост любых примесей, таких как зерна аустенита.
  • Хром – ключевой легирующий элемент, обладающий значительной устойчивостью к коррозии и износу. Это также способствует закалке стали, поскольку она положительно реагирует на термическую обработку.

Давайте посмотрим на некоторые свойства легированной стали: теплопроводность (способность материала проводить тепло) легированной стали составляет около 26-48,6 Вт / м · К, что считается низким. Поскольку большинство легированных сталей содержат титан и никель, которые обладают низкой теплопроводностью. Предел прочности легированных сталей составляет 758–1882 МПа, что выше, чем предел прочности нержавеющей стали. Сталь смешивается с другими элементами для улучшения их механических свойств, упрочнения стали, что делает легированную сталь более прочной и устойчивой к коррозии.

Существует два типа легированной стали: высоколегированная и низколегированная. Это зависит от процентного содержания легирующих элементов; высоколегированная сталь имеет более высокий процент. Низколегированная сталь обычно содержит 1-5% легирующих элементов, что делает ее более подходящей для применений, требующих механических свойств. Самый распространенный пример высоколегированной стали – нержавеющая сталь. Уровень хрома варьируется, что приводит к появлению различных типов нержавеющей стали. По крайней мере, 12% хрома, а в некоторых сталях оно может увеличиваться до 27%; в зависимости от их использования.Интересный факт: знаете ли вы, что нержавеющая сталь может удалять запахи с поверхности кожи! Низколегированная сталь обладает повышенной твердостью, износостойкостью и износостойкостью, но не имеет такой же прочности на разрыв, как высоколегированная сталь. Высоколегированная сталь также может противостоять износу даже при высоких температурах.

Для чего нужна легированная сталь?

Легированная сталь

– одна из наиболее часто используемых сталей. Легированная сталь имеет широкий спектр применения, в том числе:

  1. Трубы, используемые в энергетических приложениях, таких как бурение нефтяных и газовых скважин.Они обладают способностью противостоять нагрузкам и давлению, которые будут применяться в этих частях машины.
  2. Подшипники изготовлены из легированной стали, так как она придает им прочность, позволяющую противостоять растрескиванию или усталости при качении.
  3. Architecture использует легированную сталь, чтобы избежать коррозии, в строительстве используется высоколегированная сталь.
  4. Железные дороги, сейфы безопасности и броня – другие распространенные применения легированной стали. Марганец и никель, содержащиеся в легированной стали, в основном ответственны за это применение.
  5. Предметы домашнего обихода, такие как посуда, столовые приборы, столешницы и т. Д., Изготовлены из нержавеющей стали, так как им легко придать форму при высоких температурах.
  6. Artwork включает стальные сплавы как средство для изобразительного искусства. Художники используют его как основу холста, чтобы придать произведению искусства блеск.

Легированная сталь используется практически во всех отраслях промышленности. В дополнение к перечисленным выше применениям сталь может использоваться в транспорте, жилищном строительстве, энергетике и машиностроении.

Легированная сталь VS Углеродистая сталь

«Стойкость для характера человека, как углерод для стали», Наполеон Хилл.

Другой тип стали, которую следует представить в этой статье, – углеродистая сталь. Основным элементом в этой стали является не железо, а углерод. Чем выше количество углерода, тем легче вы можете закалить металл при его нагревании. Также существует сталь с низким, средним и высоким содержанием углерода. В низкоуглеродистой стали содержание углерода не превышает 0,25% в смеси с 0,4% марганца. Это самая дешевая углеродистая сталь, но их можно использовать во многих областях, поскольку им легко придать форму.Среднеуглеродистая сталь состоит максимум из 0,54% углерода и 1,65% марганца. Более высокое содержание углерода делает этот тип стали более прочным, а также придает ей устойчивость к износу. Однако это снижает их способность легко формоваться. В то время как в высокоуглеродистой стали содержание углерода может достигать 0,9%.

Углеродистая сталь этого типа является самой прочной и трудно поддается формованию, поэтому ее используют только тогда, когда это действительно необходимо. Некоторые из его применений – пружины, проволока и ножи.Если вы любитель химии, то наверняка знаете, что различные формы углерода очень сильны. Алмазы, которые являются самым прочным материалом на Земле, на самом деле сделаны из углерода. Таким образом, это может объяснить, почему, когда углерод смешивается с железом, этого достаточно без каких-либо дополнительных элементов для его усиления.

Теперь, когда мы создали хорошую основу для того, что такое углеродистая сталь, давайте рассмотрим различия между углеродистой сталью и легированной сталью. Их состав сильно отличается друг от друга.Углеродистая сталь состоит максимум из 2,1% углерода (очень высокоуглеродистая сталь) и железа. Любой другой элемент, содержащийся в этом типе стали, рассматривается как примесь.

Однако легированная сталь не была бы легированной без дополнительных элементов, добавленных для улучшения их свойств. Это делает легированную сталь более устойчивой к коррозии, более высокой прочностью на разрыв и твердостью. Чем выше содержание легирующих элементов, тем шире используется легированная сталь. С другой стороны, чем выше содержание углерода, тем тверже и труднее становится сталь.Тем не менее углеродистая сталь занимает достойное место в ценовой категории. Углеродистая сталь относительно дешевле, особенно из-за более низкого содержания углерода. Легированная сталь может стать очень дорогой из-за добавленных легирующих элементов и их количества.

Сколько это стоит?

Прежде чем совершить покупку, давайте рассмотрим плюсы и минусы легированных сталей. Легированные стали обладают высоким удельным весом. Они также имеют низкую плотность, что снижает их вес, поэтому они могут выдерживать нагрузку и давление.С помощью тепла им можно придать любую необходимую форму, что расширяет возможности их применения. С другой стороны, по сравнению с нержавеющей сталью легированная сталь в целом имеет более низкую прочность (особенно при более высоких температурах), а также более высокую вероятность коррозии.

Когда вы смотрите на легированную сталь, необходимо учитывать несколько факторов: форму легированной стали, толщину, ширину и длину стальных труб. А также марка трубы, то есть процентное содержание легирующих элементов.Двумя основными местами поставок легированной стали являются Индия и Китай. Соединенные Штаты занимают третье место. По данным глобальных торговых интернет-сайтов (таких как Alibaba.com и made in-China), цена на легированную сталь начинается от 450 долларов и может достигать 2800 долларов за тонну. Минимальный вес для заказа – одна тонна.

В заключение, куда бы вы ни посмотрели, вы найдете сталь в любом виде. Он был интегрирован почти во все аспекты жизни. В зависимости от элементов, с которыми смешано железо, образуются разные типы стали.Каждый тип стали, будь то легированная, углеродистая или нержавеющая сталь, имеет свой набор свойств, которые делают их более подходящими для конкретных применений. Но в целом они обладают прочностью, твердостью и способностью принимать желаемую форму. Использование стали широко варьируется от кухонной посуды до промышленности, строительства и сельского хозяйства.

Углеродистая сталь

и нержавеющая сталь

Все стали содержат углерод (фактически от 0,02% до 2,1%!), Так почему же одна разновидность стали называется углеродистой сталью? Как оказалось, термин углеродистая сталь на самом деле используется для описания двух различных типов стали: углеродистой стали и низколегированной стали.Нержавеющая сталь, с другой стороны, представляет собой специализированную группу стальных сплавов, разработанных для защиты от коррозии. В этой статье мы сравниваем углеродистую сталь с нержавеющей сталью.

Запросите бесплатную металлическую деталь для 3D-печати

Что на самом деле означает углеродистая сталь?

«Углеродистая сталь» имеет два значения – техническое определение и более общую классификацию. Техническое определение очень четкое: согласно Американскому институту чугуна и стали (AISI), сталь должна соответствовать следующим стандартам, чтобы соответствовать техническому определению углеродистой стали:

  1. Минимальное содержание хрома, кобальта не указано и не требуется. колумбий [ниобий], молибден, никель, титан, вольфрам, ванадий или цирконий или любой другой элемент, который необходимо добавить для получения желаемого эффекта легирования
  2. Когда указанный минимум для меди не превышает 0.40 процентов
  3. Когда максимальное содержание, указанное для любого из следующих элементов, не превышает указанные процентные значения: марганец 1,65, кремний 0,60, медь 0,60.

Техническое определение, хотя и сложное, сводится к одному простому ограничению – настоящая углеродистая сталь должна почти не содержать легирующих элементов, поэтому они в основном состоят из двух материалов: железа и углерода. Количество углерода может варьироваться, и есть несколько приемлемых легирующих материалов, но эти стали простые.

Помимо точного определения, термин углеродистая сталь также используется для обозначения широкой группы легированных сталей, которые не являются нержавеющими сталями. В отличие от углеродистых сталей, низколегированные стали могут содержать в небольших количествах широкий спектр легирующих элементов, что позволяет адаптировать их для более широкого круга применений. Эти стали, хотя и не удовлетворяют техническим требованиям к углеродистой стали, означают большее разделение между сталью: нержавеющая сталь по сравнению со всем остальным.

Углеродистая сталь (по определению)

Проще говоря, углеродистая сталь по определению чрезвычайно проста.Это железо с небольшим содержанием углерода и ограниченным количеством легирующих элементов. Кроме того, любая сталь, для которой требуются легирующие элементы (например, 4140 и 4340), является углеродистой сталью , а не . В рамках определения углеродистой стали материалы могут быть определены как низкоуглеродистая сталь или высокоуглеродистая сталь. Чрезвычайно распространены низкоуглеродистые стали, в то время как высокоуглеродистые стали используются только в высокопрочных, неагрессивных средах. Сталь 1020, низкоуглеродистая сталь, является одной из самых популярных сталей, производимых сегодня.

‍Прочтите наше руководство по проектированию Metal X
Углеродистая сталь A36 часто используется для изготовления конструкционных балок, подобных этим двутавровым балкам. Источник: https://www.worldsteelgrades.com/astm-a36-steel/

Углеродистая сталь имеет различные механические свойства в зависимости от содержания углерода. Низкоуглеродистые стали слабее и мягче, но их легко обрабатывать и сваривать; тогда как высокоуглеродистая сталь прочнее, но значительно труднее в обработке. Все углеродистые стали подвержены ржавчине, что делает их непригодными для широкого спектра конечных применений.В целом углеродистая сталь отлично подходит, если вы ищете недорогой металл, но, как правило, не подходит для высококачественных или высокоточных производственных операций.

Низколегированные стали (иногда называемые углеродистыми сталями)

Низколегированные стали содержат один или несколько легирующих элементов (например, хром, кобальт, ниобий, молибден, никель, титан, вольфрам, ванадий или цирконий) для улучшения качества материала свойства традиционных углеродистых сталей. Часто они прочнее, жестче и немного более устойчивы к коррозии, чем традиционные углеродистые стали.

Легированные стали определяются по основным легирующим материалам (помимо углерода). 4140, одна из наиболее распространенных легированных сталей, представляет собой хромомолибденовую легированную сталь. Это означает, что основными легирующими элементами являются хром (повышающий коррозионную стойкость) и молибден (повышающий ударную вязкость). В результате 4140 используется в условиях сильного износа и повышенных температур.

4140 Сталь может использоваться для валов, болтов, шестерен и многих других обрабатываемых деталей.Источник: https://www.astmsteel.com/steel-knowledge/15-application-4140-steel/

Легированные стали сегодня являются одними из наиболее широко используемых в промышленности. Они поддаются механической обработке, доступны по цене, легко доступны и обладают хорошими механическими свойствами. Если деталь не обязательно должна быть устойчивой к коррозии, низколегированная сталь предлагает наилучший результат.

Свойства, которые делают легированную сталь выгодной для производства традиционными методами, делают ее менее ценной для 3D-печати.Поскольку 3D-печать легко обрабатывается и приобретается дешево, более высокая стоимость деталей из металла делает ее экономически невыгодной. Некоторые компании, занимающиеся печатью на металле, предлагают низколегированные стали, такие как 4140, но, как правило, они встречаются редко.

Нержавеющая сталь

Нержавеющие стали объединяет одно ключевое свойство материала: отличная коррозионная стойкость, обусловленная высоким содержанием хрома (> 10,5% по массе) и низким содержанием углерода (<1,2% по массе). Помимо коррозионной стойкости, механические свойства этих сталей могут сильно различаться.

Аустенитная нержавеющая сталь является наиболее распространенным типом нержавеющей стали. Они устойчивы к коррозии, легко обрабатываются и свариваются, но не подвергаются термообработке. 303 и 304 являются наиболее распространенными типами аустенитных нержавеющих сталей, а 316L – вариантом, обеспечивающим максимальную коррозионную стойкость. Эти стали используются в самых разных операциях – поскольку они устойчивы к атмосферным воздействиям, они работают практически везде. Из-за более высокой стоимости металлическая 3D-печать может быть жизнеспособным методом изготовления этих деталей.

Нержавеющие стали, такие как 316L, часто используются для изготовления рабочих колес и других деталей, погружаемых в жидкость. Источник: https://gpmsurplus.com/product/tri-clover-c327-02a-316l-6-75-stronic-steel-semi-open-impeller/

Мартенситные нержавеющие стали обладают лучшими механическими свойствами по сравнению с аустенитными. стали ценой пластичности. В целом им не хватает универсальности аустенитных сталей, однако их высокопрочная твердость в сочетании с коррозионной стойкостью, намного превосходящей низколегированные стали, делает их пригодными для любых высокопрочных деталей, находящихся в окислительной среде.Кроме того, мартенситные стали можно подвергать термообработке для дальнейшего повышения твердости, прочности и жесткости.

17-4 PH – особенно полезный тип мартенситной нержавеющей стали, которая может подвергаться термообработке для соответствия различным свойствам материала. Из-за его высокой твердости и чрезвычайно низкой обрабатываемости 3D-печать часто бывает дешевле, чем кропотливая обработка. Если вы хотите узнать больше о 3D-печати металлических деталей, ознакомьтесь с Markforged Metal X.

Запросите расценки на Metal X

Углеродистая сталь против нержавеющей стали: окончательный вердикт

Споры между углеродистой сталью и нержавеющей стал немного сложнее, чем первоначально предполагалось, поскольку углеродистая сталь может относиться к двум различным типам стали: традиционной углеродистой стали и низколегированной стали.

По сравнению с низкоуглеродистой сталью, нержавеющая сталь предлагает значительное повышение прочности, твердости и, что наиболее важно, коррозионной стойкости. По прочности высокоуглеродистая сталь не уступает, а иногда и превосходит нержавеющую сталь, но в основном она является нишевым материалом в производственном мире. В отличие от любой углеродистой стали, нержавеющая сталь может выжить и процветать без окисления в агрессивных или влажных средах. При этом углеродистая сталь намного дешевле нержавеющей стали и лучше подходит для крупных конструктивных элементов, таких как трубы, балки и листовой прокат.

Низколегированная сталь во многих отношениях превосходит углеродистую, но все же не обладает коррозионной стойкостью. Он может эффективно соответствовать свойствам материала нержавеющей стали – в результате такие сплавы, как 4140 и 4340, часто подвергаются механической обработке и используются во многих областях, где небольшое окисление не повредит. Нержавеющая сталь – это материал более высокого качества, который лучше использовать в промышленных операциях, где качество деталей не может быть снижено.

Урок 1 – Основы дуговой сварки

Урок 1 – Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 ГРУППА ЭСАБ, ИНК.УРОК I, ЧАСТЬ А элементы добавляются для повышения прочности и ударной вязкости, для уменьшения или увеличения реакция на термическую обработку и на замедляет ржавление и коррозию. Низколегированная сталь обычно обычно определяется как имеющий от 1,5% до 5% общее содержание сплава. Обычные легирующие элементы – марганец, кремний, хром, никель, молибден и ванадий. Низколегированные стали могут содержат целых четыре или пять эти сплавы в разном количестве. 1.2.2.1 Низколегированные стали обладают более высоким пределом прочности. и предел текучести по сравнению с конструкцией из мягкой стали или углеродистой стали сталь.Поскольку они имеют высокое отношение прочности к весу, они уменьшают мертвую вес в железной дороге легковые автомобили, рамы грузовиков, тяжелая техника и др. 1.2.2.2 Обычные углеродистые стали, демонстрирующие хрупкость при низких температурах, ненадежны в критические приложения. Поэтому низколегированные стали с добавками никеля часто используются для низких температурные ситуации. 1.2.2.3 Стали теряют большую часть своей прочности при высоких температурах. Чтобы компенсировать эту потерю прочность при повышенных температурах, небольшое количество хрома или молибдена добавлен.1.2.3 Высоко Легированная сталь – Эта группа дорогих и специализированных сталей содержит уровни сплава более 10%, что придает им исключительные свойства. 1.2.3.1 Аустенитная марганцовистая сталь содержит высокий уровень углерода и марганца, который дает это два исключительных качества: способность затвердевать при холодной работе и большая стойкость. Термин аустенитная относится к кристаллической структуре этих сталей. 1.2.3.2 Нержавеющая сталь Стали – это высоколегированные стали, устойчивые к коррозии.Эта характеристика в основном из-за высокое содержание хрома, т.е. 10% или больше. Никель также используется в значительных количествах в некоторых нержавеющих сталях. 1.2.3.3 Инструментальные стали используются для резки и формовочные операции. Это высококачественная сталь используется при изготовлении инструментов, пуансонов, штамповок, штампов для экструзии, поковок и т. д. В зависимости от их свойств и их иногда называют водоотверждающими, ударопрочная, масляная закалка, закалка на воздухе и инструментальная сталь для горячей обработки.1.2.3.4 Потому что высокого уровня легирующих элементов, особый уход и методы требуется при сварке высоколегированных сталей.

Разница между углеродистой сталью и легированной сталью

Сталь – это сплав, в основном содержащий железо.Но его свойства можно изменить в соответствии с конкретными требованиями, добавив некоторые другие элементы. Это объясняет различия между легированной сталью и углеродистой сталью. Как следует из названия, в легированную сталь добавлены другие элементы, тогда как углеродистая сталь – это сталь с более высоким содержанием углерода. Есть и другие отличия, о которых пойдет речь в этой статье.

Углеродистая сталь

Углеродистая сталь также известна как сплав железа с углеродом, содержащий менее 2% углерода WC.
Как правило, также содержат небольшое количество кремния, марганца, серы, фосфора и углеродистой стали, в дополнение к использованию углерода можно разделить на углеродистую сталь и углеродистую конструкционную сталь, углеродистую инструментальную сталь и три категории легкости резки конструкционной стали. Углеродистая конструкционная сталь делится на конструкционную сталь для строительства и конструкционную сталь двух видов для машиностроения.

В зависимости от углеродистой стали, содержание углерода можно разделить на низкоуглеродистую сталь (WC ≤ 0.25%), среднеуглеродистую сталь (WC0,25% – 0,6%) с содержанием фосфора, серы и высокоуглеродистую сталь (WC> 6%) можно разделить на обычную углеродистую сталь (содержащую фосфор, серу выше), высококачественный углерод. сталь (содержащая фосфор, с низким содержанием серы) и высококачественная сталь (фосфор, меньше серы), как правило, чем выше содержание углерода, тем выше твердость, выше прочность, но ниже пластичность.

Легированная сталь

Легированная сталь – это сталь, в которой кроме железа и углерода присутствуют некоторые другие элементы.Обычно в легированную сталь добавляют марганец, кремний, бор, хром, ванадий и никель. Количество этих металлов в легированной стали в первую очередь зависит от использования такой стали. Обычно легированная сталь изготавливается для достижения желаемых физических характеристик стали.

Легированные стали делятся на низколегированные и высоколегированные. Когда процент добавленных элементов превышает 8 (по весу), сталь называется высоколегированной. В случаях, когда количество добавленных элементов остается ниже 8% от веса стали, это низколегированная сталь.В промышленности более распространены низколегированные стали. Как правило, добавление одного или нескольких таких элементов к стали делает ее более твердой и долговечной. Такая сталь также устойчива к коррозии и прочнее обычной стали. Чтобы изменить свойства стали, она требует термической обработки при добавлении к ней элементов.

Чтобы легированная сталь оставалась свариваемой, необходимо снизить содержание углерода. При этом содержание углерода снижается до 0,1–0,3%, а количество легирующих элементов также уменьшается в пропорции.Эти сплавы стали известны как высокопрочные низколегированные стали. Вы будете удивлены, узнав, что нержавеющая сталь также является легированной сталью с минимум 10% хрома по весу.

Вкратце Легированная сталь и углеродистая сталь:

  • Есть много типов сталей, таких как легированная сталь и углеродистая сталь
  • Как следует из названия, легированная сталь – это сталь, полученная путем добавления различных других элементов в сталь посредством термической обработки.
  • С другой стороны, углеродистая сталь
  • – это сталь, которая в основном содержит углерод и не требует какого-либо минимального процентного содержания других элементов.
  • Углеродистая сталь – это тип стали, преимущественно используемый в США.
  • Нержавеющая сталь – это разновидность легированной стали

углерода, ЛИЭС, и разница между L + H сталях

*

Выберите страну / regionUnited StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCote Д’ИвуарХорватияКубаКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаВосточный ТиморЭквадорЭгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские острова (Мальвина) Фарерские островаФиджиФинляндияФинляндияФермания Югославия Франция Франция Франция МакедонияГерманияГранция nlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейские Народно-Демократической RepKorea, Республика ofKuwaitKyrgyzstanLao Народный Демократической RepLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные StatesMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Китс и НевисСент-ЛюсияСент-Пьер и МикелонСамоаСан-МариноСао Томе и PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSth Georgia & Sth Sandwich Институт социальных Винсент и GrenadinesSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUruguayUS Экваторияльная IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная СахараЙеменЮгославияЗамбияЗимбабве

Какие четыре типа стали?

Сталь – такой мощный элемент, который бывает нескольких различных сортов и обладает уникальным химическим составом. Теперь, когда свойства стали и различные стальные сплавы настолько обширны, было бы шокирующим осознавать, что все виды стали, даже обрабатываемые с ЧПУ, состоят всего из двух частей: железа и углерода.
Однако настоящая разница начинается тогда, когда появляются дополнительные углеродные и легирующие элементы.Видите ли, долговечность и прочность стали определяются теми дополнительными аспектами (такими как марганец и фосфор), которые вводятся при ее формулировании, и это то, что определяет ее категорию для конкретных применений. Итак, если вам интересно, какой тип стали покупать для ваших конкретных нужд, вы должны понимать химическую структуру физических свойств стали, которые подразделяются на четыре основных типа.

Четыре основных типа стали

1. Углеродистая сталь

Углеродистая сталь выглядит тусклой, матовой и, как известно, подвержена коррозии.В целом, существует три подтипа этой стали: низкоуглеродистая, средне- и высокоуглеродистая сталь, при этом низкоуглеродистая сталь содержит около 30% углерода, средняя 0,60% и высокая 1,5%. Само название на самом деле происходит от того факта, что они содержат очень небольшое количество других легирующих элементов. Они исключительно прочные, поэтому их часто используют для изготовления таких вещей, как ножи, высоковольтные провода, автомобильные детали и другие подобные предметы.

Факт: Углеродистые стали составляют около 90% всего производства стали.

Сталь

C45 / AISI 1045 – это среднеуглеродистая сталь, подходящая для таких деталей, как шестерни, болты, оси и валы общего назначения, шпонки и шпильки. Немедленно укажите цену на деталь из углеродистой стали

2. Легированная сталь

Далее идет легированная сталь, которая представляет собой смесь нескольких различных металлов, таких как никель, медь и алюминий. Они, как правило, более дешевы, более устойчивы к коррозии и используются для некоторых автомобильных запчастей, трубопроводов, корпусов судов и механических проектов.Для этого сила зависит от концентрации элементов, которые он содержит.

Легированная сталь AISI 4317 / 18NiCrMo5: высокая прочность и ударная вязкость сердечника, сверхмощные подшипники, кулачковые толкатели, кулачки сцепления, компрессорные кольца, валы вентиляторов, сверхмощные шестерни, валы насосов. Мгновенно укажите цену на деталь из легированной стали

3. Инструментальная сталь

Инструментальная сталь

известна своей твердостью, устойчивостью к нагреванию и царапинам. Название происходит от того факта, что они очень часто используются для изготовления металлических инструментов, таких как молотки.Для них они состоят из таких вещей, как кобальт, молибден и вольфрам, и это основная причина того, почему инструментальная сталь обладает такими высокими характеристиками прочности и термостойкости.

4. Нержавеющая сталь

И последнее, но не менее важное: нержавеющая сталь, вероятно, является наиболее известным типом на рынке. Этот сорт блестящий и обычно содержит от 10 до 20% хрома, который является их основным легирующим элементом. Такая комбинация делает сталь устойчивой к коррозии и очень легко формуется в различные формы.Из-за простоты использования, гибкости и качества нержавеющая сталь может использоваться в хирургическом оборудовании, бытовом оборудовании, изделиях из серебра и даже в качестве внешней облицовки коммерческих / промышленных зданий.

Факт: существует более 100 марок нержавеющей стали, что делает ее невероятно универсальным материалом, который можно изменять.

Нержавеющая сталь 316L: подходит для теплообменников, трубопроводов, материалов для наружного строительства в прибрежных районах, браслетов для часов, корпусов и т. Д.для современных часов, оборудования для использования в морской, химической, красочной, пищевой промышленности. Мгновенно укажите цену на деталь из нержавеющей стали

Марки стали , которые следует принять к сведению

Класс

стали очень часто используется инженерами, учеными, архитекторами и даже государственными учреждениями, чтобы укрепить свою уверенность в стабильности и качестве материалов.

  • Система классификации ASTM: Эта система присваивает каждому металлу буквенный префикс в зависимости от его категории.Например, буква «А» обозначает сталь и железо. Затем ему присваивается порядковый номер, который отражает особые свойства этого металла.
  • Система оценок SAE: В этой системе оценок для классификации используется четырехзначный номер. Первые два указывают тип стали вместе с концентрацией легирующего элемента, а последние два отражают концентрацию углерода в этом конкретном металле.

Заключение

В 1967 году в мире было произведено всего 500 миллионов тонн стали.Однако в 2016 году это число выросло до более 1600 миллионов. Кроме того, по данным Всемирной ассоциации производителей стали, 55% веса обычного автомобиля приходится на сталь. В этой реальности трудно представить мир без стали. Имея более 3500 различных марок стали, возможности его использования кажутся безграничными. От производства, изготовления до обработки стали с ЧПУ – каждый тип имеет свое идеальное место и характеристики, чтобы удовлетворить практически любые потребности.

В конце концов, разные свойства стали связаны с использованием разных стальных сплавов и делятся на четыре типа, которые мы видим сегодня. Итак, если вы думаете о покупке стали, найдите время, чтобы определить идеальные свойства стали, которые вам нужны, и правильный сорт для выполнения той работы, которую вы стремитесь выполнить. Вы будете благодарить себя, сделав это сейчас, вместо того, чтобы позже обнаружить, что выбрали не тот.


Источники и дополнительная литература

https: // www.meadmetals.com/blog/steel-grades#:~:text=The%20Four%20Types%20of%20Steel,elements%20b except%20carbon%20and%20iron.
https://www.metalsupermarkets.com/types-of-steel/
https://www.oughttco.com/steel-grades-2340174
https://en.wikipedia.org/wiki/Tool_steel#~: : text = 10% 20Bibliography-, Water% 2Dharpting% 20group, имеющий% 20to% 20be% 20water% 20. & text = The% 20toughness% 20of% 20W% 2Dgroup, зерно% 20размер% 20 во время% 20 нагрева% 20 обработки.
https://www.worldsteel.org/media-centre/press-releases/2017/world-steel-in-figures-2017.HTML
https://www.etf.com/sections/features-and-news/1289-cars-and-metal-metal-and-cars?nopaging=1&__cf_chl_jschl_tk__=3a8ca3d4790939c87c877dcfb2e55cd6233860cb-1600380671-0-AasJiDTBvhrkbY9YZHsDpzuaM-dpqbZOVjFpgmW-THnSW1enoB8aJgcv3id1B0g8hsOA_W0Cc5nUrnMnODkbsm64bthN- EhygbGpib0cUoZBi-O_iSX3sjZYrmoQEqq0KDXlKO2iscWjgPnCnFLvhiRpIs2RRmmSExzW3VEz51em5wiYtKsVO2ZWvx7Px8hkvbhBU-IJtpkrPSQy_qK_hZcjiu14ZPKEukYBqWLBpy_b6jJyx3ToAjECPcBiKrUDUte13WCLcBqdj4u_-9HBsQSNNC_uJo7qsMCmazJ0ATdkhJDAM2zMBsqhxeqxr8cFo-TsOAFrjrya4VJ4_rGhqgiGlrdSbSshIyyZ-WxEqIq45nob3TtucY8kQnhmLjSEfLGXwnVHfMytHPSXgsdk-XCDhHqPuvJMfa6GTvDlDUAvvaj1xFZBYWF42R_0aBCKlw
https: // эн.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
